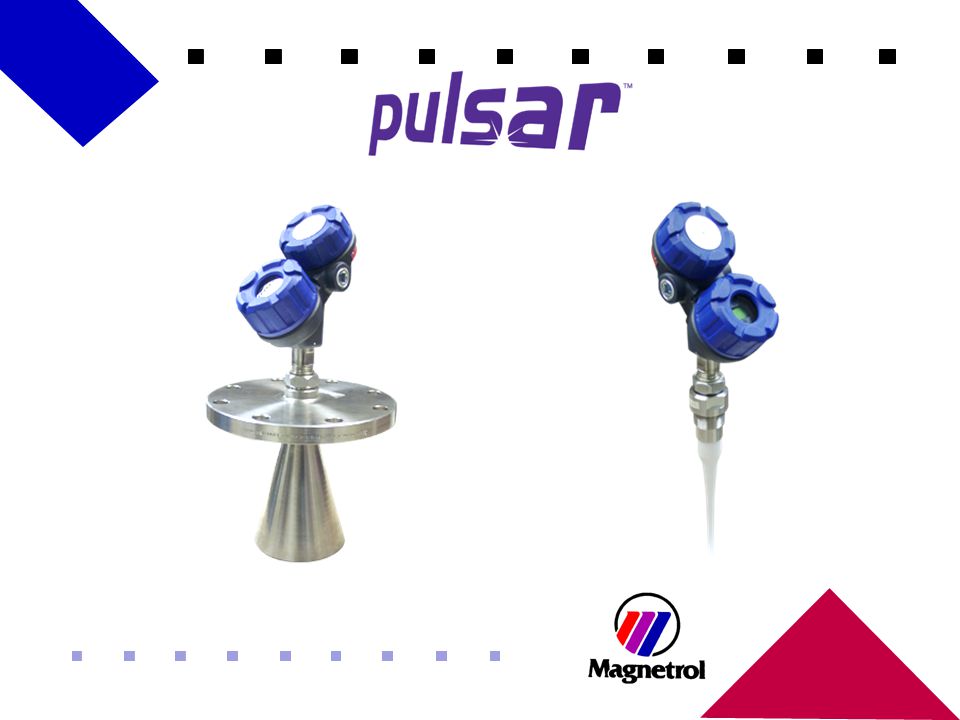

1

2 Porqué Radar No-Contacto? Muchas de las mismas ventajas del GWR* –Características de medición excelentes –No importan los cambios en las condiciones de proceso (dielectricos, densidad, Temp., presión) –No efectado por vapores; algo por espuma y acumulación de producto en la antena –Alimentado por lazo de control –Seguro: mucha menor energía de microonda que la emitida por antenas de teléfonos celulares Rango hasta 20 metros (65 pies) * GWR = Guided Wave Radar (Radar de Onda Guiada)

3 Porqué ? Descendiente del Eclipse Fácil de instalar –Conexión y desconexión rápida –Rutina de configuración simple No requiere de PC para optimizar la configuración Rechazo de objetivos falsosFalse, intuitivo y efectivo Detecta cambio rápidos de nivel 450cm/min (180 pulg/min). Diseño XP Innovativo

4 Radar Teoría de Operación “Pulse” vs. “Pulse Burst”

5 Radar Teoría de Operación Pulse (Eclipse GWR) Dispositivos de Pulso (Eclipse GWR) transmiten una sola y pronunciada onda de energía de banda ancha “Una onda que sube desde su base hasta una amplitud pico y regresa a cero, siempre con la misma polaridad” Illustrated Encyclopedic Dictionary of Electronics

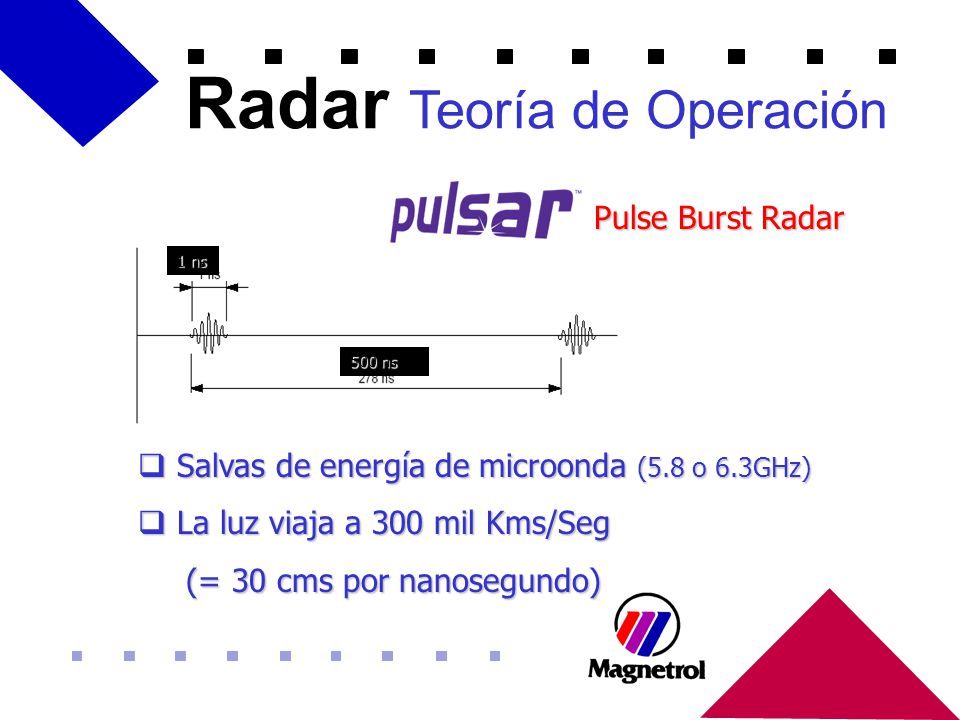

6 Radar Teoría de Operación 500 ns 1 ns Pulse Burst Radar  Salvas de energía de microonda (5.8 o 6.3GHz)  La luz viaja a 300 mil Kms/Seg (= 30 cms por nanosegundo)

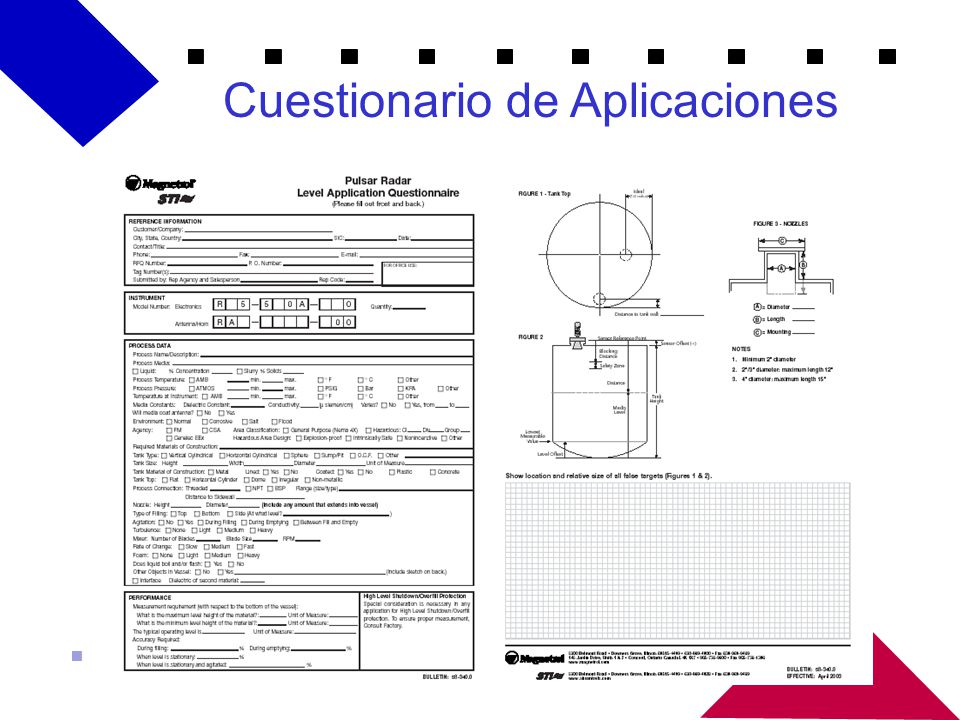

7 Cuestionario de Aplicaciones

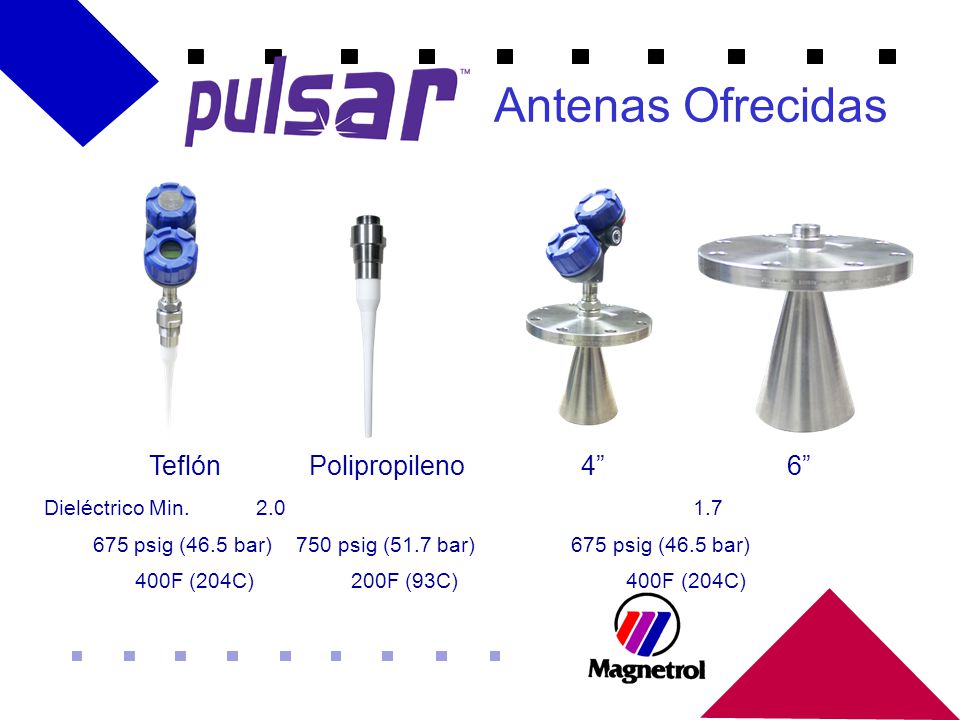

8 Antenas Ofrecidas 400F (204C) 200F (93C) 400F (204C) Teflón Polipropileno 4” 6” 675 psig (46.5 bar) 750 psig (51.7 bar) 675 psig (46.5 bar) Dieléctrico Min. 2.0 1.7

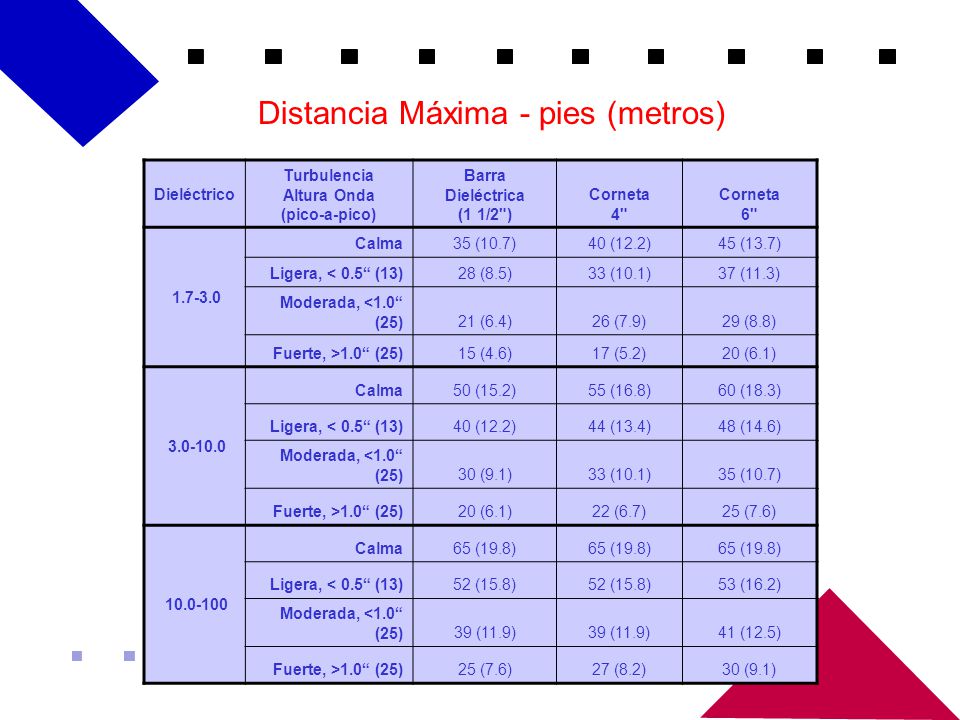

9 Distancia Máxima - pies (metros) Dieléctrico Turbulencia Altura Onda (pico-a-pico) Barra Dieléctrica (1 1/2") Corneta 4" Corneta 6" 1.7-3.0 Calma35 (10.7)40 (12.2)45 (13.7) Ligera, < 0.5“ (13)28 (8.5)33 (10.1)37 (11.3) Moderada, <1.0“ (25)21 (6.4)26 (7.9)29 (8.8) Fuerte, >1.0“ (25)15 (4.6)17 (5.2)20 (6.1) 3.0-10.0 Calma50 (15.2)55 (16.8)60 (18.3) Ligera, < 0.5“ (13)40 (12.2)44 (13.4)48 (14.6) Moderada, <1.0“ (25)30 (9.1)33 (10.1)35 (10.7) Fuerte, >1.0“ (25)20 (6.1)22 (6.7)25 (7.6) 10.0-100 Calma65 (19.8) Ligera, < 0.5“ (13)52 (15.8) 53 (16.2) Moderada, <1.0“ (25)39 (11.9) 41 (12.5) Fuerte, >1.0“ (25)25 (7.6)27 (8.2)30 (9.1)

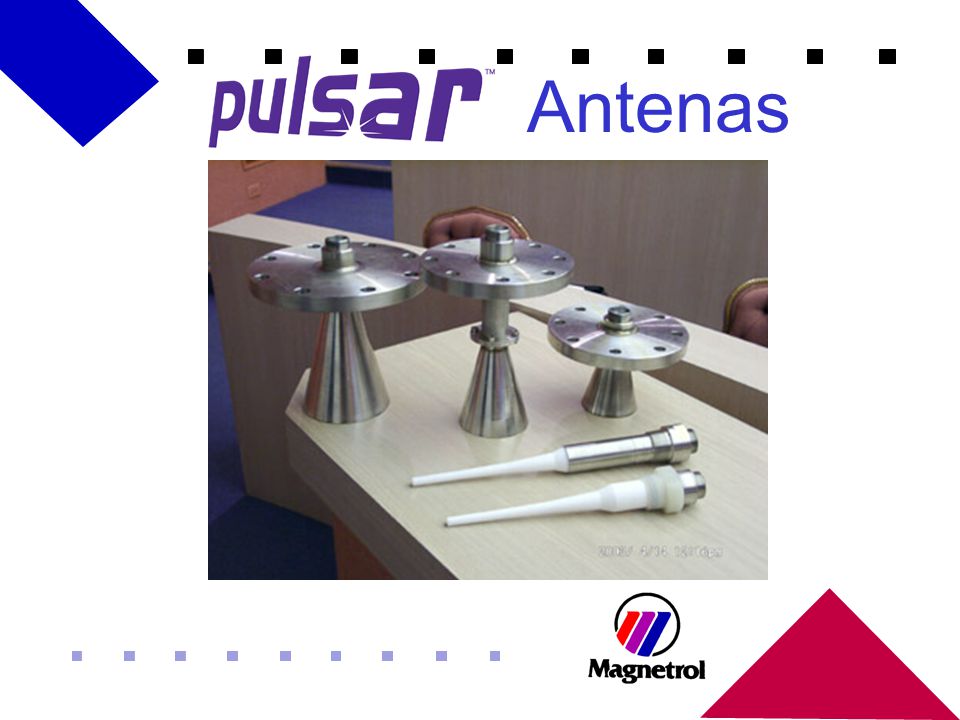

10 Antenas
