1 Eclipse - Sondas Sondas de doble barra – ‘Twin’ –7XB, 7X7 Sondas coaxiales –7XA, 7XR, 7XP, 7XD, 7XS Sondas de una sola barra – ‘SRP’ –7XF, 7XF-4, 7XF-E, 7XF-F, 7X1

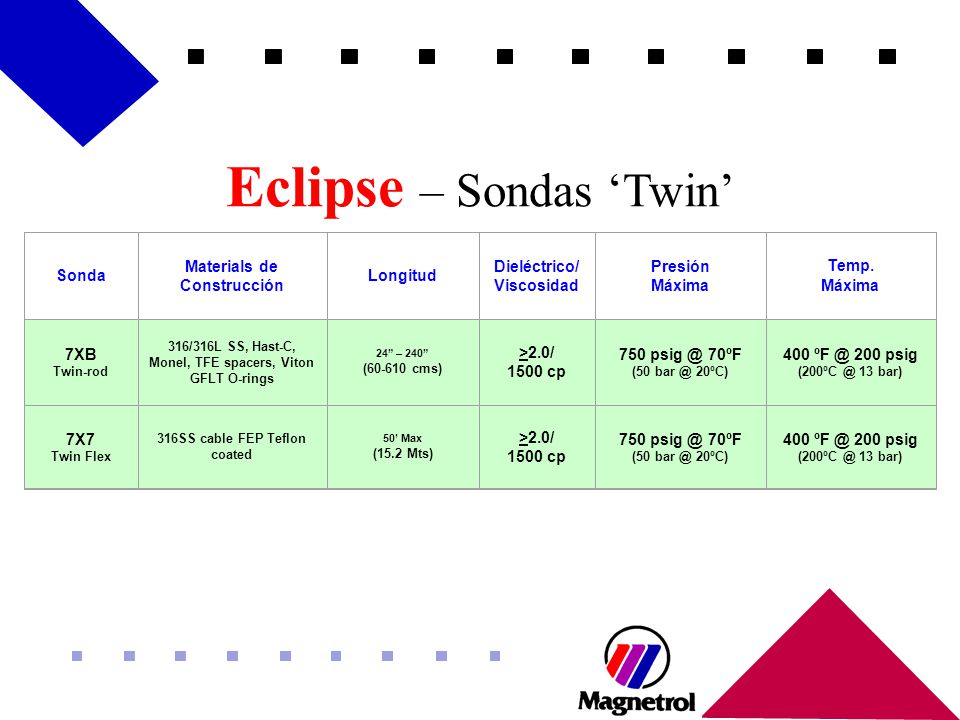

2 Eclipse – Sondas ‘Twin’ Sonda Materials de Construcción Longitud Dieléctrico/ Viscosidad Presión Máxima Temp. Máxima 7XB Twin-rod 316/316L SS, Hast-C, Monel, TFE spacers, Viton GFLT O-rings 24” – 240” (60-610 cms) >2.0/ 1500 cp 750 psig @ 70ºF (50 bar @ 20ºC) 400 ºF @ 200 psig (200ºC @ 13 bar) 7X7 Twin Flex 316SS cable FEP Teflon coated 50’ Max (15.2 Mts) >2.0/ 1500 cp 750 psig @ 70ºF (50 bar @ 20ºC) 400 ºF @ 200 psig (200ºC @ 13 bar)

3 Sonda Materials de Construcción Longitud Dieléctrico/ Viscosidad Presión Máxima Temp. Máxima 7XA Std. Coax 316/316L SS, Hast-C, Monel, TFE spacers, Viton O-rings 24” – 240” (60-610 cms) >1.4/ 500 cp 750 psig @ 70ºF (50 bar @ 20ºC) 300ºF @ 300 psig (150ºC @ 20 bar) 7XR Sobrellenado 316/316L SS, Hast-C, Monel, TFE spacers, Viton GFLT O-rings 24” – 240” (60-610 cms) >1.4/ 500 cp 750 psig @ 70ºF (50 bar @ 20ºC) 400 ºF @ 200 psig (200ºC @ 13 bar) 7XP HP 316/316L SS, Inconel X750, TFE spacers, Borosilicate seal 24” – 240” (60-610 cms) >1.7/ 500 cp 5000psig @ 70ºF (345 bar @ 20ºC) 400 ºF @ 4250psig (200ºC @ 290 bar) 7XD HTHP 316/316L SS, Inconel X750, Ceramic spacers, Borosilicate seal 24” – 240” (60-610 cms) >2.0/ 500 cp 5000psig @ 70ºF (345 bar @ 20ºC) 750 ºF @ 2000psig (400ºC @ 135 bar) 7XS Vapor Sat. 316/316L SS, PEEK Aegis O-ring, ceramic spacers 24” – 240” (60-610 cms) >10/ 500 cp 1585psig @ 605 ºF (110 bar @ 320ºC) 605 ºF @ 1585psig (320ºC @ 110 bar) Eclipse – Sondas Coaxiales

4 Eclipse Sonda HP (7XP)

5 Eclipse Sonda HTHP (7XD)

6 Eclipse – Sondas ‘SRP’ Sonda Materials de Construcción Longitud Dieléctrico/ Viscosidad Presión Máxima Temp. Máxima 7XF Std.SRP 316/316L SS, Hast-C, Monel, TFE spacers, Viton GFLT O-rings 24” – 240” (60-610 cms) 10 – 100/ Alta Visc. 750 psig @ 70ºF (50 bar @ 20ºC) 400 ºF @ 200 psig (200ºC @ 13 bar) 7XF-4 SRP (Teflon) Teflon coated 316/316L SS, Hast-C, Monel, TFE spacers, Viton GFLT O- rings 24” – 240” (60-610 cms) 10 - 100/ Alta Visc. 750 psig @ 70ºF (50 bar @ 20ºC) 400 ºF @ 200 psig (200ºC @ 13 bar) 7XF-E SRP Sanit, 20Ra finish 316/316L SS, Hast-C, Monel, TFE spacers, Viton O-rings 24” – 240” (60-610 cms) 10 – 100/ Alta Visc. 50 psig @ 70ºF (50 bar @ 20ºC) 300 ºF @ 50 psig (149ºC @ 3.4 bar) 7XF-F SRP Acid. PFA Teflon coated 316/316L SS, Hast-C, Monel, TFE spacers, Viton O-rings 24” – 240” (60-610 cms) 10 – 100/ Alta Visc. 750 psig @ 70ºF 400 ºF @ 200 psig (200ºC @ 13 bar) 7X1 SRP Flex 316SS, TFE spacers, Viton GFLT O-rings 3’-50’ (1-15.2 Mts) 10 – 100/ Alta Visc. 750 psig @ 70ºF (50 bar @ 20ºC) 400 ºF @ 200 psig (200ºC @ 13 bar)

7 Eclipse – Sondas Coaxial & ‘Twin’ Zonas de Transición (no lineal) Bajo DieléctricoAlto Dieléctrico Coax 7XA, 7XP Arriba Abajo 1” (25mm) 6” (150mm) 1” (25mm) No aplica para las sondas coaxiales 7XR (sobrellenado) & 7XD (HTHP) porque el punto fiduacial esta fuera de la zona de medición Coax 7XSS Arriba Abajo 0”6”0”6” Twin 7XB Arriba Abajo 1” (25mm) 6” (150mm) 1” (25mm) Tope de la zona de transicioón comienza en la parte inferior de la sección inactiva Twin 7X7 Arriba Abajo 12”

8 Eclipse – Sondas ‘SRP’ Zonas de Transición & Banda Muerta Zona de transición: 1” en la punta Banda muerta: de 6.8” a 36” (17 – 91 cms) dependiendo de la longitud de la sonda La banda muerta es ajustable en campo
