1 Luces Pilotos y Finales de

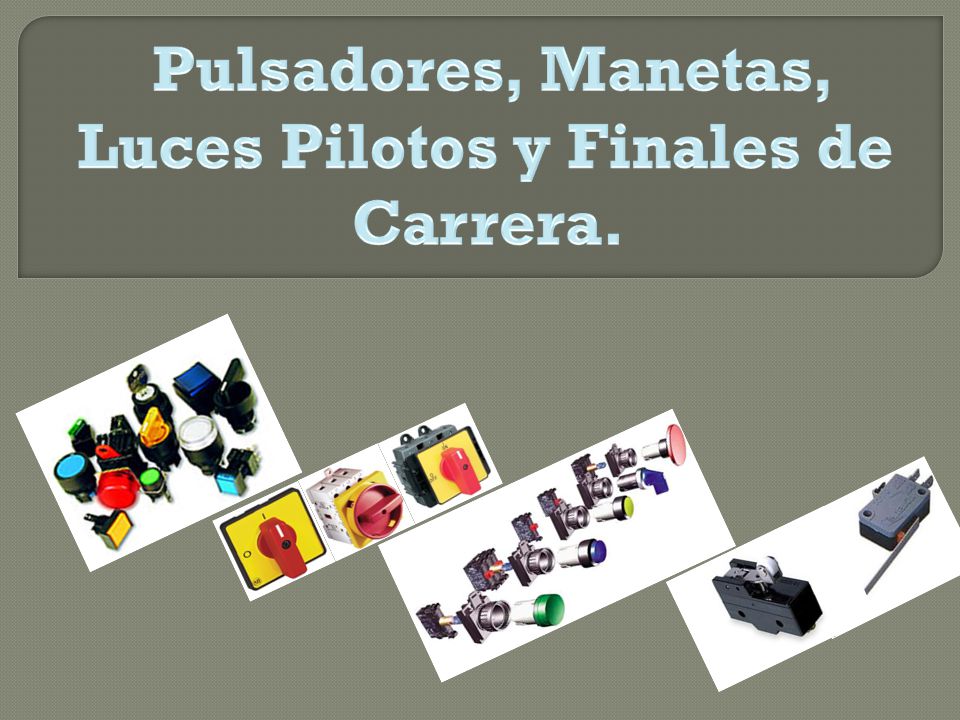

Pulsadores, Manetas, Luces Pilotos y Finales de Carrera.

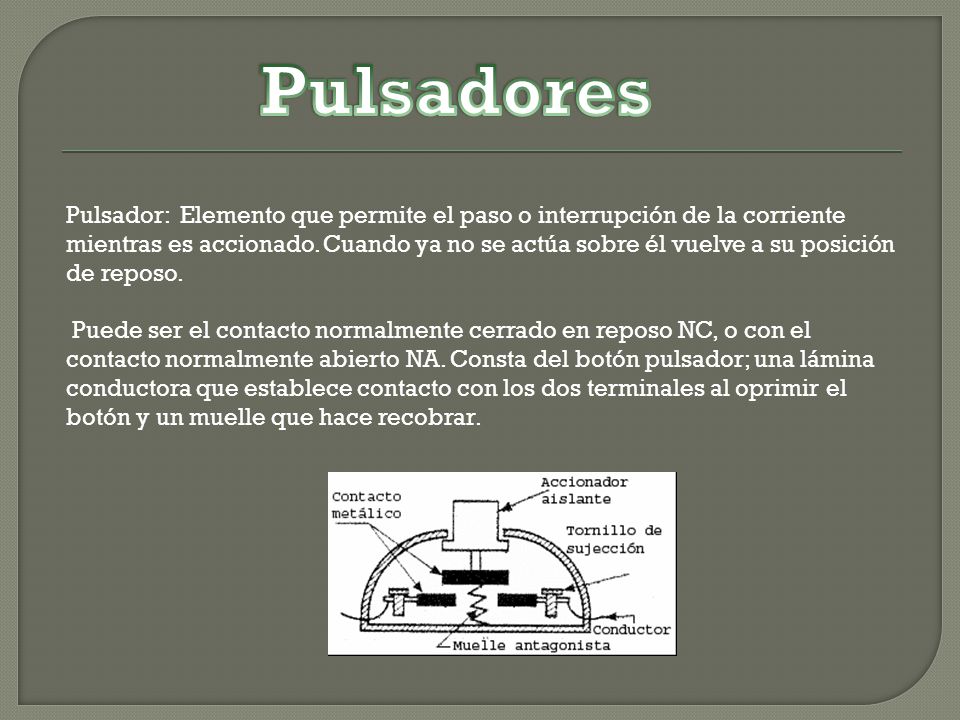

2 Pulsadores Pulsador: Elemento que permite el paso o interrupción de la corriente mientras es accionado. Cuando ya no se actúa sobre él vuelve a su posición de reposo. Puede ser el contacto normalmente cerrado en reposo NC, o con el contacto normalmente abierto NA. Consta del botón pulsador; una lámina conductora que establece contacto con los dos terminales al oprimir el botón y un muelle que hace recobrar.

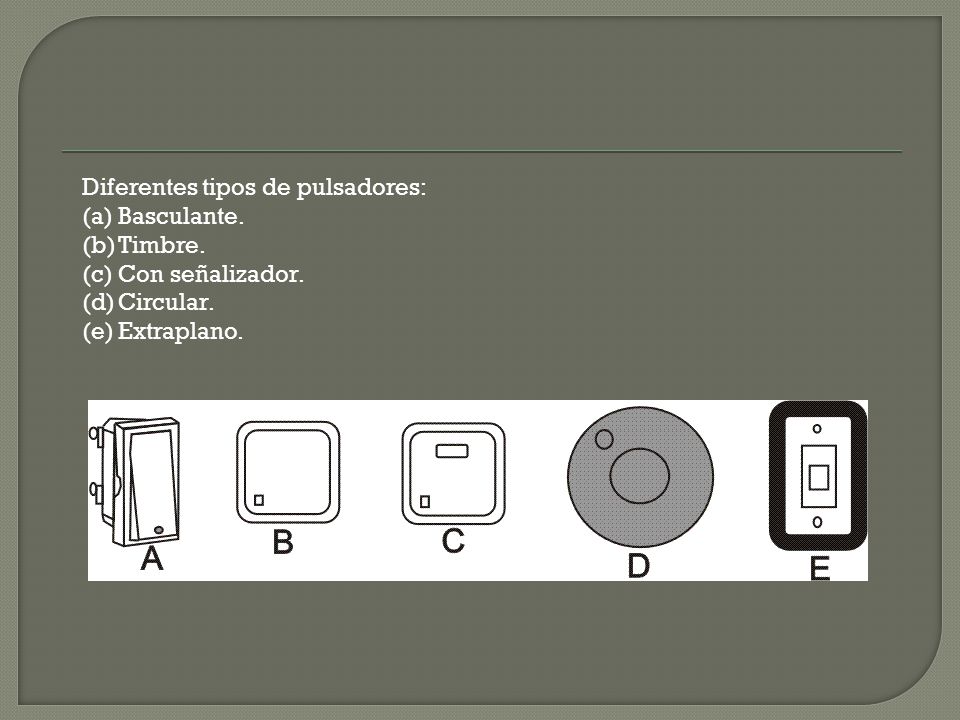

3 Diferentes tipos de pulsadores:
Basculante. Timbre. Con señalizador. Circular. Extraplano.

4 Simbología

5

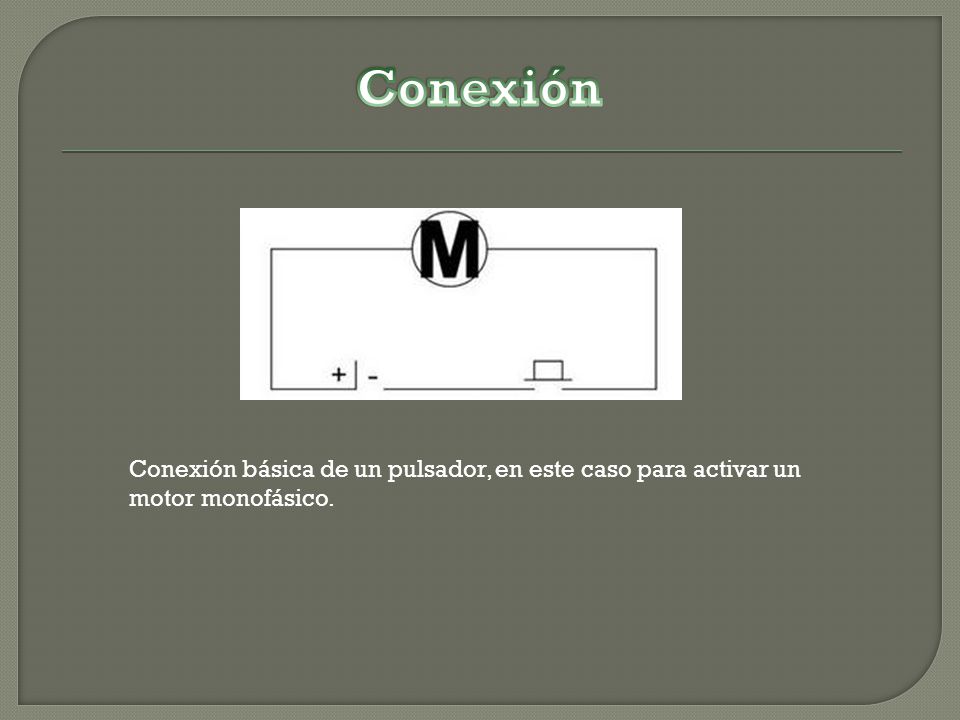

6 Conexión Conexión básica de un pulsador, en este caso para activar un motor monofásico.

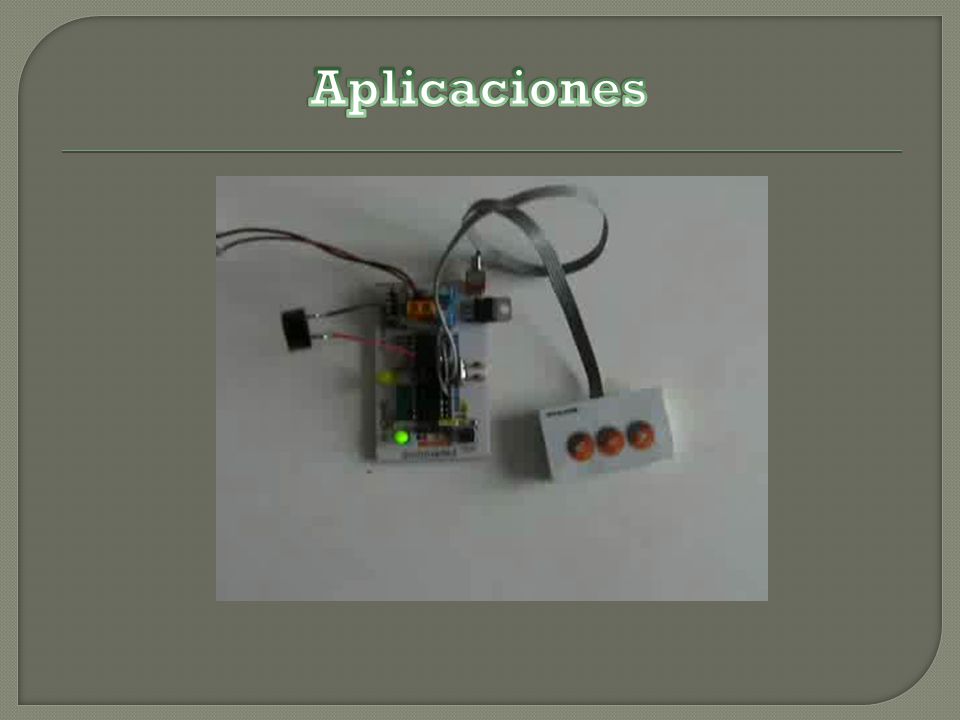

7 Aplicaciones

8 Ejemplos

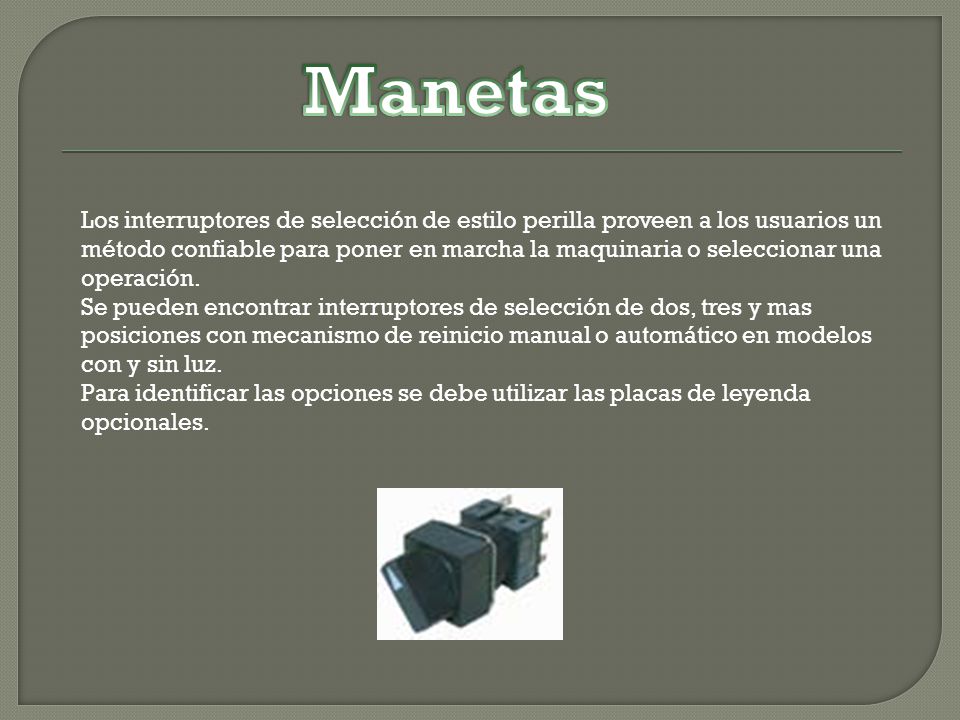

9 Manetas Los interruptores de selección de estilo perilla proveen a los usuarios un método confiable para poner en marcha la maquinaria o seleccionar una operación. Se pueden encontrar interruptores de selección de dos, tres y mas posiciones con mecanismo de reinicio manual o automático en modelos con y sin luz. Para identificar las opciones se debe utilizar las placas de leyenda opcionales.

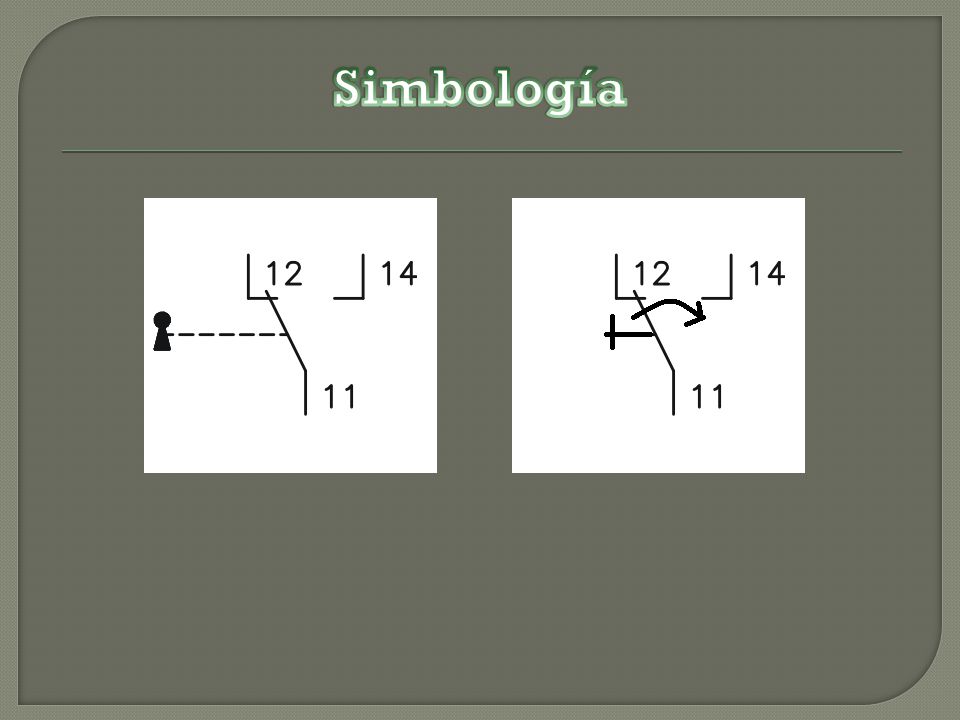

10 Simbología

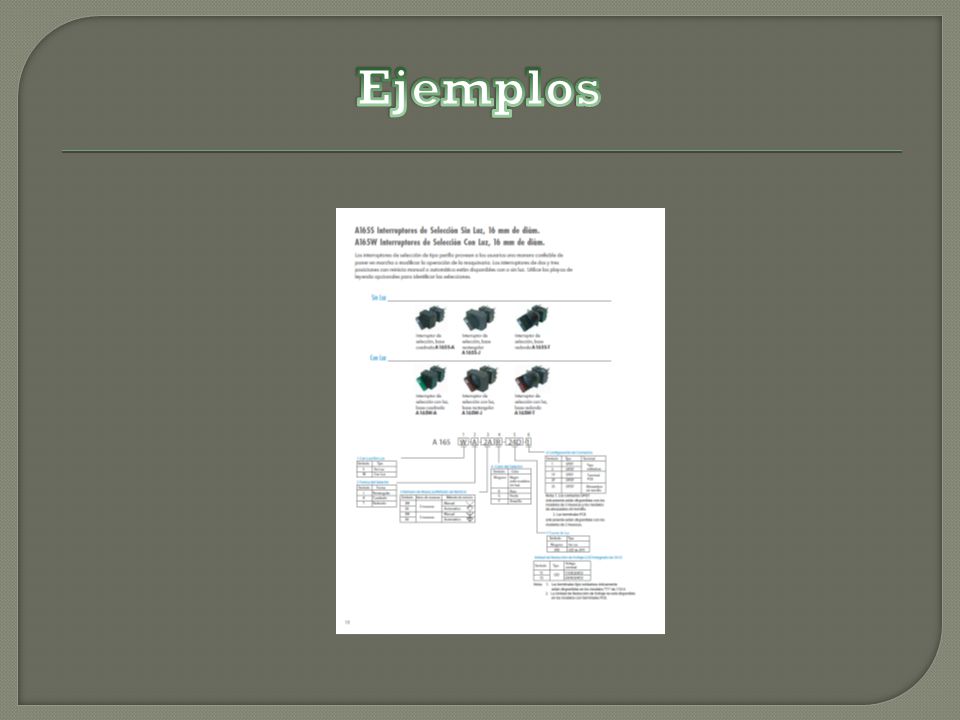

11 Ejemplos

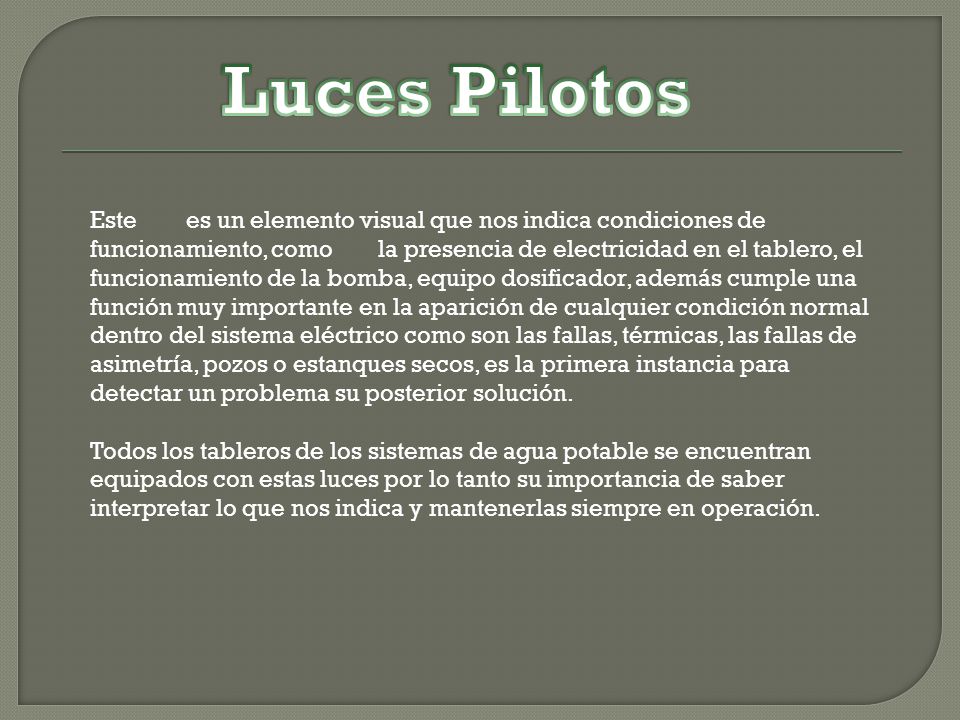

12 Luces Pilotos Este es un elemento visual que nos indica condiciones de funcionamiento, como la presencia de electricidad en el tablero, el funcionamiento de la bomba, equipo dosificador, además cumple una función muy importante en la aparición de cualquier condición normal dentro del sistema eléctrico como son las fallas, térmicas, las fallas de asimetría, pozos o estanques secos, es la primera instancia para detectar un problema su posterior solución. Todos los tableros de los sistemas de agua potable se encuentran equipados con estas luces por lo tanto su importancia de saber interpretar lo que nos indica y mantenerlas siempre en operación.

13

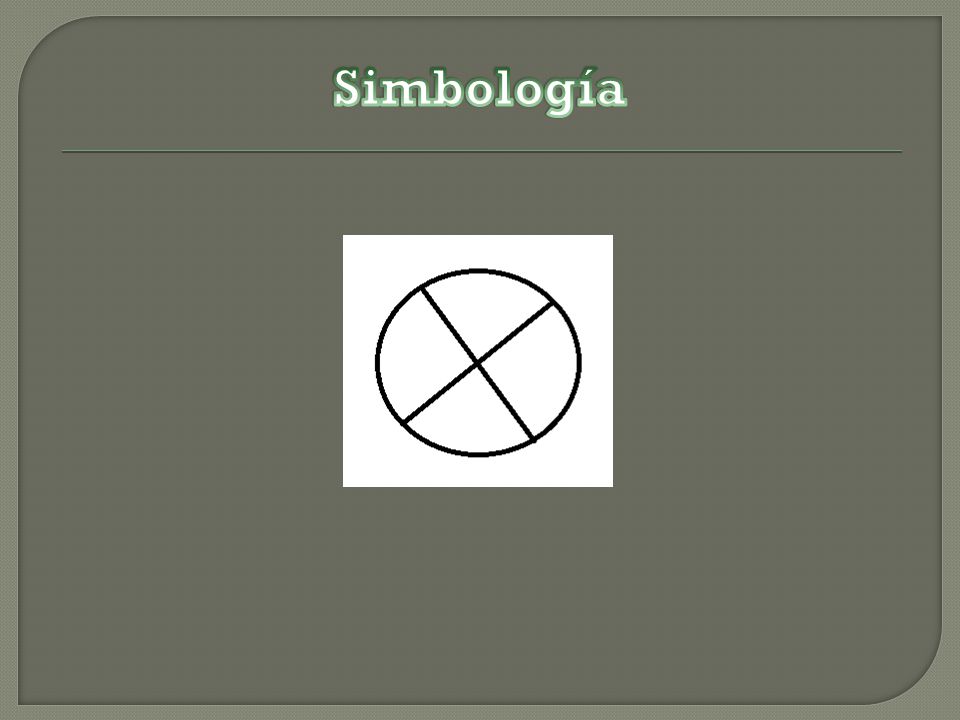

14 Simbología

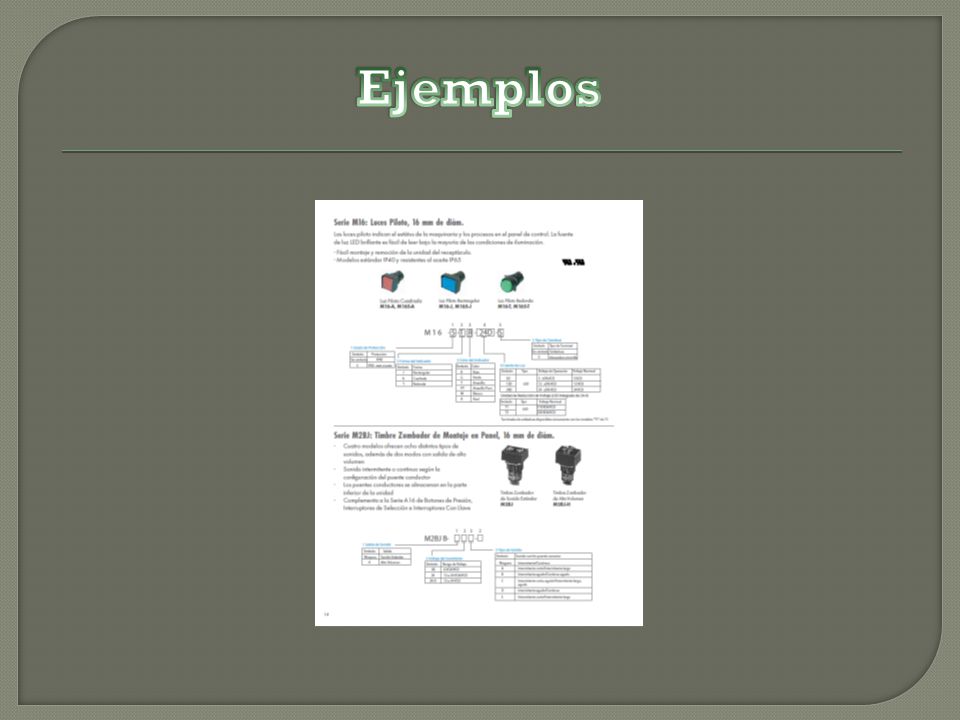

15 Ejemplos

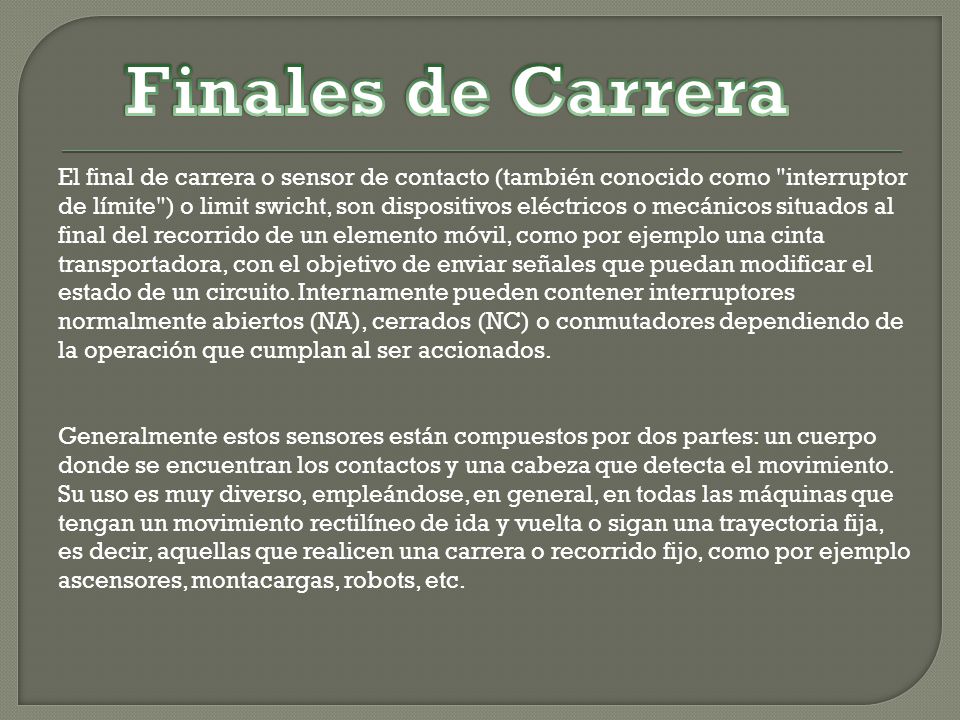

16 Finales de Carrera El final de carrera o sensor de contacto (también conocido como "interruptor de límite") o limit swicht, son dispositivos eléctricos o mecánicos situados al final del recorrido de un elemento móvil, como por ejemplo una cinta transportadora, con el objetivo de enviar señales que puedan modificar el estado de un circuito. Internamente pueden contener interruptores normalmente abiertos (NA), cerrados (NC) o conmutadores dependiendo de la operación que cumplan al ser accionados. Generalmente estos sensores están compuestos por dos partes: un cuerpo donde se encuentran los contactos y una cabeza que detecta el movimiento. Su uso es muy diverso, empleándose, en general, en todas las máquinas que tengan un movimiento rectilíneo de ida y vuelta o sigan una trayectoria fija, es decir, aquellas que realicen una carrera o recorrido fijo, como por ejemplo ascensores, montacargas, robots, etc.

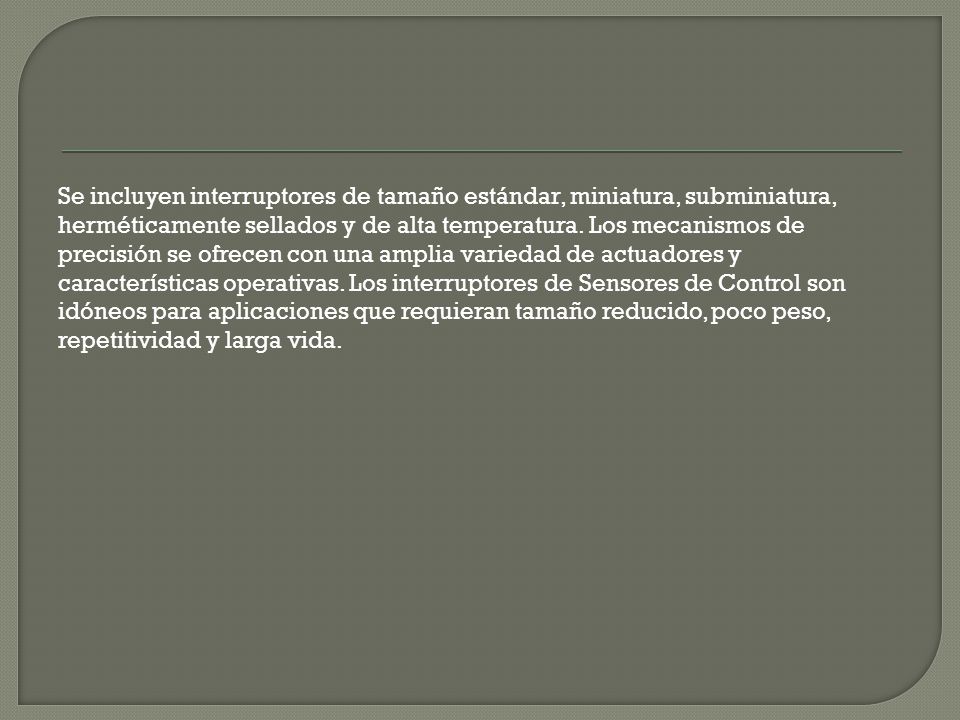

17 Se incluyen interruptores de tamaño estándar, miniatura, subminiatura, herméticamente sellados y de alta temperatura. Los mecanismos de precisión se ofrecen con una amplia variedad de actuadores y características operativas. Los interruptores de Sensores de Control son idóneos para aplicaciones que requieran tamaño reducido, poco peso, repetitividad y larga vida.

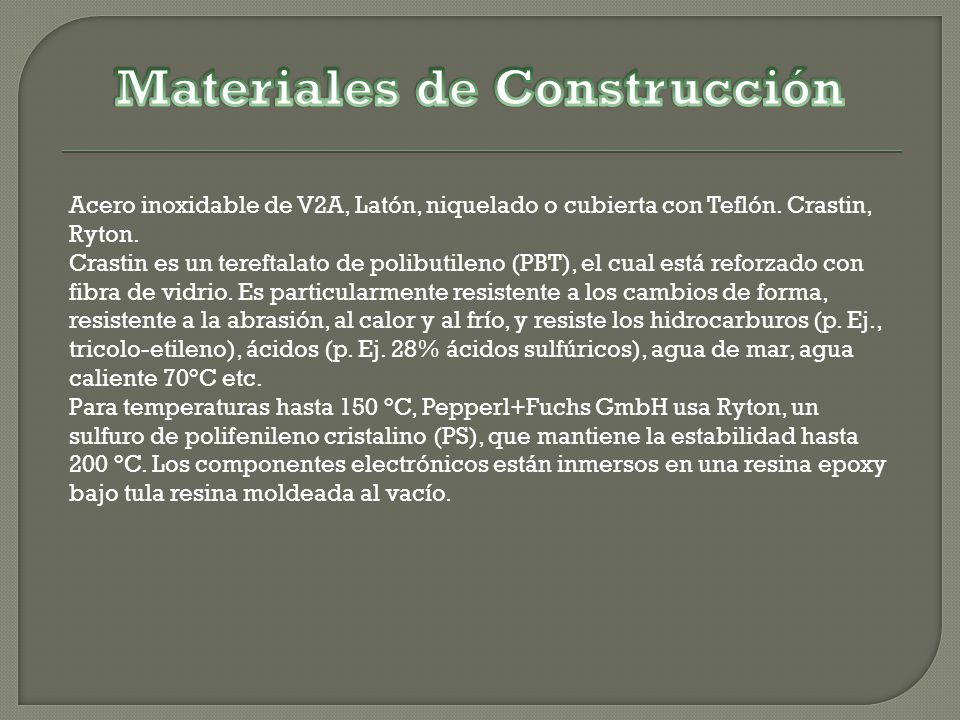

18 Materiales de Construcción
Acero inoxidable de V2A, Latón, niquelado o cubierta con Teflón. Crastin, Ryton. Crastin es un tereftalato de polibutileno (PBT), el cual está reforzado con fibra de vidrio. Es particularmente resistente a los cambios de forma, resistente a la abrasión, al calor y al frío, y resiste los hidrocarburos (p. Ej., tricolo-etileno), ácidos (p. Ej. 28% ácidos sulfúricos), agua de mar, agua caliente 70°C etc. Para temperaturas hasta 150 °C, Pepperl+Fuchs GmbH usa Ryton, un sulfuro de polifenileno cristalino (PS), que mantiene la estabilidad hasta 200 °C. Los componentes electrónicos están inmersos en una resina epoxy bajo tula resina moldeada al vacío.

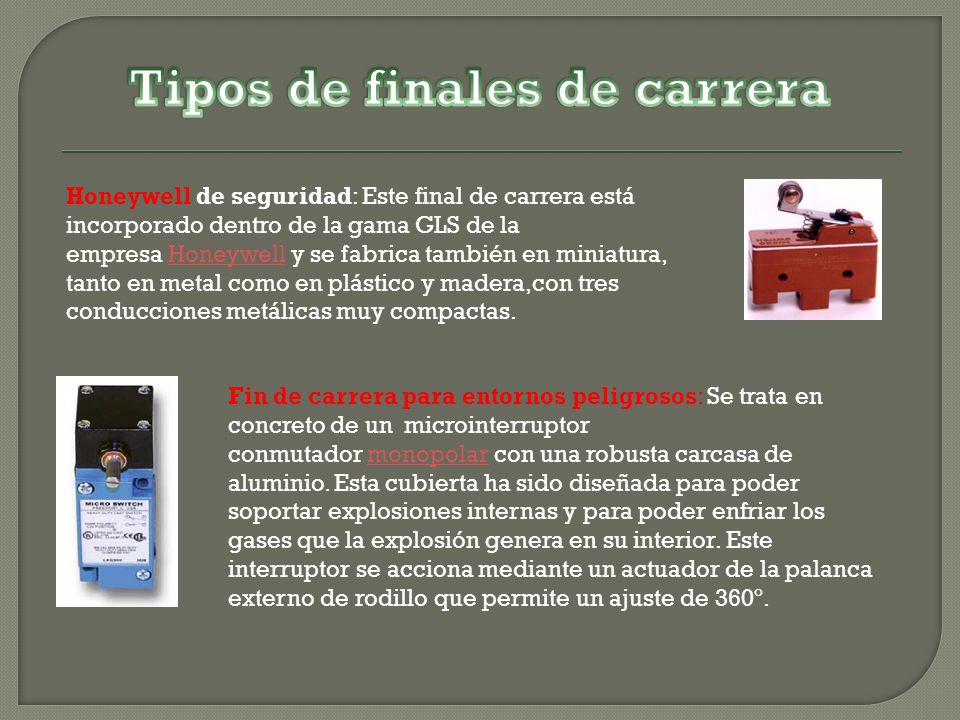

19 Tipos de finales de carrera
Honeywell de seguridad: Este final de carrera está incorporado dentro de la gama GLS de la empresa Honeywell y se fabrica también en miniatura, tanto en metal como en plástico y madera,con tres conducciones metálicas muy compactas. Fin de carrera para entornos peligrosos: Se trata en concreto de un microinterruptor conmutador monopolar con una robusta carcasa de aluminio. Esta cubierta ha sido diseñada para poder soportar explosiones internas y para poder enfriar los gases que la explosión genera en su interior. Este interruptor se acciona mediante un actuador de la palanca externo de rodillo que permite un ajuste de 360º.

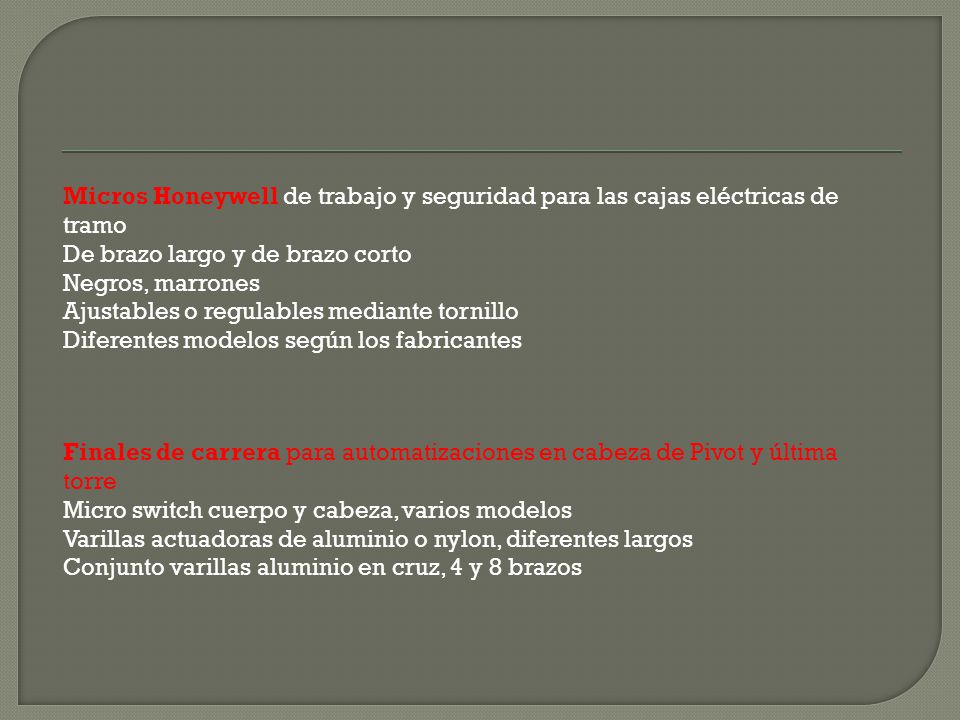

20 Micros Honeywell de trabajo y seguridad para las cajas eléctricas de tramo
De brazo largo y de brazo corto Negros, marrones Ajustables o regulables mediante tornillo Diferentes modelos según los fabricantes Finales de carrera para automatizaciones en cabeza de Pivot y última torre Micro switch cuerpo y cabeza, varios modelos Varillas actuadoras de aluminio o nylon, diferentes largos Conjunto varillas aluminio en cruz, 4 y 8 brazos

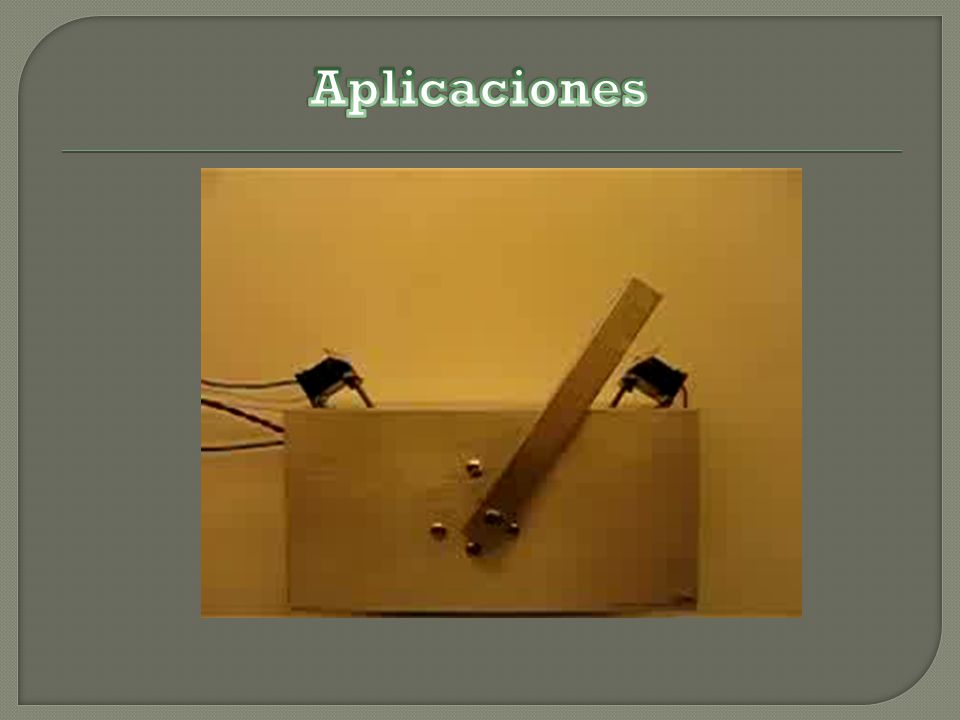

21 Aplicaciones

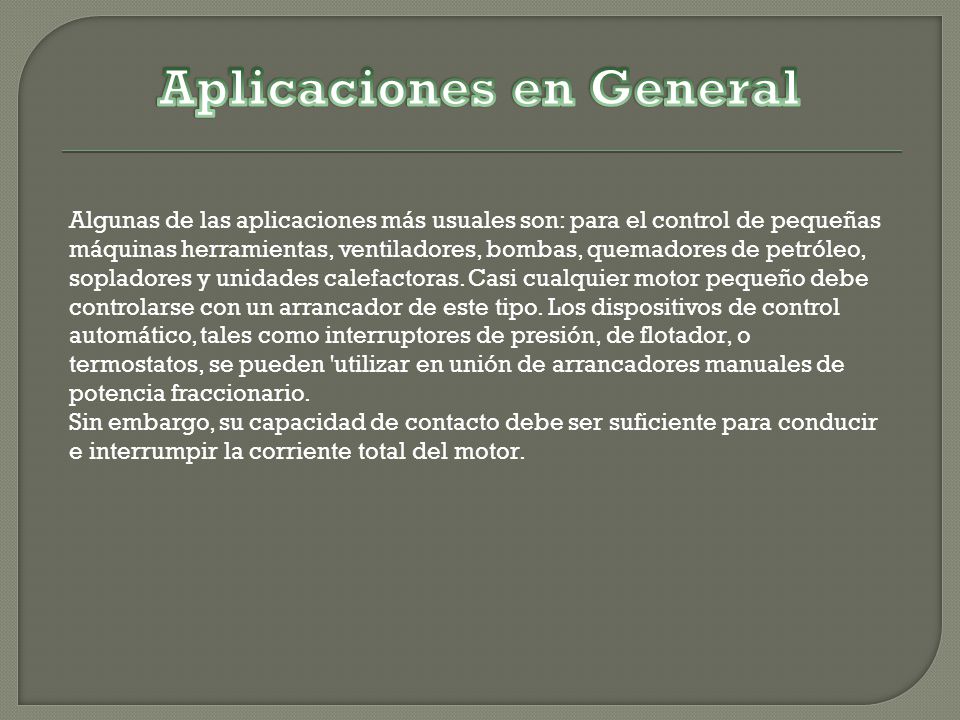

22 Aplicaciones en General
Algunas de las aplicaciones más usuales son: para el control de pequeñas máquinas herramientas, ventiladores, bombas, quemadores de petróleo, sopladores y unidades calefactoras. Casi cualquier motor pequeño debe controlarse con un arrancador de este tipo. Los dispositivos de control automático, tales como interruptores de presión, de flotador, o termostatos, se pueden 'utilizar en unión de arrancadores manuales de potencia fraccionario. Sin embargo, su capacidad de contacto debe ser suficiente para conducir e interrumpir la corriente total del motor.
