1 Compiladores (23/04/2015 01:35)- 4.1 - Compiladores Tema 3 Análisis Lexicográfico Scanners

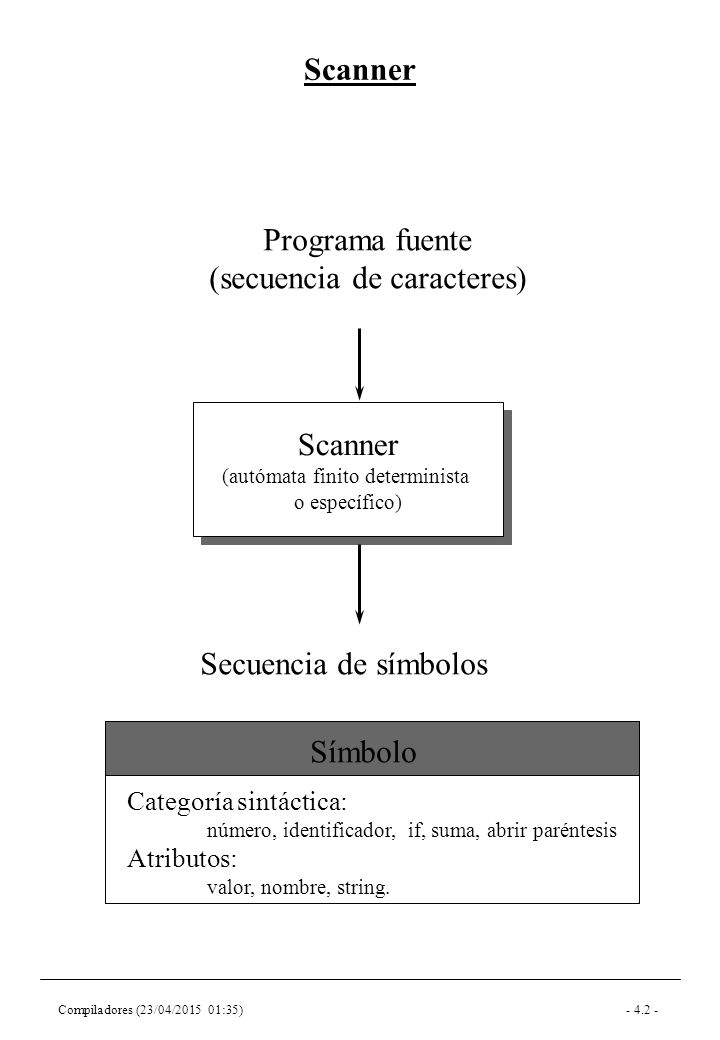

2 Compiladores (23/04/2015 01:35)- 4.2 - Scanner (autómata finito determinista o específico) Programa fuente (secuencia de caracteres) Secuencia de símbolos Categoría sintáctica: número, identificador, if, suma, abrir paréntesis Atributos: valor, nombre, string. Símbolo

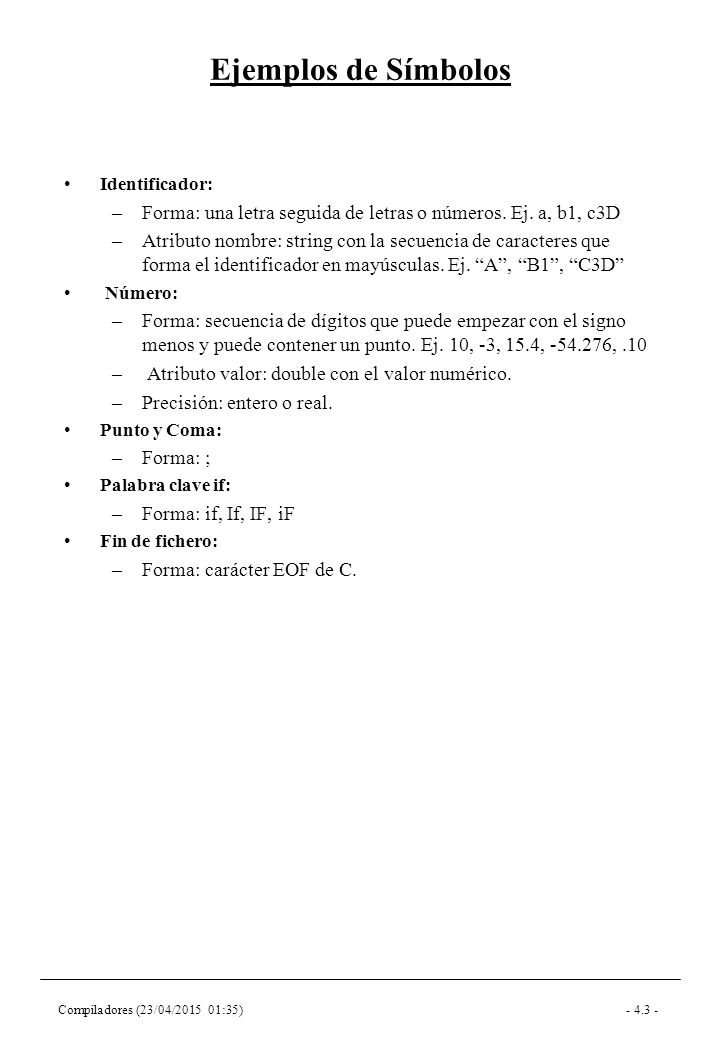

3 Compiladores (23/04/2015 01:35)- 4.3 - Ejemplos de Símbolos Identificador: –Forma: una letra seguida de letras o números. Ej. a, b1, c3D –Atributo nombre: string con la secuencia de caracteres que forma el identificador en mayúsculas. Ej. “A”, “B1”, “C3D” Número: –Forma: secuencia de dígitos que puede empezar con el signo menos y puede contener un punto. Ej. 10, -3, 15.4, -54.276,.10 – Atributo valor: double con el valor numérico. –Precisión: entero o real. Punto y Coma: –Forma: ; Palabra clave if: –Forma: if, If, IF, iF Fin de fichero: –Forma: carácter EOF de C.

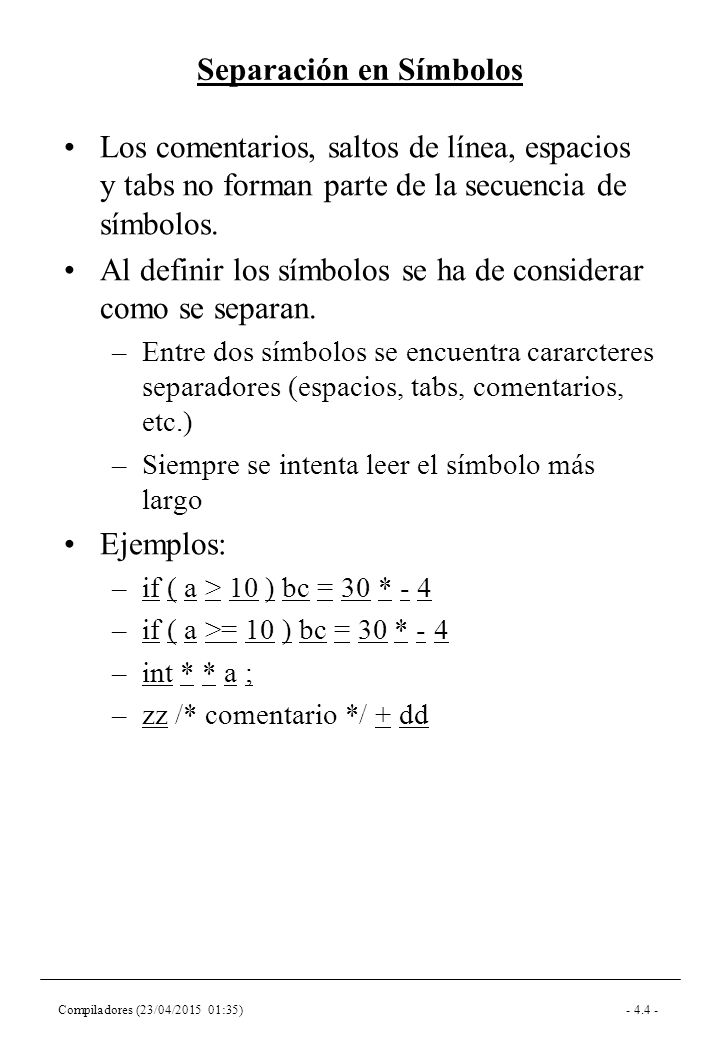

4 Compiladores (23/04/2015 01:35)- 4.4 - Separación en Símbolos Los comentarios, saltos de línea, espacios y tabs no forman parte de la secuencia de símbolos. Al definir los símbolos se ha de considerar como se separan. –Entre dos símbolos se encuentra cararcteres separadores (espacios, tabs, comentarios, etc.) –Siempre se intenta leer el símbolo más largo Ejemplos: –if ( a > 10 ) bc = 30 * - 4 –if ( a >= 10 ) bc = 30 * - 4 –int * * a ; –zz /* comentario */ + dd

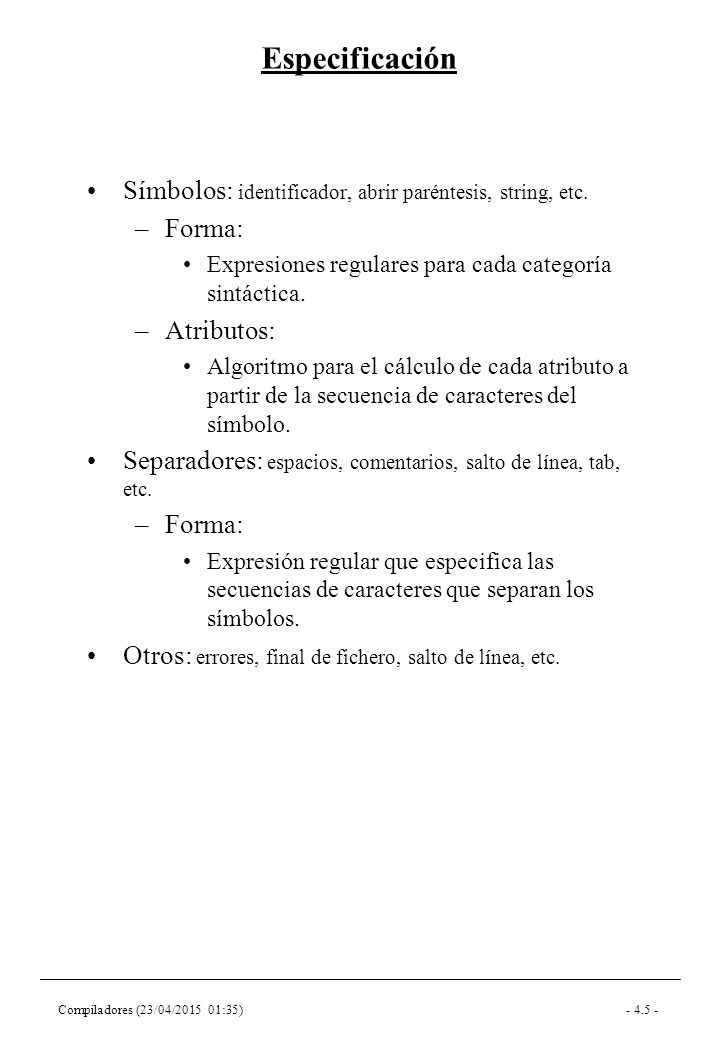

5 Compiladores (23/04/2015 01:35)- 4.5 - Especificación Símbolos: identificador, abrir paréntesis, string, etc. –Forma: Expresiones regulares para cada categoría sintáctica. –Atributos: Algoritmo para el cálculo de cada atributo a partir de la secuencia de caracteres del símbolo. Separadores: espacios, comentarios, salto de línea, tab, etc. –Forma: Expresión regular que especifica las secuencias de caracteres que separan los símbolos. Otros: errores, final de fichero, salto de línea, etc.

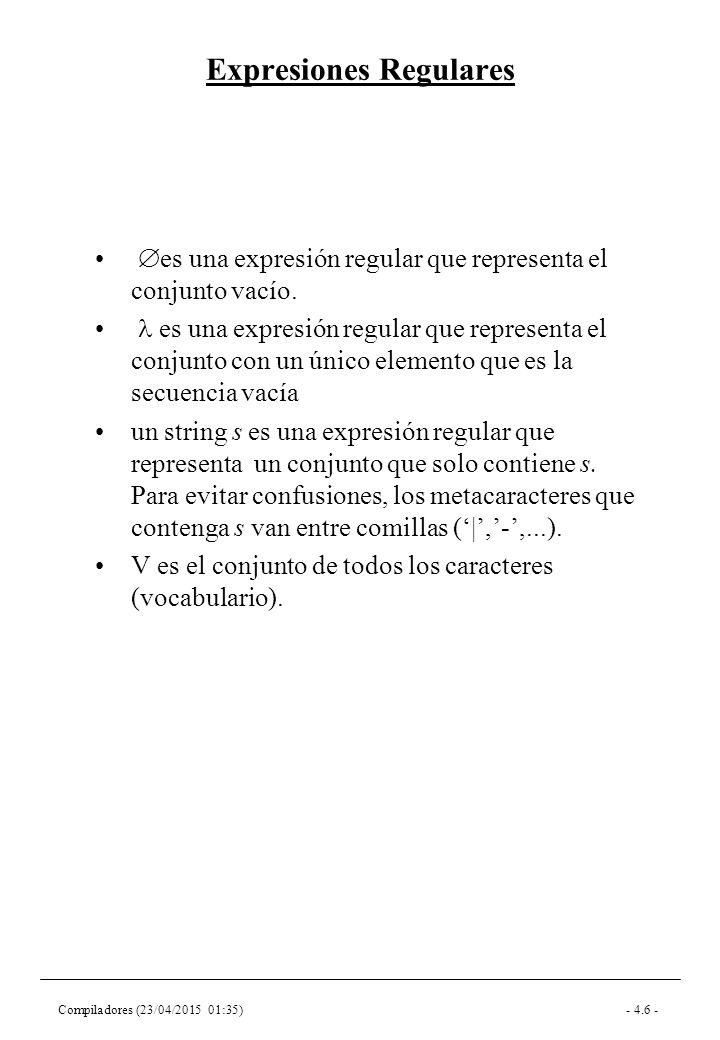

6 Compiladores (23/04/2015 01:35)- 4.6 - Expresiones Regulares  es una expresión regular que representa el conjunto vacío.  es una expresión regular que representa el conjunto con un único elemento que es la secuencia vacía un string s es una expresión regular que representa un conjunto que solo contiene s. Para evitar confusiones, los metacaracteres que contenga s van entre comillas (‘|’,’-’,...). V es el conjunto de todos los caracteres (vocabulario).

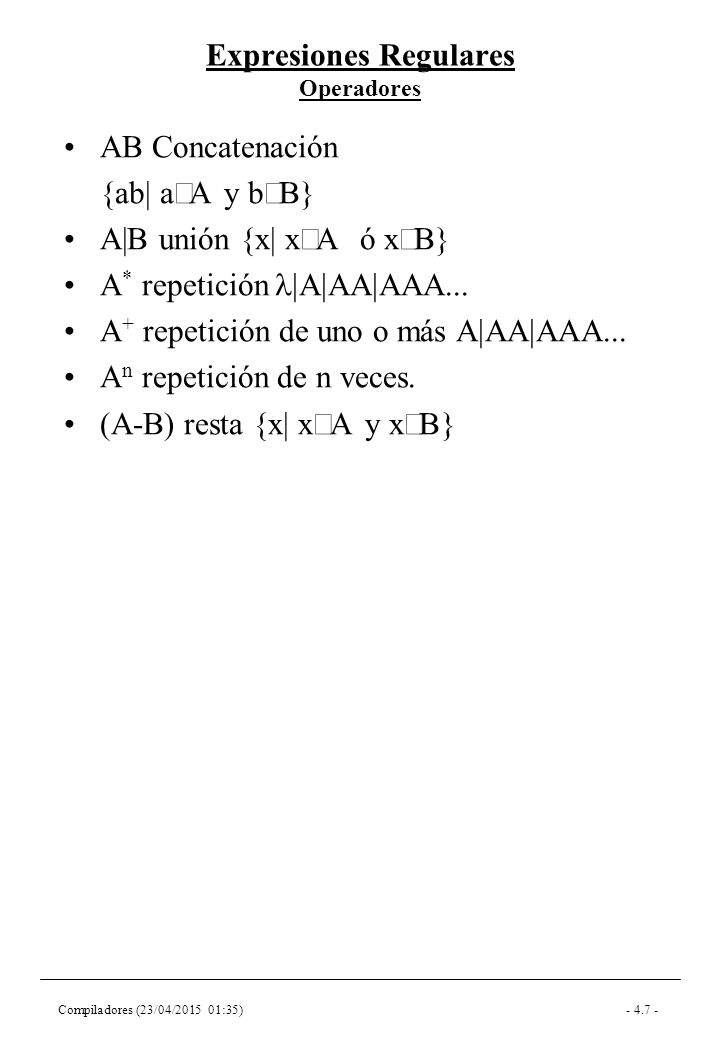

7 Compiladores (23/04/2015 01:35)- 4.7 - Expresiones Regulares Operadores AB Concatenación {ab| a  A y b  B} A|B unión {x| x  A ó x  B} A * repetición  A + repetición de uno o más  A n repetición de n veces  (A-B) resta  {x| x  A y x  B}

8 Compiladores (23/04/2015 01:35)- 4.8 - Ejemplos de Expresiones Regulares dígito d=0|1|2|3|4|5|6|7|8|9 entero_sin_signo=d + entero=(+|-| )d + real=d +.d + ( |e(+|-| ) d + ) letra l=a|...|z|A...|Z identificador=l(l|d) * string=“(V-”) * ”

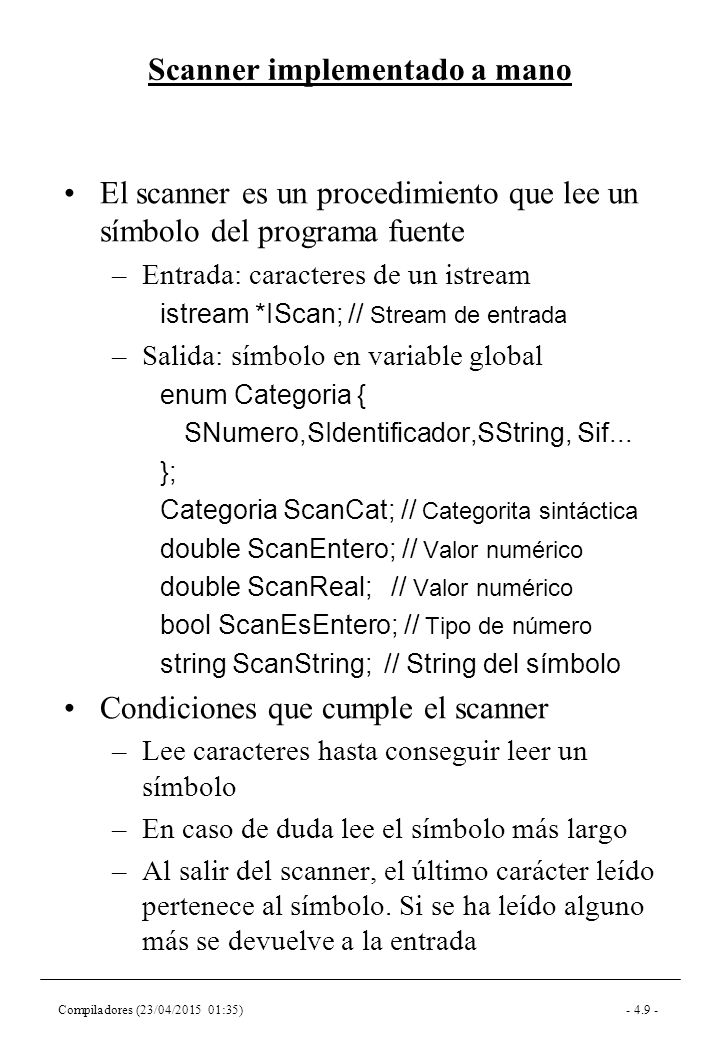

9 Compiladores (23/04/2015 01:35)- 4.9 - Scanner implementado a mano El scanner es un procedimiento que lee un símbolo del programa fuente –Entrada: caracteres de un istream istream *IScan; // Stream de entrada –Salida: símbolo en variable global enum Categoria { SNumero,SIdentificador,SString, Sif... }; Categoria ScanCat; // Categorita sintáctica double ScanEntero; // Valor numérico double ScanReal; // Valor numérico bool ScanEsEntero; // Tipo de número string ScanString;// String del símbolo Condiciones que cumple el scanner –Lee caracteres hasta conseguir leer un símbolo –En caso de duda lee el símbolo más largo –Al salir del scanner, el último carácter leído pertenece al símbolo. Si se ha leído alguno más se devuelve a la entrada

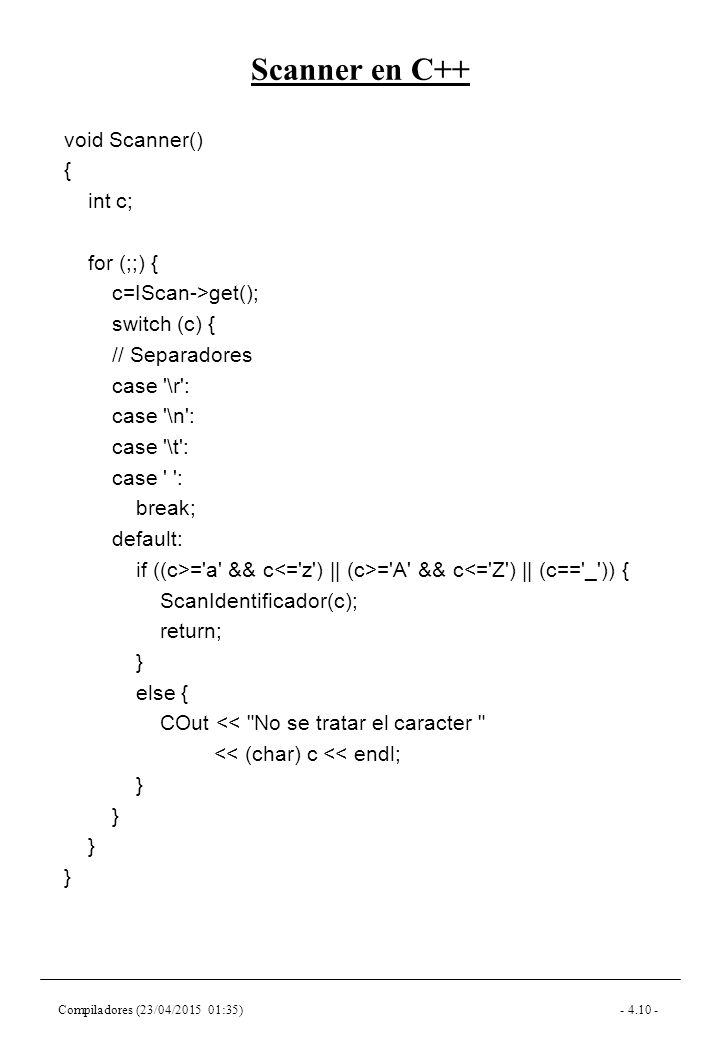

10 Compiladores (23/04/2015 01:35)- 4.10 - Scanner en C++ void Scanner() { int c; for (;;) { c=IScan->get(); switch (c) { // Separadores case '\r': case '\n': case '\t': case ' ': break; default: if ((c>='a' && c ='A' && c<='Z') || (c=='_')) { ScanIdentificador(c); return; } else { COut << "No se tratar el caracter " << (char) c << endl; }

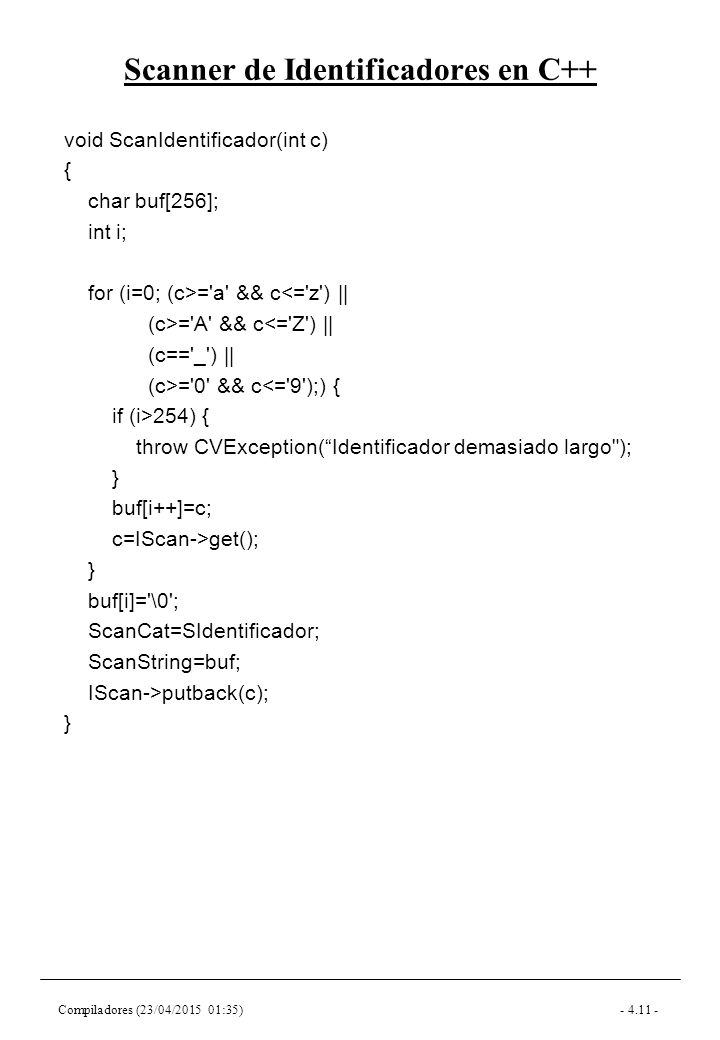

11 Compiladores (23/04/2015 01:35)- 4.11 - Scanner de Identificadores en C++ void ScanIdentificador(int c) { char buf[256]; int i; for (i=0; (c>='a' && c<='z') || (c>='A' && c<='Z') || (c=='_') || (c>='0' && c<='9');) { if (i>254) { throw CVException(“Identificador demasiado largo"); } buf[i++]=c; c=IScan->get(); } buf[i]='\0'; ScanCat=SIdentificador; ScanString=buf; IScan->putback(c); }

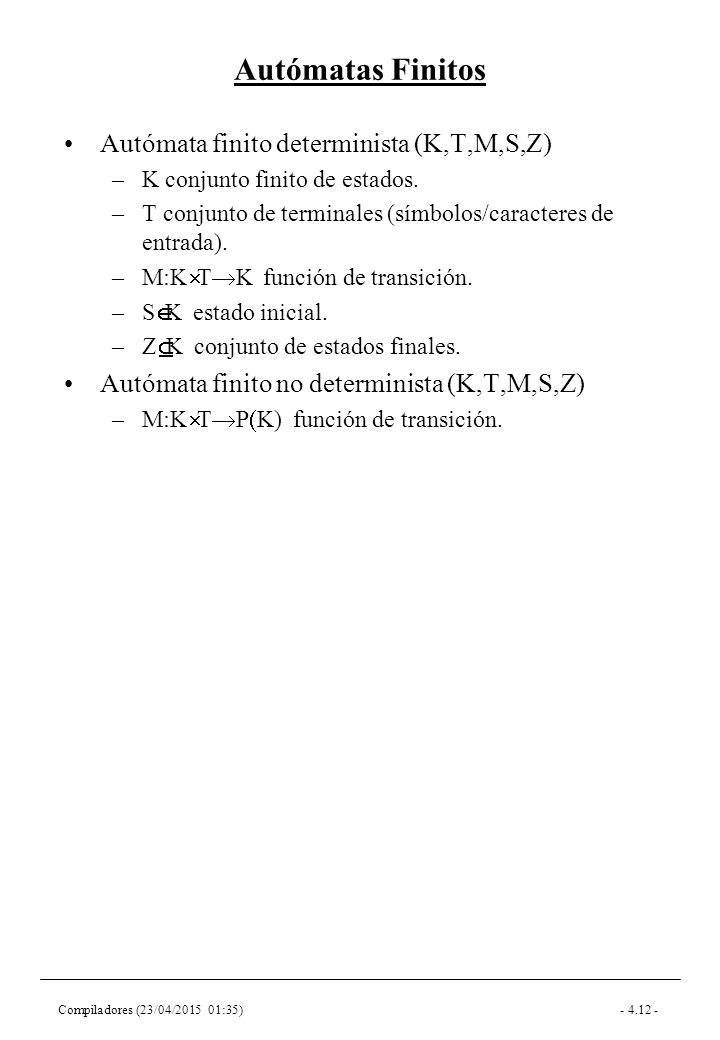

12 Compiladores (23/04/2015 01:35)- 4.12 - Autómatas Finitos Autómata finito determinista (K,T,M,S,Z) –K conjunto finito de estados. –T conjunto de terminales (símbolos/caracteres de entrada). –M:K  T  K función de transición. –S  K estado inicial. –Z  K conjunto de estados finales. Autómata finito no determinista (K,T,M,S,Z) –M:K  T  P  K) función de transición.

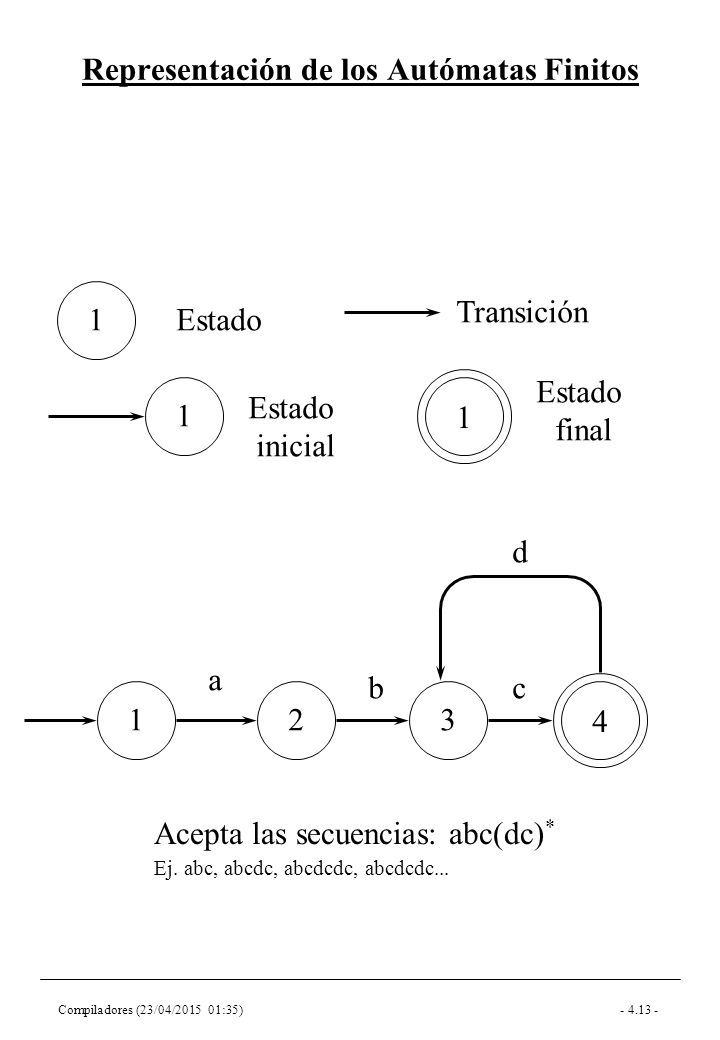

13 Compiladores (23/04/2015 01:35)- 4.13 - Representación de los Autómatas Finitos 1Estado Transición 1 1 Estado inicial Estado final 123 4 a b d c Acepta las secuencias: abc(dc) * Ej. abc, abcdc, abcdcdc, abcdcdc...

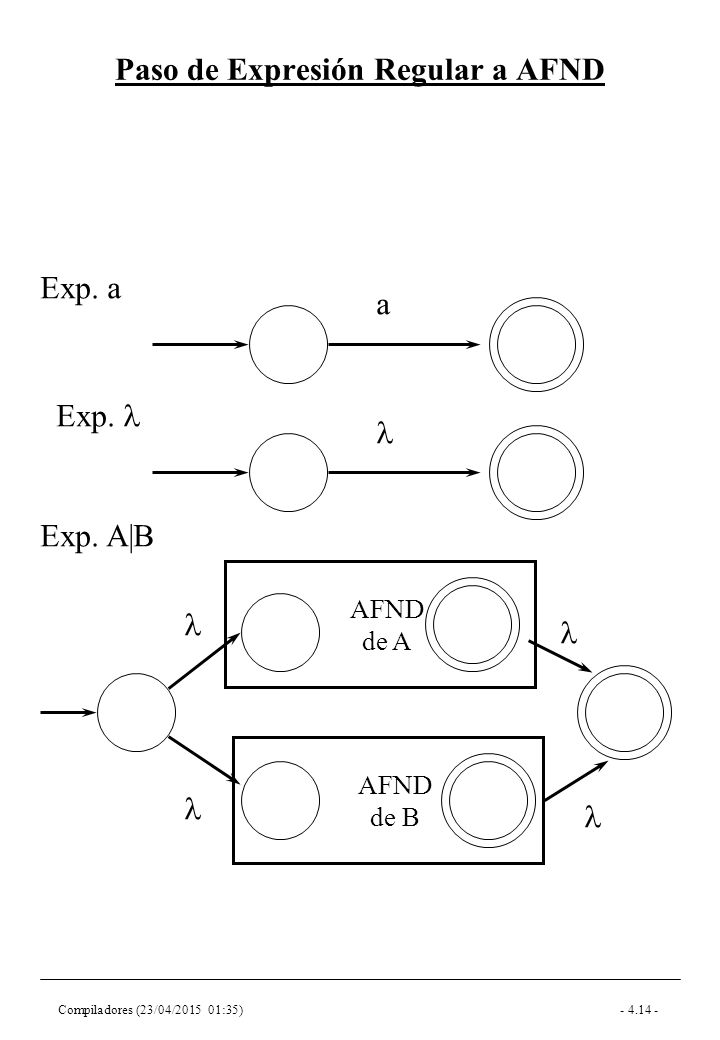

14 Compiladores (23/04/2015 01:35)- 4.14 - Paso de Expresión Regular a AFND a Exp. a Exp. Exp. A|B AFND de A AFND de B

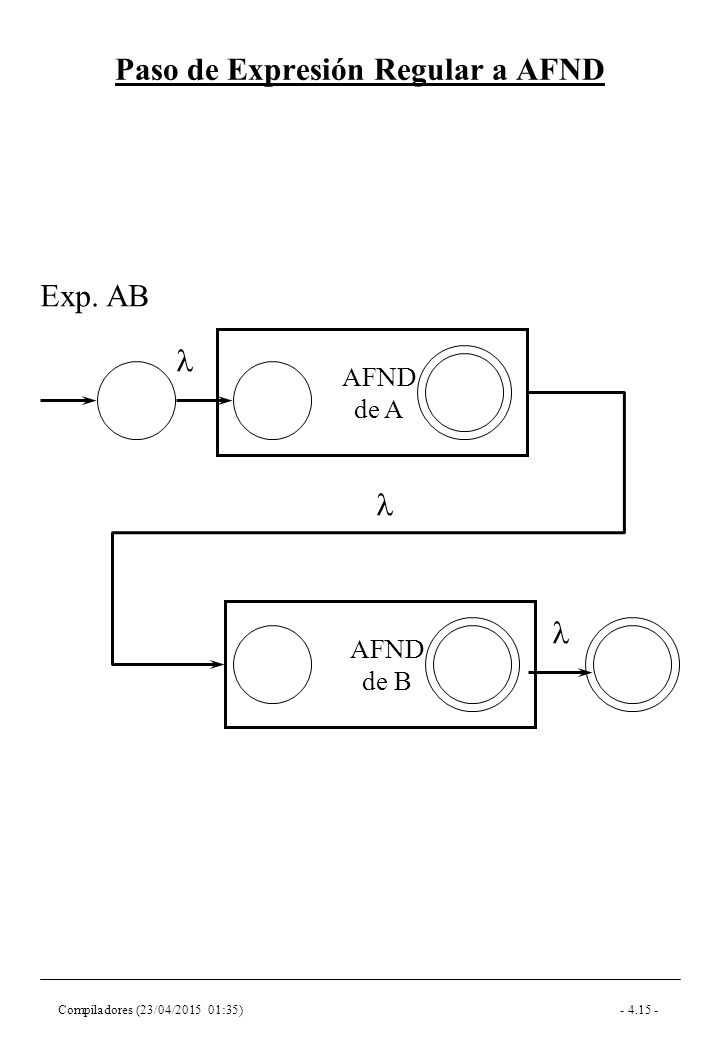

15 Compiladores (23/04/2015 01:35)- 4.15 - Paso de Expresión Regular a AFND Exp. AB AFND de A AFND de B

16 Compiladores (23/04/2015 01:35)- 4.16 - Paso de Expresión Regular a AFND Exp. A * AFND de A

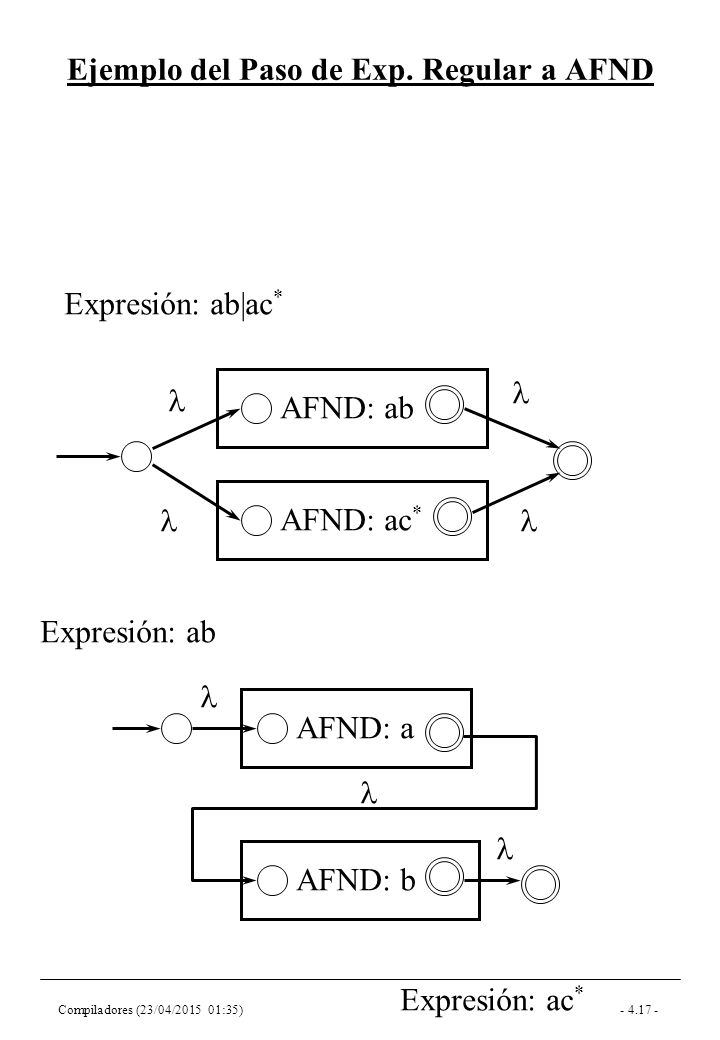

17 Compiladores (23/04/2015 01:35)- 4.17 - Ejemplo del Paso de Exp. Regular a AFND Expresión: ab|ac * AFND: ab AFND: ac * Expresión: ab Expresión: ac * AFND: a AFND: b

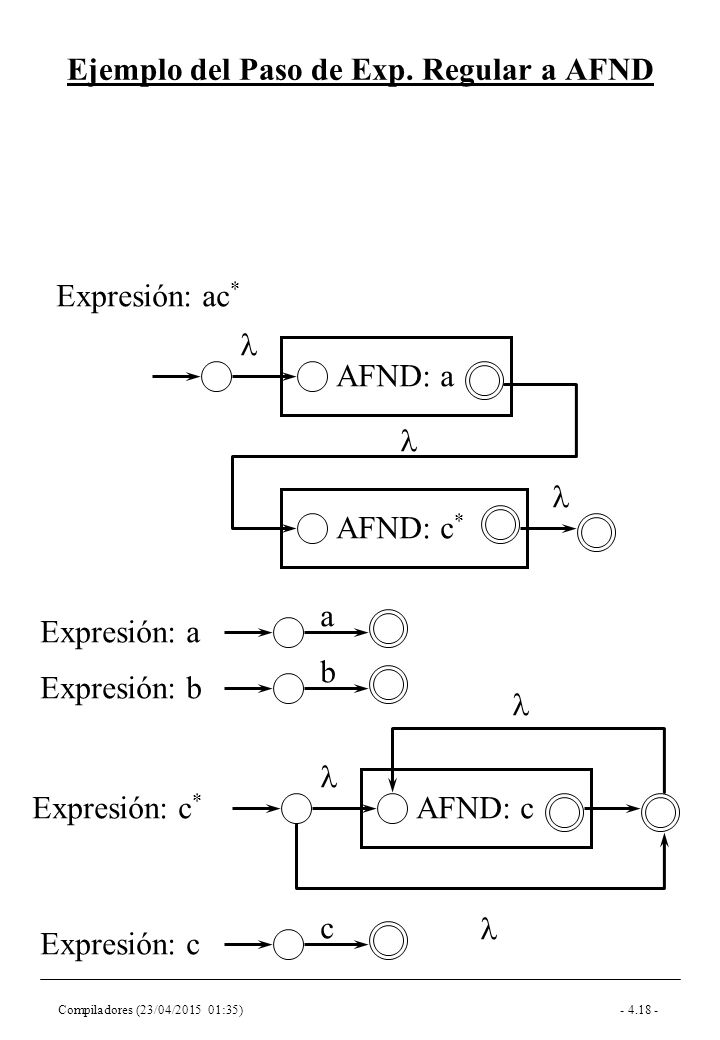

18 Compiladores (23/04/2015 01:35)- 4.18 - Ejemplo del Paso de Exp. Regular a AFND Expresión: ac * AFND: a AFND: c * Expresión: a a Expresión: b b Expresión: c c Expresión: c * AFND: c

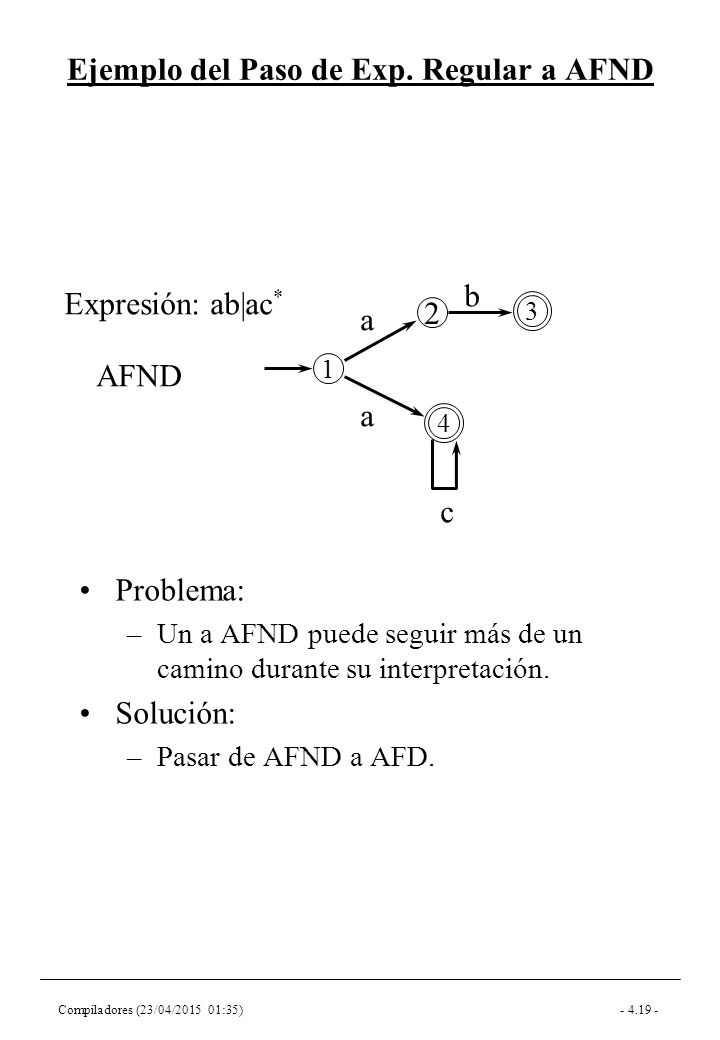

19 Compiladores (23/04/2015 01:35)- 4.19 - Ejemplo del Paso de Exp. Regular a AFND a b Expresión: ab|ac * a 2 1 c 3 4 AFND Problema: –Un a AFND puede seguir más de un camino durante su interpretación. Solución: –Pasar de AFND a AFD.

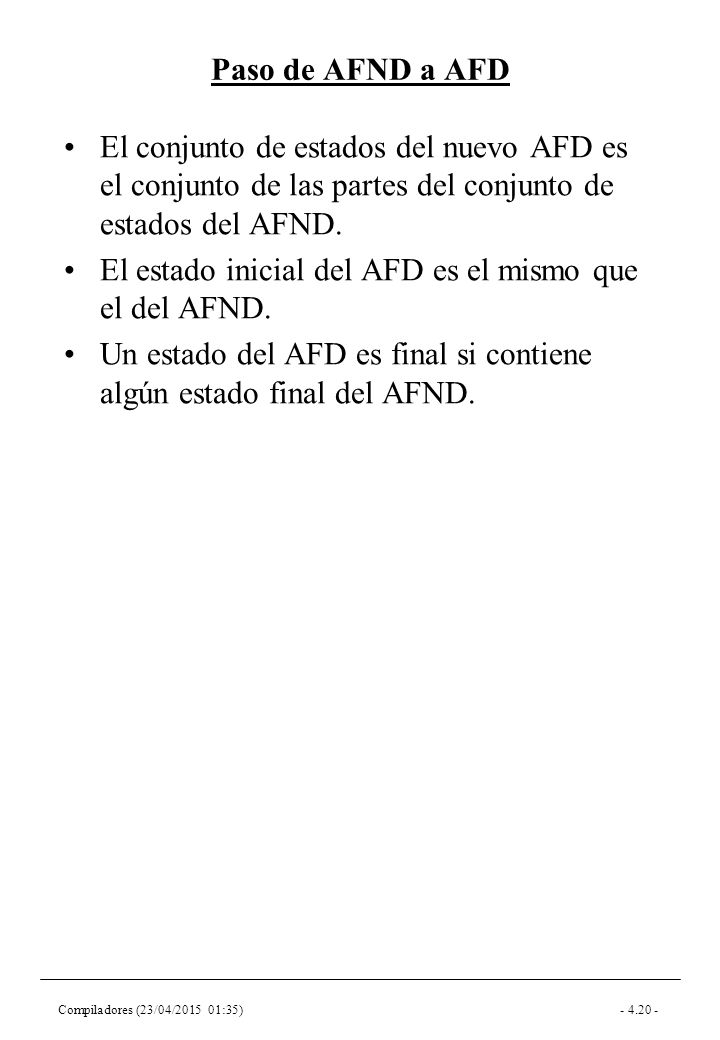

20 Compiladores (23/04/2015 01:35)- 4.20 - Paso de AFND a AFD El conjunto de estados del nuevo AFD es el conjunto de las partes del conjunto de estados del AFND. El estado inicial del AFD es el mismo que el del AFND. Un estado del AFD es final si contiene algún estado final del AFND.

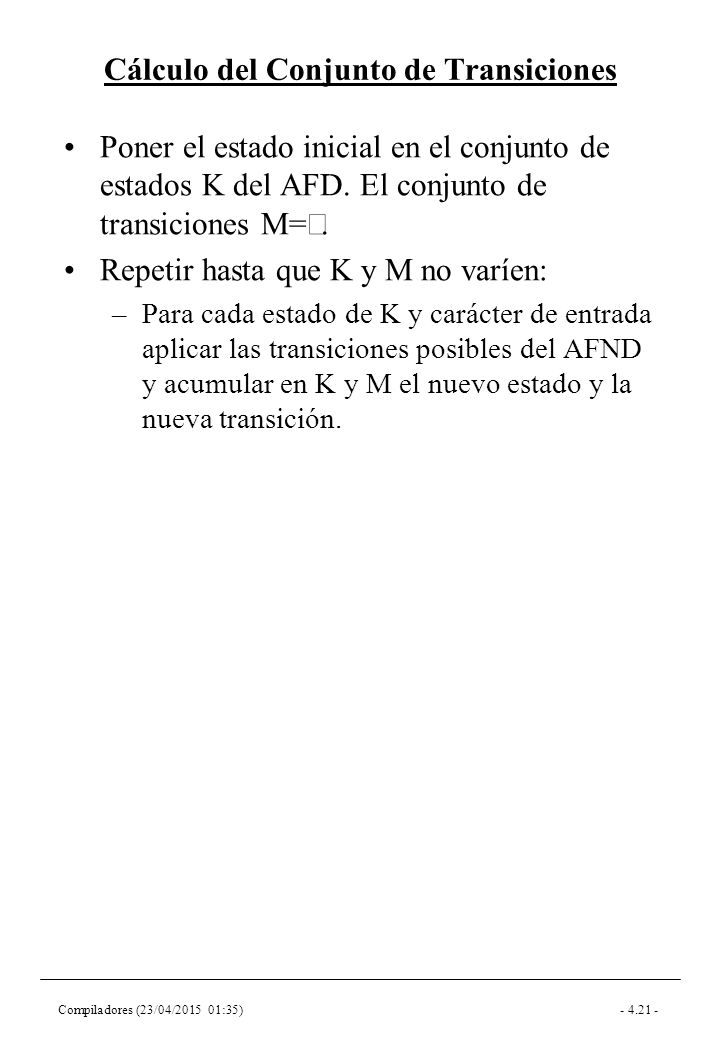

21 Compiladores (23/04/2015 01:35)- 4.21 - Cálculo del Conjunto de Transiciones Poner el estado inicial en el conjunto de estados K del AFD. El conjunto de transiciones M=  Repetir hasta que K y M no varíen: –Para cada estado de K y carácter de entrada aplicar las transiciones posibles del AFND y acumular en K y M el nuevo estado y la nueva transición.

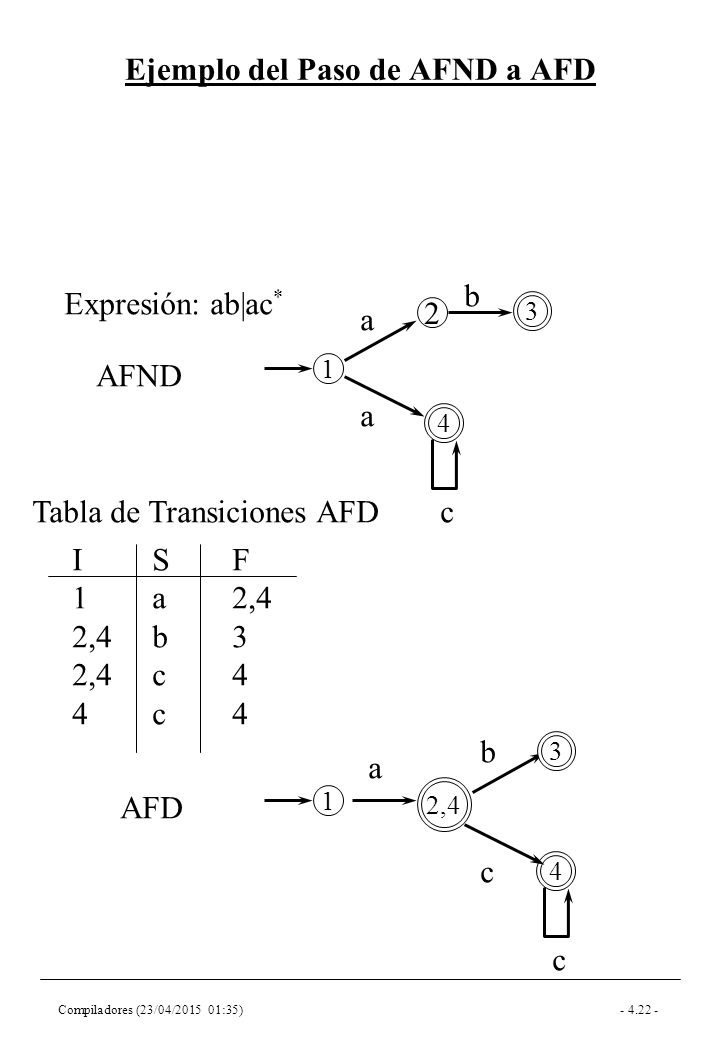

22 Compiladores (23/04/2015 01:35)- 4.22 - Ejemplo del Paso de AFND a AFD a b Expresión: ab|ac * a 2 1 c 3 4 AFND ISF 1a2,4 2,4b3 2,4c4 4c4 Tabla de Transiciones AFD b a 1 c 3 4 2,4 c AFD

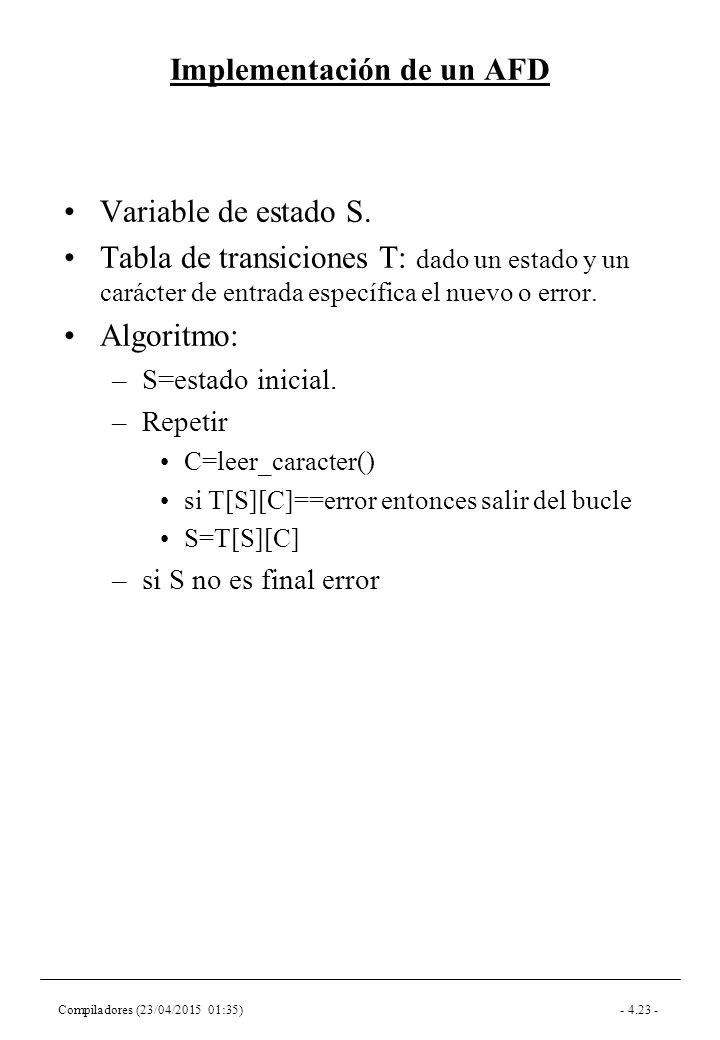

23 Compiladores (23/04/2015 01:35)- 4.23 - Implementación de un AFD Variable de estado S. Tabla de transiciones T: dado un estado y un carácter de entrada específica el nuevo o error. Algoritmo: –S=estado inicial. –Repetir C=leer_caracter() si T[S][C]==error entonces salir del bucle S=T[S][C] –si S no es final error

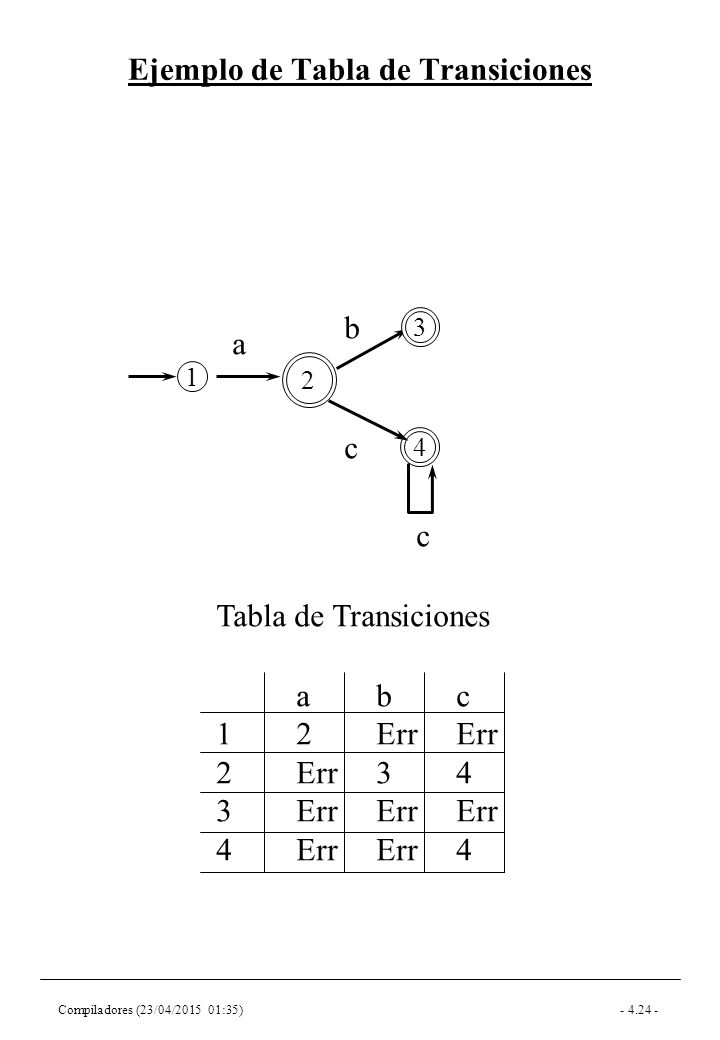

24 Compiladores (23/04/2015 01:35)- 4.24 - Ejemplo de Tabla de Transiciones Tabla de Transiciones b a 1 c 3 4 c abc 12ErrErr 2Err34 3ErrErrErr 4ErrErr4 2

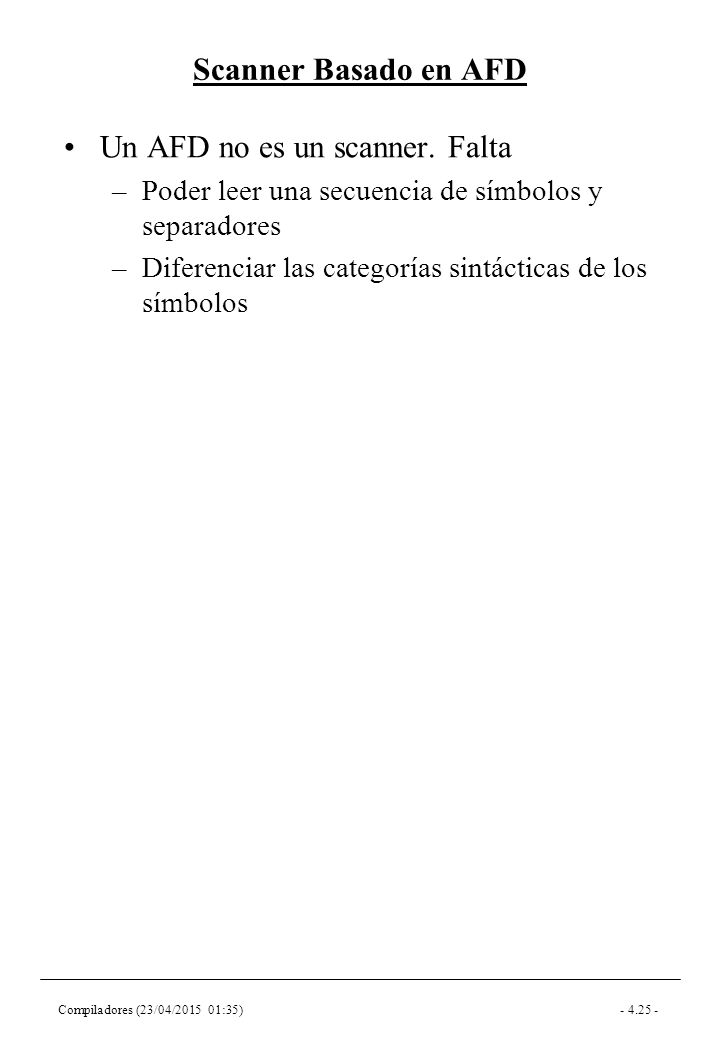

25 Compiladores (23/04/2015 01:35)- 4.25 - Scanner Basado en AFD Un AFD no es un scanner. Falta –Poder leer una secuencia de símbolos y separadores –Diferenciar las categorías sintácticas de los símbolos

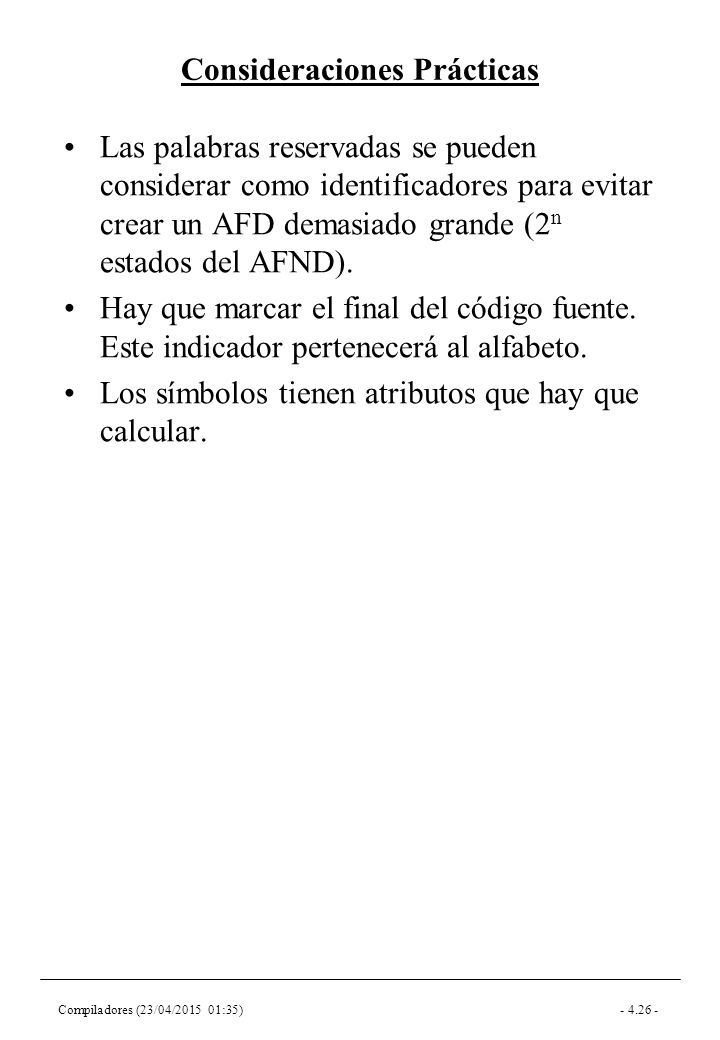

26 Compiladores (23/04/2015 01:35)- 4.26 - Consideraciones Prácticas Las palabras reservadas se pueden considerar como identificadores para evitar crear un AFD demasiado grande (2 n estados del AFND). Hay que marcar el final del código fuente. Este indicador pertenecerá al alfabeto. Los símbolos tienen atributos que hay que calcular.

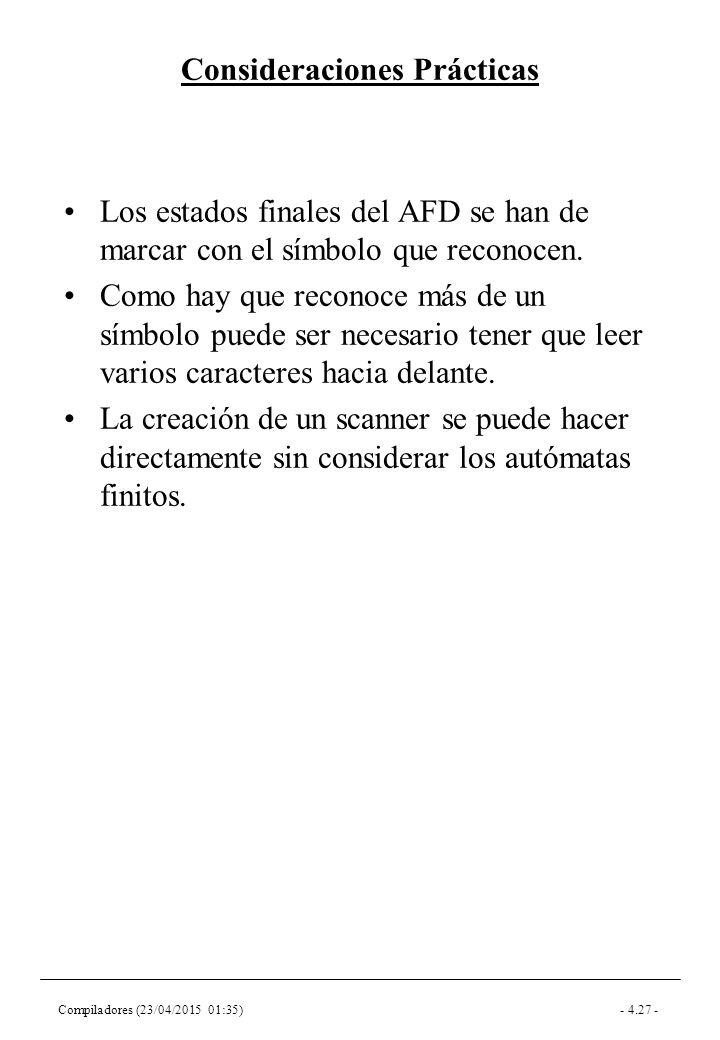

27 Compiladores (23/04/2015 01:35)- 4.27 - Consideraciones Prácticas Los estados finales del AFD se han de marcar con el símbolo que reconocen. Como hay que reconoce más de un símbolo puede ser necesario tener que leer varios caracteres hacia delante. La creación de un scanner se puede hacer directamente sin considerar los autómatas finitos.

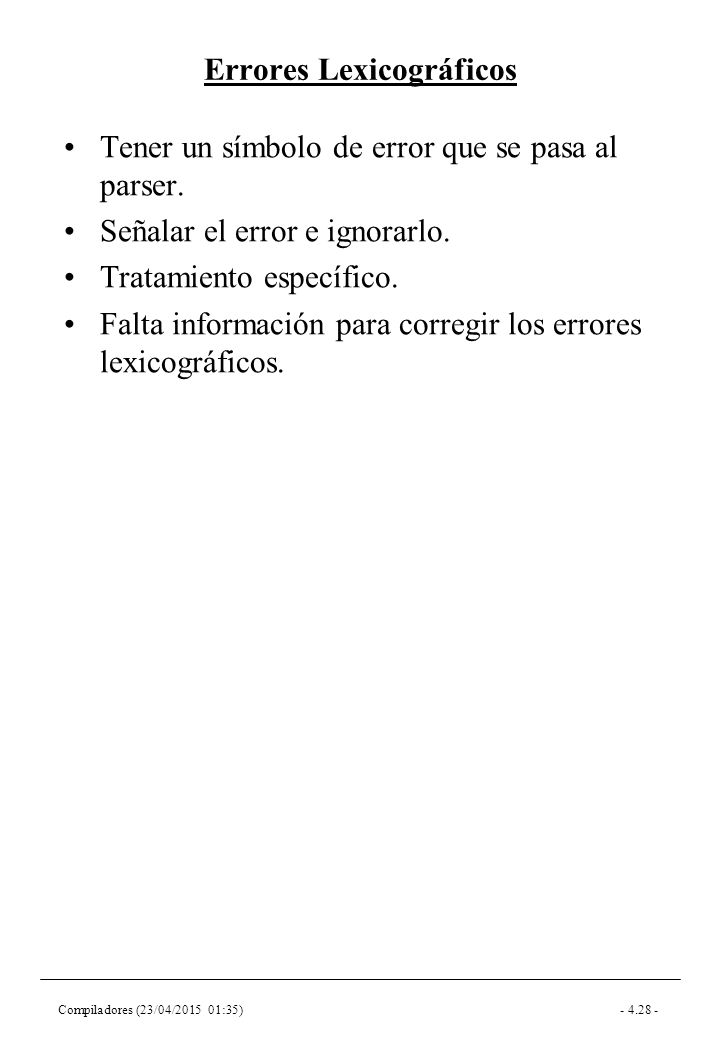

28 Compiladores (23/04/2015 01:35)- 4.28 - Errores Lexicográficos Tener un símbolo de error que se pasa al parser. Señalar el error e ignorarlo. Tratamiento específico. Falta información para corregir los errores lexicográficos.
