Cambio de Proceso Decapado Mecánico. Cambio de Proceso Decapado Mecánico.

Presentación del tema: "Cambio de Proceso Decapado Mecánico. Cambio de Proceso Decapado Mecánico."— Transcripción de la presentación:

1

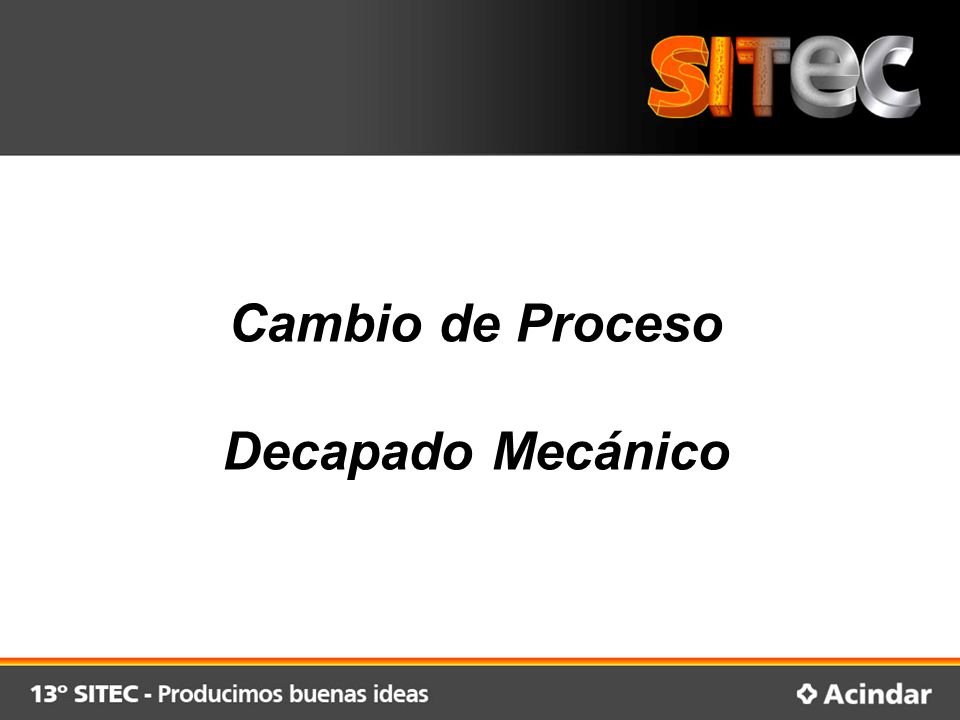

2 Cambio de Proceso Decapado Mecánico

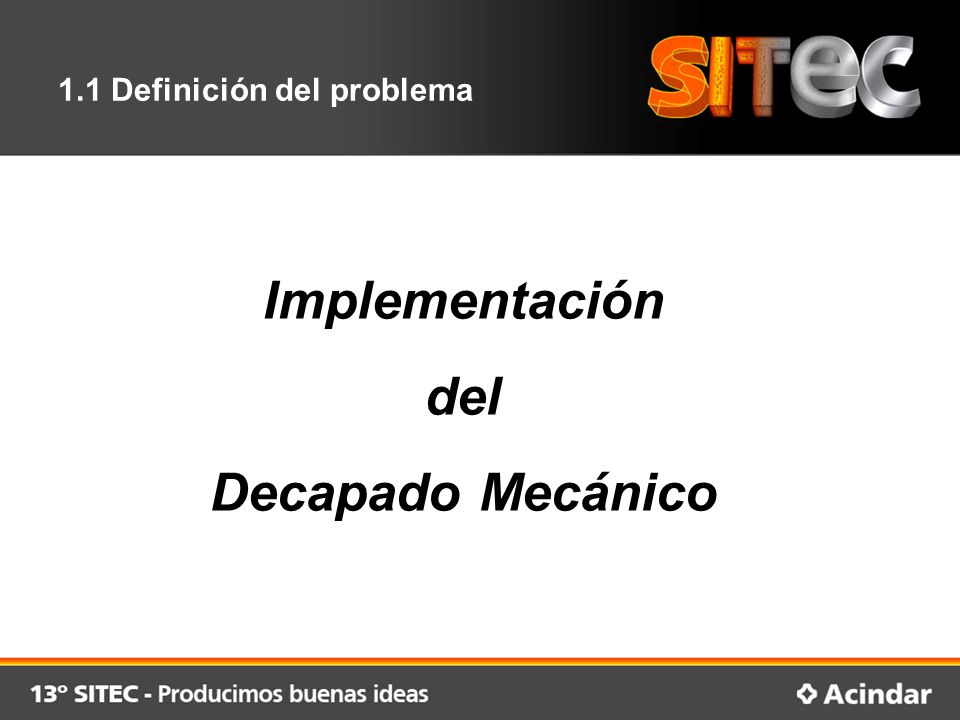

3 1.1 Definición del problema
Implementación del Decapado Mecánico

4 1.2 Histórico del Problema
Decapado Químico *Generación de Gases Tóxicos *Contaminación de Agua y Suelos * Riesgo a las Personas *Consumos de productos químicos, Fosfatos ,Ácidos Sulfuricos,Clorhidricos,Borax, Cal, aditivos, etc.

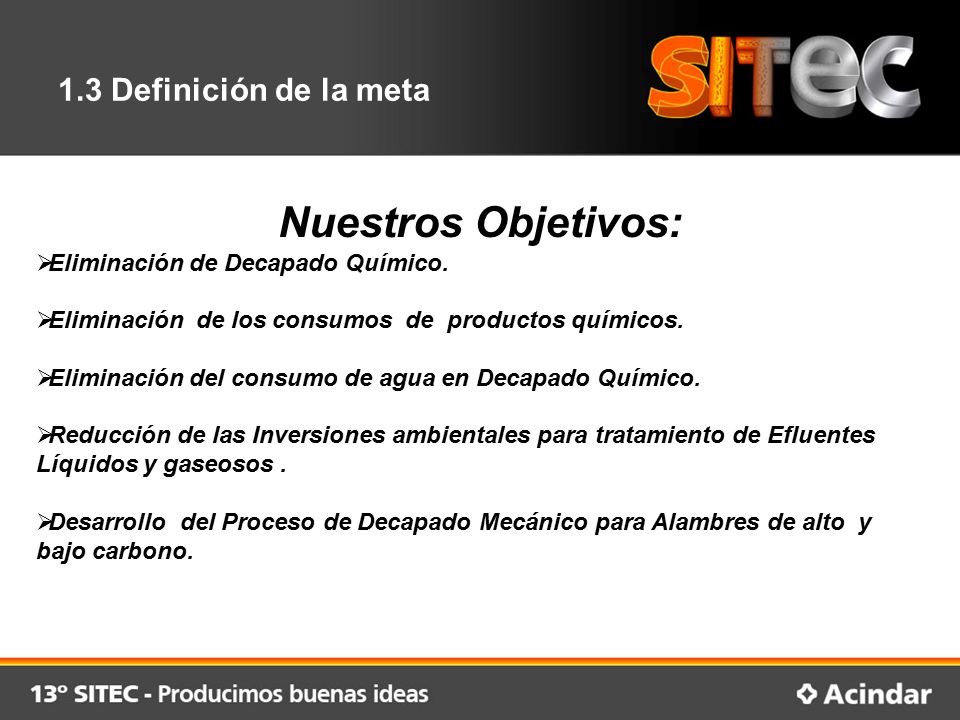

5 Nuestros Objetivos: 1.3 Definición de la meta
Eliminación de Decapado Químico. Eliminación de los consumos de productos químicos. Eliminación del consumo de agua en Decapado Químico. Reducción de las Inversiones ambientales para tratamiento de Efluentes Líquidos y gaseosos . Desarrollo del Proceso de Decapado Mecánico para Alambres de alto y bajo carbono.

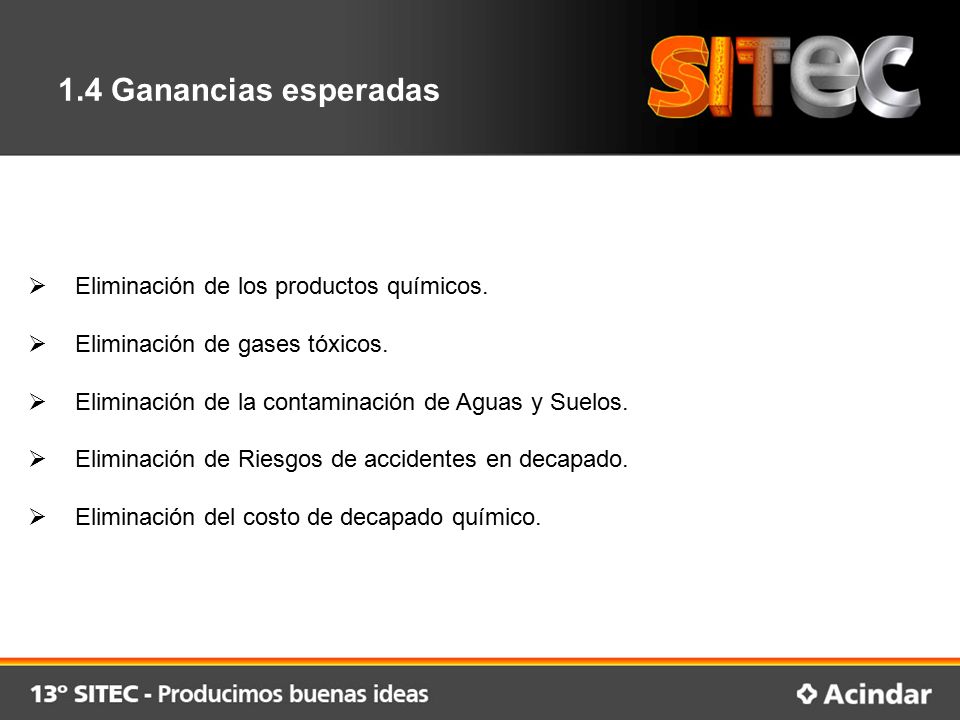

6 1.4 Ganancias esperadas Eliminación de los productos químicos.
Eliminación de gases tóxicos. Eliminación de la contaminación de Aguas y Suelos. Eliminación de Riesgos de accidentes en decapado. Eliminación del costo de decapado químico.

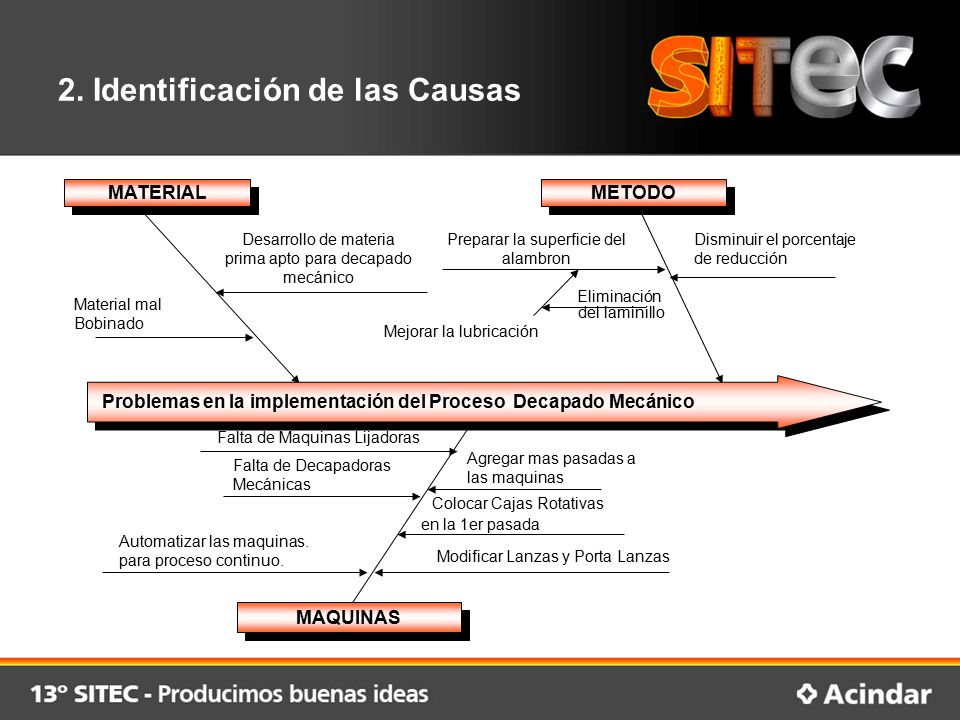

7 2. Identificación de las Causas
MATERIAL METODO Desarrollo de materia prima apto para decapado mecánico Preparar la superficie del alambron Disminuir el porcentaje de reducción Material mal Bobinado del laminillo Eliminación Mejorar la lubricación Problemas en la implementación del Proceso Decapado Mecánico Falta de Maquinas Lijadoras Agregar mas pasadas a las maquinas Falta de Decapadoras Mecánicas Colocar Cajas Rotativas en la 1er pasada Automatizar las maquinas. para proceso continuo. Modificar Lanzas y Porta Lanzas MAQUINAS

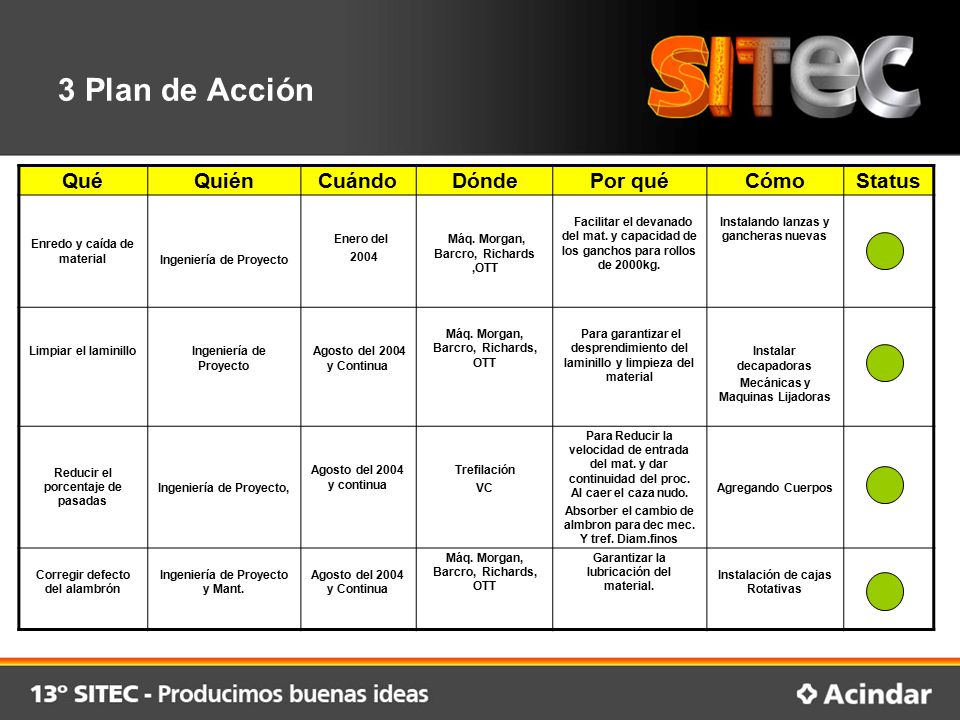

8 3 Plan de Acción Qué Quién Cuándo Dónde Por qué Cómo Status
Enredo y caída de material Ingeniería de Proyecto Enero del 2004 Máq. Morgan, Barcro, Richards ,OTT Facilitar el devanado del mat. y capacidad de los ganchos para rollos de 2000kg. Instalando lanzas y gancheras nuevas Limpiar el laminillo Agosto del 2004 y Continua Máq. Morgan, Barcro, Richards, OTT Para garantizar el desprendimiento del laminillo y limpieza del material Instalar decapadoras Mecánicas y Maquinas Lijadoras Reducir el porcentaje de pasadas Ingeniería de Proyecto, Agosto del 2004 y continua Trefilación VC Para Reducir la velocidad de entrada del mat. y dar continuidad del proc. Al caer el caza nudo. Absorber el cambio de almbron para dec mec. Y tref. Diam.finos Agregando Cuerpos Corregir defecto del alambrón Ingeniería de Proyecto y Mant. Garantizar la lubricación del material. Instalación de cajas Rotativas

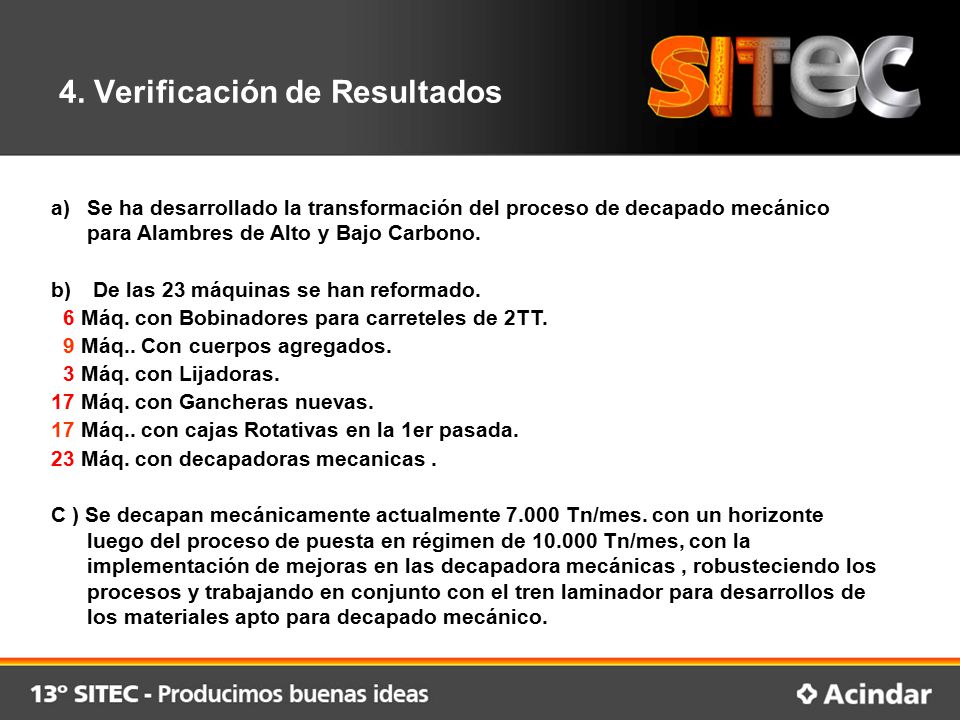

9 4. Verificación de Resultados
Se ha desarrollado la transformación del proceso de decapado mecánico para Alambres de Alto y Bajo Carbono. De las 23 máquinas se han reformado. 6 Máq. con Bobinadores para carreteles de 2TT. 9 Máq.. Con cuerpos agregados. 3 Máq. con Lijadoras. 17 Máq. con Gancheras nuevas. 17 Máq.. con cajas Rotativas en la 1er pasada. 23 Máq. con decapadoras mecanicas . C ) Se decapan mecánicamente actualmente Tn/mes. con un horizonte luego del proceso de puesta en régimen de Tn/mes, con la implementación de mejoras en las decapadora mecánicas , robusteciendo los procesos y trabajando en conjunto con el tren laminador para desarrollos de los materiales apto para decapado mecánico.

10 4.Verificación de Resultados
Mejoras en las maq. Trefiladoras Agregado de Cuerpo Maquina Lijadora Bobinador para 2TT en 6 Máq.. Decapadora Mecánica Gancheras

11 4.Verificación de Resultados

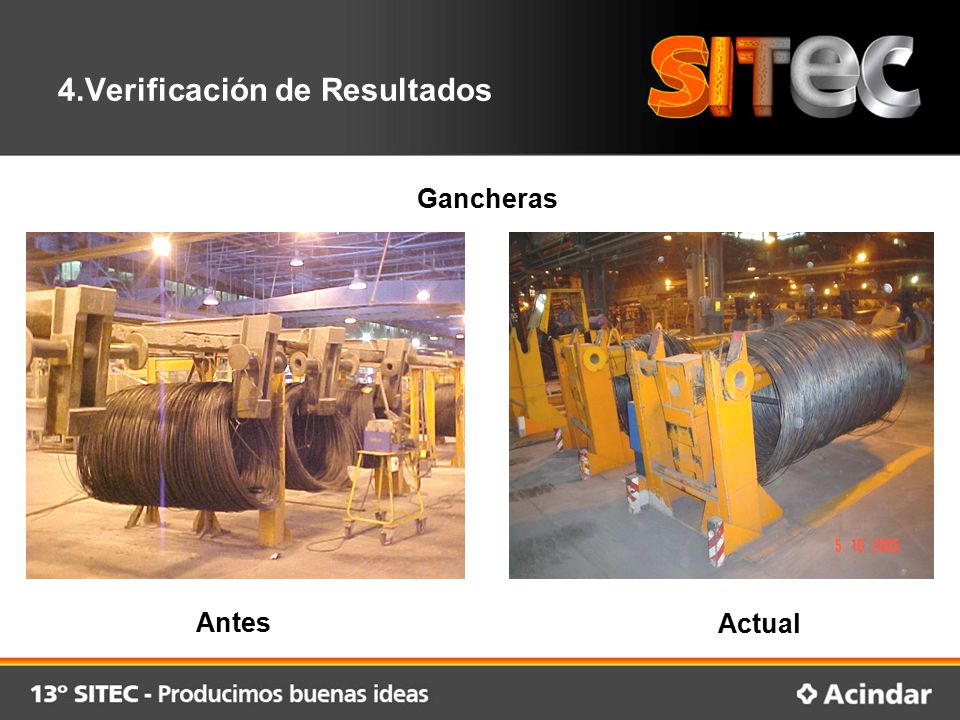

Gancheras Antes Actual

12 4.Verificación de Resultados.

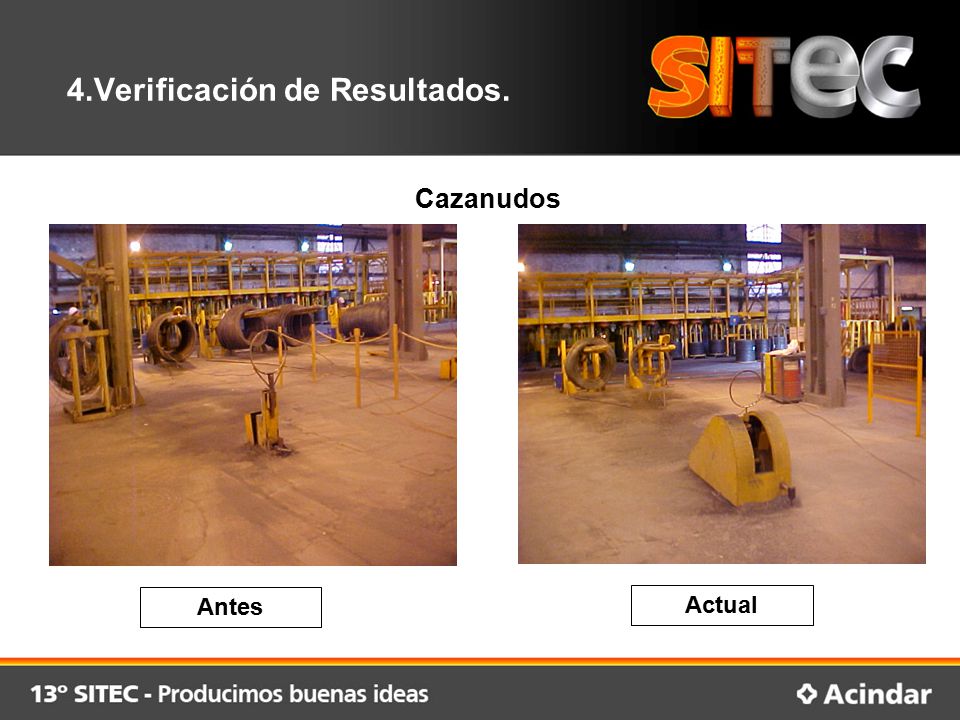

Cazanudos Antes Actual

13 4.Verificación de Resultados

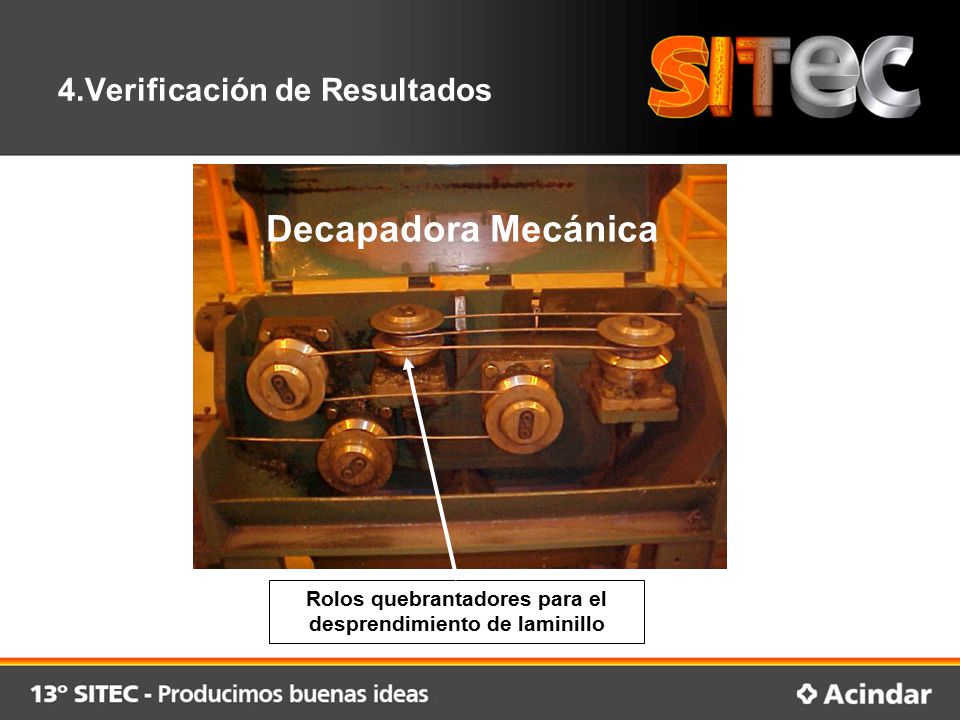

Rolos quebrantadores para el desprendimiento de laminillo Decapadora Mecánica

14 4.Verificación de Resultados

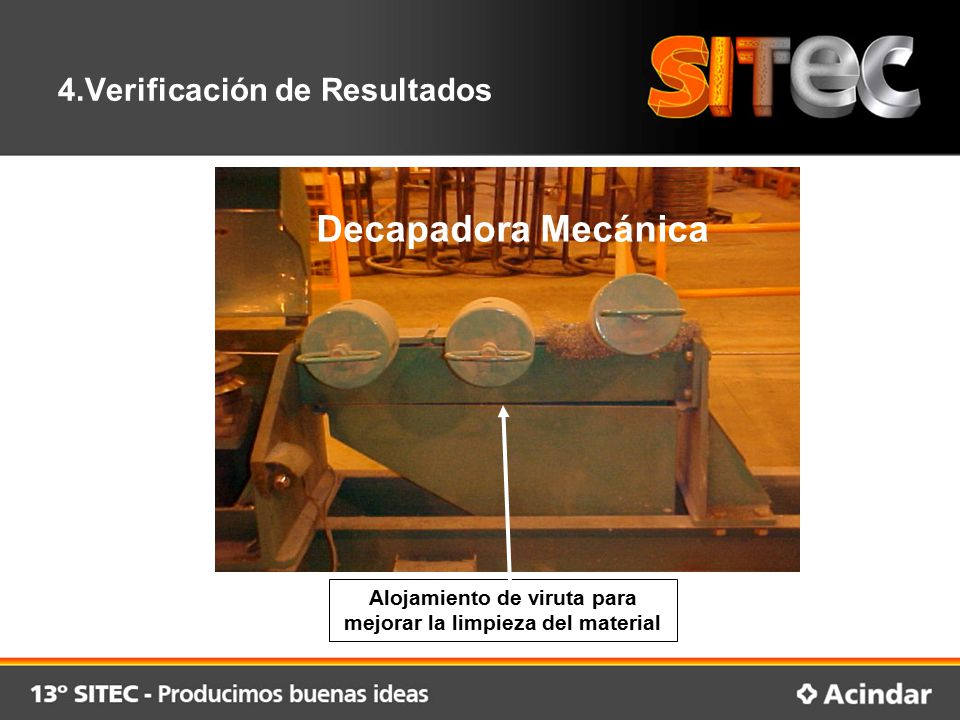

Alojamiento de viruta para mejorar la limpieza del material Decapadora Mecánica Decapadora Mecánica

15 4.Verificación de Resultados
Maquina Lijadora Material Áspero Banda de Lija Se logra una mejor aspereza en el alambrón para tener un buen arrastre de jabón en las 1ras. pasadas

16 4.Verificación de Resultados

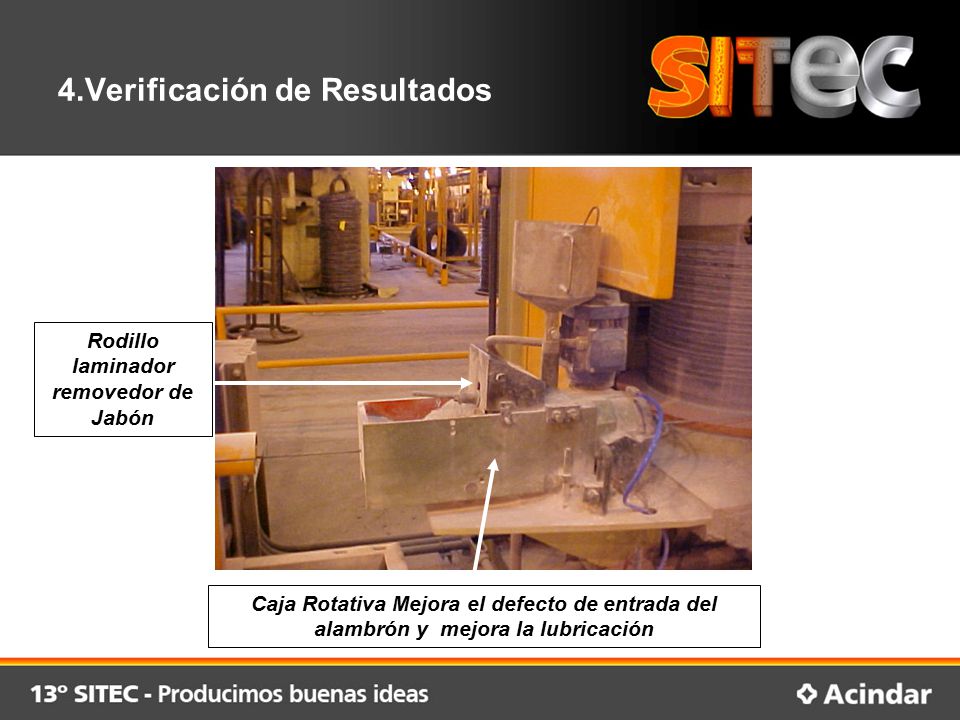

Rodillo laminador removedor de Jabón Caja Rotativa Mejora el defecto de entrada del alambrón y mejora la lubricación

17 4.Verificación de Resultados

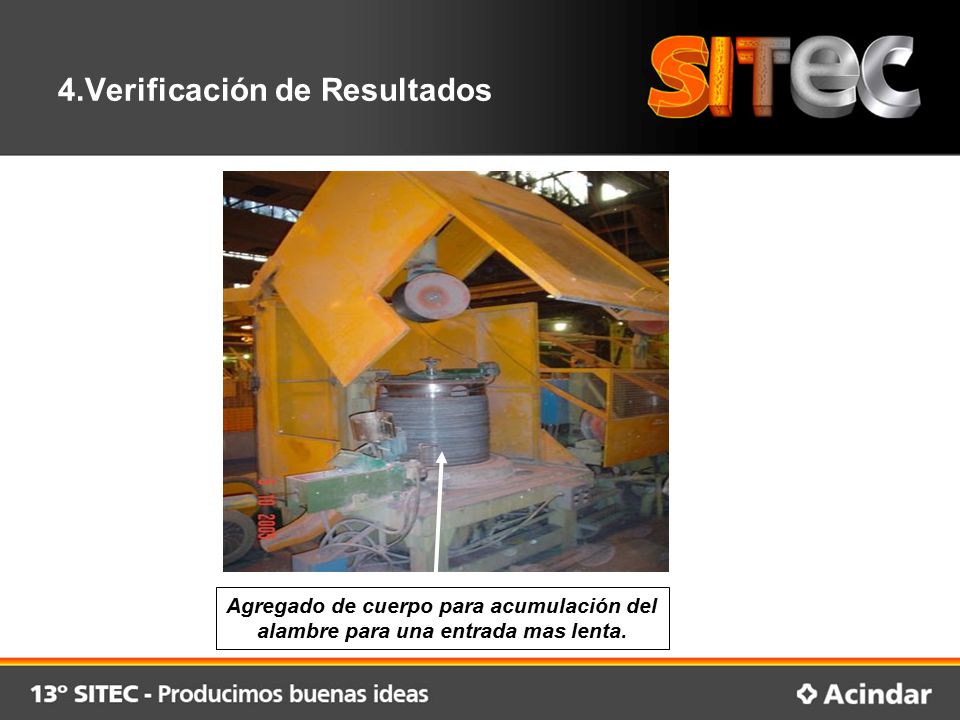

Agregado de cuerpo para acumulación del alambre para una entrada mas lenta.

18 4.Verificación de Resultados

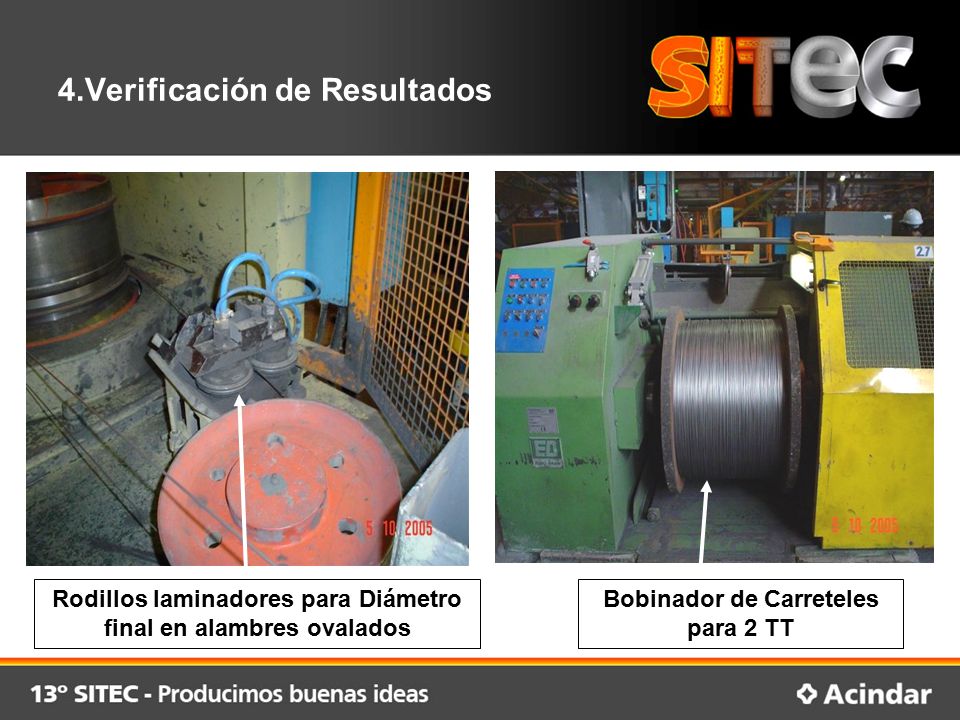

Rodillos laminadores para Diámetro final en alambres ovalados Bobinador de Carreteles para 2 TT

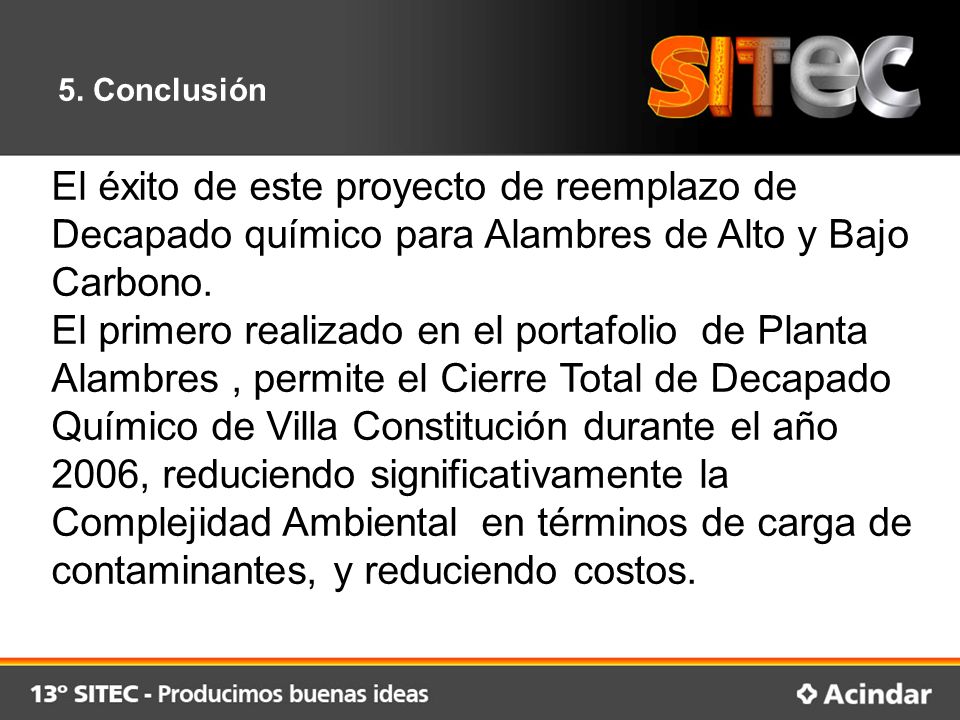

19 5. Conclusión El éxito de este proyecto de reemplazo de Decapado químico para Alambres de Alto y Bajo Carbono. El primero realizado en el portafolio de Planta Alambres , permite el Cierre Total de Decapado Químico de Villa Constitución durante el año 2006, reduciendo significativamente la Complejidad Ambiental en términos de carga de contaminantes, y reduciendo costos.

20 Grupo de Trabajo de Trefilación Alambres V.C.

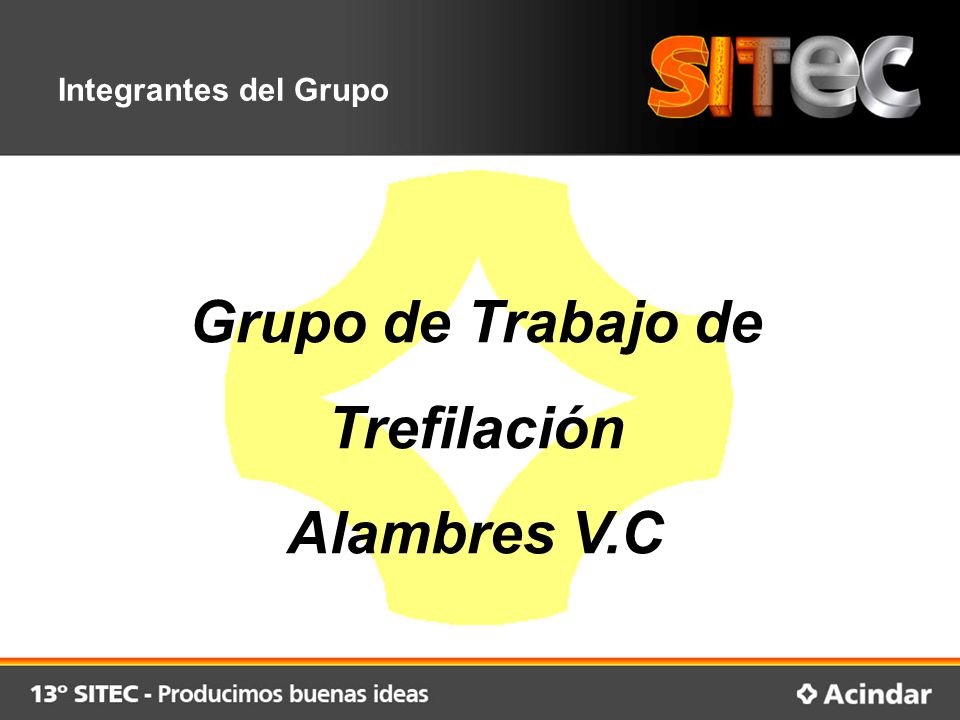

Integrantes del Grupo Grupo de Trabajo de Trefilación Alambres V.C.

21 Juntos hacemos un trabajo en Equipo
Equipo de Producción Tecnología y Calidad Seguridad y Medio Ambiente Mantenimiento Ing. De Proceso Mandos Medios
