1 PROGRAMAS UTILIDADES

2  Programas Calibración  PRUEBA DE LATENCIA  PRUEBA ZDA  Programas Trabajo Archivo  EDITOR ISÓBATAS  ENTRADA MANUAL  UNIR XYZ  METADATA  ENCONTRAR RUTA  ADMINISTRADOR XYZ  Programas ID Fondo  ID FONDO MARINO  SEABED MAPPER  Programas Utilidad Dragado  CUCHARAS (Buckets)  NIVELES PERFORACION  INTERSECTOR  GENERADOR LNW  ESTADISTICAS DRAGADO  REPORTE DRAGADO  Programas Comunicación  INTERROGACION PUERTO COMM  Comtrol”s WCOM32  Programas Geodesia  TRANSFORMACION DATUM  CONVERSION GRILLAS  LISTADO CONVERSION GEODESICA  CONVERSION PROYECTO  CALCULO POLIGONAL  CONVERSION UNIDADES TEXTO A XYZ  Programas ADCP  PERFIL ADCP  ADCP IN SITU  DISEÑO AVANZADO DE CANAL  REPORTERO CONDICION CANAL (CCR)  NUBE - CLOUD  NIVELES PERFORACION  ECOGRAMA  ESTADISTICAS CRUCES VERIFICACION  PROCESAMIENTO SUB-BOTTOM  XYZ A MTX

3 Prueba Latencia Usada en levantamientos monohaz para determinar el retardo de tiempo entre su GPS y su ecosonda. Ver la presentación bajo ‘EQUIPO – Sincronización de Tiempo’ para más detalles.

4 PRUEBA ZDA Una prueba que determinar la confiabilidad de su $GPZDA y/o salida 1PPS para sincronización de tiempo. Ver la presentación bajo ‘EQUIPO – Sincronización de Tiempo’ para más detalles.

5 ECOGRAMA Usado para manualmente digitalizar un ecograma en papel para que pueda luego importarlo en el EDITOR MONOHAZ.

6 EDITOR ISÓBATAS  Le permite hasta ‘arrastrar’ los vértices de un archivo isóbatas DXF.  Le permite reducir el número de vértices en una línea isóbata.

7 ENTRADA MANUAL ENTRADA MANUAL le permite entrar pares de distancia y profundidad y salvar los datos a un archivo de datos formato ALL. Esto puede ser usados para salvar datos ‘Tagline’ a un archivo de manera que pueda ser usado en HYPACK. AVI

8 METADATA METADATA crea un archivo de metadatos compatible con FDGC. También puede crear un archivo METADATOS al hacer clic derecho en el nombre del archivo XYZ en el Listado de Archivos de Datos. Programa Simplificado Programa que cumple lo establecido en FGDC AVI

9 ENCONTRAR RUTA El usuario recorre el centro del río, salvando datos de posición y procesándolo a un archivo formato ALL editado en SBMAX. ENCONTRAR RUTA creará una línea planeada que concuerda con la “ruta” del archivo editado usando ‘n’ puntos de ruta (10 en esto ejemplo)

10 UNIR XYZ Datos HIDRO Datos TOPO Une datos hidrográficos y topográficos y los salva a formato ALL Editado. Cualquier punto topográfico XYZ dentro de la distancia definida por el usuario de una línea planeada hidro es asignada a este archivo. Los archivos son re- secuenciados desde comienzo hasta el final.

11 Administrador XYZ Crea una base de datos que contiene todos los datos XYZ desde múltiples levantamientos y saca un archivo XYZ que contiene los sondajes mas recientes para toda el área. Mas detalles pueden ser encontrados en la presentación ‘Utilidades -Administrador XYZ’.

12 ID Fondo ID FONDO MARINO es usada para procesar su información Roxann y Eco PLUS para crear polígonos de clasificación del fondo y para reasignar clasificaciones a datos existentes. Ver presentación Seabed ID para más detalles.

13 Seabed Mapper Usado para re-clasificar info ID Fondo Marino usando un diagrama de clasificación actualizado (*.SIX) SEABED MAPPER Programa BRUTO o EDIT Archivos de Datos ID Fondo Cuadrado Nuevos Datos BRUTOS o EDITADOS Archivos con ID Actualizado

14 CUCHARAS (Buckets) Usado para crear un plan de excavación para trabajo con cuchara y excavadora de precisión.

15 Intersector  Crea un punto de transición de plantilla en cada lugar que un archivo de línea planeada (*.LNW) intersecta una polilínea 3D desde una Archivo DXF.  También puede sacar un archivo X-Y-Z de los puntos de intersección (LNW vs 3-D DXF)  Más Detalles en la presentación Utilidades CSV.

16 Generador LNW  Usado para crear un LNW al fijar una línea planeada (con plantilla) perpendicular a una polilínea DXF seleccionada por el usuario.  Detalles están en la presentación Utilidades CSV.

17 ESTADISTICAS DRAGADO  Desarrollado para USACE, ESTADISTICAS DRAGADO cuantifica cuanto material esta presente y cuanto ha sido removido: sobre diseño,sobre diseño, en la región de Sobreprofundidad permitida, yen la región de Sobreprofundidad permitida, y debajo de la plantilla Sobreprofundidad permitidadebajo de la plantilla Sobreprofundidad permitida

18 REPORTE DRAGADO  Permite al usuario mostrar actualizaciones diarias a colores de un archivo Matriz.

19 TRANSFORMACION DATUM Usado para calcular una transformación de 3 o 7-parámetros. Detalles en presentaciones de Geodesia….

20 CONVERSION GRILLAS Usado para convertir desde Lat-Long a X-Y y de regreso. Efectúa conversiones de altura cuando usa VDatum. Detalles en presentaciones de Geodesia….

21 CALCULO POLIGONAL Calcule una poligonal en el elipsoide. Requiere ángulos geodésicos y distancias geodésicas. No efectúa ningún cálculo o ajuste de cierre.

22 CONVERSION UNIDADES Convierte entre unidades de distancia o angulares.

23 CONVERSION PROYECTO Convierte todos los archivos en un proyecto HYPACK® desde una base geodésica a otra base geodésica. Ver Geodesia – Herramientas Geodésicas por detalles

24 LISTADO CONVERSION GEODESICA Convierte listados entre valores X-Y y Lat-Long.

25 COMQUERY Programa usado para verificar puertos COM disponibles para comunicación de datos. También disponible desde HYPACK® EQUIPO (HARDWARE).

26 Comtrol”s WCOM32 Probador puertos COM y grabador. Herramienta útil para depuración de sensores y captura de archivos de datos brutos. También disponible en HYPACK® EQUIPO (HARDWARE).

27 PERFIL ADCP Calcula el flujo a través de un río. Combina las habilidades de los mas viejos programas PERFIL ADCP y ADCP a DXF. Ver la presentación ‘Utilidades – ADCP’ para más detalles.

28 ACDP ‘IN SITU’  Usado para analizar datos ADCP desde instalaciones ADCP in situ.  Diseñado para trabajar con registro interno de datos desde: RD instrumentsRD instruments SONTEKSONTEK NortechNortech

29 DISEÑO AVANZADO DE CANAL (ACD) ACD crea una superficie 3D al conectar nodos X-Y-Z en caras planas. Estas superficies son salvadas a archivos CHN. Archivos CHN son usados En DREDGEPACK® para generar perfiles en tiempo real y en MODELO TIN para calcular volúmenes. DISEÑO CANAL esta ahora incorporado en ACD. Ver la presentación DISEÑO AVANZADO DE CANAL para más detalles.

30 REPORTERO CONDICION CANAL (CCR) Determine la ‘profundidad de control’ para sus secciones de canal de acuerdo con los requerimientos de NOAA. Detalles en la presentación REPORTERO CONDICION CANAL.

31 NUBE - CLOUD  Muestra y Edita datos Multihaz y de Láser Topográfico  Tiene su propia presentación bajo ‘HYSWEEP’.

32 NIVELES PERFORACION  Usado para definir niveles de diferentes materiales para entrada a CSV  Trabaja solo con el Método Chino1 AEA 1.  Ver la presentación bajo ‘Secciones Transversales y Volúmenes - Programas de Utilidades.’

33 ESTADISTICAS CRUCES VERIFICACION Calcula diferencias en el valor z entre líneas regulares y de verificación y genera estadísticas. Detalles son dados en la presentación SELECCION DE SONDAJES bajo Edición Monohaz.

34 PROCESAMIENTO SUB-BOTTOM  Usado para digitalizar capas reflectivas y blancos desde datos SBP grabados en SURVEY.  Tiene su propia presentación.

35 XYZ A MTX Automatiza la creación de archivos MTX Llenos desde datos XYZ.

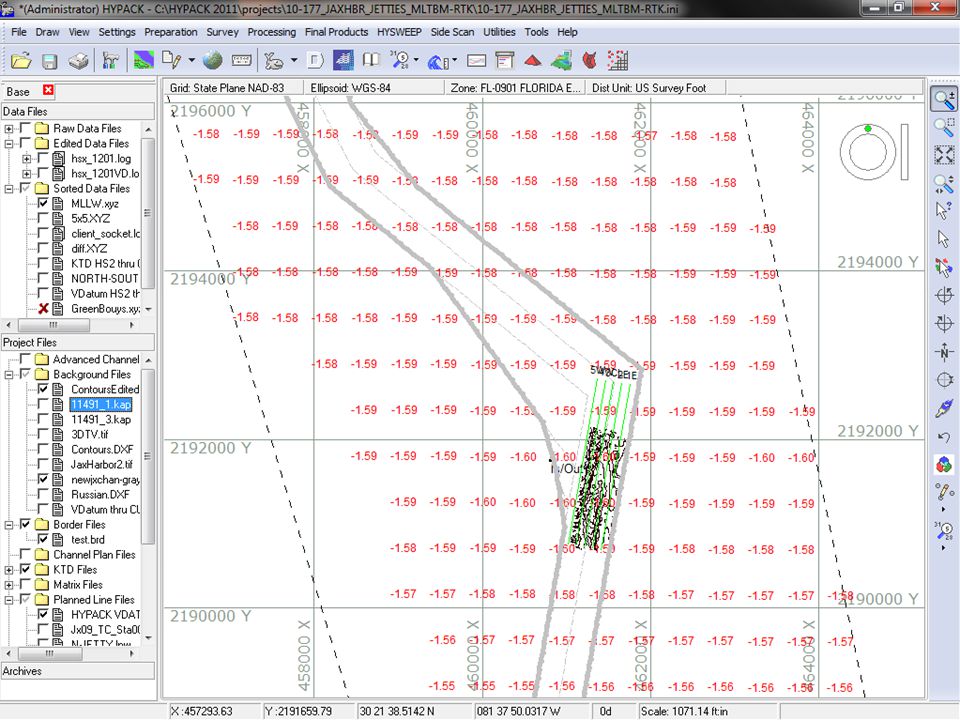

36 VDatum hasta XYZ  Exporta un archivo XYZ donde Z igual a la separación entre el Datum Cartográfico y el Geoide de Referencia (NGVD88).  Limita la exportación a un área encerrada por un archivo de Borde HYPACK. NO ESTA DISPONIBLE DESDE EL MENU POR DEFECTO DE HYPACK. PUEDE INCLUIRLO EN EL MENU HERRAMIENTAS AL ESTABLECERLO COMO SE MUESTRA ARRIBA.
