HERRAMIENTAS DE CORTE PARA EL PROCESAMIENTO MECÁNICO

Presentación del tema: "HERRAMIENTAS DE CORTE PARA EL PROCESAMIENTO MECÁNICO"— Transcripción de la presentación:

1 HERRAMIENTAS DE CORTE PARA EL PROCESAMIENTO MECÁNICO
INTRODUCCION A LOS ÚTILES DE CORTE. TIPOS DE OPERACIONES Y DE PROCESOS EN EL MECANIZADO. VARIEDAD Y CLASIFICACIONES DE LAS HERRAMIENTAS DE CORTE. SELECCIÓN DE LAS HERRAMIENTAS. BURIL DE ACERO SUPER RÁPIDO PARA TORNO.

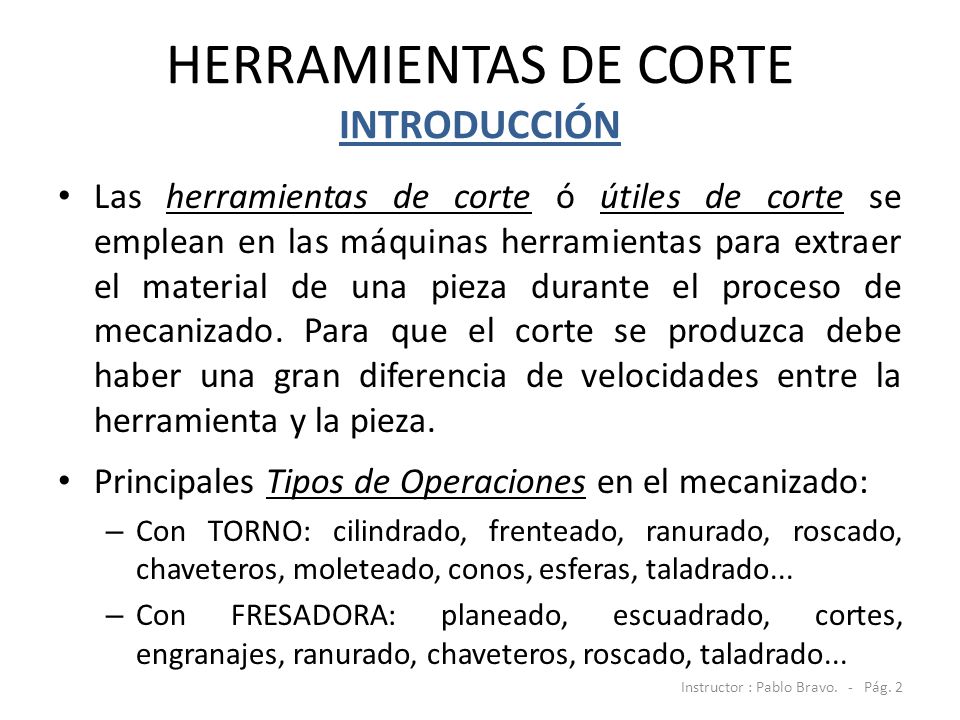

2 HERRAMIENTAS DE CORTE INTRODUCCIÓN
Las herramientas de corte ó útiles de corte se emplean en las máquinas herramientas para extraer el material de una pieza durante el proceso de mecanizado. Para que el corte se produzca debe haber una gran diferencia de velocidades entre la herramienta y la pieza. Principales Tipos de Operaciones en el mecanizado: Con TORNO: cilindrado, frenteado, ranurado, roscado, chaveteros, moleteado, conos, esferas, taladrado... Con FRESADORA: planeado, escuadrado, cortes, engranajes, ranurado, chaveteros, roscado, taladrado...

3 HERRAMIENTAS DE CORTE INTRODUCCIÓN
Tipos de Procesos en el mecanizado: DESBASTE: consiste en remover la mayor cantidad de material en el menor tiempo posible y de la forma más eficiente posible (relación temp. por fricción – vida útil filo de herr.). ACABADO: el volumen de material a remover es menor, y el objetivo es obtener superficies que cumplan con exigencias de rugosidad y tolerancias (disminuye el avance y la profundidad de corte, aumenta Vc, influye también el radio de punta de la herramienta).

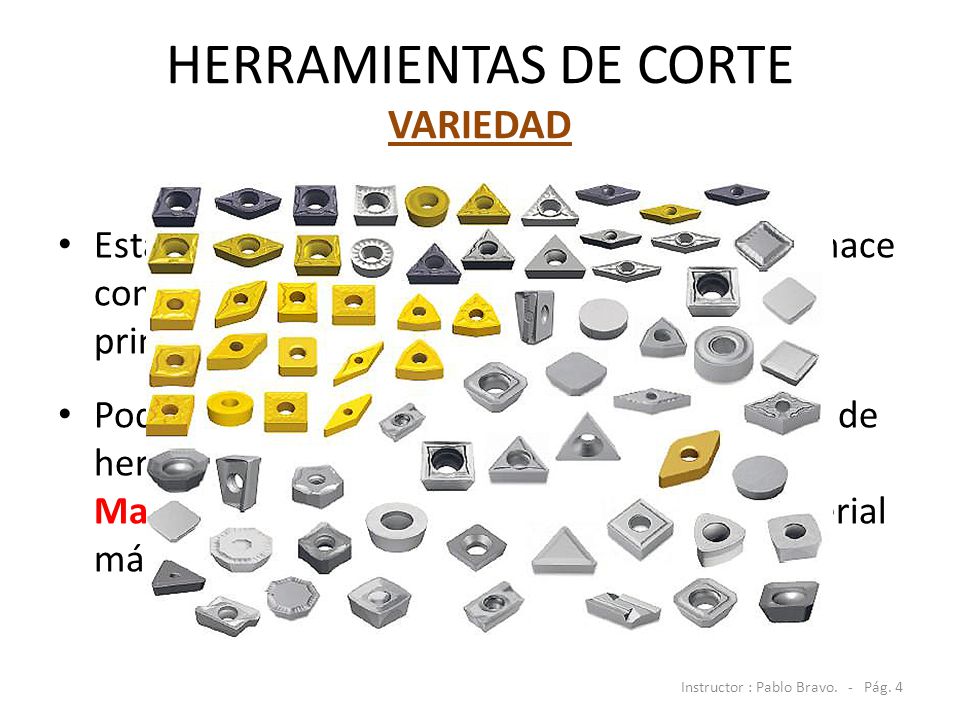

4 HERRAMIENTAS DE CORTE VARIEDAD
Esta gran variedad de herramientas de corte hace compleja la identificación de cada una, principalmente de los insertos recambiables!. Podemos empezar por definir Dos Categorías de herramientas de corte: Enterizas de un Único Material y las que tienen Insertos de un material más duro.

5 HERRAMIENTAS DE CORTE Ejemplos en las DOS CATEGORÍAS
Herramientas Enterizas de un Único Material: Herramientas con Insertos:

6 HERRAMIENTAS DE CORTE Clasificación de las Herr. De Corte
Además de las ‘dos categorías’ antes mencionadas existen diferentes formas de clasificación de las herramientas de corte: Por N° Filos: mono-cortantes o multi-cortantes. Por Tipo de Mov. De Corte: Fijo, Contra el Material, En Contra Dirección. Por Tipo de Viruta: continua, en comas o polvo. Por Tipo de Máquina que las utiliza: torno, fresadora, etc. Por Tipo de Material: composición (indica Dureza, Temp. Máx. de trabajo sin perder el filo y Vc.).

7 HERRAMIENTAS DE CORTE CLASIFICACIÓN por Tipo de Material
Esta información sirve para empezar a comprender como seleccionar la herramienta adecuada en cada trabajo: NOMBRE TEMP. Máx. x fricción Vc. de referencia [m/min.] OBSERVACIONES Acero al carbono (W.S.) 300° C < 10 Acero no aleado. 0,5 a 1,5% C. En desuso. Afilable. Acero Rápido (H.S.) 600° C 15 – 18 Acero aleado con: Co, W, Cr, V, Mo y otros. Acero Súper Rápido (H.S.S.) 700° C 30 – 60 Acero con alto % Co (12,18,24%). Stelita 900° C 20 – 140 Aleación C-Co-Cr-W-Si-Mn-Fe con alto contenido de Co y Cr, y mínimo % de Fe. No admite tratamiento térmico. En desuso. Afilable.

8 HERRAMIENTAS DE CORTE CLASIFICACIÓN por Tipo de Material
NOMBRE TEMP. Máx. x fricción Vc. de referencia [m/min.] OBSERVACIONES Carburos Metálicos (H.M.) 1000° C 60 – 300 Se presentan en plaquitas y enterizas, hay 3 clases: Mono carburos: Carburo de Tungsteno (WC), y Co el aglutinante. Bicarburos: WC + TiC (carburo de Titanio), con liga de Co. Tricarburos: WC+TiC+TaC (tantalio), y liga de Co. Algunas de estas herr. vienen con recubrimiento para mayores exigencias. En el mecanizado de aceros corrientes la viruta se adhiere a los monocarburos a Temp. de ° C. y en los bicarburos a una Temp. de ° C. Esto implica buena refrigeración en el mecanizado. Afilable, salvo las que tienen recubrimiento.

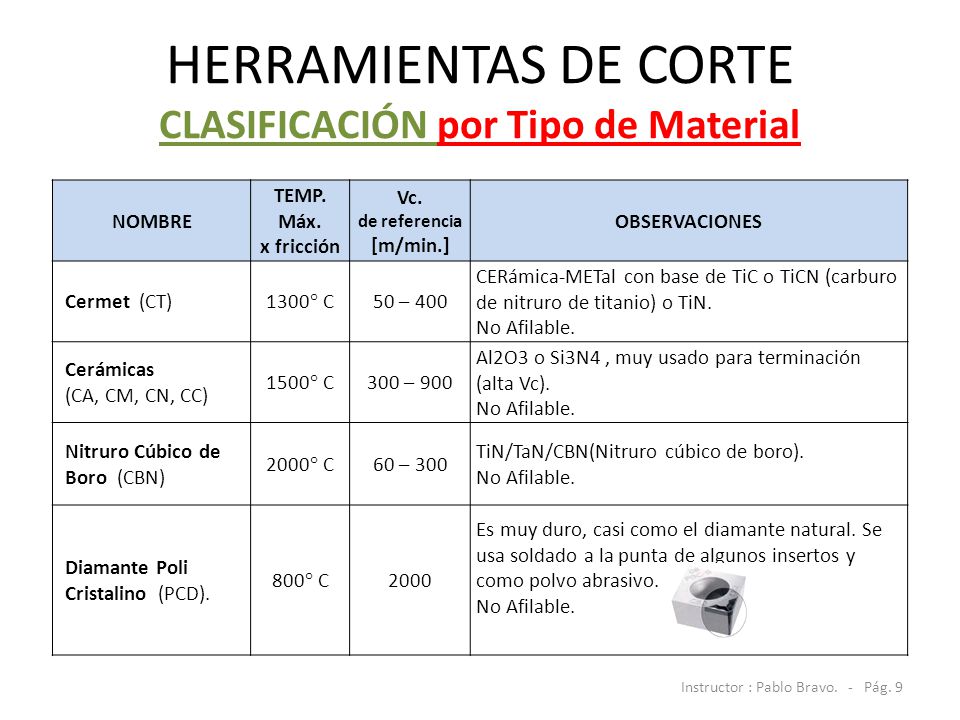

9 HERRAMIENTAS DE CORTE CLASIFICACIÓN por Tipo de Material
NOMBRE TEMP. Máx. x fricción Vc. de referencia [m/min.] OBSERVACIONES Cermet (CT) 1300° C 50 – 400 CERámica-METal con base de TiC o TiCN (carburo de nitruro de titanio) o TiN. No Afilable. Cerámicas (CA, CM, CN, CC) 1500° C 300 – 900 Al2O3 o Si3N4 , muy usado para terminación (alta Vc). Nitruro Cúbico de Boro (CBN) 2000° C 60 – 300 TiN/TaN/CBN(Nitruro cúbico de boro). Diamante Poli Cristalino (PCD). 800° C 2000 Es muy duro, casi como el diamante natural. Se usa soldado a la punta de algunos insertos y como polvo abrasivo.

10 HERRAMIENTAS DE CORTE SELECCIÓN
Hemos visto una gran variedad de herramientas de corte, y para seleccionar la adecuada en cada trabajo hay que definir algunos parámetros: Tipo de máquina herramienta (torno, fresadora…). Tipo de operación (cilindrado, roscado…). Tipo de proceso (desbaste o acabado). Propiedades del mat. a mecanizar (dureza y composición) Forma de la pieza (x ángulo de acceso para la herr.). Propiedades de la Herr. (composición, datos geométricos y tecnológicos como Va y Vc).

11 HERRAMIENTAS DE CORTE BURIL PARA TORNO de Acero Super Rápido.
1. Composición: Acero Super Rápido al Cobalto (Co HSS), “bits” (12, 18 y 24% Co), (> %Co = > %Co)

12 HERRAMIENTAS DE CORTE BURIL PARA TORNO de Acero Super Rápido.
2. Partes de la Herramienta:

13 HERRAMIENTAS DE CORTE BURIL PARA TORNO de Acero Super Rápido.
3. Ángulos para el afilado:

14 HERRAMIENTAS DE CORTE BURIL PARA TORNO de Acero Super Rápido.
4. Valores de Ángulos según Material a mecanizar:

15 Fin…
