1 Miguel Hernández Consultor Pre-venta I.T. MVP / MCTS Windows Server Virtualization mhernandez@zerkana.com http://undercpd.blogspot.com

2 Overview Hyper-V R2 – Capacidades y tecnología Hyper-V R2 Sp1 Alta disponibilidad Formación Fundamentos Redes Almacenamiento Memoria Buenas prácticas

3

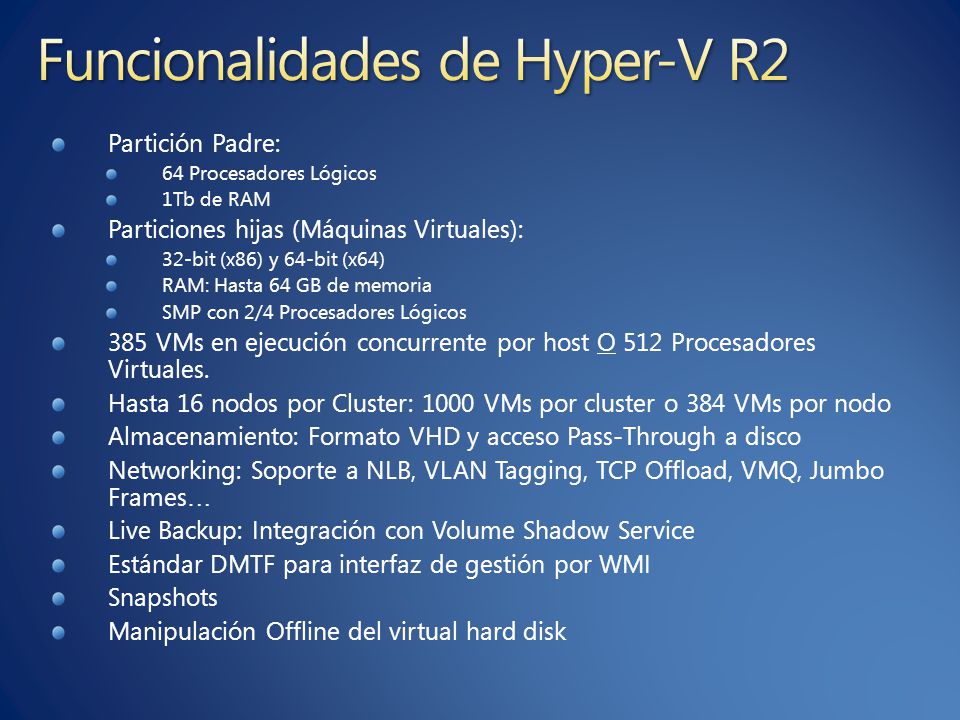

4 Partición Padre: 64 Procesadores Lógicos 1Tb de RAM Particiones hijas (Máquinas Virtuales): 32-bit (x86) y 64-bit (x64) RAM: Hasta 64 GB de memoria SMP con 2/4 Procesadores Lógicos 385 VMs en ejecución concurrente por host O 512 Procesadores Virtuales. Hasta 16 nodos por Cluster: 1000 VMs por cluster o 384 VMs por nodo Almacenamiento: Formato VHD y acceso Pass-Through a disco Networking: Soporte a NLB, VLAN Tagging, TCP Offload, VMQ, Jumbo Frames … Live Backup: Integración con Volume Shadow Service Estándar DMTF para interfaz de gestión por WMI Snapshots Manipulación Offline del virtual hard disk

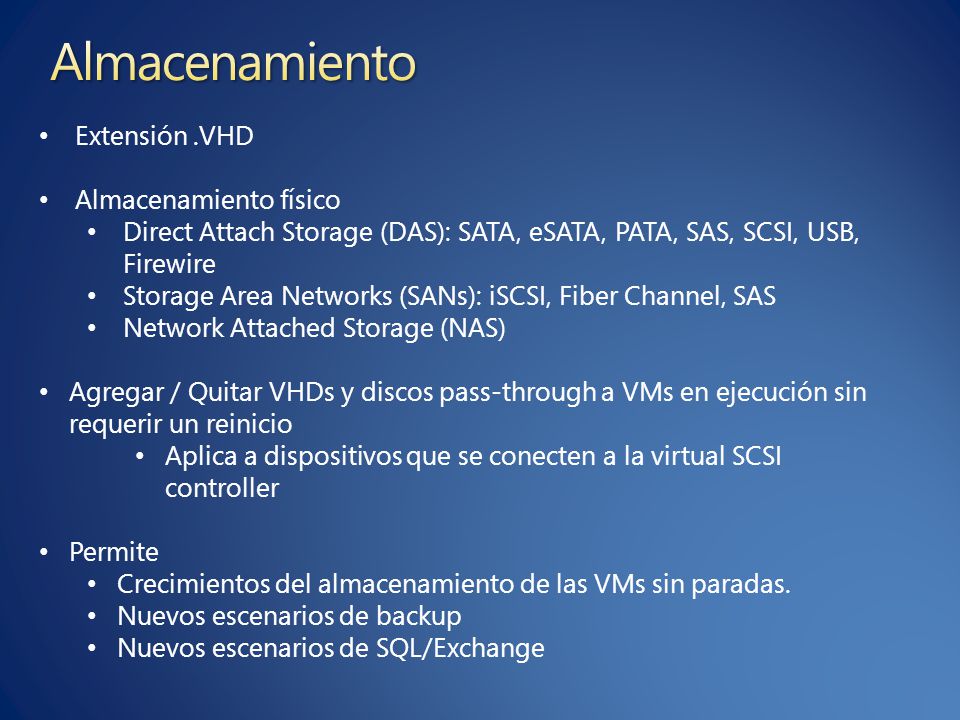

5 Extensión.VHD Almacenamiento físico Direct Attach Storage (DAS): SATA, eSATA, PATA, SAS, SCSI, USB, Firewire Storage Area Networks (SANs): iSCSI, Fiber Channel, SAS Network Attached Storage (NAS) Agregar / Quitar VHDs y discos pass-through a VMs en ejecución sin requerir un reinicio Aplica a dispositivos que se conecten a la virtual SCSI controller Permite Crecimientos del almacenamiento de las VMs sin paradas. Nuevos escenarios de backup Nuevos escenarios de SQL/Exchange

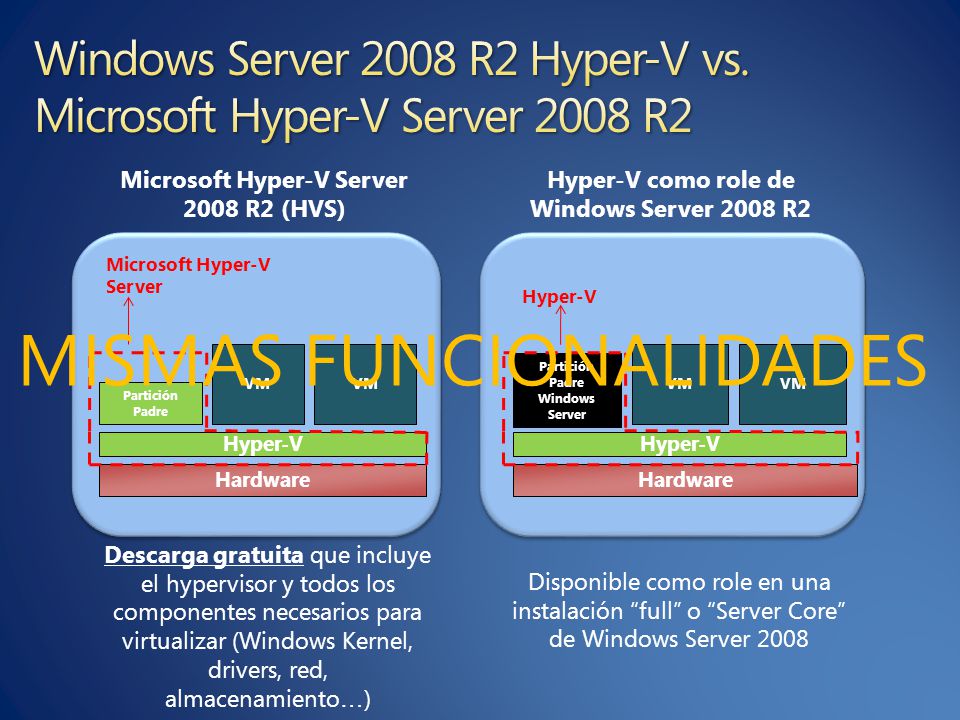

6 Microsoft Hyper-V Server 2008 R2 (HVS) Descarga gratuita que incluye el hypervisor y todos los componentes necesarios para virtualizar (Windows Kernel, drivers, red, almacenamiento … ) Hyper-V VM Hardware Partición Padre VM Microsoft Hyper-V Server Hyper-V como role de Windows Server 2008 R2 Disponible como role en una instalación “full” o “Server Core” de Windows Server 2008 Hyper-V VM Hardware Partición Padre Windows Server VM Hyper-V MISMAS FUNCIONALIDADES

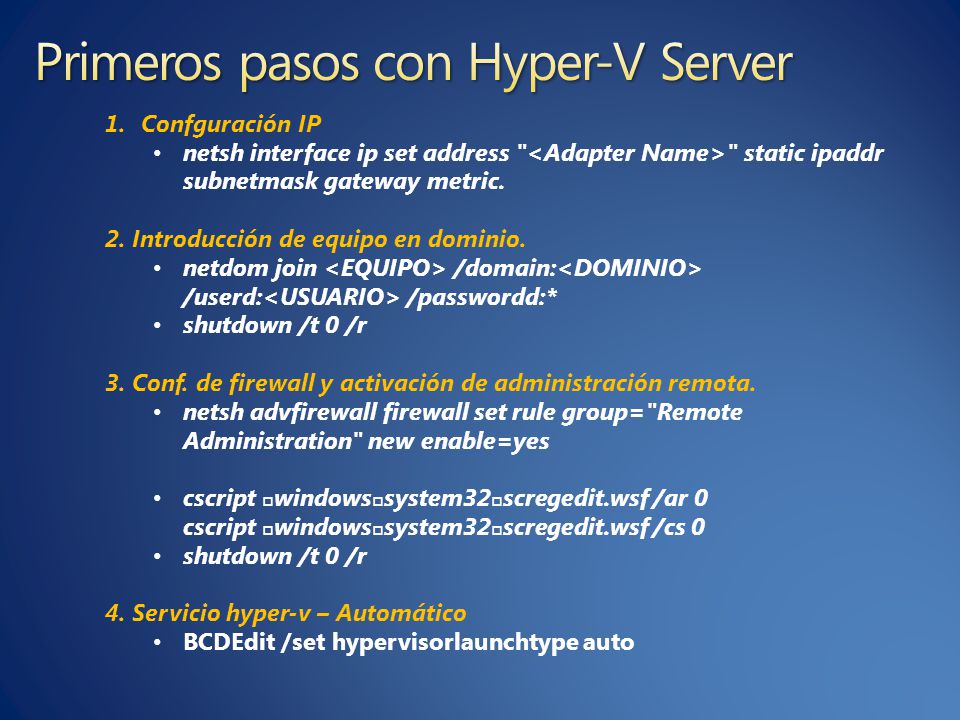

7 1. Confguración IP netsh interface ip set address " " static ipaddr subnetmask gateway metric. 2. Introducción de equipo en dominio. netdom join /domain: /userd: /passwordd:* shutdown /t 0 /r 3. Conf. de firewall y activación de administración remota. netsh advfirewall firewall set rule group="Remote Administration" new enable=yes cscript \ windows \ system32 \ scregedit.wsf /ar 0 cscript \ windows \ system32 \ scregedit.wsf /cs 0 shutdown /t 0 /r 4. Servicio hyper-v – Automático BCDEdit /set hypervisorlaunchtype auto i

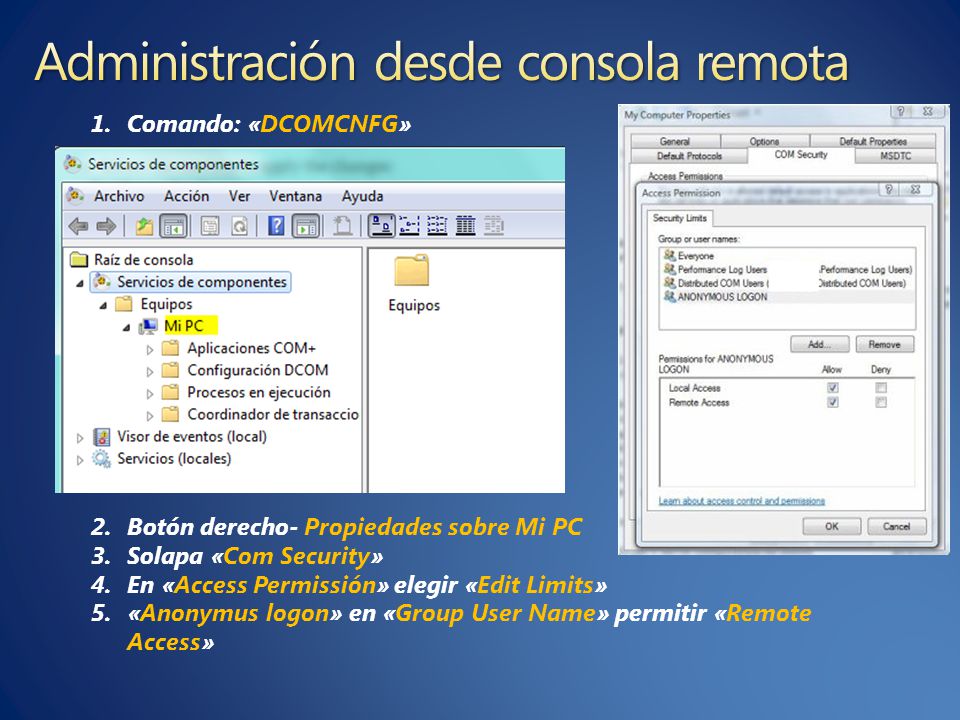

8 1. Comando: « DCOMCNFG » 2. Botón derecho- Propiedades sobre Mi PC 3. Solapa « Com Security » 4. En « Access Permissión » elegir « Edit Limits » 5.« Anonymus logon » en « Group User Name » permitir « Remote Access »

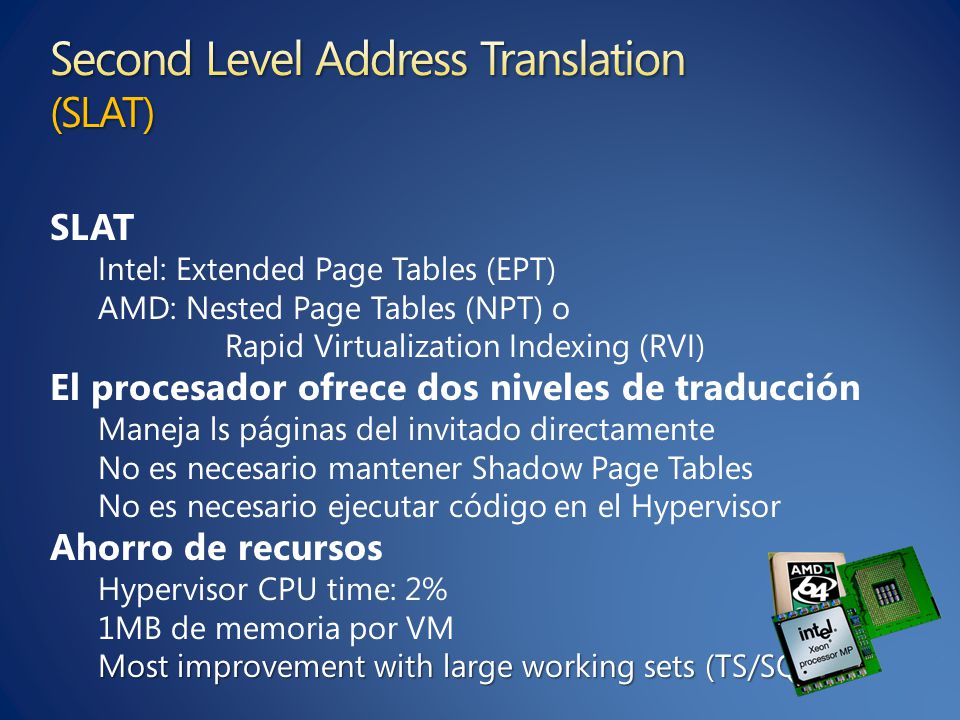

9 SLAT Intel: Extended Page Tables (EPT) AMD: Nested Page Tables (NPT) o Rapid Virtualization Indexing (RVI) El procesador ofrece dos niveles de traducción Maneja ls páginas del invitado directamente No es necesario mantener Shadow Page Tables No es necesario ejecutar código en el Hypervisor Ahorro de recursos Hypervisor CPU time: 2% 1MB de memoria por VM Most improvement with large working sets (TS/SQL)

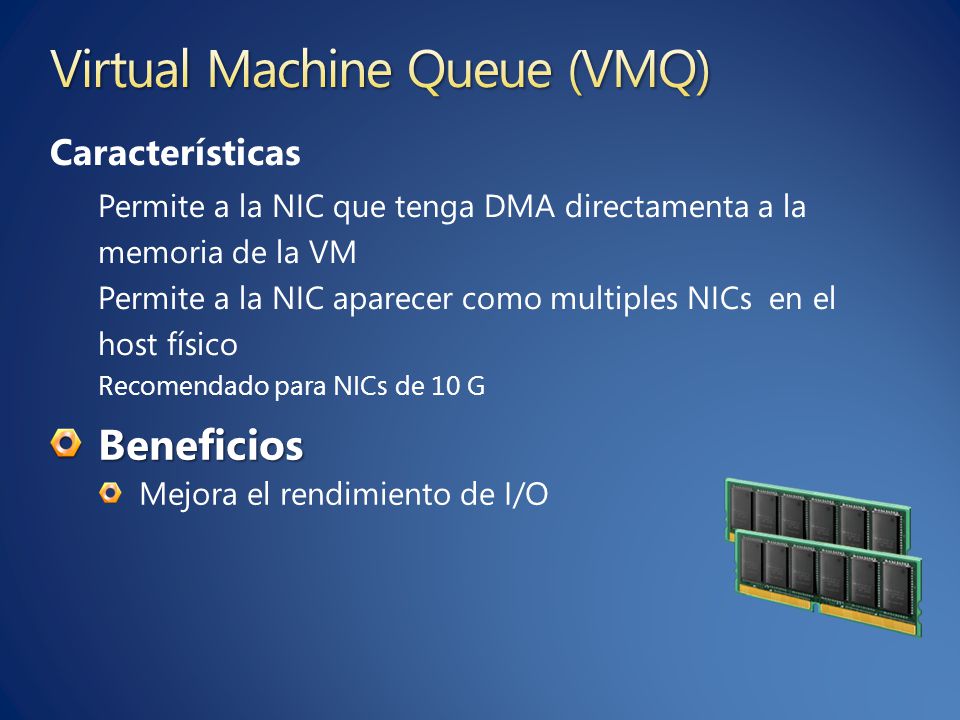

10 Características Permite a la NIC que tenga DMA directamenta a la memoria de la VM Permite a la NIC aparecer como multiples NICs en el host físico Recomendado para NICs de 10 G Beneficios Mejora el rendimiento de I/O

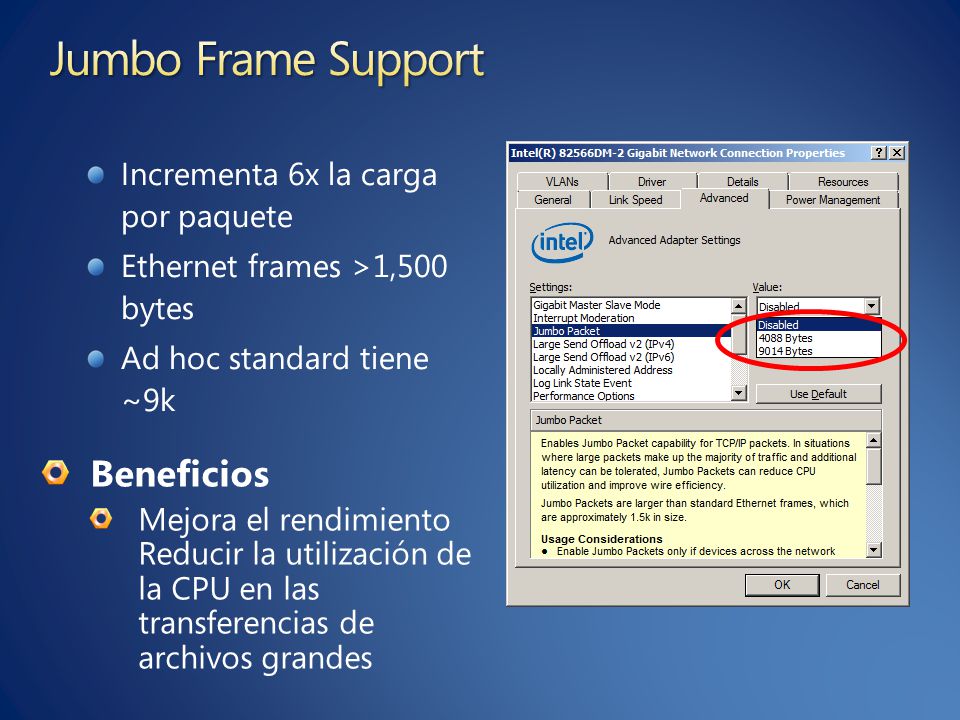

11 Incrementa 6x la carga por paquete Ethernet frames >1,500 bytes Ad hoc standard tiene ~9k Beneficios Mejora el rendimiento Reducir la utilización de la CPU en las transferencias de archivos grandes

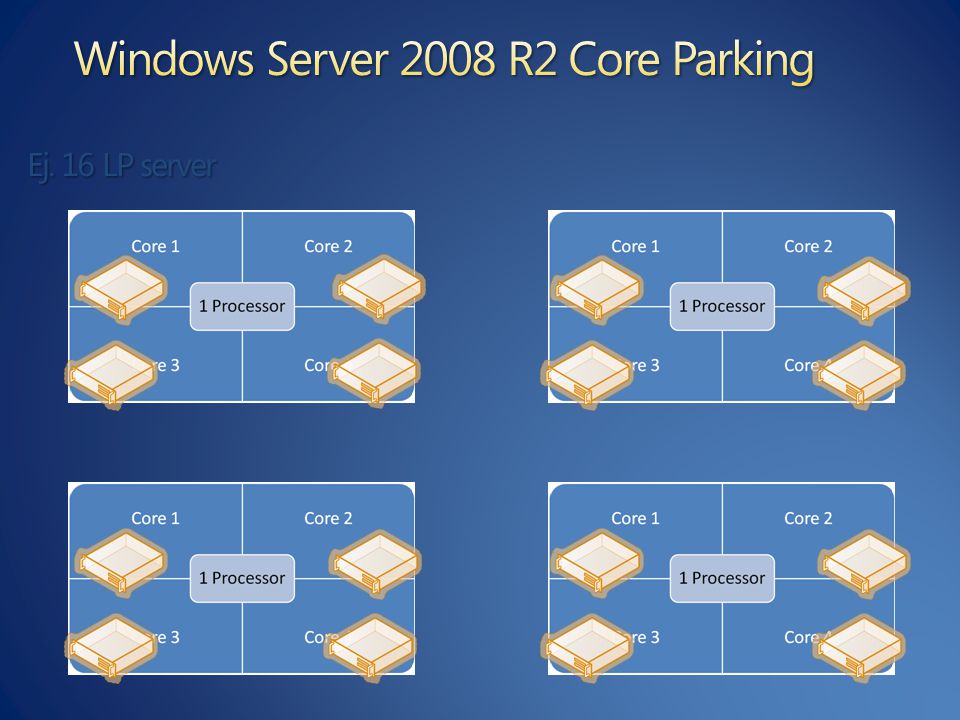

12

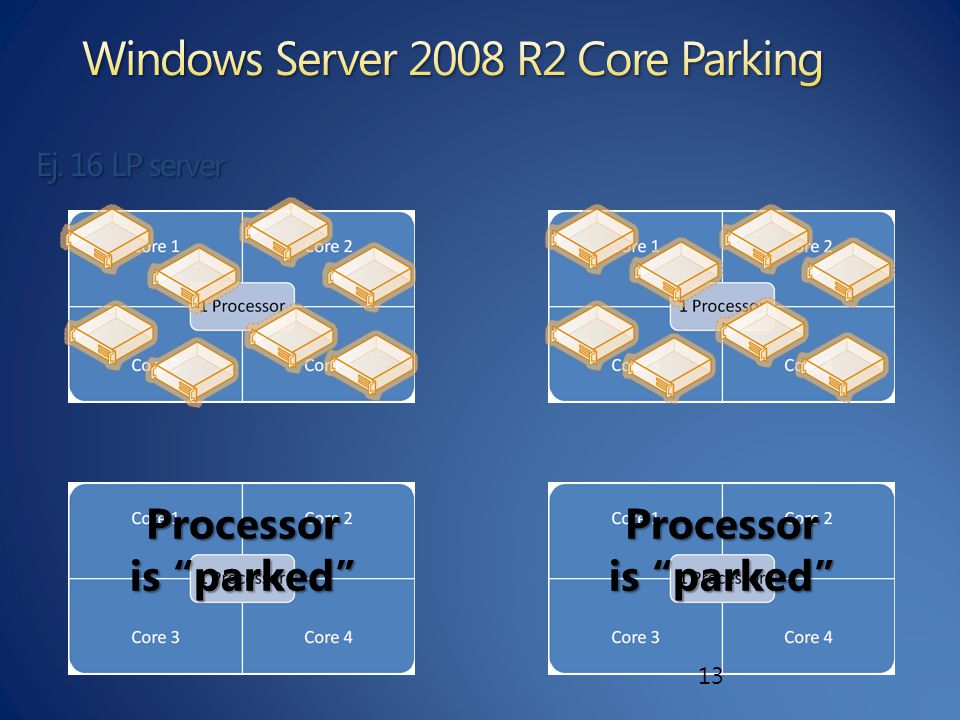

13 13

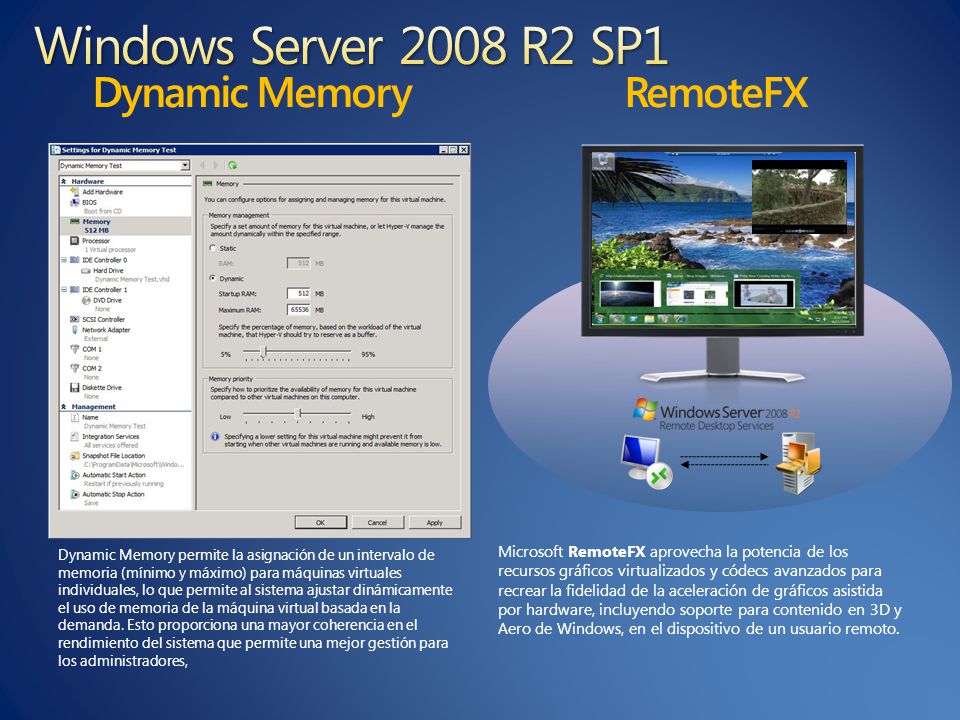

14 Microsoft RemoteFX aprovecha la potencia de los recursos gráficos virtualizados y códecs avanzados para recrear la fidelidad de la aceleración de gráficos asistida por hardware, incluyendo soporte para contenido en 3D y Aero de Windows, en el dispositivo de un usuario remoto. Dynamic Memory permite la asignación de un intervalo de memoria (mínimo y máximo) para máquinas virtuales individuales, lo que permite al sistema ajustar dinámicamente el uso de memoria de la máquina virtual basada en la demanda. Esto proporciona una mayor coherencia en el rendimiento del sistema que permite una mejor gestión para los administradores, Dynamic MemoryRemoteFX

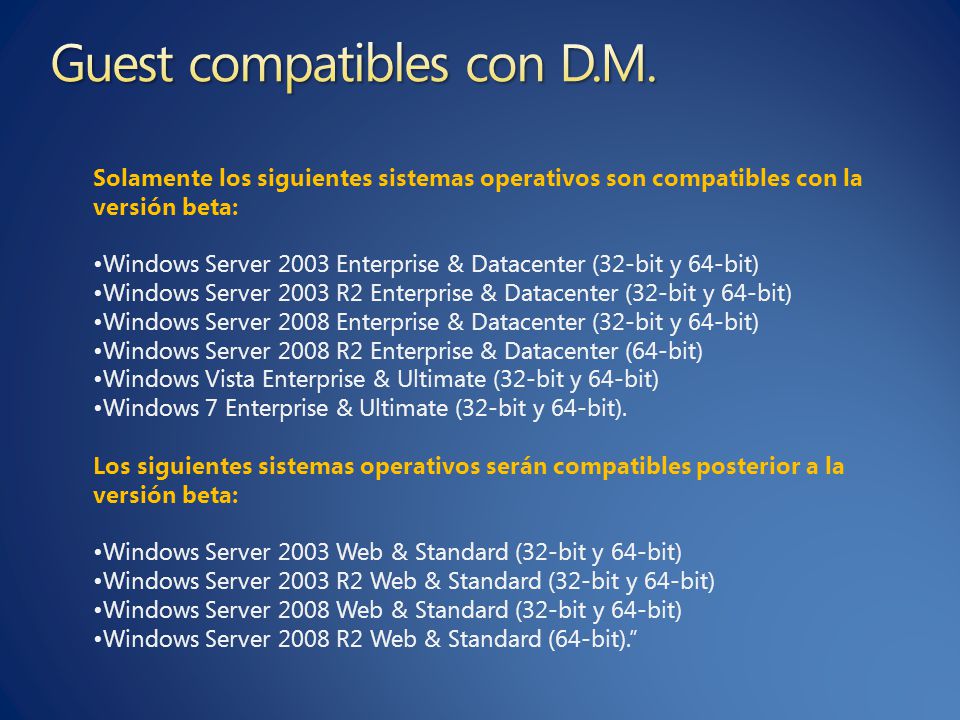

15 Solamente los siguientes sistemas operativos son compatibles con la versión beta: Windows Server 2003 Enterprise & Datacenter (32-bit y 64-bit) Windows Server 2003 R2 Enterprise & Datacenter (32-bit y 64-bit) Windows Server 2008 Enterprise & Datacenter (32-bit y 64-bit) Windows Server 2008 R2 Enterprise & Datacenter (64-bit) Windows Vista Enterprise & Ultimate (32-bit y 64-bit) Windows 7 Enterprise & Ultimate (32-bit y 64-bit). Los siguientes sistemas operativos serán compatibles posterior a la versión beta: Windows Server 2003 Web & Standard (32-bit y 64-bit) Windows Server 2003 R2 Web & Standard (32-bit y 64-bit) Windows Server 2008 Web & Standard (32-bit y 64-bit) Windows Server 2008 R2 Web & Standard (64-bit).”

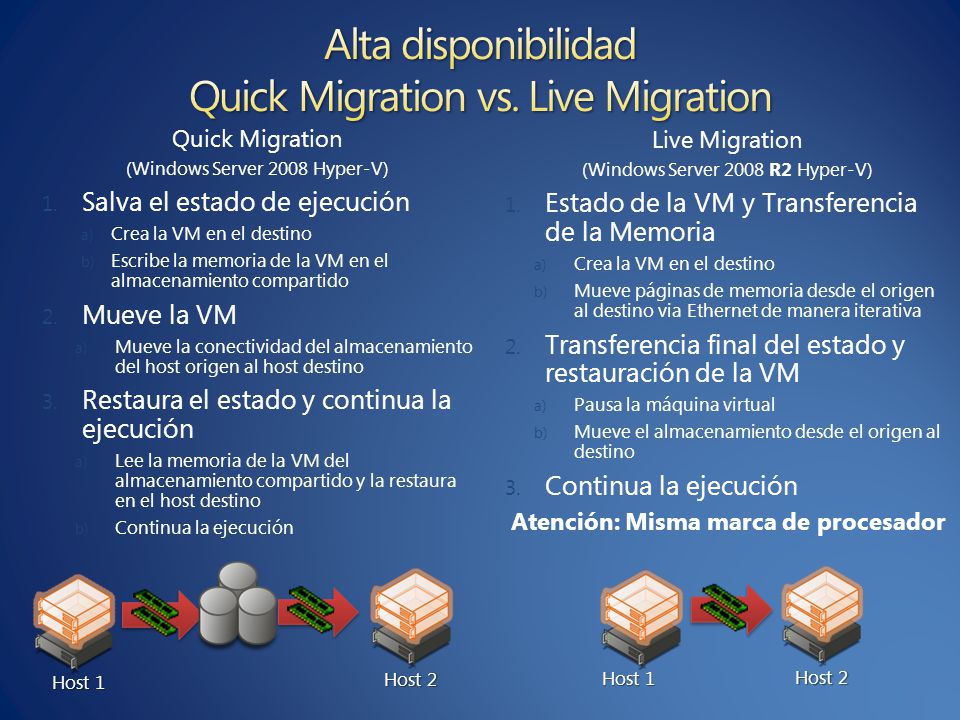

16 Quick Migration (Windows Server 2008 Hyper-V) 1. Salva el estado de ejecución a) Crea la VM en el destino b) Escribe la memoria de la VM en el almacenamiento compartido 2. Mueve la VM a) Mueve la conectividad del almacenamiento del host origen al host destino 3. Restaura el estado y continua la ejecución a) Lee la memoria de la VM del almacenamiento compartido y la restaura en el host destino b) Continua la ejecución Live Migration (Windows Server 2008 R2 Hyper-V) 1. Estado de la VM y Transferencia de la Memoria a) Crea la VM en el destino b) Mueve páginas de memoria desde el origen al destino via Ethernet de manera iterativa 2. Transferencia final del estado y restauración de la VM a) Pausa la máquina virtual b) Mueve el almacenamiento desde el origen al destino 3. Continua la ejecución Atención: Misma marca de procesador Host 1 Host 2 Host 1 Host 2

17

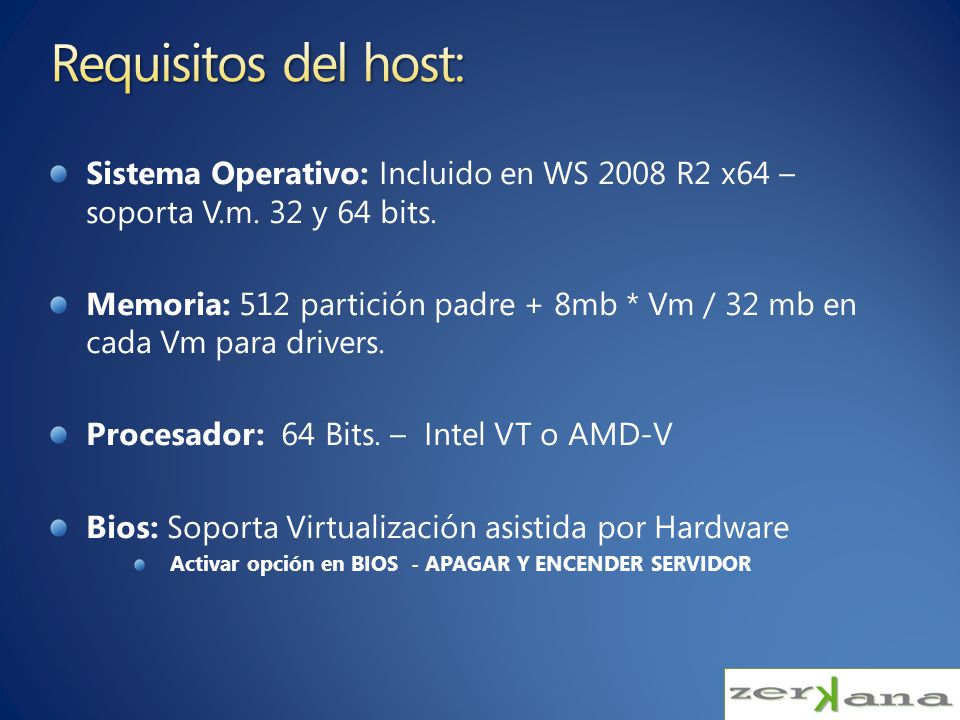

18 Sistema Operativo: Incluido en WS 2008 R2 x64 – soporta V.m. 32 y 64 bits. Memoria: 512 partición padre + 8mb * Vm / 32 mb en cada Vm para drivers. Procesador: 64 Bits. – Intel VT o AMD-V Bios: Soporta Virtualización asistida por Hardware Activar opción en BIOS - APAGAR Y ENCENDER SERVIDOR

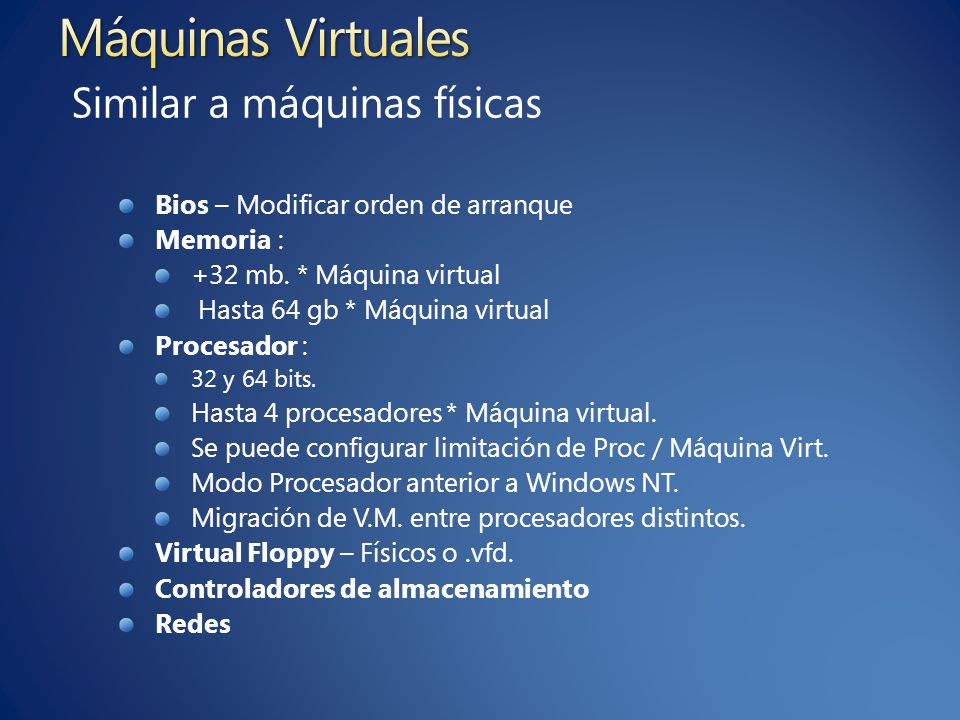

19 Similar a máquinas físicas Bios – Modificar orden de arranque Memoria : +32 mb. * Máquina virtual Hasta 64 gb * Máquina virtual Procesador : 32 y 64 bits. Hasta 4 procesadores * Máquina virtual. Se puede configurar limitación de Proc / Máquina Virt. Modo Procesador anterior a Windows NT. Migración de V.M. entre procesadores distintos. Virtual Floppy – Físicos o.vfd. Controladores de almacenamiento Redes

20 Vm Services

21 Operating System Shutdwon: Ordena un apagado ordenado en el servidor. Time Synchronization: Sincroniza la hora con el padre. Data Exchange: Escribe información referente a hyper-v en el registro del hijo o el padre. Hearbeat: Reporta el estado de la V.M. a través de un latido. Backup (volume snapshot): Ordena una instantanea de volumen en el «guest » ante un backup en el «host ».

22

23 Internas Externas Privadas

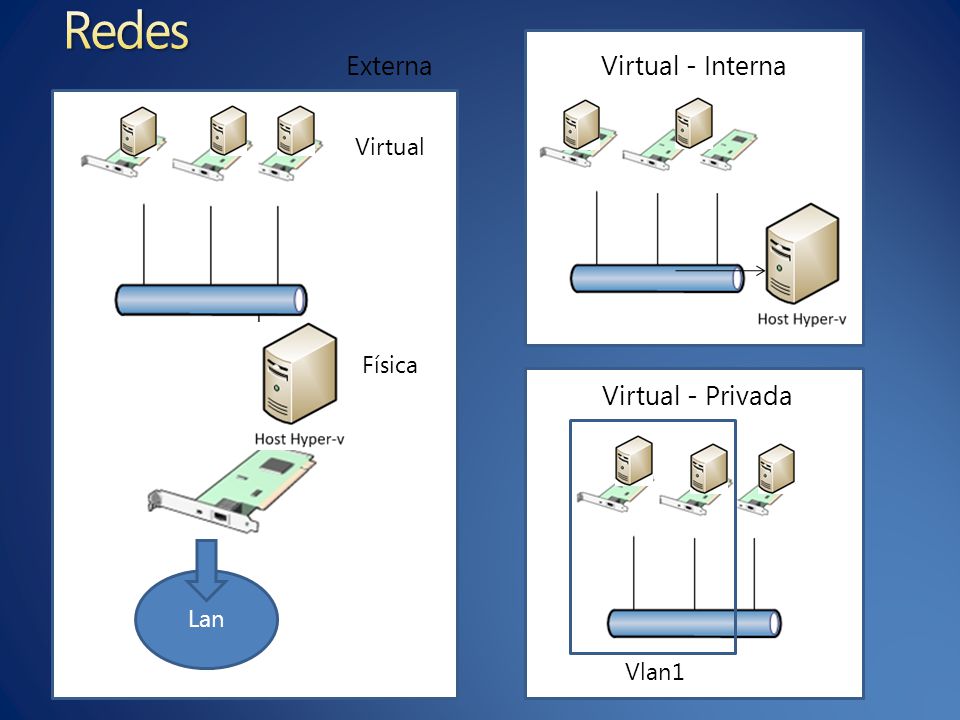

24 Física Virtual Lan Virtual - Interna Virtual - Privada j Externa Vlan1

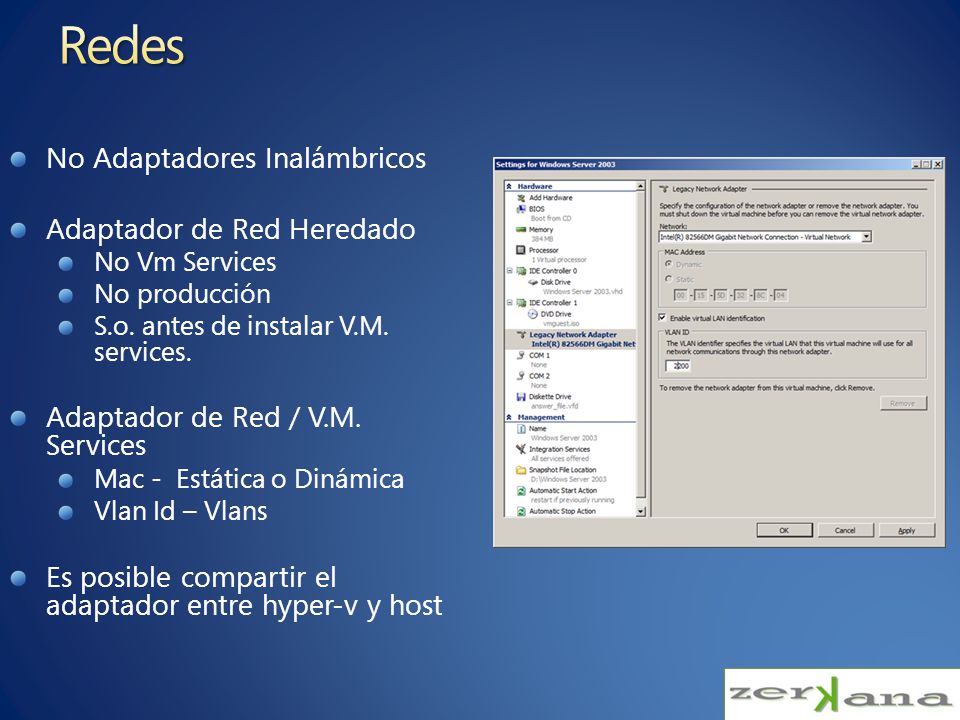

25 No Adaptadores Inalámbricos Adaptador de Red Heredado No Vm Services No producción S.o. antes de instalar V.M. services. Adaptador de Red / V.M. Services Mac - Estática o Dinámica Vlan Id – Vlans Es posible compartir el adaptador entre hyper-v y host

26 Un paquete de continuación de actualizaciones de Hyper-V está disponible para un equipo que ejecuta Windows Server 2008 R2 http://support.microsoft.com/kb/975354/es La conexión de red de una ejecución se pierde la máquina virtual de Hyper-V bajo intenso tráfico de red saliente en un equipo basado en Windows Server http://support.microsoft.com/kb/974909/es Network connectivity for a Windows Server 2003-based Hyper-V virtual machine is lost temporarily in Windows Server 2008 R2 http://support.microsoft.com/kb/981836/es

27

28 Ide Scsi

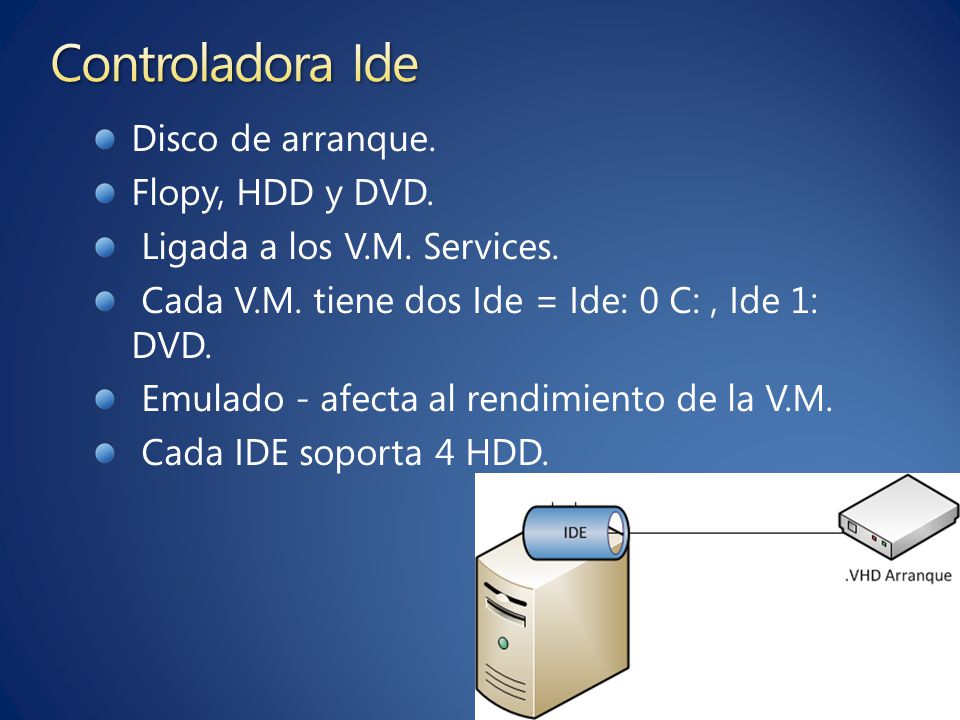

29 Disco de arranque. Flopy, HDD y DVD. Ligada a los V.M. Services. Cada V.M. tiene dos Ide = Ide: 0 C:, Ide 1: DVD. Emulado - afecta al rendimiento de la V.M. Cada IDE soporta 4 HDD.

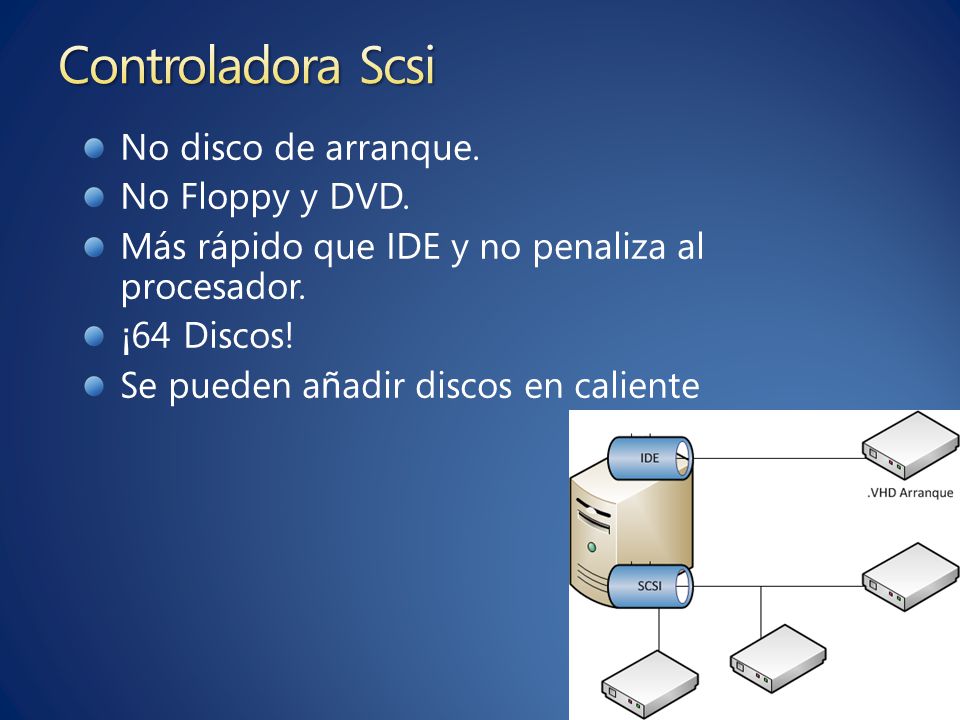

30 No disco de arranque. No Floppy y DVD. Más rápido que IDE y no penaliza al procesador. ¡ 64 Discos! Se pueden a ñ adir discos en caliente

31 Tama ñ o Fijo Tama ñ o Dinámico Pass-Trought Diferenciales

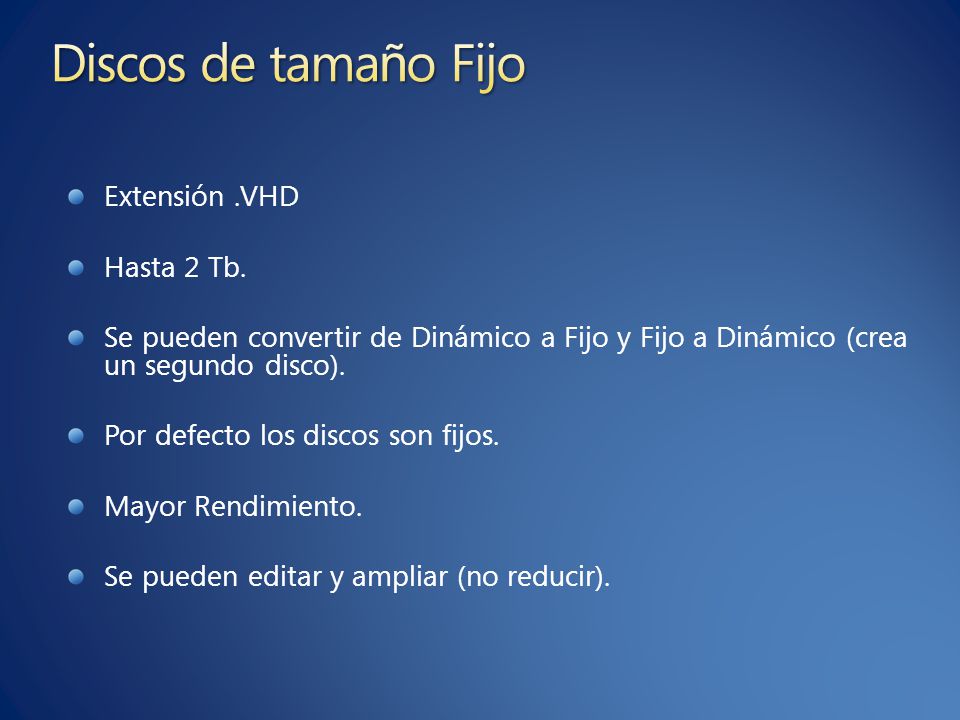

32 Extensión.VHD Hasta 2 Tb. Se pueden convertir de Dinámico a Fijo y Fijo a Dinámico (crea un segundo disco). Por defecto los discos son fijos. Mayor Rendimiento. Se pueden editar y ampliar (no reducir).

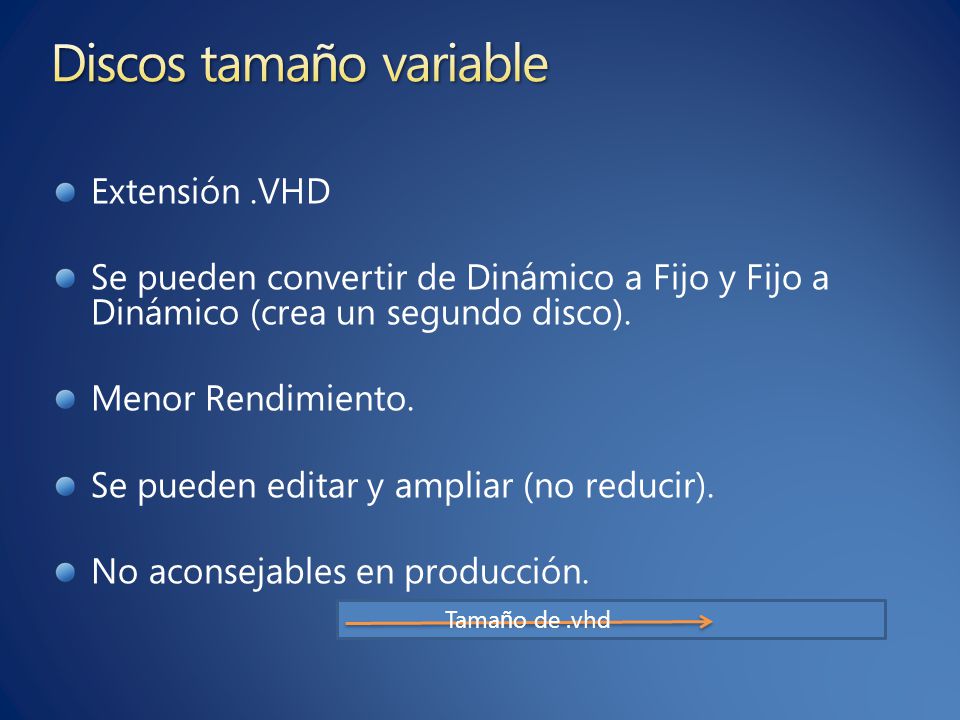

33 Extensión.VHD Se pueden convertir de Dinámico a Fijo y Fijo a Dinámico (crea un segundo disco). Menor Rendimiento. Se pueden editar y ampliar (no reducir). No aconsejables en producción. Tama ñ o de.vhd

34

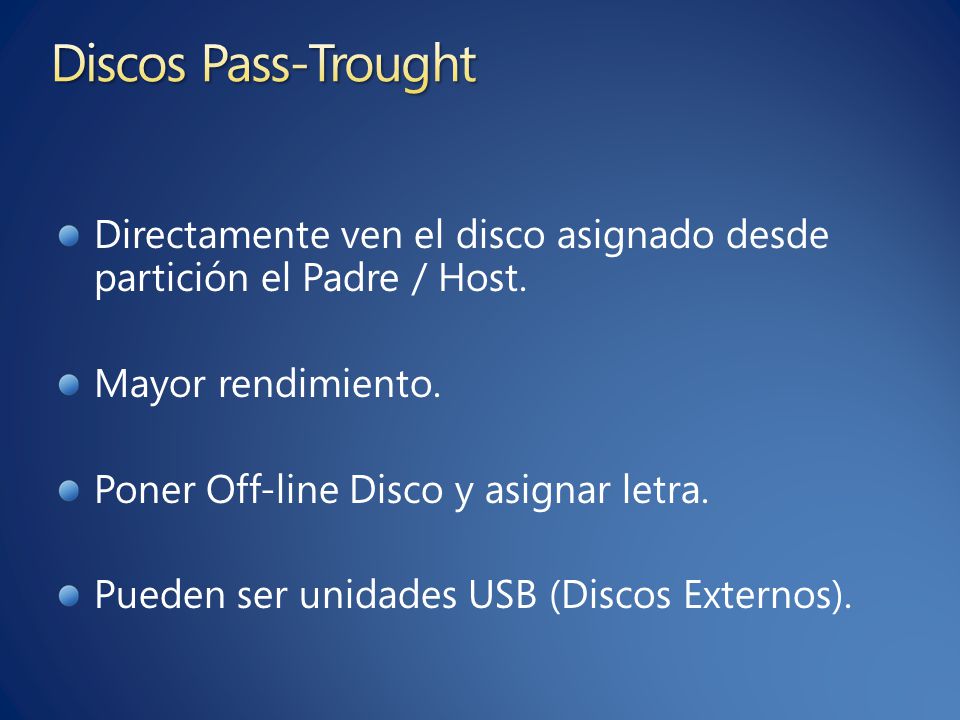

35 Directamente ven el disco asignado desde partición el Padre / Host. Mayor rendimiento. Poner Off-line Disco y asignar letra. Pueden ser unidades USB (Discos Externos).

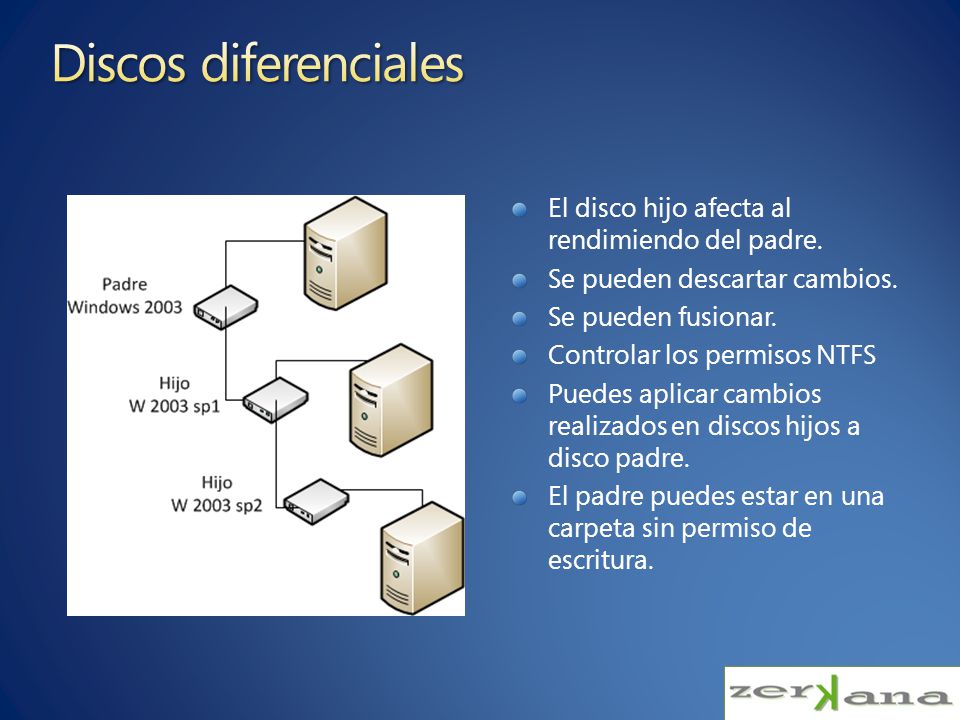

36 El disco hijo afecta al rendimiendo del padre. Se pueden descartar cambios. Se pueden fusionar. Controlar los permisos NTFS Puedes aplicar cambios realizados en discos hijos a disco padre. El padre puedes estar en una carpeta sin permiso de escritura.

37

38

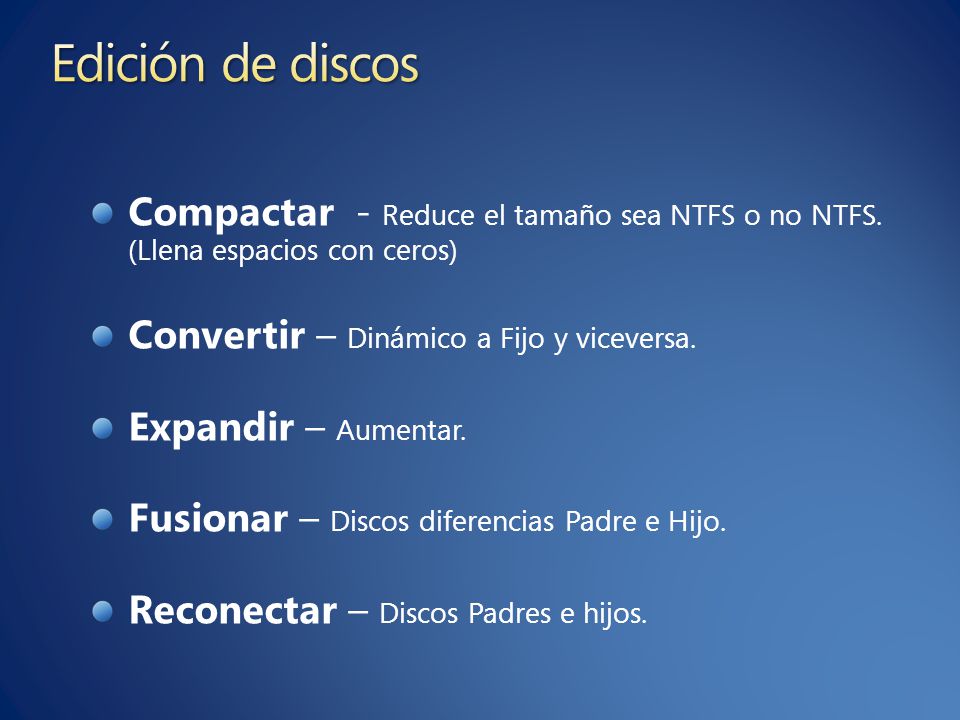

39 Compactar - Reduce el tama ñ o sea NTFS o no NTFS. (Llena espacios con ceros) Convertir – Dinámico a Fijo y viceversa. Expandir – Aumentar. Fusionar – Discos diferencias Padre e Hijo. Reconectar – Discos Padres e hijos.

40

41 Memoria en el host : 512mb. (aconsejable 1024mb.) partición padre + 8mb * Vm / 32 mb en cada Vm para drivers Cada Servidor virtual requiere la misma memoria que en físico Evita la paginación Asigna recursos «manualmente » estáticos de forma dinámica

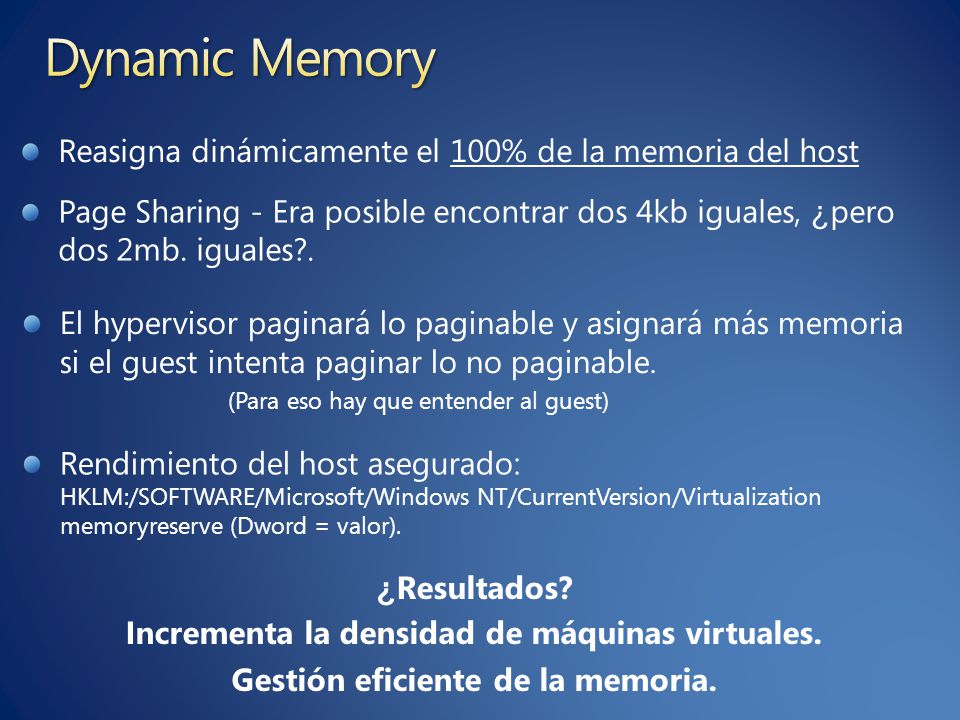

42 ¿ Resultados? Incrementa la densidad de máquinas virtuales. Gestión eficiente de la memoria. Reasigna dinámicamente el 100% de la memoria del host Page Sharing - Era posible encontrar dos 4kb iguales, ¿ pero dos 2mb. iguales?. El hypervisor paginará lo paginable y asignará más memoria si el guest intenta paginar lo no paginable. (Para eso hay que entender al guest) Rendimiento del host asegurado: HKLM:/SOFTWARE/Microsoft/Windows NT/CurrentVersion/Virtualization memoryreserve (Dword = valor).

43 ¿ Es posible asignar más memoria de la que hay? No asigna más memoria de la que hay. Incrementa la densidad de máquinas virtuales. Gestión eficiente de la memoria.

44 Memory Overcommit = Overbooking

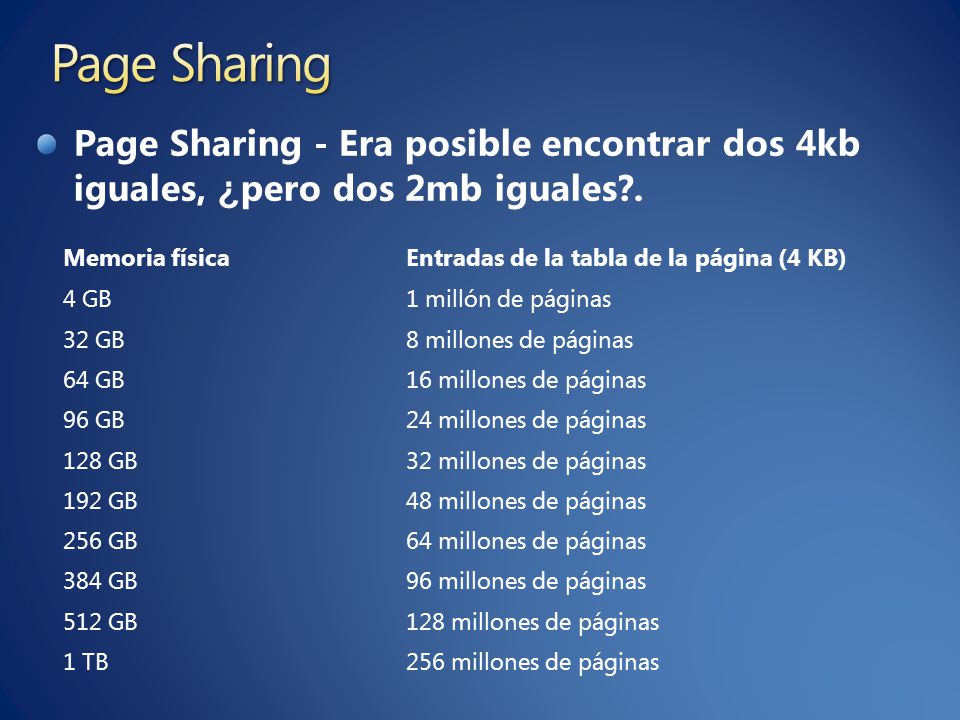

45 Memoria físicaEntradas de la tabla de la página (4 KB) 4 GB1 millón de páginas 32 GB8 millones de páginas 64 GB16 millones de páginas 96 GB24 millones de páginas 128 GB32 millones de páginas 192 GB48 millones de páginas 256 GB64 millones de páginas 384 GB96 millones de páginas 512 GB128 millones de páginas 1 TB256 millones de páginas Page Sharing - Era posible encontrar dos 4kb iguales, ¿ pero dos 2mb iguales?.

46

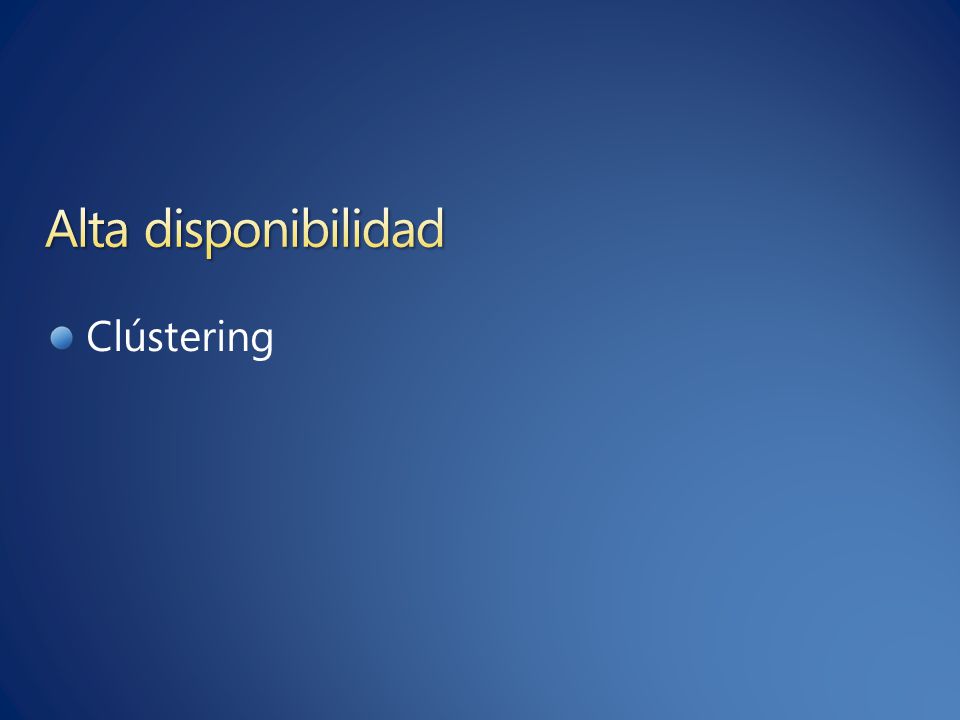

47 Clústering

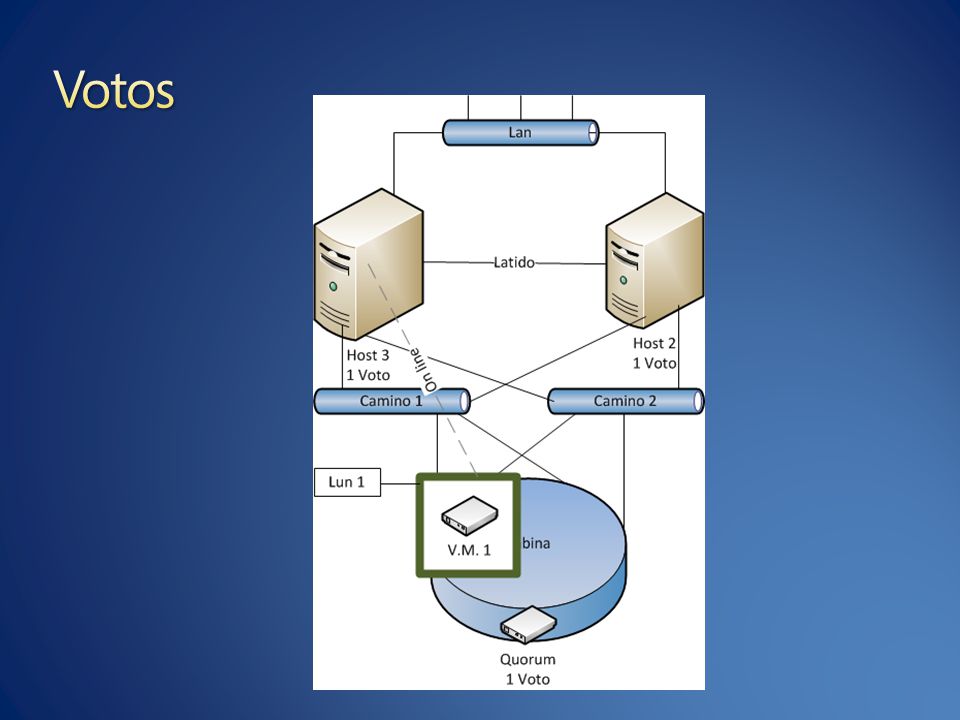

48

49

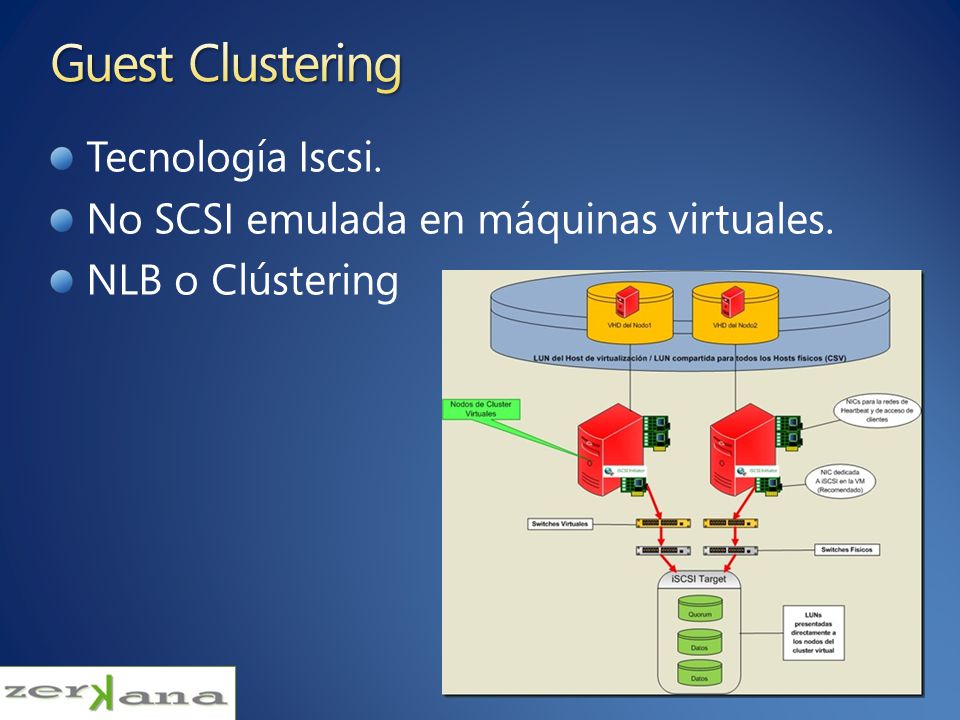

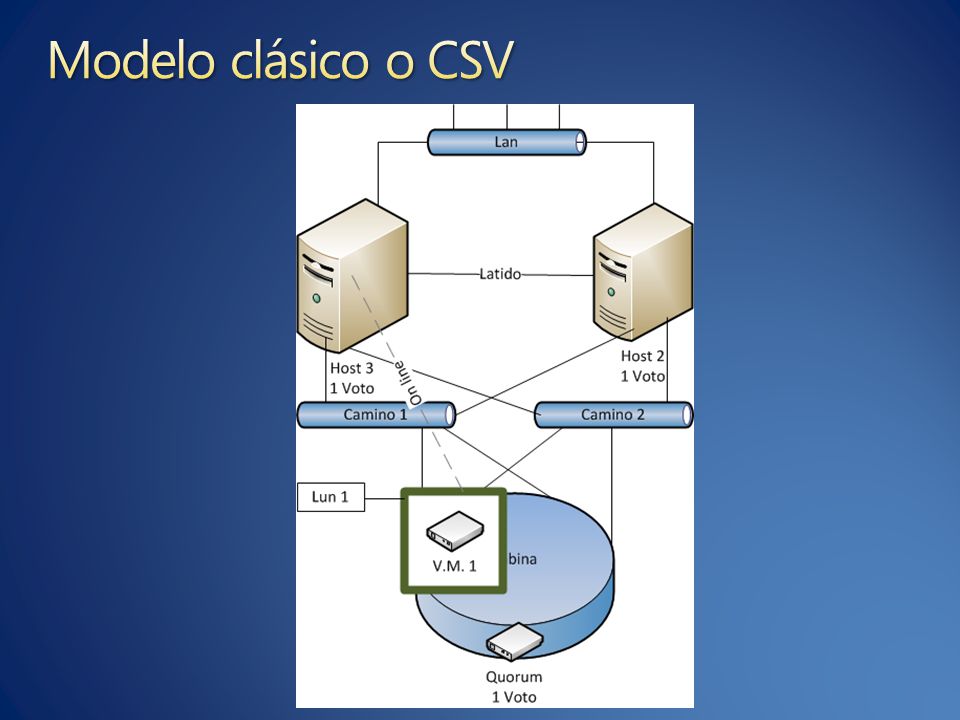

50 Tecnología Iscsi. No SCSI emulada en máquinas virtuales. NLB o Clústering

51

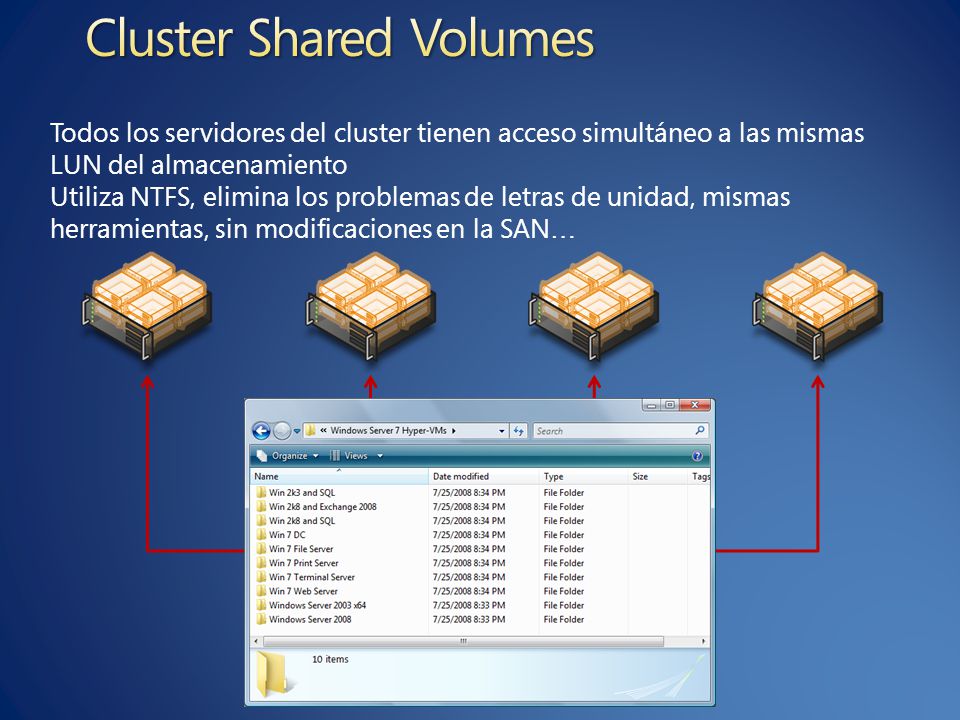

52 Todos los servidores del cluster tienen acceso simultáneo a las mismas LUN del almacenamiento Utiliza NTFS, elimina los problemas de letras de unidad, mismas herramientas, sin modificaciones en la SAN …

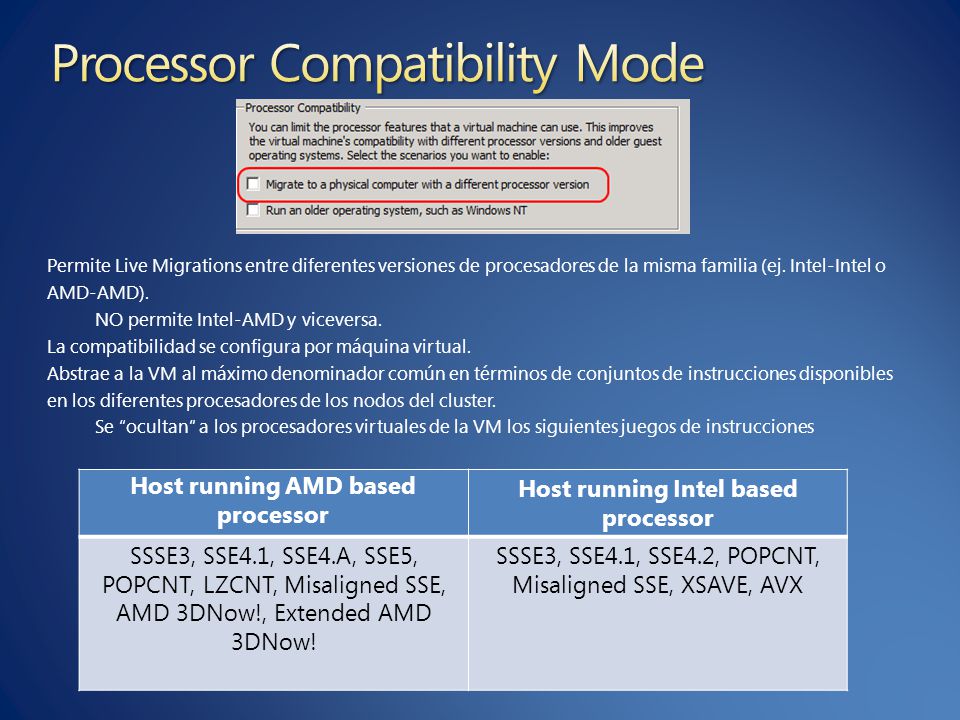

53 Permite Live Migrations entre diferentes versiones de procesadores de la misma familia (ej. Intel-Intel o AMD-AMD). NO permite Intel-AMD y viceversa. La compatibilidad se configura por máquina virtual. Abstrae a la VM al máximo denominador común en términos de conjuntos de instrucciones disponibles en los diferentes procesadores de los nodos del cluster. Se “ocultan” a los procesadores virtuales de la VM los siguientes juegos de instrucciones Host running AMD based processor Host running Intel based processor SSSE3, SSE4.1, SSE4.A, SSE5, POPCNT, LZCNT, Misaligned SSE, AMD 3DNow!, Extended AMD 3DNow! SSSE3, SSE4.1, SSE4.2, POPCNT, Misaligned SSE, XSAVE, AVX

54

55 ¿ Sin unidad San?, ¿ con licencias de servidor Standard?, Double Take.

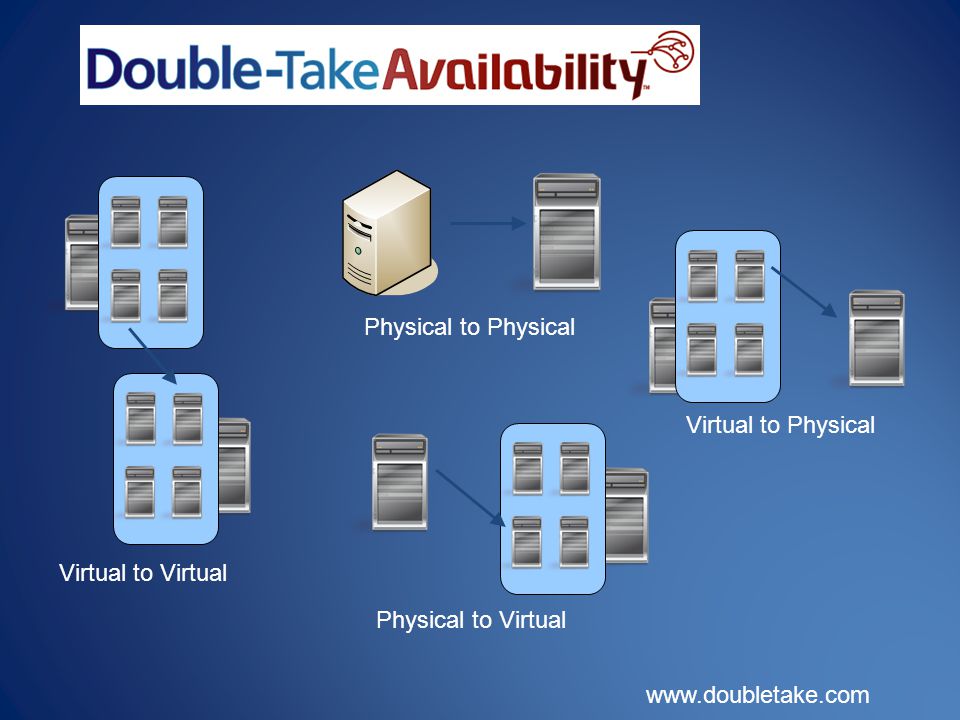

56 www.doubletake.com Virtual to Virtual Physical to Physical Physical to Virtual Virtual to Physical

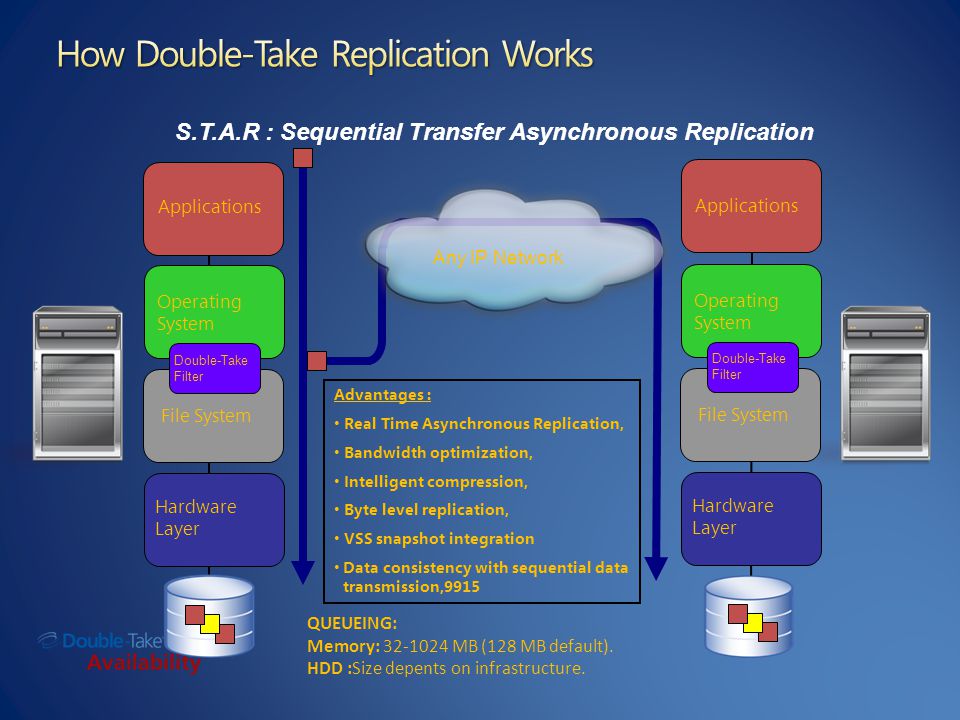

57 Operating System Hardware Layer File System Any IP Network Applications Operating System Double-Take Filter Hardware Layer File System Applications Advantages : Real Time Asynchronous Replication, Bandwidth optimization, Intelligent compression, Byte level replication, VSS snapshot integration Data consistency with sequential data transmission,9915 S.T.A.R : Sequential Transfer Asynchronous Replication Double-Take Filter QUEUEING: Memory: 32-1024 MB (128 MB default). HDD :Size depents on infrastructure.

58 Host virtualization 58 www.doubletake.com

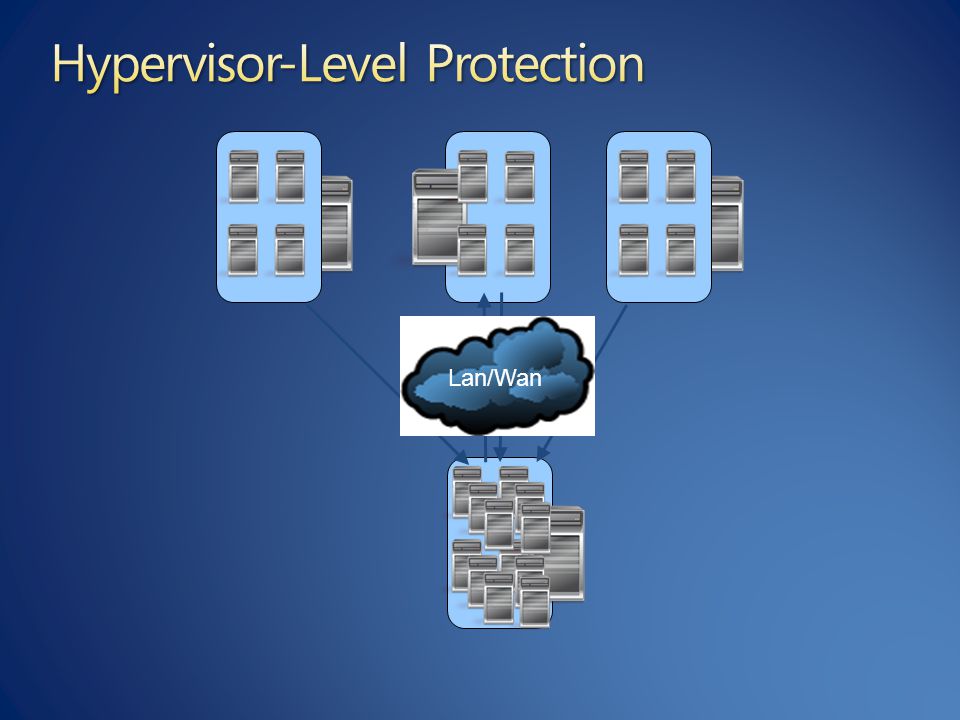

59 Lan/Wan

60 Demo 60 www.doubletake.com

61
