Microprocesadores para aplicaciones médicas

Presentación del tema: "Microprocesadores para aplicaciones médicas"— Transcripción de la presentación:

1 Microprocesadores para aplicaciones médicas
Microprocesadores para comunicaciones Alumno: Himar Alonso Díaz

2 Visión general Principales empresas que fabrican equipos médicos
Procesadores para equipos médicos

3 Tendencia Material para diagnóstico y tratamiento en medicina
Se tiende a controlar todos los aparatos electrónicos mediante técnicas basadas en microprocesador Equipos médicos electrónicos Equipos médicos que usan procesadores

4 Clasificación de los equipos más usados
Complejidad de los cálculos Procesado de control Procesado de imágenes Resonancia magnética Rayos X Tomografía computarizada Electrocardiógrafo Ecógrafo Equipos de diagnóstico Equipos de tratamiento Desfibriladores Tensiómetro digital Endoscopio

5 Resonancia magnética y Tomografía computarizada
Resonador magnético Obtención de imágenes mediante resonancia magnética Equipos de obtención de imágenes de alta resolución. Distinto principio físico, pero dificultad de procesado similar Tomografía computarizada Obtención de imágenes mediante rayos X TC de Siemens RM de Philips

6 Obtención de imágenes mediante ultrasonidos

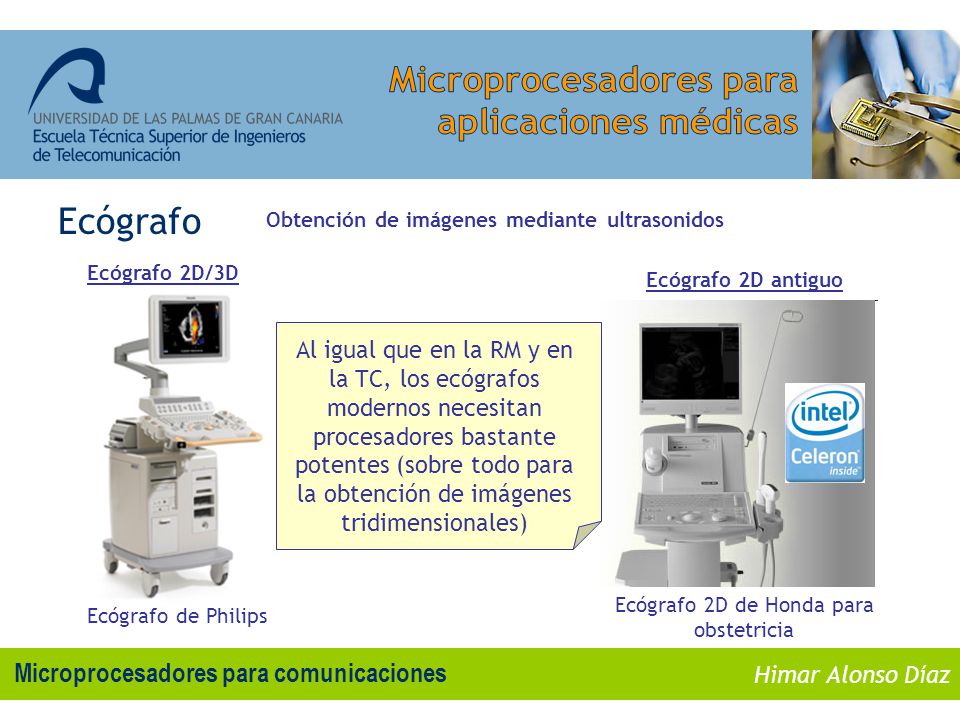

Ecógrafo Obtención de imágenes mediante ultrasonidos Ecógrafo 2D/3D Ecógrafo 2D antiguo Al igual que en la RM y en la TC, los ecógrafos modernos necesitan procesadores bastante potentes (sobre todo para la obtención de imágenes tridimensionales) Ecógrafo 2D de Honda para obstetricia Ecógrafo de Philips

7 Rayos X: Radiografía, Fluoroscopio, Radioterapia
Uso del microprocesadores en aparatos de rayos X Fluoroscopio de Siemens Control de la frecuencia de las emisiones Control de la potencia Objetivo principal: minimizar la exposición de rayos X Equipo de RX digital de GE Healthcare Acelerador de Variant para radioterapia

8 Necesidad de disponer de protocolos de interconexión compatibles
Conectividad Para el cliente es tan importante disponer de buenos equipos, como poderlos conectar con el resto de aparatos que conforman la infraestructura del hospital Philips especifica la conectividad de sus equipos en la web Necesidad de disponer de protocolos de interconexión compatibles

9 Proyecto: “Diseño de un electrocardiógrafo portátil”
Instituto Central de Investigación Digital, Cuba 80C186XL (16 bits) PIC16C74B-20 (8 bits) PIC16C74B-04 (8 bits) Electrocardiógrafo de Philips Colocación de los electrodos

10 Desfibrilador externo automático
Señal eléctrica en un corazón sano Señal eléctrica cuando se produce fibrilación ventricular Un sistema basado en microprocesador debe controlar si se está produciendo la fibrilación ventricular y, si procede, realizar las descargas No se dispone de un electrocardiógrafo

11 Fiabilidad de los sensores
Tensiómetro digital Con un microcontrolador de 8 bits se consigue una precisión equivalente a la que se puede obtener con un esfigmomanómetro Precisión Presión: 3 mmHg Pulso: 5 % ¿Problema? 8-bit Microprocessor Fiabilidad de los sensores

12 Kits para desarrollo de aplicaciones médicas
OMAP35x Evaluation Module CPU ARM Cortex A8 DSP TMS320C64x Aceleradores 2D/3D Pantalla LCD Varias interfaces E/S
