1 Instalaciones eléctricas domésticas
TECNOLOGÍA 4º ESO

2 Centro de transformación
Centro de transformación: en él los transformadores convierten la media tensión ( V) a baja tensión (menos de 400V) para distribuirla a las viviendas.

3 En bloques de viviendas:
EXTERIOR: La electricidad de la red llega a casa a través de una acometida. La acometida llega a la Caja General de Protección (CGP), dentro de la CGP hay unos fusibles. INTERIOR: la Línea General de Alimentación (LGA) va de la CGP al cuarto de contadores, donde el Interruptor General de Maniobra permite cortar toda la luz. De cada contador (que mide el consumo de energía eléctrica) sale una derivación a una vivienda.

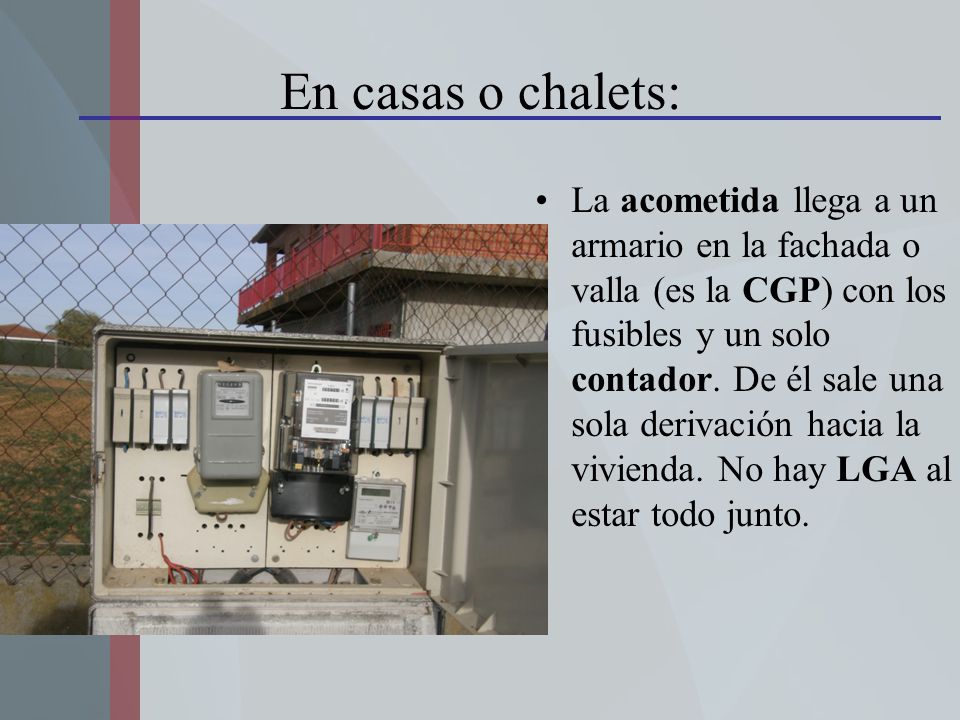

4 En casas o chalets: La acometida llega a un armario en la fachada o valla (es la CGP) con los fusibles y un solo contador. De él sale una sola derivación hacia la vivienda. No hay LGA al estar todo junto.

5 Elementos básicos Un Cuadro de Mando y Protección a la entrada de la vivienda. Le llegan los cables de la derivación individual desde el contador. Varios circuitos salen de él y llevan la corriente a todos los puntos de la casa.

6 Instalación eléctrica

7 Cuadro de mando y protección
Su función es repartir la electricidad que entra en una vivienda y proteger a los usuarios, aparatos e instalaciones. Tiene los siguientes componentes: 1 ICP, 1 IGA, 1 ID y varios PIA.

8 Cuadro de mando y protección
ICP: Interruptor de Control de Potencia IGA: Interruptor General Automático ID: Interruptor Diferencial PIA: Pequeño Interruptor Automático

9 Interruptor de control de potencia (ICP)
Su función es económica: limitar el consumo de corriente por parte del abonado. Lo sella la compañía eléctrica.

10 Interruptor general automático (IGA)
Si hay sobrecarga en la instalación, al conectar demasiados aparatos a la vez, o un cortocircuito, el interruptor general corta la corriente a toda la vivienda.

11 Pequeño interruptor automático
PIA: Interruptor magnetotérmico (automático) como el IGA, pero para cada circuito de la casa. MAGNETICO TÉRMICO

12 Interruptor diferencial (ID)
El interruptor diferencial protege a las personas de posible descarga eléctricas. Si el diferencial capta una diferencia de corriente mayor a un determinado valor (normalmente 30mA) corta el suministro de corriente a toda la casa.

13 Interruptor diferencial

14 Toma de tierra La toma de tierra es una piqueta metálica clavada en el suelo conectado con el cable verde y amarillo. La resistencia al paso de la corriente es muy pequeña, la corriente eléctrica circula fácilmente a través de ella

15 Toma de tierra

16 Conductores De ida – Fase – Marrón, Negro o Gris
De vuelta – Neutro – Azul Protección – Toma de tierra – Verde/Amarillo Caja de conexiones Tubo corrugado

17 Ejemplo de cables eléctricos

18 Conceptos a estudiar Centro de transformación Acometida - CGP
Línea General de Alimentación Interruptor general de maniobra Contador Cuadro de mando y protección (CMP) IGA, ICP, ID, PIA Circuitos - toma de tierra Cables (colores) - cajas de conexiones
