1 TEEL 2045 Circuitos de Televisión
Conferencia # 4 Introducción al Sistema de Televisión (3 horas lectivas) TEEL 2045 Circuitos de Televisión

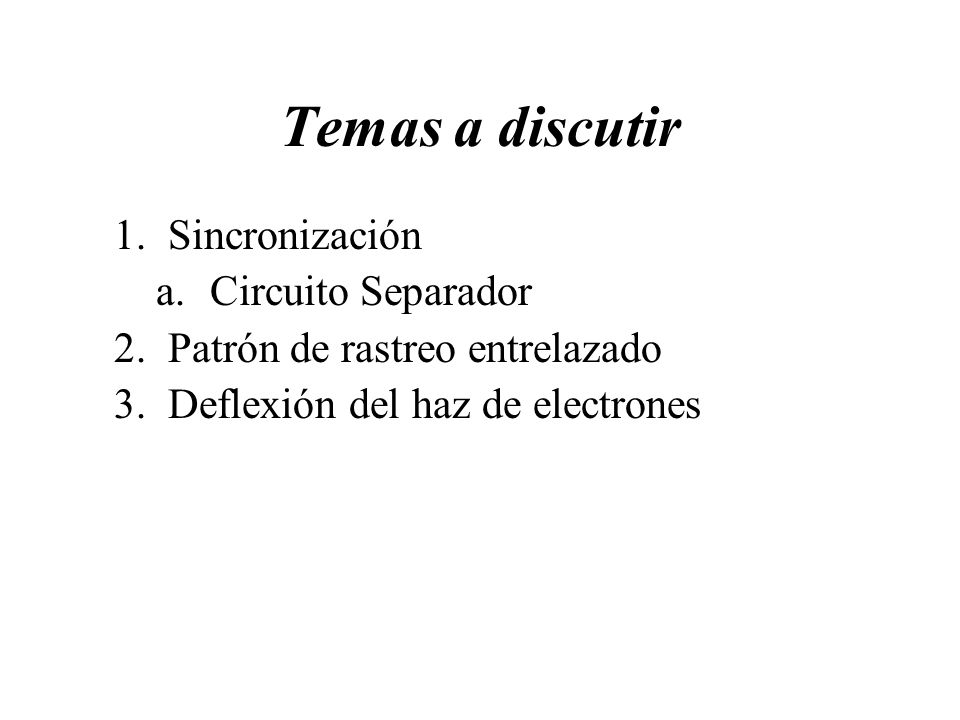

2 Temas a discutir Sincronización Circuito Separador
Patrón de rastreo entrelazado Deflexión del haz de electrones

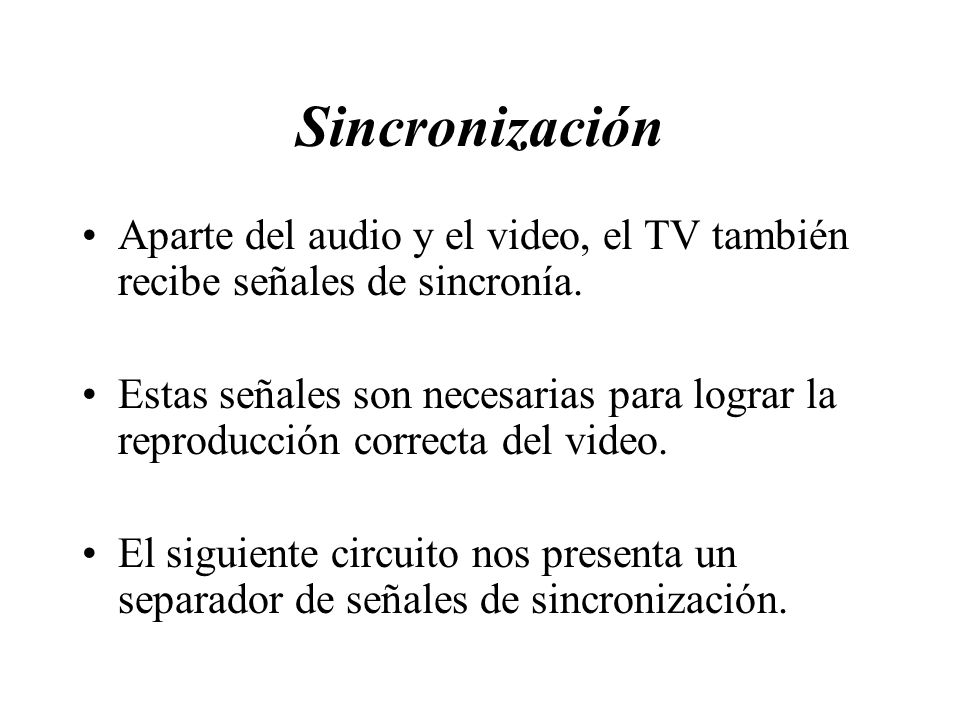

3 Sincronización Aparte del audio y el video, el TV también recibe señales de sincronía. Estas señales son necesarias para lograr la reproducción correcta del video. El siguiente circuito nos presenta un separador de señales de sincronización.

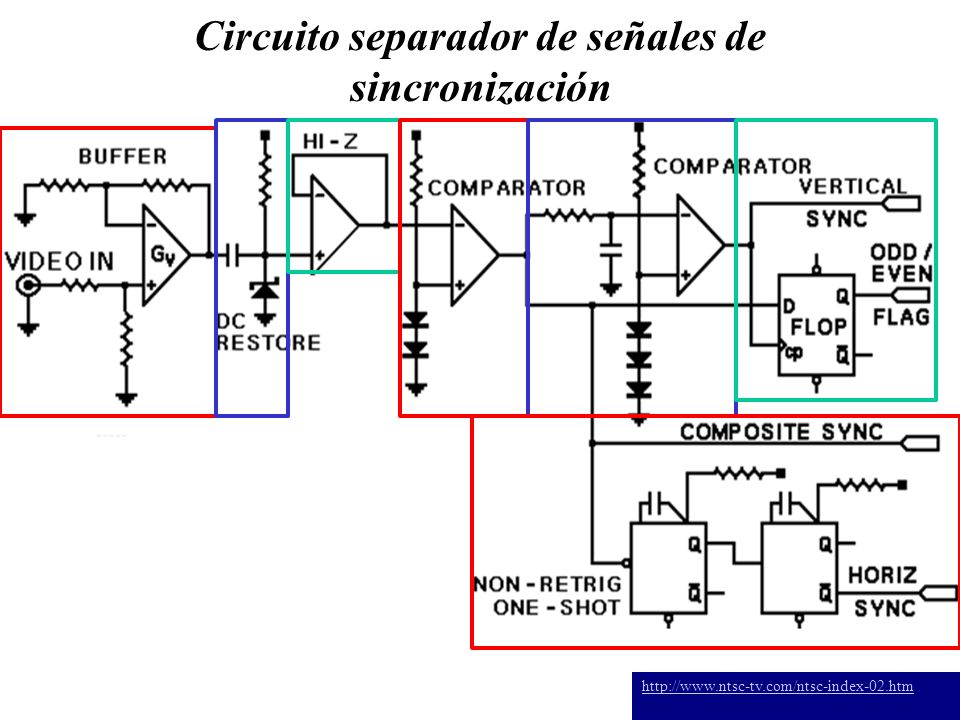

4 Circuito separador de señales de sincronización

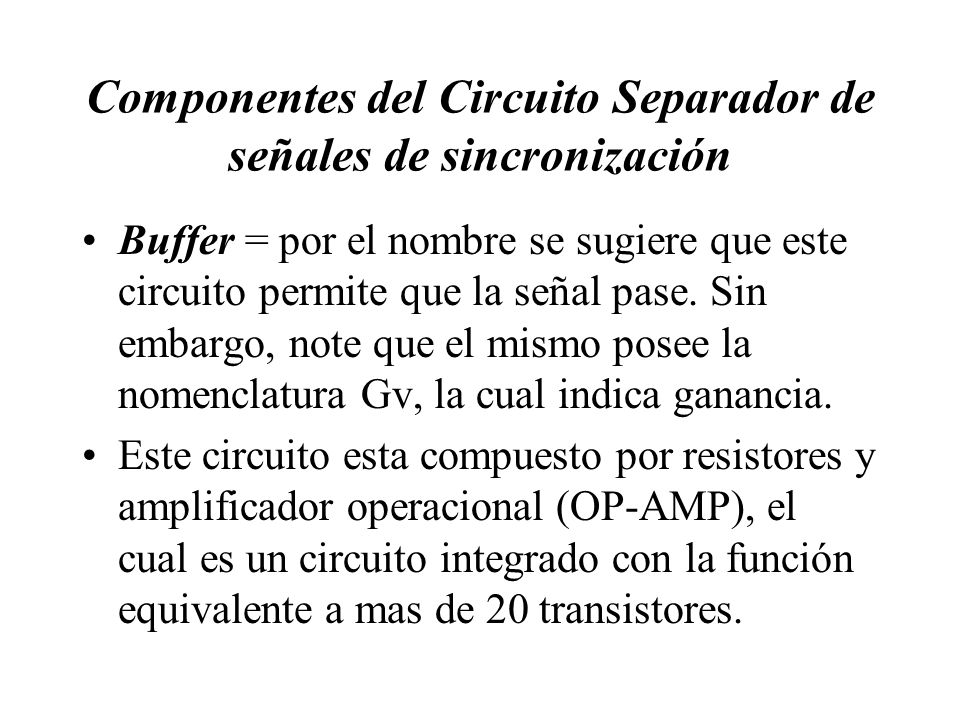

5 Componentes del Circuito Separador de señales de sincronización
Buffer = por el nombre se sugiere que este circuito permite que la señal pase. Sin embargo, note que el mismo posee la nomenclatura Gv, la cual indica ganancia. Este circuito esta compuesto por resistores y amplificador operacional (OP-AMP), el cual es un circuito integrado con la función equivalente a mas de 20 transistores.

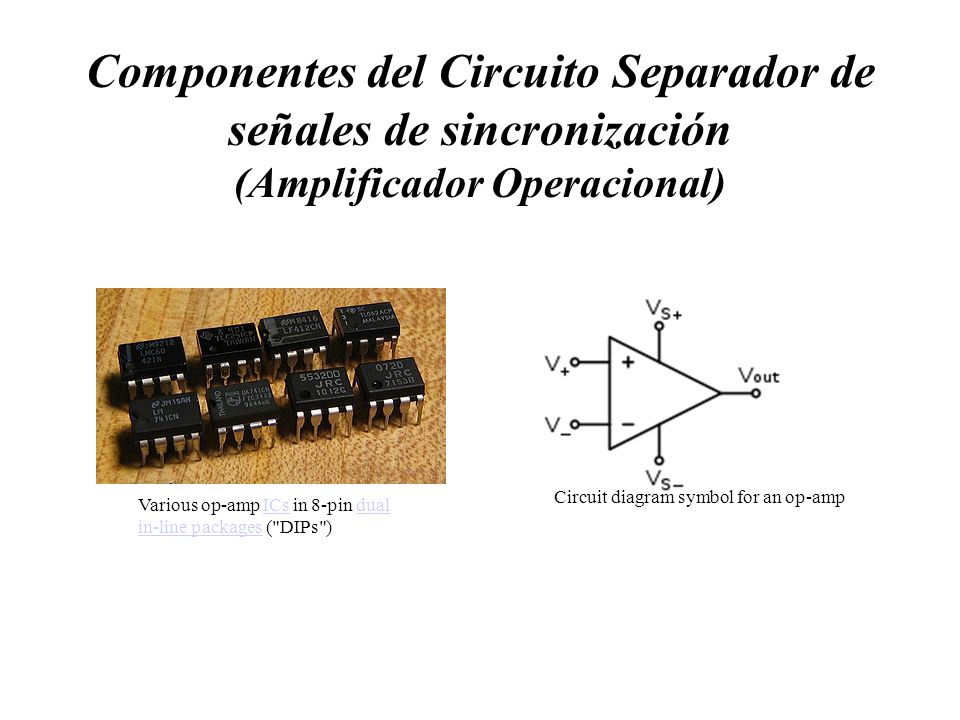

6 Componentes del Circuito Separador de señales de sincronización (Amplificador Operacional)
Circuit diagram symbol for an op-amp Various op-amp ICs in 8-pin dual in-line packages ("DIPs")

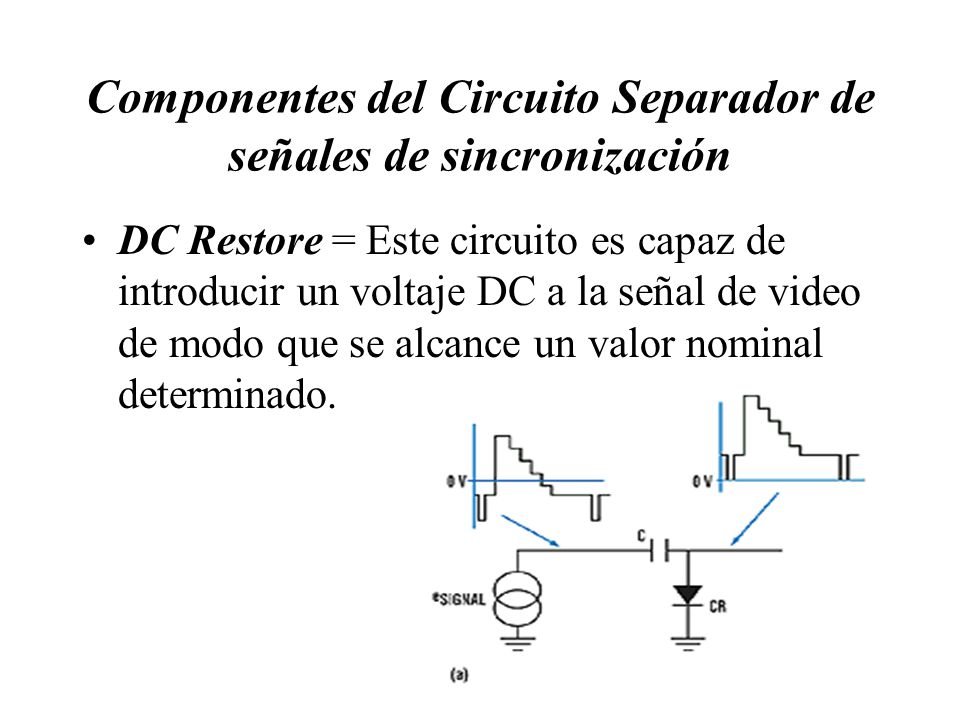

7 Componentes del Circuito Separador de señales de sincronización
DC Restore = Este circuito es capaz de introducir un voltaje DC a la señal de video de modo que se alcance un valor nominal determinado.

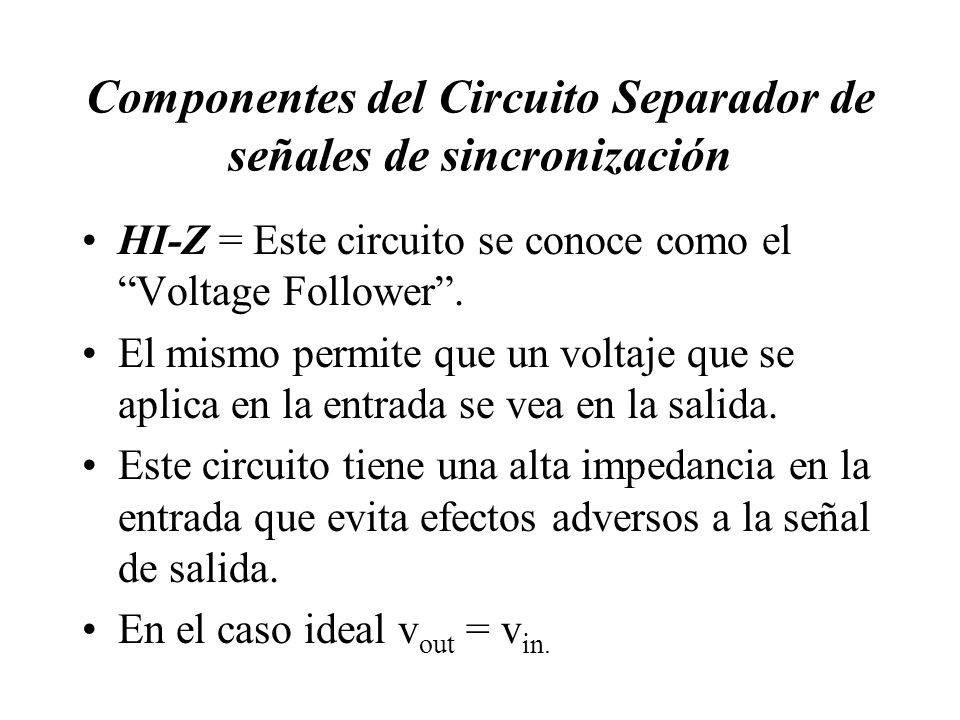

8 Componentes del Circuito Separador de señales de sincronización
HI-Z = Este circuito se conoce como el “Voltage Follower”. El mismo permite que un voltaje que se aplica en la entrada se vea en la salida. Este circuito tiene una alta impedancia en la entrada que evita efectos adversos a la señal de salida. En el caso ideal vout = vin.

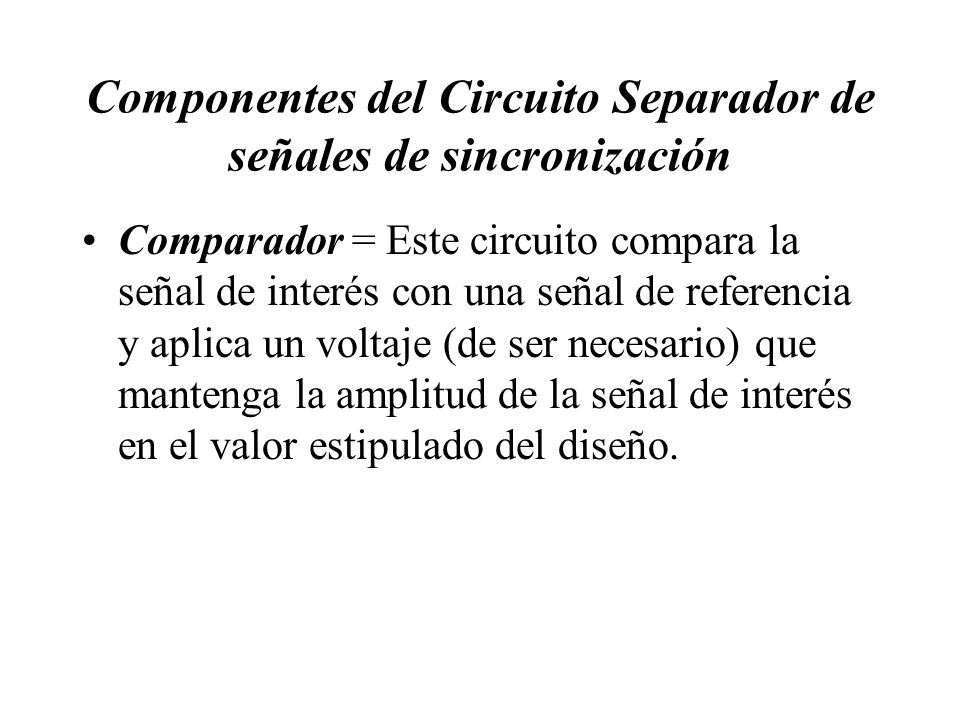

9 Componentes del Circuito Separador de señales de sincronización
Comparador = Este circuito compara la señal de interés con una señal de referencia y aplica un voltaje (de ser necesario) que mantenga la amplitud de la señal de interés en el valor estipulado del diseño.

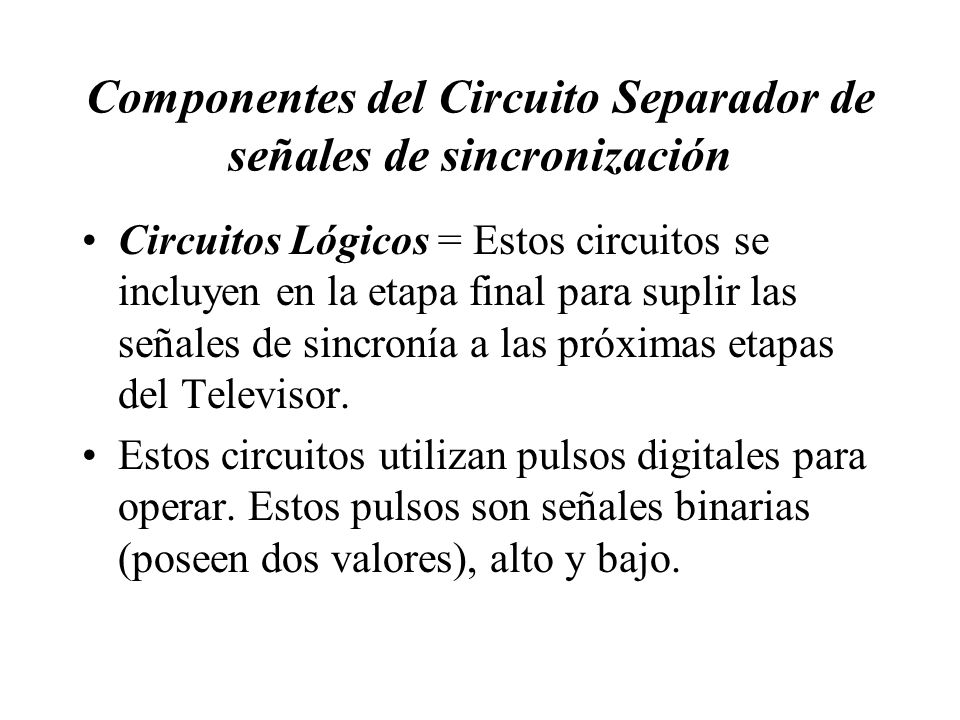

10 Componentes del Circuito Separador de señales de sincronización
Circuitos Lógicos = Estos circuitos se incluyen en la etapa final para suplir las señales de sincronía a las próximas etapas del Televisor. Estos circuitos utilizan pulsos digitales para operar. Estos pulsos son señales binarias (poseen dos valores), alto y bajo.

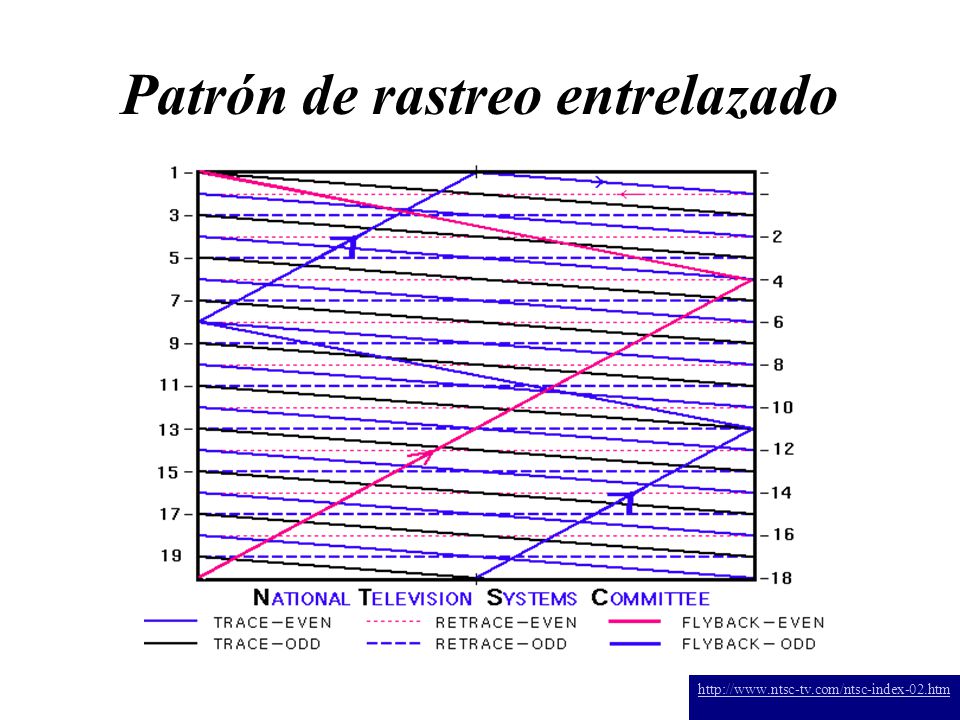

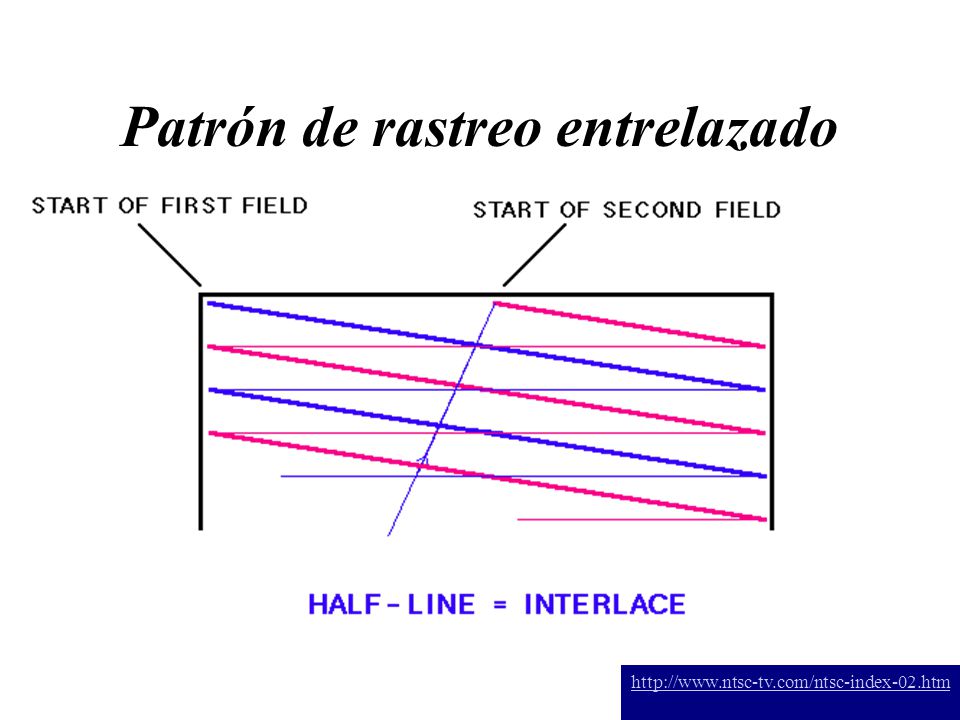

11 Patrón de rastreo entrelazado
En esta técnica se pinta la imagen de la pantalla utilizando 60 imágenes en un segundo. Esto es el doble de lo que el ojo humano necesita para ver movimiento.

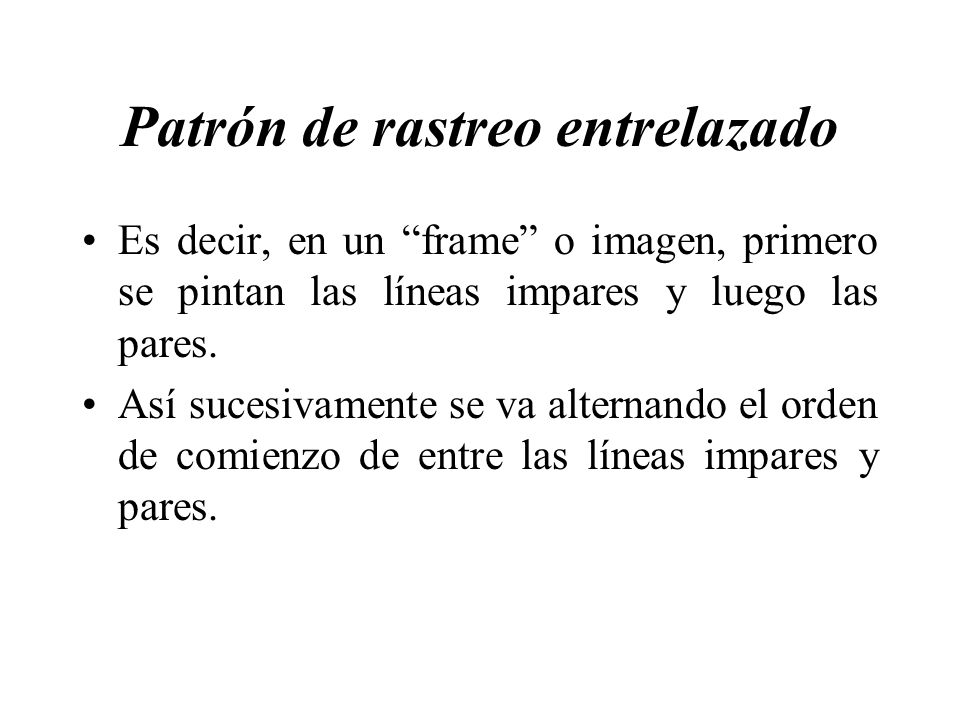

12 Patrón de rastreo entrelazado
Es decir, en un “frame” o imagen, primero se pintan las líneas impares y luego las pares. Así sucesivamente se va alternando el orden de comienzo de entre las líneas impares y pares.

13 Patrón de rastreo entrelazado

14 Patrón de rastreo entrelazado

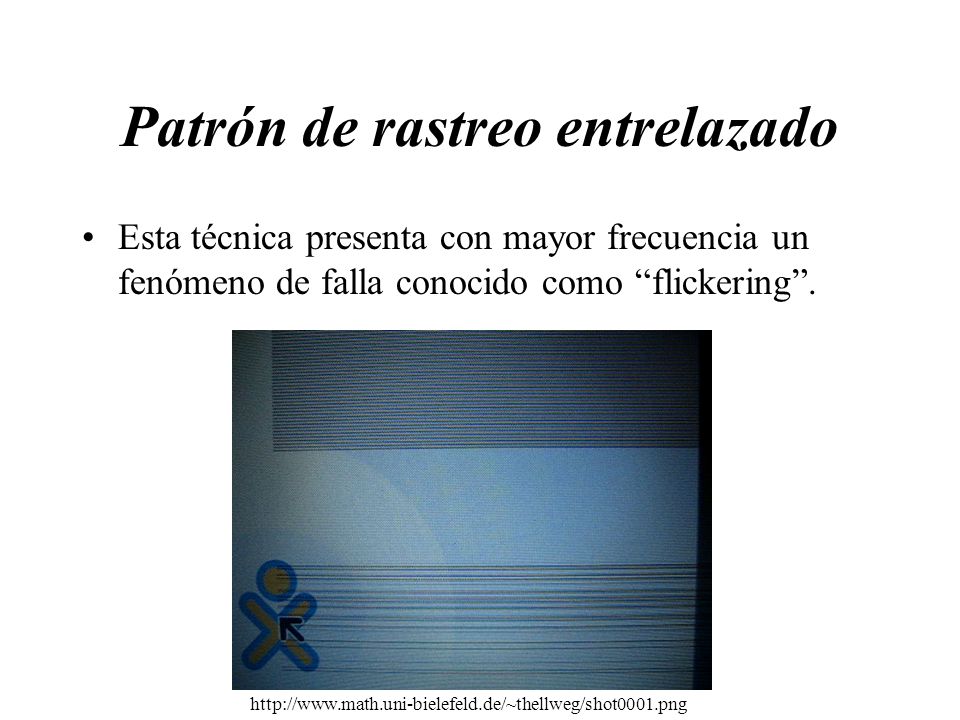

15 Patrón de rastreo entrelazado
Esta técnica presenta con mayor frecuencia un fenómeno de falla conocido como “flickering”.

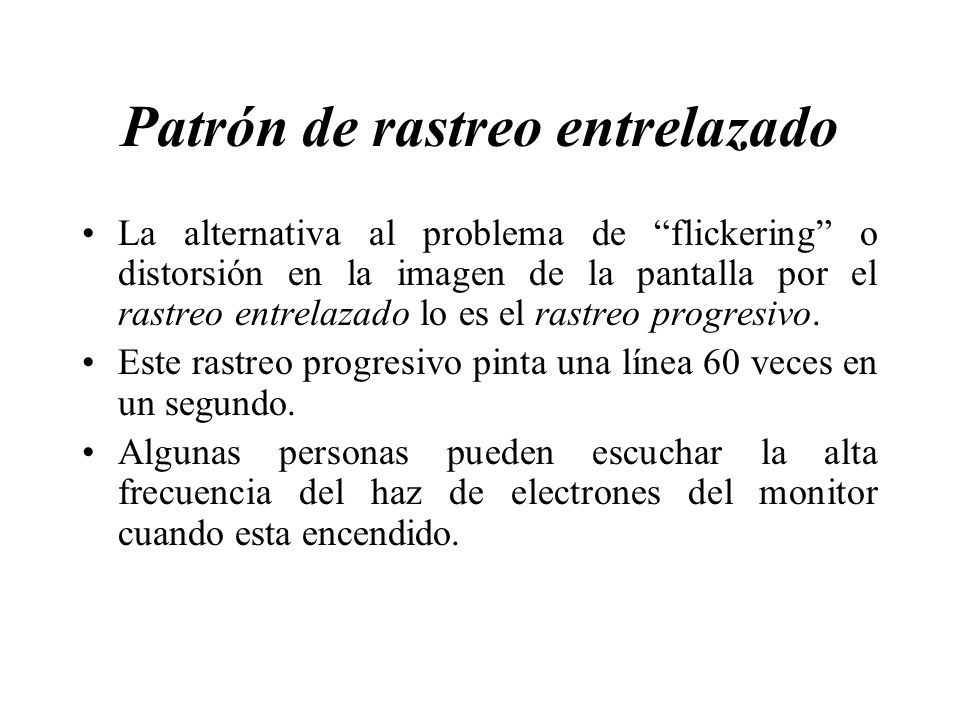

16 Patrón de rastreo entrelazado
La alternativa al problema de “flickering” o distorsión en la imagen de la pantalla por el rastreo entrelazado lo es el rastreo progresivo. Este rastreo progresivo pinta una línea 60 veces en un segundo. Algunas personas pueden escuchar la alta frecuencia del haz de electrones del monitor cuando esta encendido.

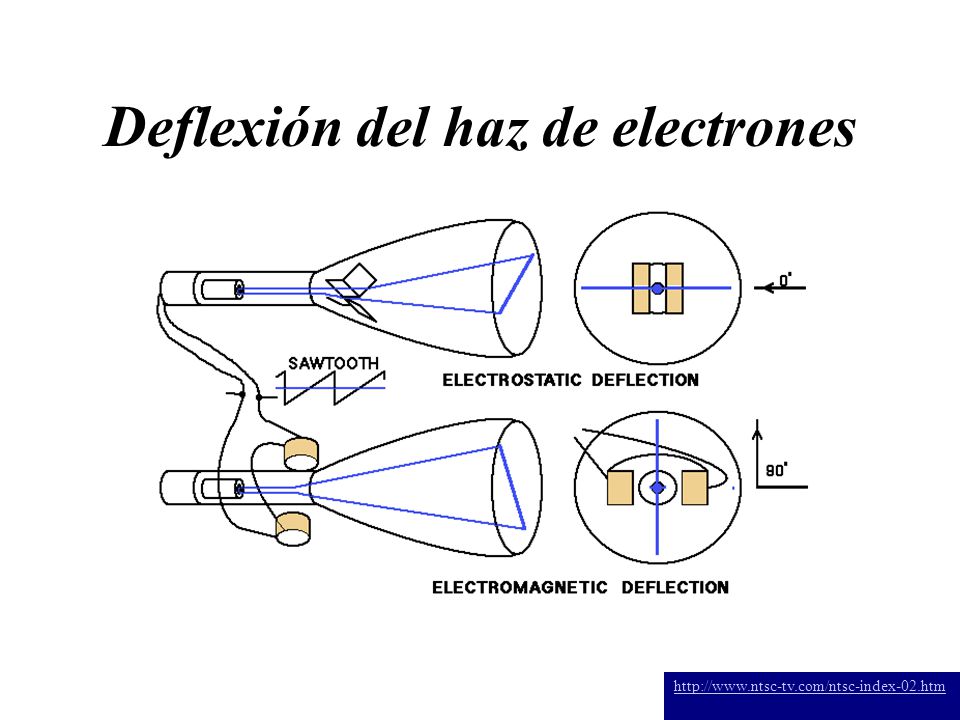

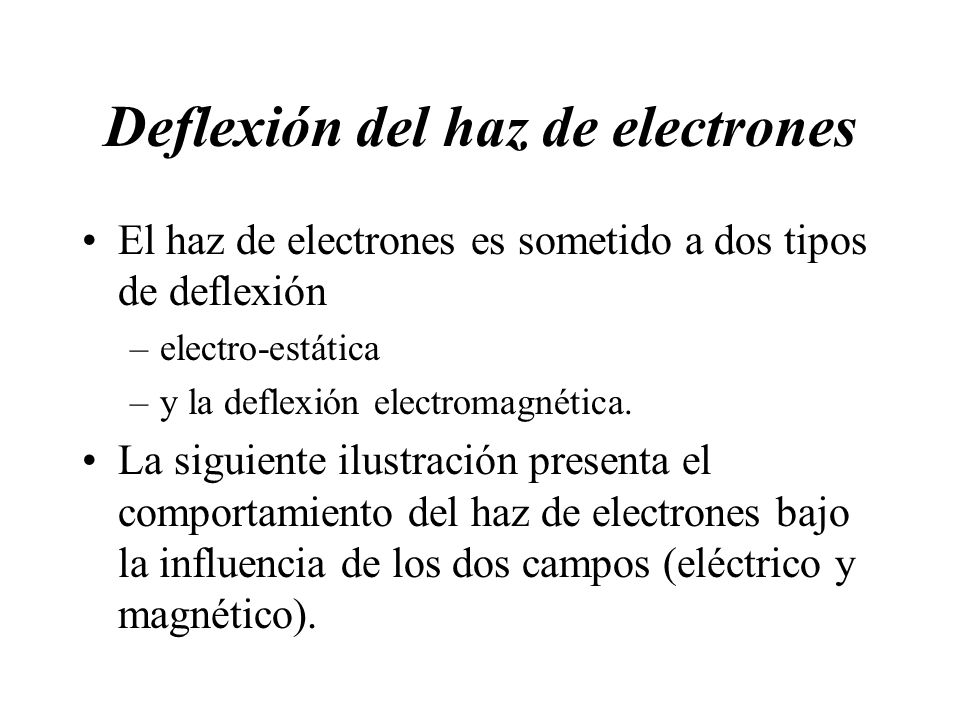

17 Deflexión del haz de electrones
El haz de electrones es sometido a dos tipos de deflexión electro-estática y la deflexión electromagnética. La siguiente ilustración presenta el comportamiento del haz de electrones bajo la influencia de los dos campos (eléctrico y magnético).

18 Deflexión del haz de electrones

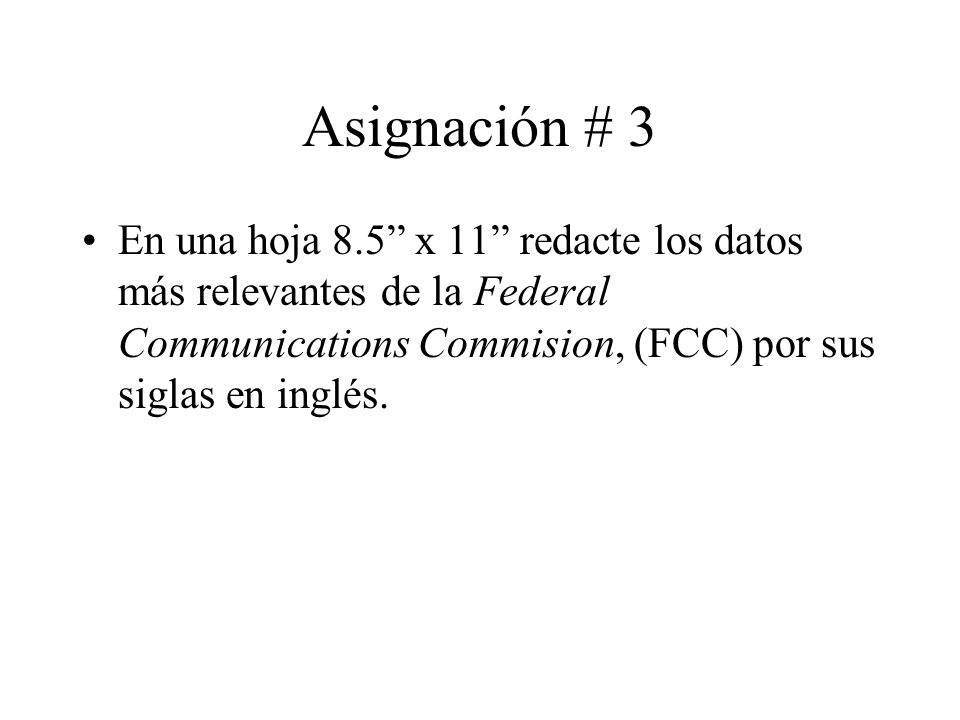

19 Asignación # 3 En una hoja 8.5” x 11” redacte los datos más relevantes de la Federal Communications Commision, (FCC) por sus siglas en inglés.
