1 República Bolivariana de Venezuela Ministerio del Poder Popular para la Educación Escuela Técnica Industrial Robinsoniana “Lara” Barquisimeto, Edo-Lara. El Ohmímetro

2 Integrantes: Aurelio Figueroa Jhenitze Torres Renzo Linarez
María Algara Said Álvarez 4to Año “A” Prof.: Elis Colmenarez

3 El Ohmímetro Puede ser analógico o digital, dependiendo del uso para el cual se empleará, ya que el analógico a pesar de ser mas complejo es mas preciso, sin embargo el digital es de uso mas simple. El ohmímetro u óhmetro es un dispositivo o instrumento cuya función es medir la resistencia eléctrica en un punto específico de un circuito electrónico, de igual manera, se utiliza para medir el valor óhmico en un resistor. Existen también otros tipos de óhmetros más exactos y sofisticados, en los que la batería ha sido sustituida por un circuito que genera una corriente de intensidad constante, la cual se hace circular a través de la resistencia bajo prueba. Luego, mediante otro circuito se mide el voltaje en los extremos de la resistencia. Su unidad básica de medición es el ohmio (Ω). El diseño de un óhmetro se compone de una pequeña batería para aplicar un voltaje a la resistencia bajo medida, para luego, mediante un galvanómetro medir la corriente que circula a través de la resistencia; las escalas del galvanómetro están calibradas directamente en ohmios. Es un instrumento de gran importancia al momento del montaje de los diferentes tipos de circuitos electrónicos ya que un mal calculo de un resistor pude ocasionar un averío en el circuito o en algún otro componente.

4 Ohmímetro Analógico Ohmímetro Digital

5 ¿Cómo utilizar un Ohmímetro?
Desconectar completamente o apagar toda la energía que va al circuito que se va a probar Juntar un sensor a un extremo de un circuito, hacer lo mismo con el otro sensor y con el otro extremo Elegir el óhmetro adecuado para el proyecto Aislar los componentes del circuito eléctrico de cable duro para probarlo de manera individual Revisar el óhmetro para que verificar si tiene una batería Leer la resistencia de un cable o de una rama de un circuito para que ver si hay alguna fisura abierta o corta en el circuito Conectar los cables de prueba en las tomas de corriente del medidor Poner el medidor en cero si cuenta con un dial de ajuste cero Apagar el óhmetro cuando no se utilice Elegir el circuito o dispositivo eléctrico que se desea probar

6 Desconectar completamente o apagar toda la energía que va al circuito que se va a probar
Se debe tener un circuito o cable completamente apagado para que así se asegure la exactitud en la medición, además se hace por medidas de seguridad. El óhmetro le dará voltaje y corriente a al circuito, por lo tanto, NO es necesario ningún otro tipo de energía.

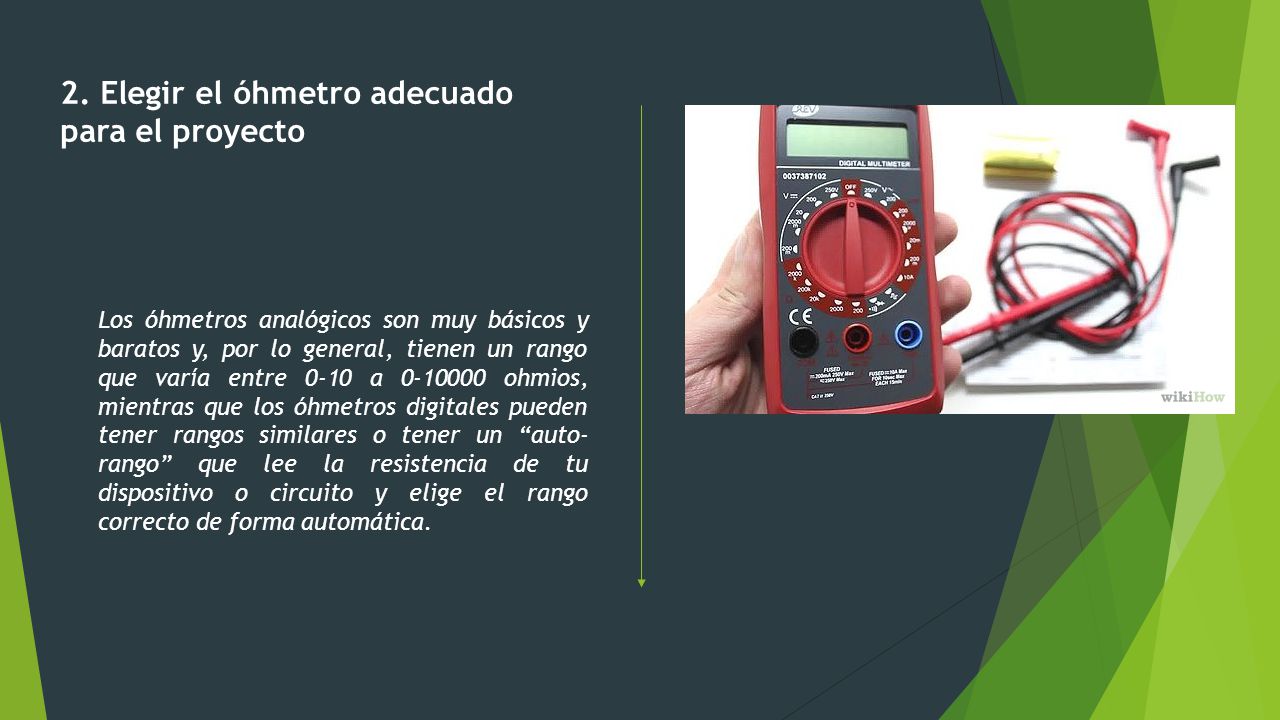

7 2. Elegir el óhmetro adecuado para el proyecto
Los óhmetros analógicos son muy básicos y baratos y, por lo general, tienen un rango que varía entre 0-10 a ohmios, mientras que los óhmetros digitales pueden tener rangos similares o tener un “auto-rango” que lee la resistencia de tu dispositivo o circuito y elige el rango correcto de forma automática.

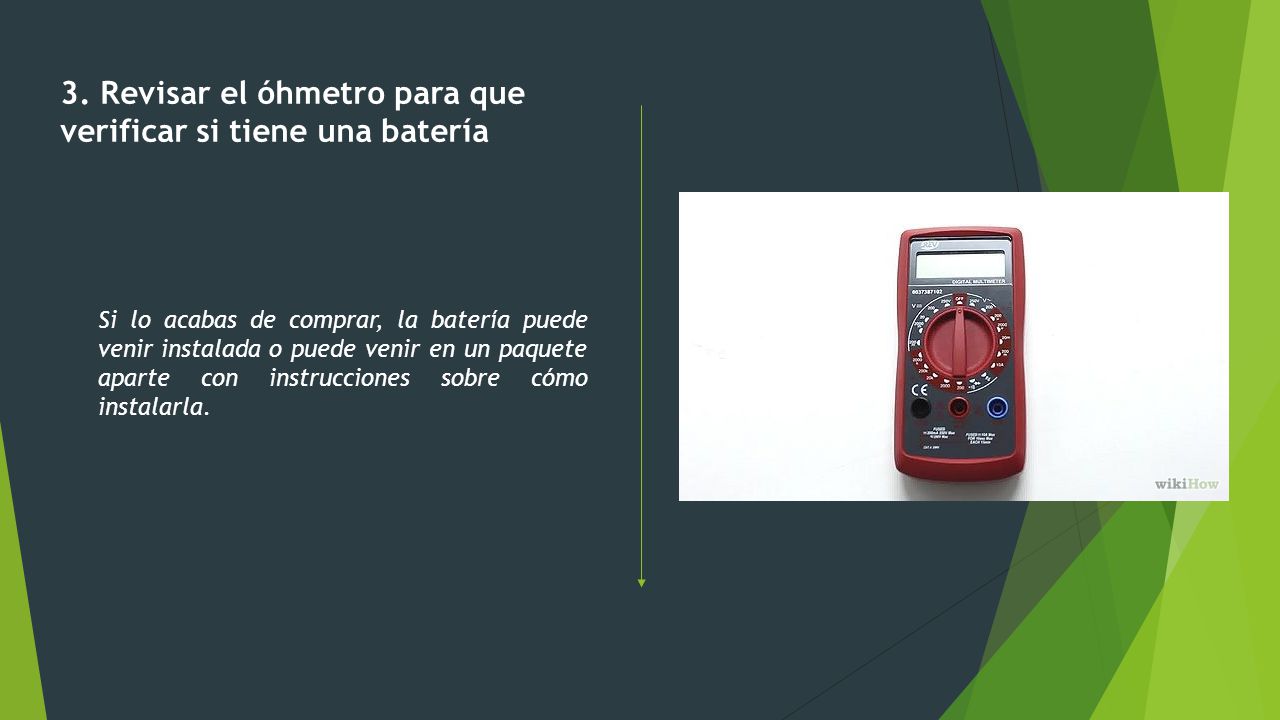

8 3. Revisar el óhmetro para que verificar si tiene una batería
Si lo acabas de comprar, la batería puede venir instalada o puede venir en un paquete aparte con instrucciones sobre cómo instalarla.

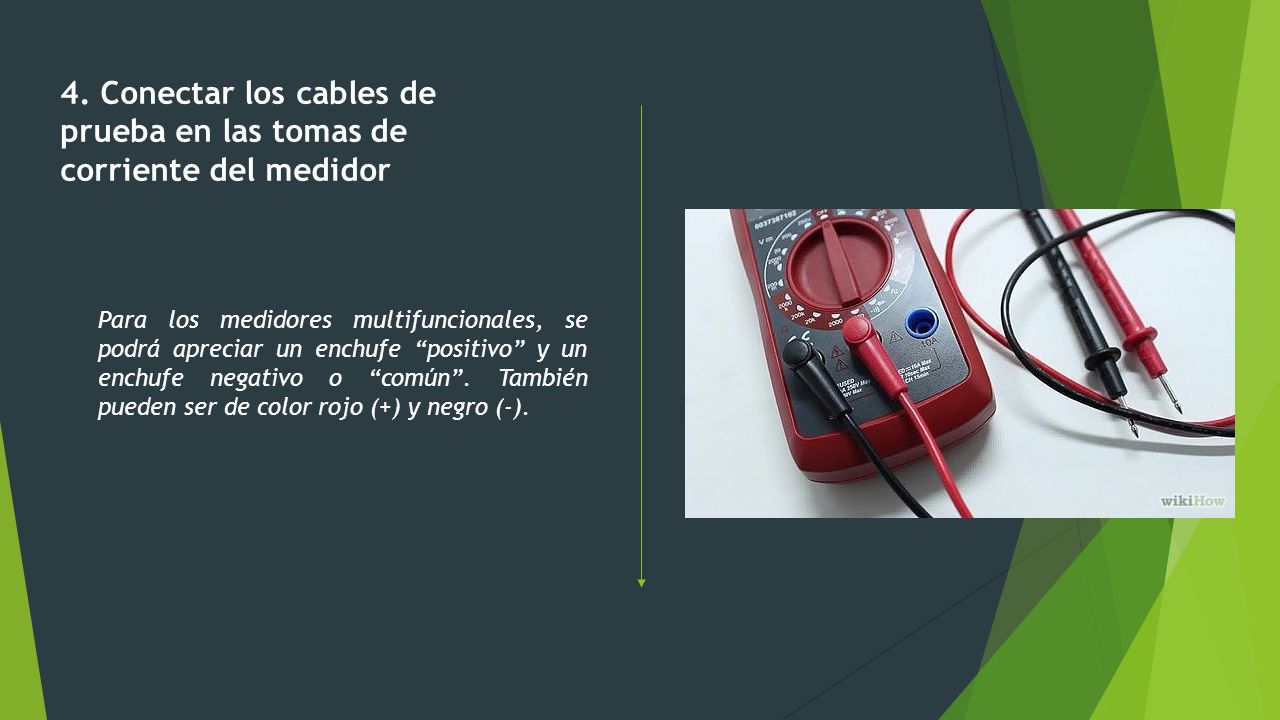

9 4. Conectar los cables de prueba en las tomas de corriente del medidor
Para los medidores multifuncionales, se podrá apreciar un enchufe “positivo” y un enchufe negativo o “común”. También pueden ser de color rojo (+) y negro (-).

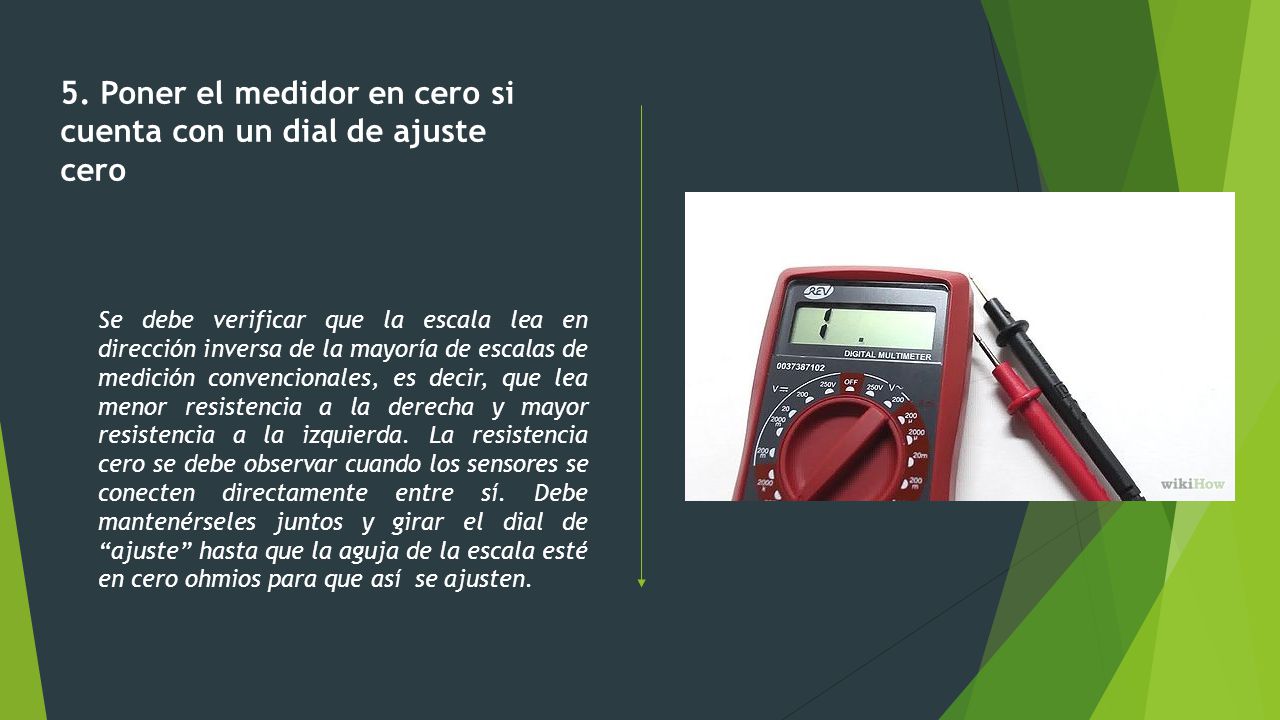

10 5. Poner el medidor en cero si cuenta con un dial de ajuste cero
Se debe verificar que la escala lea en dirección inversa de la mayoría de escalas de medición convencionales, es decir, que lea menor resistencia a la derecha y mayor resistencia a la izquierda. La resistencia cero se debe observar cuando los sensores se conecten directamente entre sí. Debe mantenérseles juntos y girar el dial de “ajuste” hasta que la aguja de la escala esté en cero ohmios para que así se ajusten.

11 6. Elegir el circuito o dispositivo eléctrico que se desea probar
Para practicar, se puede utilizar casi cualquier cosa que conduzca la electricidad, desde un pedazo de papel de aluminio hasta una marca de lápiz en una hoja de papel. Para tener una idea de la exactitud de las medidas, puede utilizarse algunas resistencias distintas disponibles en un establecimiento de productos electrónicos o algún otro dispositivo que tenga un valor de resistencia conocida.

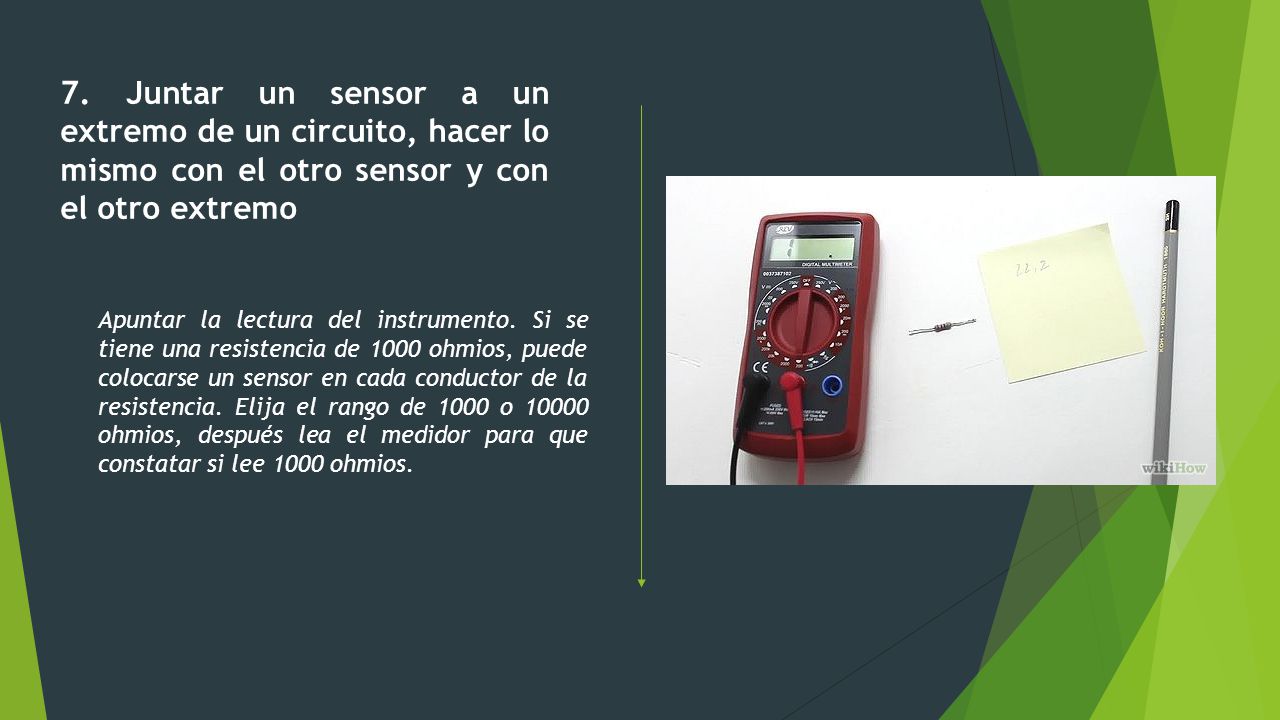

12 7. Juntar un sensor a un extremo de un circuito, hacer lo mismo con el otro sensor y con el otro extremo Apuntar la lectura del instrumento. Si se tiene una resistencia de 1000 ohmios, puede colocarse un sensor en cada conductor de la resistencia. Elija el rango de 1000 o ohmios, después lea el medidor para que constatar si lee 1000 ohmios.

13 8. Aislar los componentes del circuito eléctrico de cable duro para probarlo de manera individual
Si lee los ohmios de una resistencia en una placa de circuito impreso, tendrá que desoldar o desprender la resistencia para que así se asegure que no obtiene una lectura equivocada a través de otra lectura en el circuito.

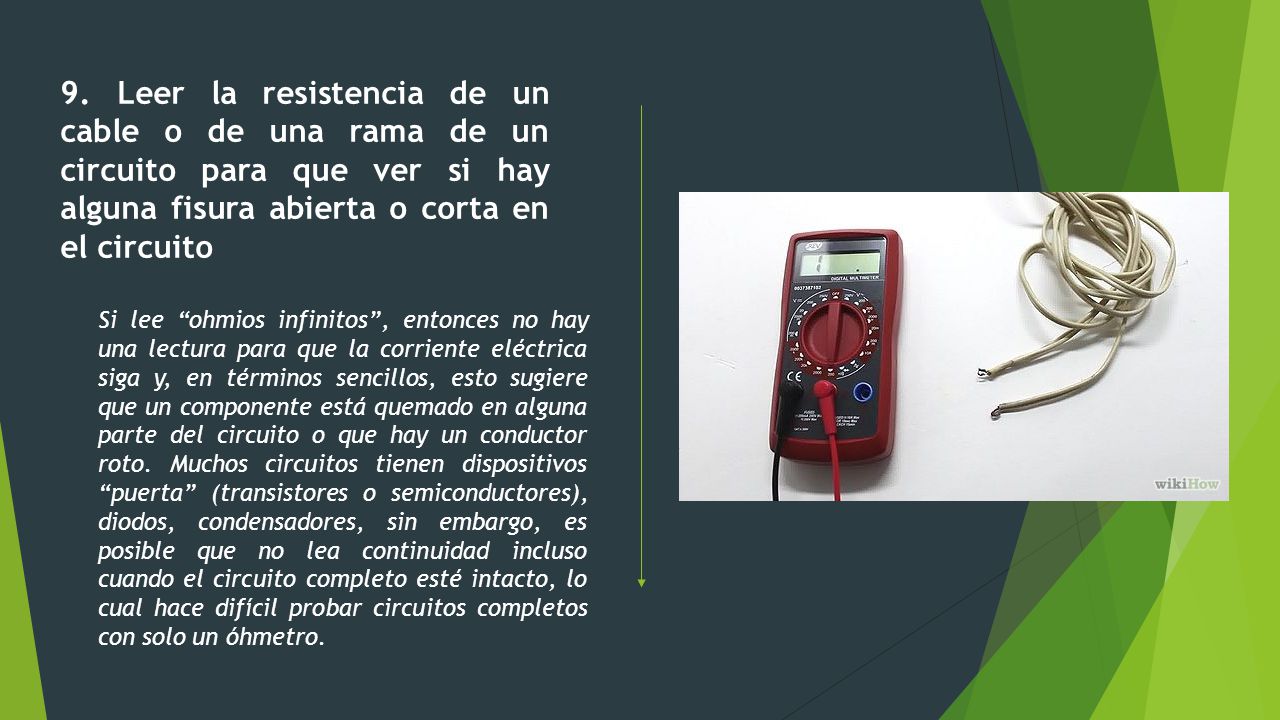

14 9. Leer la resistencia de un cable o de una rama de un circuito para que ver si hay alguna fisura abierta o corta en el circuito Si lee “ohmios infinitos”, entonces no hay una lectura para que la corriente eléctrica siga y, en términos sencillos, esto sugiere que un componente está quemado en alguna parte del circuito o que hay un conductor roto. Muchos circuitos tienen dispositivos “puerta” (transistores o semiconductores), diodos, condensadores, sin embargo, es posible que no lea continuidad incluso cuando el circuito completo esté intacto, lo cual hace difícil probar circuitos completos con solo un óhmetro.

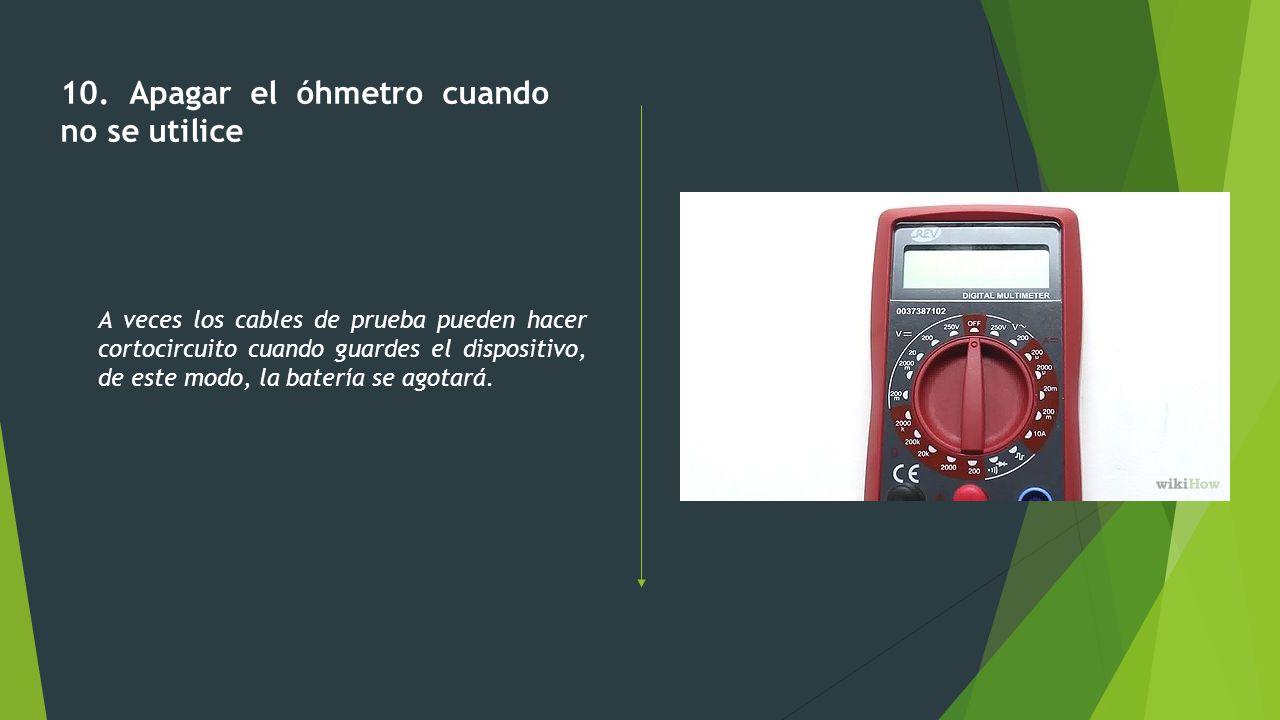

15 10. Apagar el óhmetro cuando no se utilice
A veces los cables de prueba pueden hacer cortocircuito cuando guardes el dispositivo, de este modo, la batería se agotará.

16 ¿Qué significa infinito en un ohmímetro?
Cuando un ohmímetro apunta hacia el símbolo del infinito, quiere decir que no hay continuidad entre las dos puntas de prueba y que hay un circuito abierto.  El signo del infinito está en el extremo izquierdo, mientras que el cero está en el extremo derecho. Esto es porque los ohmímetros analógicos leen de derecha a izquierda. Cuando se utiliza un ohmímetro, es importante hacer notar que un cortocircuito dará como resultado una lectura muy baja, pero no de infinito. Asegúrate de que el interruptor del aparato o equipo que se está probando se encienda a pesar de que no esté enchufado a una toma de corriente. Si el interruptor está apagado, el ohmímetro puede dar una lectura de infinito, es decir, de un circuito abierto. ¿Qué significa infinito en un ohmímetro? Un ohmímetro pone a prueba la resistencia y corriente eléctrica entre dos conductores. Los ohmímetros vienen en una variedad de formas, tamaños y costos, y se pueden utilizar para probar la resistencia de una amplia gama de componentes eléctricos y determinar si están defectuosos.

17 La resistencia o resistor
Es un  componente electrónico diseñado para introducir una resistencia eléctrica determinada entre dos puntos de un circuito eléctrico. Existen resistores de valor manualmente ajustable, llamados potenciómetros, reostatos o simplemente resistencias variables.  Es un material formado por carbón y otros elementos resistivos para disminuir la corriente que pasa. Se opone al paso de la corriente. La corriente máxima y diferencia de potencial máxima en un resistor viene condicionada por la máxima potencia que pueda disipar su cuerpo. Esta potencia se puede identificar visualmente a partir del diámetro sin que sea necesaria otra indicación. Los valores más comunes son 0,25 W, 0,5 W y 1 W.

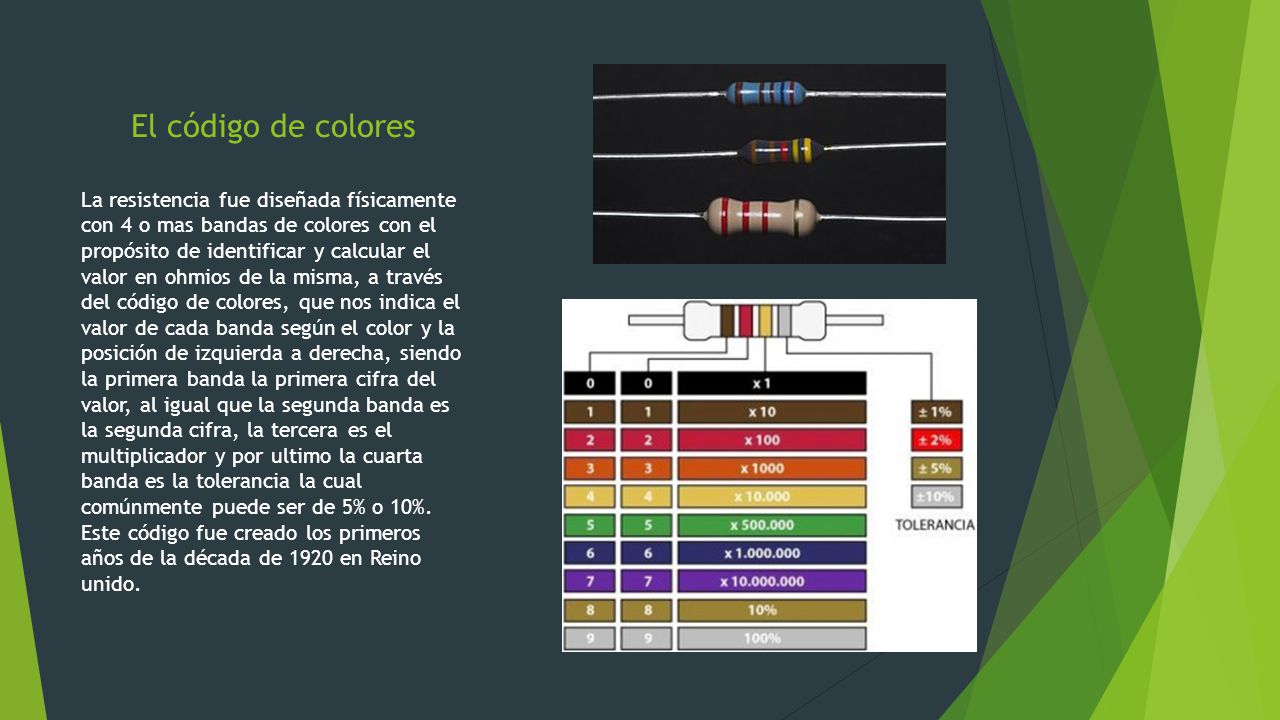

18 El código de colores La resistencia fue diseñada físicamente con 4 o mas bandas de colores con el propósito de identificar y calcular el valor en ohmios de la misma, a través del código de colores, que nos indica el valor de cada banda según el color y la posición de izquierda a derecha, siendo la primera banda la primera cifra del valor, al igual que la segunda banda es la segunda cifra, la tercera es el multiplicador y por ultimo la cuarta banda es la tolerancia la cual comúnmente puede ser de 5% o 10%. Este código fue creado los primeros años de la década de 1920 en Reino unido.
