Purate® Generación de ClO2

Presentación del tema: "Purate® Generación de ClO2"— Transcripción de la presentación:

1 Purate® Generación de ClO2

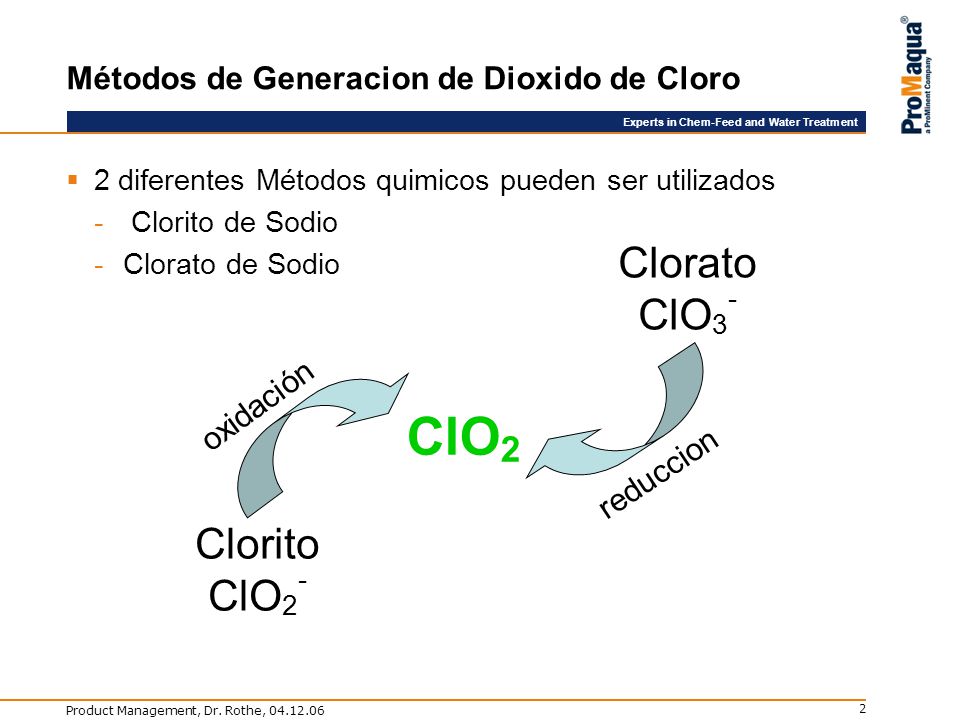

2 Métodos de Generacion de Dioxido de Cloro
2 diferentes Métodos quimicos pueden ser utilizados Clorito de Sodio Clorato de Sodio Clorato ClO3- reduccion ClO2 Clorito ClO2- oxidación Product Management, Dr. Rothe,

3 Reacciones: Clorito/Acido y Purate/Acido
Clorito/acido Proceso: quimicos: Clorito de sodio (NaClO2) Acido cloridrico (HCl) 4 HCl NaClO ClO NaCl H2O Purate Proceso: Químico: Clorato de Sodio (NaClO3) + Peroxido de hidrogeno (H2O2) Acido Sulfúrico (H2SO4), 78 – 98 % 2 NaClO3 + H2O2 + H2SO ClO2 + O2 + Na2SO4 + 2 H2O Product Management, Dr. Rothe,

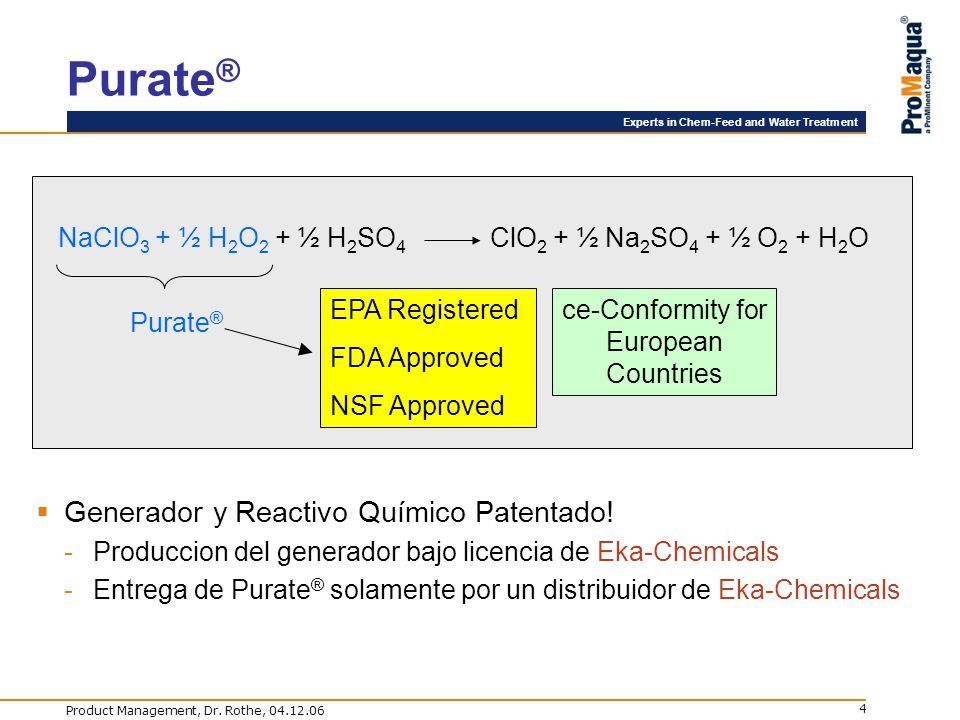

4 ce-Conformity for European Countries
Purate® Purate® EPA Registered FDA Approved NSF Approved ce-Conformity for European Countries NaClO3 + ½ H2O2 + ½ H2SO4 ClO2 + ½ Na2SO4 + ½ O2 + H2O Generador y Reactivo Químico Patentado! Produccion del generador bajo licencia de Eka-Chemicals Entrega de Purate® solamente por un distribuidor de Eka-Chemicals Product Management, Dr. Rothe,

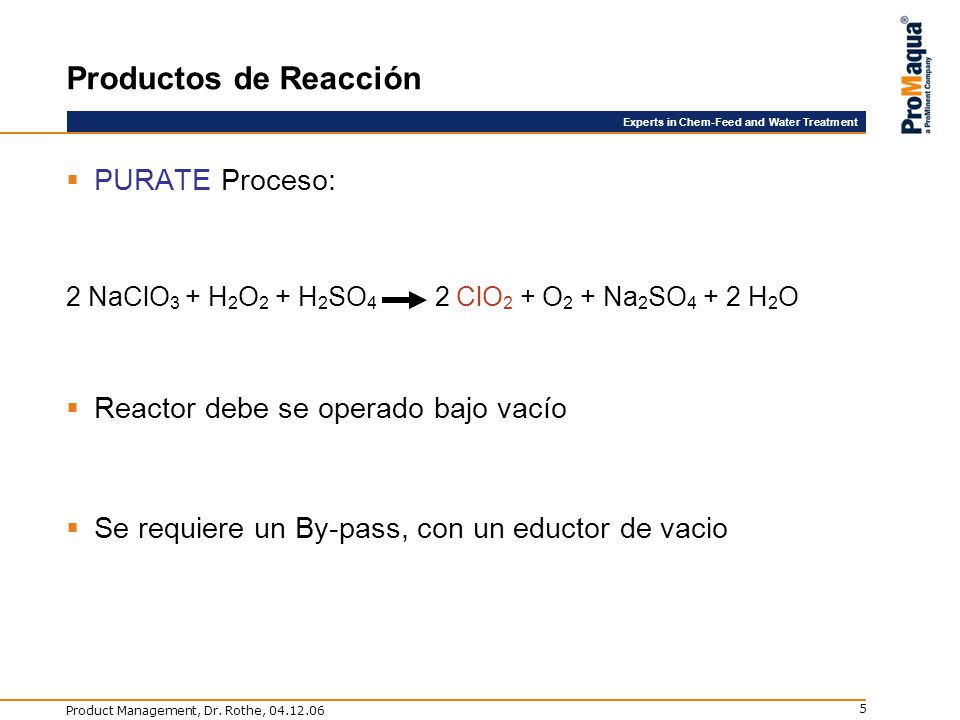

5 Productos de Reacción PURATE Proceso:
2 NaClO3 + H2O2 + H2SO ClO2 + O2 + Na2SO4 + 2 H2O Reactor debe se operado bajo vacío Se requiere un By-pass, con un eductor de vacio Product Management, Dr. Rothe,

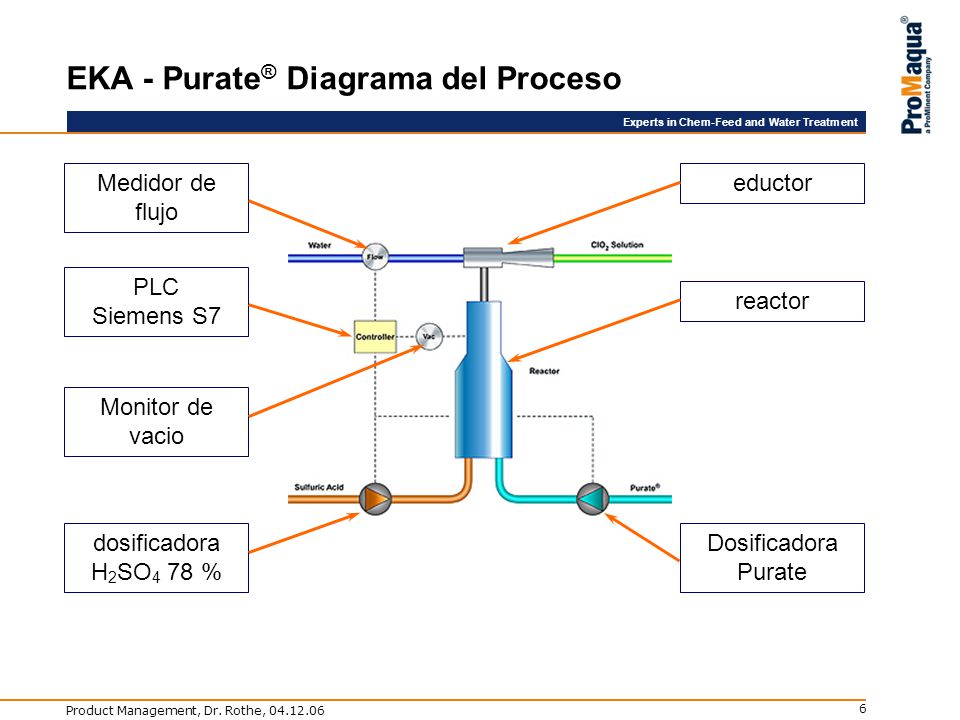

6 EKA - Purate® Diagrama del Proceso
Medidor de flujo eductor PLC Siemens S7 reactor Monitor de vacio Dosificadora Purate dosificadora H2SO4 78 % Product Management, Dr. Rothe,

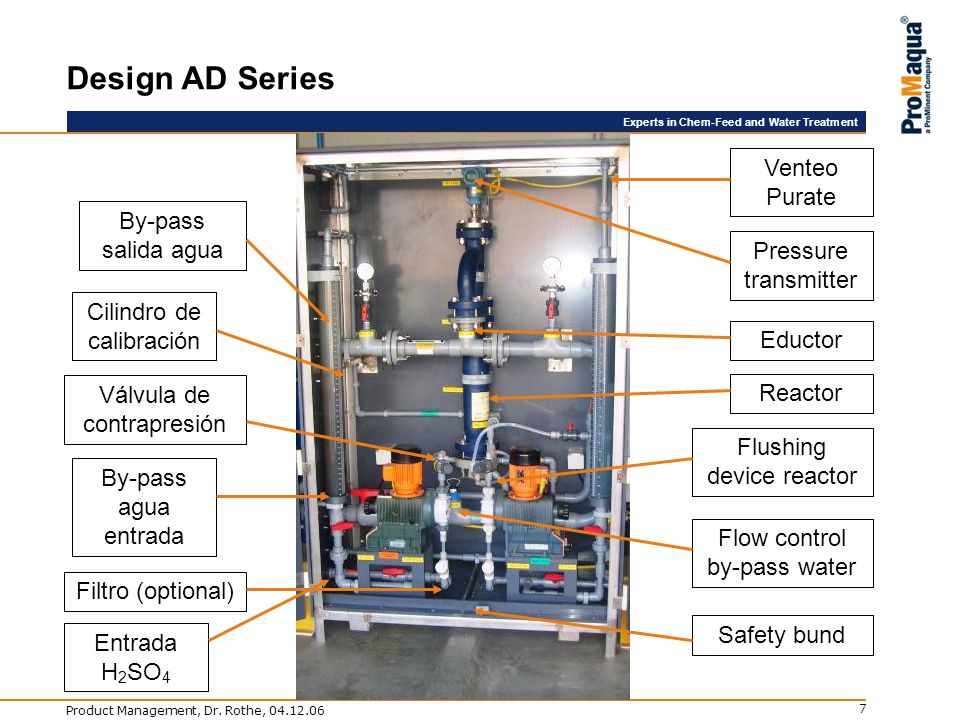

7 Design AD Series Venteo Purate By-pass salida agua
Pressure transmitter By-pass salida agua Cilindro de calibración Eductor Válvula de contrapresión Reactor Flushing device reactor By-pass agua entrada Flow control by-pass water Filtro (optional) Entrada H2SO4 Safety bund Product Management, Dr. Rothe,
