1 Potabilización del Agua
Fundamentos de Ingeniería Ambiental I Prof. Solymar Fernández

2 El Agua El agua es el mas importante de todos los compuestos químicos
Sin el agua no puede existir la vida animal ni vegetal Es mucho mas compleja en su comportamiento de lo que parecería considerando su simple fórmula molecular H2O

3 El Agua Clasificación del Agua
Alrededor de las tres cuartas partes de la superficie terrestre están cubiertas por agua y forman la capa llamada Hidrosfera Una forma de clasificación es de acuerdo a su origen y a su uso.

4 El Agua Según su origen Meteóricas
Provienen de los fenómenos metereológicos Según su origen Telúricas Son las que existen en la tierra en forma superficial o subterránea

5 El Agua Según su uso Potables No Potables
Se emplean en la alimentación de los seres organizados Potables Venenosas. Tienen sustancias toxicas Termales. tibias o calientes, por lo general son duras Minerales. contienen sustancias minerales Industriales. Contienen mayor cantidad de sales que las potables. Se usan en ciertas industrias como alimentación de calderas, textiles, etc. Según su uso No Potables

6 El Agua Características del agua potable Es fresca y limpia
No tiene olor ni sabor extraño No contiene materia orgánica ni en suspensión ni en disolución No contiene microorganismos patógenos No debe estar clasificada como agua dura Contiene Oxigeno disuelto Contiene en disolución pequeñas cantidades de sales no mayores a 0,25 g/litro.

7 Potabilización del Agua
El Proceso de Potabilización del Agua incluye varias etapas: Captación Conducción Tratamiento Distribución Consumo

8 Potabilización del Agua
Captación La captación de aguas superficiales se realiza por medio de tomas de agua que se hacen en los ríos o diques.  El agua proveniente de ríos está expuesta a la incorporación de materiales y microorganismos requiriendo un proceso más complejo para su tratamiento. La turbiedad, el contenido mineral y el grado de contaminación varían según la época del año. La captación de aguas subterráneas se efectúa por medio de pozos de bombeo ó perforaciones.

9 Potabilización del Agua
Conducción Desde la toma de agua del río hasta los presedimentadores, el agua se conduce por medio de acueductos ó canales abiertos

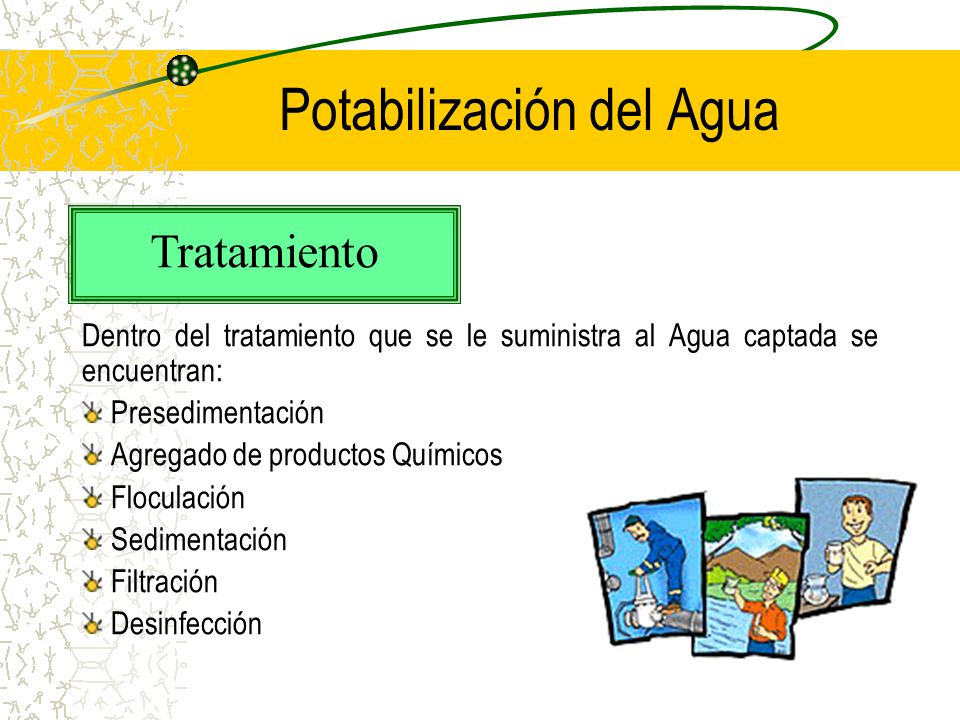

10 Potabilización del Agua
Tratamiento Dentro del tratamiento que se le suministra al Agua captada se encuentran: Presedimentación Agregado de productos Químicos Floculación Sedimentación Filtración Desinfección

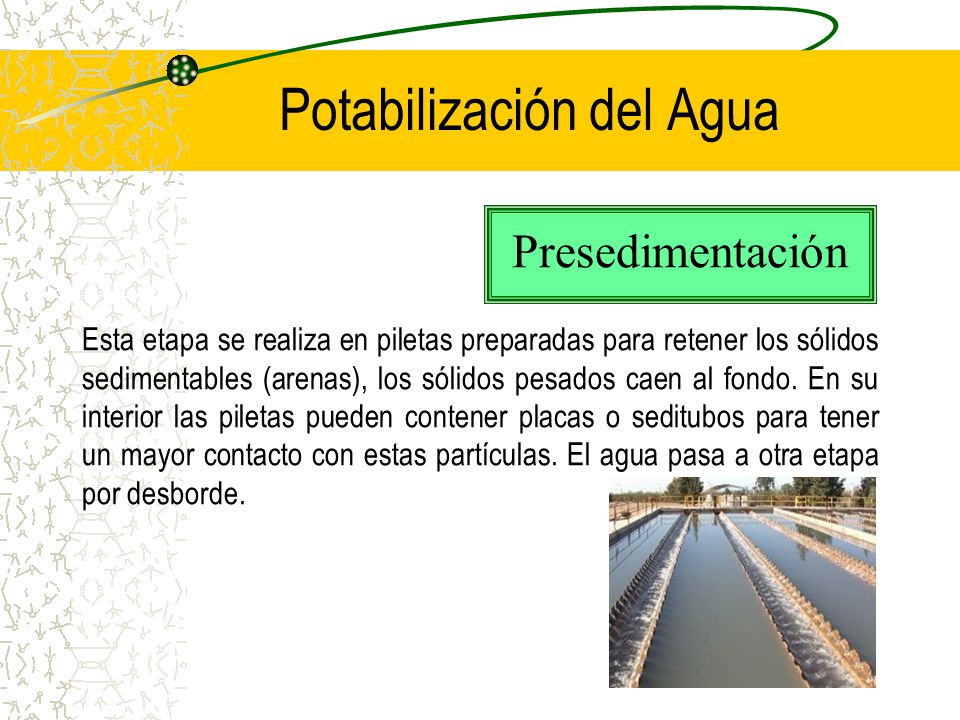

11 Potabilización del Agua
Presedimentación Esta etapa se realiza en piletas preparadas para retener los sólidos sedimentables (arenas), los sólidos pesados caen al fondo. En su interior las piletas pueden contener placas o seditubos para tener un mayor contacto con estas partículas. El agua pasa a otra etapa por desborde.

12 Potabilización del Agua
Adición de Productos Químicos El agregado de productos químicos (coagulantes) se realiza para la desestabilización del coloide o turbiedad del agua.

13 Potabilización del Agua
Floculación En los floculadores que pueden ser mecánicos o hidráulicos, se produce la mezcla entre el producto químico y el coloide que produce la turbiedad, formando los floculos.

14 Potabilización del Agua
Sedimentación La sedimentación se realiza en decantadores o piletas de capacidad variable, según la Planta Potabilizadora.  En ellos se produce la decantación del floculo, los cuales precipitan al fondo del decantador formando barros. Normalmente la retención de velocidad del agua que se produce en esta zona es de 40 minutos a una hora.

15 Potabilización del Agua
Sedimentación Los decantadores o sedimentadores es su tramo final poseen vertederos en los cuales se capta la capa superior del agua – que contiene menor turbiedad – por medio de estos vertederos el agua pasa a la zona de filtración

16 Potabilización del Agua
Filtración Un filtro está compuesto por un manto sostén: piedras, granza y arena. La filtración se realiza ingresando el agua sedimentada o decantada por encima del filtro. Por gravedad el agua pasa a través de la arena  la cual retiene las impurezas o turbiedad residual que queda en la etapa de decantación.

17 Potabilización del Agua
Desinfección Una vez que el agua fue filtrada, pasa a la reserva, allí se desinfecta según distintos métodos. El más usado es el agregado de cloro líquido. Otros desinfectantes utilizados son: hipoclorito de sodio, hipoclorito de calcio, ozono, luz ultravioleta, etc.

18 Esquema de Planta Potabilizadora

19 Gotita de Humor
