1 LEVANTAMIENTO DE DATOS UTILIZANDO UN DISPOSITIVO TABLET CON GPS
Diplomado en SIG, Curso Herramientas avanzadas en Sistemas de Información Geográfica LEVANTAMIENTO DE DATOS UTILIZANDO UN DISPOSITIVO TABLET CON GPS Profesores: Jorge Qüense Abarzua Juan Pablo Astaburuaga P. 2014

2 Levantamiento de datos geográficos.

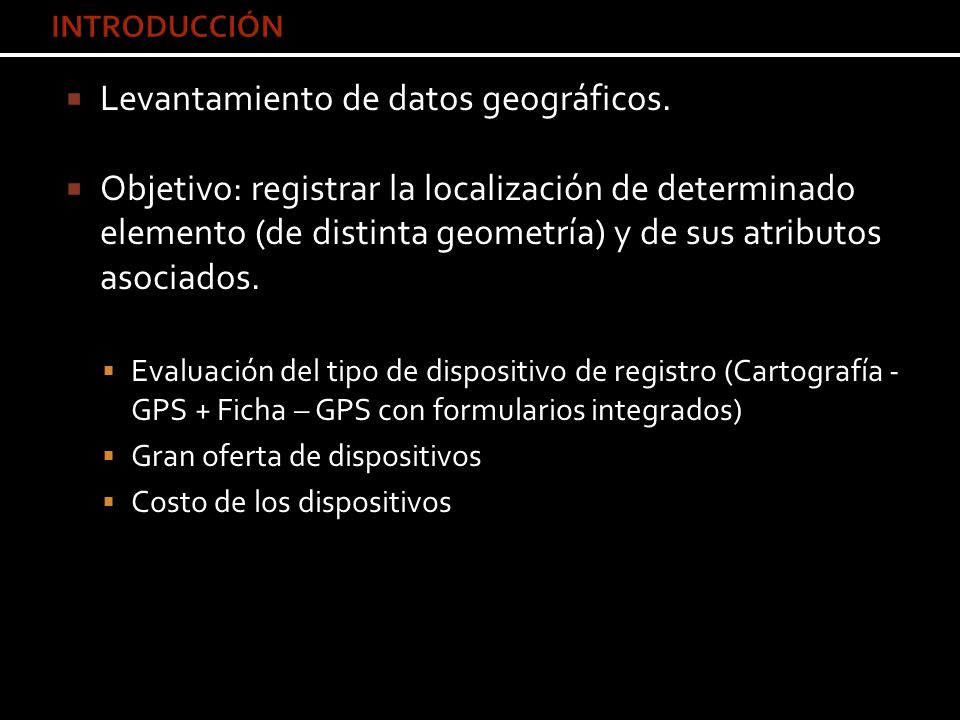

INTRODUCCIÓN Levantamiento de datos geográficos. Objetivo: registrar la localización de determinado elemento (de distinta geometría) y de sus atributos asociados. Evaluación del tipo de dispositivo de registro (Cartografía - GPS + Ficha – GPS con formularios integrados) Gran oferta de dispositivos Costo de los dispositivos

3 INTRODUCCIÓN Permite creación de Formularios

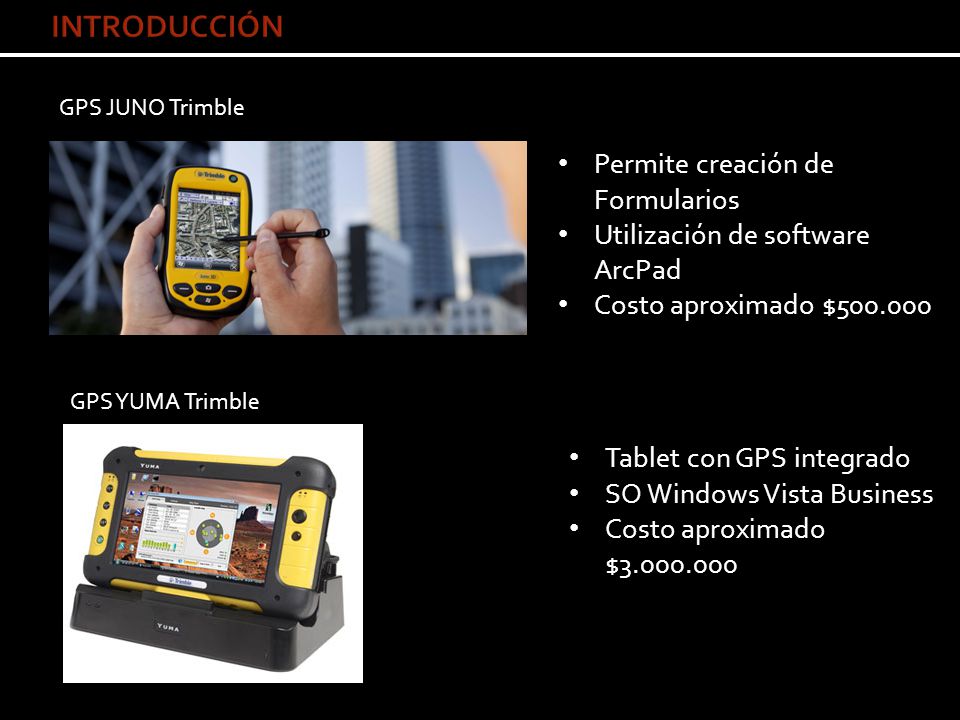

GPS JUNO Trimble Permite creación de Formularios Utilización de software ArcPad Costo aproximado $ GPS YUMA Trimble Tablet con GPS integrado SO Windows Vista Business Costo aproximado $

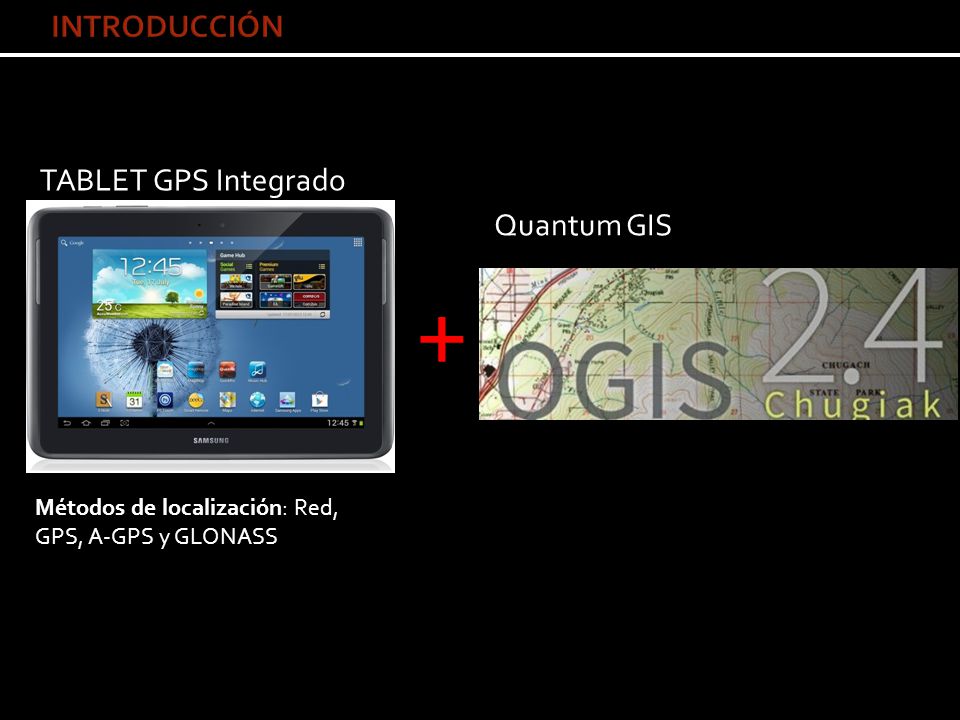

4 + INTRODUCCIÓN TABLET GPS Integrado Quantum GIS
Métodos de localización: Red, GPS, A-GPS y GLONASS

5 Trabajando con QGIS

6 1. CONCEPTOS GENERALES

7 Soporta formatos vectoriales, raster y bases de datos
CONCEPTOS NECESARIOS PARA EL TRABAJO EN QGIS Quantum GIS (QGIS) es un Sistema de Información Geográfica open source bajo una licencia de uso pública. (nace el año 2002). Es un proyecto oficial de Open Source Geoespatial Fundation (OSGeo) y se inició como un proyecto de visualización de datos. Es compatible con sistemas como Linux, Unix, Mac OSX, Windows y Android Soporta formatos vectoriales, raster y bases de datos Trabajaremos con la versión Desktop es 2.0 definición de estándares abiertos e interoperables dentro de los Sistemas de Información Geográfica y de la World Wide Web. Persigue acuerdos entre las diferentes empresas del sector que posibiliten la interoperación de sus sistemas de geoprocesamiento y facilitar el intercambio de la información geográfica en beneficio de los usuarios. Anteriormente fue conocido como Open GIS Consortium. Antes de firmar como Consortium firmó como fundación.

8 QGIS Client: Web para web mapping.
CONCEPTOS NECESARIOS PARA EL TRABAJO EN QGIS Se compone por: QGIS Desktop: funciones como visualización, edición y análisis de datos espaciales (Windows, Mac, Linux, BSD y Android) QGIS Browser: Visualizador de datos disponibles en el propio computador y/o online (WMS) QGIS Server: Servidor WMS fácilmente configurable a través de los archivos de proyecto de QGIS Desktop. Publica capas y proyectos de QGIS compatibles con servicios WMS y WFS QGIS Client: Web para web mapping.

9 Formato vectorial incluyendo ESRI shapefiles, MapInfo, entre otros

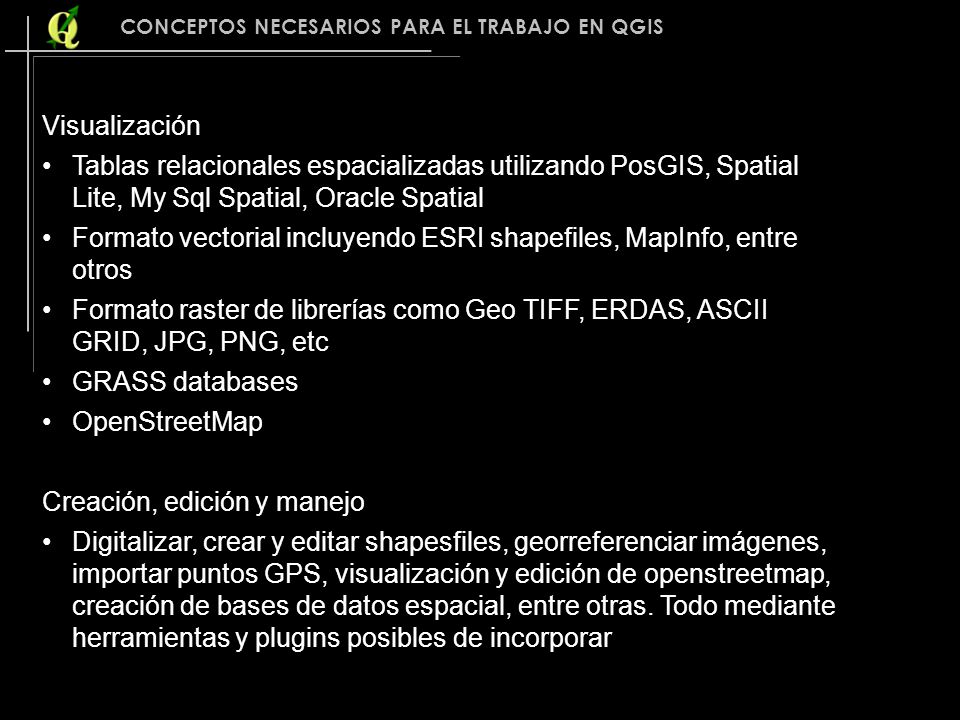

CONCEPTOS NECESARIOS PARA EL TRABAJO EN QGIS Visualización Tablas relacionales espacializadas utilizando PosGIS, Spatial Lite, My Sql Spatial, Oracle Spatial Formato vectorial incluyendo ESRI shapefiles, MapInfo, entre otros Formato raster de librerías como Geo TIFF, ERDAS, ASCII GRID, JPG, PNG, etc GRASS databases OpenStreetMap Creación, edición y manejo Digitalizar, crear y editar shapesfiles, georreferenciar imágenes, importar puntos GPS, visualización y edición de openstreetmap, creación de bases de datos espacial, entre otras. Todo mediante herramientas y plugins posibles de incorporar

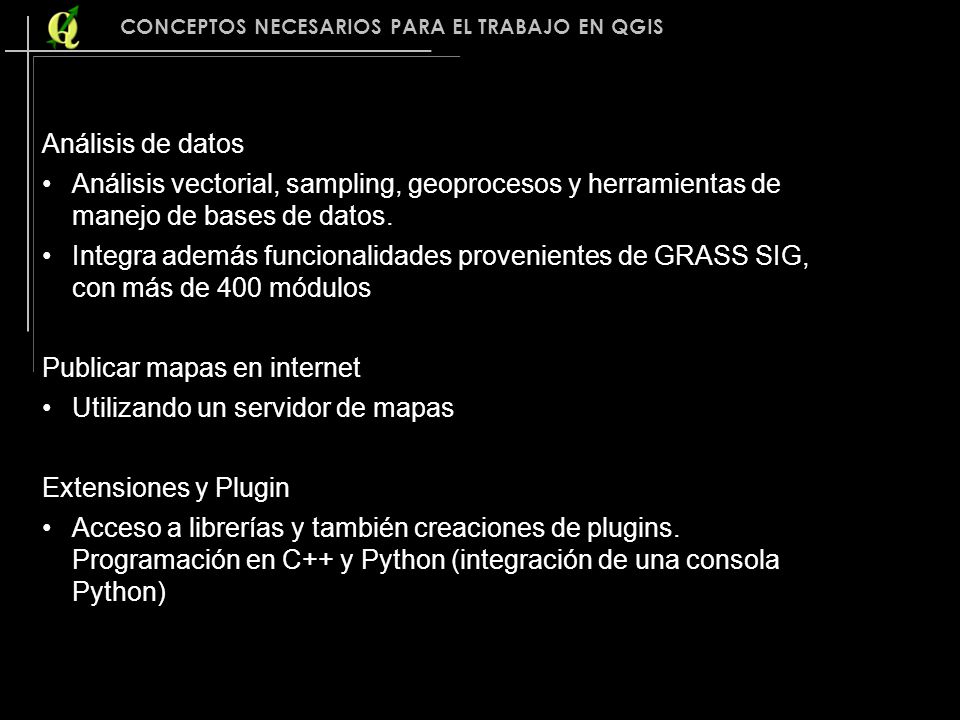

10 Publicar mapas en internet Utilizando un servidor de mapas
CONCEPTOS NECESARIOS PARA EL TRABAJO EN QGIS Análisis de datos Análisis vectorial, sampling, geoprocesos y herramientas de manejo de bases de datos. Integra además funcionalidades provenientes de GRASS SIG, con más de 400 módulos Publicar mapas en internet Utilizando un servidor de mapas Extensiones y Plugin Acceso a librerías y también creaciones de plugins. Programación en C++ y Python (integración de una consola Python)

11 CONCEPTOS NECESARIOS PARA EL TRABAJO EN QGIS

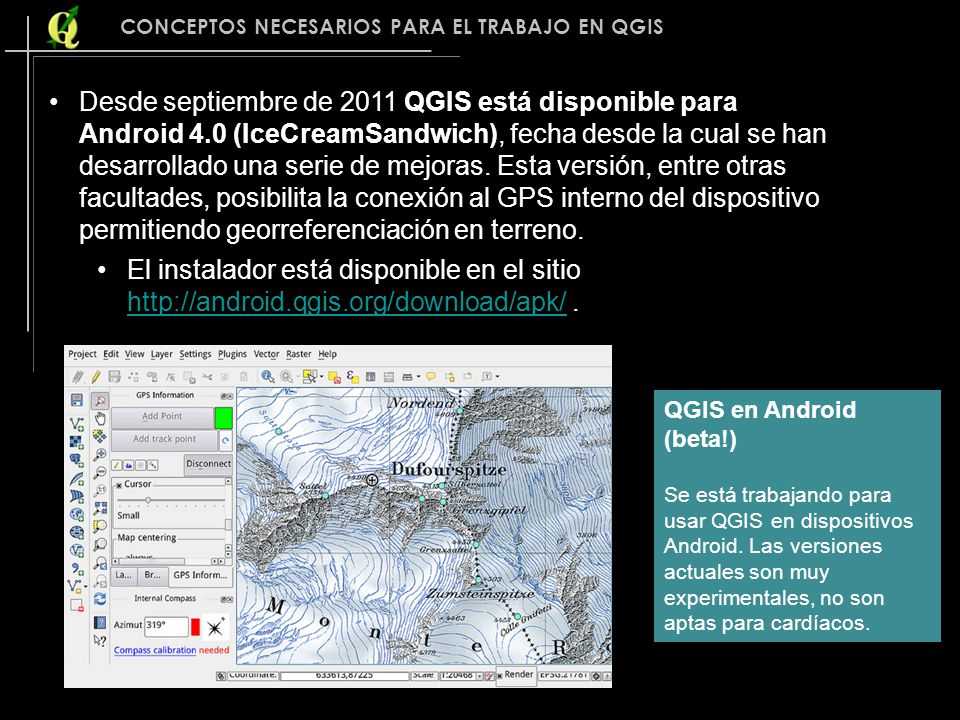

Desde septiembre de 2011 QGIS está disponible para Android 4.0 (IceCreamSandwich), fecha desde la cual se han desarrollado una serie de mejoras. Esta versión, entre otras facultades, posibilita la conexión al GPS interno del dispositivo permitiendo georreferenciación en terreno. El instalador está disponible en el sitio . QGIS en Android (beta!) Se está trabajando para usar QGIS en dispositivos Android. Las versiones actuales son muy experimentales, no son aptas para cardíacos.

12 2. COMPONENTES QGIS DESKTOP

13 COMPONENTES QGIS DESKTOP

14 2. ASPECTOS GENERALES DE QGIS PARA ANDROID

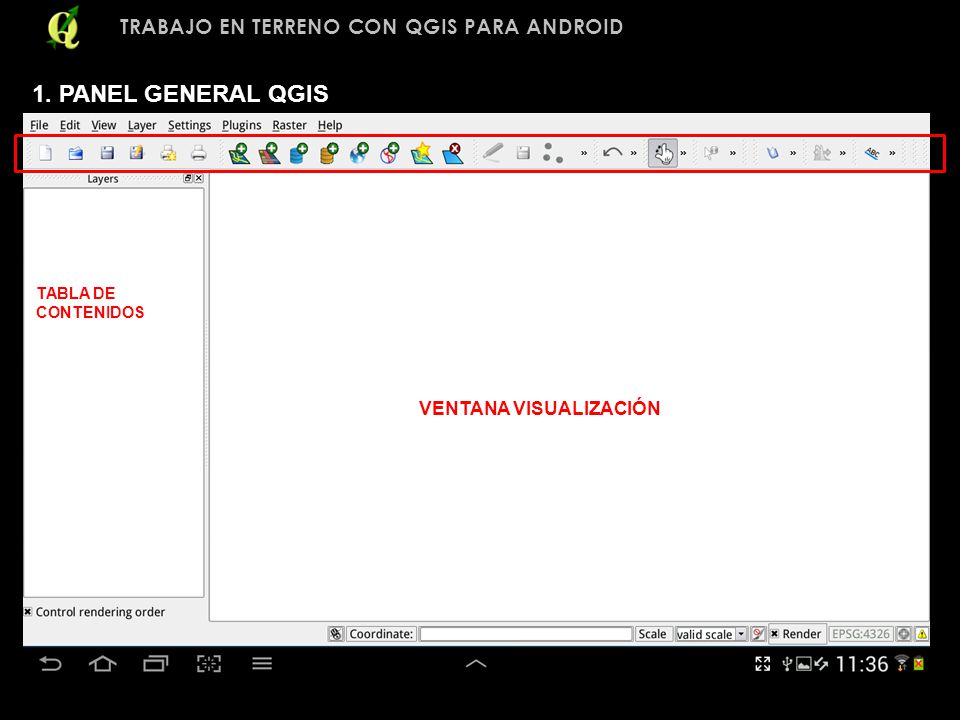

15 1. PANEL GENERAL QGIS TRABAJO EN TERRENO CON QGIS PARA ANDROID
TABLA DE CONTENIDOS VENTANA VISUALIZACIÓN

16 TRABAJO EN TERRENO CON QGIS PARA ANDROID
2. AGREGAR PANEL GPS

17 2.1. HERRAMIENTAS PANEL GPS

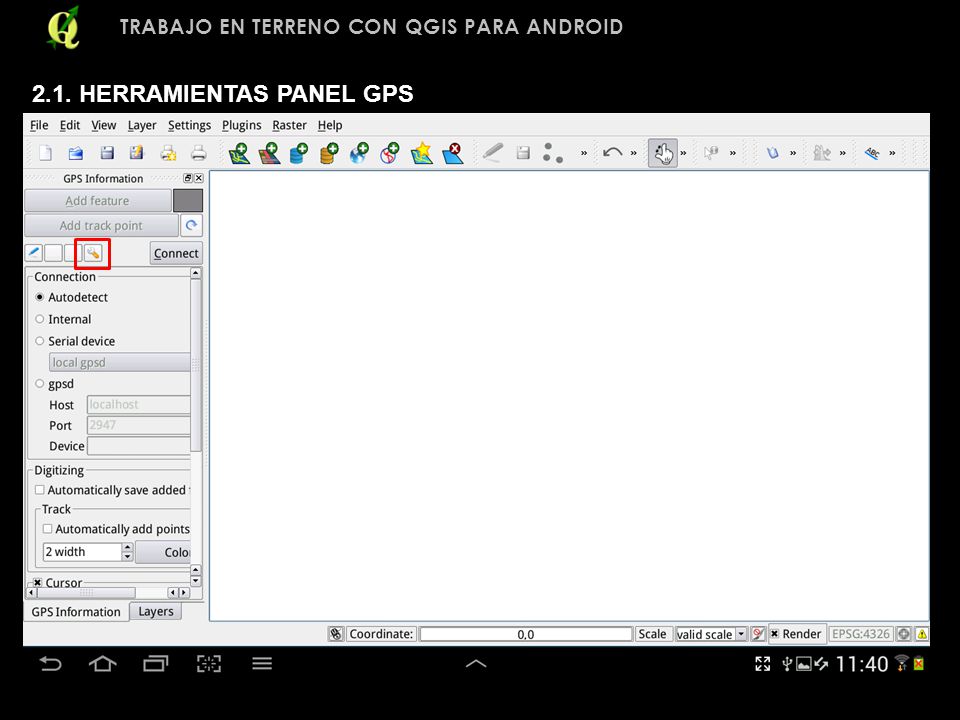

TRABAJO EN TERRENO CON QGIS PARA ANDROID 2.1. HERRAMIENTAS PANEL GPS

18 2.2. INFORMACIÓN RELEVANTE PANEL GPS
TRABAJO EN TERRENO CON QGIS PARA ANDROID 2.2. INFORMACIÓN RELEVANTE PANEL GPS

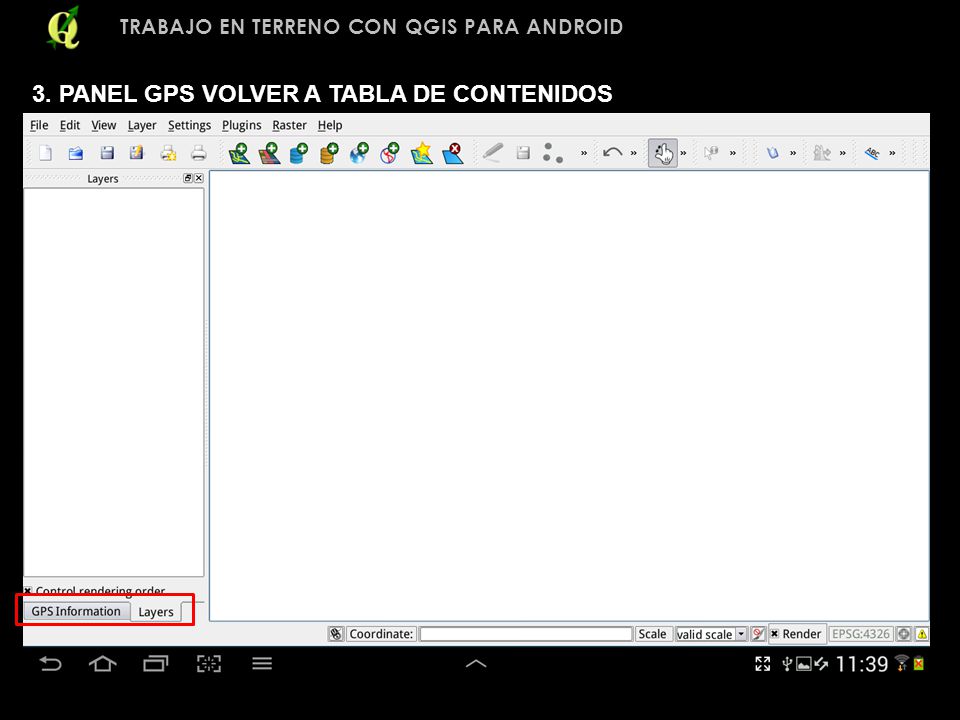

19 3. PANEL GPS VOLVER A TABLA DE CONTENIDOS
TRABAJO EN TERRENO CON QGIS PARA ANDROID 3. PANEL GPS VOLVER A TABLA DE CONTENIDOS

20 3. TRABAJO EN TERRENO CON QGIS PARA ANDROID

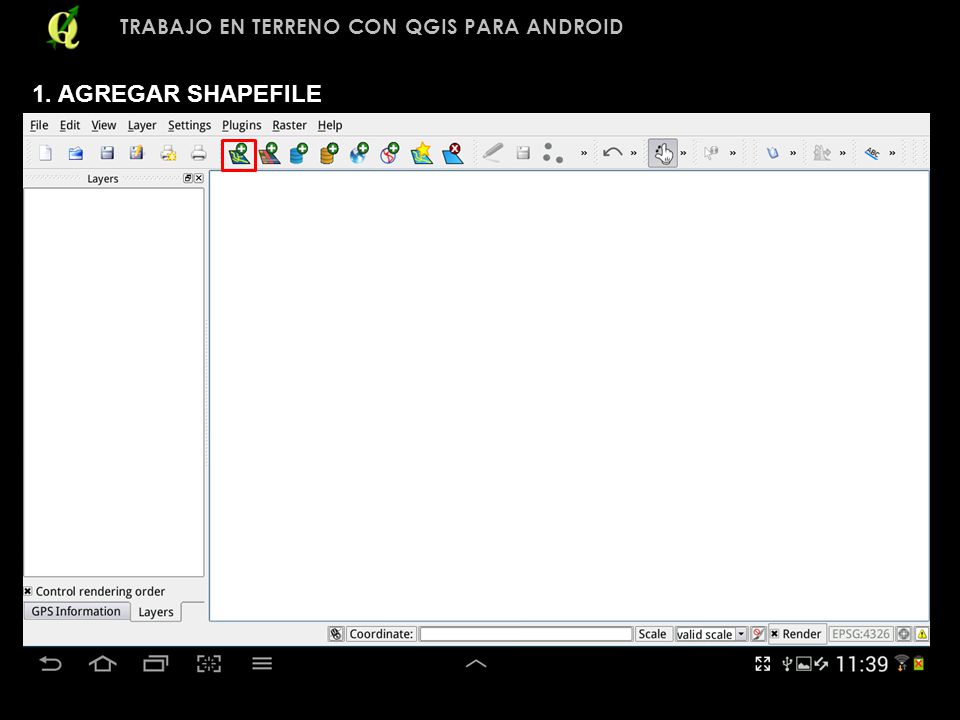

21 TRABAJO EN TERRENO CON QGIS PARA ANDROID
1. AGREGAR SHAPEFILE

22 1.1. BUSCAR DIRECTORIO DE LA CAPA
TRABAJO EN TERRENO CON QGIS PARA ANDROID 1.1. BUSCAR DIRECTORIO DE LA CAPA

23 1.2. RUTA DE ALMACENAMIENTO DE LA INFORMACIÓN EN EL TABLET
TRABAJO EN TERRENO CON QGIS PARA ANDROID 1.2. RUTA DE ALMACENAMIENTO DE LA INFORMACIÓN EN EL TABLET

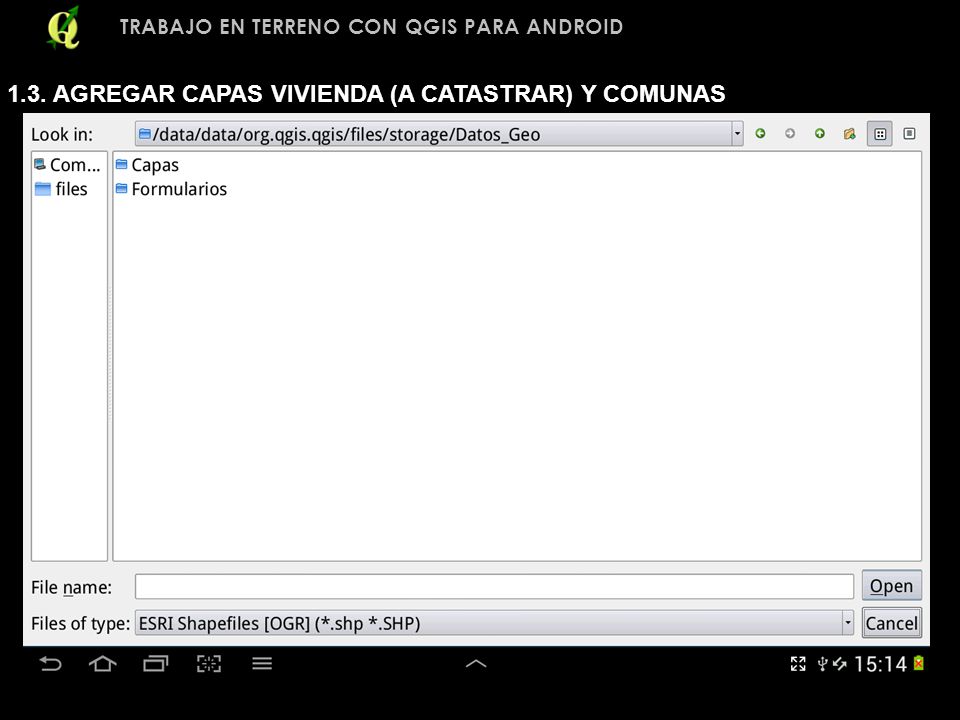

24 1.3. AGREGAR CAPAS VIVIENDA (A CATASTRAR) Y COMUNAS
TRABAJO EN TERRENO CON QGIS PARA ANDROID 1.3. AGREGAR CAPAS VIVIENDA (A CATASTRAR) Y COMUNAS

25 1.3. AGREGAR CAPAS VIVIENDA (A CATASTRAR) Y COMUNAS
TRABAJO EN TERRENO CON QGIS PARA ANDROID 1.3. AGREGAR CAPAS VIVIENDA (A CATASTRAR) Y COMUNAS

26 1.4. VISUALIZACIÓN CAPAS VIVIENDA Y COMUNAS
TRABAJO EN TERRENO CON QGIS PARA ANDROID 1.4. VISUALIZACIÓN CAPAS VIVIENDA Y COMUNAS

27 TRABAJO EN TERRENO CON QGIS PARA ANDROID

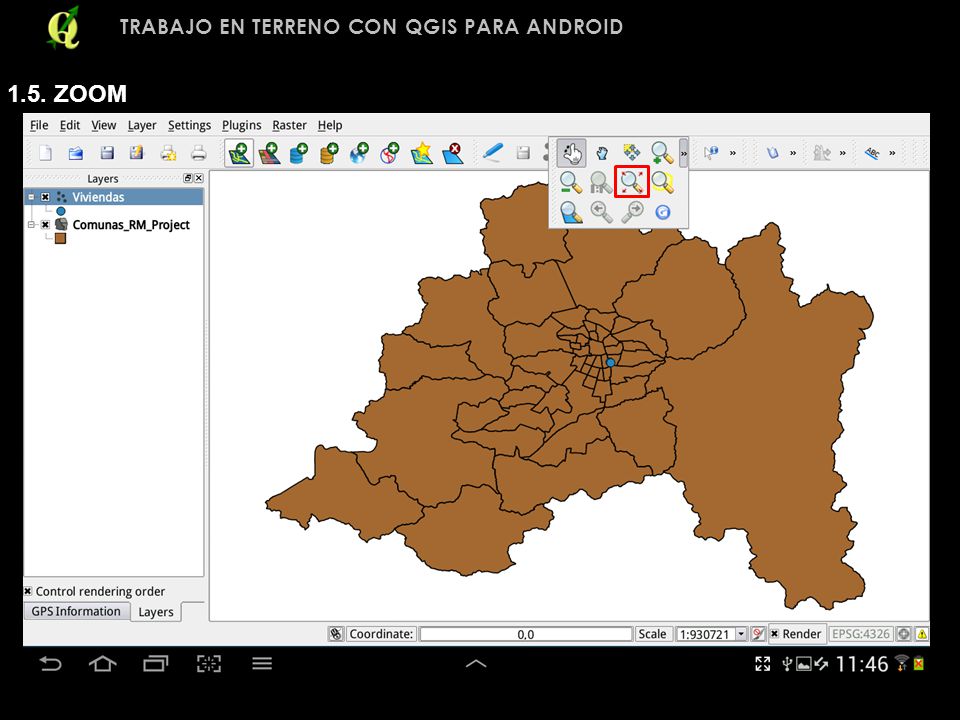

1.5. ZOOM

28 TRABAJO EN TERRENO CON QGIS PARA ANDROID

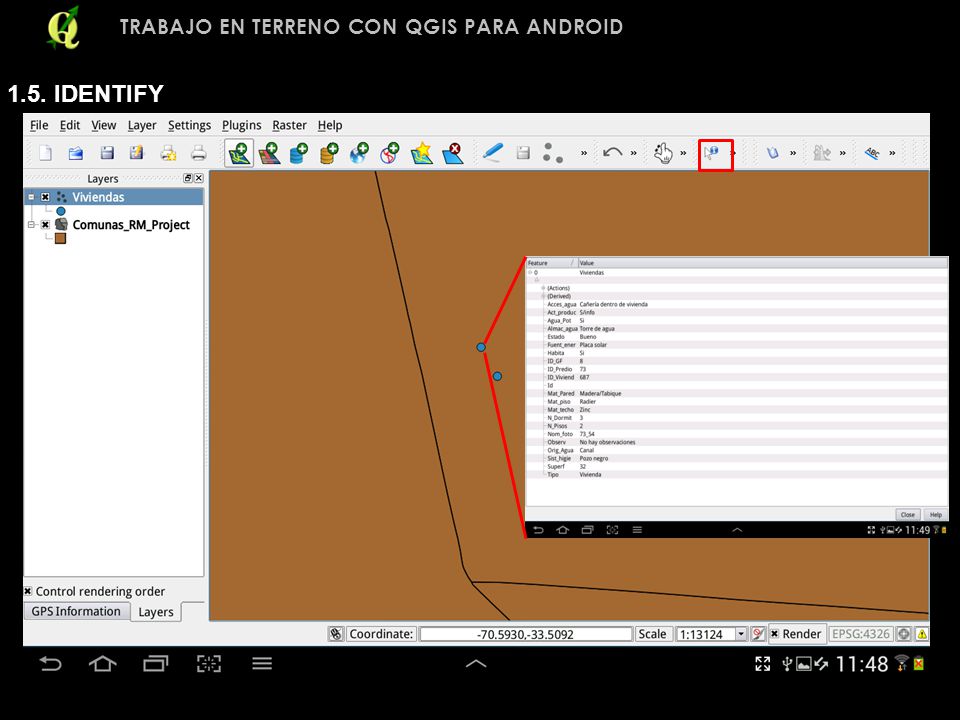

1.5. IDENTIFY

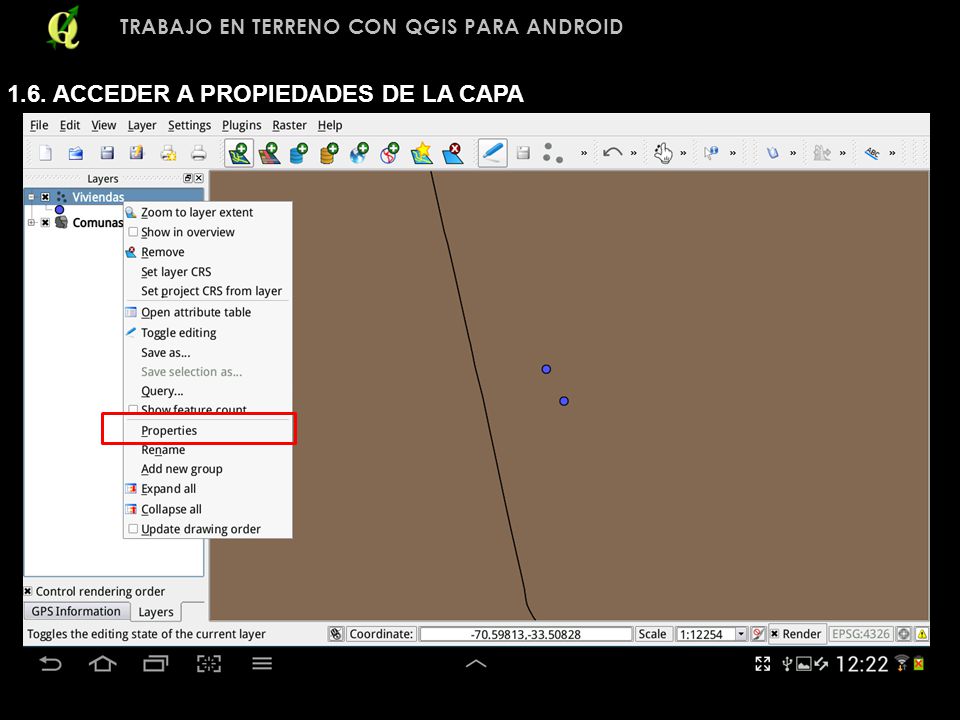

29 1.6. ACCEDER A PROPIEDADES DE LA CAPA
TRABAJO EN TERRENO CON QGIS PARA ANDROID 1.6. ACCEDER A PROPIEDADES DE LA CAPA

30 1.7. PROPIEDADES GENERALES Y VINCULAR A FORMULARIO

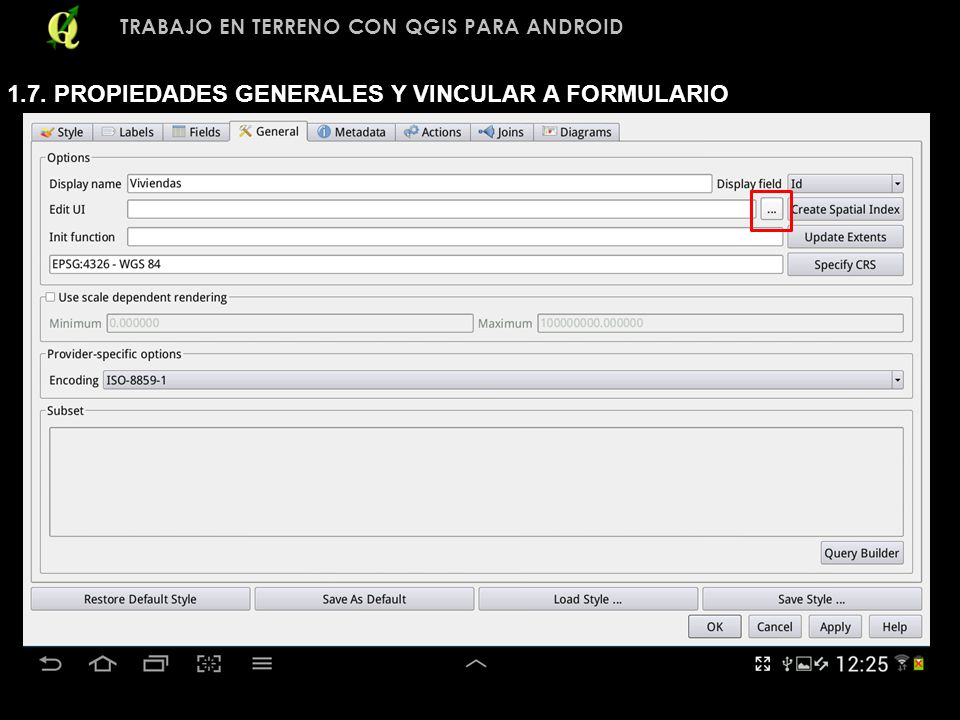

TRABAJO EN TERRENO CON QGIS PARA ANDROID 1.7. PROPIEDADES GENERALES Y VINCULAR A FORMULARIO

31 TRABAJO EN TERRENO CON QGIS PARA ANDROID

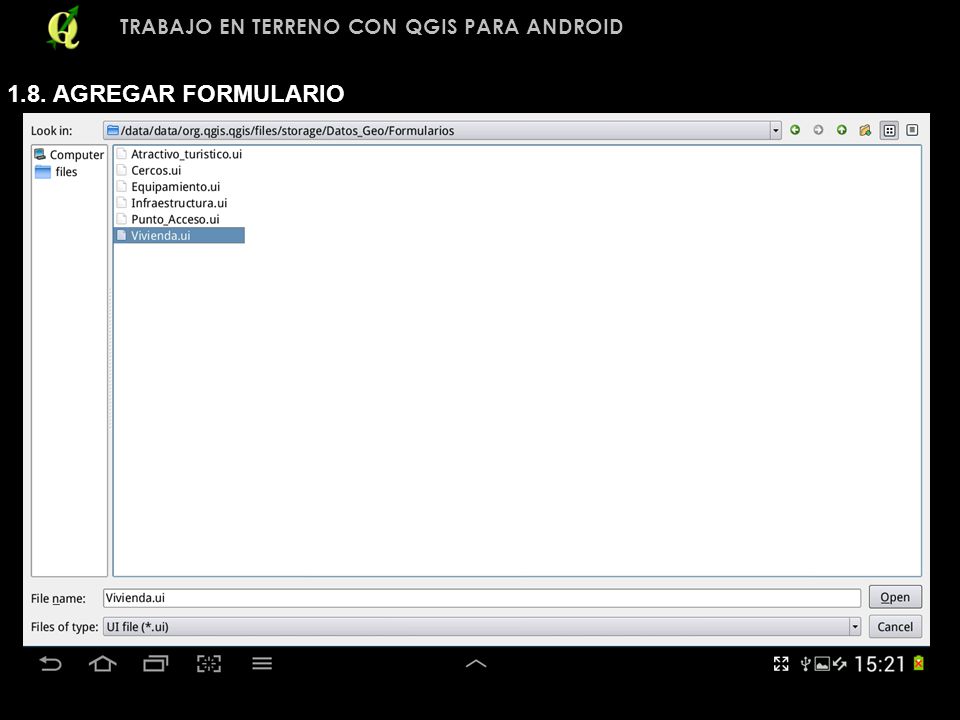

1.8. AGREGAR FORMULARIO

32 TRABAJO EN TERRENO CON QGIS PARA ANDROID
1.8. AGREGAR FORMULARIO

33 2 1 TRABAJO EN TERRENO CON QGIS PARA ANDROID

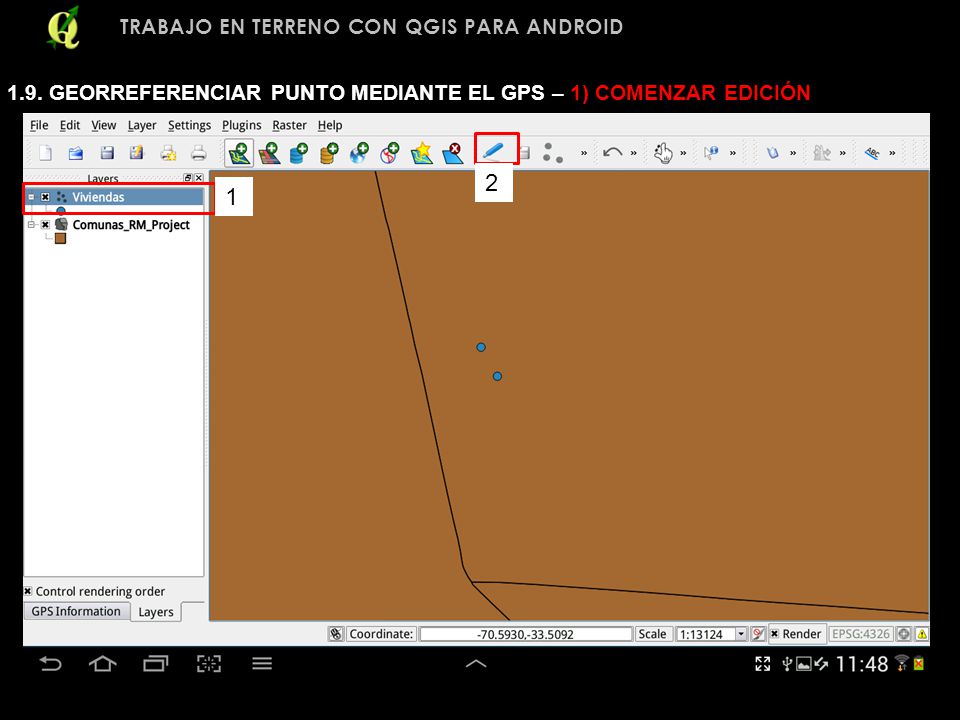

1.9. GEORREFERENCIAR PUNTO MEDIANTE EL GPS – 1) COMENZAR EDICIÓN 2 1

34 TRABAJO EN TERRENO CON QGIS PARA ANDROID

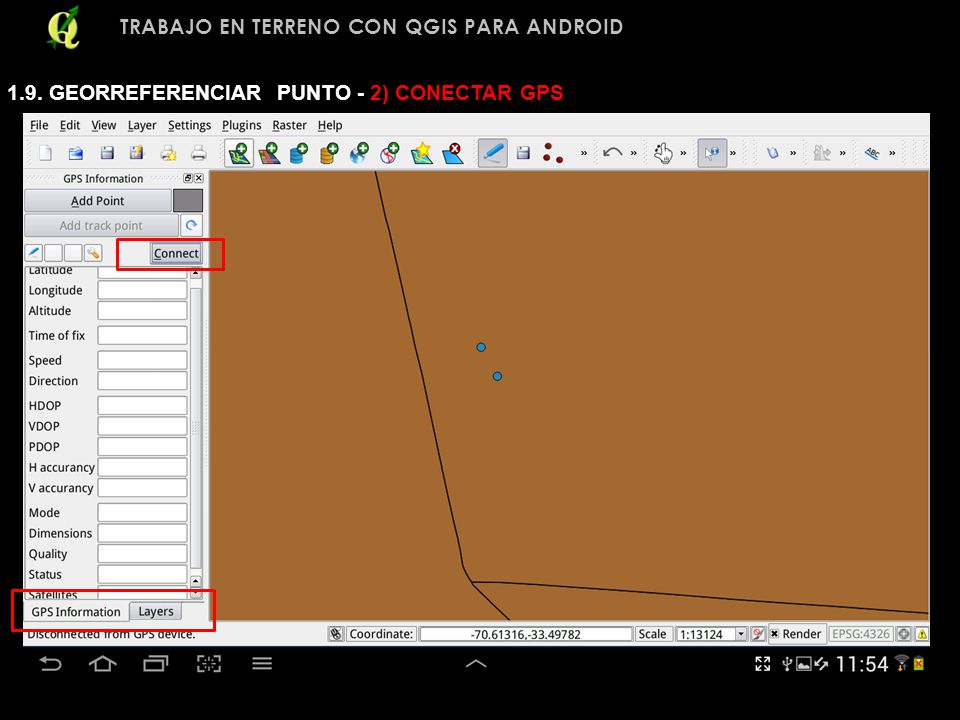

1.9. GEORREFERENCIAR PUNTO - 2) CONECTAR GPS

35 TRABAJO EN TERRENO CON QGIS PARA ANDROID
1.9. GEORREFERENCIAR PUNTO - 3) AGREGAR PUNTO Indicador que señala que está habilitado para agregar puntos (generalmente bajo 50 metros) Indicador de posición Indicadores de precisión

36 TRABAJO EN TERRENO CON QGIS PARA ANDROID
1.9. EJEMPLO: GEORREFERENCIAR PUNTO - 4) DESPLIEGUE DE FORMULARIO

37 TRABAJO EN TERRENO CON QGIS PARA ANDROID

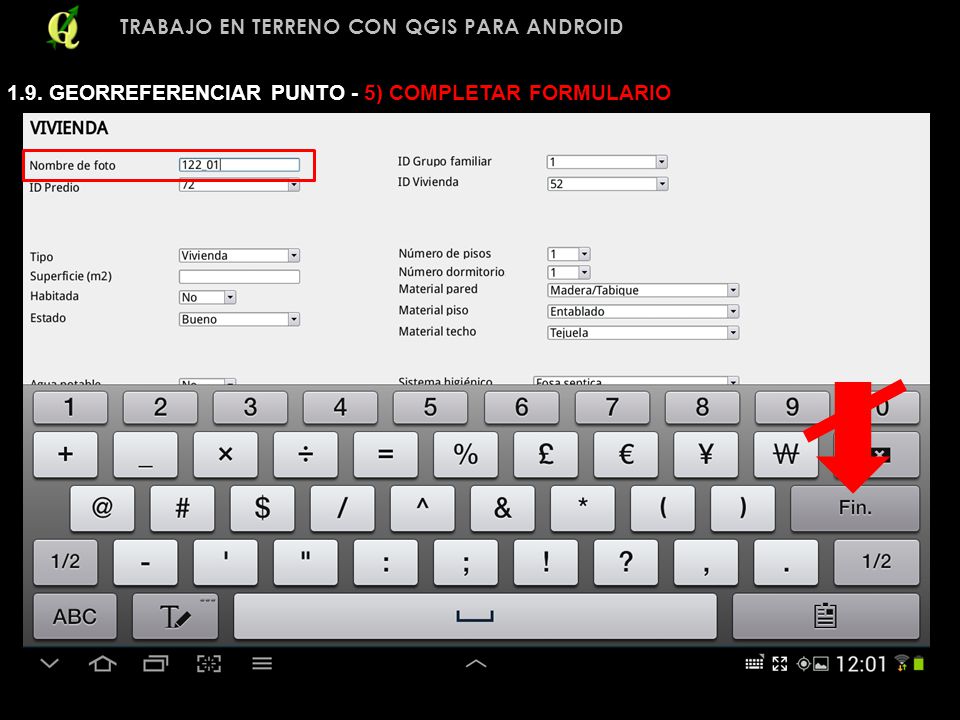

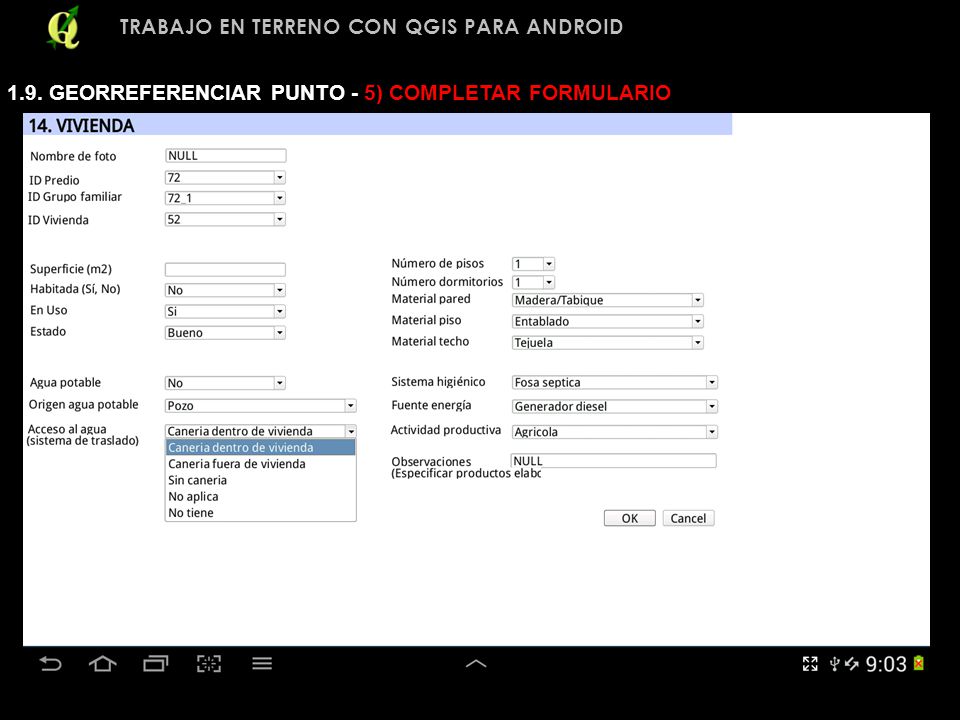

1.9. GEORREFERENCIAR PUNTO - 5) COMPLETAR FORMULARIO

38 TRABAJO EN TERRENO CON QGIS PARA ANDROID
1.9. GEORREFERENCIAR PUNTO - 5) COMPLETAR FORMULARIO

39 TRABAJO EN TERRENO CON QGIS PARA ANDROID
1.9. GEORREFERENCIAR PUNTO - 5) COMPLETAR FORMULARIO

40 TRABAJO EN TERRENO CON QGIS PARA ANDROID
1.9. GEORREFERENCIAR PUNTO - 6) PUNTO GEORREFERENCIADO

41 TRABAJO EN TERRENO CON QGIS PARA ANDROID

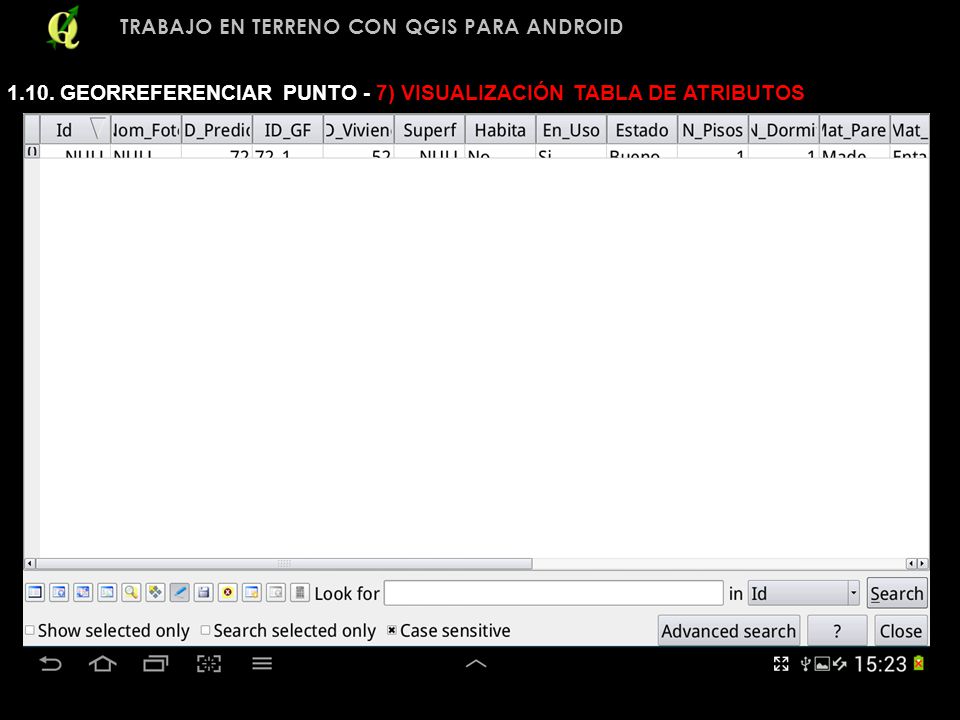

1.10. GEORREFERENCIAR PUNTO - 7) VISUALIZACIÓN TABLA DE ATRIBUTOS

42 TRABAJO EN TERRENO CON QGIS PARA ANDROID

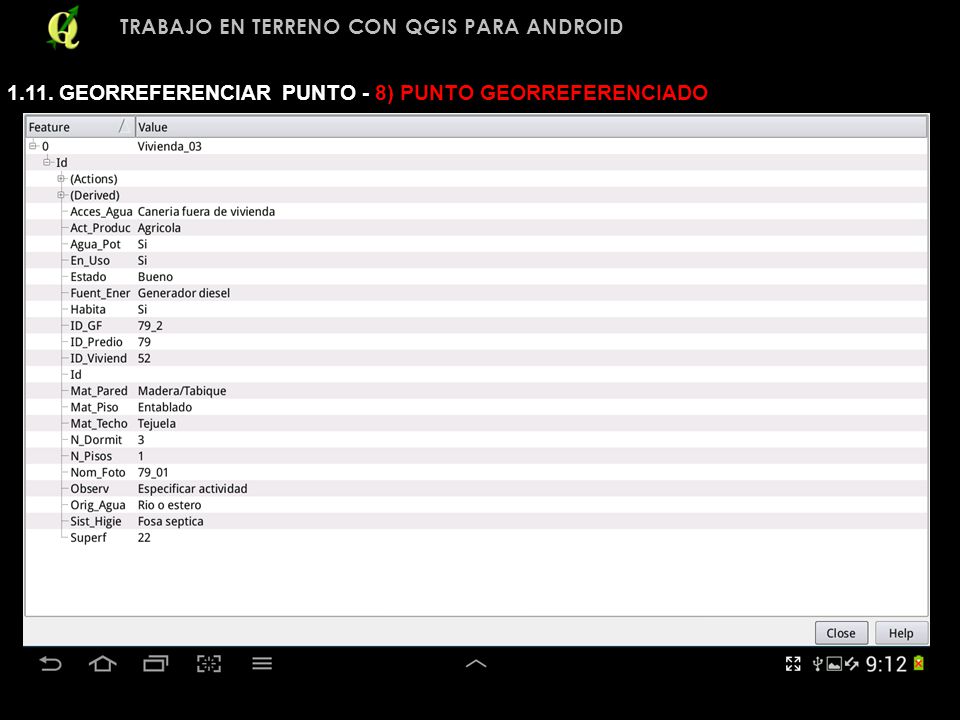

1.11. GEORREFERENCIAR PUNTO - 8) PUNTO GEORREFERENCIADO

43 OJO CON LA CAPA QUE ESTÁ ACTIVA!

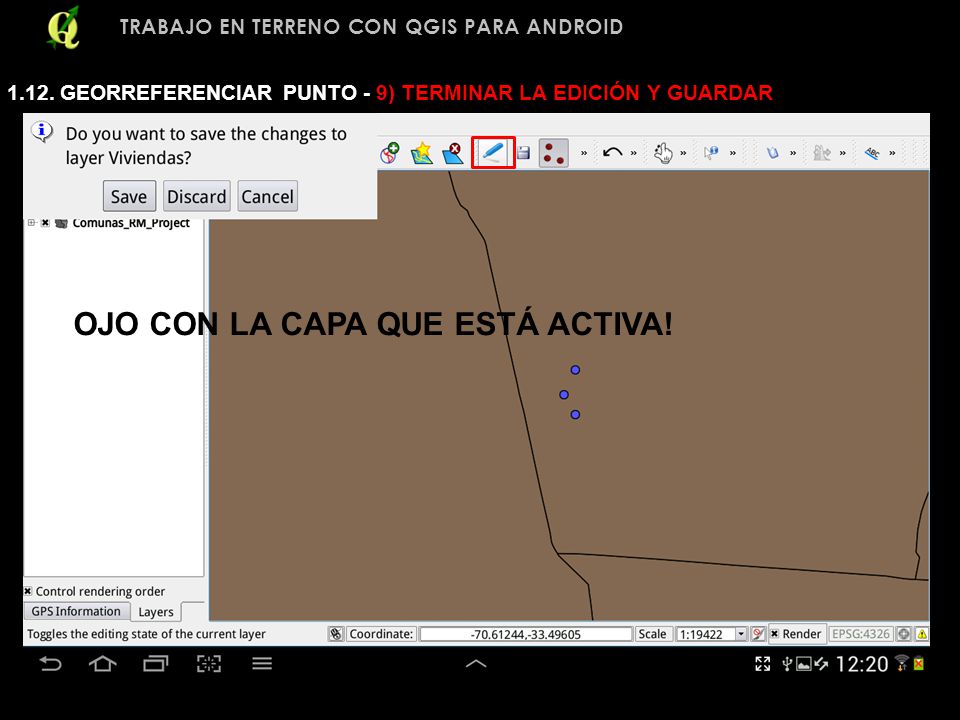

TRABAJO EN TERRENO CON QGIS PARA ANDROID 1.12. GEORREFERENCIAR PUNTO - 9) TERMINAR LA EDICIÓN Y GUARDAR OJO CON LA CAPA QUE ESTÁ ACTIVA!
