1 INTRODUCCIÓN A LAS COMUNICACIONES DE DATOS José Estay A.

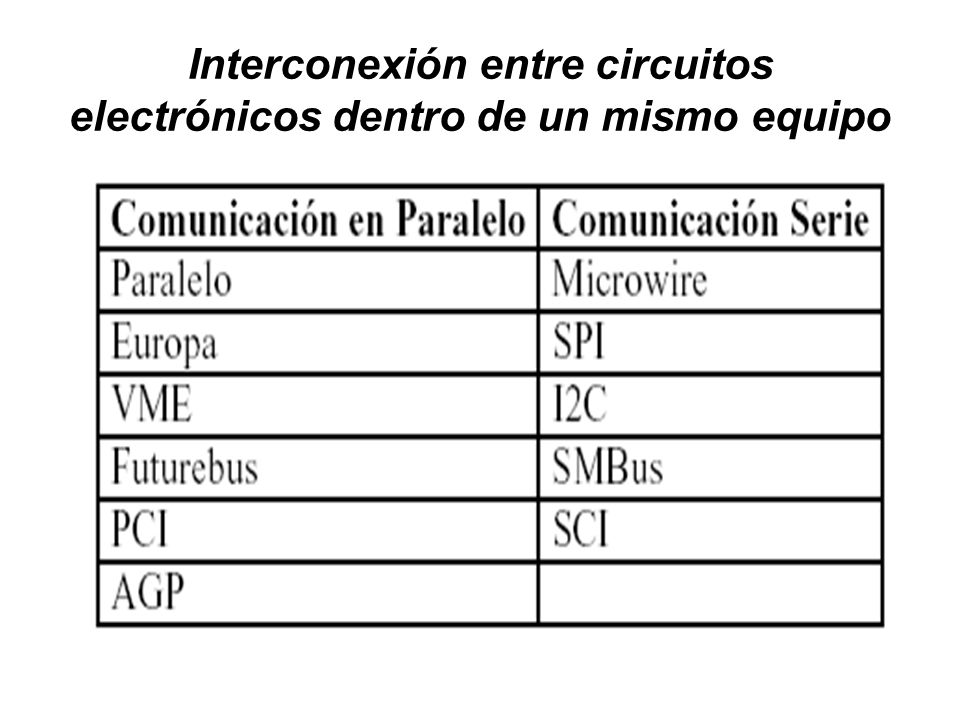

2 Interconexión entre circuitos electrónicos dentro de un mismo equipo

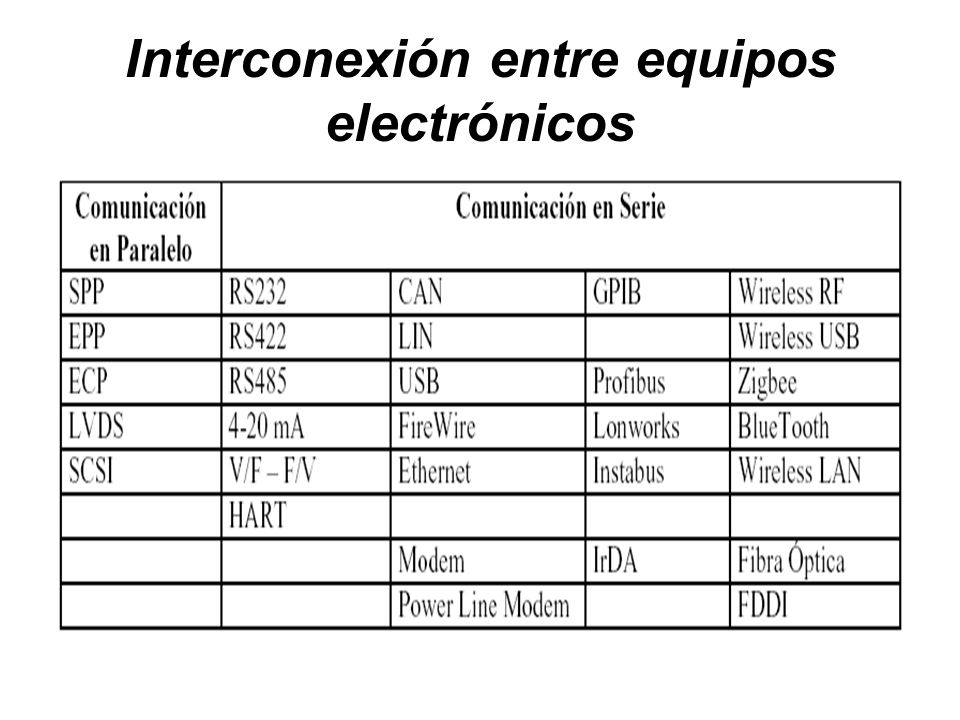

3 Interconexión entre equipos electrónicos

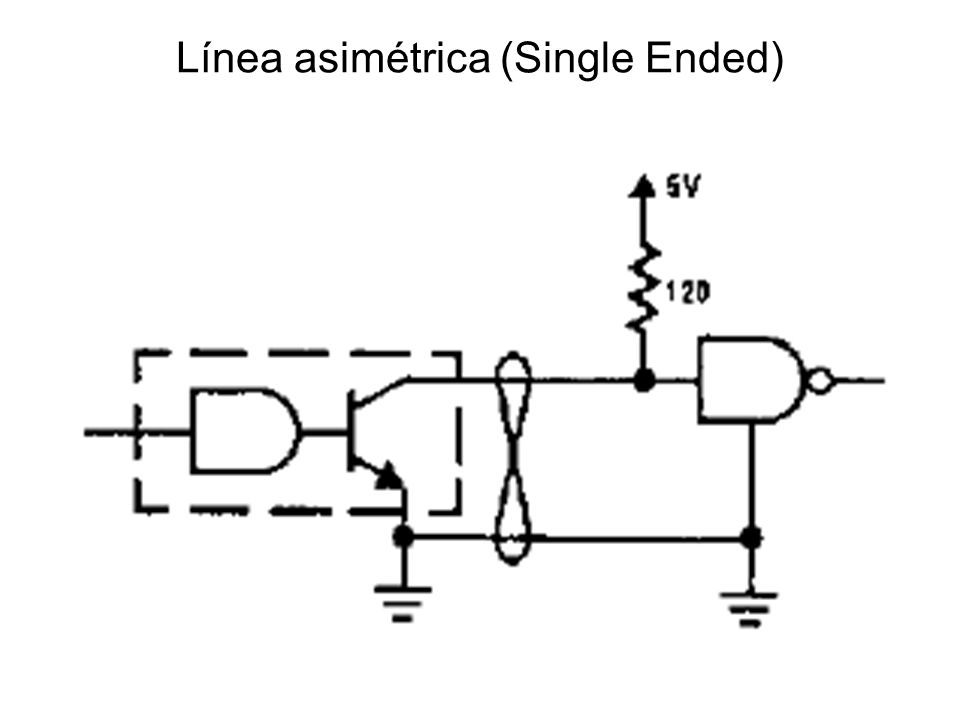

4 Línea asimétrica (Single Ended)

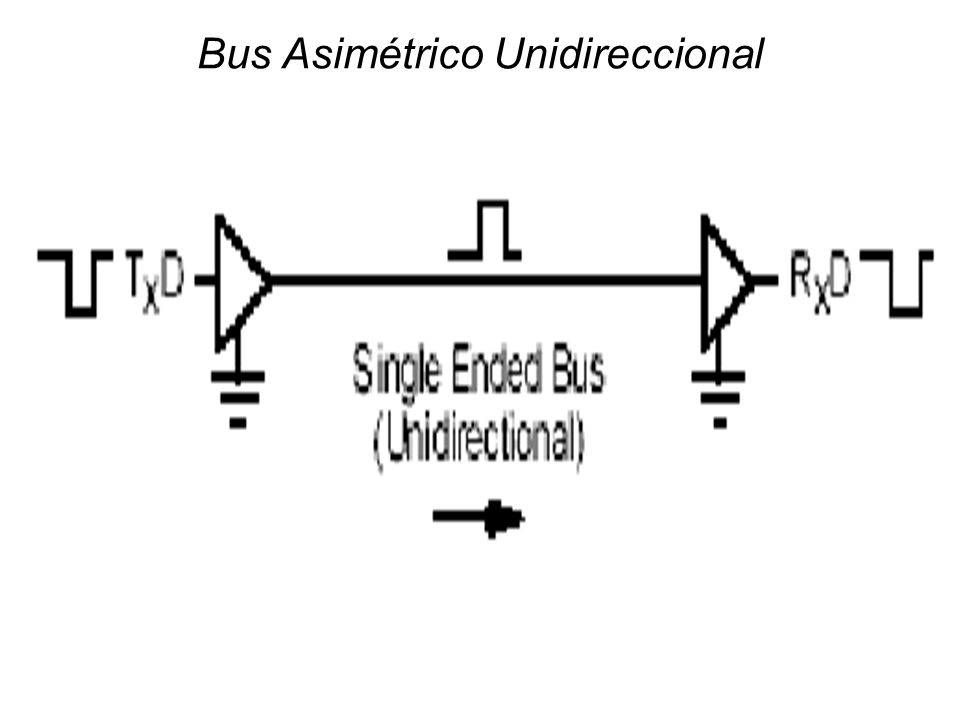

5 Bus Asimétrico Unidireccional

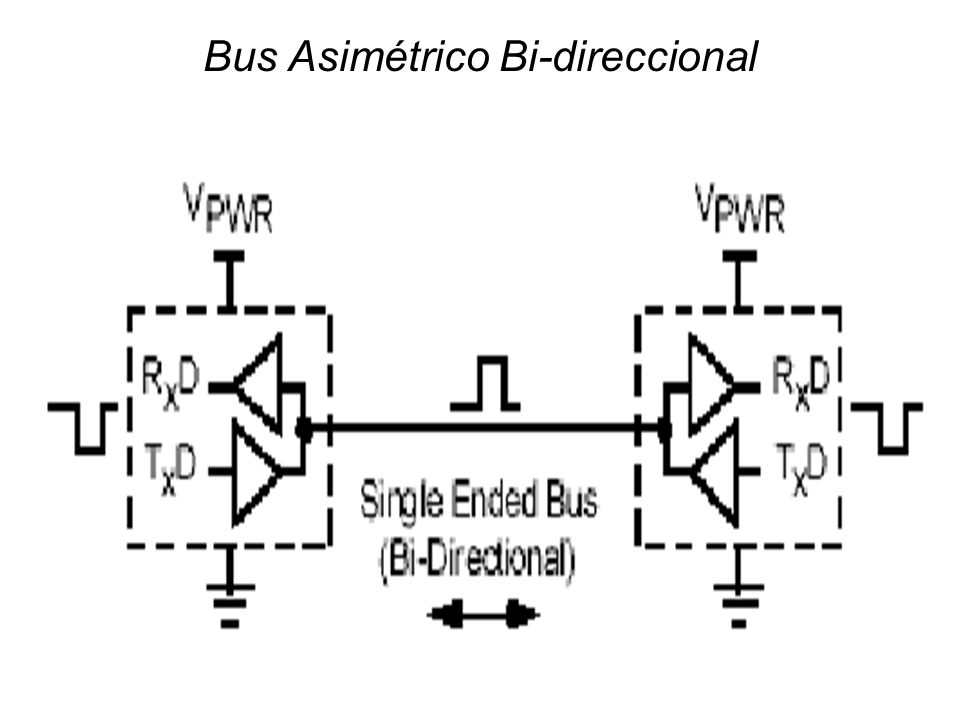

6 Bus Asimétrico Bi-direccional

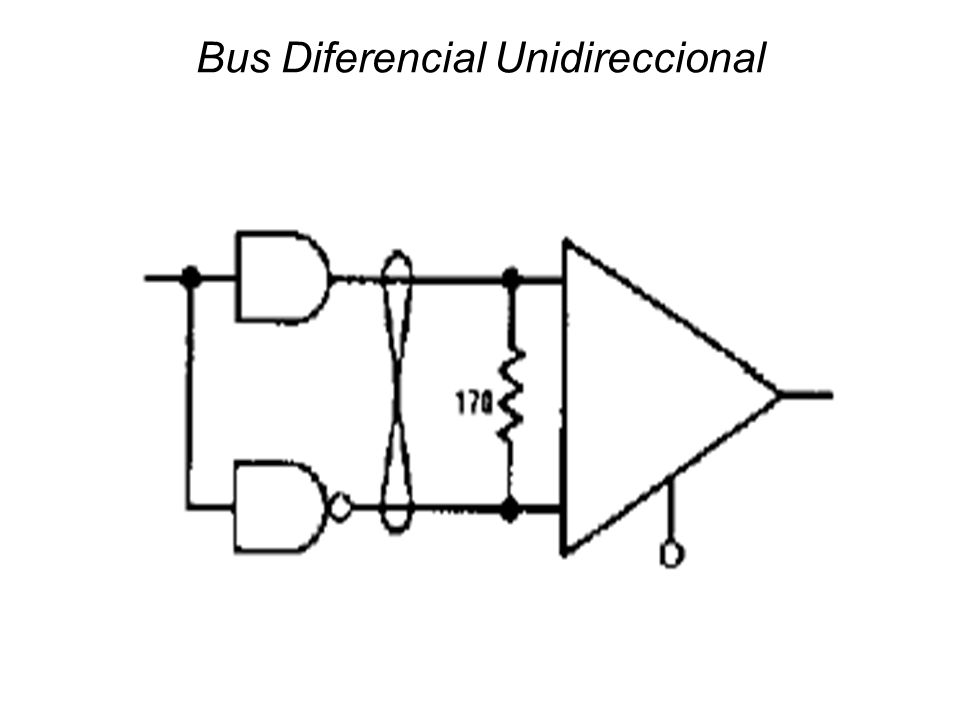

7 Bus Diferencial Unidireccional

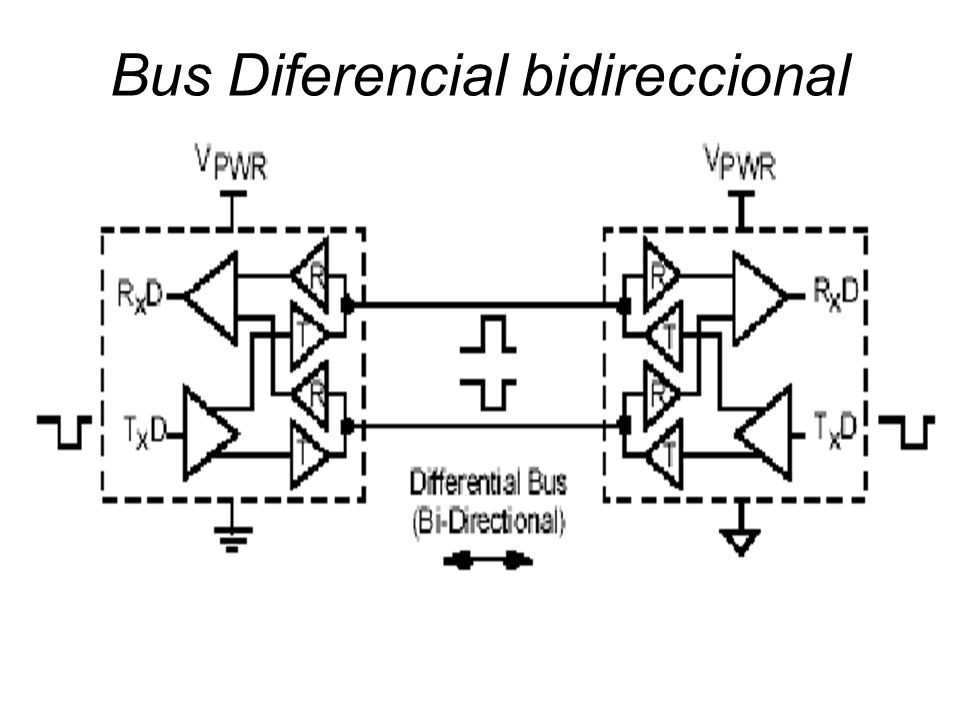

8 Bus Diferencial bidireccional

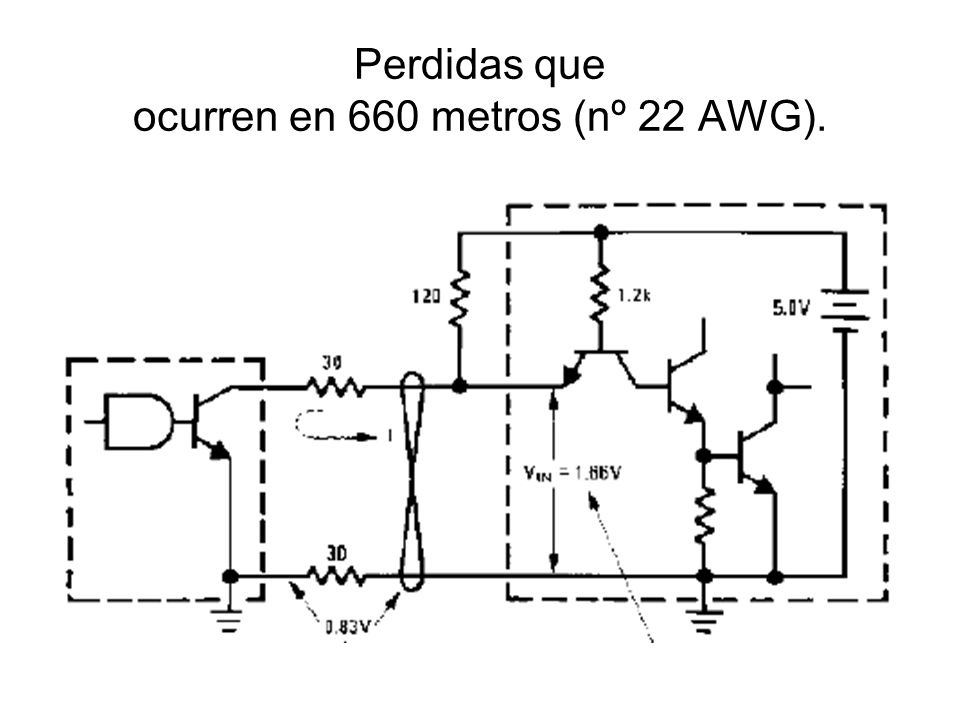

9 Perdidas que ocurren en 660 metros (nº 22 AWG).

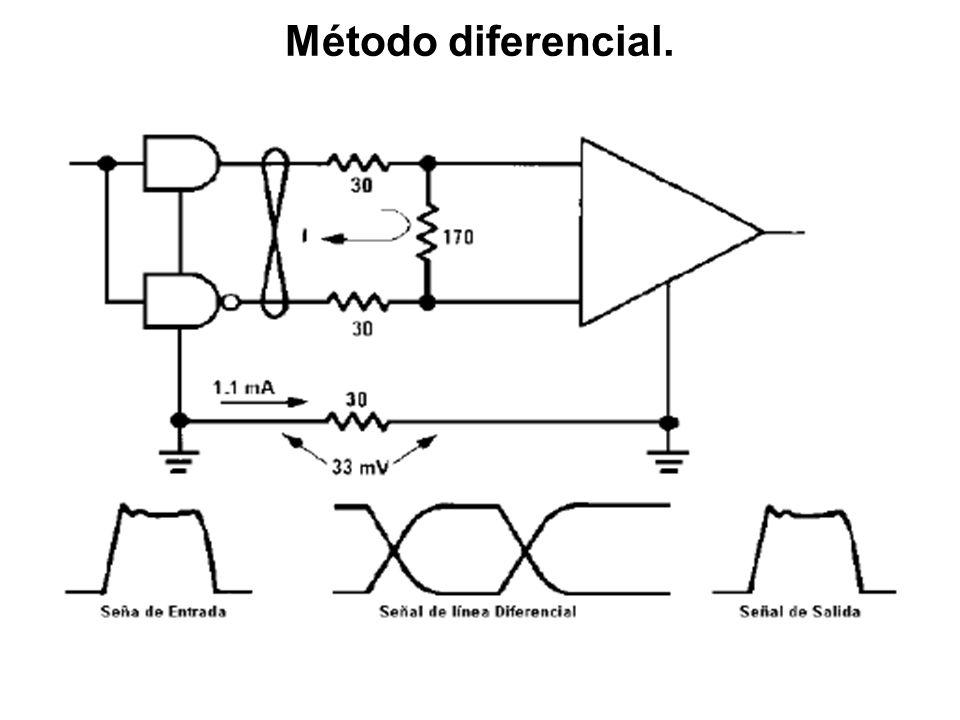

10 Método diferencial.

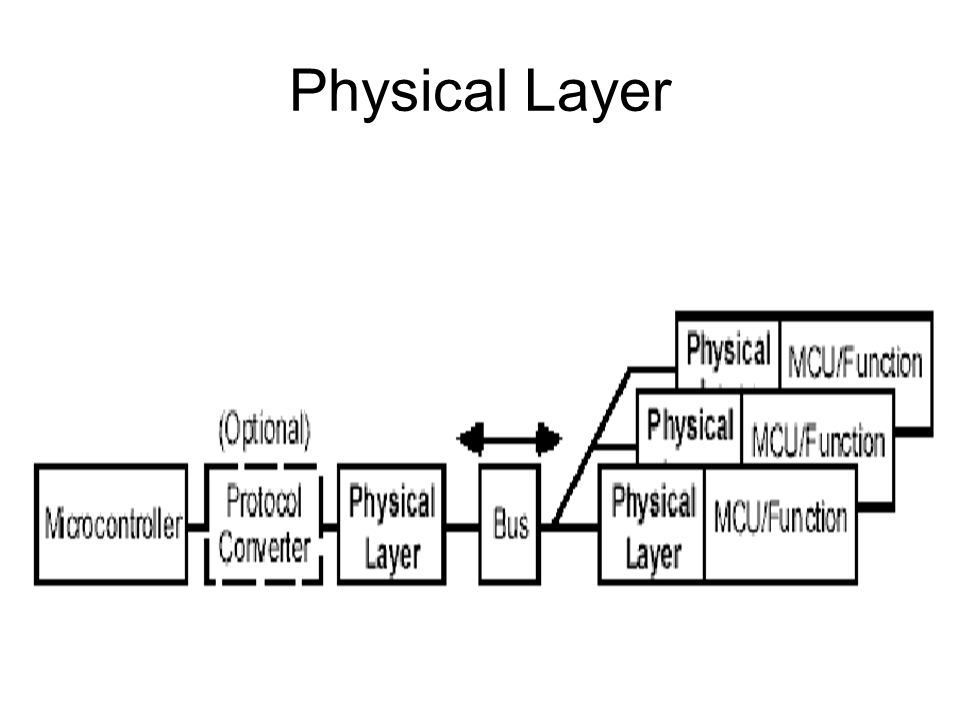

11 Physical Layer

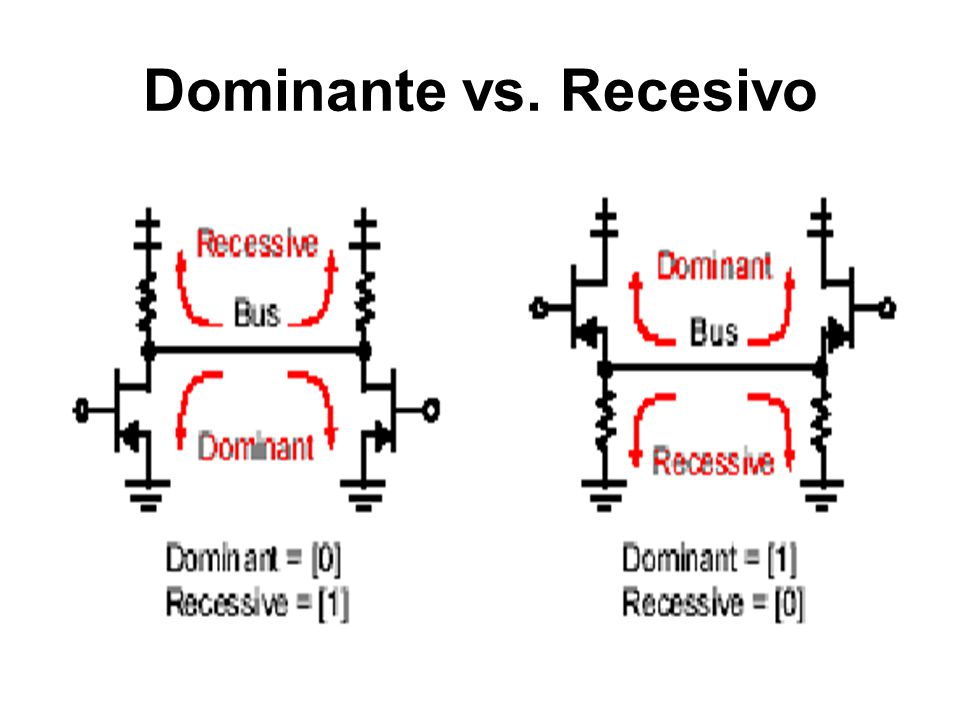

12 Dominante vs. Recesivo

13 Contention

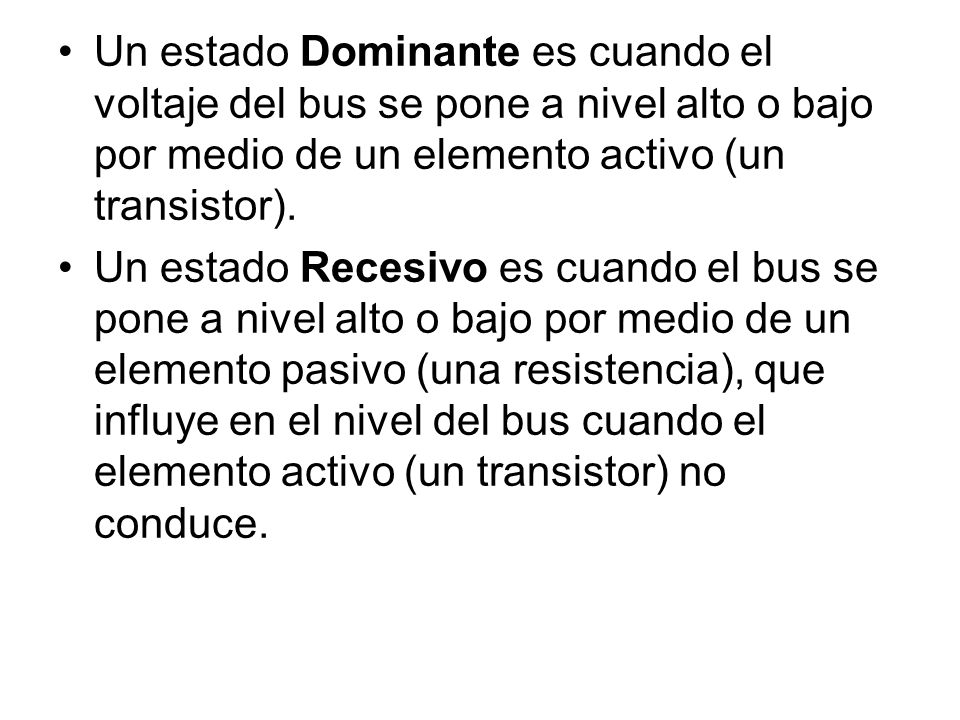

14 Un estado Dominante es cuando el voltaje del bus se pone a nivel alto o bajo por medio de un elemento activo (un transistor). Un estado Recesivo es cuando el bus se pone a nivel alto o bajo por medio de un elemento pasivo (una resistencia), que influye en el nivel del bus cuando el elemento activo (un transistor) no conduce.

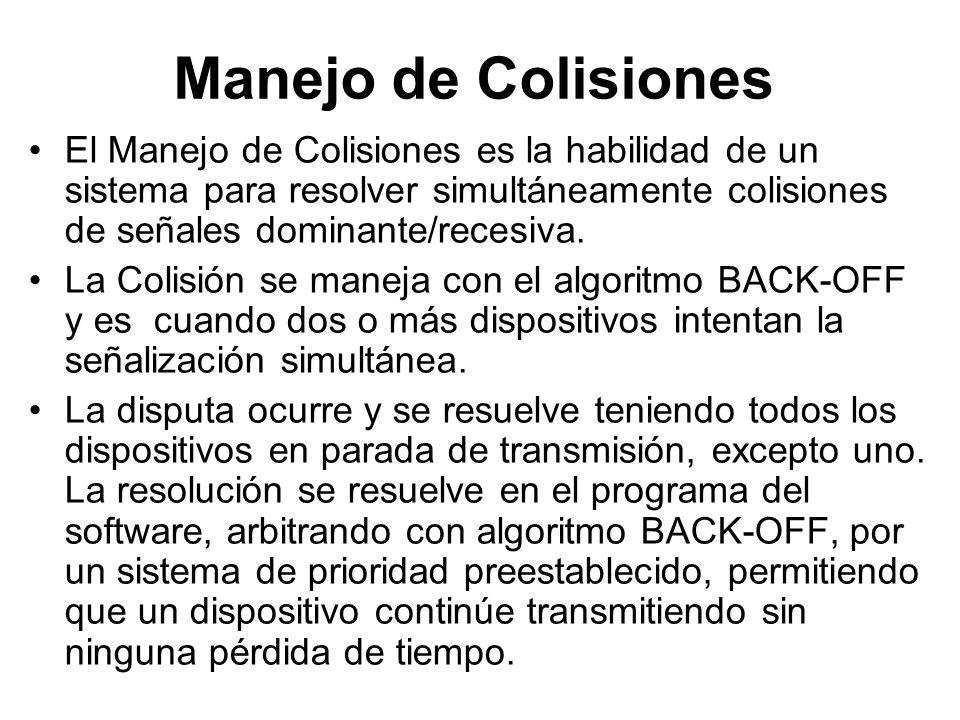

15 Manejo de Colisiones El Manejo de Colisiones es la habilidad de un sistema para resolver simultáneamente colisiones de señales dominante/recesiva. La Colisión se maneja con el algoritmo BACK-OFF y es cuando dos o más dispositivos intentan la señalización simultánea. La disputa ocurre y se resuelve teniendo todos los dispositivos en parada de transmisión, excepto uno. La resolución se resuelve en el programa del software, arbitrando con algoritmo BACK-OFF, por un sistema de prioridad preestablecido, permitiendo que un dispositivo continúe transmitiendo sin ninguna pérdida de tiempo.

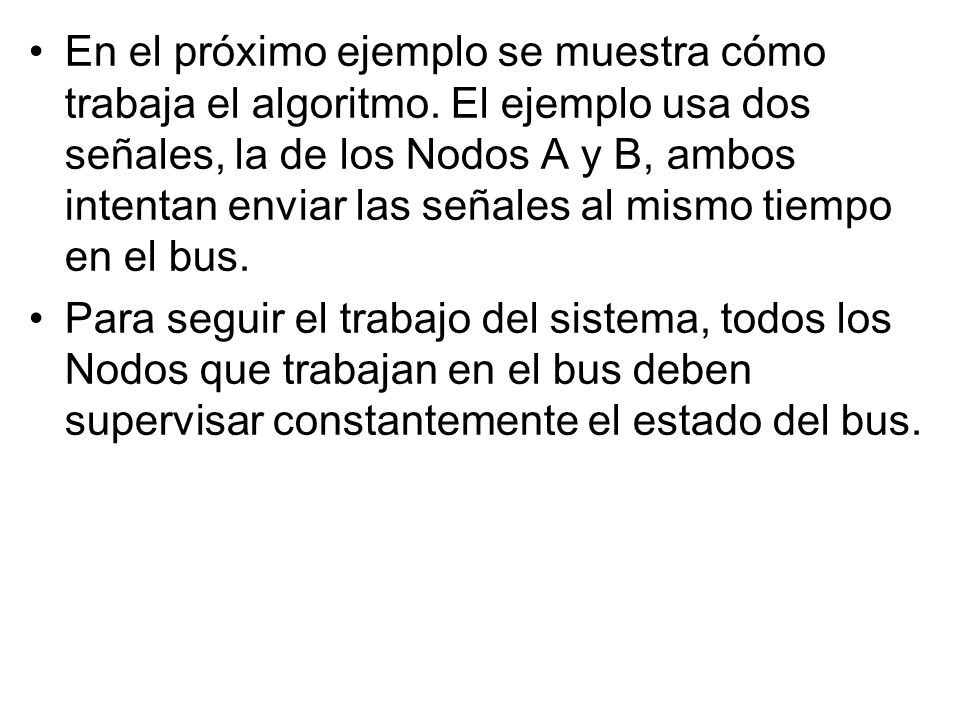

16 En el próximo ejemplo se muestra cómo trabaja el algoritmo. El ejemplo usa dos señales, la de los Nodos A y B, ambos intentan enviar las señales al mismo tiempo en el bus. Para seguir el trabajo del sistema, todos los Nodos que trabajan en el bus deben supervisar constantemente el estado del bus.

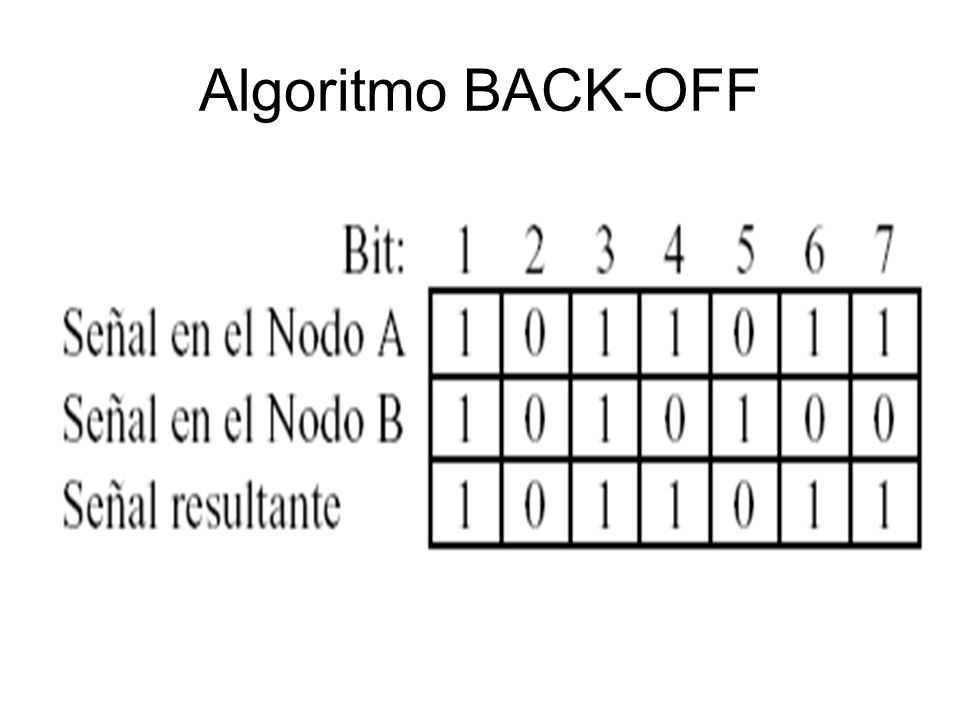

17 Algoritmo BACK-OFF
