1

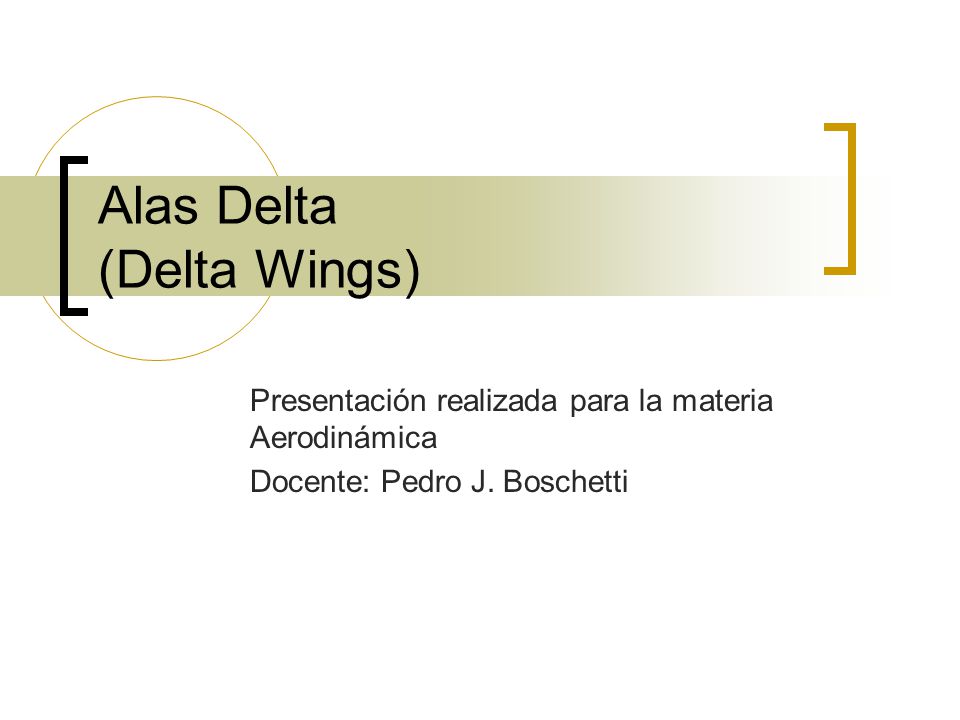

Alas Delta (Delta Wings)
Presentación realizada para la materia Aerodinámica Docente: Pedro J. Boschetti
2

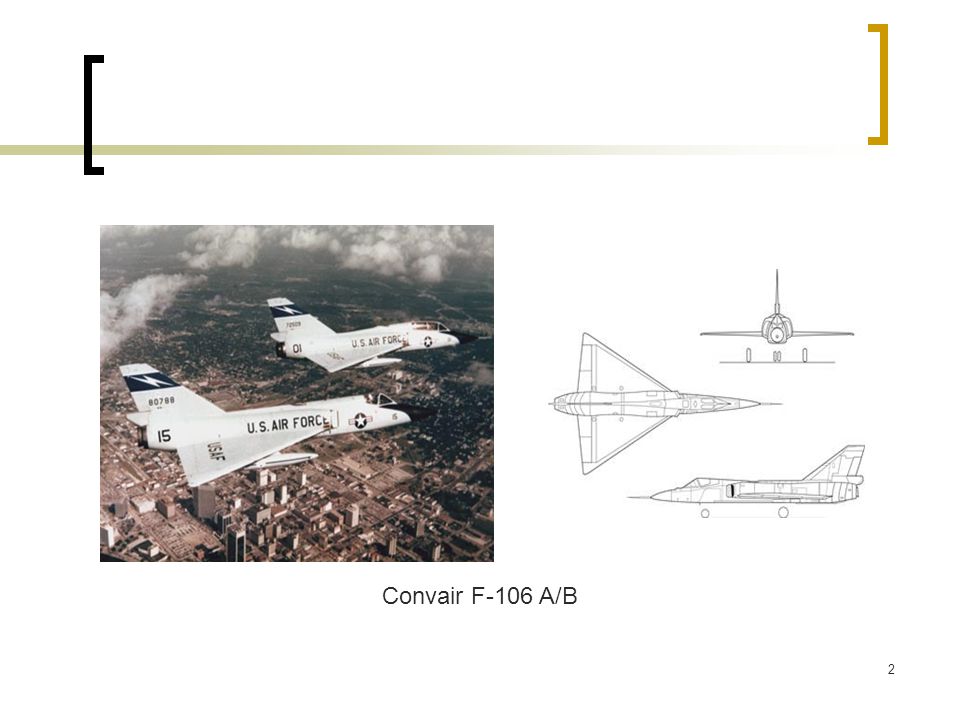

Convair F-106 A/B
3

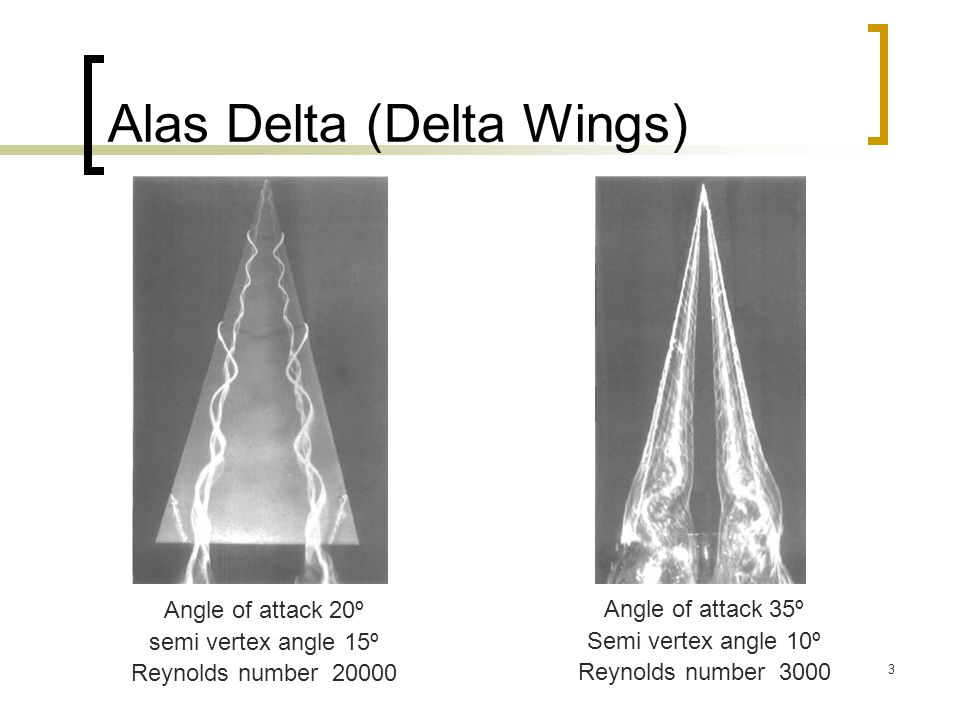

Alas Delta (Delta Wings)
Angle of attack 20º semi vertex angle 15º Reynolds number Angle of attack 35º Semi vertex angle 10º Reynolds number 3000
4

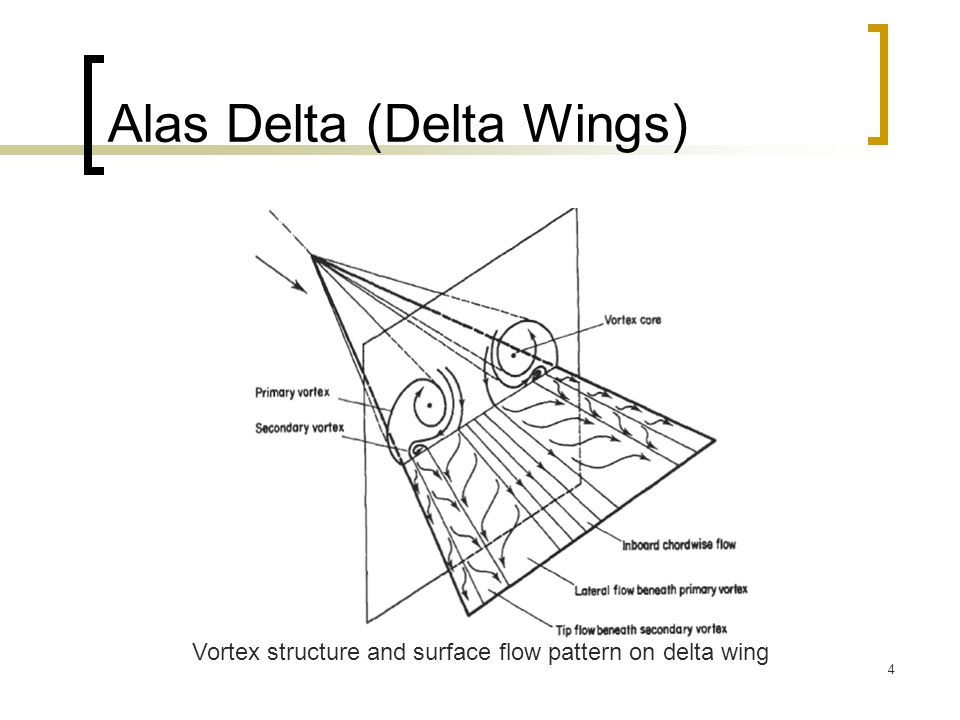

Alas Delta (Delta Wings)
Vortex structure and surface flow pattern on delta wing
5

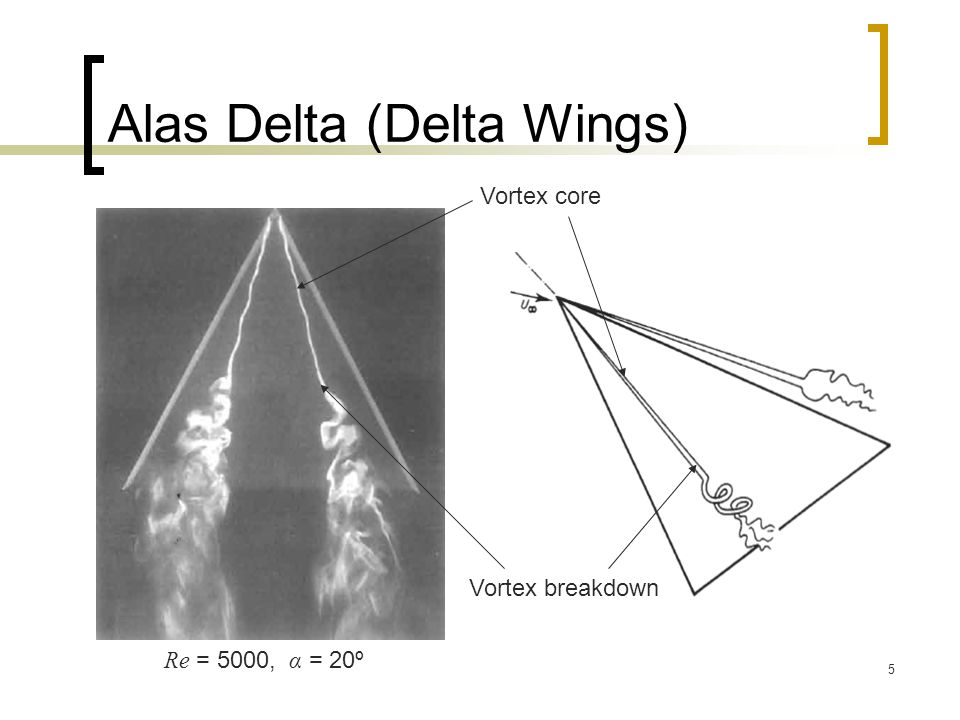

Alas Delta (Delta Wings)
Vortex core Vortex breakdown Re = 5000, α = 20º
6

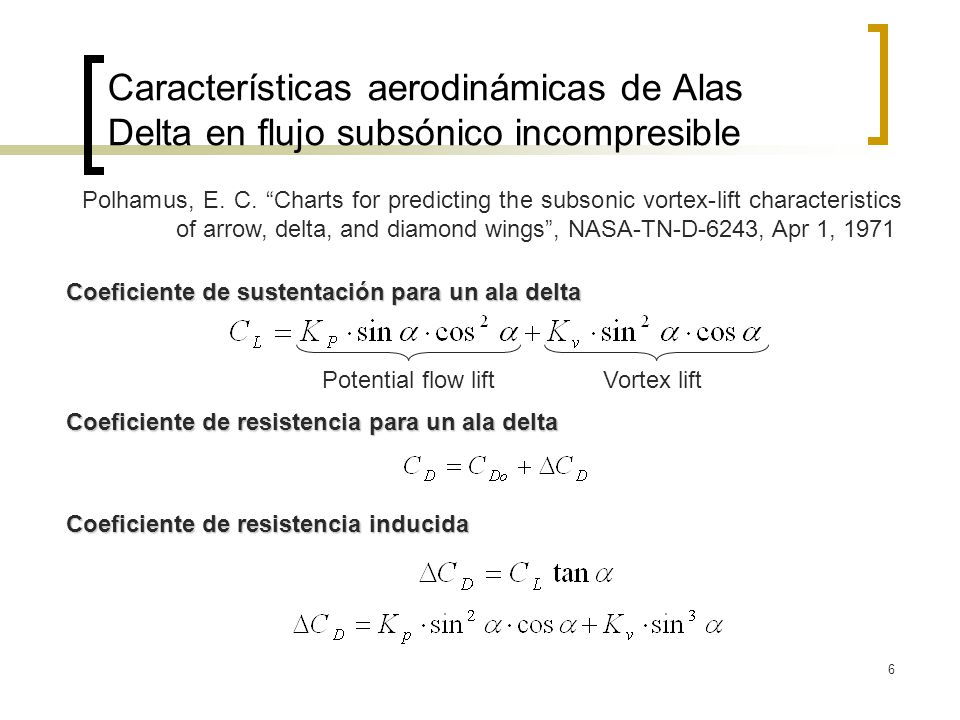

Características aerodinámicas de Alas Delta en flujo subsónico incompresible
Polhamus, E. C. “Charts for predicting the subsonic vortex-lift characteristics of arrow, delta, and diamond wings”, NASA-TN-D-6243, Apr 1, 1971 Coeficiente de sustentación para un ala delta Potential flow lift Vortex lift Coeficiente de resistencia para un ala delta Coeficiente de resistencia inducida
7

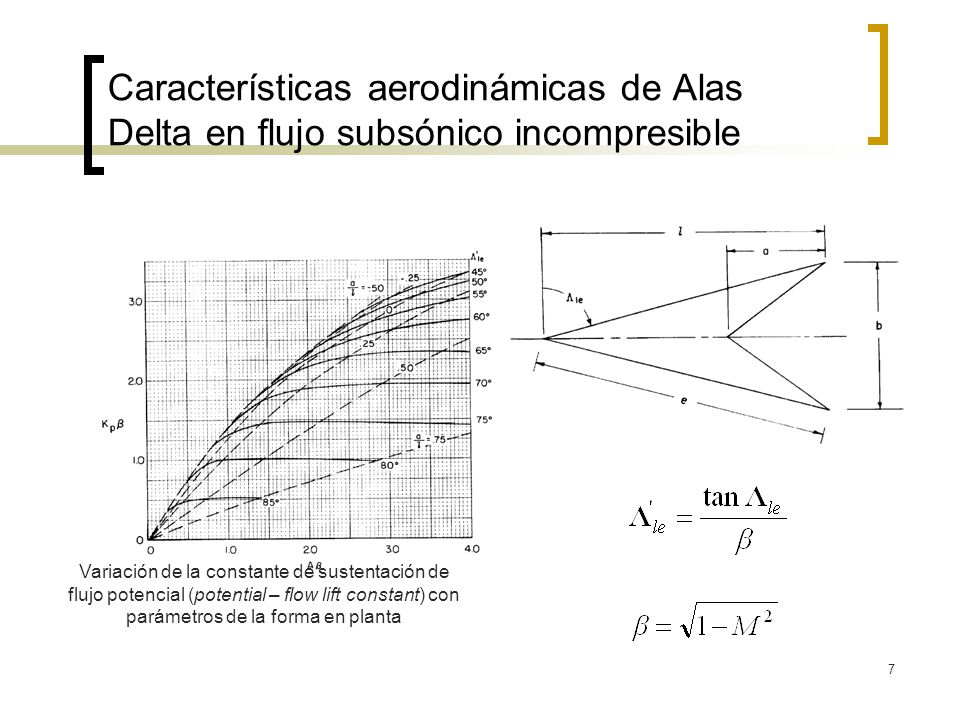

Características aerodinámicas de Alas Delta en flujo subsónico incompresible
Variación de la constante de sustentación de flujo potencial (potential – flow lift constant) con parámetros de la forma en planta
8

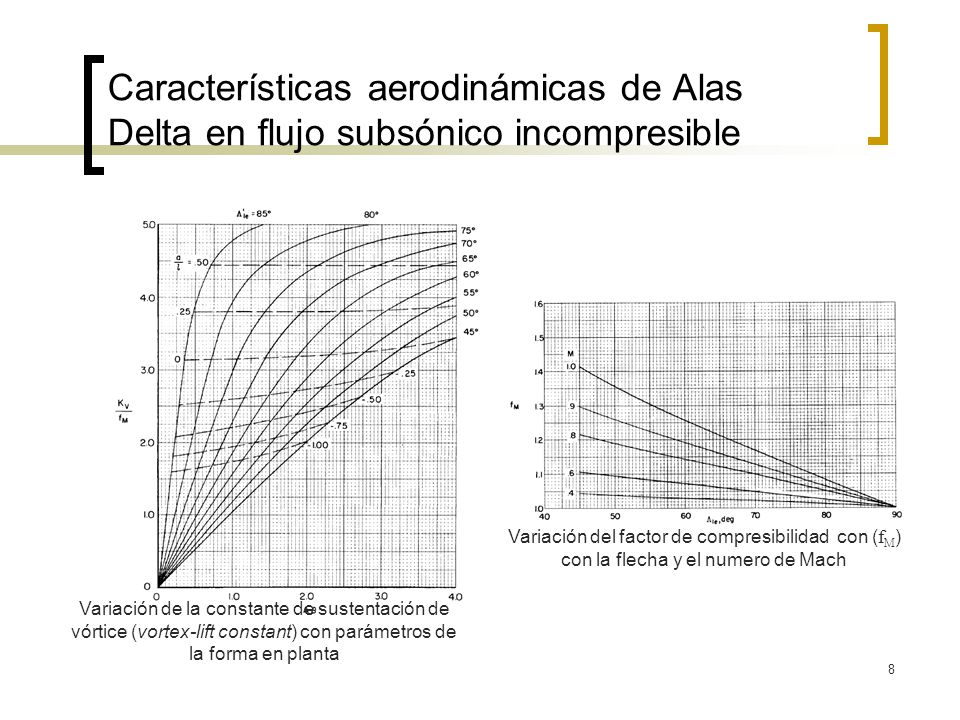

Características aerodinámicas de Alas Delta en flujo subsónico incompresible
Variación del factor de compresibilidad con (fM) con la flecha y el numero de Mach Variación de la constante de sustentación de vórtice (vortex-lift constant) con parámetros de la forma en planta
9

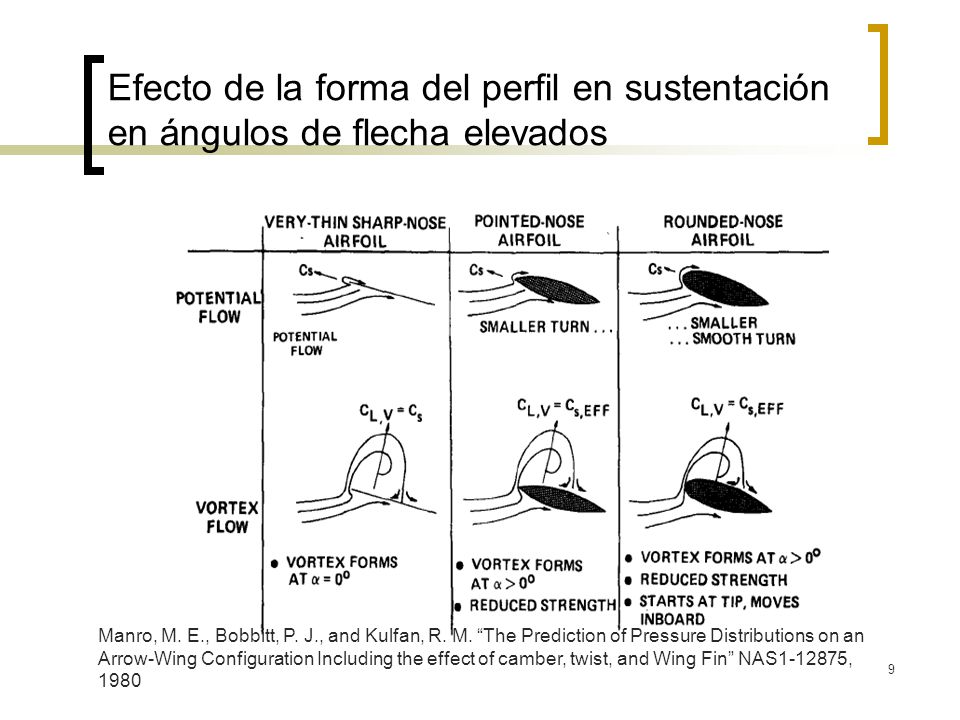

Efecto de la forma del perfil en sustentación en ángulos de flecha elevados
Manro, M. E., Bobbitt, P. J., and Kulfan, R. M. “The Prediction of Pressure Distributions on an Arrow-Wing Configuration Including the effect of camber, twist, and Wing Fin” NAS , 1980
10

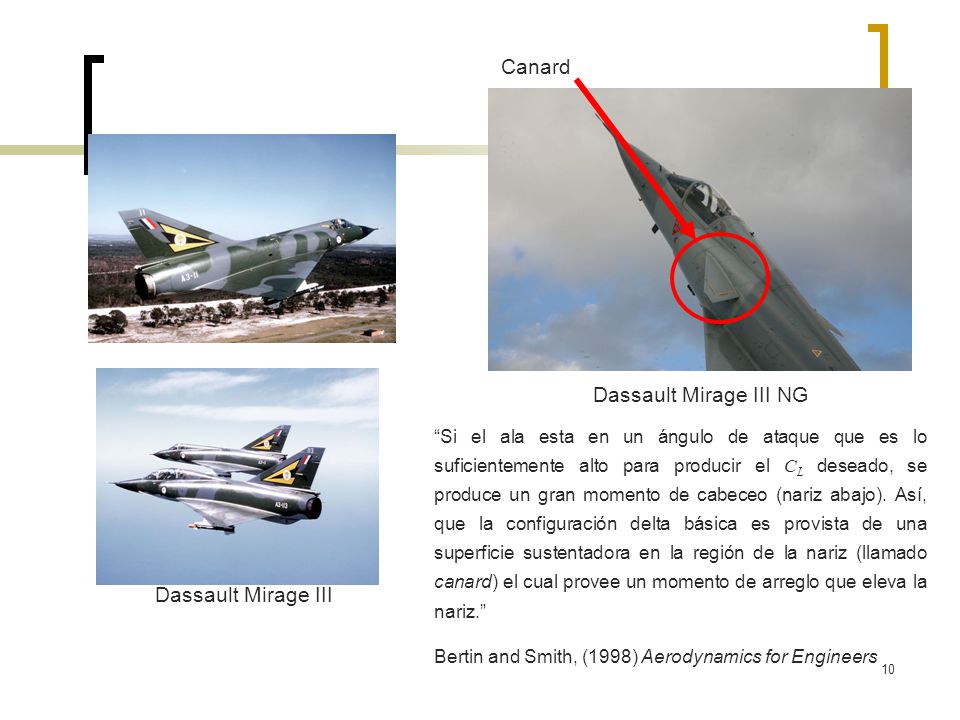

Canard Dassault Mirage III NG Dassault Mirage III
“Si el ala esta en un ángulo de ataque que es lo suficientemente alto para producir el CL deseado, se produce un gran momento de cabeceo (nariz abajo). Así, que la configuración delta básica es provista de una superficie sustentadora en la región de la nariz (llamado canard) el cual provee un momento de arreglo que eleva la nariz.” Bertin and Smith, (1998) Aerodynamics for Engineers Dassault Mirage III
11
Leading-Edge Extensions
Presentación realizada para la materia Aerodinámica II Docente: Pedro J. Boschetti
12
Northrop F-5 Freedom Fighter
Northrop T-38 Talon Northrop F-5 Freedom Fighter Northrop F-20 Tigershark Leading-edge extensions Strakes Gloves Fillets Apex region
13

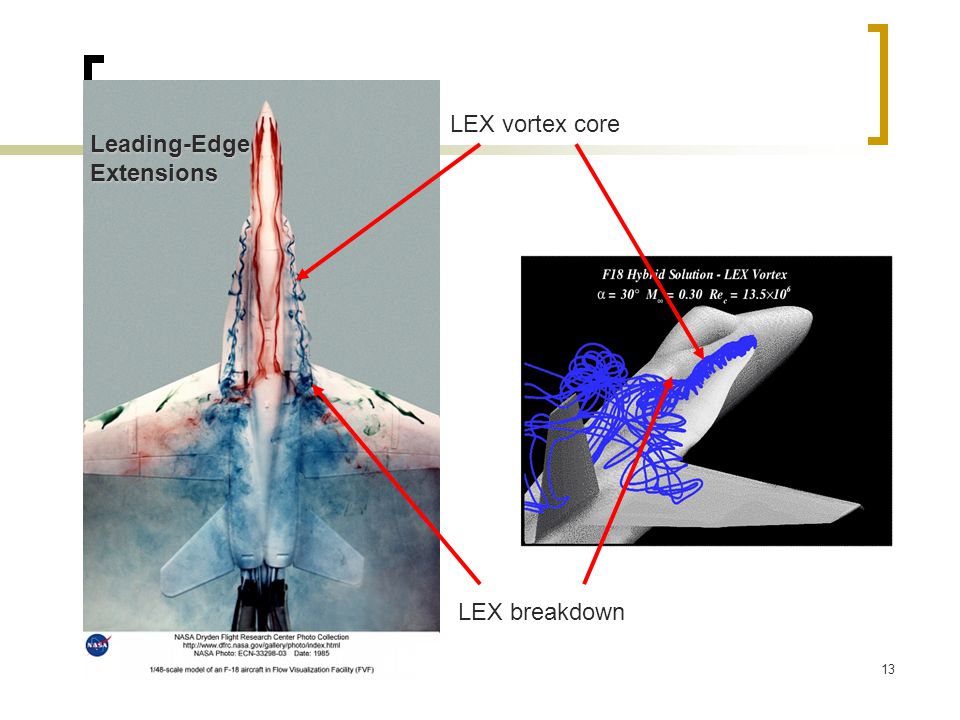

LEX vortex core Leading-Edge Extensions LEX breakdown
14

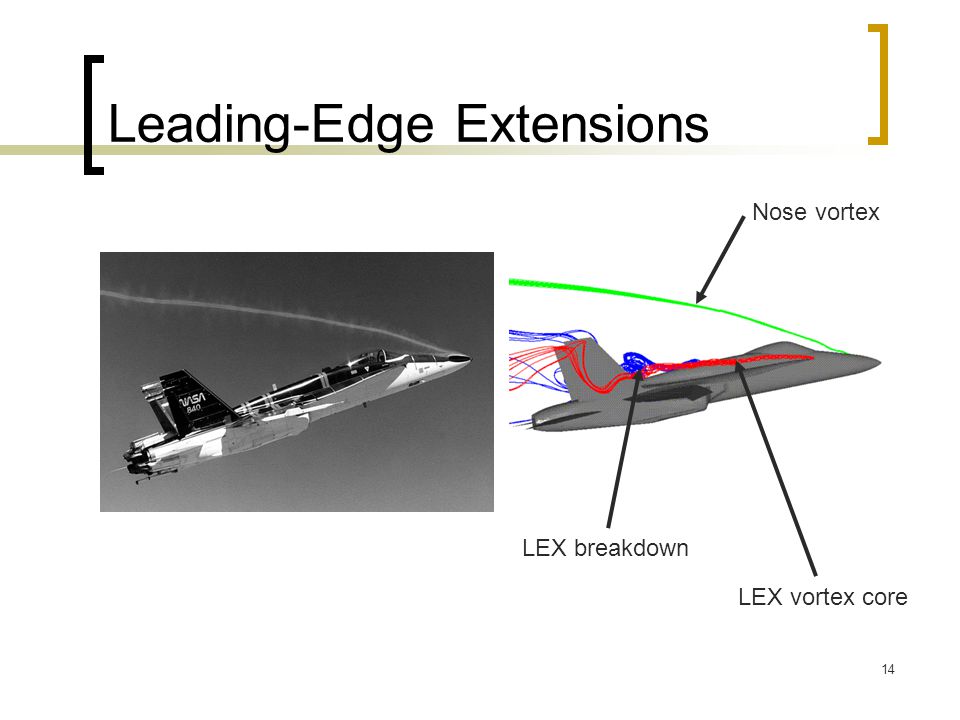

Leading-Edge Extensions
Nose vortex LEX breakdown LEX vortex core
