1 ACADEMIA: Cuerdas, Nudos e Izamiento de Material
Segunda Compañía de Bomberos de Gorbea Bomba Ernesto Briones Romero

2 Capitulo 1: Las Cuerdas para Bomberos

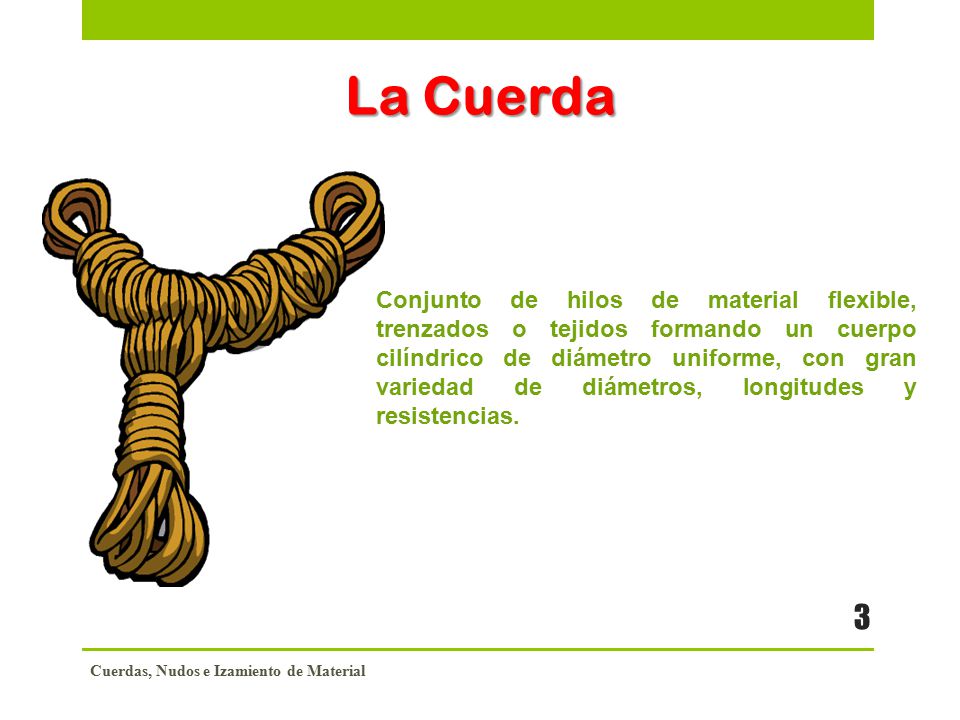

3 La Cuerda Conjunto de hilos de material flexible, trenzados o tejidos formando un cuerpo cilíndrico de diámetro uniforme, con gran variedad de diámetros, longitudes y resistencias. Cuerdas, Nudos e Izamiento de Material

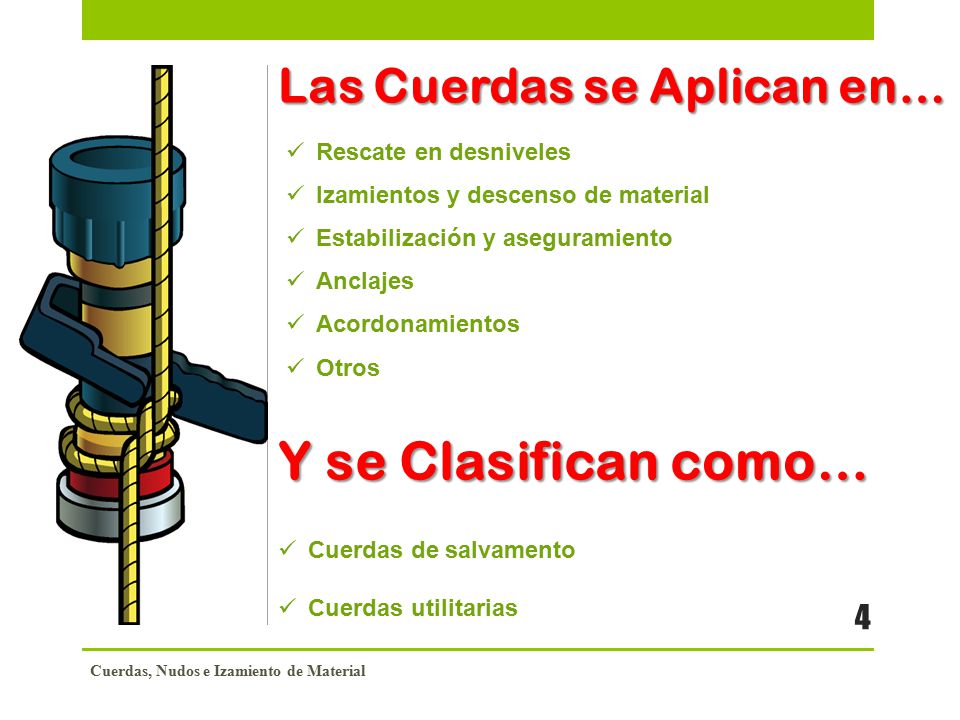

4 Y se Clasifican como… Las Cuerdas se Aplican en… Rescate en desniveles
Cuerdas de salvamento Cuerdas utilitarias Rescate en desniveles Izamientos y descenso de material Estabilización y aseguramiento Anclajes Acordonamientos Otros Cuerdas, Nudos e Izamiento de Material

5 Origen de la Cuerda Origen Vegetal Pita Manila Algodón Lino
Origen Animal Cerda de Caballo Cuero Seda Cuerdas, Nudos e Izamiento de Material

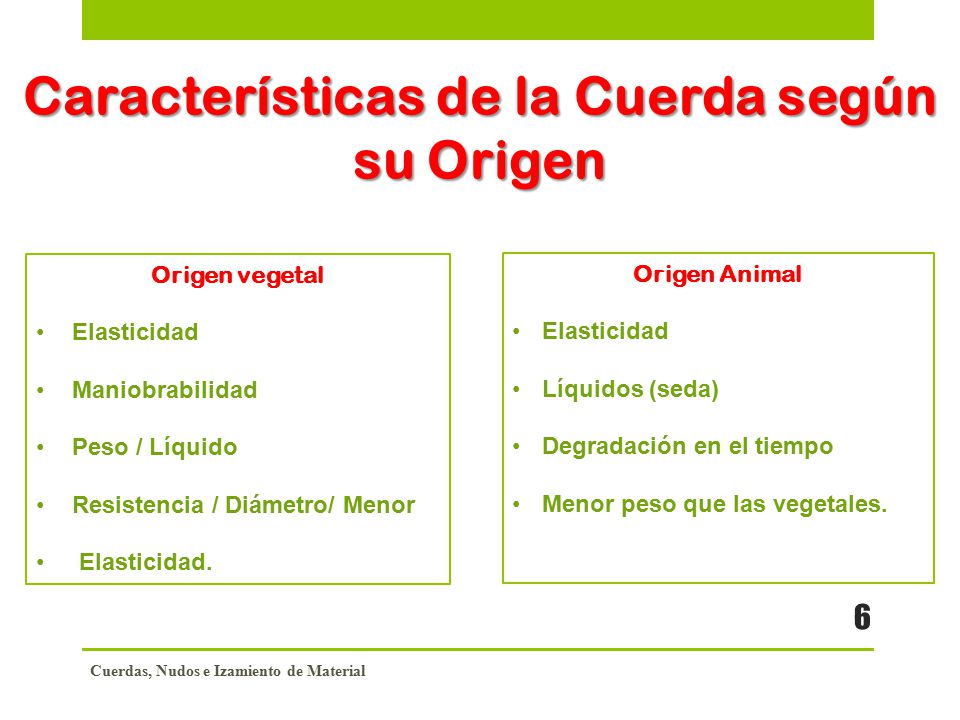

6 Características de la Cuerda según su Origen
Origen vegetal Elasticidad Maniobrabilidad Peso / Líquido Resistencia / Diámetro/ Menor Elasticidad. Origen Animal Elasticidad Líquidos (seda) Degradación en el tiempo Menor peso que las vegetales. Cuerdas, Nudos e Izamiento de Material

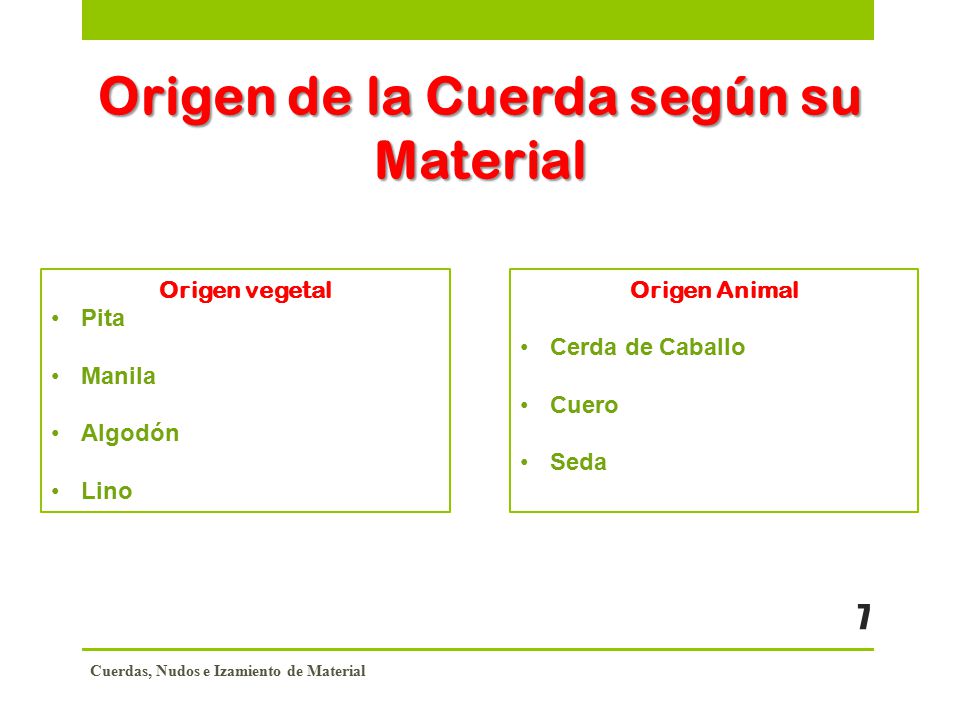

7 Origen de la Cuerda según su Material
Origen vegetal Pita Manila Algodón Lino Origen Animal Cerda de Caballo Cuero Seda Cuerdas, Nudos e Izamiento de Material

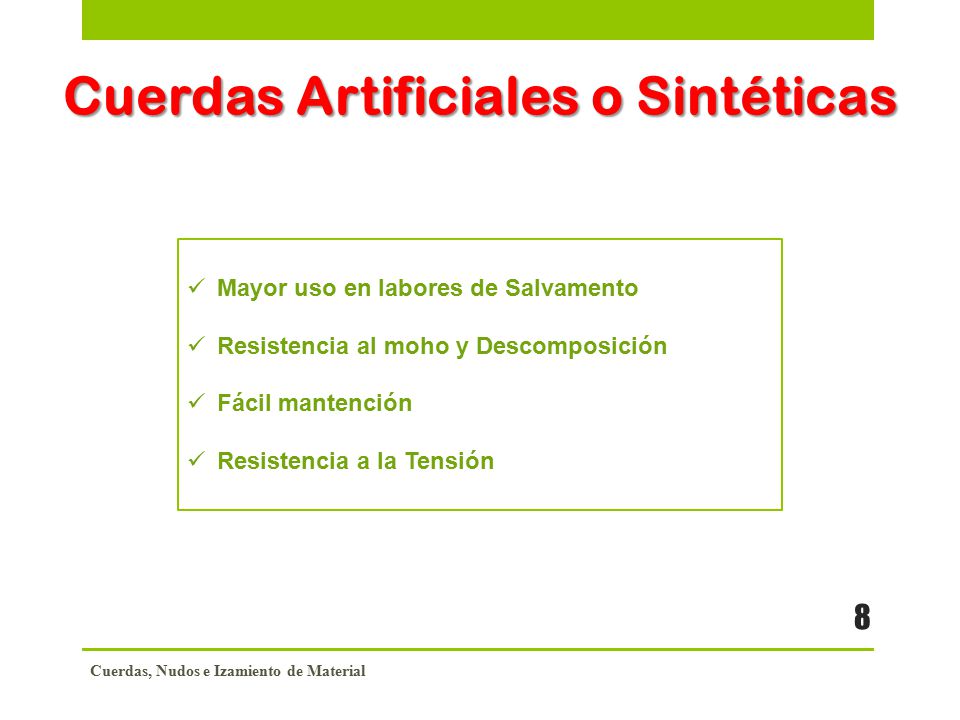

8 Cuerdas Artificiales o Sintéticas
Mayor uso en labores de Salvamento Resistencia al moho y Descomposición Fácil mantención Resistencia a la Tensión Cuerdas, Nudos e Izamiento de Material

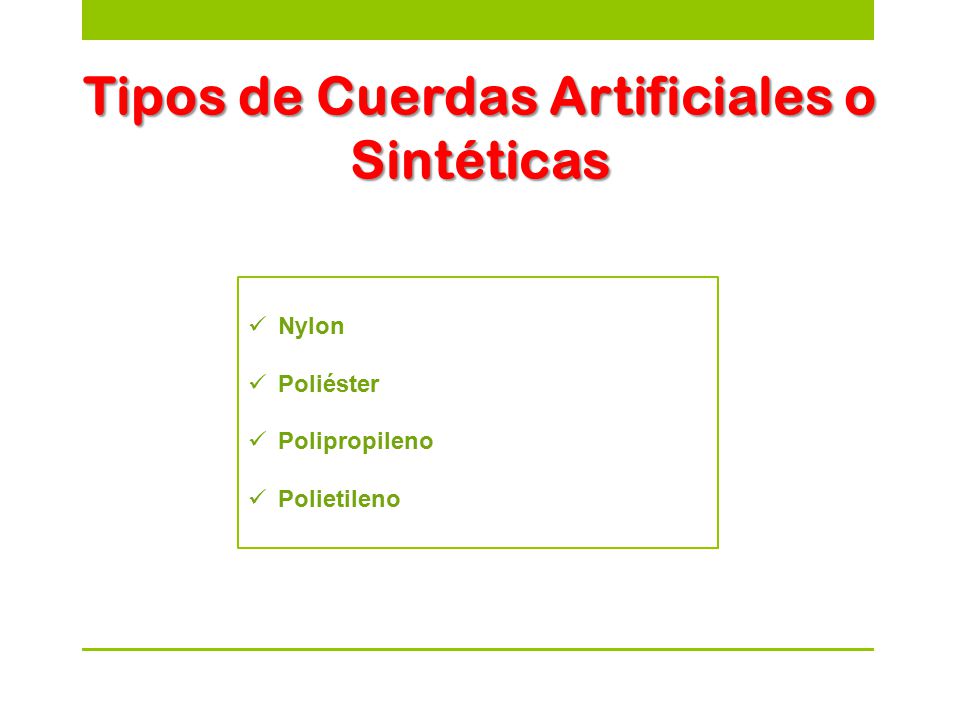

9 Tipos de Cuerdas Artificiales o Sintéticas
Nylon Poliéster Polipropileno Polietileno

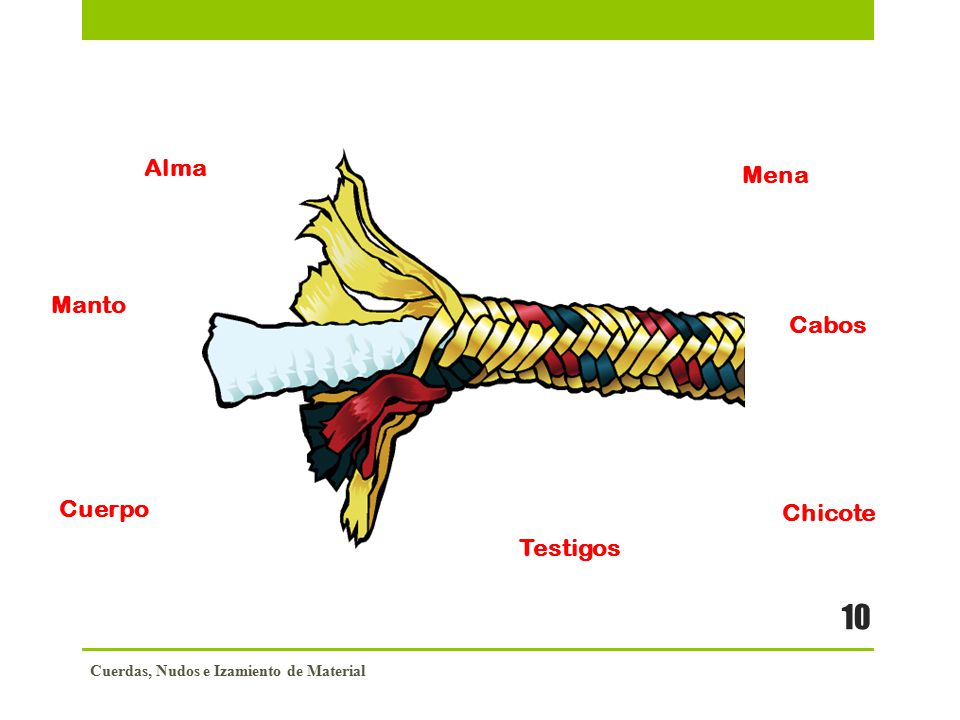

10 Alma Mena Manto Cabos Cuerpo Chicote Testigos
Cuerdas, Nudos e Izamiento de Material

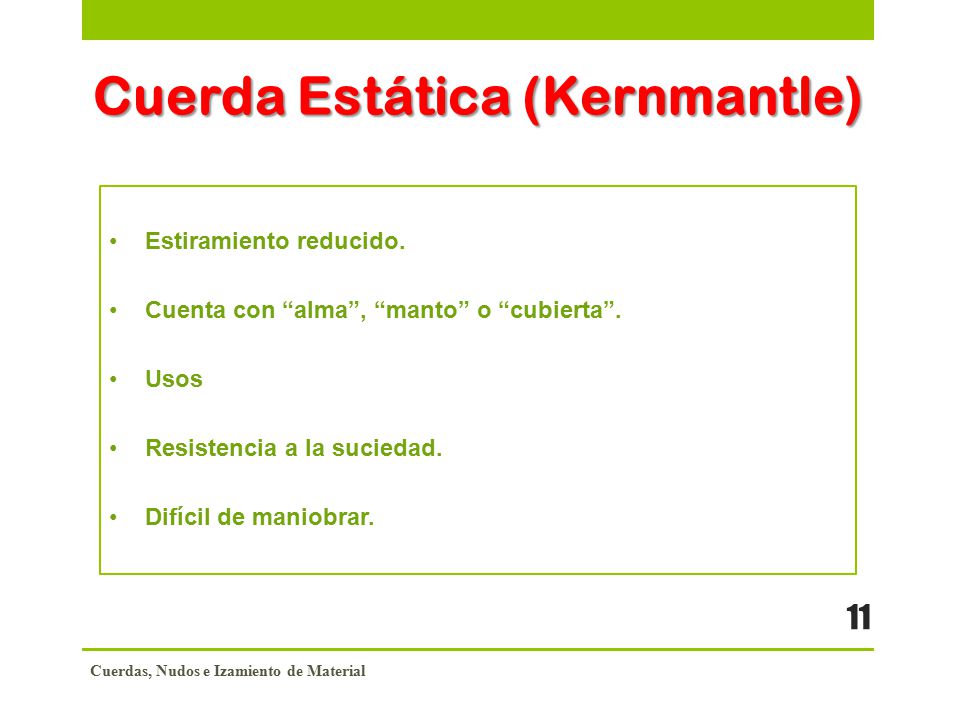

11 Cuerda Estática (Kernmantle)
Estiramiento reducido. Cuenta con “alma”, “manto” o “cubierta”. Usos Resistencia a la suciedad. Difícil de maniobrar. Cuerdas, Nudos e Izamiento de Material

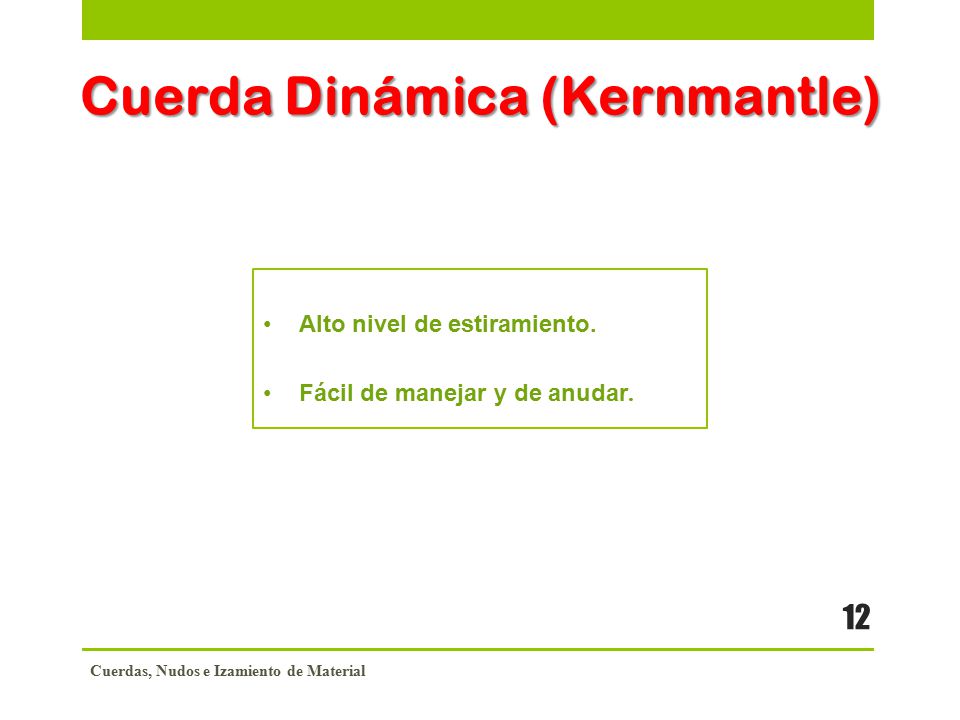

12 Cuerda Dinámica (Kernmantle)
Alto nivel de estiramiento. Fácil de manejar y de anudar. Cuerdas, Nudos e Izamiento de Material

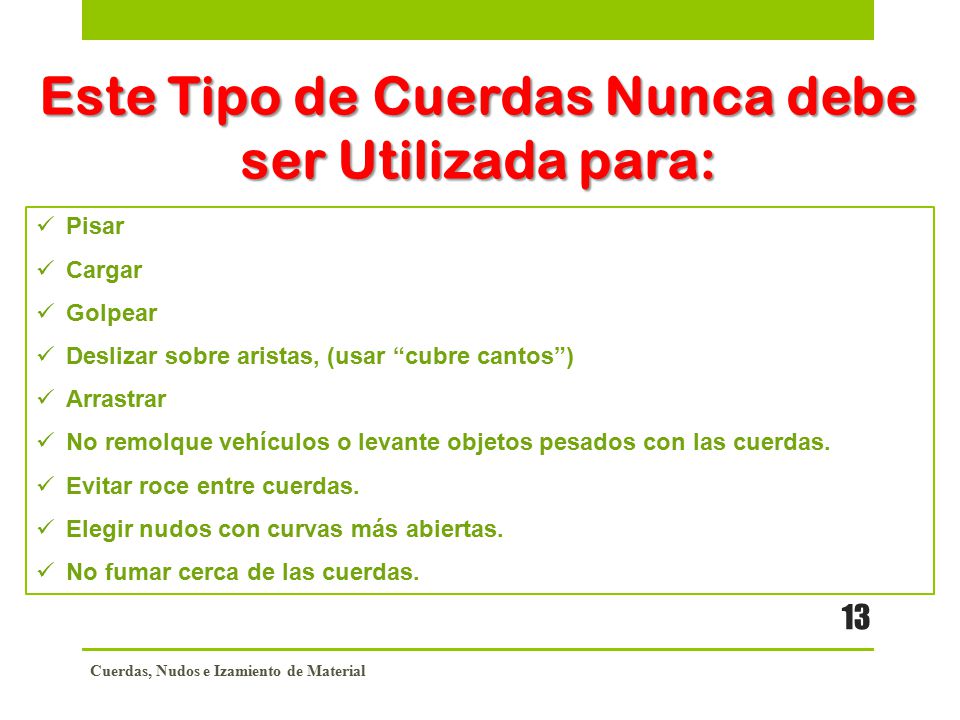

13 Este Tipo de Cuerdas Nunca debe ser Utilizada para:
Pisar Cargar Golpear Deslizar sobre aristas, (usar “cubre cantos”) Arrastrar No remolque vehículos o levante objetos pesados con las cuerdas. Evitar roce entre cuerdas. Elegir nudos con curvas más abiertas. No fumar cerca de las cuerdas. Cuerdas, Nudos e Izamiento de Material

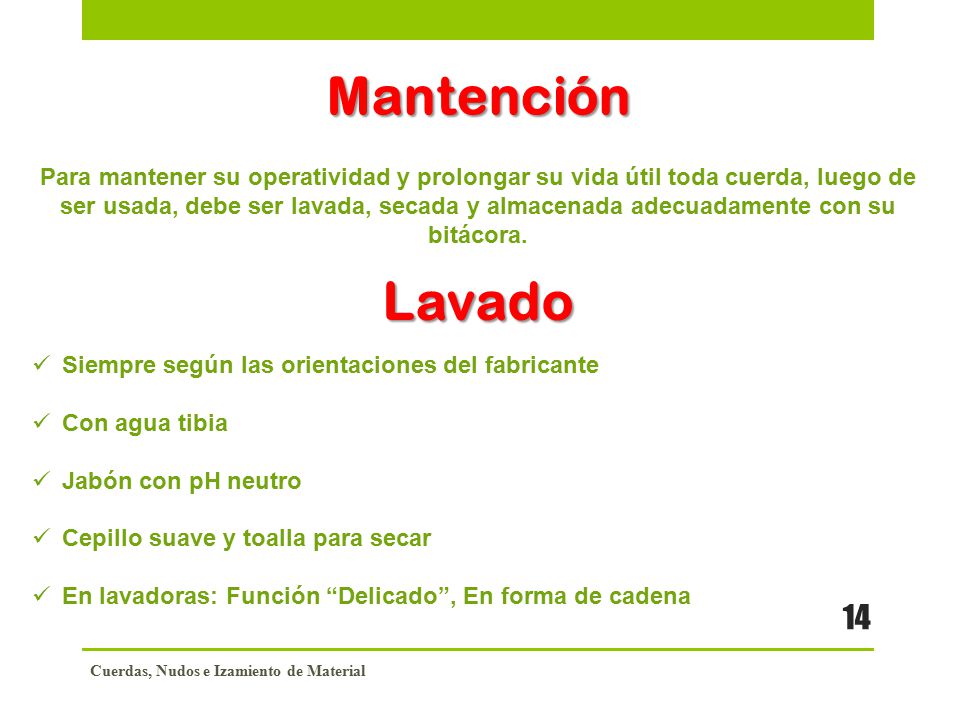

14 Mantención Para mantener su operatividad y prolongar su vida útil toda cuerda, luego de ser usada, debe ser lavada, secada y almacenada adecuadamente con su bitácora. Lavado Siempre según las orientaciones del fabricante Con agua tibia Jabón con pH neutro Cepillo suave y toalla para secar En lavadoras: Función “Delicado”, En forma de cadena Cuerdas, Nudos e Izamiento de Material

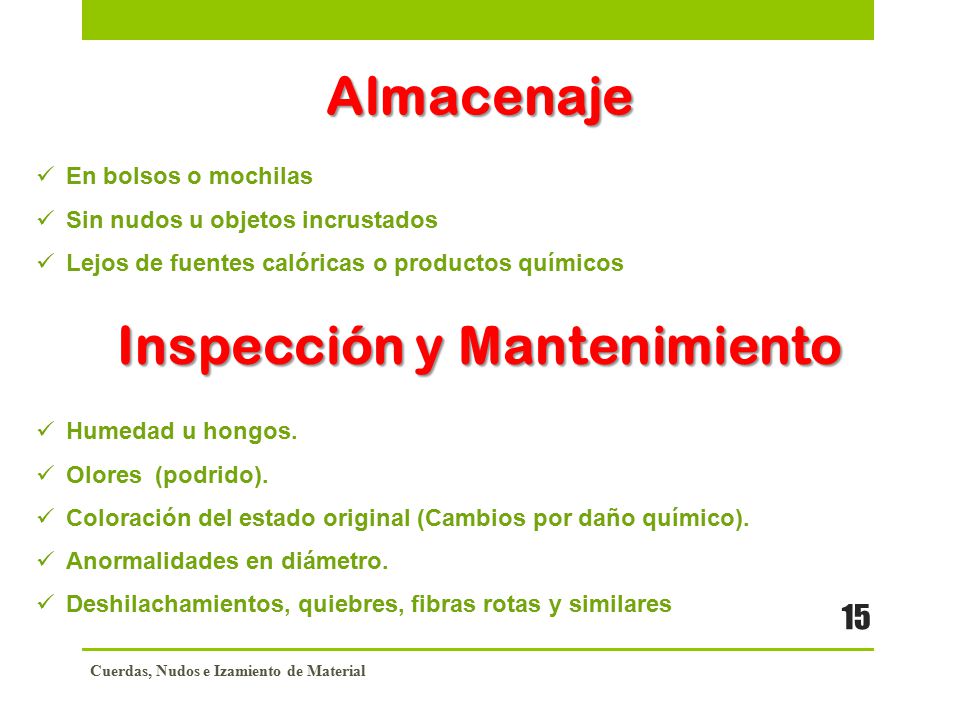

15 Inspección y Mantenimiento
Almacenaje En bolsos o mochilas Sin nudos u objetos incrustados Lejos de fuentes calóricas o productos químicos Inspección y Mantenimiento Humedad u hongos. Olores (podrido). Coloración del estado original (Cambios por daño químico). Anormalidades en diámetro. Deshilachamientos, quiebres, fibras rotas y similares Cuerdas, Nudos e Izamiento de Material

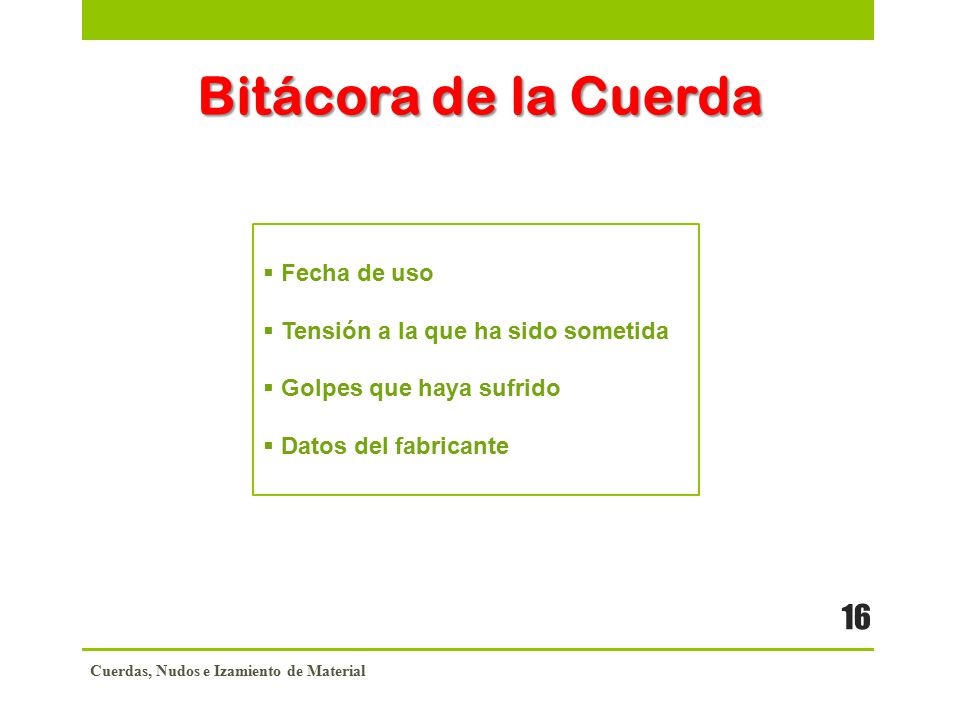

16 Bitácora de la Cuerda Fecha de uso Tensión a la que ha sido sometida
Golpes que haya sufrido Datos del fabricante Cuerdas, Nudos e Izamiento de Material

17 Capitulo 2 : Nudos Para Control de Incendios

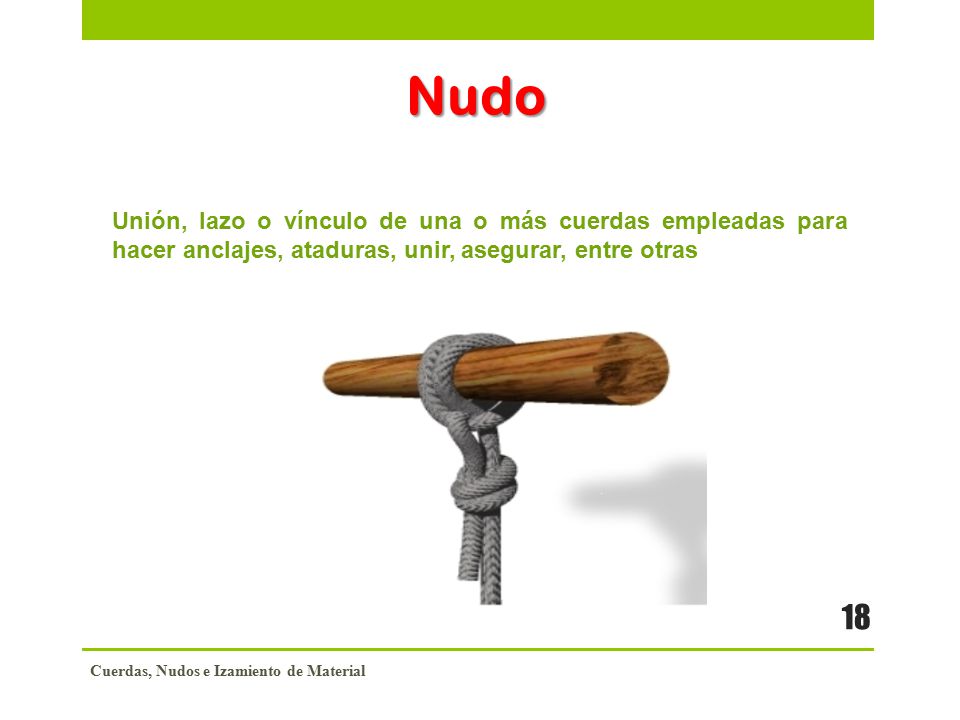

18 Nudo Unión, lazo o vínculo de una o más cuerdas empleadas para hacer anclajes, ataduras, unir, asegurar, entre otras Cuerdas, Nudos e Izamiento de Material

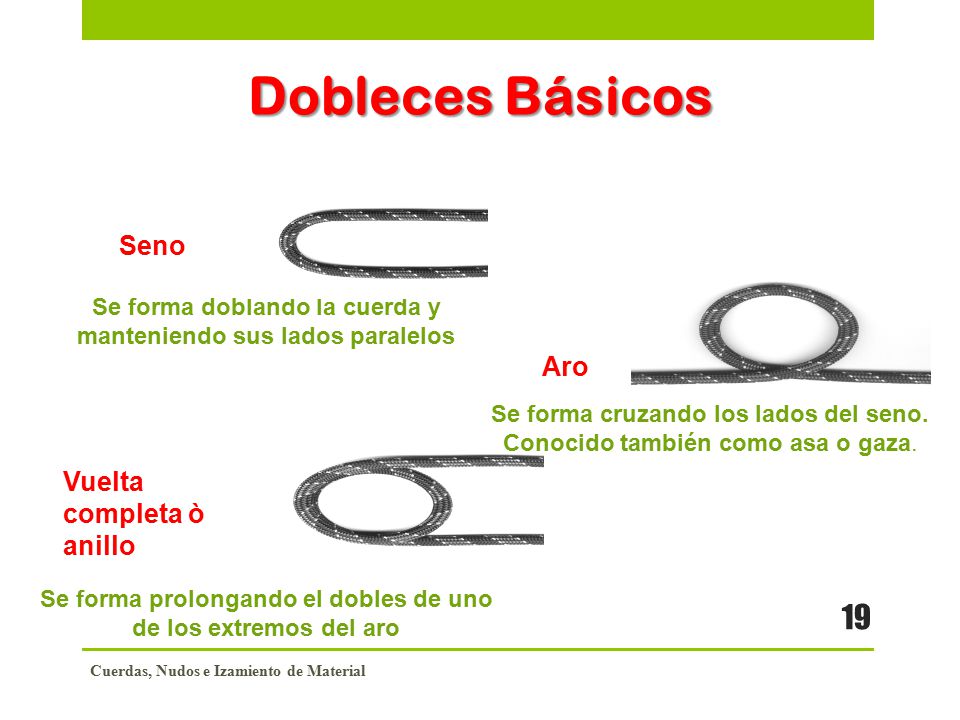

19 Dobleces Básicos Seno Aro Vuelta completa ò anillo
Se forma doblando la cuerda y manteniendo sus lados paralelos Aro Se forma cruzando los lados del seno. Conocido también como asa o gaza. Vuelta completa ò anillo Se forma prolongando el dobles de uno de los extremos del aro Cuerdas, Nudos e Izamiento de Material

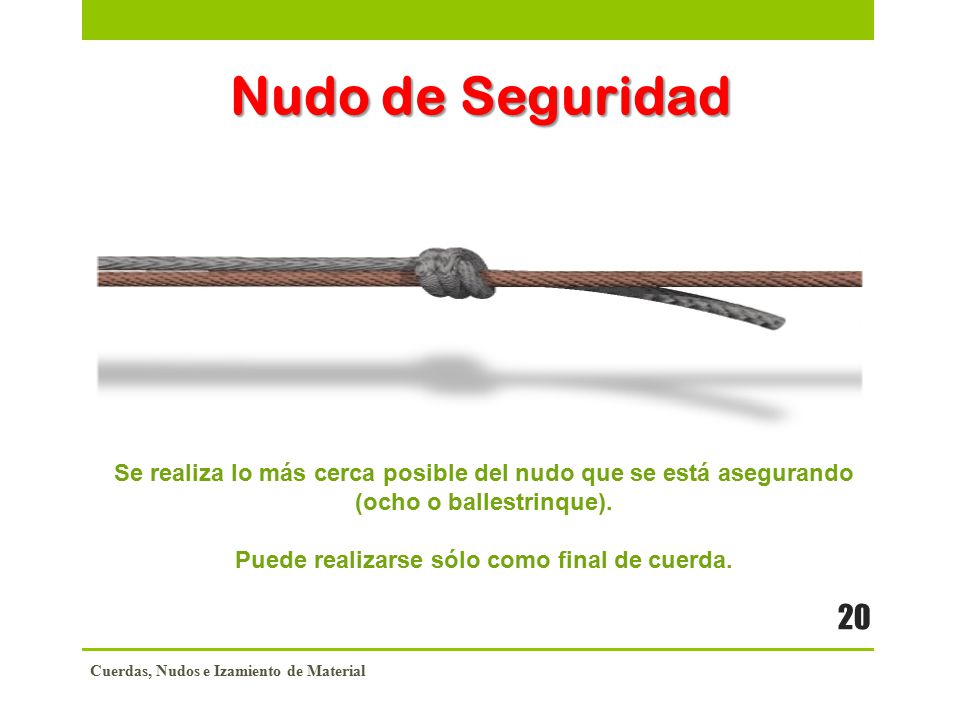

20 Puede realizarse sólo como final de cuerda.
Nudo de Seguridad Se realiza lo más cerca posible del nudo que se está asegurando (ocho o ballestrinque). Puede realizarse sólo como final de cuerda. Cuerdas, Nudos e Izamiento de Material

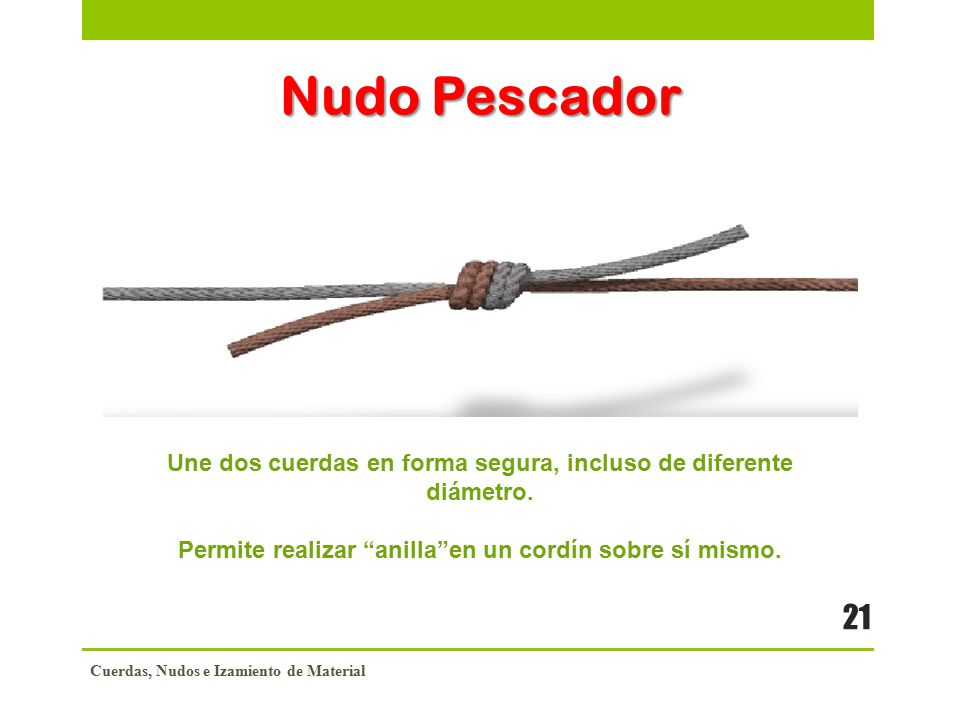

21 Nudo Pescador Une dos cuerdas en forma segura, incluso de diferente diámetro. Permite realizar “anilla”en un cordín sobre sí mismo. Cuerdas, Nudos e Izamiento de Material

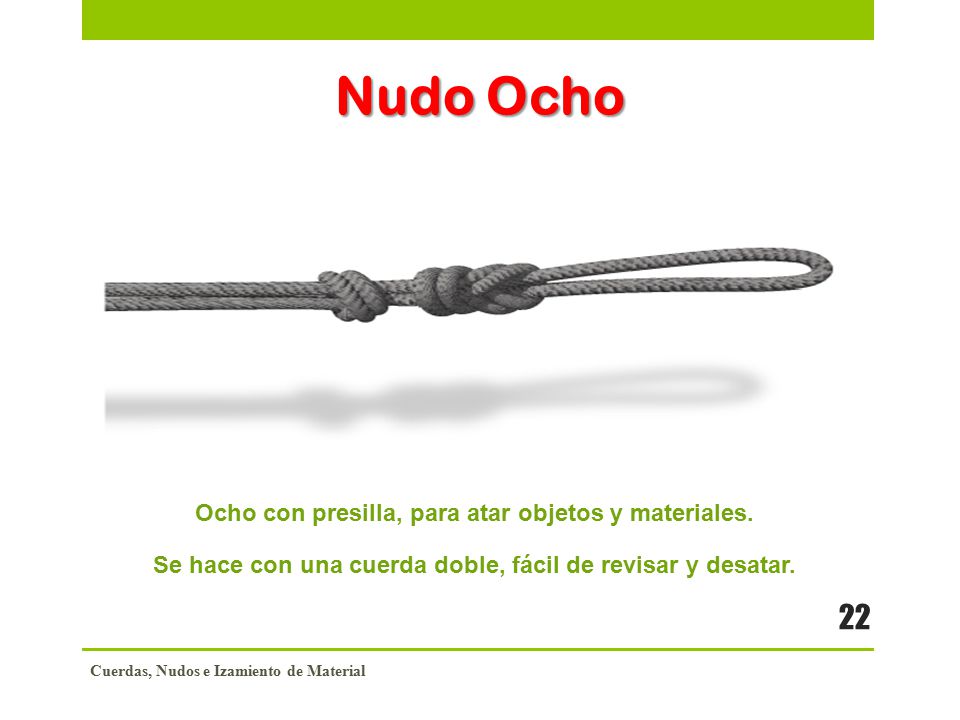

22 Nudo Ocho Ocho con presilla, para atar objetos y materiales.
Se hace con una cuerda doble, fácil de revisar y desatar. Cuerdas, Nudos e Izamiento de Material

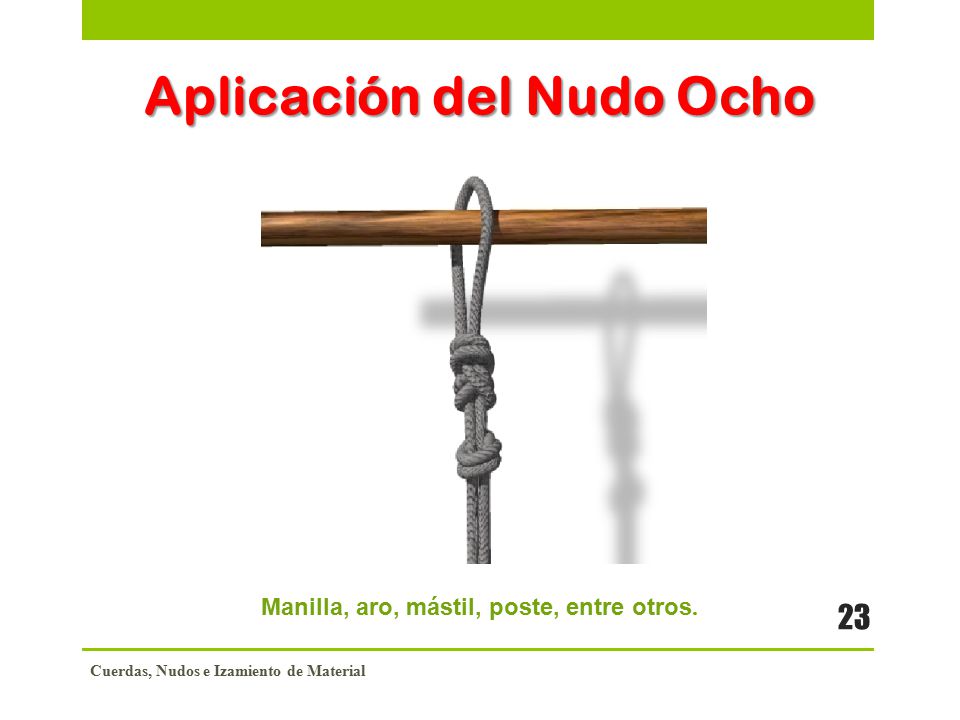

23 Aplicación del Nudo Ocho Manilla, aro, mástil, poste, entre otros.
Cuerdas, Nudos e Izamiento de Material

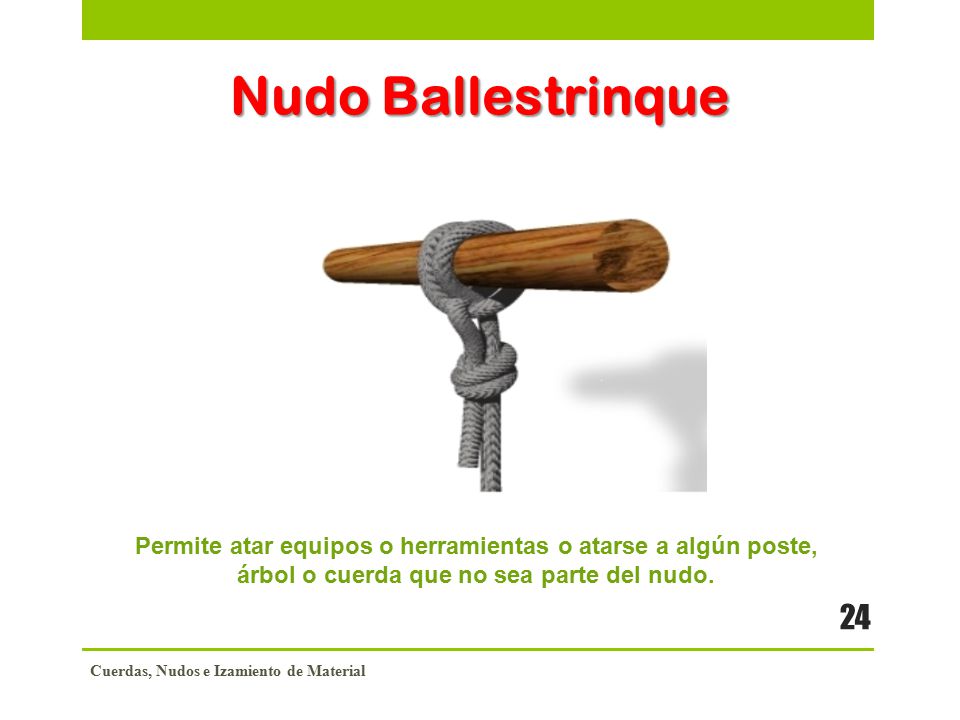

24 Nudo Ballestrinque Permite atar equipos o herramientas o atarse a algún poste, árbol o cuerda que no sea parte del nudo. Cuerdas, Nudos e Izamiento de Material

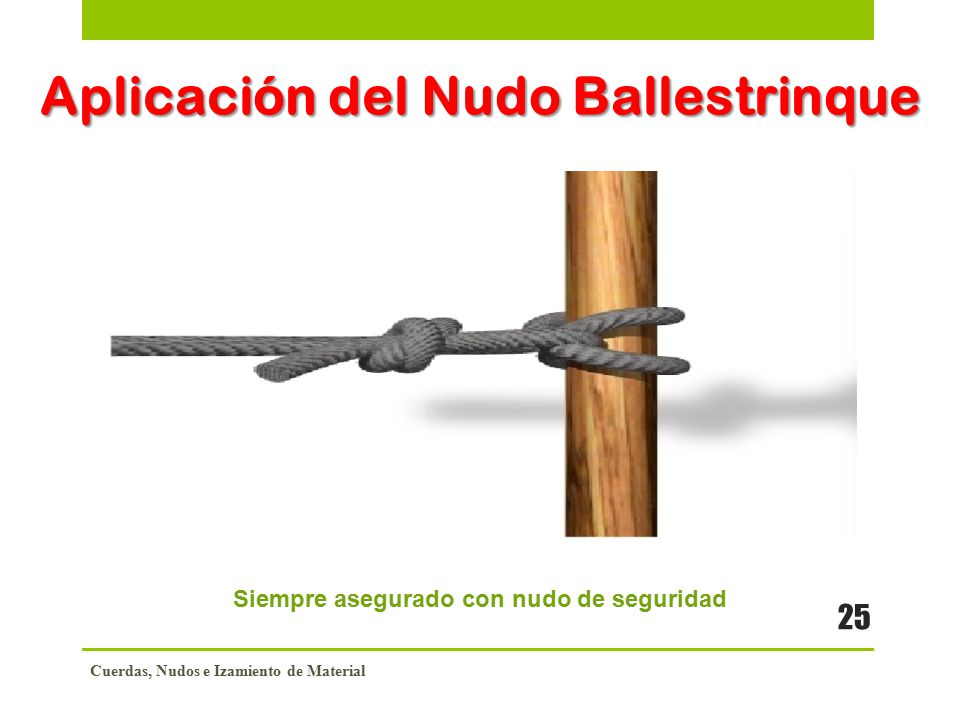

25 Aplicación del Nudo Ballestrinque
Siempre asegurado con nudo de seguridad Cuerdas, Nudos e Izamiento de Material

26 Capitulo 3 : Izamiento de Material

27 Procedimiento para Izar Material
Siempre autoasegurado a la estructura. Se recomienda el uso de cinturón de seguridad. Usar coordines de 5 metros, de cuerda o cinta, unidos entre sí. Avisar en entorno al subir o bajar material. Cuerdas, Nudos e Izamiento de Material

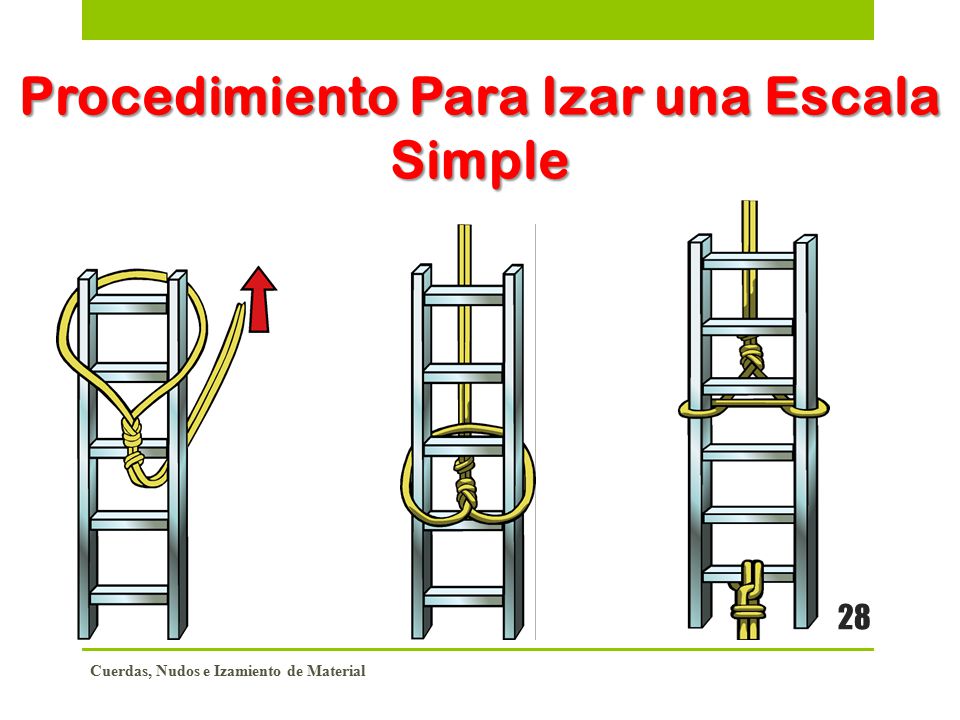

28 Procedimiento Para Izar una Escala Simple
Cuerdas, Nudos e Izamiento de Material

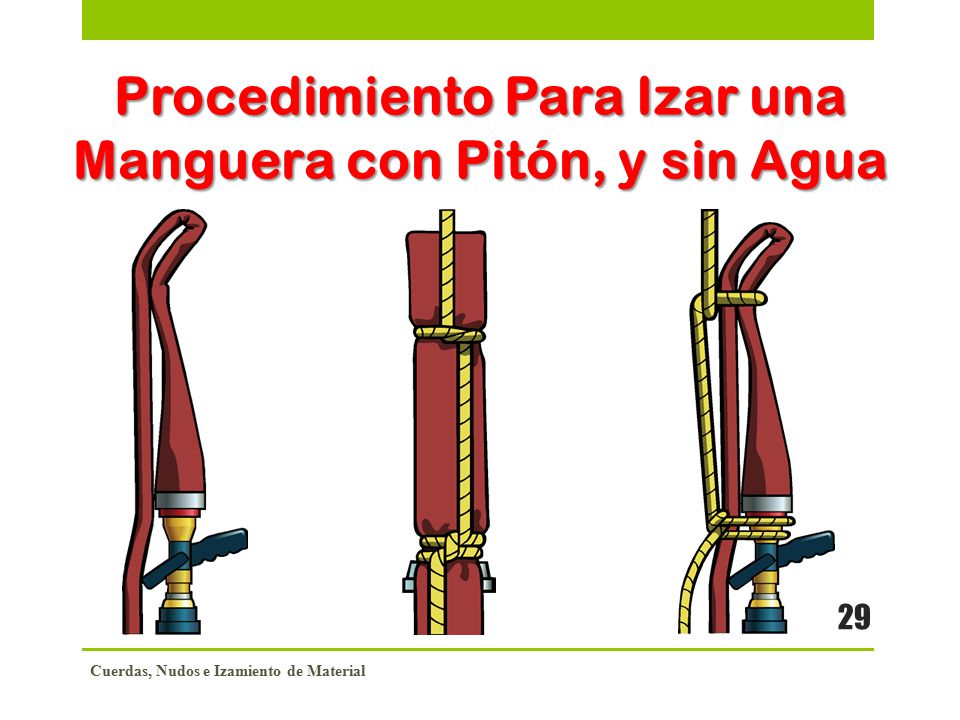

29 Procedimiento Para Izar una Manguera con Pitón, y sin Agua
Cuerdas, Nudos e Izamiento de Material

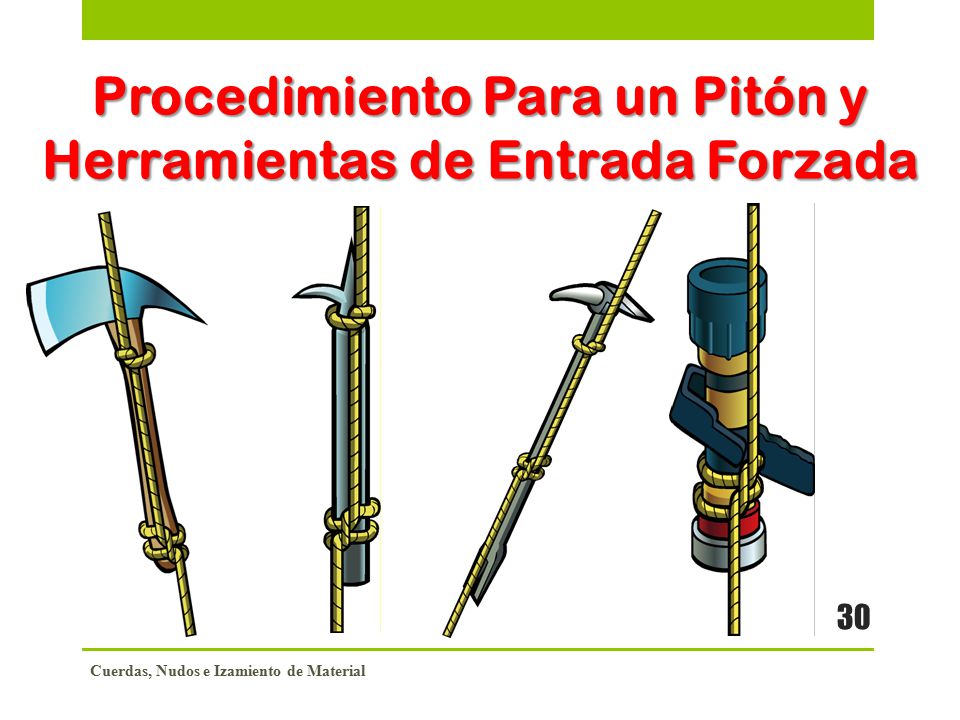

30 Procedimiento Para un Pitón y Herramientas de Entrada Forzada
Cuerdas, Nudos e Izamiento de Material

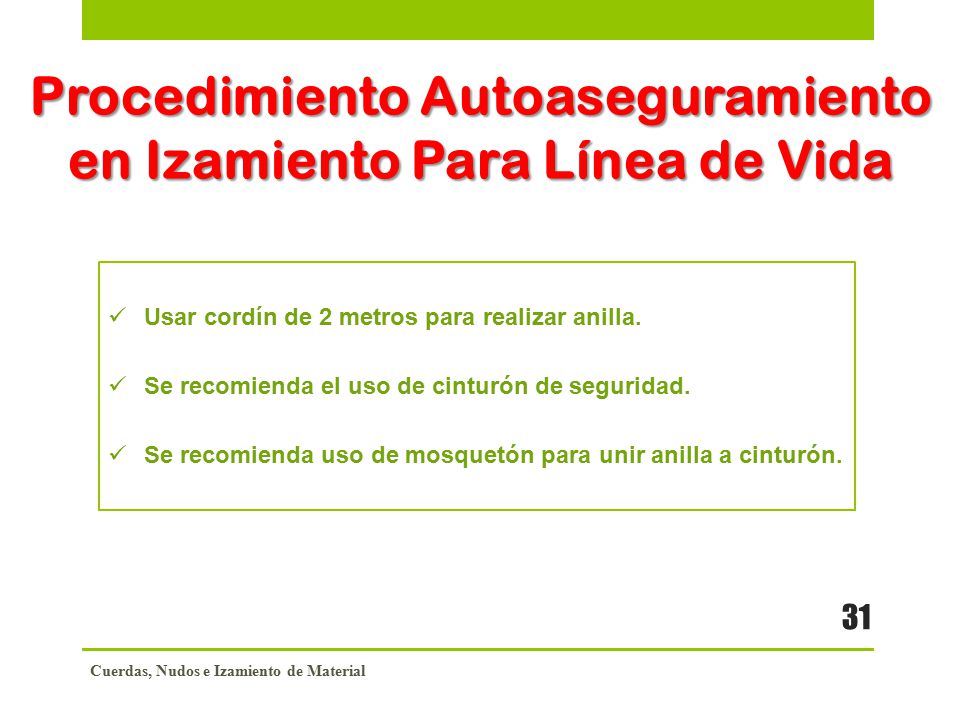

31 Procedimiento Autoaseguramiento en Izamiento Para Línea de Vida
Usar cordín de 2 metros para realizar anilla. Se recomienda el uso de cinturón de seguridad. Se recomienda uso de mosquetón para unir anilla a cinturón. Cuerdas, Nudos e Izamiento de Material

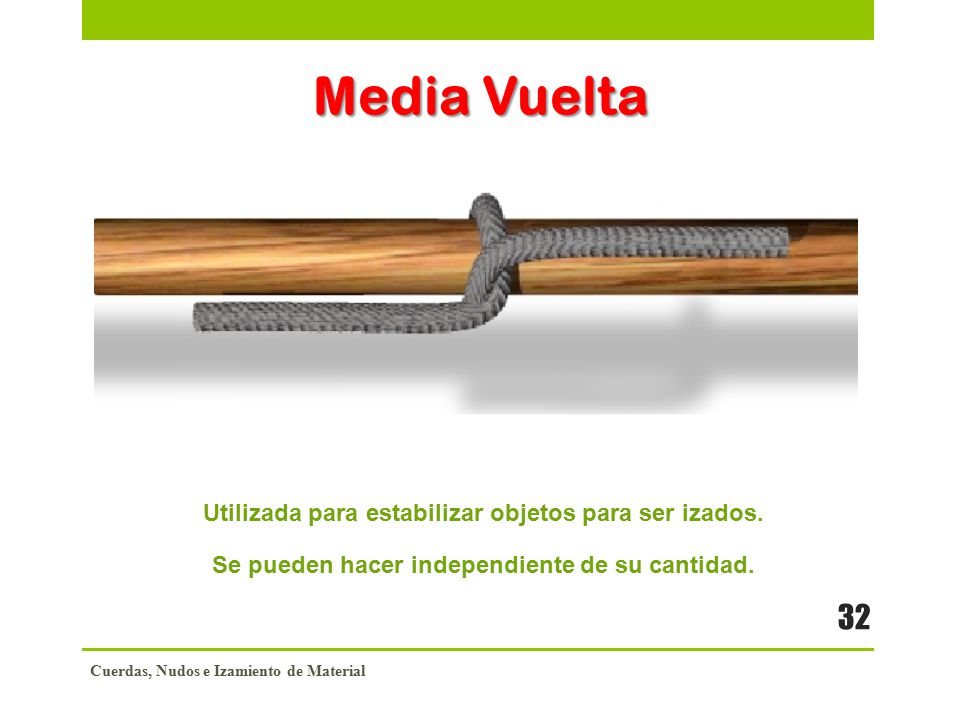

32 Media Vuelta Utilizada para estabilizar objetos para ser izados.
Se pueden hacer independiente de su cantidad. Cuerdas, Nudos e Izamiento de Material

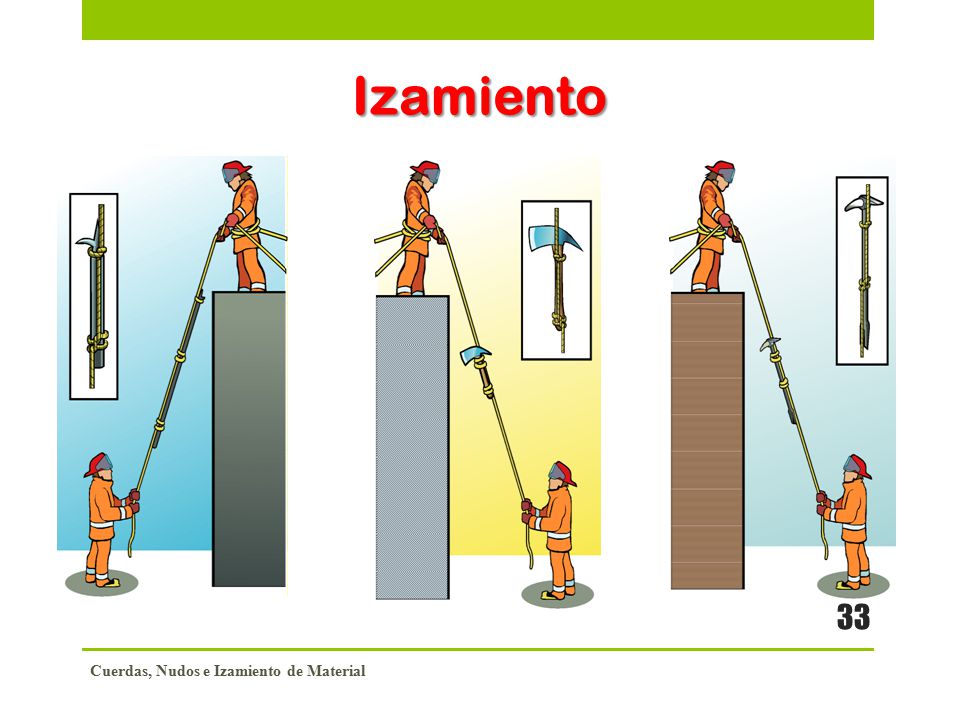

33 Izamiento Cuerdas, Nudos e Izamiento de Material

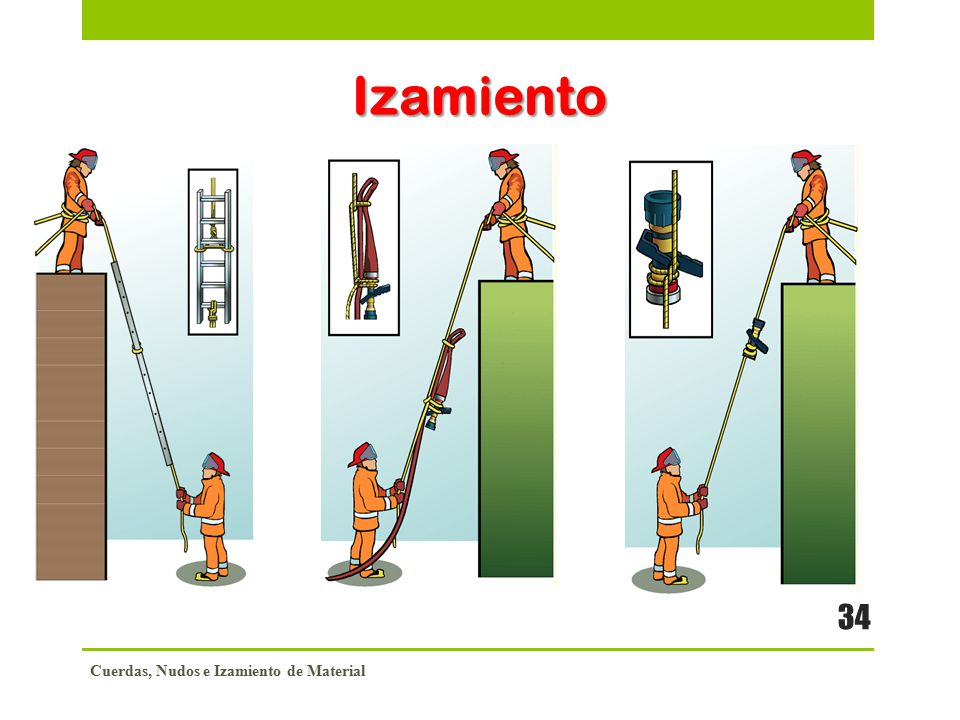

34 Izamiento Cuerdas, Nudos e Izamiento de Material

35 Bibliografía Segunda Compañía de Bomberos de Gorbea
“Bomba Ernesto Briones” Blanco Encalada # 811 Gorbea Fono/ Bibliografía Academia Nacional de Bomberos de Chile, Curso de Cuerdas, Nudos e Izamiento de Material 2ª versión - Marzo 2007 Entrada Forzada
