1 Lección Nº 2 Academia Nacional de Bomberos de Chile
Área de Procedimientos Bomberiles Lección Nº 2 Cuerdas, Nudos e Izamiento de Material

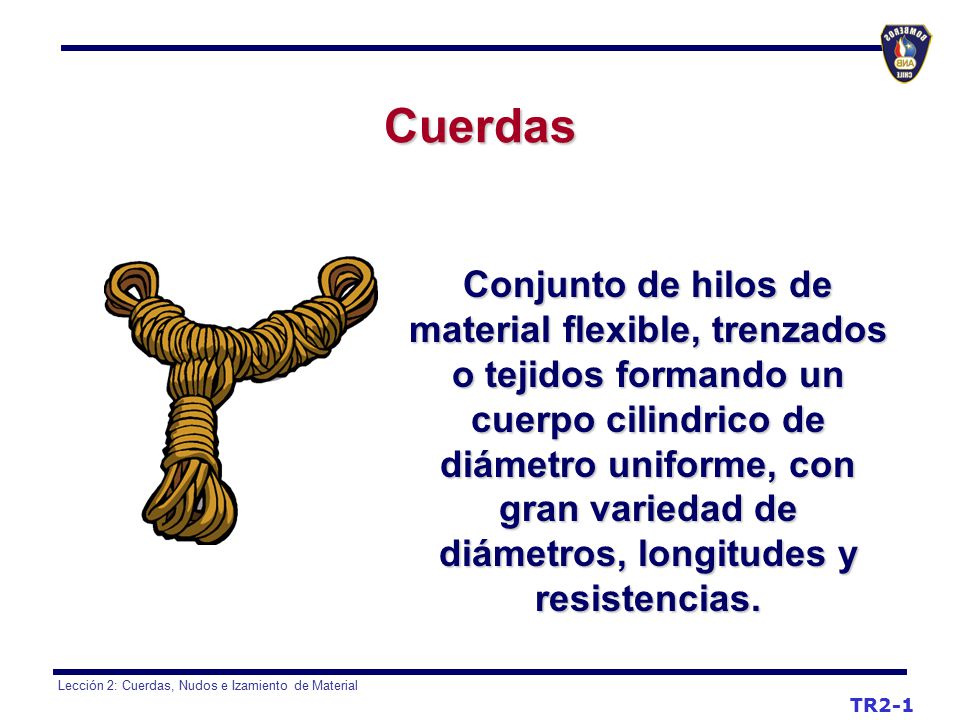

2 Cuerdas Conjunto de hilos de material flexible, trenzados o tejidos formando un cuerpo cilindrico de diámetro uniforme, con gran variedad de diámetros, longitudes y resistencias. TR2-1

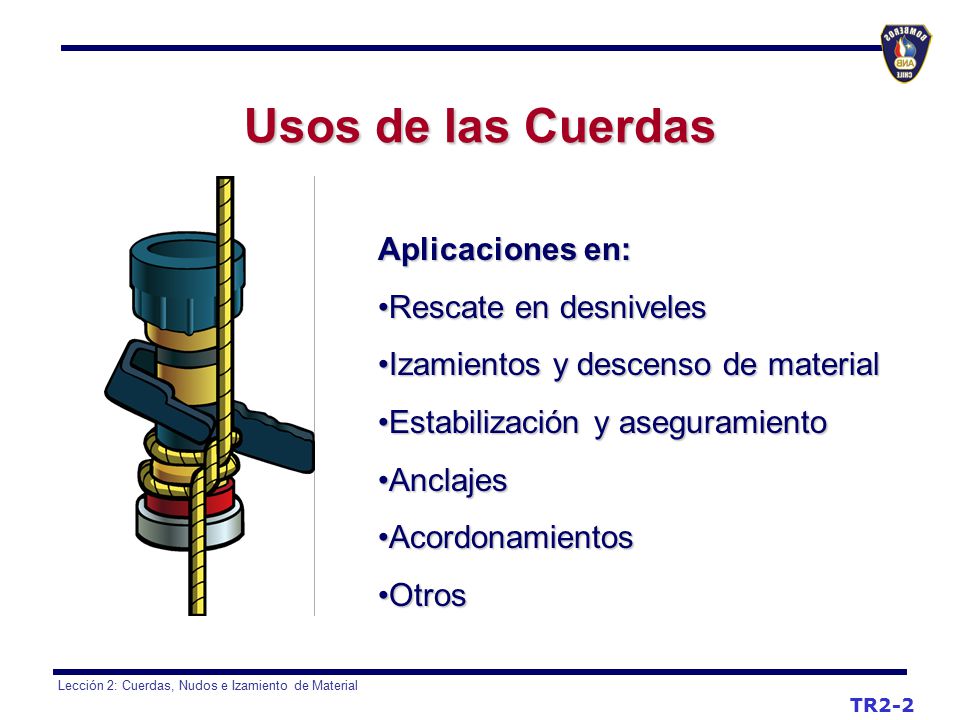

3 Usos de las Cuerdas Aplicaciones en: Rescate en desniveles
Izamientos y descenso de material Estabilización y aseguramiento Anclajes Acordonamientos Otros TR2-2

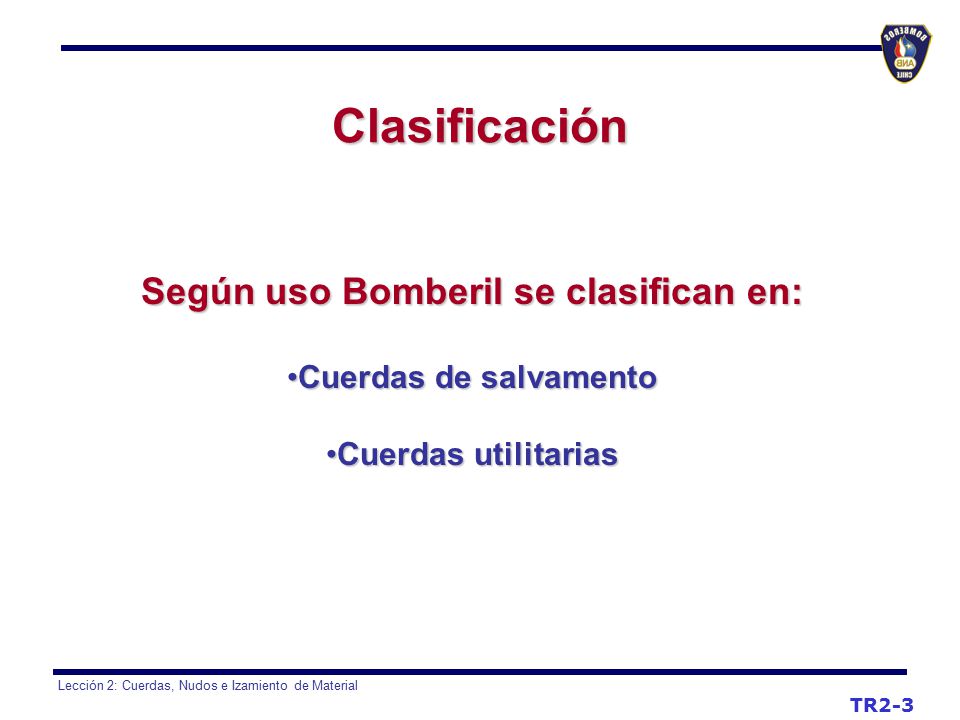

4 Según uso Bomberil se clasifican en:
Clasificación Según uso Bomberil se clasifican en: Cuerdas de salvamento Cuerdas utilitarias TR2-3

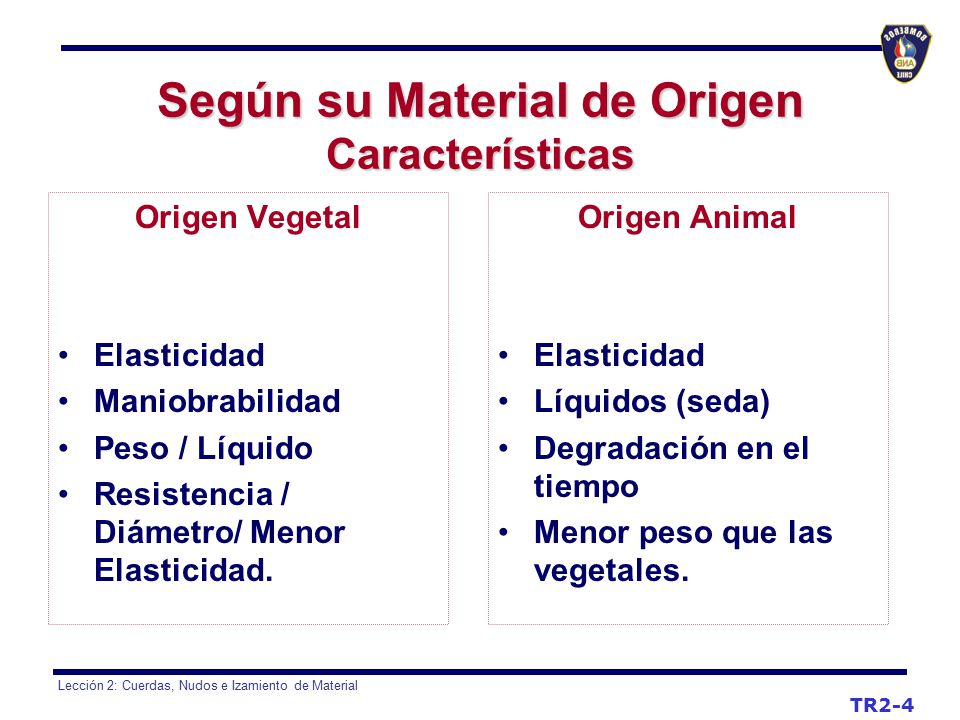

5 Según su Material de Origen Características
Origen Vegetal Elasticidad Maniobrabilidad Peso / Líquido Resistencia / Diámetro/ Menor Elasticidad. Origen Animal Elasticidad Líquidos (seda) Degradación en el tiempo Menor peso que las vegetales. TR2-4

6 Según su Material de Origen Tipos
Origen Vegetal Pita Manila Algodón Lino Origen Animal Cerda de Caballo Cuero Seda TR2-5

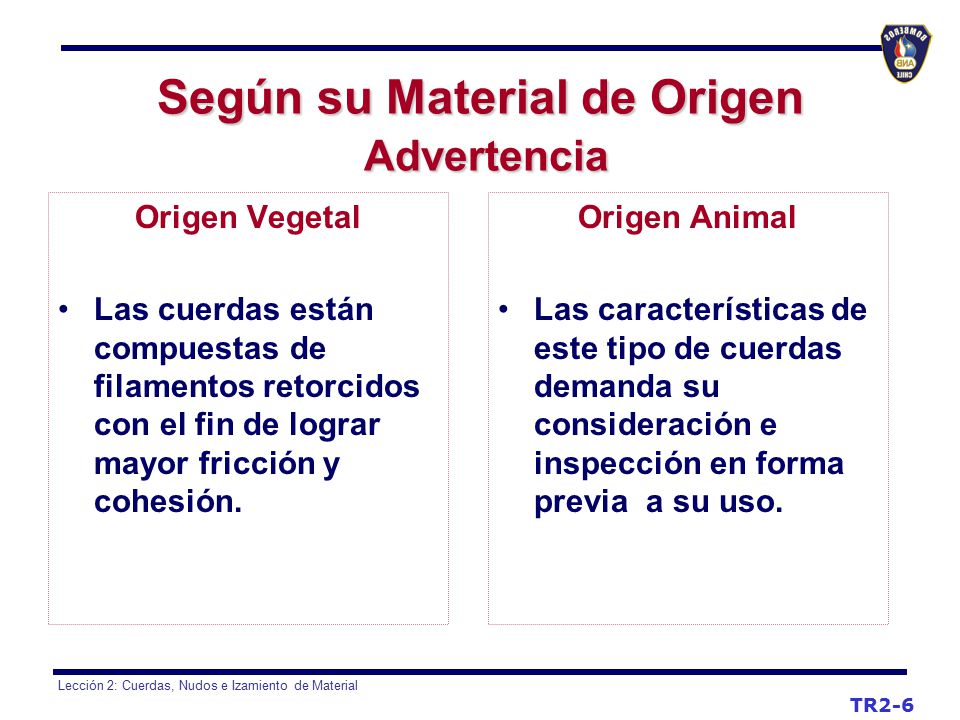

7 Según su Material de Origen Advertencia
Origen Vegetal Las cuerdas están compuestas de filamentos retorcidos con el fin de lograr mayor fricción y cohesión. Origen Animal Las características de este tipo de cuerdas demanda su consideración e inspección en forma previa a su uso. TR2-6

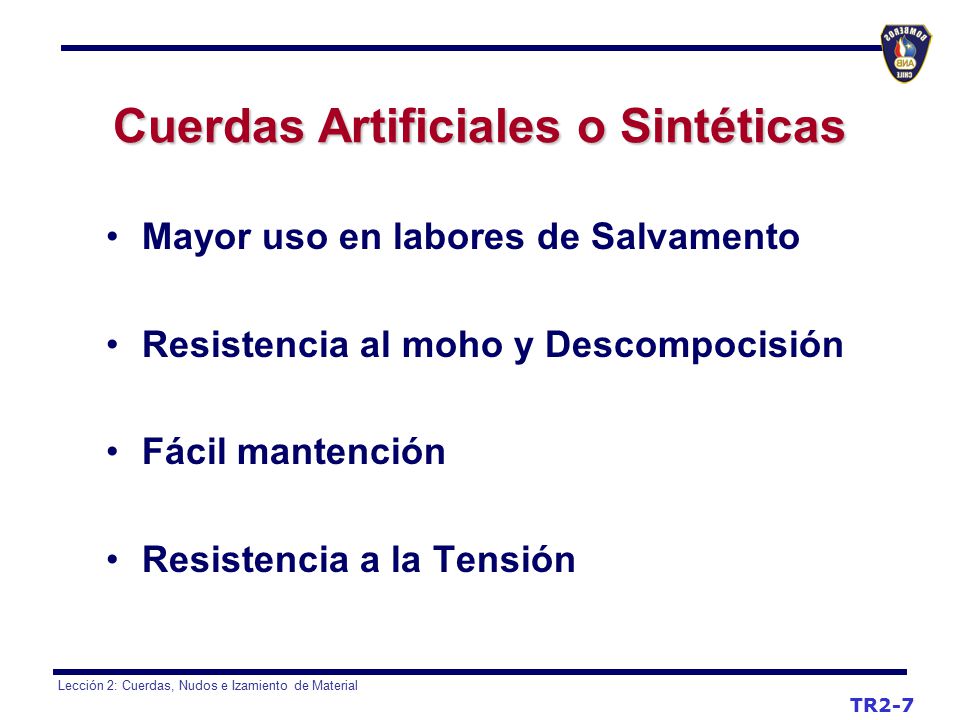

8 Cuerdas Artificiales o Sintéticas
Mayor uso en labores de Salvamento Resistencia al moho y Descompocisión Fácil mantención Resistencia a la Tensión TR2-7

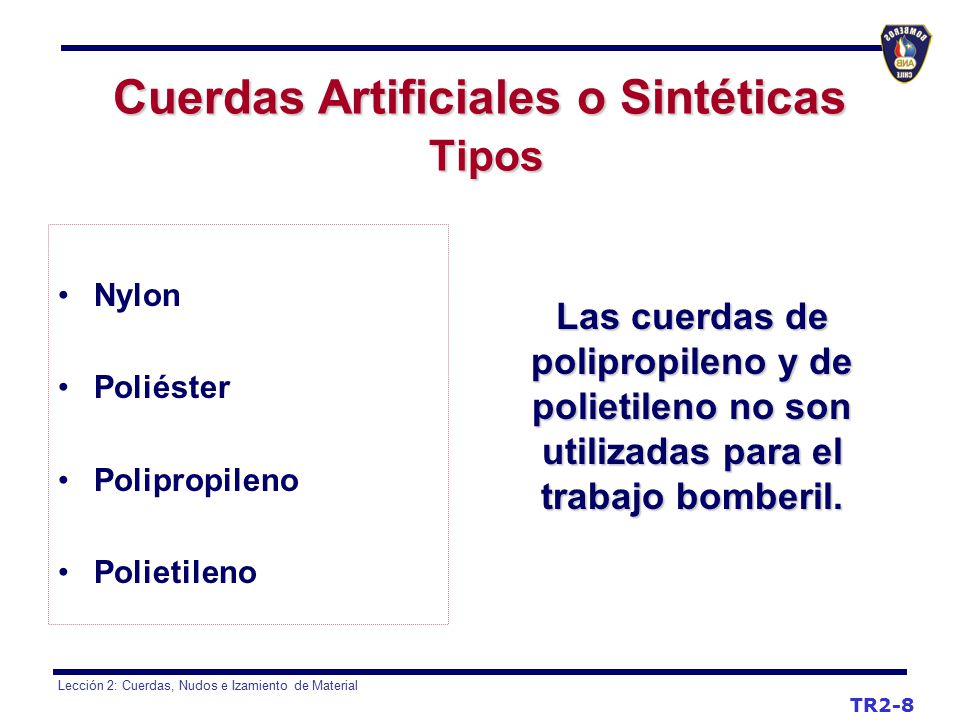

9 Cuerdas Artificiales o Sintéticas Tipos
Nylon Poliéster Polipropileno Polietileno Las cuerdas de polipropileno y de polietileno no son utilizadas para el trabajo bomberil. TR2-8

10 Anatomía de una Cuerda Manto Alma Chicote Cuerpo Mena Cabos TR2-9

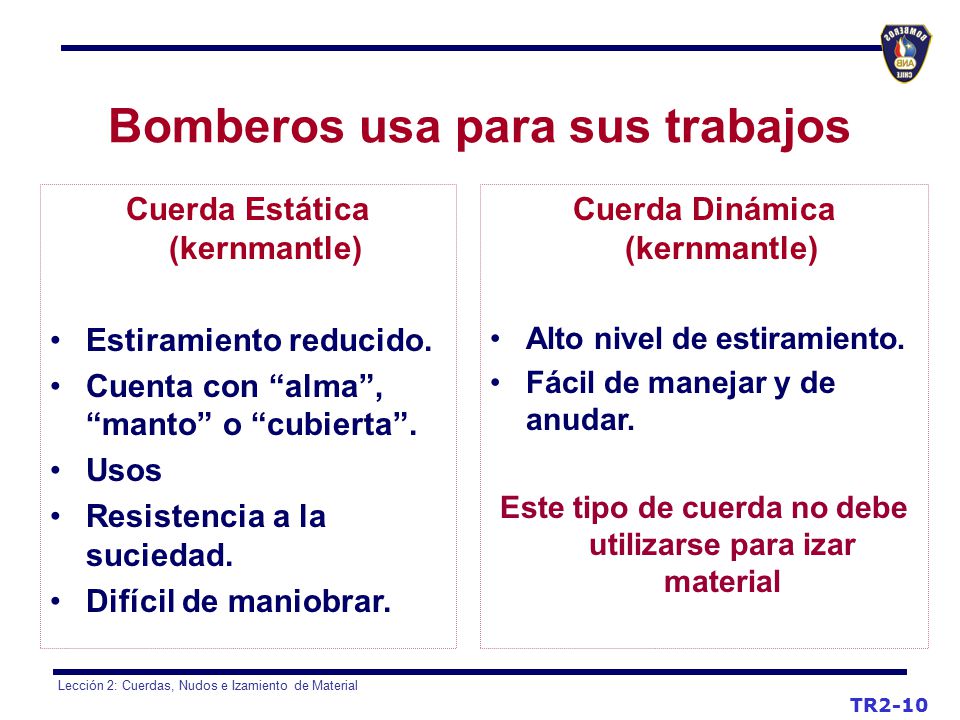

11 Bomberos usa para sus trabajos
Cuerda Estática (kernmantle) Estiramiento reducido. Cuenta con “alma”, “manto” o “cubierta”. Usos Resistencia a la suciedad. Difícil de maniobrar. Cuerda Dinámica (kernmantle) Alto nivel de estiramiento. Fácil de manejar y de anudar. Este tipo de cuerda no debe utilizarse para izar material TR2-10

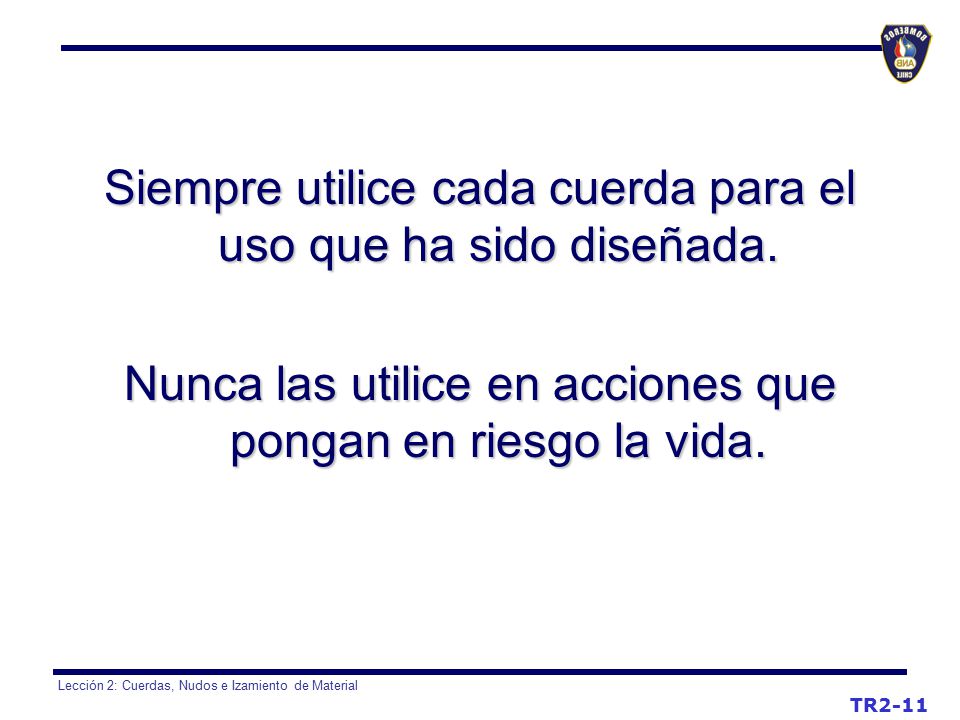

12 Siempre utilice cada cuerda para el uso que ha sido diseñada.
Nunca las utilice en acciones que pongan en riesgo la vida. TR2-11

13 Mantención Para mantener su operatividad y prolongar su vida útil toda cuerda, luego de ser usada, debe ser lavada, secada y almacenada adecuadamente con su bitácora. TR2-12

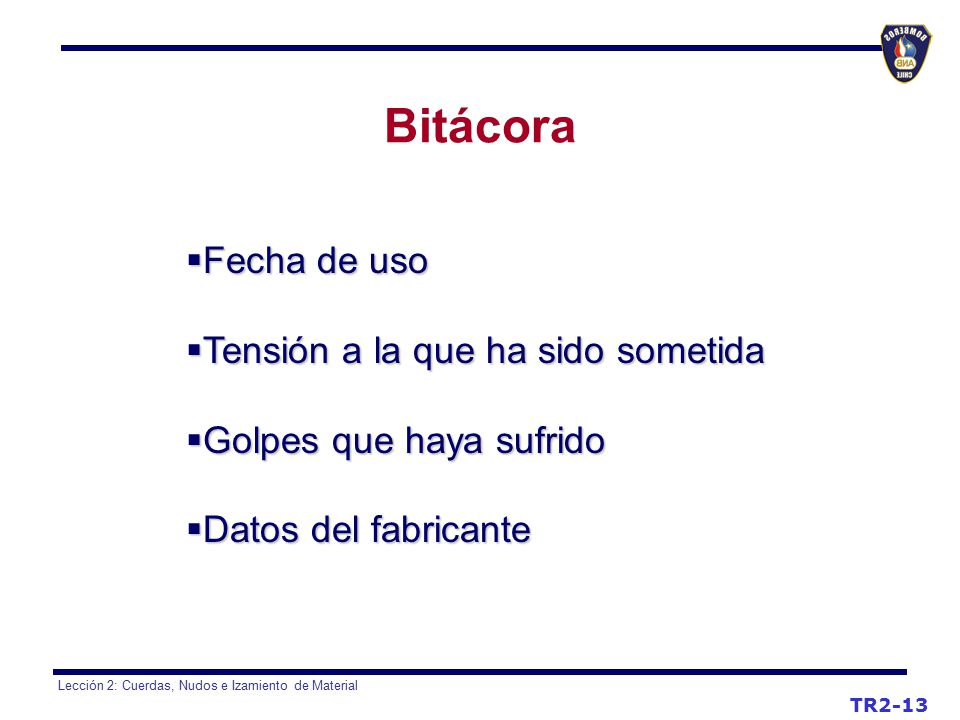

14 Bitácora Fecha de uso Tensión a la que ha sido sometida
Golpes que haya sufrido Datos del fabricante TR2-13

15 Lavado Siempre según las orientaciones del fabricante Con agua tibia
Jabón con pH neutro Cepillo suave y toalla para secar En lavadoras: Función “Delicado” En forma de cadena TR2-14

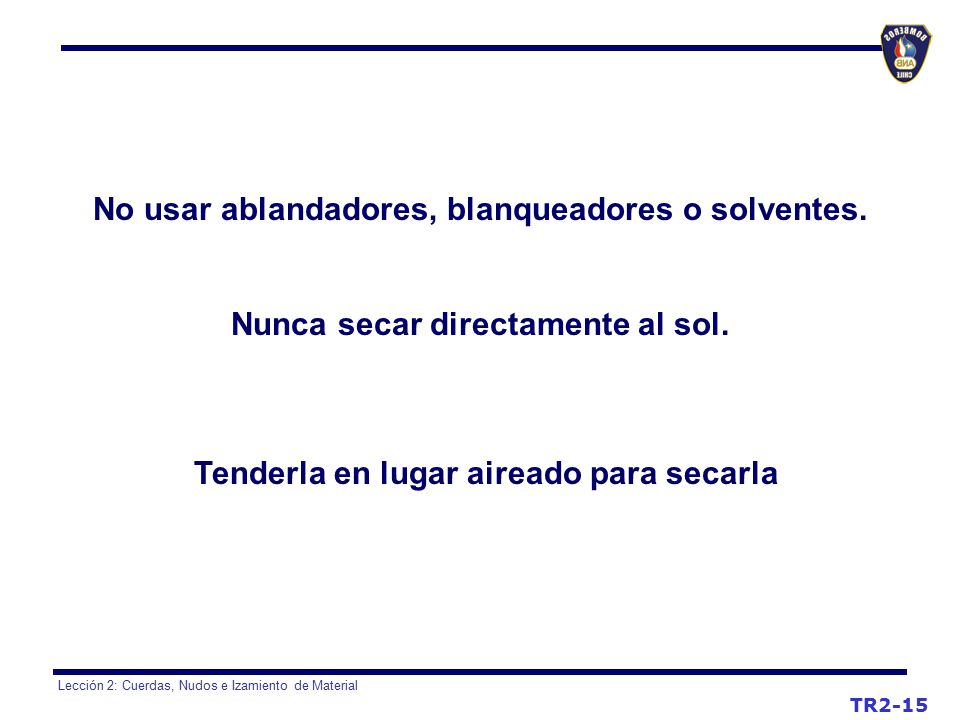

16 No usar ablandadores, blanqueadores o solventes.
Nunca secar directamente al sol. Tenderla en lugar aireado para secarla TR2-15

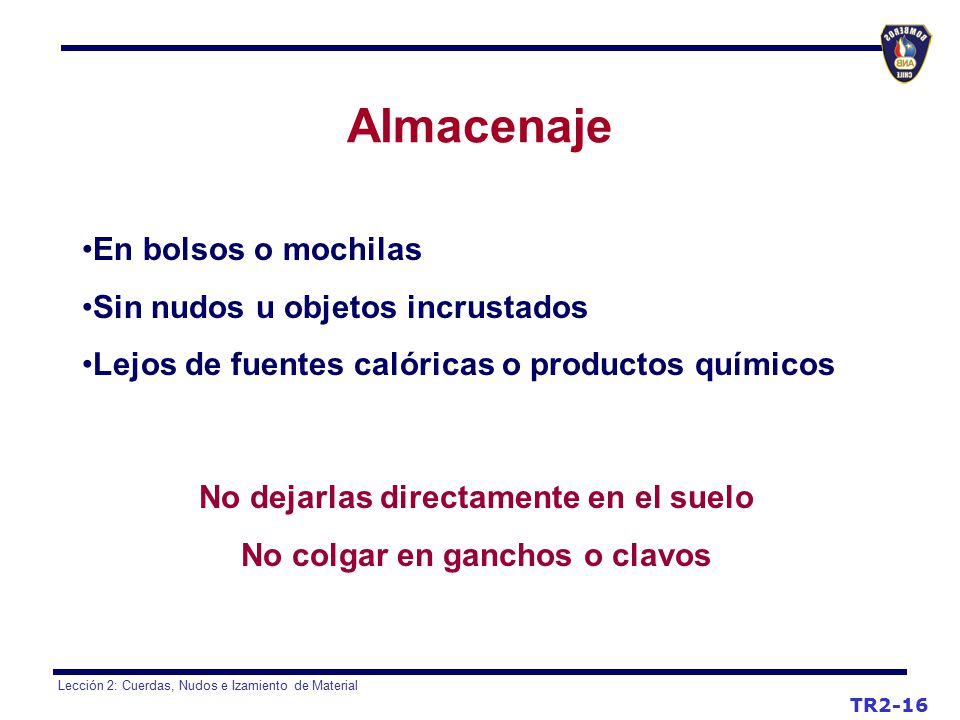

17 No dejarlas directamente en el suelo No colgar en ganchos o clavos
Almacenaje En bolsos o mochilas Sin nudos u objetos incrustados Lejos de fuentes calóricas o productos químicos No dejarlas directamente en el suelo No colgar en ganchos o clavos TR2-16

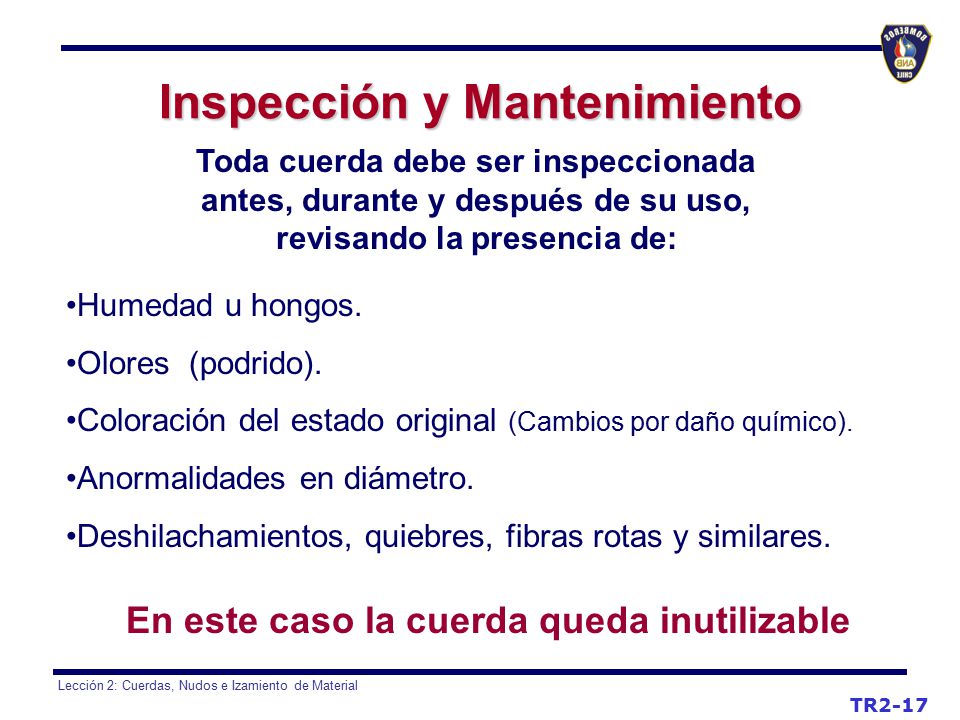

18 Inspección y Mantenimiento
Toda cuerda debe ser inspeccionada antes, durante y después de su uso, revisando la presencia de: Humedad u hongos. Olores (podrido). Coloración del estado original (Cambios por daño químico). Anormalidades en diámetro. Deshilachamientos, quiebres, fibras rotas y similares. En este caso la cuerda queda inutilizable TR2-17

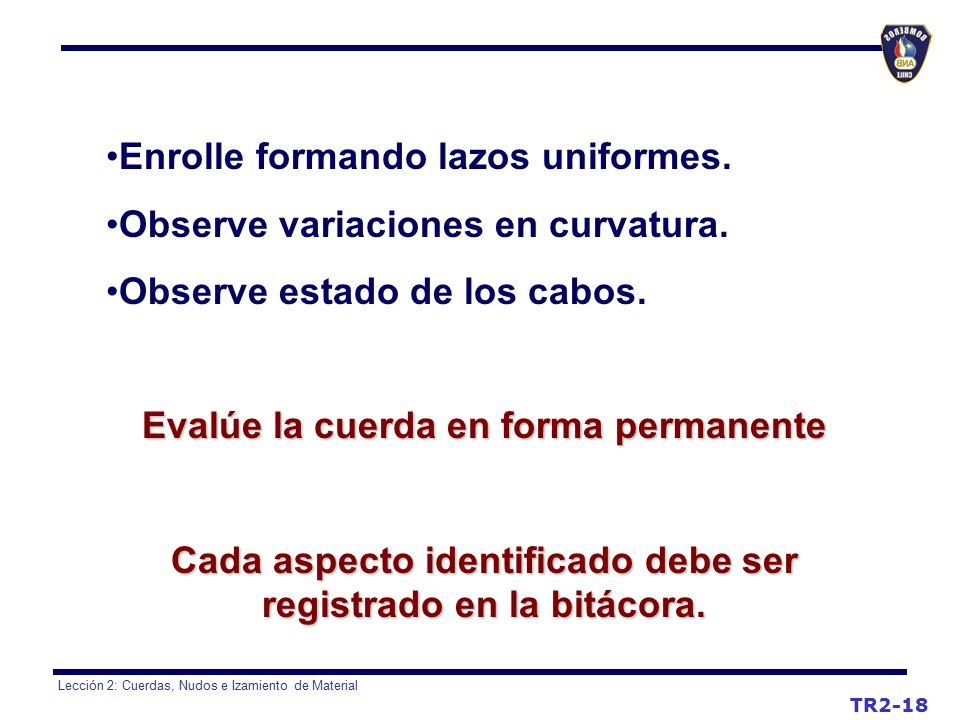

19 Enrolle formando lazos uniformes. Observe variaciones en curvatura.
Observe estado de los cabos. Evalúe la cuerda en forma permanente Cada aspecto identificado debe ser registrado en la bitácora. TR2-18

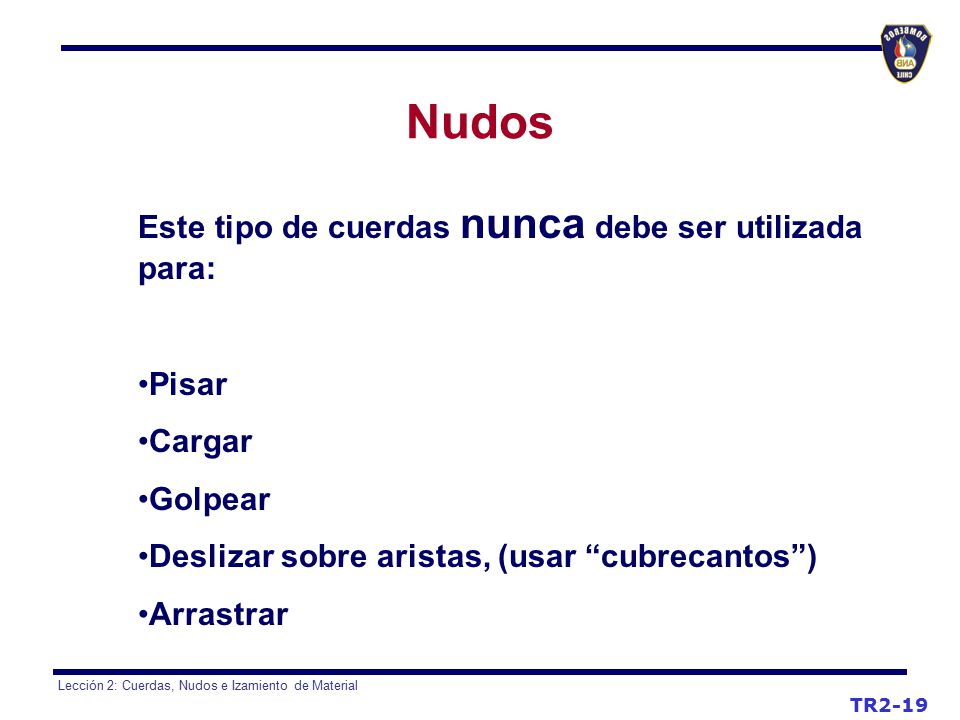

20 Nudos Este tipo de cuerdas nunca debe ser utilizada para: Pisar Cargar
Golpear Deslizar sobre aristas, (usar “cubrecantos”) Arrastrar TR2-19

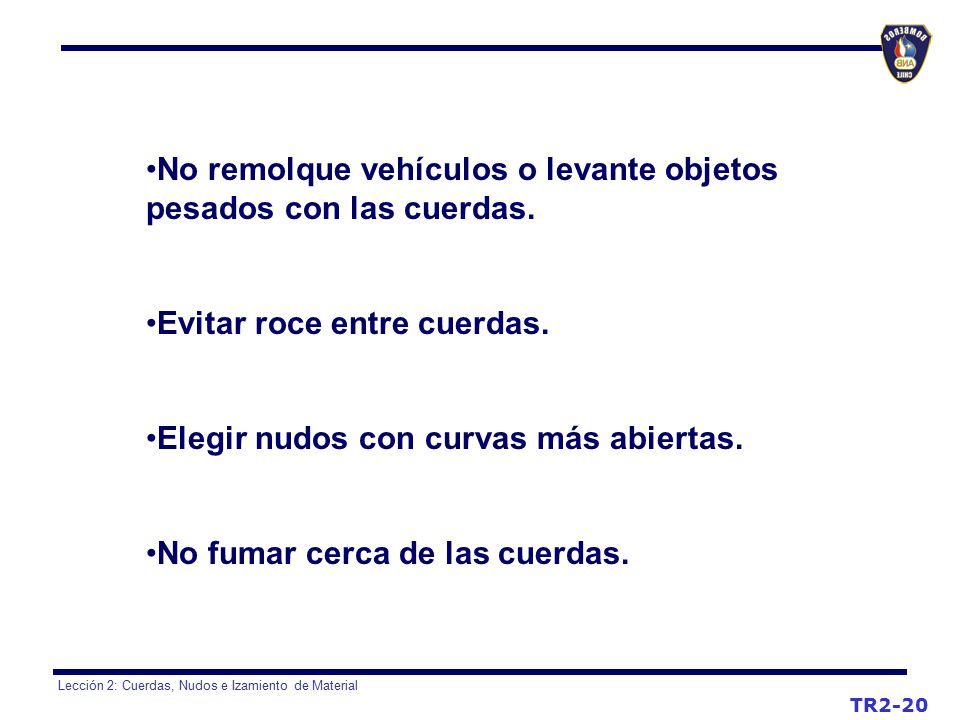

21 No remolque vehículos o levante objetos pesados con las cuerdas.
Evitar roce entre cuerdas. Elegir nudos con curvas más abiertas. No fumar cerca de las cuerdas. TR2-20

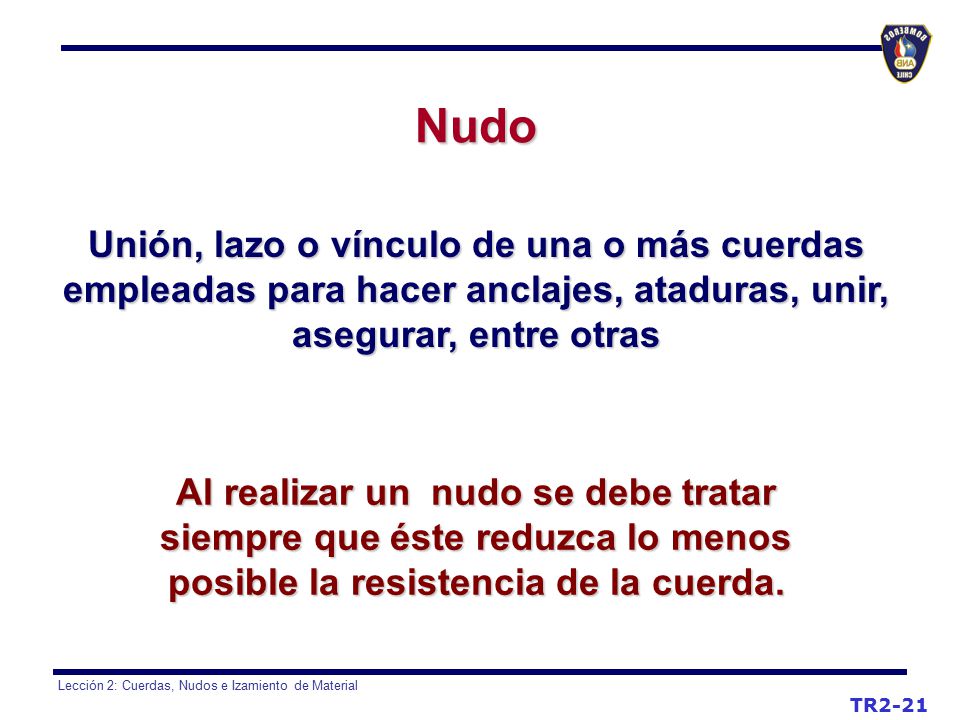

22 Nudo Unión, lazo o vínculo de una o más cuerdas empleadas para hacer anclajes, ataduras, unir, asegurar, entre otras Al realizar un nudo se debe tratar siempre que éste reduzca lo menos posible la resistencia de la cuerda. TR2-21

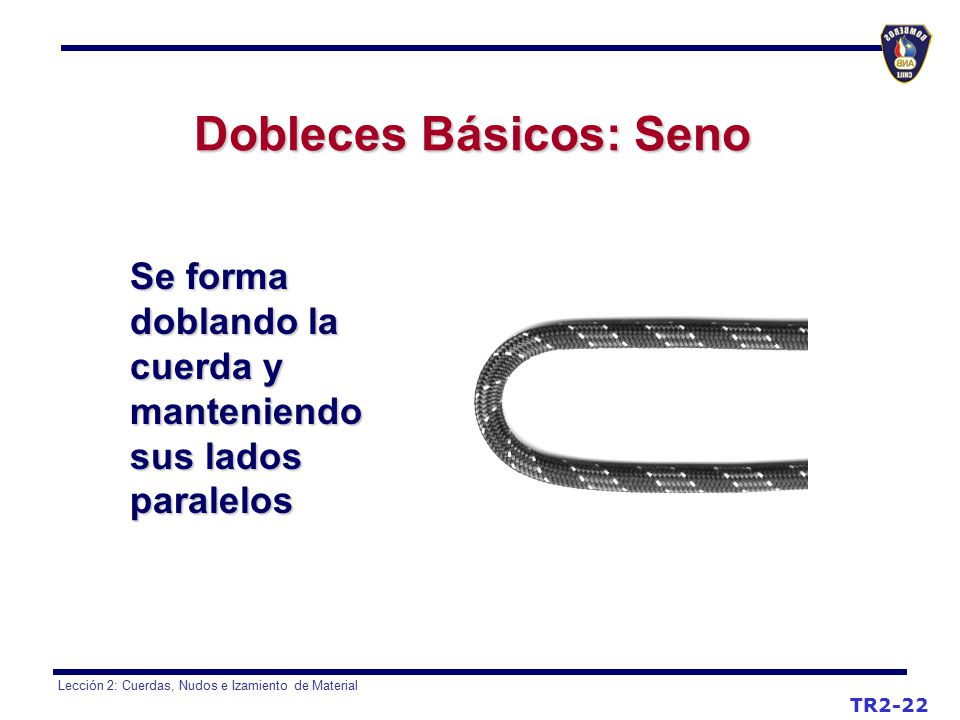

23 Dobleces Básicos: Seno
Se forma doblando la cuerda y manteniendo sus lados paralelos TR2-22

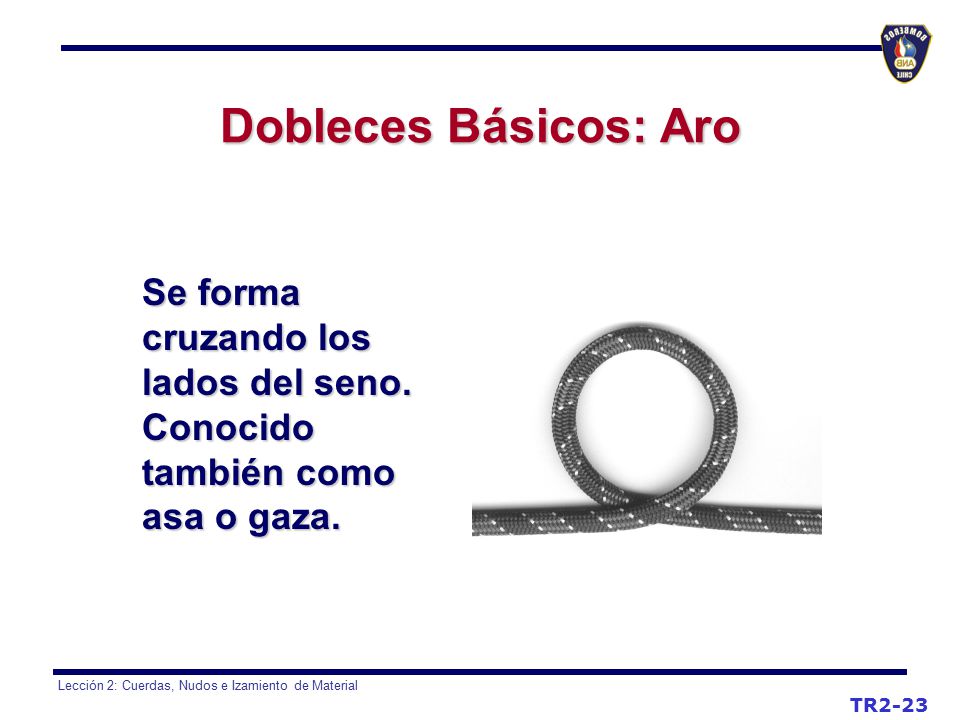

24 Dobleces Básicos: Aro Se forma cruzando los lados del seno. Conocido también como asa o gaza. TR2-23

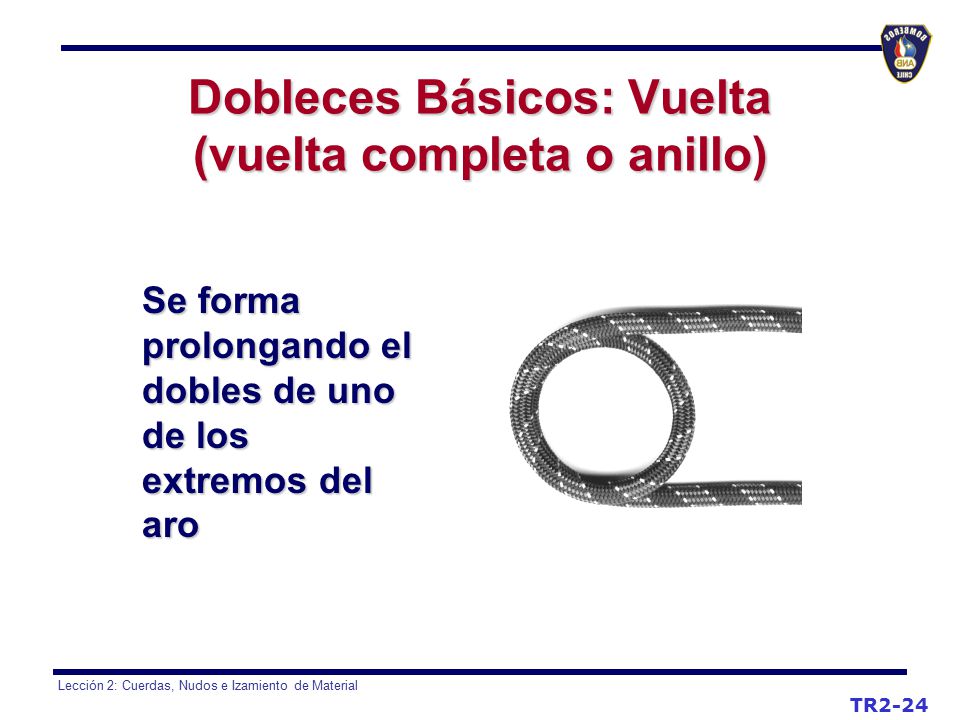

25 Dobleces Básicos: Vuelta (vuelta completa o anillo)
Se forma prolongando el dobles de uno de los extremos del aro TR2-24

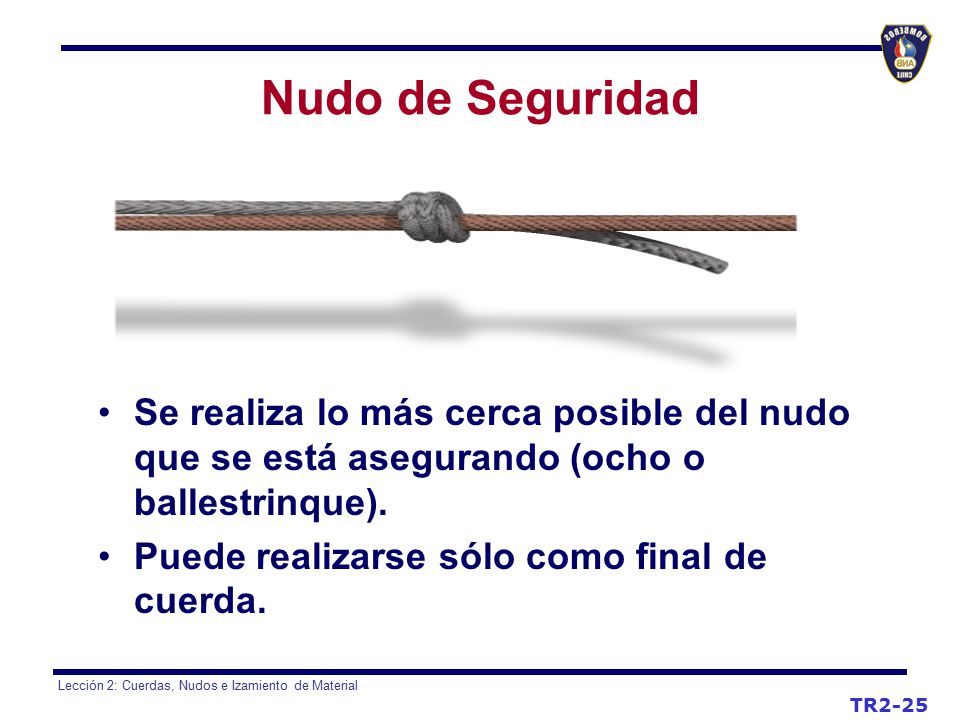

26 Nudo de Seguridad Se realiza lo más cerca posible del nudo que se está asegurando (ocho o ballestrinque). Puede realizarse sólo como final de cuerda. TR2-25

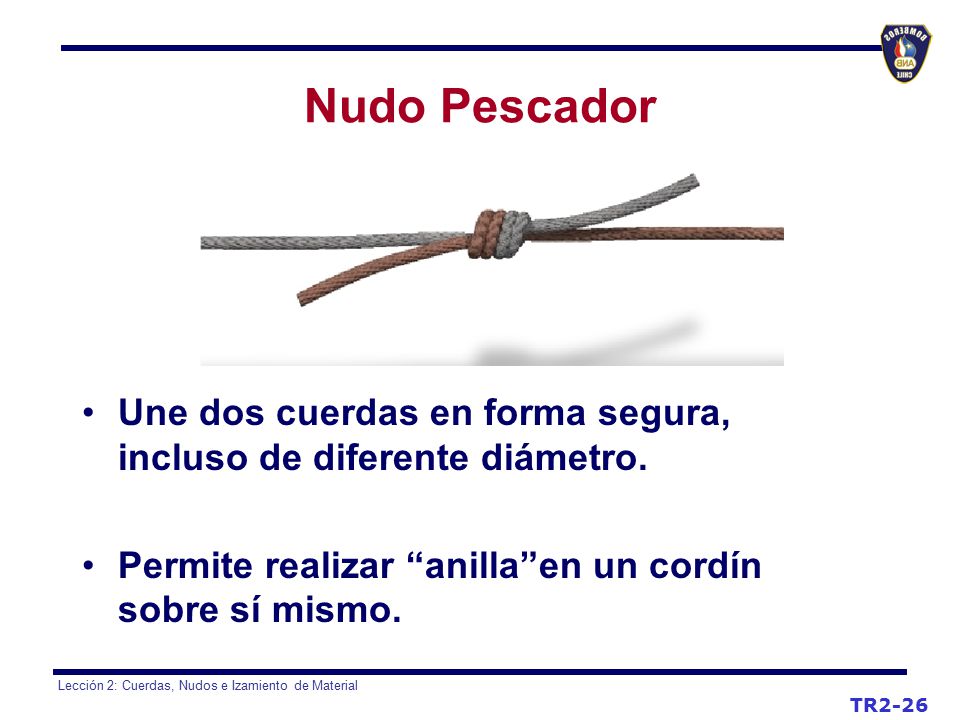

27 Nudo Pescador Une dos cuerdas en forma segura, incluso de diferente diámetro. Permite realizar “anilla”en un cordín sobre sí mismo. TR2-26

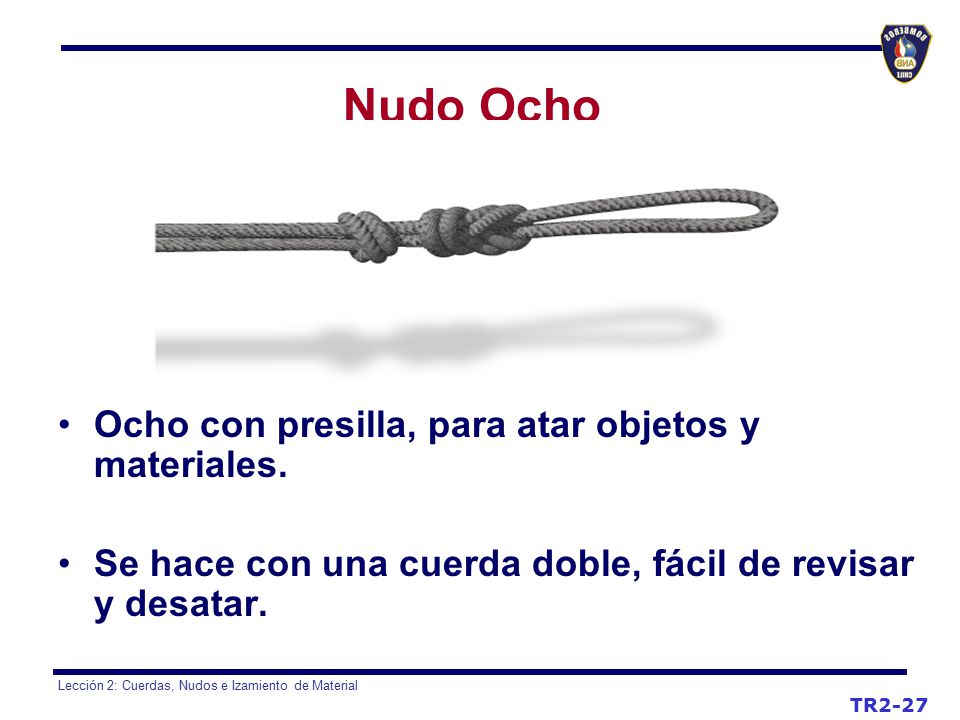

28 Nudo Ocho Ocho con presilla, para atar objetos y materiales.
Se hace con una cuerda doble, fácil de revisar y desatar. TR2-27

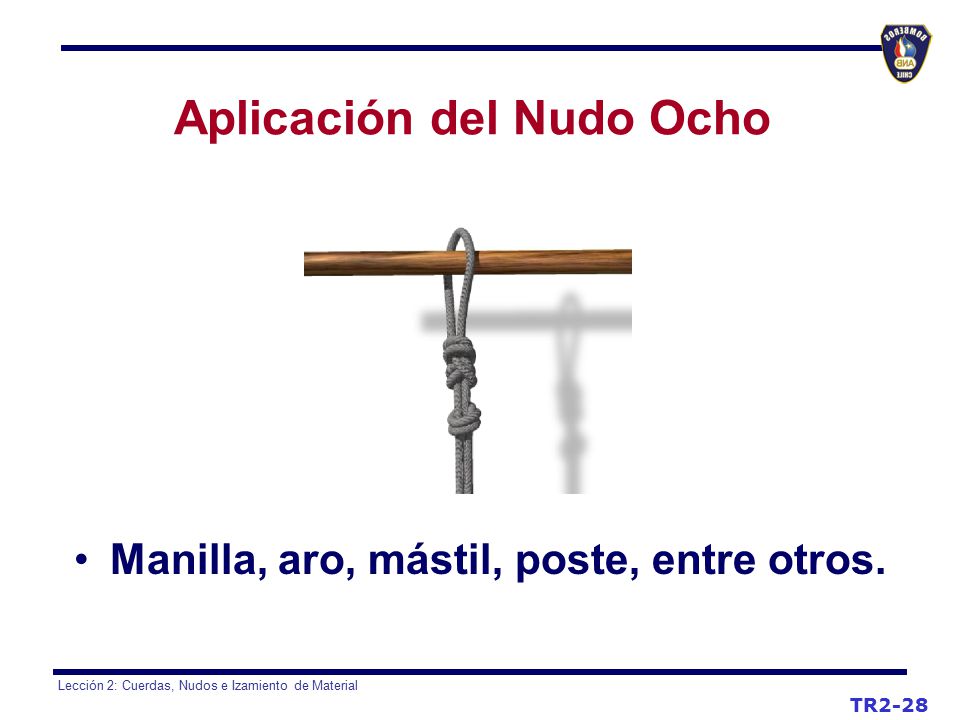

29 Aplicación del Nudo Ocho
Manilla, aro, mástil, poste, entre otros. TR2-28

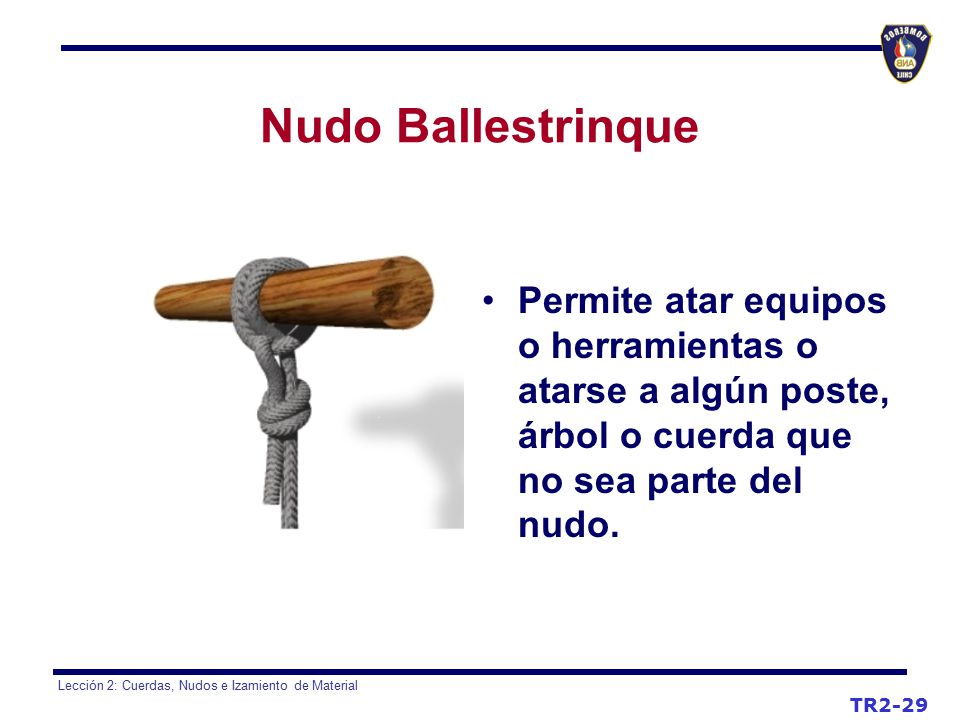

30 Nudo Ballestrinque Permite atar equipos o herramientas o atarse a algún poste, árbol o cuerda que no sea parte del nudo. TR2-29

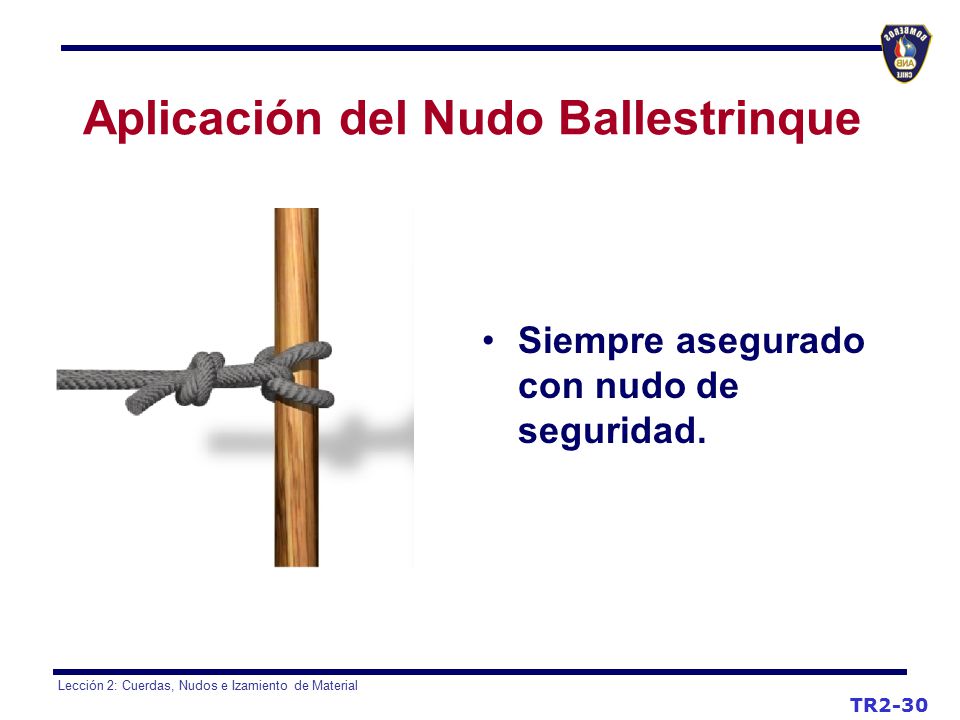

31 Aplicación del Nudo Ballestrinque
Siempre asegurado con nudo de seguridad. TR2-30

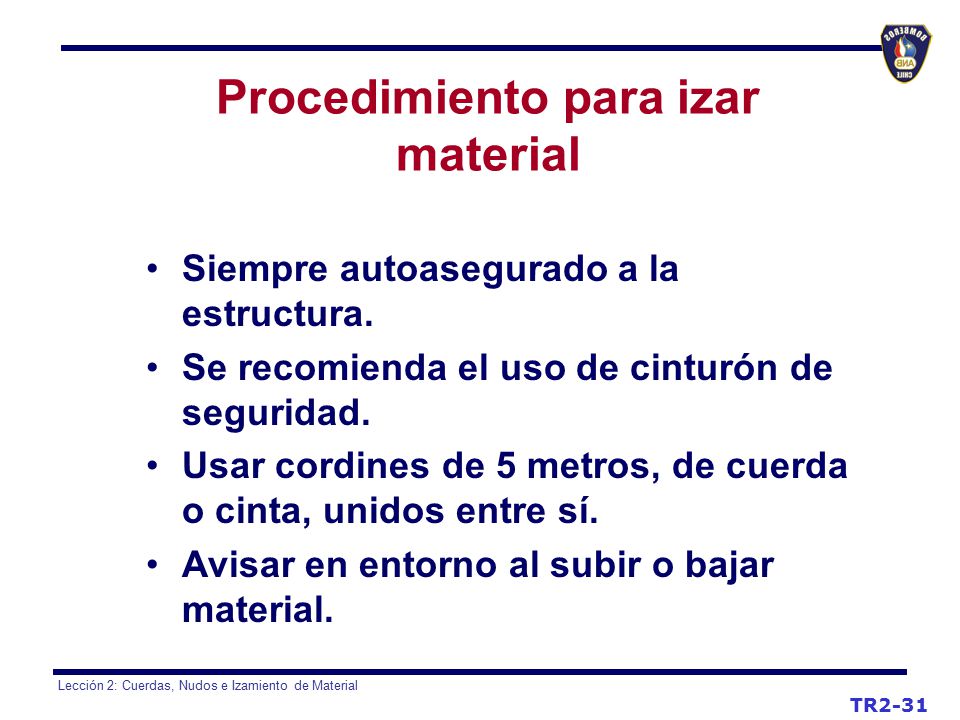

32 Procedimiento para izar material
Siempre autoasegurado a la estructura. Se recomienda el uso de cinturón de seguridad. Usar cordines de 5 metros, de cuerda o cinta, unidos entre sí. Avisar en entorno al subir o bajar material. TR2-31

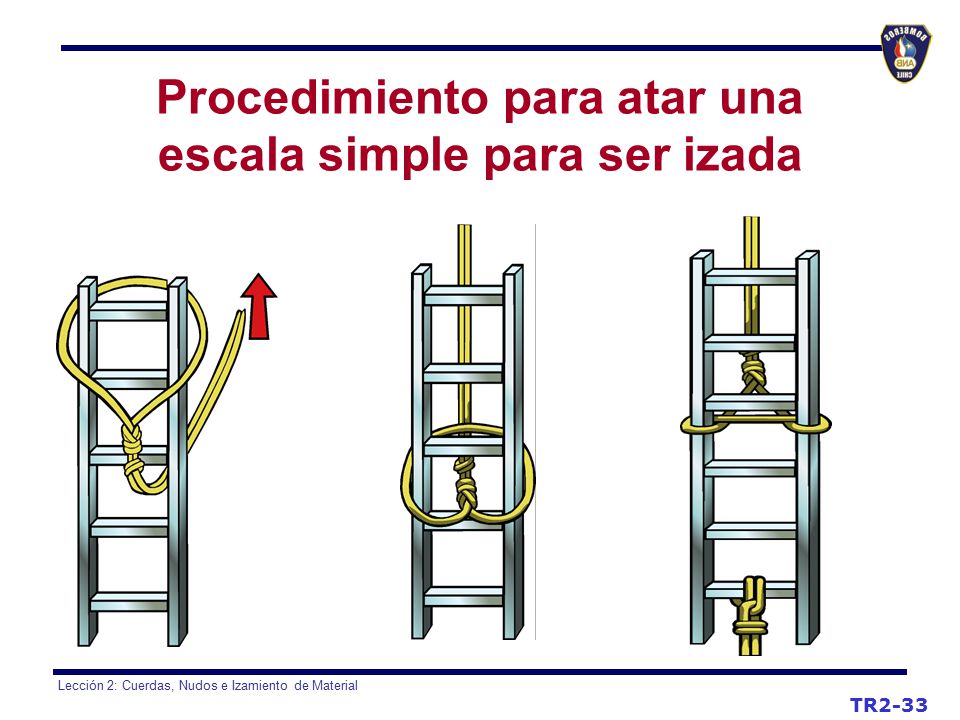

33 Procedimiento para atar una escala simple para ser izada
TR2-33

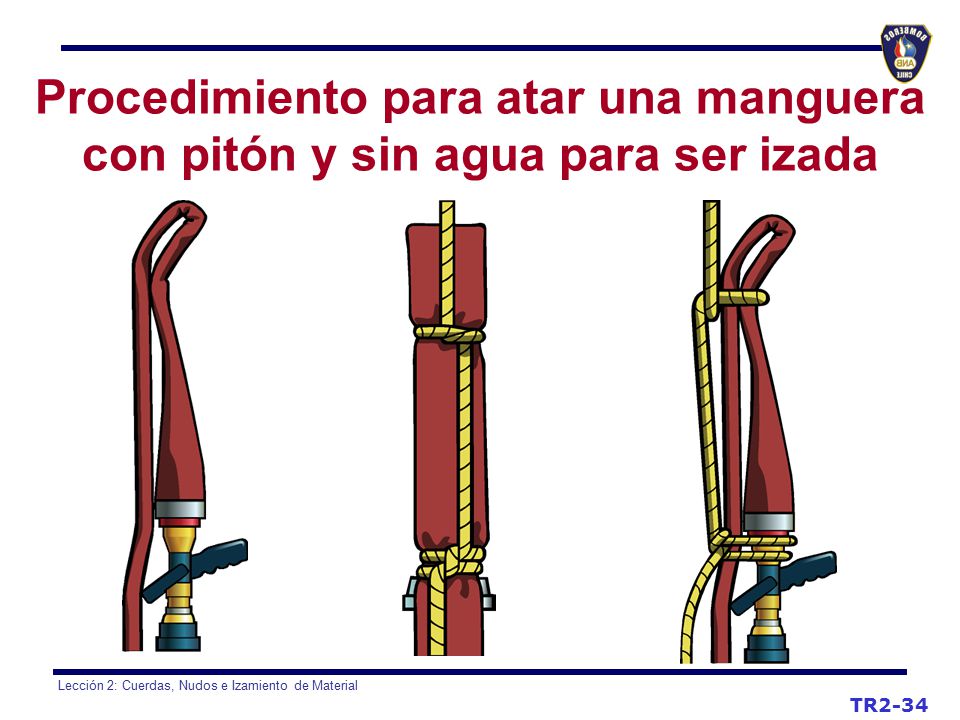

34 Procedimiento para atar una manguera con pitón y sin agua para ser izada
TR2-34

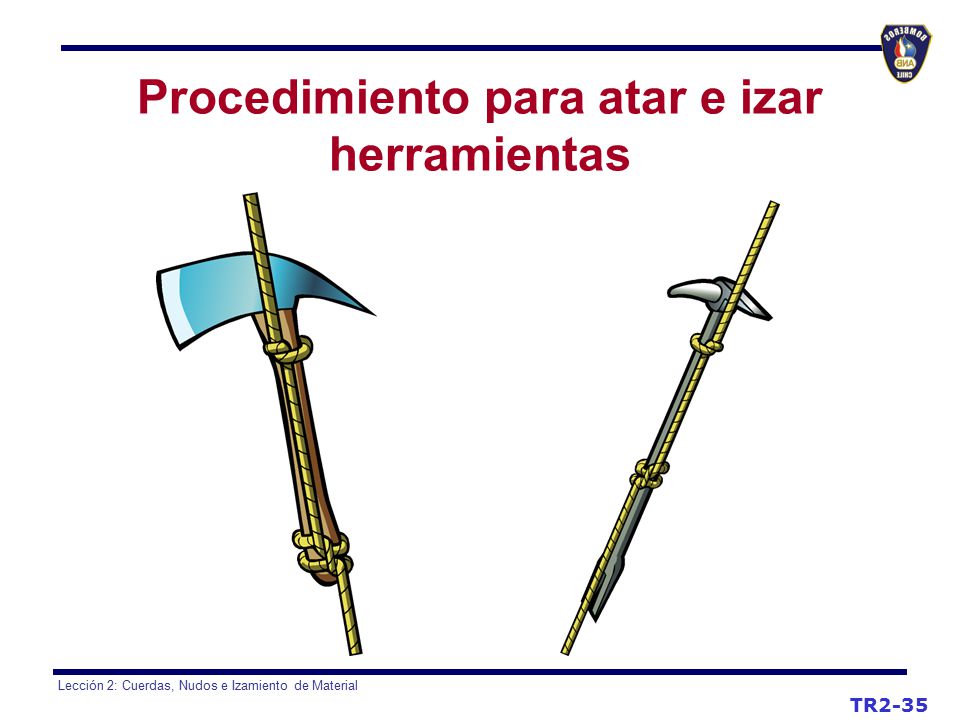

35 Procedimiento para atar e izar herramientas
TR2-35

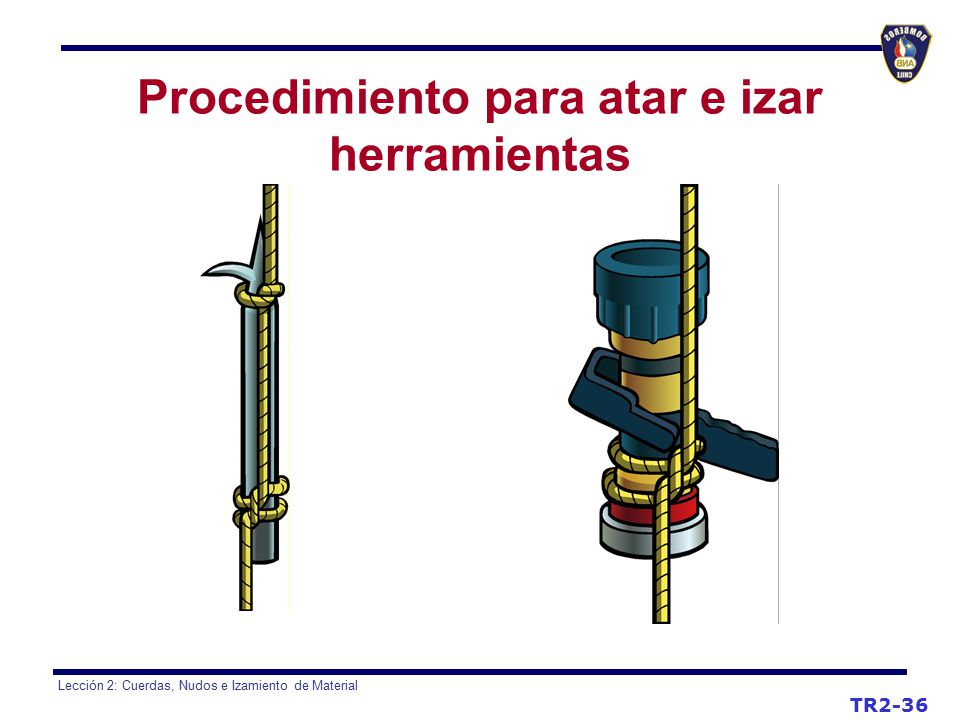

36 Procedimiento para atar e izar herramientas
TR2-36

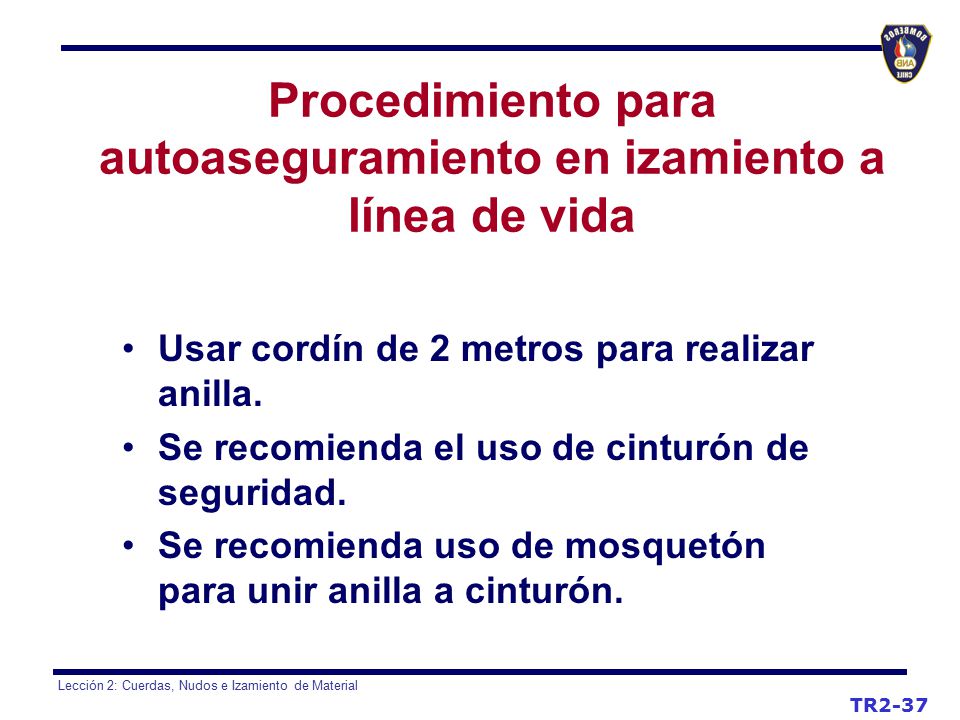

37 Procedimiento para autoaseguramiento en izamiento a línea de vida
Usar cordín de 2 metros para realizar anilla. Se recomienda el uso de cinturón de seguridad. Se recomienda uso de mosquetón para unir anilla a cinturón. TR2-37

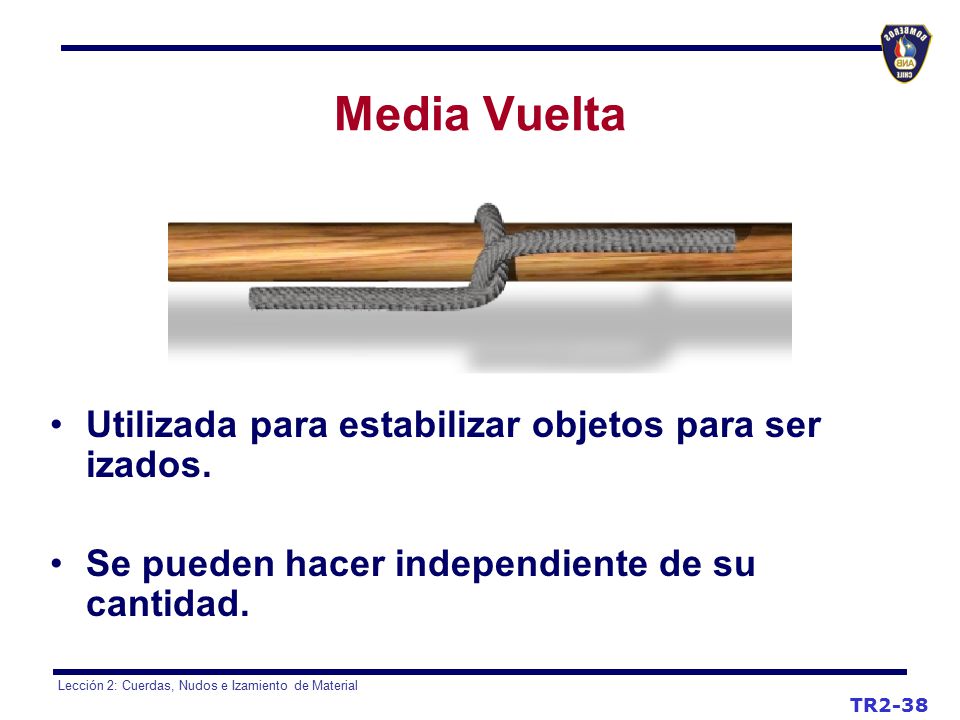

38 Media Vuelta Utilizada para estabilizar objetos para ser izados.
Se pueden hacer independiente de su cantidad. TR2-38

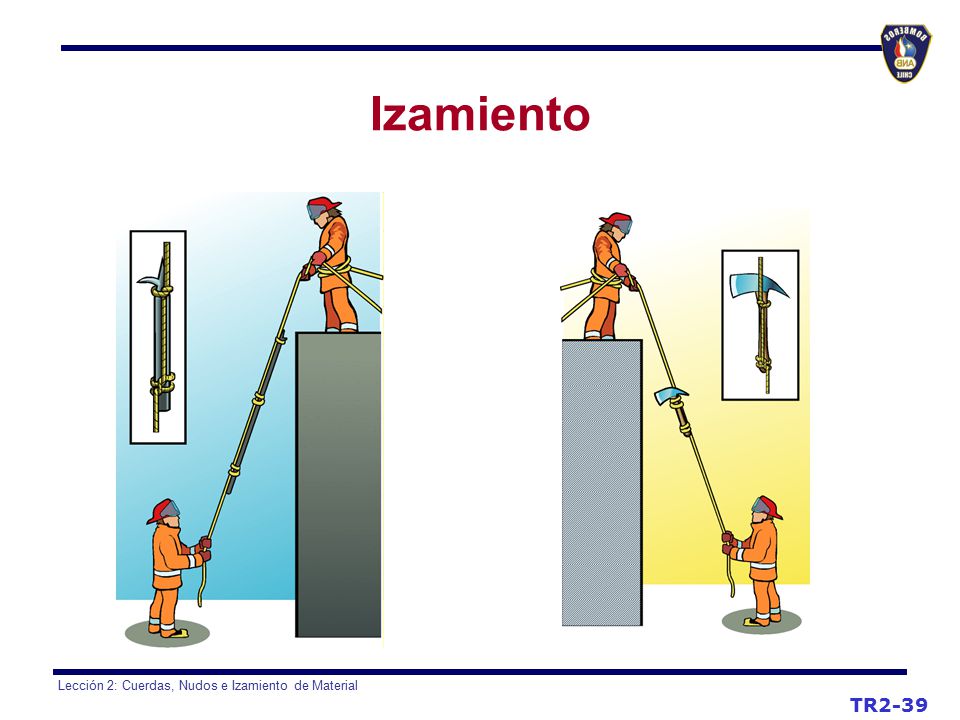

39 Izamiento TR2-39

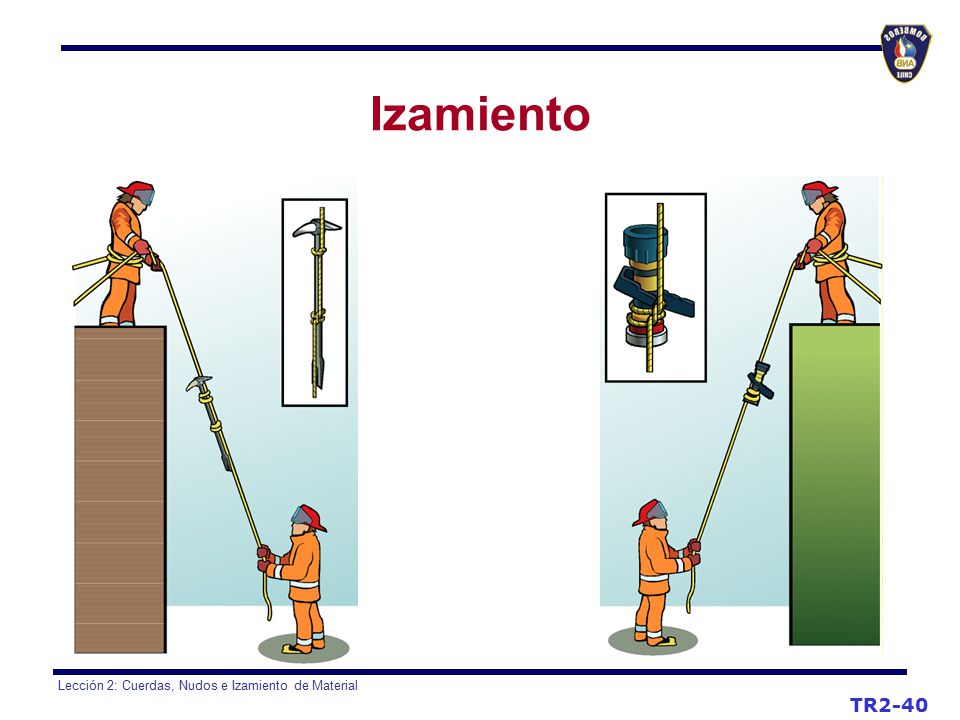

40 Izamiento TR2-40

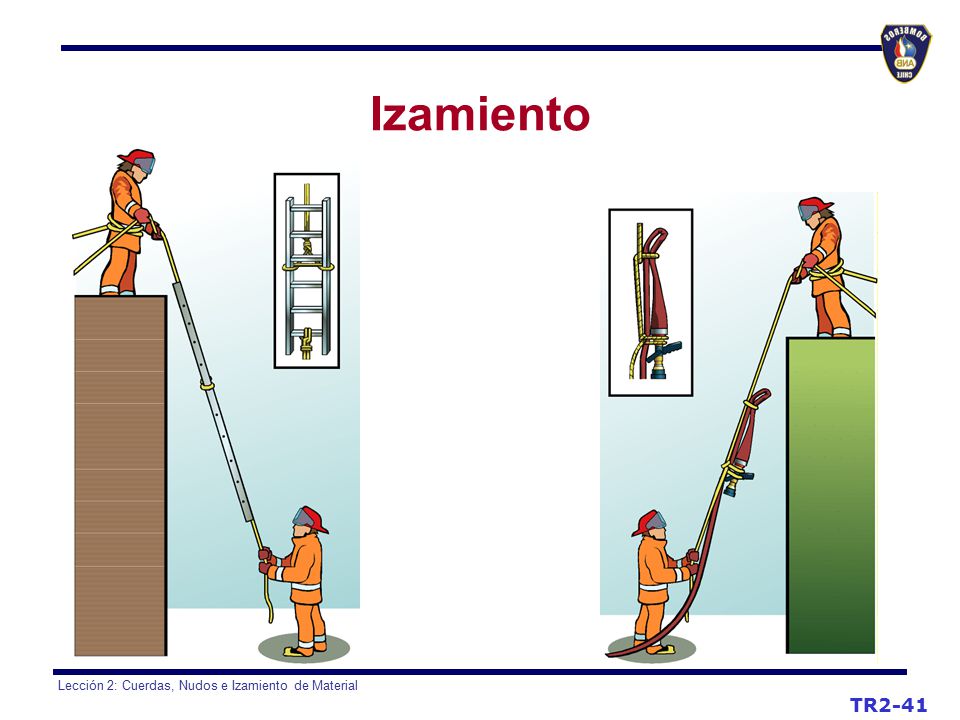

41 Izamiento TR2-41

42 Cuerdas, Nudos e Izamiento de Material
