Equipos para limpieza de chorro Octubre, 2008 Contenido Maquinas para limpieza a chorro Recuperación y reciclado Recolectoras Rotomate Cabina de granallado.

Presentaciones similares


Presentación del tema: "Equipos para limpieza de chorro Octubre, 2008 Contenido Maquinas para limpieza a chorro Recuperación y reciclado Recolectoras Rotomate Cabina de granallado."— Transcripción de la presentación:

1

2 Equipos para limpieza de chorro Octubre, 2008

3 Contenido Maquinas para limpieza a chorro Recuperación y reciclado Recolectoras Rotomate Cabina de granallado Equipos de protección personal

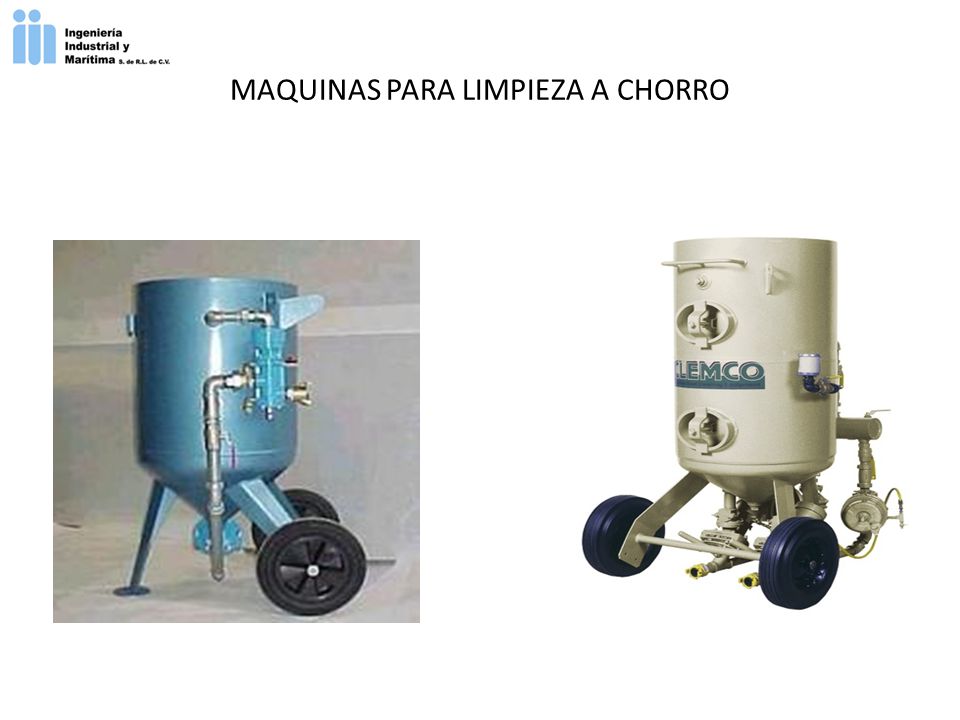

4 MAQUINAS PARA LIMPIEZA A CHORRO

5 DENTRO DE LAS MODERNIDADES PARA EL BUEN DESEMPEÑO Y LA ALTA PRODUCTIVIDAD ESTA EL CONTROL REMOTO DE ESTOS EQUIPOS. DONDE EL OPERARIO TIENE LA COMODIDAD DE MANIPULAR EL FLUJO DE GRANULADO Y AIRE DESDE DONDE ESTA RAFAGUEANDO. MAQUINAS PARA LIMPIEZA A CHORRO

6 Recuperación y reciclado

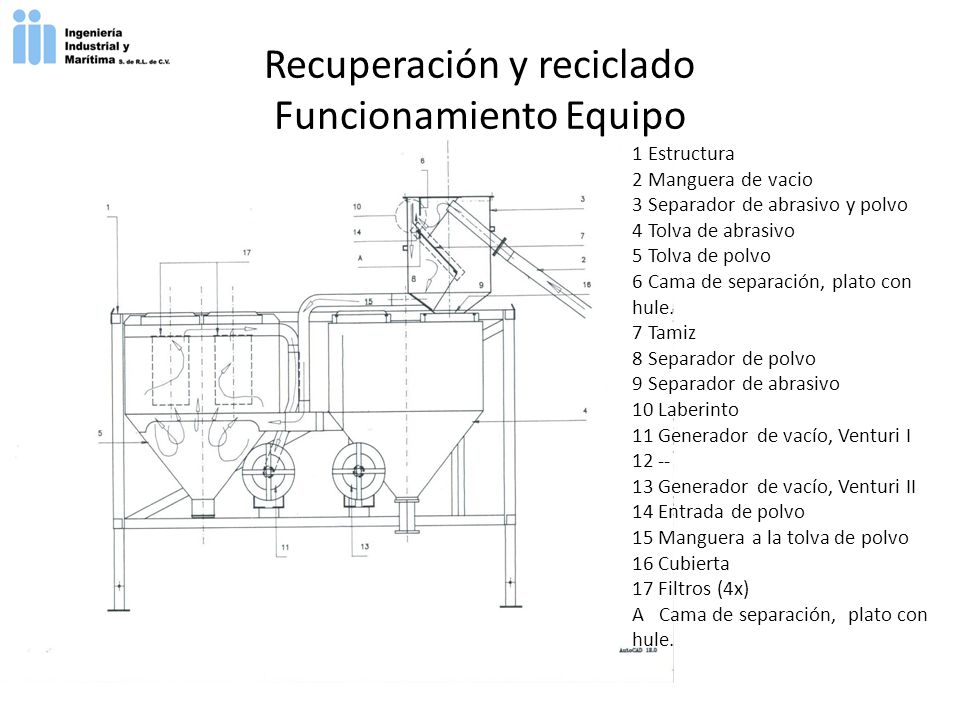

7 Recuperación y reciclado Funcionamiento Equipo 1 Estructura 2 Manguera de vacio 3 Separador de abrasivo y polvo 4 Tolva de abrasivo 5 Tolva de polvo 6 Cama de separación, plato con hule. 7 Tamiz 8 Separador de polvo 9 Separador de abrasivo 10 Laberinto 11 Generador de vacío, Venturi I 12 -- 13 Generador de vacío, Venturi II 14 Entrada de polvo 15 Manguera a la tolva de polvo 16 Cubierta 17 Filtros (4x) A Cama de separación, plato con hule.

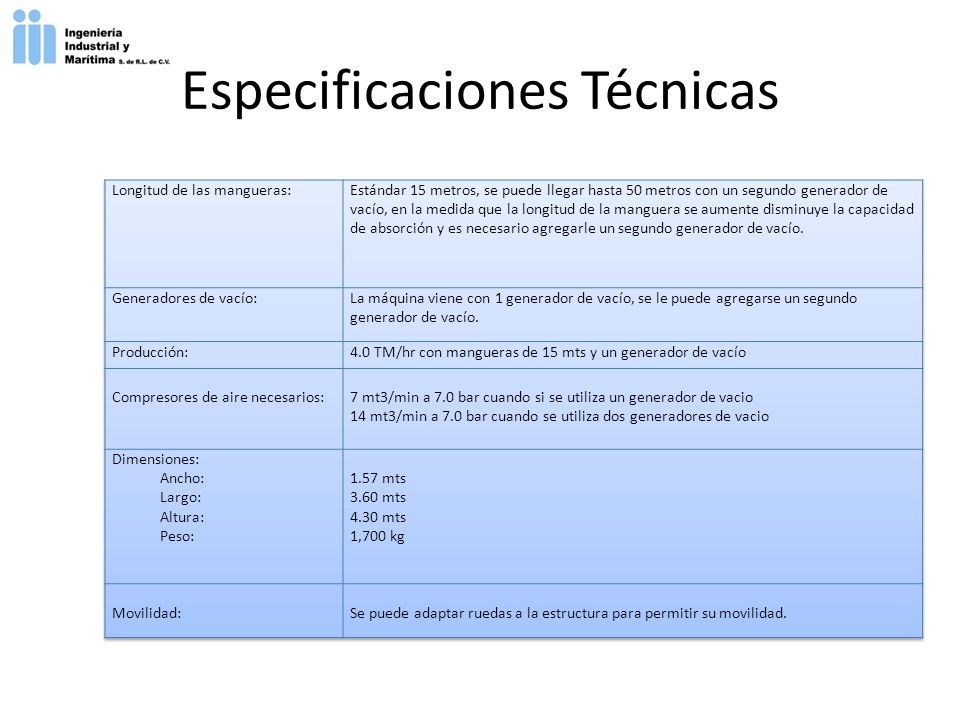

8 Especificaciones Técnicas

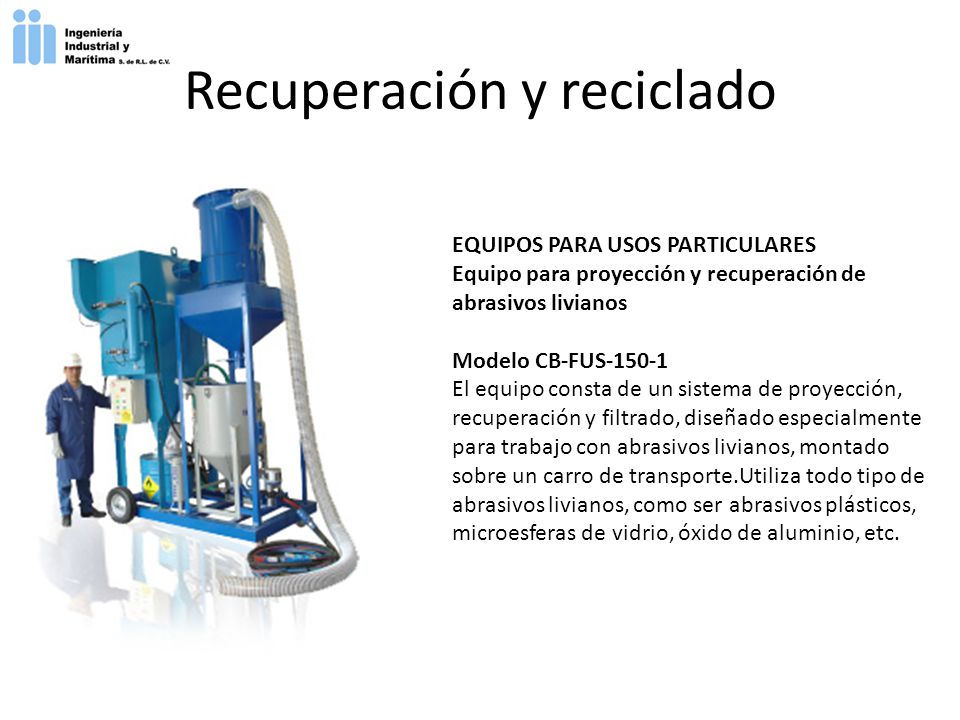

9 Recuperación y reciclado EQUIPOS PARA USOS PARTICULARES Equipo para proyección y recuperación de abrasivos livianos Modelo CB-FUS-150-1 El equipo consta de un sistema de proyección, recuperación y filtrado, diseñado especialmente para trabajo con abrasivos livianos, montado sobre un carro de transporte.Utiliza todo tipo de abrasivos livianos, como ser abrasivos plásticos, microesferas de vidrio, óxido de aluminio, etc.

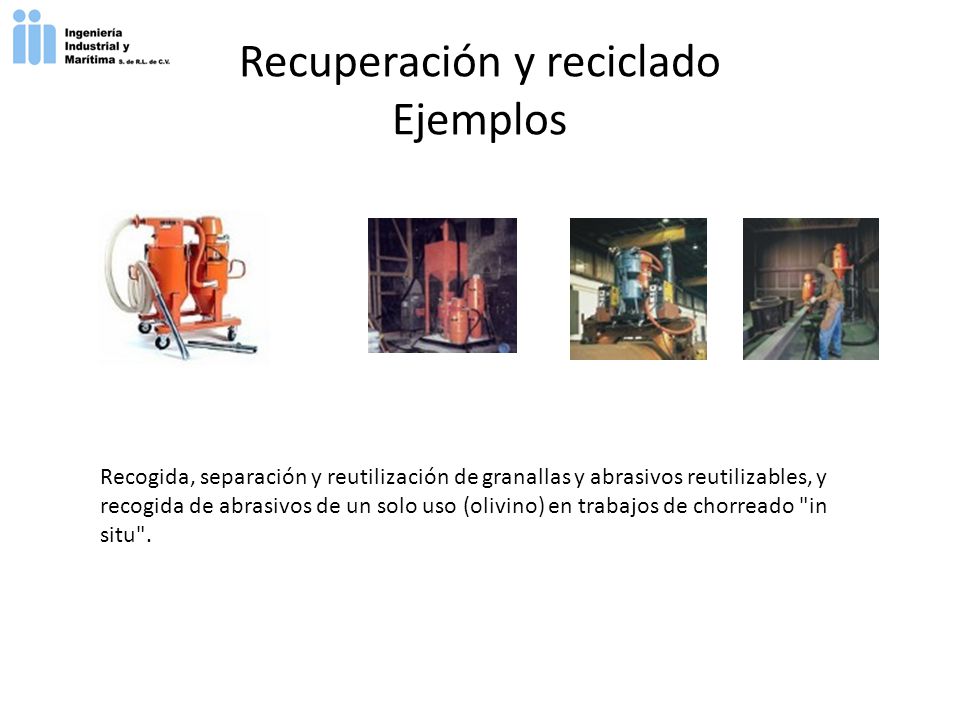

10 Recuperación y reciclado Ejemplos Recogida, separación y reutilización de granallas y abrasivos reutilizables, y recogida de abrasivos de un solo uso (olivino) en trabajos de chorreado "in situ".

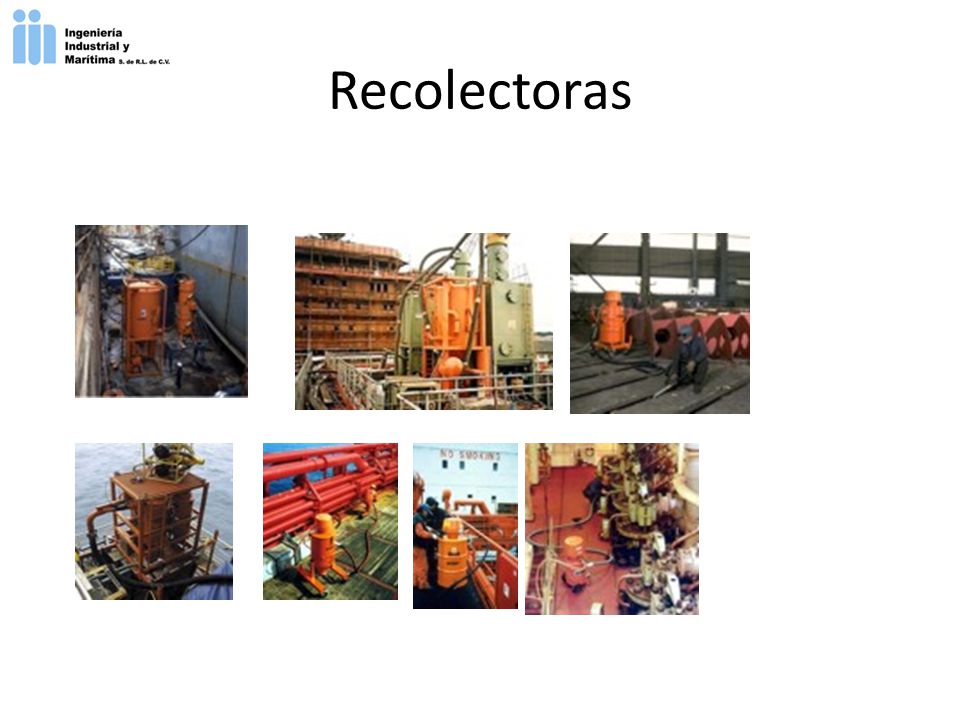

11 Recolectoras Recogida de todo tipo de partículas sólidas, cascarillas y óxidos, desechos secos, lodos y fangos, aceite, en tanques de combustible, astilleros, etc.

12 Recolectoras

13 RotoMate RotoMate es un sistema de chorro automático que se acopla a la manguera de abrasivo de los sistemas de presión. Un motor neumático hace girar la boquilla creando un patrón de chorro circular sobre la superficie.

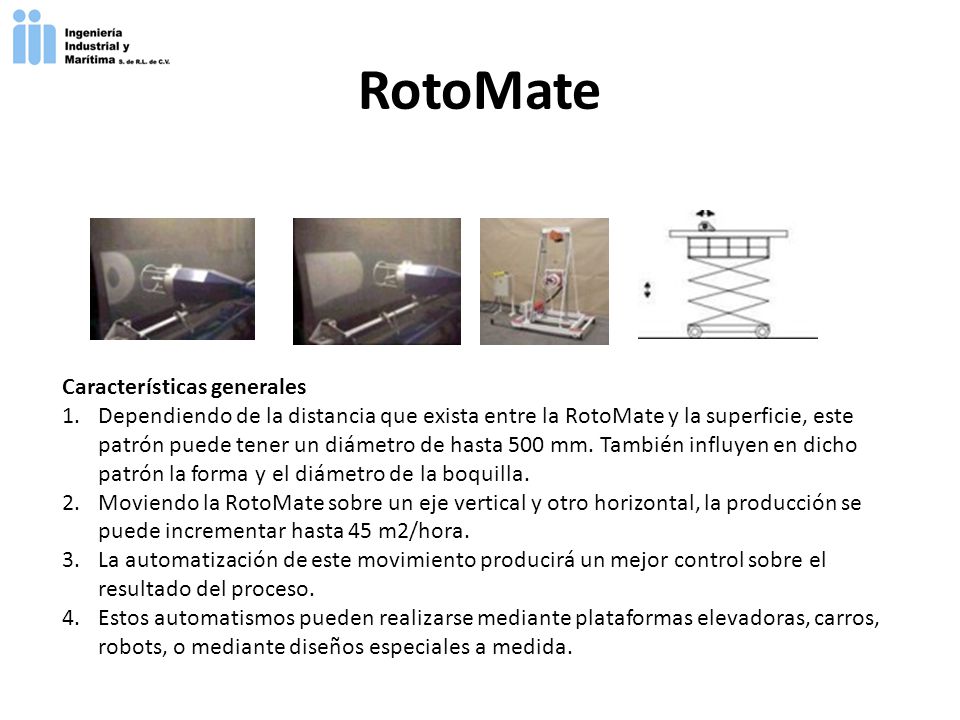

14 RotoMate Características generales 1.Dependiendo de la distancia que exista entre la RotoMate y la superficie, este patrón puede tener un diámetro de hasta 500 mm. También influyen en dicho patrón la forma y el diámetro de la boquilla. 2.Moviendo la RotoMate sobre un eje vertical y otro horizontal, la producción se puede incrementar hasta 45 m2/hora. 3.La automatización de este movimiento producirá un mejor control sobre el resultado del proceso. 4.Estos automatismos pueden realizarse mediante plataformas elevadoras, carros, robots, o mediante diseños especiales a medida.

15 RotoMate Aplicaciones recomendadas En general: 1.Chorreado de superficies lisas. 2. Procesos automáticos. En particular: 1.Chorreado de cascos de barcos, tanques, depósitos, contenedores y silos. 2.Chorreado de tubos, en especial de gran diámetro (torres eólicas). 3.Chorreado de chapa en general. 4.Limpieza de pavimentos y suelos.

16 ESTA ES UNA MEGA CABINA DE GRANALLADO IDEAL PARA LA INDUSTRIA MANUFACTURERA

17 INSTALACIONES COMPLETAS PARA PLANTAS INDUSTRIALES DE GRANALLADO, RECICLADO,PINTADO Y HORNEADO DE PARTES METALICAS DE DIVERSAS DIMENSIONES Y APLICACIONES.

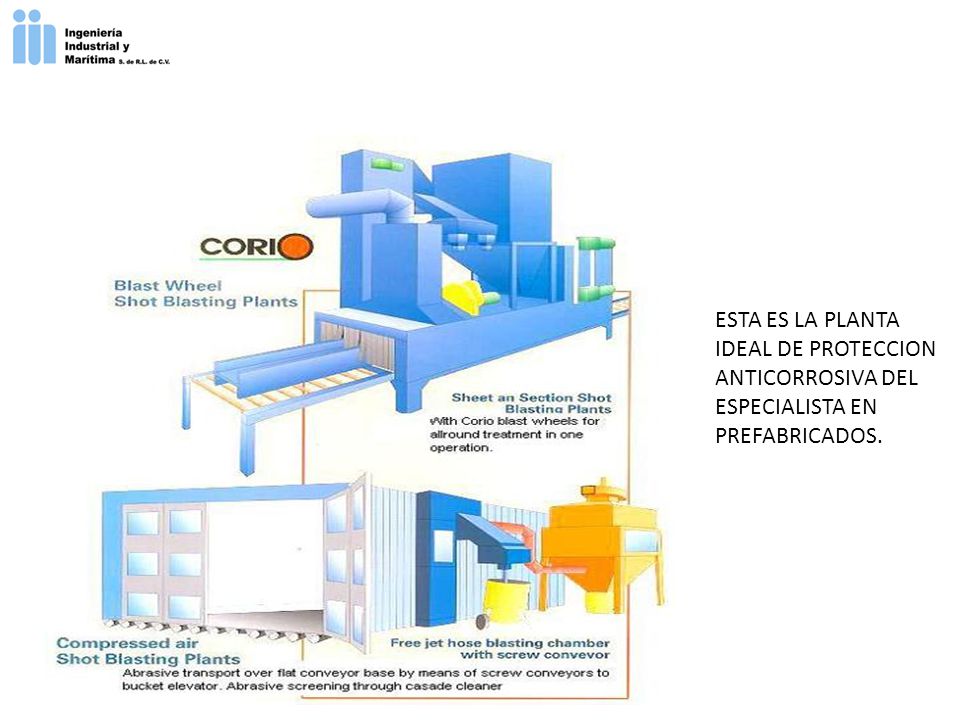

18 ESTA ES LA PLANTA IDEAL DE PROTECCION ANTICORROSIVA DEL ESPECIALISTA EN PREFABRICADOS.

19 FABRICAMOS PLANTAS DE GRANALLADO Y PINTADO DE ACUERDO A LAS NECESIDADES DE CADA CLIENTE.

20 EQUIPOS DE PROTECCION PERSONAL PARA TRABAJOS DE LIMPIEZA A CHORRO Y APLICACIÓN DE RECUBRIMIENTOS.
