ENCUENTRO NACIONAL PERITOS E INGENIEROS MENSURADORES SERVICIO NACIONAL DE GEOLOGÍA Y MINERÍA René Zepeda G. Diego Ortiz J.

DEFINICIÓN MATERIALIZACIÓN

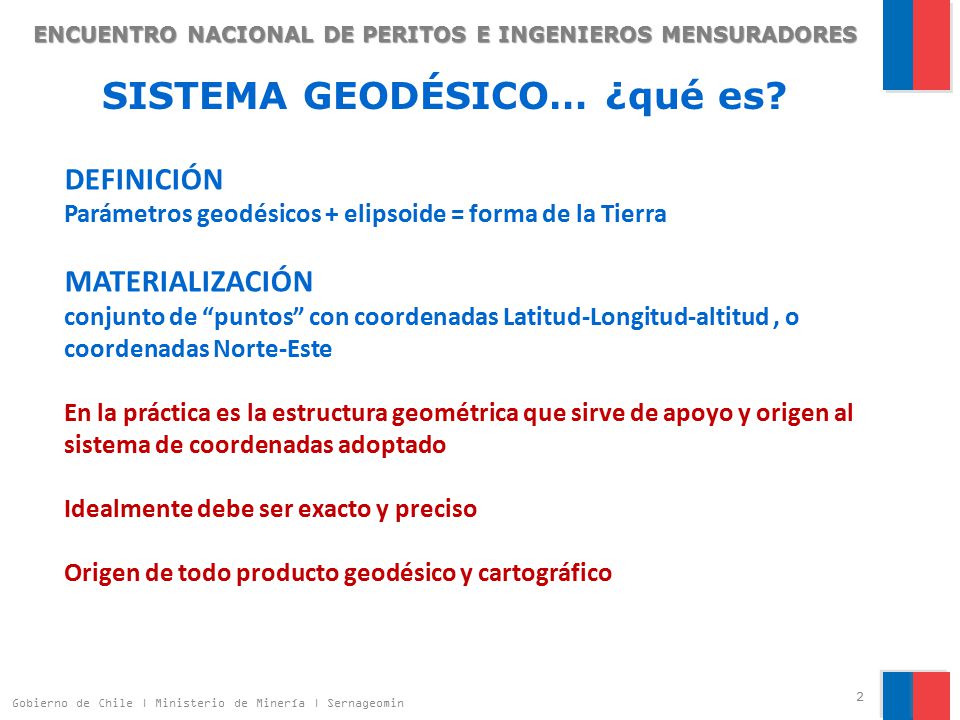

ENCUENTRO NACIONAL DE PERITOS E INGENIEROS MENSURADORES SISTEMA GEODÉSICO… ¿qué es? DEFINICIÓN Parámetros geodésicos + elipsoide = forma de la Tierra MATERIALIZACIÓN conjunto de “puntos” con coordenadas Latitud-Longitud-altitud , o coordenadas Norte-Este En la práctica es la estructura geométrica que sirve de apoyo y origen al sistema de coordenadas adoptado Idealmente debe ser exacto y preciso Origen de todo producto geodésico y cartográfico Gobierno de Chile | Ministerio de Minería | Sernageomin

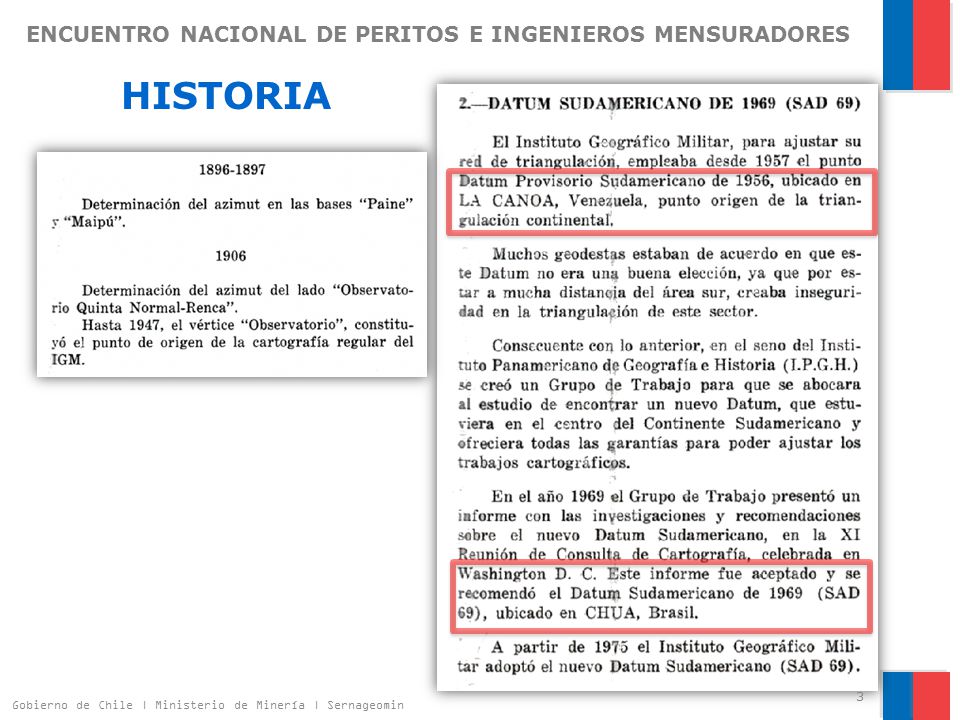

ENCUENTRO NACIONAL DE PERITOS E INGENIEROS MENSURADORES HISTORIA
Gobierno de Chile | Ministerio de Minería | Sernageomin

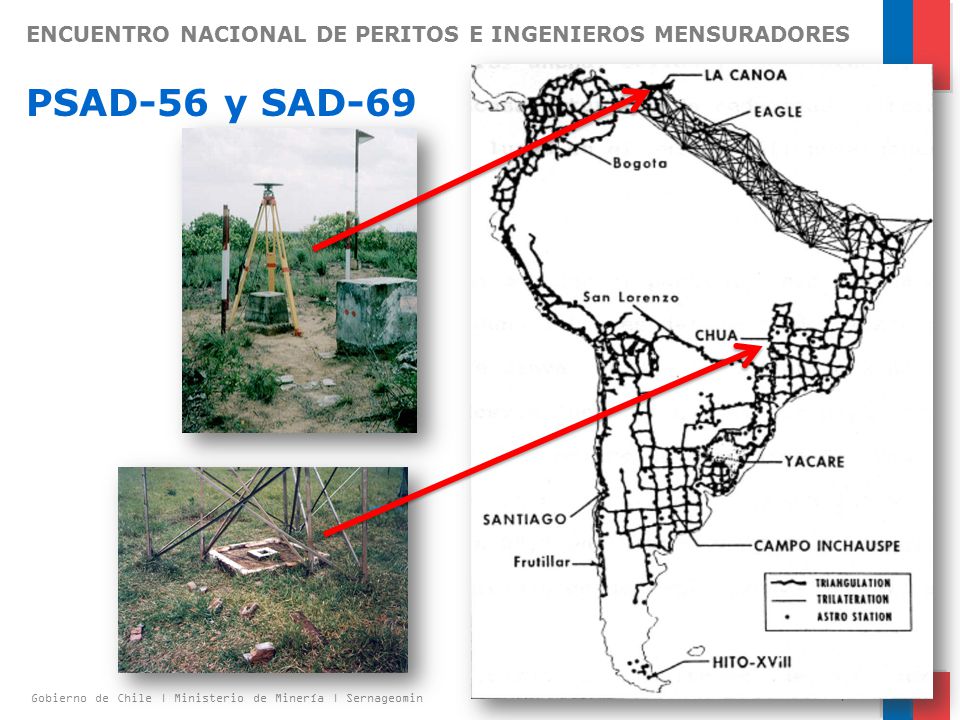

ENCUENTRO NACIONAL DE PERITOS E INGENIEROS MENSURADORES PSAD-56 y SAD-69

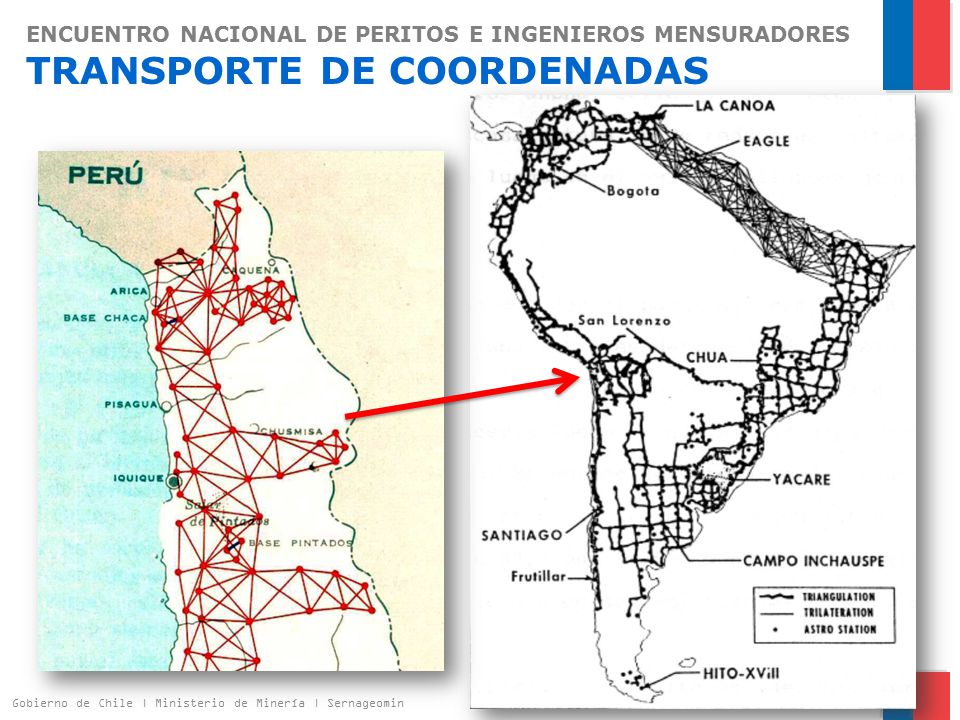

ENCUENTRO NACIONAL DE PERITOS E INGENIEROS MENSURADORES TRANSPORTE DE COORDENADAS

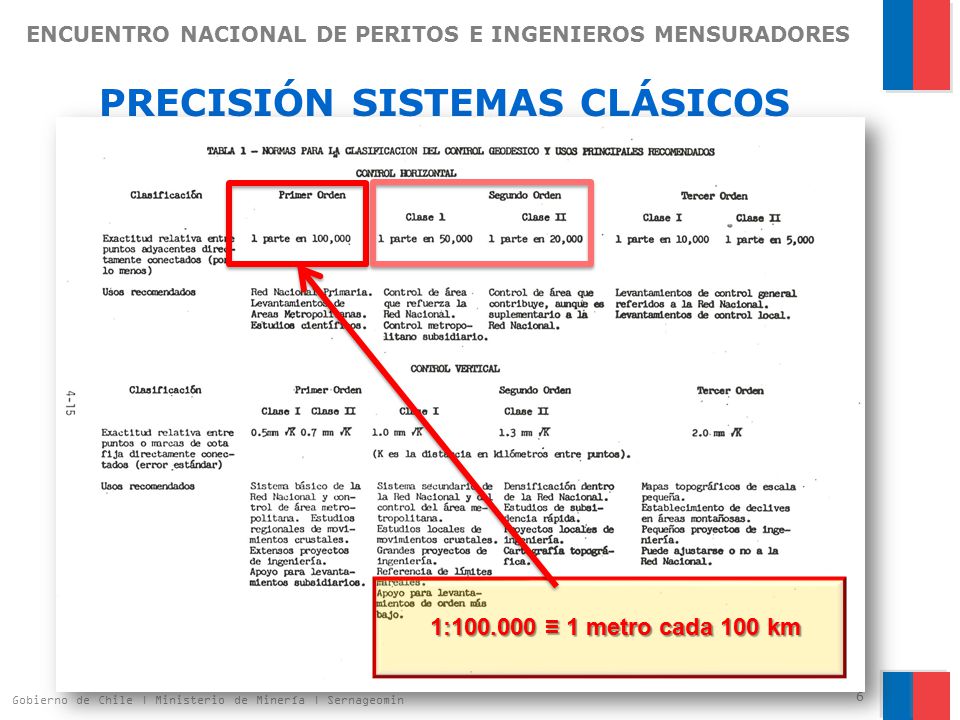

ENCUENTRO NACIONAL DE PERITOS E INGENIEROS MENSURADORES PRECISIÓN SISTEMAS CLÁSICOS
1: ≡ 1 metro cada 100 km Gobierno de Chile | Ministerio de Minería | Sernageomin

Vértices PSAD-56 de 2° y 3er orden

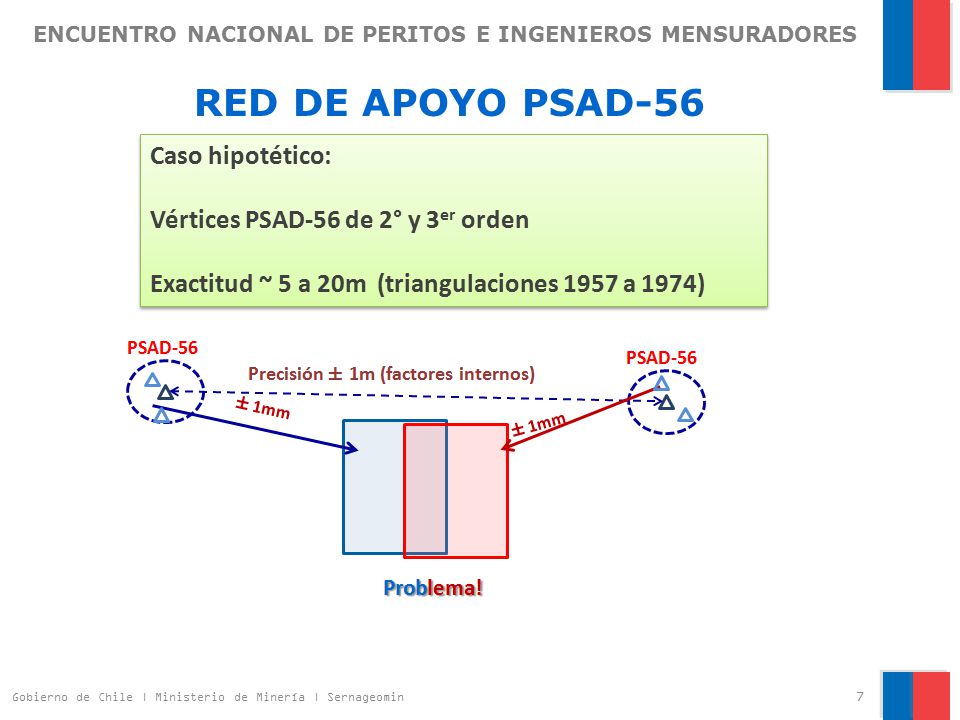

ENCUENTRO NACIONAL DE PERITOS E INGENIEROS MENSURADORES RED DE APOYO PSAD-56 Caso hipotético: Vértices PSAD-56 de 2° y 3er orden Exactitud ~ 5 a 20m (triangulaciones 1957 a 1974) Gobierno de Chile | Ministerio de Minería | Sernageomin

No es geocéntrico (no es exacto)

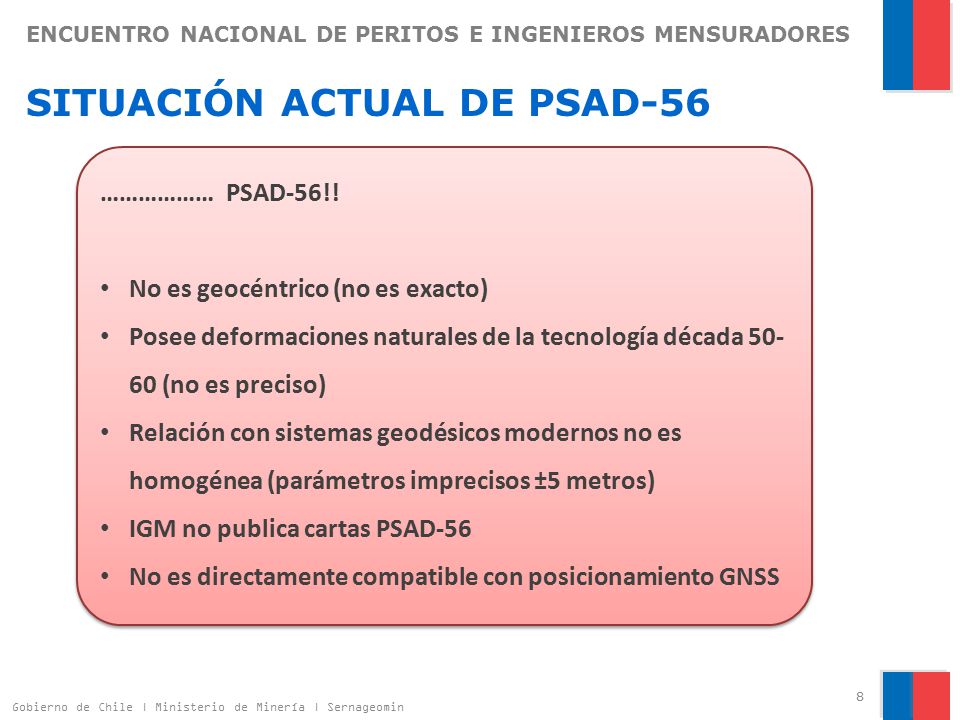

ENCUENTRO NACIONAL DE PERITOS E INGENIEROS MENSURADORES SITUACIÓN ACTUAL DE PSAD-56 ……………… PSAD-56!! No es geocéntrico (no es exacto) Posee deformaciones naturales de la tecnología década (no es preciso) Relación con sistemas geodésicos modernos no es homogénea (parámetros imprecisos ±5 metros) IGM no publica cartas PSAD-56 No es directamente compatible con posicionamiento GNSS Gobierno de Chile | Ministerio de Minería | Sernageomin

Muestra de 57 vértices base de datos Sernageomin

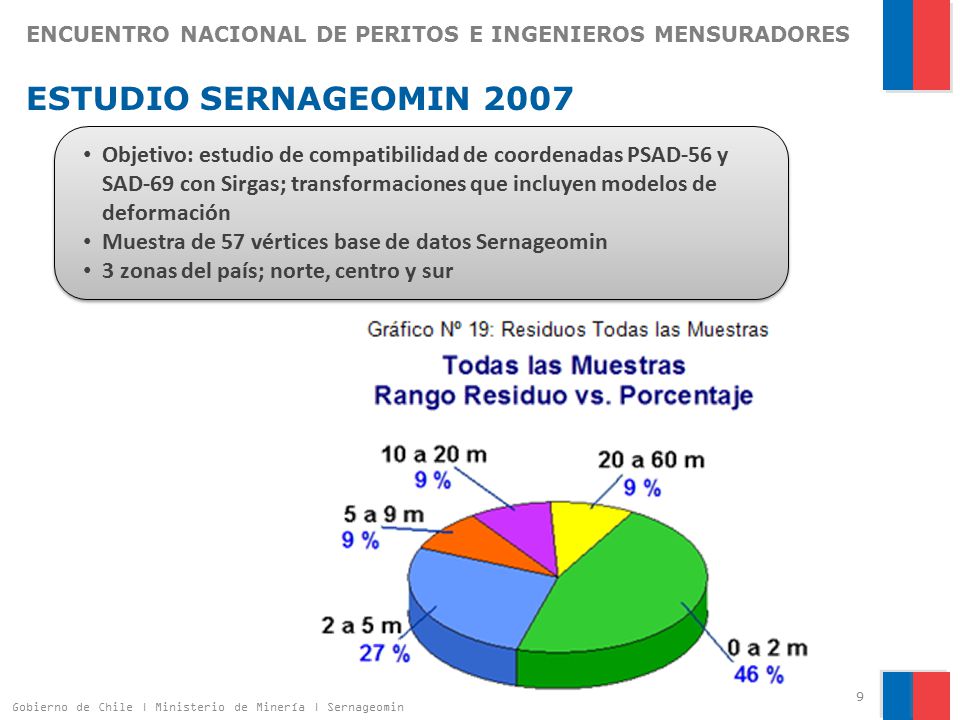

ENCUENTRO NACIONAL DE PERITOS E INGENIEROS MENSURADORES ESTUDIO SERNAGEOMIN 2007 Objetivo: estudio de compatibilidad de coordenadas PSAD-56 y SAD-69 con Sirgas; transformaciones que incluyen modelos de deformación Muestra de 57 vértices base de datos Sernageomin 3 zonas del país; norte, centro y sur Gobierno de Chile | Ministerio de Minería | Sernageomin

Definición: sistema geocéntrico global (ITRS) ≡ exacto

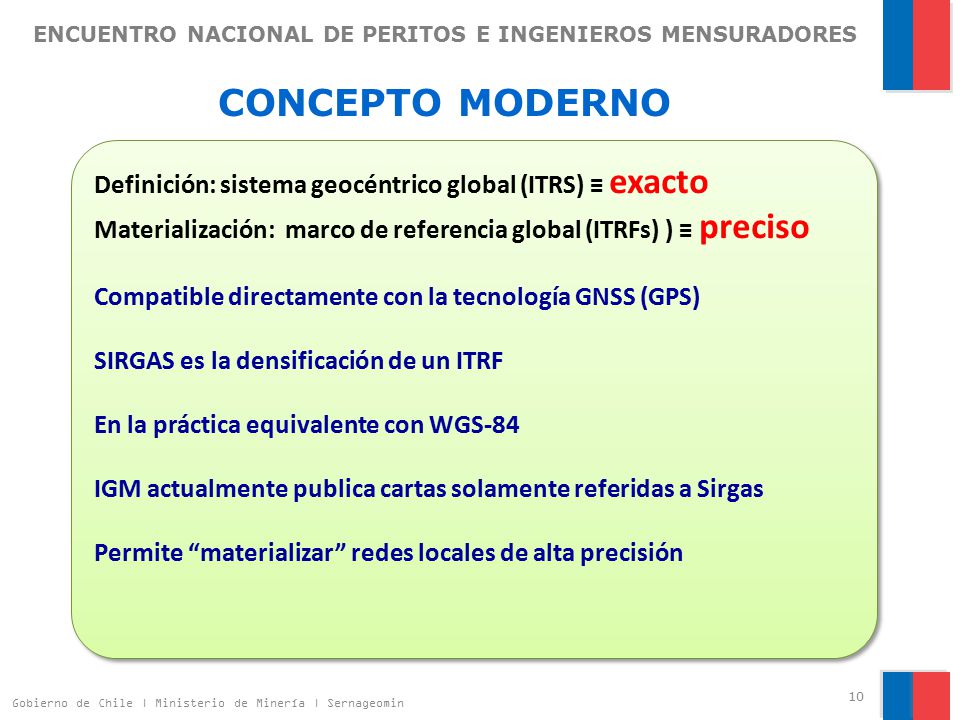

ENCUENTRO NACIONAL DE PERITOS E INGENIEROS MENSURADORES CONCEPTO MODERNO Definición: sistema geocéntrico global (ITRS) ≡ exacto Materialización: marco de referencia global (ITRFs) ) ≡ preciso Compatible directamente con la tecnología GNSS (GPS) SIRGAS es la densificación de un ITRF En la práctica equivalente con WGS-84 IGM actualmente publica cartas solamente referidas a Sirgas Permite “materializar” redes locales de alta precisión Gobierno de Chile | Ministerio de Minería | Sernageomin

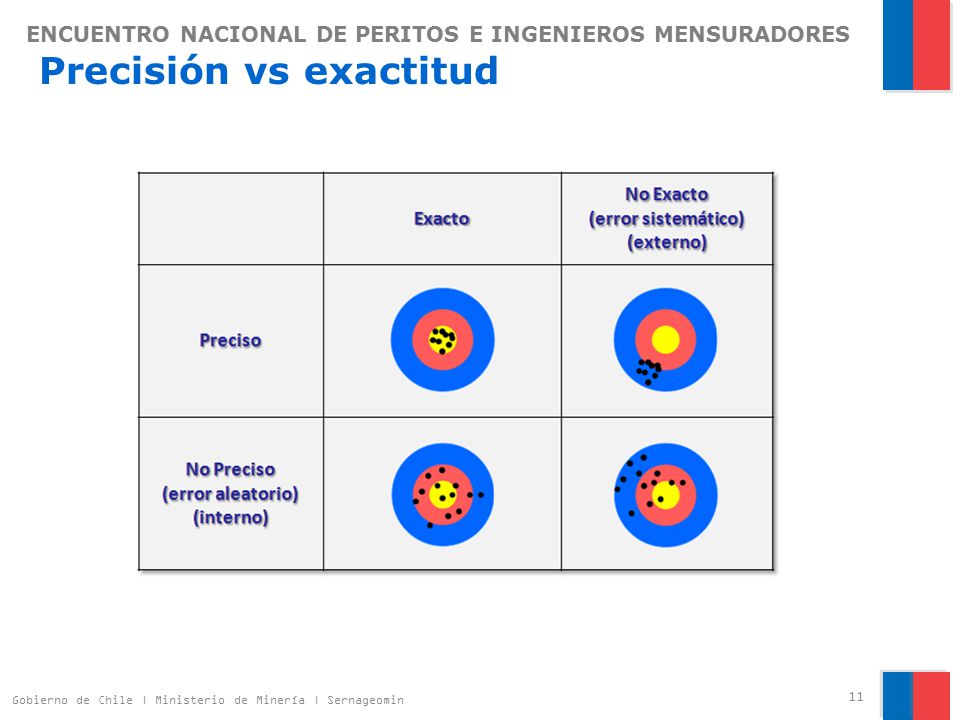

ENCUENTRO NACIONAL DE PERITOS E INGENIEROS MENSURADORES Precisión vs exactitud

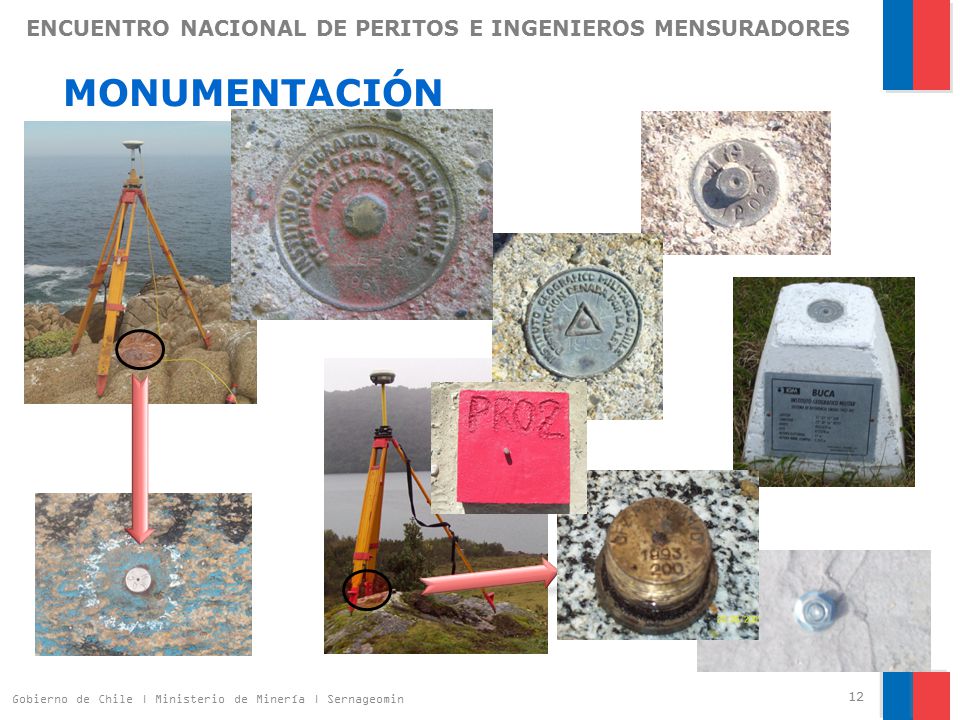

ENCUENTRO NACIONAL DE PERITOS E INGENIEROS MENSURADORES MONUMENTACIÓN

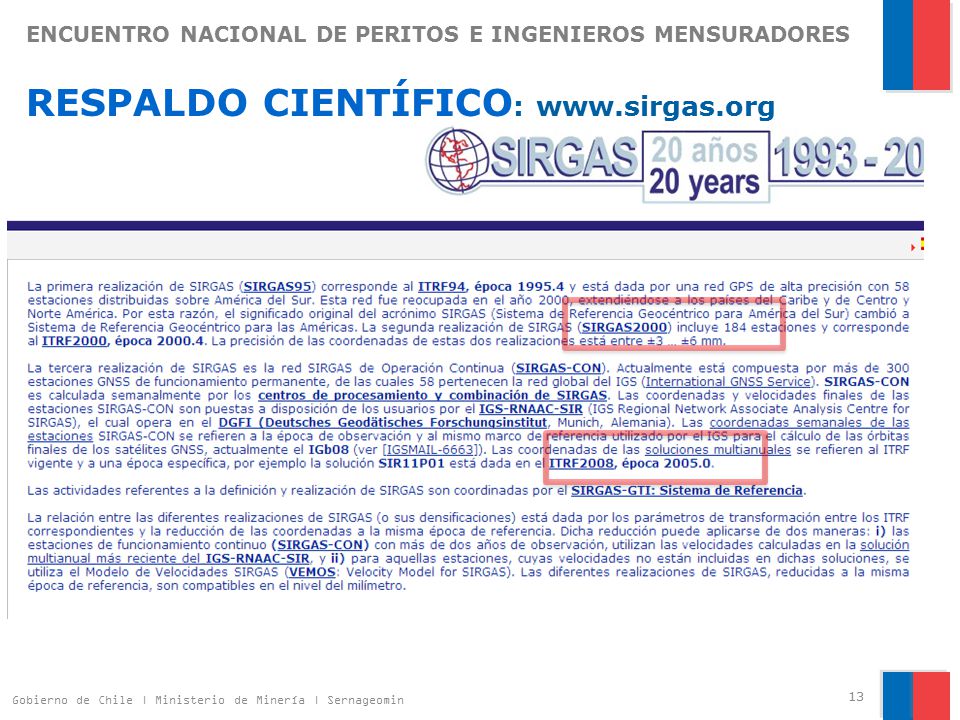

ENCUENTRO NACIONAL DE PERITOS E INGENIEROS MENSURADORES RESPALDO CIENTÍFICO: www.sirgas.org

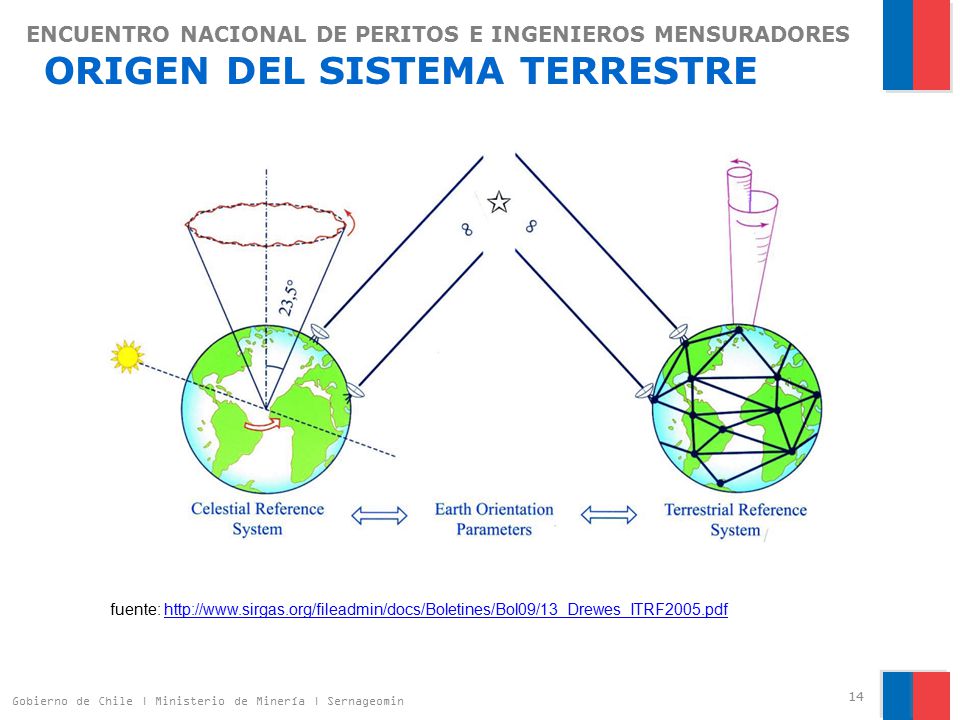

ENCUENTRO NACIONAL DE PERITOS E INGENIEROS MENSURADORES ORIGEN DEL SISTEMA TERRESTRE
fuente: Gobierno de Chile | Ministerio de Minería | Sernageomin

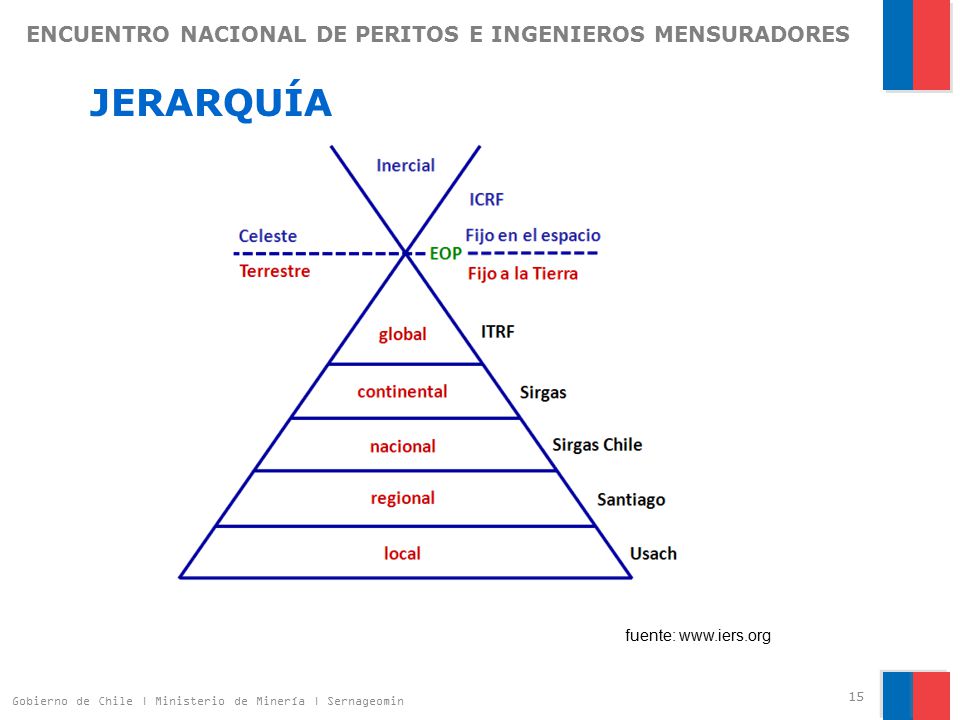

ENCUENTRO NACIONAL DE PERITOS E INGENIEROS MENSURADORES JERARQUÍA
fuente: Gobierno de Chile | Ministerio de Minería | Sernageomin

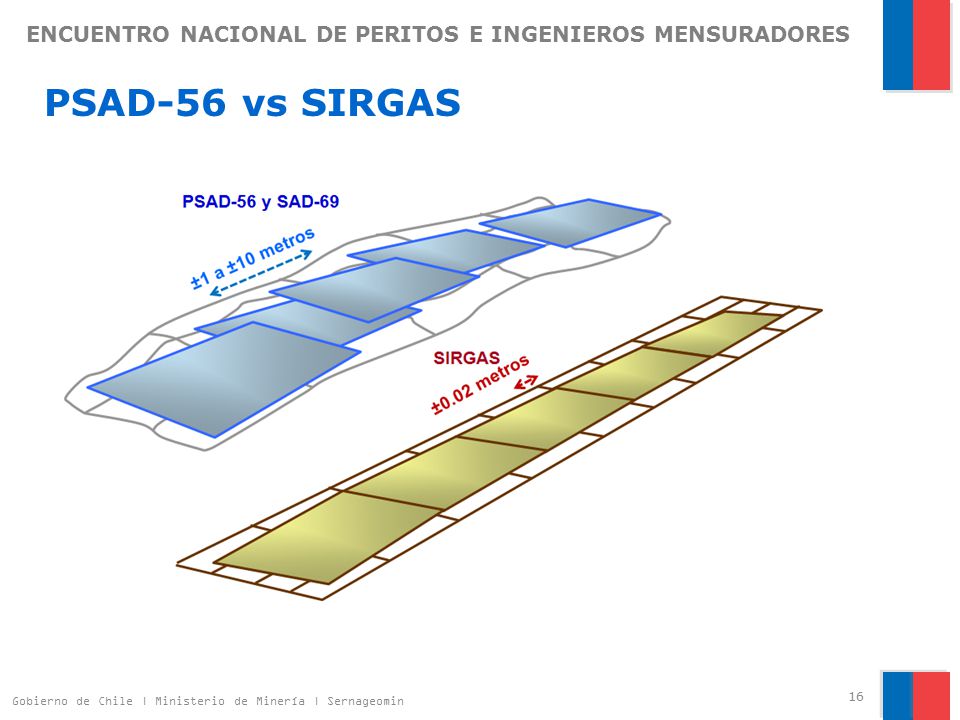

ENCUENTRO NACIONAL DE PERITOS E INGENIEROS MENSURADORES PSAD-56 vs SIRGAS

Chile posee un marco oficial (red) Sirgas referido a 2002.0

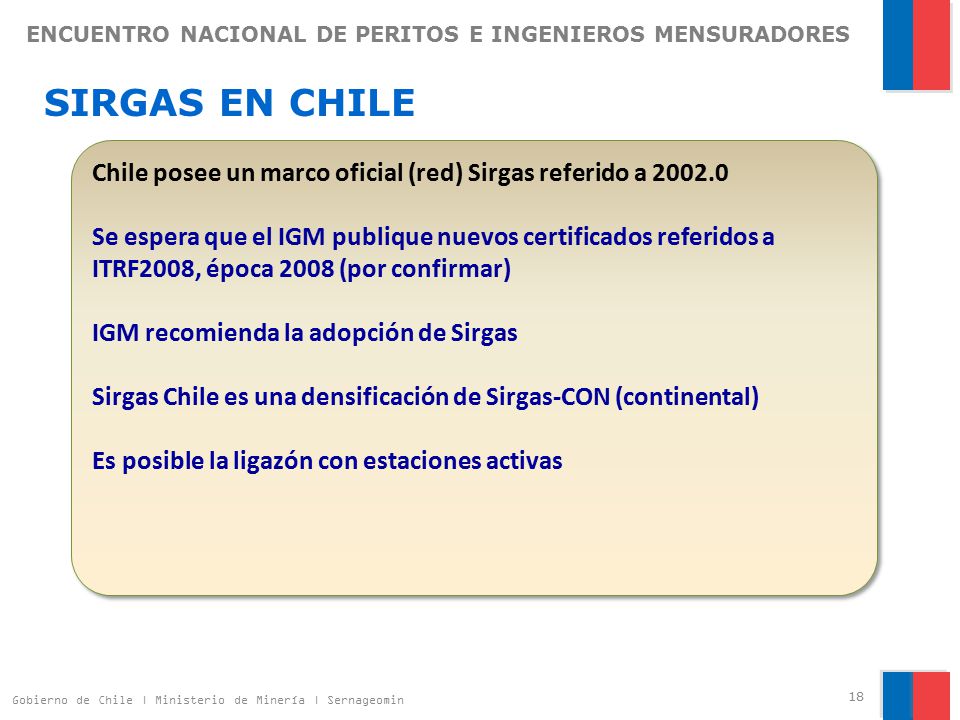

ENCUENTRO NACIONAL DE PERITOS E INGENIEROS MENSURADORES SIRGAS EN CHILE Chile posee un marco oficial (red) Sirgas referido a Se espera que el IGM publique nuevos certificados referidos a ITRF2008, época 2008 (por confirmar) IGM recomienda la adopción de Sirgas Sirgas Chile es una densificación de Sirgas-CON (continental) Es posible la ligazón con estaciones activas Gobierno de Chile | Ministerio de Minería | Sernageomin

Redes estáticas, ligadas a un punto base Radiación cinemática

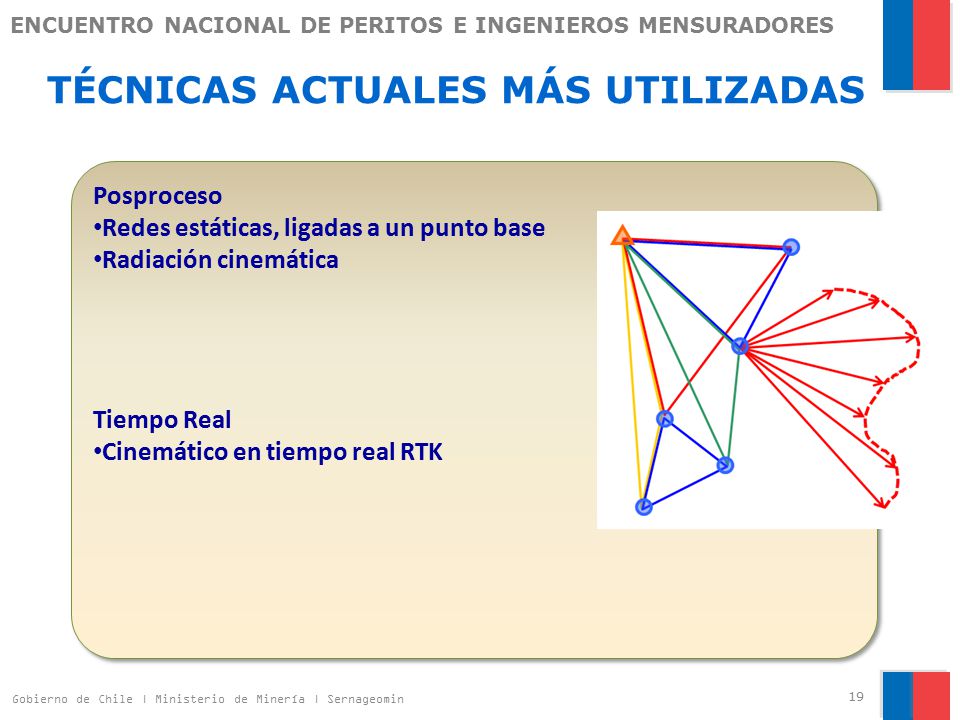

ENCUENTRO NACIONAL DE PERITOS E INGENIEROS MENSURADORES TÉCNICAS ACTUALES MÁS UTILIZADAS Posproceso Redes estáticas, ligadas a un punto base Radiación cinemática Tiempo Real Cinemático en tiempo real RTK Gobierno de Chile | Ministerio de Minería | Sernageomin

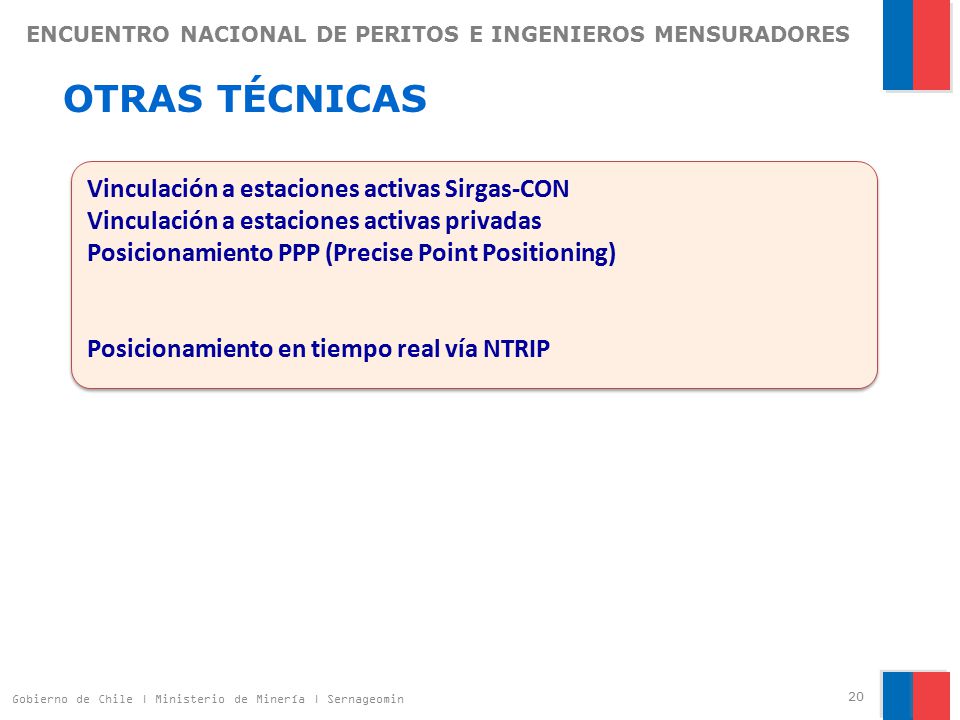

ENCUENTRO NACIONAL DE PERITOS E INGENIEROS MENSURADORES OTRAS TÉCNICAS
Vinculación a estaciones activas Sirgas-CON Vinculación a estaciones activas privadas Posicionamiento PPP (Precise Point Positioning) Posicionamiento en tiempo real vía NTRIP Gobierno de Chile | Ministerio de Minería | Sernageomin

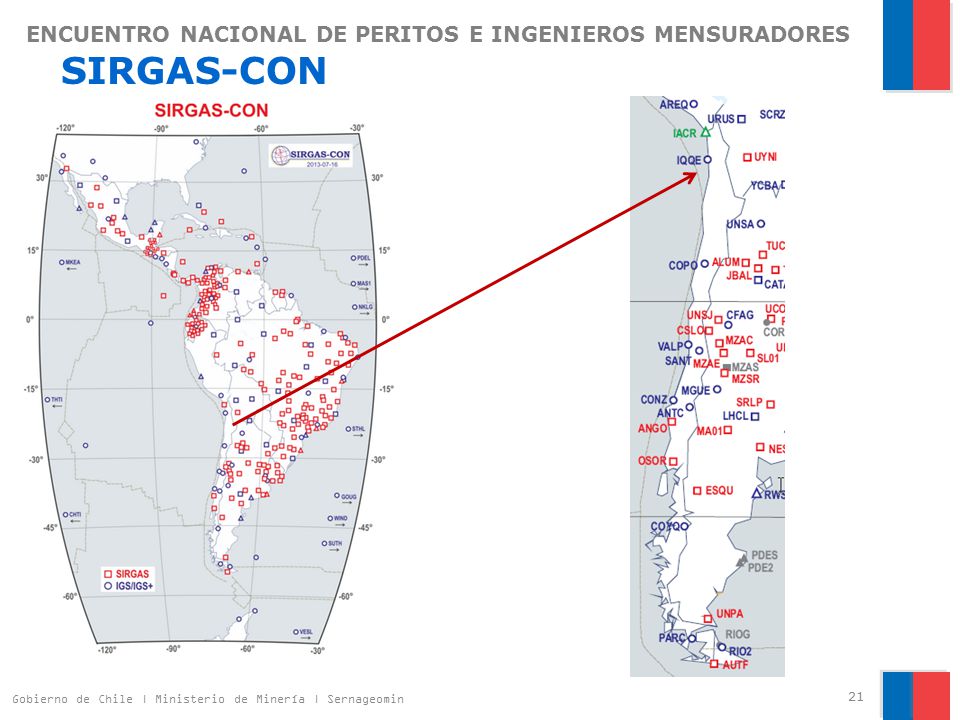

ENCUENTRO NACIONAL DE PERITOS E INGENIEROS MENSURADORES SIRGAS-CON

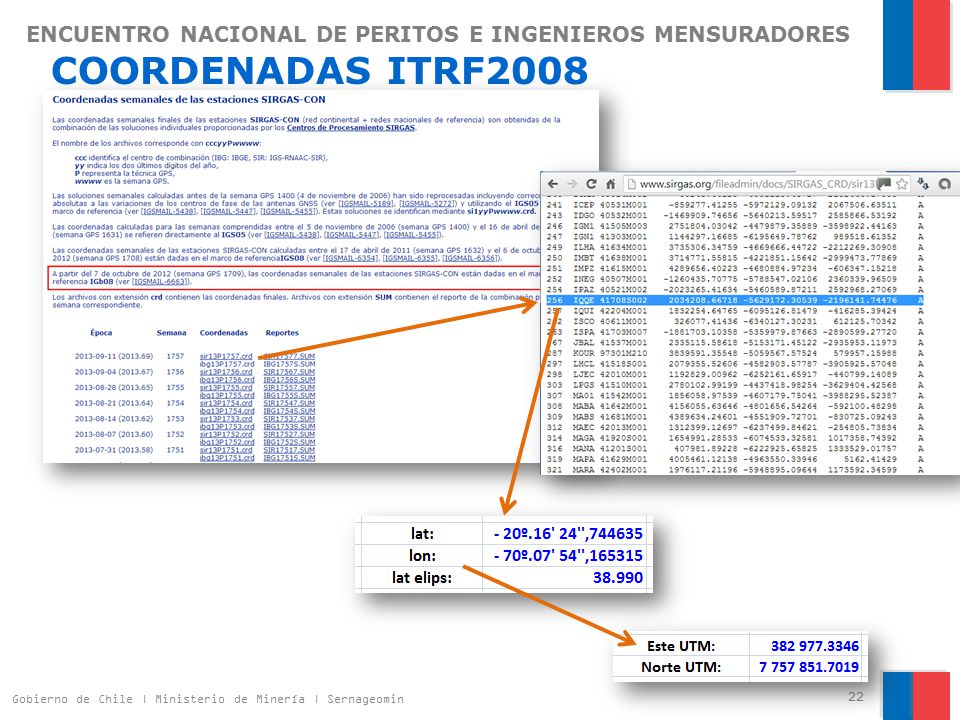

ENCUENTRO NACIONAL DE PERITOS E INGENIEROS MENSURADORES COORDENADAS ITRF2008

Estación activa, grabación continua de datos y transmisión NTRIP

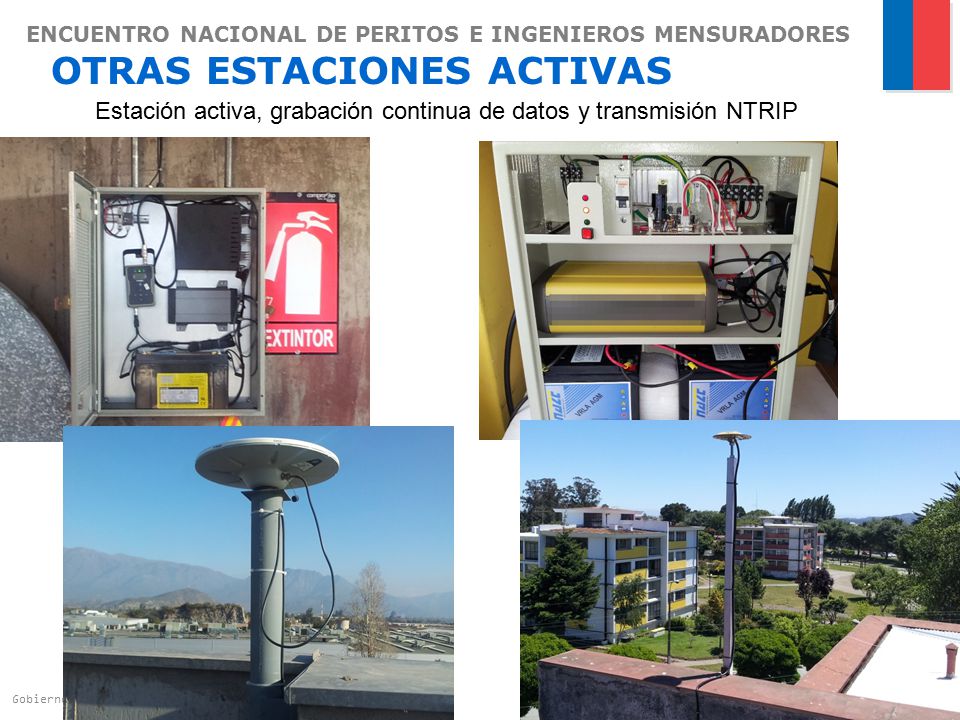

ENCUENTRO NACIONAL DE PERITOS E INGENIEROS MENSURADORES OTRAS ESTACIONES ACTIVAS Estación activa, grabación continua de datos y transmisión NTRIP Gobierno de Chile | Ministerio de Minería | Sernageomin

Referido a ITRF2008 (≡ Sirgas-CON)
ENCUENTRO NACIONAL DE PERITOS E INGENIEROS MENSURADORES POSICIONAMIENTO ABSOLUTO Servicios on-line de procesamiento PPP con efemérides precisas y corrección del reloj Referido a ITRF2008 (≡ Sirgas-CON) Gobierno de Chile | Ministerio de Minería | Sernageomin

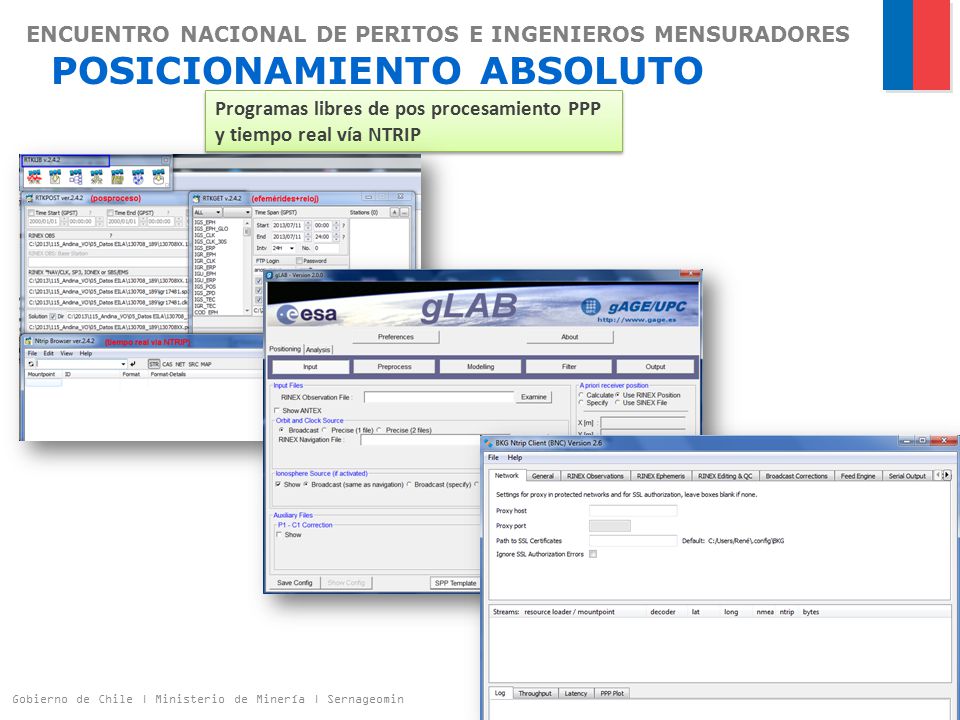

Programas libres de pos procesamiento PPP y tiempo real vía NTRIP
ENCUENTRO NACIONAL DE PERITOS E INGENIEROS MENSURADORES POSICIONAMIENTO ABSOLUTO Programas libres de pos procesamiento PPP y tiempo real vía NTRIP Gobierno de Chile | Ministerio de Minería | Sernageomin

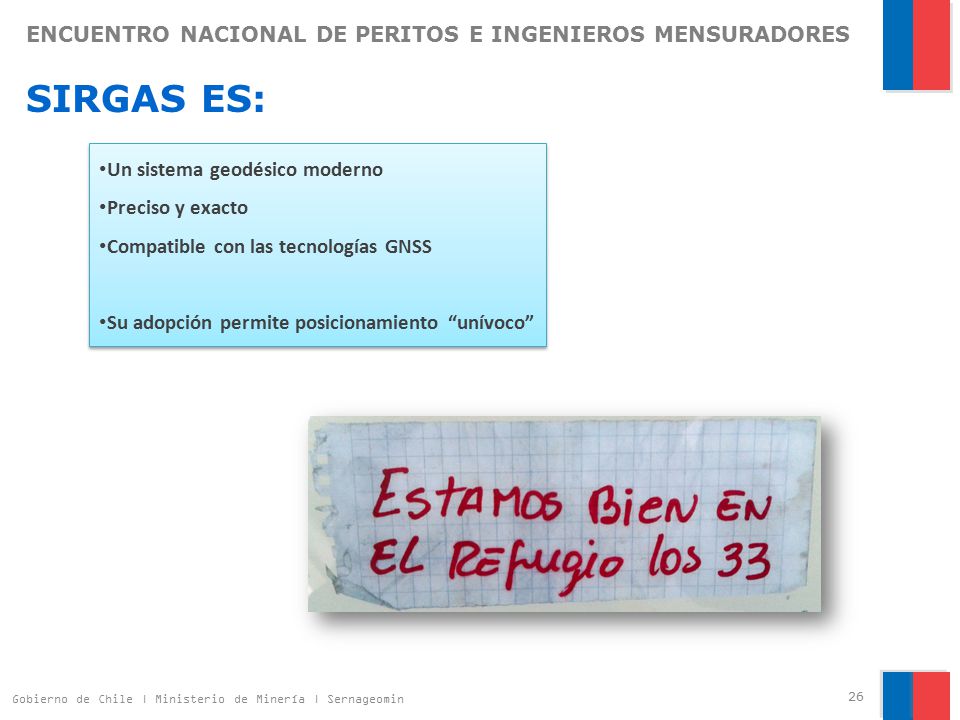

ENCUENTRO NACIONAL DE PERITOS E INGENIEROS MENSURADORES SIRGAS ES:
Un sistema geodésico moderno Preciso y exacto Compatible con las tecnologías GNSS Su adopción permite posicionamiento “unívoco” Gobierno de Chile | Ministerio de Minería | Sernageomin

Gracias.
