1 Por: Cristian López Rafael Castro

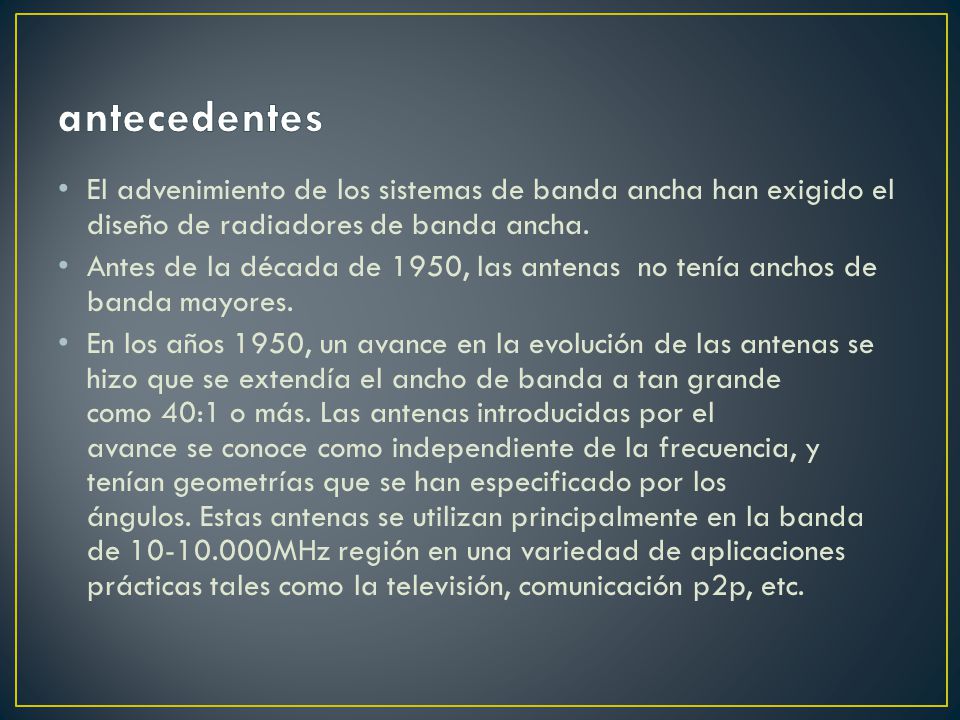

2 El advenimiento de los sistemas de banda ancha han exigido el diseño de radiadores de banda ancha. Antes de la década de 1950, las antenas no tenía anchos de banda mayores. En los años 1950, un avance en la evolución de las antenas se hizo que se extendía el ancho de banda a tan grande como 40:1 o más. Las antenas introducidas por el avance se conoce como independiente de la frecuencia, y tenían geometrías que se han especificado por los ángulos. Estas antenas se utilizan principalmente en la banda de 10-10.000MHz región en una variedad de aplicaciones prácticas tales como la televisión, comunicación p2p, etc.

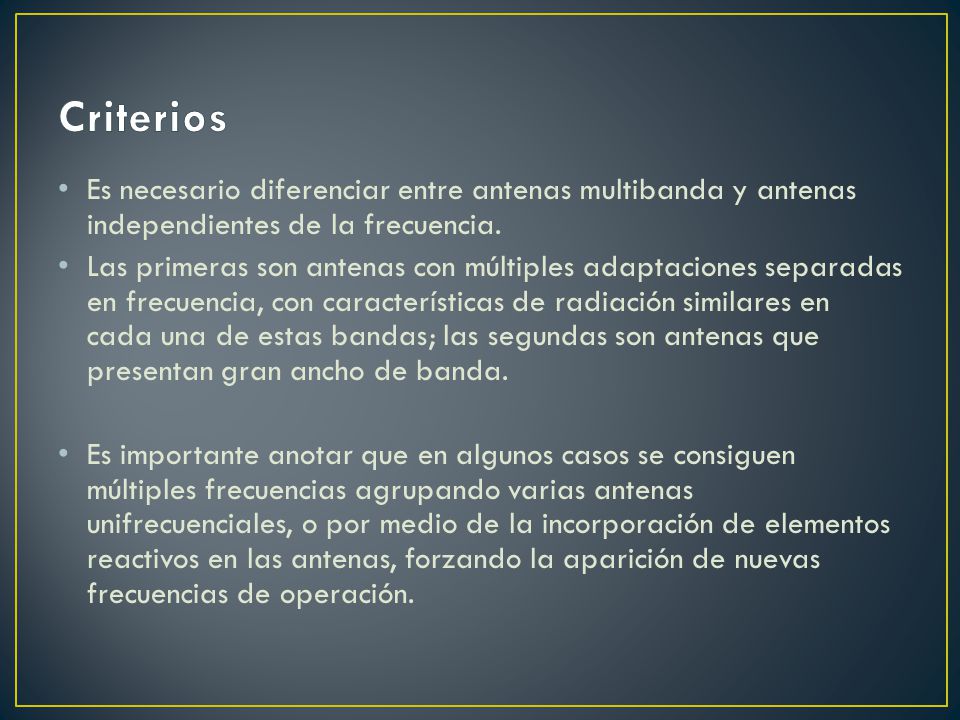

3 Es necesario diferenciar entre antenas multibanda y antenas independientes de la frecuencia. Las primeras son antenas con múltiples adaptaciones separadas en frecuencia, con características de radiación similares en cada una de estas bandas; las segundas son antenas que presentan gran ancho de banda. Es importante anotar que en algunos casos se consiguen múltiples frecuencias agrupando varias antenas unifrecuenciales, o por medio de la incorporación de elementos reactivos en las antenas, forzando la aparición de nuevas frecuencias de operación.

4 El principio de Rumsey enuncia que si una antena está definida solamente en función de ángulos, será independiente de la frecuencia, definición impráctica ya que implica tamaños infinitos. Recientemente Hohlfeld y Cohen enunciaron una extensión a este principio, donde se amplía la definición de independencia de la frecuencia para un conjunto de escalas y frecuencias discretas además de permitir el uso de geometrías que no estén definidas en términos de ángulos. En esta nueva definición los factores clave son la autosimilitud y la simetría con respecto al origen, principios cumplidos por las antenas definidas en términos de ángulos para escalas continuas y por las antenas autosemejantes con geometrías pre-fractales para escalas discretas.

5 Rumsey estableció el siguiente principio: una antena cuya geometría pueda ser descrita únicamente en función de ángulos tendrá un comportamiento independiente de la frecuencia, ya que su geometría no varía al realizar el escalado. El comportamiento puede ser de banda muy ancha si toda la onda de corriente que se propaga en la estructura decae rápidamente al alejarse de los terminales de alimentación. Esto puede conseguirse obligando a la estructura a radiar a lo largo del camino de las corrientes, de forma que la corriente disminuya por pérdidas de radiación.

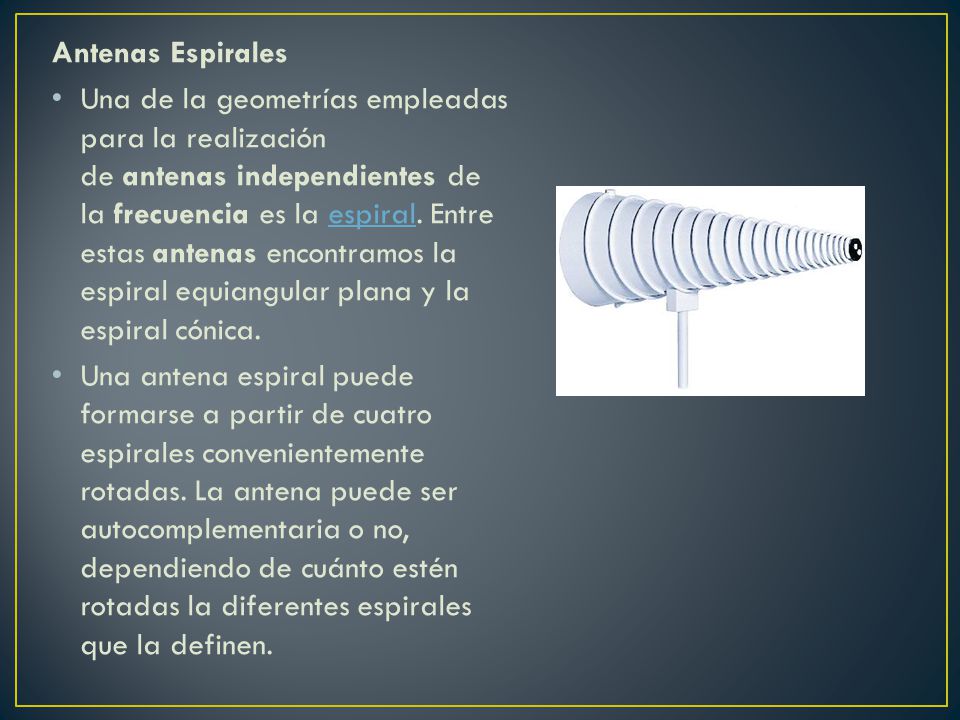

6 Antenas Espirales Una de la geometrías empleadas para la realización de antenas independientes de la frecuencia es la espiral. Entre estas antenas encontramos la espiral equiangular plana y la espiral cónica.espiral Una antena espiral puede formarse a partir de cuatro espirales convenientemente rotadas. La antena puede ser autocomplementaria o no, dependiendo de cuánto estén rotadas la diferentes espirales que la definen.

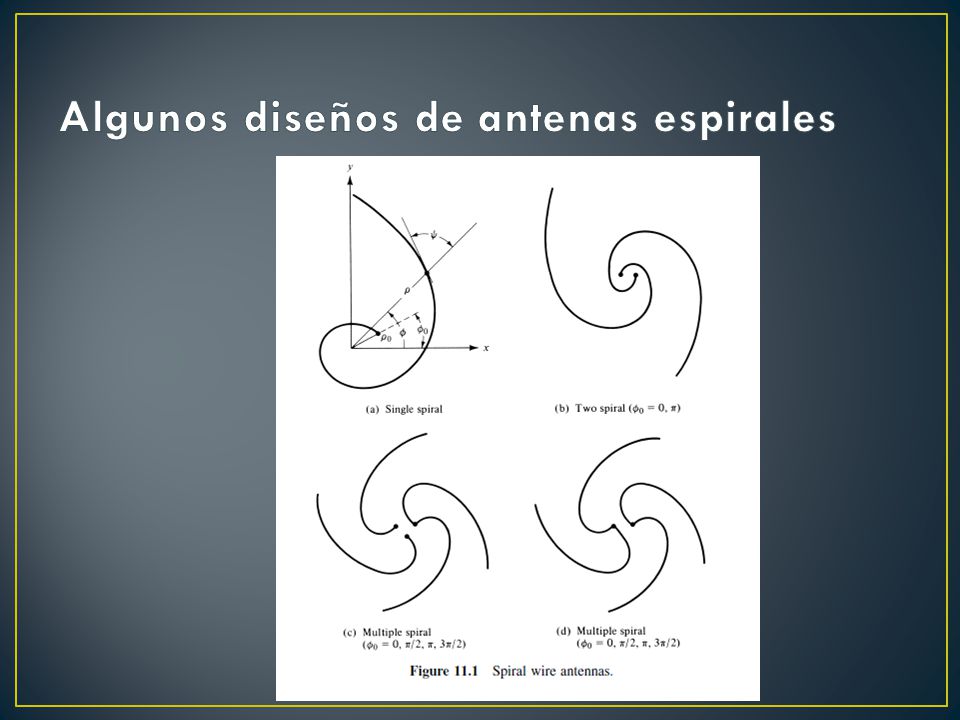

7

8 ANTENAS LOGOPERIÓDICAS Si se representa gráficamente cualquier parámetro de la antena en función del logaritmo de la frecuencia, se observará que presenta un comportamiento periódico cuyo periodo log t.Es por este motivo que a estas estructuras se las llama logoperiódicas. Nótese que una antena logoperiódica no sería de banda ancha si los parámetros de la antena variasen dentro de un periodo más de lo permisible.

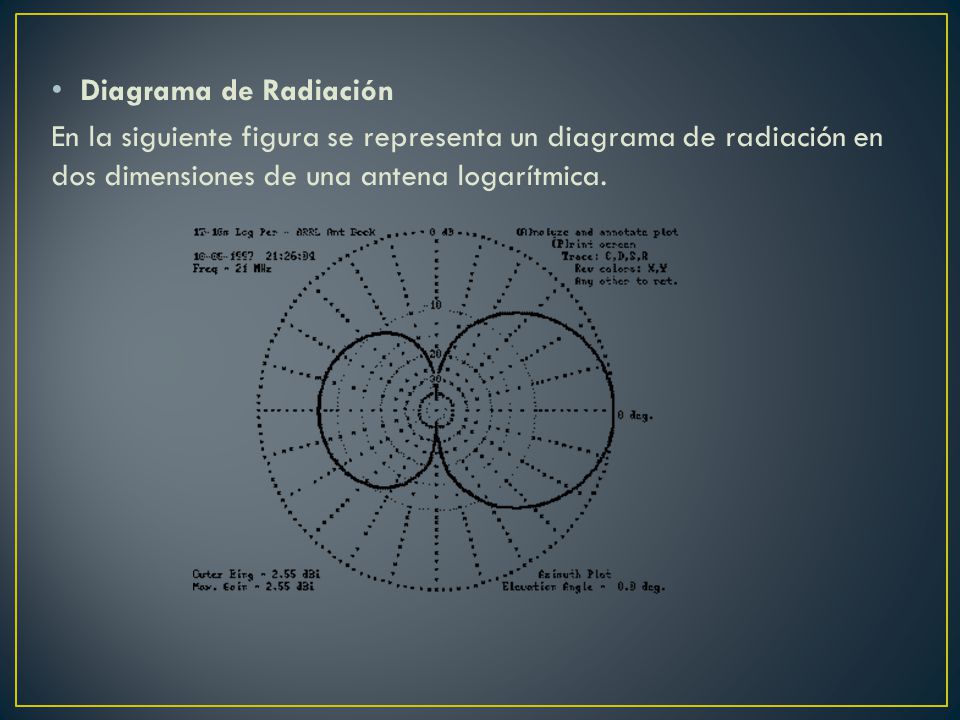

9 Diagrama de Radiación En la siguiente figura se representa un diagrama de radiación en dos dimensiones de una antena logarítmica.

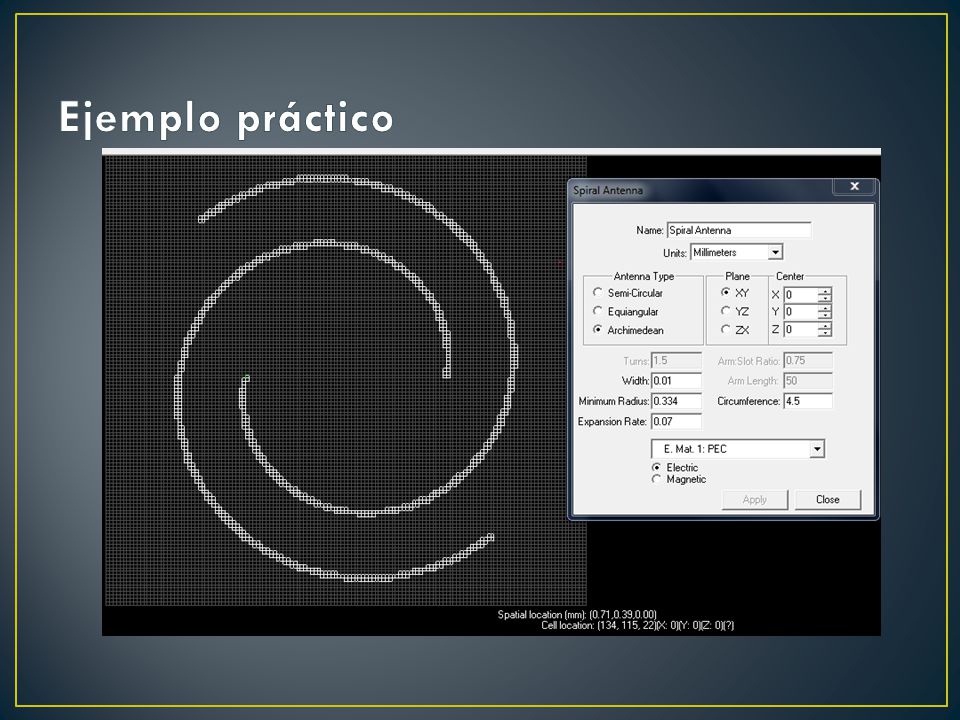

10
