FIBRA OPTICA Realización de latiguillos ST Y SC.

Presentación del tema: "FIBRA OPTICA Realización de latiguillos ST Y SC."— Transcripción de la presentación:

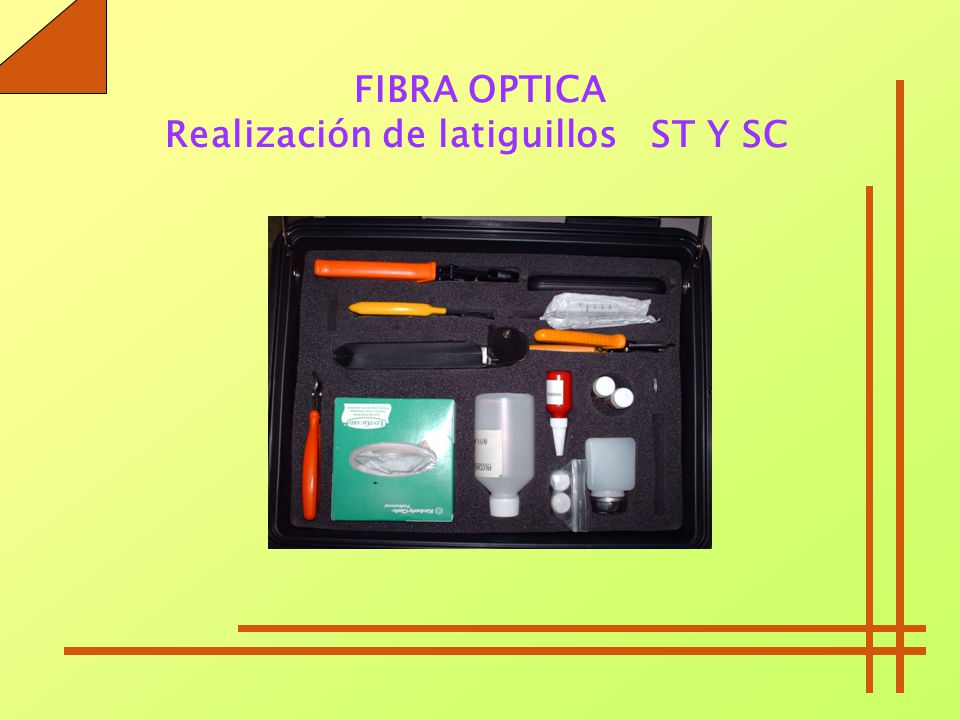

1 FIBRA OPTICA Realización de latiguillos ST Y SC

2 Realización de latiguillos ST Y SC

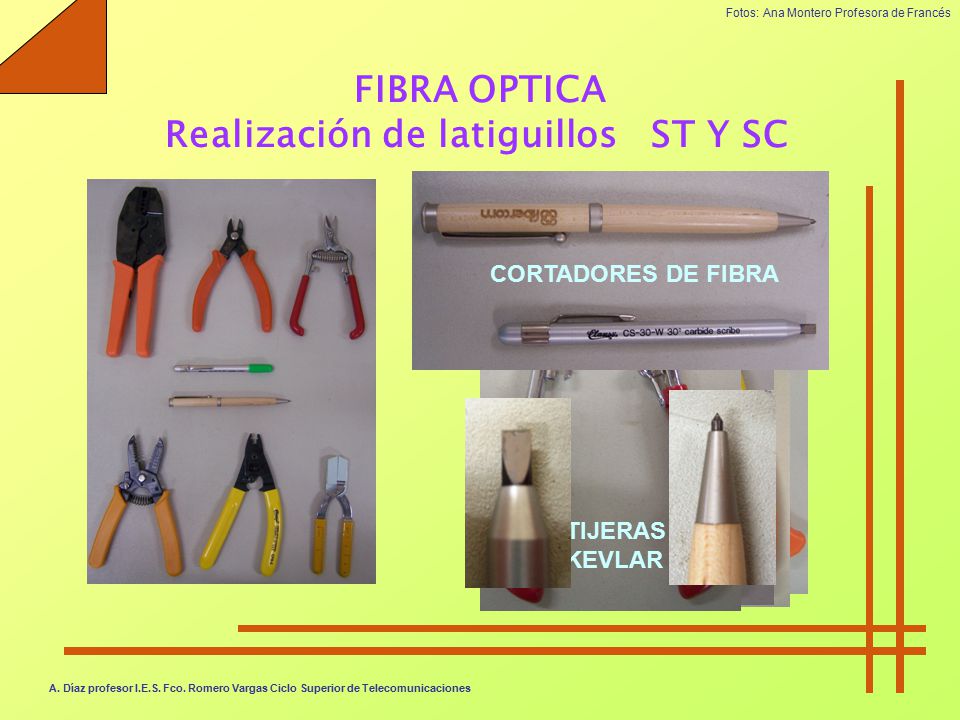

Fotos: Ana Montero Profesora de Francés FIBRA OPTICA Realización de latiguillos ST Y SC CORTADORES DE FIBRA PELA HILOS PELADOR FIBRA CORTA HILOS TIJERAS KEVLAR CLIMPADOR A. Díaz profesor I.E.S. Fco. Romero Vargas Ciclo Superior de Telecomunicaciones

3 Realización de latiguillos ST Y SC

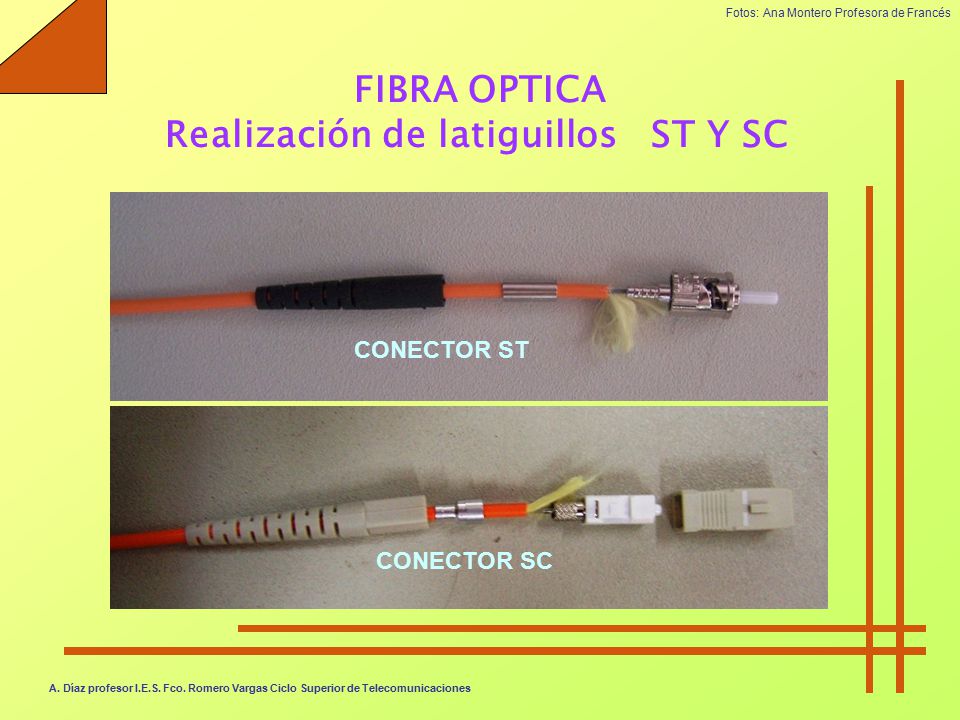

Fotos: Ana Montero Profesora de Francés FIBRA OPTICA Realización de latiguillos ST Y SC CONECTOR ST CONECTOR SC A. Díaz profesor I.E.S. Fco. Romero Vargas Ciclo Superior de Telecomunicaciones

4 Realización de latiguillos ST Y SC

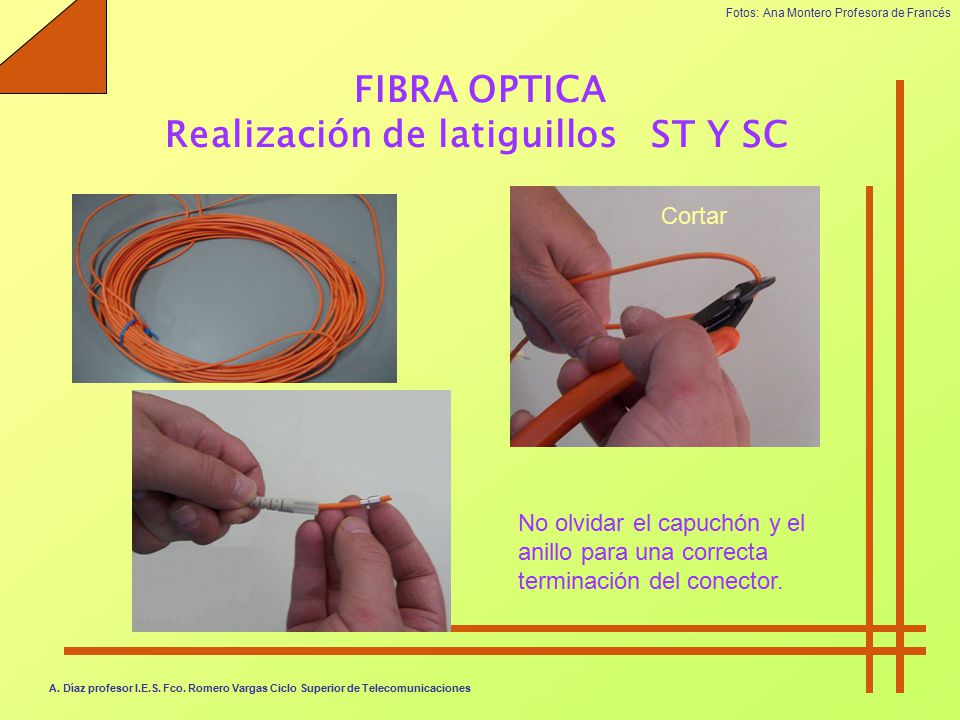

Fotos: Ana Montero Profesora de Francés FIBRA OPTICA Realización de latiguillos ST Y SC Cortar No olvidar el capuchón y el anillo para una correcta terminación del conector. A. Díaz profesor I.E.S. Fco. Romero Vargas Ciclo Superior de Telecomunicaciones

5 Realización de latiguillos ST y SC

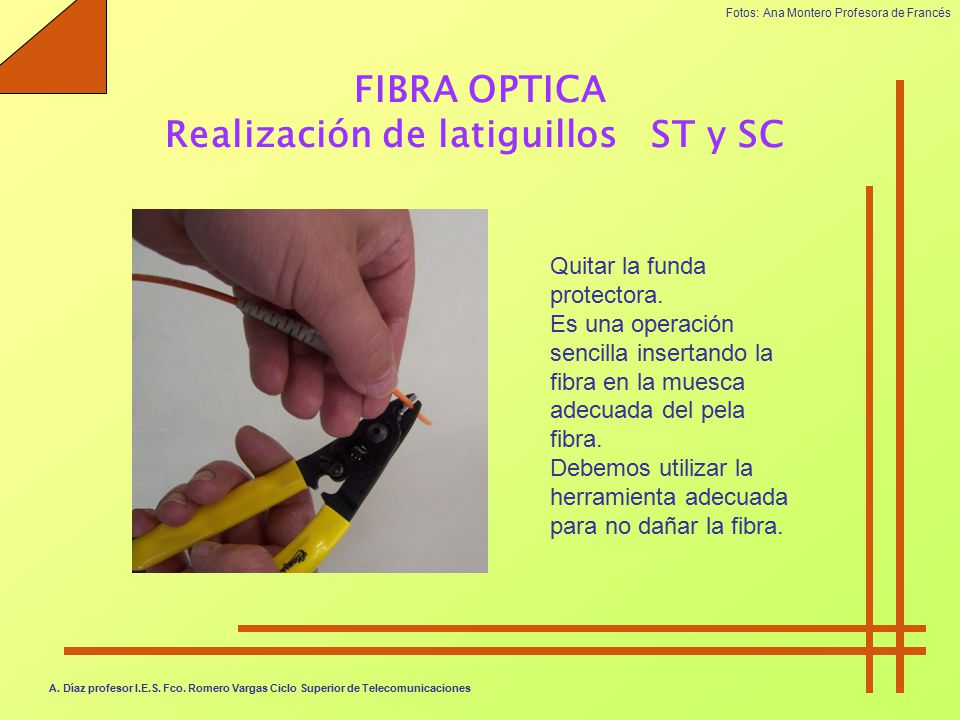

Fotos: Ana Montero Profesora de Francés FIBRA OPTICA Realización de latiguillos ST y SC Quitar la funda protectora. Es una operación sencilla insertando la fibra en la muesca adecuada del pela fibra. Debemos utilizar la herramienta adecuada para no dañar la fibra. A. Díaz profesor I.E.S. Fco. Romero Vargas Ciclo Superior de Telecomunicaciones

6 Realización de latiguillos ST y SC

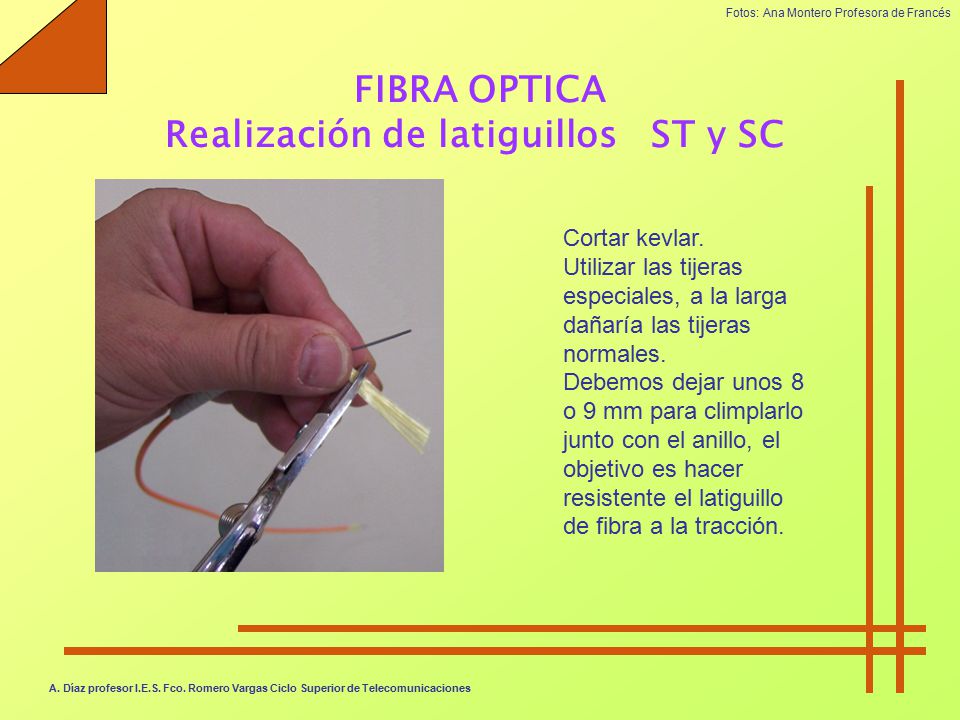

Fotos: Ana Montero Profesora de Francés FIBRA OPTICA Realización de latiguillos ST y SC Cortar kevlar. Utilizar las tijeras especiales, a la larga dañaría las tijeras normales. Debemos dejar unos 8 o 9 mm para climplarlo junto con el anillo, el objetivo es hacer resistente el latiguillo de fibra a la tracción. A. Díaz profesor I.E.S. Fco. Romero Vargas Ciclo Superior de Telecomunicaciones

7 Realización de latiguillos ST y SC

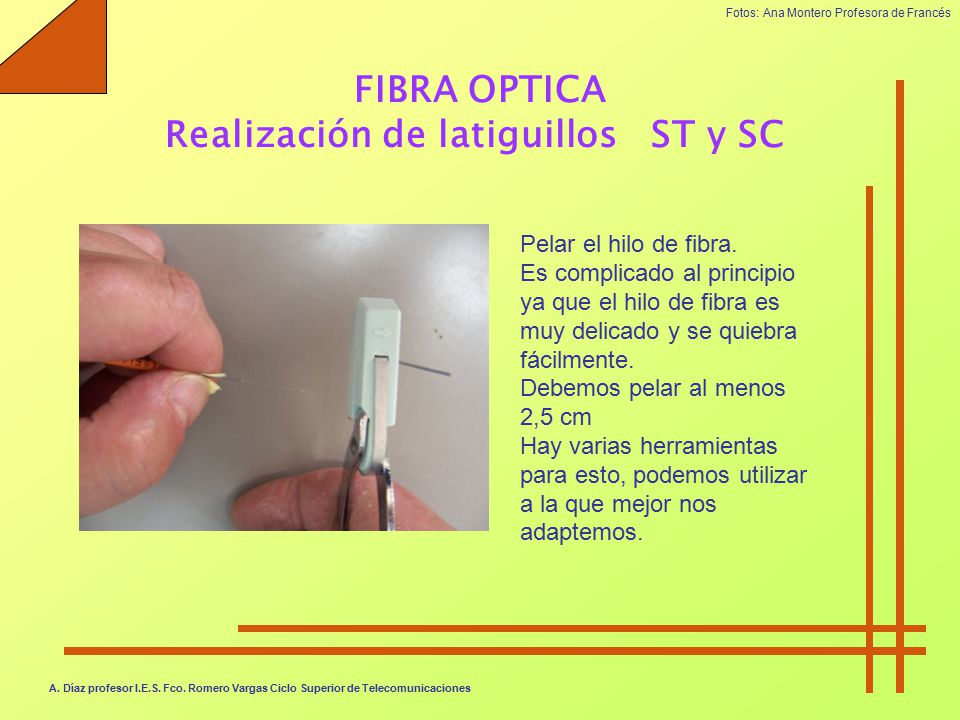

Fotos: Ana Montero Profesora de Francés FIBRA OPTICA Realización de latiguillos ST y SC Pelar el hilo de fibra. Es complicado al principio ya que el hilo de fibra es muy delicado y se quiebra fácilmente. Debemos pelar al menos 2,5 cm Hay varias herramientas para esto, podemos utilizar a la que mejor nos adaptemos. A. Díaz profesor I.E.S. Fco. Romero Vargas Ciclo Superior de Telecomunicaciones

8 Realización de latiguillos ST y SC

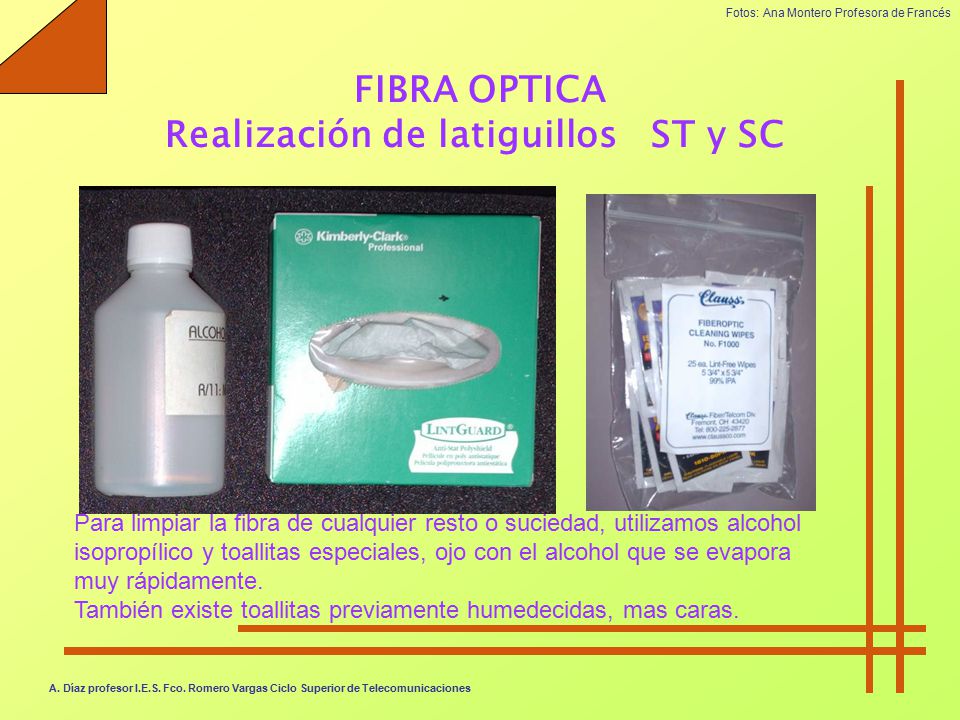

Fotos: Ana Montero Profesora de Francés FIBRA OPTICA Realización de latiguillos ST y SC Para limpiar la fibra de cualquier resto o suciedad, utilizamos alcohol isopropílico y toallitas especiales, ojo con el alcohol que se evapora muy rápidamente. También existe toallitas previamente humedecidas, mas caras. A. Díaz profesor I.E.S. Fco. Romero Vargas Ciclo Superior de Telecomunicaciones

9 Realización de latiguillos ST y SC

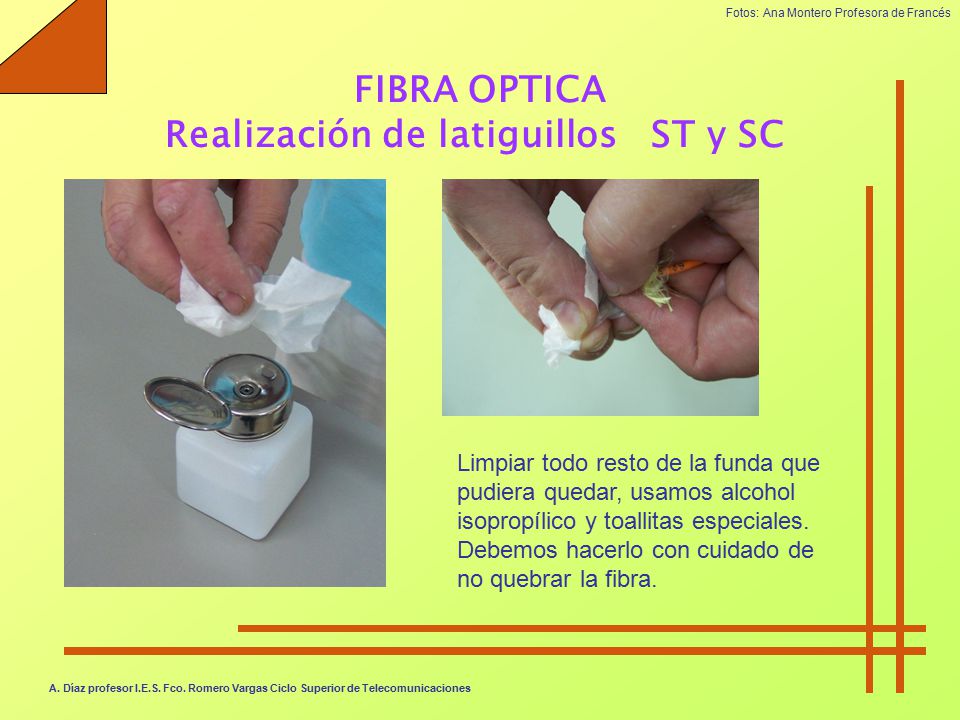

Fotos: Ana Montero Profesora de Francés FIBRA OPTICA Realización de latiguillos ST y SC Limpiar todo resto de la funda que pudiera quedar, usamos alcohol isopropílico y toallitas especiales. Debemos hacerlo con cuidado de no quebrar la fibra. A. Díaz profesor I.E.S. Fco. Romero Vargas Ciclo Superior de Telecomunicaciones

10 Realización de latiguillos ST y SC

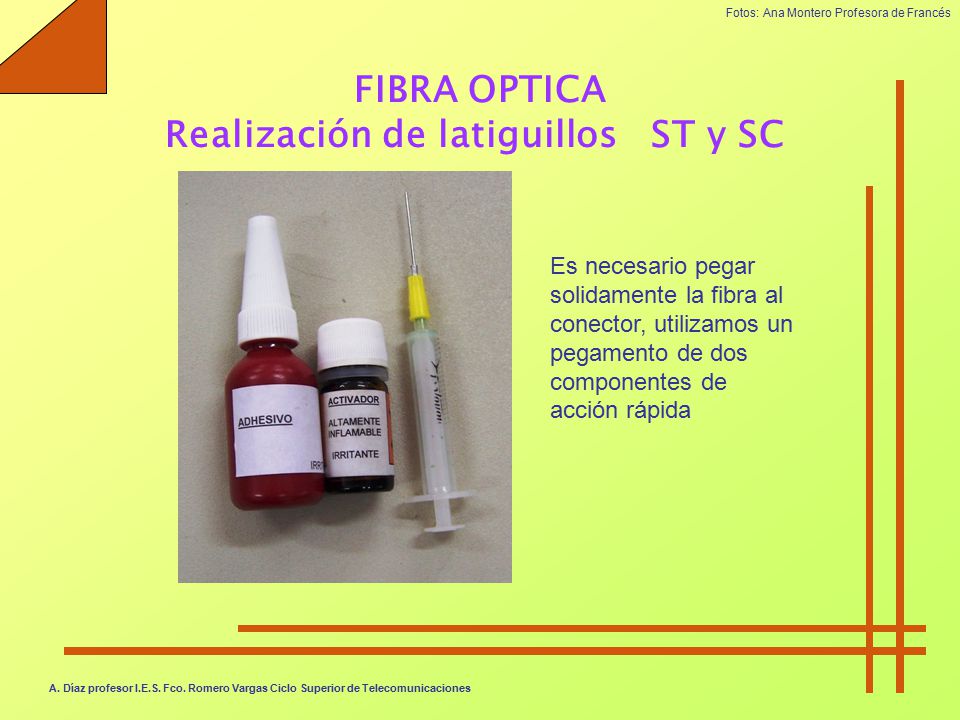

Fotos: Ana Montero Profesora de Francés FIBRA OPTICA Realización de latiguillos ST y SC Es necesario pegar solidamente la fibra al conector, utilizamos un pegamento de dos componentes de acción rápida A. Díaz profesor I.E.S. Fco. Romero Vargas Ciclo Superior de Telecomunicaciones

11 Realización de latiguillos ST y SC

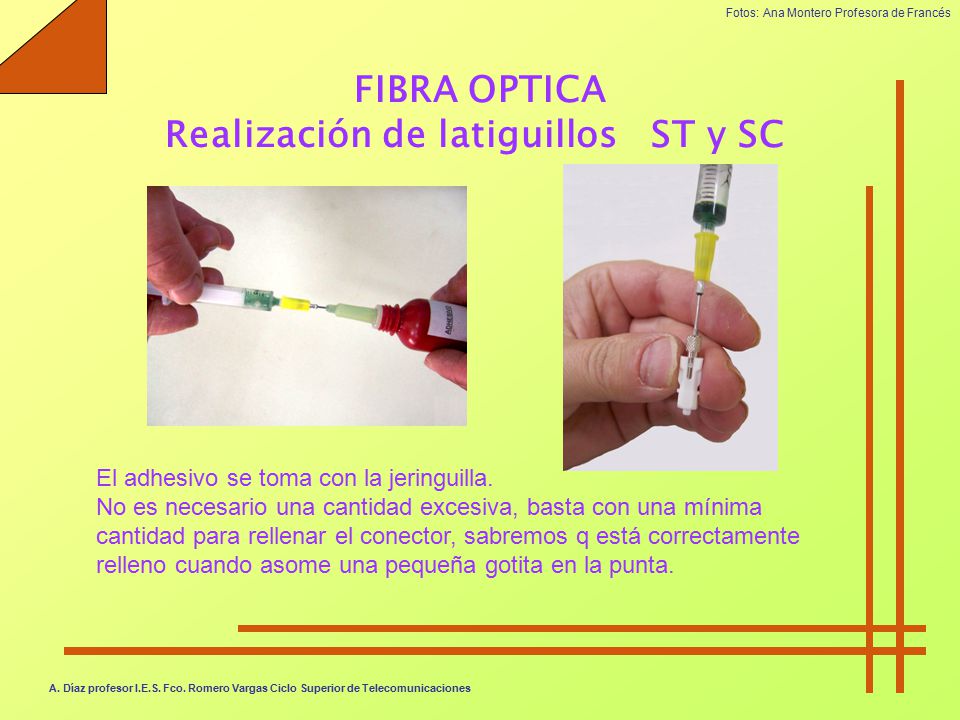

Fotos: Ana Montero Profesora de Francés FIBRA OPTICA Realización de latiguillos ST y SC El adhesivo se toma con la jeringuilla. No es necesario una cantidad excesiva, basta con una mínima cantidad para rellenar el conector, sabremos q está correctamente relleno cuando asome una pequeña gotita en la punta. A. Díaz profesor I.E.S. Fco. Romero Vargas Ciclo Superior de Telecomunicaciones

12 Realización de latiguillos ST y SC

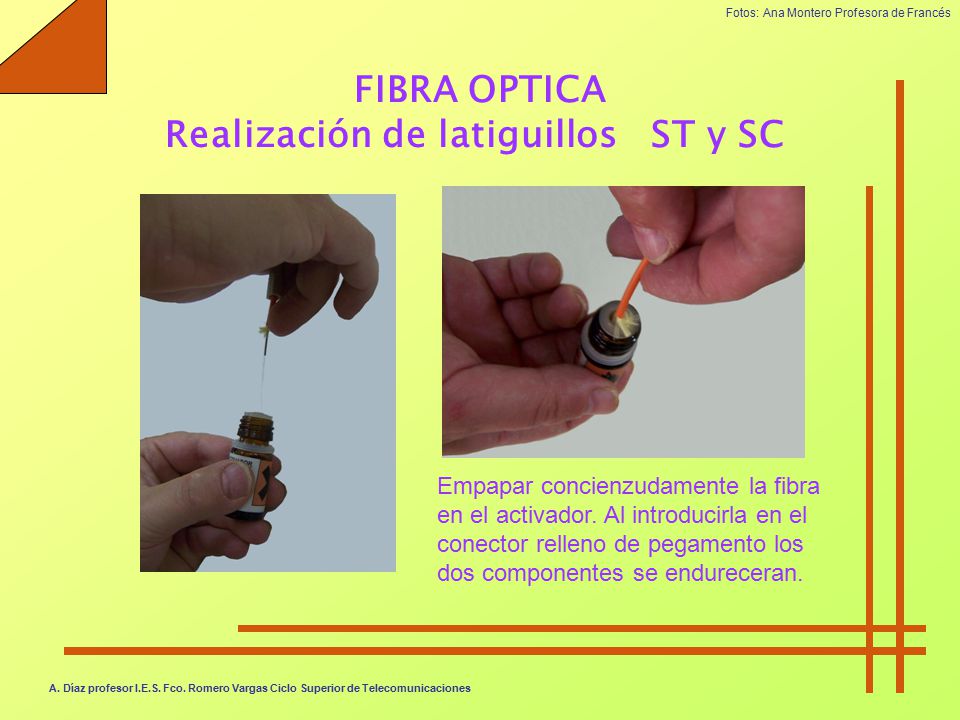

Fotos: Ana Montero Profesora de Francés FIBRA OPTICA Realización de latiguillos ST y SC Empapar concienzudamente la fibra en el activador. Al introducirla en el conector relleno de pegamento los dos componentes se endureceran. A. Díaz profesor I.E.S. Fco. Romero Vargas Ciclo Superior de Telecomunicaciones

13 Realización de latiguillos ST y SC

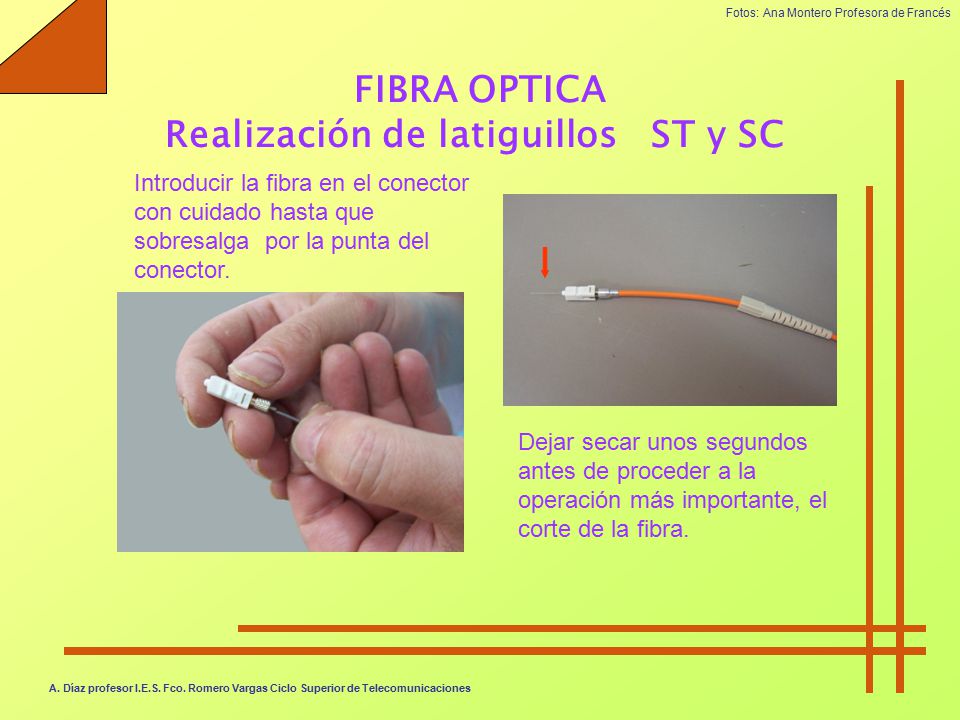

Fotos: Ana Montero Profesora de Francés FIBRA OPTICA Realización de latiguillos ST y SC Introducir la fibra en el conector con cuidado hasta que sobresalga por la punta del conector. Dejar secar unos segundos antes de proceder a la operación más importante, el corte de la fibra. A. Díaz profesor I.E.S. Fco. Romero Vargas Ciclo Superior de Telecomunicaciones

14 Realización de latiguillos ST y SC

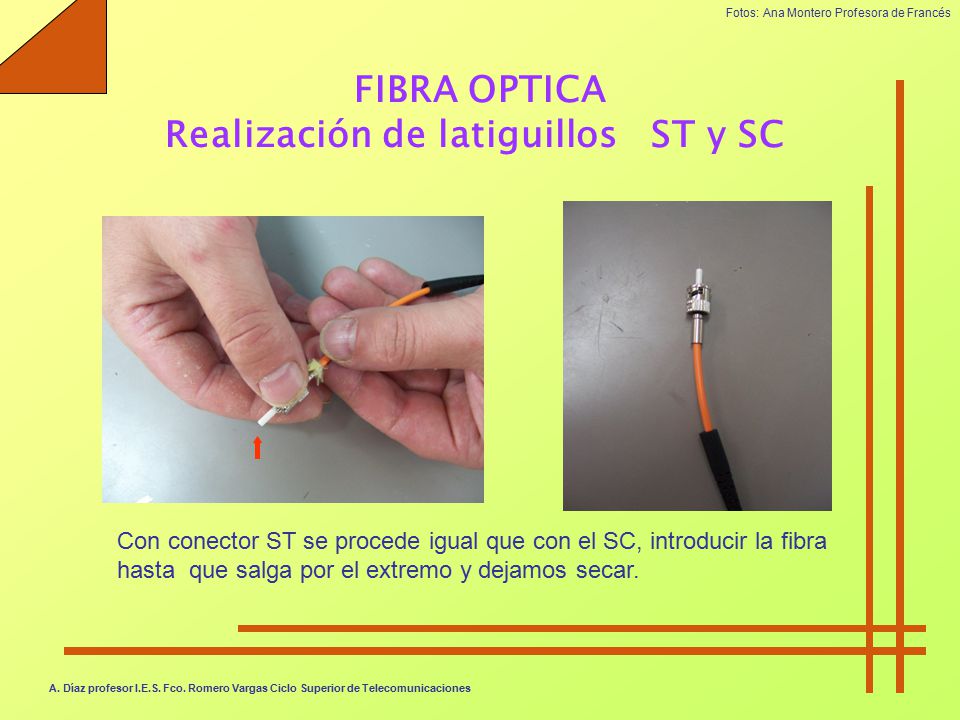

Fotos: Ana Montero Profesora de Francés FIBRA OPTICA Realización de latiguillos ST y SC Con conector ST se procede igual que con el SC, introducir la fibra hasta que salga por el extremo y dejamos secar. A. Díaz profesor I.E.S. Fco. Romero Vargas Ciclo Superior de Telecomunicaciones

15 Realización de latiguillos ST y SC

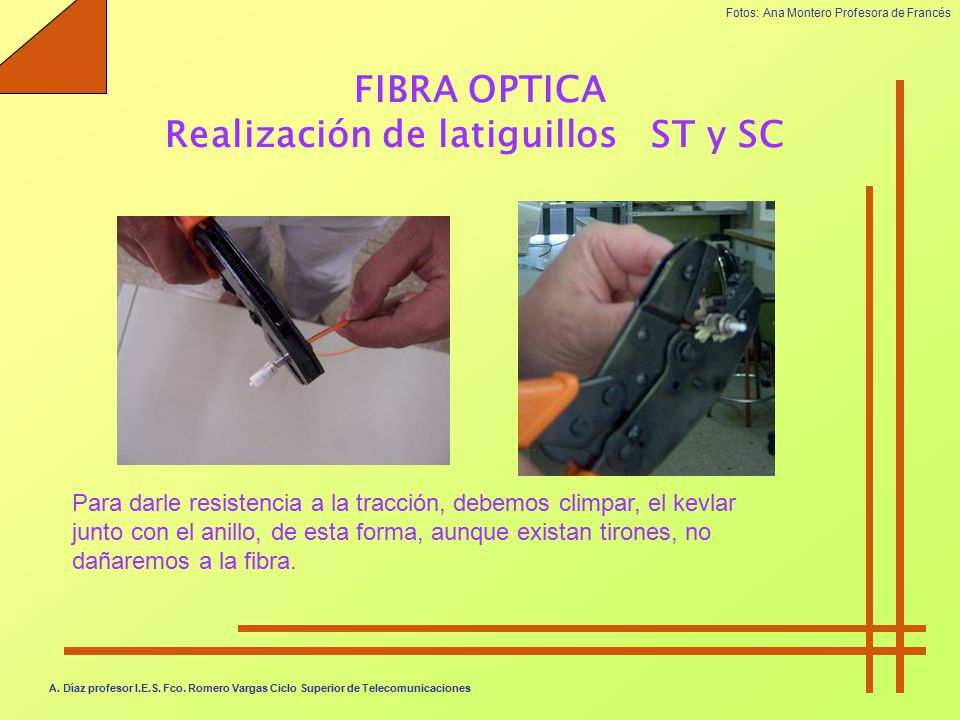

Fotos: Ana Montero Profesora de Francés FIBRA OPTICA Realización de latiguillos ST y SC Para darle resistencia a la tracción, debemos climpar, el kevlar junto con el anillo, de esta forma, aunque existan tirones, no dañaremos a la fibra. A. Díaz profesor I.E.S. Fco. Romero Vargas Ciclo Superior de Telecomunicaciones

16 Realización de latiguillos ST y SC

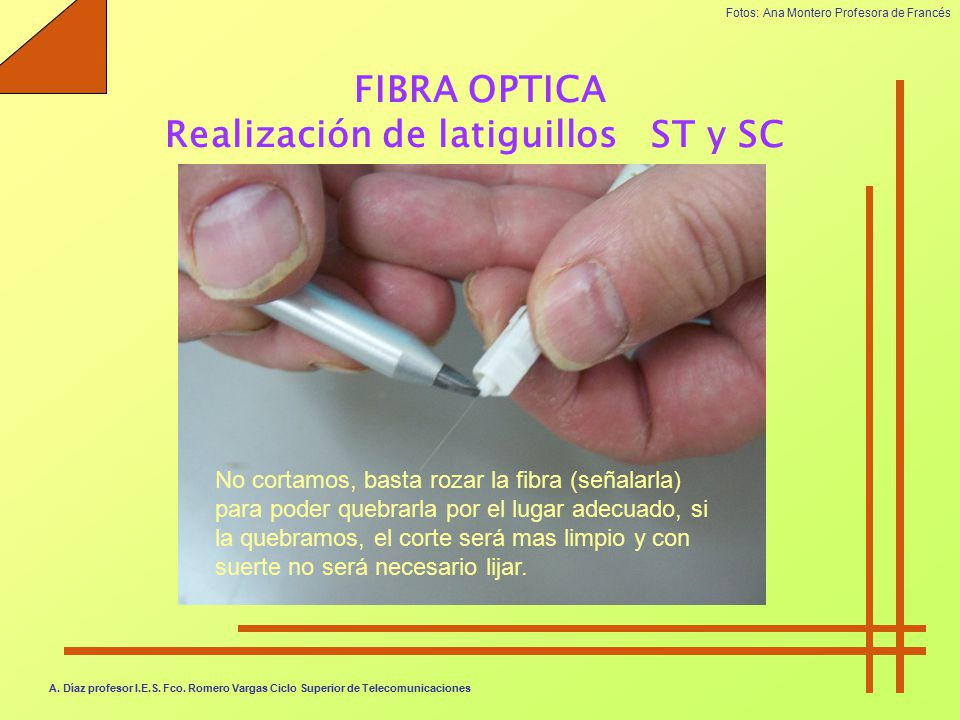

Fotos: Ana Montero Profesora de Francés FIBRA OPTICA Realización de latiguillos ST y SC No cortamos, basta rozar la fibra (señalarla) para poder quebrarla por el lugar adecuado, si la quebramos, el corte será mas limpio y con suerte no será necesario lijar. A. Díaz profesor I.E.S. Fco. Romero Vargas Ciclo Superior de Telecomunicaciones

17 Realización de latiguillos ST y SC

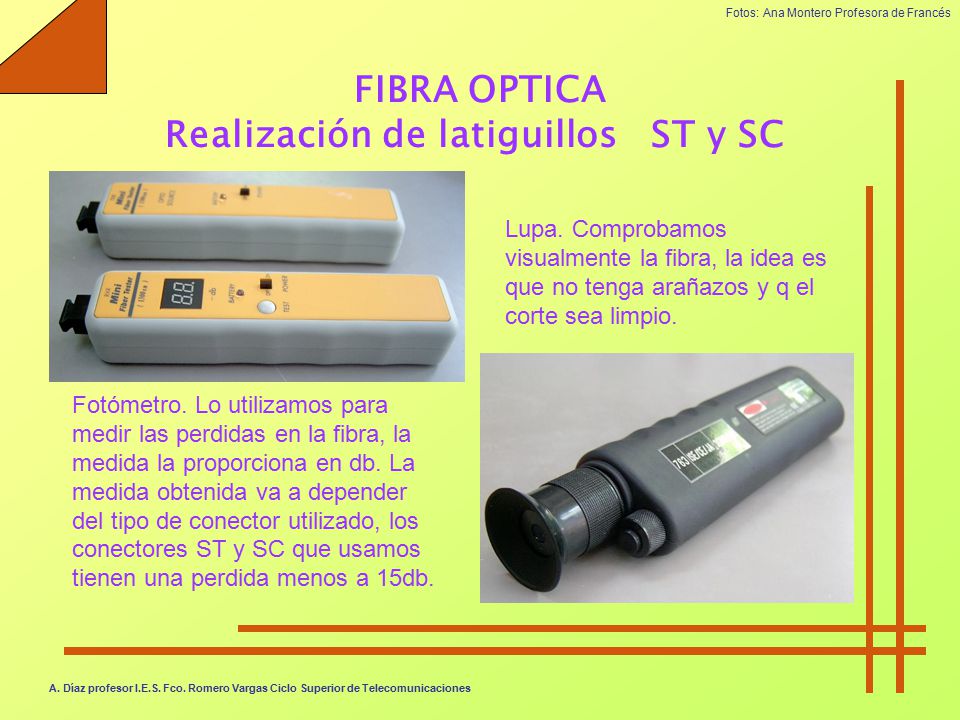

Fotos: Ana Montero Profesora de Francés FIBRA OPTICA Realización de latiguillos ST y SC Lupa. Comprobamos visualmente la fibra, la idea es que no tenga arañazos y q el corte sea limpio. Fotómetro. Lo utilizamos para medir las perdidas en la fibra, la medida la proporciona en db. La medida obtenida va a depender del tipo de conector utilizado, los conectores ST y SC que usamos tienen una perdida menos a 15db. A. Díaz profesor I.E.S. Fco. Romero Vargas Ciclo Superior de Telecomunicaciones

18 Realización de latiguillos ST y SC

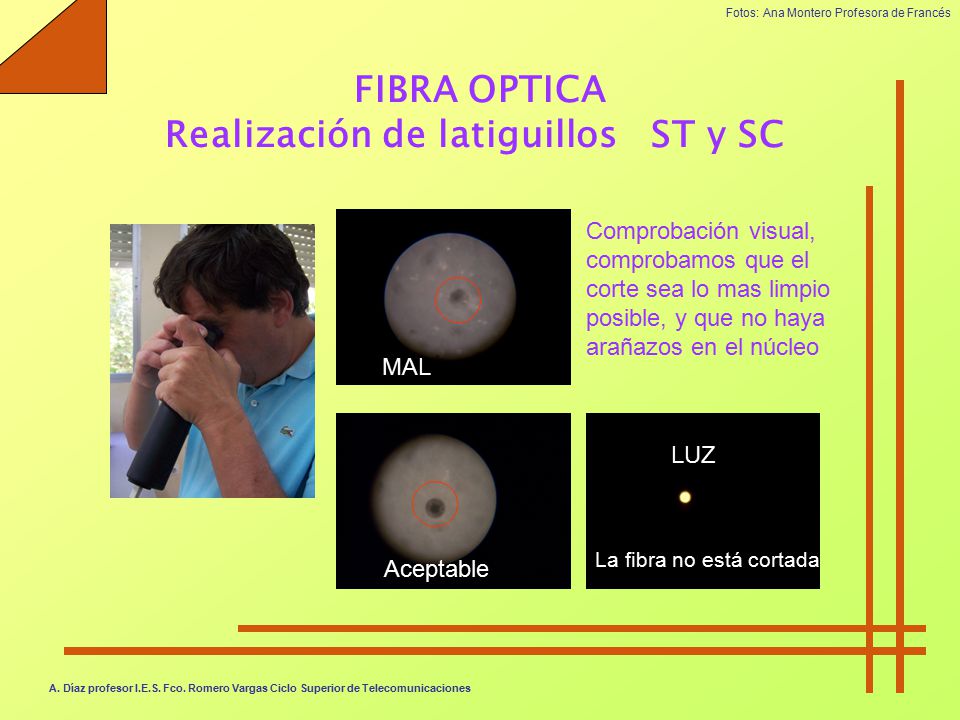

Fotos: Ana Montero Profesora de Francés FIBRA OPTICA Realización de latiguillos ST y SC Comprobación visual, comprobamos que el corte sea lo mas limpio posible, y que no haya arañazos en el núcleo MAL LUZ La fibra no está cortada Aceptable A. Díaz profesor I.E.S. Fco. Romero Vargas Ciclo Superior de Telecomunicaciones

19 Realización de latiguillos ST y SC
Fotos: Ana Montero Profesora de Francés FIBRA OPTICA Realización de latiguillos ST y SC ST Terminar los latiguillos colocando los distintos capuchones. SC A. Díaz profesor I.E.S. Fco. Romero Vargas Ciclo Superior de Telecomunicaciones

20 Realización de latiguillos ST y SC

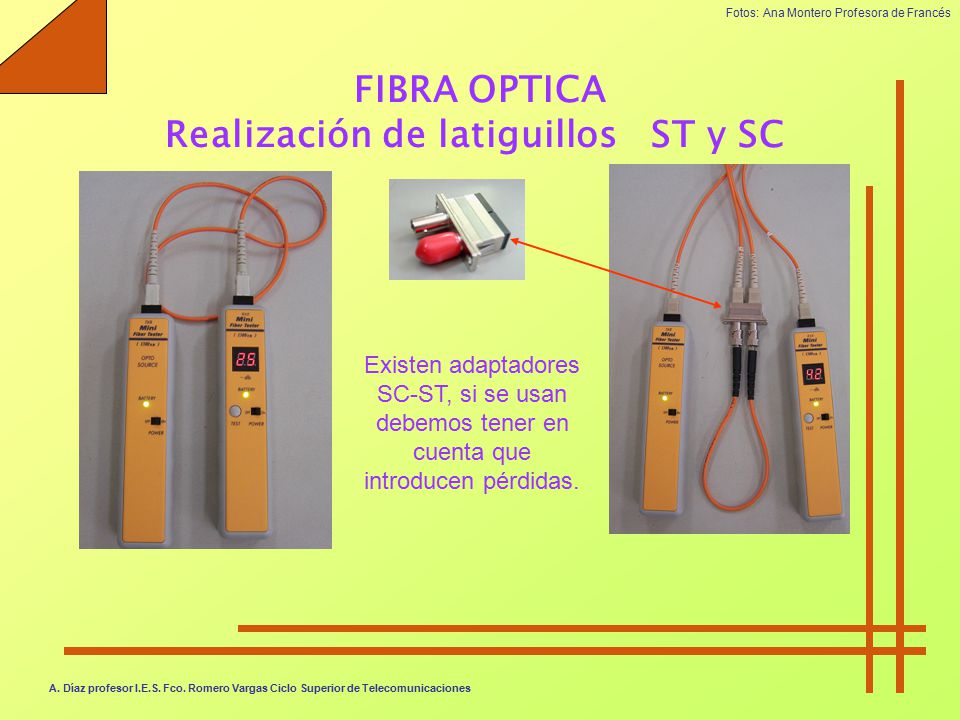

Fotos: Ana Montero Profesora de Francés FIBRA OPTICA Realización de latiguillos ST y SC Existen adaptadores SC-ST, si se usan debemos tener en cuenta que introducen pérdidas. A. Díaz profesor I.E.S. Fco. Romero Vargas Ciclo Superior de Telecomunicaciones

21 Realización de latiguillos ST y SC

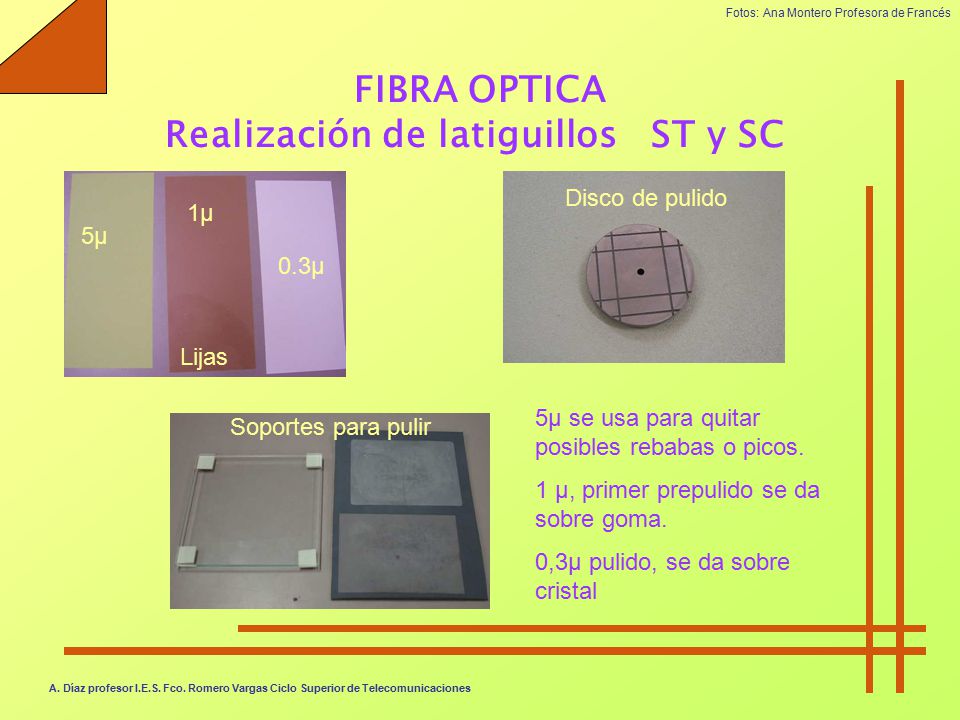

Fotos: Ana Montero Profesora de Francés FIBRA OPTICA Realización de latiguillos ST y SC Disco de pulido 1μ 5μ 0.3μ Lijas 5μ se usa para quitar posibles rebabas o picos. 1 μ, primer prepulido se da sobre goma. 0,3μ pulido, se da sobre cristal Soportes para pulir A. Díaz profesor I.E.S. Fco. Romero Vargas Ciclo Superior de Telecomunicaciones

22 Realización de latiguillos ST y SC
Fotos: Ana Montero Profesora de Francés FIBRA OPTICA Realización de latiguillos ST y SC Para pulir correctamente, lijar realizando un movimiento en forma de ocho 5μ 0.3μ Quitar rebabas basta rozar levemente la fibra con la lija 1μ Pulido sobre cristal Prepulido sobre Goma A. Díaz profesor I.E.S. Fco. Romero Vargas Ciclo Superior de Telecomunicaciones
