1
REPASANDO
2
ACTIVIDAD: según lo estudiado en la clase anterior responde:
4

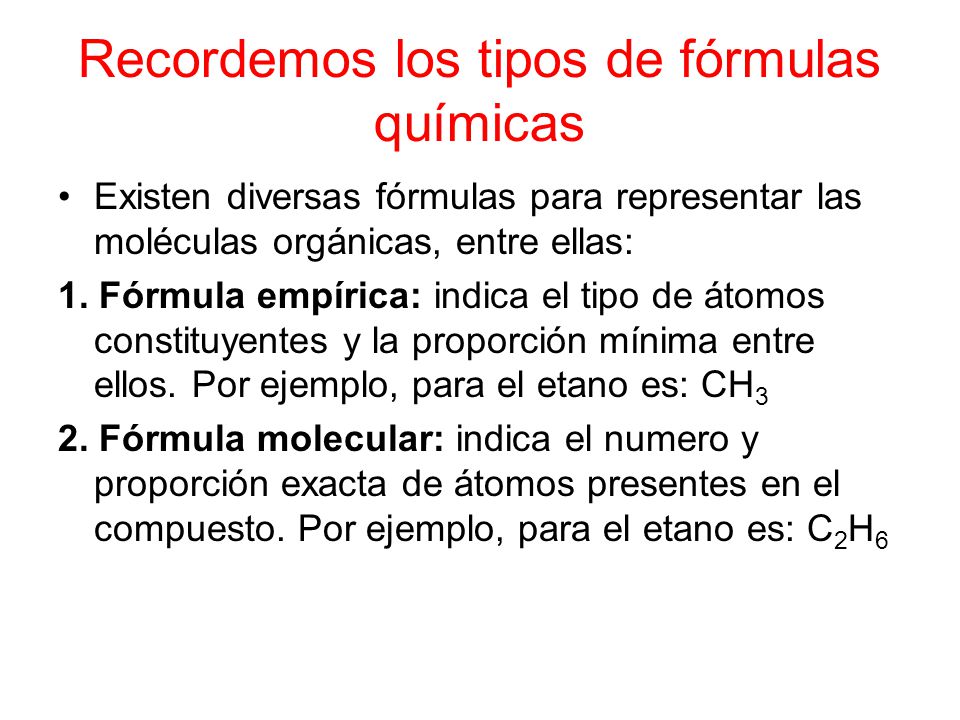

Recordemos los tipos de fórmulas químicas
Existen diversas fórmulas para representar las moléculas orgánicas, entre ellas: 1. Fórmula empírica: indica el tipo de átomos constituyentes y la proporción mínima entre ellos. Por ejemplo, para el etano es: CH3 2. Fórmula molecular: indica el numero y proporción exacta de átomos presentes en el compuesto. Por ejemplo, para el etano es: C2H6
5
3.- Fórmula estructural: indica las uniones especificas (enlaces) entre los átomos y se subdivide en tres tipos: a- Plana o desarrollada: en la cual se expone el comportamiento de los enlaces de cada una de las especies participantes mediante trazos:
6

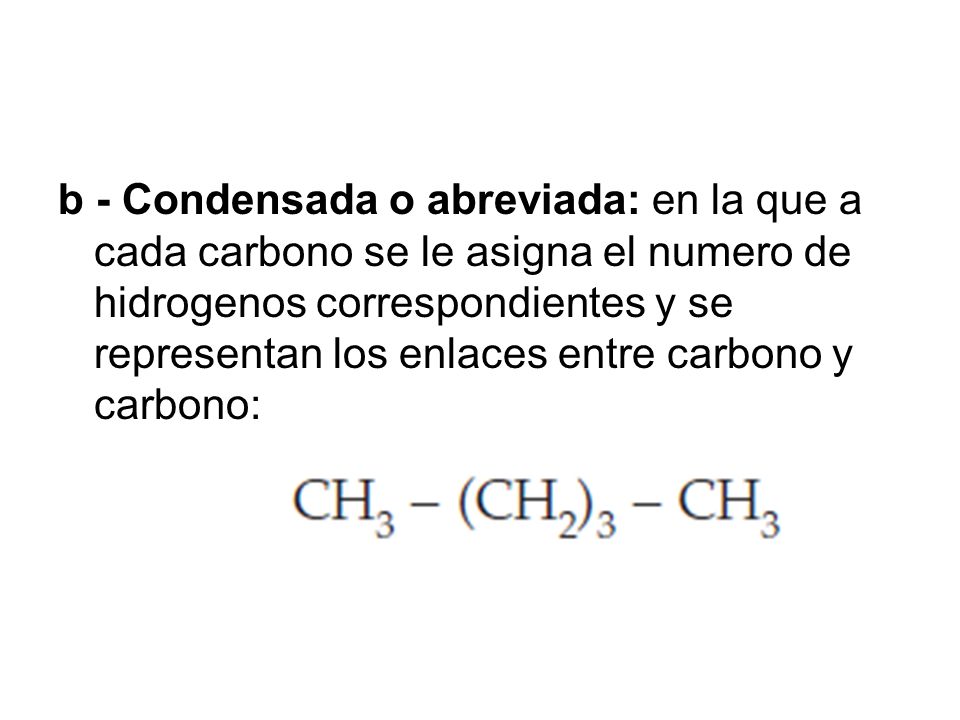

b - Condensada o abreviada: en la que a cada carbono se le asigna el numero de hidrogenos correspondientes y se representan los enlaces entre carbono y carbono:
7

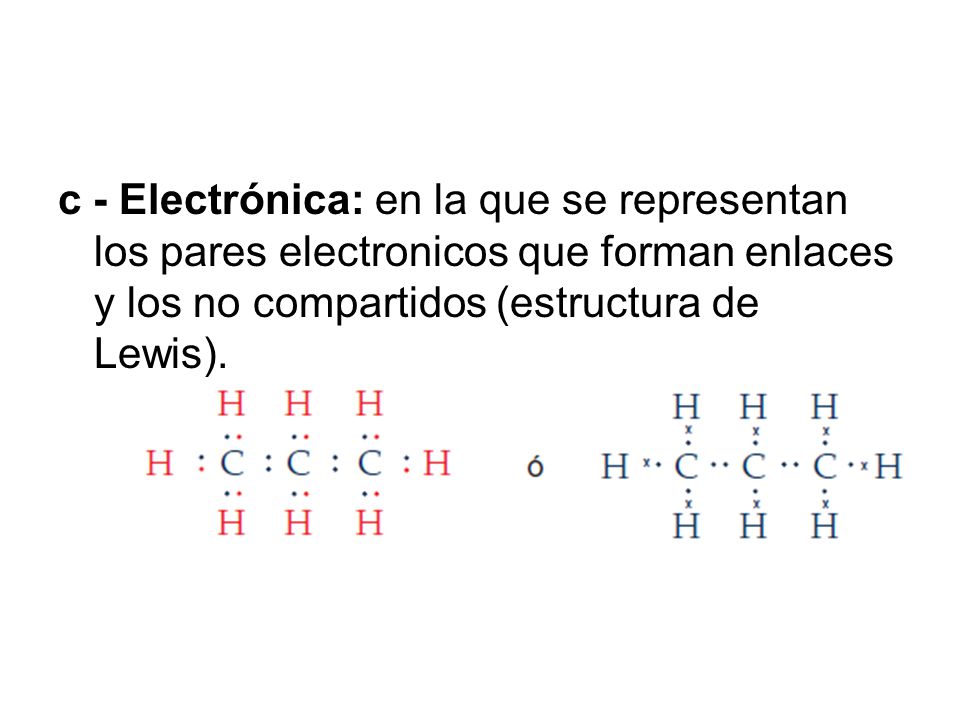

c - Electrónica: en la que se representan los pares electronicos que forman enlaces y los no compartidos (estructura de Lewis).
8
4. Modelo espacial de esferas: refleja las relaciones espaciales entre los átomos en una molécula, por lo tanto, a través de ella es posible observar una representación tridimensional de la molécula.
9

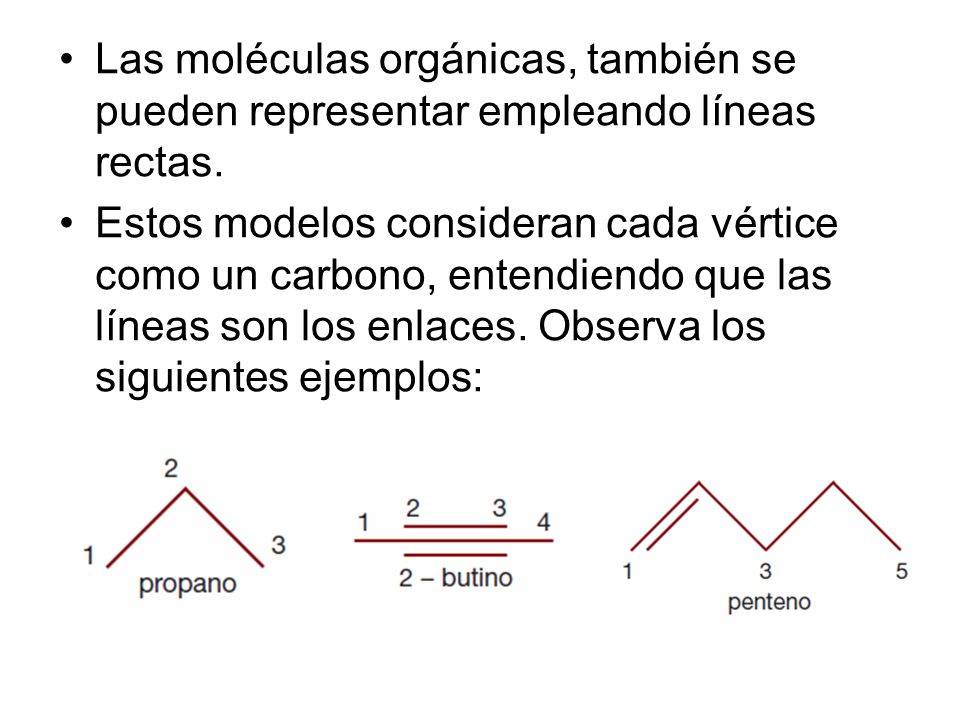

Las moléculas orgánicas, también se pueden representar empleando líneas rectas.
Estos modelos consideran cada vértice como un carbono, entendiendo que las líneas son los enlaces. Observa los siguientes ejemplos:
