2 Soluciones Padtec: Bajo Costo y Alto Desempeño Para
Redes de Comunicaciones Ópticas

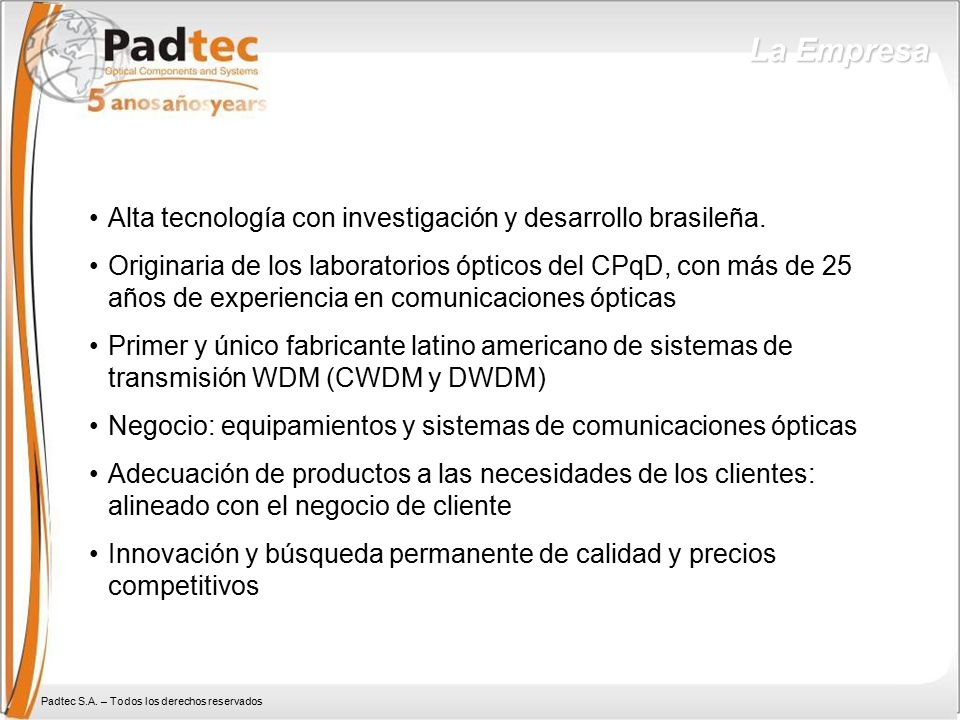

3 La Empresa Alta tecnología con investigación y desarrollo brasileña.
Originaria de los laboratorios ópticos del CPqD, con más de 25 años de experiencia en comunicaciones ópticas Primer y único fabricante latino americano de sistemas de transmisión WDM (CWDM y DWDM) Negocio: equipamientos y sistemas de comunicaciones ópticas Adecuación de productos a las necesidades de los clientes: alineado con el negocio de cliente Innovación y búsqueda permanente de calidad y precios competitivos

4 Cuando Utilizar los Equipos de Padtec
Conversión electro-óptica para señales STM-1, Fast Ethernet y Gigabit Ethernet Adaptación de señales ópticas de fibra multimodo para monomodo Extensión de la distancia de enlaces ópticos y disminución de sitios de regeneración Proveer protección en la capa óptica para señales ópticas digitales o analógicas Aumento de la capacidad de transmisión de la fibra óptica (falta de fibras ópticas disponibles) Conexión de sitios de clientes con varios tipos de protocolos ópticos (STM-N, ESCON, Gigabit Ethernet, FICON, Fiber Channel etc.) Transportar interfaces PDH y SDH de distintas capacidades tanto eléctricas cuanto ópticas Acceso triple play - FTTx

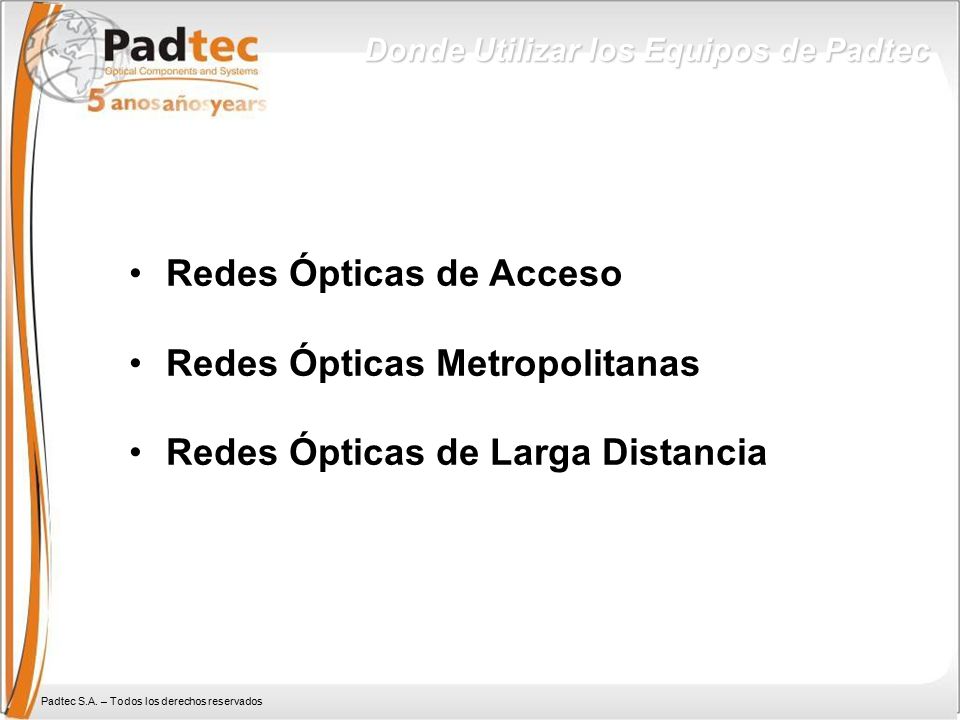

5 Redes Ópticas de Acceso Redes Ópticas Metropolitanas
Donde Utilizar los Equipos de Padtec Redes Ópticas de Acceso Redes Ópticas Metropolitanas Redes Ópticas de Larga Distancia

6 Equipos Ópticos Pasivos Equipos Ópticos Activos
Productos Padtec Equipos Ópticos Pasivos Equipos Ópticos Activos Sistemas xWDM: Plataforma Metropad Equipos SDH (vea presentación especifica) Equipos GPON

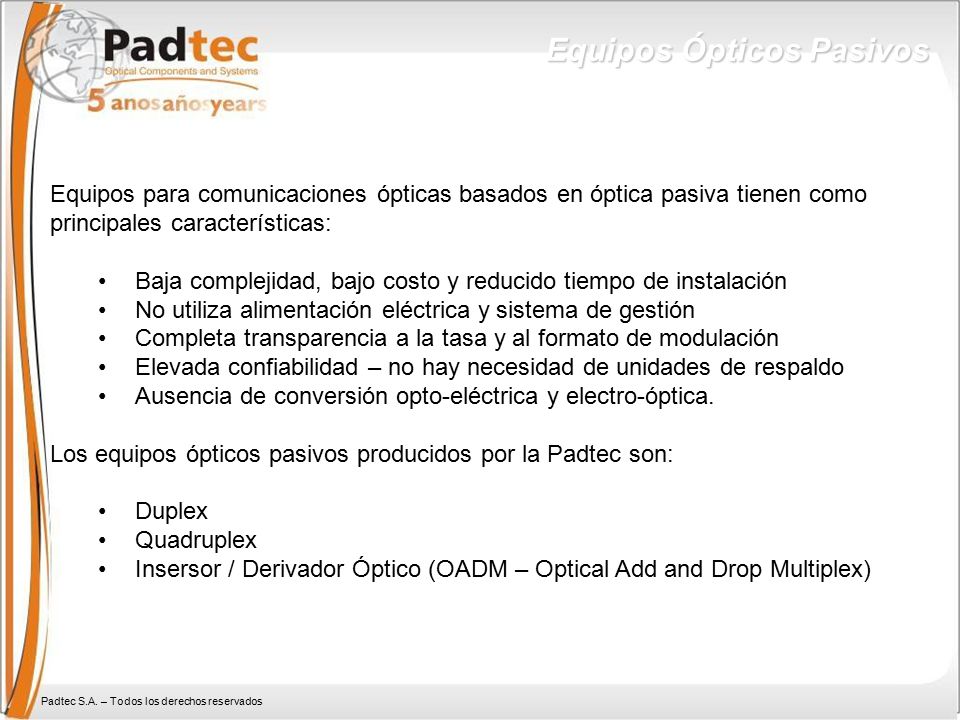

7 Equipos Ópticos Pasivos
Equipos para comunicaciones ópticas basados en óptica pasiva tienen como principales características: Baja complejidad, bajo costo y reducido tiempo de instalación No utiliza alimentación eléctrica y sistema de gestión Completa transparencia a la tasa y al formato de modulación Elevada confiabilidad – no hay necesidad de unidades de respaldo Ausencia de conversión opto-eléctrica y electro-óptica. Los equipos ópticos pasivos producidos por la Padtec son: Duplex Quadruplex Insersor / Derivador Óptico (OADM – Optical Add and Drop Multiplex)

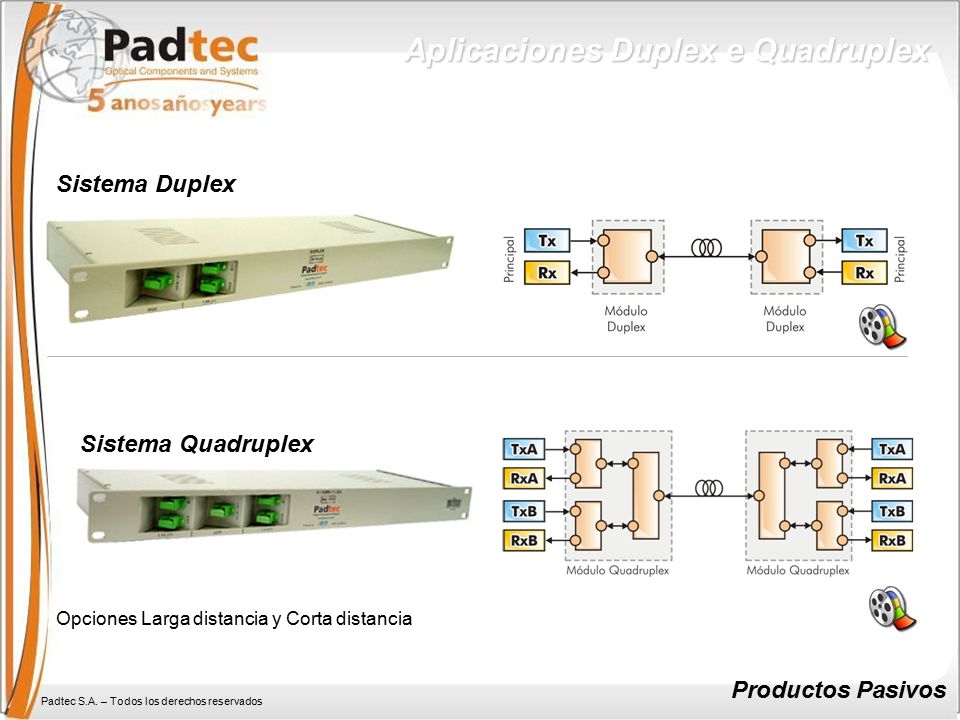

8 Aplicaciones Duplex e Quadruplex
Sistema Duplex Sistema Quadruplex Opciones Larga distancia y Corta distancia Productos Pasivos

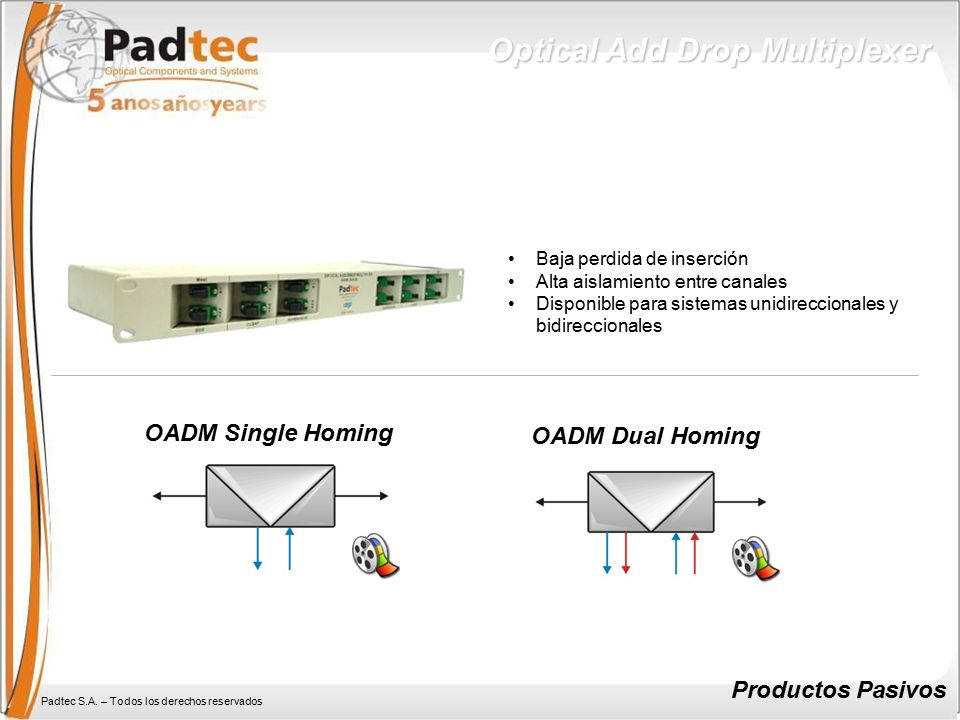

9 Optical Add Drop Multiplexer
Baja perdida de inserción Alta aislamiento entre canales Disponible para sistemas unidireccionales y bidireccionales OADM Single Homing OADM Dual Homing Productos Pasivos

10 Equipos Ópticos Activos
Equipos ópticos que necesitan de conversión O/E o E/O. Proyectados para asegurar elevada flexibilidad a las redes de telecomunicaciones. Alimentación AC o DC Sistema de Gestión por contacto seco Completa transparencia a las tasas de bit y protocolos de la señal Alta confiabilidad Los equipos ópticos activos producidos por la Padtec son: Convertidor multimodo-monomodo Convertidor Electro-Óptico STM-1 Convertidores de Media Transpondedor de longitud de onda Quadruplex con Transpondedor Sistema de Protección Óptica Amplificadores Ópticos

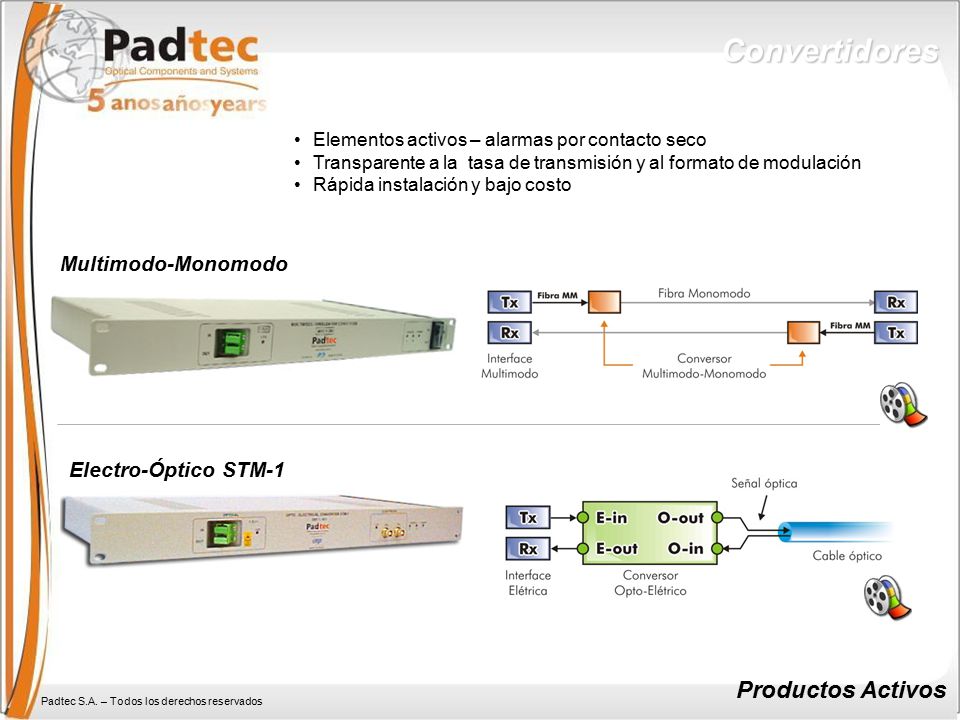

11 Convertidores Productos Activos Multimodo-Monomodo
Elementos activos – alarmas por contacto seco Transparente a la tasa de transmisión y al formato de modulación Rápida instalación y bajo costo Multimodo-Monomodo Electro-Óptico STM-1 Productos Activos

12 Convertidores MC01 MCGE Productos Activos Conversores de Media
señal Ethernet 10/100Base-TX señal 100Base-FX MCGE señal Ethernet 1000Base-T señal 1000Base-SX/LX Productos Activos

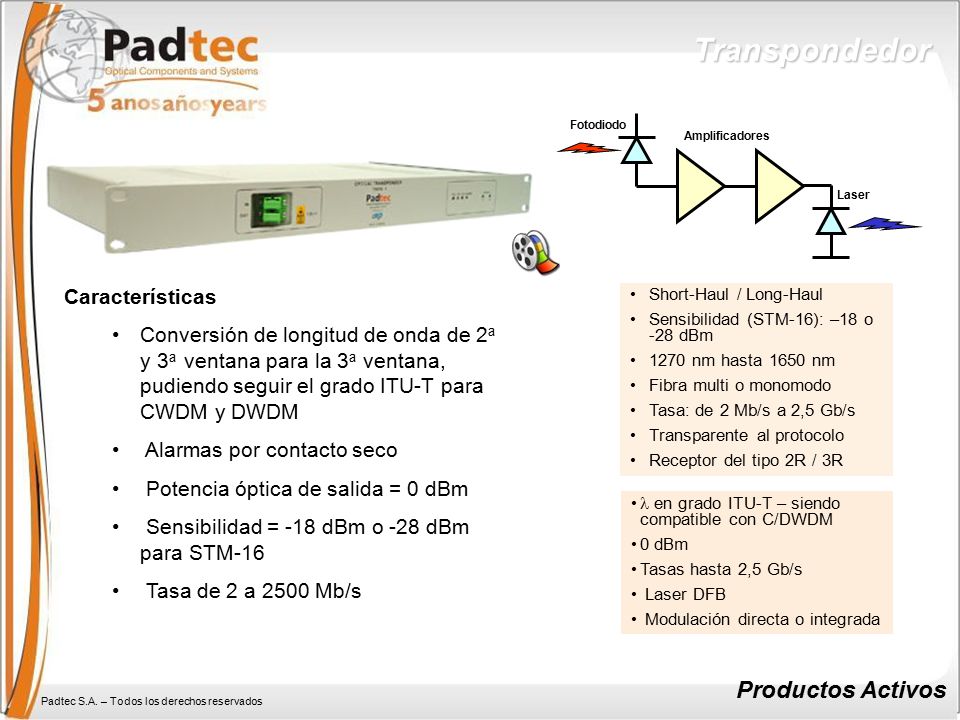

13 Transpondedor Productos Activos Características
Fotodiodo Amplificadores Laser Características Conversión de longitud de onda de 2a y 3a ventana para la 3a ventana, pudiendo seguir el grado ITU-T para CWDM y DWDM Alarmas por contacto seco Potencia óptica de salida = 0 dBm Sensibilidad = -18 dBm o -28 dBm para STM-16 Tasa de 2 a 2500 Mb/s Short-Haul / Long-Haul Sensibilidad (STM-16): –18 o -28 dBm 1270 nm hasta 1650 nm Fibra multi o monomodo Tasa: de 2 Mb/s a 2,5 Gb/s Transparente al protocolo Receptor del tipo 2R / 3R  en grado ITU-T – siendo compatible con C/DWDM 0 dBm Tasas hasta 2,5 Gb/s Laser DFB Modulación directa o integrada Productos Activos

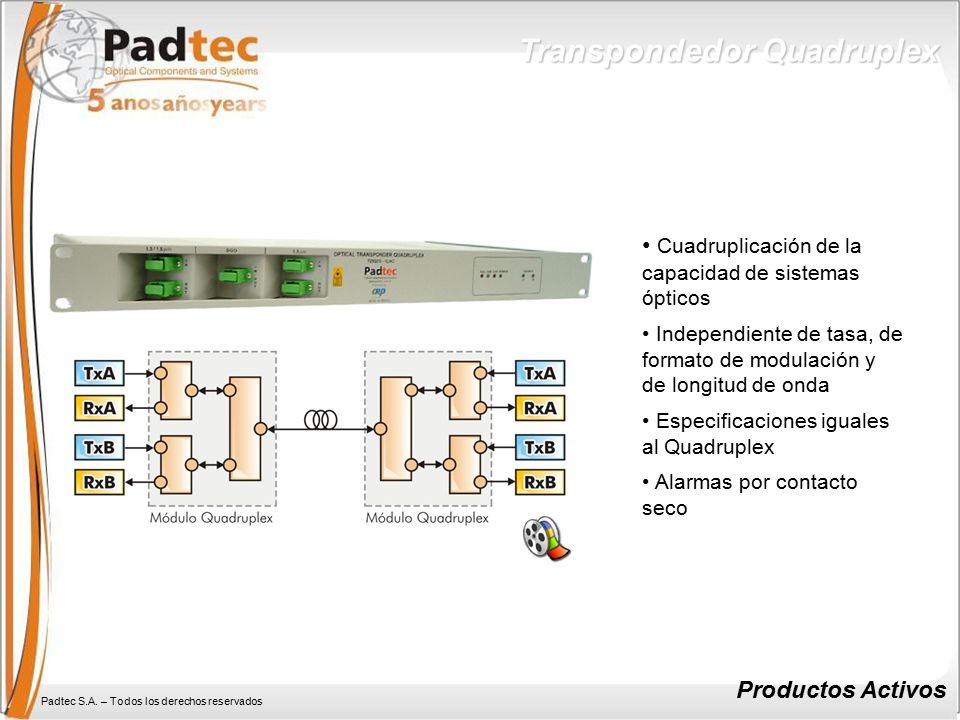

14 Transpondedor Quadruplex
Cuadruplicación de la capacidad de sistemas ópticos Independiente de tasa, de formato de modulación y de longitud de onda Especificaciones iguales al Quadruplex Alarmas por contacto seco Productos Activos

15 Sistema de Protección Óptica
Tiempo de conmutación menor que 10 ms Transparente a protocolos, tasas y número de longitudes de onda Compatible con sistemas unidireccionales y bidireccionales Sistema de Gestión y monitoreo por contacto seco. Productos Activos

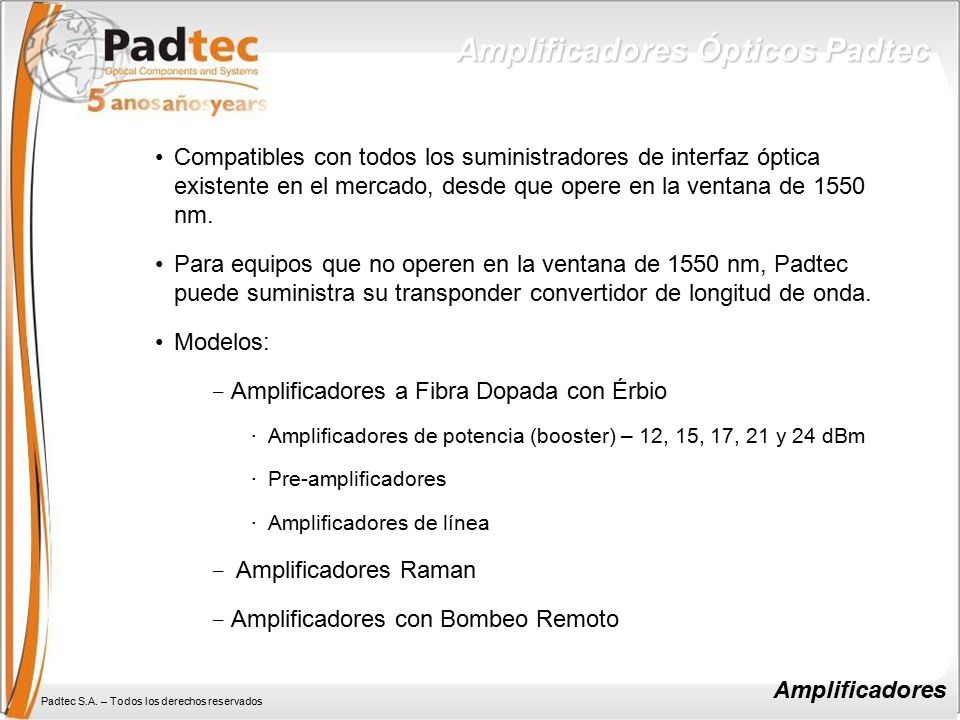

16 Amplificadores Ópticos Padtec
Compatibles con todos los suministradores de interfaz óptica existente en el mercado, desde que opere en la ventana de nm. Para equipos que no operen en la ventana de 1550 nm, Padtec puede suministra su transponder convertidor de longitud de onda. Modelos: Amplificadores a Fibra Dopada con Érbio Amplificadores de potencia (booster) – 12, 15, 17, 21 y 24 dBm Pre-amplificadores Amplificadores de línea Amplificadores Raman Amplificadores con Bombeo Remoto Amplificadores

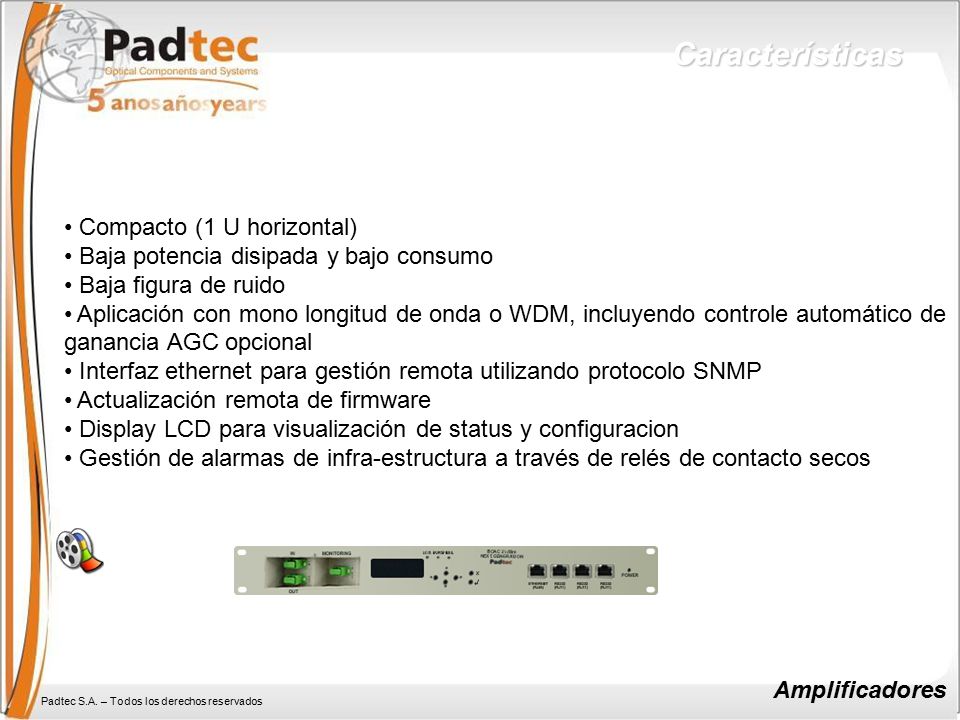

17 Características Compacto (1 U horizontal)
Baja potencia disipada y bajo consumo Baja figura de ruido Aplicación con mono longitud de onda o WDM, incluyendo controle automático de ganancia AGC opcional Interfaz ethernet para gestión remota utilizando protocolo SNMP Actualización remota de firmware Display LCD para visualización de status y configuracion Gestión de alarmas de infra-estructura a través de relés de contacto secos Amplificadores

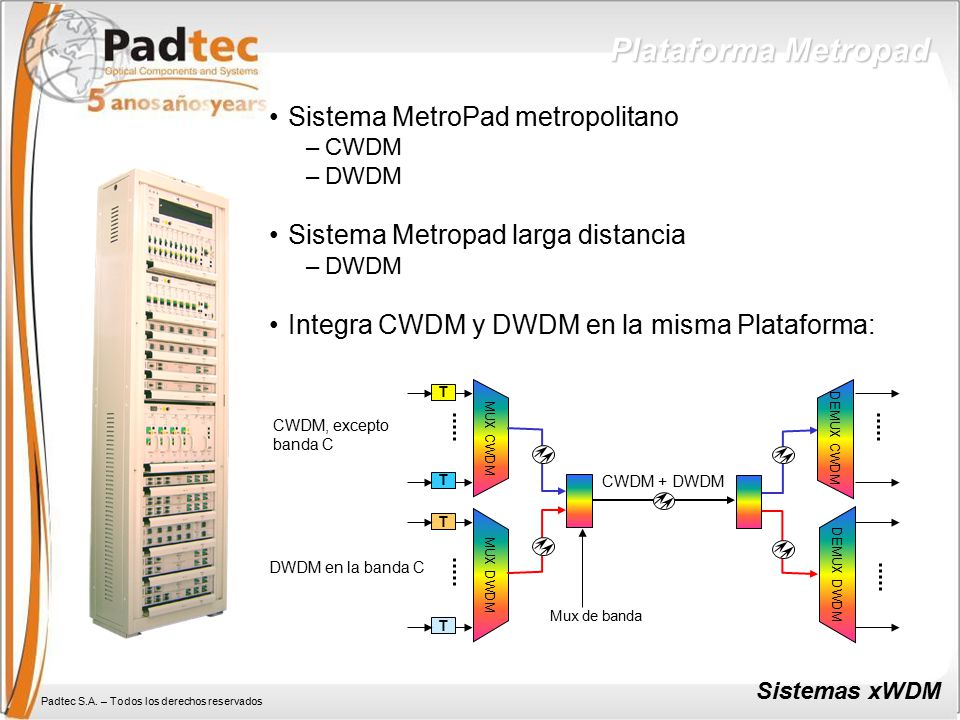

18 Plataforma Metropad Sistema MetroPad metropolitano
CWDM DWDM Sistema Metropad larga distancia Integra CWDM y DWDM en la misma Plataforma: DEMUX DWDM MUX DWDM DWDM en la banda C CWDM + DWDM T Mux de banda MUX CWDM DEMUX CWDM CWDM, excepto banda C Sistemas xWDM

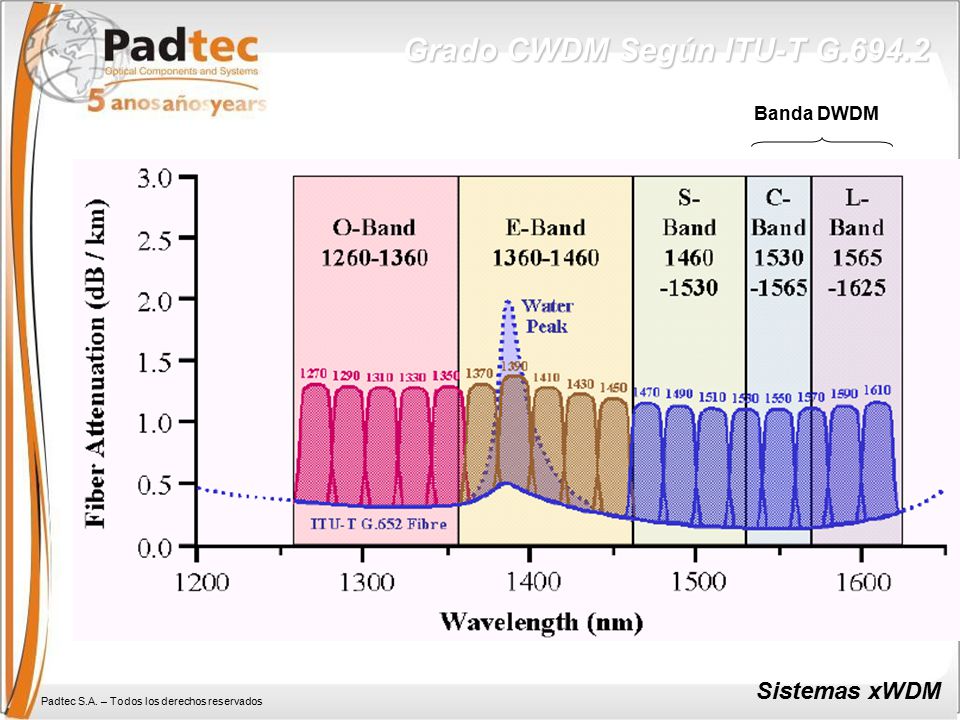

19 Grado CWDM Según ITU-T G.694.2
Banda DWDM Sistemas xWDM

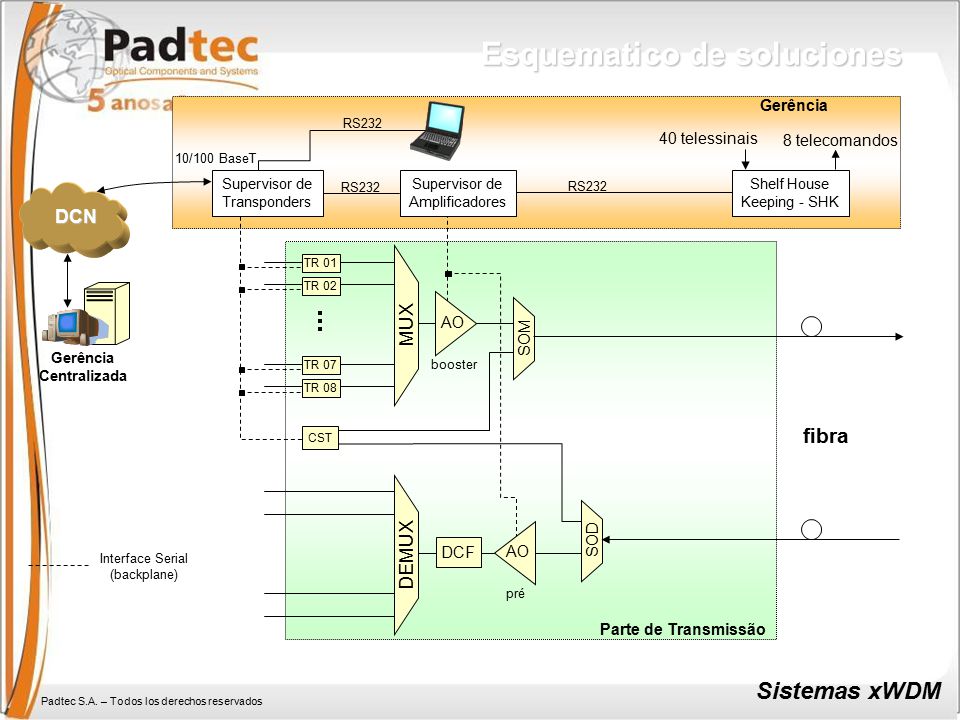

20 Esquematico de soluciones
Gerência RS232 40 telessinais 8 telecomandos 10/100 BaseT Supervisor de Transponders RS232 Supervisor de Amplificadores RS232 Shelf House Keeping - SHK DCN TR 01 TR 02 AO MUX SOM Gerência Centralizada TR 07 booster TR 08 fibra CST AO SOD Interface Serial (backplane) DEMUX DCF pré Parte de Transmissão Sistemas xWDM

21 Esquemático de soluciones
MUX 8 T2 T3 T4 T5 T6 T7 STP CST DEMUX 8 DCN SITE A SITE B 10,5 km 13,4 km Sistema Centralizado de Gerência Sistemas xWDM

22 Plataforma Metropad CWDM

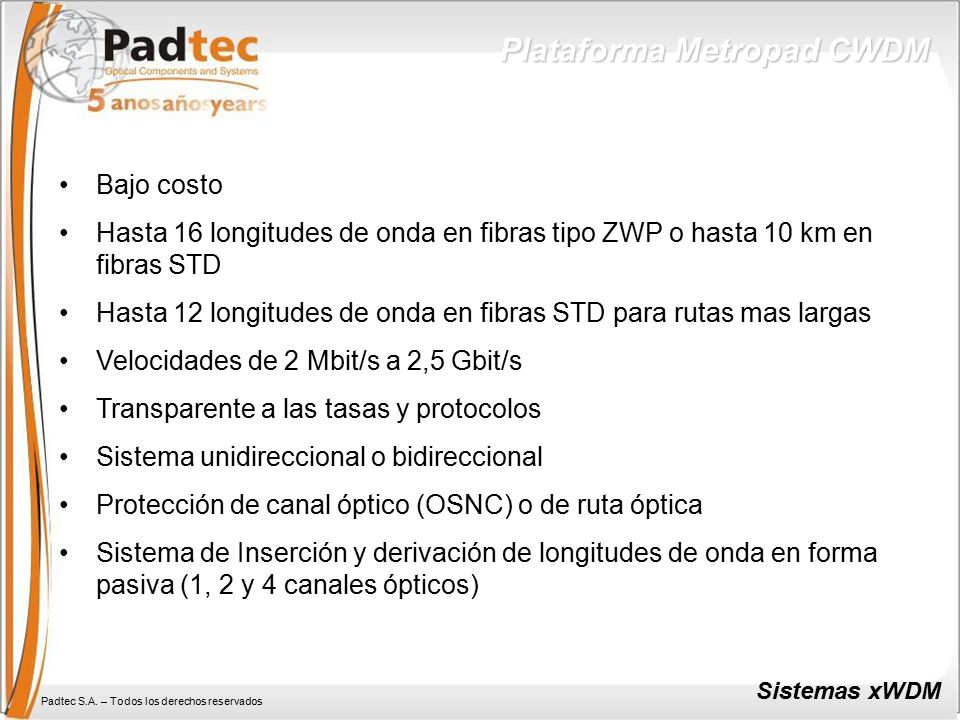

Bajo costo Hasta 16 longitudes de onda en fibras tipo ZWP o hasta 10 km en fibras STD Hasta 12 longitudes de onda en fibras STD para rutas mas largas Velocidades de 2 Mbit/s a 2,5 Gbit/s Transparente a las tasas y protocolos Sistema unidireccional o bidireccional Protección de canal óptico (OSNC) o de ruta óptica Sistema de Inserción y derivación de longitudes de onda en forma pasiva (1, 2 y 4 canales ópticos) Sistemas xWDM

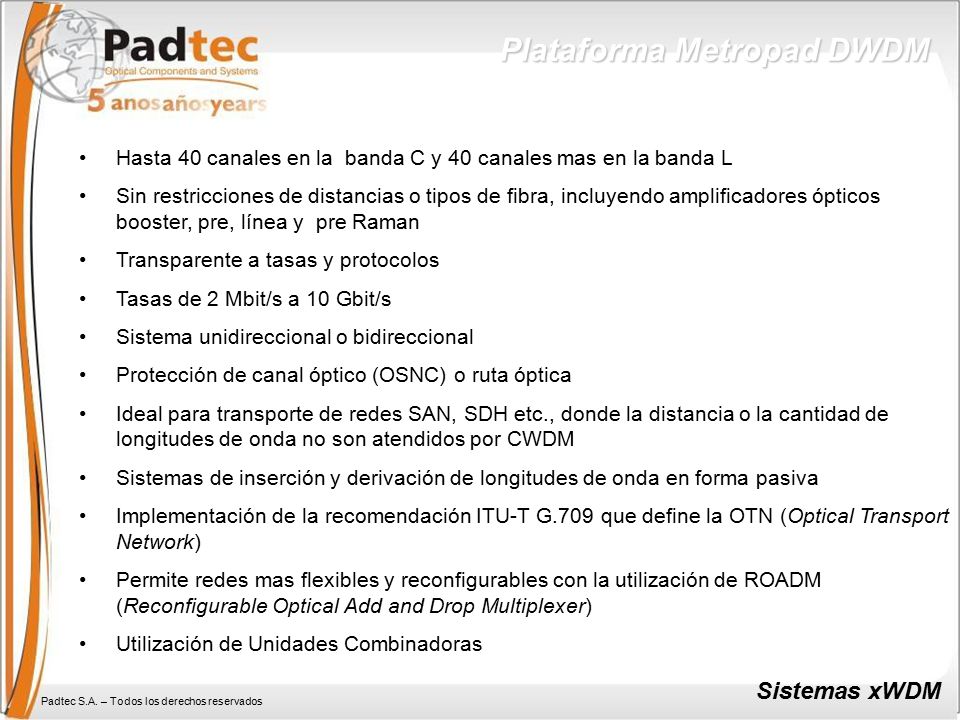

23 Plataforma Metropad DWDM
Hasta 40 canales en la banda C y 40 canales mas en la banda L Sin restricciones de distancias o tipos de fibra, incluyendo amplificadores ópticos booster, pre, línea y pre Raman Transparente a tasas y protocolos Tasas de 2 Mbit/s a 10 Gbit/s Sistema unidireccional o bidireccional Protección de canal óptico (OSNC) o ruta óptica Ideal para transporte de redes SAN, SDH etc., donde la distancia o la cantidad de longitudes de onda no son atendidos por CWDM Sistemas de inserción y derivación de longitudes de onda en forma pasiva Implementación de la recomendación ITU-T G.709 que define la OTN (Optical Transport Network) Permite redes mas flexibles y reconfigurables con la utilización de ROADM (Reconfigurable Optical Add and Drop Multiplexer) Utilización de Unidades Combinadoras Sistemas xWDM

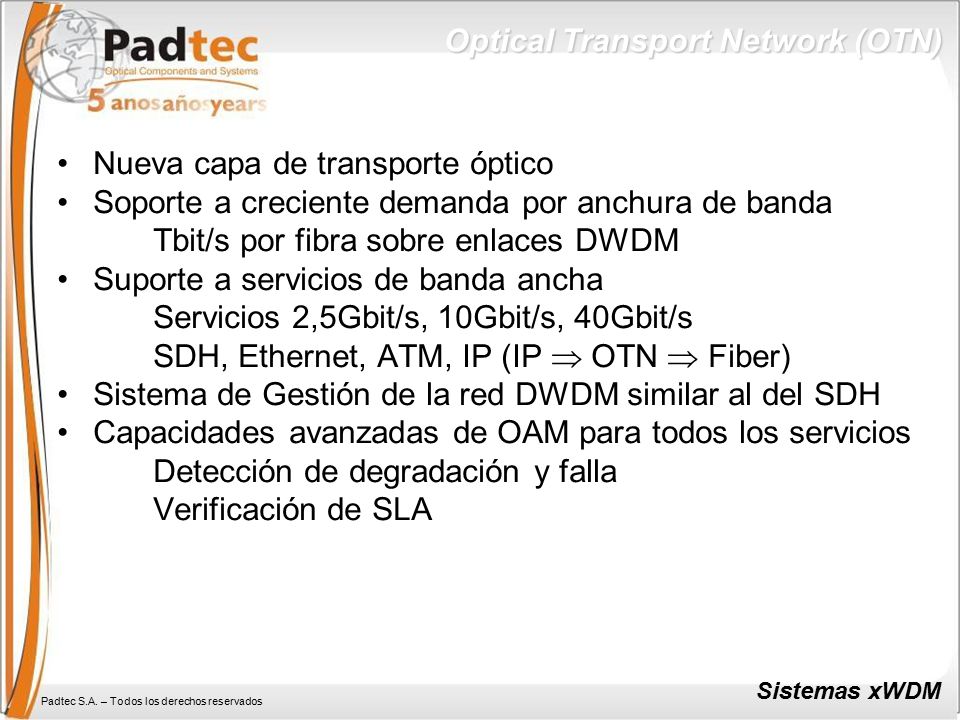

24 Optical Transport Network (OTN)
Nueva capa de transporte óptico Soporte a creciente demanda por anchura de banda Tbit/s por fibra sobre enlaces DWDM Suporte a servicios de banda ancha Servicios 2,5Gbit/s, 10Gbit/s, 40Gbit/s SDH, Ethernet, ATM, IP (IP  OTN  Fiber) Sistema de Gestión de la red DWDM similar al del SDH Capacidades avanzadas de OAM para todos los servicios Detección de degradación y falla Verificación de SLA OAM: Operação Administração & Manutenção Sistemas xWDM

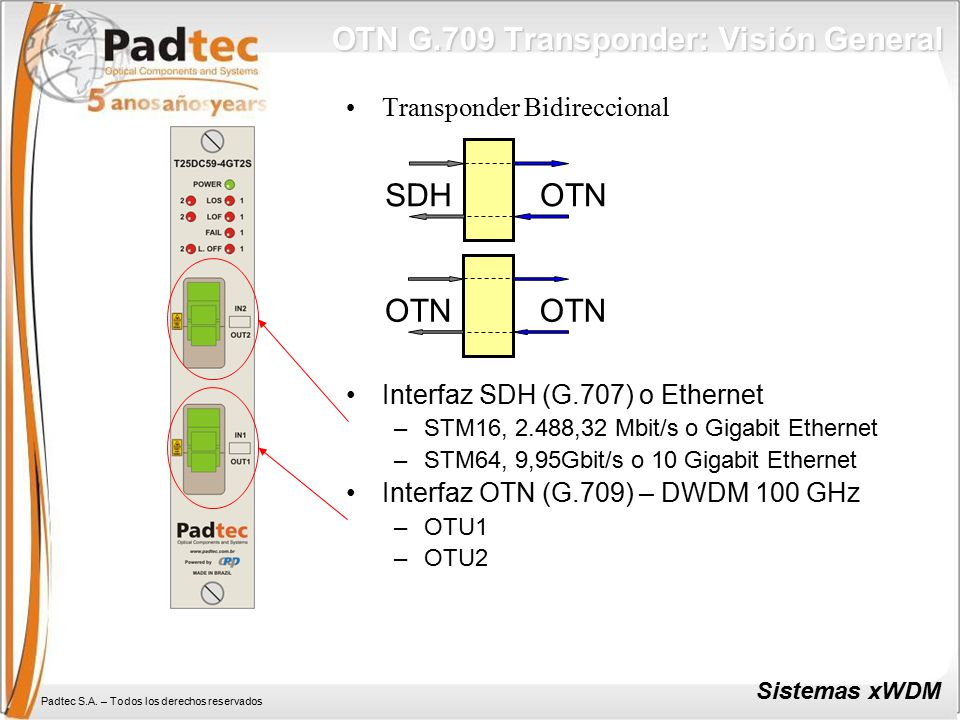

25 OTN G.709 Transponder: Visión General
Transponder Bidireccional Interfaz SDH (G.707) o Ethernet STM16, 2.488,32 Mbit/s o Gigabit Ethernet STM64, 9,95Gbit/s o 10 Gigabit Ethernet Interfaz OTN (G.709) – DWDM 100 GHz OTU1 OTU2 SDH OTN OTN Sistemas xWDM

26 OTN G.709 Transponder: Visión General

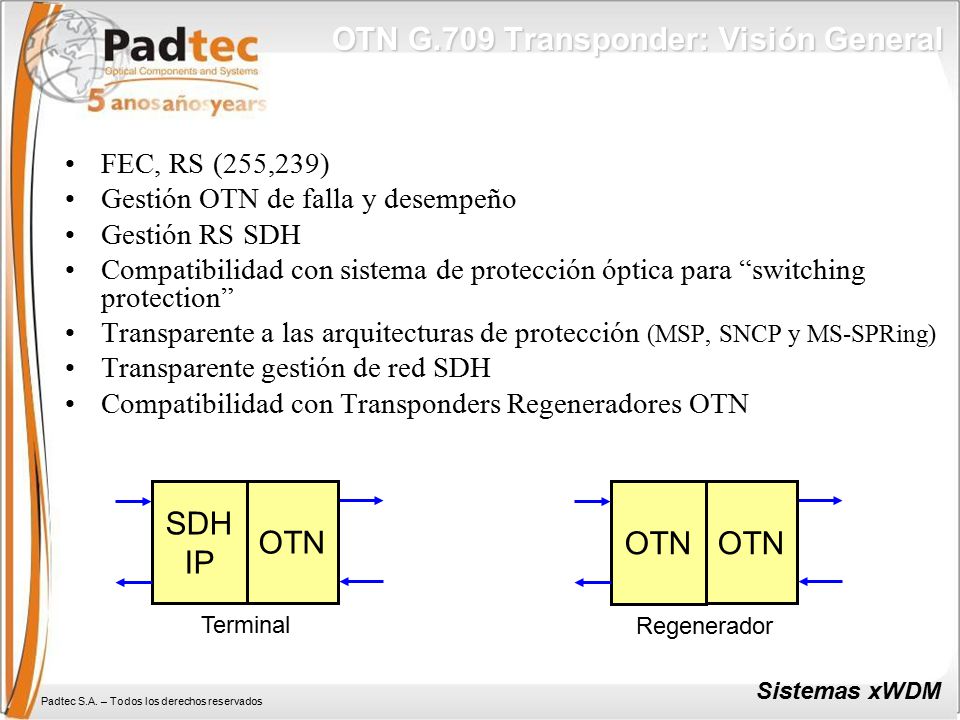

FEC, RS (255,239) Gestión OTN de falla y desempeño Gestión RS SDH Compatibilidad con sistema de protección óptica para “switching protection” Transparente a las arquitecturas de protección (MSP, SNCP y MS-SPRing) Transparente gestión de red SDH Compatibilidad con Transponders Regeneradores OTN Nosso FEC antigo trabalhava com o código RS(255,244) BER de entrada BER de saída 1E E-20 SDH IP OTN OTN OTN Terminal Regenerador Sistemas xWDM

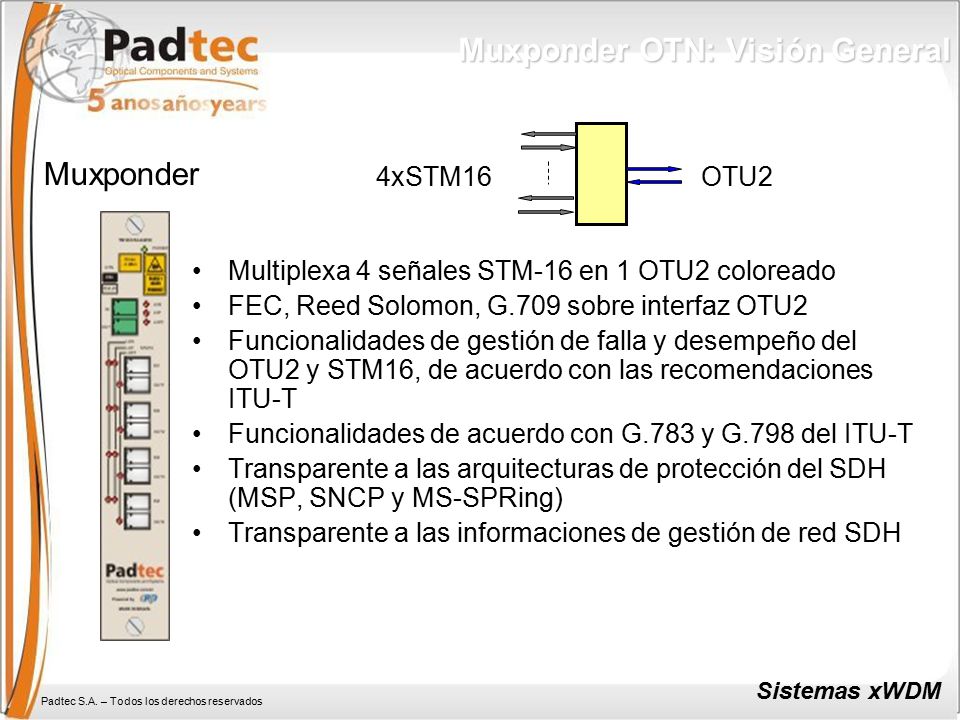

27 Muxponder OTN: Visión General
4xSTM16 OTU2 Multiplexa 4 señales STM-16 en 1 OTU2 coloreado FEC, Reed Solomon, G.709 sobre interfaz OTU2 Funcionalidades de gestión de falla y desempeño del OTU2 y STM16, de acuerdo con las recomendaciones ITU-T Funcionalidades de acuerdo con G.783 y G.798 del ITU-T Transparente a las arquitecturas de protección del SDH (MSP, SNCP y MS-SPRing) Transparente a las informaciones de gestión de red SDH Sistemas xWDM

28 Combinador 8x 10G OTN 8x GbE/FC/Ficon/Escon OTU-2

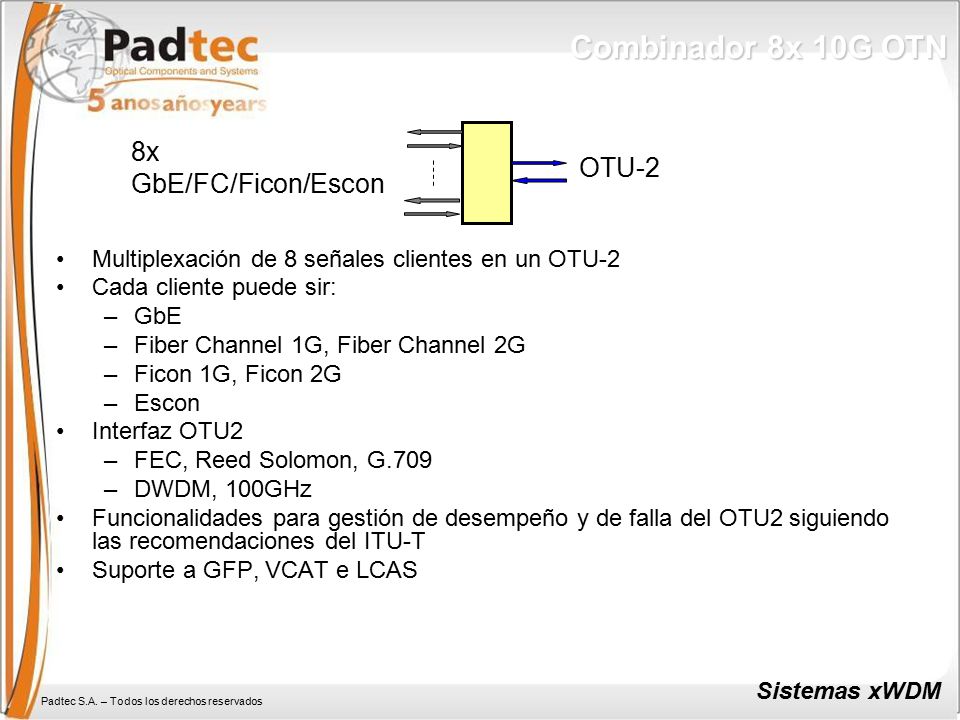

Multiplexación de 8 señales clientes en un OTU-2 Cada cliente puede sir: GbE Fiber Channel 1G, Fiber Channel 2G Ficon 1G, Ficon 2G Escon Interfaz OTU2 FEC, Reed Solomon, G.709 DWDM, 100GHz Funcionalidades para gestión de desempeño y de falla del OTU2 siguiendo las recomendaciones del ITU-T Suporte a GFP, VCAT e LCAS Sistemas xWDM

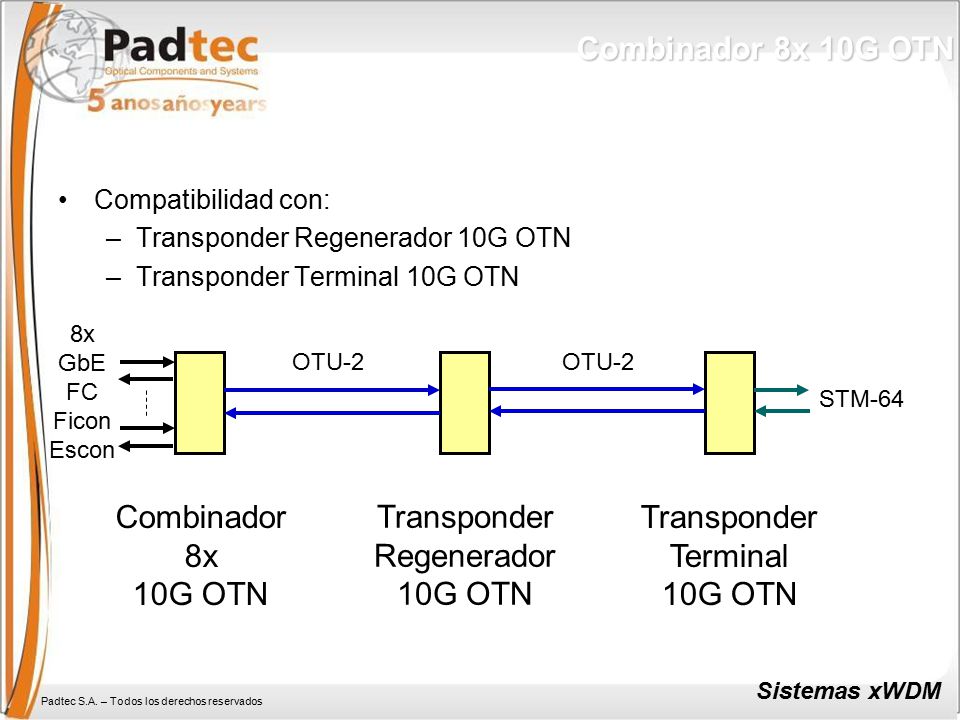

29 Combinador 8x 10G OTN Combinador 8x 10G OTN Transponder Regenerador
Compatibilidad con: Transponder Regenerador 10G OTN Transponder Terminal 10G OTN 8x GbE FC Ficon Escon OTU-2 OTU-2 STM-64 Combinador 8x 10G OTN Transponder Regenerador 10G OTN Transponder Terminal 10G OTN Sistemas xWDM

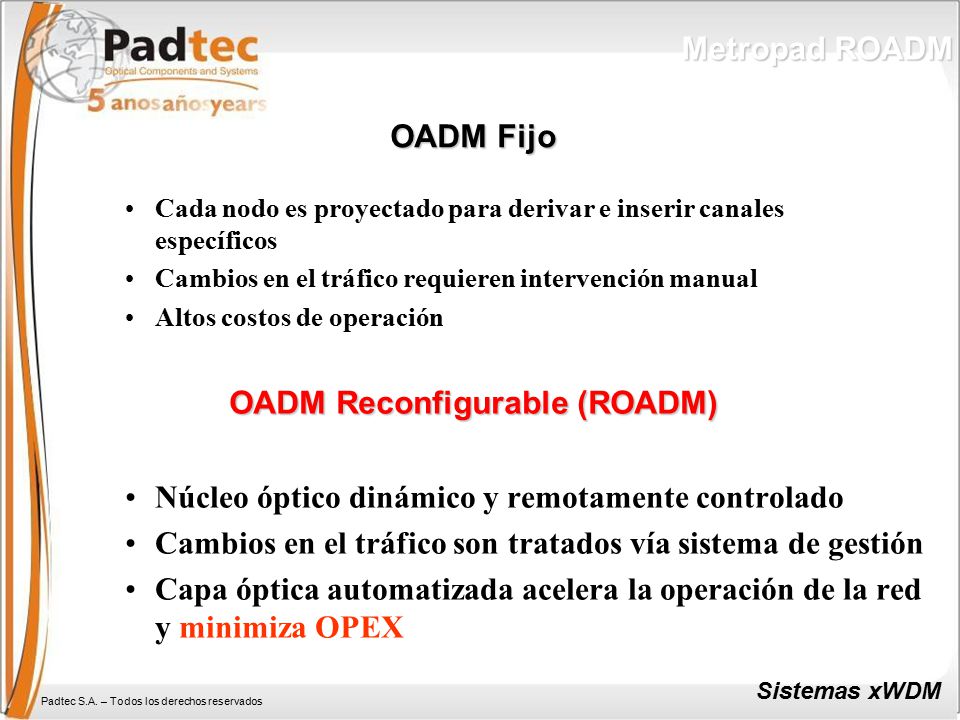

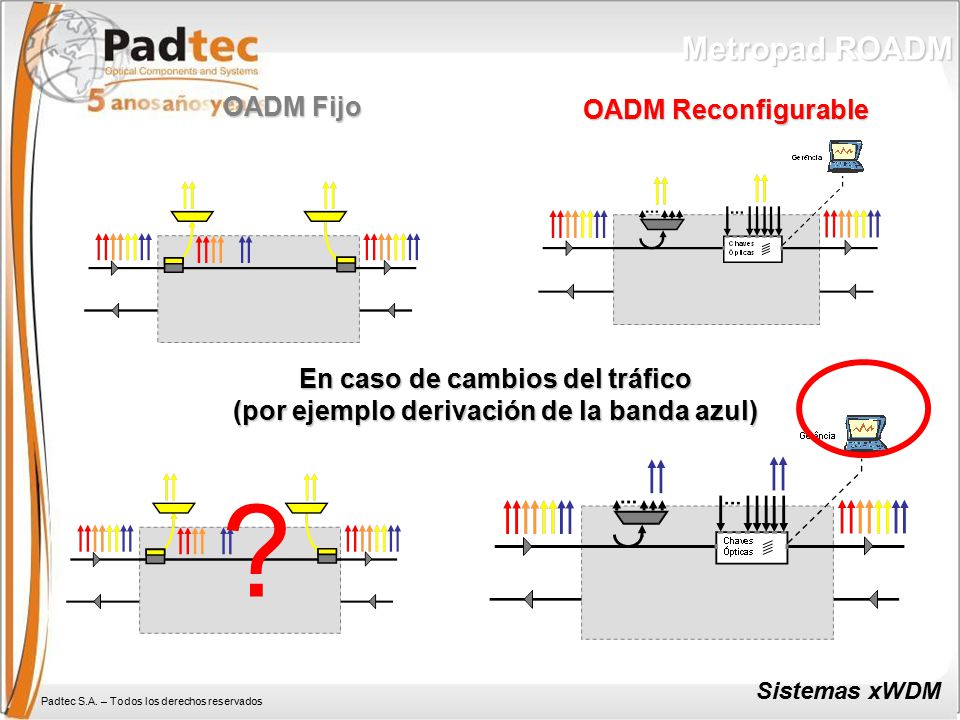

30 OADM Reconfigurable (ROADM)
Metropad ROADM OADM Fijo Cada nodo es proyectado para derivar e inserir canales específicos Cambios en el tráfico requieren intervención manual Altos costos de operación OADM Reconfigurable (ROADM) Núcleo óptico dinámico y remotamente controlado Cambios en el tráfico son tratados vía sistema de gestión Capa óptica automatizada acelera la operación de la red y minimiza OPEX Sistemas xWDM

31 ? Metropad ROADM OADM Fijo OADM Reconfigurable
En caso de cambios del tráfico (por ejemplo derivación de la banda azul) ? Sistemas xWDM

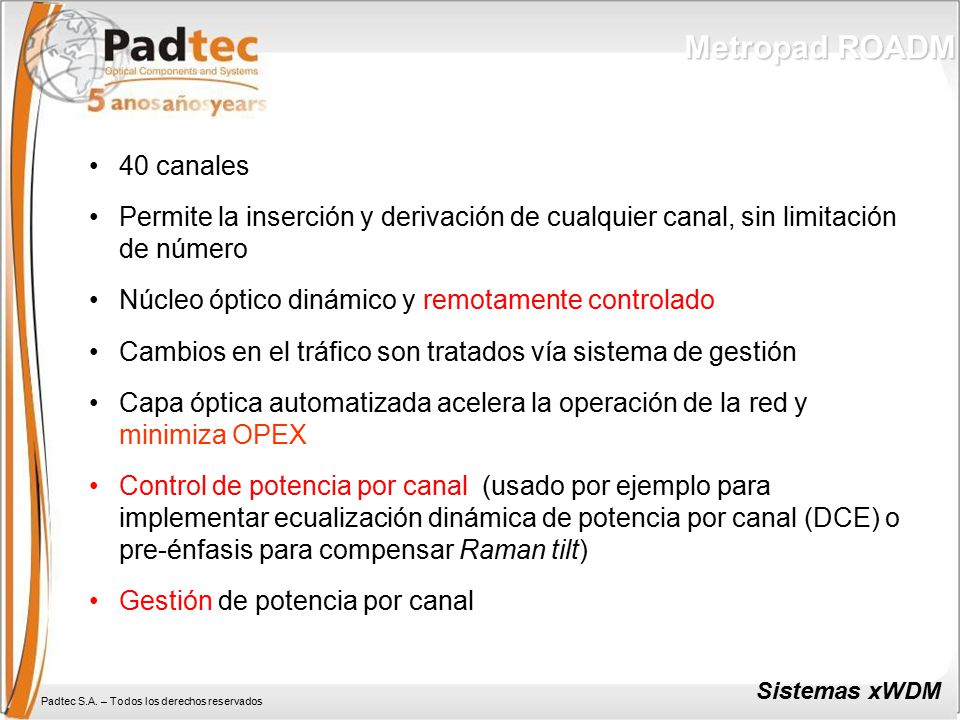

32 Metropad ROADM 40 canales
Permite la inserción y derivación de cualquier canal, sin limitación de número Núcleo óptico dinámico y remotamente controlado Cambios en el tráfico son tratados vía sistema de gestión Capa óptica automatizada acelera la operación de la red y minimiza OPEX Control de potencia por canal (usado por ejemplo para implementar ecualización dinámica de potencia por canal (DCE) o pre-énfasis para compensar Raman tilt) Gestión de potencia por canal Sistemas xWDM

33 Ejemplo de Integración CWDM y DWDM

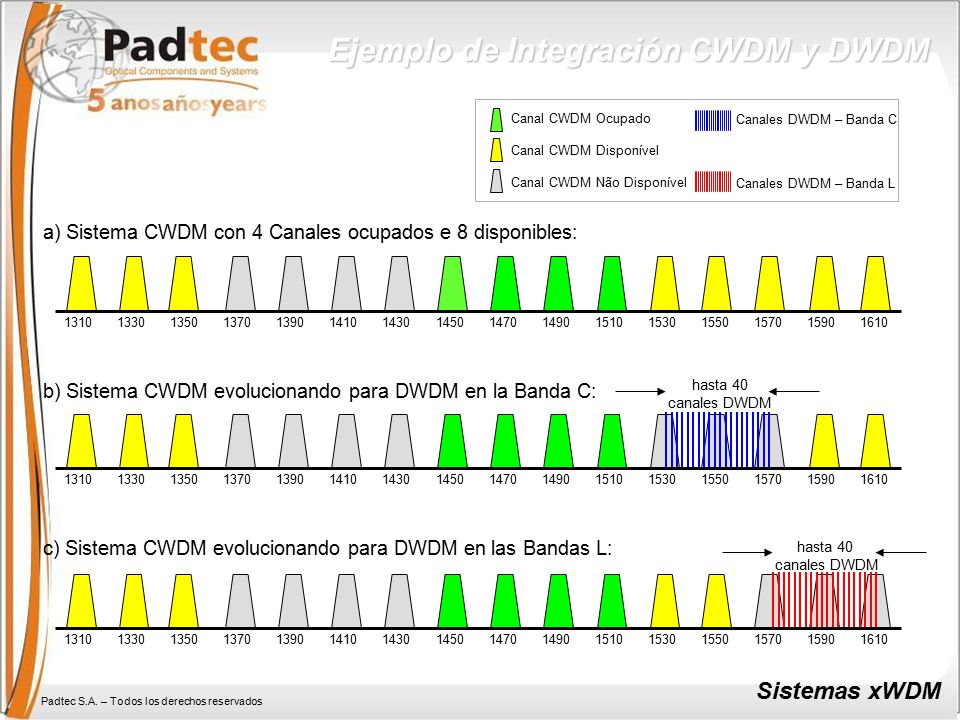

Canal CWDM Ocupado Canal CWDM Disponível Canal CWDM Não Disponível Canales DWDM – Banda C Canales DWDM – Banda L 1310 1330 1350 1450 1430 1410 1390 1370 1470 1550 1530 1510 1490 1570 1590 1610 a) Sistema CWDM con 4 Canales ocupados e 8 disponibles: 1310 1330 1350 1450 1430 1410 1390 1370 1470 1550 1530 1510 1490 1570 1590 1610 b) Sistema CWDM evolucionando para DWDM en la Banda C: hasta 40 canales DWDM 1310 1330 1350 1450 1430 1410 1390 1370 1470 1550 1530 1510 1490 1570 1590 1610 c) Sistema CWDM evolucionando para DWDM en las Bandas L: hasta 40 canales DWDM Sistemas xWDM

34 Tipos de PON (Passive Optical Network) APON: ATM PON
GPON - Introducción Tipos de PON (Passive Optical Network) APON: ATM PON BPON: Broadband PON EPON: Ethernet PON GPON: Gigabit-capable PON PON & FTTx Update APON, BPON, EPON & GPON There are several different PON standards – and a corresponding alphabet soup of acronyms – as a result of the continuing evolution of PON technologies over the last 20 years or so. The formation of the Full Service Access Network (FSAN) Group in the mid-1990s gave much of the impetus to the development of standards suitable for mass-market deployment. The first PON standard was APON (ATM PON), which used ATM encapsulation of the transported data and was aimed primarily at business applications. APON was quickly followed by BPON. BPON (Broadband PON) is the form of PON being almost exclusively rolled out today. It has largely replaced APON in PON deployments because of its superior features. For example, it has survivability, WDM support for video overlay, higher upstream bandwidths, and dynamic upstream bandwidth allocation, which APON does not. BPON can be run at 622 Mbit/s or 1.2 Gbit/s. EPON (Ethernet PON) was standardized in mid-2004 and is the Institute of Electrical and Electronics Engineers Inc. (IEEE) Ethernet in the First Mile (EFM) standard. It runs at 1.25 Gbit/s symmetric and is suitable for data services. And, of course, it uses Ethernet rather than ATM data encapsulation. “The idea of EFM was to combine Ethernet and PON technologies to provide a most cost-effective and high-performance access technology. Since the architecture combines the point-to-multipoint technology inherent in the original Ethernet technology (based on coaxial cable), it was a straightforward adaptation of Ethernet through the PON, and it became commercially viable very quickly after the ratification of the standard.” GPON (Gigabit PON) is under development by the same ITU and FSAN groups that developed BPON, and there are a couple of suppliers delivering early versions of GPON today. It looks as if North America, where there is a lot of BPON being rolled out, will favor GPON, because it is an evolution of BPON. GPON will support Ethernet in addition to ATM for the Layer 2 data encapsulation, and it will offer enhanced security. The introduction of the ONT management and control interface (OMCI) specification, adopted in April 2004, largely completes the work for the basic set of GPON specifications. So standards-compliant products should start appearing in 2005, and mass-market deployment should begin in 2006. In the market, the battle between BPON and EPON continues, with BPON making up 84 percent of all PON subscribers in Asia in However, EPON is being rolled out so fast in market-leading Japan that it will overtake Japan’s BPON subscriber base in NTT East and NTT West together have more than a million subscribers – more than two thirds of the world’s PON subscribers – and these providers are now switching to Gigabit Ethernet PON (GEPON, a form of EPON) almost exclusively. BPON is the PON technology gorilla in North America, making up 81 percent of North American PON revenue in 2004, and will continue its reign through 2006, when its successor, GPON, becomes more available. GPON is a flexible option for providers because it is designed to handle Ethernet, IP, and ATM traffic, and can stream video over IP or a separate analog wavelength. GPON offers roughly twice the capacity of EPON. EPON is firmly entrenched in much of Asia, but GPON is gaining momentum in North America, Europe, and several Asian countries, with China a good possibility, where analog video is an issue. By 2008, North America will account for 43 percent of worldwide PON revenue (where GPON dominates), and Asia will account for 39 percent of worldwide revenue (where EPON dominates). GPON

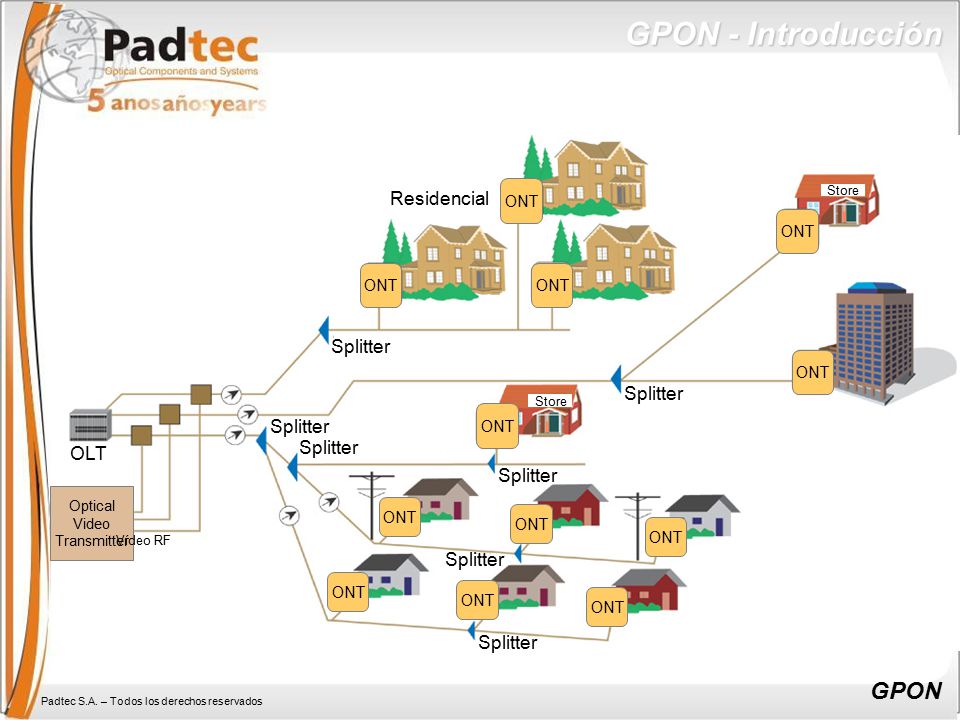

35 GPON - Introducción GPON Residencial Splitter OLT ONT Optical Video
Transmitter OLT Store Vídeo RF GPON

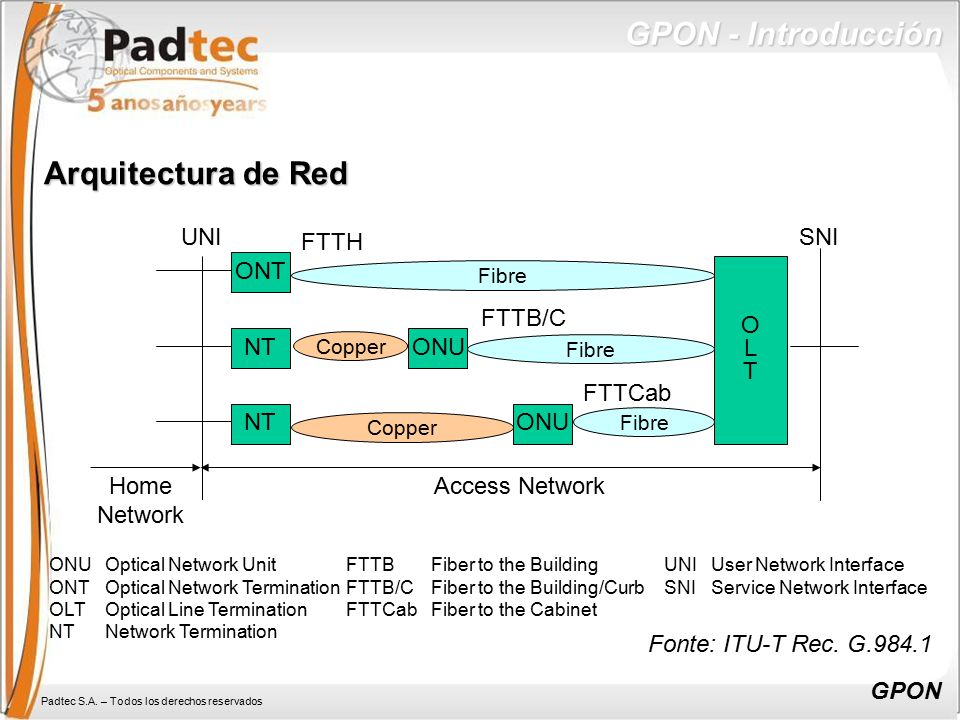

36 GPON - Introducción Arquitectura de Red UNI FTTH SNI ONT O L T FTTB/C
Fibre O L T FTTB/C NT Copper ONU Fibre FTTCab NT ONU Copper Fibre A parte óptica da rede pode ser ativa ou passiva e a arquitetura pode ser ponto a ponto ou ponto multi-ponto. OLT: Provê a interface de rede (SNI) da rede óptica de acesso. É conectada a uma ou mais redes ópticas de distribuição. ONT: Funções de porta do usuário e porta de conexão para a rede óptica de distribuição. ONU: Provê (diretamente ou remotamente) a interface do lado do usuário da rede óptica de acesso e é conectada à rede óptica de distribuição. Em geral há uma relação de um para muitos entre a OLT e as ONU/ONTs. UNI: User Network Interface SNI: Service Node Interface FTTH: Indor ONT, manutenção fácil, preços baixos e elevada produção são necessários. FTTCab: Atende de 8 a 24 clientes. Home Network Access Network ONU Optical Network Unit ONT Optical Network Termination OLT Optical Line Termination NT Network Termination FTTB Fiber to the Building FTTB/C Fiber to the Building/Curb FTTCab Fiber to the Cabinet UNI User Network Interface SNI Service Network Interface Fonte: ITU-T Rec. G.984.1 GPON

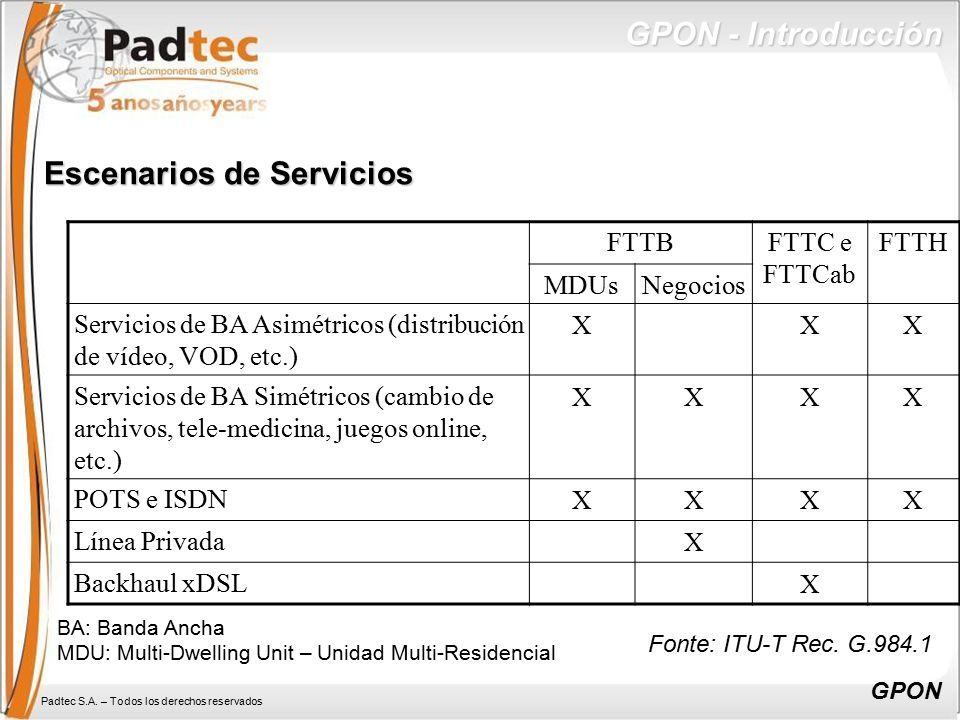

37 Escenarios de Servicios
GPON - Introducción Escenarios de Servicios FTTB FTTC e FTTCab FTTH MDUs Negocios Servicios de BA Asimétricos (distribución de vídeo, VOD, etc.) X Servicios de BA Simétricos (cambio de archivos, tele-medicina, juegos online, etc.) POTS e ISDN Línea Privada Backhaul xDSL BA: Banda Ancha MDU: Multi-Dwelling Unit – Unidad Multi-Residencial Fonte: ITU-T Rec. G.984.1 GPON

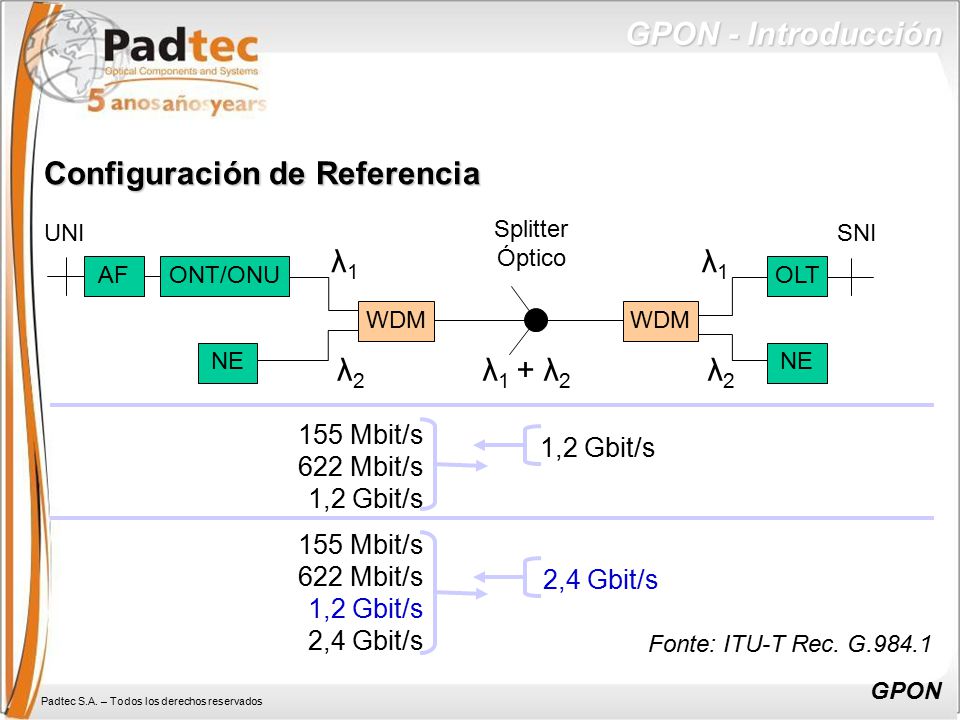

38 Configuración de Referencia
GPON - Introducción Configuración de Referencia UNI Splitter Óptico SNI λ1 λ1 AF ONT/ONU OLT WDM WDM NE λ2 λ1 + λ2 λ2 NE 155 Mbit/s 622 Mbit/s 1,2 Gbit/s 1,2 Gbit/s 155 Mbit/s 622 Mbit/s 1,2 Gbit/s 2,4 Gbit/s 2,4 Gbit/s Fonte: ITU-T Rec. G.984.1 GPON

39 Atraso Medio de Transferencia de la Señal Split Ratio

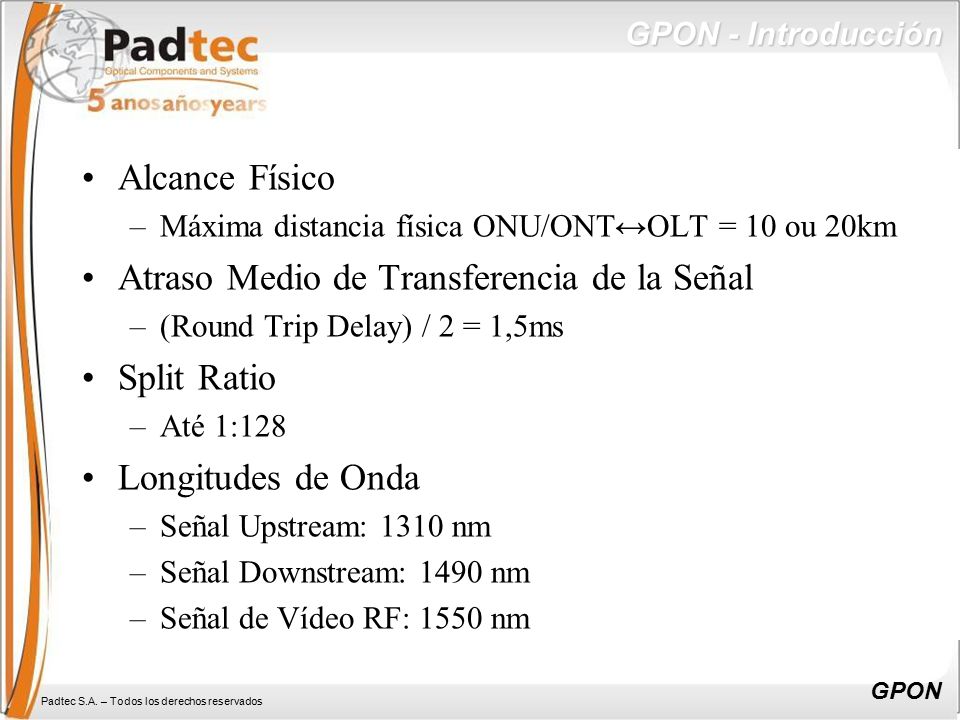

GPON - Introducción Alcance Físico Máxima distancia física ONU/ONT↔OLT = 10 ou 20km Atraso Medio de Transferencia de la Señal (Round Trip Delay) / 2 = 1,5ms Split Ratio Até 1:128 Longitudes de Onda Señal Upstream: 1310 nm Señal Downstream: 1490 nm Señal de Vídeo RF: 1550 nm GPON

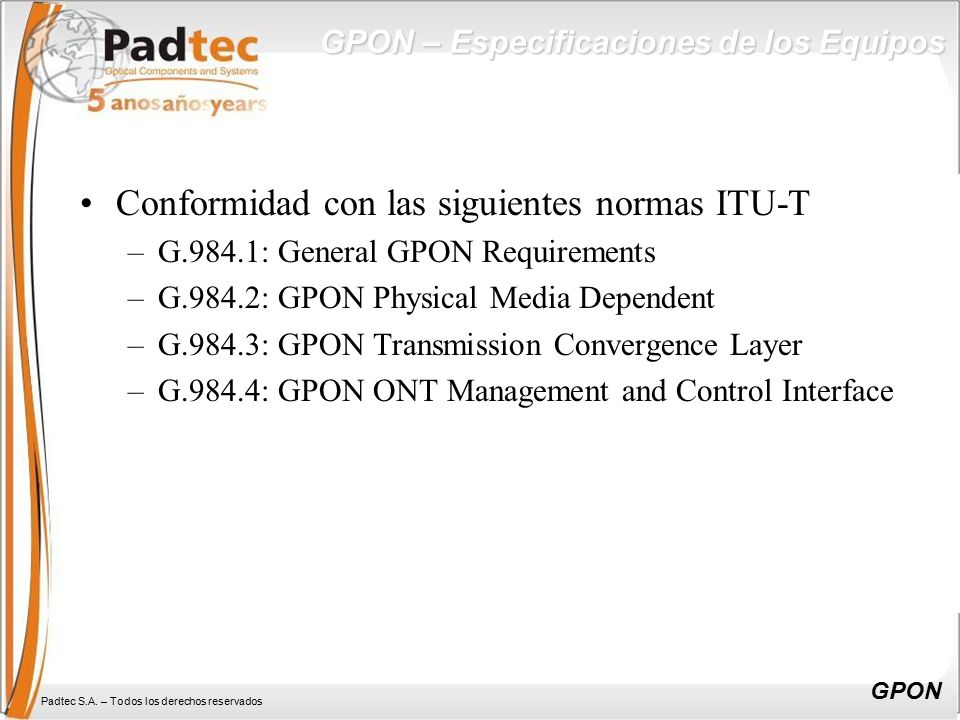

40 GPON – Especificaciones de los Equipos
Conformidad con las siguientes normas ITU-T G.984.1: General GPON Requirements G.984.2: GPON Physical Media Dependent G.984.3: GPON Transmission Convergence Layer G.984.4: GPON ONT Management and Control Interface GPON

41 Switch externo al chassis
GPON - OLT OLT Mecánica 19’’ 4U de configuración modular Tarjeta GPON (acceso a los puertos por el panel frontal) 2 puertos GPON 2 puertos STM-1 (una para cada GPON) 6 puertas GbE (3 para cada GPON) Alimentación -48 V redundante usando 2 slots Alimentación AC en módulo separado de 2U Ambiente climatizado indoor Switch externo al chassis 24 portas 1 GbE 2 portas 10 GbE GPON

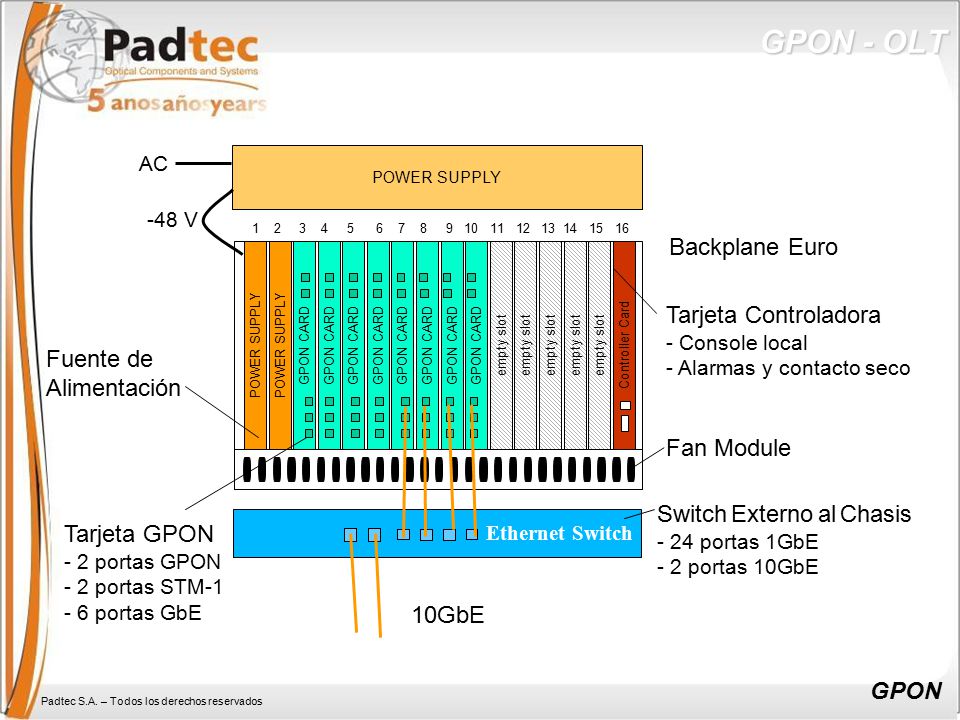

42 GPON - OLT Backplane Euro Tarjeta Controladora Fuente de Alimentación
POWER SUPPLY -48 V Backplane Euro Tarjeta Controladora - Console local - Alarmas y contacto seco Fuente de Alimentación POWER SUPPLY POWER SUPPLY GPON CARD GPON CARD GPON CARD GPON CARD GPON CARD GPON CARD GPON CARD GPON CARD empty slot empty slot empty slot empty slot empty slot Controller Card Fan Module Switch Externo al Chasis - 24 portas 1GbE - 2 portas 10GbE Tarjeta GPON 2 portas GPON 2 portas STM-1 6 portas GbE Ethernet Switch 10GbE GPON

43 ONT para Small Business Unit (SBU)

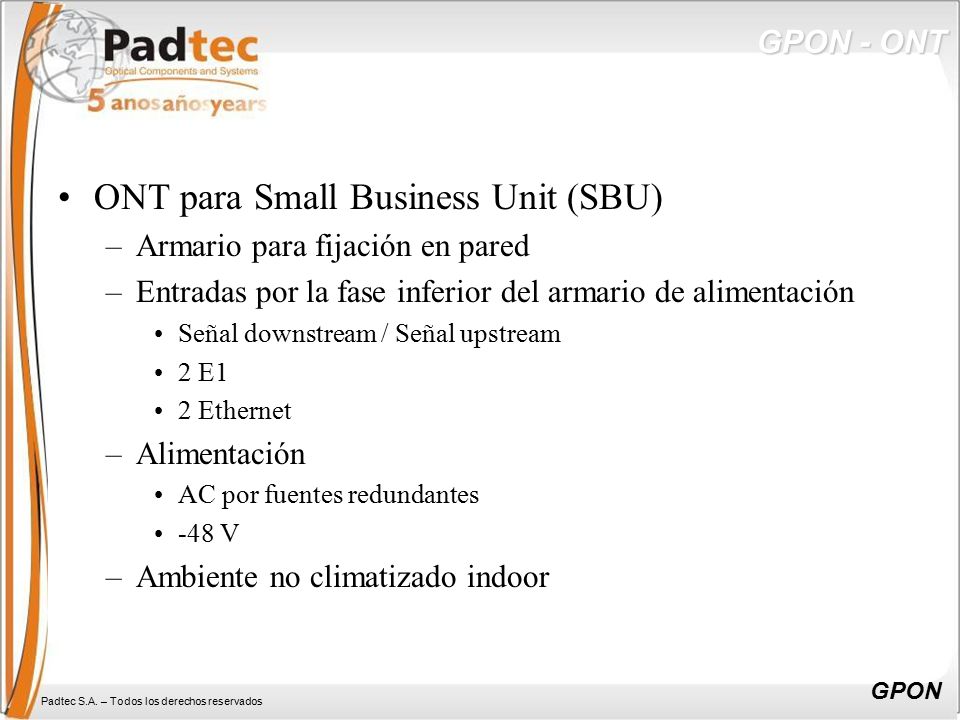

GPON - ONT ONT para Small Business Unit (SBU) Armario para fijación en pared Entradas por la fase inferior del armario de alimentación Señal downstream / Señal upstream 2 E1 2 Ethernet Alimentación AC por fuentes redundantes -48 V Ambiente no climatizado indoor GPON

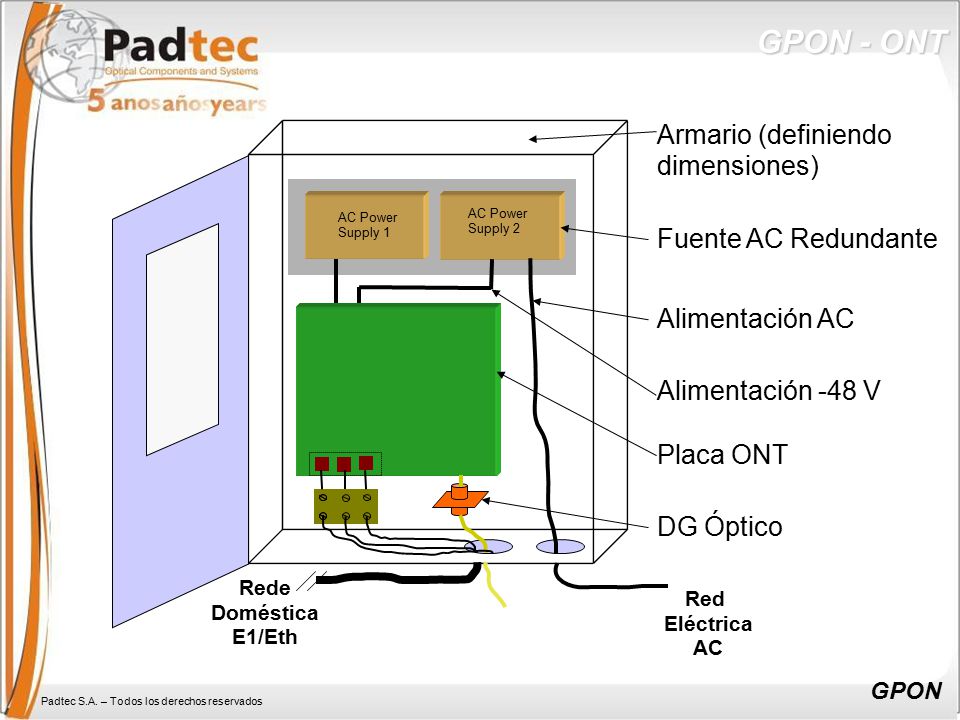

44 GPON - ONT Armario (definiendo dimensiones) Fuente AC Redundante
AC Power Supply 1 AC Power Supply 2 Fuente AC Redundante Alimentación AC Alimentación -48 V Placa ONT DG Óptico Rede Doméstica E1/Eth Red Eléctrica AC GPON

45 GPON - Funcionalidades

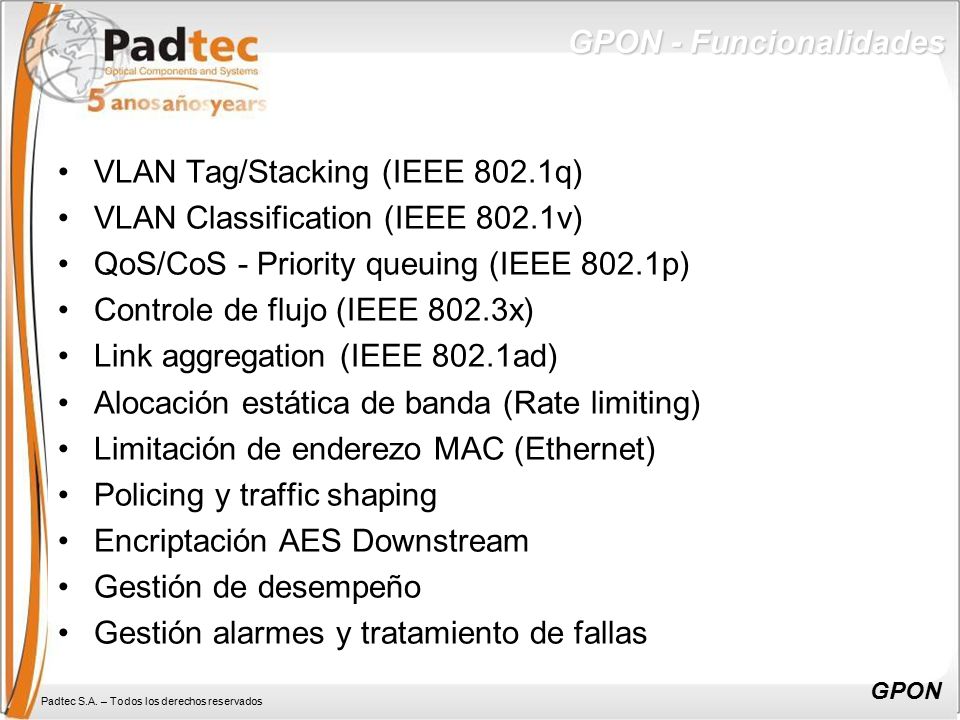

VLAN Tag/Stacking (IEEE 802.1q) VLAN Classification (IEEE 802.1v) QoS/CoS - Priority queuing (IEEE 802.1p) Controle de flujo (IEEE 802.3x) Link aggregation (IEEE 802.1ad) Alocación estática de banda (Rate limiting) Limitación de enderezo MAC (Ethernet) Policing y traffic shaping Encriptación AES Downstream Gestión de desempeño Gestión alarmes y tratamiento de fallas GPON

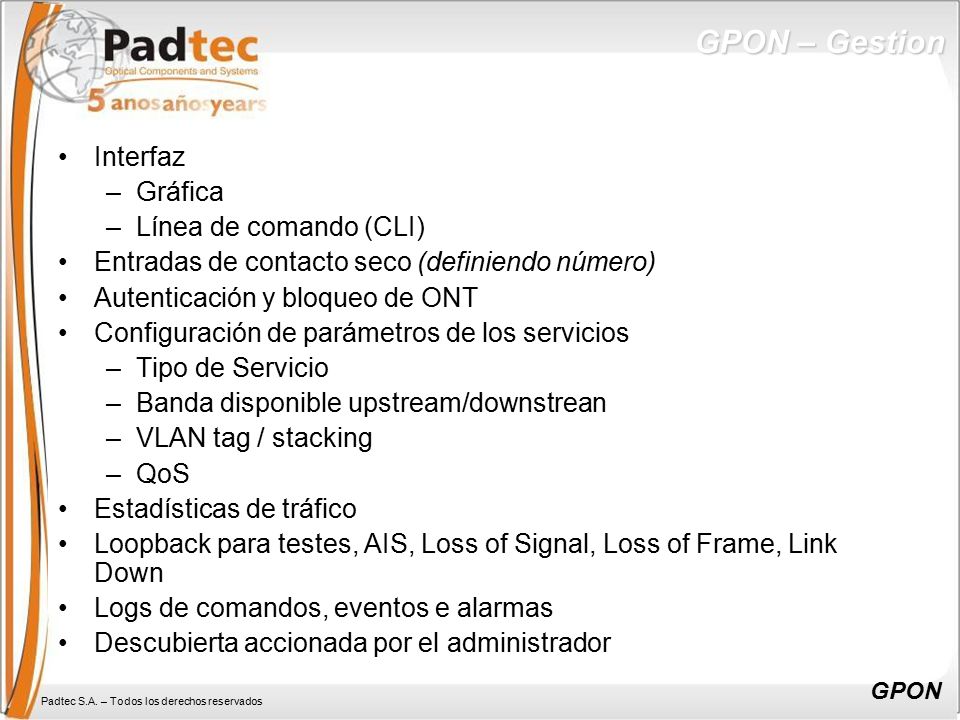

46 GPON – Gestion Interfaz Gráfica Línea de comando (CLI)
Entradas de contacto seco (definiendo número) Autenticación y bloqueo de ONT Configuración de parámetros de los servicios Tipo de Servicio Banda disponible upstream/downstrean VLAN tag / stacking QoS Estadísticas de tráfico Loopback para testes, AIS, Loss of Signal, Loss of Frame, Link Down Logs de comandos, eventos e alarmas Descubierta accionada por el administrador GPON

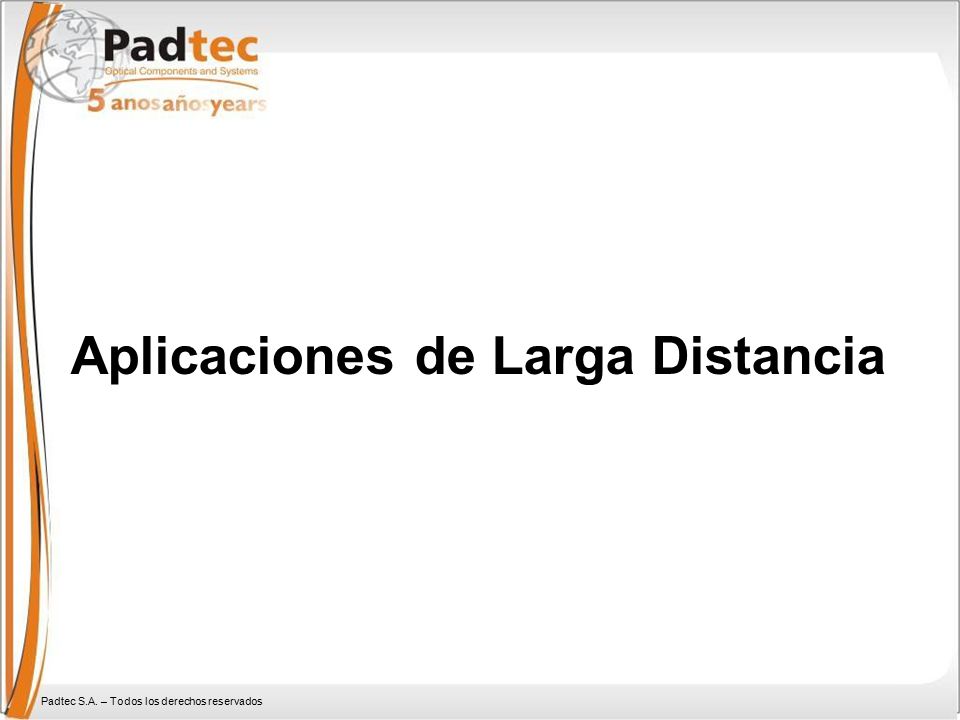

47 Aplicaciones de Larga Distancia

48 Aplicación 1: Sistemas Submarinos

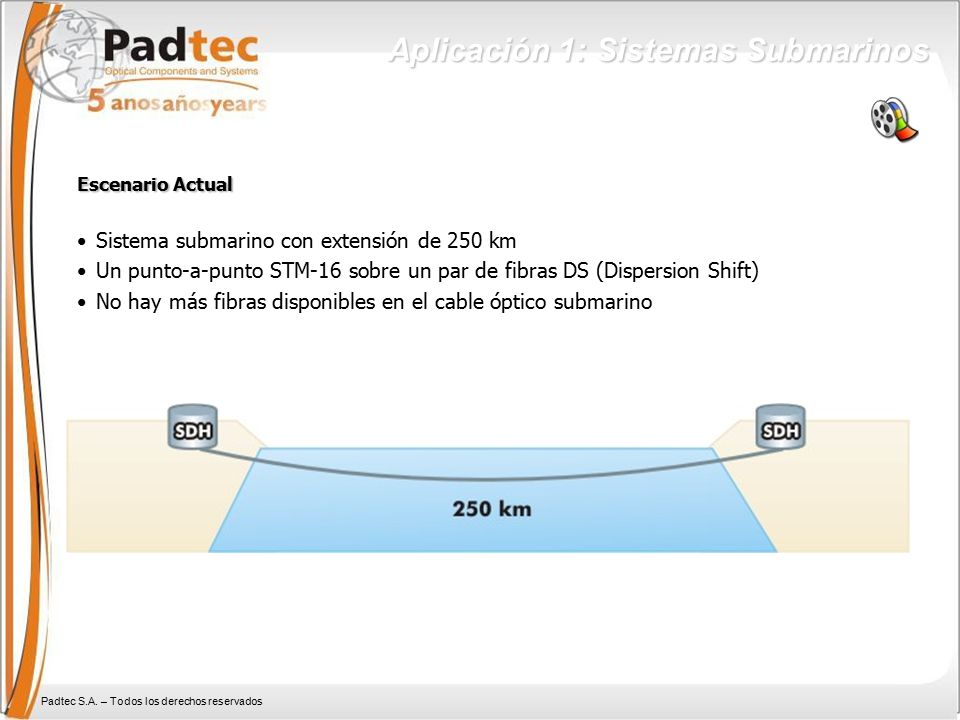

Escenario Actual Sistema submarino con extensión de 250 km Un punto-a-punto STM-16 sobre un par de fibras DS (Dispersion Shift) No hay más fibras disponibles en el cable óptico submarino

49 Aplicación 1: Sistemas Submarinos

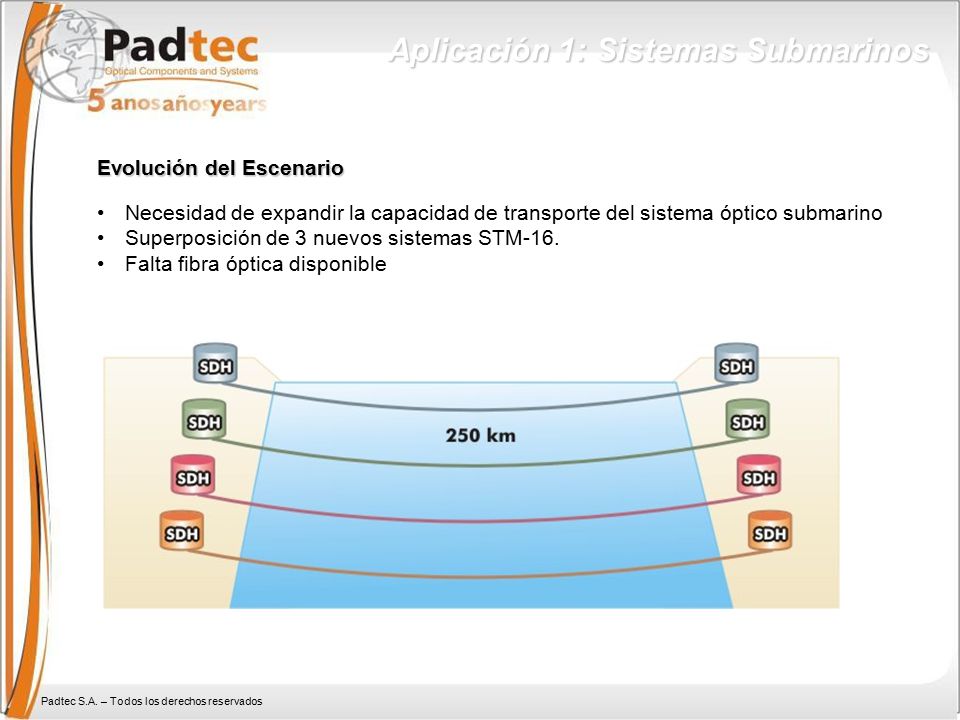

Evolución del Escenario Necesidad de expandir la capacidad de transporte del sistema óptico submarino Superposición de 3 nuevos sistemas STM-16. Falta fibra óptica disponible

50 Aplicación 1: Sistemas Submarinos

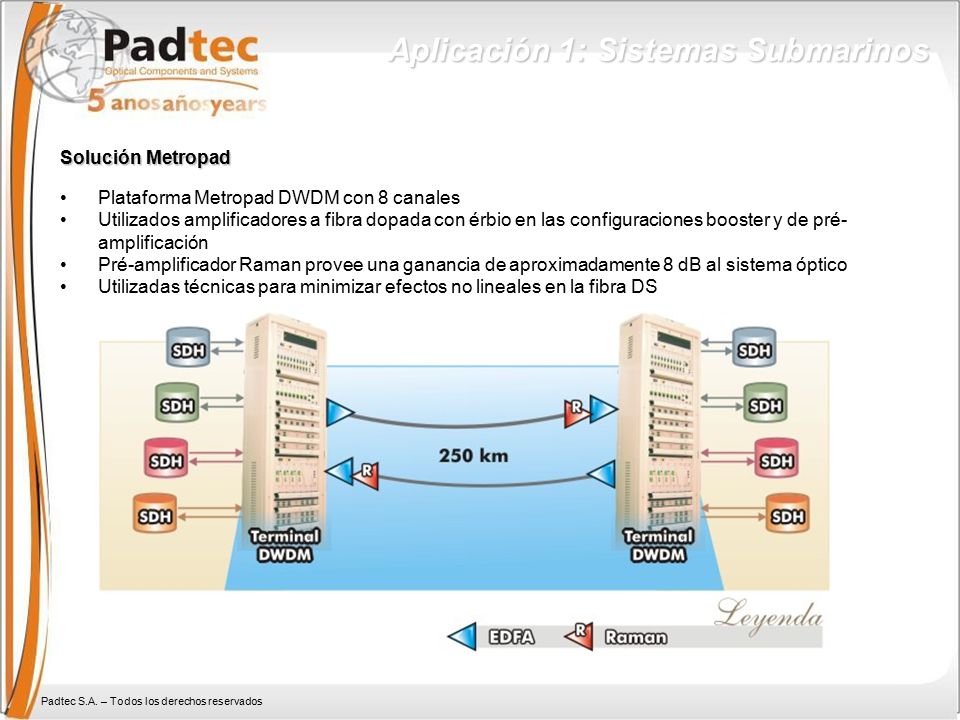

Solución Metropad Plataforma Metropad DWDM con 8 canales Utilizados amplificadores a fibra dopada con érbio en las configuraciones booster y de pré-amplificación Pré-amplificador Raman provee una ganancia de aproximadamente 8 dB al sistema óptico Utilizadas técnicas para minimizar efectos no lineales en la fibra DS

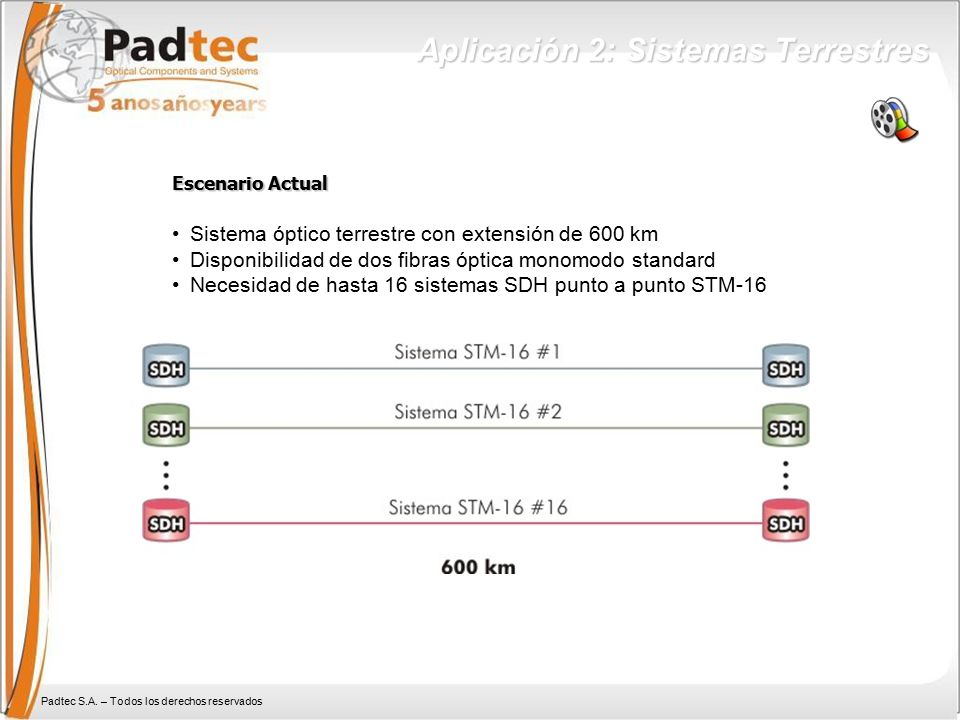

51 Aplicación 2: Sistemas Terrestres
Escenario Actual Sistema óptico terrestre con extensión de 600 km Disponibilidad de dos fibras óptica monomodo standard Necesidad de hasta 16 sistemas SDH punto a punto STM-16

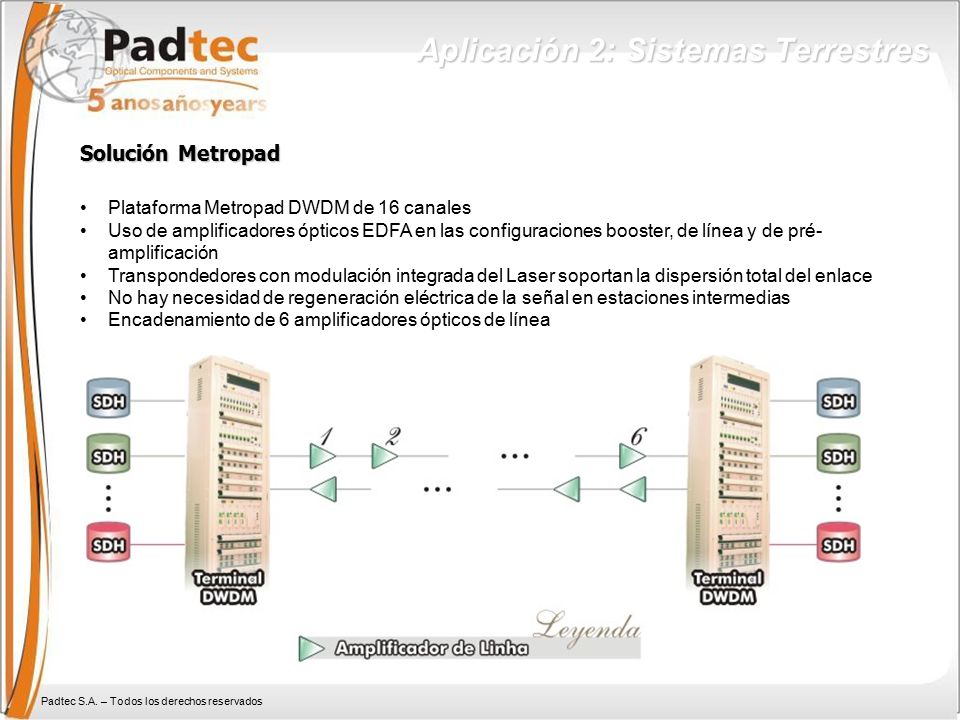

52 Aplicación 2: Sistemas Terrestres
Solución Metropad Plataforma Metropad DWDM de 16 canales Uso de amplificadores ópticos EDFA en las configuraciones booster, de línea y de pré-amplificación Transpondedores con modulación integrada del Laser soportan la dispersión total del enlace No hay necesidad de regeneración eléctrica de la señal en estaciones intermedias Encadenamiento de 6 amplificadores ópticos de línea

53 Aplicaciones Metropolitanas

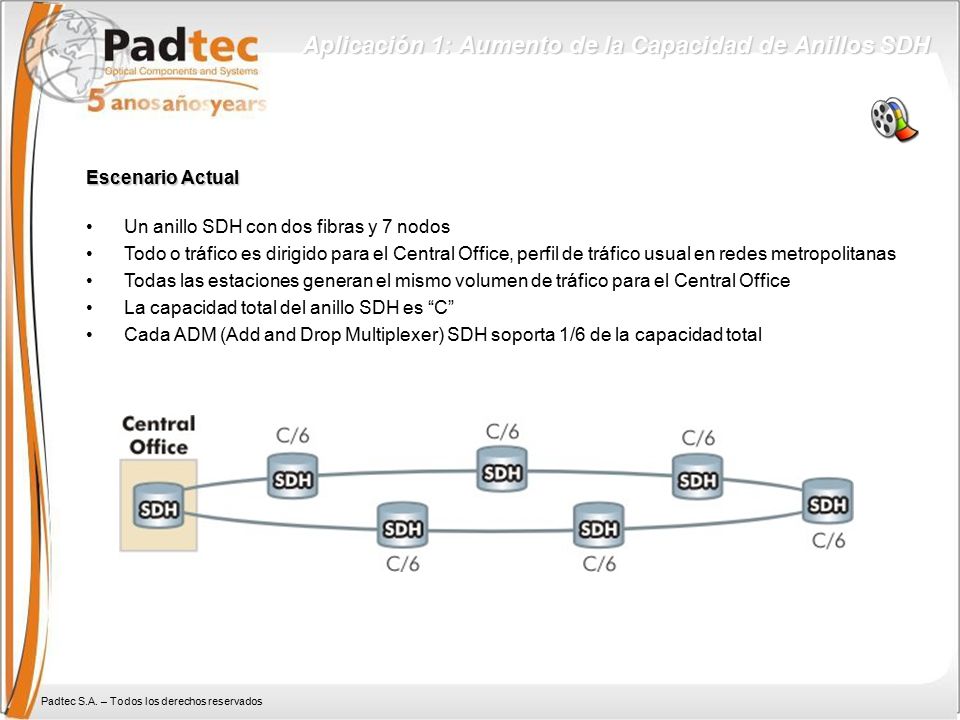

54 Aplicación 1: Aumento de la Capacidad de Anillos SDH
Escenario Actual Un anillo SDH con dos fibras y 7 nodos Todo o tráfico es dirigido para el Central Office, perfil de tráfico usual en redes metropolitanas Todas las estaciones generan el mismo volumen de tráfico para el Central Office La capacidad total del anillo SDH es “C” Cada ADM (Add and Drop Multiplexer) SDH soporta 1/6 de la capacidad total

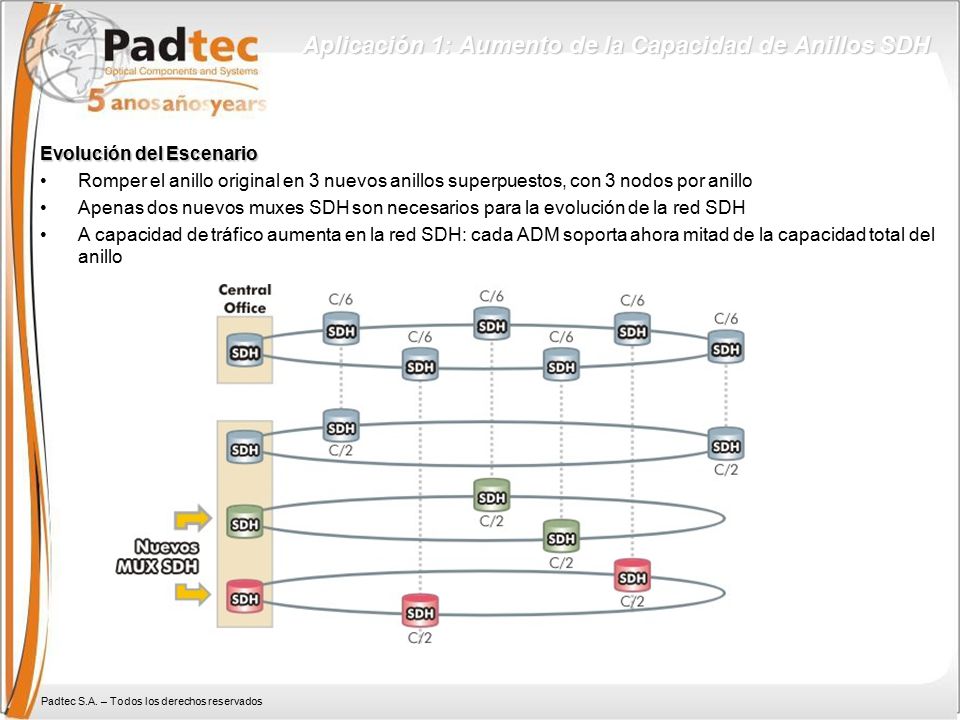

55 Aplicación 1: Aumento de la Capacidad de Anillos SDH
Evolución del Escenario Romper el anillo original en 3 nuevos anillos superpuestos, con 3 nodos por anillo Apenas dos nuevos muxes SDH son necesarios para la evolución de la red SDH A capacidad de tráfico aumenta en la red SDH: cada ADM soporta ahora mitad de la capacidad total del anillo

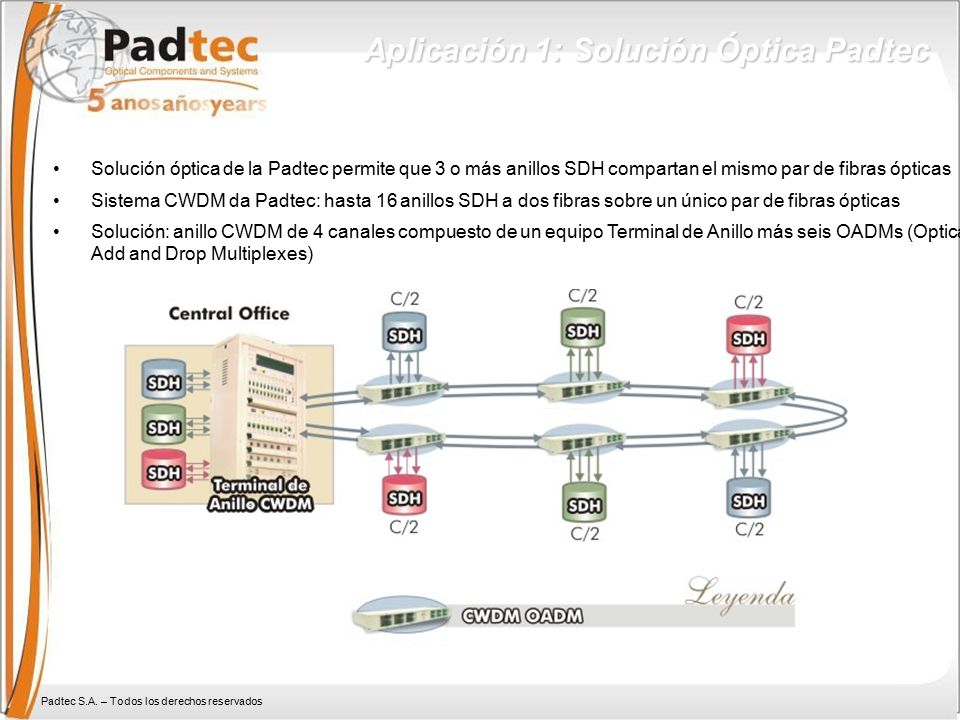

56 Aplicación 1: Solución Óptica Padtec
Solución óptica de la Padtec permite que 3 o más anillos SDH compartan el mismo par de fibras ópticas Sistema CWDM da Padtec: hasta 16 anillos SDH a dos fibras sobre un único par de fibras ópticas Solución: anillo CWDM de 4 canales compuesto de un equipo Terminal de Anillo más seis OADMs (Optical Add and Drop Multiplexes)

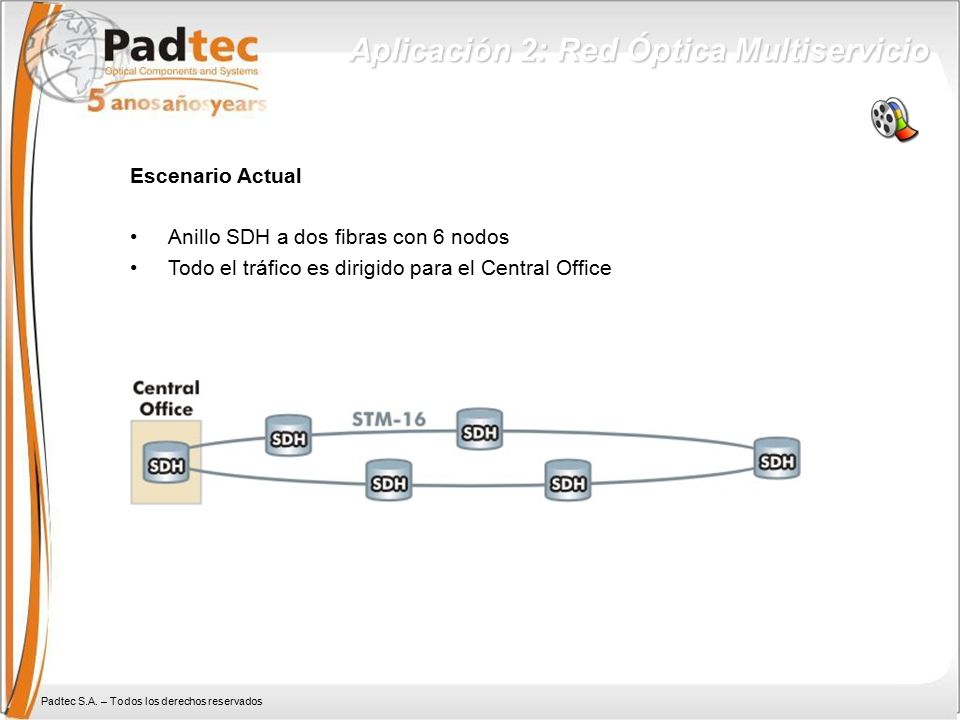

57 Aplicación 2: Red Óptica Multiservicio
Escenario Actual Anillo SDH a dos fibras con 6 nodos Todo el tráfico es dirigido para el Central Office

58 Aplicación 2: Red Óptica Multiservicio

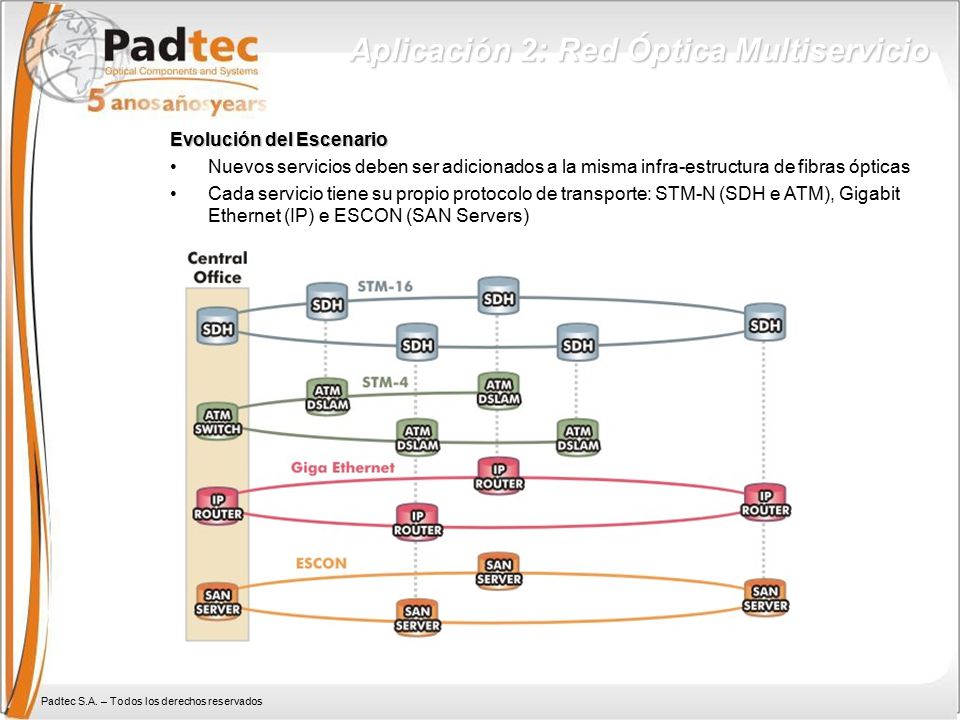

Evolución del Escenario Nuevos servicios deben ser adicionados a la misma infra-estructura de fibras ópticas Cada servicio tiene su propio protocolo de transporte: STM-N (SDH e ATM), Gigabit Ethernet (IP) e ESCON (SAN Servers)

59 Aplicación 2: Solución Óptica Padtec

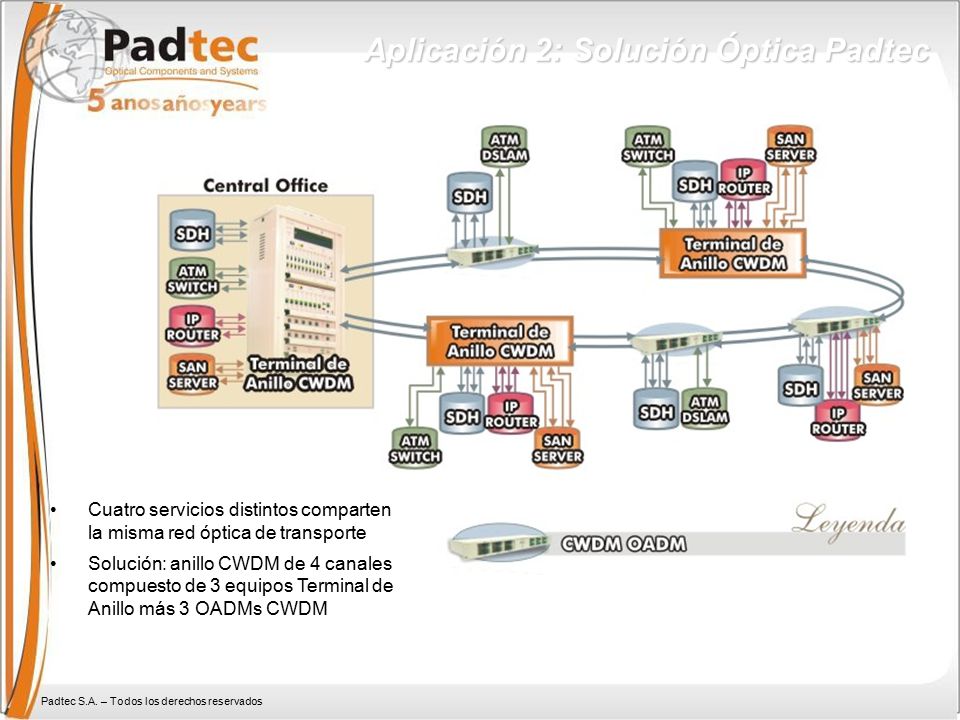

Cuatro servicios distintos comparten la misma red óptica de transporte Solución: anillo CWDM de 4 canales compuesto de 3 equipos Terminal de Anillo más 3 OADMs CWDM

60 Aplicación 3: Cadena Lineal de DSLAMs
Escenario Actual Conexión en cadena lineal de DSLAMs (Digital Subscriber Line Access Multiplexer) ATM a través de interfaces STM-N ATM (STM-1 ou STM-4) Todo el tráfico de los DSLAMs es dirigido hacia un switch ATM en el Central Office El transporte de la señal STM-N ATM entre las estaciones ocurre vía red SDH

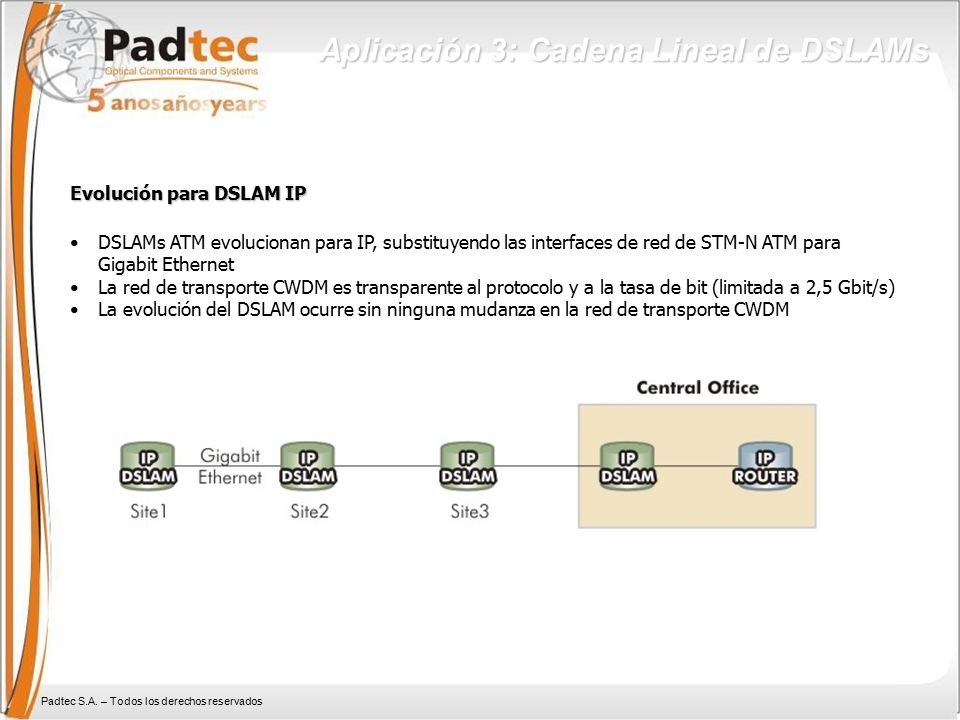

61 Aplicación 3: Cadena Lineal de DSLAMs
Evolución para DSLAM IP DSLAMs ATM evolucionan para IP, substituyendo las interfaces de red de STM-N ATM para Gigabit Ethernet La red de transporte CWDM es transparente al protocolo y a la tasa de bit (limitada a 2,5 Gbit/s) La evolución del DSLAM ocurre sin ninguna mudanza en la red de transporte CWDM

62 Aplicación 3: Cadena Lineal de DSLAMs

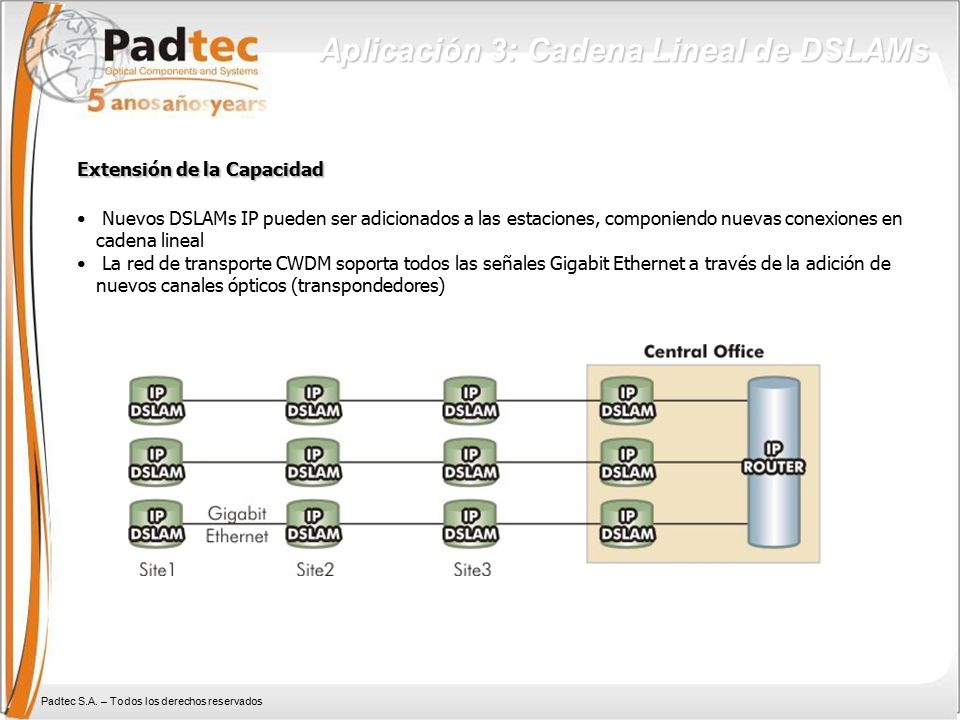

Extensión de la Capacidad Nuevos DSLAMs IP pueden ser adicionados a las estaciones, componiendo nuevas conexiones en cadena lineal La red de transporte CWDM soporta todos las señales Gigabit Ethernet a través de la adición de nuevos canales ópticos (transpondedores)

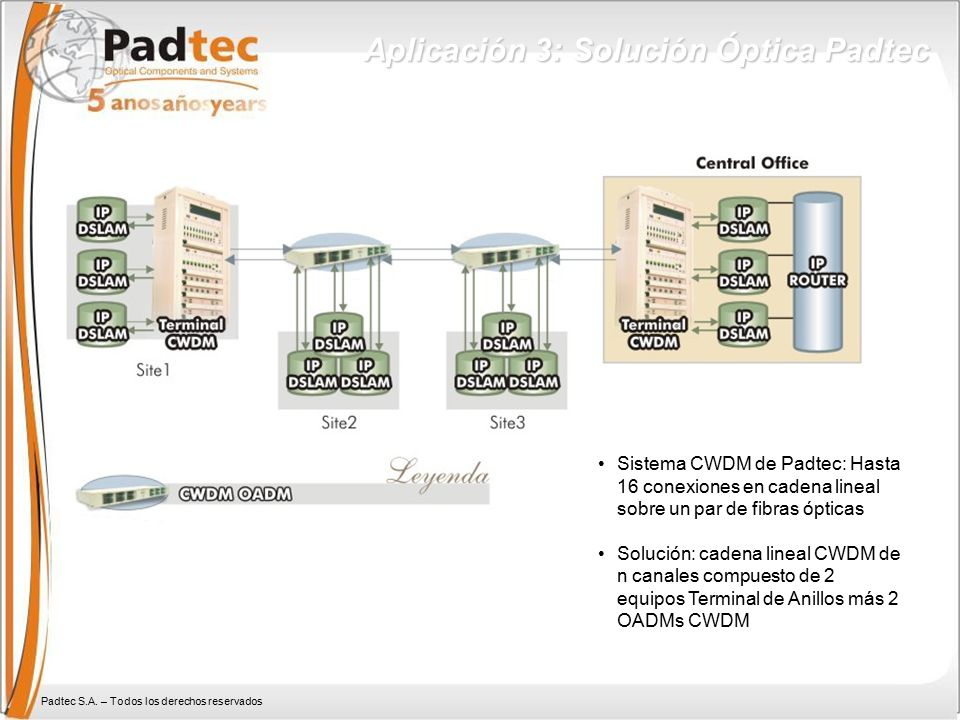

63 Aplicación 3: Solución Óptica Padtec
Sistema CWDM de Padtec: Hasta 16 conexiones en cadena lineal sobre un par de fibras ópticas Solución: cadena lineal CWDM de n canales compuesto de 2 equipos Terminal de Anillos más 2 OADMs CWDM

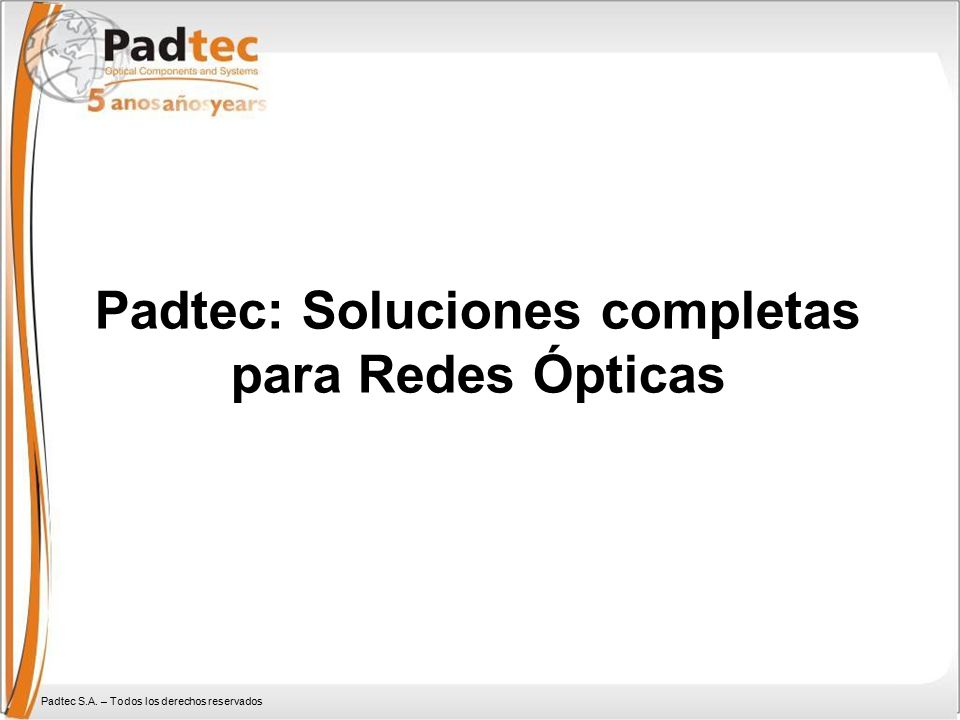

64 Padtec: Soluciones completas para Redes Ópticas

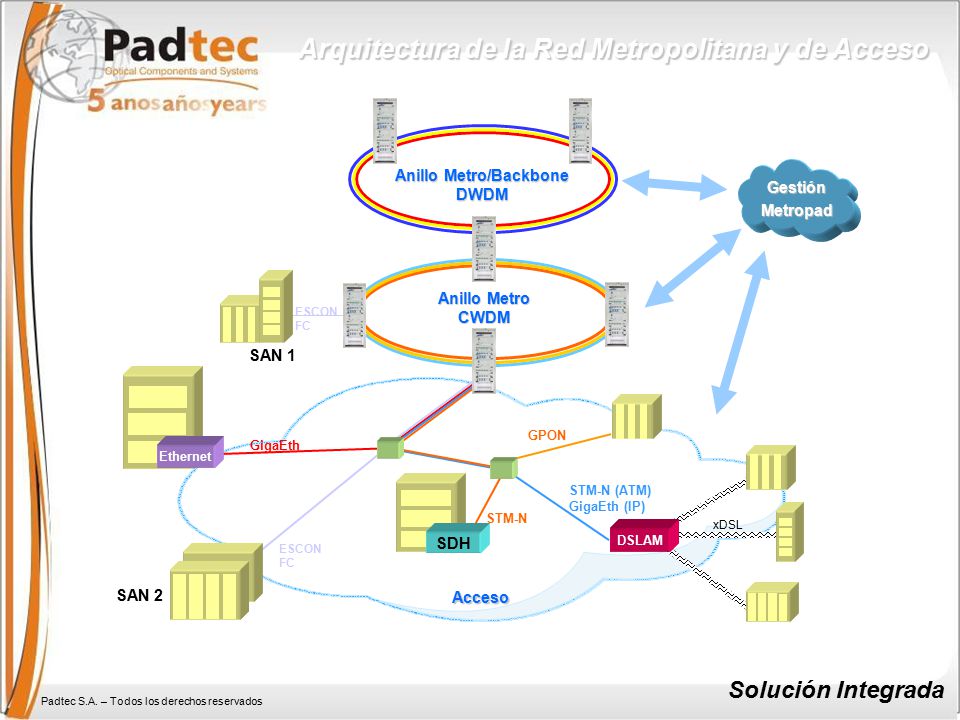

65 Arquitectura de la Red Metropolitana y de Acceso
Anillo Metro/Backbone DWDM Anillo Metro CWDM SAN 1 SAN 2 SDH DSLAM Ethernet ESCON FC STM-N STM-N (ATM) GigaEth (IP) xDSL GigaEth Gestión Metropad Acceso GPON Solución Integrada

66 Aplicaciones en Ambiente Metropolitano

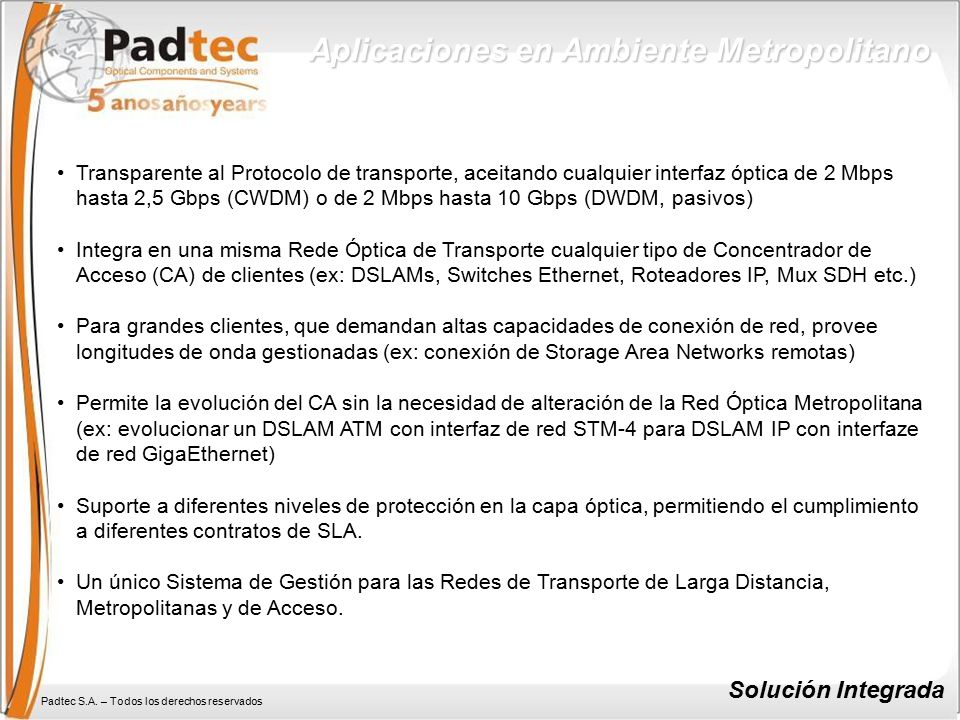

Transparente al Protocolo de transporte, aceitando cualquier interfaz óptica de 2 Mbps hasta 2,5 Gbps (CWDM) o de 2 Mbps hasta 10 Gbps (DWDM, pasivos) Integra en una misma Rede Óptica de Transporte cualquier tipo de Concentrador de Acceso (CA) de clientes (ex: DSLAMs, Switches Ethernet, Roteadores IP, Mux SDH etc.) Para grandes clientes, que demandan altas capacidades de conexión de red, provee longitudes de onda gestionadas (ex: conexión de Storage Area Networks remotas) Permite la evolución del CA sin la necesidad de alteración de la Red Óptica Metropolitana (ex: evolucionar un DSLAM ATM con interfaz de red STM-4 para DSLAM IP con interfaze de red GigaEthernet) Suporte a diferentes niveles de protección en la capa óptica, permitiendo el cumplimiento a diferentes contratos de SLA. Un único Sistema de Gestión para las Redes de Transporte de Larga Distancia, Metropolitanas y de Acceso. Solución Integrada

67 Conclusiones Padtec es una empresa de alta tecnología y con fuerte actuación en comunicaciones ópticas Metropad es una plataforma de comunicación óptica compatible con las tecnologías CWDM y DWDM, incluyendo OTN y ROADM Metropad puede soportar diferentes niveles de protección óptica Metropad es un sistema multi-tasa, soportando aplicaciones SAN, GbE, SDH y video digital Metropad puede soportar diferentes tipos de topologías de red Metropad tiene un completo Sistema de Gestión
