NUEVO SISTEMA DE GESTION DE BASCULAS LOGIX.NET Jose Ignacio Díaz de Villafranca y Gerardo Huerta Industrias Schenck S.A.

2 El origen: la gestión global de datos en báscula
Evolución de las tecnologías de la información. Nuevos lenguajes: .net-Microsoft y Java-Sun. Implantación progresiva del Ethernet Industrial frente a otros buses de campo. Nueva tecnología hardware (Disobox).

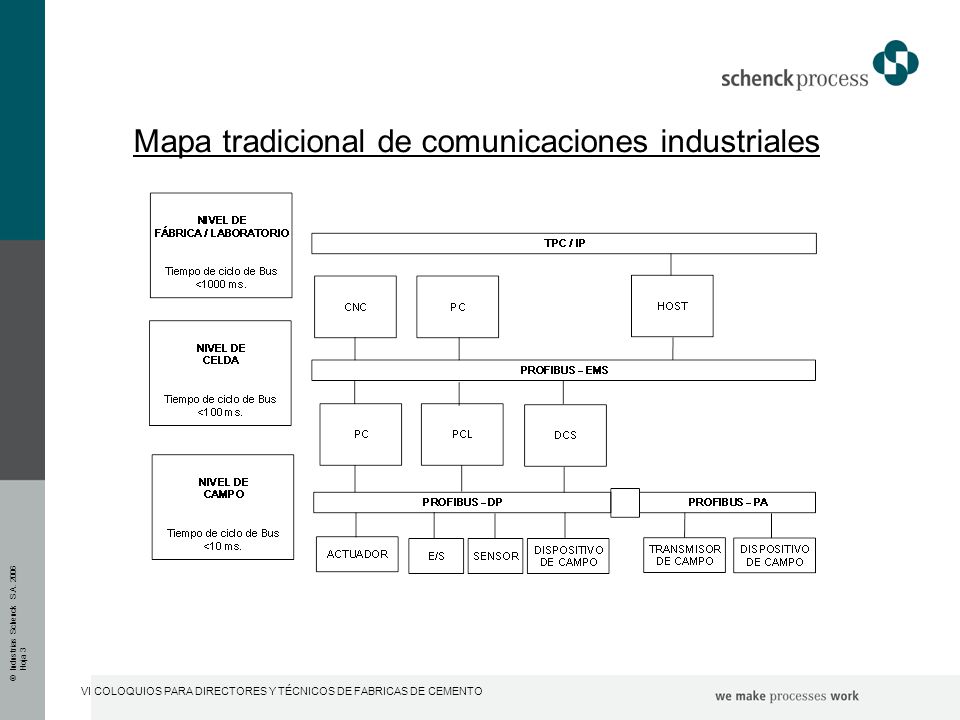

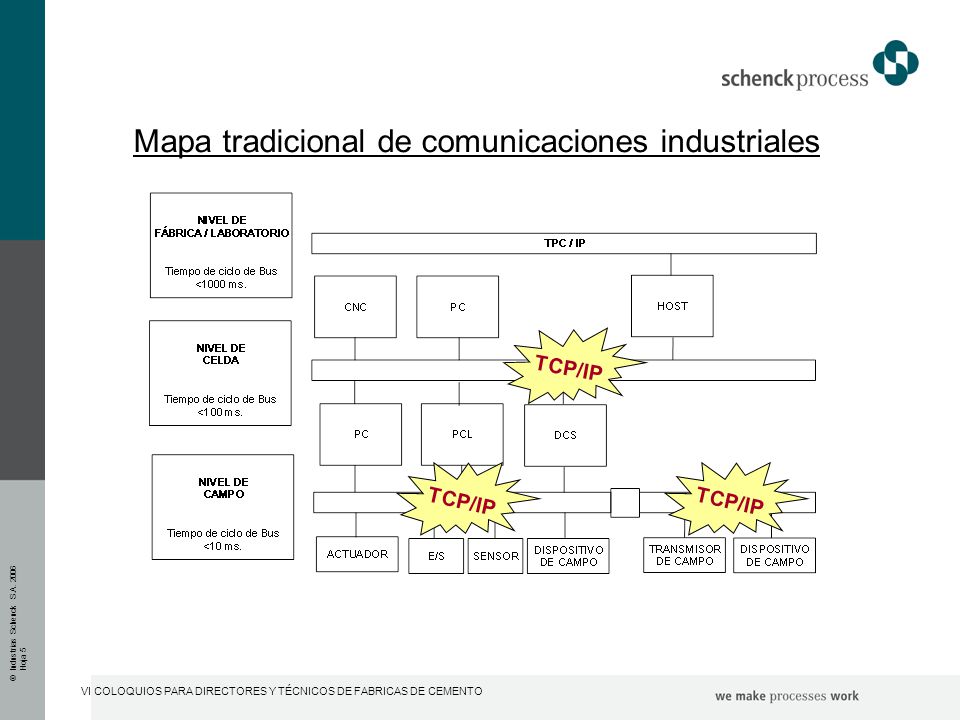

3 Mapa tradicional de comunicaciones industriales

4 Mapa tradicional de comunicaciones industriales

5 Mapa tradicional de comunicaciones industriales
TCP/IP TCP/IP TCP/IP

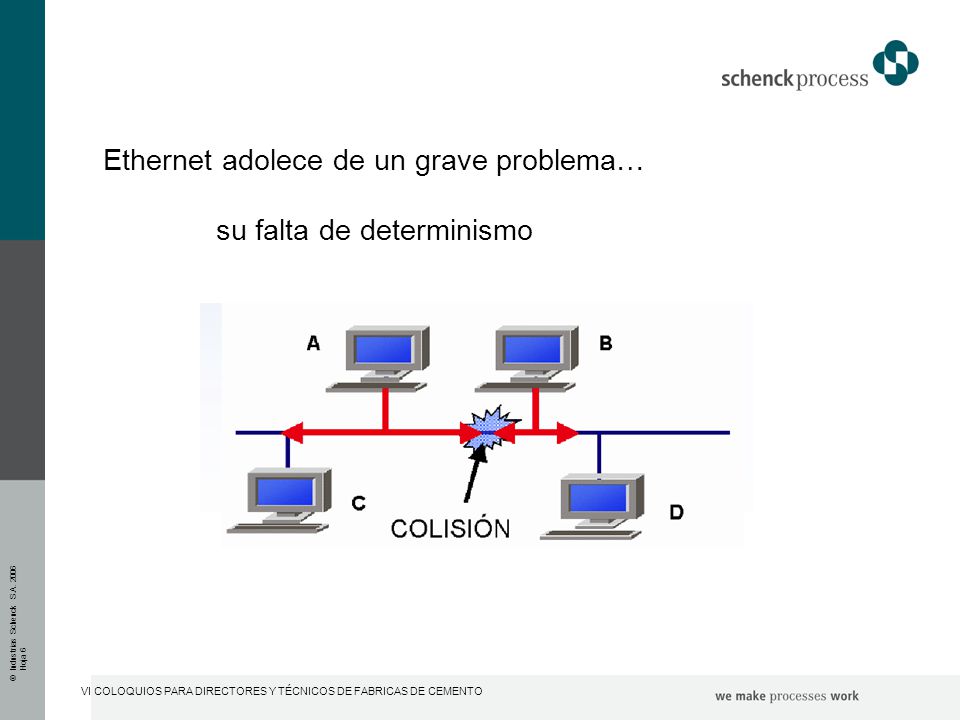

6 Ethernet adolece de un grave problema… su falta de determinismo

7 Este problema se ha solventado con IEEE 1588

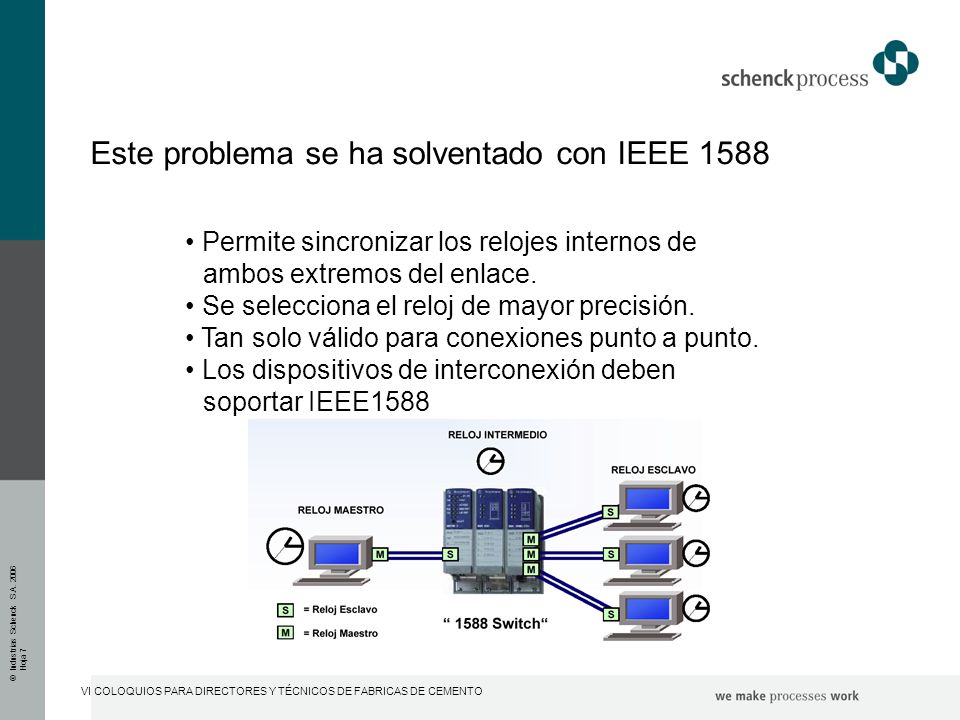

• Permite sincronizar los relojes internos de ambos extremos del enlace. • Se selecciona el reloj de mayor precisión. • Tan solo válido para conexiones punto a punto. • Los dispositivos de interconexión deben soportar IEEE1588

8 Un requisito fundamental: la modularidad

9 Otros requisitos fundamentales:
La base de datos debe ser robusta. Los datos se deben poder compartir con otras aplicaciones. Los datos se deben poder exportar a otras bases de datos. Los datos se deben poder exportar a otros formatos (Excel, pdf,…) Los datos deben ser accesibles desde la red. Flexibilidad: el sistema debe soportar múltiples configuraciones.

10 Nuevas Comunicaciones → Nuevo Hardware

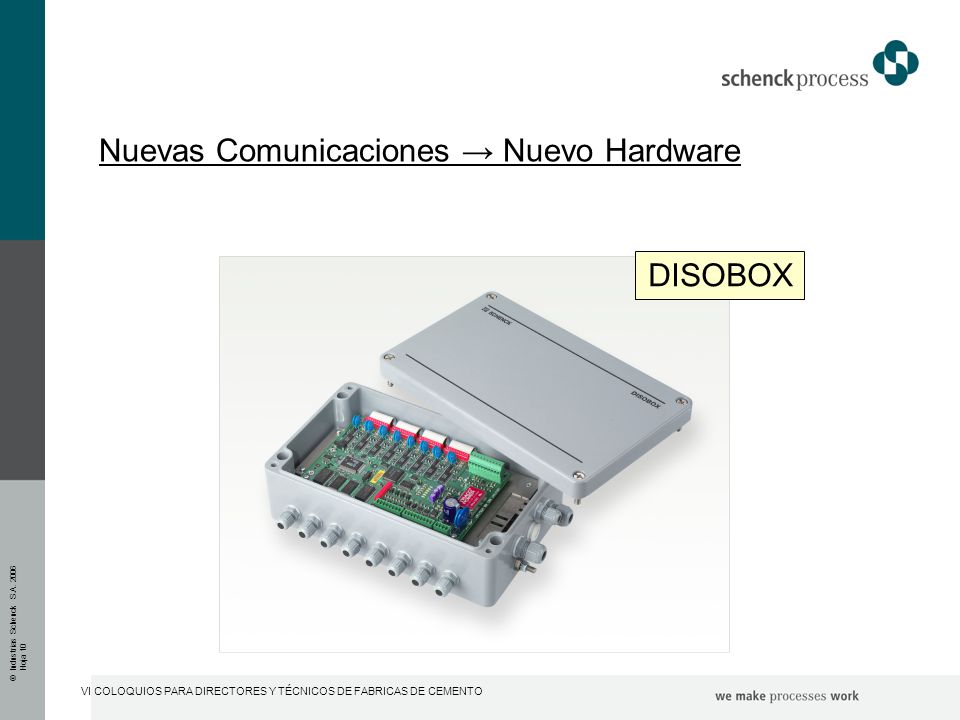

DISOBOX

11 Nuevas Comunicaciones → Nuevo Hardware

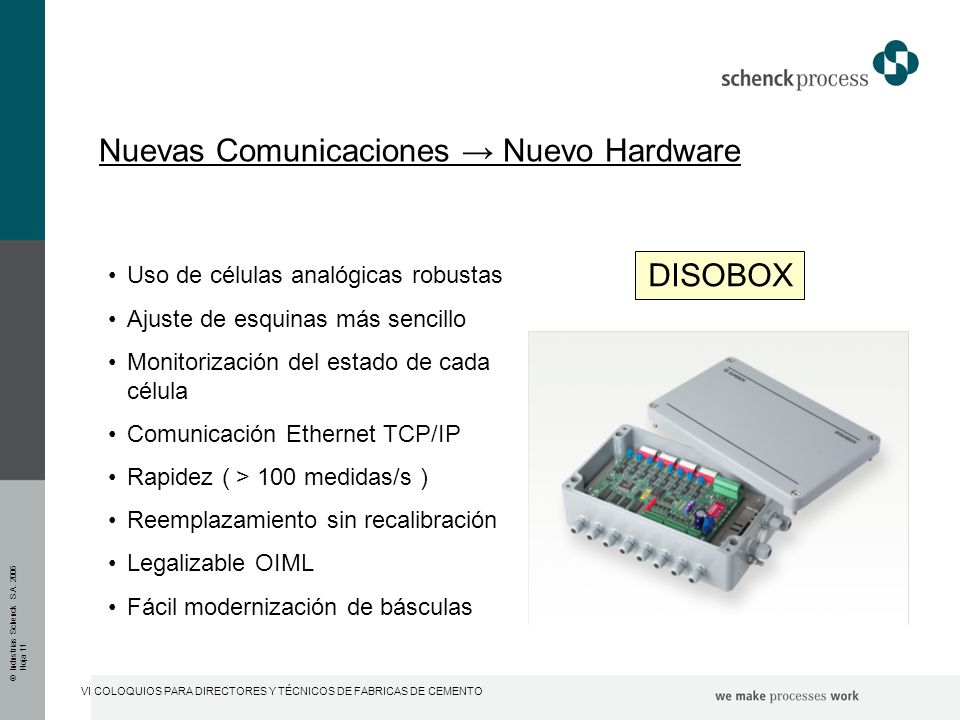

Uso de células analógicas robustas Ajuste de esquinas más sencillo Monitorización del estado de cada célula Comunicación Ethernet TCP/IP Rapidez ( > 100 medidas/s ) Reemplazamiento sin recalibración Legalizable OIML Fácil modernización de básculas DISOBOX

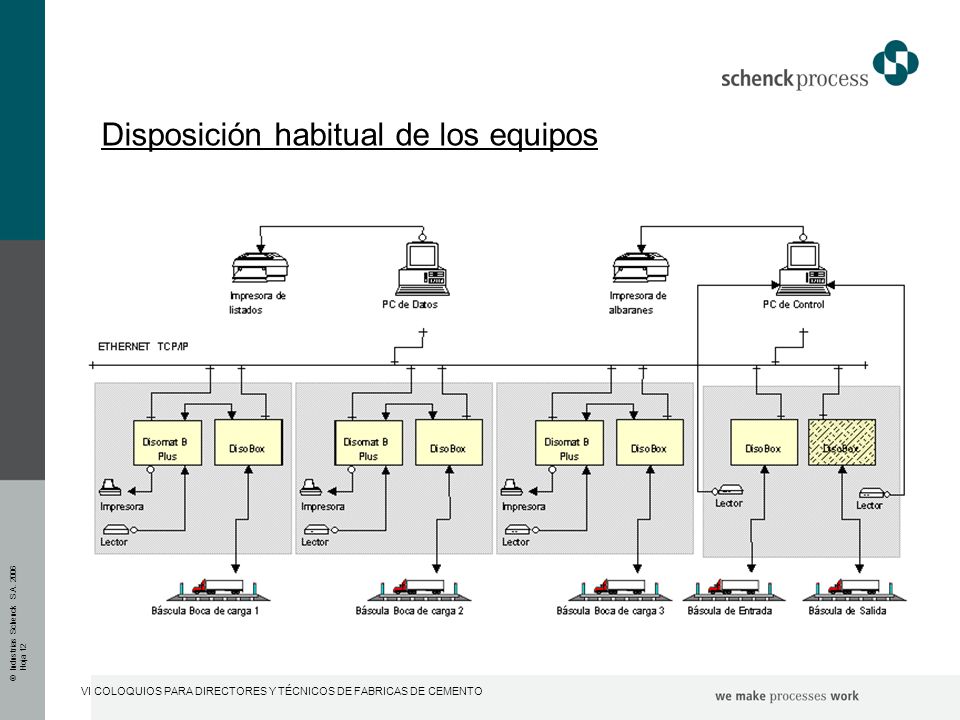

12 Disposición habitual de los equipos

13 Principales características

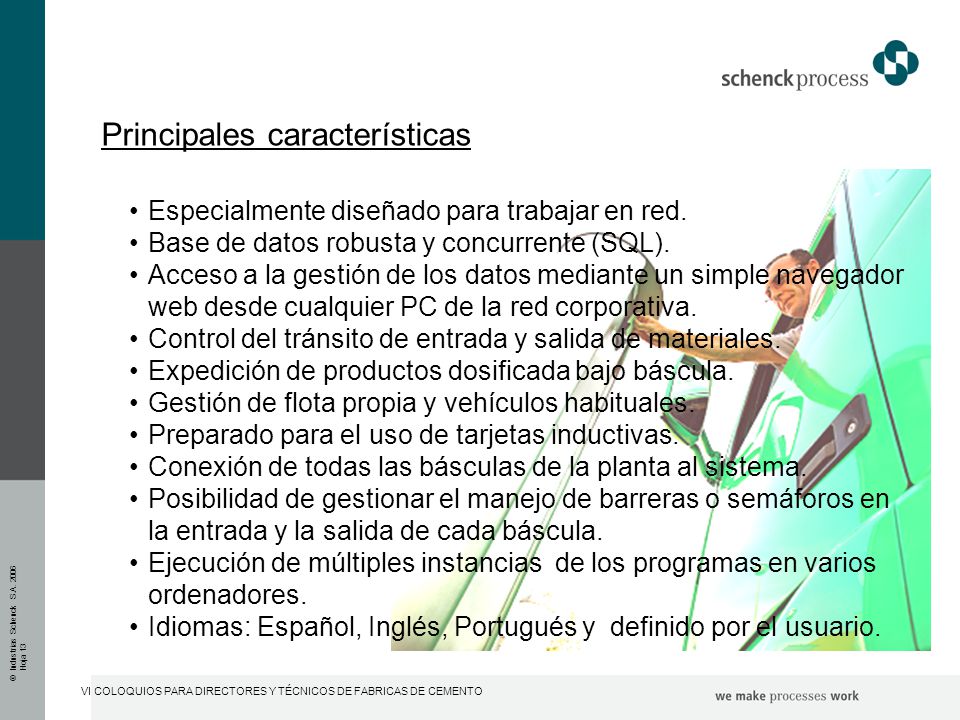

Especialmente diseñado para trabajar en red. Base de datos robusta y concurrente (SQL). Acceso a la gestión de los datos mediante un simple navegador web desde cualquier PC de la red corporativa. Control del tránsito de entrada y salida de materiales. Expedición de productos dosificada bajo báscula. Gestión de flota propia y vehículos habituales. Preparado para el uso de tarjetas inductivas. Conexión de todas las básculas de la planta al sistema. Posibilidad de gestionar el manejo de barreras o semáforos en la entrada y la salida de cada báscula. Ejecución de múltiples instancias de los programas en varios ordenadores. Idiomas: Español, Inglés, Portugués y definido por el usuario.

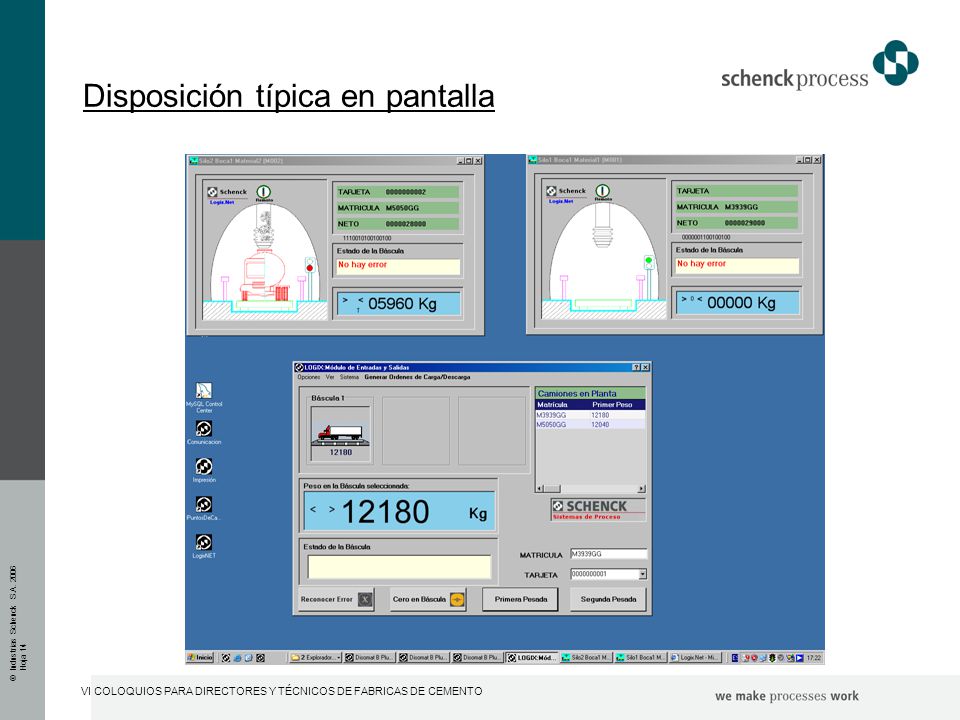

14 Disposición típica en pantalla

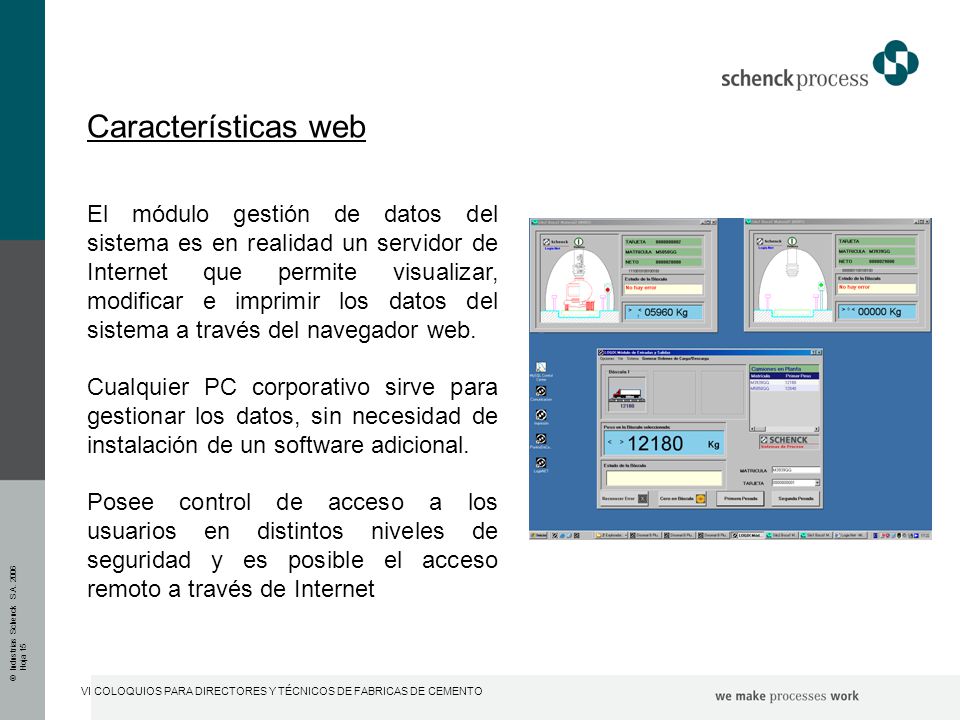

15 Características web El módulo gestión de datos del sistema es en realidad un servidor de Internet que permite visualizar, modificar e imprimir los datos del sistema a través del navegador web. Cualquier PC corporativo sirve para gestionar los datos, sin necesidad de instalación de un software adicional. Posee control de acceso a los usuarios en distintos niveles de seguridad y es posible el acceso remoto a través de Internet

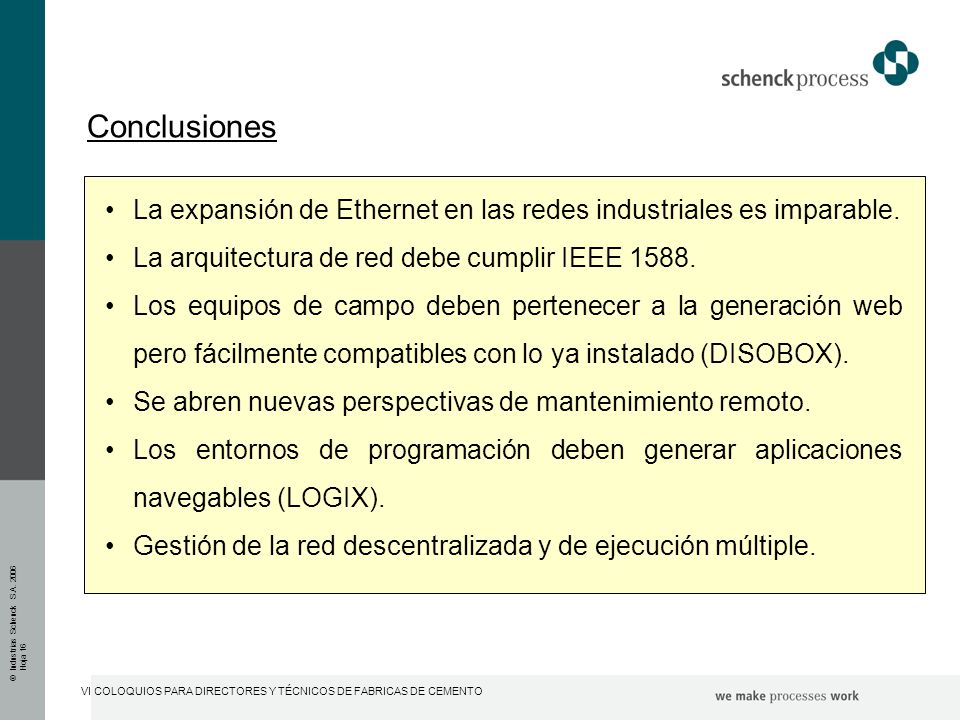

16 Conclusiones La expansión de Ethernet en las redes industriales es imparable. La arquitectura de red debe cumplir IEEE 1588. Los equipos de campo deben pertenecer a la generación web pero fácilmente compatibles con lo ya instalado (DISOBOX). Se abren nuevas perspectivas de mantenimiento remoto. Los entornos de programación deben generar aplicaciones navegables (LOGIX). Gestión de la red descentralizada y de ejecución múltiple.
