1 Hoja de datos de las instalaciones fotovoltaicas GSM Solar Stand: Januar 2006 Technische Änderungen vorbehalten

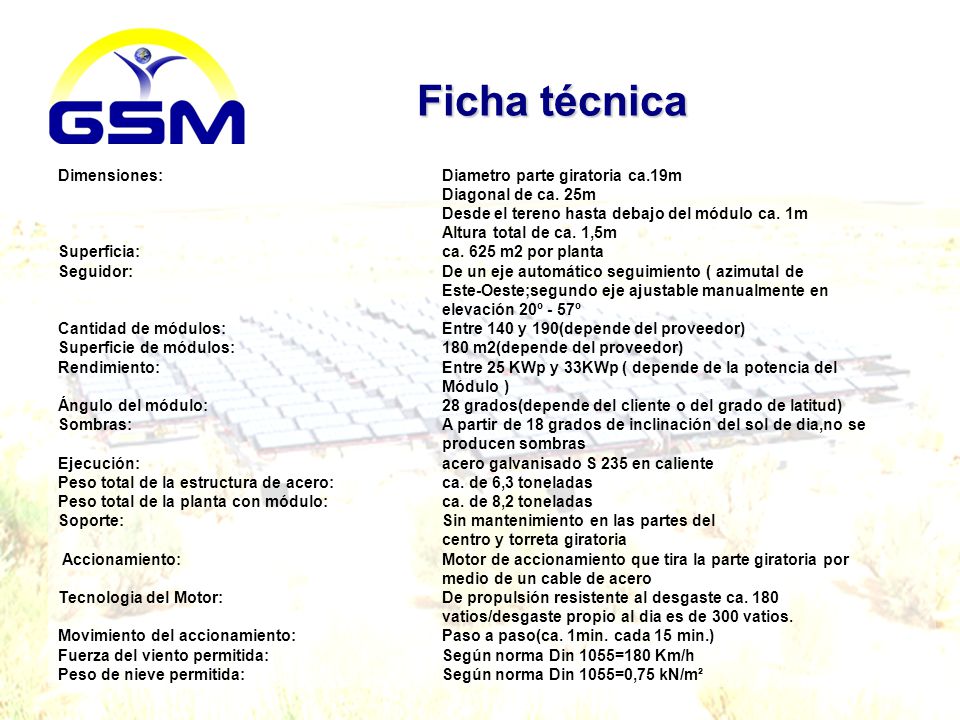

2 Ficha técnica Dimensiones:Diametro parte giratoria ca.19m Diagonal de ca. 25m Desde el tereno hasta debajo del módulo ca. 1m Altura total de ca. 1,5m Superficia:ca. 625 m2 por planta Seguidor: De un eje automático seguimiento ( azimutal de Este-Oeste;segundo eje ajustable manualmente en elevación 20º - 57º Cantidad de módulos:Entre 140 y 190(depende del proveedor) Superficie de módulos:180 m2(depende del proveedor) Rendimiento:Entre 25 KWp y 33KWp ( depende de la potencia del Módulo ) Ángulo del módulo:28 grados(depende del cliente o del grado de latitud) Sombras:A partir de 18 grados de inclinación del sol de dia,no se producen sombras Ejecución:acero galvanisado S 235 en caliente Peso total de la estructura de acero:ca. de 6,3 toneladas Peso total de la planta con módulo:ca. de 8,2 toneladas Soporte:Sin mantenimiento en las partes del centro y torreta giratoria Accionamiento:Motor de accionamiento que tira la parte giratoria por medio de un cable de acero Tecnologia del Motor:De propulsión resistente al desgaste ca. 180 vatios/desgaste propio al dia es de 300 vatios. Movimiento del accionamiento:Paso a paso(ca. 1min. cada 15 min.) Fuerza del viento permitida:Según norma Din 1055=180 Km/h Peso de nieve permitida:Según norma Din 1055=0,75 kN/m²

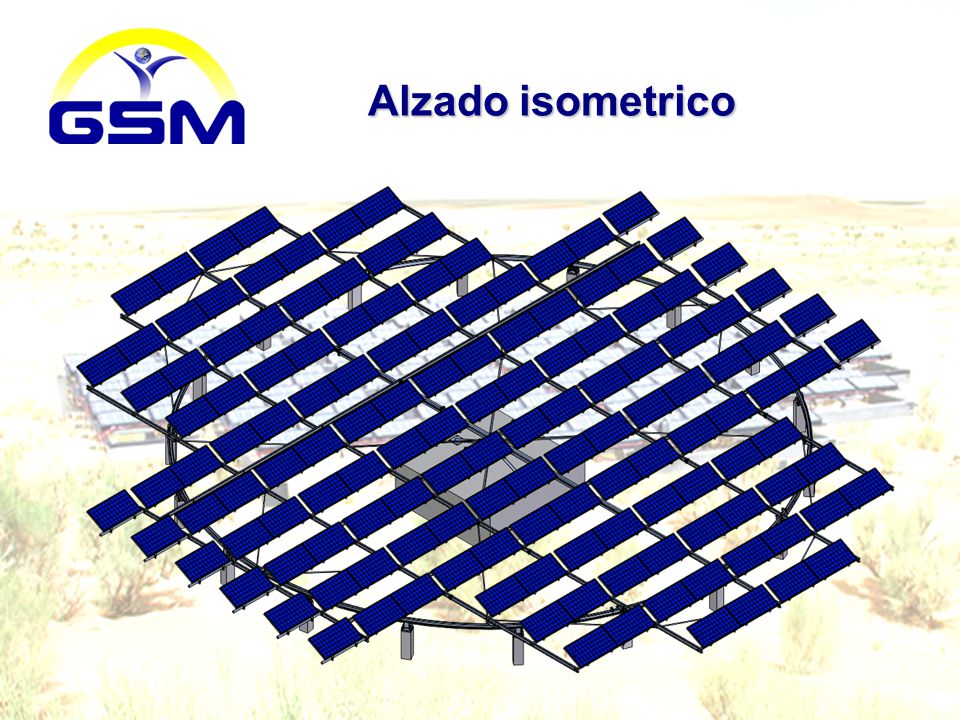

3 Alzado isometrico

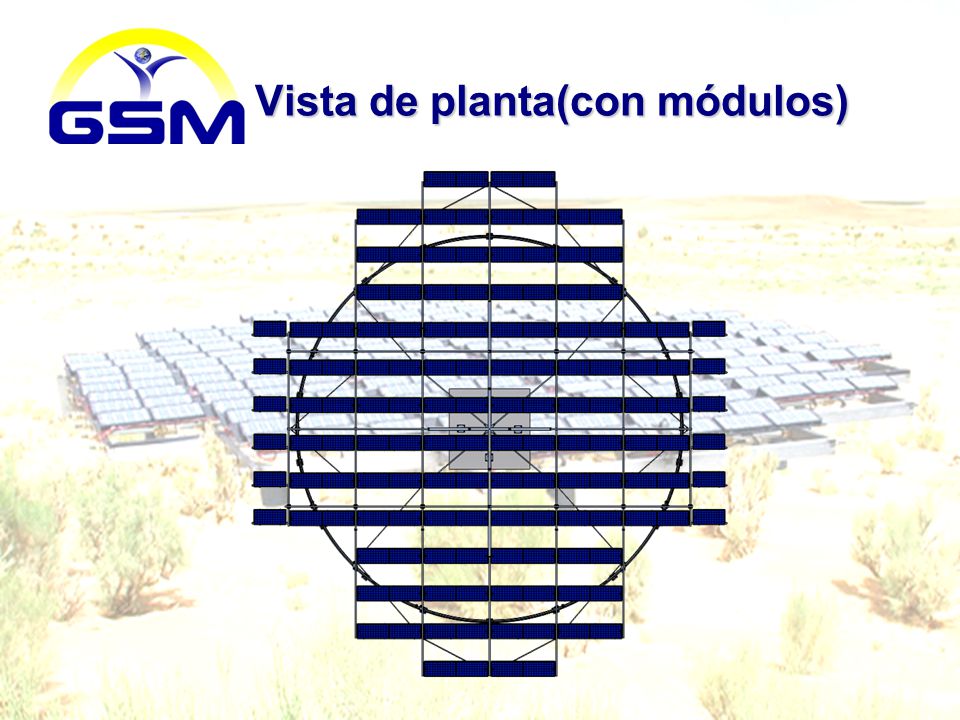

4 Vista de planta(con módulos)

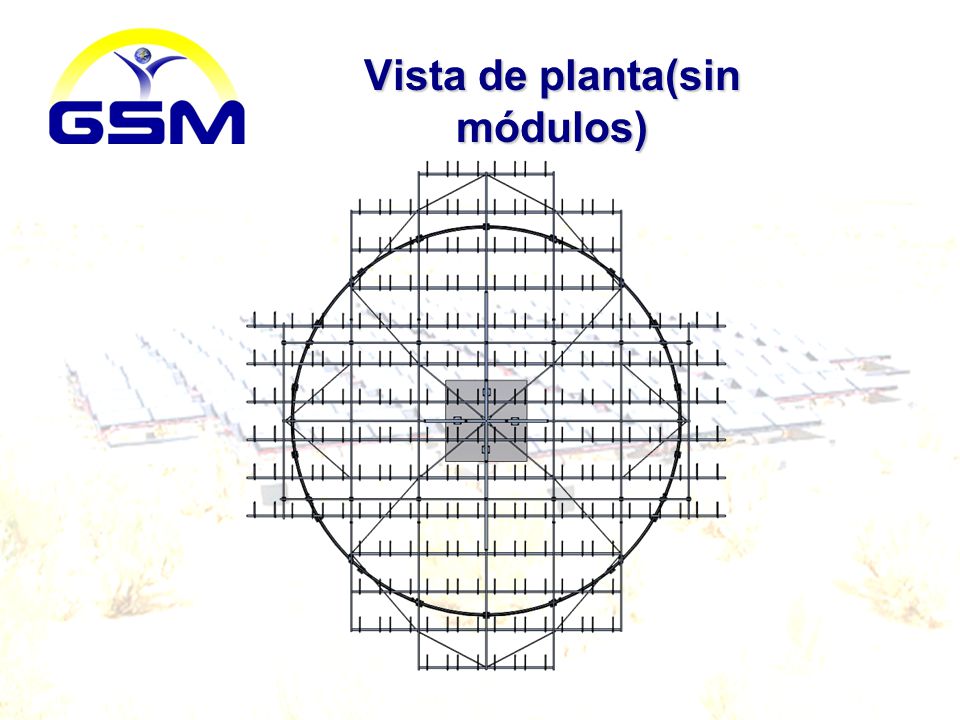

5 Vista de planta(sin módulos)

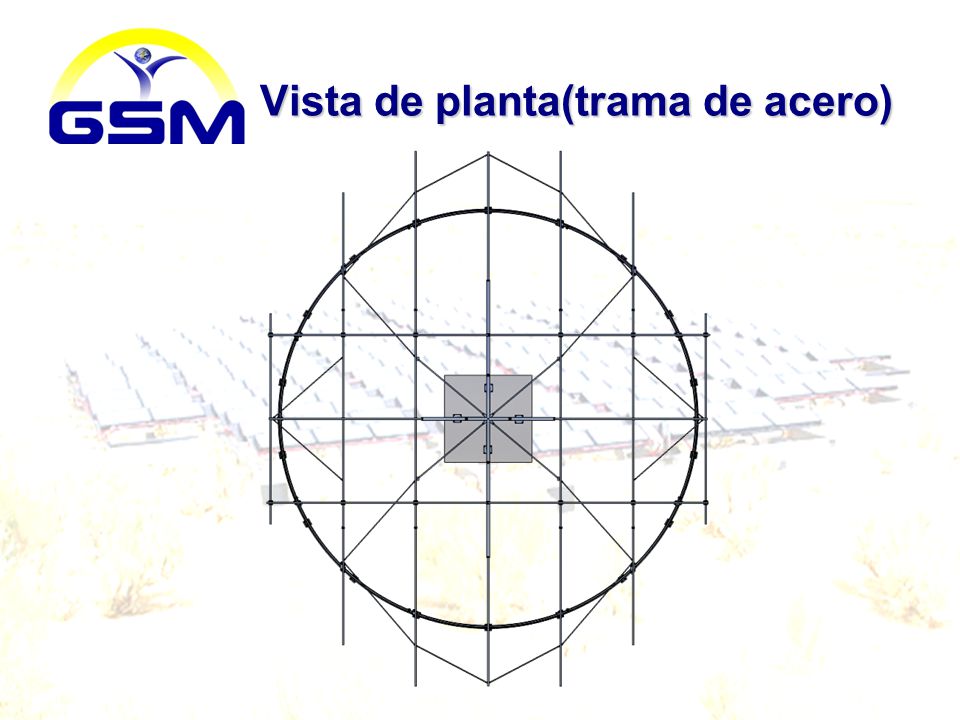

6 Vista de planta(trama de acero)

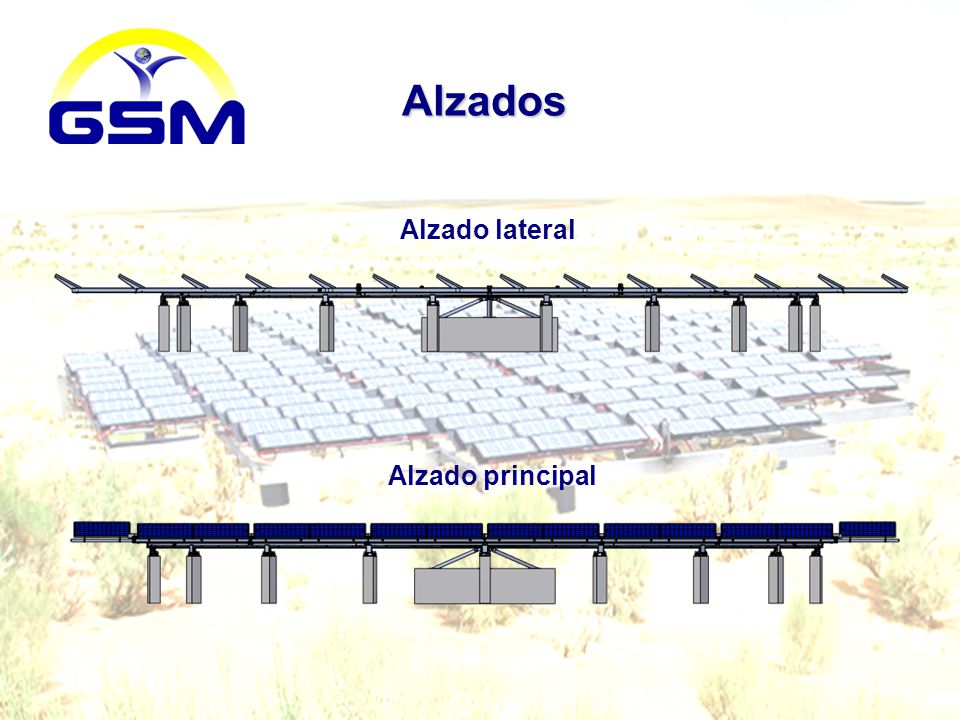

7 Alzados Alzado lateral Alzado principal

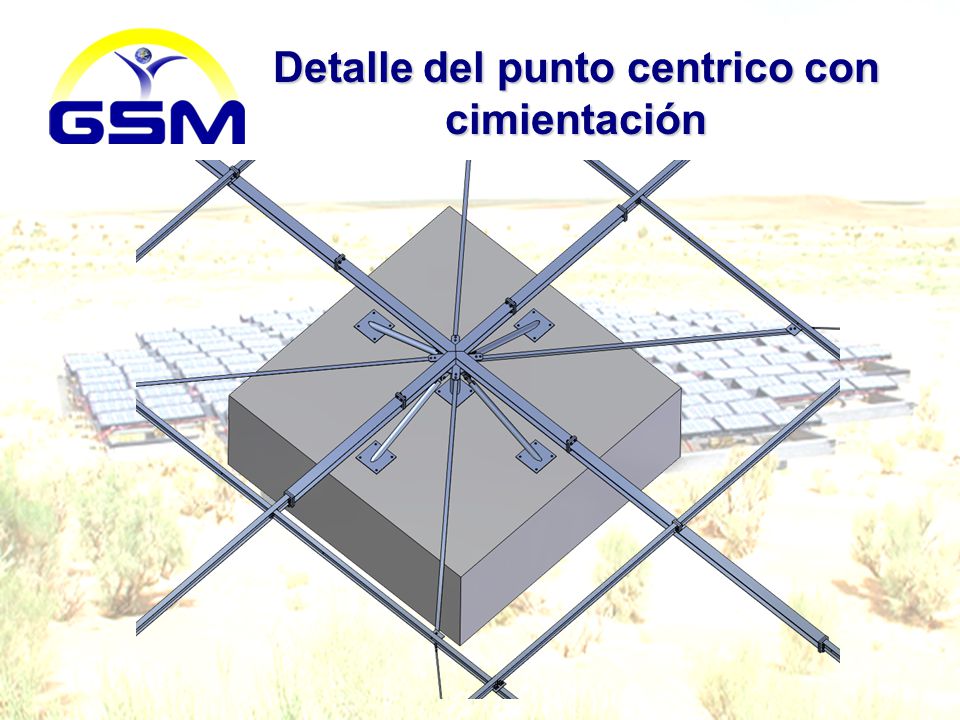

8 Detalle del punto centrico con cimientación

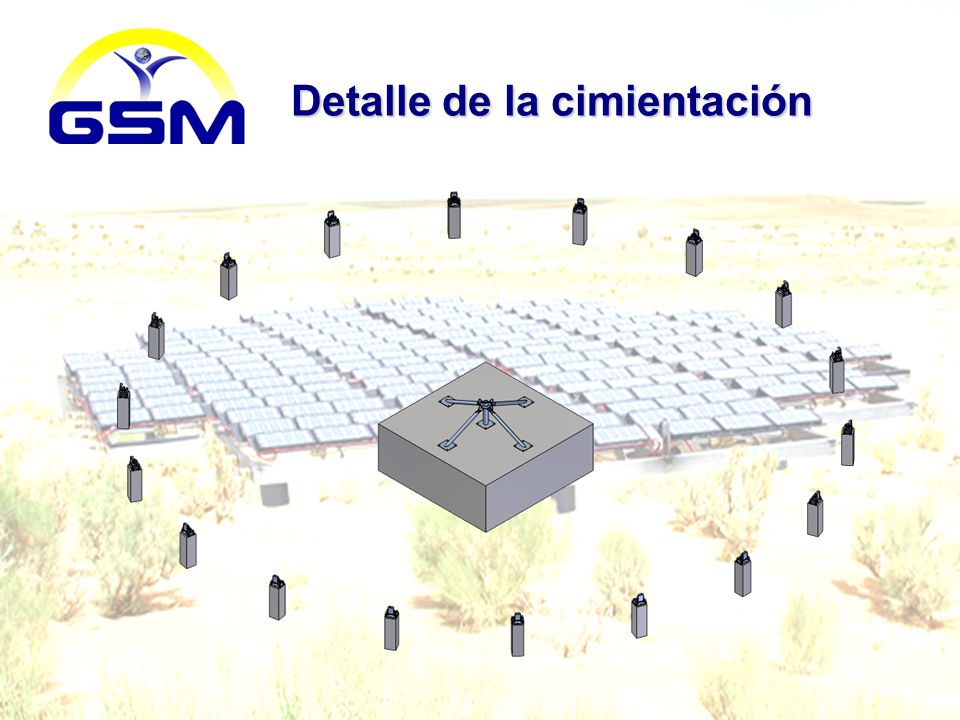

9 Detalle de la cimientación

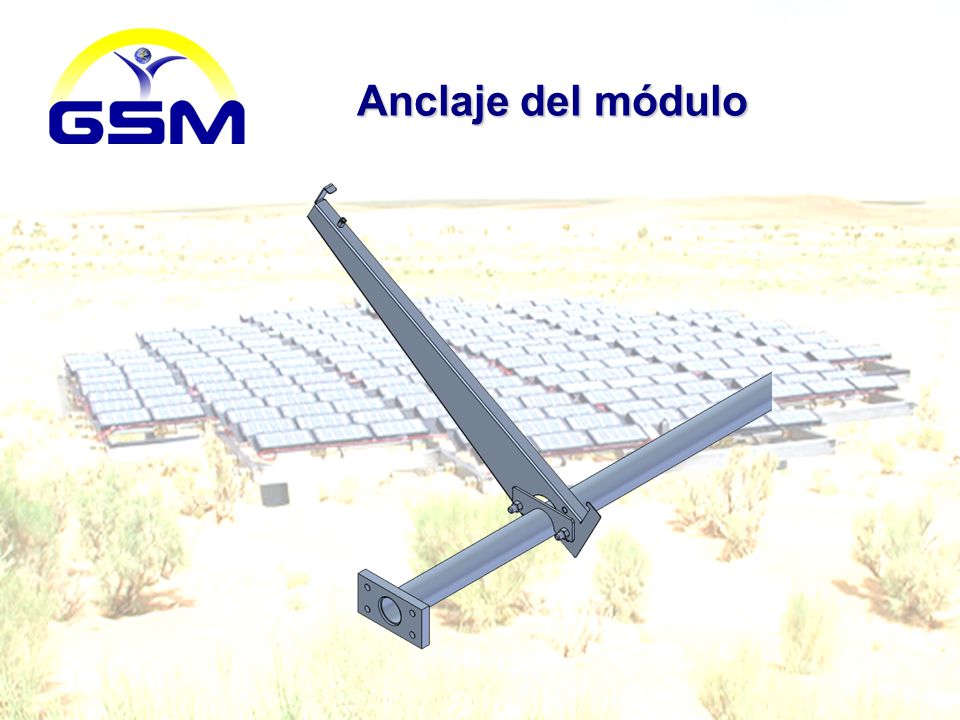

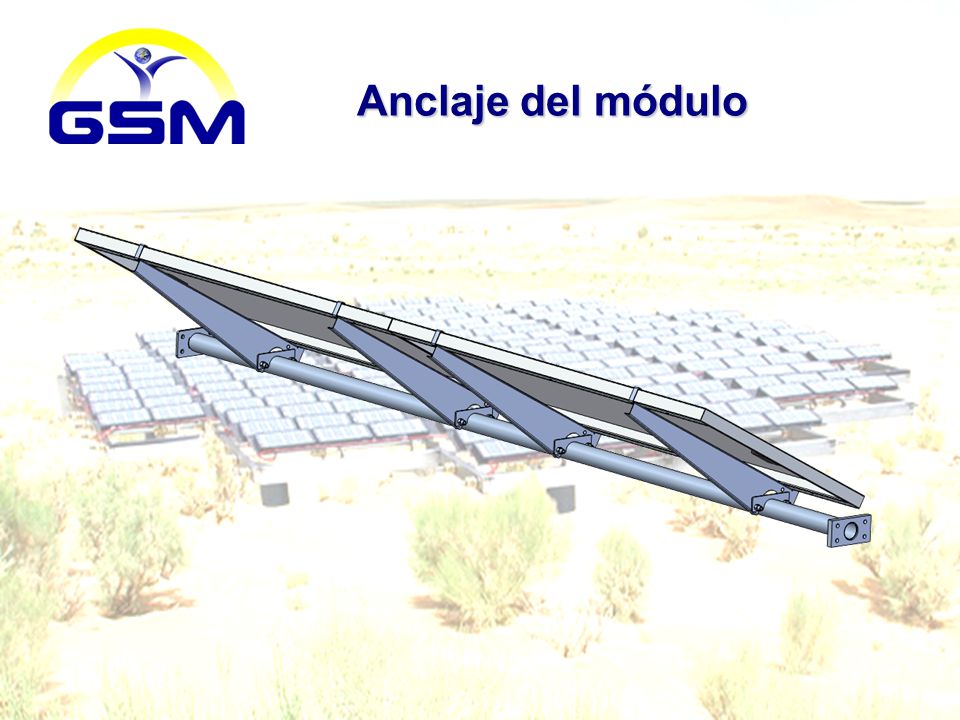

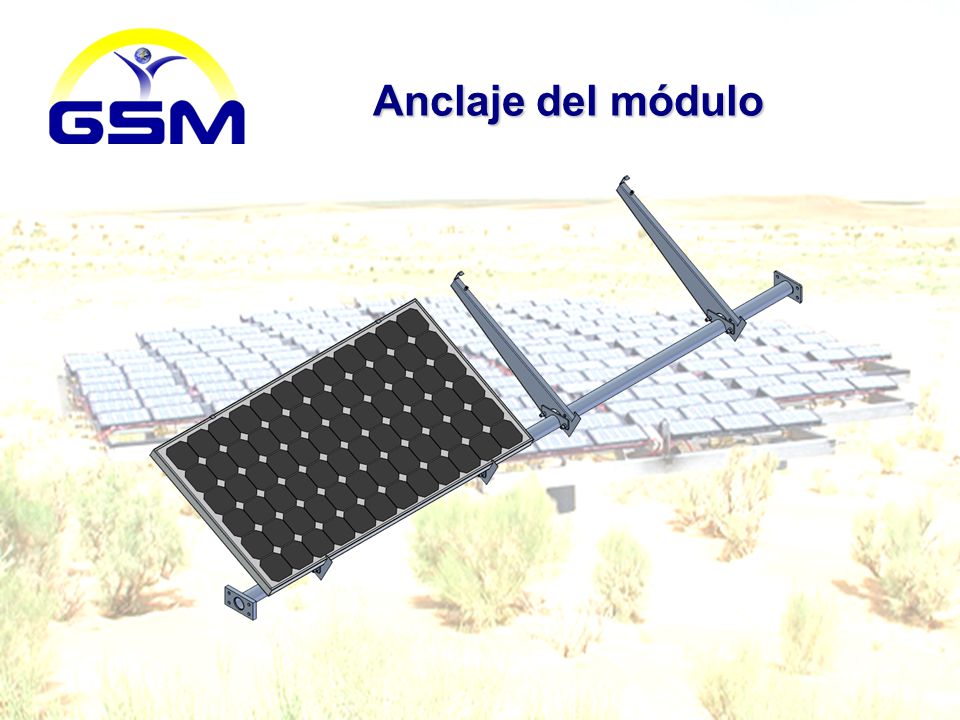

10 Anclaje del módulo

11

12

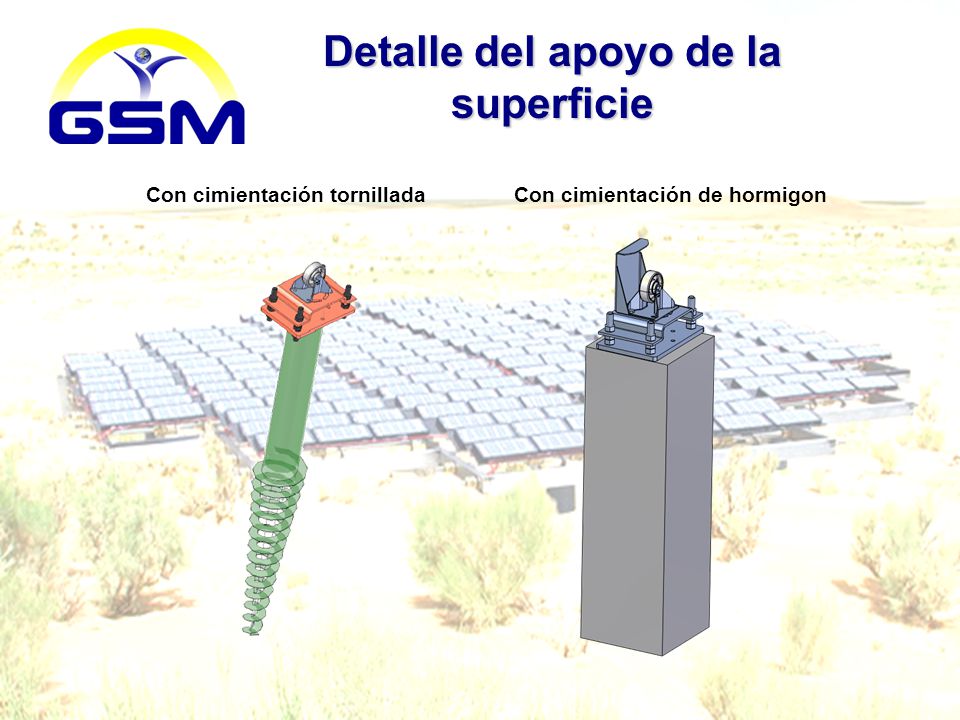

13 Detalle del apoyo de la superficie Con cimientación tornilladaCon cimientación de hormigon

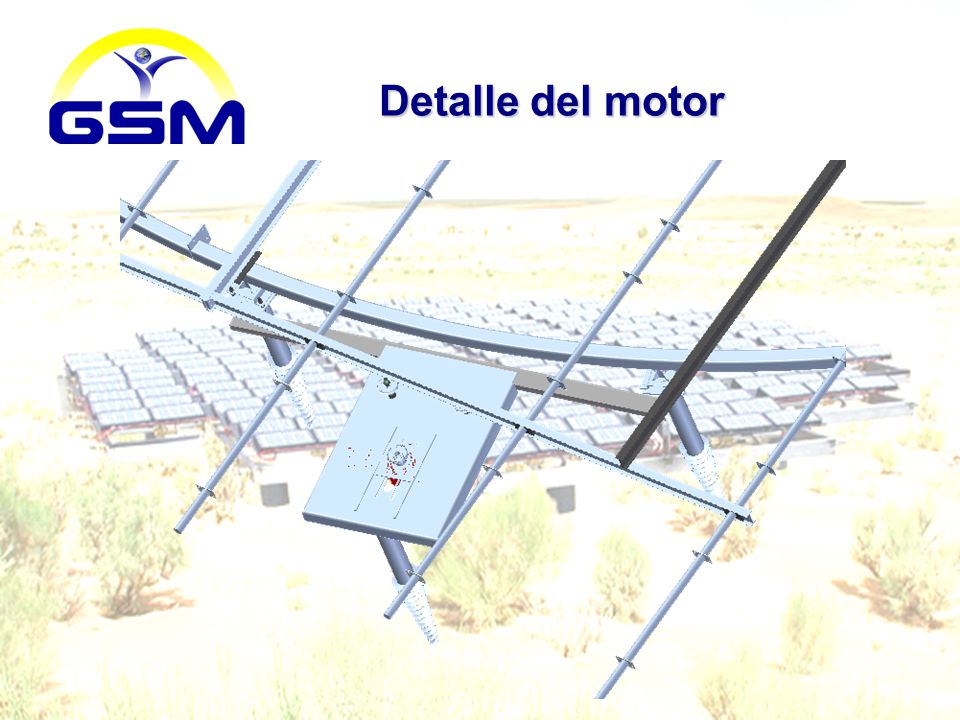

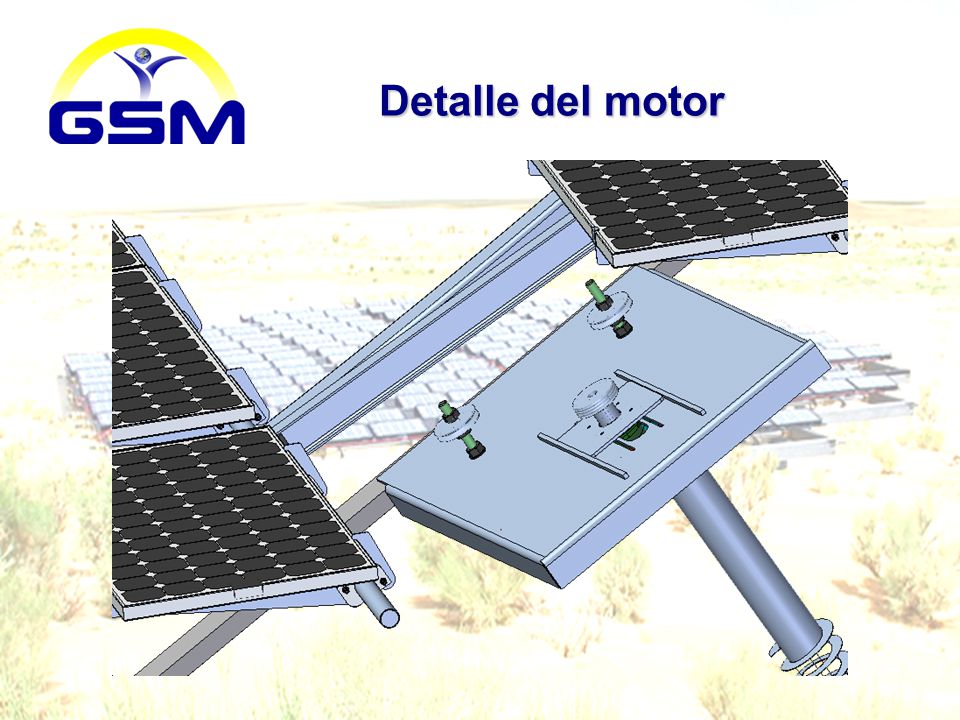

14 Detalle del motor
