1 Tecnología Industrial II
METALES NO FERROSOS Tecnología Industrial II

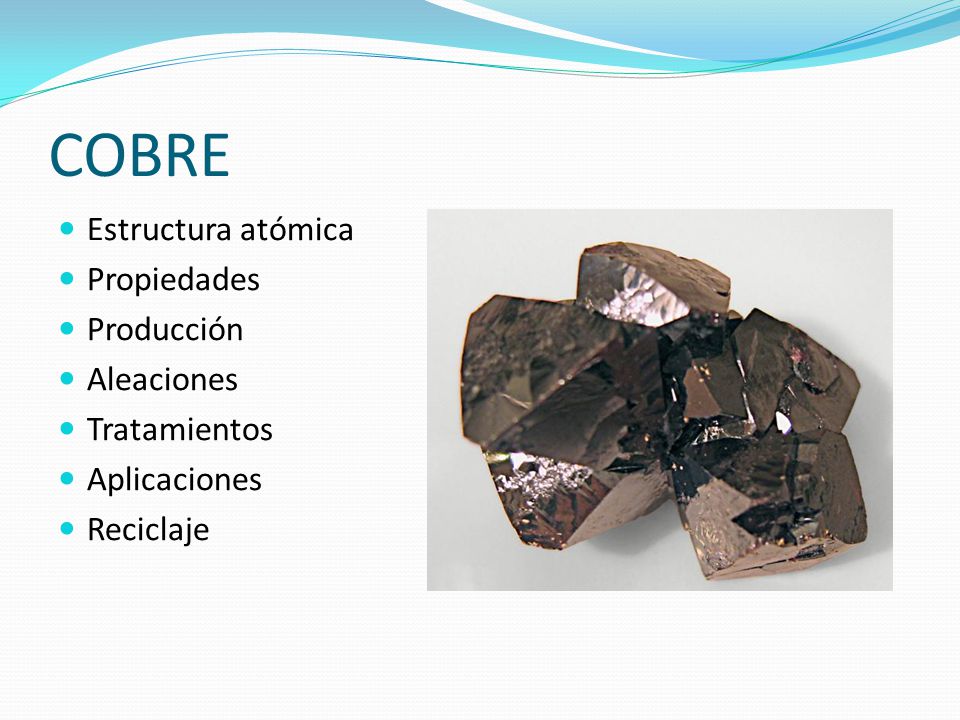

2 COBRE Estructura atómica Propiedades Producción Aleaciones
Tratamientos Aplicaciones Reciclaje

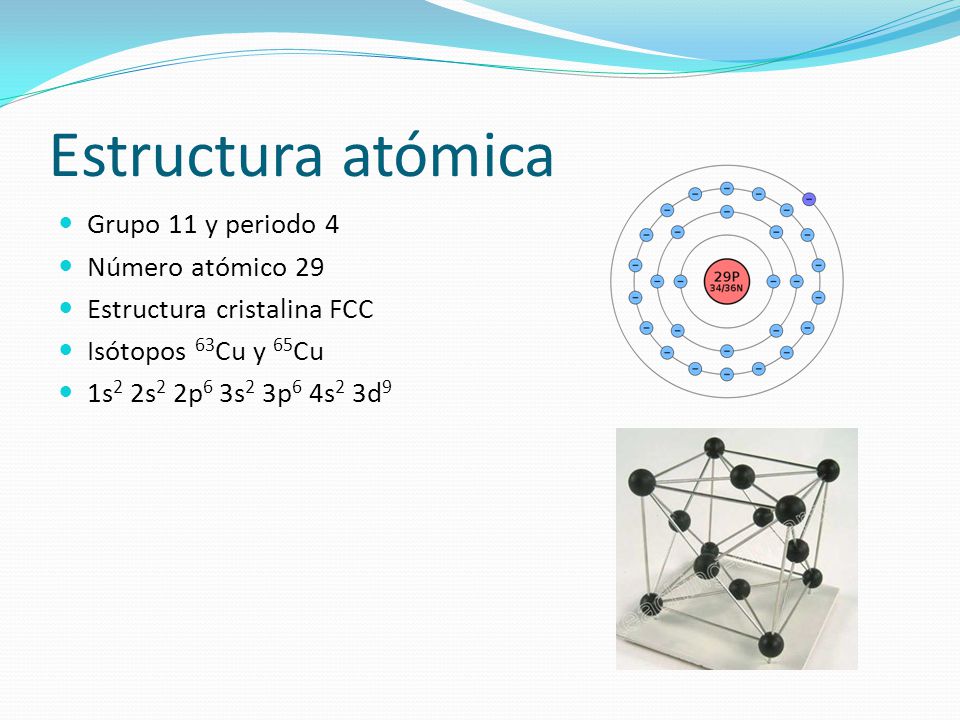

3 Estructura atómica Grupo 11 y periodo 4 Número atómico 29
Estructura cristalina FCC Isótopos 63Cu y 65Cu 1s2 2s2 2p6 3s2 3p6 4s2 3d9

4 Propiedades Físicas Mecánicas Color rojizo y brillo metálico
Conductividad eléctrica y térmica Resistente a la corrosión y oxidación Temperatura de fusión: 1080 °C Temperatura de ebullición: 2350 °C Buena maquinabilidad Ductilidad y maleabilidad Dureza 3 Escala de Mohs Resistente a la tracción Soldable

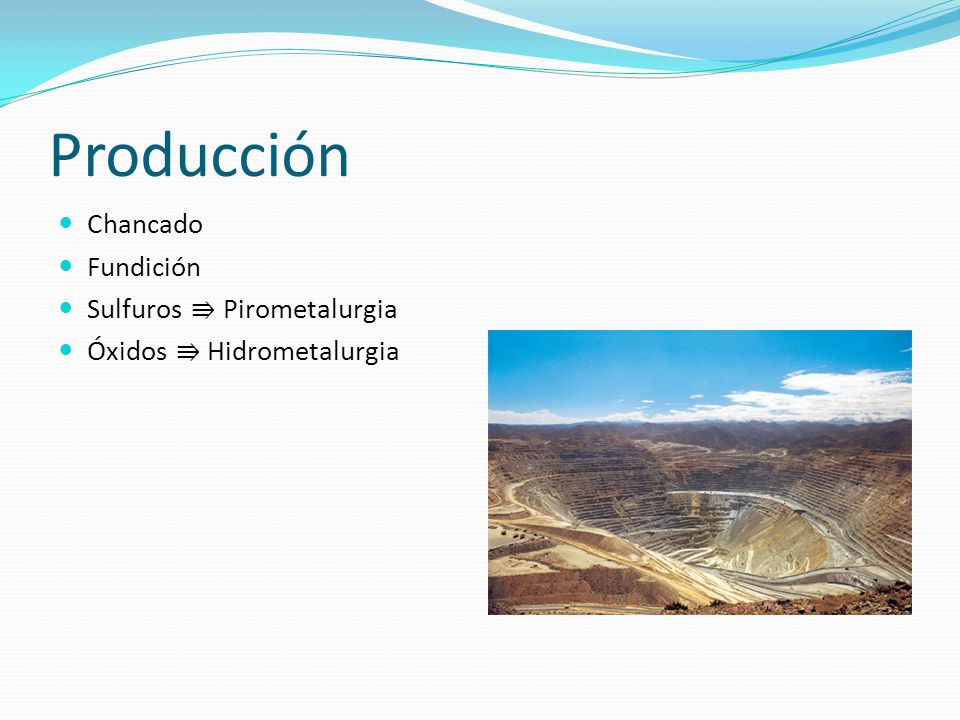

5 Producción Chancado Fundición Sulfuros ⇛ Pirometalurgia
Óxidos ⇛ Hidrometalurgia

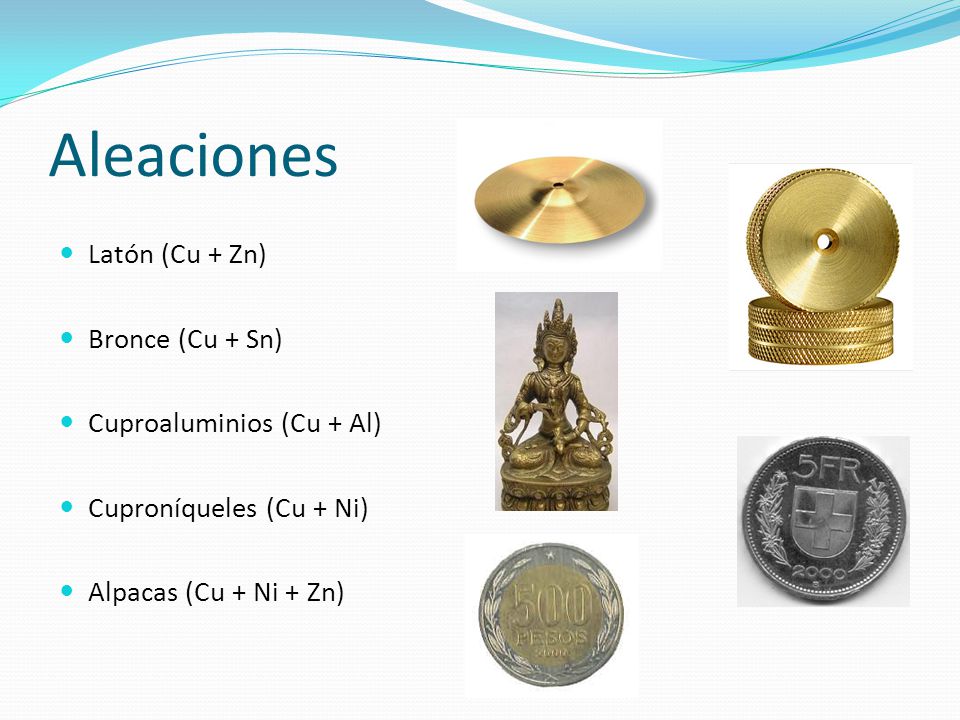

6 Aleaciones Latón (Cu + Zn) Bronce (Cu + Sn) Cuproaluminios (Cu + Al)
Cuproníqueles (Cu + Ni) Alpacas (Cu + Ni + Zn)

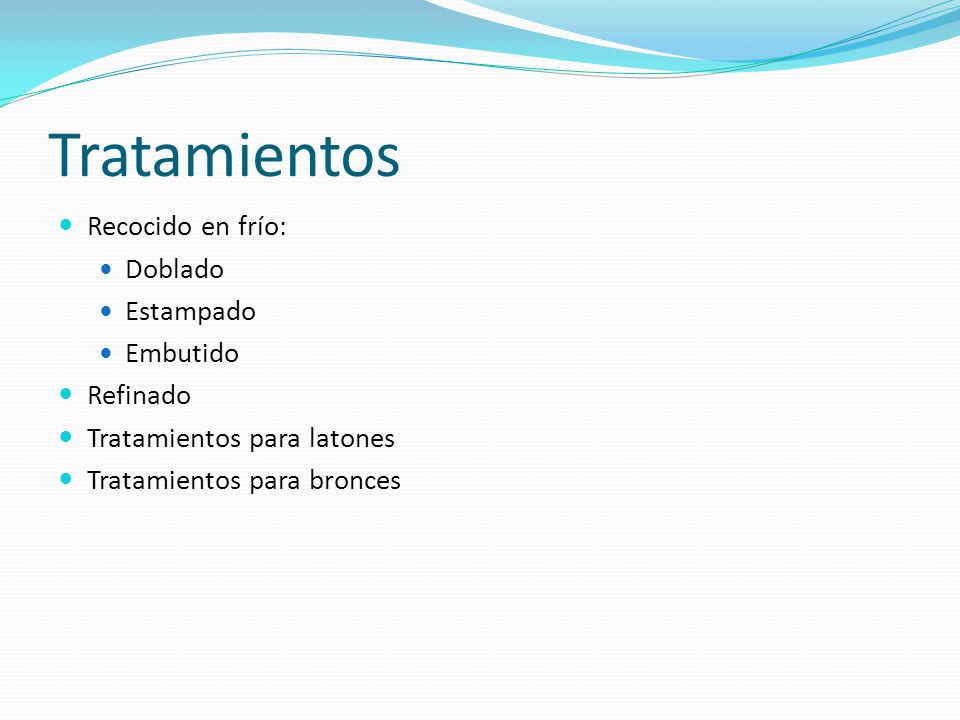

7 Tratamientos Recocido en frío: Doblado Estampado Embutido Refinado
Tratamientos para latones Tratamientos para bronces

8 Aplicaciones Cableado Tuberías Sistemas térmicos Automoción y aviación
Motores Sistemas electrónicos y eléctricos Agricultura

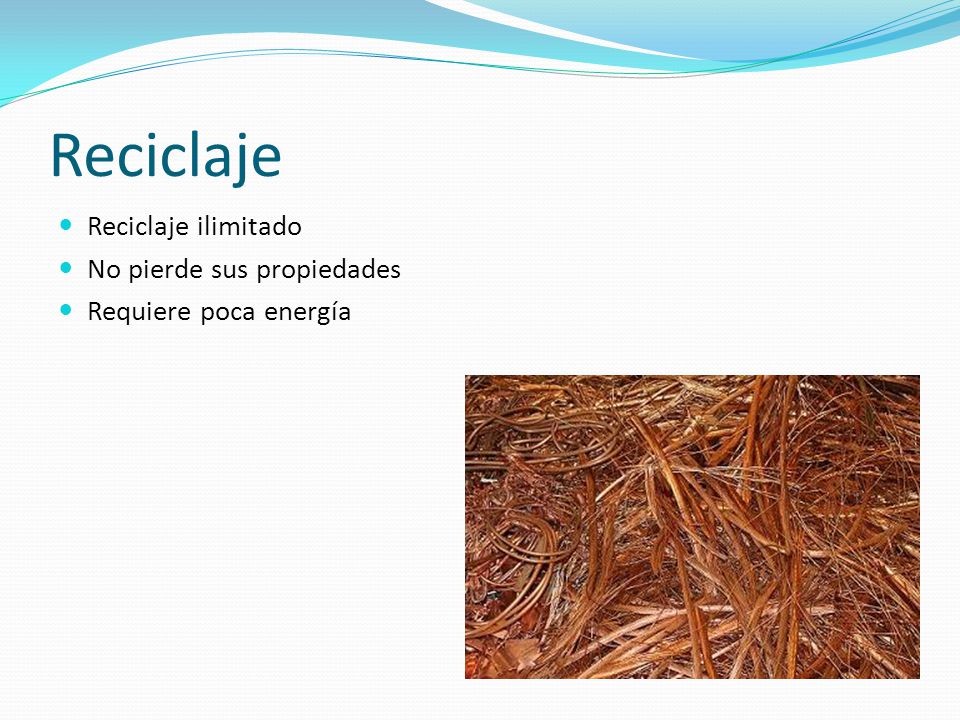

9 Reciclaje Reciclaje ilimitado No pierde sus propiedades
Requiere poca energía

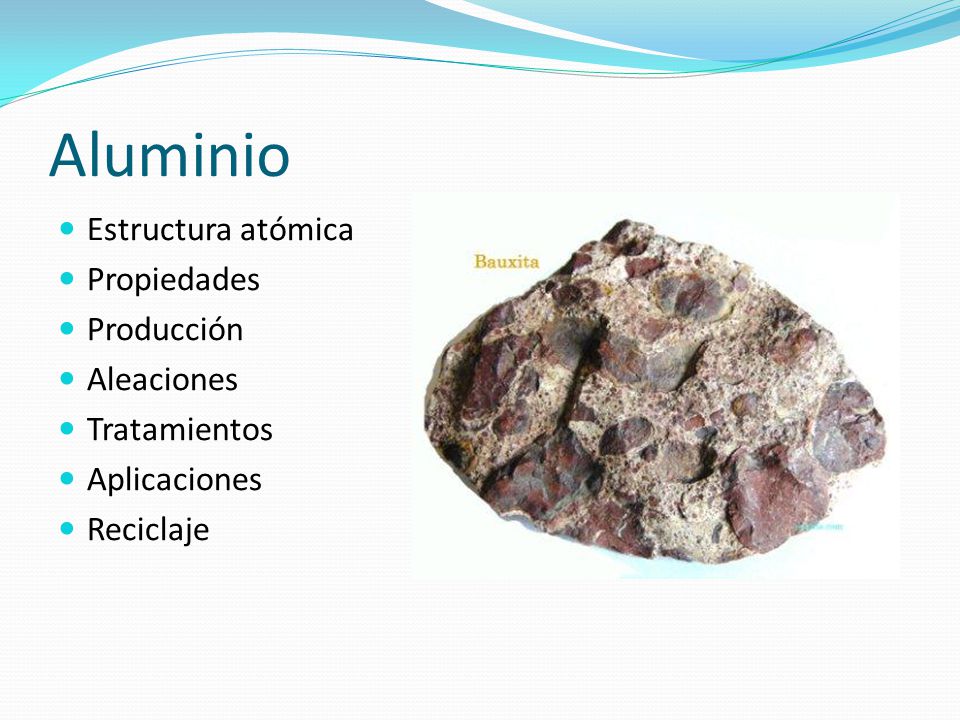

10 Aluminio Estructura atómica Propiedades Producción Aleaciones
Tratamientos Aplicaciones Reciclaje

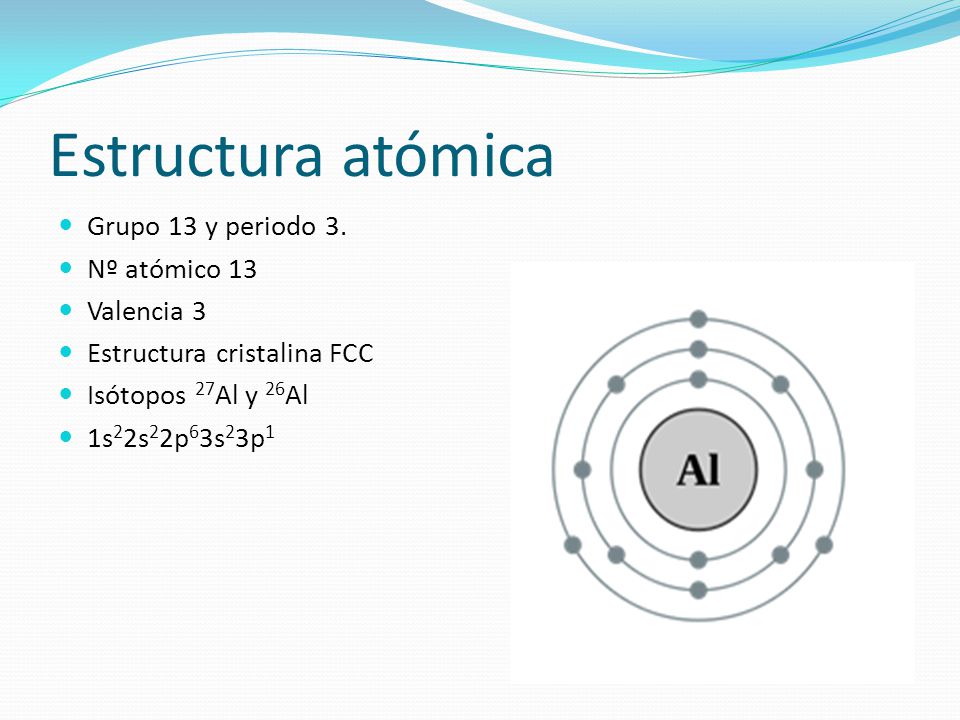

11 Estructura atómica Grupo 13 y periodo 3. Nº atómico 13 Valencia 3
Estructura cristalina FCC Isótopos 27Al y 26Al 1s22s22p63s23p1

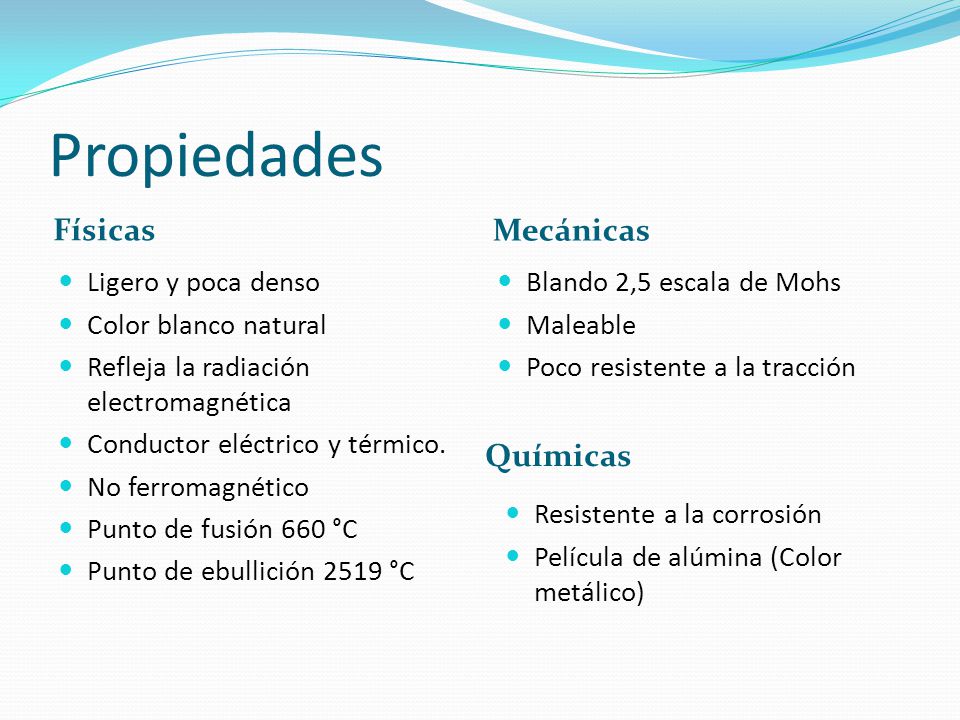

12 Propiedades Físicas Mecánicas Químicas Ligero y poca denso
Color blanco natural Refleja la radiación electromagnética Conductor eléctrico y térmico. No ferromagnético Punto de fusión 660 °C Punto de ebullición 2519 °C Blando 2,5 escala de Mohs Maleable Poco resistente a la tracción Químicas Resistente a la corrosión Película de alúmina (Color metálico)

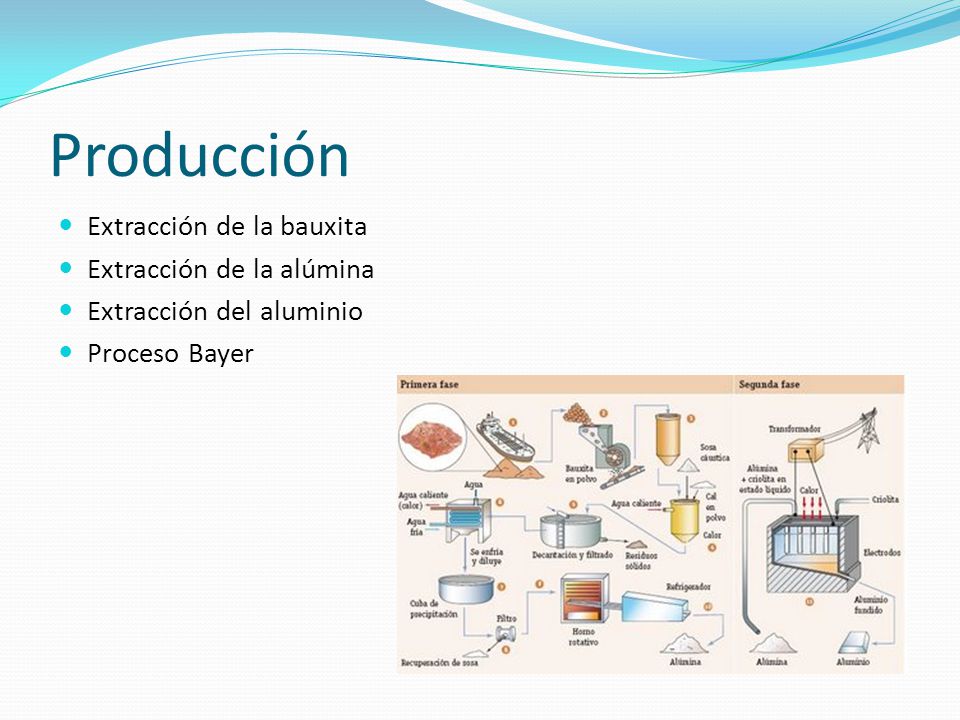

13 Producción Extracción de la bauxita Extracción de la alúmina
Extracción del aluminio Proceso Bayer

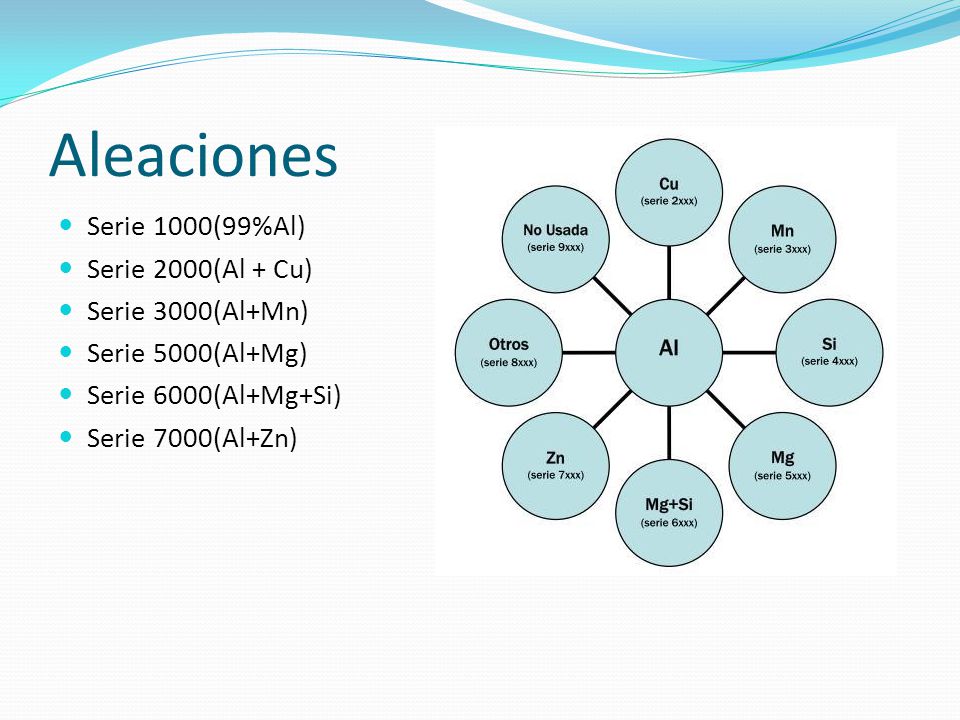

14 Aleaciones Serie 1000(99%Al) Serie 2000(Al + Cu) Serie 3000(Al+Mn)
Serie 5000(Al+Mg) Serie 6000(Al+Mg+Si) Serie 7000(Al+Zn)

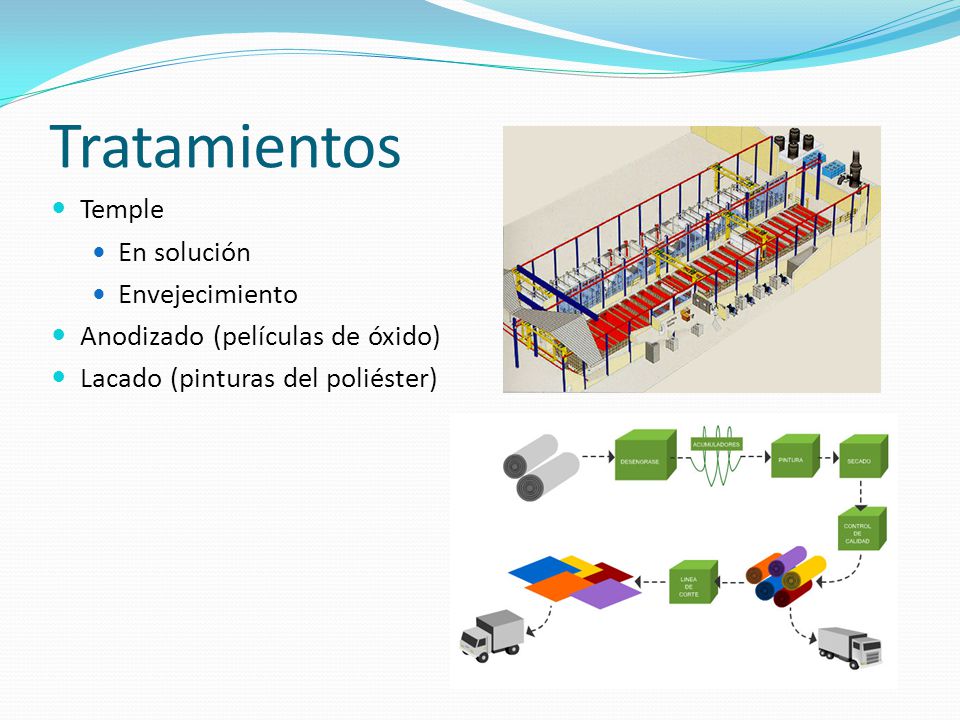

15 Tratamientos Temple En solución Envejecimiento
Anodizado (películas de óxido) Lacado (pinturas del poliéster)

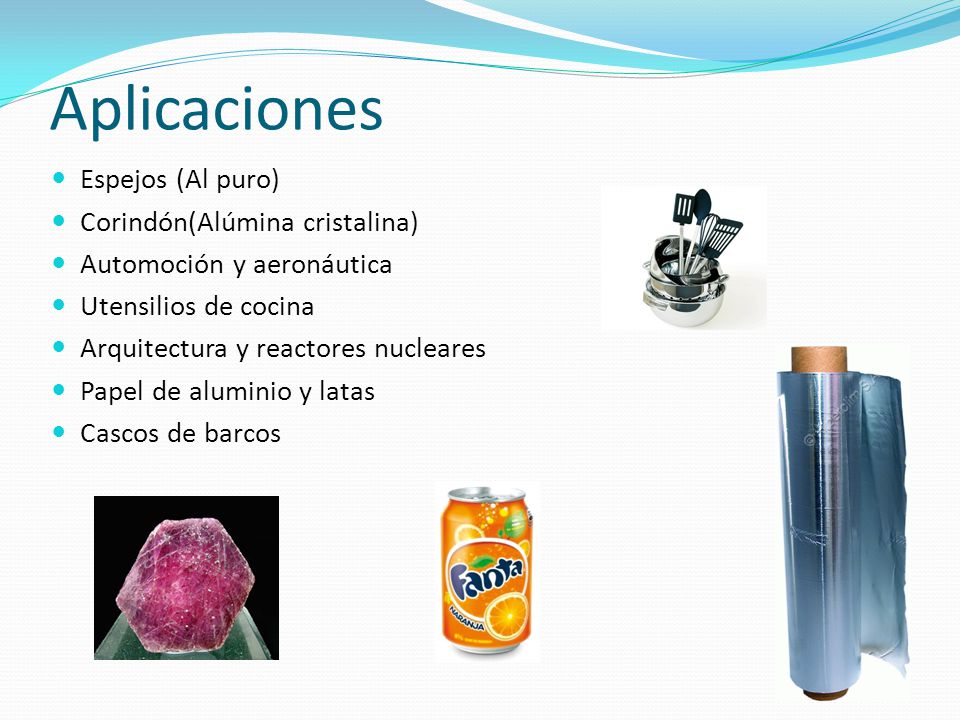

16 Aplicaciones Espejos (Al puro) Corindón(Alúmina cristalina)
Automoción y aeronáutica Utensilios de cocina Arquitectura y reactores nucleares Papel de aluminio y latas Cascos de barcos

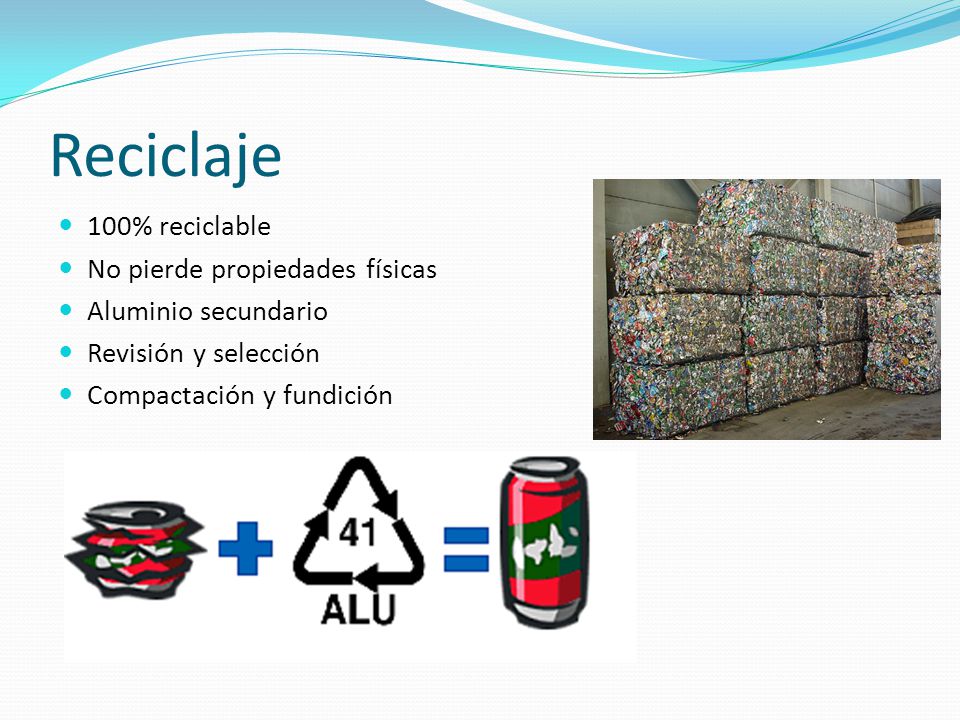

17 Reciclaje 100% reciclable No pierde propiedades físicas
Aluminio secundario Revisión y selección Compactación y fundición

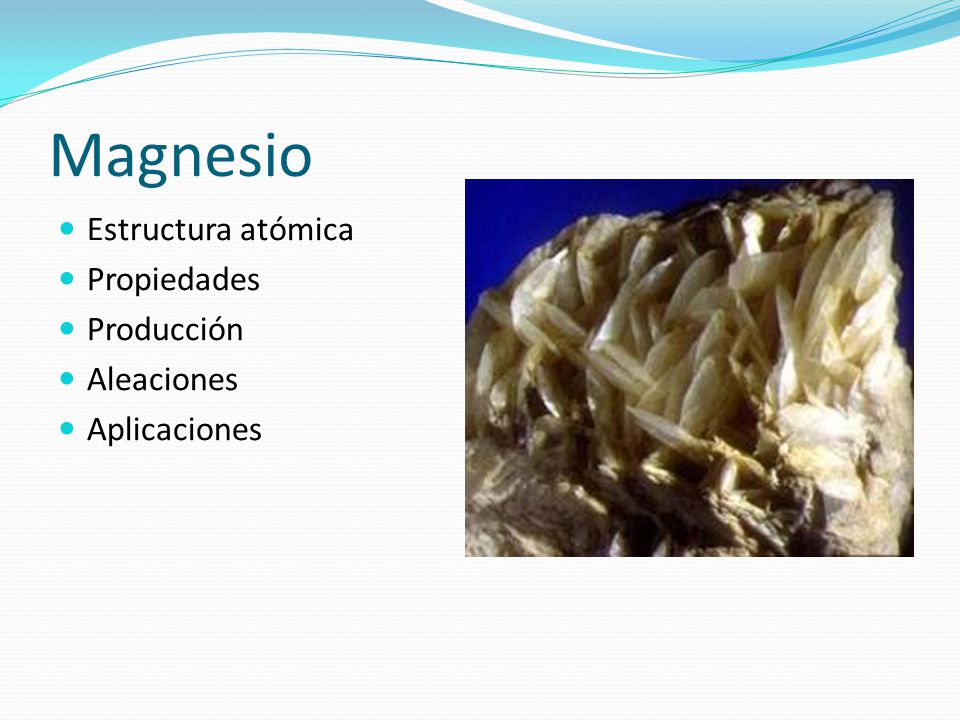

18 Magnesio Estructura atómica Propiedades Producción Aleaciones
Aplicaciones

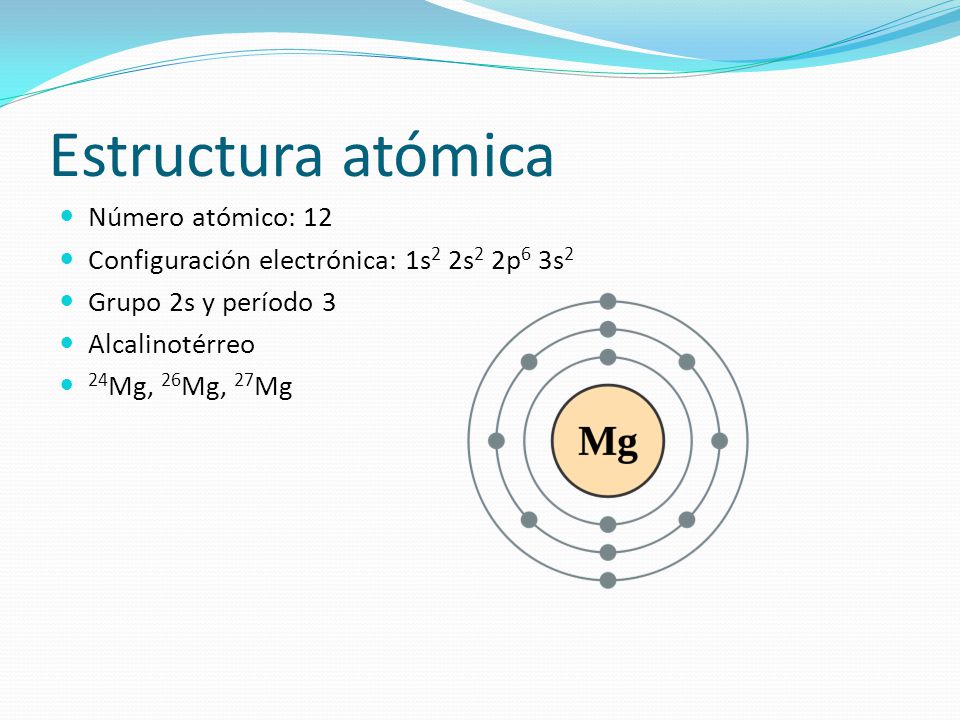

19 Estructura atómica Número atómico: 12
Configuración electrónica: 1s2 2s2 2p6 3s2 Grupo 2s y período 3 Alcalinotérreo 24Mg, 26Mg, 27Mg

20 Propiedades Físicas Mecánicas Químicas Densidad: 1740 kg/m3
Tª fusión: 649⁰C Tª ebullición: 1107⁰C Maleable y dúctil en altas temperaturas Muy ligero Químicas Fácil corrosión Oxidación limitada Altamente inflamable Se encuentra como MgO y MgCl2

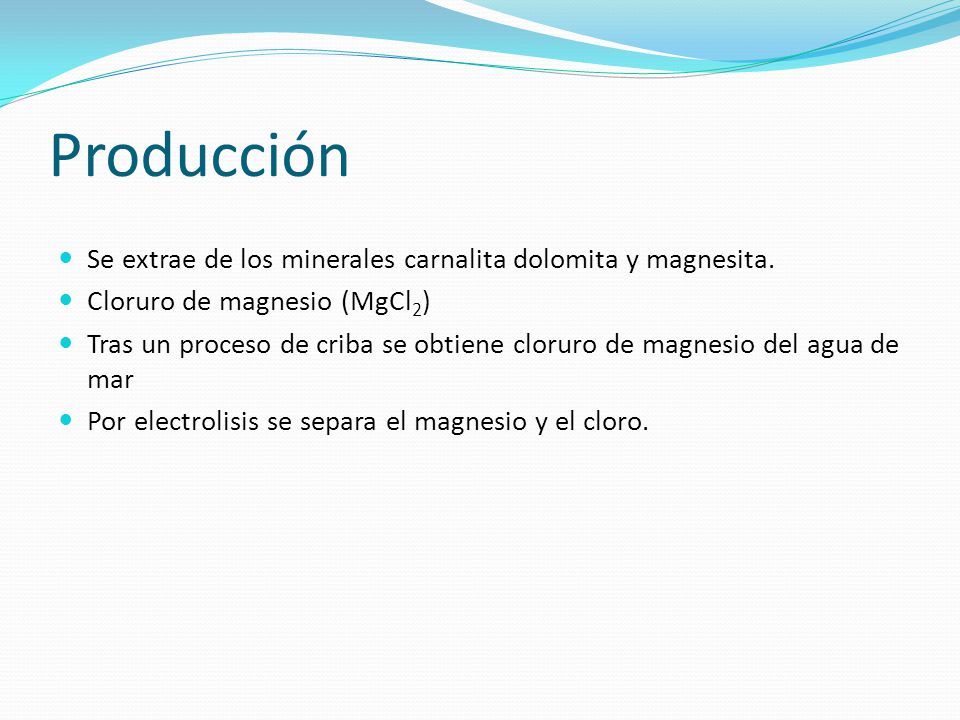

21 Producción Se extrae de los minerales carnalita dolomita y magnesita.
Cloruro de magnesio (MgCl2) Tras un proceso de criba se obtiene cloruro de magnesio del agua de mar Por electrolisis se separa el magnesio y el cloro.

22 Aleaciones Para forja 3%Al 0,2%Mn 1%Zn 8,5%Al 0,15%Mn 0,5%Zn
Para fundición 6%Al 0,13%Mn 9%Al 0,15%Mn 0,7%Zn 0,001%Ni 0,005%Fe

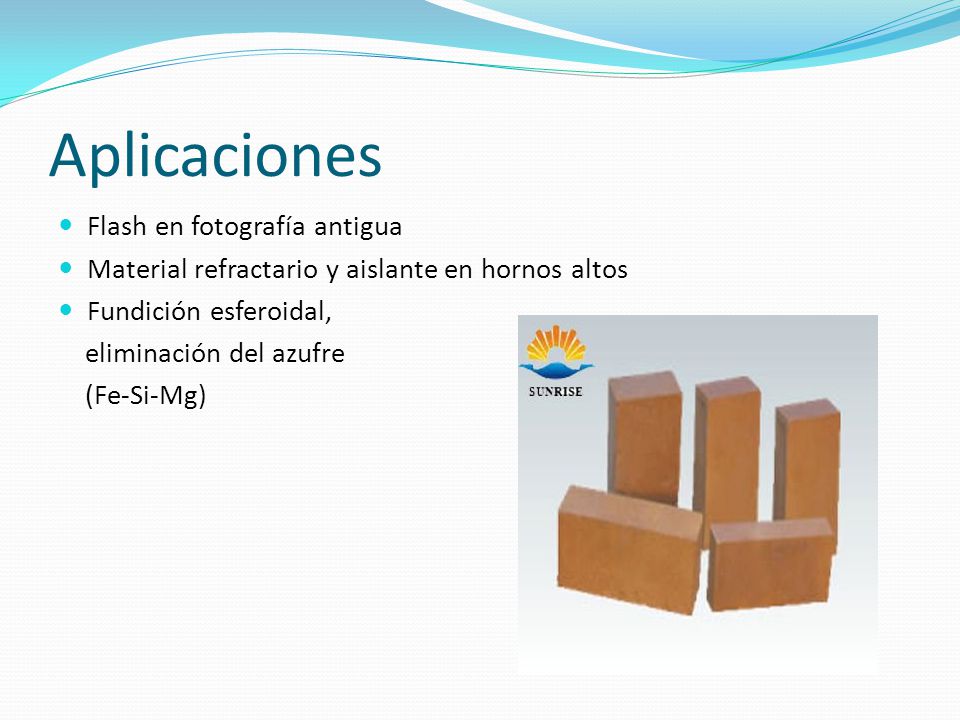

23 Aplicaciones Flash en fotografía antigua
Material refractario y aislante en hornos altos Fundición esferoidal, eliminación del azufre (Fe-Si-Mg)

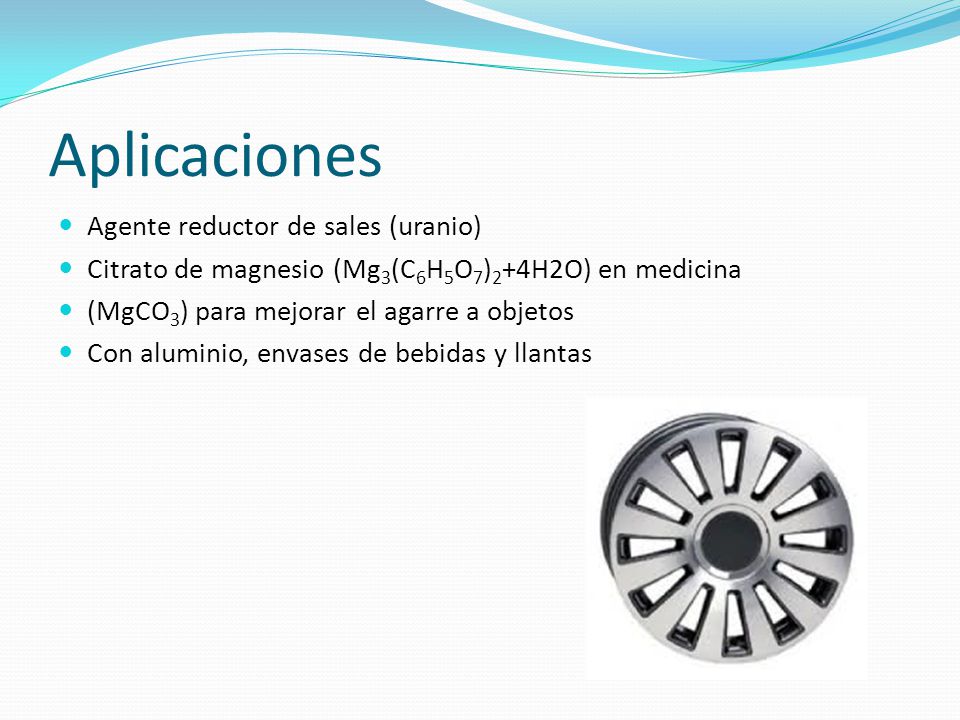

24 Aplicaciones Agente reductor de sales (uranio)
Citrato de magnesio (Mg3(C6H5O7)2+4H2O) en medicina (MgCO3) para mejorar el agarre a objetos Con aluminio, envases de bebidas y llantas

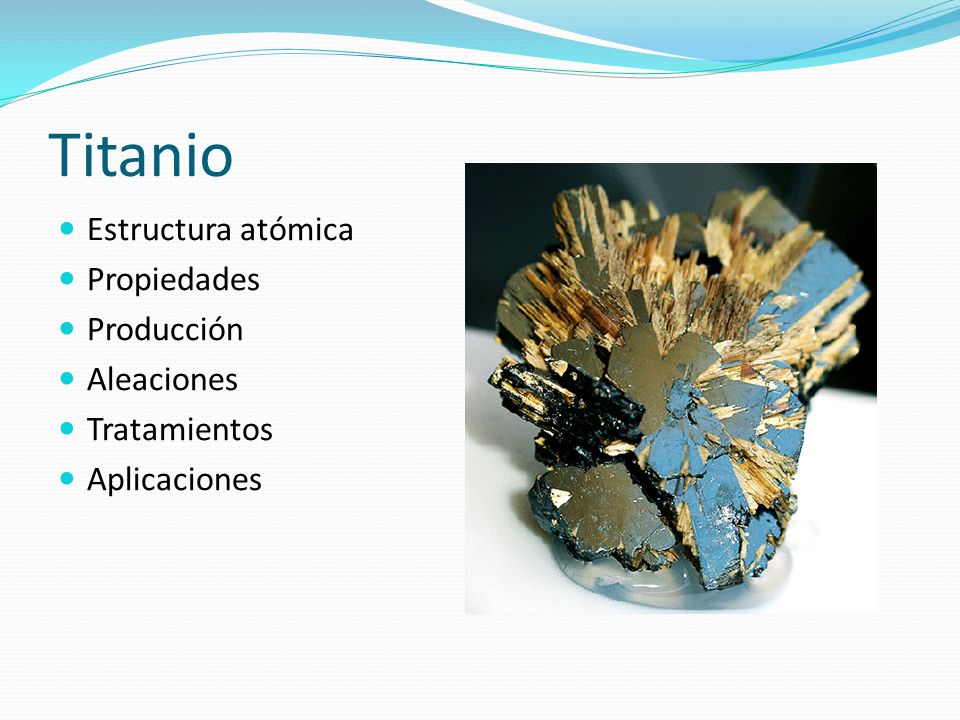

25 Titanio Estructura atómica Propiedades Producción Aleaciones
Tratamientos Aplicaciones

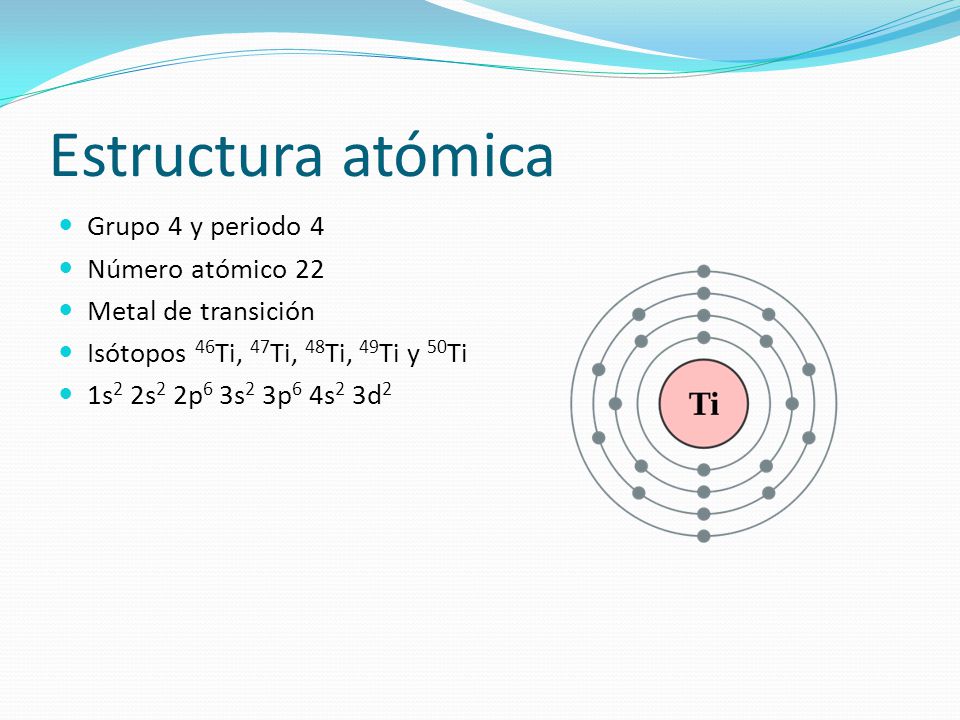

26 Estructura atómica Grupo 4 y periodo 4 Número atómico 22
Metal de transición Isótopos 46Ti, 47Ti, 48Ti, 49Ti y 50Ti 1s2 2s2 2p6 3s2 3p6 4s2 3d2

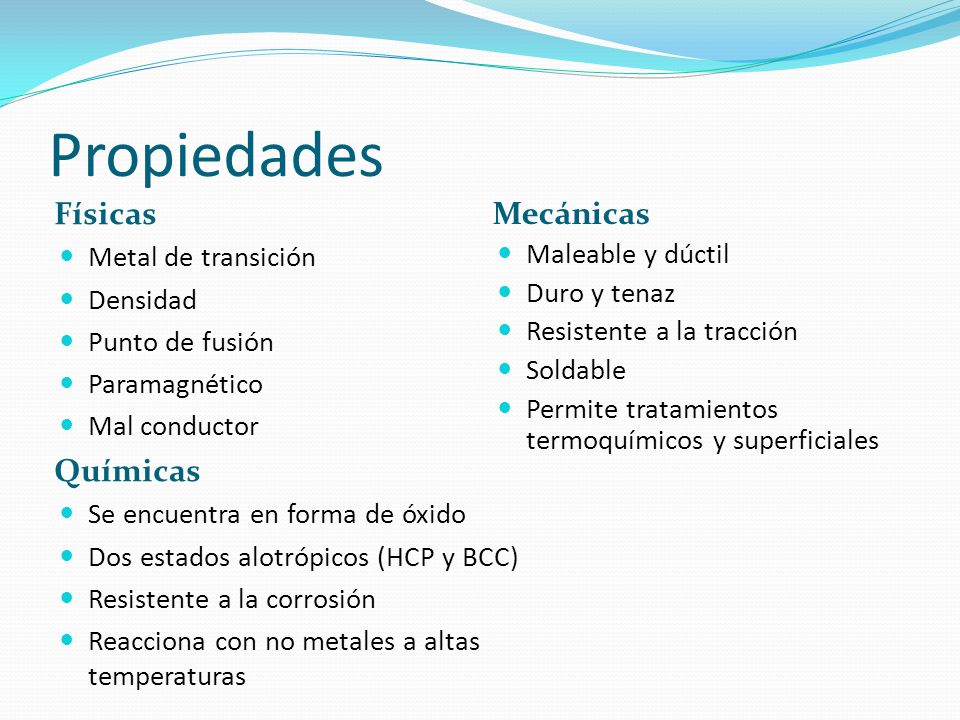

27 Propiedades Físicas Mecánicas Químicas Metal de transición Densidad
Punto de fusión Paramagnético Mal conductor Maleable y dúctil Duro y tenaz Resistente a la tracción Soldable Permite tratamientos termoquímicos y superficiales Químicas Se encuentra en forma de óxido Dos estados alotrópicos (HCP y BCC) Resistente a la corrosión Reacciona con no metales a altas temperaturas

28 Producción Método Kroll Vídeo Rutilo

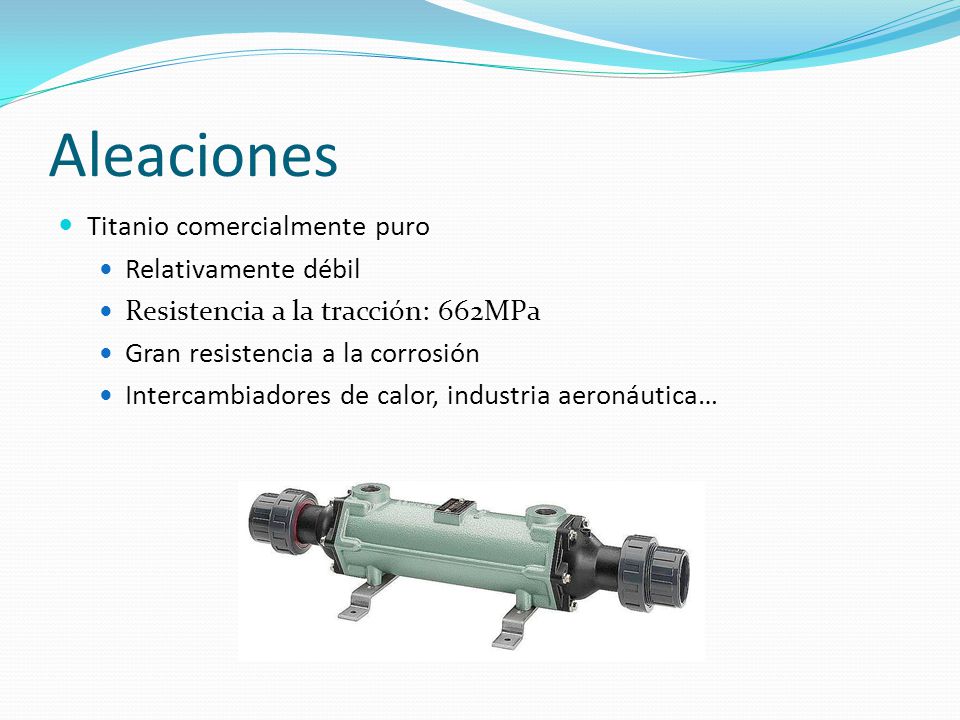

29 Aleaciones Titanio comercialmente puro Relativamente débil
Resistencia a la tracción: 662MPa Gran resistencia a la corrosión Intercambiadores de calor, industria aeronáutica… Intercambiador de calor piscina

30 Aleaciones Titanio alfa (5% Al 2,5% Sn)
Alta resistencia a la corrosión y elevadas temperaturas Resistencia a la tracción: 862 Mpa Buena soldabilidad Aceptable ductilidad y conformabilidad Procesos químicos, prótesis…

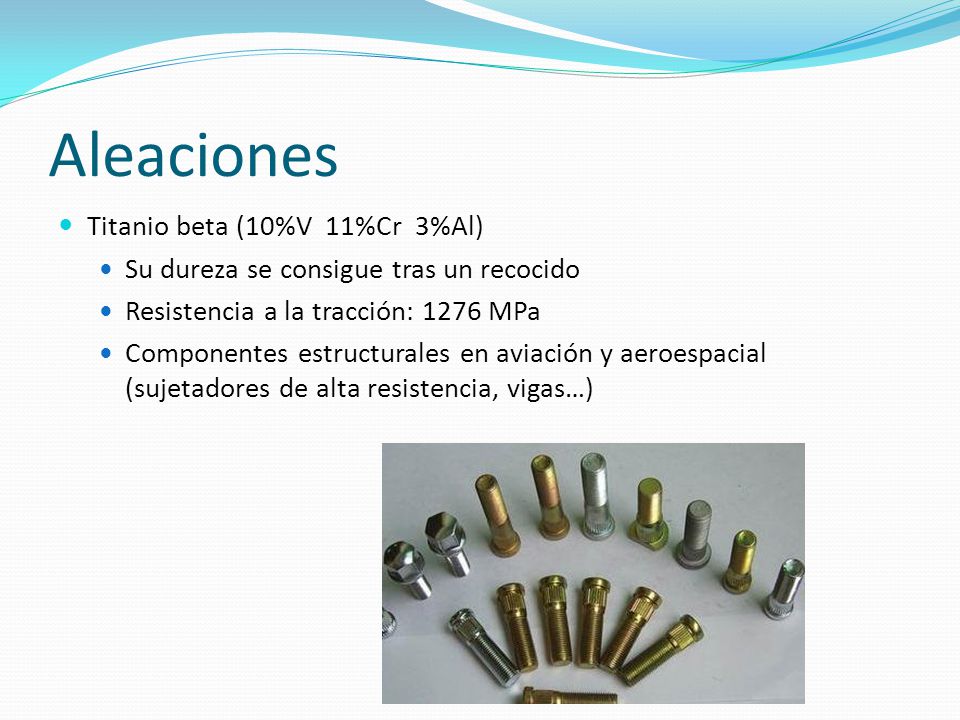

31 Aleaciones Titanio beta (10%V 11%Cr 3%Al)
Su dureza se consigue tras un recocido Resistencia a la tracción: 1276 MPa Componentes estructurales en aviación y aeroespacial (sujetadores de alta resistencia, vigas…)

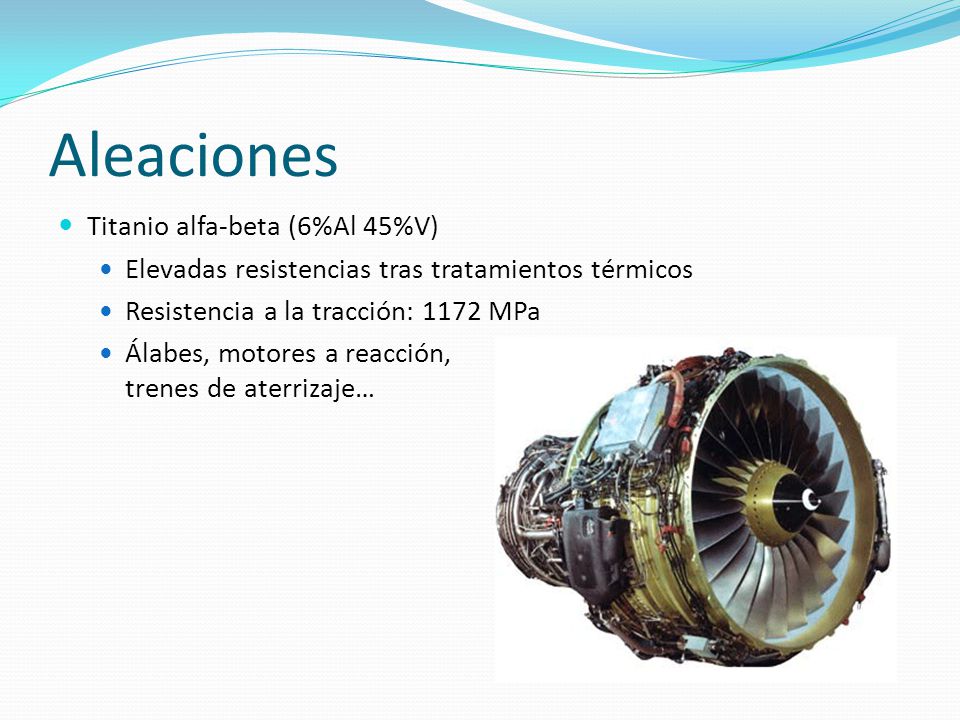

32 Aleaciones Titanio alfa-beta (6%Al 45%V)
Elevadas resistencias tras tratamientos térmicos Resistencia a la tracción: 1172 MPa Álabes, motores a reacción, trenes de aterrizaje…

33 Aleaciones

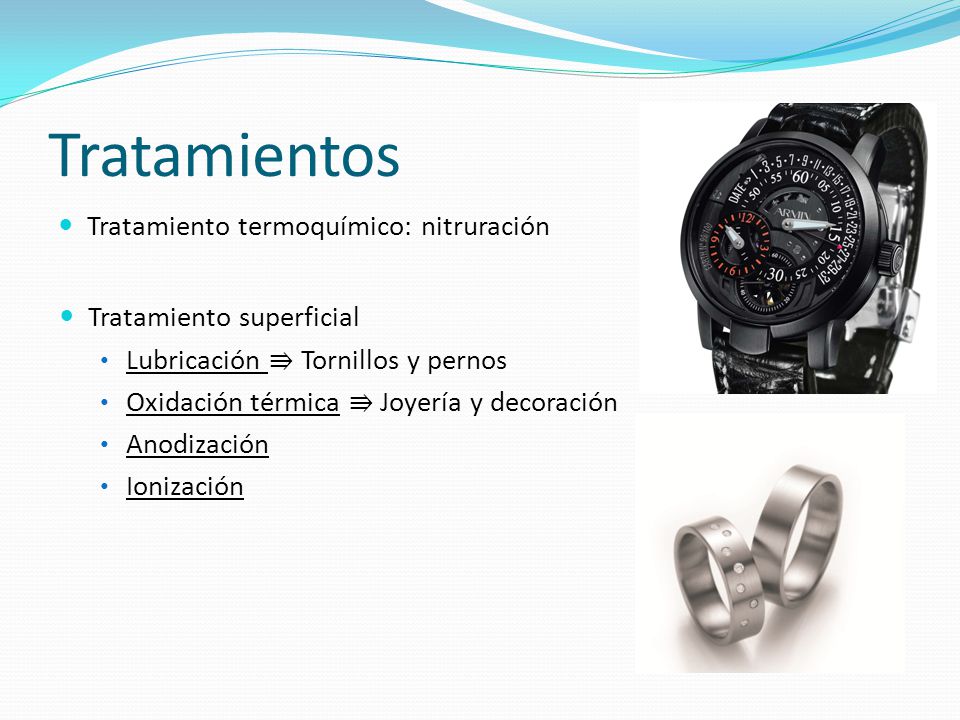

34 Tratamientos Tratamiento termoquímico: nitruración
Tratamiento superficial Lubricación ⇛ Tornillos y pernos Oxidación térmica ⇛ Joyería y decoración Anodización Ionización

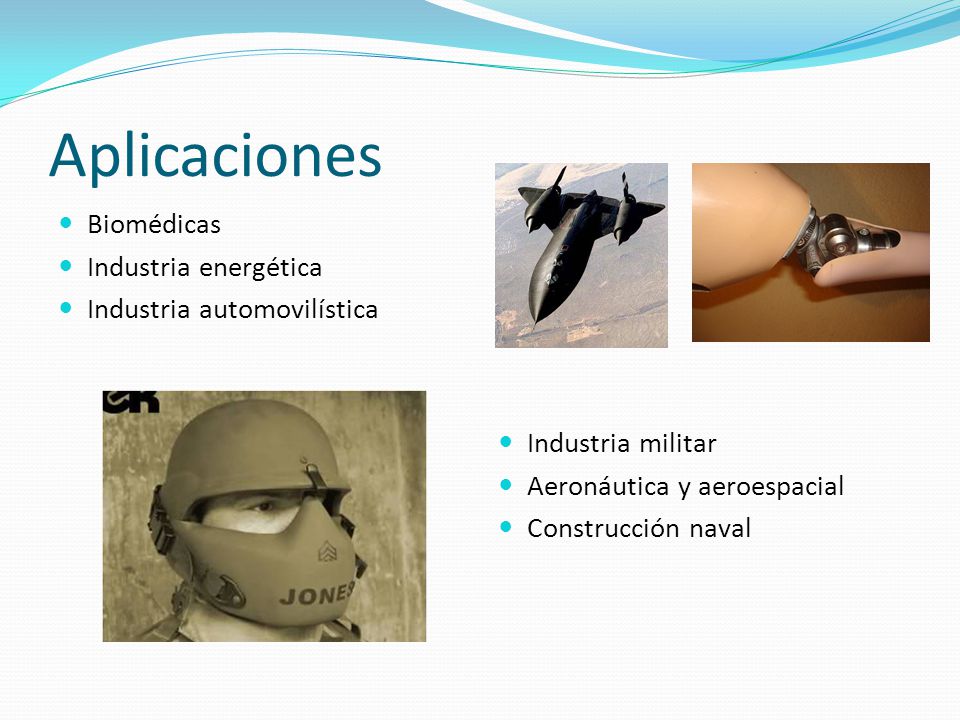

35 Aplicaciones Biomédicas Industria energética Industria automovilística
Industria militar Aeronáutica y aeroespacial Construcción naval

36 Fibra de carbono Estructura atómica Propiedades Aplicaciones

37 Estructura atómica Similar a la del grafito
Láminas de átomos (hexagonal) Al calentarse, el filamento de hace mas grueso y corto

38 Propiedades Elevada resistencia mecánica Baja densidad
Alta conductividad eléctrico y baja térmica Resistente a las variaciones de temperatura.

39 Aplicaciones Aeronáutica y automovilística Barcos, bicicletas...
Otros artículos de consumo: raquetas, patines en línea etc.

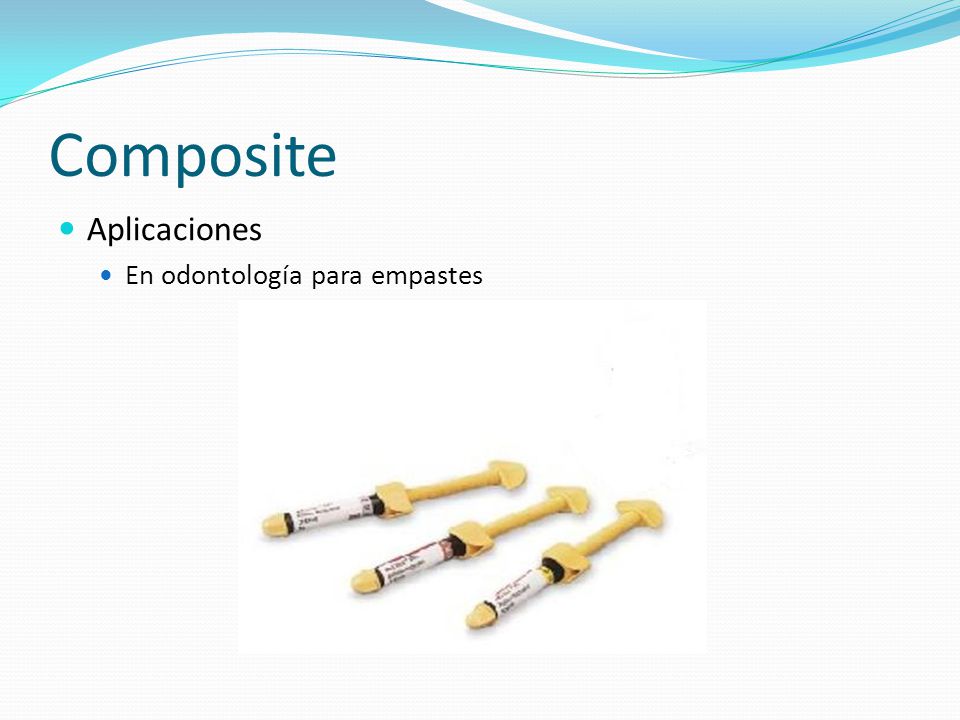

40 Composite Aplicaciones En odontología para empastes

41 Kevlar Tipos de fibras de kevlar Propiedades

42 Tipos de fibras de kevlar
Refuerzo en tiras (chalecos antibalas) Kevlar 49 Equipamiento para deportes extremo Altavoces Aeronáutica

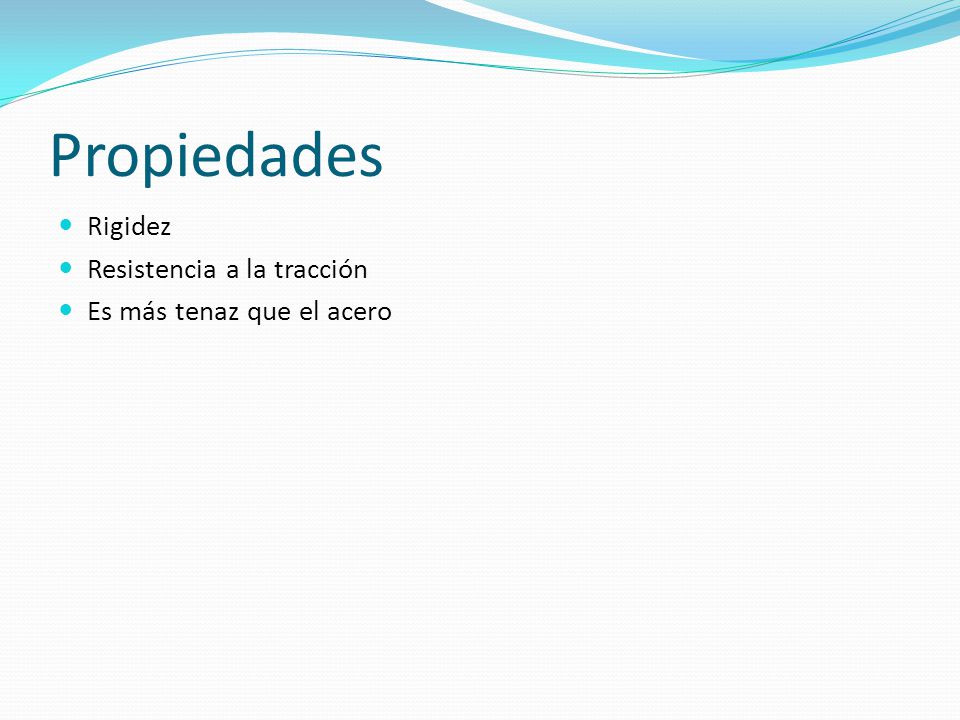

43 Propiedades Rigidez Resistencia a la tracción
Es más tenaz que el acero

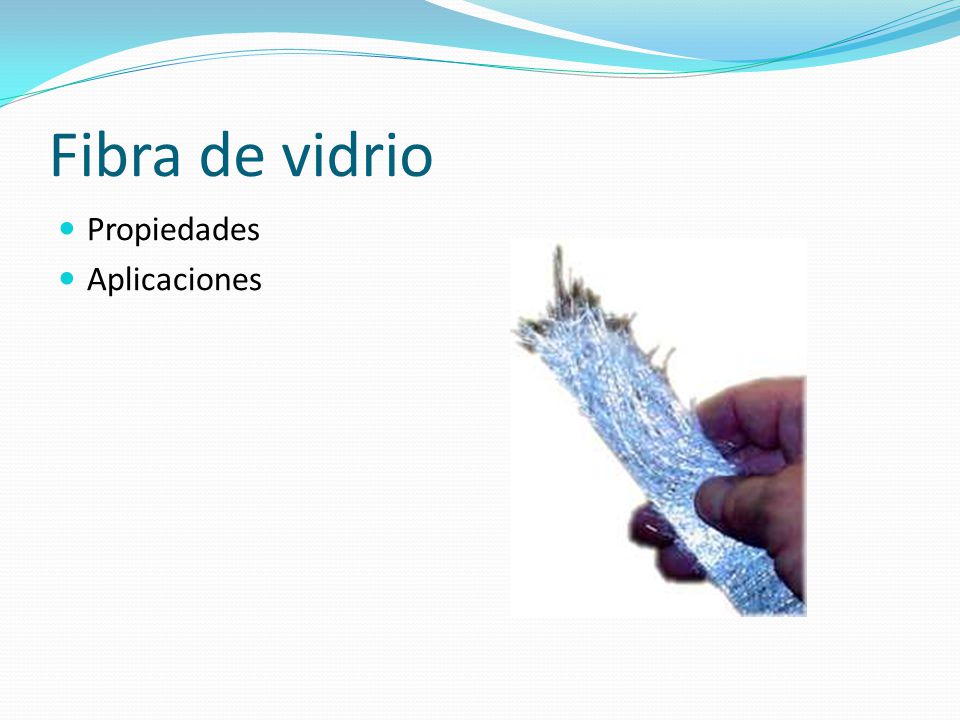

44 Fibra de vidrio Propiedades Aplicaciones

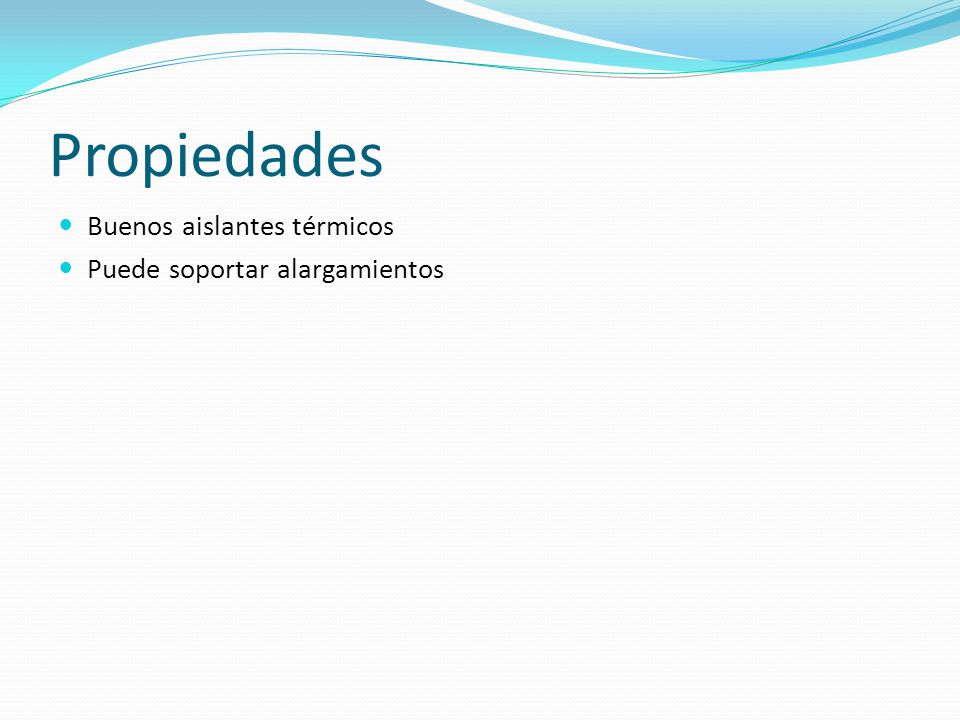

45 Propiedades Buenos aislantes térmicos Puede soportar alargamientos

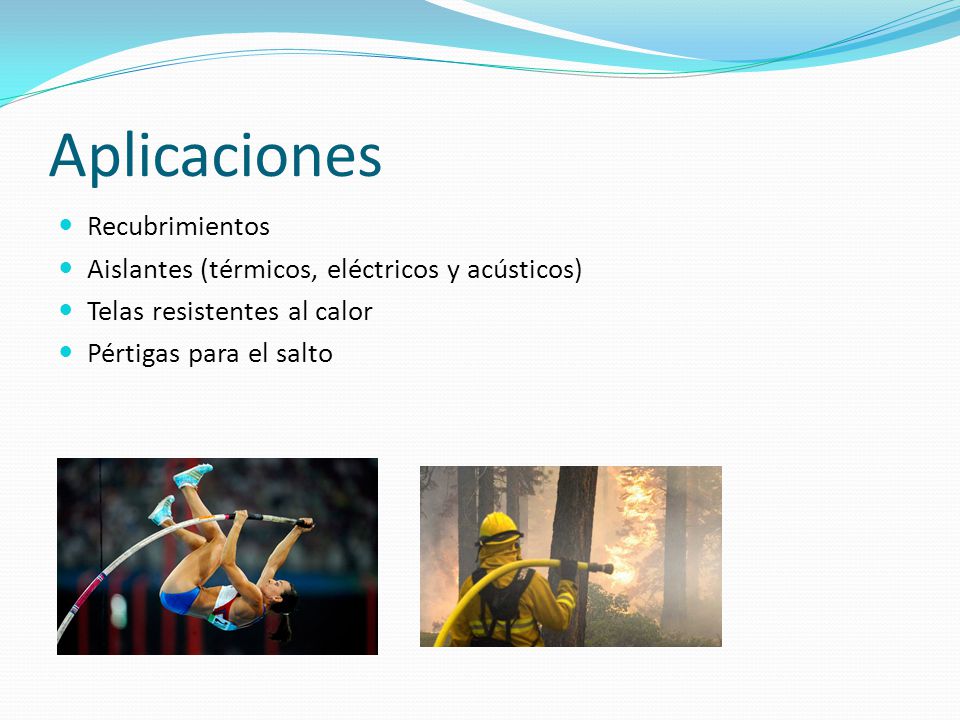

46 Aplicaciones Recubrimientos
Aislantes (térmicos, eléctricos y acústicos) Telas resistentes al calor Pértigas para el salto
