METODOLOGÍA PARA ESTUDIOS DE EFICIENCIA ENERGÉTICA

Presentación del tema: "METODOLOGÍA PARA ESTUDIOS DE EFICIENCIA ENERGÉTICA"— Transcripción de la presentación:

1 METODOLOGÍA PARA ESTUDIOS DE EFICIENCIA ENERGÉTICA

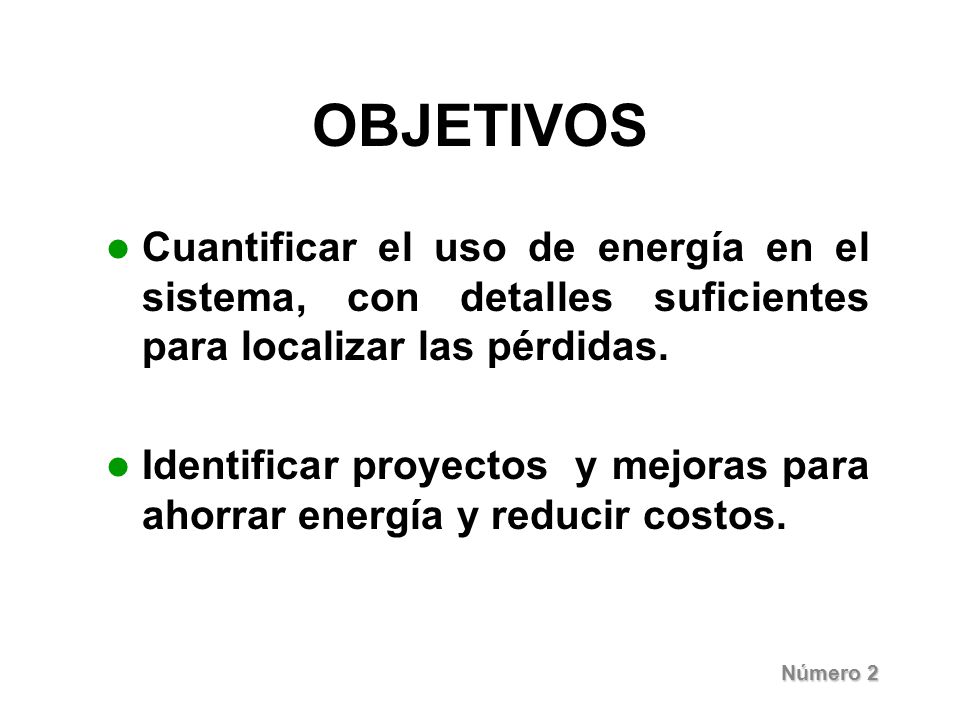

2 OBJETIVOS Cuantificar el uso de energía en el sistema, con detalles suficientes para localizar las pérdidas. Identificar proyectos y mejoras para ahorrar energía y reducir costos.

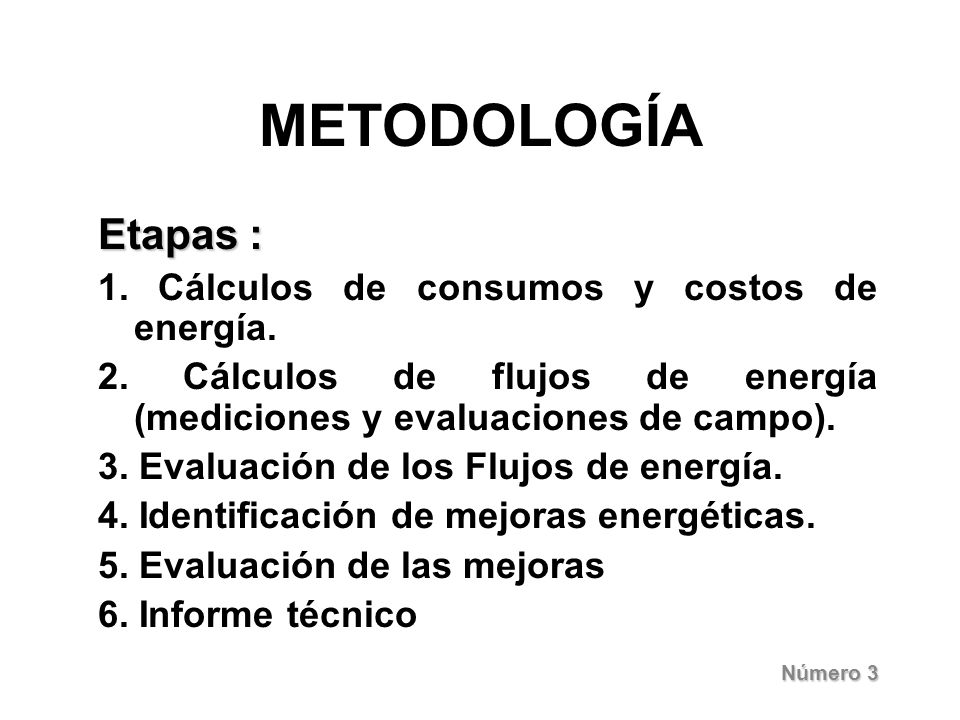

3 METODOLOGÍA Etapas : 1. Cálculos de consumos y costos de energía.
2. Cálculos de flujos de energía (mediciones y evaluaciones de campo). 3. Evaluación de los Flujos de energía. 4. Identificación de mejoras energéticas. 5. Evaluación de las mejoras 6. Informe técnico

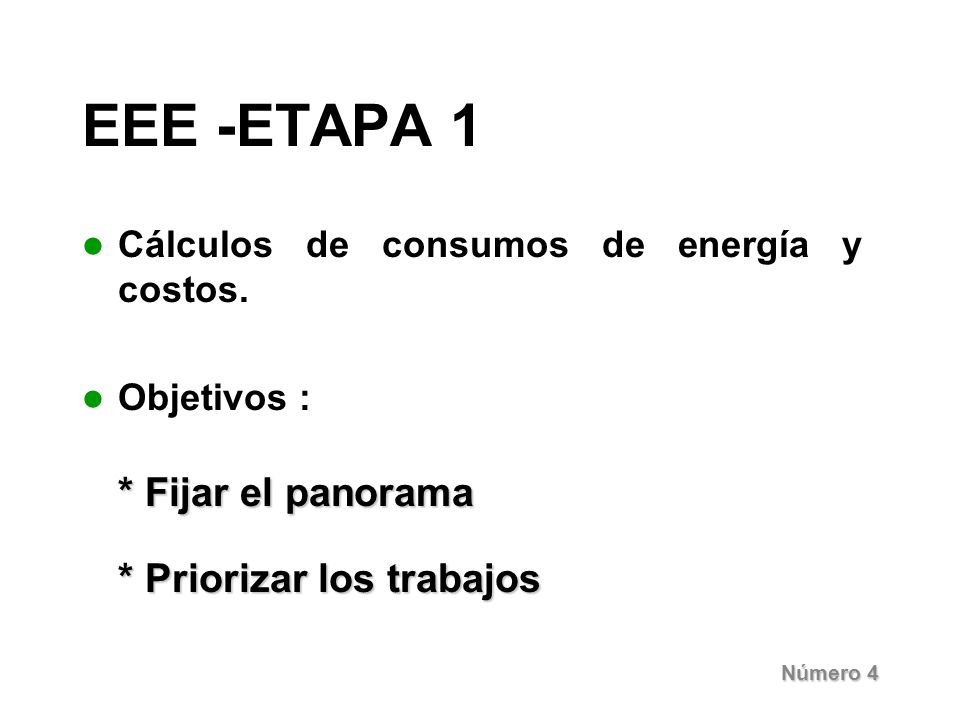

4 EEE -ETAPA 1 * Priorizar los trabajos
Cálculos de consumos de energía y costos. Objetivos : * Fijar el panorama * Priorizar los trabajos

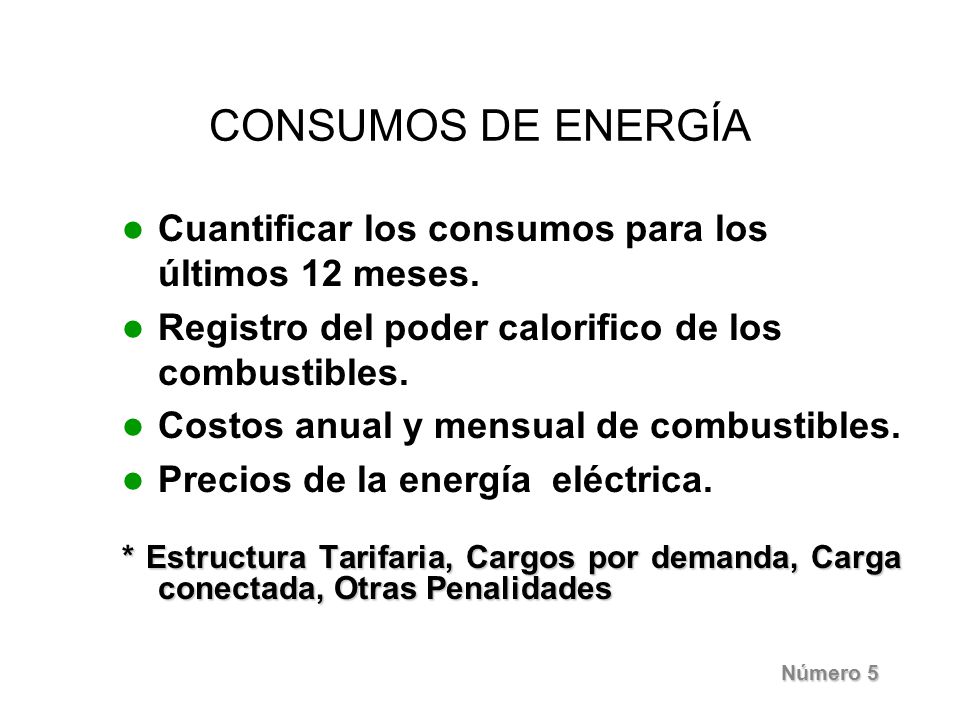

5 CONSUMOS DE ENERGÍA Cuantificar los consumos para los últimos 12 meses. Registro del poder calorifico de los combustibles. Costos anual y mensual de combustibles. Precios de la energía eléctrica. * Estructura Tarifaria, Cargos por demanda, Carga conectada, Otras Penalidades

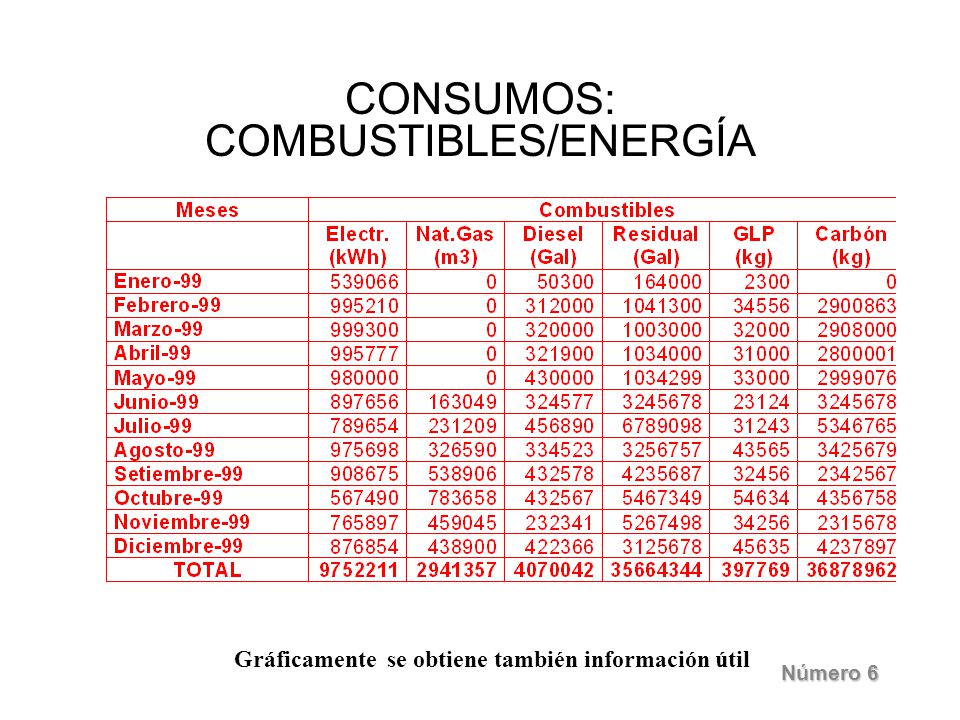

6 CONSUMOS: COMBUSTIBLES/ENERGÍA
Gráficamente se obtiene también información útil

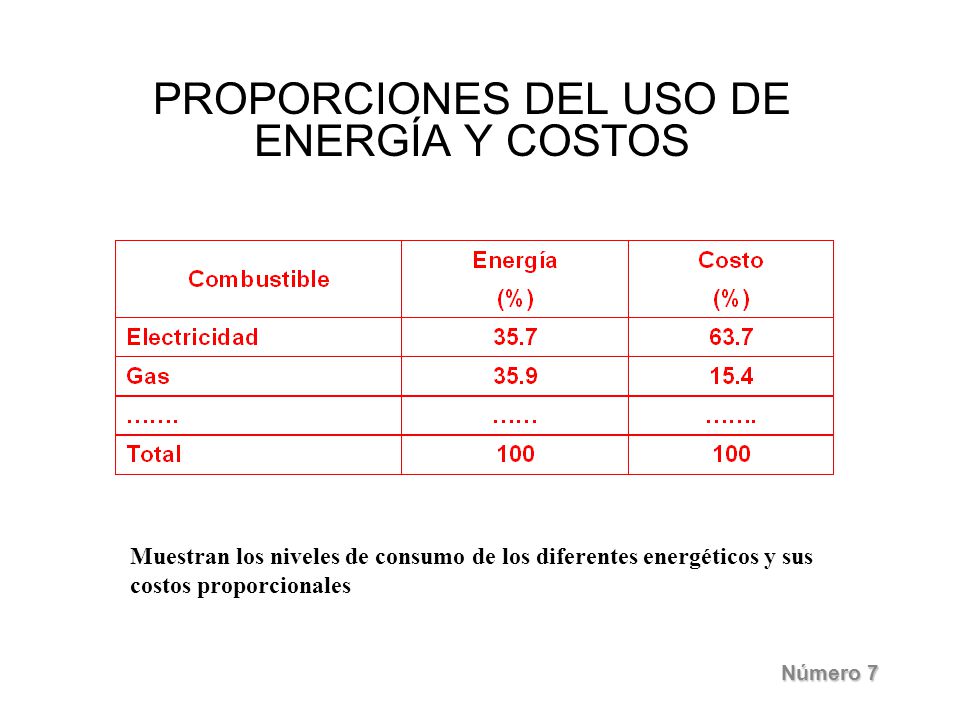

7 PROPORCIONES DEL USO DE ENERGÍA Y COSTOS
Muestran los niveles de consumo de los diferentes energéticos y sus costos proporcionales

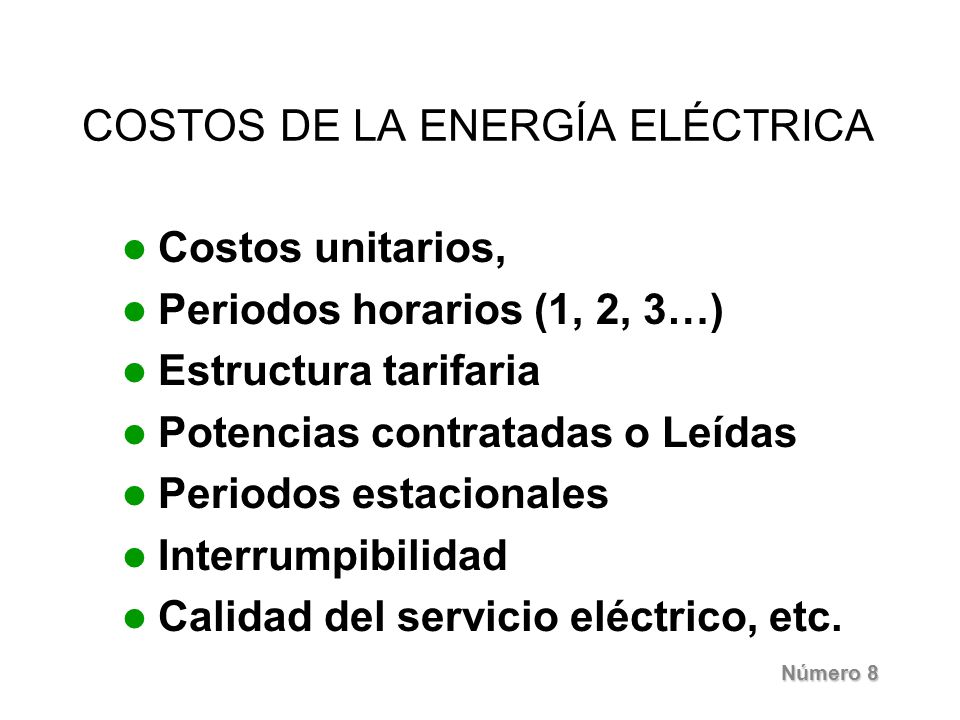

8 COSTOS DE LA ENERGÍA ELÉCTRICA
Costos unitarios, Periodos horarios (1, 2, 3…) Estructura tarifaria Potencias contratadas o Leídas Periodos estacionales Interrumpibilidad Calidad del servicio eléctrico, etc.

9 CONSUMOS DE ELECTRICIDAD
Capacidad total del suministro? Total de cargas conectadas? Variaciones de consumos diarios y estacionales? Se cuenta con diagramas de carga? Cuál es el factor de potencia? Se tienen bancos de compensación ? Se administra la demanda? Existen cortes generales de energía?

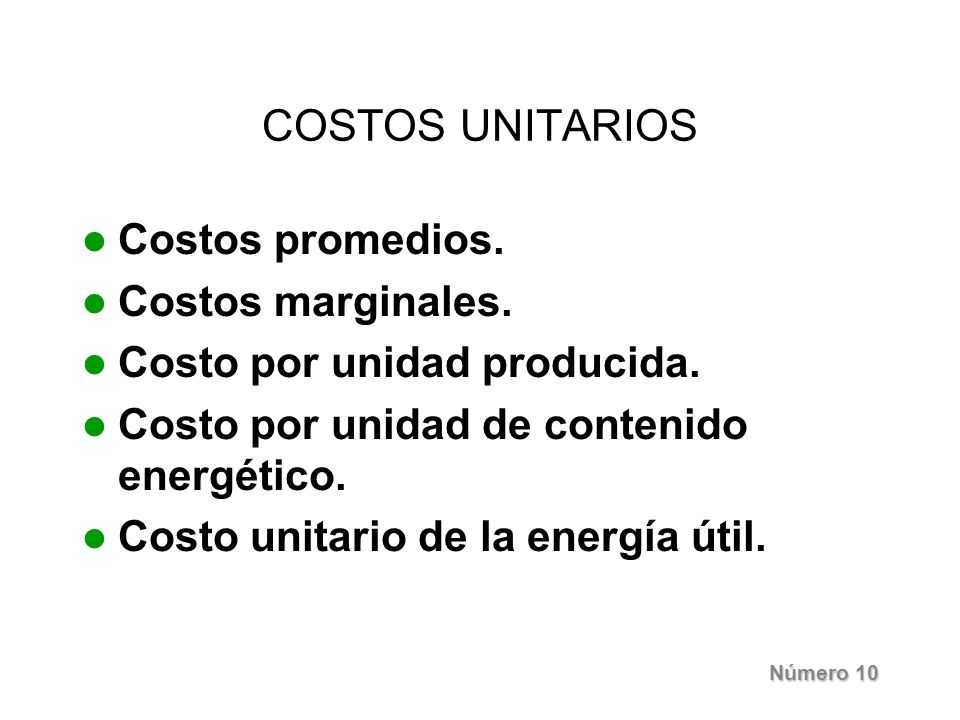

10 COSTOS UNITARIOS Costos promedios. Costos marginales.
Costo por unidad producida. Costo por unidad de contenido energético. Costo unitario de la energía útil.

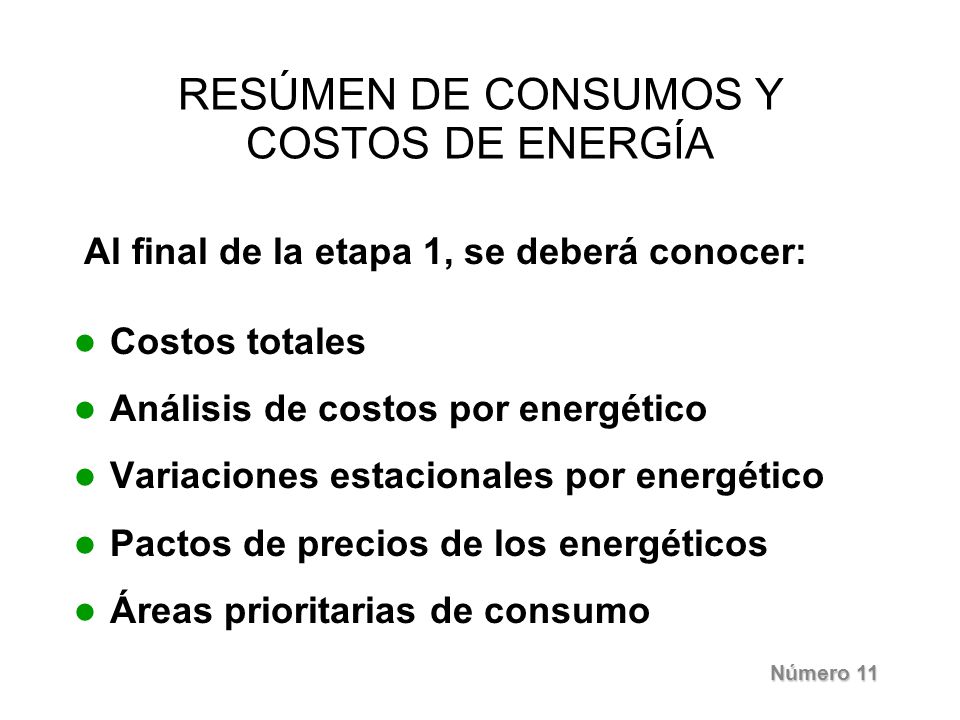

11 RESÚMEN DE CONSUMOS Y COSTOS DE ENERGÍA
Al final de la etapa 1, se deberá conocer: Costos totales Análisis de costos por energético Variaciones estacionales por energético Pactos de precios de los energéticos Áreas prioritarias de consumo

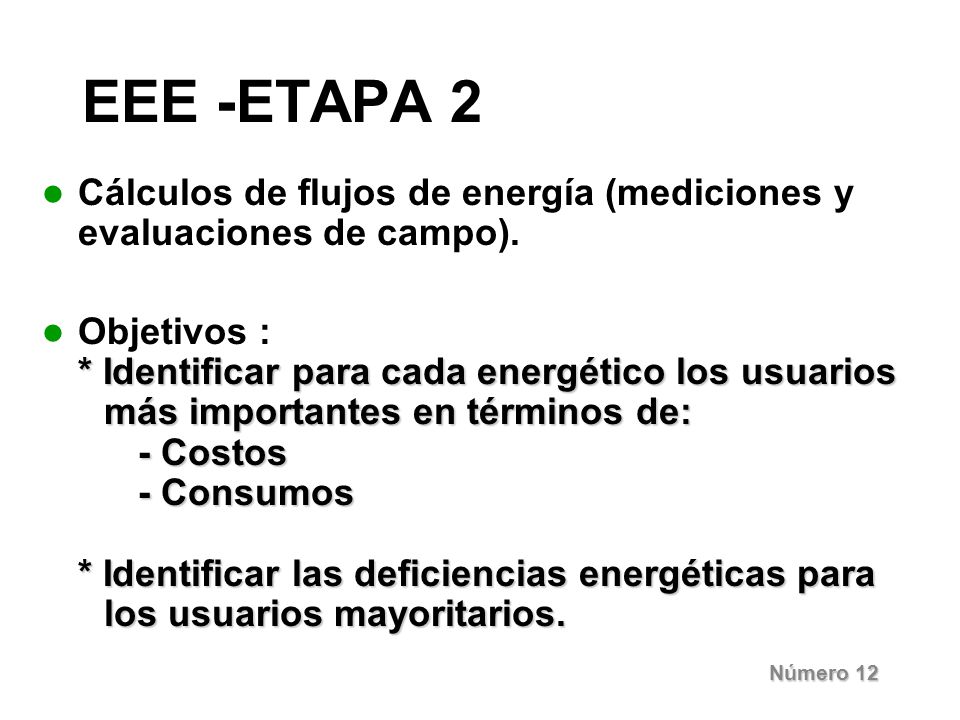

12 EEE -ETAPA 2 Cálculos de flujos de energía (mediciones y evaluaciones de campo). Objetivos : * Identificar para cada energético los usuarios más importantes en términos de: - Costos - Consumos * Identificar las deficiencias energéticas para los usuarios mayoritarios.

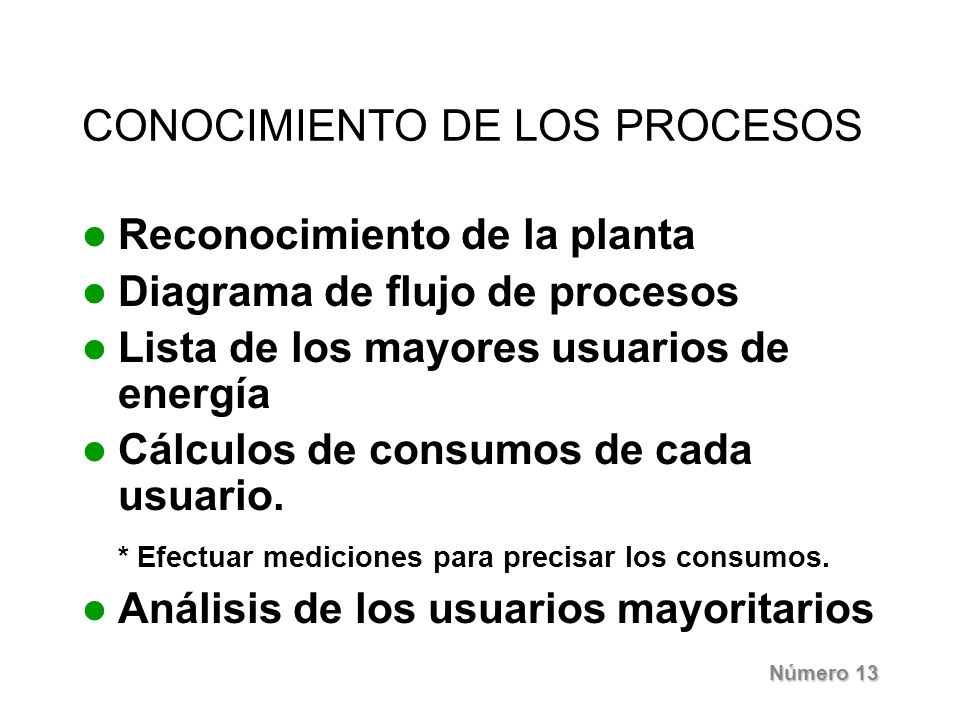

13 CONOCIMIENTO DE LOS PROCESOS
Reconocimiento de la planta Diagrama de flujo de procesos Lista de los mayores usuarios de energía Cálculos de consumos de cada usuario. * Efectuar mediciones para precisar los consumos. Análisis de los usuarios mayoritarios

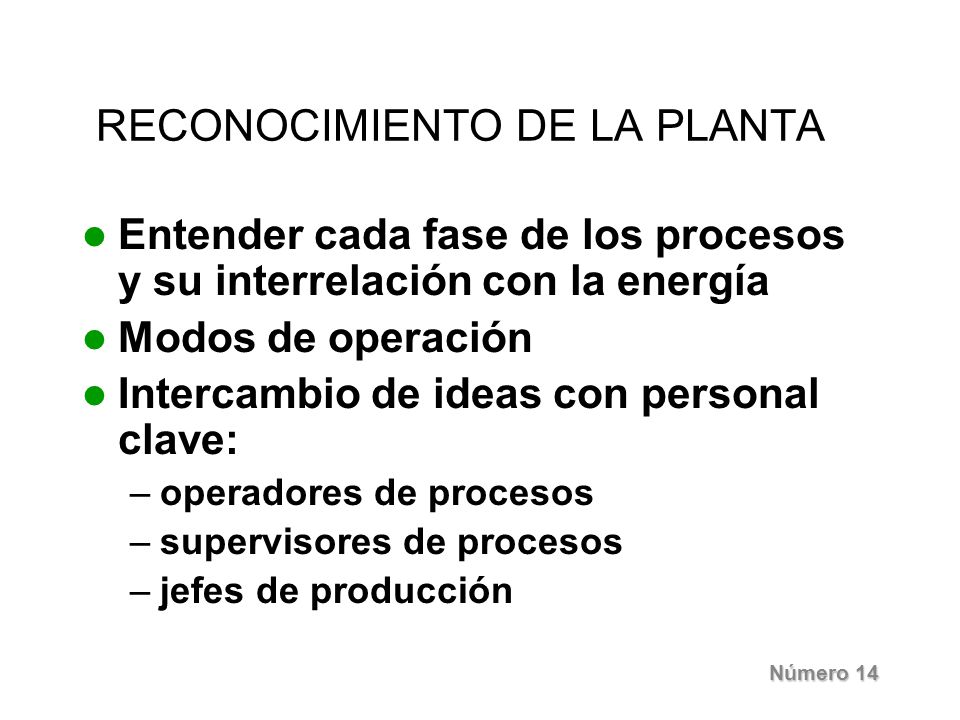

14 RECONOCIMIENTO DE LA PLANTA
Entender cada fase de los procesos y su interrelación con la energía Modos de operación Intercambio de ideas con personal clave: operadores de procesos supervisores de procesos jefes de producción

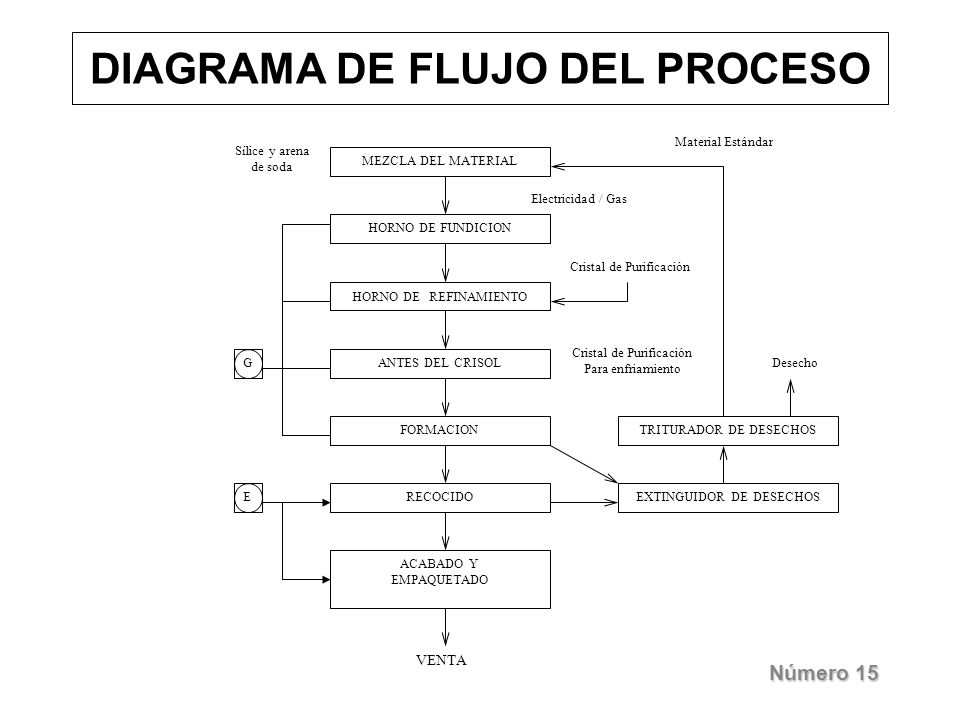

15 DIAGRAMA DE FLUJO DEL PROCESO
Material Estándar Sílice y arena de soda MEZCLA DEL MATERIAL Electricidad / Gas HORNO DE FUNDICION Cristal de Purificación HORNO DE REFINAMIENTO Cristal de Purificación Para enfriamiento G ANTES DEL CRISOL Desecho FORMACION TRITURADOR DE DESECHOS E RECOCIDO EXTINGUIDOR DE DESECHOS ACABADO Y EMPAQUETADO VENTA

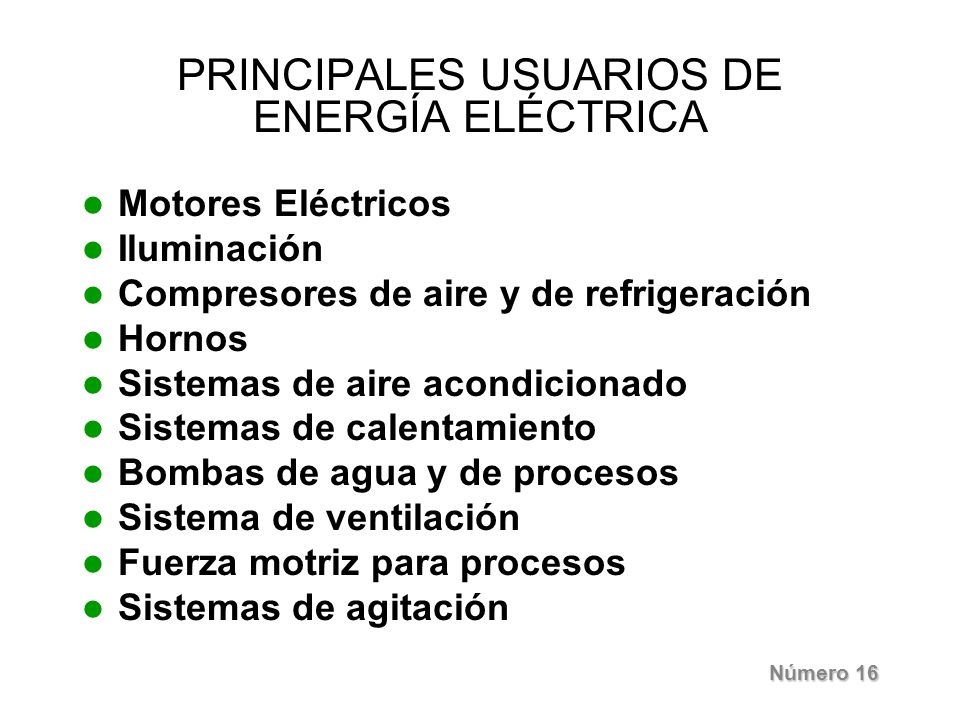

16 PRINCIPALES USUARIOS DE ENERGÍA ELÉCTRICA
Motores Eléctricos Iluminación Compresores de aire y de refrigeración Hornos Sistemas de aire acondicionado Sistemas de calentamiento Bombas de agua y de procesos Sistema de ventilación Fuerza motriz para procesos Sistemas de agitación

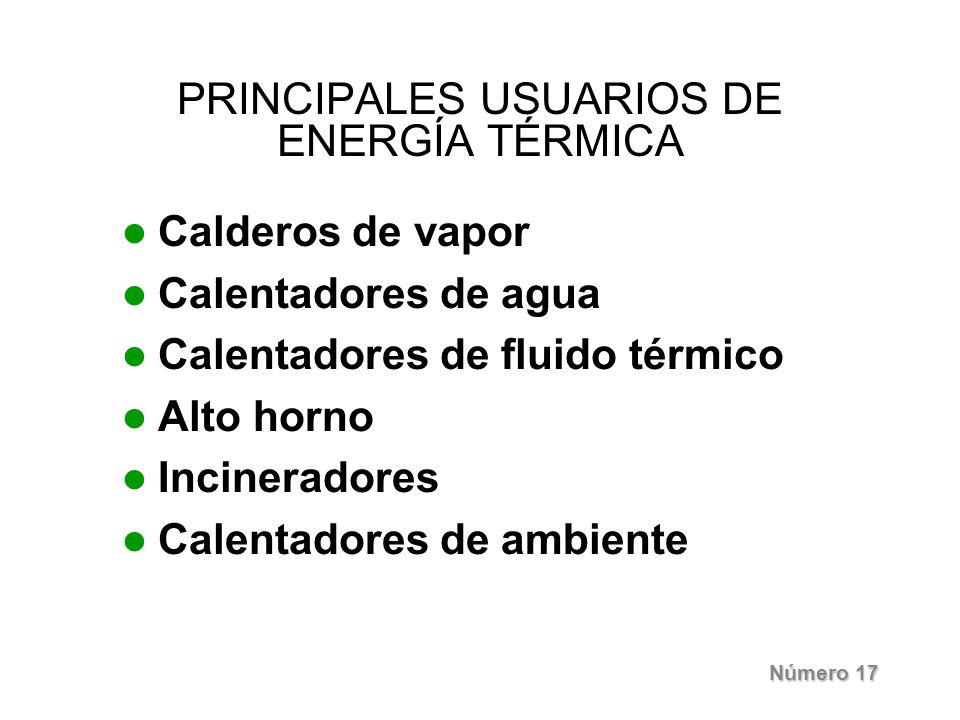

17 PRINCIPALES USUARIOS DE ENERGÍA TÉRMICA
Calderos de vapor Calentadores de agua Calentadores de fluido térmico Alto horno Incineradores Calentadores de ambiente

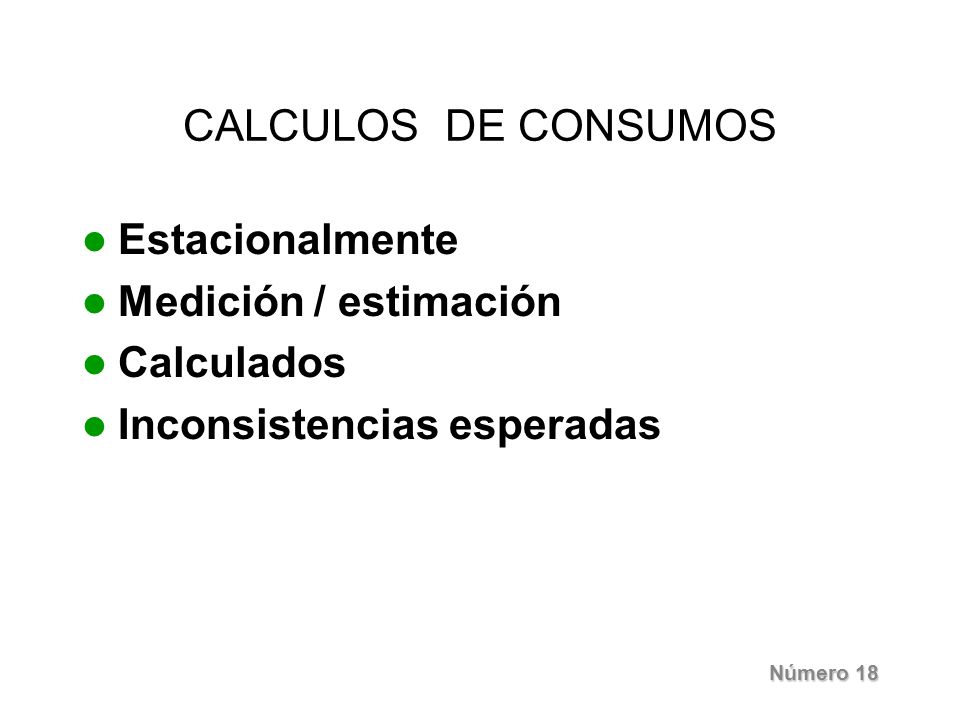

18 CALCULOS DE CONSUMOS Estacionalmente Medición / estimación Calculados
Inconsistencias esperadas

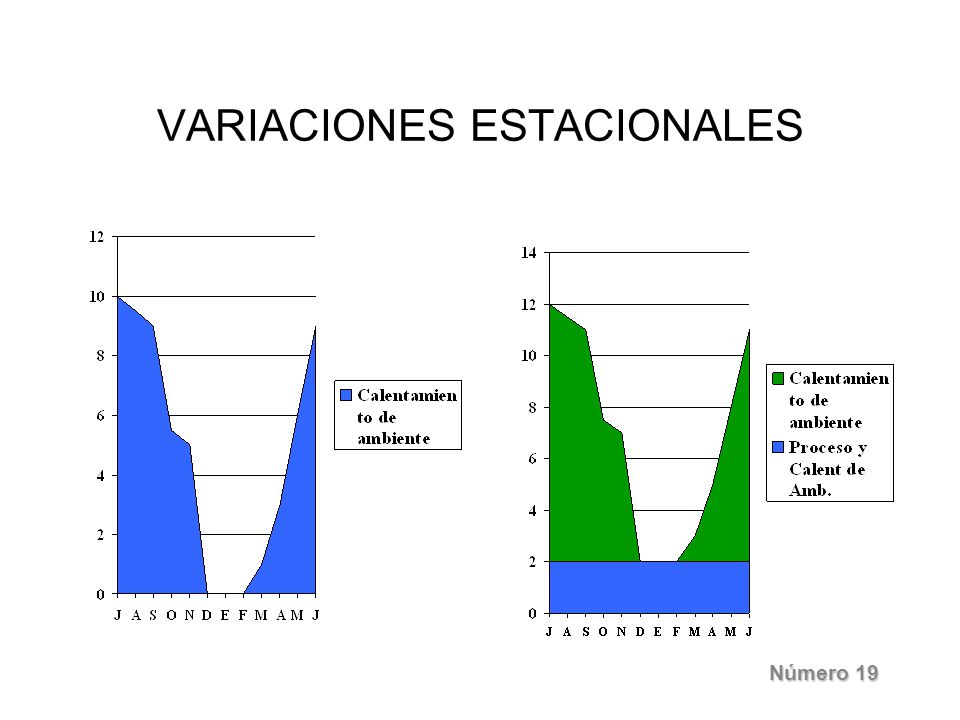

19 VARIACIONES ESTACIONALES

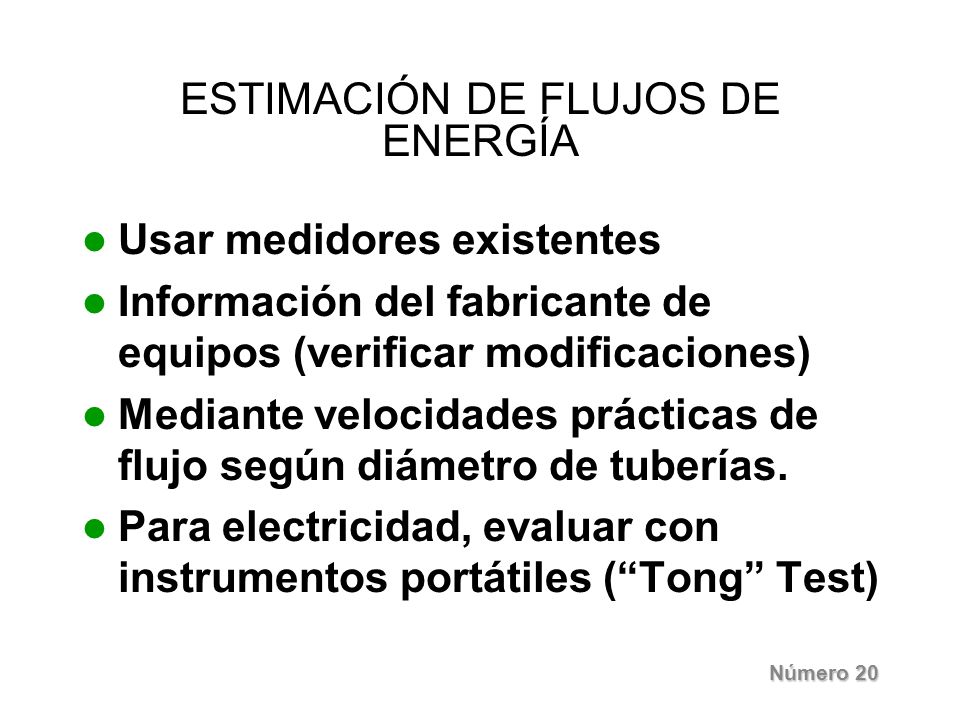

20 ESTIMACIÓN DE FLUJOS DE ENERGÍA
Usar medidores existentes Información del fabricante de equipos (verificar modificaciones) Mediante velocidades prácticas de flujo según diámetro de tuberías. Para electricidad, evaluar con instrumentos portátiles (“Tong” Test)

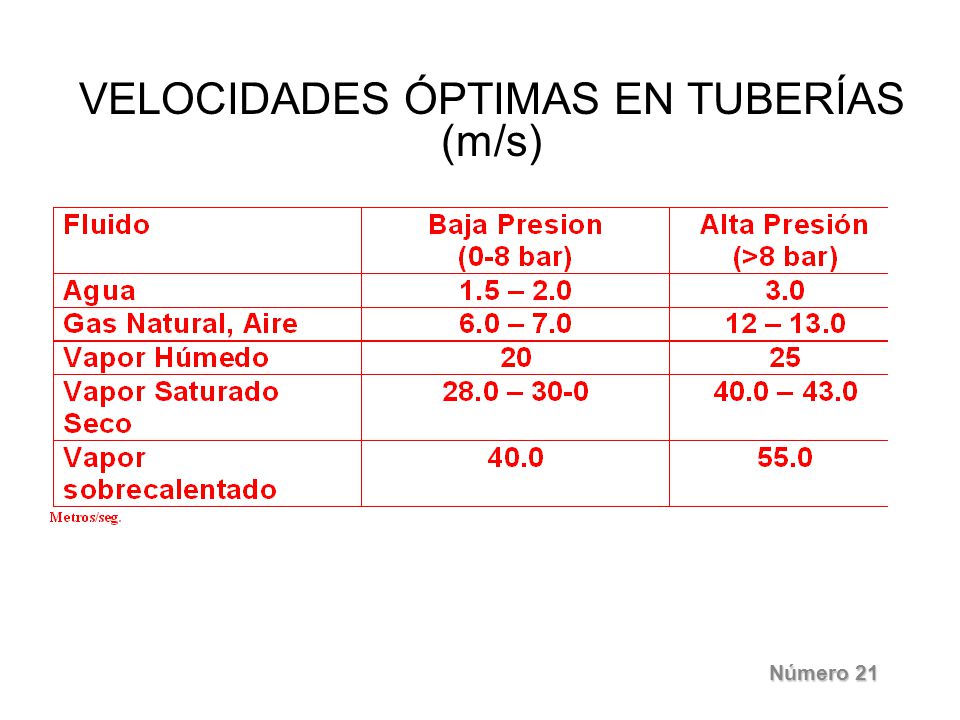

21 VELOCIDADES ÓPTIMAS EN TUBERÍAS (m/s)

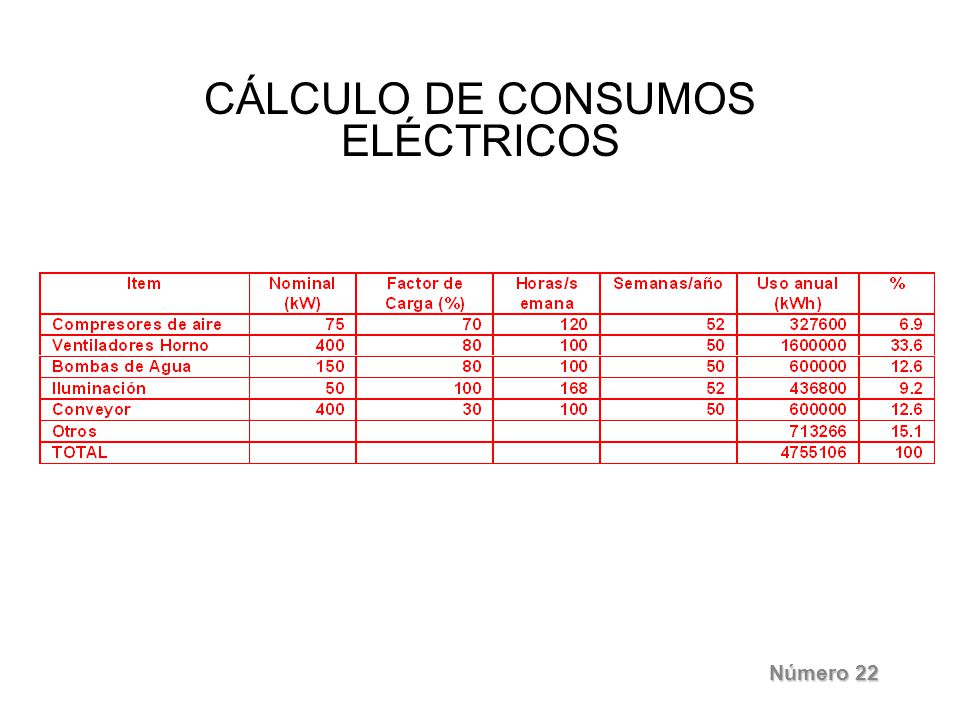

22 CÁLCULO DE CONSUMOS ELÉCTRICOS

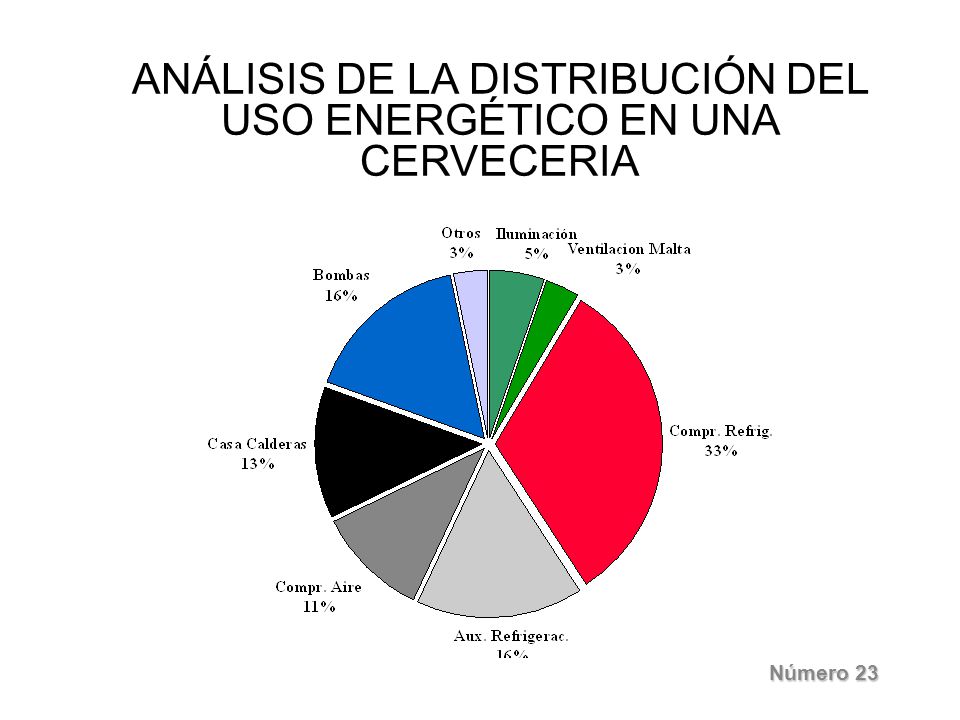

23 ANÁLISIS DE LA DISTRIBUCIÓN DEL USO ENERGÉTICO EN UNA CERVECERIA

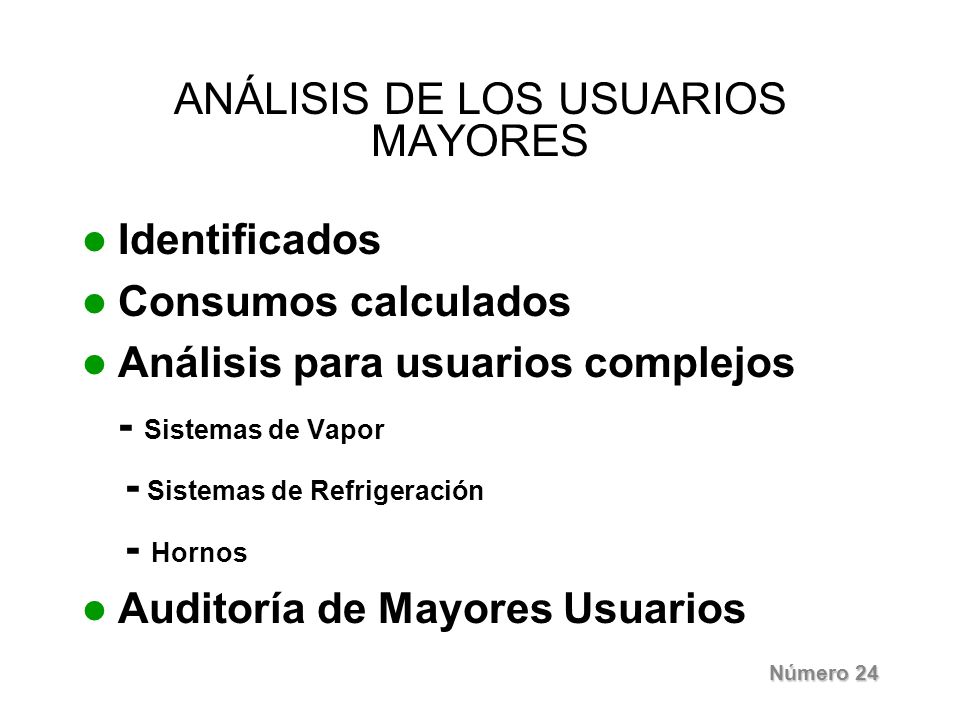

24 ANÁLISIS DE LOS USUARIOS MAYORES
Identificados Consumos calculados Análisis para usuarios complejos - Sistemas de Vapor - Sistemas de Refrigeración - Hornos Auditoría de Mayores Usuarios

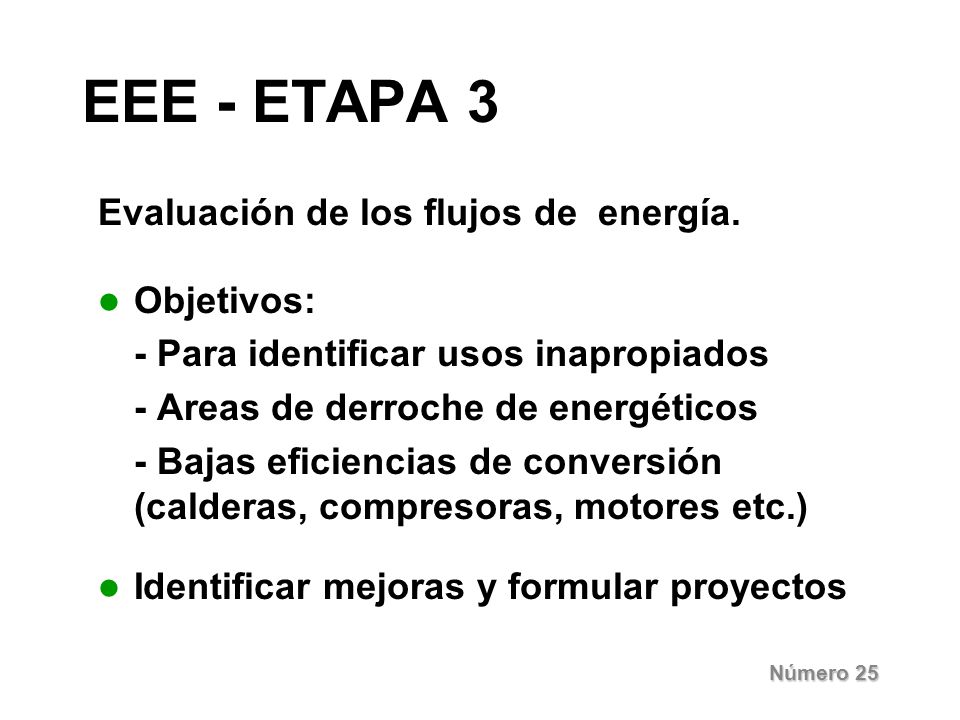

25 EEE - ETAPA 3 Evaluación de los flujos de energía. Objetivos:
- Para identificar usos inapropiados - Areas de derroche de energéticos - Bajas eficiencias de conversión (calderas, compresoras, motores etc.) Identificar mejoras y formular proyectos

26 ANÁLISIS DE FLUJOS DE ENERGÍA
No aceptar los sistemas tradicionales sin analizarlos. Se debe descubrir: Son los flujos razonables? Hay mejores formas? Se debe requerir: conocimiento de los procesos conocimiento de tecnologías adecuadas Innovación tecnológica

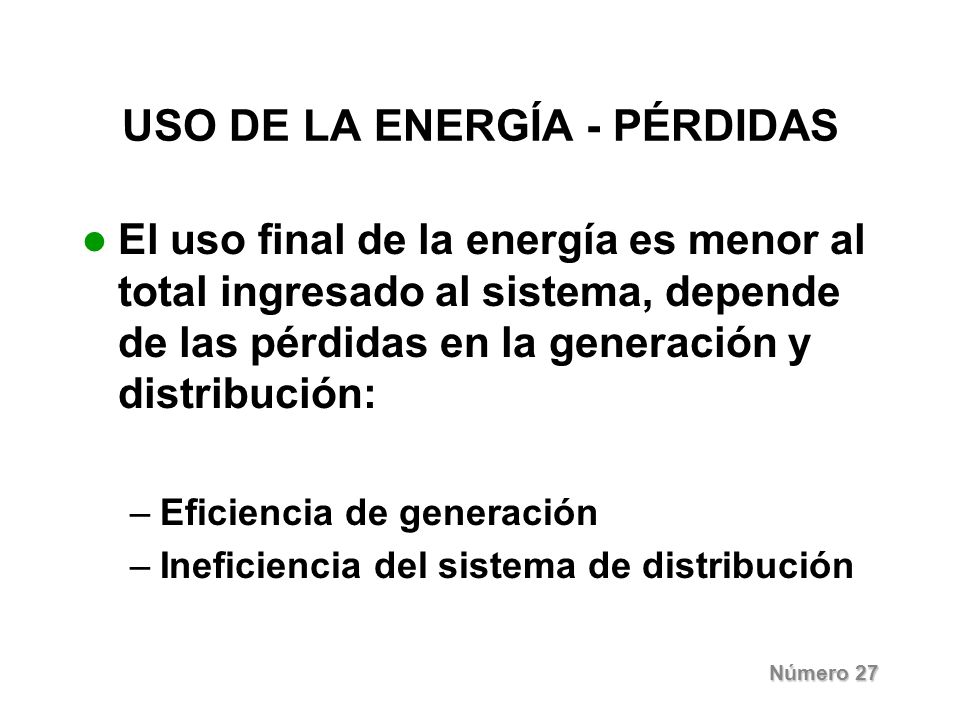

27 USO DE LA ENERGÍA - PÉRDIDAS
El uso final de la energía es menor al total ingresado al sistema, depende de las pérdidas en la generación y distribución: Eficiencia de generación Ineficiencia del sistema de distribución

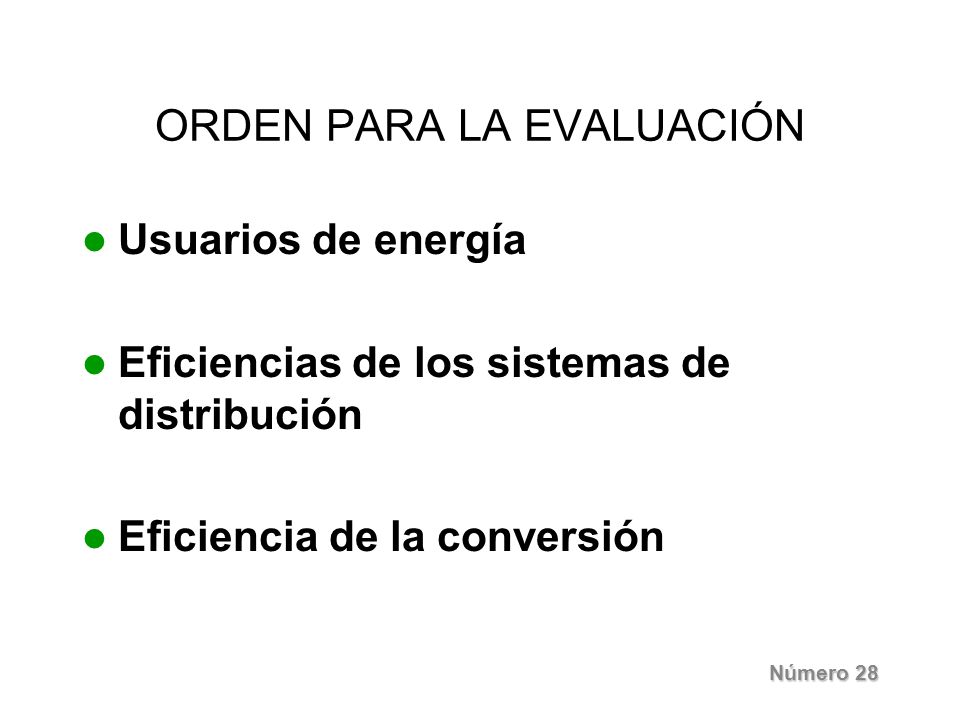

28 ORDEN PARA LA EVALUACIÓN
Usuarios de energía Eficiencias de los sistemas de distribución Eficiencia de la conversión

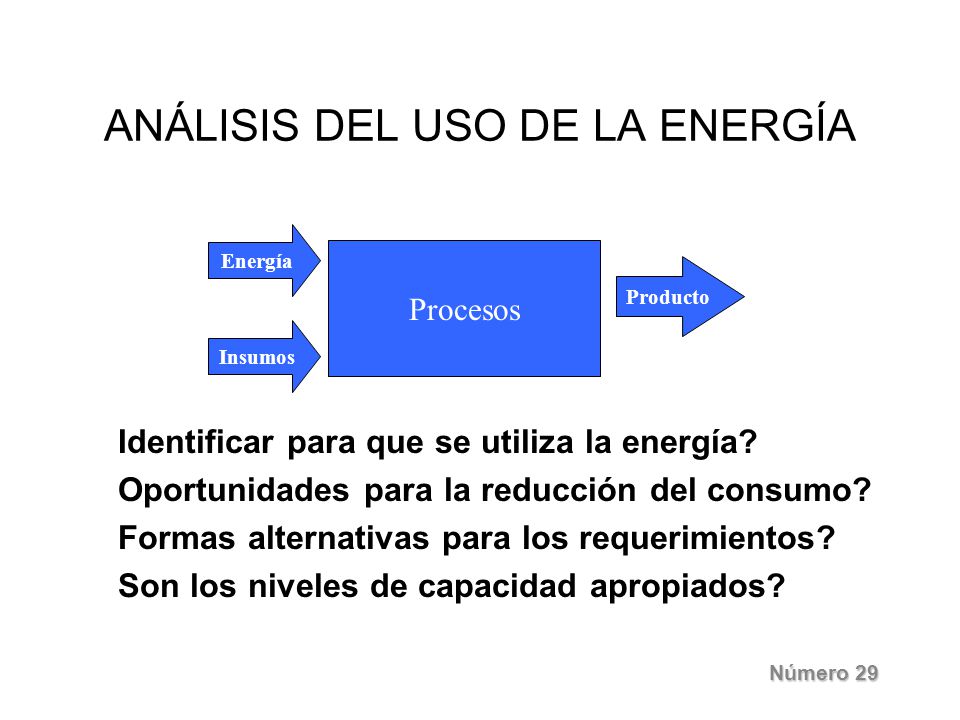

29 ANÁLISIS DEL USO DE LA ENERGÍA
Procesos Producto Insumos Identificar para que se utiliza la energía? Oportunidades para la reducción del consumo? Formas alternativas para los requerimientos? Son los niveles de capacidad apropiados?

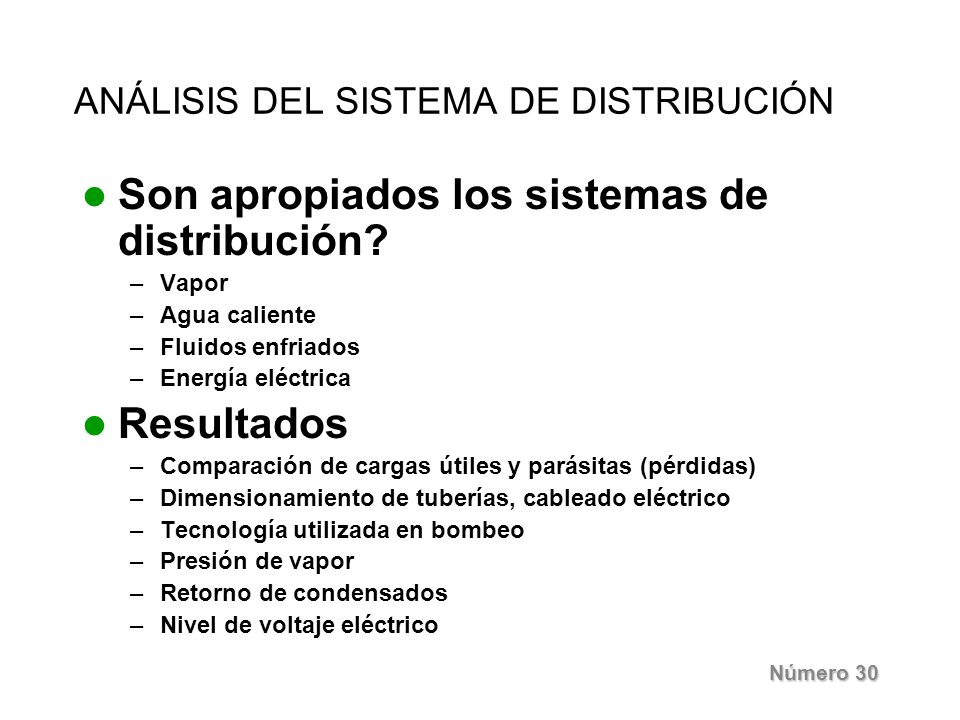

30 ANÁLISIS DEL SISTEMA DE DISTRIBUCIÓN
Son apropiados los sistemas de distribución? Vapor Agua caliente Fluidos enfriados Energía eléctrica Resultados Comparación de cargas útiles y parásitas (pérdidas) Dimensionamiento de tuberías, cableado eléctrico Tecnología utilizada en bombeo Presión de vapor Retorno de condensados Nivel de voltaje eléctrico

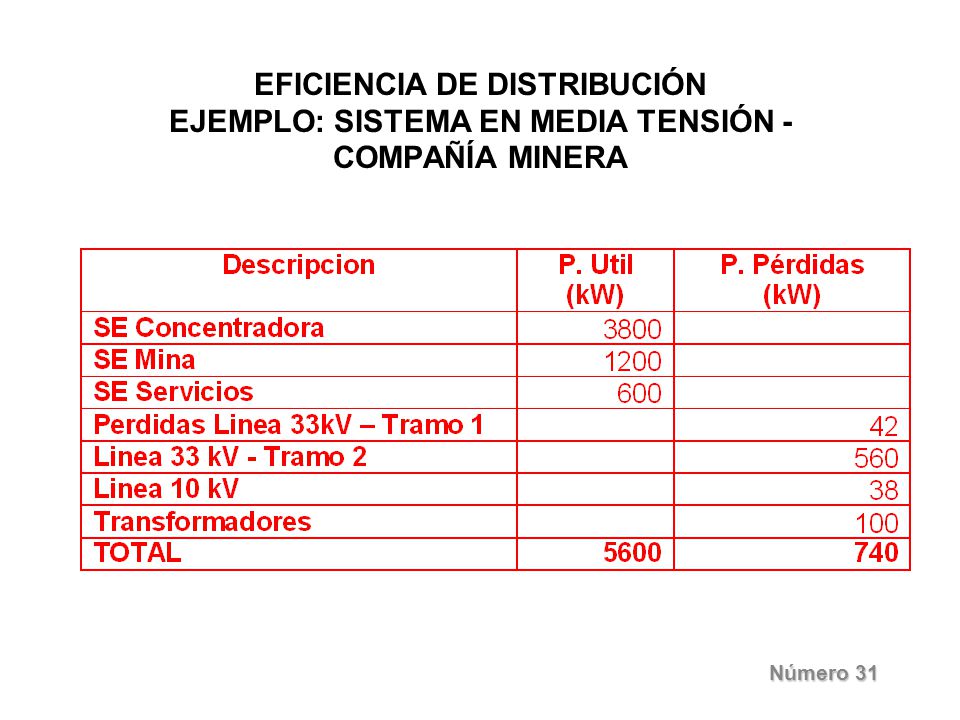

31 EFICIENCIA DE DISTRIBUCIÓN EJEMPLO: SISTEMA EN MEDIA TENSIÓN - COMPAÑÍA MINERA

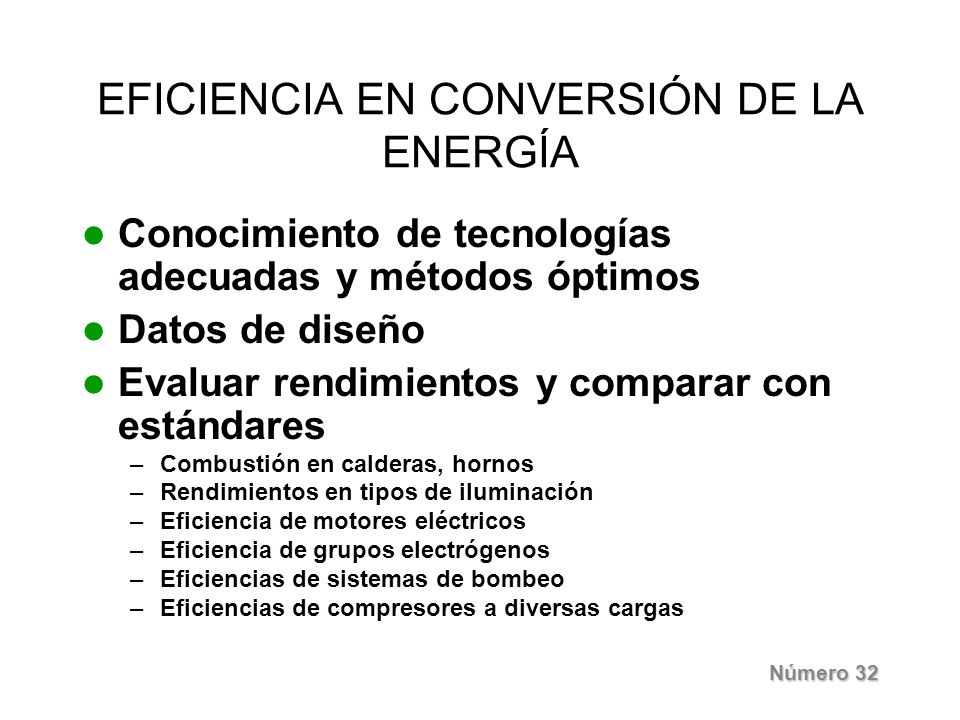

32 EFICIENCIA EN CONVERSIÓN DE LA ENERGÍA
Conocimiento de tecnologías adecuadas y métodos óptimos Datos de diseño Evaluar rendimientos y comparar con estándares Combustión en calderas, hornos Rendimientos en tipos de iluminación Eficiencia de motores eléctricos Eficiencia de grupos electrógenos Eficiencias de sistemas de bombeo Eficiencias de compresores a diversas cargas

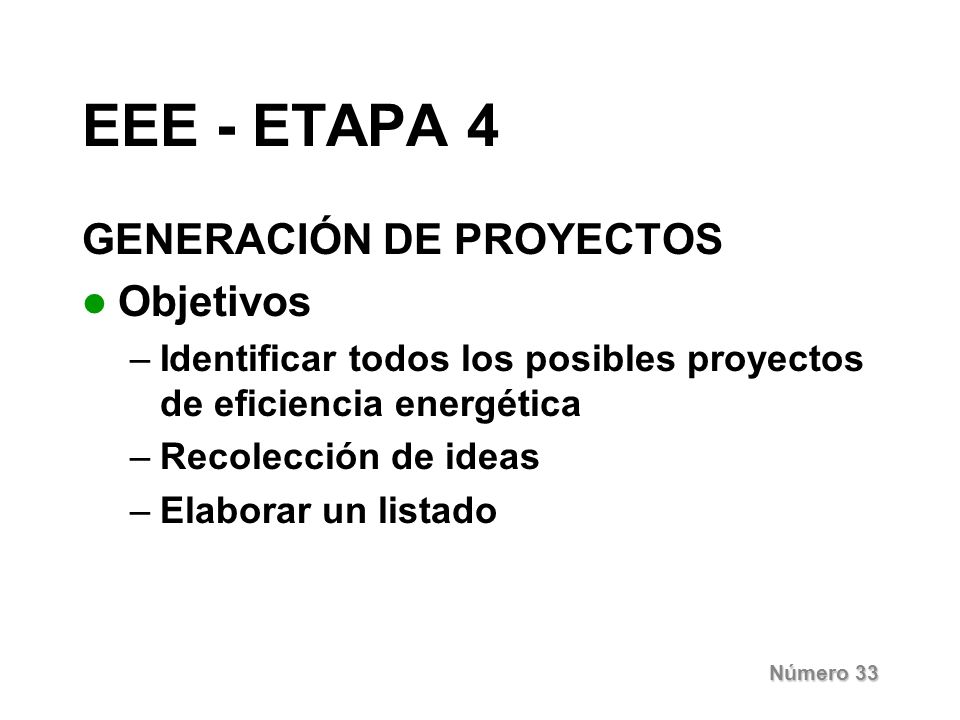

33 EEE - ETAPA 4 GENERACIÓN DE PROYECTOS Objetivos
Identificar todos los posibles proyectos de eficiencia energética Recolección de ideas Elaborar un listado

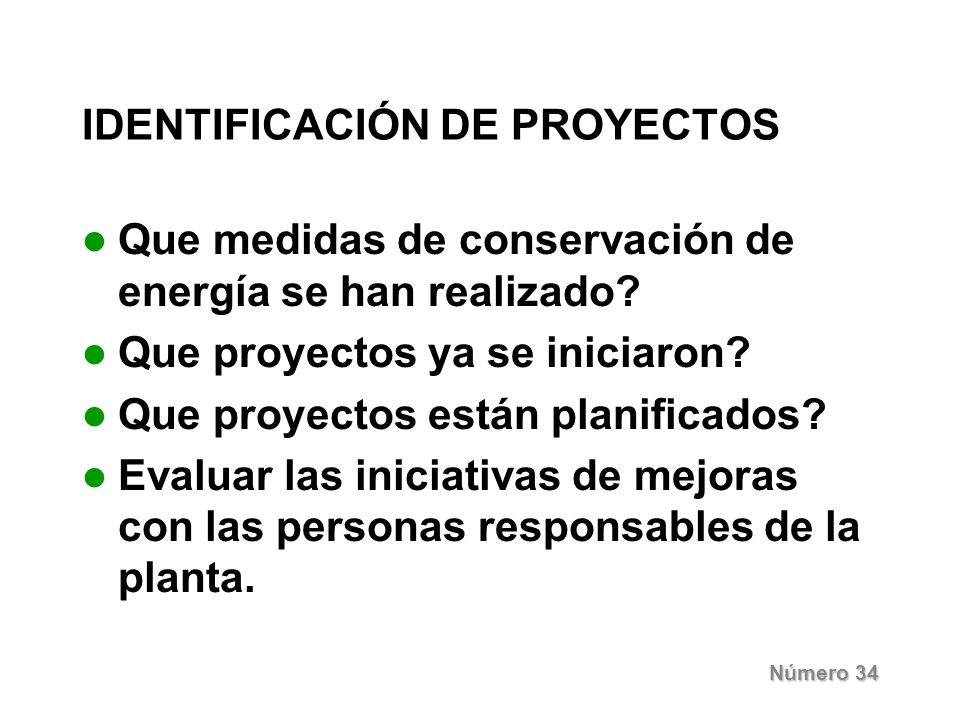

34 IDENTIFICACIÓN DE PROYECTOS
Que medidas de conservación de energía se han realizado? Que proyectos ya se iniciaron? Que proyectos están planificados? Evaluar las iniciativas de mejoras con las personas responsables de la planta.

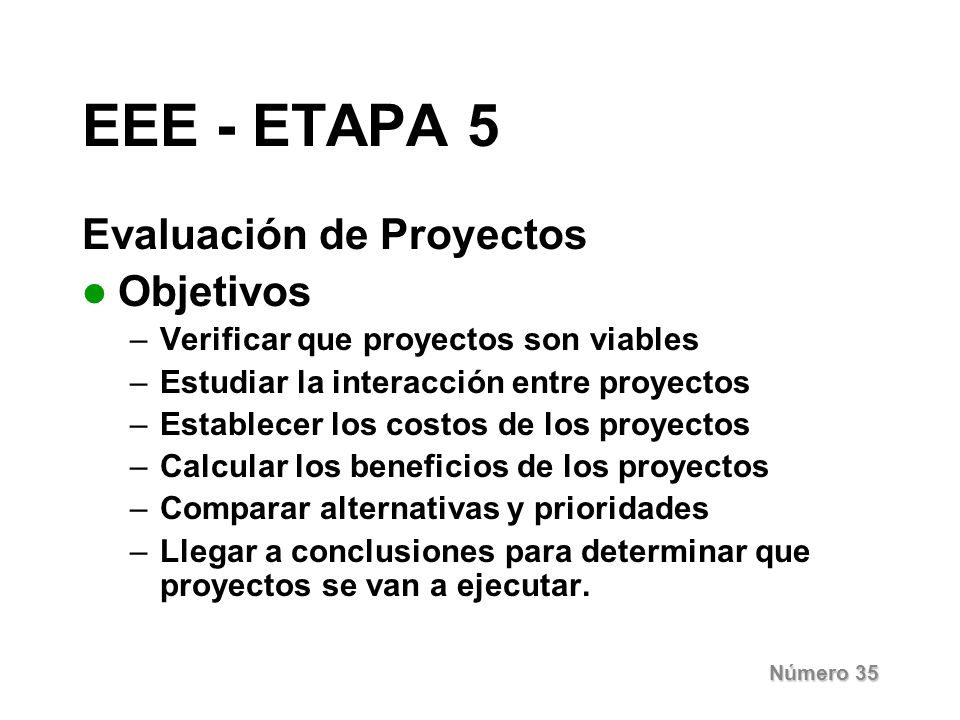

35 EEE - ETAPA 5 Evaluación de Proyectos Objetivos
Verificar que proyectos son viables Estudiar la interacción entre proyectos Establecer los costos de los proyectos Calcular los beneficios de los proyectos Comparar alternativas y prioridades Llegar a conclusiones para determinar que proyectos se van a ejecutar.

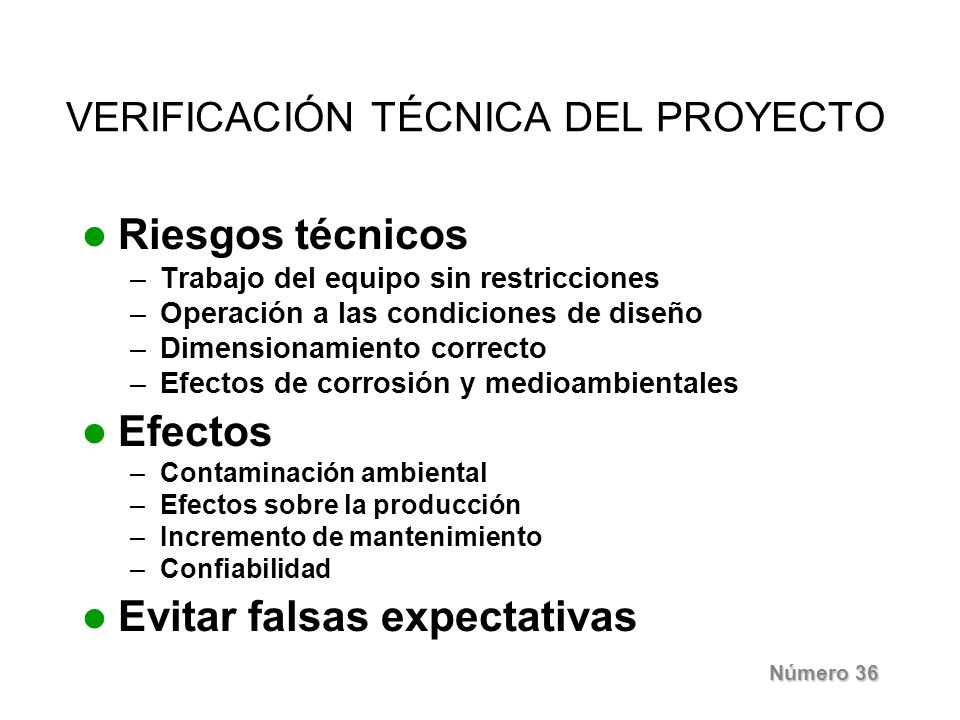

36 VERIFICACIÓN TÉCNICA DEL PROYECTO
Riesgos técnicos Trabajo del equipo sin restricciones Operación a las condiciones de diseño Dimensionamiento correcto Efectos de corrosión y medioambientales Efectos Contaminación ambiental Efectos sobre la producción Incremento de mantenimiento Confiabilidad Evitar falsas expectativas

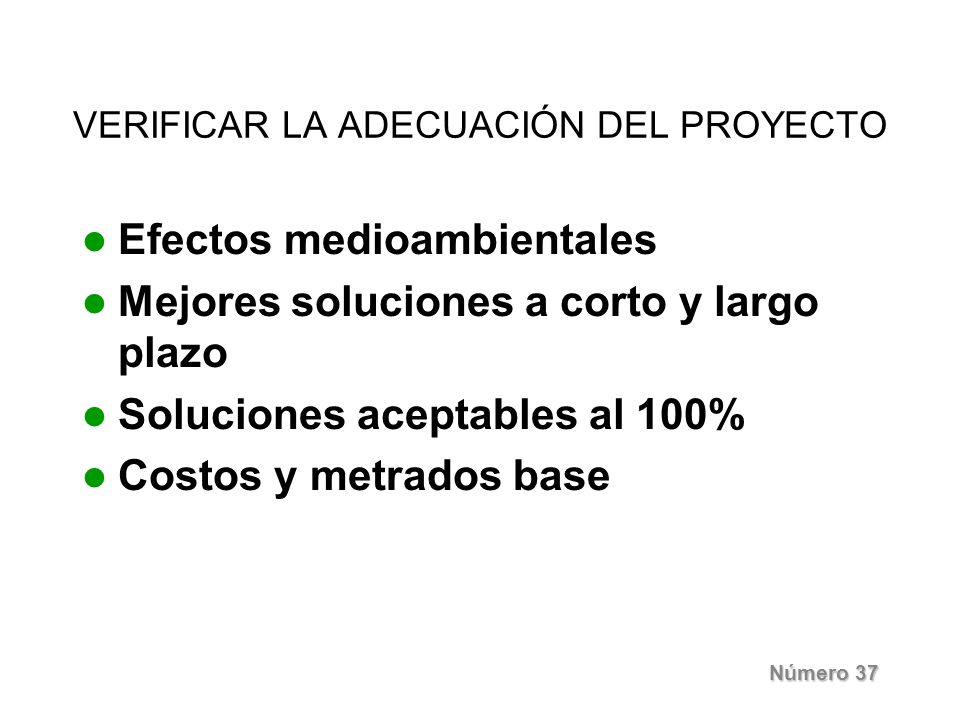

37 VERIFICAR LA ADECUACIÓN DEL PROYECTO
Efectos medioambientales Mejores soluciones a corto y largo plazo Soluciones aceptables al 100% Costos y metrados base

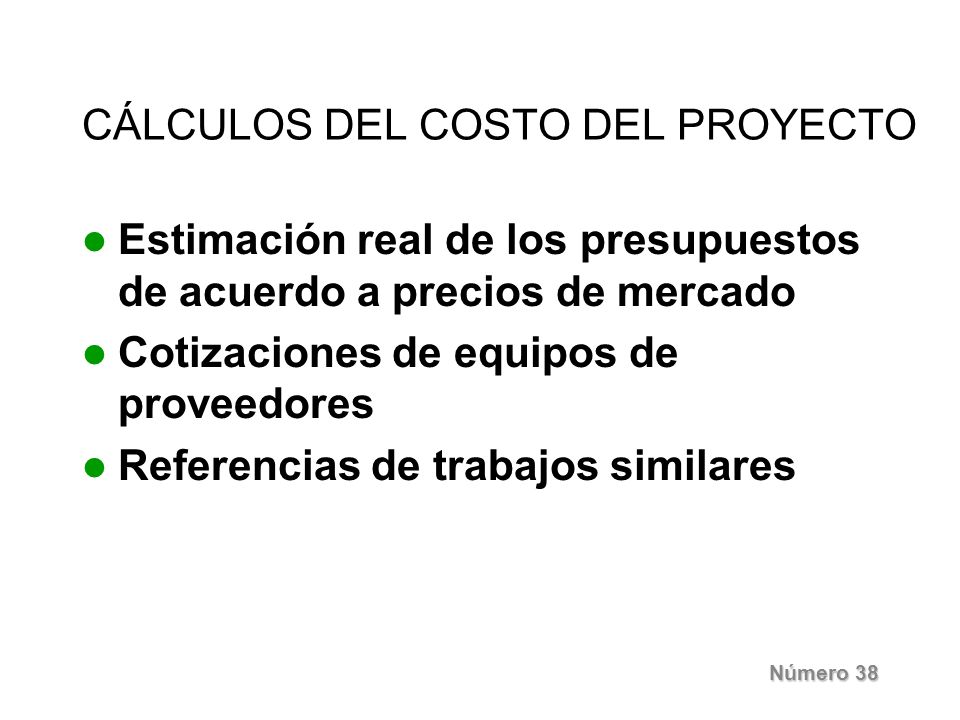

38 CÁLCULOS DEL COSTO DEL PROYECTO
Estimación real de los presupuestos de acuerdo a precios de mercado Cotizaciones de equipos de proveedores Referencias de trabajos similares

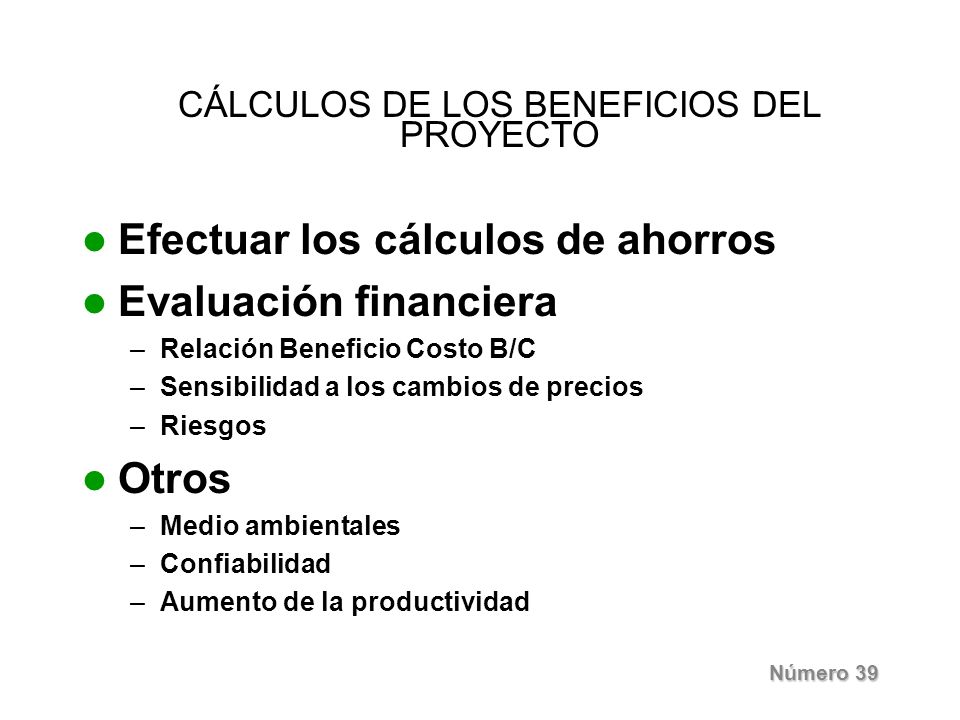

39 CÁLCULOS DE LOS BENEFICIOS DEL PROYECTO
Efectuar los cálculos de ahorros Evaluación financiera Relación Beneficio Costo B/C Sensibilidad a los cambios de precios Riesgos Otros Medio ambientales Confiabilidad Aumento de la productividad

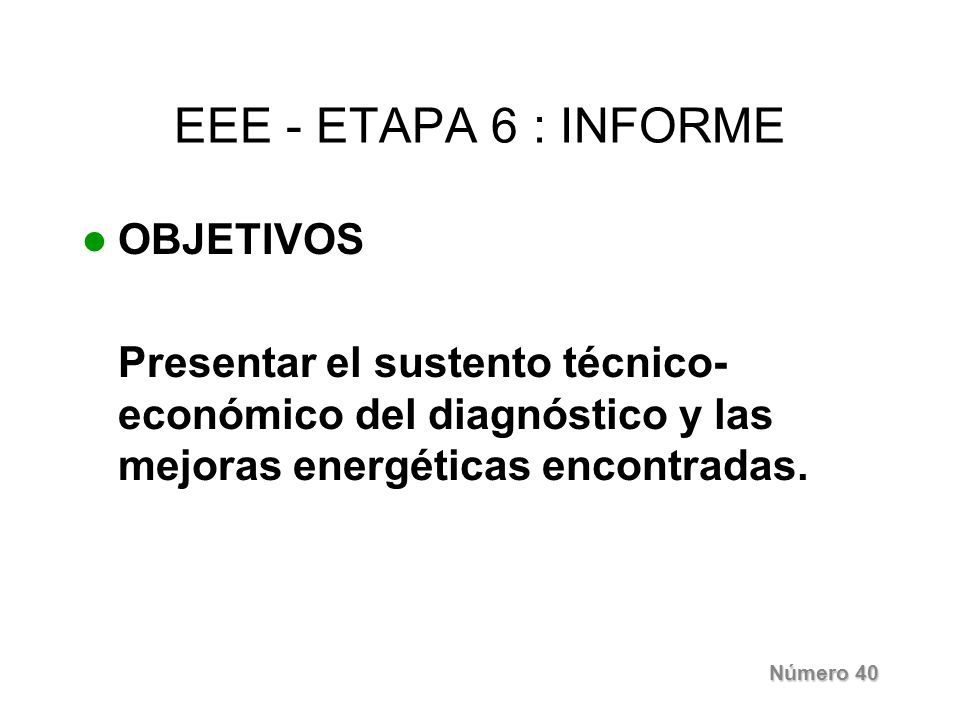

40 EEE - ETAPA 6 : INFORME OBJETIVOS
Presentar el sustento técnico- económico del diagnóstico y las mejoras energéticas encontradas.

41 ESTRUCTURA DEL INFORME
RESUMEN EJECUTIVO INTRODUCCIÓN Descripción del estudio Descripción de los procesos DIAGNÓSTICO ENERGÉTICO Balances de materia y energía Evaluación de cada energético Evaluación por cada sistema prioritario Resumen de costos y consumos RESULTADOS FINALES Análisis de la eficiencia por procesos, unidades, equipos y global Análisis técnico económico de las Mejoras Energéticas RENTABILIDAD DE LAS MEJORAS

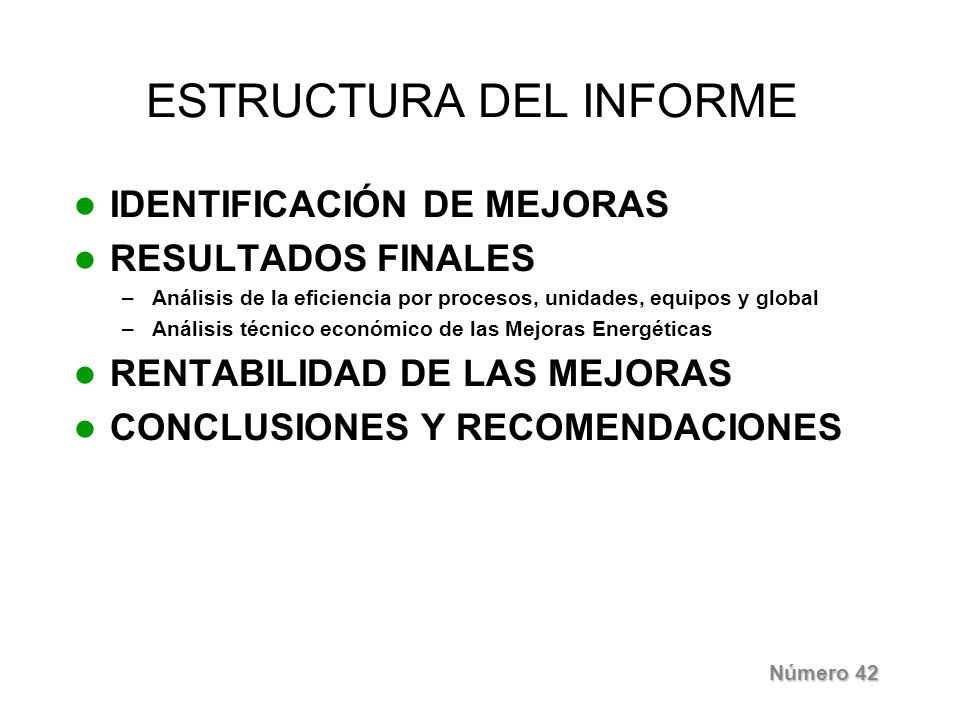

42 ESTRUCTURA DEL INFORME
IDENTIFICACIÓN DE MEJORAS RESULTADOS FINALES Análisis de la eficiencia por procesos, unidades, equipos y global Análisis técnico económico de las Mejoras Energéticas RENTABILIDAD DE LAS MEJORAS CONCLUSIONES Y RECOMENDACIONES
