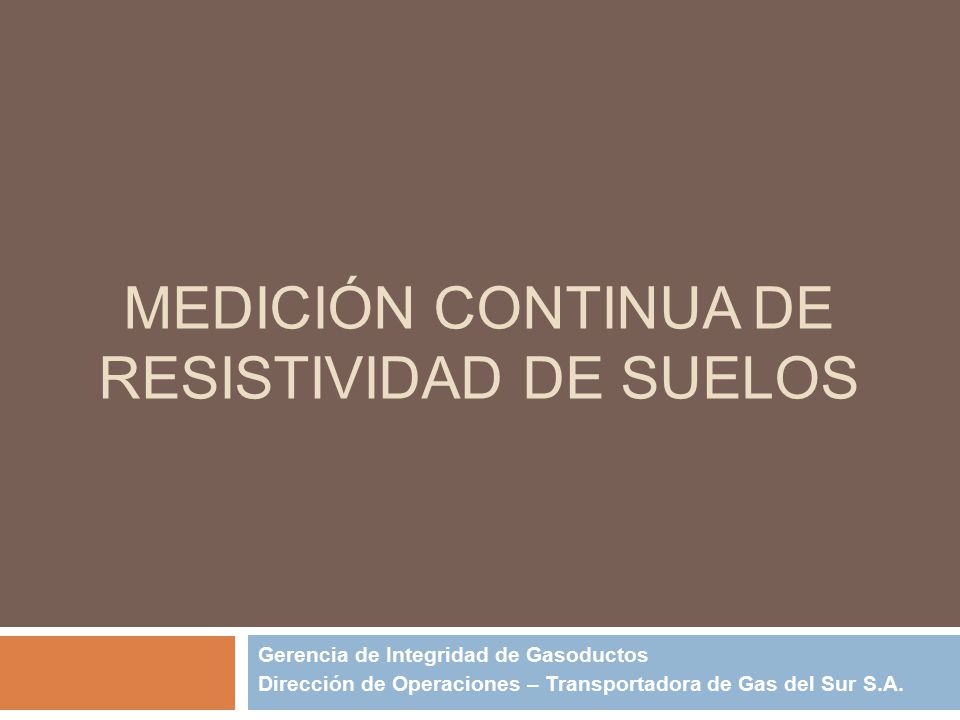

MEDICIÓN CONTINUA DE RESISTIVIDAD DE SUELOS

Presentación del tema: "MEDICIÓN CONTINUA DE RESISTIVIDAD DE SUELOS"— Transcripción de la presentación:

1 MEDICIÓN CONTINUA DE RESISTIVIDAD DE SUELOS
Gerencia de Integridad de Gasoductos Dirección de Operaciones – Transportadora de Gas del Sur S.A.

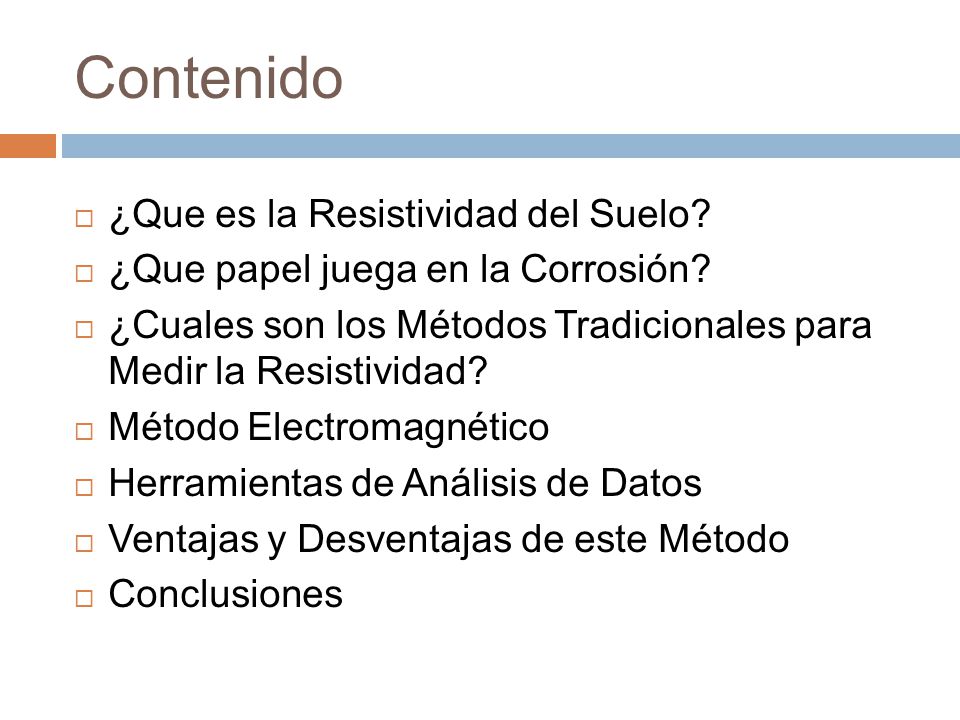

2 Contenido ¿Que es la Resistividad del Suelo?
¿Que papel juega en la Corrosión? ¿Cuales son los Métodos Tradicionales para Medir la Resistividad? Método Electromagnético Herramientas de Análisis de Datos Ventajas y Desventajas de este Método Conclusiones

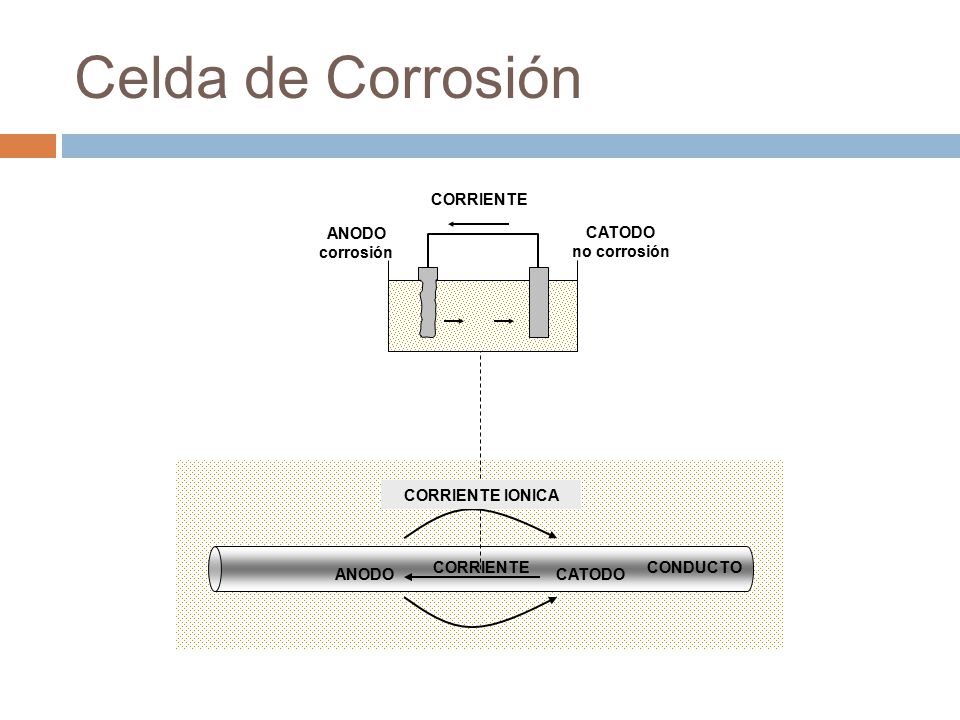

3 Celda de Corrosión CORRIENTE ANODO corrosión CATODO no corrosión
CORRIENTE IONICA CORRIENTE CONDUCTO ANODO CATODO

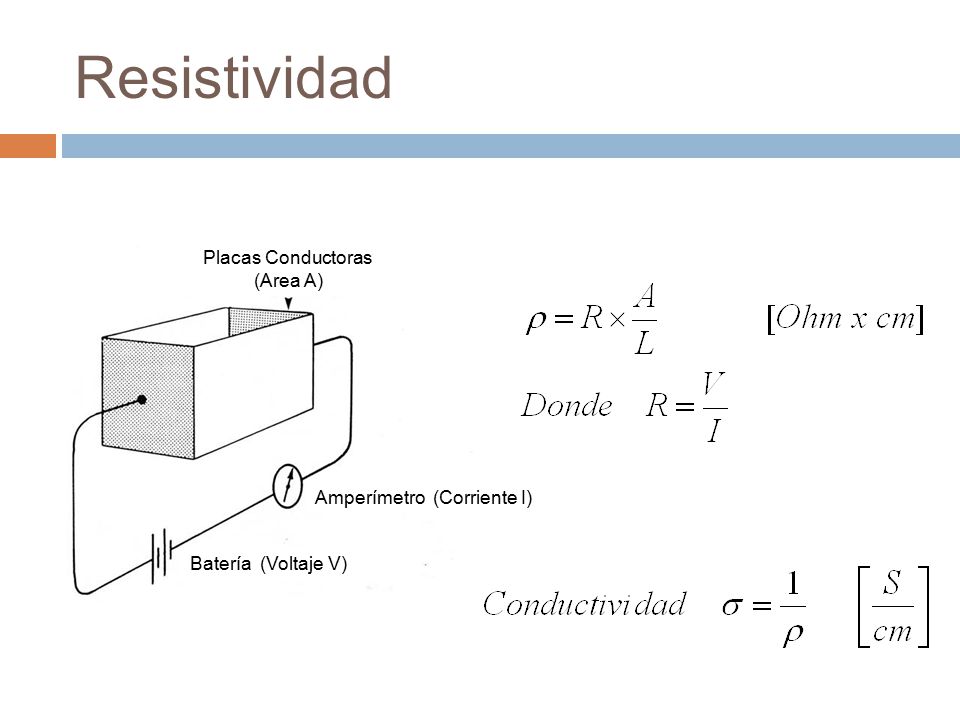

4 Resistividad Placas Conductoras (Area A) Amperímetro (Corriente I)
Batería (Voltaje V)

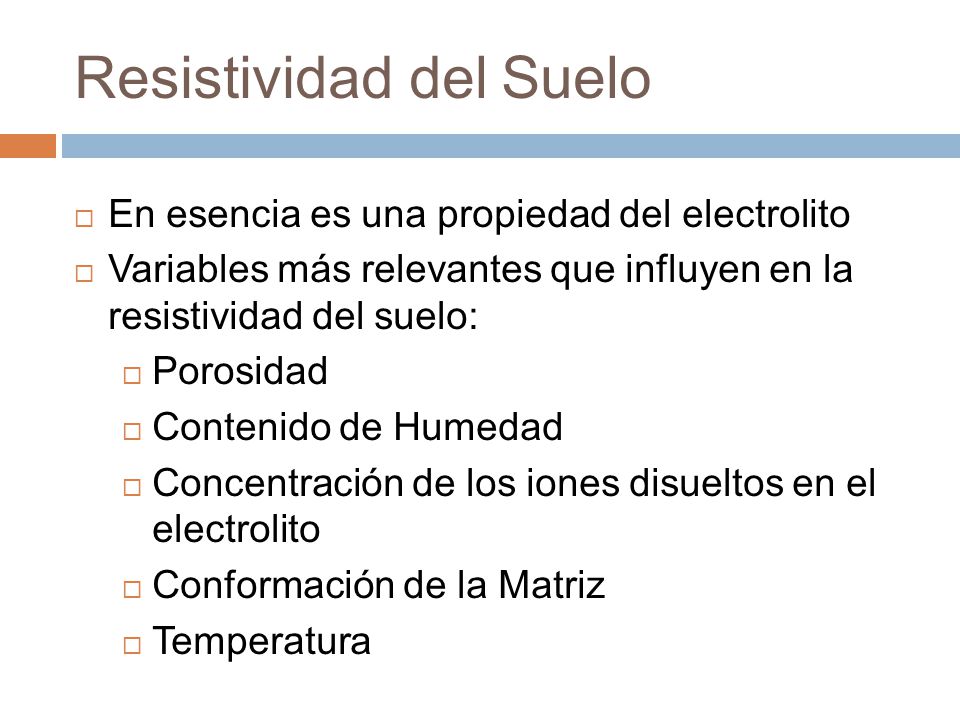

5 Resistividad del Suelo
En esencia es una propiedad del electrolito Variables más relevantes que influyen en la resistividad del suelo: Porosidad Contenido de Humedad Concentración de los iones disueltos en el electrolito Conformación de la Matriz Temperatura

6 Tasas de Corrosión y Clasificación de Suelos según la Resistividad

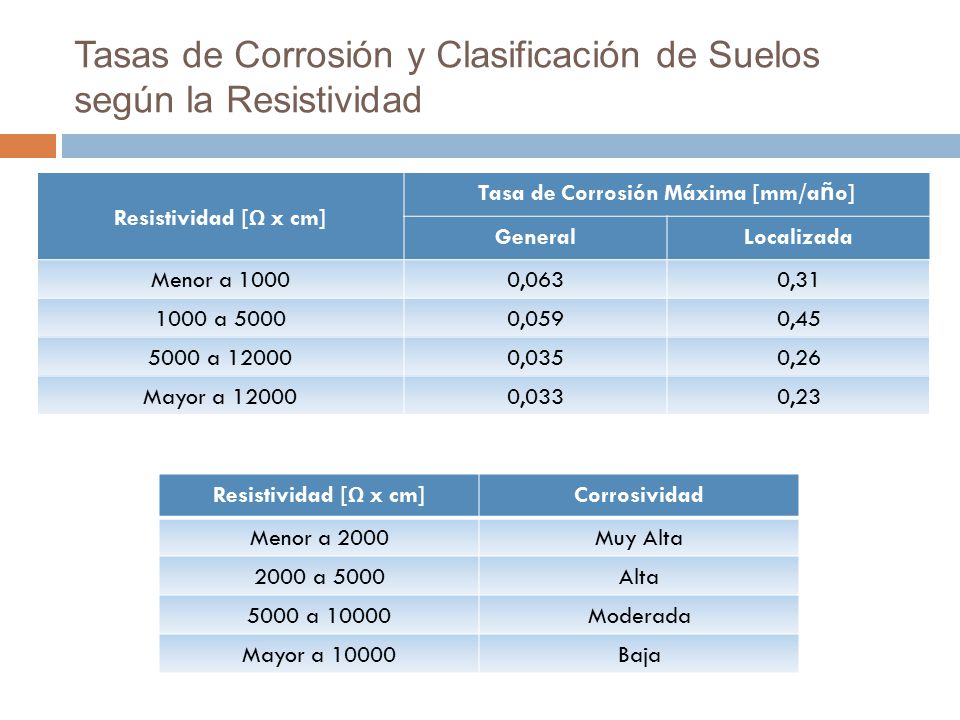

Resistividad [Ω x cm] Tasa de Corrosión Máxima [mm/año] General Localizada Menor a 1000 0,063 0,31 1000 a 5000 0,059 0,45 5000 a 12000 0,035 0,26 Mayor a 12000 0,033 0,23 Resistividad [Ω x cm] Corrosividad Menor a 2000 Muy Alta 2000 a 5000 Alta 5000 a 10000 Moderada Mayor a 10000 Baja

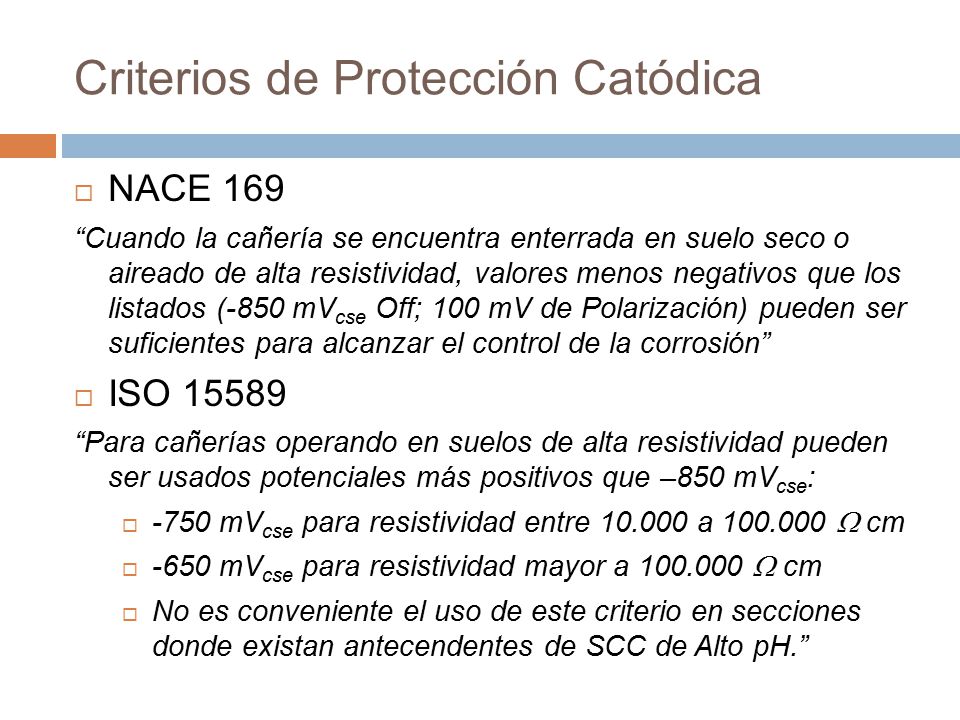

7 Criterios de Protección Catódica
NACE 169 “Cuando la cañería se encuentra enterrada en suelo seco o aireado de alta resistividad, valores menos negativos que los listados (-850 mVcse Off; 100 mV de Polarización) pueden ser suficientes para alcanzar el control de la corrosión” ISO 15589 “Para cañerías operando en suelos de alta resistividad pueden ser usados potenciales más positivos que –850 mVcse: -750 mVcse para resistividad entre a  cm -650 mVcse para resistividad mayor a  cm No es conveniente el uso de este criterio en secciones donde existan antecendentes de SCC de Alto pH.”

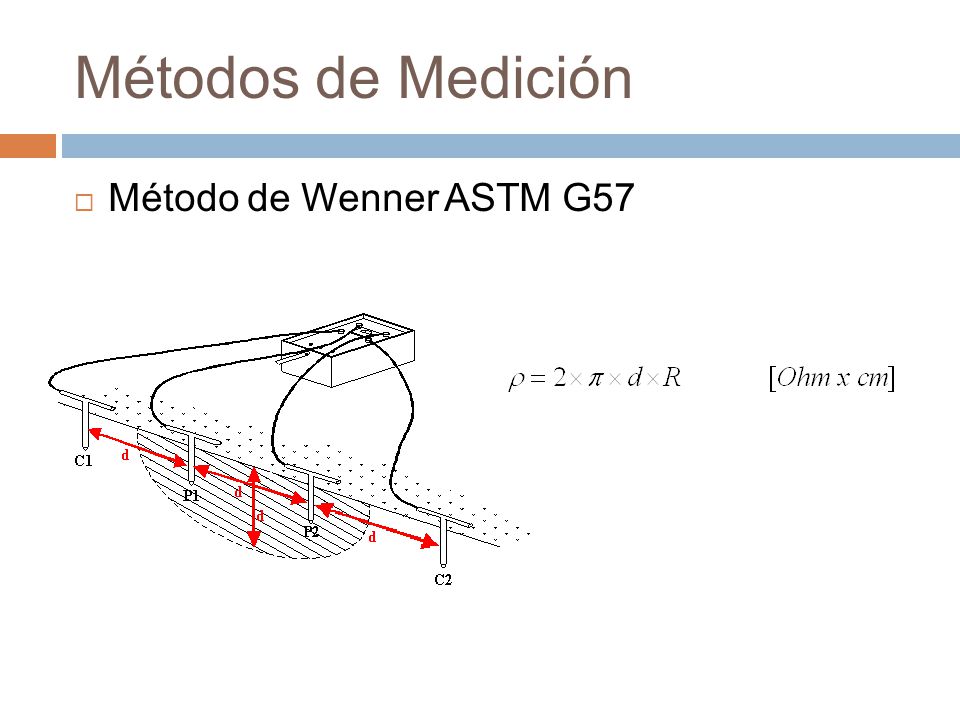

8 Métodos de Medición Método de Wenner ASTM G57

9 Métodos de Medición Soil Box In situ En laboratorio

10 Métodos de Medición Soil Probe Resistividad pH Potencial Redox
Temperatura Anillos Aislantes

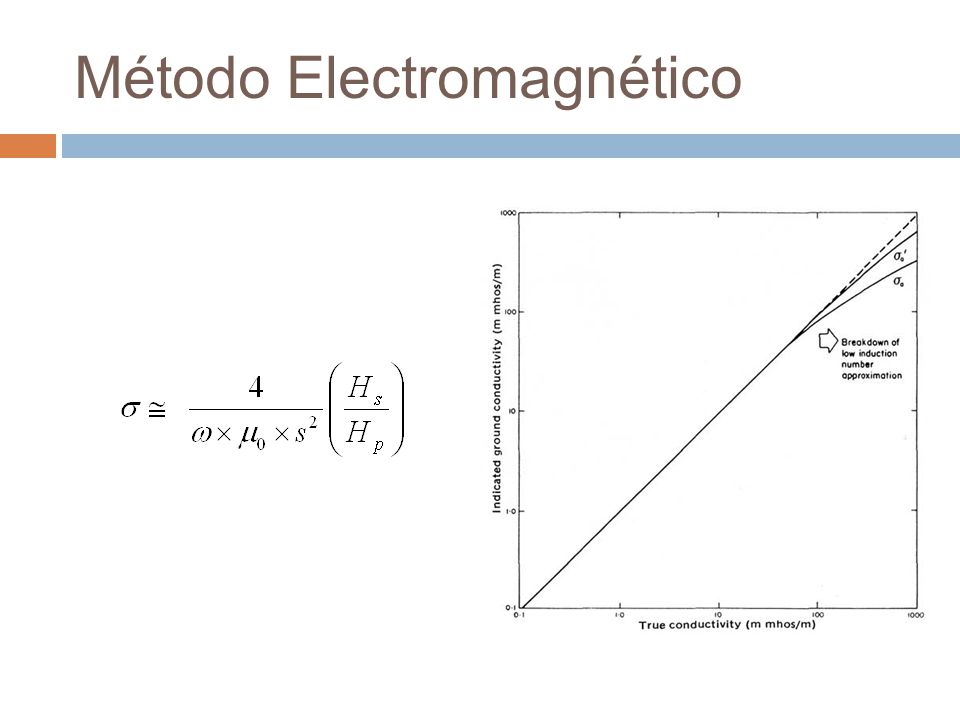

11 Método Electromagnético

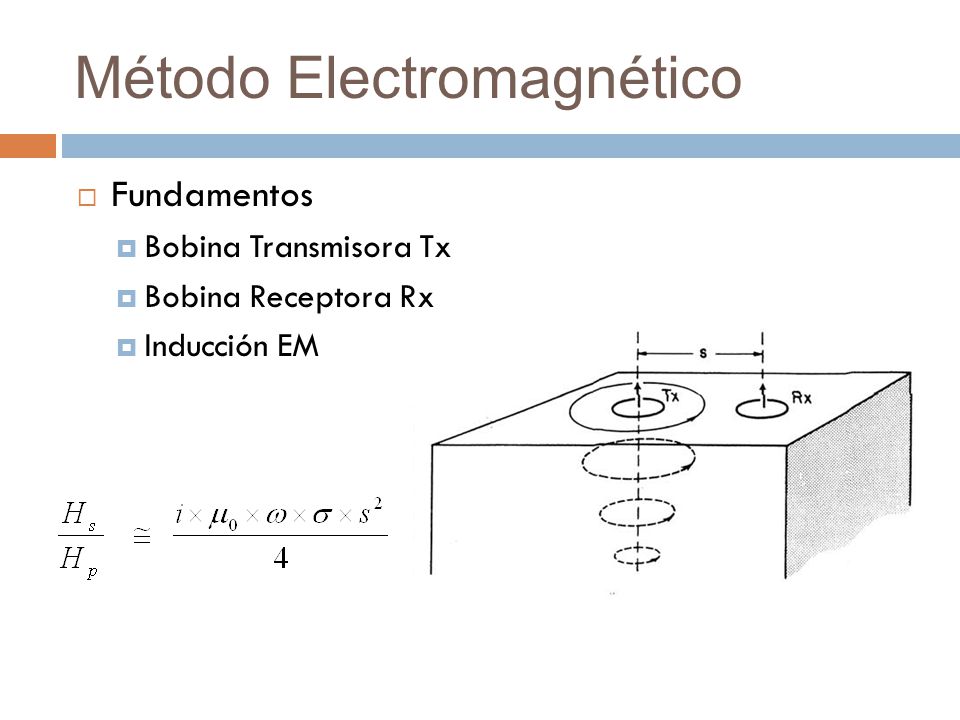

Fundamentos Bobina Transmisora Tx Bobina Receptora Rx Inducción EM

12 Método Electromagnético

13 Conductivímetro EM Distancia entre dípolos: 2 metros
Frecuencia :12 kHz Rango: 100 – Ωcm Profundidad: ≤ 3 metros

14 Método Electromagnético

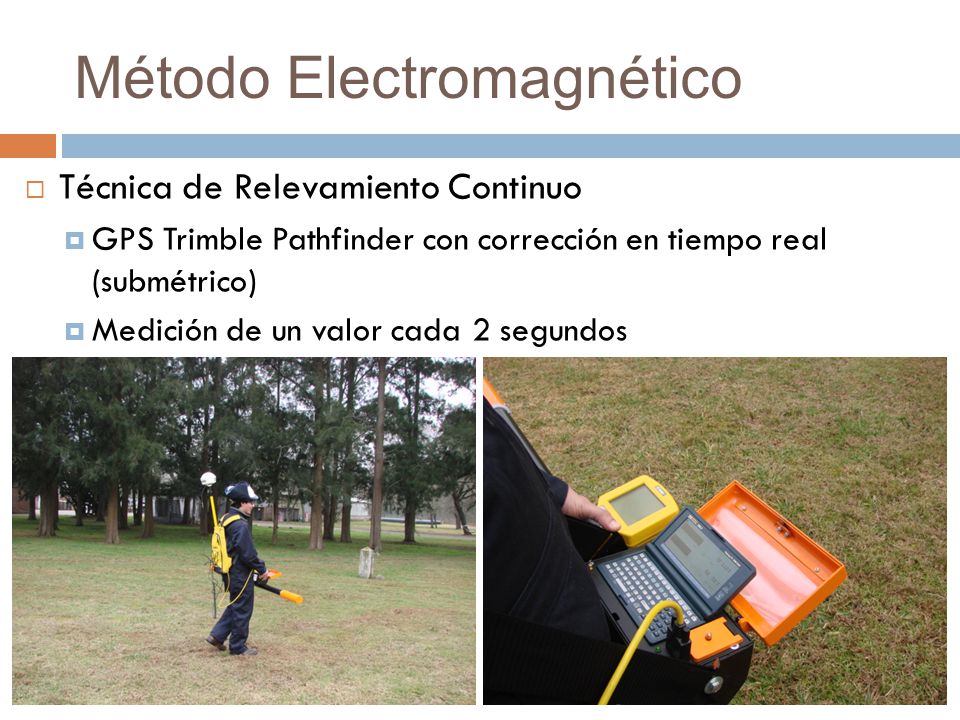

Técnica de Relevamiento Continuo GPS Trimble Pathfinder con corrección en tiempo real (submétrico) Medición de un valor cada 2 segundos

15 Salida de Datos Visualización en Pantalla Salida de Texto:

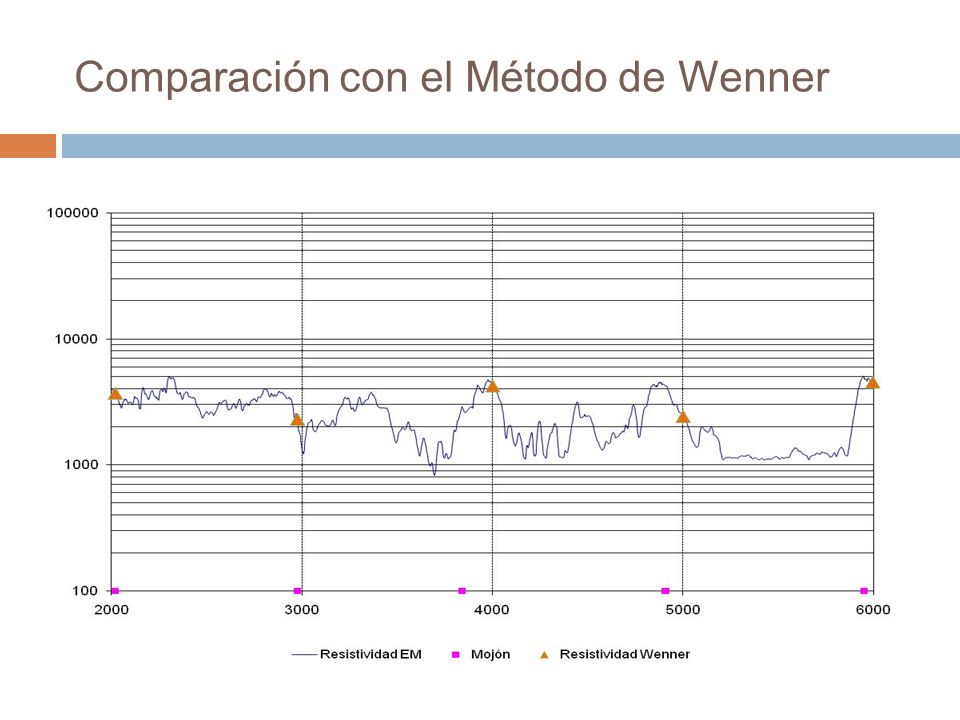

16 Comparación con el Método de Wenner

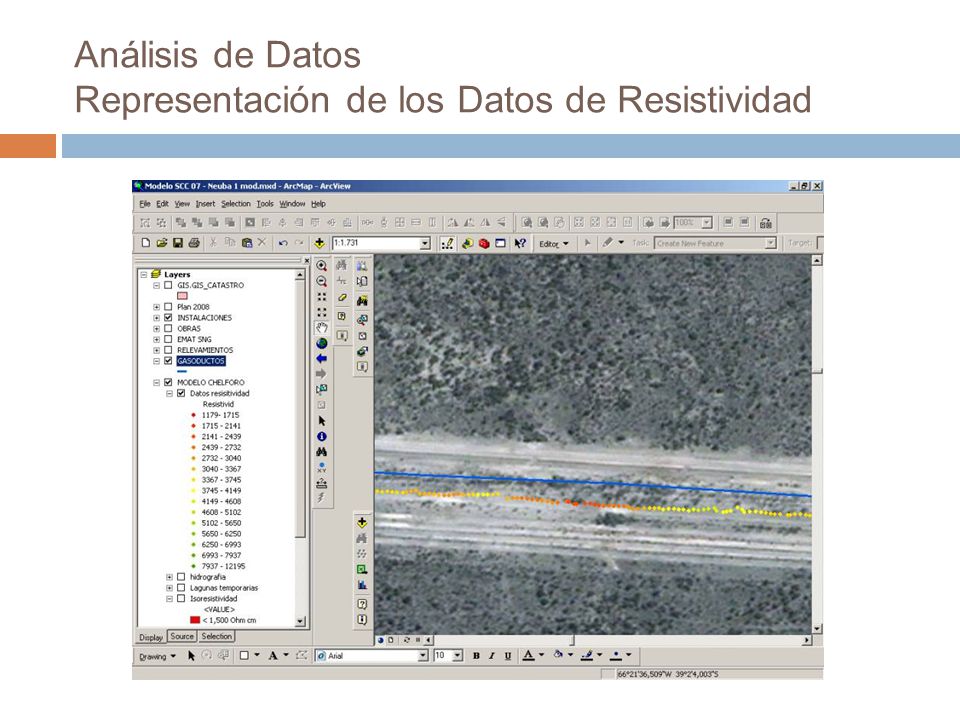

17 Análisis de Datos Representación de los Datos de Resistividad

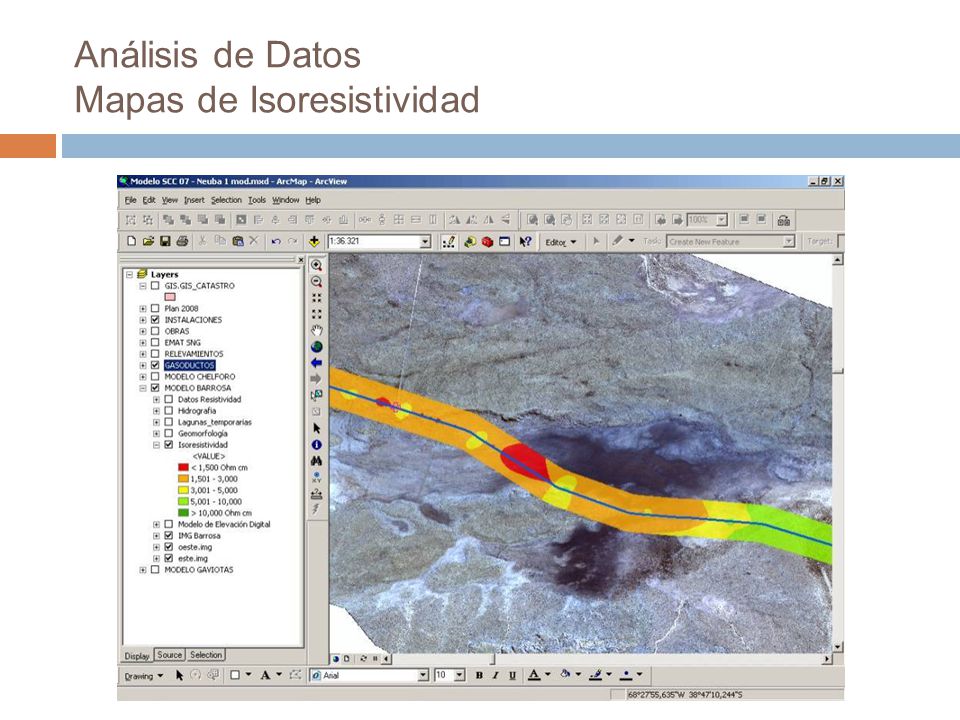

18 Análisis de Datos Mapas de Isoresistividad

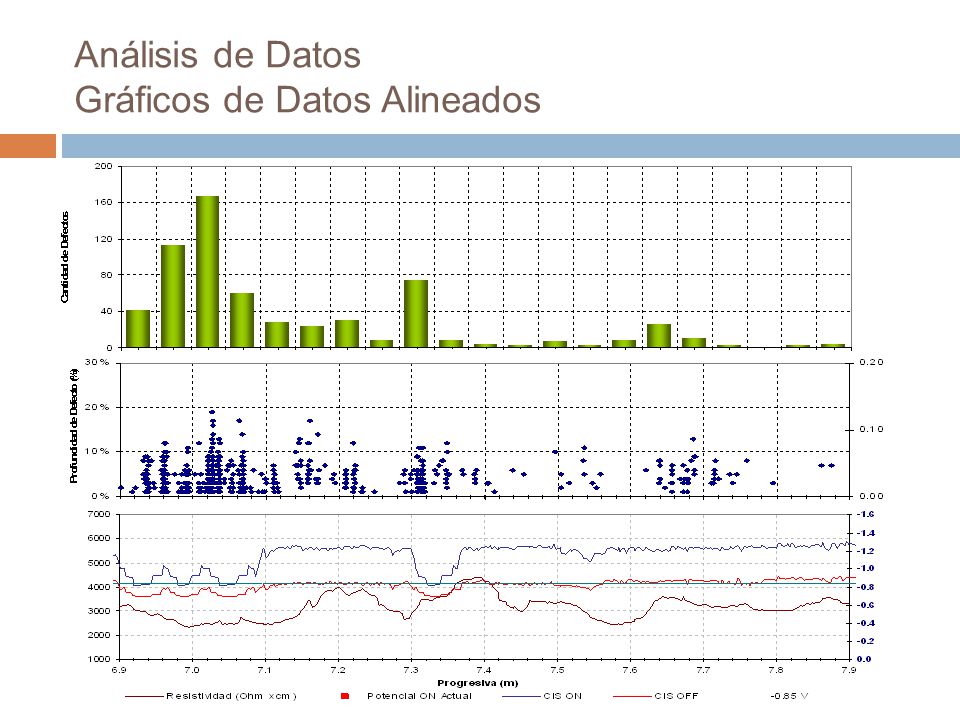

19 Análisis de Datos Gráficos de Datos Alineados

20 Ventajas del Método Electromagnético

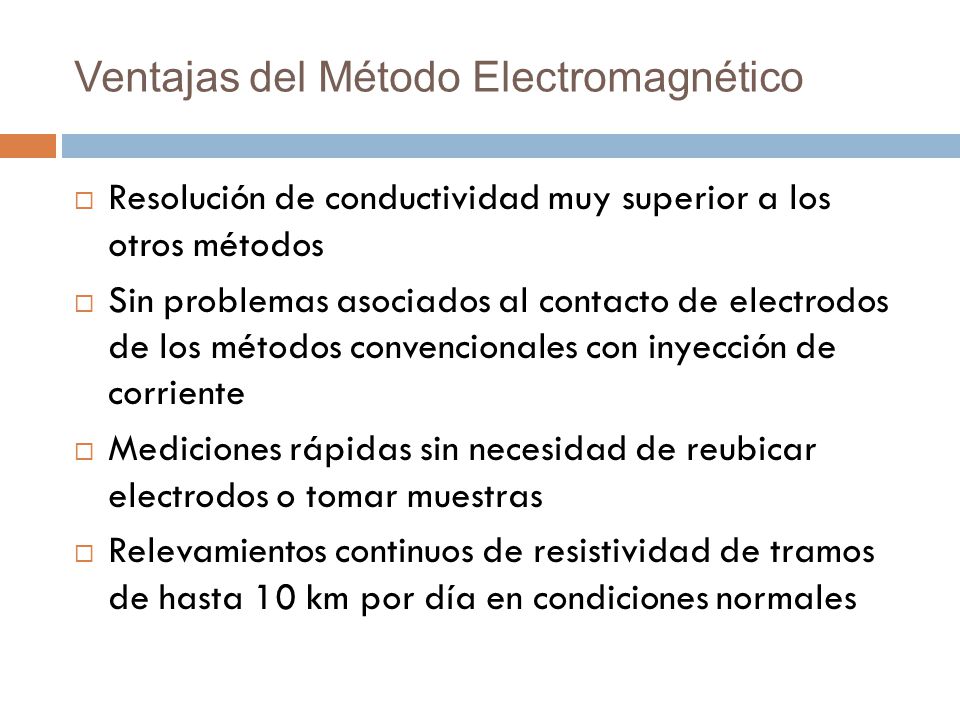

Resolución de conductividad muy superior a los otros métodos Sin problemas asociados al contacto de electrodos de los métodos convencionales con inyección de corriente Mediciones rápidas sin necesidad de reubicar electrodos o tomar muestras Relevamientos continuos de resistividad de tramos de hasta 10 km por día en condiciones normales

21 Desventajas del Método Electromagnético

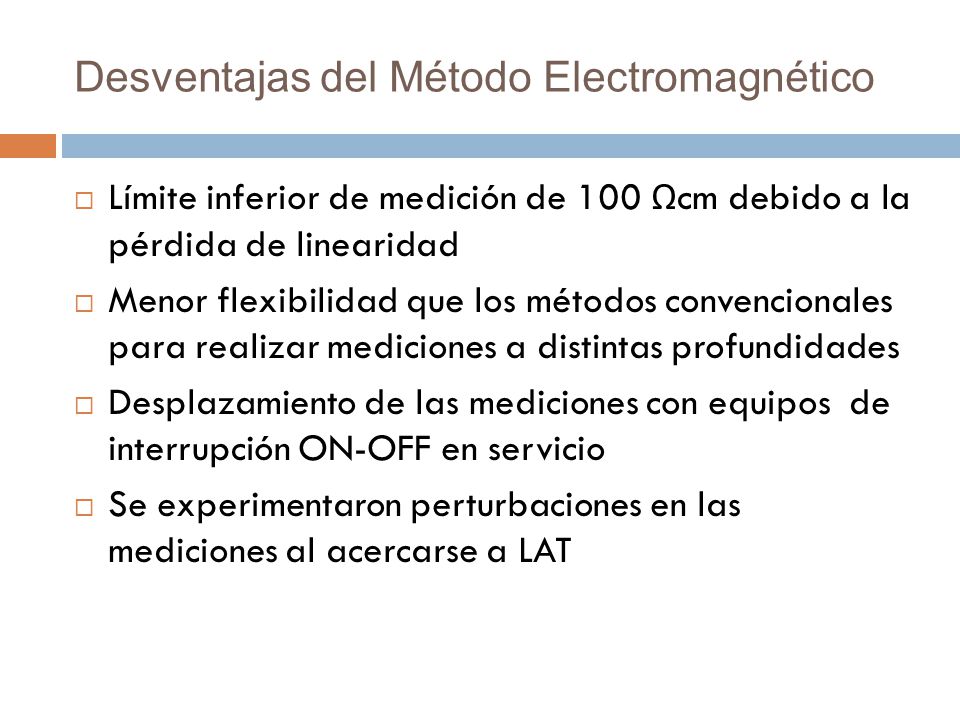

Límite inferior de medición de 100 Ωcm debido a la pérdida de linearidad Menor flexibilidad que los métodos convencionales para realizar mediciones a distintas profundidades Desplazamiento de las mediciones con equipos de interrupción ON-OFF en servicio Se experimentaron perturbaciones en las mediciones al acercarse a LAT
