1 CONCEPTOS BÁSICOS MSc. Dr. Luis Vásquez Z

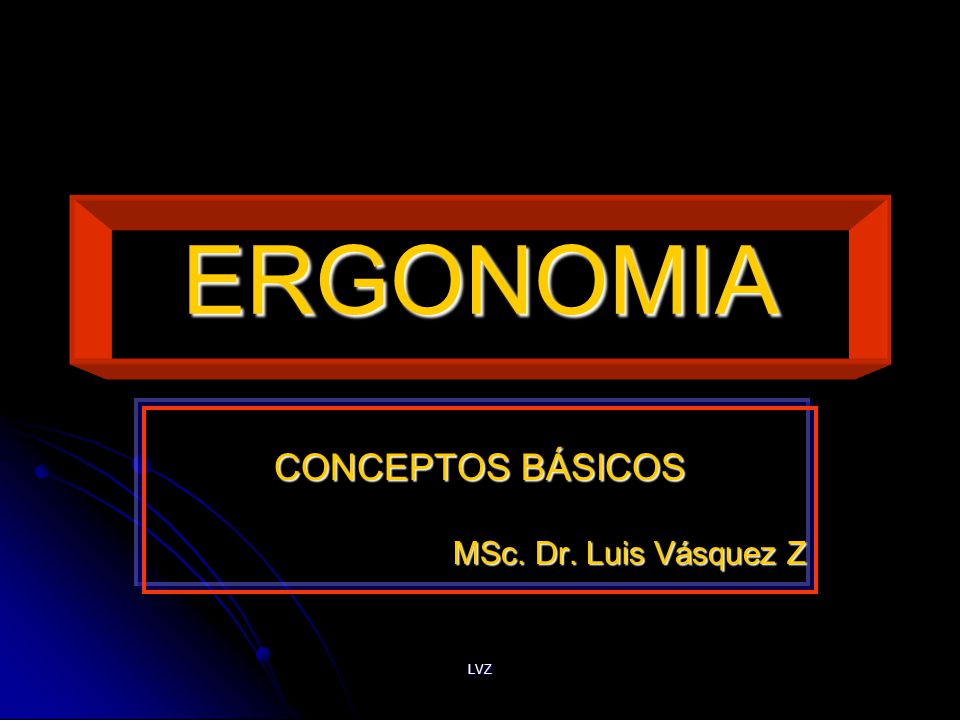

ERGONOMIA CONCEPTOS BÁSICOS MSc. Dr. Luis Vásquez Z LVZ

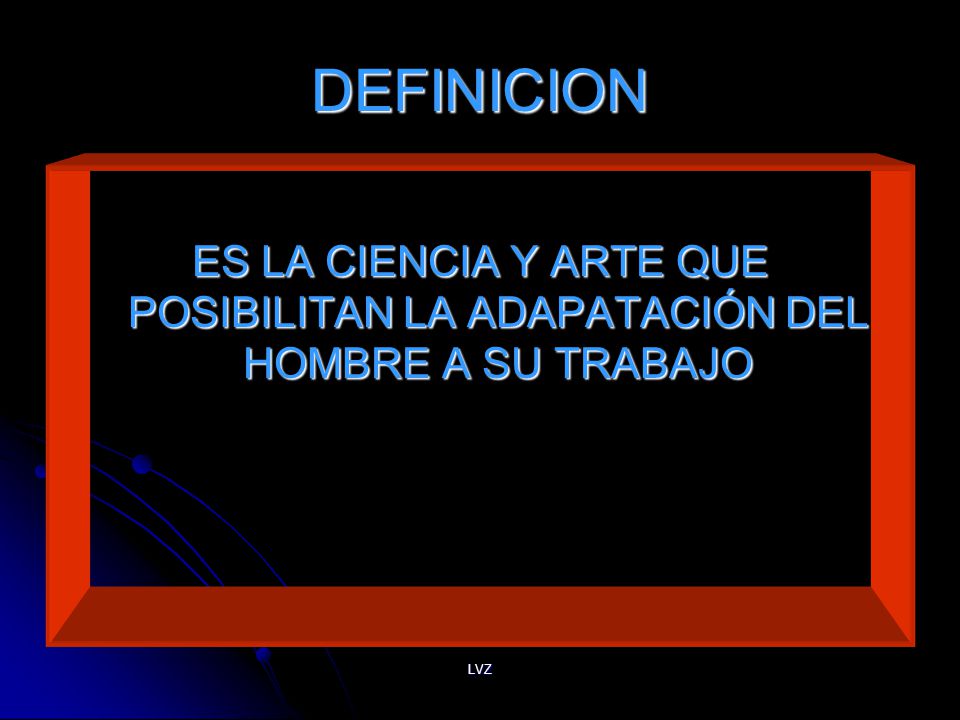

2 DEFINICION ES LA CIENCIA Y ARTE QUE POSIBILITAN LA ADAPATACIÓN DEL HOMBRE A SU TRABAJO LVZ

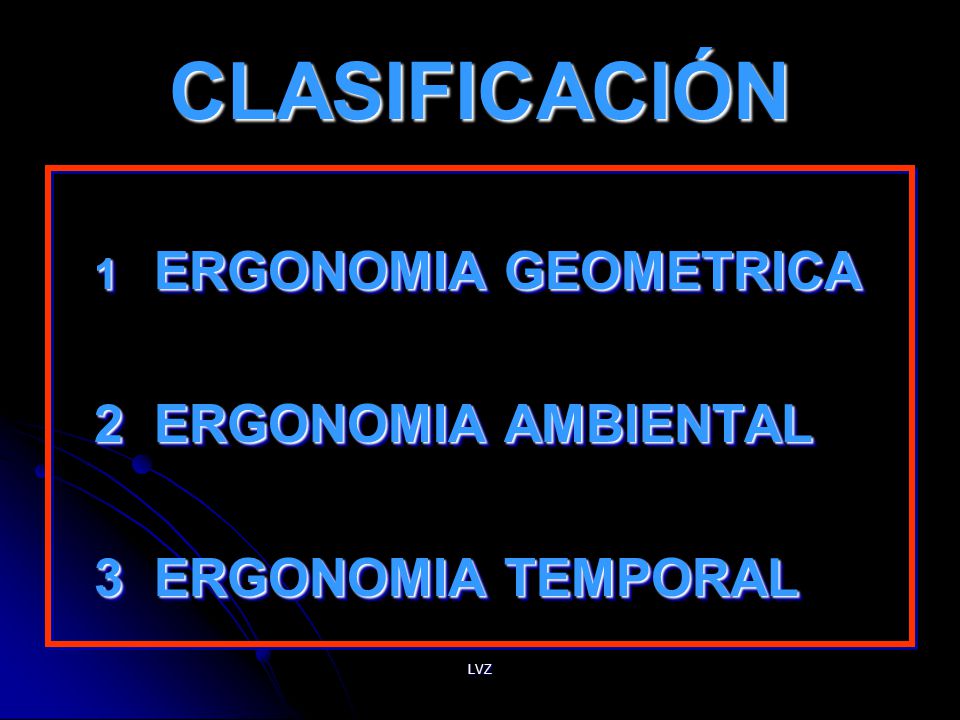

3 CLASIFICACIÓN 2 ERGONOMIA AMBIENTAL 3 ERGONOMIA TEMPORAL
1 ERGONOMIA GEOMETRICA 2 ERGONOMIA AMBIENTAL 3 ERGONOMIA TEMPORAL LVZ

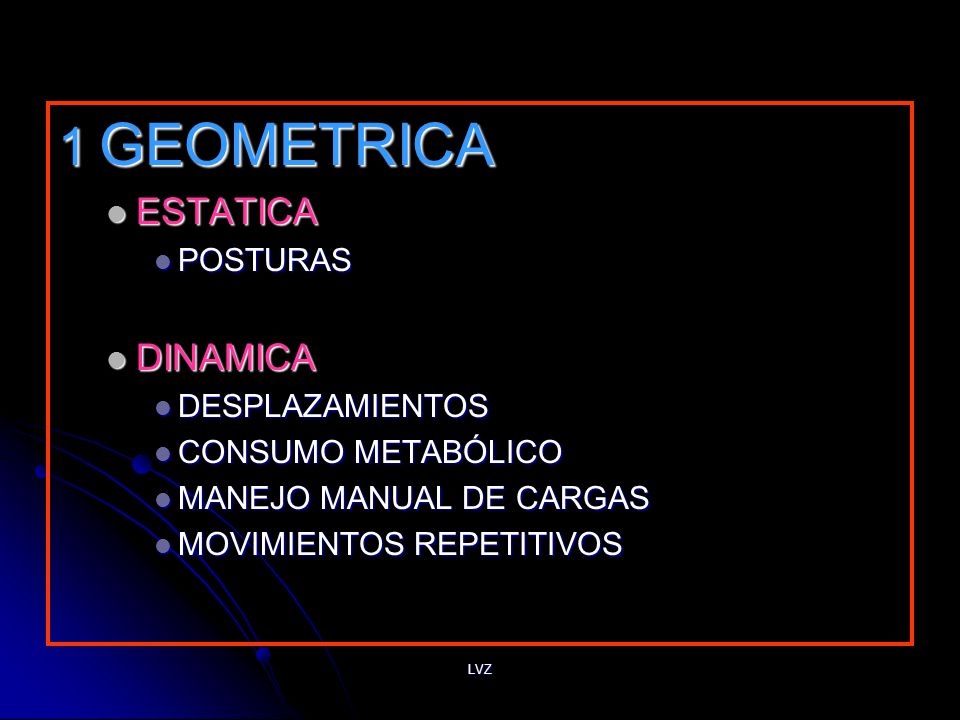

4 1 GEOMETRICA ESTATICA DINAMICA POSTURAS DESPLAZAMIENTOS
CONSUMO METABÓLICO MANEJO MANUAL DE CARGAS MOVIMIENTOS REPETITIVOS LVZ

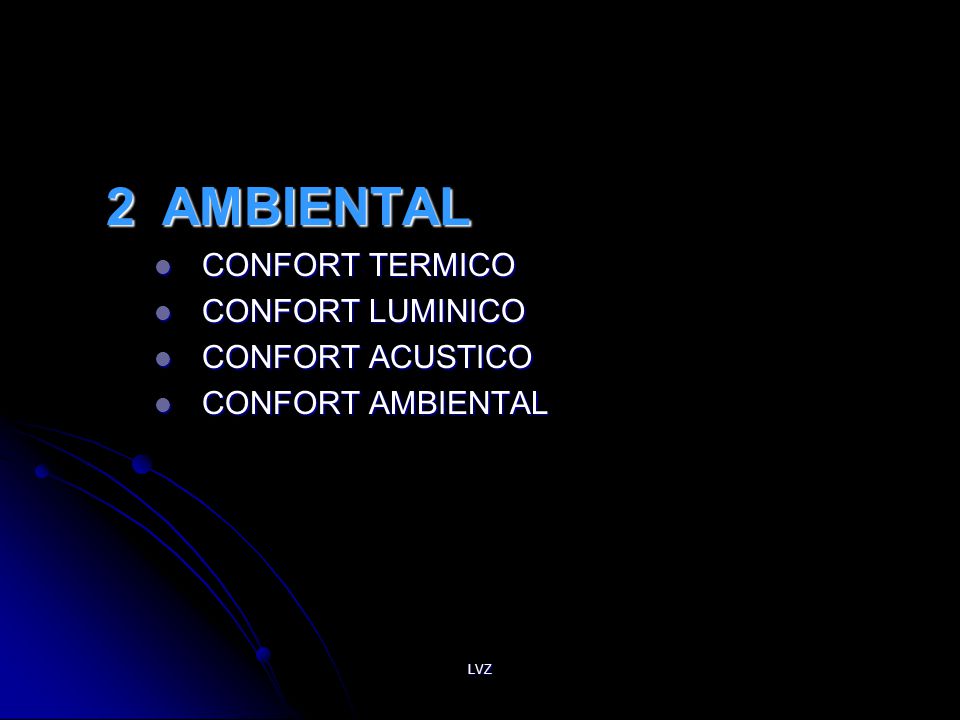

5 2 AMBIENTAL CONFORT TERMICO CONFORT LUMINICO CONFORT ACUSTICO
CONFORT AMBIENTAL LVZ

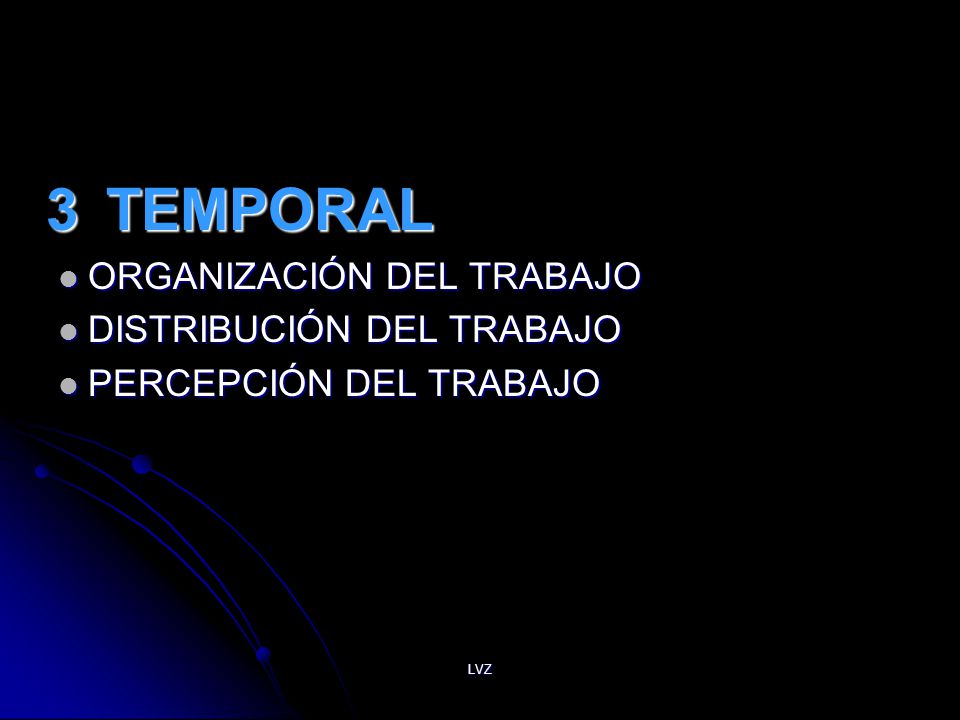

6 3 TEMPORAL ORGANIZACIÓN DEL TRABAJO DISTRIBUCIÓN DEL TRABAJO
PERCEPCIÓN DEL TRABAJO LVZ

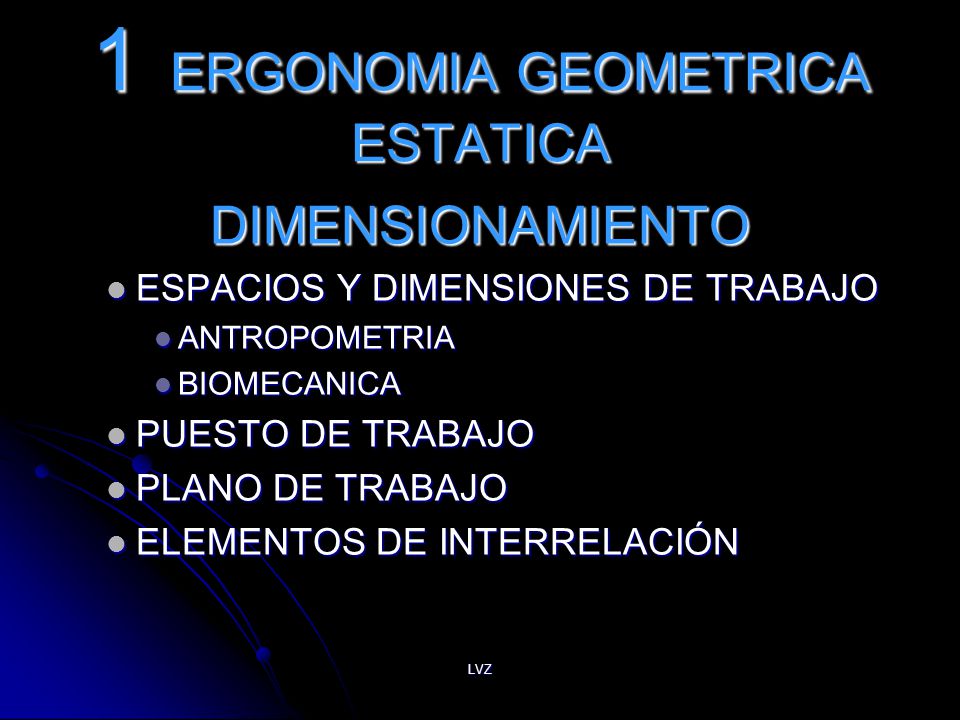

7 1 ERGONOMIA GEOMETRICA ESTATICA
DIMENSIONAMIENTO ESPACIOS Y DIMENSIONES DE TRABAJO ANTROPOMETRIA BIOMECANICA PUESTO DE TRABAJO PLANO DE TRABAJO ELEMENTOS DE INTERRELACIÓN LVZ

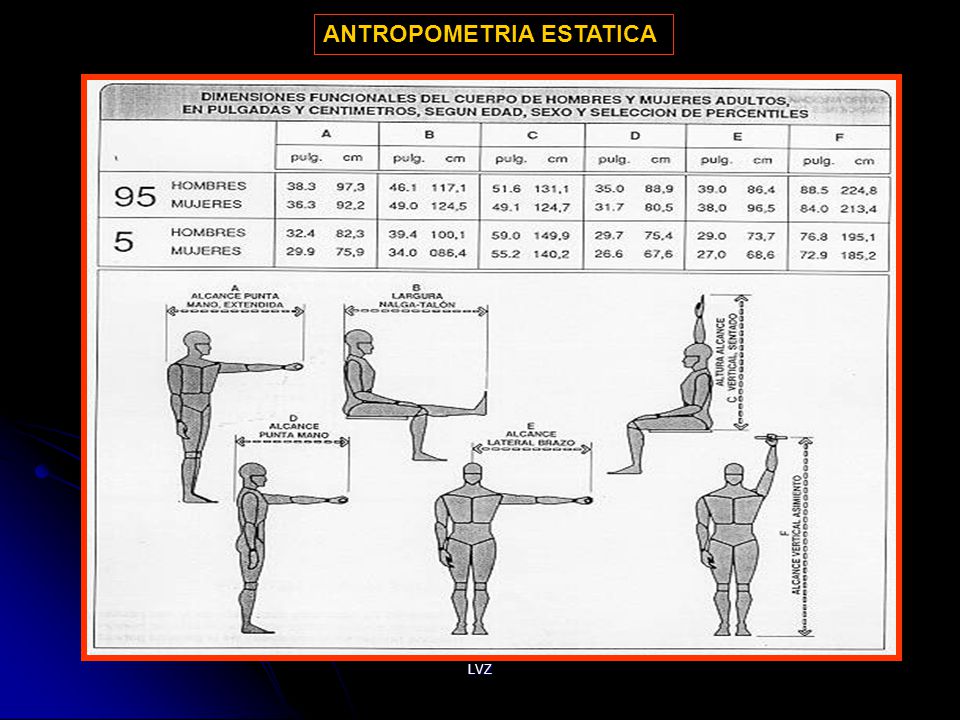

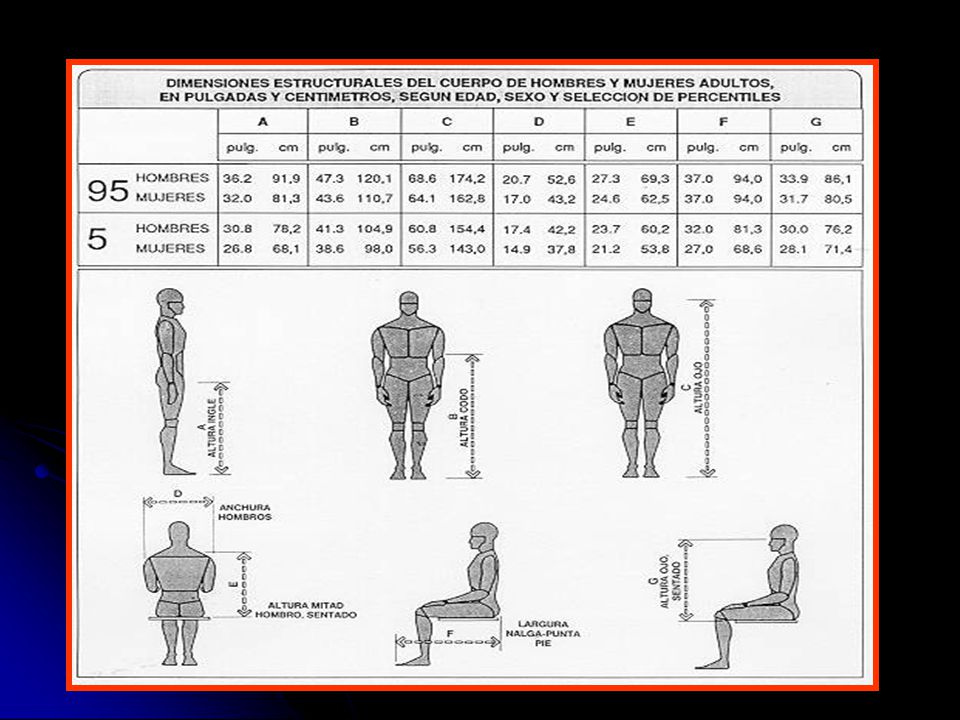

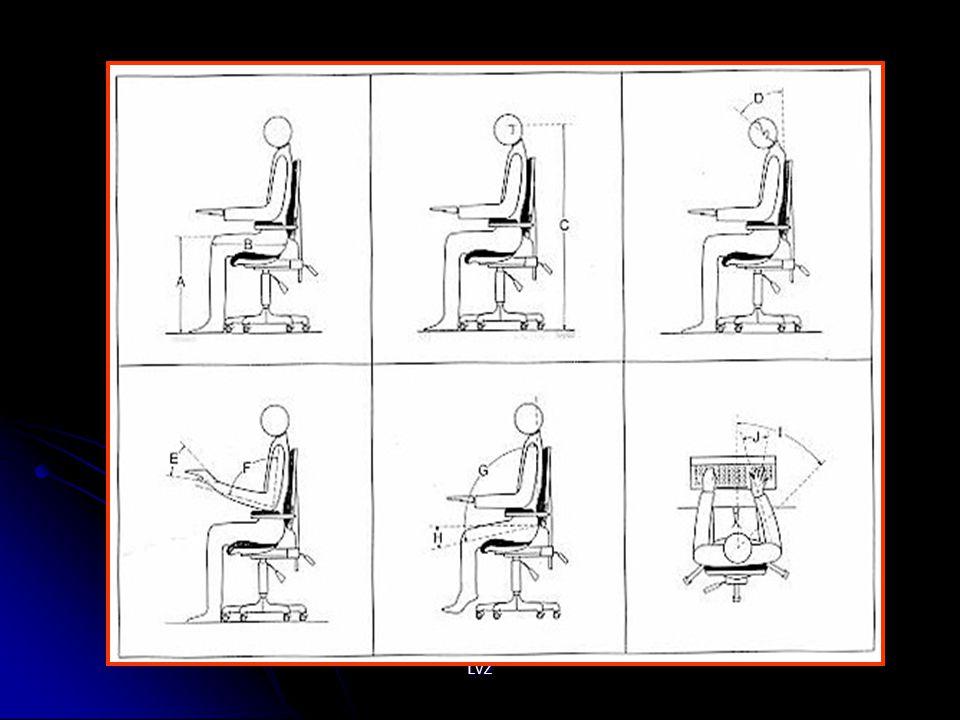

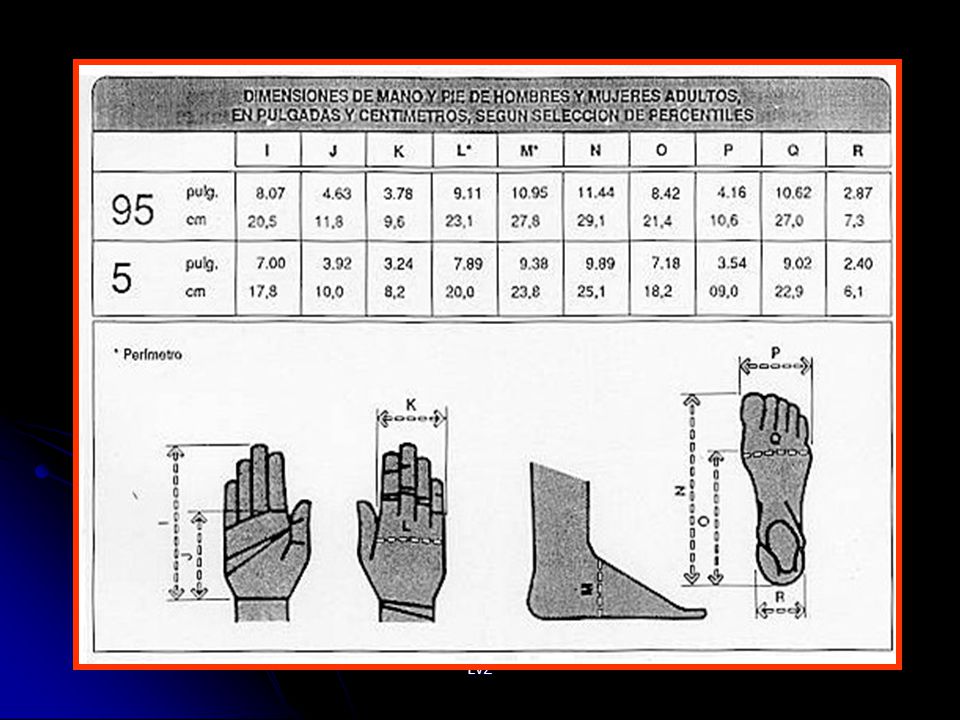

8 ANTROPOMETRIA ESTATICA
LVZ

9 LVZ

10 LVZ

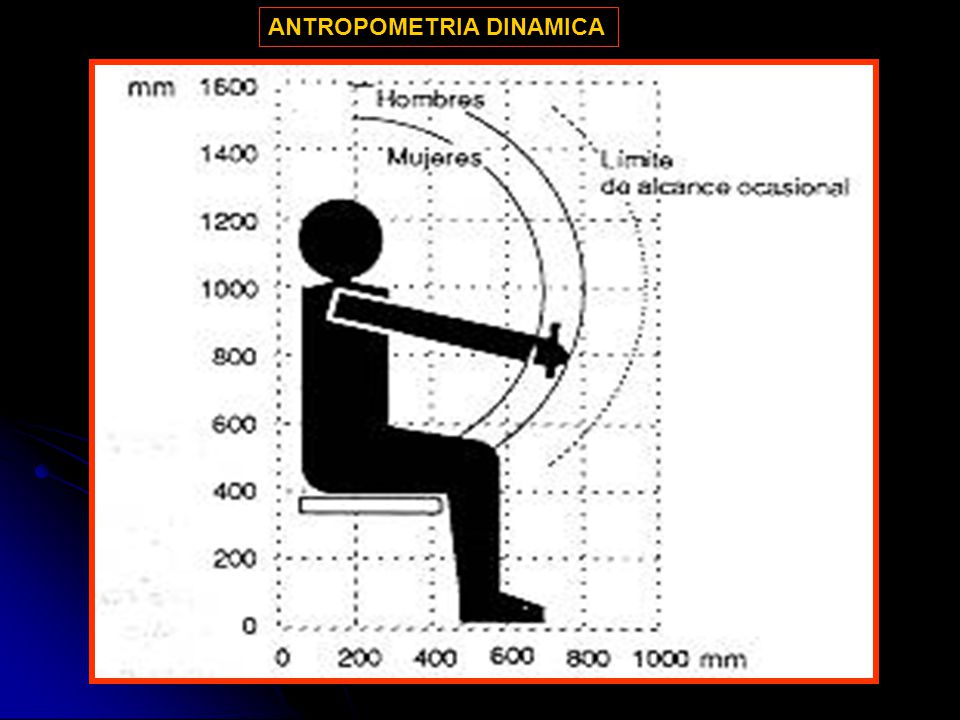

11 ANTROPOMETRIA DINAMICA
LVZ

12 LVZ

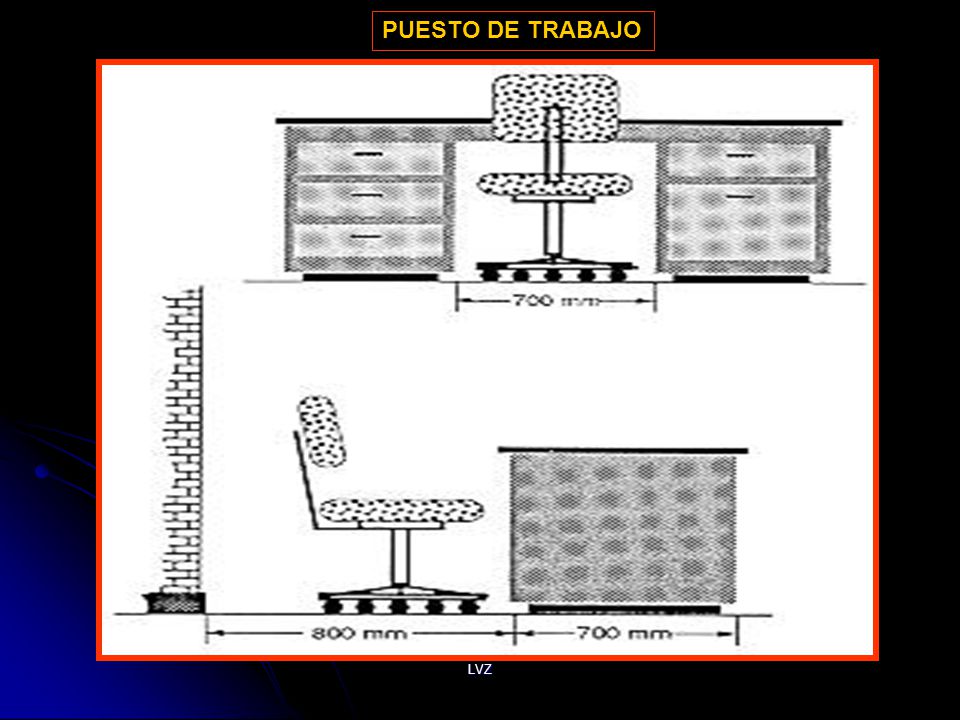

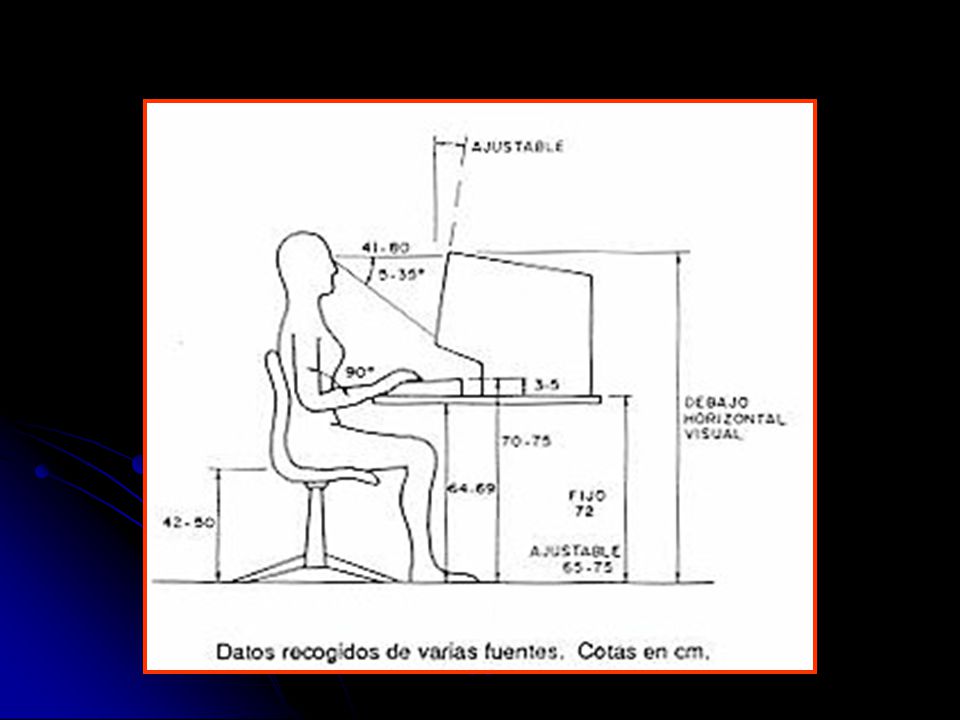

13 PUESTO DE TRABAJO LVZ

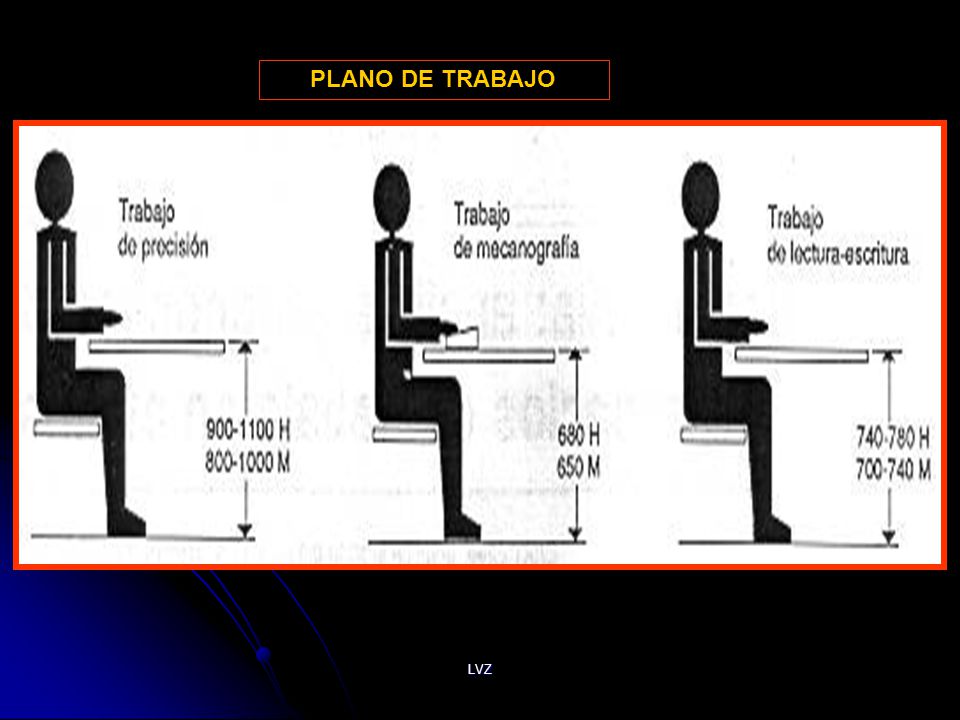

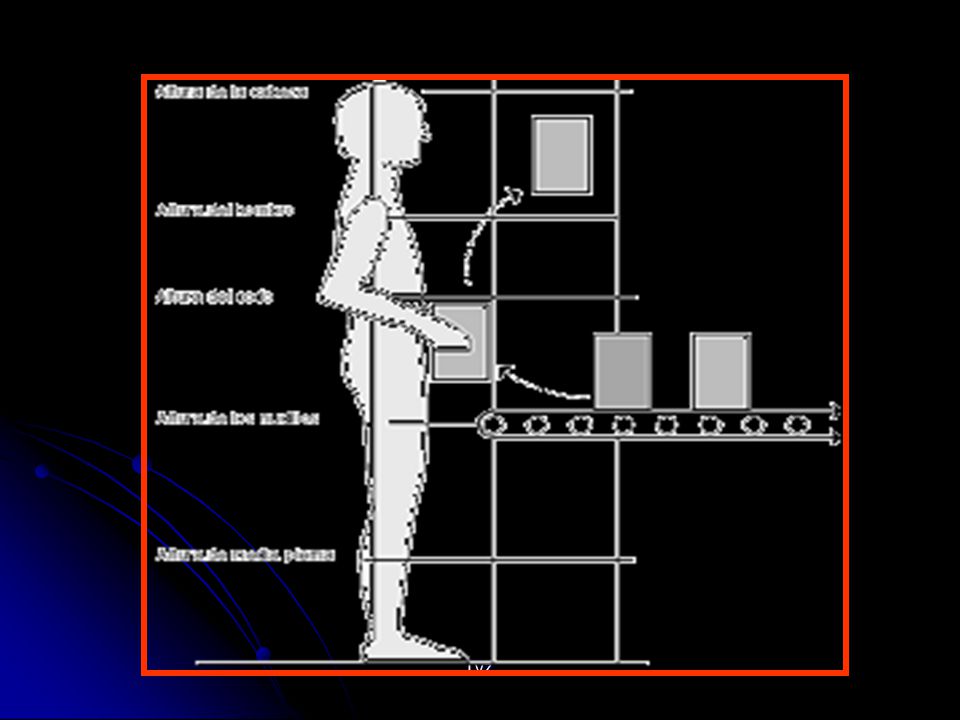

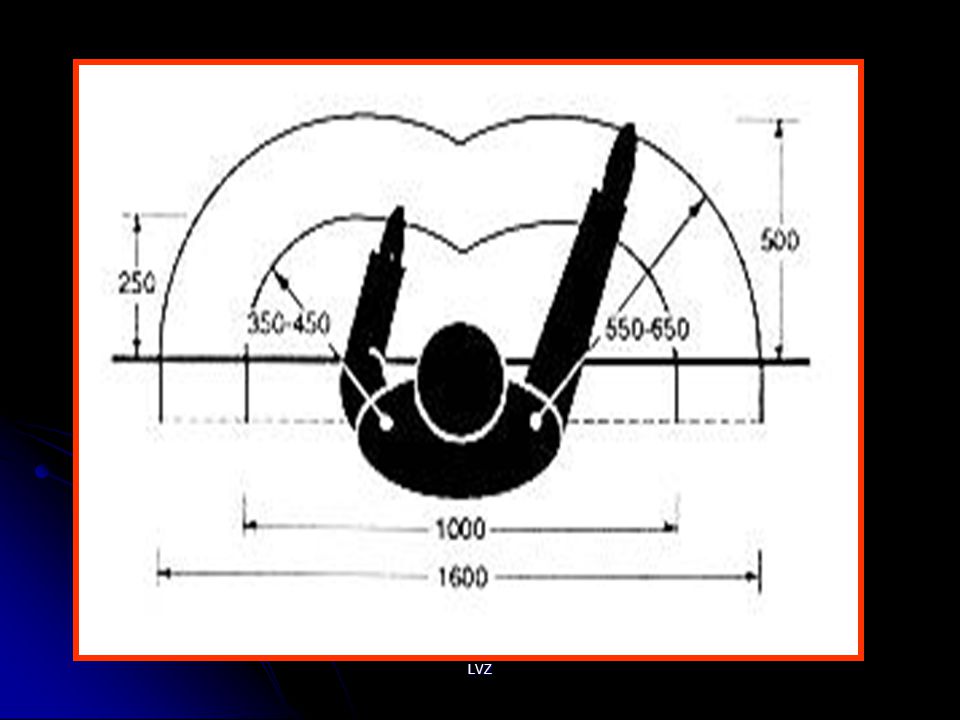

14 PLANO DE TRABAJO LVZ

15 LVZ

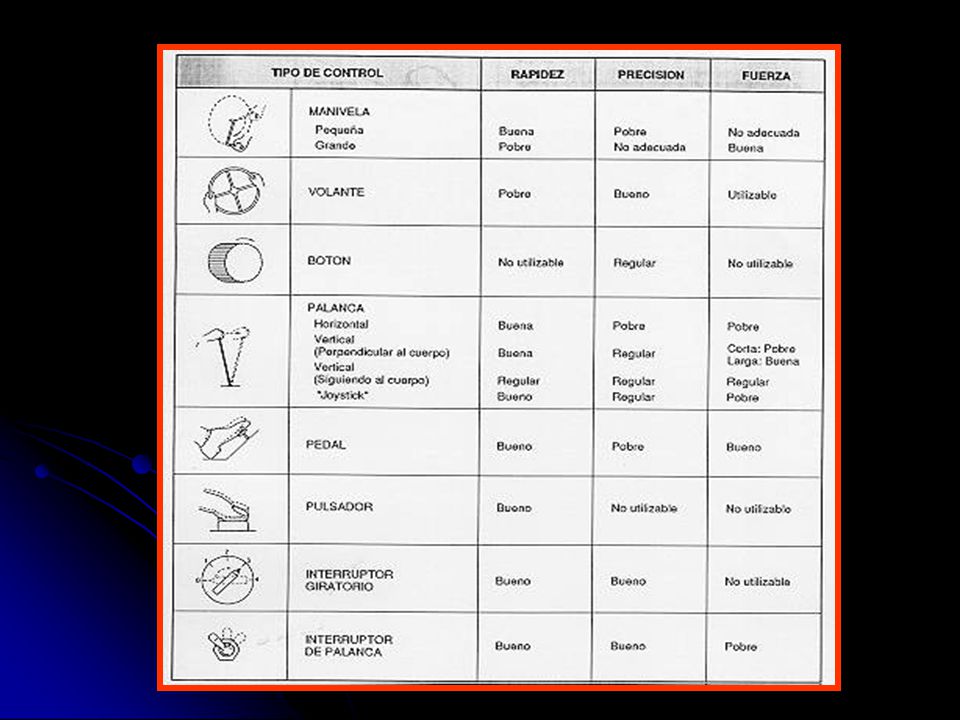

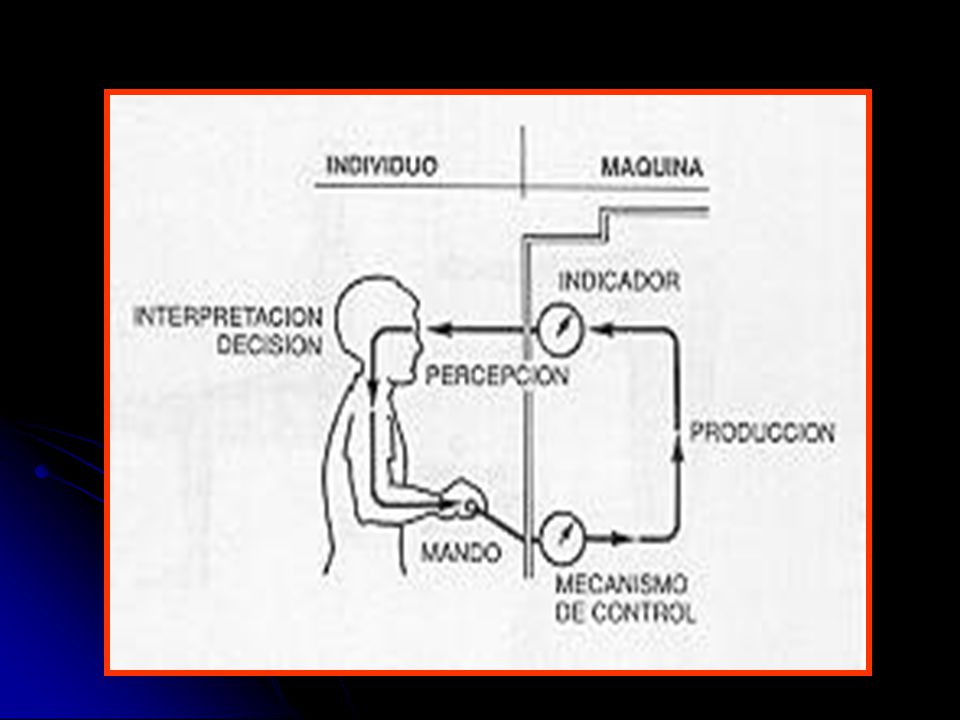

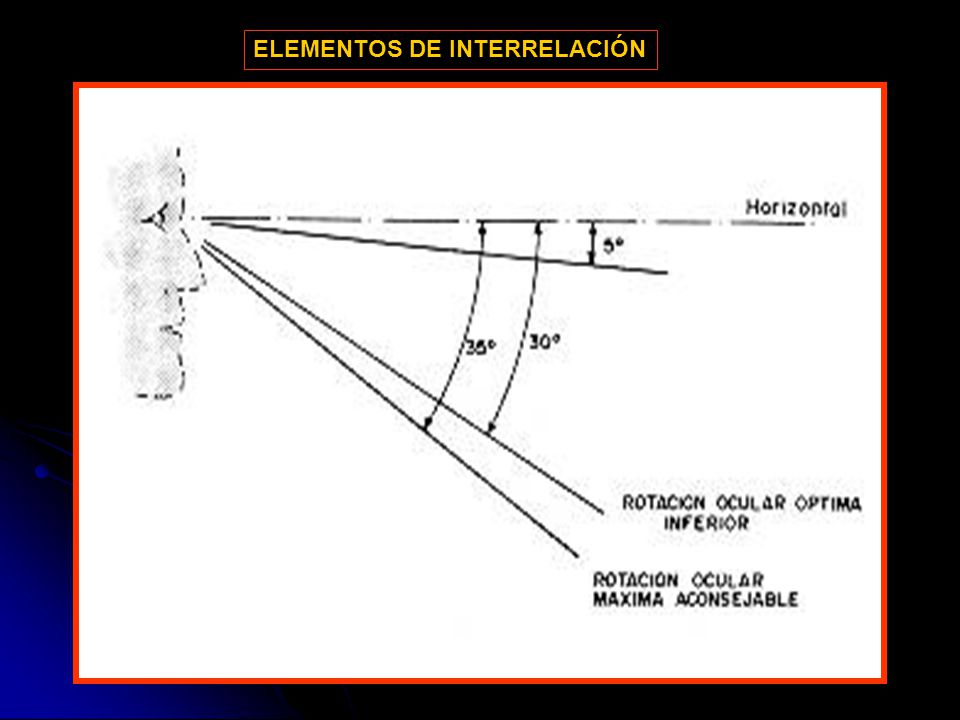

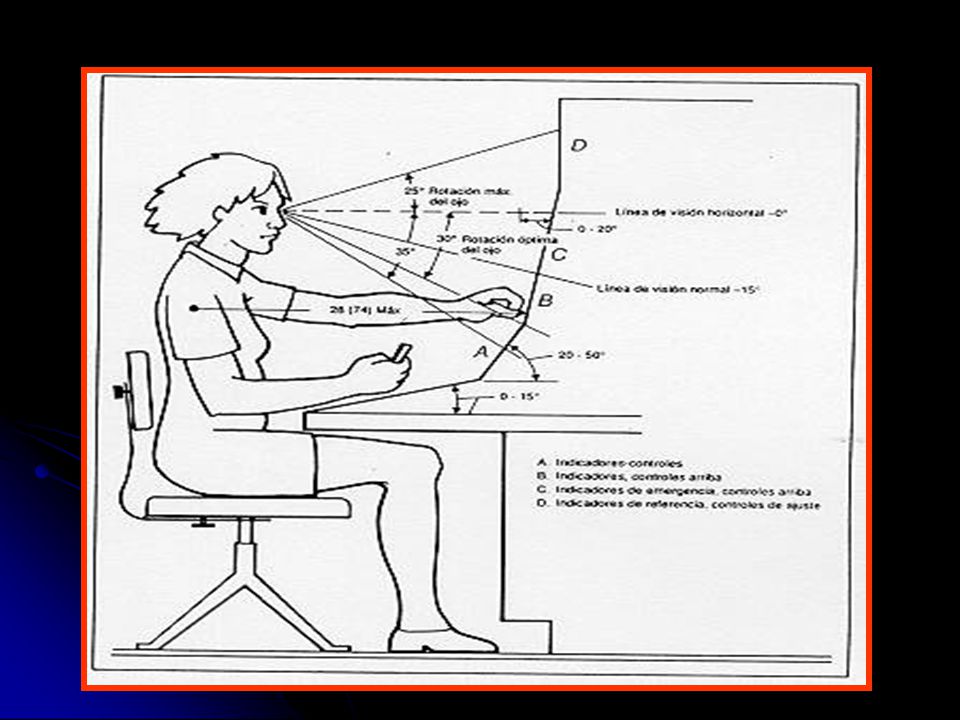

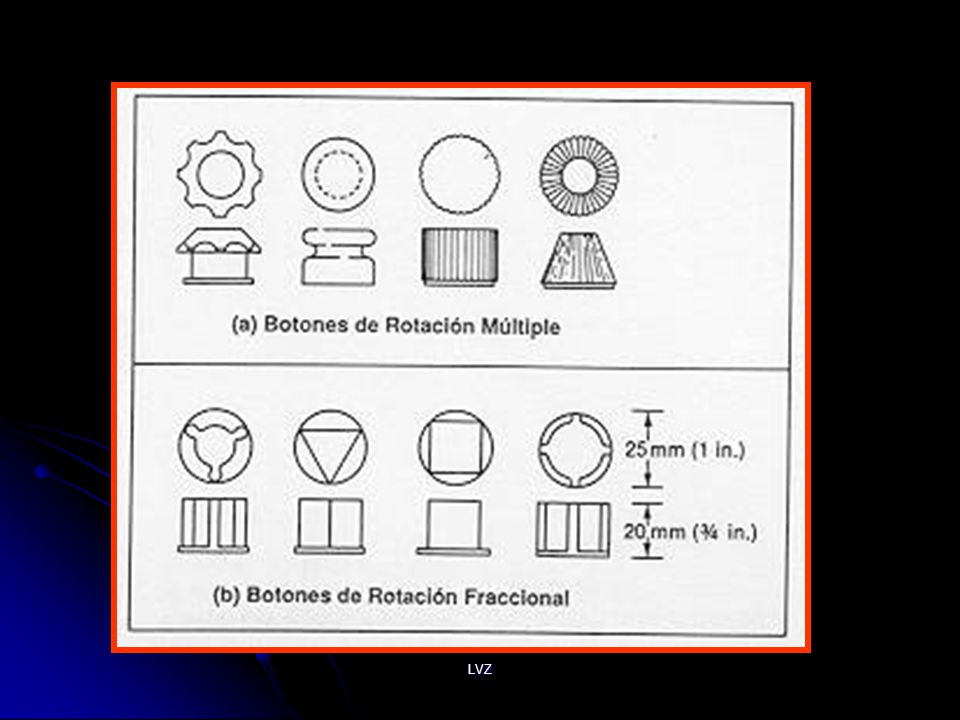

16 ELEMENTOS DE INTERRELACIÓN
LVZ

17 LVZ

18 LVZ

19 LVZ

20 LVZ

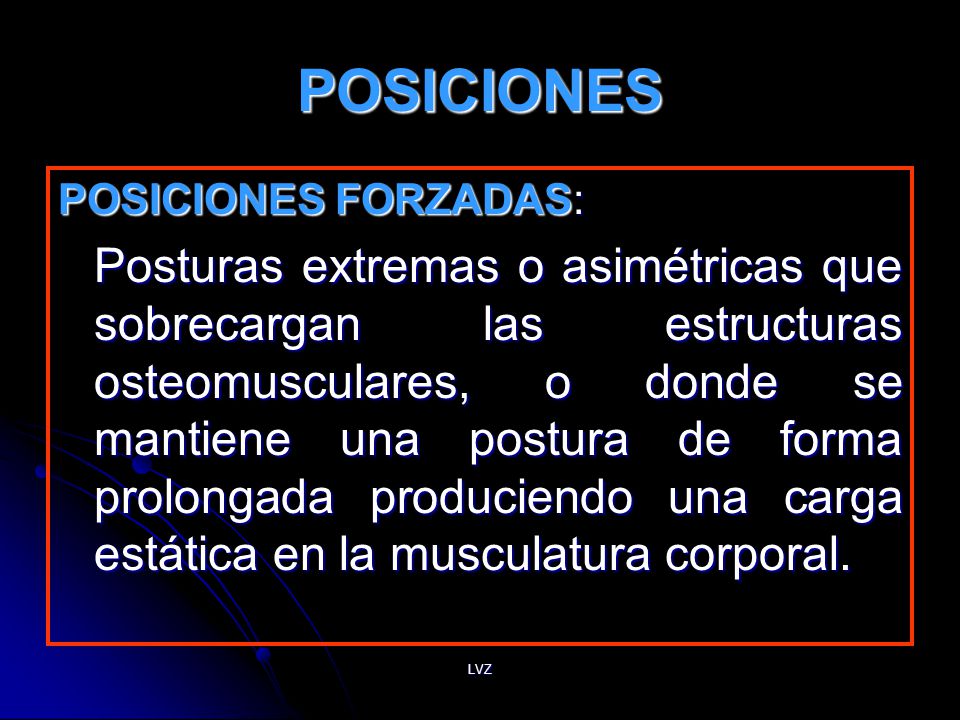

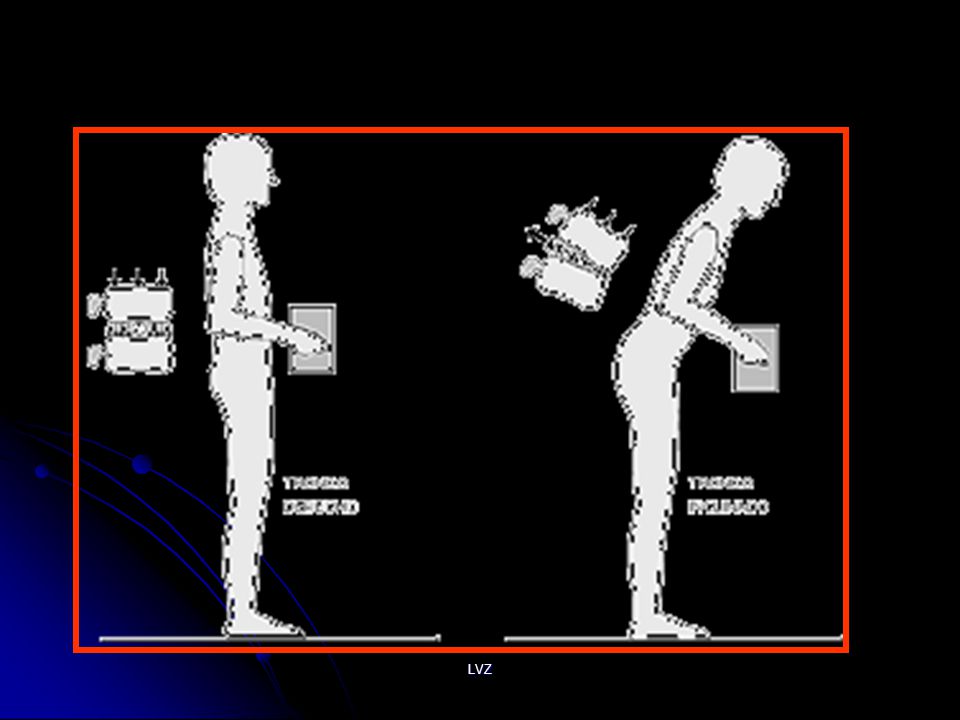

21 POSICIONES POSICIONES FORZADAS:
Posturas extremas o asimétricas que sobrecargan las estructuras osteomusculares, o donde se mantiene una postura de forma prolongada produciendo una carga estática en la musculatura corporal. LVZ

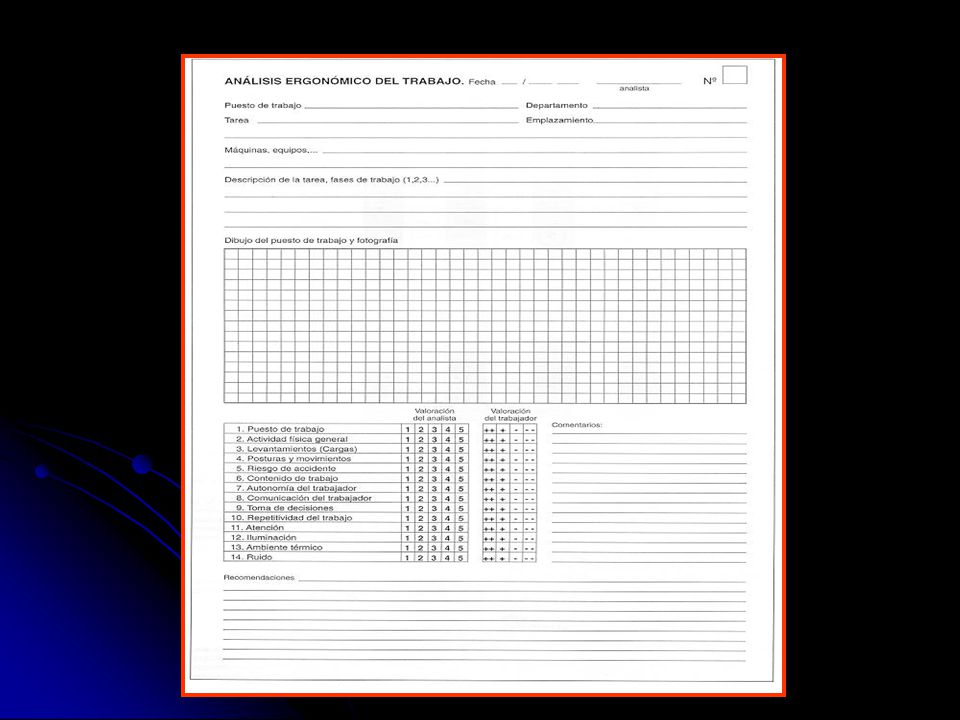

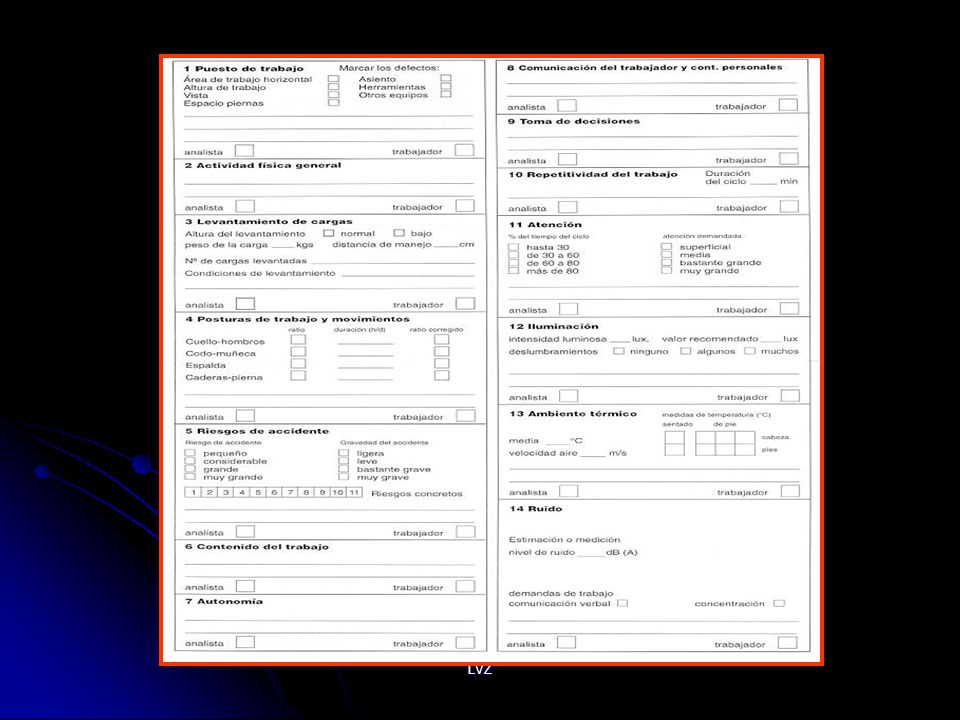

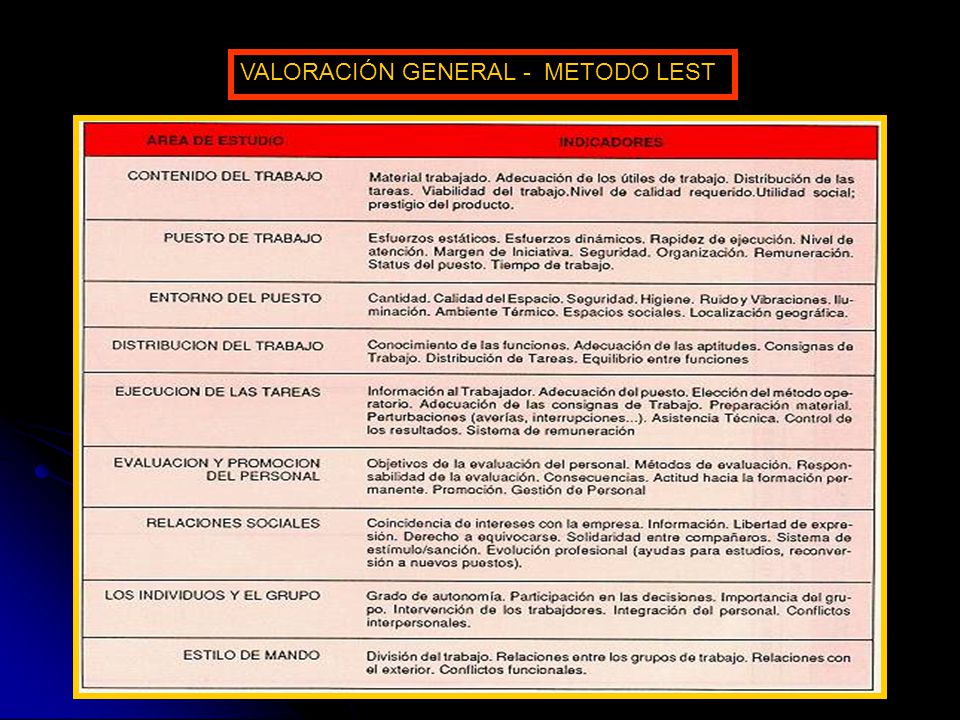

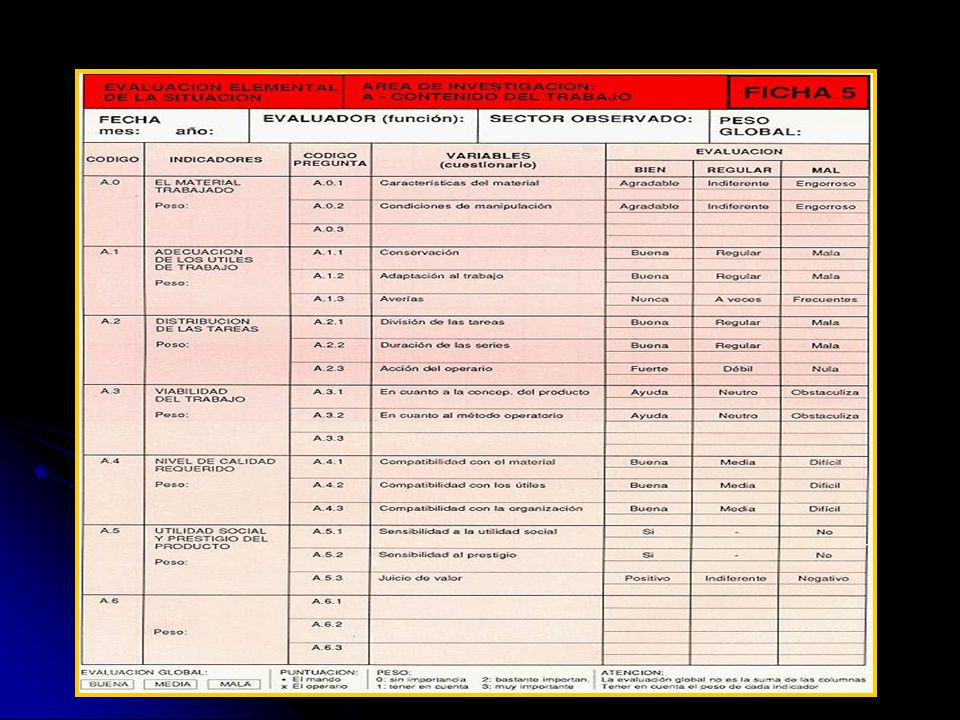

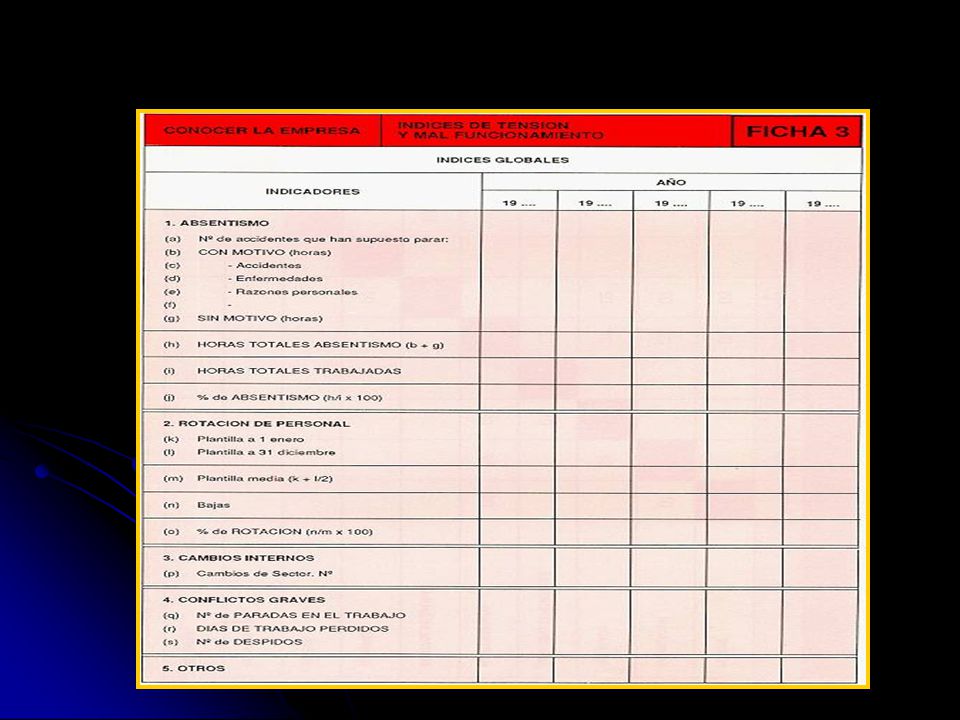

22 VALORACIÓN GENERAL - METODO LEST
LVZ

23 LVZ

24 LVZ

25 LVZ

26 LVZ

27 LVZ

28 LVZ

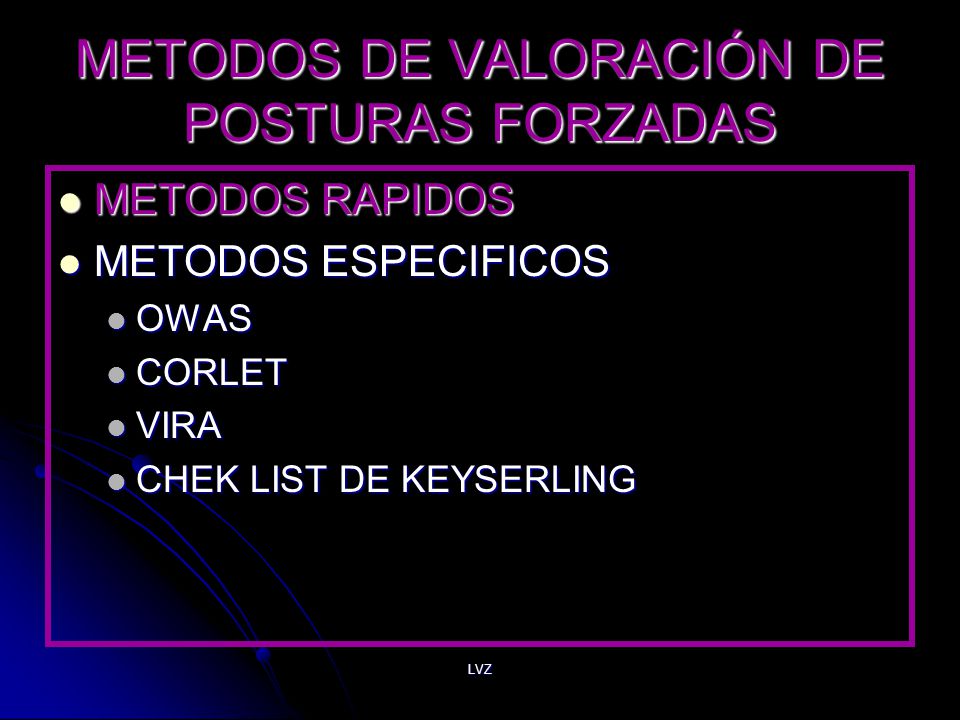

29 METODOS DE VALORACIÓN DE POSTURAS FORZADAS
METODOS RAPIDOS METODOS ESPECIFICOS OWAS CORLET VIRA CHEK LIST DE KEYSERLING LVZ

30 LVZ

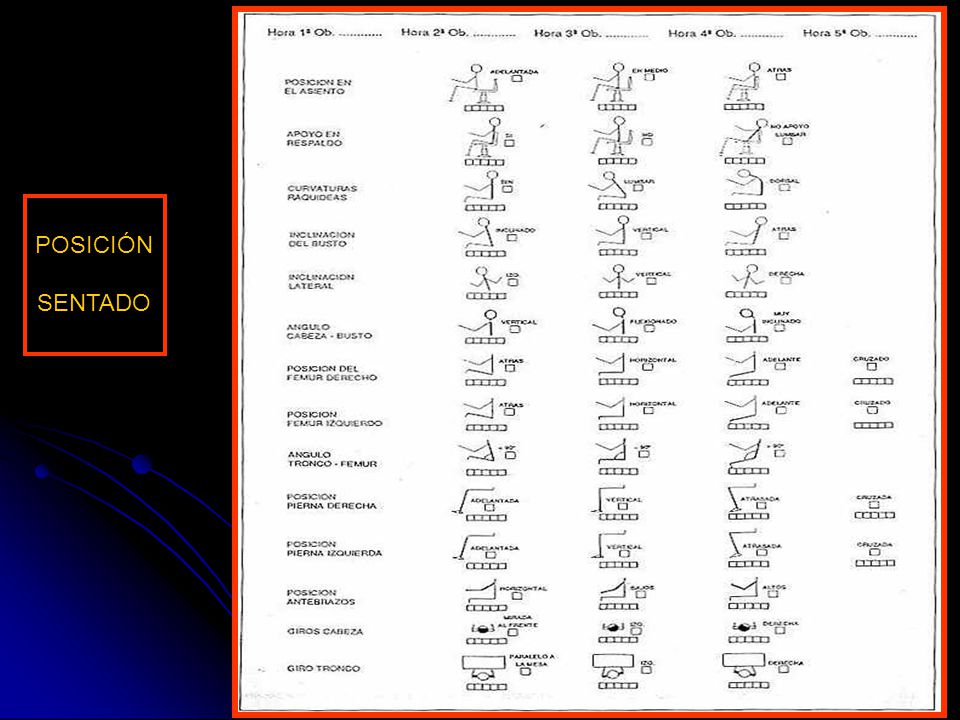

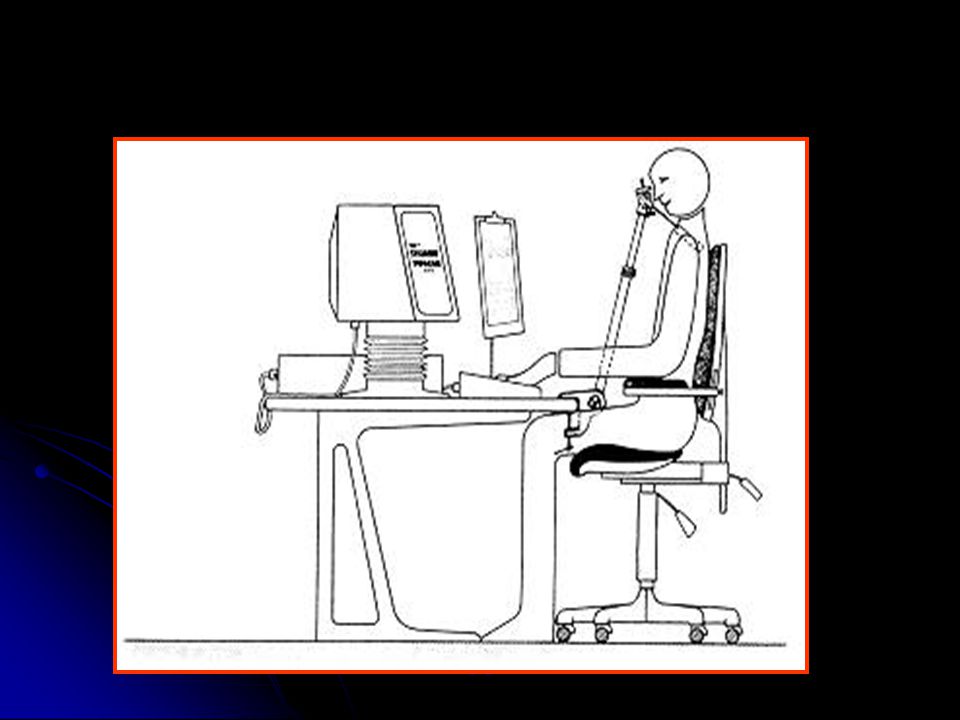

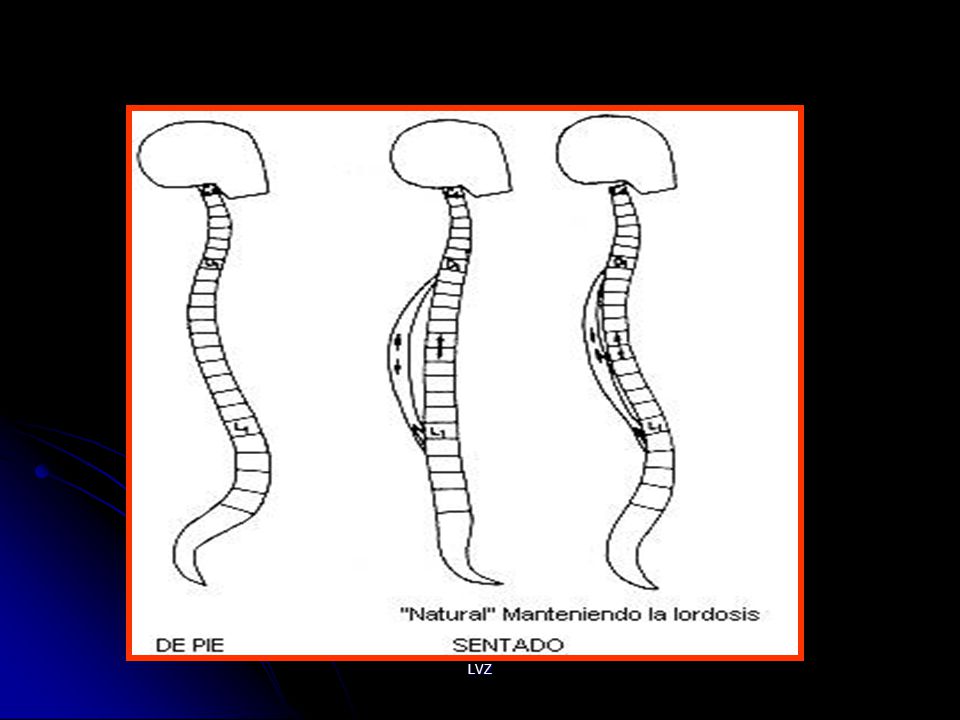

31 POSICIÓN SENTADO LVZ

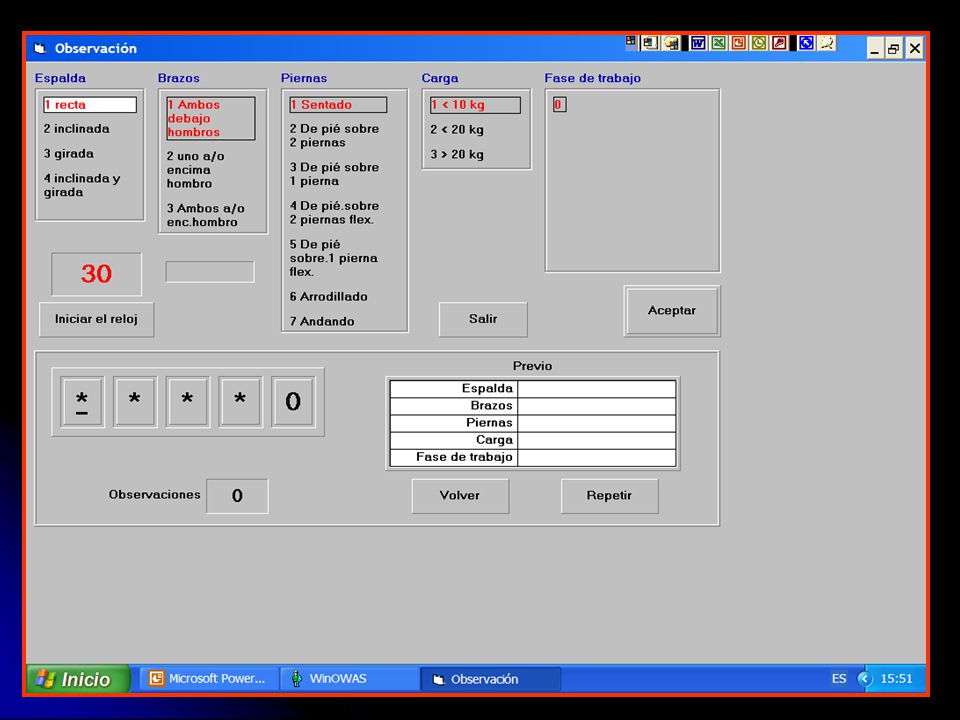

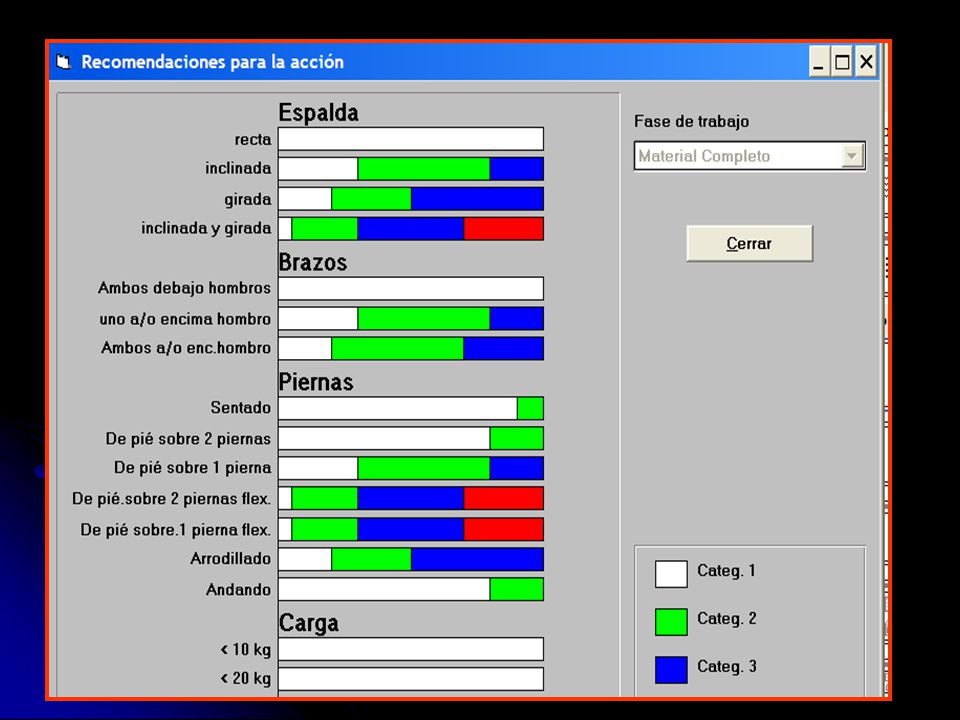

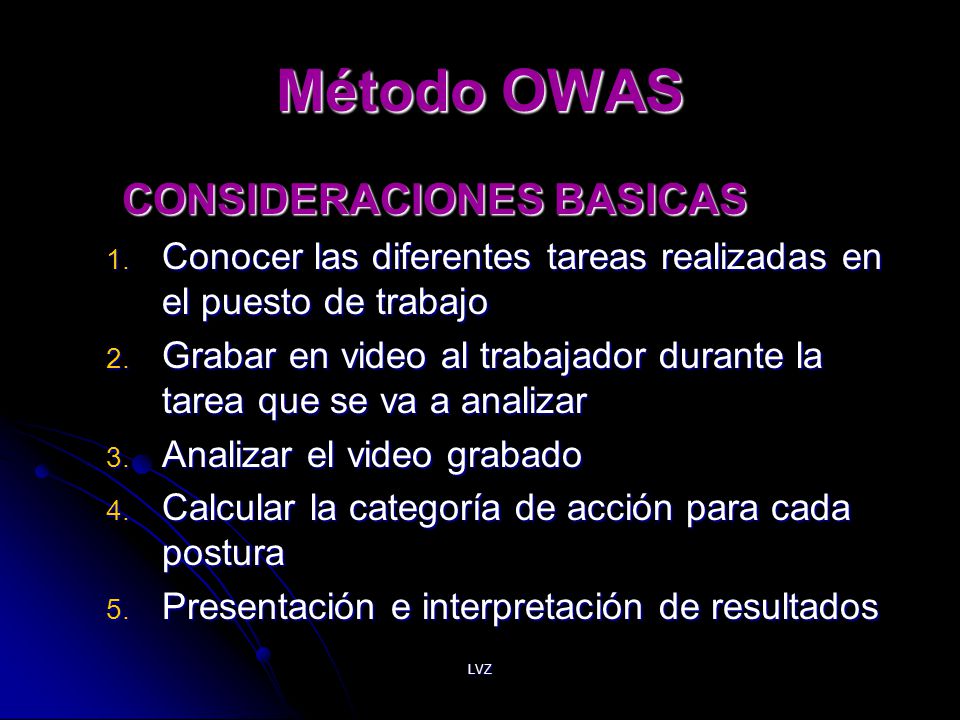

32 Método OWAS CONSIDERACIONES BASICAS
Conocer las diferentes tareas realizadas en el puesto de trabajo Grabar en video al trabajador durante la tarea que se va a analizar Analizar el video grabado Calcular la categoría de acción para cada postura Presentación e interpretación de resultados LVZ

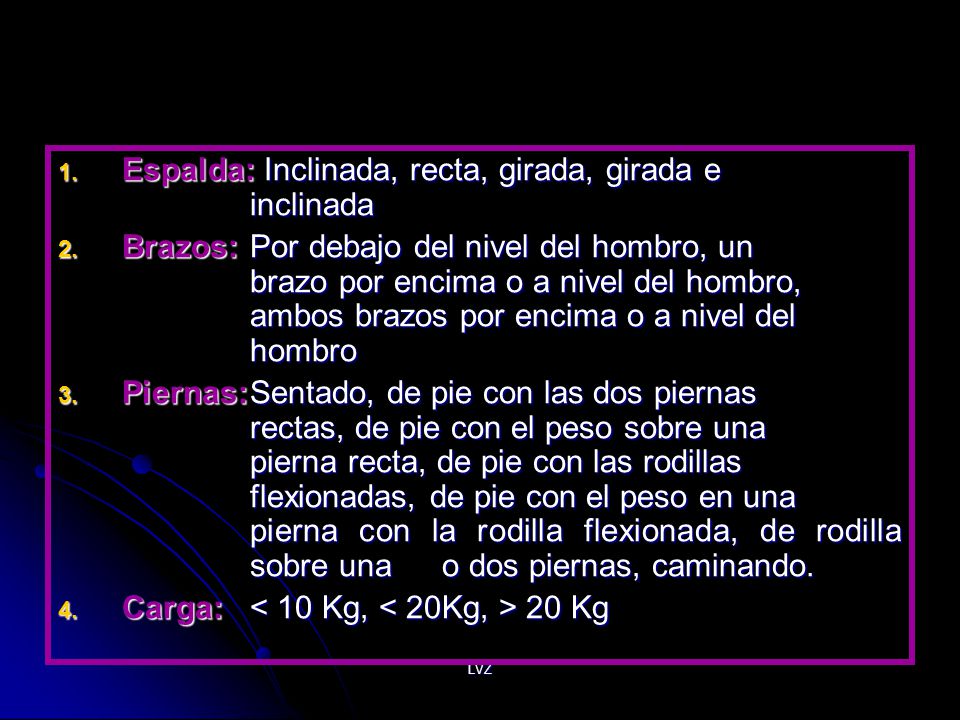

33 Espalda: Inclinada, recta, girada, girada e inclinada
Brazos: Por debajo del nivel del hombro, un brazo por encima o a nivel del hombro, ambos brazos por encima o a nivel del hombro Piernas: Sentado, de pie con las dos piernas rectas, de pie con el peso sobre una pierna recta, de pie con las rodillas flexionadas, de pie con el peso en una pierna con la rodilla flexionada, de rodilla sobre una o dos piernas, caminando. Carga: < 10 Kg, < 20Kg, > 20 Kg LVZ

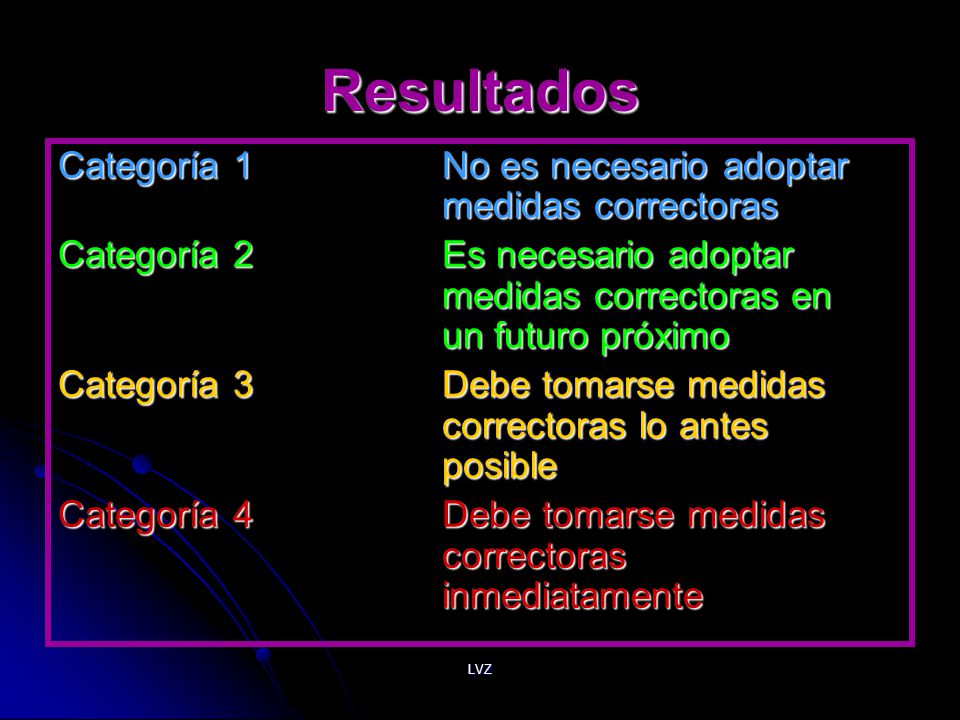

34 Resultados Categoría 1 No es necesario adoptar medidas correctoras
Categoría 2 Es necesario adoptar medidas correctoras en un futuro próximo Categoría 3 Debe tomarse medidas correctoras lo antes posible Categoría 4 Debe tomarse medidas correctoras inmediatamente LVZ

35 LVZ

36 LVZ

37 LVZ

38 ERGONOMÍA GEOMETRICA DINÁMICA

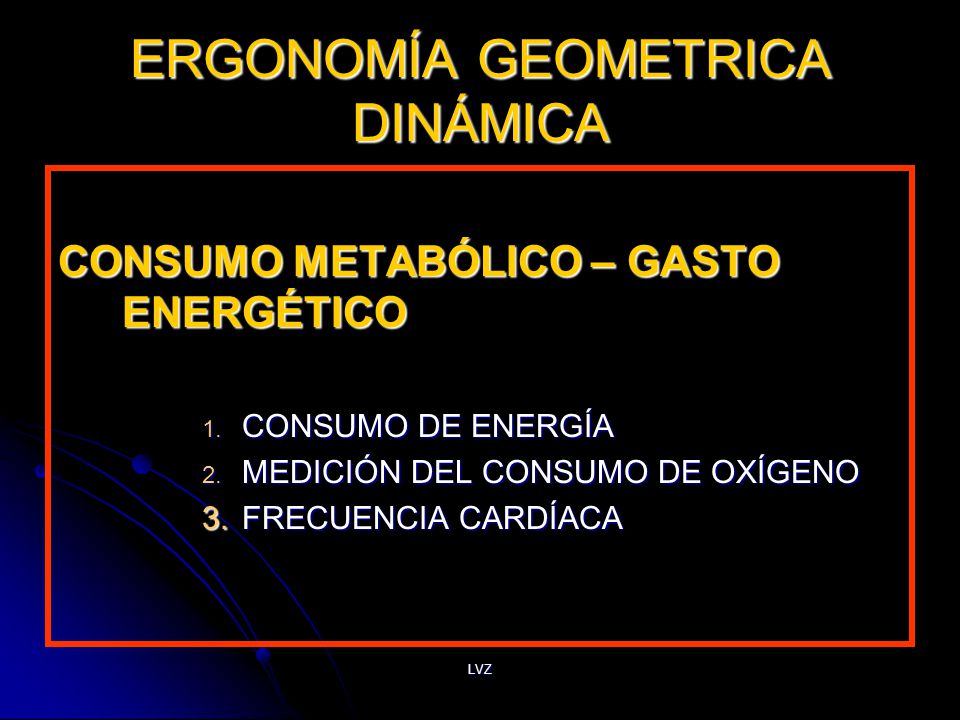

CONSUMO METABÓLICO – GASTO ENERGÉTICO CONSUMO DE ENERGÍA MEDICIÓN DEL CONSUMO DE OXÍGENO 3. FRECUENCIA CARDÍACA LVZ

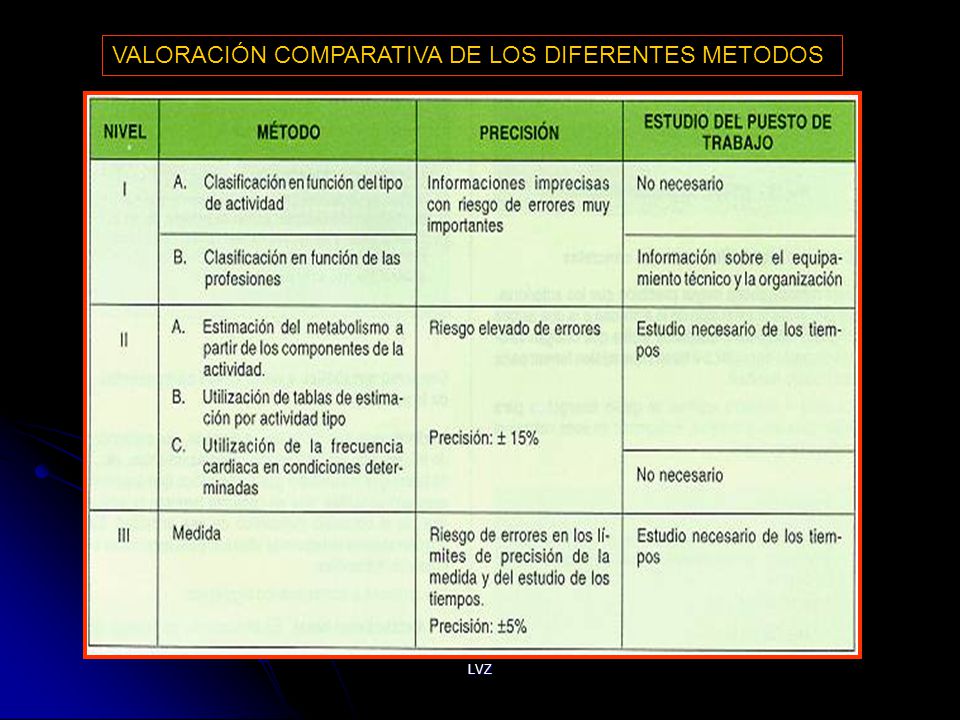

39 VALORACIÓN COMPARATIVA DE LOS DIFERENTES METODOS
LVZ

40 METODO DE CONSUMO DE ENERGÍA
BASADO EN LA OBSERVACIÓN DE CICLOS Y TAREAS Expresa en kilocalorías Metabolismo basal: 1700 kg H / 1400 kg M Metabolismo extraprofesional: 600Kg H / 500Kg M Metabolismo de trabajo: Carga estática: Posturas Carga dinámica: Desplazamientos Esfuerzos musculares Manejo de cargas LVZ

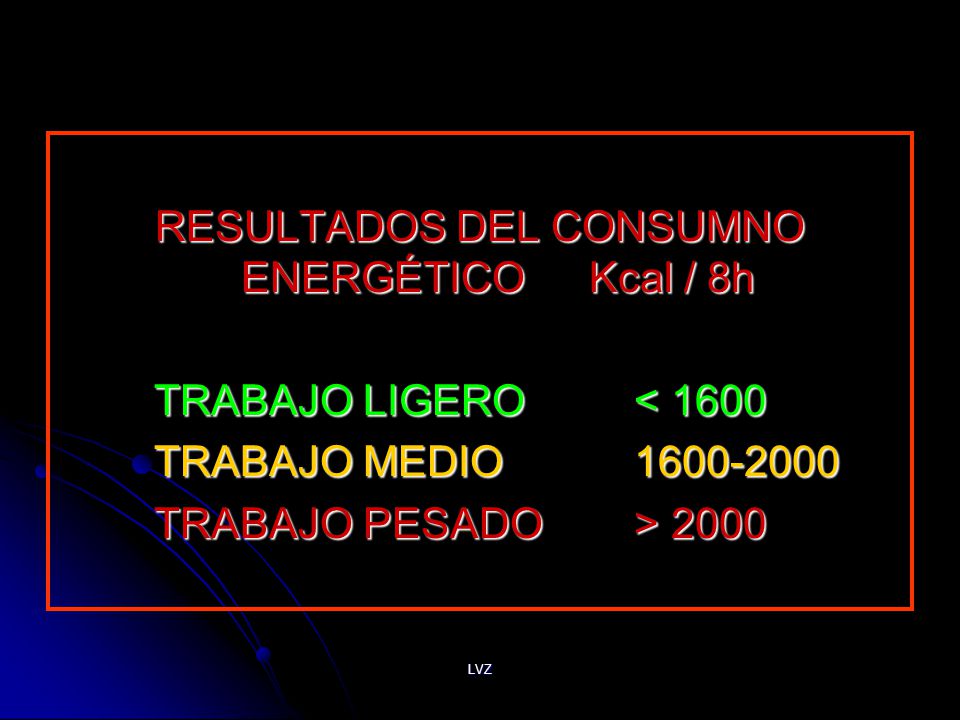

41 RESULTADOS DEL CONSUMNO ENERGÉTICO Kcal / 8h
TRABAJO LIGERO < 1600 TRABAJO MEDIO TRABAJO PESADO > 2000 LVZ

42 LVZ

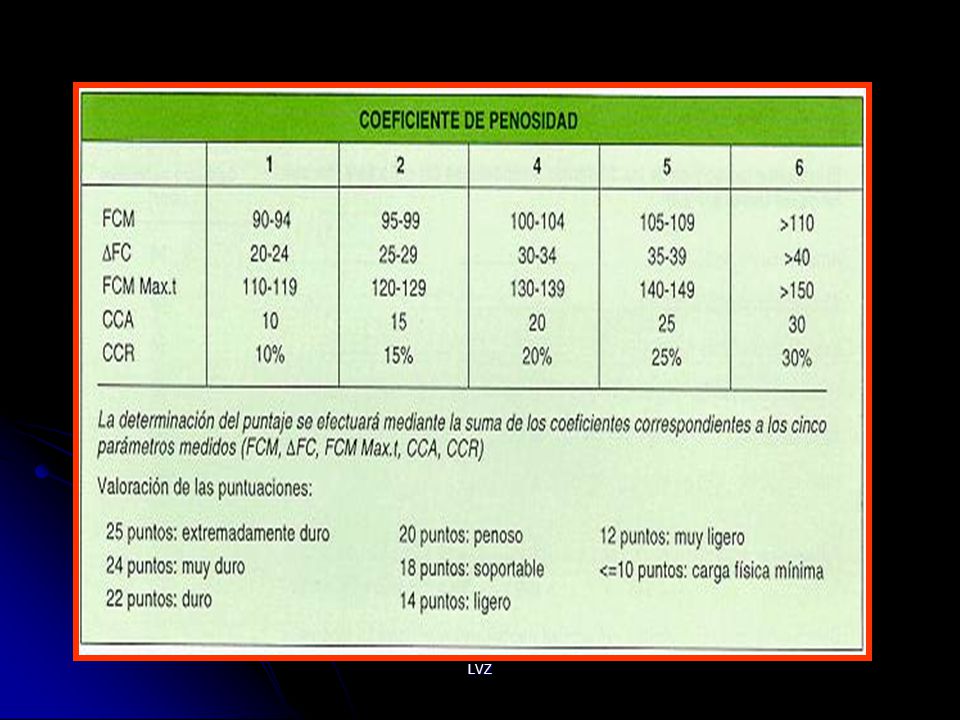

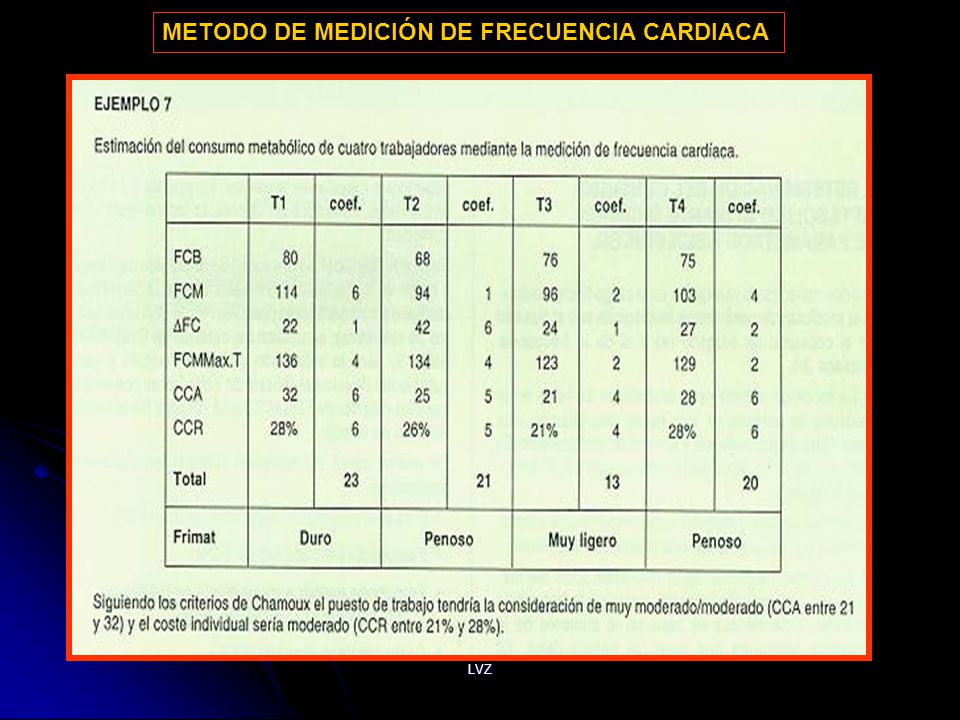

43 METODO DE MEDICIÓN DE FRECUENCIA CARDIACA
LVZ

44 ERGONOMIA GEOMETRICA DINAMICA

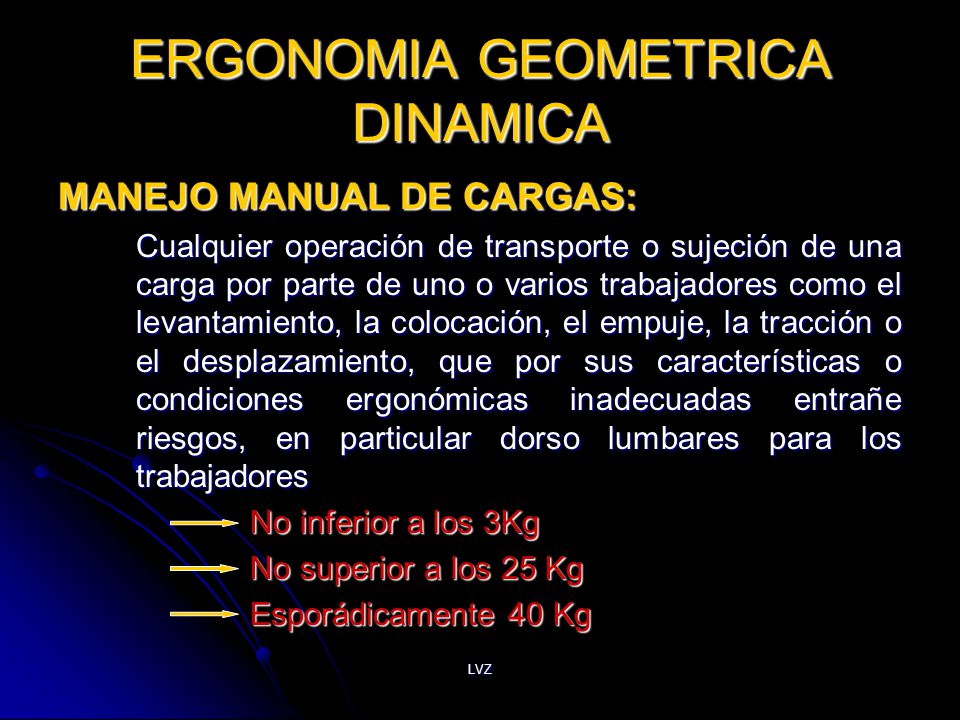

MANEJO MANUAL DE CARGAS: Cualquier operación de transporte o sujeción de una carga por parte de uno o varios trabajadores como el levantamiento, la colocación, el empuje, la tracción o el desplazamiento, que por sus características o condiciones ergonómicas inadecuadas entrañe riesgos, en particular dorso lumbares para los trabajadores No inferior a los 3Kg No superior a los 25 Kg Esporádicamente 40 Kg LVZ

45 IDENTIFICACIÓN RÁPIDA METODOS ANALÍTICOS

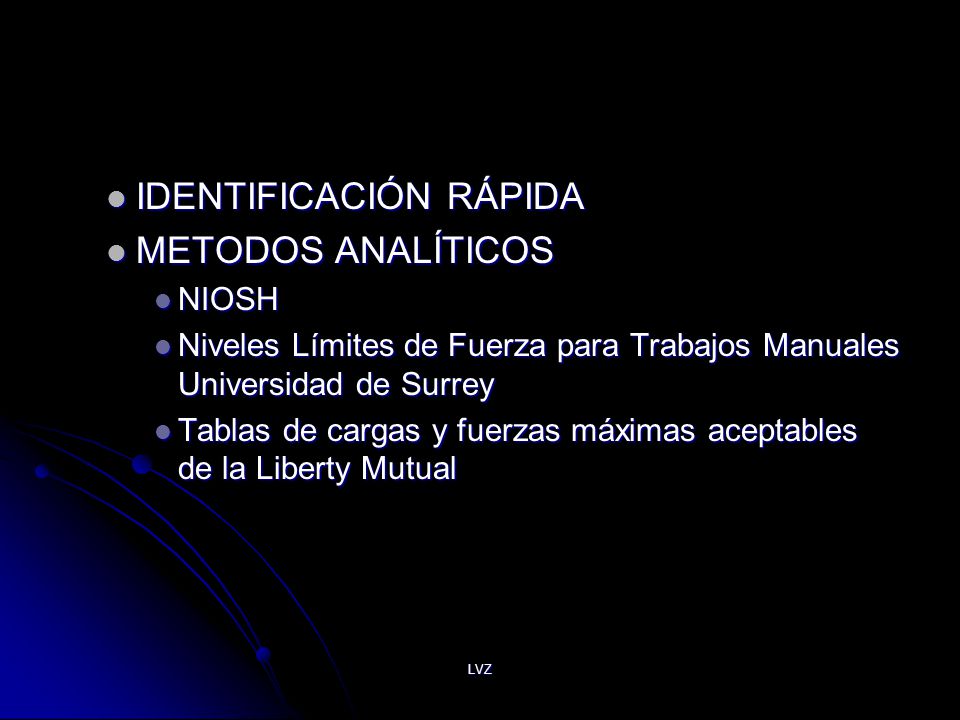

NIOSH Niveles Límites de Fuerza para Trabajos Manuales Universidad de Surrey Tablas de cargas y fuerzas máximas aceptables de la Liberty Mutual LVZ

46 LVZ

47 Consideraciones básicas

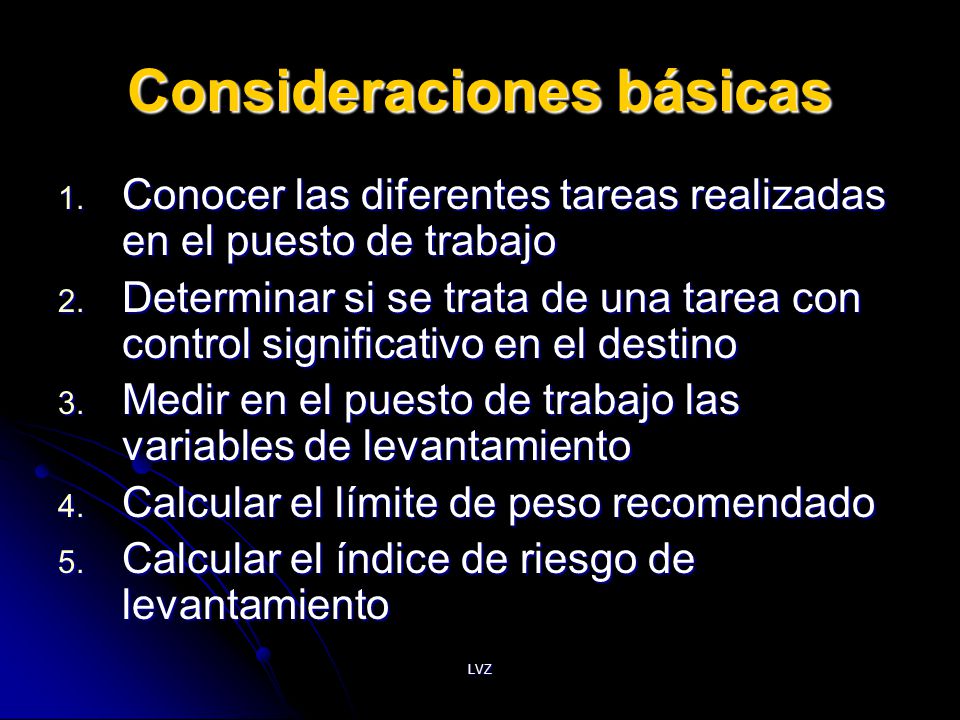

Conocer las diferentes tareas realizadas en el puesto de trabajo Determinar si se trata de una tarea con control significativo en el destino Medir en el puesto de trabajo las variables de levantamiento Calcular el límite de peso recomendado Calcular el índice de riesgo de levantamiento LVZ

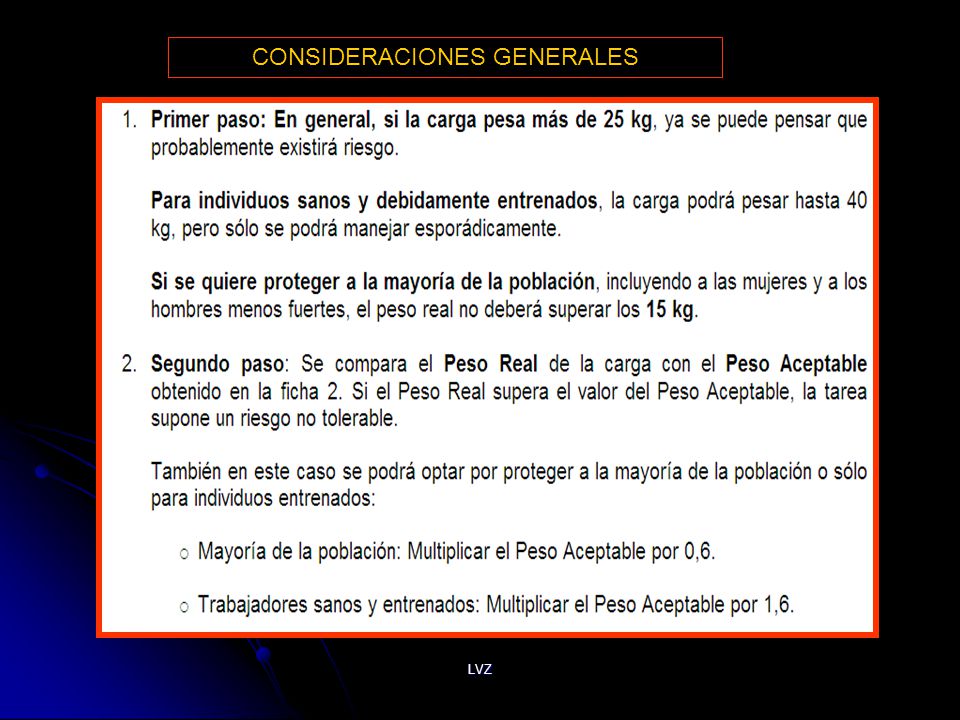

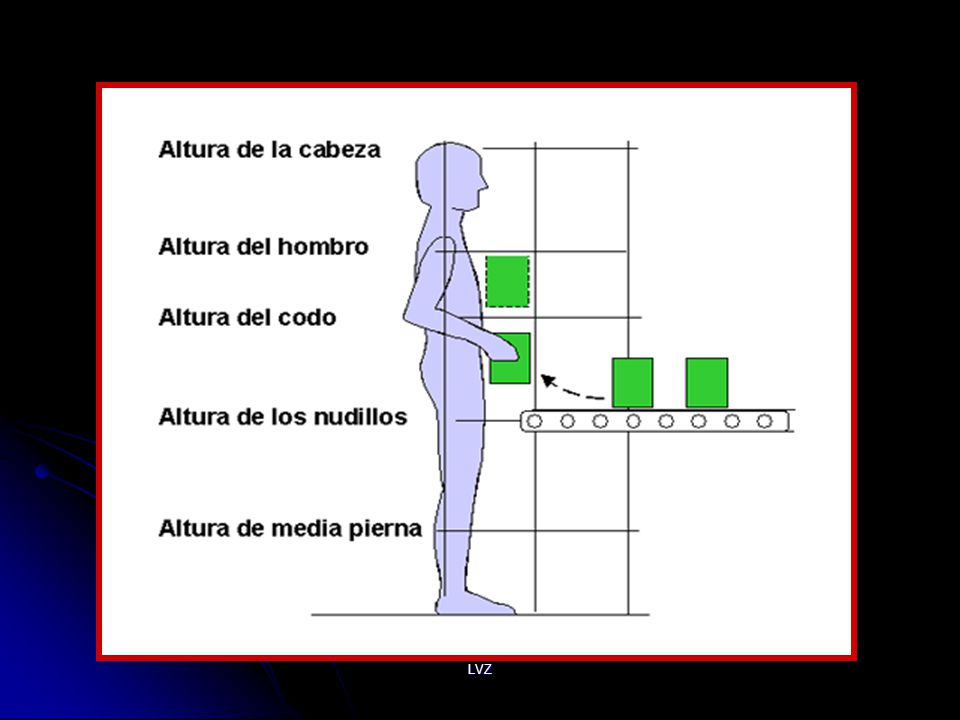

48 CONSIDERACIONES GENERALES
LVZ

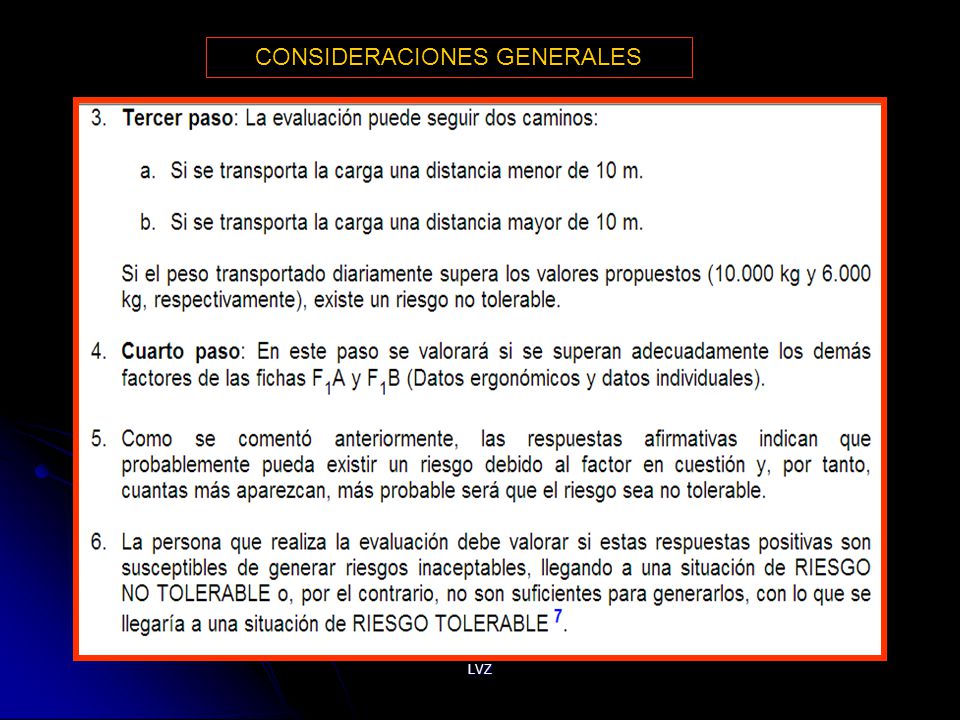

49 CONSIDERACIONES GENERALES
LVZ

50 LVZ

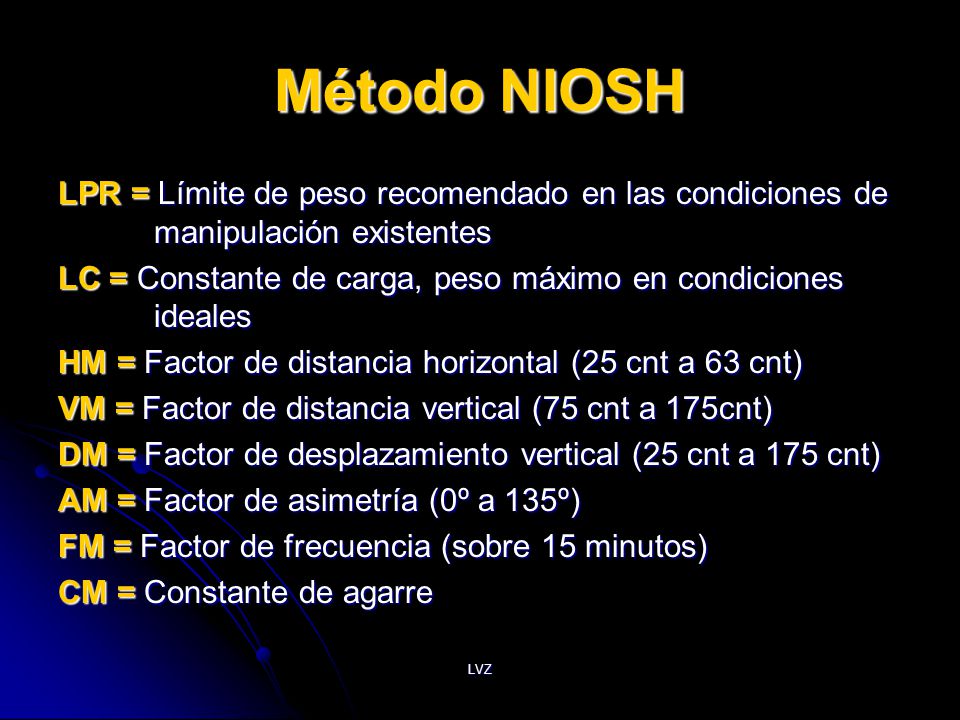

51 Método NIOSH LPR = Límite de peso recomendado en las condiciones de manipulación existentes LC = Constante de carga, peso máximo en condiciones ideales HM = Factor de distancia horizontal (25 cnt a 63 cnt) VM = Factor de distancia vertical (75 cnt a 175cnt) DM = Factor de desplazamiento vertical (25 cnt a 175 cnt) AM = Factor de asimetría (0º a 135º) FM = Factor de frecuencia (sobre 15 minutos) CM = Constante de agarre LVZ

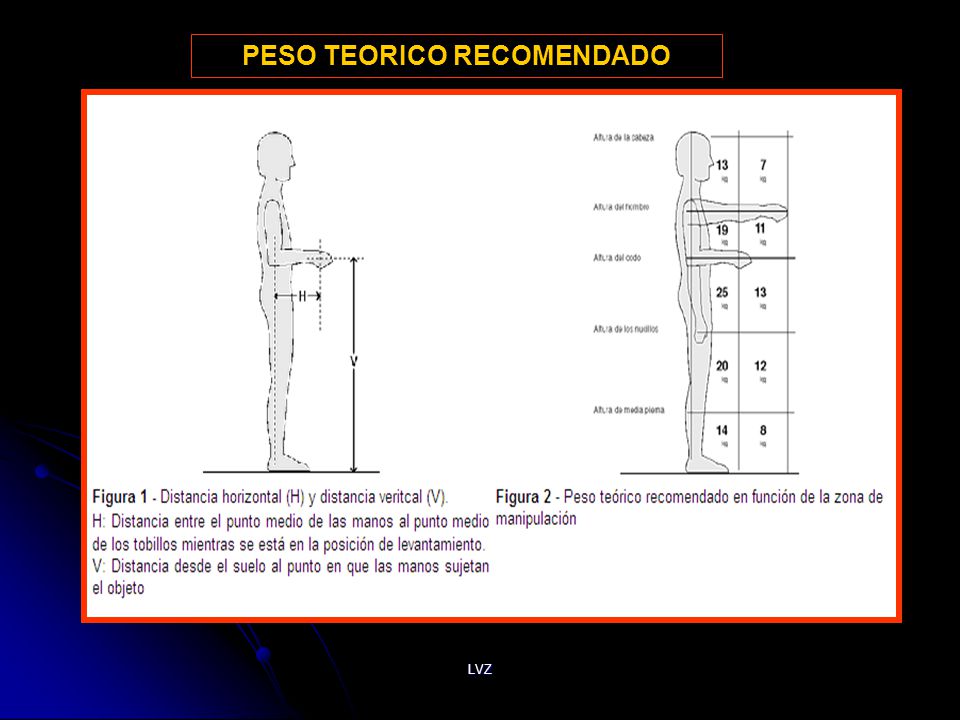

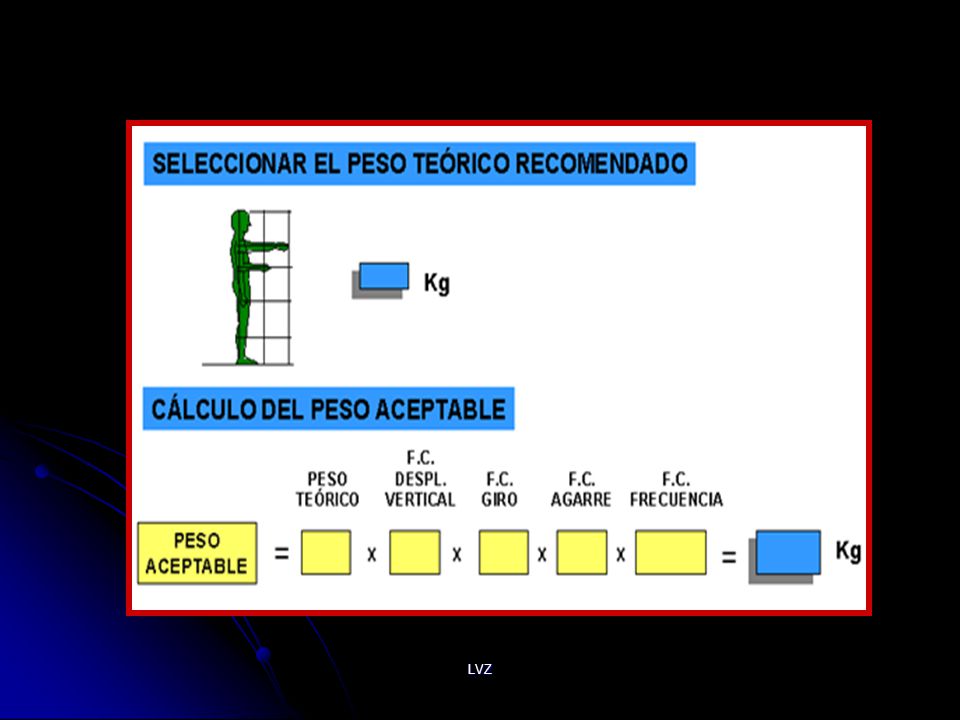

52 PESO TEORICO RECOMENDADO
LVZ

53 LVZ

54 LVZ

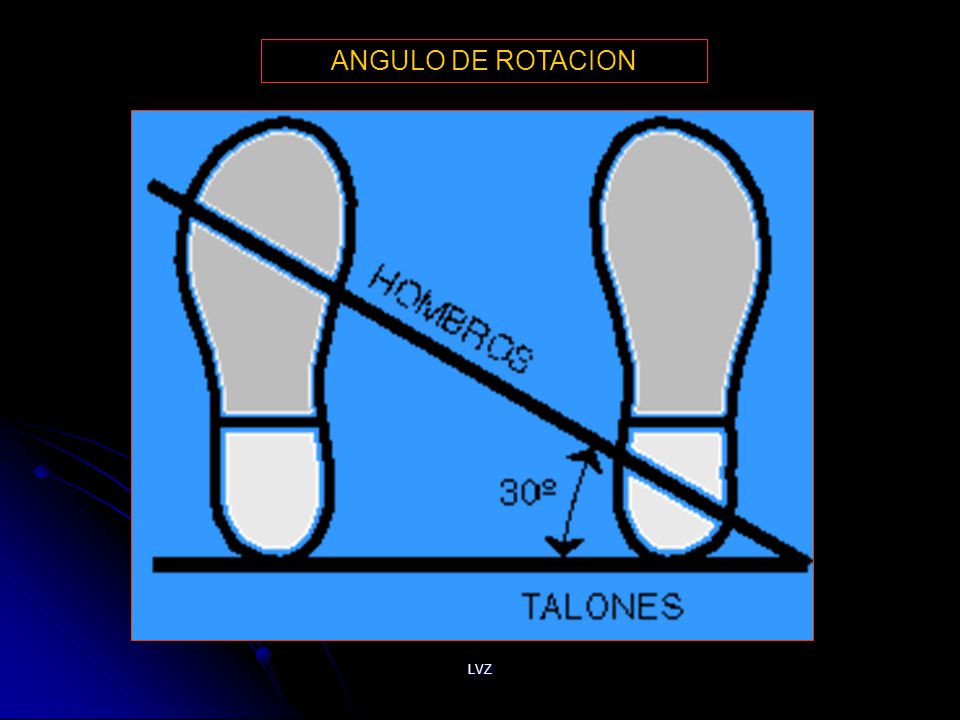

55 ANGULO DE ROTACION LVZ

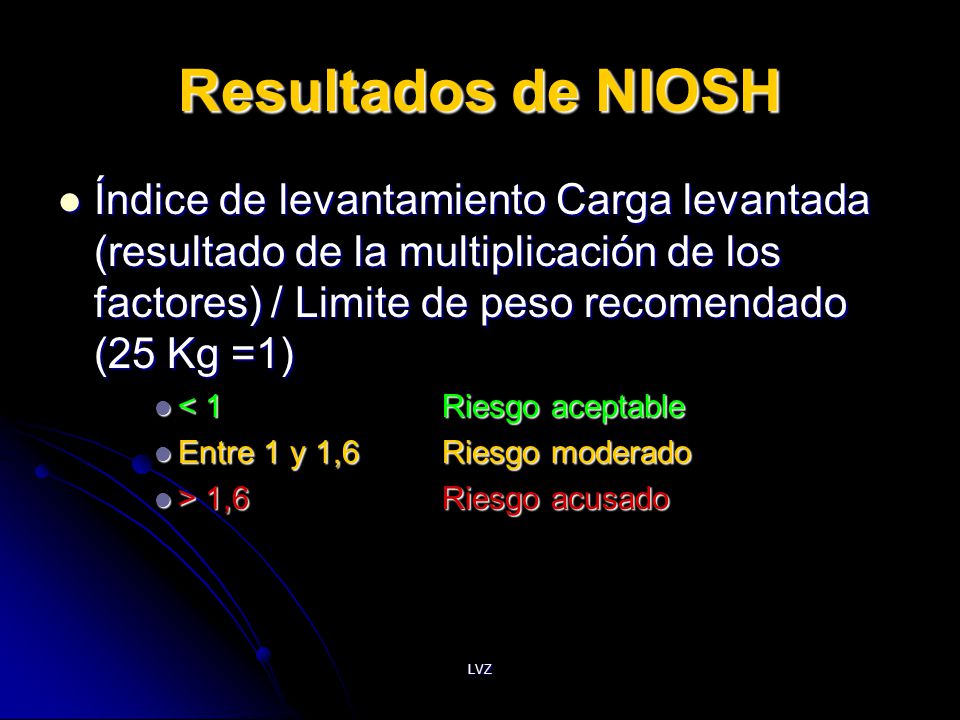

56 Resultados de NIOSH Índice de levantamiento Carga levantada (resultado de la multiplicación de los factores) / Limite de peso recomendado (25 Kg =1) < 1 Riesgo aceptable Entre 1 y 1,6 Riesgo moderado > 1,6 Riesgo acusado LVZ

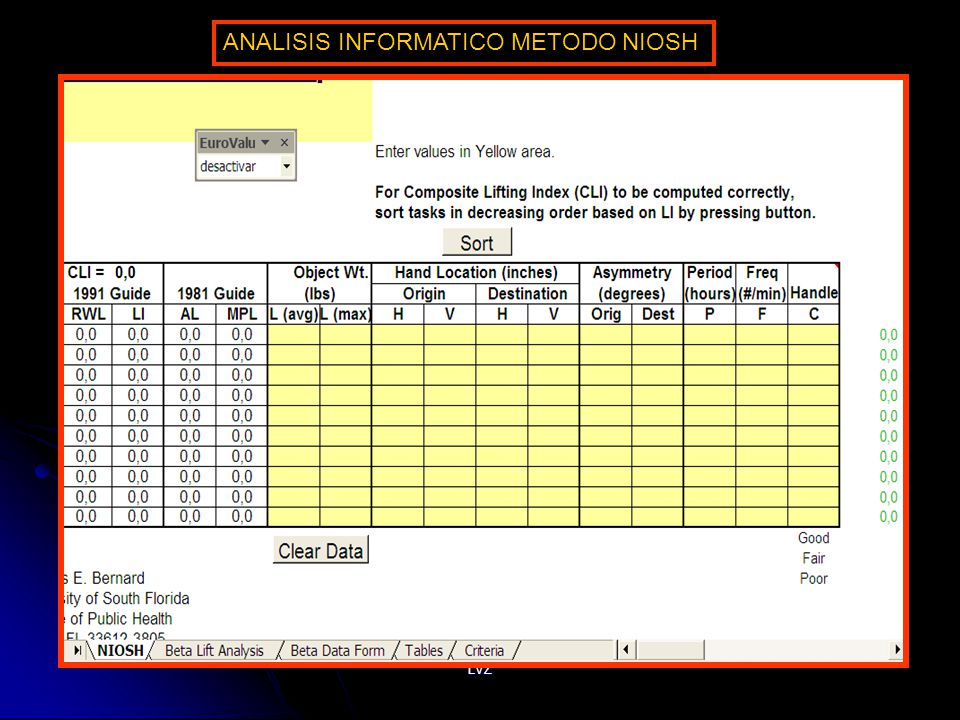

57 ANALISIS INFORMATICO METODO NIOSH
LVZ

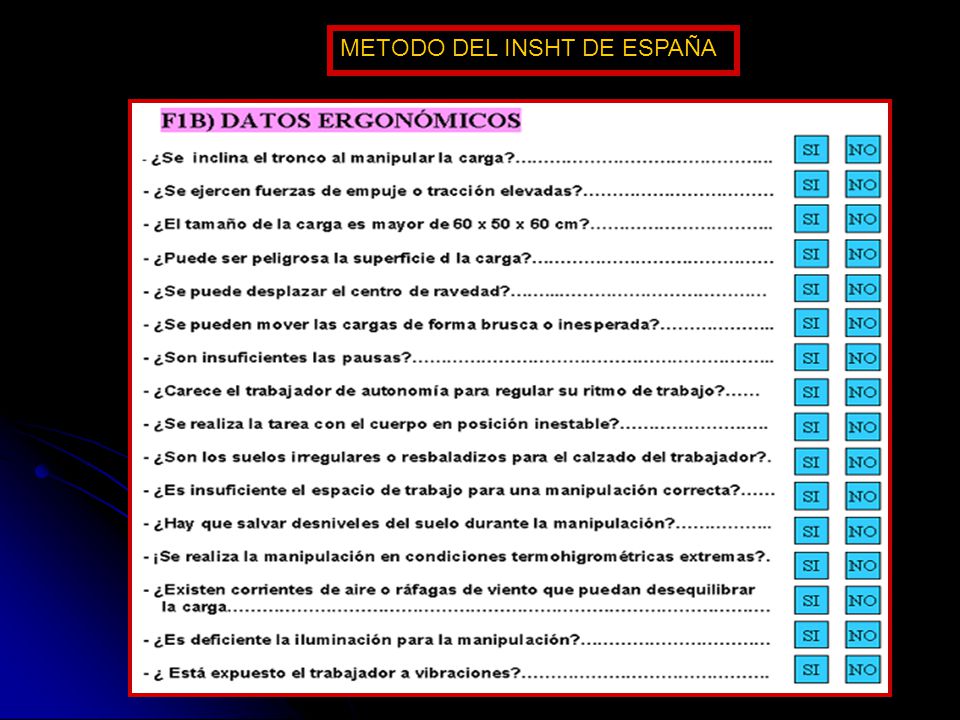

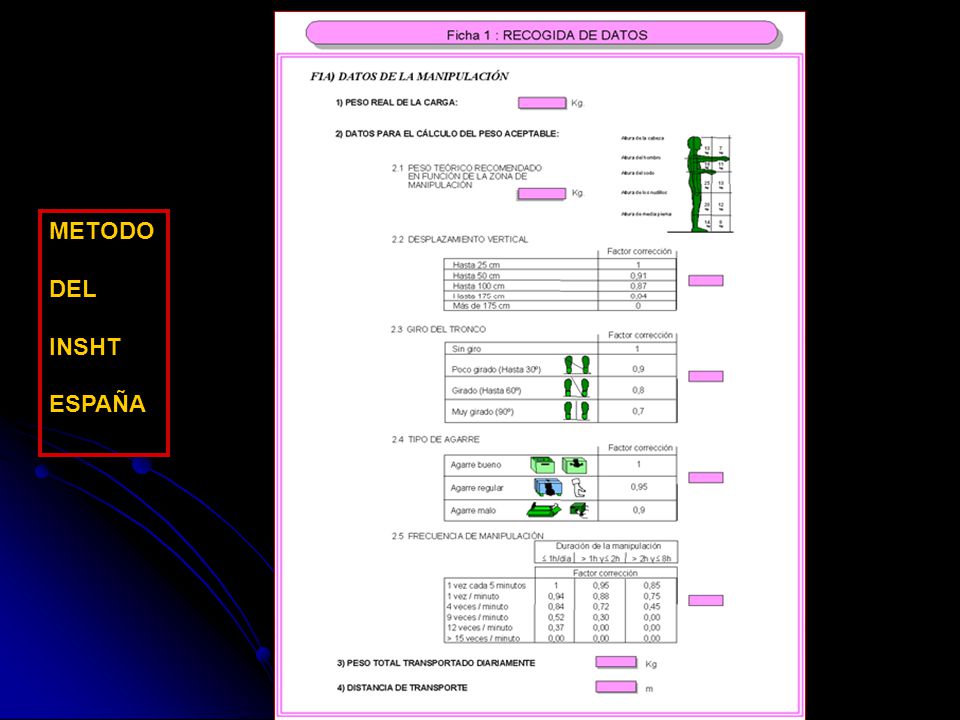

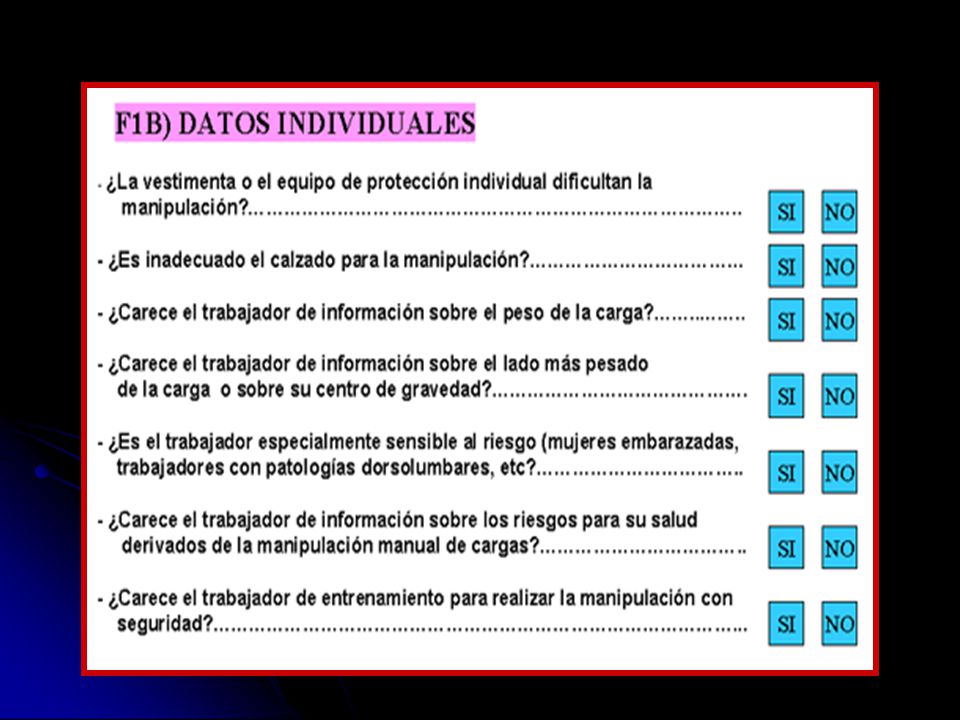

58 METODO DEL INSHT DE ESPAÑA
LVZ

59 LVZ

60 METODO DEL INSHT ESPAÑA LVZ

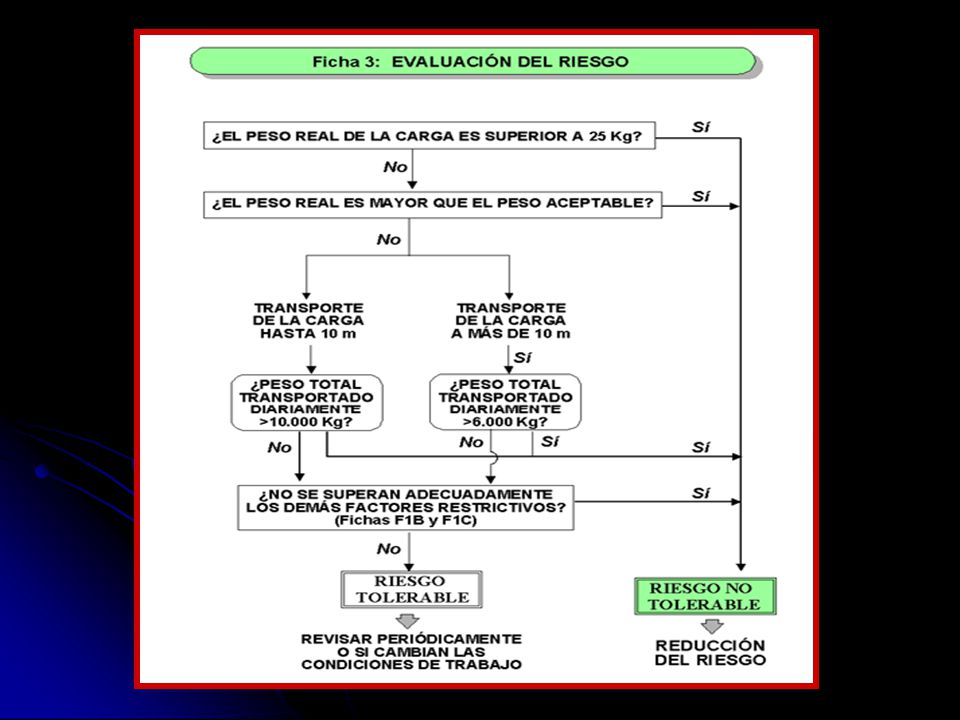

61 LVZ

62 LVZ

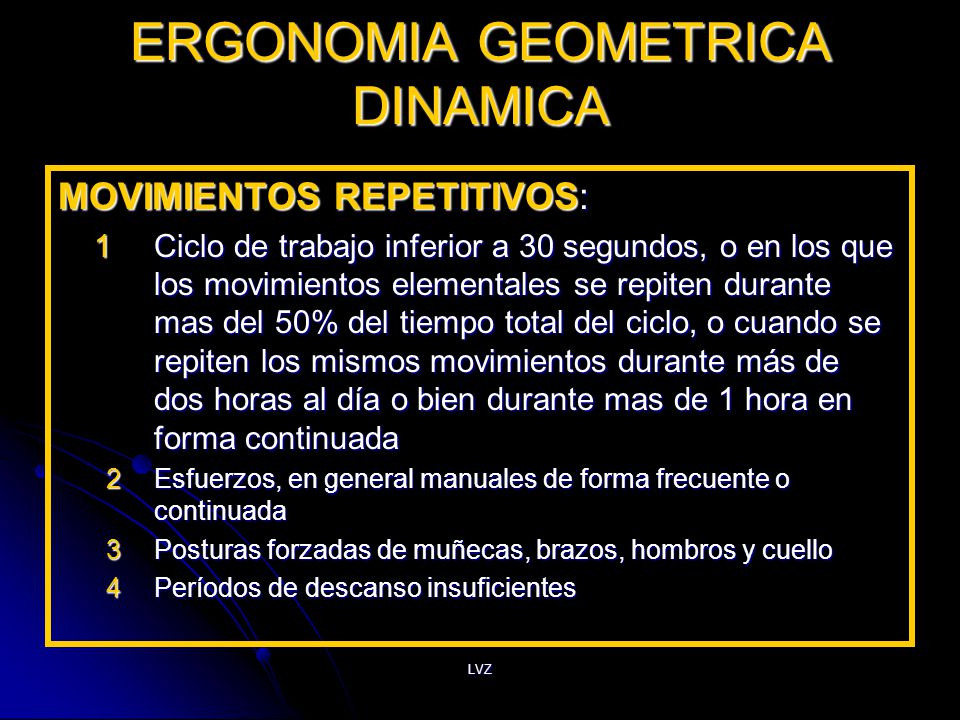

63 ERGONOMIA GEOMETRICA DINAMICA
MOVIMIENTOS REPETITIVOS: 1 Ciclo de trabajo inferior a 30 segundos, o en los que los movimientos elementales se repiten durante mas del 50% del tiempo total del ciclo, o cuando se repiten los mismos movimientos durante más de dos horas al día o bien durante mas de 1 hora en forma continuada 2 Esfuerzos, en general manuales de forma frecuente o continuada 3 Posturas forzadas de muñecas, brazos, hombros y cuello 4 Períodos de descanso insuficientes LVZ

64 IDENTIFICACIÓN RAPIDA METODOS ANALÍTICOS

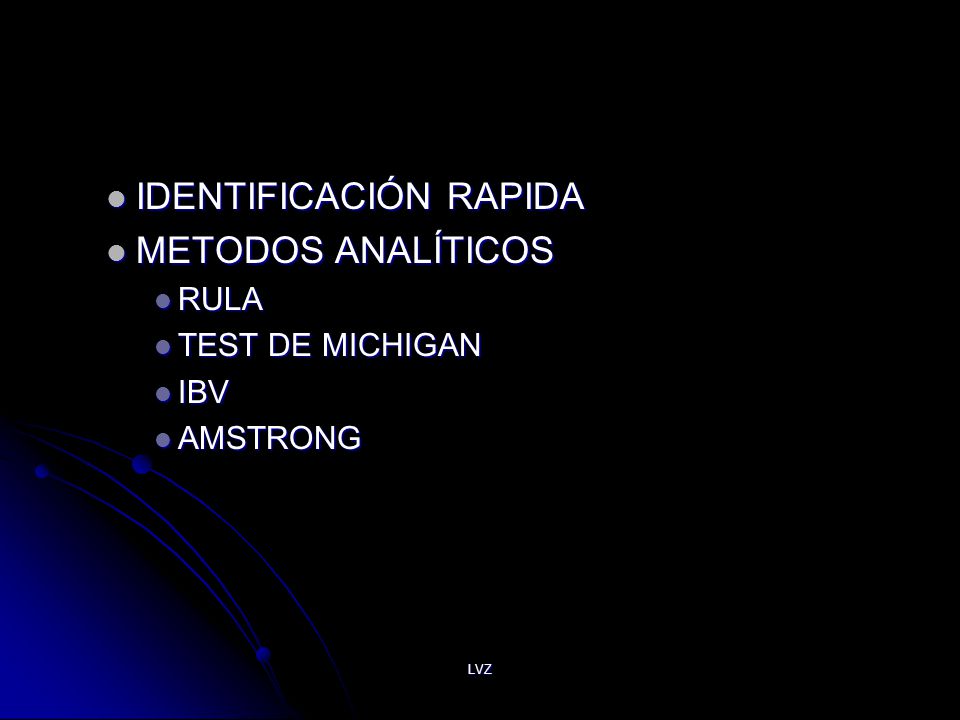

RULA TEST DE MICHIGAN IBV AMSTRONG LVZ

65 CONSIDERACIONES BÁSICAS:

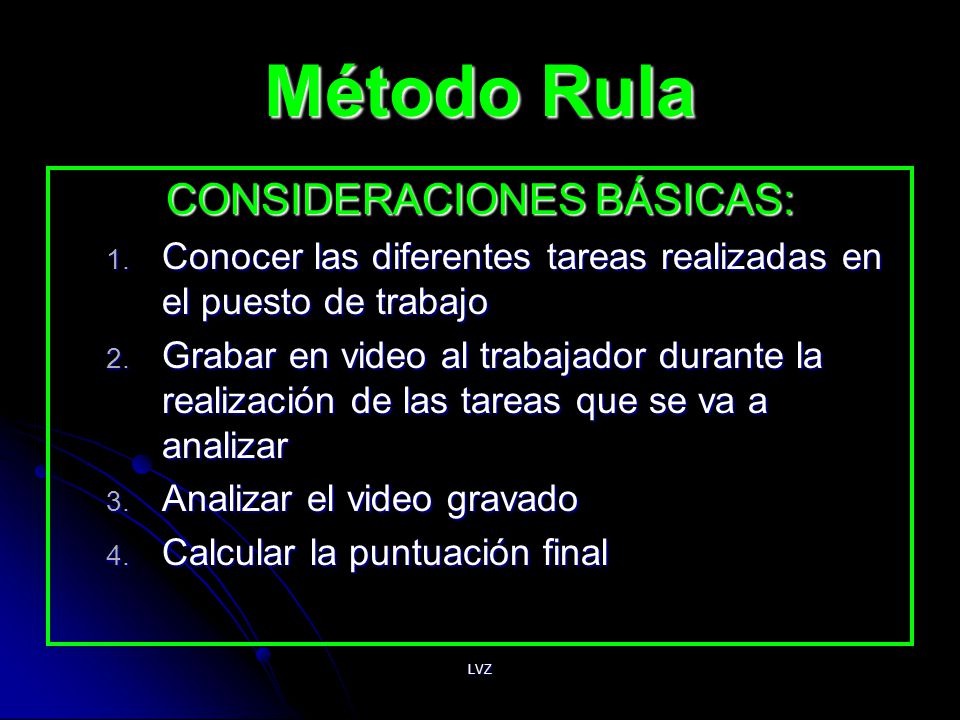

Método Rula CONSIDERACIONES BÁSICAS: Conocer las diferentes tareas realizadas en el puesto de trabajo Grabar en video al trabajador durante la realización de las tareas que se va a analizar Analizar el video gravado Calcular la puntuación final LVZ

66 Uso de la musculatura (estatica-dinamica) Fuerza o carga

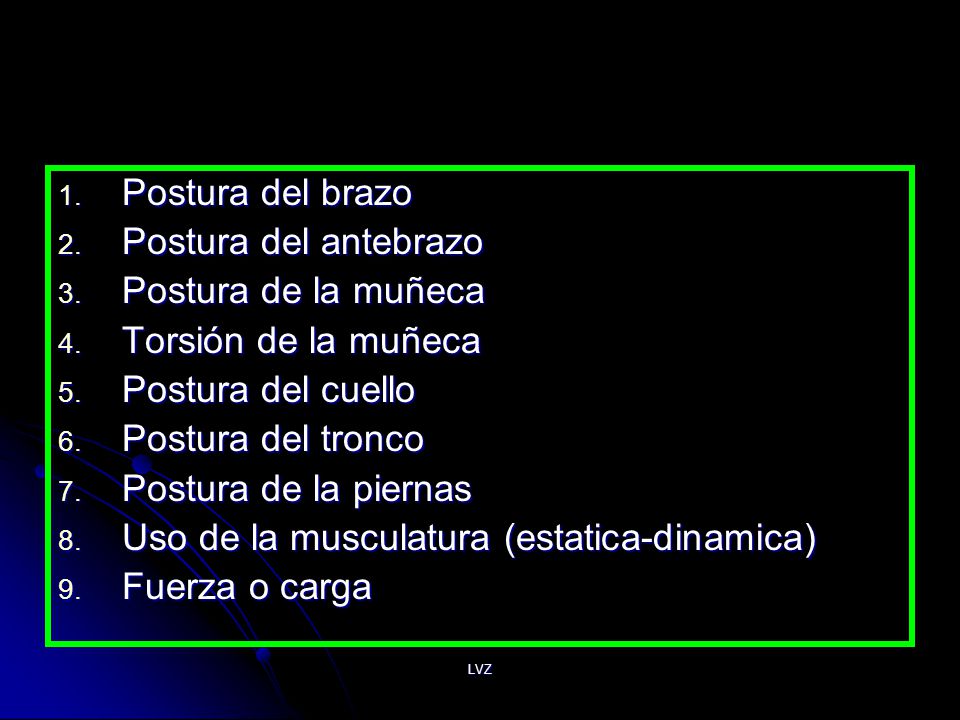

Postura del brazo Postura del antebrazo Postura de la muñeca Torsión de la muñeca Postura del cuello Postura del tronco Postura de la piernas Uso de la musculatura (estatica-dinamica) Fuerza o carga LVZ

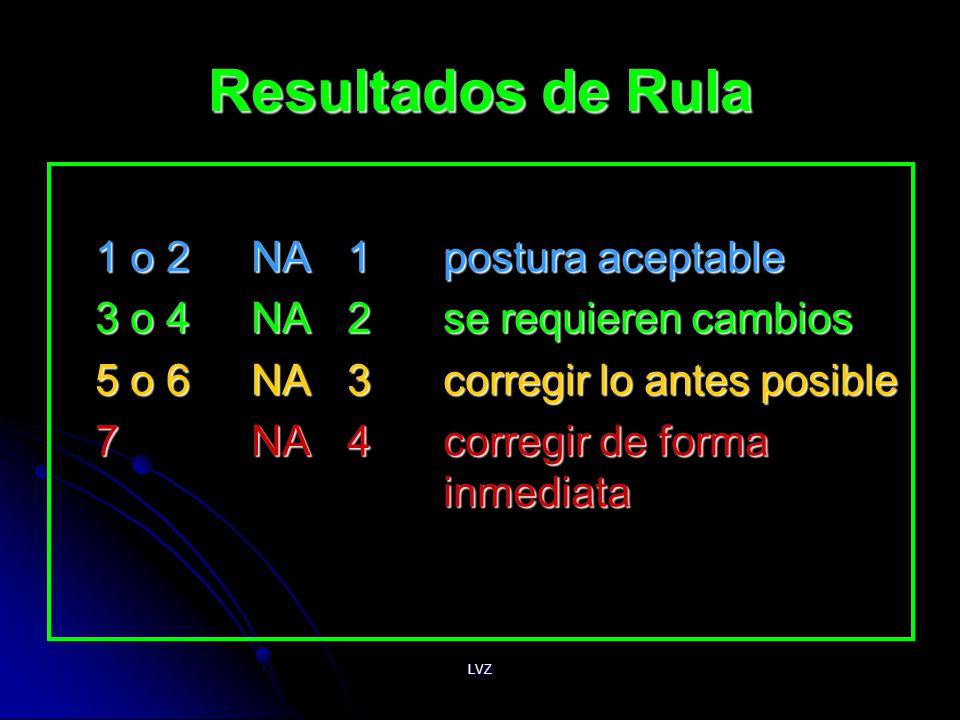

67 Resultados de Rula 1 o 2 NA 1 postura aceptable
3 o 4 NA 2 se requieren cambios 5 o 6 NA 3 corregir lo antes posible 7 NA 4 corregir de forma inmediata LVZ

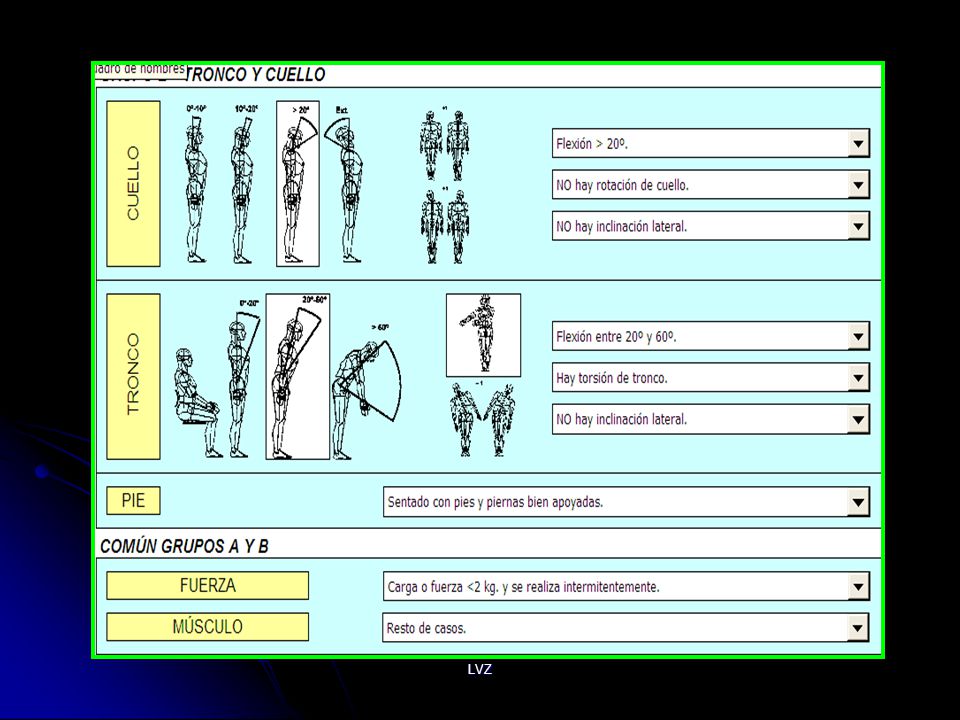

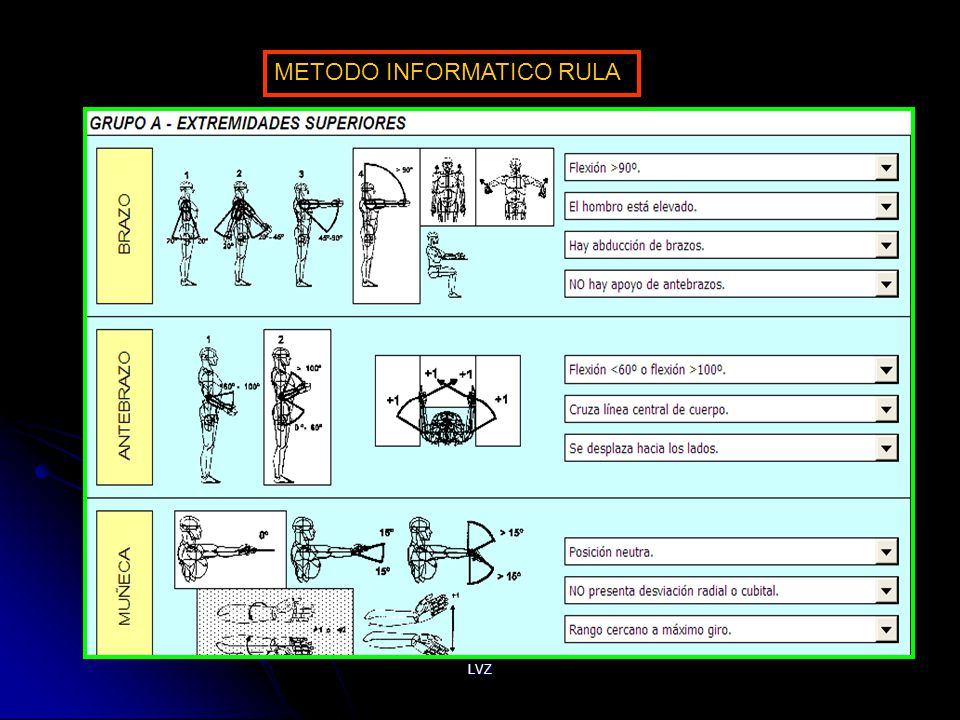

68 METODO INFORMATICO RULA

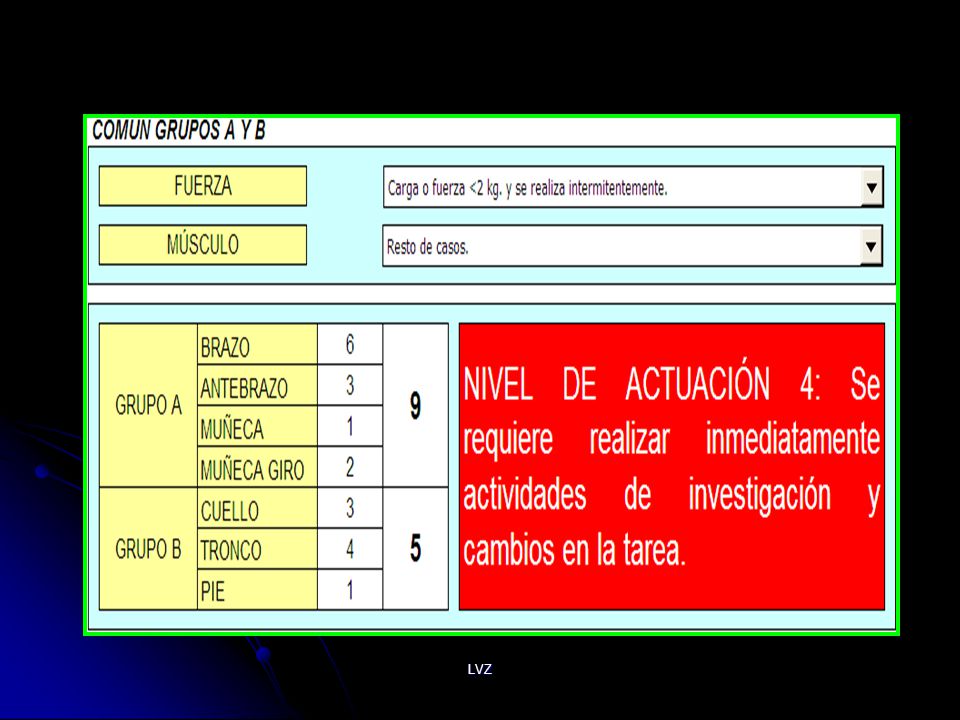

LVZ

69 LVZ

70 LVZ

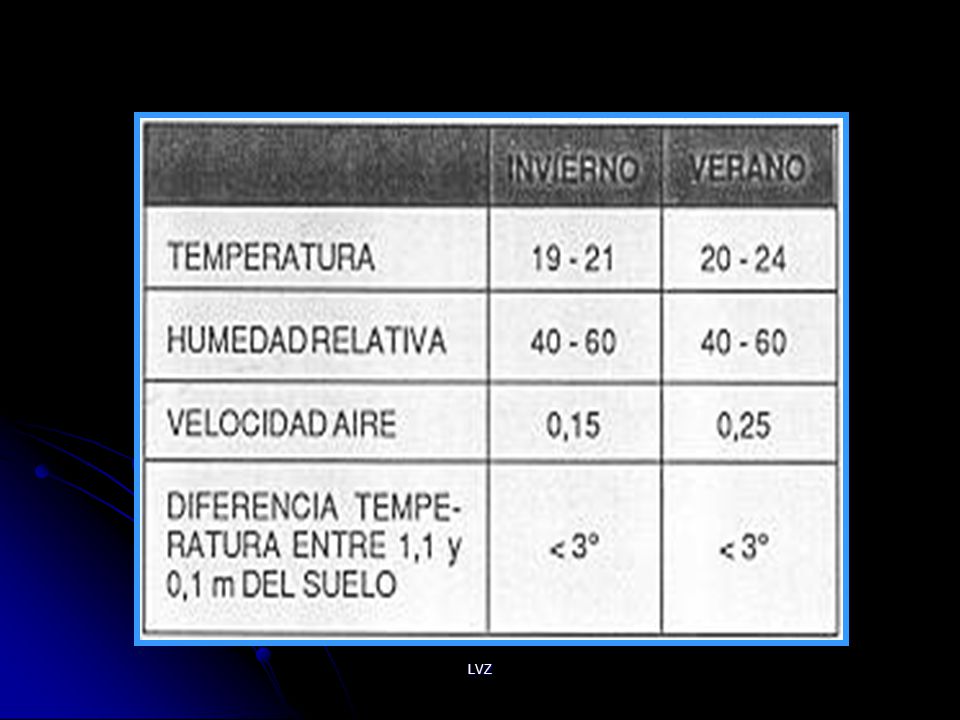

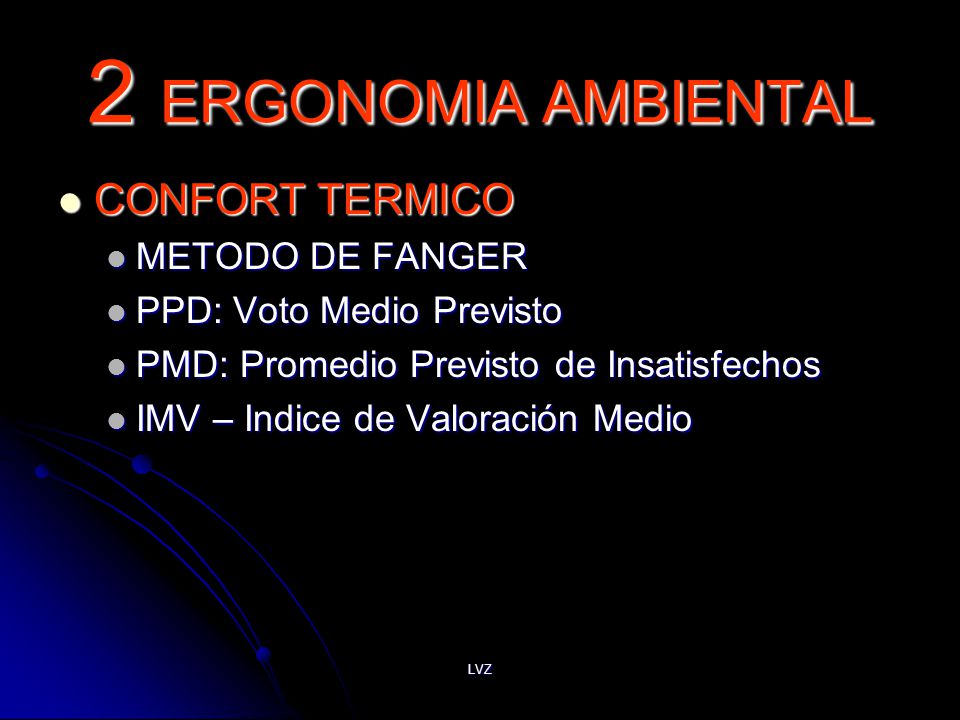

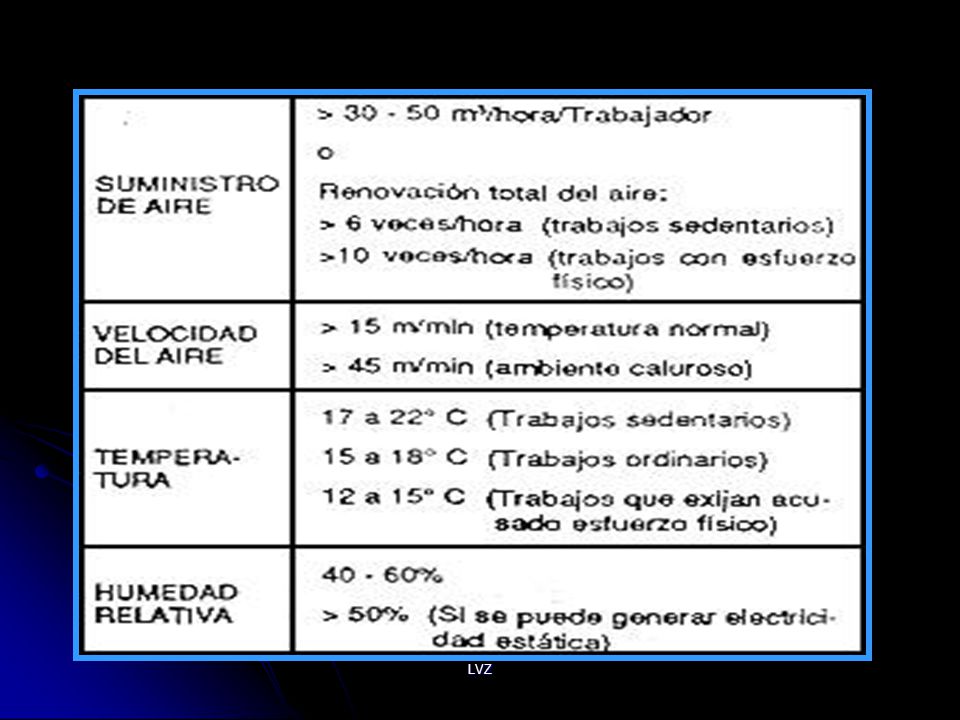

71 2 ERGONOMIA AMBIENTAL CONFORT TERMICO METODO DE FANGER

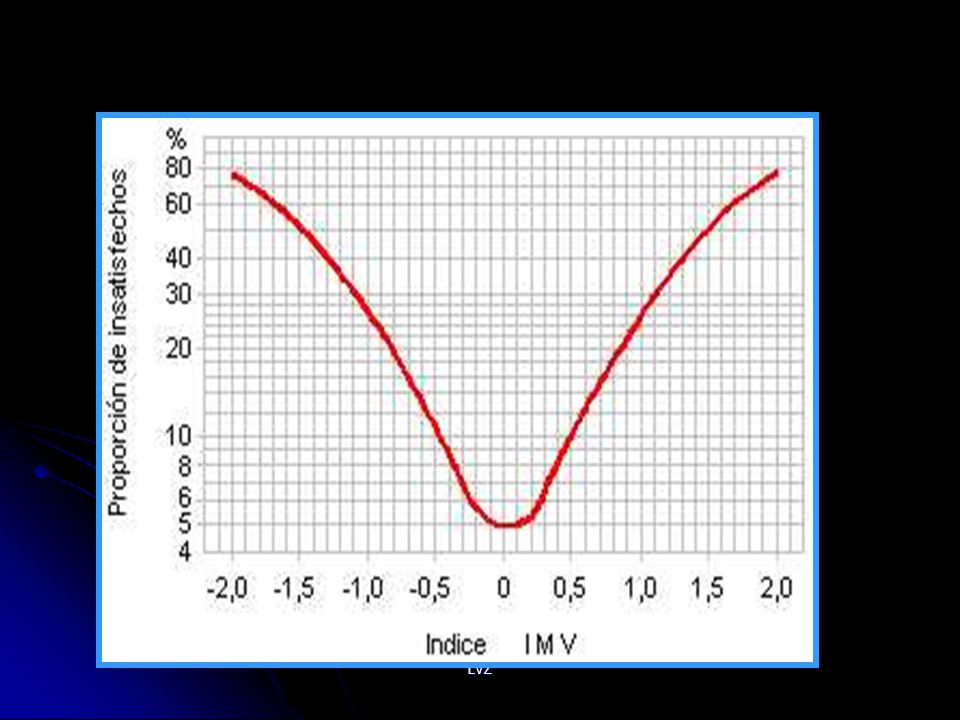

PPD: Voto Medio Previsto PMD: Promedio Previsto de Insatisfechos IMV – Indice de Valoración Medio LVZ

72 LVZ

73 LVZ

74 LVZ

75 ECUACIÓN DE CONFORT TERMICO

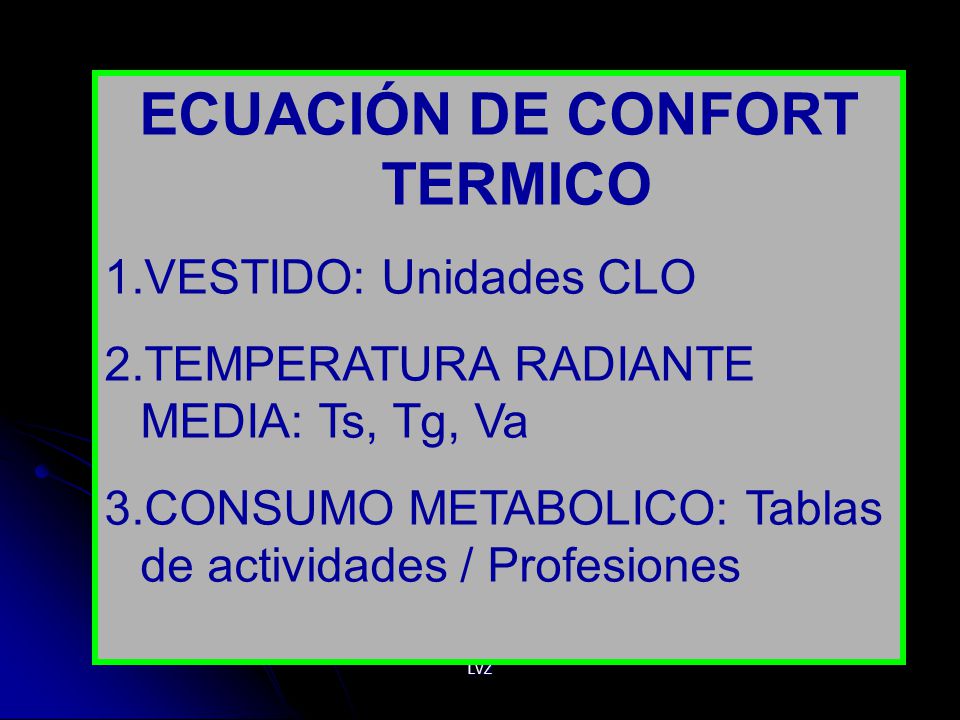

VESTIDO: Unidades CLO TEMPERATURA RADIANTE MEDIA: Ts, Tg, Va CONSUMO METABOLICO: Tablas de actividades / Profesiones LVZ

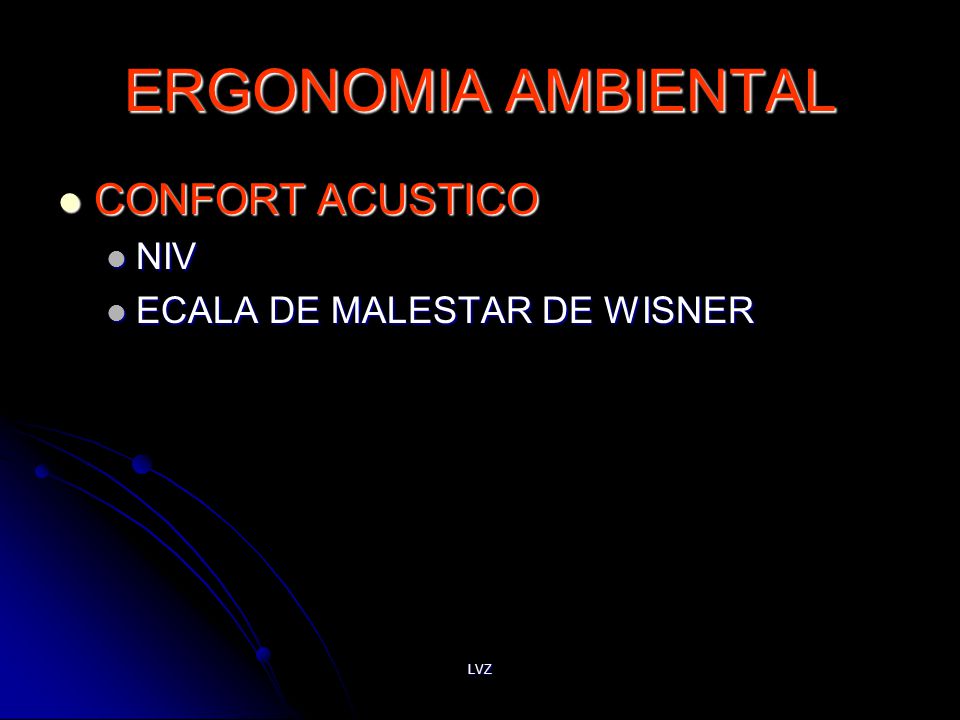

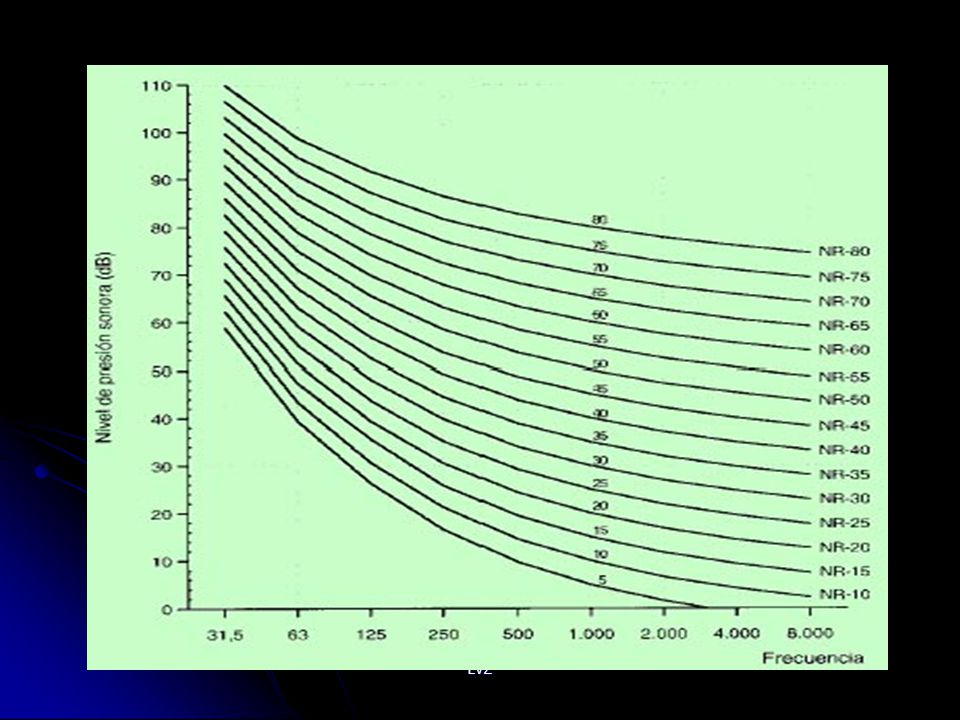

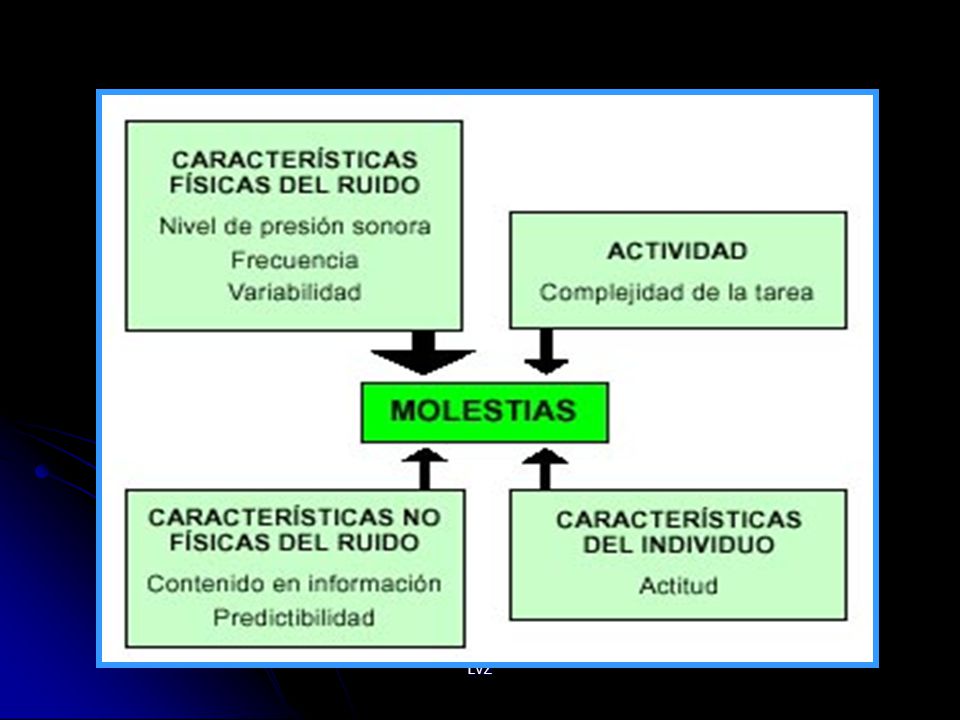

76 ERGONOMIA AMBIENTAL CONFORT ACUSTICO NIV ECALA DE MALESTAR DE WISNER
LVZ

77 LVZ

78 LVZ

79 Residencial (público y privado) Zonas de estancia 45 Dormitorios 40

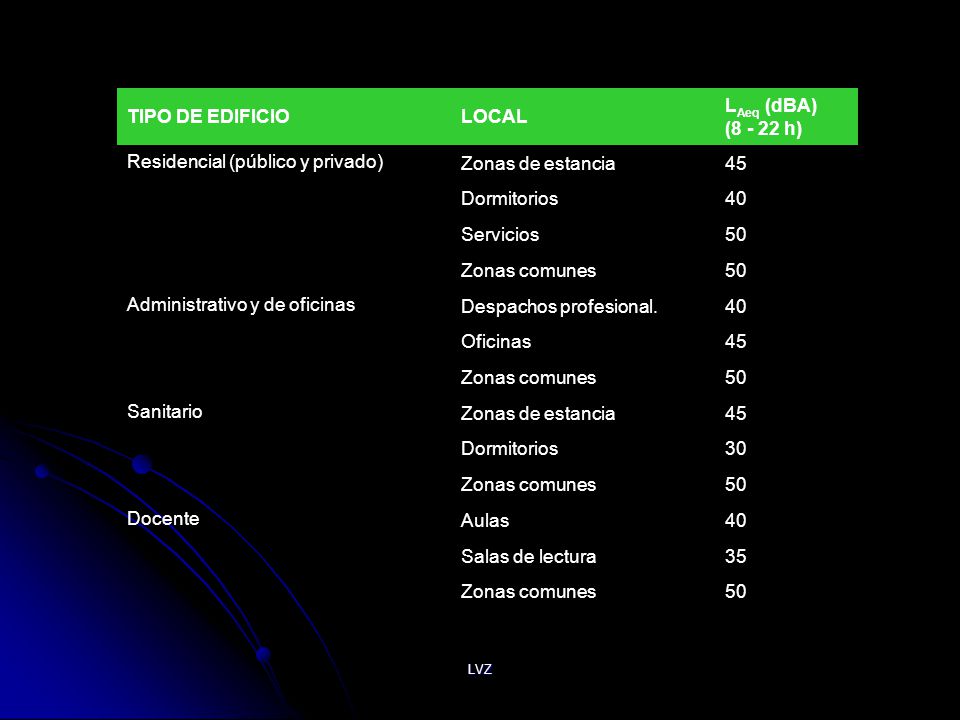

TIPO DE EDIFICIO LOCAL LAeq (dBA) ( h) Residencial (público y privado) Zonas de estancia 45 Dormitorios 40 Servicios 50 Zonas comunes Administrativo y de oficinas Despachos profesional. Oficinas Sanitario 30 Docente Aulas Salas de lectura 35 LVZ

80 Distancia máxima a la que se considera

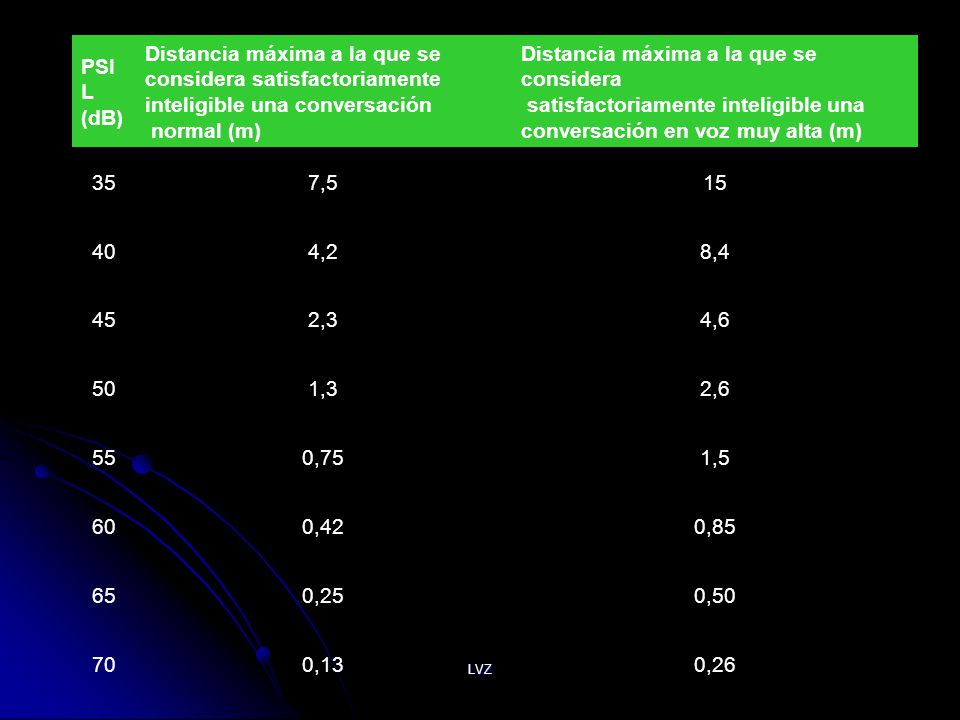

PSIL (dB) Distancia máxima a la que se considera satisfactoriamente inteligible una conversación normal (m) Distancia máxima a la que se considera satisfactoriamente inteligible una conversación en voz muy alta (m) 35 7,5 15 40 4,2 8,4 45 2,3 4,6 50 1,3 2,6 55 0,75 1,5 60 0,42 0,85 65 0,25 0,50 70 0,13 0,26 LVZ

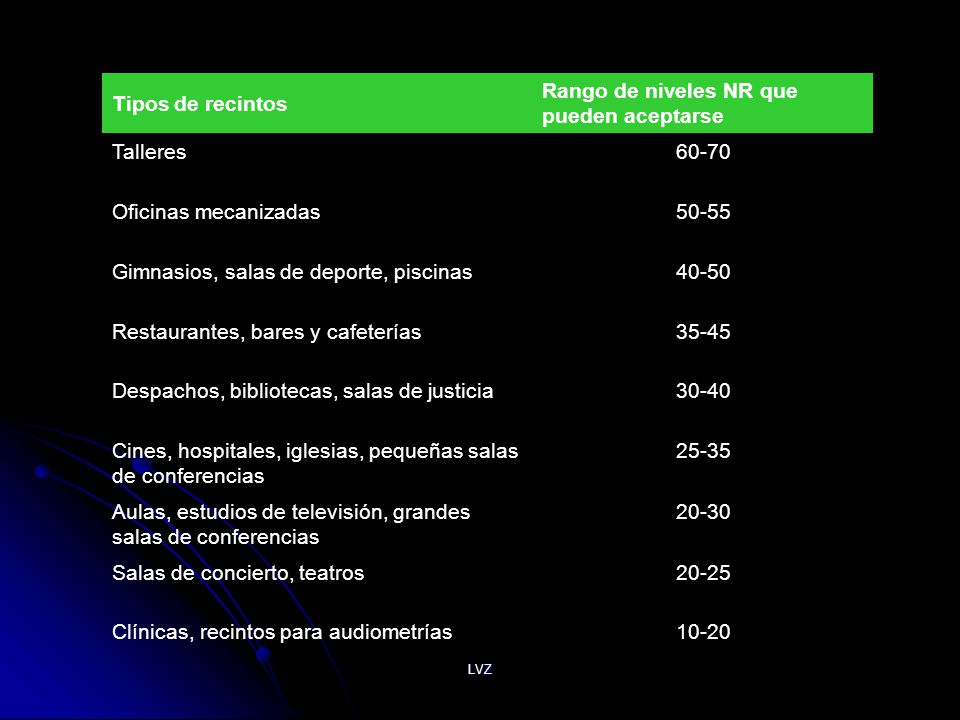

81 Rango de niveles NR que pueden aceptarse
Tipos de recintos Rango de niveles NR que pueden aceptarse Talleres 60-70 Oficinas mecanizadas 50-55 Gimnasios, salas de deporte, piscinas 40-50 Restaurantes, bares y cafeterías 35-45 Despachos, bibliotecas, salas de justicia 30-40 Cines, hospitales, iglesias, pequeñas salas de conferencias 25-35 Aulas, estudios de televisión, grandes salas de conferencias 20-30 Salas de concierto, teatros 20-25 Clínicas, recintos para audiometrías 10-20 LVZ

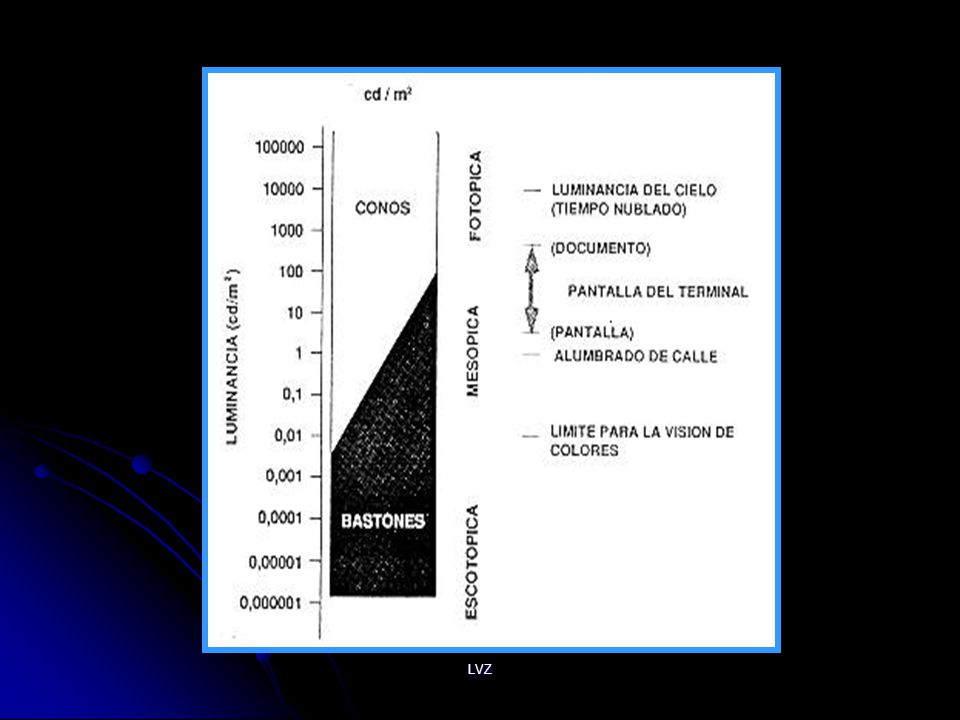

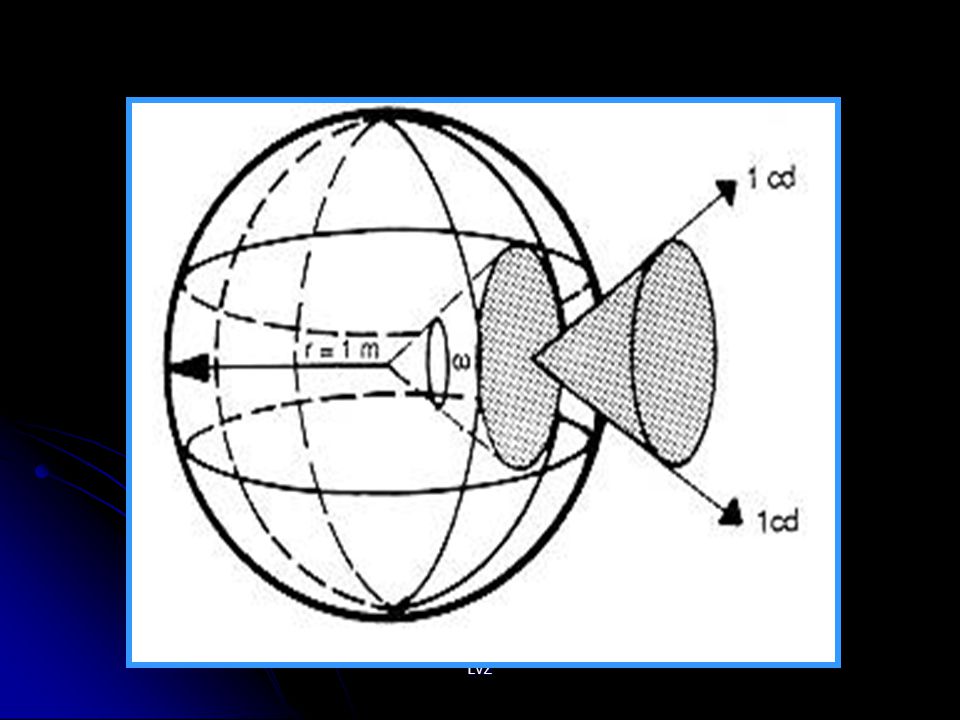

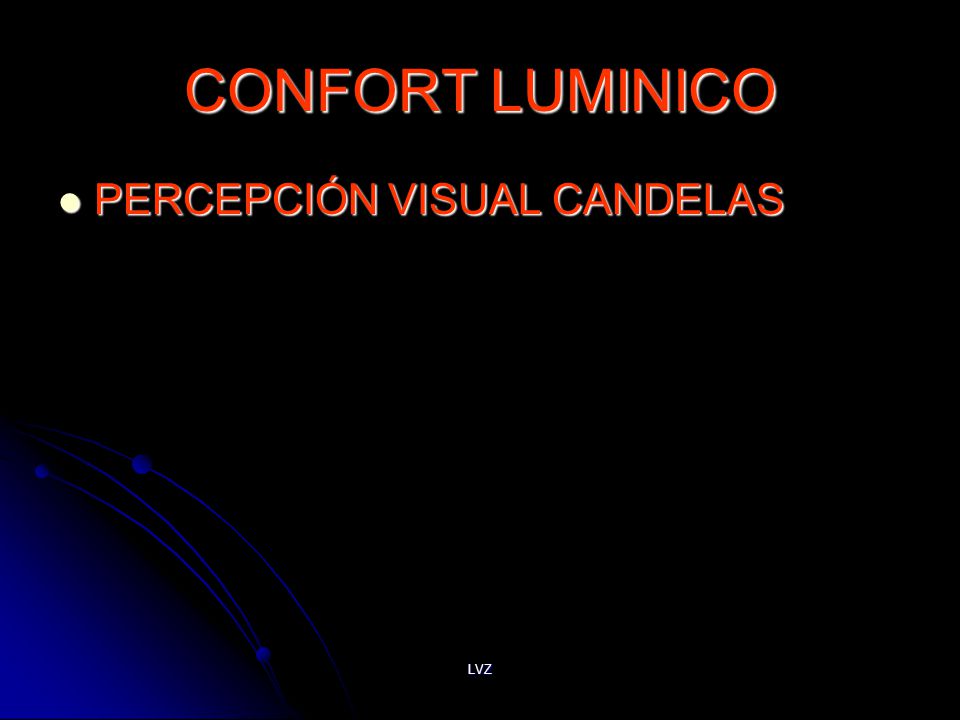

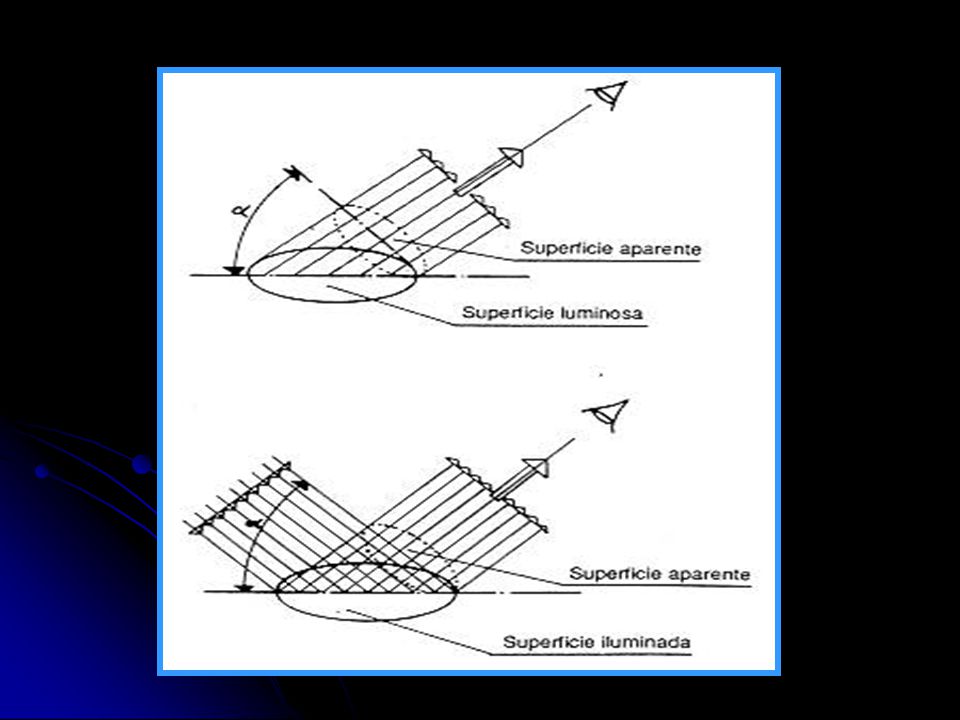

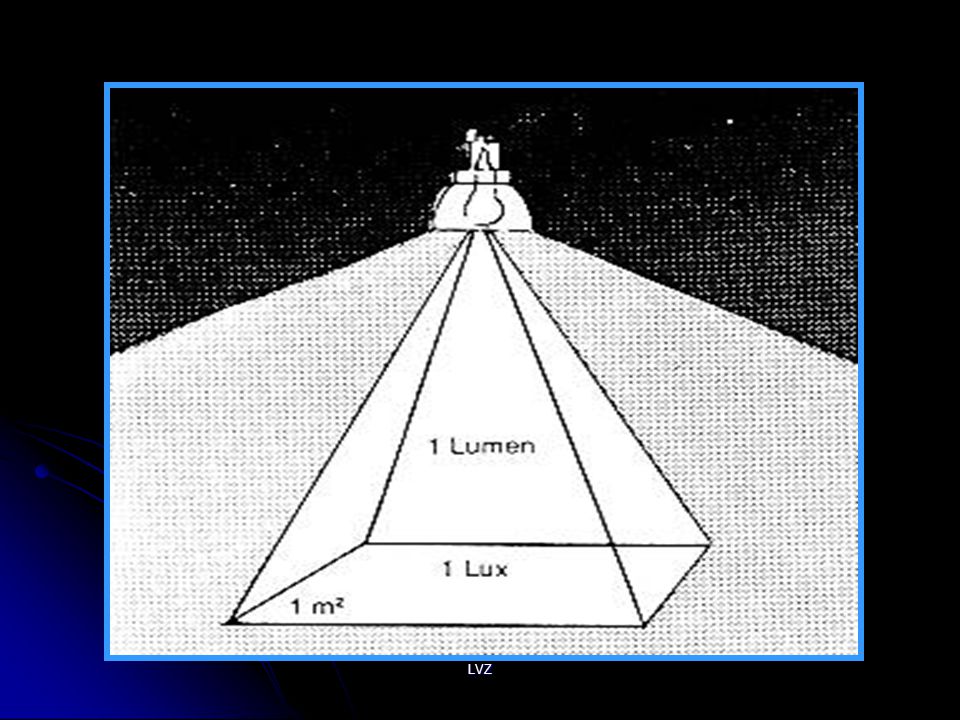

82 CONFORT LUMINICO PERCEPCIÓN VISUAL CANDELAS LVZ

83 LVZ

84 LVZ

85 LVZ

86 LVZ

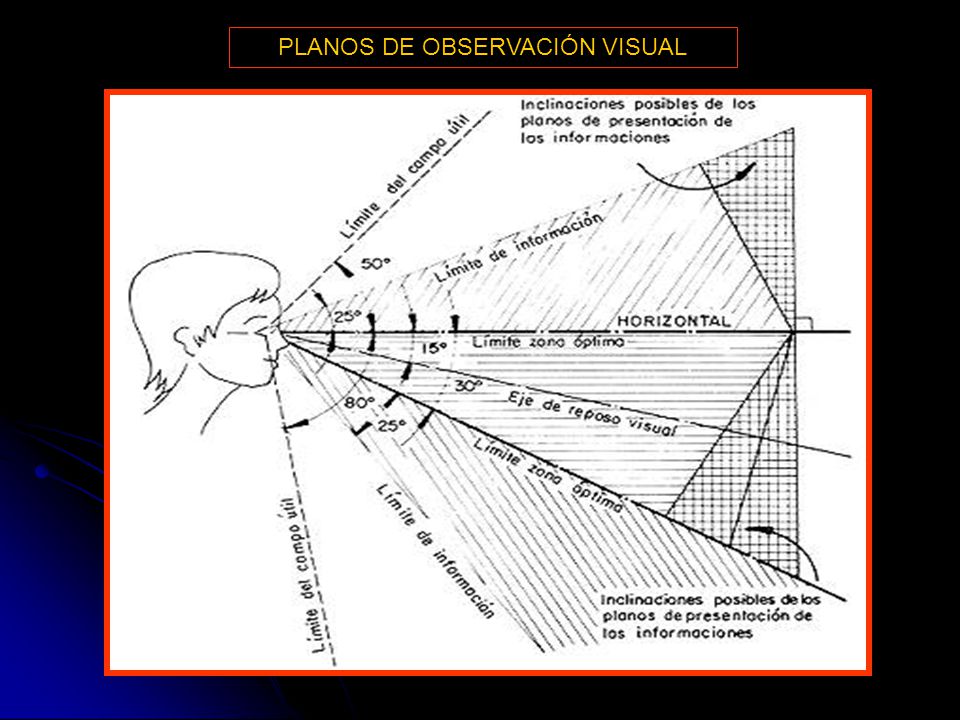

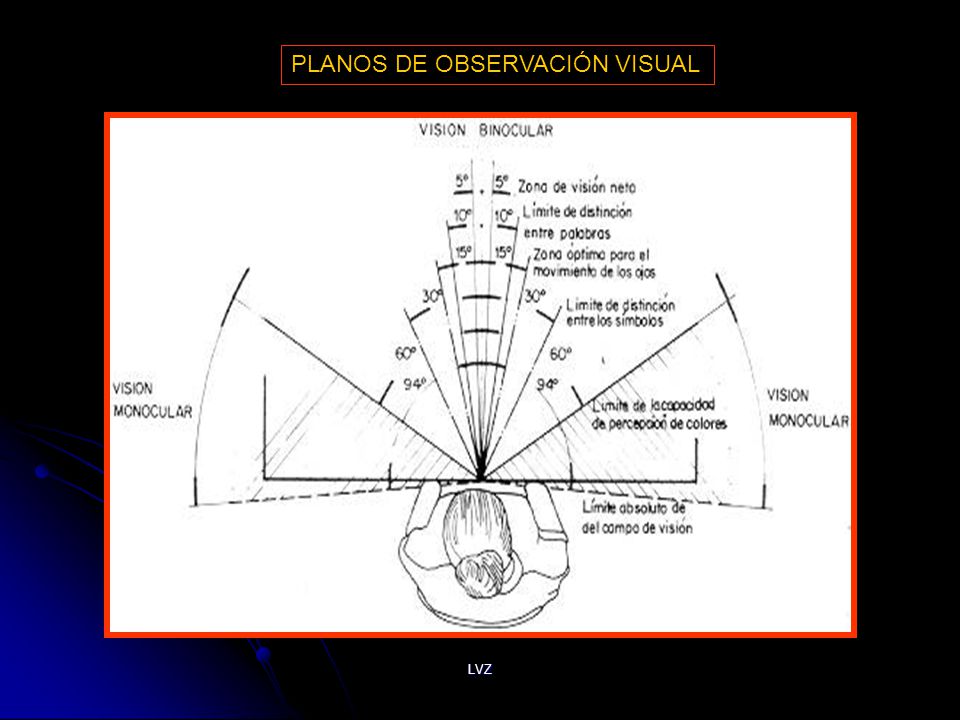

87 PLANOS DE OBSERVACIÓN VISUAL
LVZ

88 PLANOS DE OBSERVACIÓN VISUAL
LVZ

89 CALIDAD DE AIRE INTERIOR

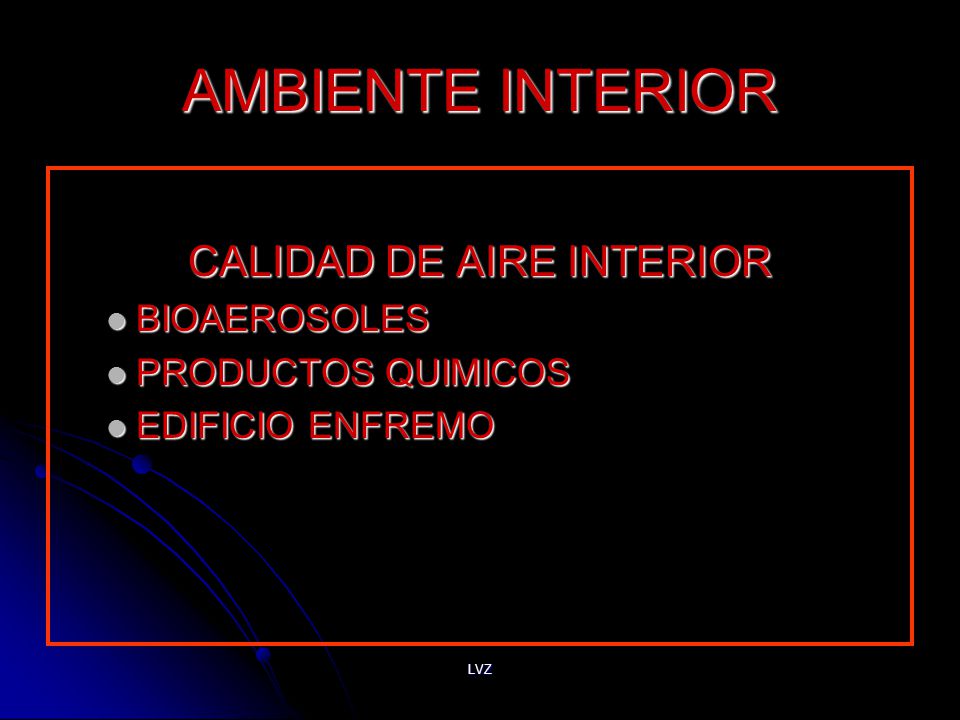

AMBIENTE INTERIOR CALIDAD DE AIRE INTERIOR BIOAEROSOLES PRODUCTOS QUIMICOS EDIFICIO ENFREMO LVZ

90 BIO AEROSOLES LVZ

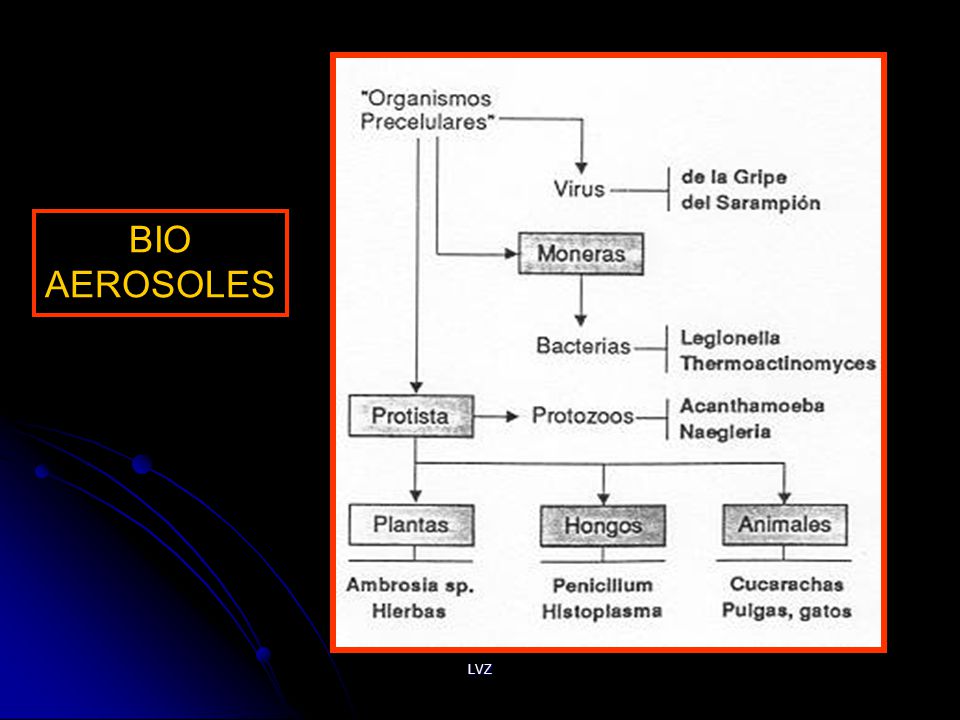

91 PRINCIPALES BIO AEROSOLES
LVZ

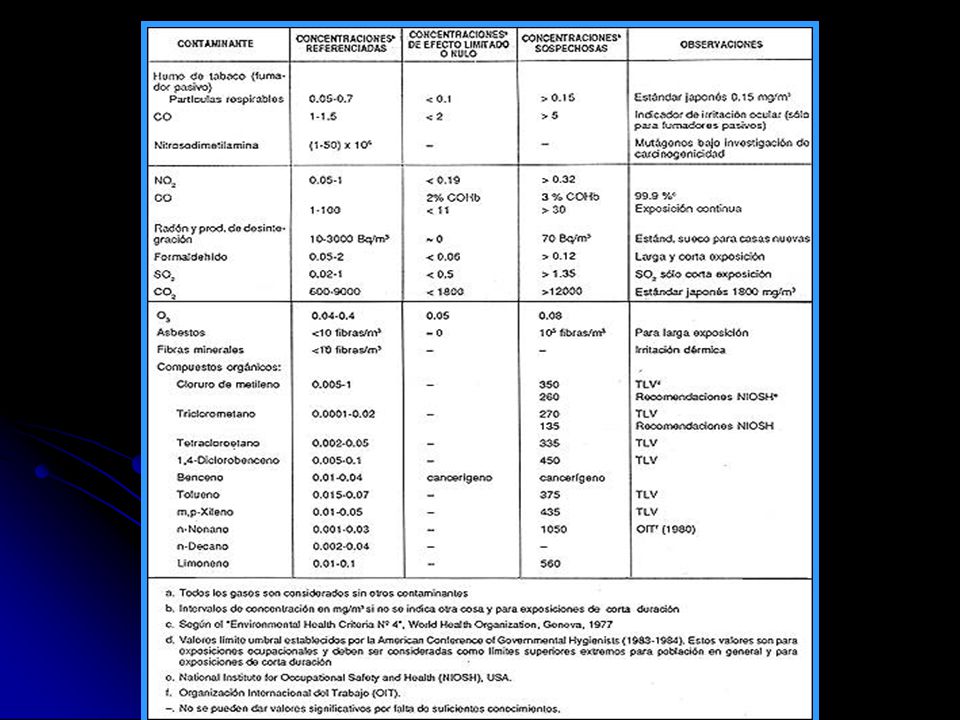

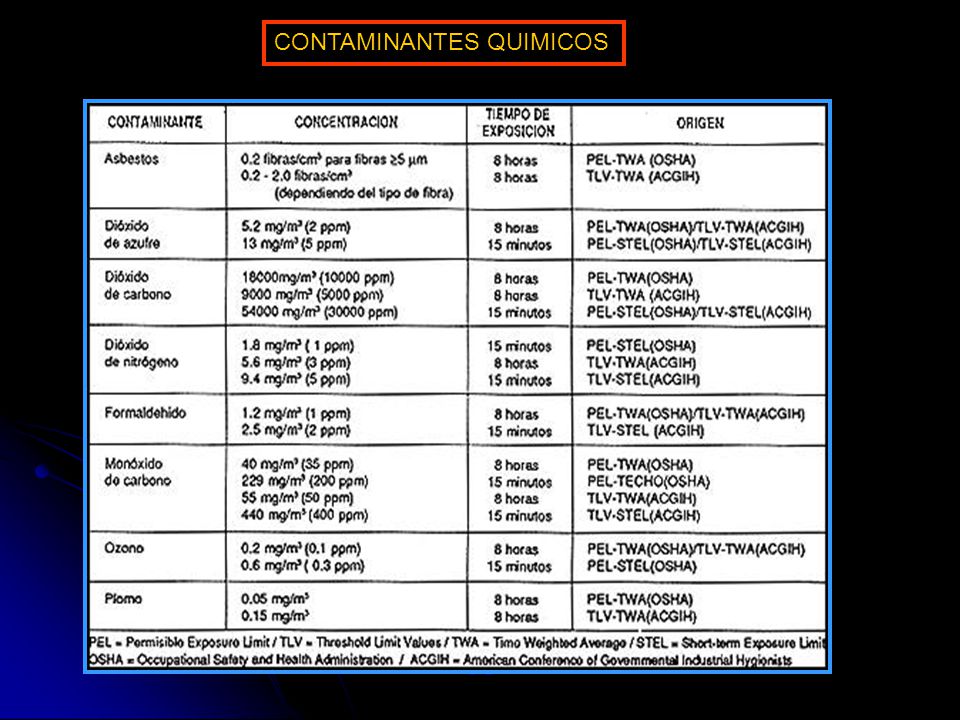

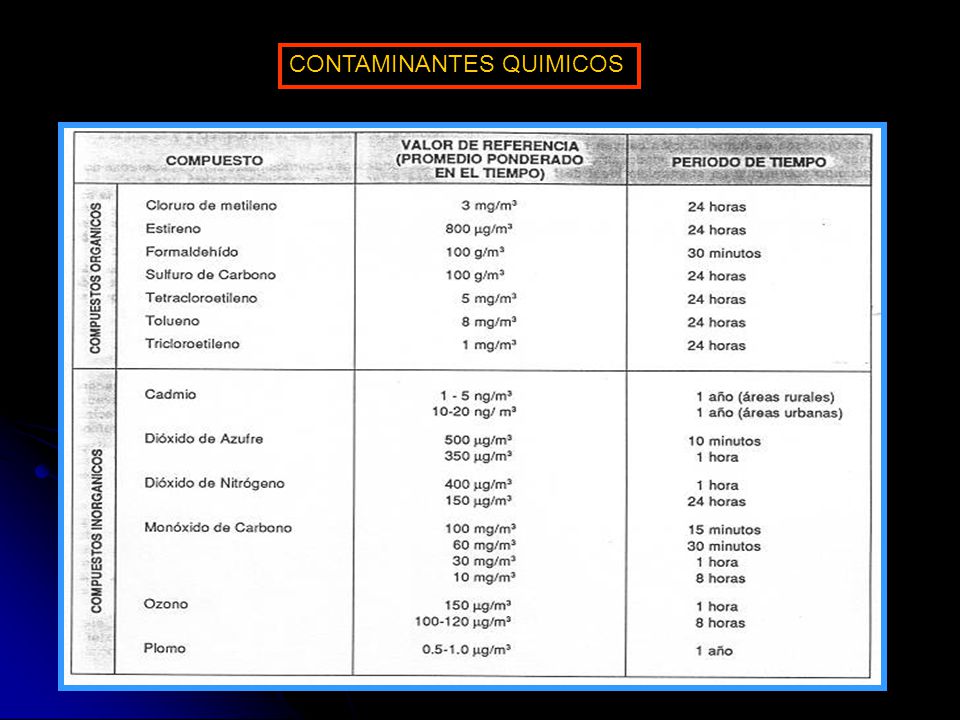

92 CONTAMINANTES QUIMICOS
LVZ

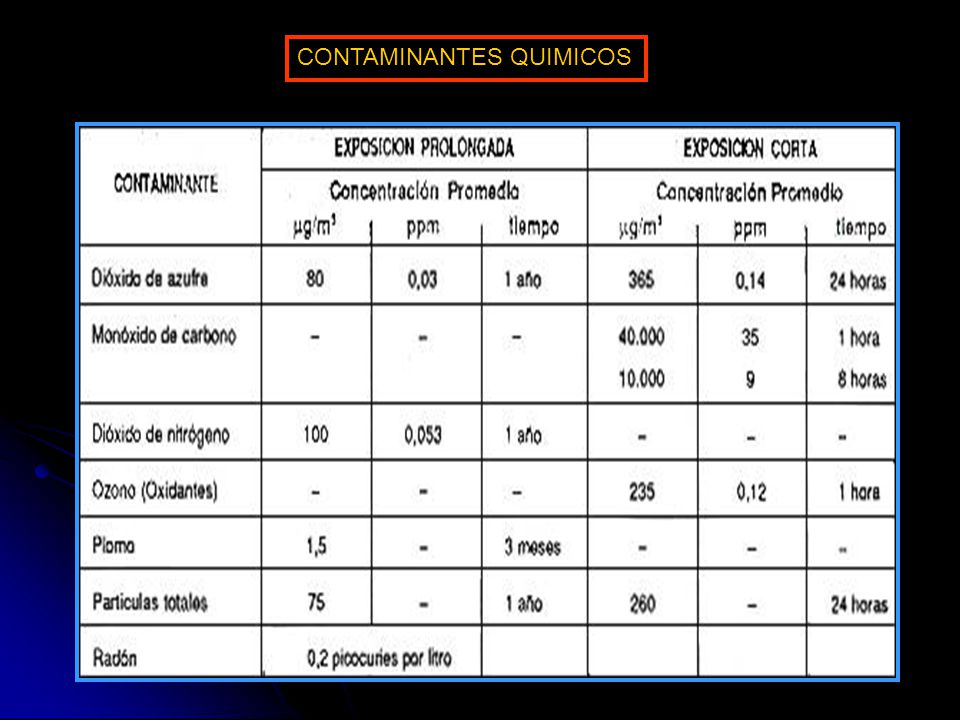

93 CONTAMINANTES QUIMICOS
LVZ

94 CONTAMINANTES QUIMICOS
LVZ

95 LVZ

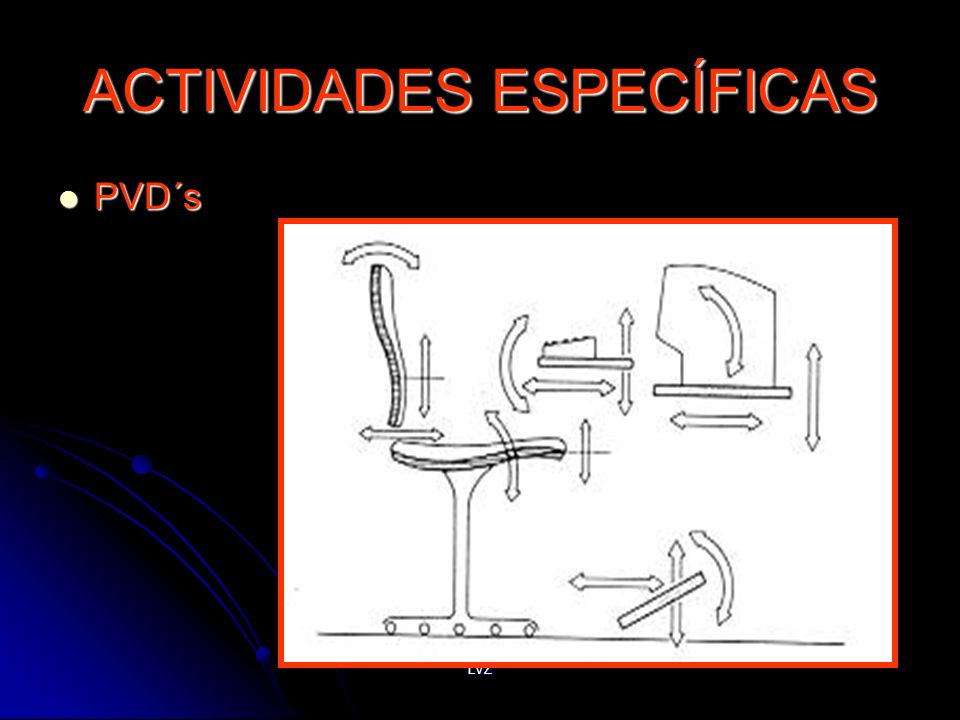

96 ACTIVIDADES ESPECÍFICAS

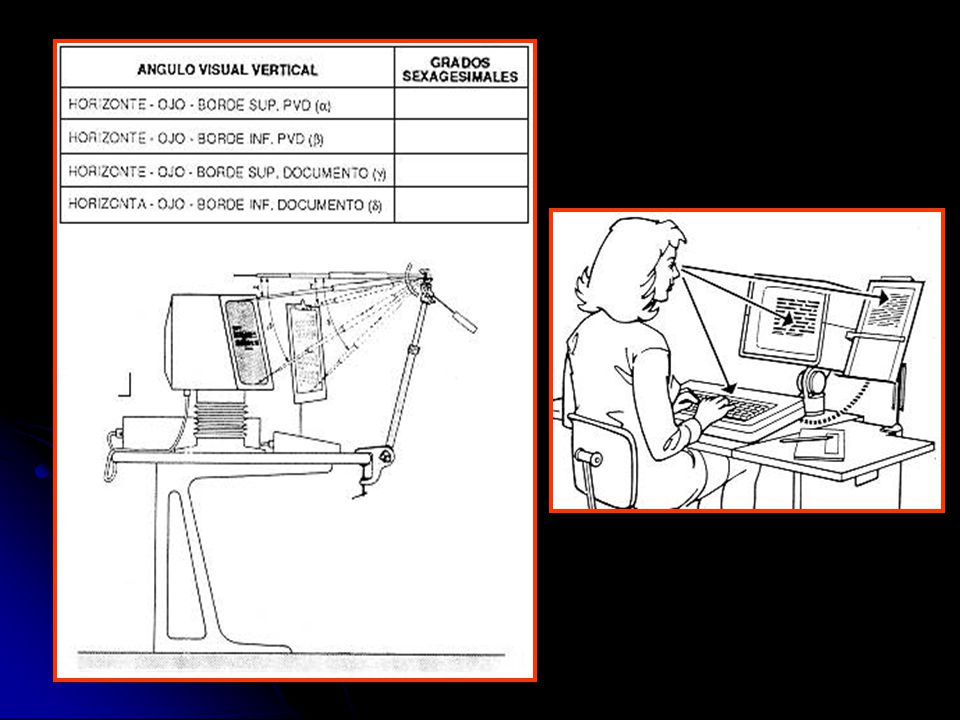

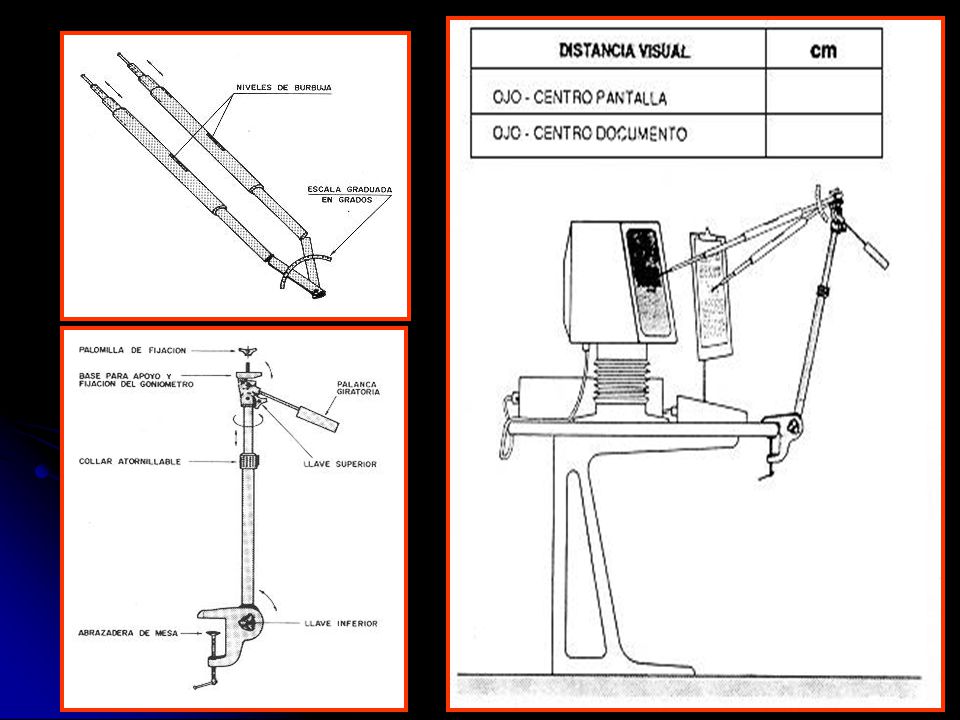

PVD´s LVZ

97 LVZ

98 LVZ

99 LVZ

100 LVZ

101 LVZ

102 PVECHEK LVZ

103 ORGANIZACIÓN DEL TRABAJO

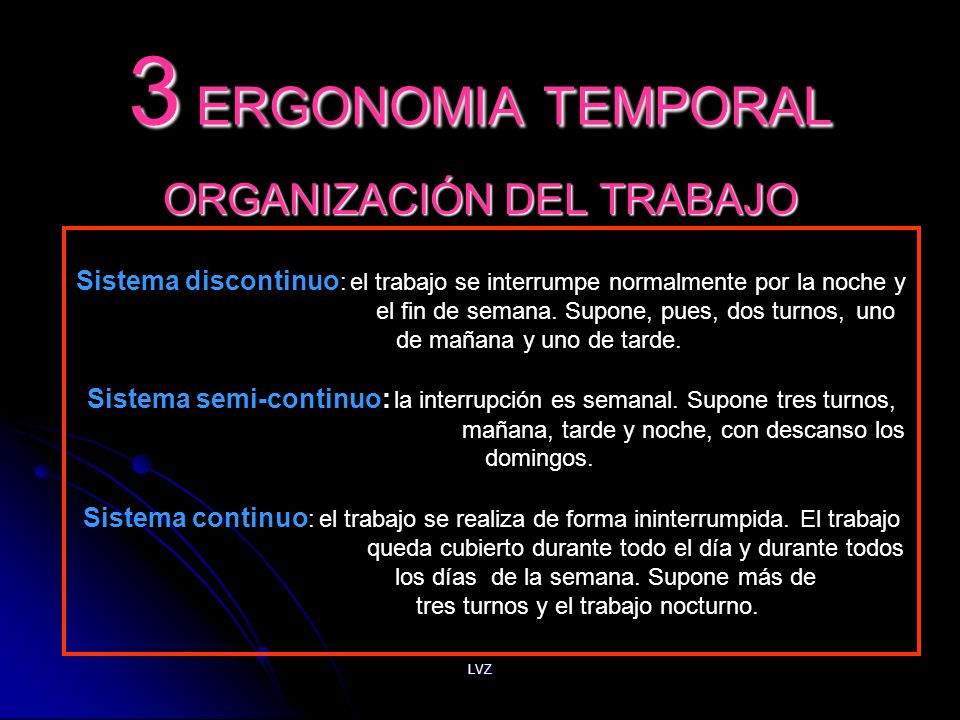

3 ERGONOMIA TEMPORAL ORGANIZACIÓN DEL TRABAJO Sistema discontinuo: el trabajo se interrumpe normalmente por la noche y el fin de semana. Supone, pues, dos turnos, uno de mañana y uno de tarde. Sistema semi-continuo: la interrupción es semanal. Supone tres turnos, mañana, tarde y noche, con descanso los domingos. Sistema continuo: el trabajo se realiza de forma ininterrumpida. El trabajo queda cubierto durante todo el día y durante todos los días de la semana. Supone más de tres turnos y el trabajo nocturno. LVZ

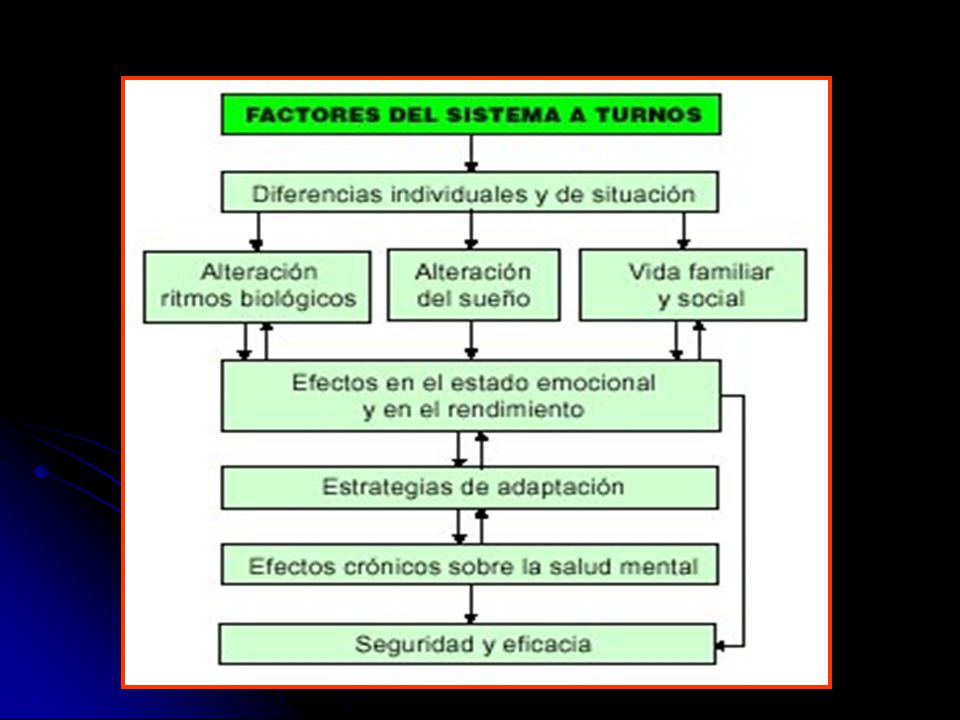

104 LVZ

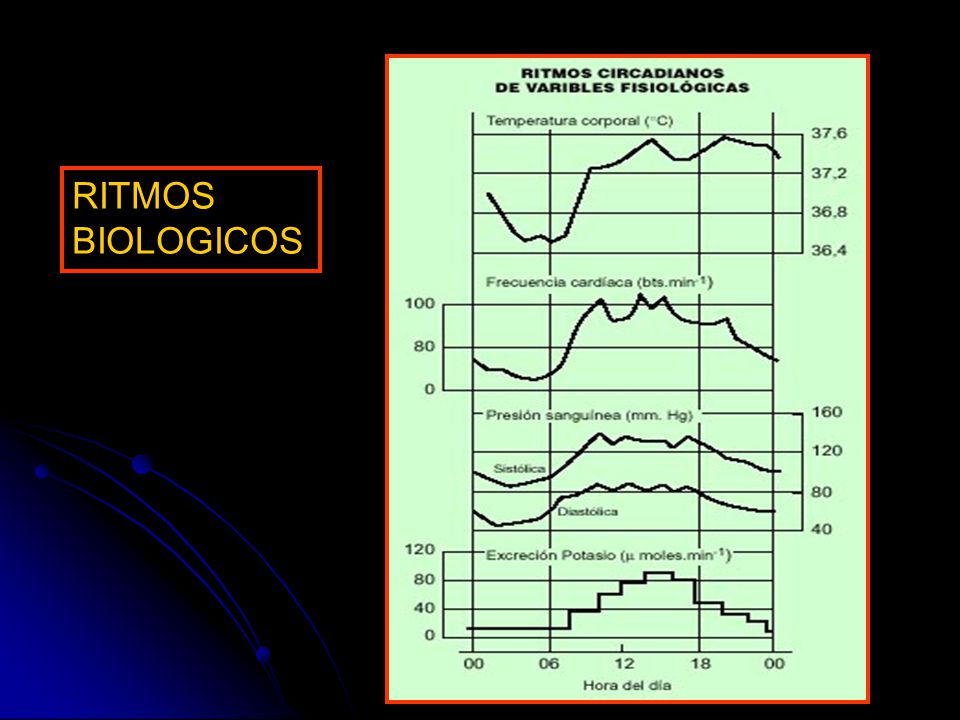

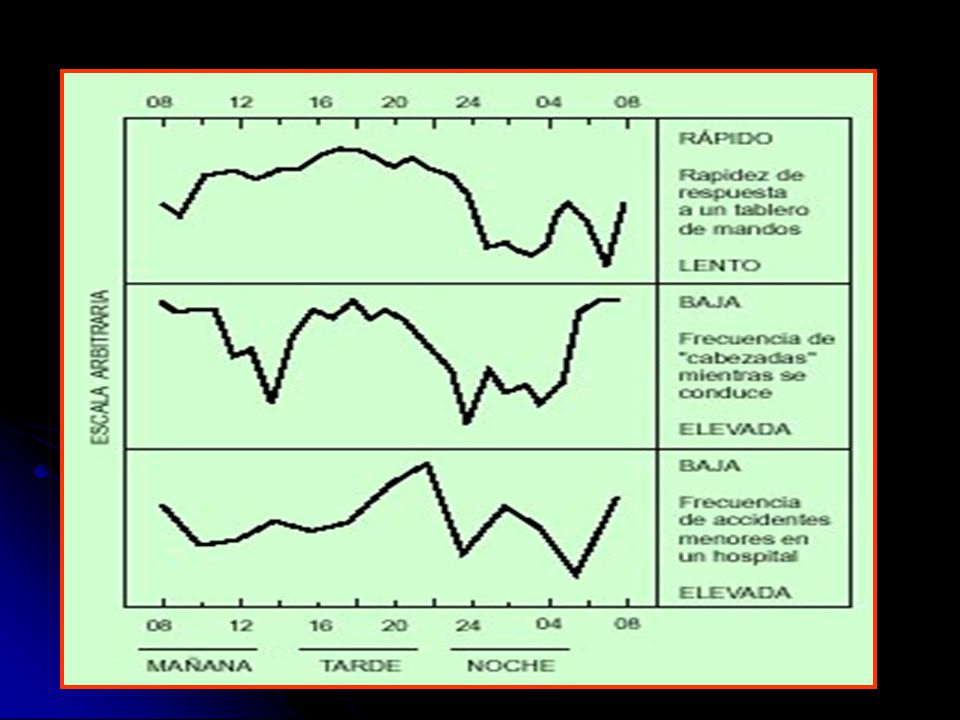

105 RITMOS BIOLOGICOS LVZ

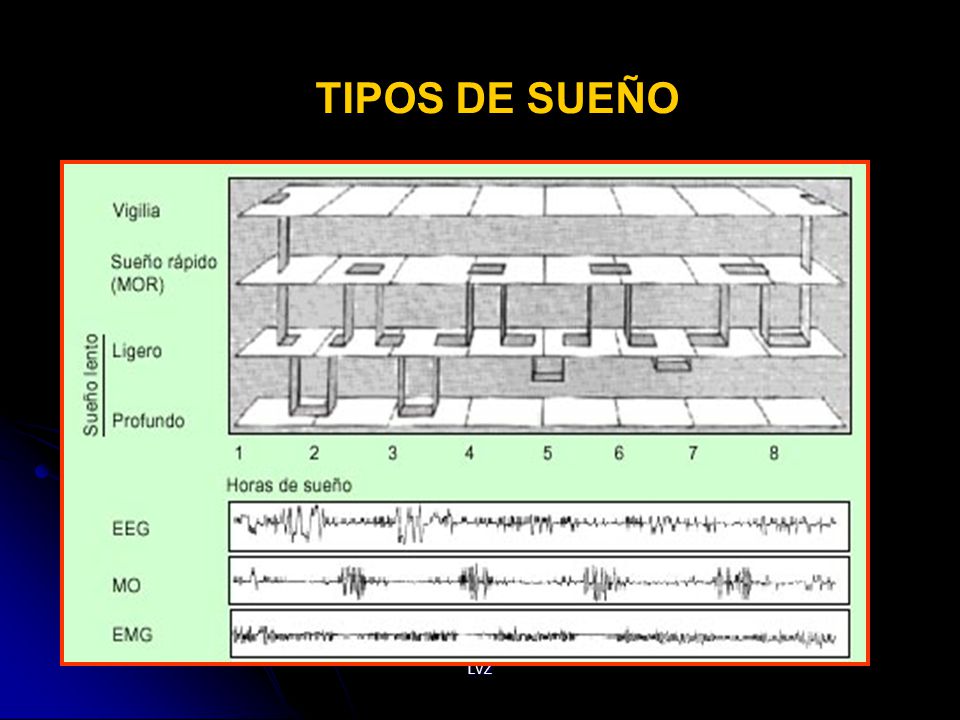

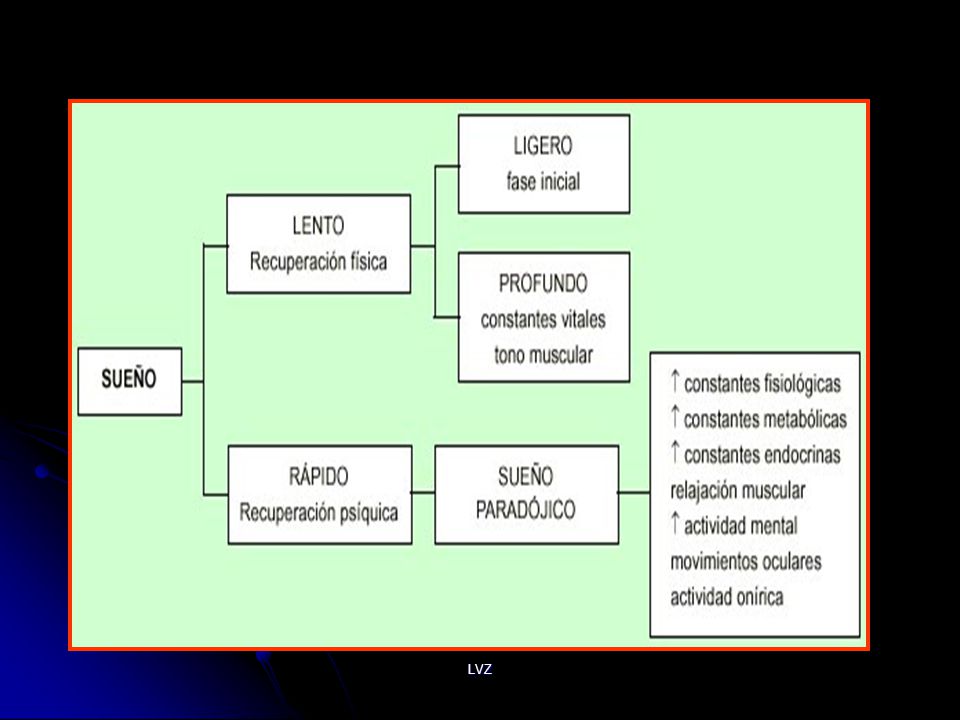

106 TIPOS DE SUEÑO LVZ

107 LVZ

108 LVZ

109 LVZ

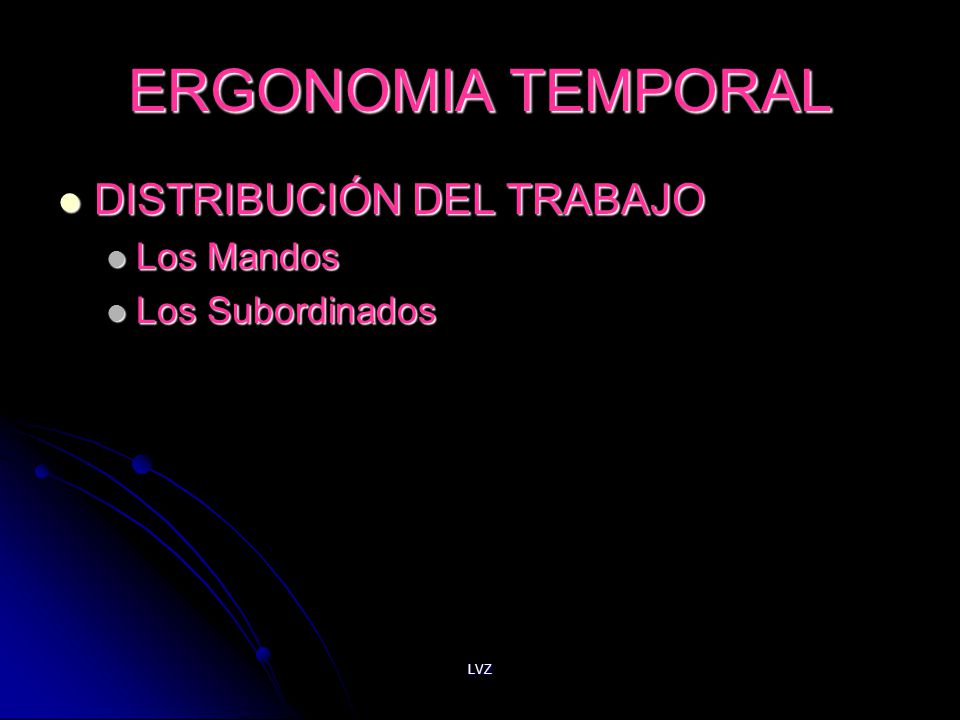

110 ERGONOMIA TEMPORAL DISTRIBUCIÓN DEL TRABAJO Los Mandos
Los Subordinados LVZ

111 ORGANIZACIONES MAS COMUNES

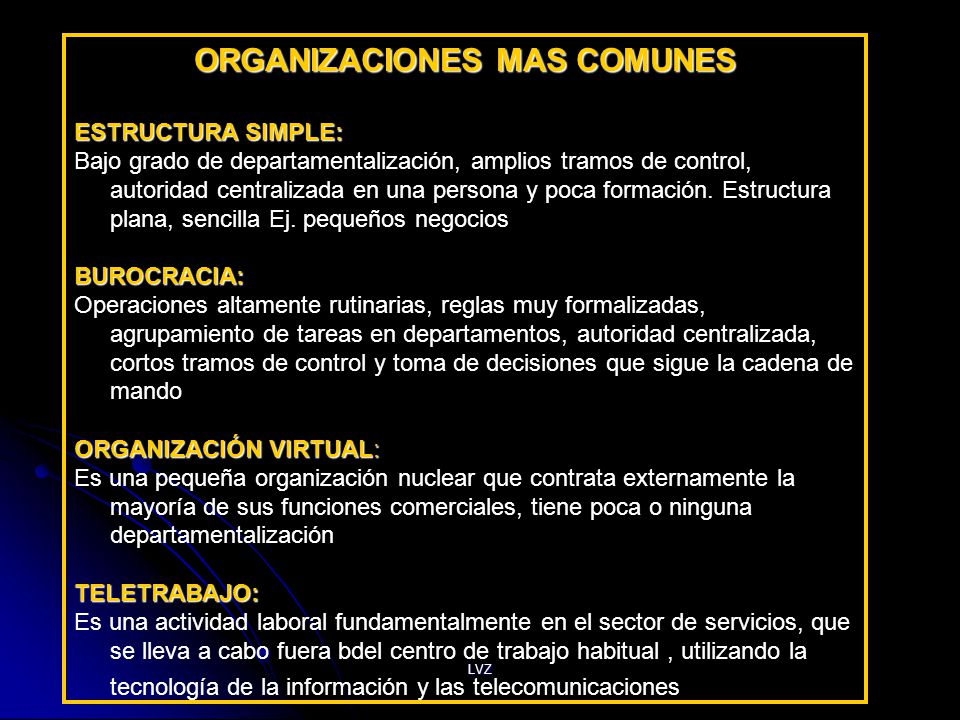

ESTRUCTURA SIMPLE: Bajo grado de departamentalización, amplios tramos de control, autoridad centralizada en una persona y poca formación. Estructura plana, sencilla Ej. pequeños negocios BUROCRACIA: Operaciones altamente rutinarias, reglas muy formalizadas, agrupamiento de tareas en departamentos, autoridad centralizada, cortos tramos de control y toma de decisiones que sigue la cadena de mando ORGANIZACIÓN VIRTUAL: Es una pequeña organización nuclear que contrata externamente la mayoría de sus funciones comerciales, tiene poca o ninguna departamentalización TELETRABAJO: Es una actividad laboral fundamentalmente en el sector de servicios, que se lleva a cabo fuera bdel centro de trabajo habitual , utilizando la tecnología de la información y las telecomunicaciones LVZ

112 MADUREZ DE LOS SUBORDINADOS

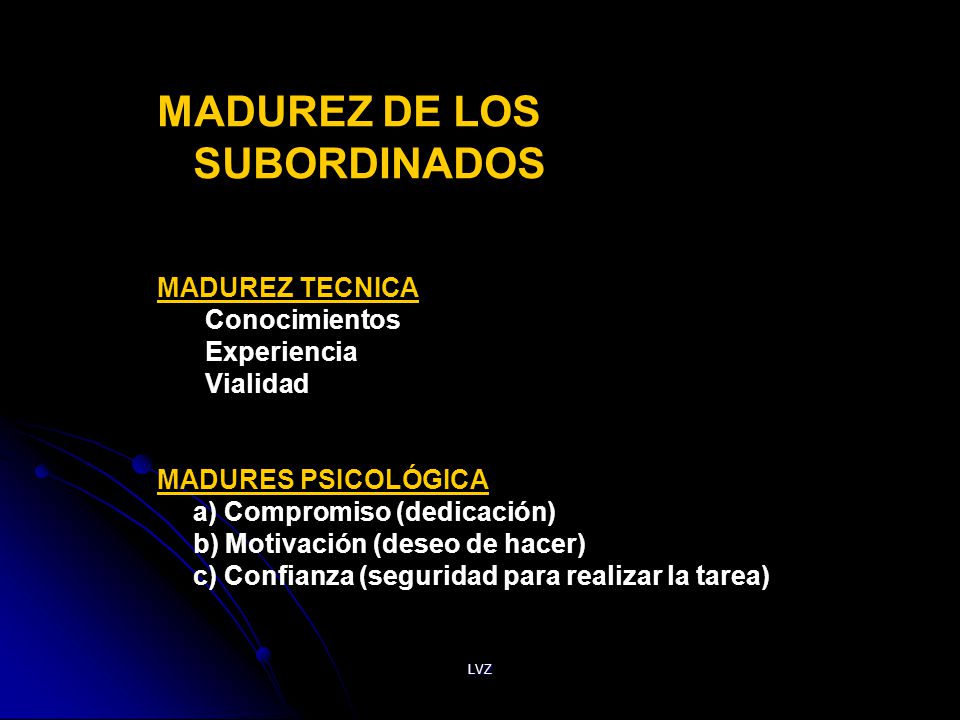

MADUREZ TECNICA Conocimientos Experiencia Vialidad MADURES PSICOLÓGICA a) Compromiso (dedicación) b) Motivación (deseo de hacer) c) Confianza (seguridad para realizar la tarea) LVZ

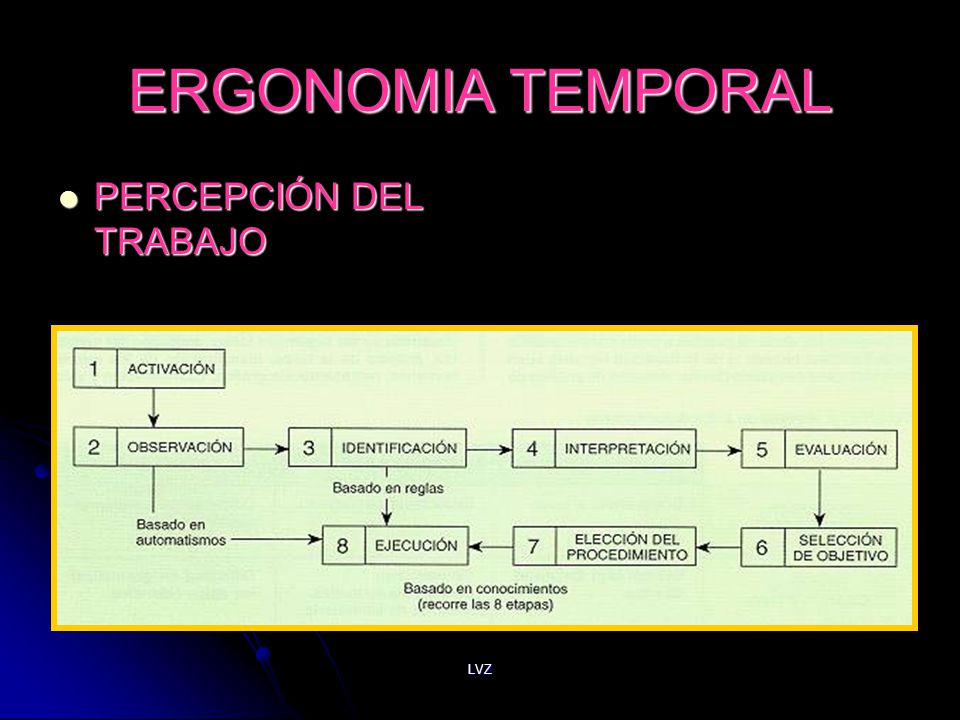

113 ERGONOMIA TEMPORAL PERCEPCIÓN DEL TRABAJO LVZ

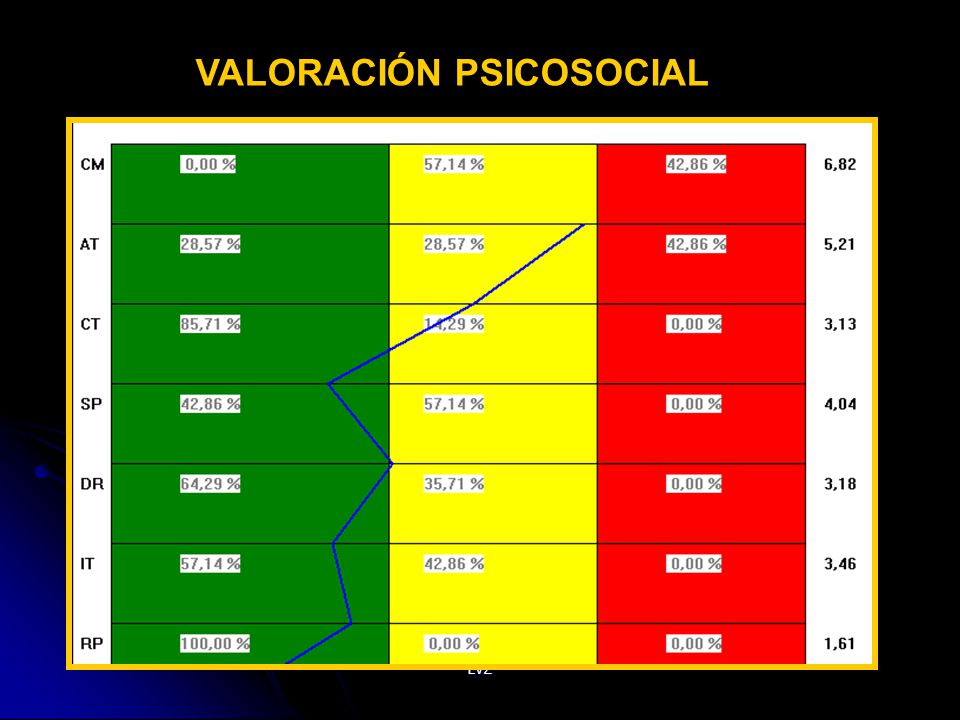

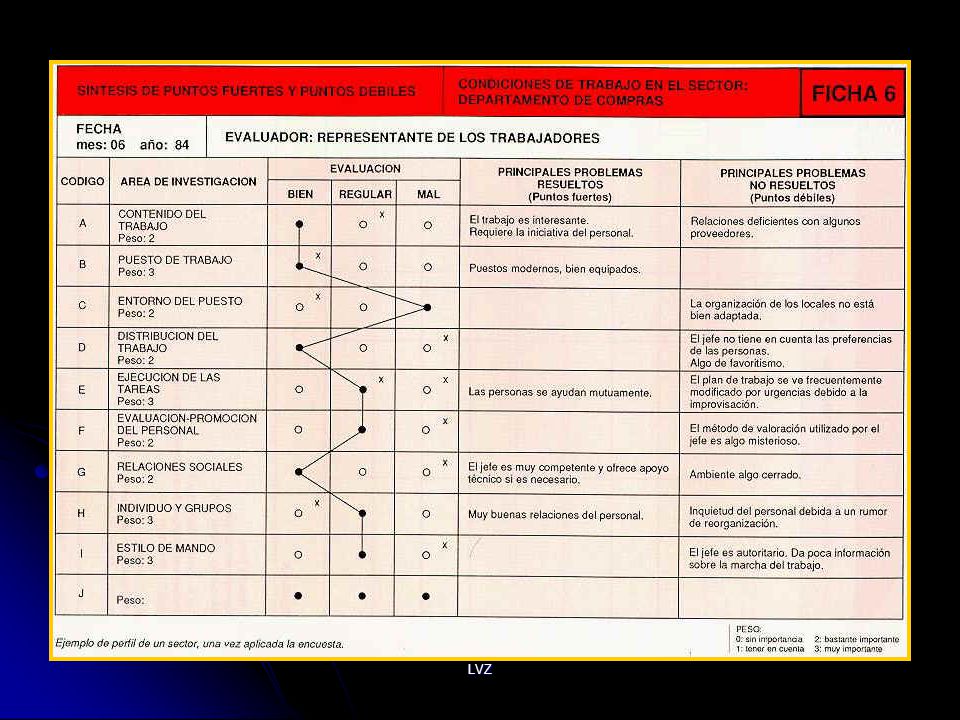

114 VALORACIÓN PSICOSOCIAL
LVZ

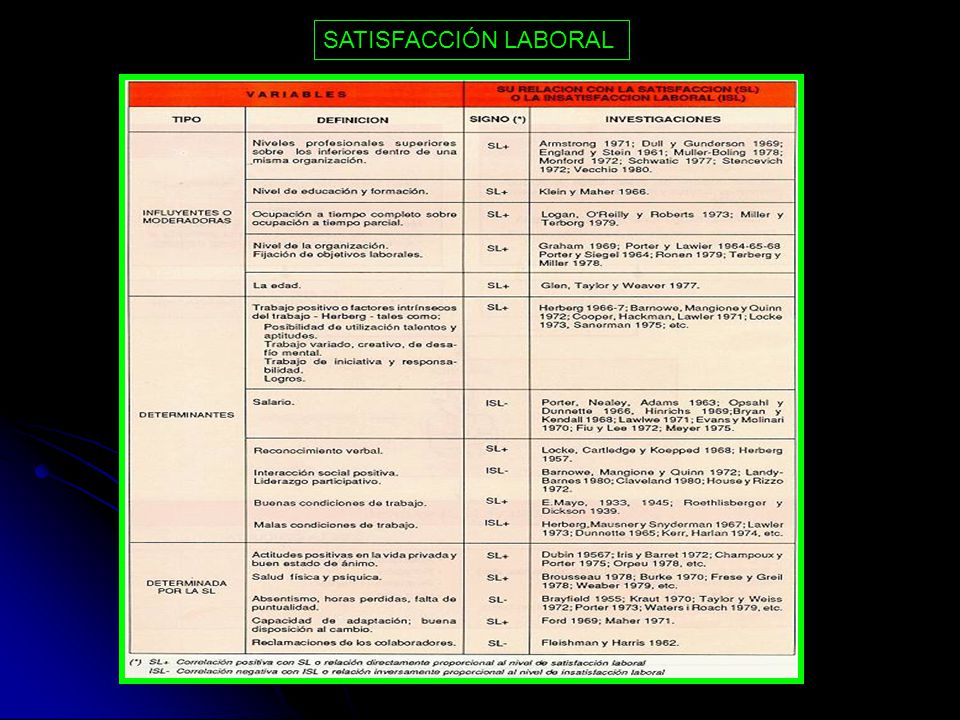

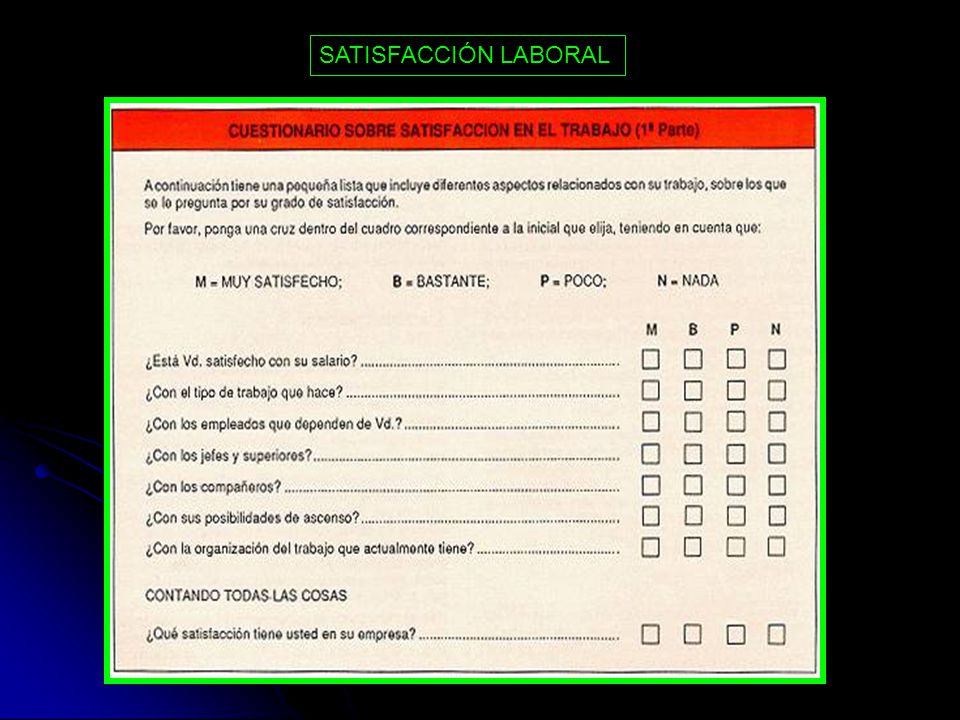

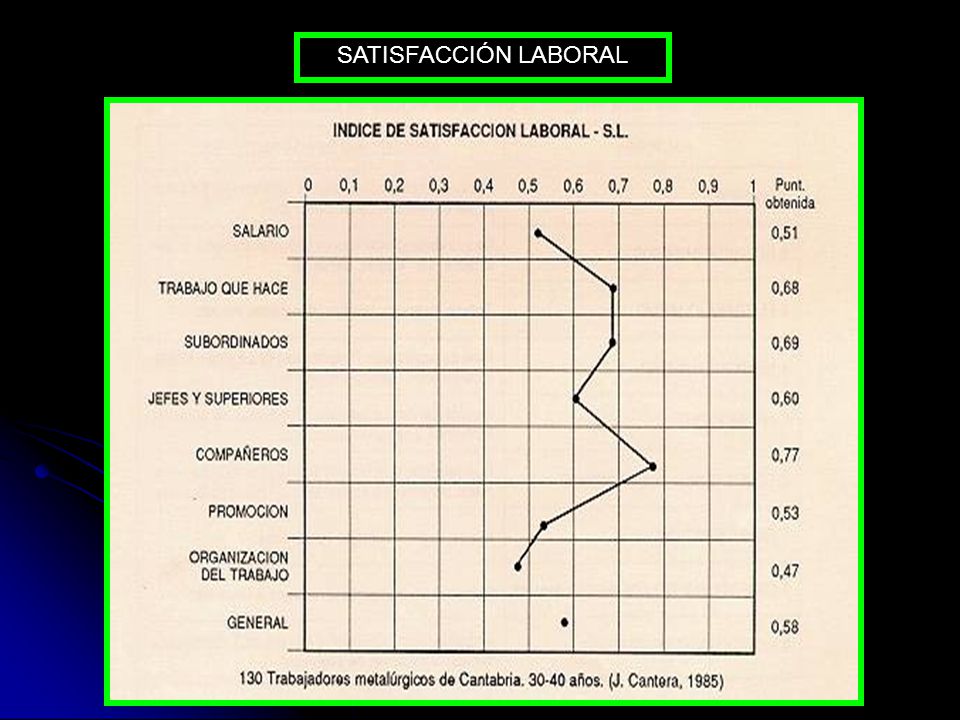

115 SATISFACCIÓN LABORAL LVZ

116 SATISFACCIÓN LABORAL LVZ

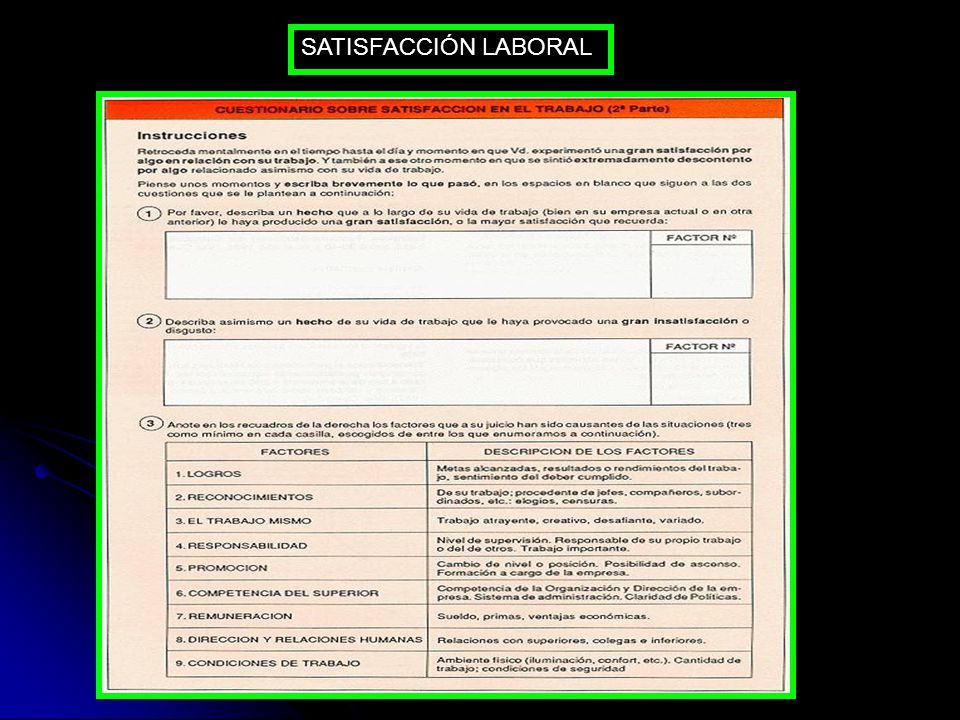

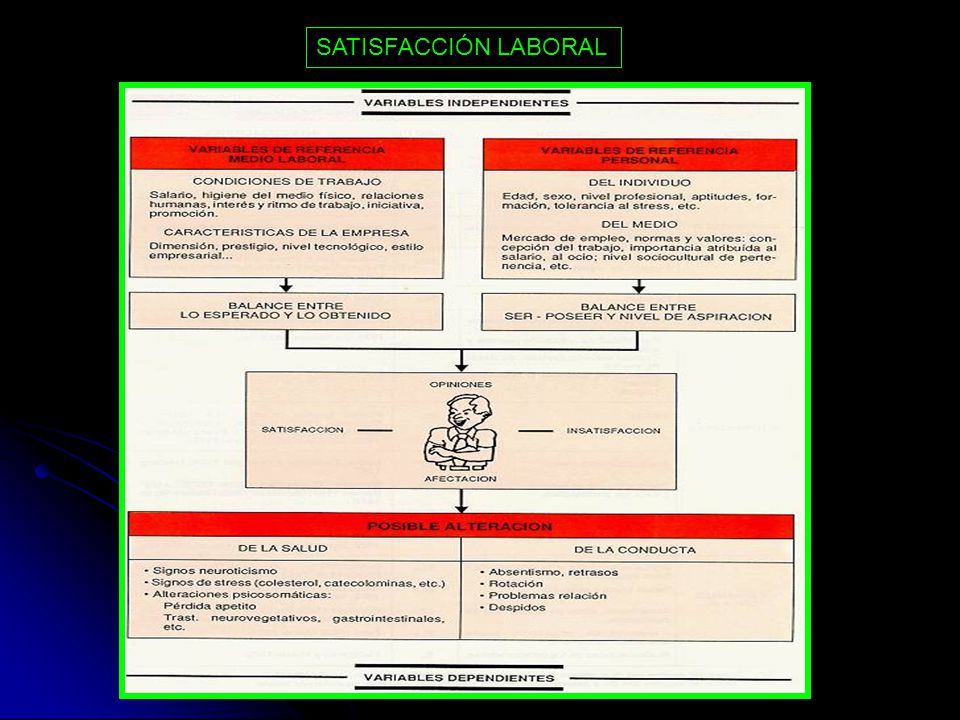

117 SATISFACCIÓN LABORAL LVZ

118 SATISFACCIÓN LABORAL LVZ

119 SATISFACCIÓN LABORAL LVZ

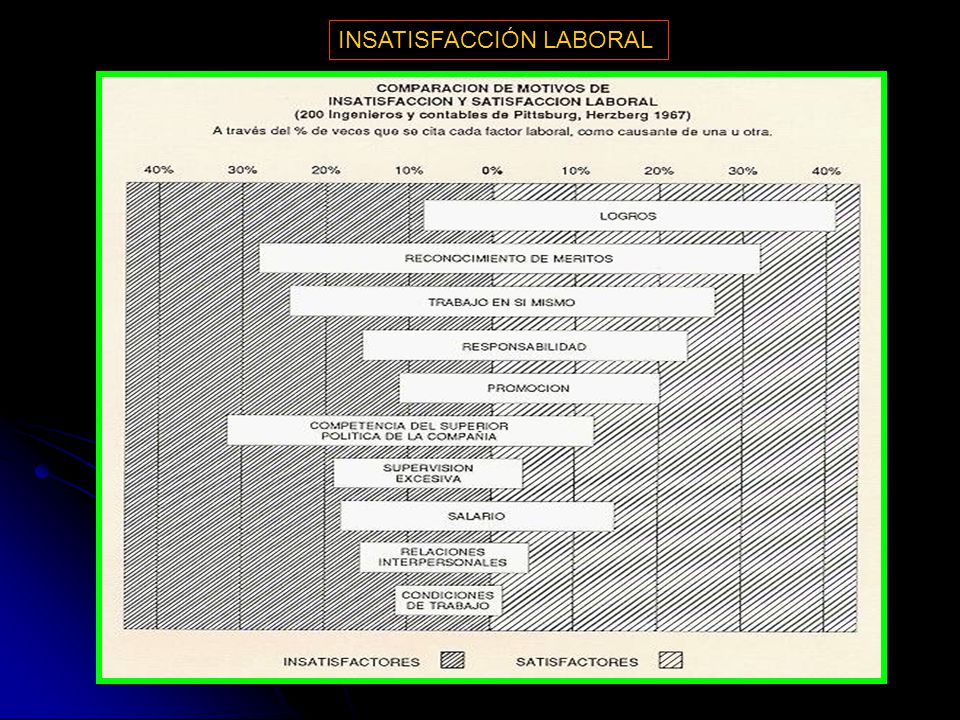

120 INSATISFACCIÓN LABORAL
LVZ
