ENTORNO“Flujos y Acumulación” Algunas reglas…
2
ENTORNO“Flujos y Acumulación” 59 20 15 10 5 0 -5 -10 123456 30 25 20 15 10 5 0 -5 123456 35 flujo neto (unidades/periodo) ACUMULADOR (unidades) Periodos Momentos Tabla de datosGráficos Estructura sistémica Fórmulas ACUMULADOR: Init = 15 ACUMULADOR t+1 = ACUMULADOR t + flujo neto t flujo neto t = 0 Regla CUANDO el flujo neto es nulo, ENTONCES el acumulador es constante
3

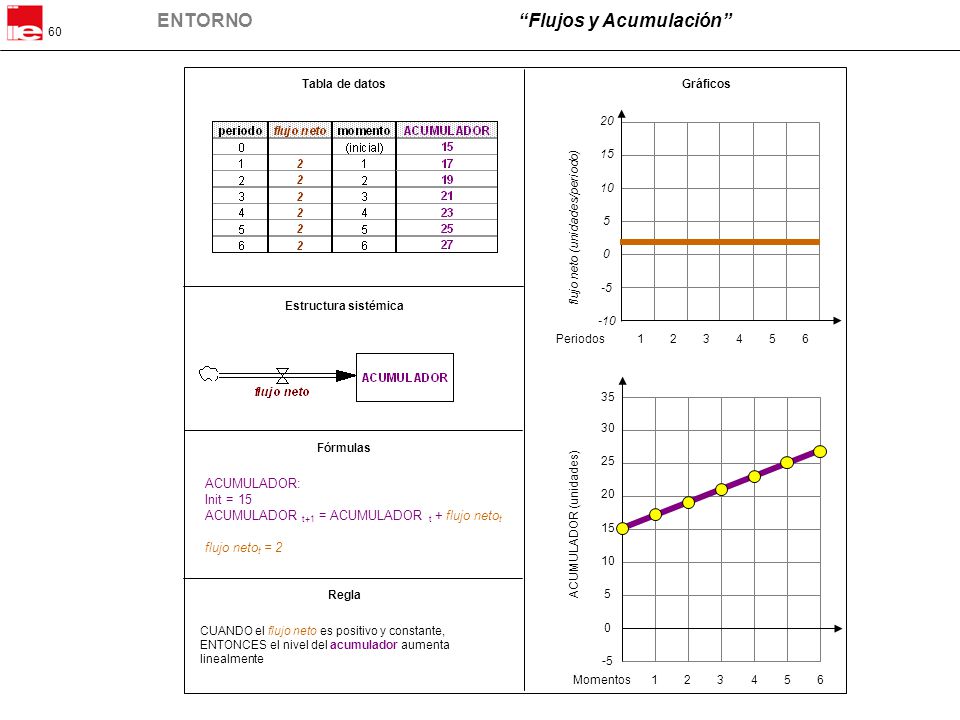

ENTORNO“Flujos y Acumulación” 60 20 15 10 5 0 -5 -10 123456 30 25 20 15 10 5 0 -5 123456 35 flujo neto (unidades/periodo) ACUMULADOR (unidades) Periodos Momentos Tabla de datosGráficos Estructura sistémica Fórmulas ACUMULADOR: Init = 15 ACUMULADOR t+1 = ACUMULADOR t + flujo neto t flujo neto t = 2 Regla CUANDO el flujo neto es positivo y constante, ENTONCES el nivel del acumulador aumenta linealmente
4

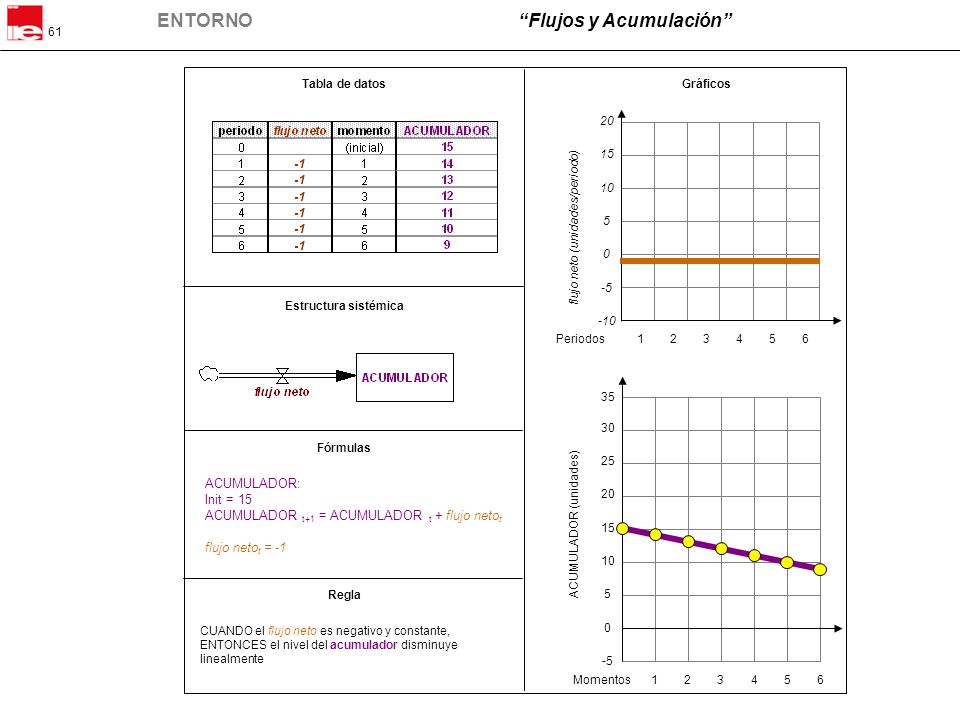

ENTORNO“Flujos y Acumulación” 61 20 15 10 5 0 -5 -10 123456 30 25 20 15 10 5 0 -5 123456 35 flujo neto (unidades/periodo) ACUMULADOR (unidades) Periodos Momentos Tabla de datosGráficos Estructura sistémica Fórmulas ACUMULADOR: Init = 15 ACUMULADOR t+1 = ACUMULADOR t + flujo neto t flujo neto t = -1 Regla CUANDO el flujo neto es negativo y constante, ENTONCES el nivel del acumulador disminuye linealmente
5
ENTORNO“Flujos y Acumulación” 62 20 15 10 5 0 -5 -10 123456 30 25 20 15 10 5 0 -5 123456 35 flujo neto (unidades/periodo) ACUMULADOR (unidades) Periodos Momentos Tabla de datosGráficos Estructura sistémica Fórmulas ACUMULADOR: Init = 15 ACUMULADOR t+1 = ACUMULADOR t + flujo neto t flujo neto t = [1; 2; 3; 4; 5; 6] Regla CUANDO el flujo neto crece constantemente, ENTONCES el nivel del acumulador aumenta exponencialmente
![ENTORNO Flujos y Acumulación flujo neto (unidades/periodo) ACUMULADOR (unidades) Periodos Momentos Tabla de datosGráficos Estructura sistémica Fórmulas ACUMULADOR: Init = 15 ACUMULADOR t+1 = ACUMULADOR t + flujo neto t flujo neto t = [1; 2; 3; 4; 5; 6] Regla CUANDO el flujo neto crece constantemente, ENTONCES el nivel del acumulador aumenta exponencialmente](http://images.slideplayer.es/12/3469260/slides/slide_5.jpg "ENTORNO Flujos y Acumulación flujo neto (unidades/periodo) ACUMULADOR (unidades) Periodos Momentos Tabla de datosGráficos Estructura sistémica Fórmulas ACUMULADOR: Init = 15 ACUMULADOR t+1 = ACUMULADOR t + flujo neto t flujo neto t = [1; 2; 3; 4; 5; 6] Regla CUANDO el flujo neto crece constantemente, ENTONCES el nivel del acumulador aumenta exponencialmente")
6

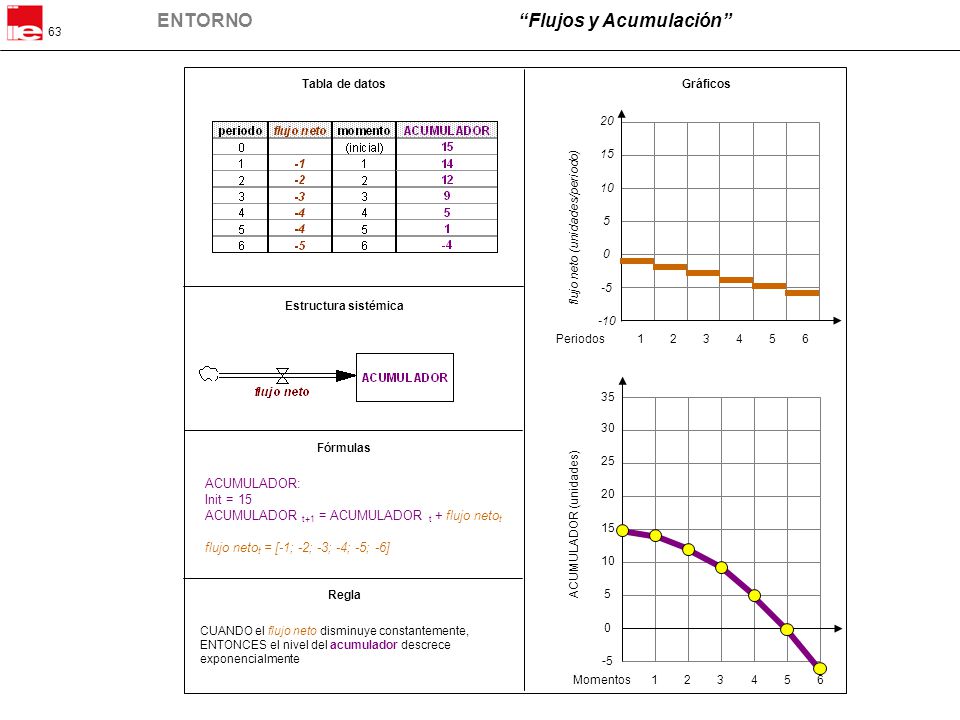

ENTORNO“Flujos y Acumulación” 63 20 15 10 5 0 -5 -10 123456 30 25 20 15 10 5 0 -5 123456 35 flujo neto (unidades/periodo) ACUMULADOR (unidades) Periodos Momentos Tabla de datosGráficos Estructura sistémica Fórmulas ACUMULADOR: Init = 15 ACUMULADOR t+1 = ACUMULADOR t + flujo neto t flujo neto t = [-1; -2; -3; -4; -5; -6] Regla CUANDO el flujo neto disminuye constantemente, ENTONCES el nivel del acumulador descrece exponencialmente
![ENTORNO Flujos y Acumulación flujo neto (unidades/periodo) ACUMULADOR (unidades) Periodos Momentos Tabla de datosGráficos Estructura sistémica Fórmulas ACUMULADOR: Init = 15 ACUMULADOR t+1 = ACUMULADOR t + flujo neto t flujo neto t = [-1; -2; -3; -4; -5; -6] Regla CUANDO el flujo neto disminuye constantemente, ENTONCES el nivel del acumulador descrece exponencialmente](http://images.slideplayer.es/12/3469260/slides/slide_6.jpg "ENTORNO Flujos y Acumulación flujo neto (unidades/periodo) ACUMULADOR (unidades) Periodos Momentos Tabla de datosGráficos Estructura sistémica Fórmulas ACUMULADOR: Init = 15 ACUMULADOR t+1 = ACUMULADOR t + flujo neto t flujo neto t = [-1; -2; -3; -4; -5; -6] Regla CUANDO el flujo neto disminuye constantemente, ENTONCES el nivel del acumulador descrece exponencialmente")
7

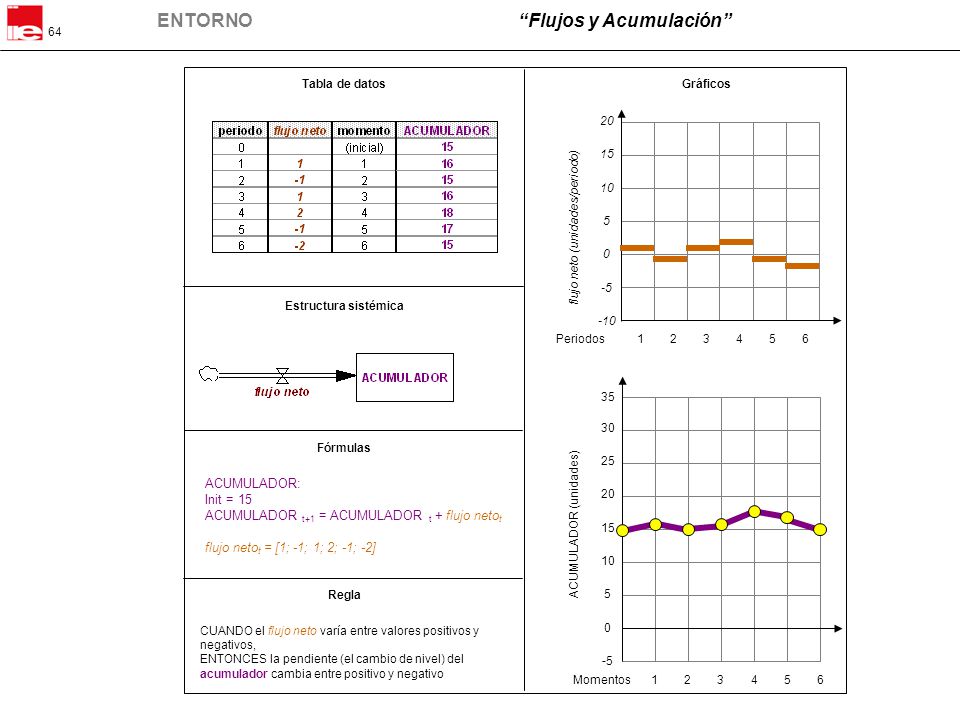

ENTORNO“Flujos y Acumulación” 64 20 15 10 5 0 -5 -10 123456 30 25 20 15 10 5 0 -5 123456 35 flujo neto (unidades/periodo) ACUMULADOR (unidades) Periodos Momentos Tabla de datosGráficos Estructura sistémica Fórmulas ACUMULADOR: Init = 15 ACUMULADOR t+1 = ACUMULADOR t + flujo neto t flujo neto t = [1; -1; 1; 2; -1; -2] Regla CUANDO el flujo neto varía entre valores positivos y negativos, ENTONCES la pendiente (el cambio de nivel) del acumulador cambia entre positivo y negativo
![ENTORNO Flujos y Acumulación flujo neto (unidades/periodo) ACUMULADOR (unidades) Periodos Momentos Tabla de datosGráficos Estructura sistémica Fórmulas ACUMULADOR: Init = 15 ACUMULADOR t+1 = ACUMULADOR t + flujo neto t flujo neto t = [1; -1; 1; 2; -1; -2] Regla CUANDO el flujo neto varía entre valores positivos y negativos, ENTONCES la pendiente (el cambio de nivel) del acumulador cambia entre positivo y negativo](http://images.slideplayer.es/12/3469260/slides/slide_7.jpg "ENTORNO Flujos y Acumulación flujo neto (unidades/periodo) ACUMULADOR (unidades) Periodos Momentos Tabla de datosGráficos Estructura sistémica Fórmulas ACUMULADOR: Init = 15 ACUMULADOR t+1 = ACUMULADOR t + flujo neto t flujo neto t = [1; -1; 1; 2; -1; -2] Regla CUANDO el flujo neto varía entre valores positivos y negativos, ENTONCES la pendiente (el cambio de nivel) del acumulador cambia entre positivo y negativo")
8

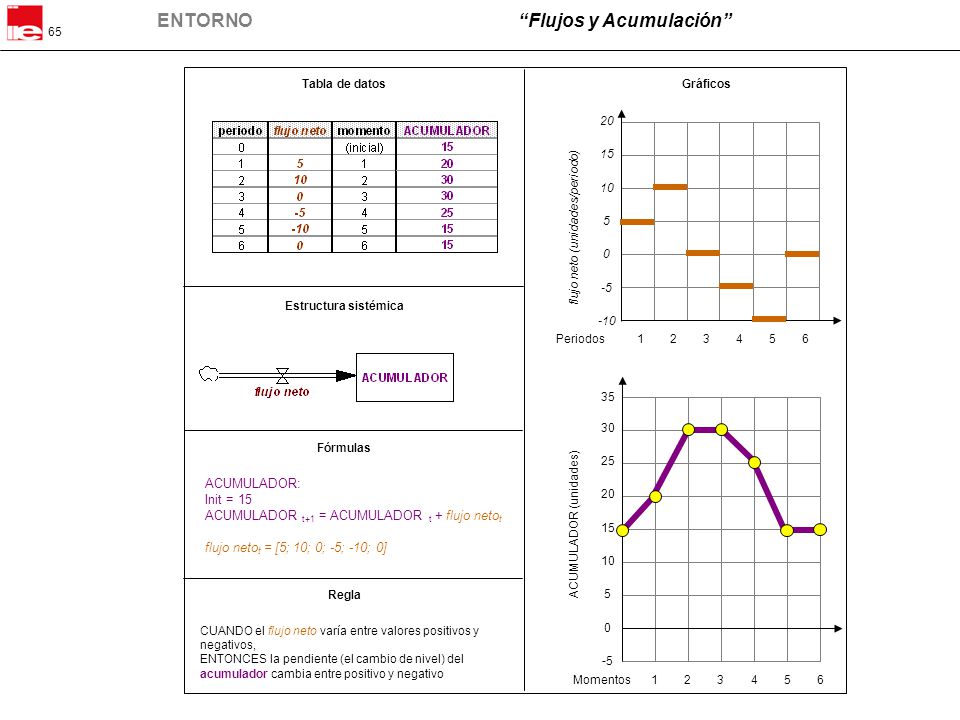

ENTORNO“Flujos y Acumulación” 65 20 15 10 5 0 -5 -10 123456 30 25 20 15 10 5 0 -5 123456 35 flujo neto (unidades/periodo) ACUMULADOR (unidades) Periodos Momentos Tabla de datosGráficos Estructura sistémica Fórmulas ACUMULADOR: Init = 15 ACUMULADOR t+1 = ACUMULADOR t + flujo neto t flujo neto t = [5; 10; 0; -5; -10; 0] Regla CUANDO el flujo neto varía entre valores positivos y negativos, ENTONCES la pendiente (el cambio de nivel) del acumulador cambia entre positivo y negativo
![ENTORNO Flujos y Acumulación flujo neto (unidades/periodo) ACUMULADOR (unidades) Periodos Momentos Tabla de datosGráficos Estructura sistémica Fórmulas ACUMULADOR: Init = 15 ACUMULADOR t+1 = ACUMULADOR t + flujo neto t flujo neto t = [5; 10; 0; -5; -10; 0] Regla CUANDO el flujo neto varía entre valores positivos y negativos, ENTONCES la pendiente (el cambio de nivel) del acumulador cambia entre positivo y negativo](http://images.slideplayer.es/12/3469260/slides/slide_8.jpg "ENTORNO Flujos y Acumulación flujo neto (unidades/periodo) ACUMULADOR (unidades) Periodos Momentos Tabla de datosGráficos Estructura sistémica Fórmulas ACUMULADOR: Init = 15 ACUMULADOR t+1 = ACUMULADOR t + flujo neto t flujo neto t = [5; 10; 0; -5; -10; 0] Regla CUANDO el flujo neto varía entre valores positivos y negativos, ENTONCES la pendiente (el cambio de nivel) del acumulador cambia entre positivo y negativo")
9

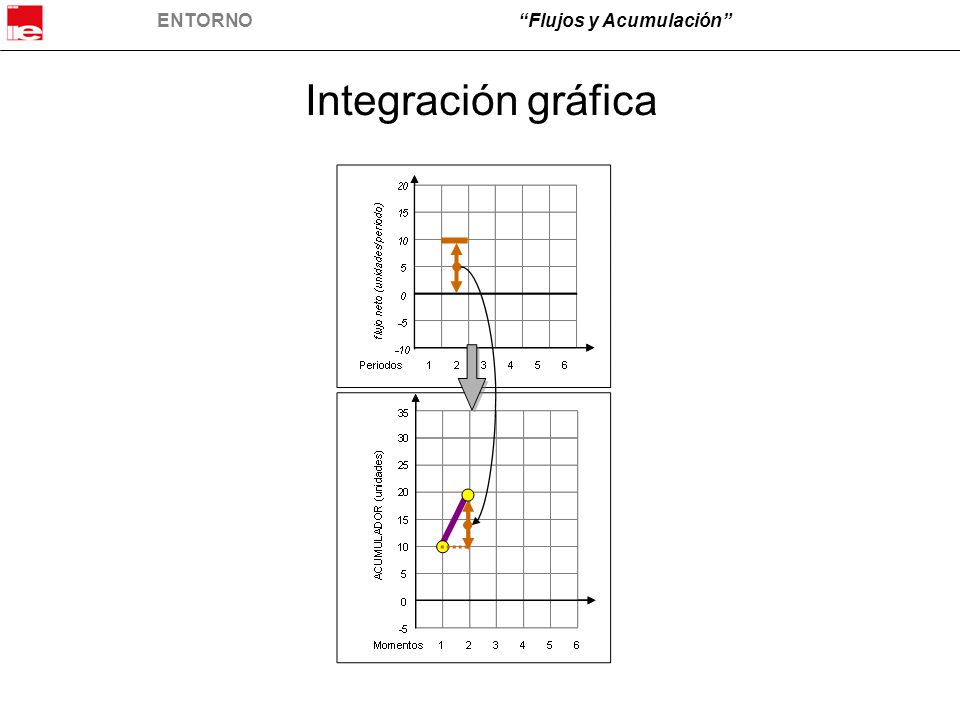

ENTORNO“Flujos y Acumulación” Integración gráfica
10

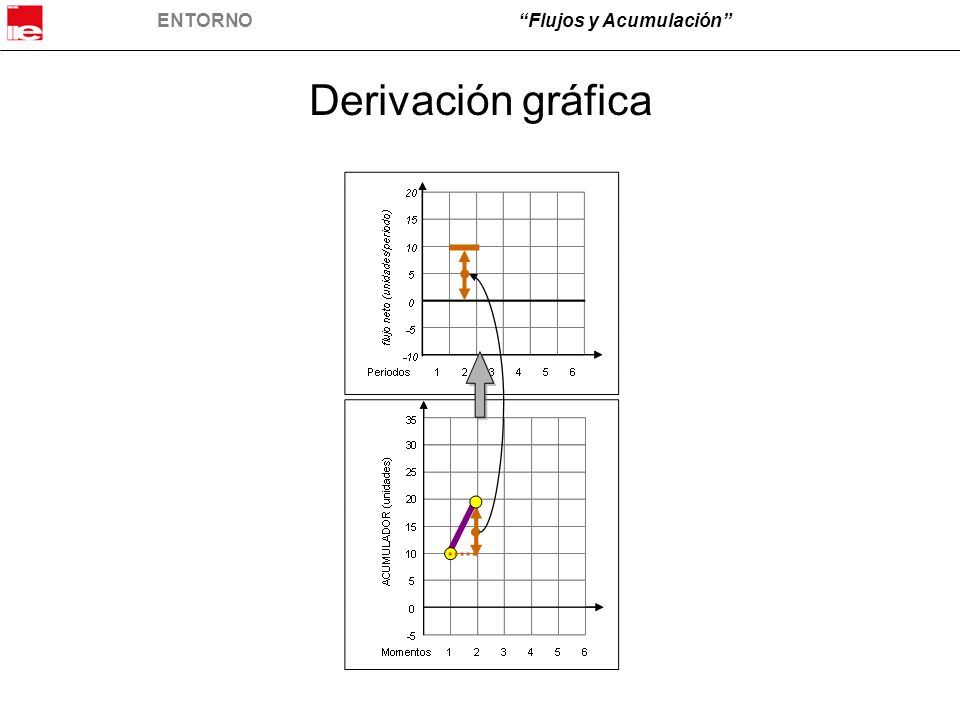

ENTORNO“Flujos y Acumulación” Derivación gráfica
