1 equipamiento de pabellón

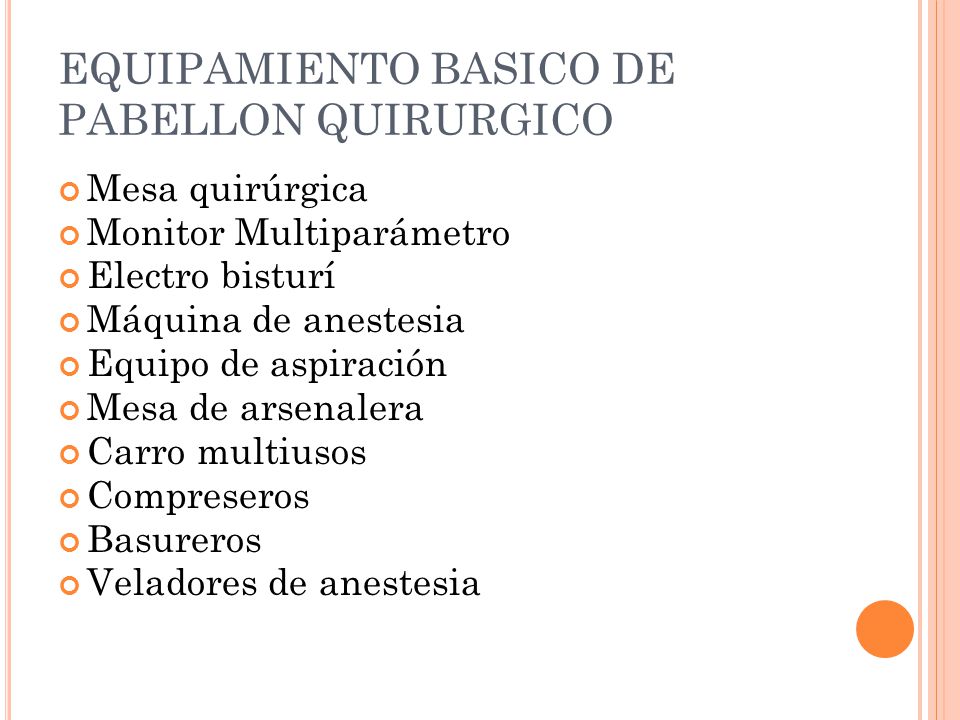

2 EQUIPAMIENTO BASICO DE PABELLON QUIRURGICO
Mesa quirúrgica Monitor Multiparámetro Electro bisturí Máquina de anestesia Equipo de aspiración Mesa de arsenalera Carro multiusos Compreseros Basureros Veladores de anestesia

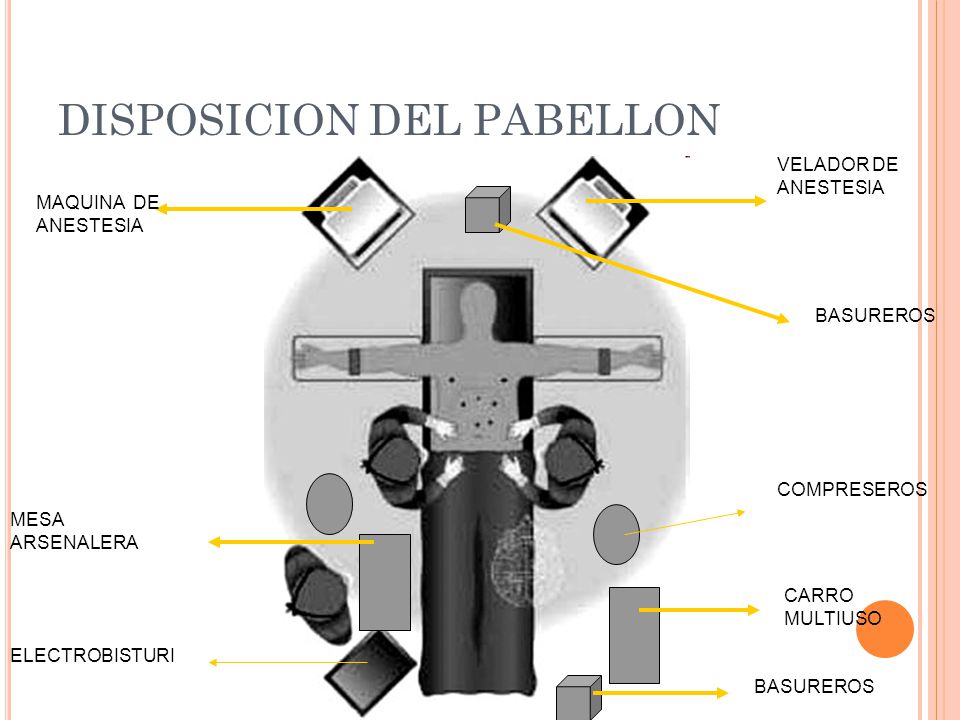

3 DISPOSICION DEL PABELLON
VELADOR DE ANESTESIA MAQUINA DE ANESTESIA BASUREROS COMPRESEROS MESA ARSENALERA CARRO MULTIUSO ELECTROBISTURI BASUREROS

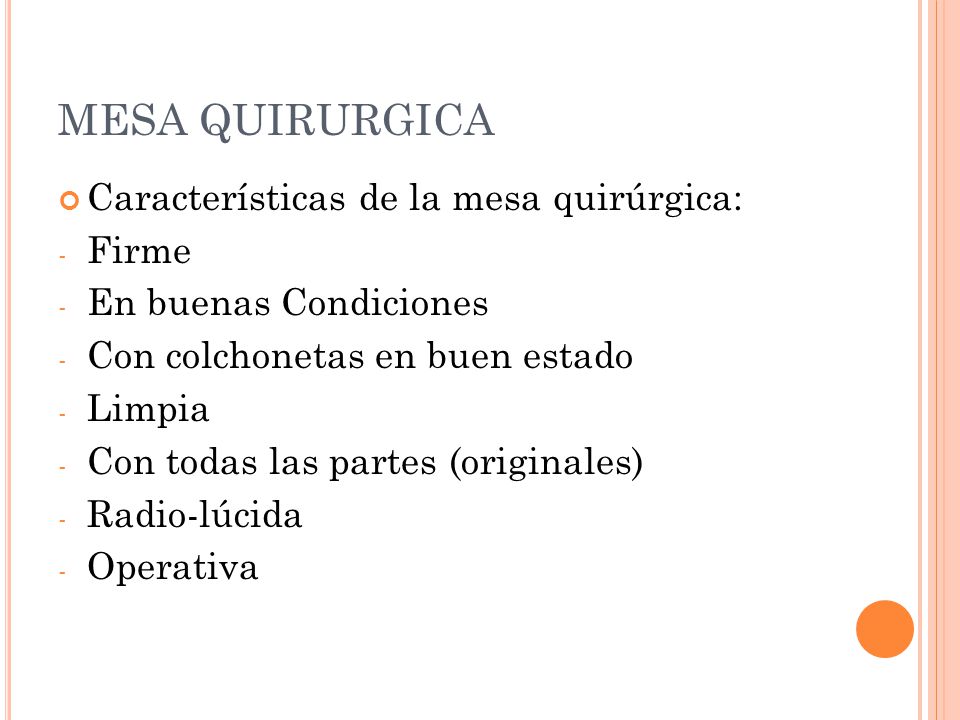

4 MESA QUIRURGICA Características de la mesa quirúrgica: Firme
En buenas Condiciones Con colchonetas en buen estado Limpia Con todas las partes (originales) Radio-lúcida Operativa

5 MESA QUIRURGICA

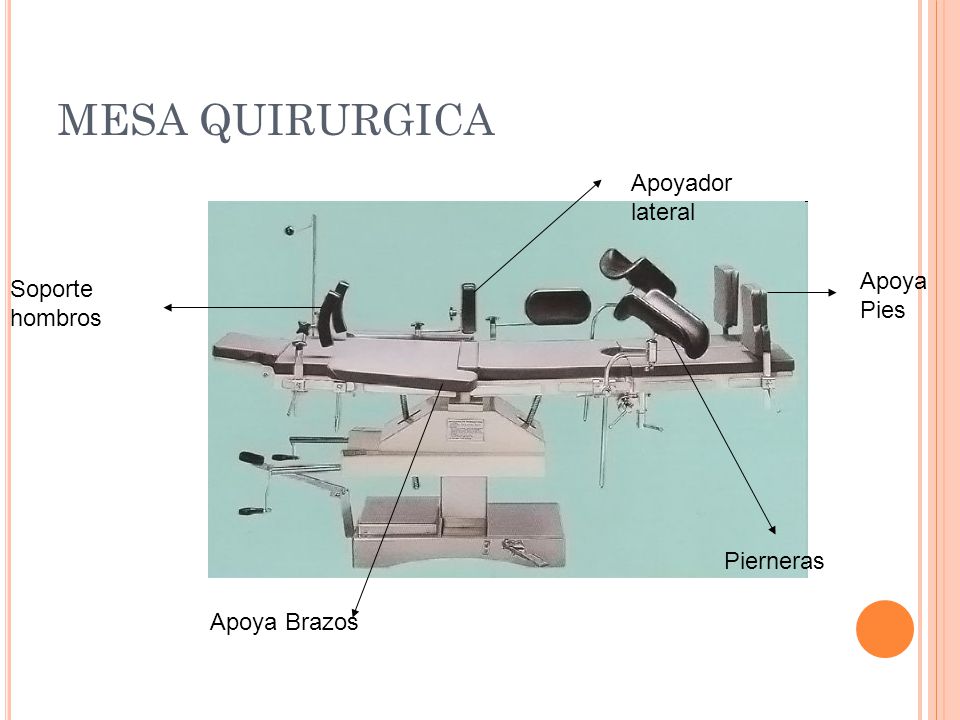

6 MESA QUIRURGICA Apoyador lateral Apoya Pies Soporte hombros Pierneras
Apoya Brazos

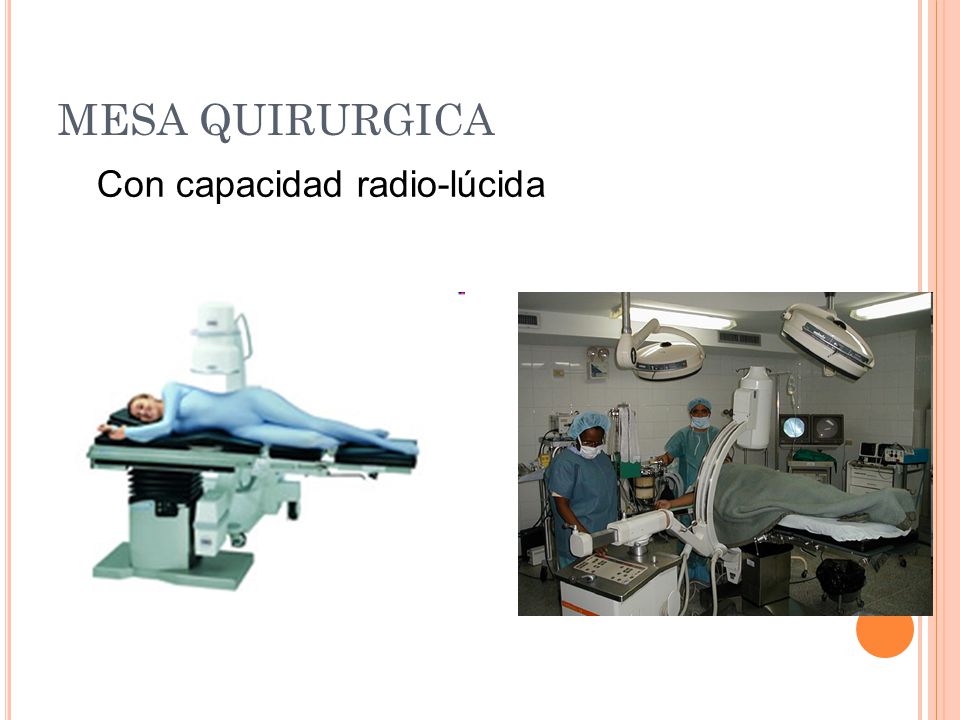

7 MESA QUIRURGICA Con capacidad radio-lúcida

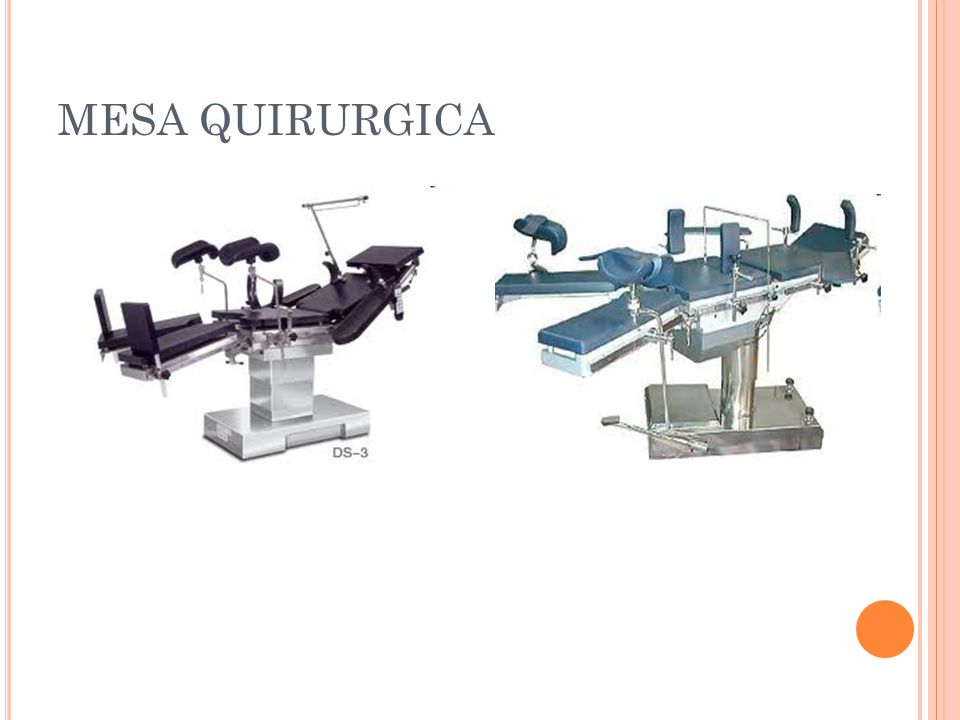

8 MESA QUIRURGICA

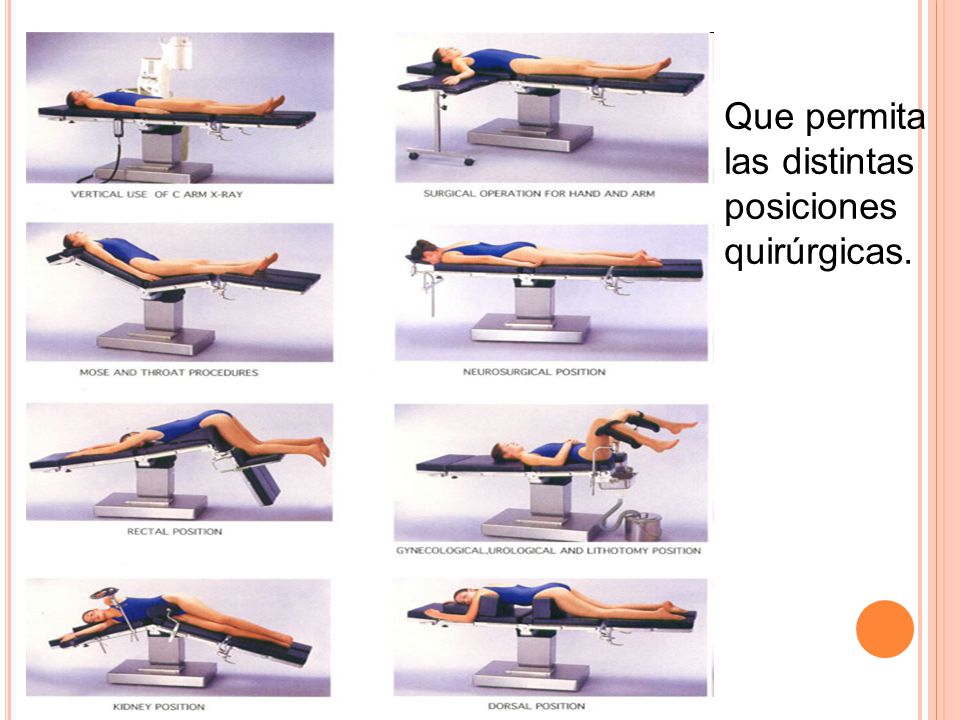

9 Que permita las distintas posiciones quirúrgicas.

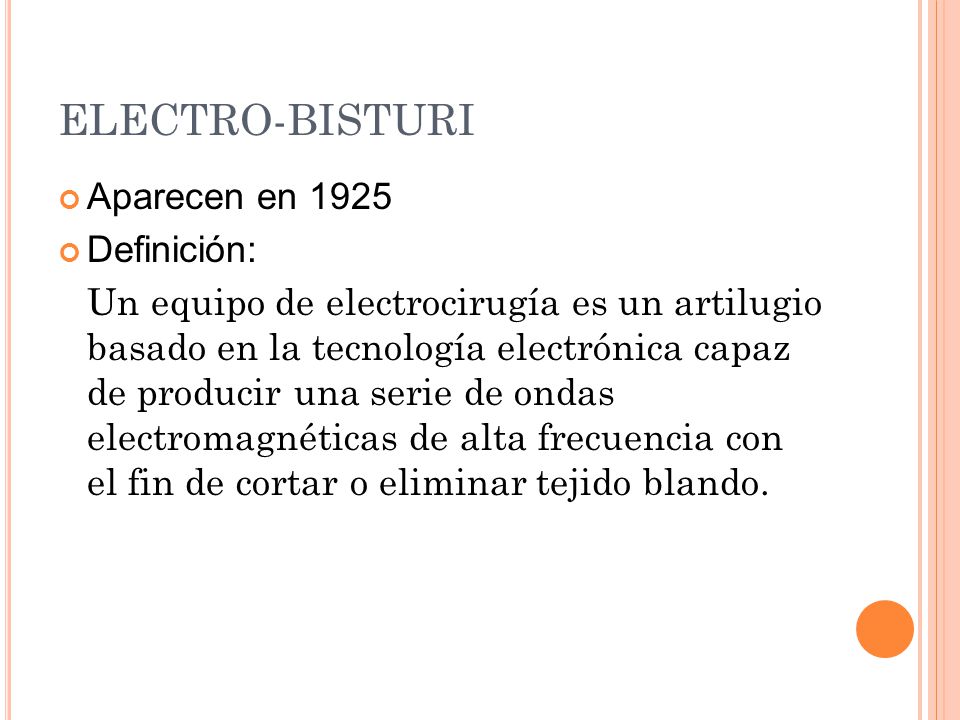

10 ELECTRO-BISTURI Aparecen en 1925 Definición:
Un equipo de electrocirugía es un artilugio basado en la tecnología electrónica capaz de producir una serie de ondas electromagnéticas de alta frecuencia con el fin de cortar o eliminar tejido blando.

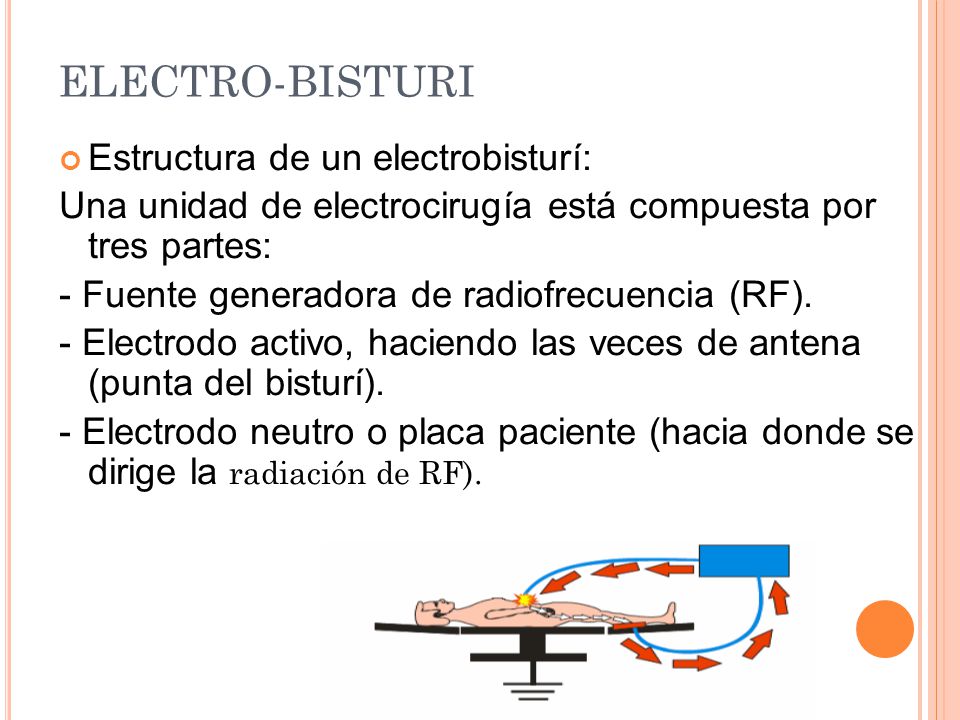

11 ELECTRO-BISTURI Estructura de un electrobisturí:
Una unidad de electrocirugía está compuesta por tres partes: - Fuente generadora de radiofrecuencia (RF). - Electrodo activo, haciendo las veces de antena (punta del bisturí). - Electrodo neutro o placa paciente (hacia donde se dirige la radiación de RF).

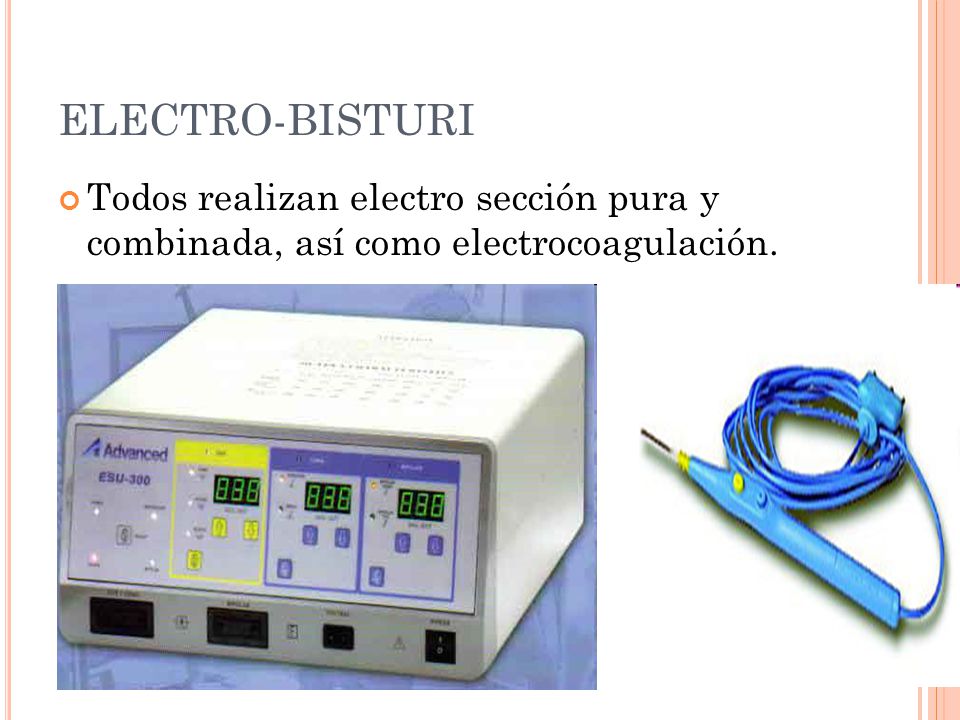

12 ELECTRO-BISTURI Todos realizan electro sección pura y combinada, así como electrocoagulación.

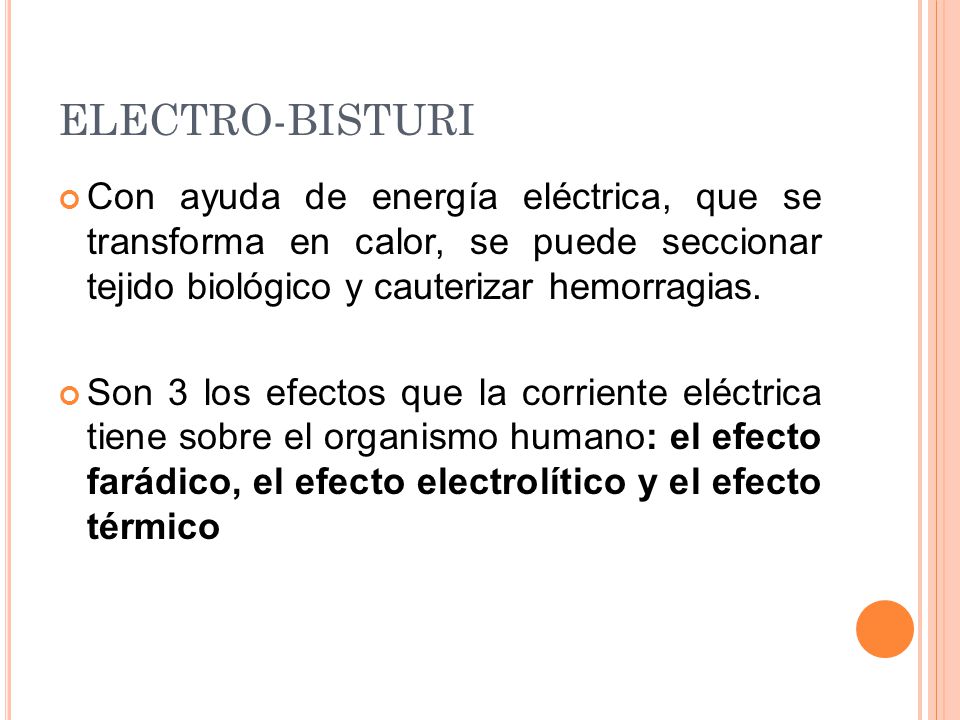

13 ELECTRO-BISTURI Con ayuda de energía eléctrica, que se transforma en calor, se puede seccionar tejido biológico y cauterizar hemorragias. Son 3 los efectos que la corriente eléctrica tiene sobre el organismo humano: el efecto farádico, el efecto electrolítico y el efecto térmico

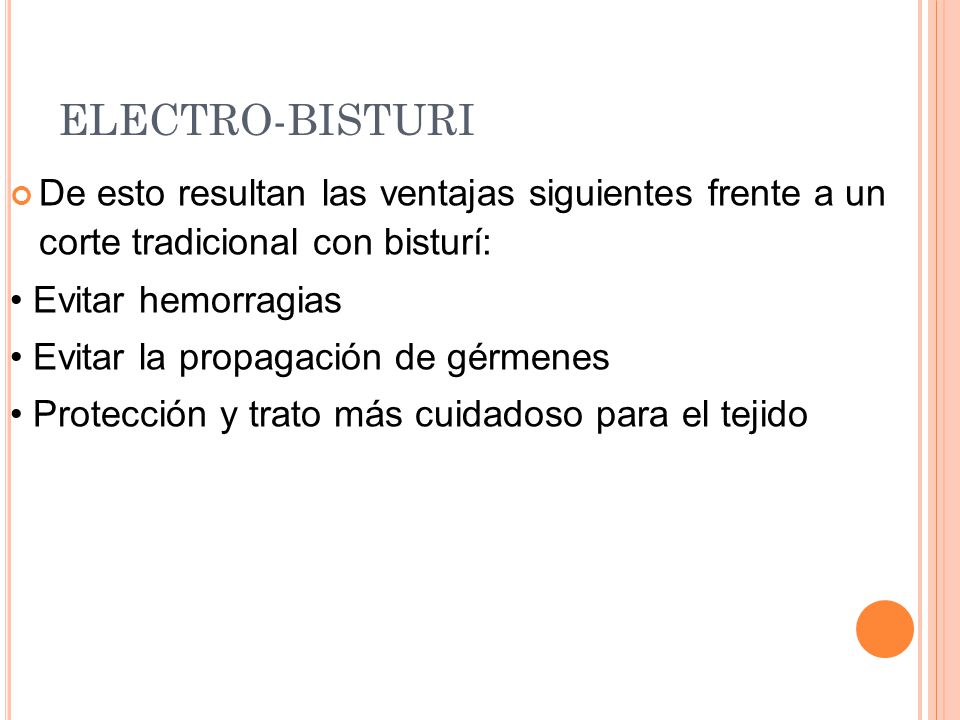

14 ELECTRO-BISTURI De esto resultan las ventajas siguientes frente a un corte tradicional con bisturí: • Evitar hemorragias • Evitar la propagación de gérmenes • Protección y trato más cuidadoso para el tejido

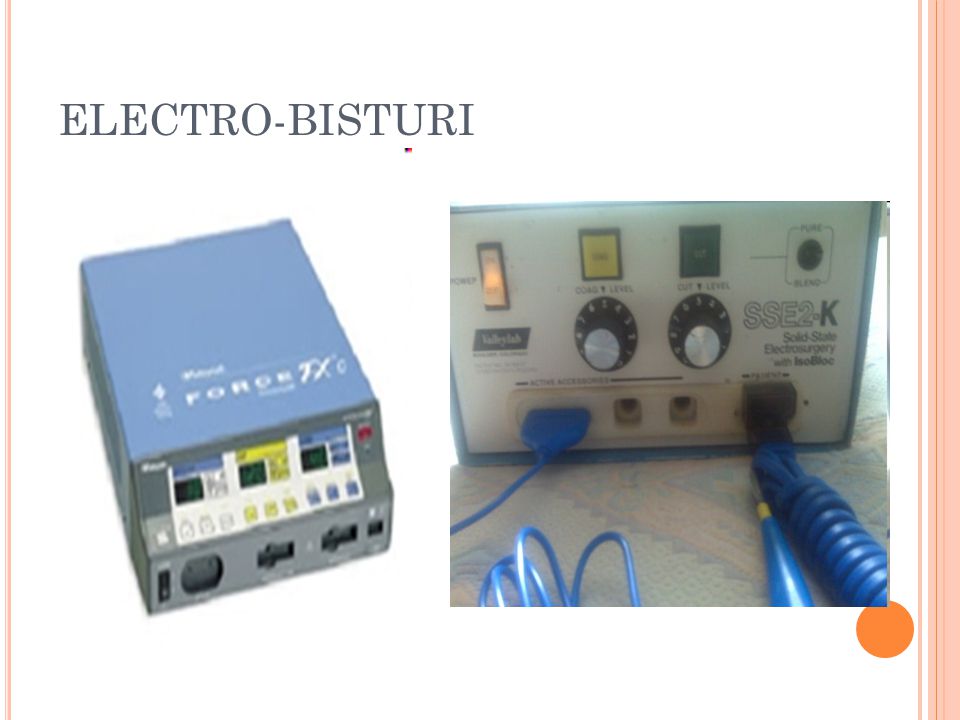

15 ELECTRO-BISTURI

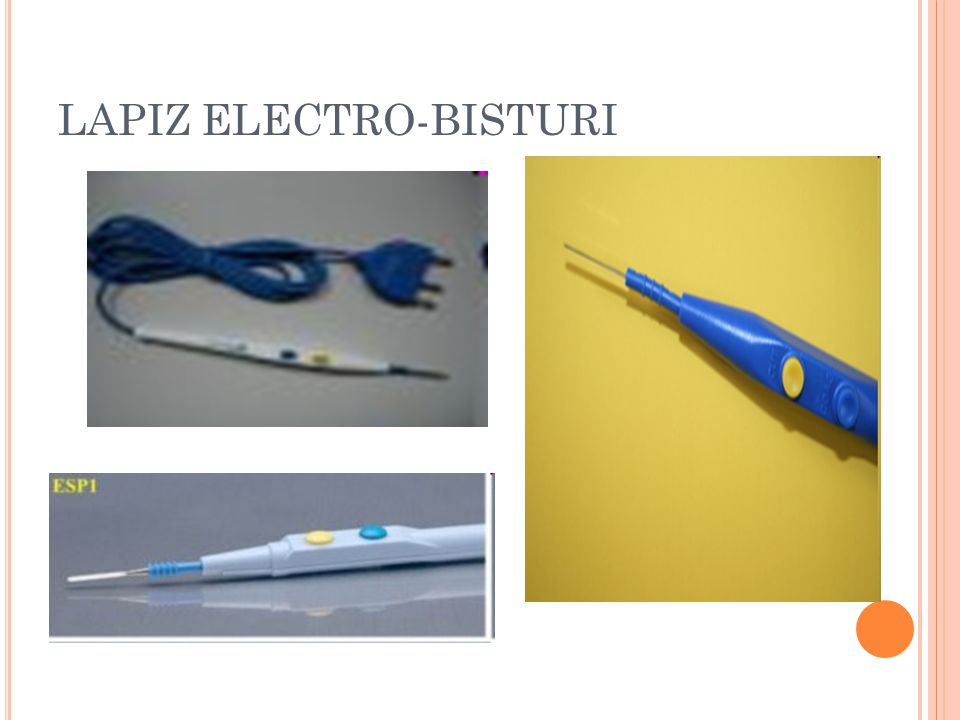

16 LAPIZ ELECTRO-BISTURI

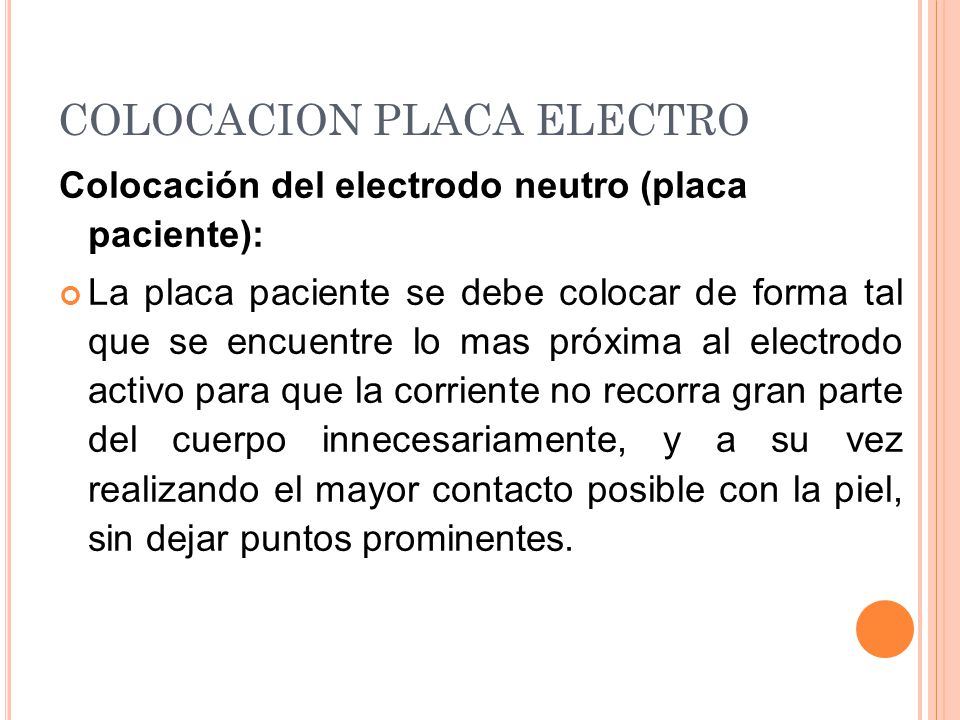

17 COLOCACION PLACA ELECTRO
Colocación del electrodo neutro (placa paciente): La placa paciente se debe colocar de forma tal que se encuentre lo mas próxima al electrodo activo para que la corriente no recorra gran parte del cuerpo innecesariamente, y a su vez realizando el mayor contacto posible con la piel, sin dejar puntos prominentes.

18 COLOCACION PLACA ELECTRO

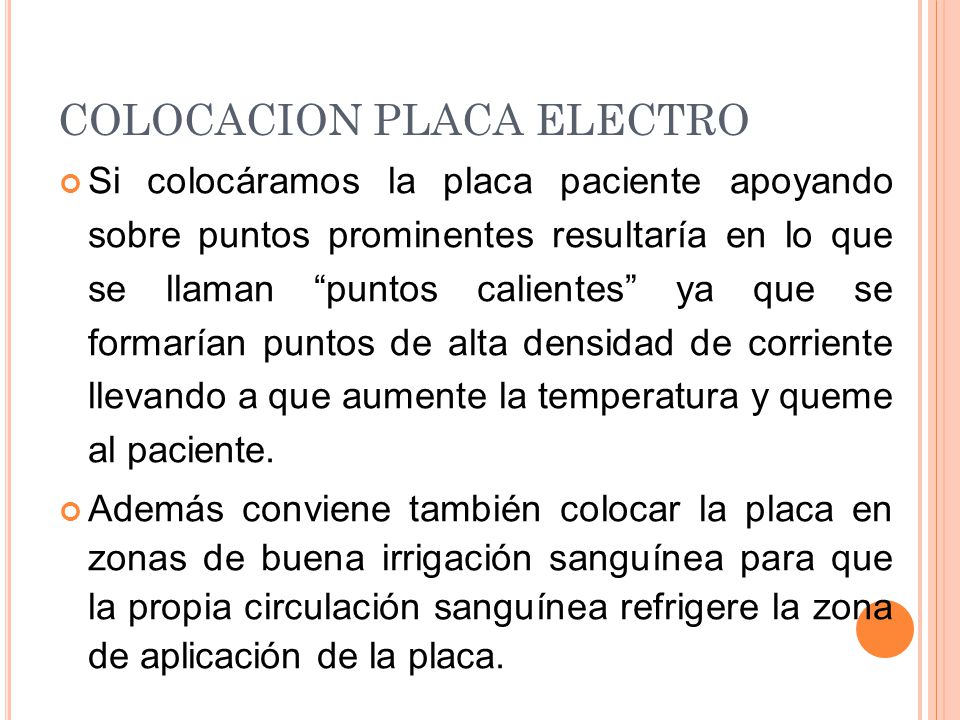

19 COLOCACION PLACA ELECTRO
Si colocáramos la placa paciente apoyando sobre puntos prominentes resultaría en lo que se llaman “puntos calientes” ya que se formarían puntos de alta densidad de corriente llevando a que aumente la temperatura y queme al paciente. Además conviene también colocar la placa en zonas de buena irrigación sanguínea para que la propia circulación sanguínea refrigere la zona de aplicación de la placa.

20 COLOCACION PLACA ELECTRO

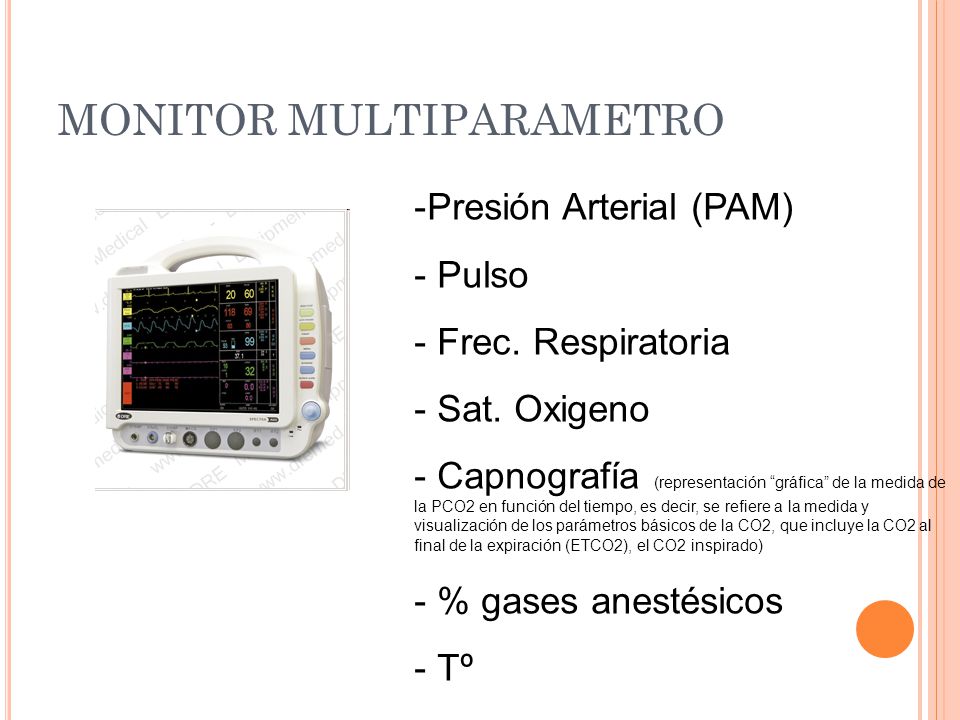

21 MONITOR MULTIPARAMETRO
Presión Arterial (PAM) Pulso Frec. Respiratoria Sat. Oxigeno Capnografía (representación “gráfica” de la medida de la PCO2 en función del tiempo, es decir, se refiere a la medida y visualización de los parámetros básicos de la CO2, que incluye la CO2 al final de la expiración (ETCO2), el CO2 inspirado) % gases anestésicos Tº

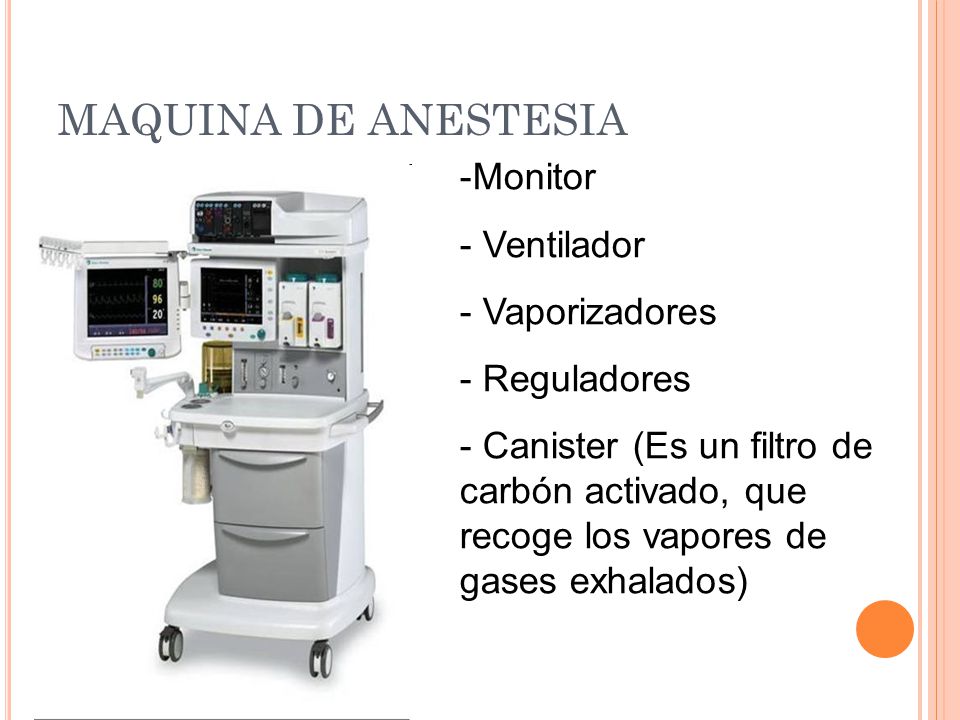

22 MAQUINA DE ANESTESIA Monitor Ventilador Vaporizadores Reguladores
Canister (Es un filtro de carbón activado, que recoge los vapores de gases exhalados)

23 CARROS MULTIUSOS

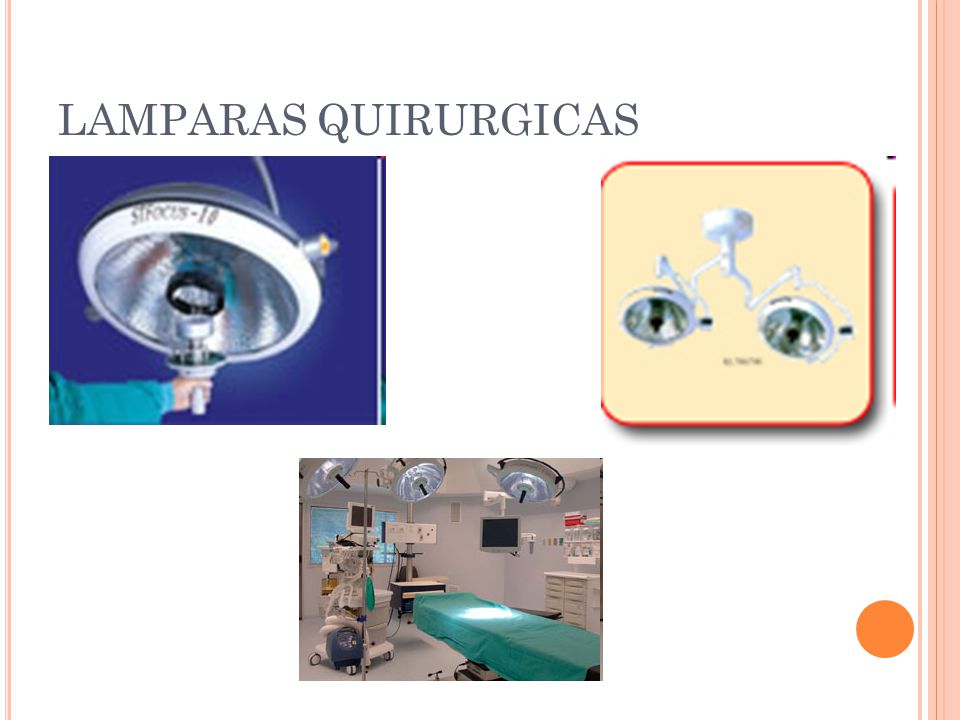

24 LAMPARAS QUIRURGICAS

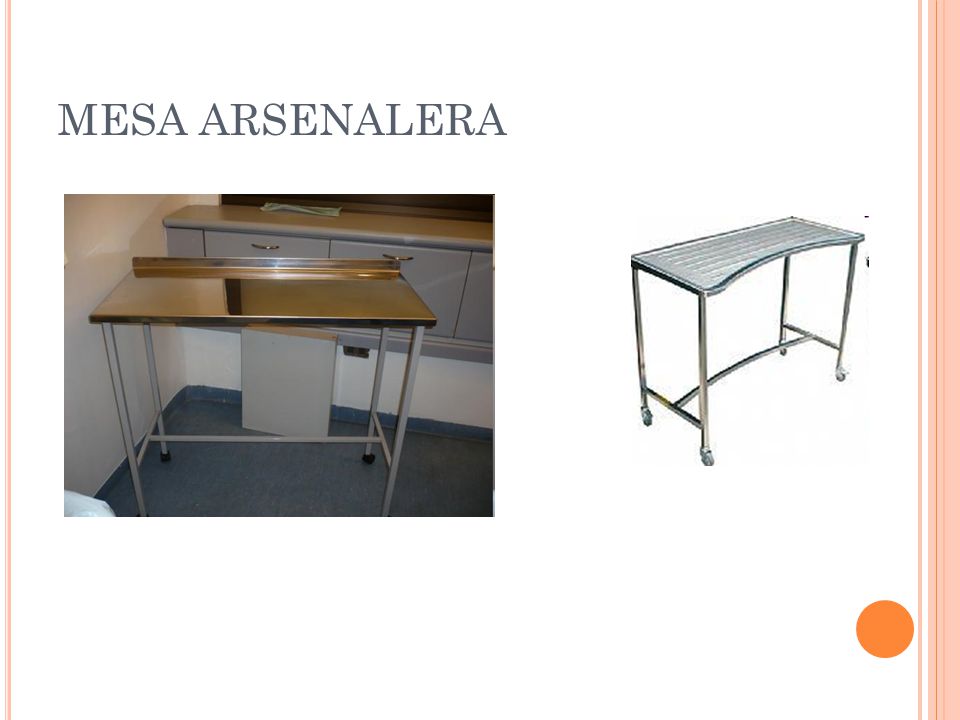

25 MESA ARSENALERA

26 BASUREROS Y COMPRESEROS
Separar las compresas de la basura
