MÓDULO CALIDAD EN SERIE

Presentación del tema: "MÓDULO CALIDAD EN SERIE"— Transcripción de la presentación:

1 MÓDULO CALIDAD EN SERIE
SOLUCIÓN DE PROBLEMAS 2 MÓDULO CALIDAD EN SERIE

2 REGLAS DEL JUEGO Llegar a tiempo a la reunión
Apagar o silenciar los celulares Respetar el uso de la palabra. Controlar el tiempo de las intervenciones. Ser claro y concreto a la hora de intervenir. Permanecer en el auditorio Atender las instrucciones de quienes dirigen el taller.

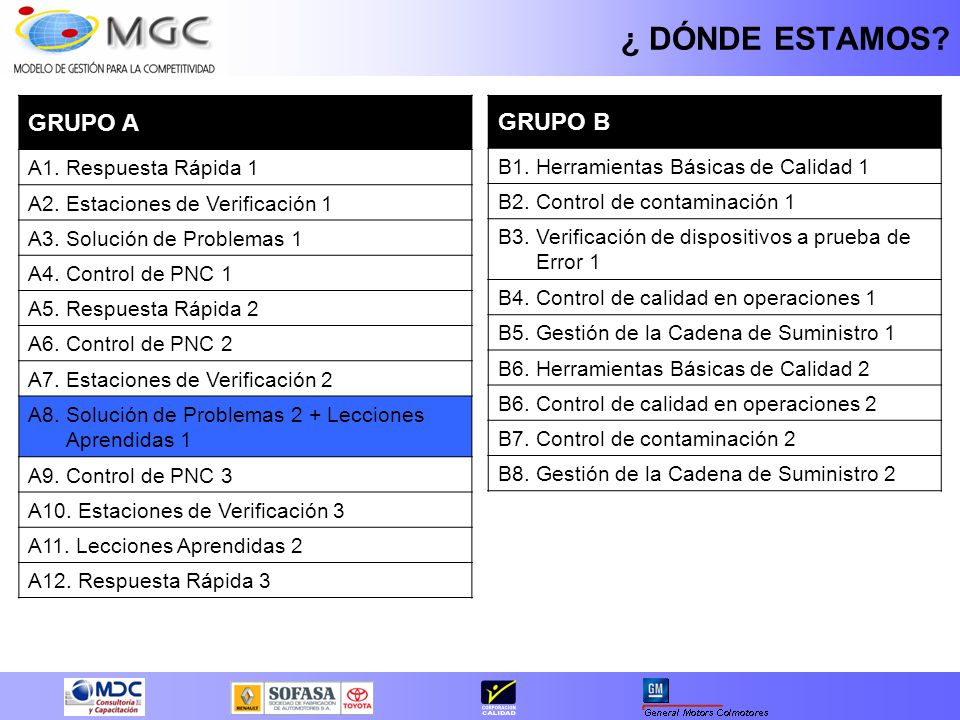

3 ¿ DÓNDE ESTAMOS? GRUPO A GRUPO B B1. Herramientas Básicas de Calidad 1
A1. Respuesta Rápida 1 A2. Estaciones de Verificación 1 A3. Solución de Problemas 1 A4. Control de PNC 1 A5. Respuesta Rápida 2 A6. Control de PNC 2 A7. Estaciones de Verificación 2 A8. Solución de Problemas 2 + Lecciones Aprendidas 1 A9. Control de PNC 3 A10. Estaciones de Verificación 3 A11. Lecciones Aprendidas 2 A12. Respuesta Rápida 3 GRUPO B B1. Herramientas Básicas de Calidad 1 B2. Control de contaminación 1 B3. Verificación de dispositivos a prueba de Error 1 B4. Control de calidad en operaciones 1 B5. Gestión de la Cadena de Suministro 1 B6. Herramientas Básicas de Calidad 2 B6. Control de calidad en operaciones 2 B7. Control de contaminación 2 B8. Gestión de la Cadena de Suministro 2

4 Dirección de Investigación
REFLEXIÓN ESTAMOS IDENTIFICANDO LOS PROBLEMAS? 6 5 4 3 2 1 Se puede ver No se puede ver Dirección de Investigación Flujo de Producción DEBO REVISAR PRIMERO LAS LECCIONES APRENDIDAS 1. Detalles del Problema Descripción del problema precisando todos los elementos conocidos Identificar: Piezas (lotes) afectadas Piezas (lotes) sospechosos ¿El problema es recurrente?  SI  NO 4

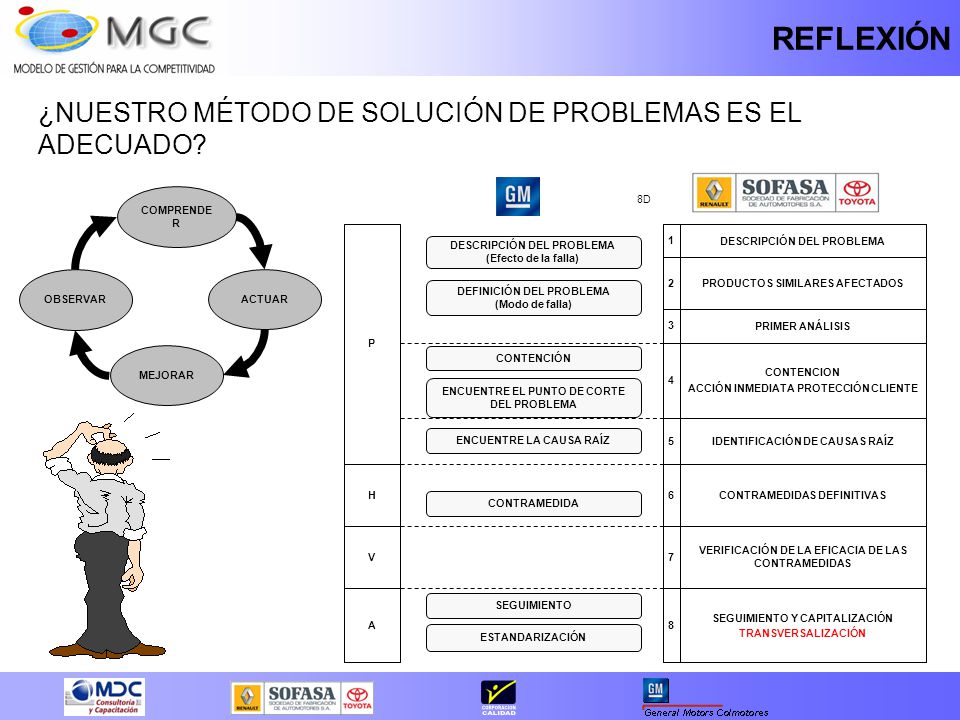

5 REFLEXIÓN ¿NUESTRO MÉTODO DE SOLUCIÓN DE PROBLEMAS ES EL ADECUADO? 5 3
2 PRIMER ANÁLISIS A V H P 1 DESCRIPCIÓN DEL PROBLEMA PRODUCTOS SIMILARES AFECTADOS 4 CONTENCION ACCIÓN INMEDIATA PROTECCIÓN CLIENTE 5 IDENTIFICACIÓN DE CAUSAS RAÍZ 6 CONTRAMEDIDAS DEFINITIVAS 7 VERIFICACIÓN DE LA EFICACIA DE LAS CONTRAMEDIDAS 8 SEGUIMIENTO Y CAPITALIZACIÓN TRANSVERSALIZACIÓN (Efecto de la falla) DEFINICIÓN DEL PROBLEMA (Modo de falla) CONTENCIÓN ENCUENTRE EL PUNTO DE CORTE DEL PROBLEMA ENCUENTRE LA CAUSA RAÍZ CONTRAMEDIDA SEGUIMIENTO ESTANDARIZACIÓN 8D COMPRENDER OBSERVAR ACTUAR MEJORAR 5

6 REFLEXIÓN ESTAMOS PRIORIZANDO LOS PROBLEMAS? 6

7 ¡¡Aqui occurrió el problema!!
REFLEXIÓN ¿ESTAMOS VERIFICANDO LA EFICACIA DE LAS ACCIONES CORRECTIVAS? ¡¡Aqui occurrió el problema!! E.V. EN PROCESO E.V. FINAL E. CARE FIRE WALL CLIENTE No-Conformes No-Conformes 1 2 3 4 5 6 No-Conformes 1 2 3 4 5 6 No-Conformes 1 2 3 4 5 6 1 2 3 4 5 6 Aplicación Acción Correctiva ¡¡La acción correctiva es efectiva!! ¡¡E.V. En Proceso es efectiva!! ¡¡E.V. Final es efectiva!! Instalación CARE ¡¡La medida de contención es efectiva!!

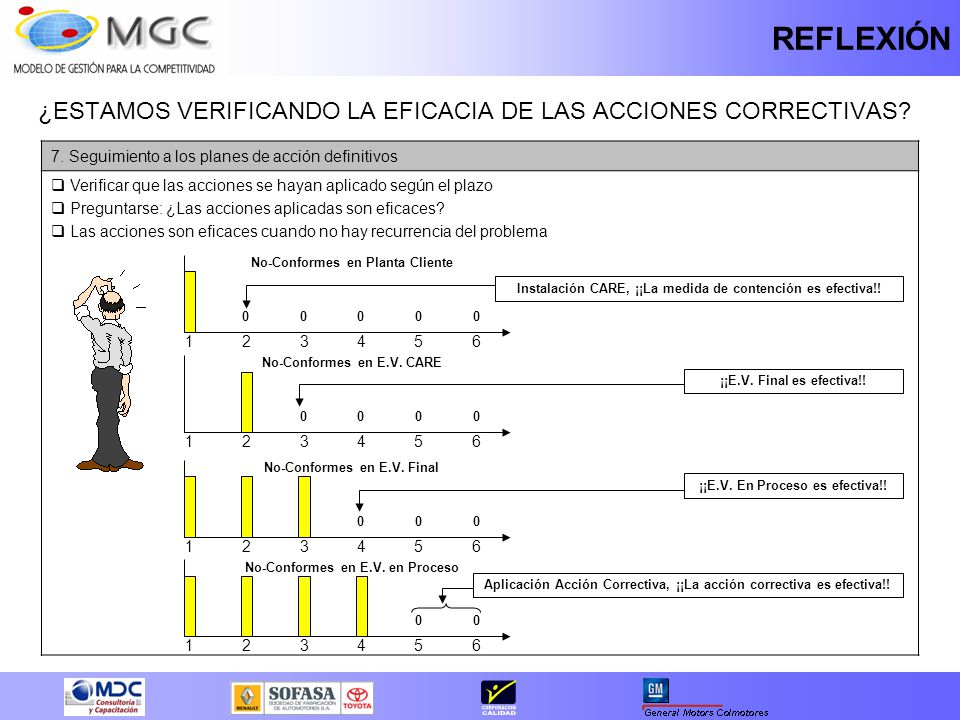

8 REFLEXIÓN ¿ESTAMOS VERIFICANDO LA EFICACIA DE LAS ACCIONES CORRECTIVAS? 7. Seguimiento a los planes de acción definitivos Verificar que las acciones se hayan aplicado según el plazo Preguntarse: ¿Las acciones aplicadas son eficaces? Las acciones son eficaces cuando no hay recurrencia del problema Instalación CARE, ¡¡La medida de contención es efectiva!! No-Conformes en Planta Cliente 1 2 3 4 5 6 ¡¡E.V. Final es efectiva!! No-Conformes en E.V. CARE 1 2 3 4 5 6 ¡¡E.V. En Proceso es efectiva!! No-Conformes en E.V. Final 1 2 3 4 5 6 Aplicación Acción Correctiva, ¡¡La acción correctiva es efectiva!! No-Conformes en E.V. en Proceso 1 2 3 4 5 6 8

9 TABLA DE TRANSVERSALIZACIÓN
REFLEXIÓN ...Y ¿TRANSVERSALIZAMOS LAS ACCIONES? Poner al día la documentación de acuerdo con con las acciones aplicadas en la etapa 6 Transversalizar: aplicar las acciones definitivas (etapa 6) en los productos con riesgo identificados en la etapa 2 Generalizar y capitalizar para proyectos futuros (AMEF). 8. Acciones de seguimiento Producto / Referencia ... 21/05/2006 Falta Material 15/02/2006 Tuerca inversa 11/12/2005 Soldadura incompleta I H G F E D C B A Fecha Defecto o incidente TABLA DE TRANSVERSALIZACIÓN Producto sin riesgo Producto con riesgo, contramedidas aplicadas Producto con riesgo, sin aplicar contramedidas Producto donde se encontró el problema 9

10 SEGUIMIENTO DE LA HERRAMIENTA
Auditoria de solución de problemas

11 Recuerdan el video del monumento a Jefferson?
EL MÉTODO 5-PORQUÉS Recuerdan el video del monumento a Jefferson? Cuando León Semana 15 Quién Acción Por qué ? Qué Acción Qué Retrasar el inicio de la iluminación del monumento a una hora después de la puesta del sol Problema Por qué ? Lavado frecuente de las piedras Excrementos de pájaro en el edificio Por qué ? Hay muchos pájaros en el edificio Por qué ? Hay mucho alimento (arañas) Por qué ? Arañas atraídas por cientos de insectos Por qué ? Insectos excitados al atardecer son atraídos por la iluminación del monumento Por qué ? La piedra se esta desintegrando ¿Cual era el efecto? Quantify… ¡La piedra tiene agujeros! Pág. 11 5 / 6 July RPS Introductory Course

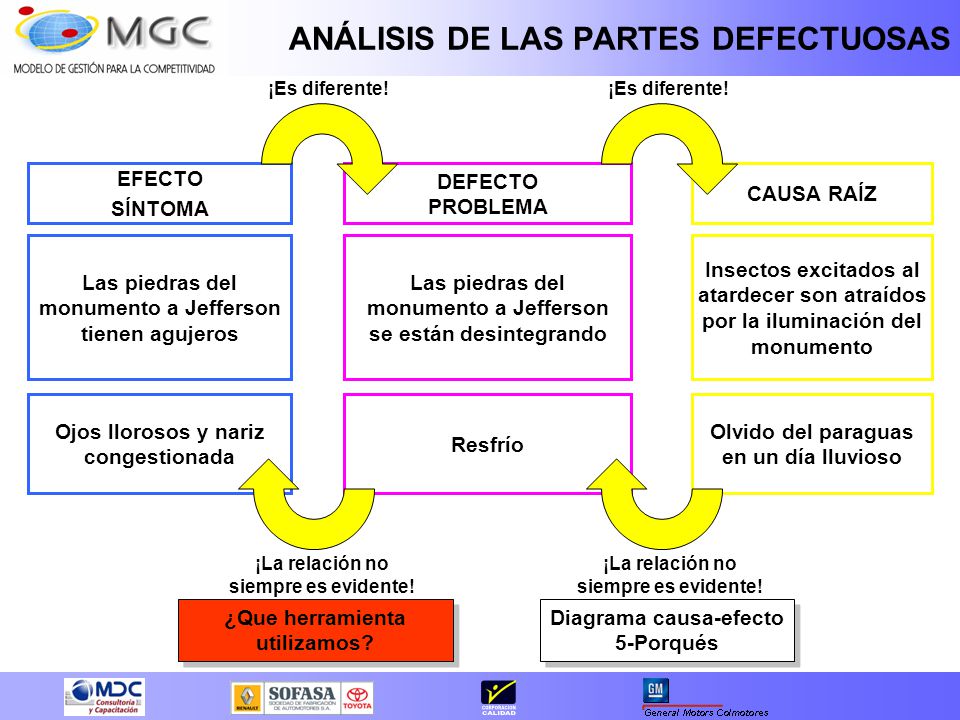

12 ANÁLISIS DE LAS PARTES DEFECTUOSAS
¡Es diferente! ¡Es diferente! EFECTO SÍNTOMA DEFECTO PROBLEMA CAUSA RAÍZ Las piedras del monumento a Jefferson tienen agujeros Las piedras del monumento a Jefferson se están desintegrando Insectos excitados al atardecer son atraídos por la iluminación del monumento Ojos llorosos y nariz congestionada Resfrío Olvido del paraguas en un día lluvioso Siguiendo con el ejemplo del Monumento a Jefferson: El efecto “Las piedras del monumento a Jefferson tienen agujeros”, es causado por un defecto o problema [hacer click] “Las piedras del monumento a Jefferson se están desintegrando”, es decir, [hacer click] ¡¡el efecto es diferente al defecto!!. Así como la causa raíz [hacer click] “Insectos excitados al atardecer son atraídos por la iluminación del monumento” es diferente [hacer click]. Viendo otro ejemplo [hacer click] un simple resfrío nos puede ayudar a ilustrar esto. Pero la relación entre el problema “resfrío” no siempre es evidente con la causa raíz [hacer click], para esto tenemos herramientas como el Diagrama causa-efecto y los 5-Porqués [hacer click]. También, la relación entre el efecto (cliente) con el problema o defecto no es evidente [hacer click] sobre todo con productos complejos como las autopartes, entontonces... ¿Que herramienta utilizamos? [hacer click y pasar a la siguiente diapositiva] ¡La relación no siempre es evidente! ¡La relación no siempre es evidente! ¿Que herramienta utilizamos? Diagrama causa-efecto 5-Porqués

13 ANÁLISIS DE PARTES DEFECTUOSAS
Efecto: Faro con agua o condensación de agua ¿Agua entra al interior? Test del chorro de agua: Orientar un chorro de agua en el cristal del faro SI Problema: junta entre materiales dañada NO NO ¿Bien? Problema: Mal montaje de la tapa trasera Verificar montaje de la tapa trasera SI NO ¿Bien? Problema: Mal montaje del corrector de altura Verificar montaje del corrector altura SI NO ¿Bien? Problema: Mal recorrido del cableado Verificar posición del cableado SI SI ¿obstruidos? Problema: Obstrucción de los orificios de aireación Verificar orificios de aireación NO Defecto no reproducible: llevar a indicador y tratamiento de DNR. Buscar causa raíz

14 GRACIAS POR SU ATENCIÓN
Pág. 14
