1 Solar térmica – la energía del futuro

2 Paradigma Ibérica Sistemas ecológicos de calefacción

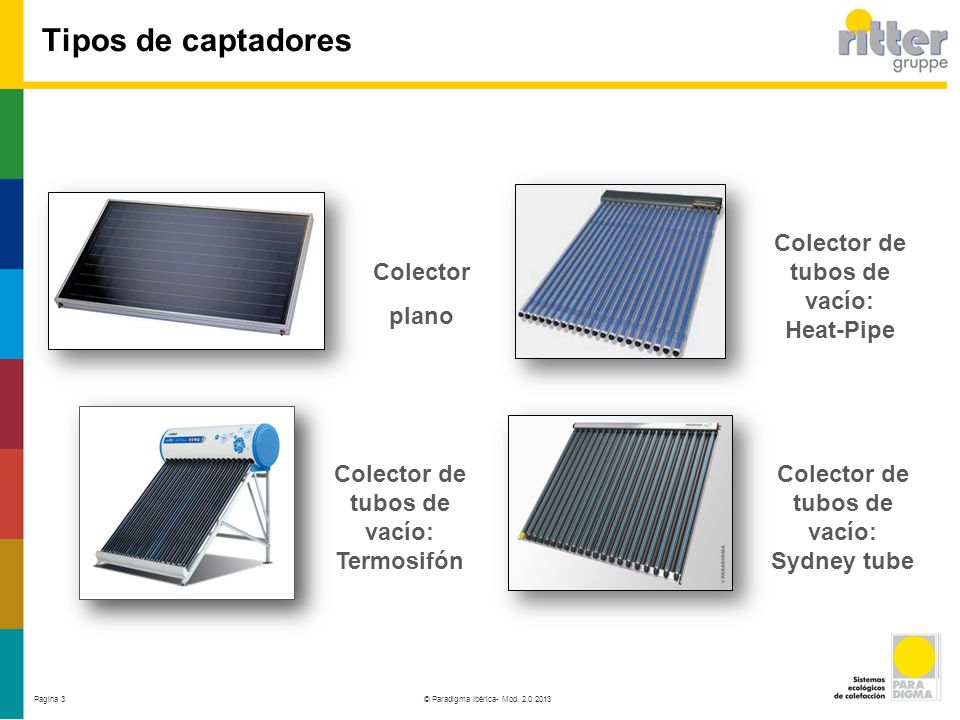

3 Tipos de captadores Colector de tubos de vacío: Heat-Pipe Colector
plano Aussage – Intension: Wie bei meiner Thermoskanne … hält gut die Wärme. Anders gesagt: … Hintergründe: … Weitere Infos: Planungshandbuch, Preisliste, Produktbroschüren, Technische Hinweise Colector de tubos de vacío: Termosifón Colector de tubos de vacío: Sydney tube

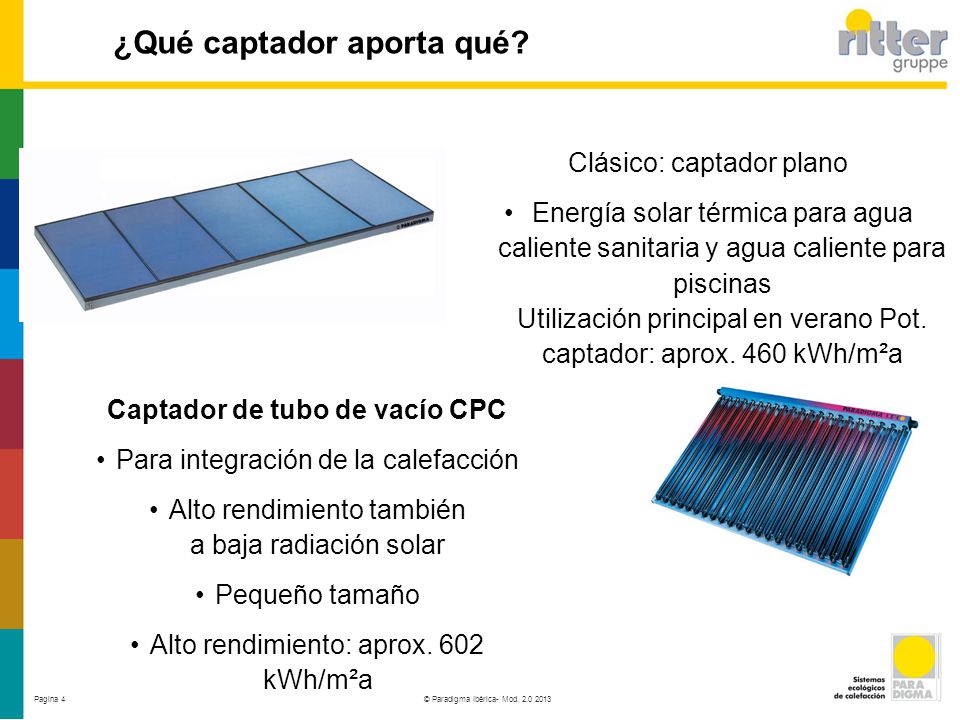

4 ¿Qué captador aporta qué?
Clásico: captador plano Energía solar térmica para agua caliente sanitaria y agua caliente para piscinas Utilización principal en verano Pot. captador: aprox. 460 kWh/m²a Captador de tubo de vacío CPC Para integración de la calefacción Alto rendimiento también a baja radiación solar Pequeño tamaño Alto rendimiento: aprox kWh/m²a

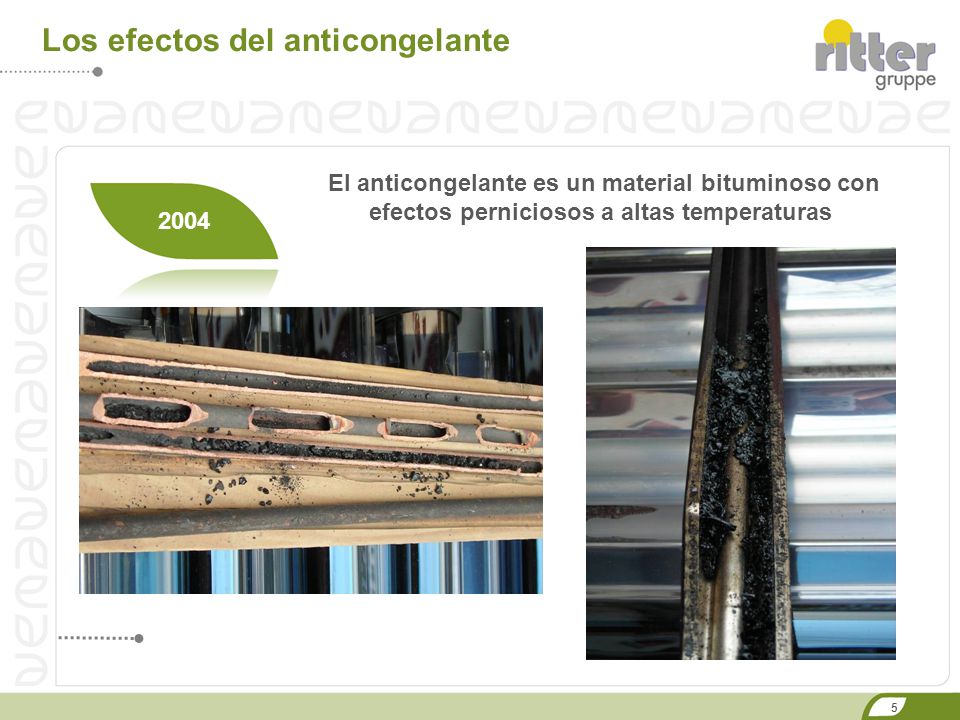

5 Los efectos del anticongelante
El anticongelante es un material bituminoso con efectos perniciosos a altas temperaturas 2004

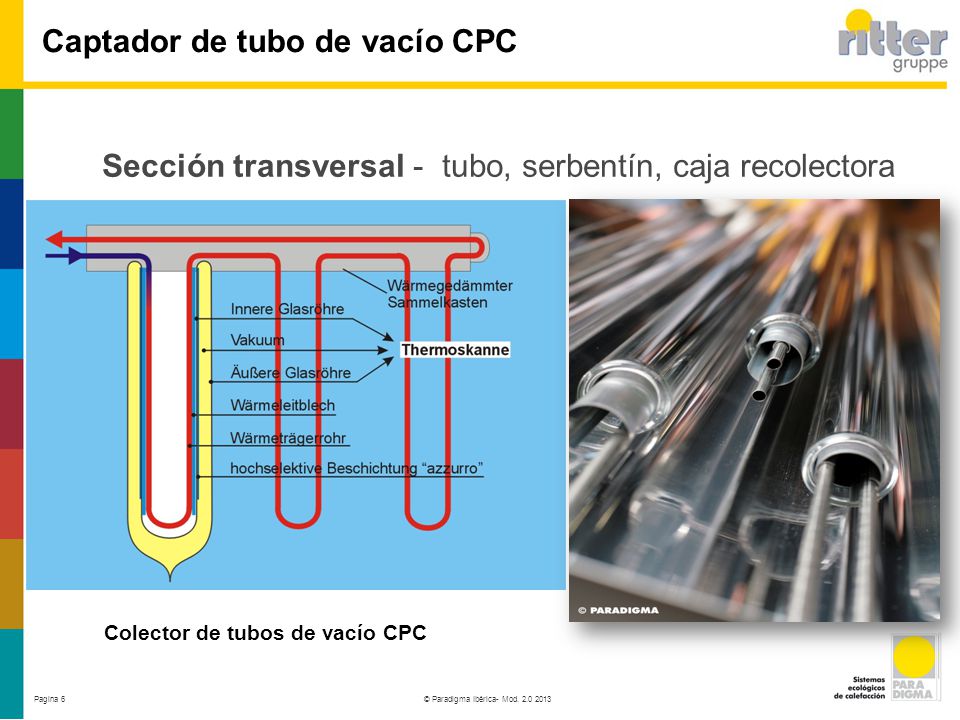

6 Captador de tubo de vacío CPC
Sección transversal - tubo, serbentín, caja recolectora Colector de tubos de vacío CPC

7 Efectos del hielo en el captador
Sistema AQUA de energía solar térmica sin anticongelante, con función antihielo 2004

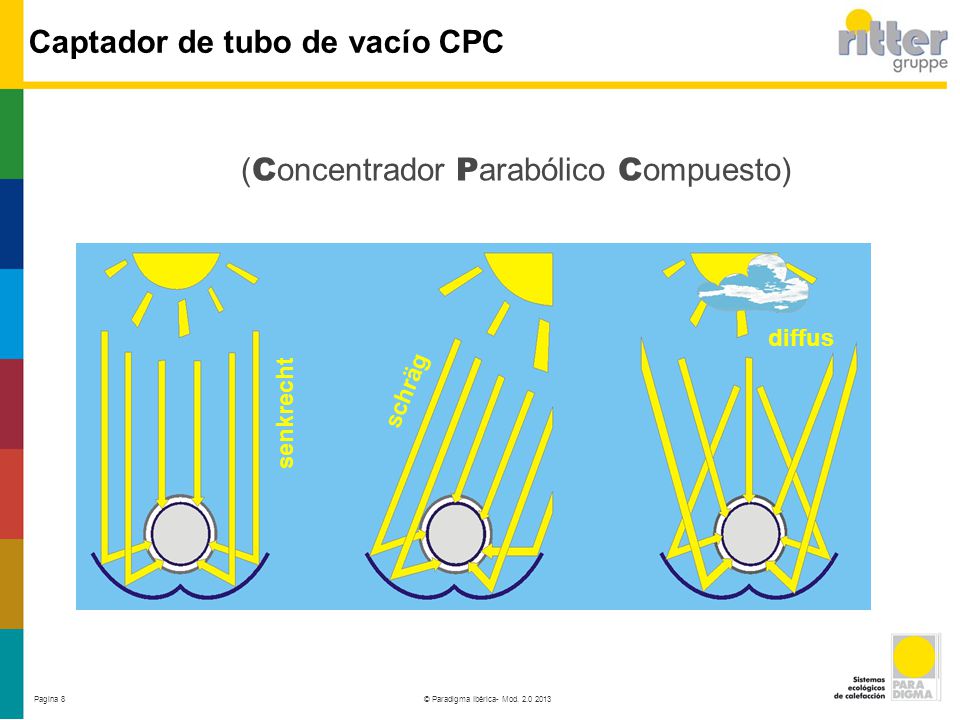

8 Captador de tubo de vacío CPC
(Concentrador Parabólico Compuesto) senkrecht schräg diffus

9 Comparativo de captadores solares
Captador CPC de tubo de vacío - ¡siempre cool! Captador plano: 10°C hasta >15°C Módulo fotovoltaico: 9°C hasta 12°C CPC Star azzurro: < 5°C Imágen termográfica del FK PV CPC

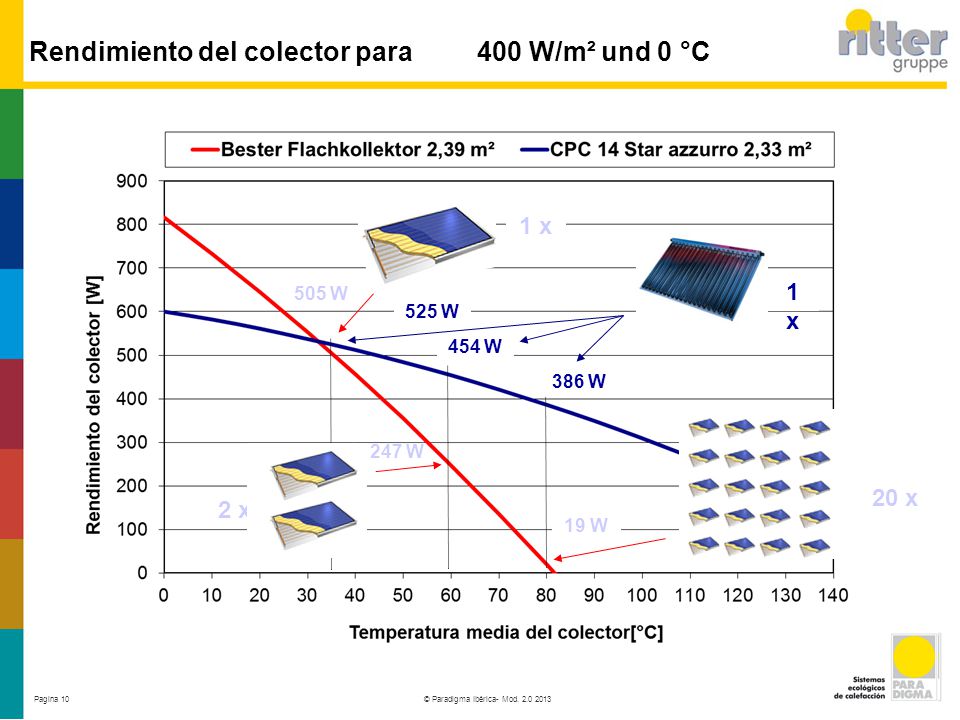

10 Rendimiento del colector para 400 W/m² und 0 °C
1 x 505 W 1 x 525 W 454 W 386 W Hohe Kollektortemperaturen und Kollektorleistungen bei strahlendem Sonnenschein und 30°C Lufttemperatur zu erzielen, ist natürlich keine Kunst. Aber wie sieht es bei nur 400 W/m² Einstrahlung und 0°C Lufttemperatur aus? Was Kollektoren unter diesen ungünstigen Bedingungen noch zu leisten im Stande sind, möchte ich Ihnen mit diesen zwei Leistungskurven mal aufzeigen. Es werden verglichen ein CPC 14 Star azzurro mit 2,33 m² Aperturfläche (blaue Kurve) und ein Flachkollektor mit 2,39 m² Aperturfläche (rote Kurve). Allerdings handelt es sich hier nicht um irgendeinen x-beliebigen Flachkollektor, sondern um den besten Flachkollektor auf dem Markt! Wollen wir Temperaturen von etwa 35°C erzeugen, wie sie bei herkömmlichen Solarsystemen zur Vorwärmung üblich sind, sind beide Kollektortypen noch in etwa gleich auf. Der CPC 14 Star azzurro erzeugt etwa 525 W und der beste Flachkollektor auf dem Markt etwa 505 W. Geht man nun aber in Temperaturbereiche um die 60°C, wie wir sie beim AquaSystem mindestens benötigen, sieht die Sache gleich ganz anders aus: Der CPC liefert zwar immer noch 454 W, der Flachkollektor aber hängt mit nur noch 247 W bereits ganz schön durch. Um die gleiche Leistung wie mit dem CPC zu erzeugen, würde ich hier bereits fast 2 Module des besten Flachkollektors benötigen. Ganz dramatisch wird es dann, wenn ich Temperaturen von um die 80°C erzeugen möchte, was bei AquaSystemen mit aufgeheiztem Speicher durchaus oft vorkommt. Jetzt liefert der CPC zwar immer noch 386 W, der Flachkollektor aber schwächelt mit nur noch 19 W schon deutlich. Um die gleiche Leistung zu erzeugen, wie mit einem kleinen CPC 14 Star azzurro bräuchte ich nun bereits 20 Module, d.h. 48 m², des besten Flachkollektors auf dem Markt! In welchen Leistungsbereichen sich ein durchschnittlicher Flachkollektor bewegt, sei mit dieser dritten (nicht zufällig orangen) Kurve noch kurz dargestellt. Dieser Flachkollektor ist bereits bei 60°C Kollektortemperatur am Ende seiner Möglichkeiten. 3,0 min. 247 W 20 x 2 x 19 W

11 Nuevo: ¡el captador como caldera!
¿Qué hay detrás del sistema Aqua? Nuevo: ¡el captador como caldera! Antes: captador como precalentamiento

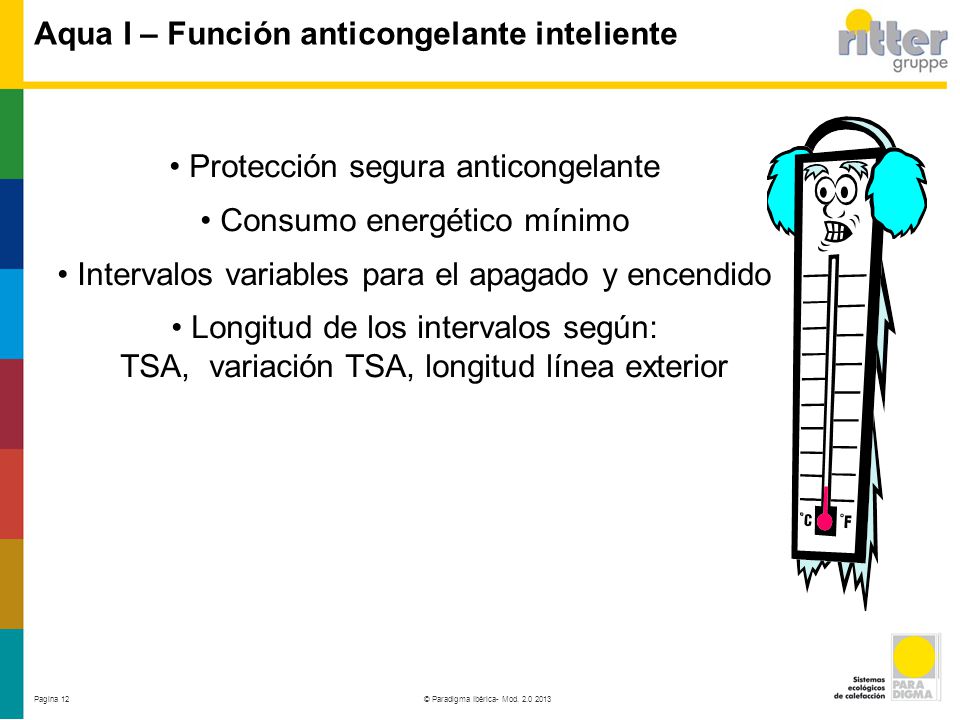

12 Aqua I – Función anticongelante inteliente
Protección segura anticongelante Consumo energético mínimo Intervalos variables para el apagado y encendido Longitud de los intervalos según: TSA, variación TSA, longitud línea exterior

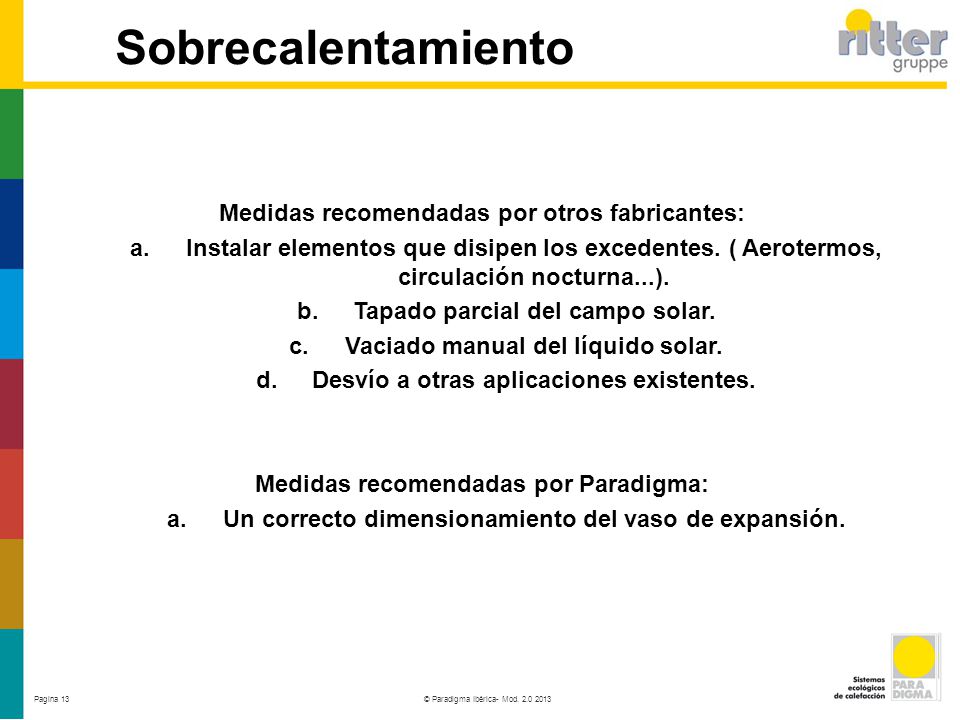

13 Sobrecalentamiento Medidas recomendadas por otros fabricantes:
Instalar elementos que disipen los excedentes. ( Aerotermos, circulación nocturna...). Tapado parcial del campo solar. Vaciado manual del líquido solar. Desvío a otras aplicaciones existentes. Medidas recomendadas por Paradigma: Un correcto dimensionamiento del vaso de expansión.

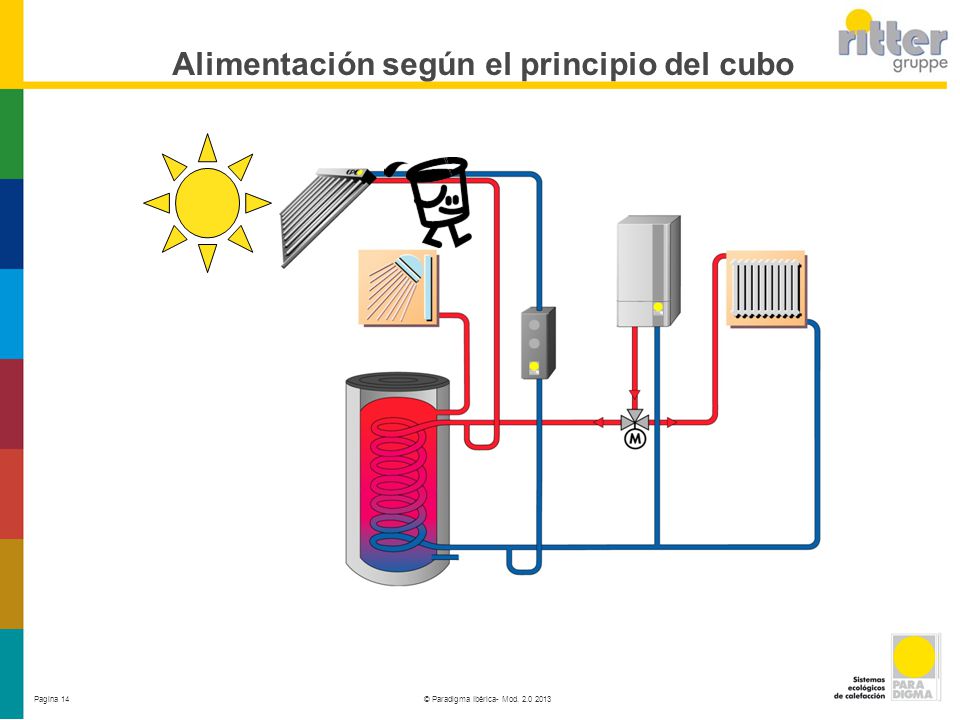

14 Alimentación según el principio del cubo
TK > 60 °C

15 La energía solar se acumula en el „termo“ del tubo de vacío CPC.
El principio de „cubo“ La energía solar se acumula en el „termo“ del tubo de vacío CPC. Si hay suficiente energía en el colector („cubo lleno“), se enciende la bomba y transporta la energía al acumulador. Ejemplo para temperaturas de impulsión solares (con acs deseado 50ºC, salto térmico 10 K): mín. 60ºC, media 75ºC, max. 90ºC El colector CPC trabaja como una 2º caldera Función por intervalos en vez de regulación por velocidad

16 La expansión internacional
2009 2010 . Expansión de Paradigma en Europa y USA Constitución Ritter XL Solar 1988 1988 Ritter Group USA 2002

17 3,388 m² Energía a lo grande Grandes instalaciones solares térmicas
Instalación solar térmica sobre el techo de la empresa Festo AG en Esslingen 3,388 m² abarca la superficie de la instalación de colectores de tubo de vacío más grande a nivel mundial que ha realizado el Grupo Ritter en la ciudad austriaca de Wels.

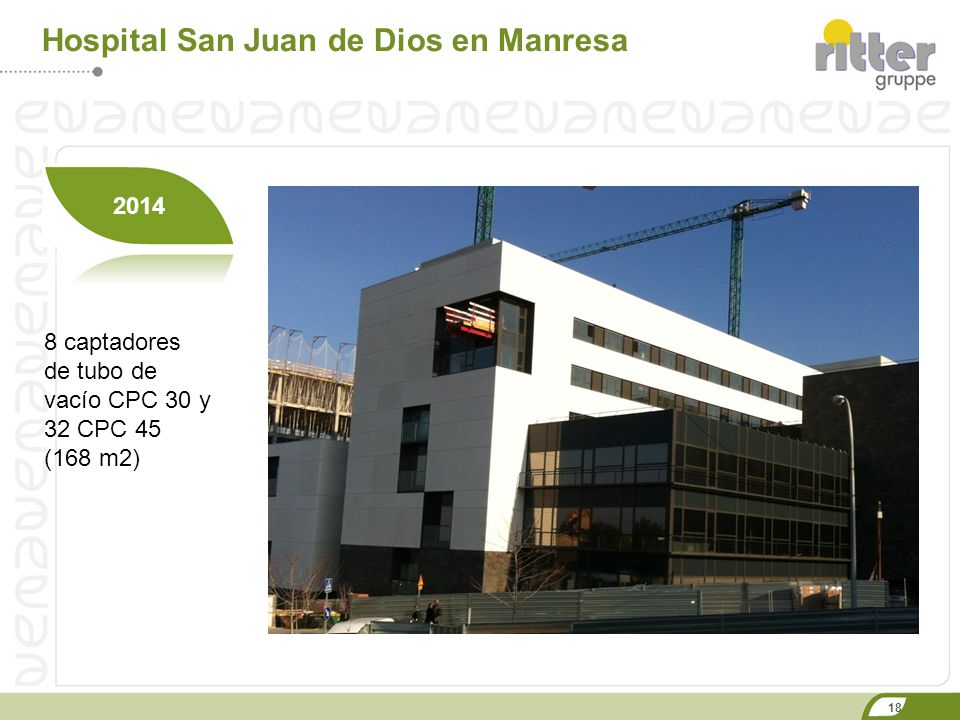

18 Hospital San Juan de Dios en Manresa
2014 8 captadores de tubo de vacío CPC 30 y 32 CPC 45 (168 m2)

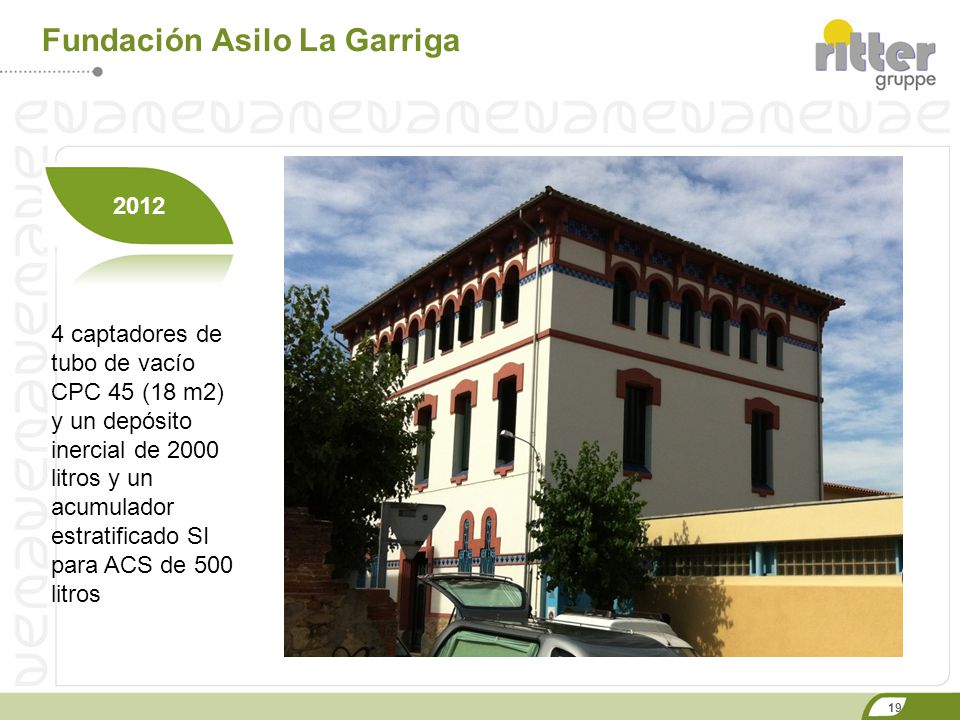

19 Fundación Asilo La Garriga
2012 4 captadores de tubo de vacío CPC 45 (18 m2) y un depósito inercial de litros y un acumulador estratificado SI para ACS de 500 litros

20 Hotel Los Geranios en Sóller (Mallorca)
2010

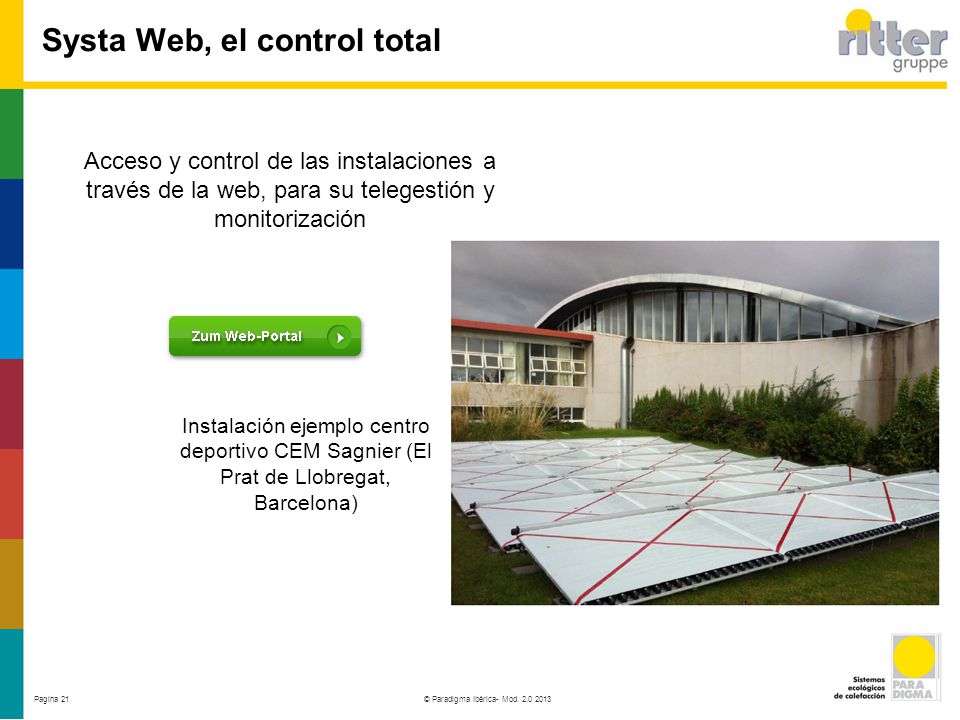

21 Systa Web, el control total
Acceso y control de las instalaciones a través de la web, para su telegestión y monitorización Instalación ejemplo centro deportivo CEM Sagnier (El Prat de Llobregat, Barcelona)

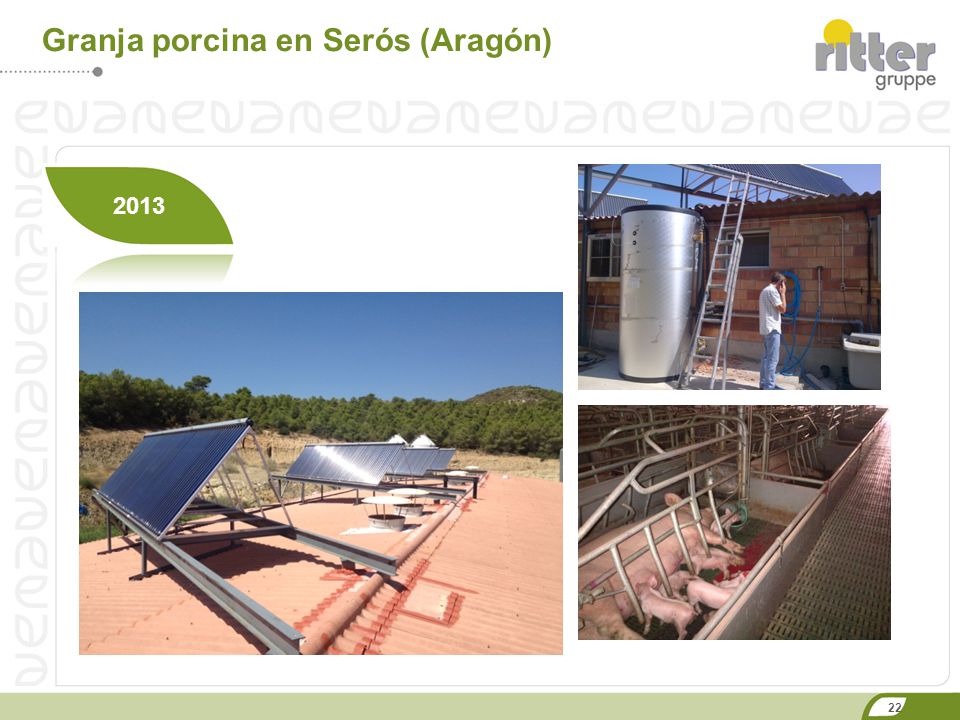

22 Granja porcina en Serós (Aragón)
2013

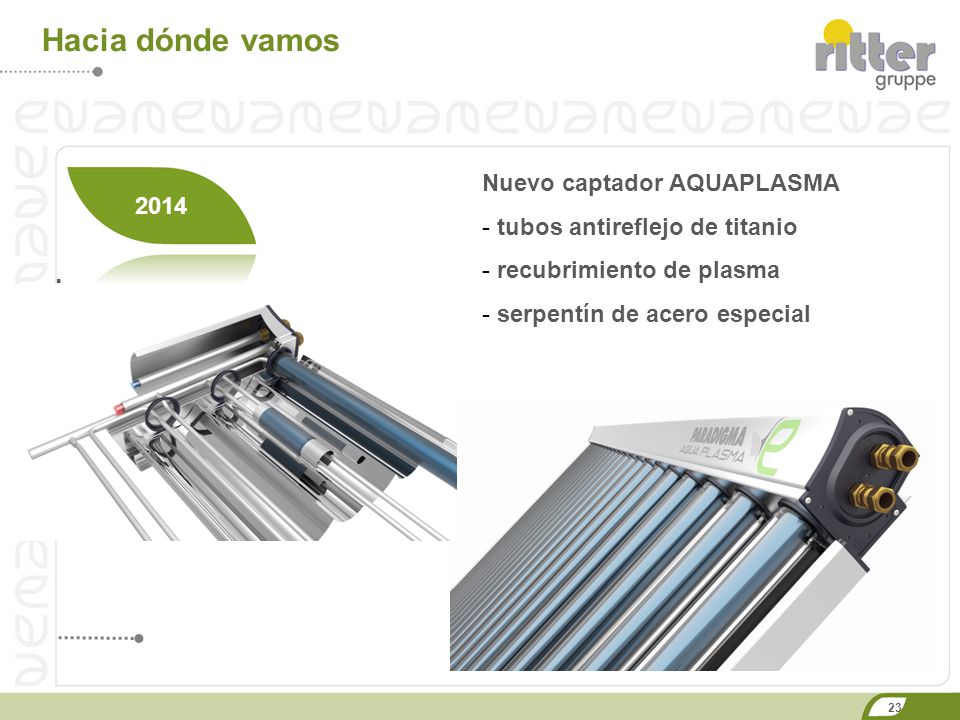

23 Hacia dónde vamos . Nuevo captador AQUAPLASMA
tubos antireflejo de titanio recubrimiento de plasma serpentín de acero especial 2014 . Tras el accidente nuclear de Chernobil en 1986, Alfred Ritter y Klaus Taafel deciden constituir la empresa Paradigma en Alemania con el objetivo de desarrollar sistemas ecológicos de calefacción para evitar las emisiones de CO2 y preservar la capa de ozono. Klaus Taafel es el primero en integrar la calefacción en un sistema de energía solar térmica y en utilizar las calderas de condensación de gas como apoyo a la energía solar.

24 ¡Muchas gracias!
