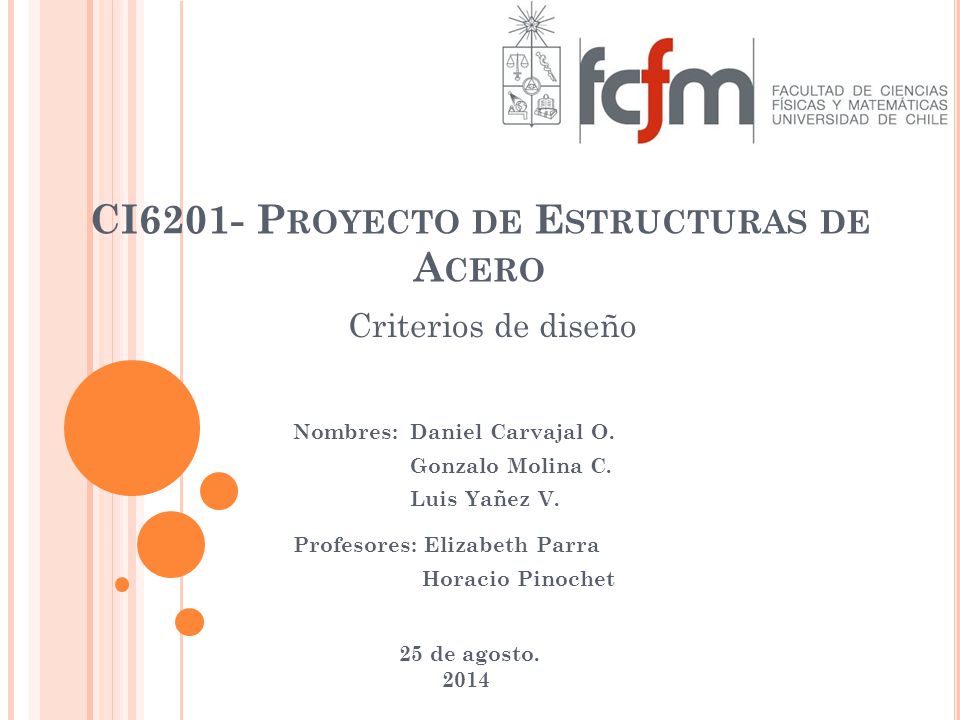

1 CI6201- P ROYECTO DE E STRUCTURAS DE A CERO Nombres: Daniel Carvajal O. Gonzalo Molina C. Luis Yañez V. Criterios de diseño Profesores: Elizabeth Parra Horacio Pinochet 25 de agosto. 2014

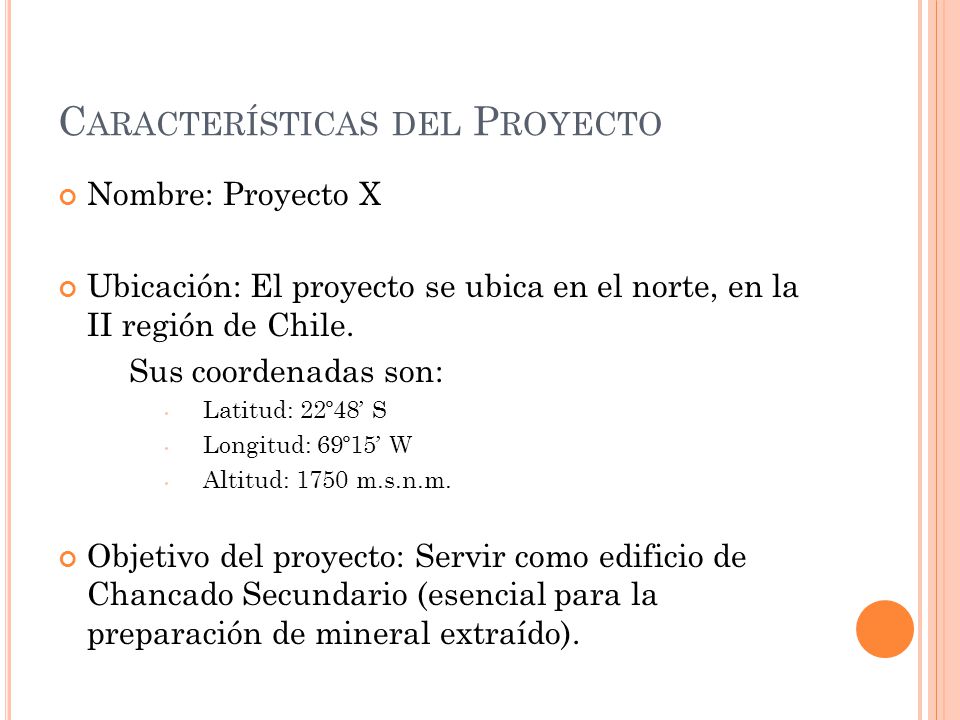

2 C ARACTERÍSTICAS DEL P ROYECTO Nombre: Proyecto X Ubicación: El proyecto se ubica en el norte, en la II región de Chile. Sus coordenadas son: Latitud: 22º48’ S Longitud: 69º15’ W Altitud: 1750 m.s.n.m. Objetivo del proyecto: Servir como edificio de Chancado Secundario (esencial para la preparación de mineral extraído).

3 C RITERIO DE DISEÑO El criterio de diseño en estructuras rige la Ingeniería de Detalles del proyecto en cuestión. El diseño de las instalaciones se regirá por cuatro criterios que prevalecerán sobre los códigos o normas:  Maximización de la seguridad  Minimización del riesgo usando tecnología probada  Minimización de actividades de construcción en terreno  Minimizar el gasto innovando sin perjuicio de la calidad

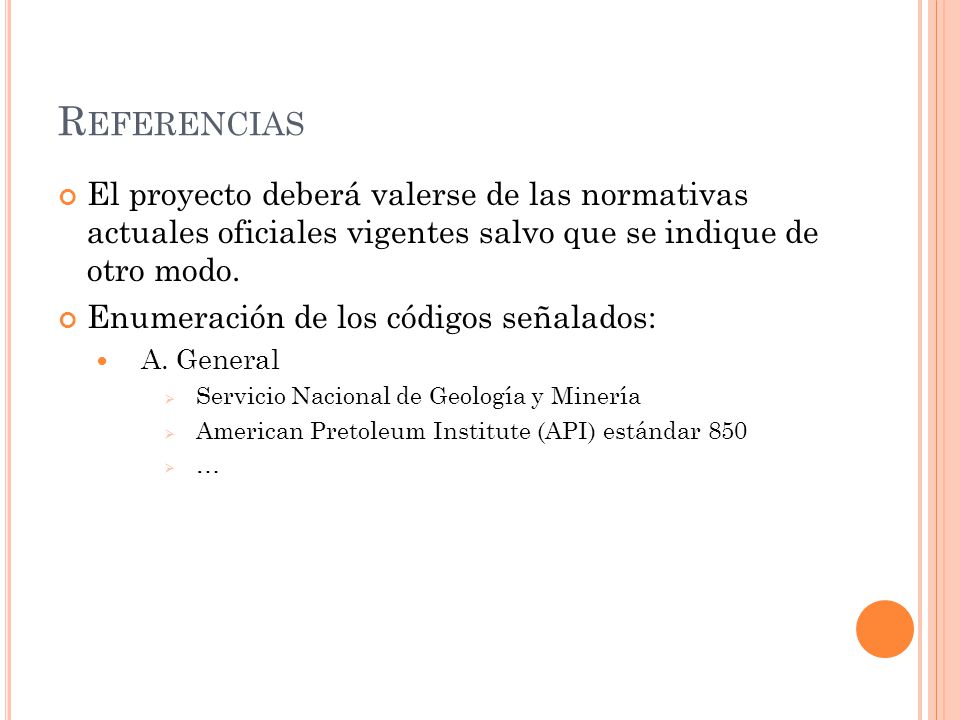

4 R EFERENCIAS El proyecto deberá valerse de las normativas actuales oficiales vigentes salvo que se indique de otro modo. Enumeración de los códigos señalados: A. General  Servicio Nacional de Geología y Minería  American Pretoleum Institute (API) estándar 850  …

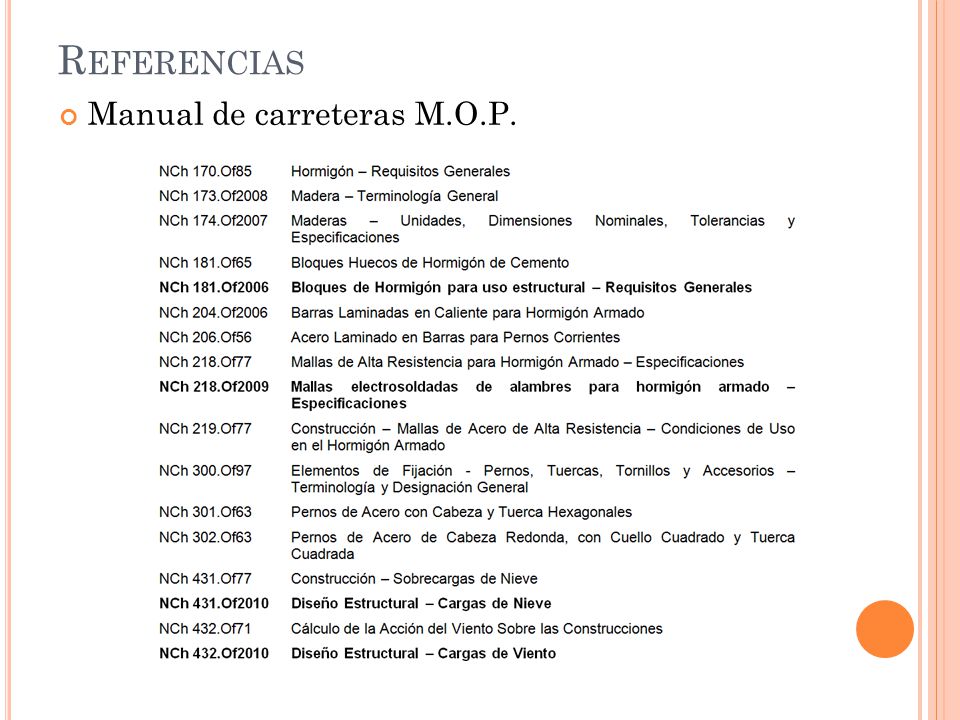

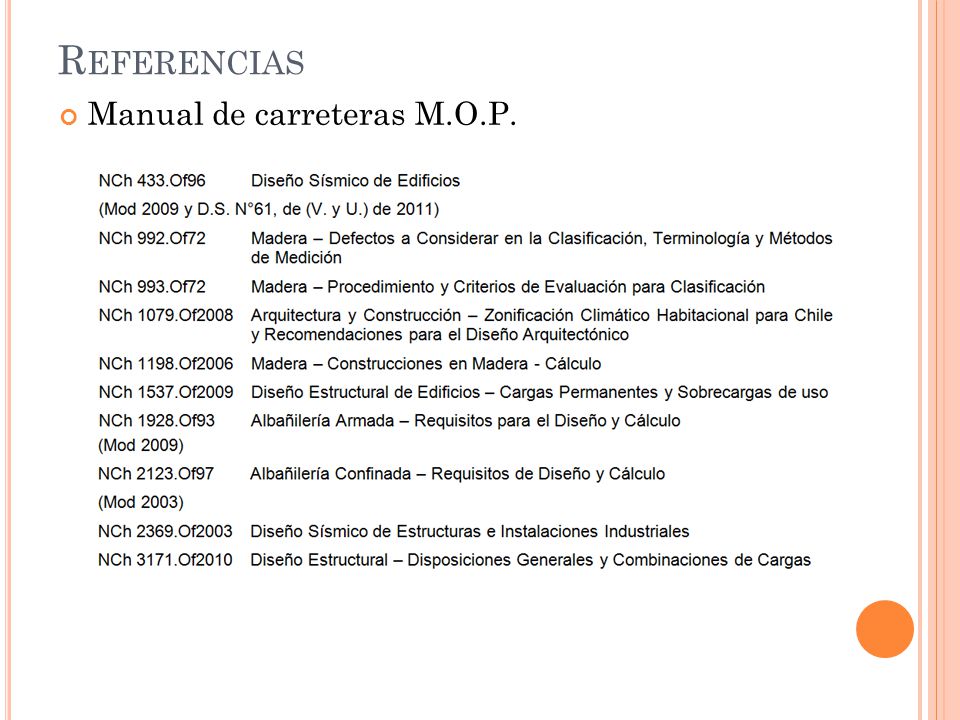

5 R EFERENCIAS Manual de carreteras M.O.P.

6 R EFERENCIAS Manual de carreteras M.O.P.

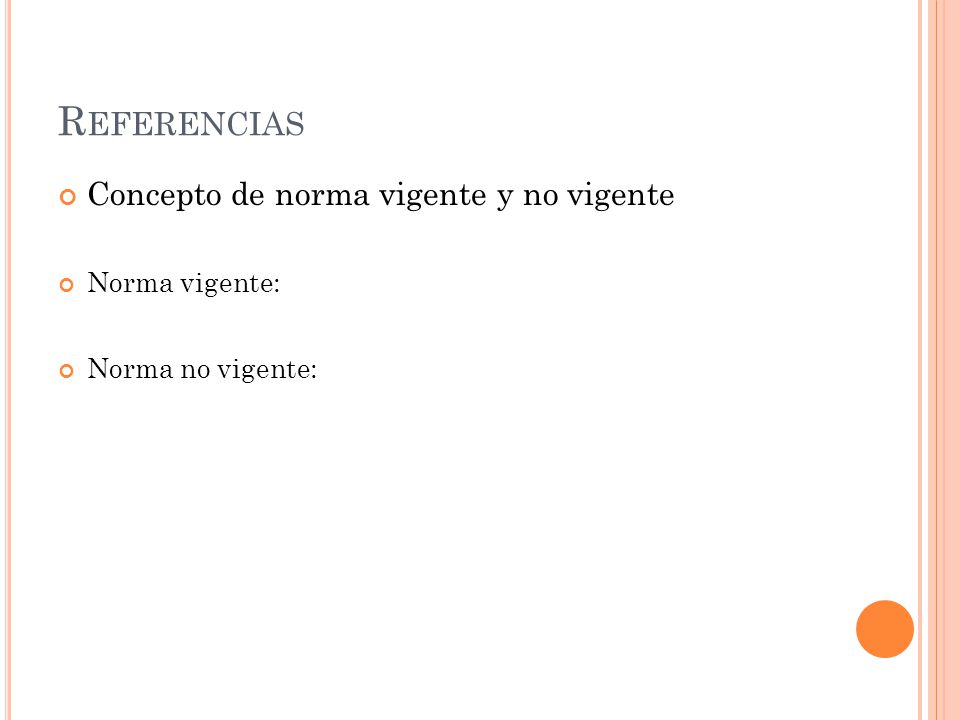

7 R EFERENCIAS Concepto de norma vigente y no vigente Norma vigente: Norma no vigente:

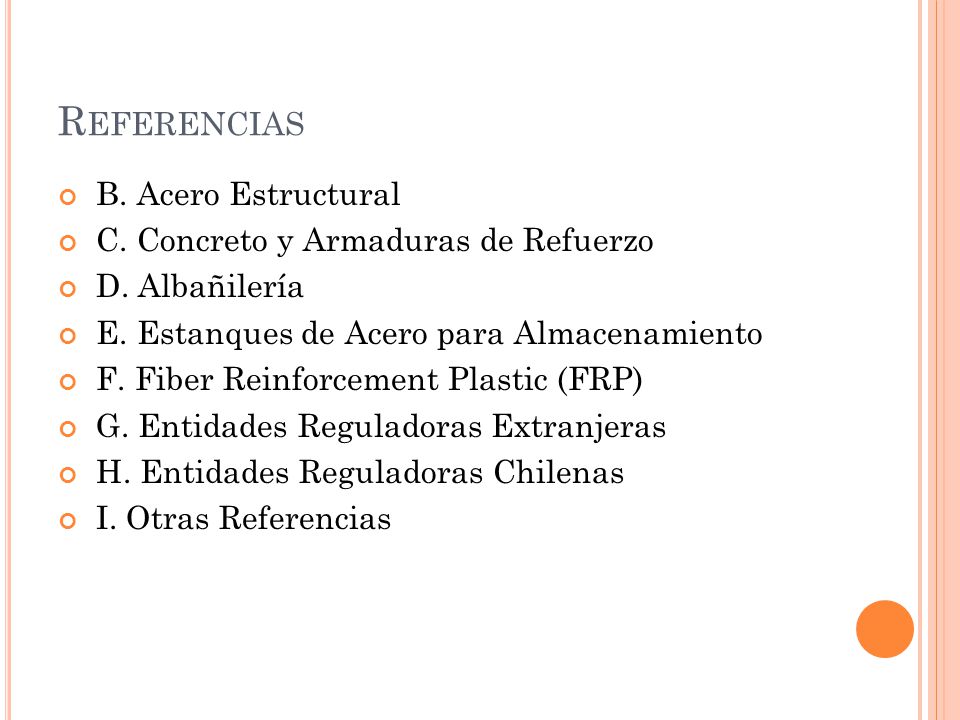

8 R EFERENCIAS B. Acero Estructural C. Concreto y Armaduras de Refuerzo D. Albañilería E. Estanques de Acero para Almacenamiento F. Fiber Reinforcement Plastic (FRP) G. Entidades Reguladoras Extranjeras H. Entidades Reguladoras Chilenas I. Otras Referencias

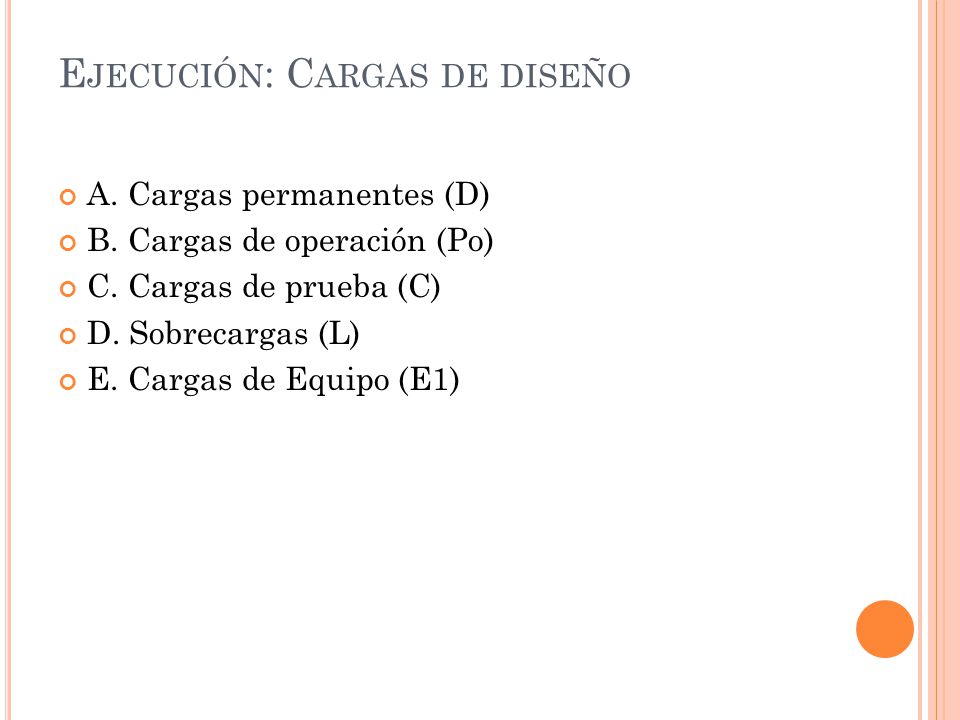

9 E JECUCIÓN : C ARGAS DE DISEÑO A. Cargas permanentes (D) B. Cargas de operación (Po) C. Cargas de prueba (C) D. Sobrecargas (L) E. Cargas de Equipo (E1)

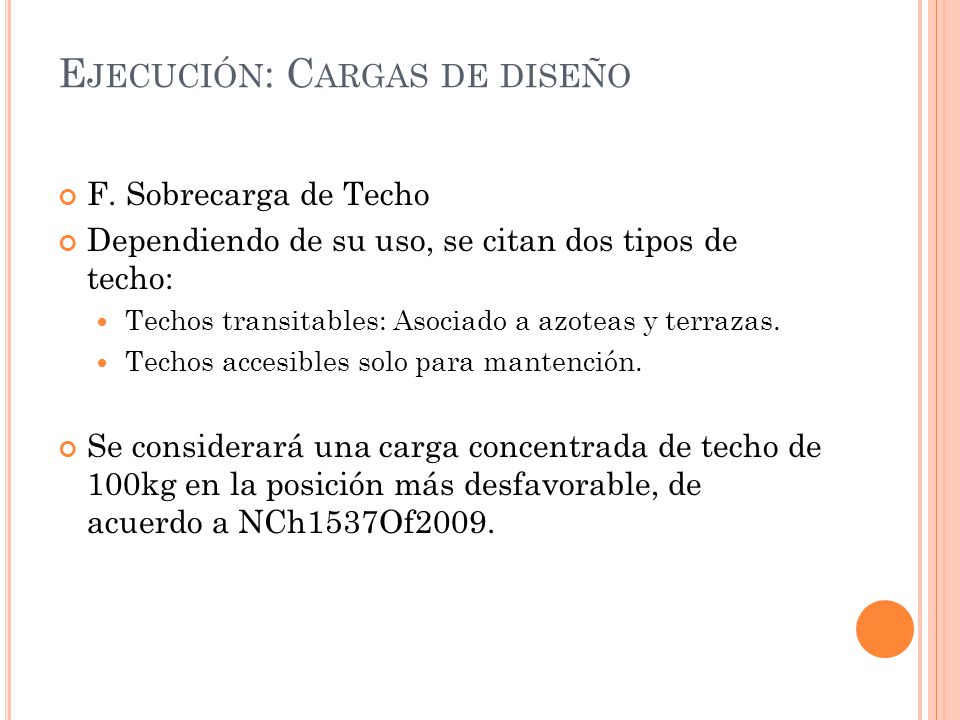

10 E JECUCIÓN : C ARGAS DE DISEÑO F. Sobrecarga de Techo Dependiendo de su uso, se citan dos tipos de techo: Techos transitables: Asociado a azoteas y terrazas. Techos accesibles solo para mantención. Se considerará una carga concentrada de techo de 100kg en la posición más desfavorable, de acuerdo a NCh1537Of2009.
