1 Ventajas competitivas TDMoIP vs VoIP Andoni Delgado Jefe de Mercado Redes de Acceso adelgado@represa.es

2 Sumario  Evolución redes IP  VoIP  TDMoIP Funcionamiento Funcionamiento CE y CV CE y CV Aplicaciones Aplicaciones  Ventajas y desventajas

3 Evolución a IP  Integración de servicios tradicionales sobre única red  Eliminación de costes de servicios  Gestión integrada  Primera solución para integración de voz: VoIP

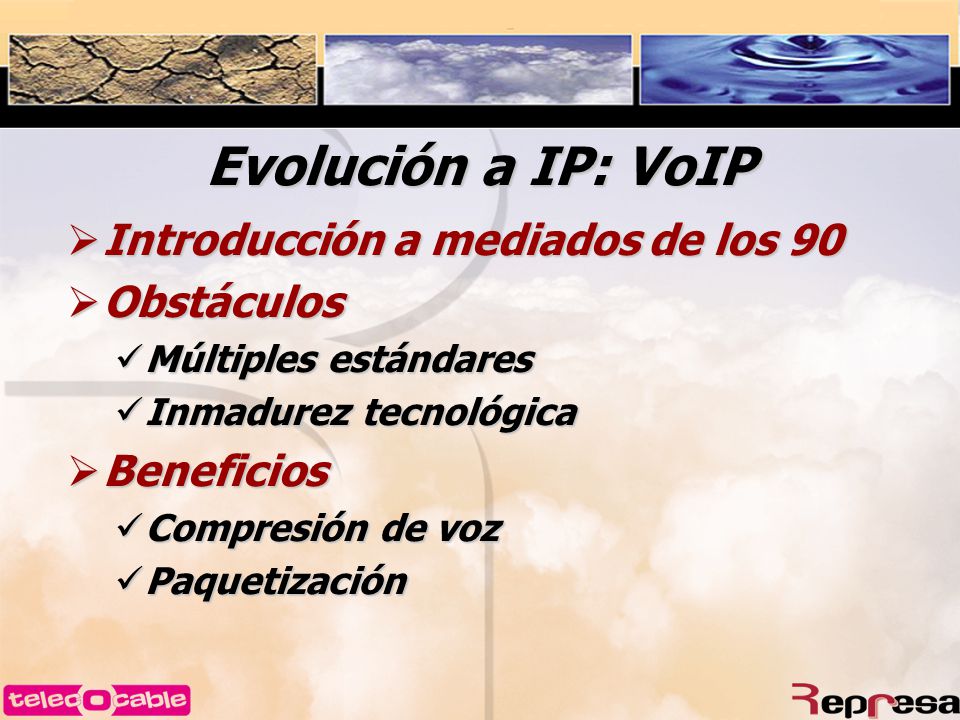

4 Evolución a IP: VoIP  Introducción a mediados de los 90  Obstáculos Múltiples estándares Múltiples estándares Inmadurez tecnológica Inmadurez tecnológica  Beneficios Compresión de voz Compresión de voz Paquetización Paquetización

5 Evolución a IP: VoIP  Precio Costes elevados iniciales Costes elevados iniciales Gran ahorro a largo plazo Gran ahorro a largo plazo  Futuro Crecimiento continuo Crecimiento continuo Freno debido al conservadurismo Freno debido al conservadurismo

6 Evolución a IP Solución para la introducción de voz sobre redes IP sin modificar la planta instalada de centralitas

7 Evolución a IP: TDMoIP  Integración de tráfico tradicional TDM sobre redes IP  Circuitos de voz o datos E1 o E3  Conversión simple, transparente y económica

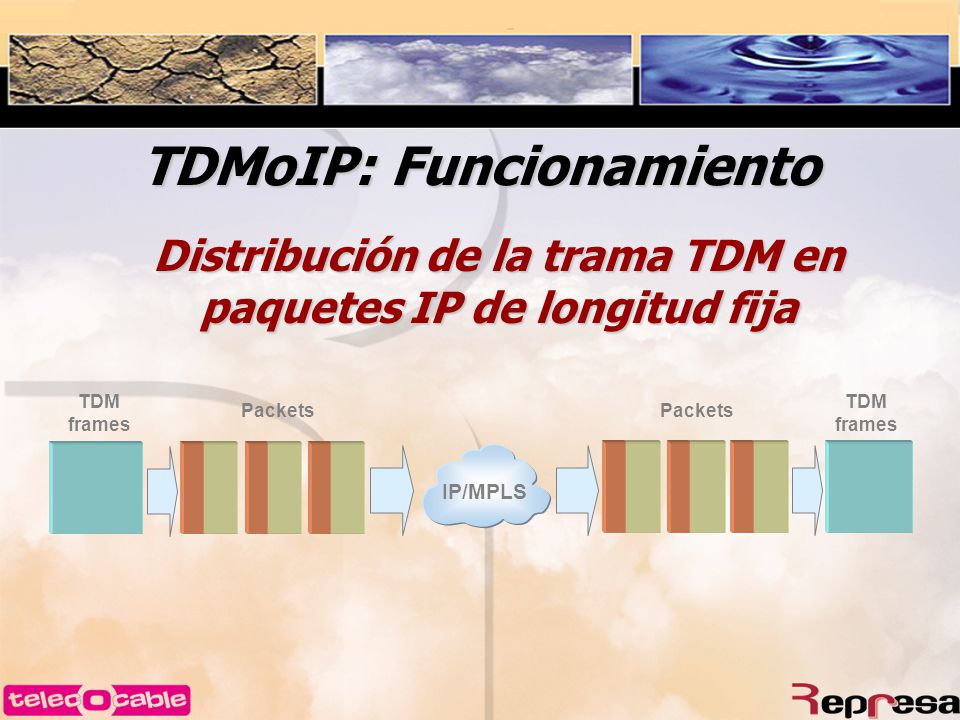

8 TDMoIP: Funcionamiento Distribución de la trama TDM en paquetes IP de longitud fija TDM frames TDM frames Packets IP/MPLS Packets

9 TDMoIP: Funcionamiento  El flujo de bits sincrono es segmentado  Se añade el control TDMoIP  Se añaden cabeceras PSN (IP/MPLS)  Los paquetes son transportados por la red conmutada al destino  Las cabeceras PSN son utilizadas y eliminadas  Se chequea el control TDMoIP, se utiliza y elimina  El flujo TDM es reconstruido y entregado

10 TDMoIP: Funcionamiento IP LAYER PAYLOAD Layer 3 CRC TDM IP LAYERMAC LAYERUDP TDM PAYLOADUDP Layer 4 ETH Frame CRC PAYLOAD MAC LAYER Layer 2

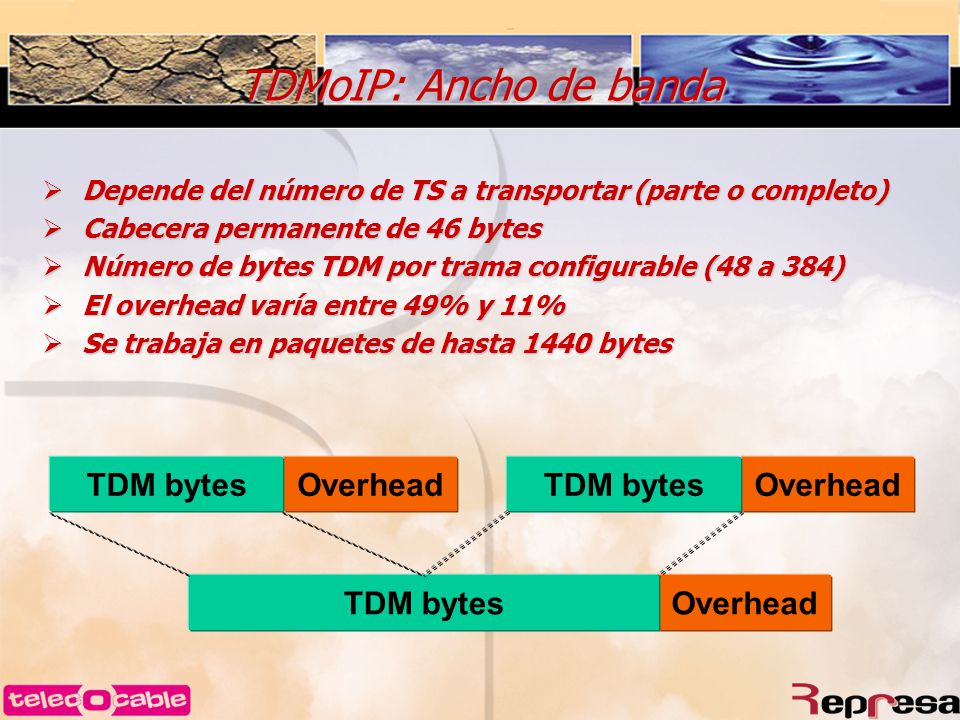

11 TDMoIP: Ancho de banda OverheadTDM bytesOverheadTDM bytes OverheadTDM bytes  Depende del número de TS a transportar (parte o completo)  Cabecera permanente de 46 bytes  Número de bytes TDM por trama configurable (48 a 384)  El overhead varía entre 49% y 11%  Se trabaja en paquetes de hasta 1440 bytes

12 TDMoIP: Retardo de paquetización  Retraso, suma de: TDM Bytes/Trama TDM Bytes/Trama Número de TS Número de TS Tamaño del jitter buffer Tamaño del jitter buffer Procesado interno 0.5 ms Procesado interno 0.5 ms Retardo de paquetización IP headerTDM bytesIP headerTDM bytesIP headerTDM bytes IP headerTDM bytes

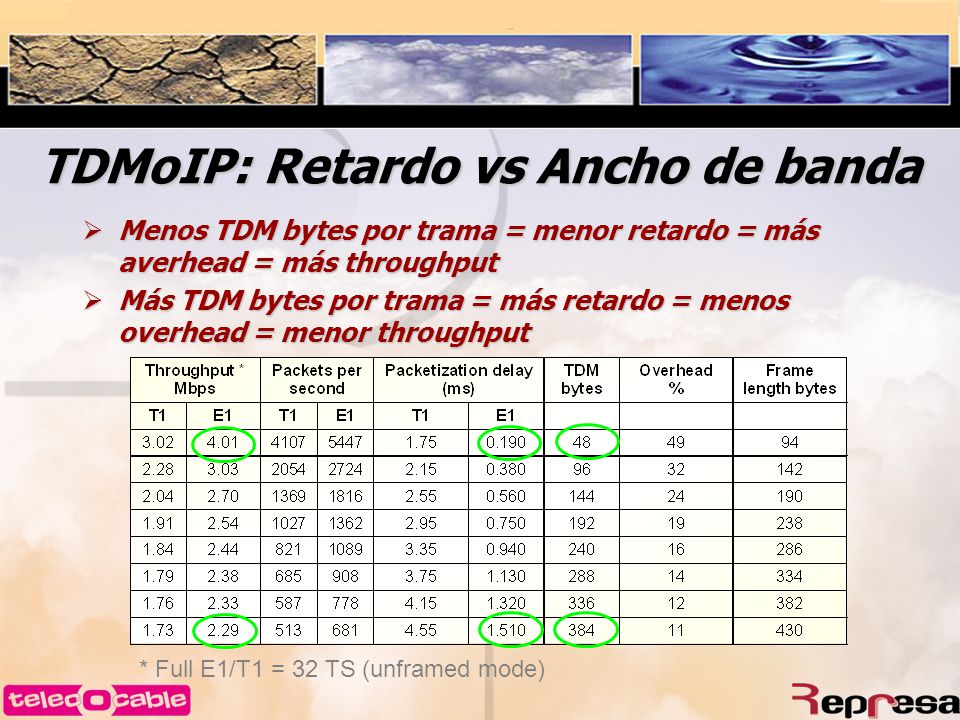

13 TDMoIP: Retardo vs Ancho de banda  Menos TDM bytes por trama = menor retardo = más averhead = más throughput  Más TDM bytes por trama = más retardo = menos overhead = menor throughput * Full E1/T1 = 32 TS (unframed mode)

14 TDMoIP: Jitter Buffer X ms Tiempo de llegada no constante! ETH/IP Network E1/T1 VOICE E1/T1 DATA E1/T1 VOICE E1/T1 DATA IPmux Jitter Buffer

15 TDMoIP: QoS TOS -Type Of Service 8 bits User configurable UDP Source port : Values : 2 – 497 (decimal) UDP Destination port Value : 2142 (Given by IANA) 2 bytes S D CRCPAYLOADUDPIP LAYER VLAN Tag Format Vlan ID 00 Priority VLAN priority : 0-7 VLAN ID : 0 - 4095 MAC LAYER 81

16 TDMoIP: CE y CV  TDMoIP CE Emulación de circuitos TDM Emulación de circuitos TDM Alta calidad de voz, vídeo o datos sobre IP Alta calidad de voz, vídeo o datos sobre IP Baja latencia Baja latencia QoS muy exigente QoS muy exigente Anchos de banda grandes Anchos de banda grandes  TDMoIP CV Optimizado para transporte de voz comprimida Optimizado para transporte de voz comprimida Ancho de banda limitado Ancho de banda limitado Detección de actividad, supresión de silencios Detección de actividad, supresión de silencios Compresión de voz hasta 4kbps Compresión de voz hasta 4kbps Similar a VoIP, pero con transporte de señalización transparente Similar a VoIP, pero con transporte de señalización transparente

17 Comparativa VoIP/TDMoIP  Características generales

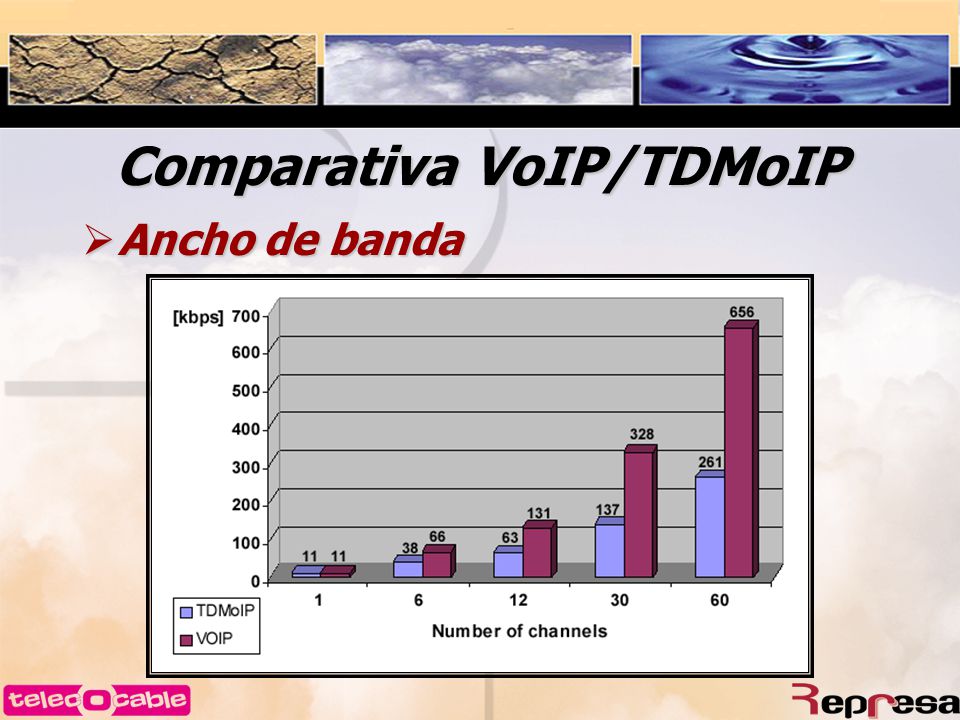

18 Comparativa VoIP/TDMoIP  Ancho de banda

19 Comparativa VoIP/TDMoIP  Requerimientos de red

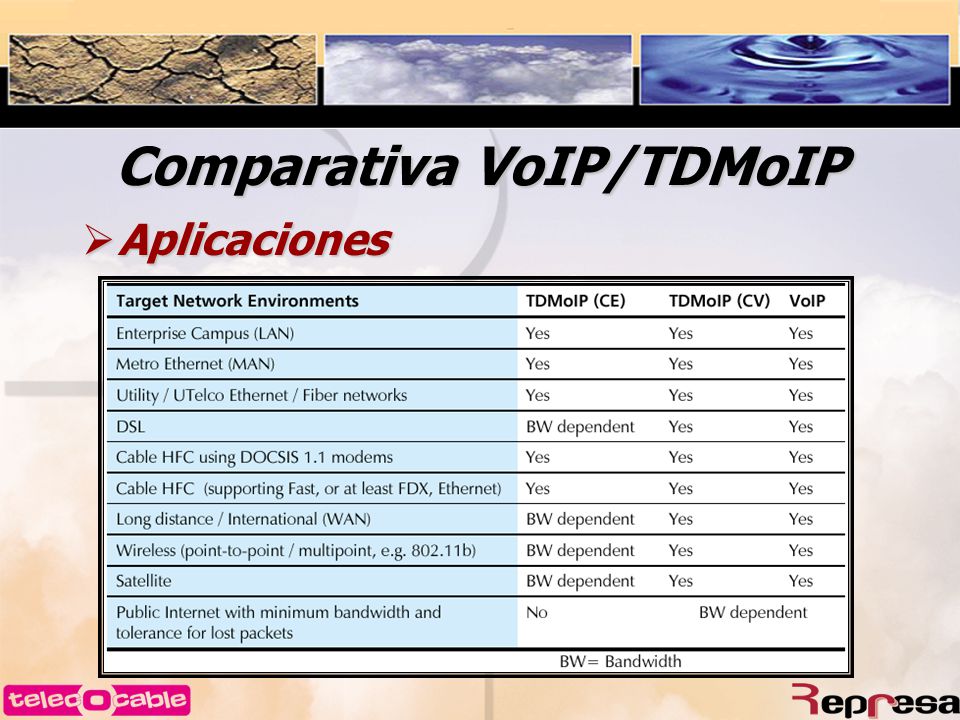

20 Comparativa VoIP/TDMoIP  Aplicaciones

21 Comparativa VoIP/TDMoIP  Retorno de inversión

22 Conclusiones  VoIP Requiere gran inversión inicial Requiere gran inversión inicial Sistemas de señalización de voz propios Sistemas de señalización de voz propios Ahorro a medio/largo plazo Ahorro a medio/largo plazo  TDMoIP CE Mantiene todas las inversiones anteriores en centralitas Mantiene todas las inversiones anteriores en centralitas Realiza transmisión transparente de señales TDM Realiza transmisión transparente de señales TDM Ocupa grandes anchos de banda Ocupa grandes anchos de banda Altos requerimientos de QoS Altos requerimientos de QoS Ahorros a corto/medio plazo Ahorros a corto/medio plazo  TDMoIP CV Mantiene inversiones anteriores Mantiene inversiones anteriores Comprime voz manteniendo señalización Comprime voz manteniendo señalización Requerimientos QoS no tan exigentes Requerimientos QoS no tan exigentes Ahorros casi inmediatos Ahorros casi inmediatos

23 Gracias por la atención
