1 CONCEPTES AVANÇATS DE SISTEMES OPERATIUS Departament d’Arquitectura de Computadors (Seminaris de CASO) Autors Protocolo IP v.6 Susana Lores Rubira

2 Seminaris de CONCEPTES AVANÇATS DE SISTEMES OPERATIUS Departament. d’Arquitectura de Computadors - UPC 2 Introducción o IPv.6 es la nueva generación de protocolos para datagramas, tramas, y paquetes en el nivel de red IP de internet (ARPANET). o Ha sido designado por el IETF (Internet Engineering Task Force) para reemplazar la versión anterior IPv.4.

3 Seminaris de CONCEPTES AVANÇATS DE SISTEMES OPERATIUS Departament. d’Arquitectura de Computadors - UPC 3 Estructura de trama IP v.4 o Longitud trama 123 KB, repartidos en : –Cabecera (20..60 B.) Parte Fija (20 B.) Parte Variable (0..40 B.) –Cuerpo, contiene los datos que se envían, (< 63 KB. ; entre 63940 y 63980 bits).

4 Seminaris de CONCEPTES AVANÇATS DE SISTEMES OPERATIUS Departament. d’Arquitectura de Computadors - UPC 4 Estructura de trama IP v.4 o La cabecera está formada por los 13 campos siguientes: –Versión (4 bits), “0100” versión 4. – IHL (4 bits), longitud en words de la cabecera. –Tipo SVC (1 B.) Prioridad D, Retardo T, Rendimiento R, Fiabilidad –Longitud de carga útil (2 B.), cabecera y cuerpo.

5 Seminaris de CONCEPTES AVANÇATS DE SISTEMES OPERATIUS Departament. d’Arquitectura de Computadors - UPC 5 Estructura de trama IP v.4 –Identificador (2 B.), de la trama a la que pertenece, en caso de fragmentación. –DF (1 bit), no fragmentar en adelante. –MF (1 bit), “1” fragmento y “0” completo. –Desplazamiento (14 bits), orden del fragmento. –TTL (1 B.), tiempo de vida de la trama (0..255). –Protocolo nivel de transporte (1 B.), TCP/UDP. –Checksum (2 B.), de la cabecera. –@ IPv.4 Origen (4 B.) –@ IPv.4 Destino (4 B.)

6 Seminaris de CONCEPTES AVANÇATS DE SISTEMES OPERATIUS Departament. d’Arquitectura de Computadors - UPC 6 Problemas de IP v. 4 Al ser un protocolo antiguo (diseñado hace casi 20 años), no se adapta a las características y necesidades actuales de la red. o El crecimiento exponencial de Internet que propicia el inminente agotamiento del espacio de direcciones de IPv4.  El requisito de seguridad en el nivel IP : –Necesidad de cifrar los datos que se envian por la red. –El protocolo de seguridad de IPv.4 (IPSec) es opcional.

7 Seminaris de CONCEPTES AVANÇATS DE SISTEMES OPERATIUS Departament. d’Arquitectura de Computadors - UPC 7 Problemas de IP v. 4 o La diferencia en el orden de almacenamiento, BigEndian IP respecto a Little Endian Ethernet. o La necesidad de una configuración más rápida y sencilla, que disminuya el flujo del tráfico en la red. Ya que sus opciones de control de flujo son limitadas ( 8 bits para indicar el tipo de servicio, mecanismo de enrutamiento no apropiado para multicast) y requiere lectura y modificación de los campos de la cabecera en cada salto.

8 Seminaris de CONCEPTES AVANÇATS DE SISTEMES OPERATIUS Departament. d’Arquitectura de Computadors - UPC 8 Estructura de trama IP v.6 o Longitud de la trama 123 KB, repartidos en : –Cabecera (264 B.). –Cuerpo, contiene los datos que se envían, (< 63 KB. ; hasta 63736 bits).

9 Seminaris de CONCEPTES AVANÇATS DE SISTEMES OPERATIUS Departament. d’Arquitectura de Computadors - UPC 9 Estructura de trama IP v.6 o La cabecera está formada por los 8 campos siguientes: –Versión (4 bits), “0110” versión 6. – Prioridad (4 bits) Aceptar Control de Flujo : bits 0..7. Tiempo Real : bits 8..15. –Etiqueta de Flujo ( 3B.), indica la familia de paquetes a la que pertenece, facilita el trabajo de los routers.

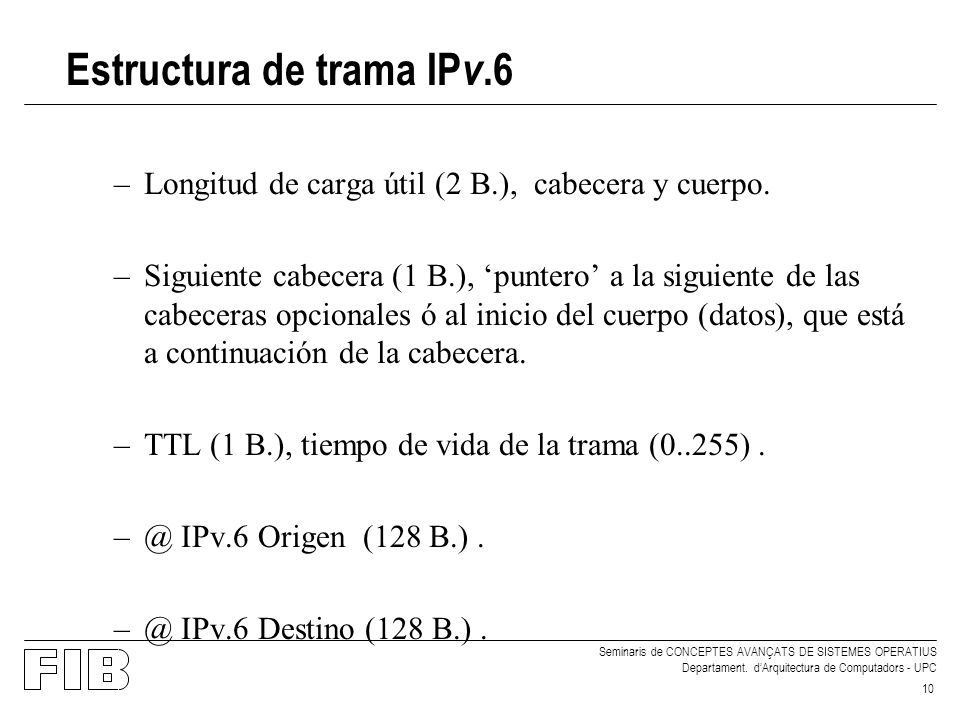

10 Seminaris de CONCEPTES AVANÇATS DE SISTEMES OPERATIUS Departament. d’Arquitectura de Computadors - UPC 10 Estructura de trama IP v.6 –Longitud de carga útil (2 B.), cabecera y cuerpo. –Siguiente cabecera (1 B.), ‘puntero’ a la siguiente de las cabeceras opcionales ó al inicio del cuerpo (datos), que está a continuación de la cabecera. –TTL (1 B.), tiempo de vida de la trama (0..255). –@ IPv.6 Origen (128 B.). –@ IPv.6 Destino (128 B.).

11 Seminaris de CONCEPTES AVANÇATS DE SISTEMES OPERATIUS Departament. d’Arquitectura de Computadors - UPC 11 Diferencias entre IP v.6 e IP v.4

12 Seminaris de CONCEPTES AVANÇATS DE SISTEMES OPERATIUS Departament. d’Arquitectura de Computadors - UPC 12 Diferencias entre IP v.6 y IP v.4

13 Seminaris de CONCEPTES AVANÇATS DE SISTEMES OPERATIUS Departament. d’Arquitectura de Computadors - UPC 13 Avances de IP v.6 respecto a IP v.4 El nuevo formato de la cabecera, permite nuevas prestaciones.  Mayor Espacio de Direcciones, 2**1024 @’s IPv.6 > 2**32 @’s de IPv.4.  Mayor Seguridad, protocolo IPSec requerido.  Mayor Compatibilidad, con IPv.4 y QoS.  Configuración de direcciones sin estado y con estado.  Capacidad de ampliación.

14 Seminaris de CONCEPTES AVANÇATS DE SISTEMES OPERATIUS Departament. d’Arquitectura de Computadors - UPC 14 Avances de IP v.6 respecto a IP v.4  Agilidad  Tamaño de cabecera fijo, sin campos variables.  Direccionamiento jerárquico e infraestructura para enrutamiento más eficiente. Permite multicast.  Nuevo protocolo para la interacción de nodos vecinos.  No Fragmenta/Reensambla, si no cabe da error y envía un paquete más corto. Sólo permite fragmentación en el nodo origen.

15 Seminaris de CONCEPTES AVANÇATS DE SISTEMES OPERATIUS Departament. d’Arquitectura de Computadors - UPC 15 Conclusiones El protocolo IPv.6 ha mejorado mucho respecto a su versión anterior IPv.4, aunque aún no se adapta completamente a las necesidades prioritarias de la red : o Seguridad. o Velocidad. o Otros medios de Transmisión : Fibra Óptica.
