BIOREACTORES DE MEMBRANA (M.B.R. MEMBRANE BIO-REACTOR)

Presentación del tema: "BIOREACTORES DE MEMBRANA (M.B.R. MEMBRANE BIO-REACTOR)"— Transcripción de la presentación:

1 BIOREACTORES DE MEMBRANA (M.B.R. MEMBRANE BIO-REACTOR)

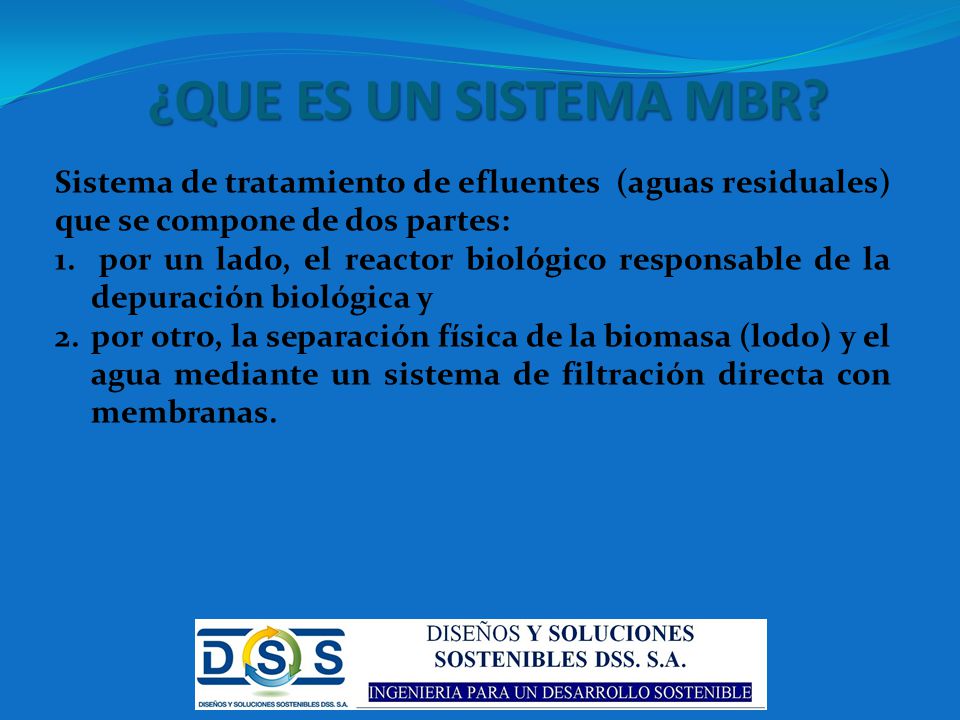

2 ¿QUE ES UN SISTEMA MBR? Sistema de tratamiento de efluentes (aguas residuales) que se compone de dos partes: por un lado, el reactor biológico responsable de la depuración biológica y por otro, la separación física de la biomasa (lodo) y el agua mediante un sistema de filtración directa con membranas.

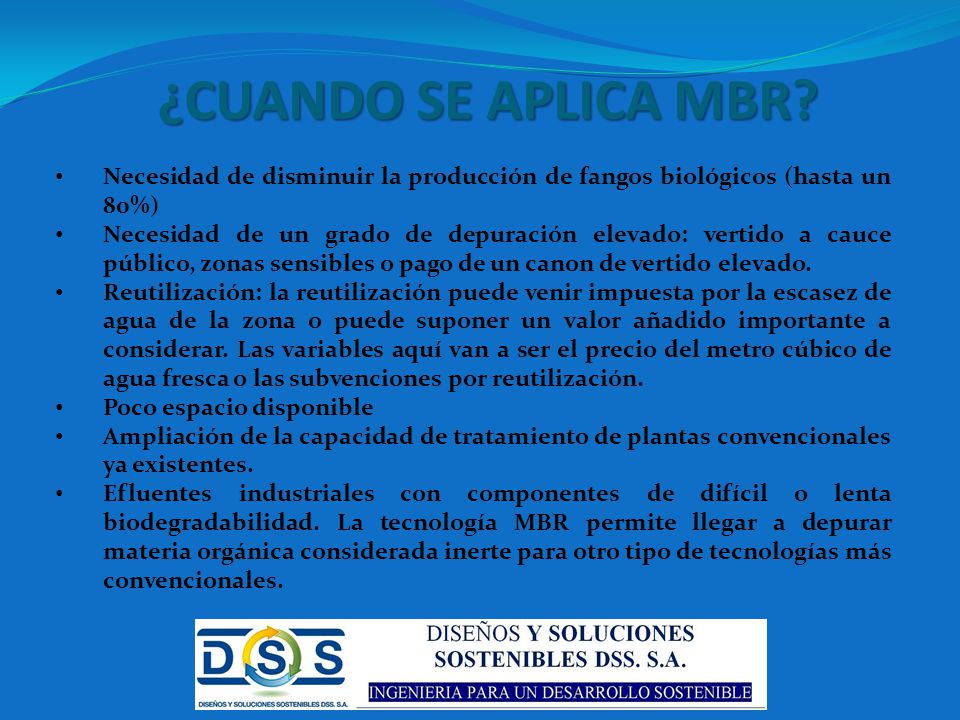

3 ¿CUANDO SE APLICA MBR? Necesidad de disminuir la producción de fangos biológicos (hasta un 80%) Necesidad de un grado de depuración elevado: vertido a cauce público, zonas sensibles o pago de un canon de vertido elevado. Reutilización: la reutilización puede venir impuesta por la escasez de agua de la zona o puede suponer un valor añadido importante a considerar. Las variables aquí van a ser el precio del metro cúbico de agua fresca o las subvenciones por reutilización. Poco espacio disponible Ampliación de la capacidad de tratamiento de plantas convencionales ya existentes. Efluentes industriales con componentes de difícil o lenta biodegradabilidad. La tecnología MBR permite llegar a depurar materia orgánica considerada inerte para otro tipo de tecnologías más convencionales.

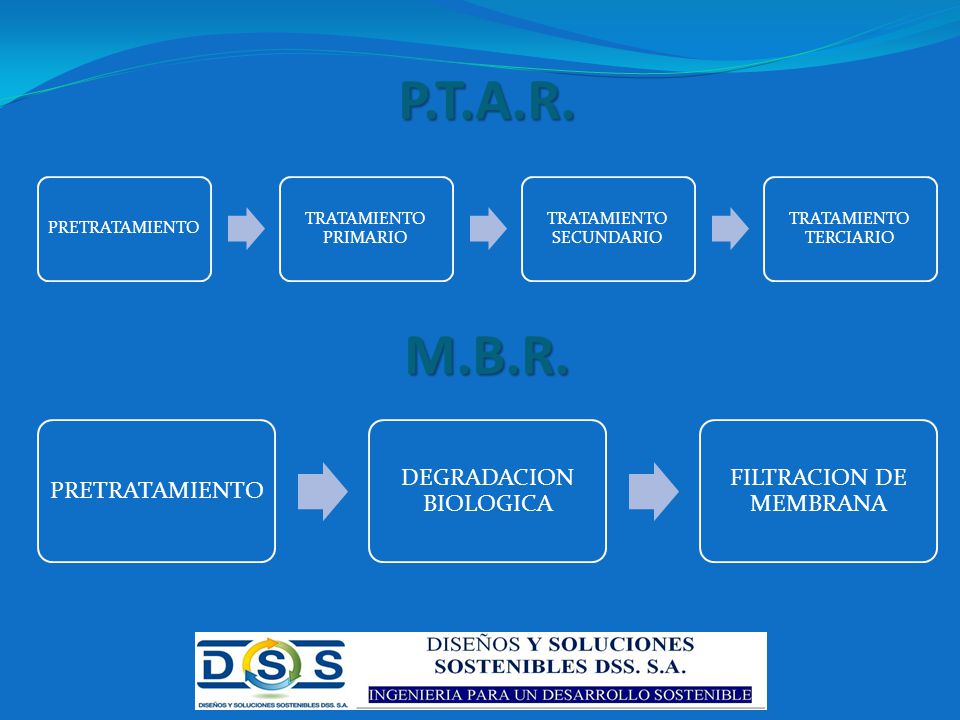

4 P.T.A.R. M.B.R. PRETRATAMIENTO DEGRADACION BIOLOGICA
TRATAMIENTO PRIMARIO TRATAMIENTO SECUNDARIO TRATAMIENTO TERCIARIO M.B.R. PRETRATAMIENTO DEGRADACION BIOLOGICA FILTRACION DE MEMBRANA

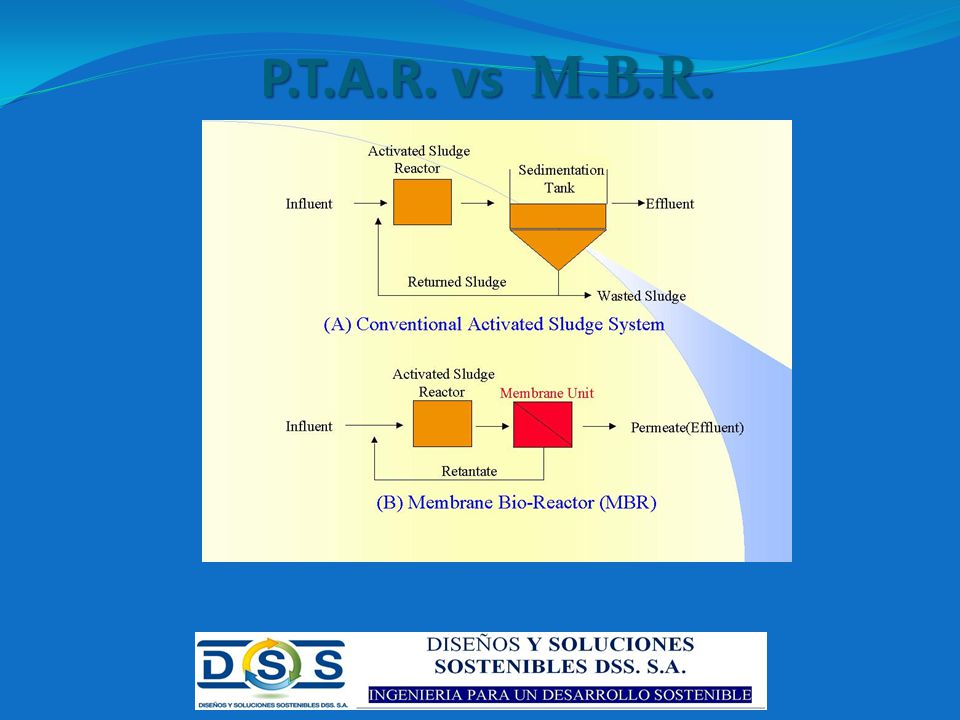

5 P.T.A.R. vs M.B.R.

6 TRATAMIENTOS PRIMARIOS
PROCESOS EN LA PTAR Protege los sistemas y equipos de depuración posteriores y aumenta su efectividad Elimina los sólidos gruesos (desbaste, dilaceración), sólidos sedimentables (desarenado) y algunas grasas en estado sólido PRETRATAMIENTOS Separa los contaminantes suspendidos mediante medios físicos o físico-químicos y afina el proceso de limpieza Incluye: filtración, flotación, decantación / sedi-mentación, neutralización, desorción/stripping y coagulación/floculación. TRATAMIENTOS PRIMARIOS

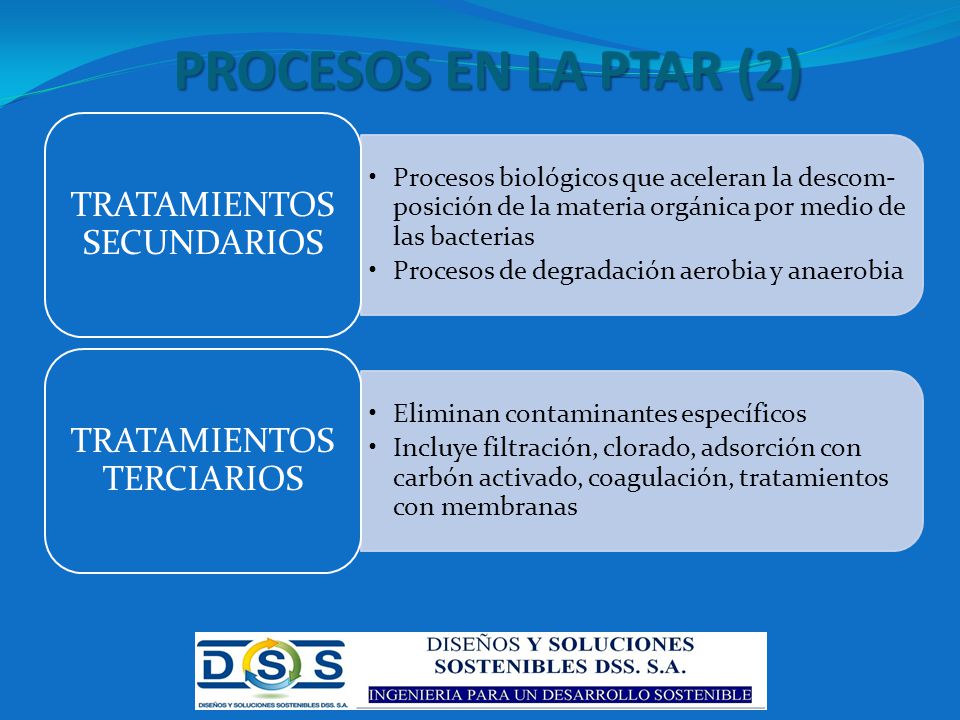

7 PROCESOS EN LA PTAR (2) TRATAMIENTOS SECUNDARIOS
Procesos biológicos que aceleran la descom-posición de la materia orgánica por medio de las bacterias Procesos de degradación aerobia y anaerobia TRATAMIENTOS SECUNDARIOS Eliminan contaminantes específicos Incluye filtración, clorado, adsorción con carbón activado, coagulación, tratamientos con membranas TRATAMIENTOS TERCIARIOS

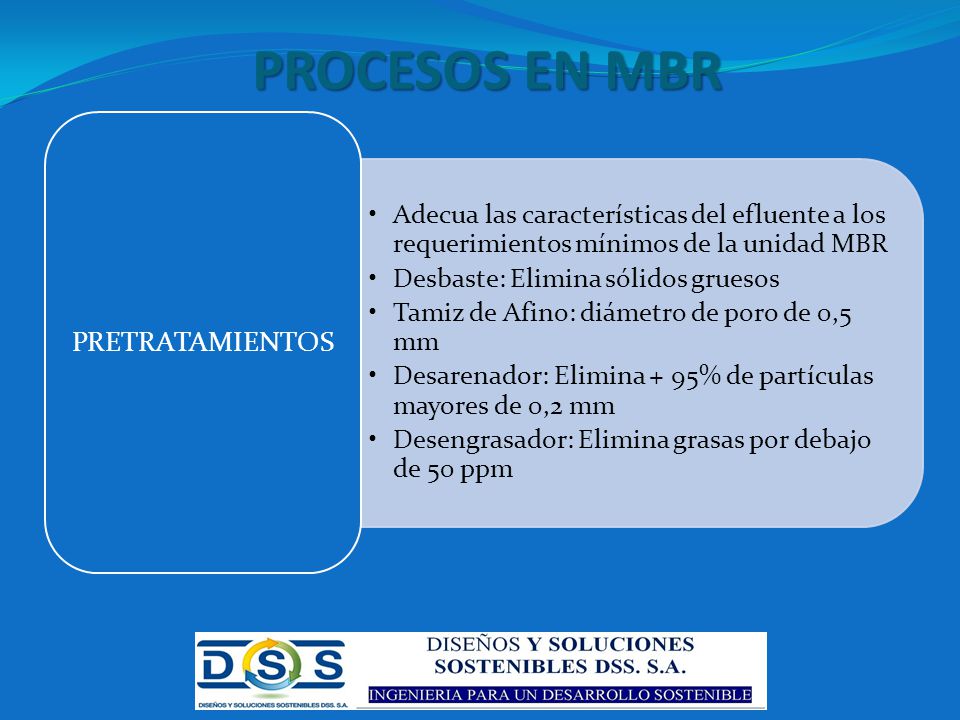

8 PROCESOS EN MBR PRETRATAMIENTOS
Adecua las características del efluente a los requerimientos mínimos de la unidad MBR Desbaste: Elimina sólidos gruesos Tamiz de Afino: diámetro de poro de 0,5 mm Desarenador: Elimina + 95% de partículas mayores de 0,2 mm Desengrasador: Elimina grasas por debajo de 50 ppm PRETRATAMIENTOS

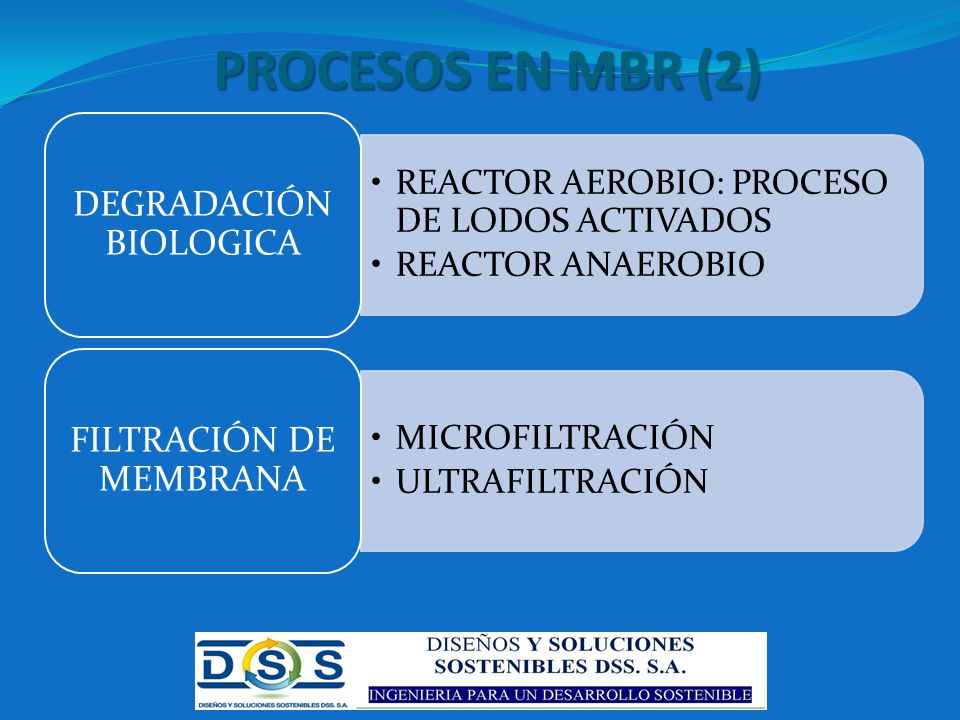

9 PROCESOS EN MBR (2) DEGRADACIÓN BIOLOGICA FILTRACIÓN DE MEMBRANA
REACTOR AEROBIO: PROCESO DE LODOS ACTIVADOS REACTOR ANAEROBIO DEGRADACIÓN BIOLOGICA MICROFILTRACIÓN ULTRAFILTRACIÓN FILTRACIÓN DE MEMBRANA

10 MEMBRANAS La filtración es el proceso de remover los sólidos suspendidos en el agua pasándola a través de una fibra porosa o de una capa porosa de materiales. Existen diversos métodos de filtración incluyendo la filtración con membranas Las membranas son las películas finas del material poroso que se pueden utilizar para varias separaciones químicas. Aunque muchas membranas se hacen de las películas del polímero, también pueden estar hechas de cerámica, de fibra de carbón, y de sustratos metálicos con poros. Los poros pueden medirse en dimensiones atómicas (<10 angstrom) hasta 100+ micrones. Tipos de Membranas: RO, NF, UF, MF y ED/EDR

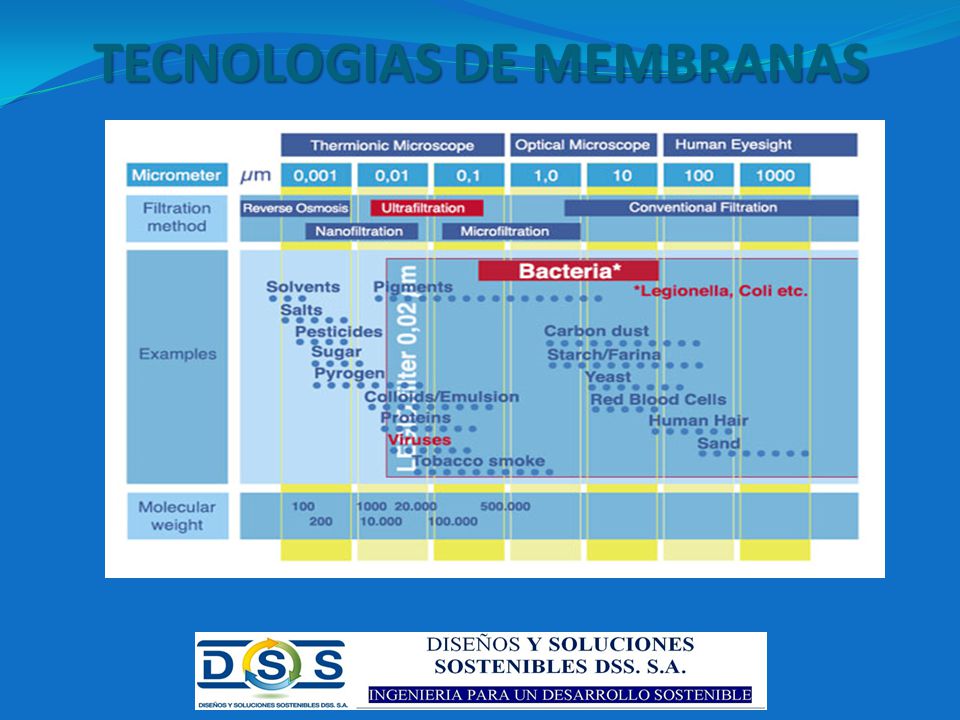

11 TECNOLOGIAS DE MEMBRANAS

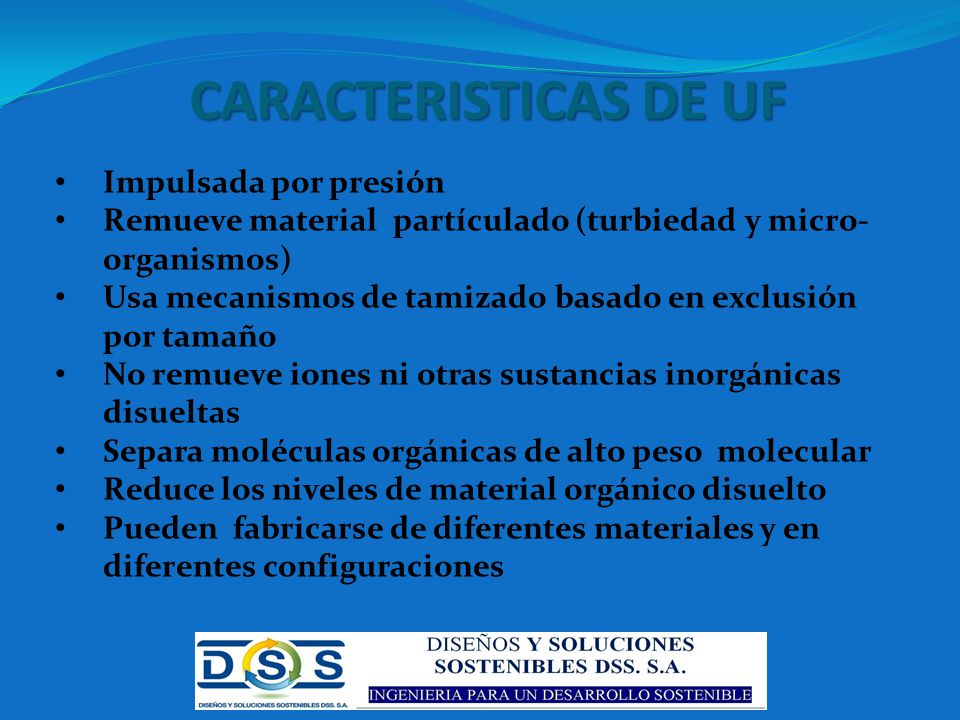

12 CARACTERISTICAS DE UF Impulsada por presión
Remueve material partículado (turbiedad y micro-organismos) Usa mecanismos de tamizado basado en exclusión por tamaño No remueve iones ni otras sustancias inorgánicas disueltas Separa moléculas orgánicas de alto peso molecular Reduce los niveles de material orgánico disuelto Pueden fabricarse de diferentes materiales y en diferentes configuraciones

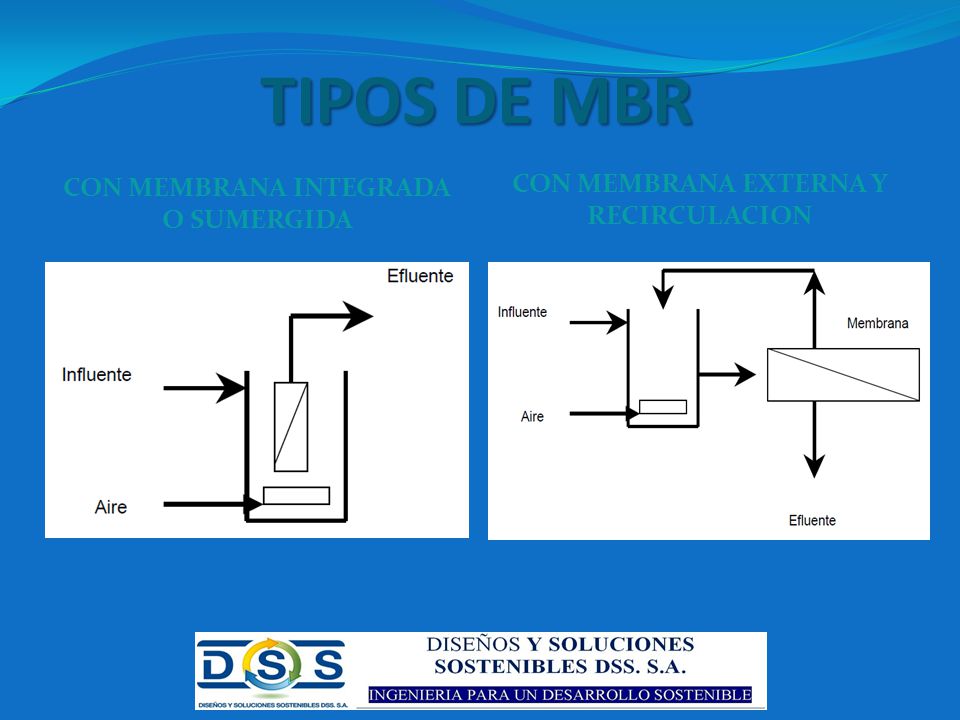

13 TIPOS DE MBR CON MEMBRANA INTEGRADA O SUMERGIDA
CON MEMBRANA EXTERNA Y RECIRCULACION

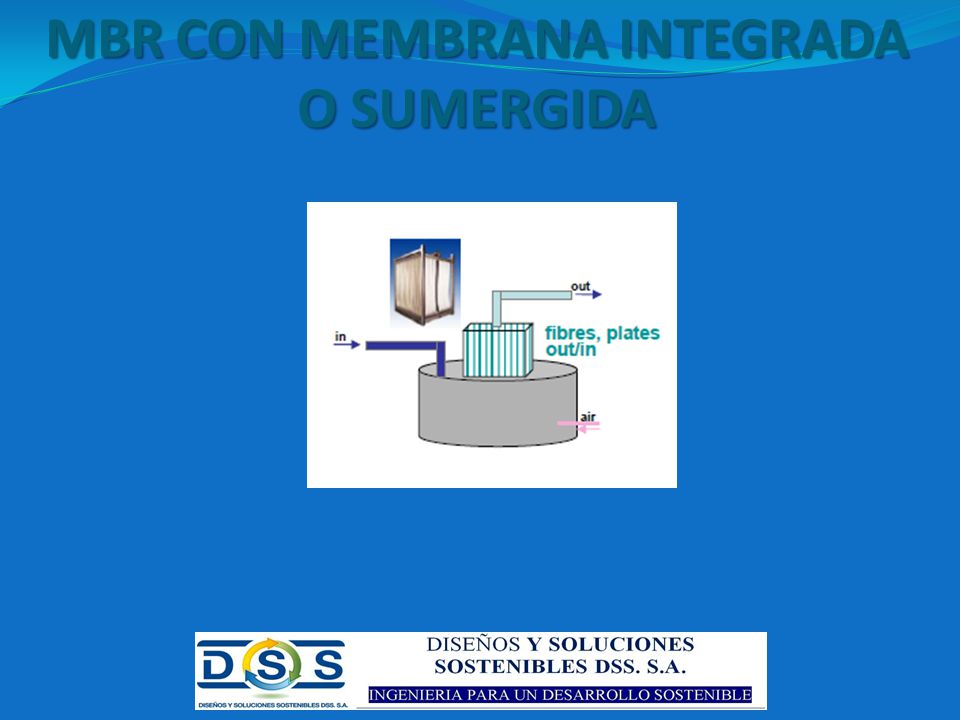

14 MBR CON MEMBRANA INTEGRADA O SUMERGIDA

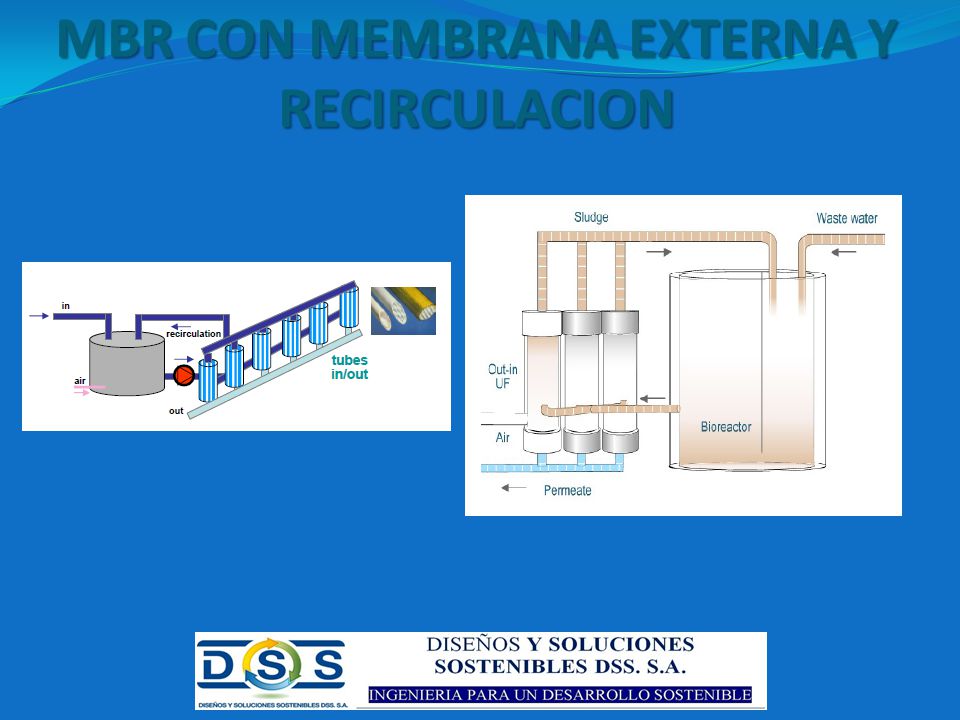

15 MBR CON MEMBRANA EXTERNA Y RECIRCULACION

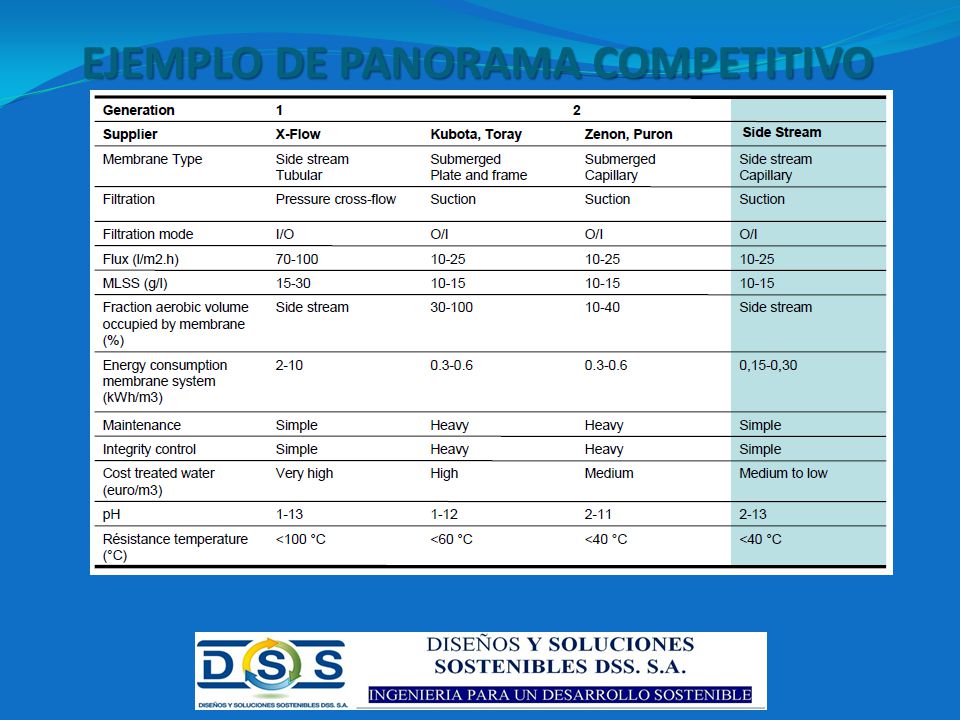

16 EJEMPLO DE PANORAMA COMPETITIVO

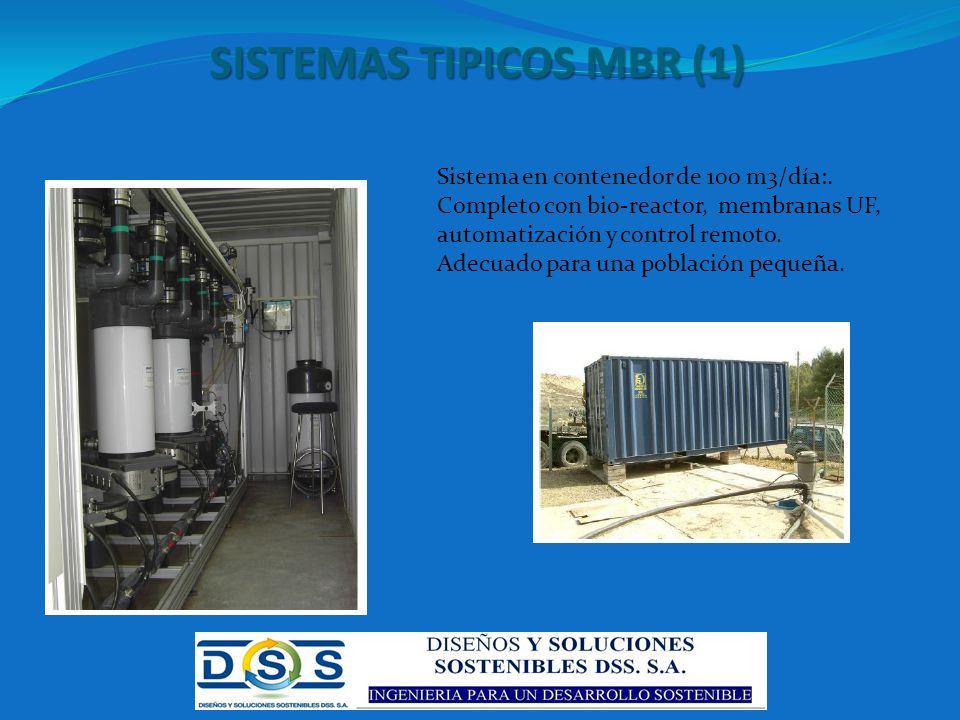

17 SISTEMAS TIPICOS MBR (1)
Sistema en contenedor de 100 m3/día:. Completo con bio-reactor, membranas UF, automatización y control remoto. Adecuado para una población pequeña.

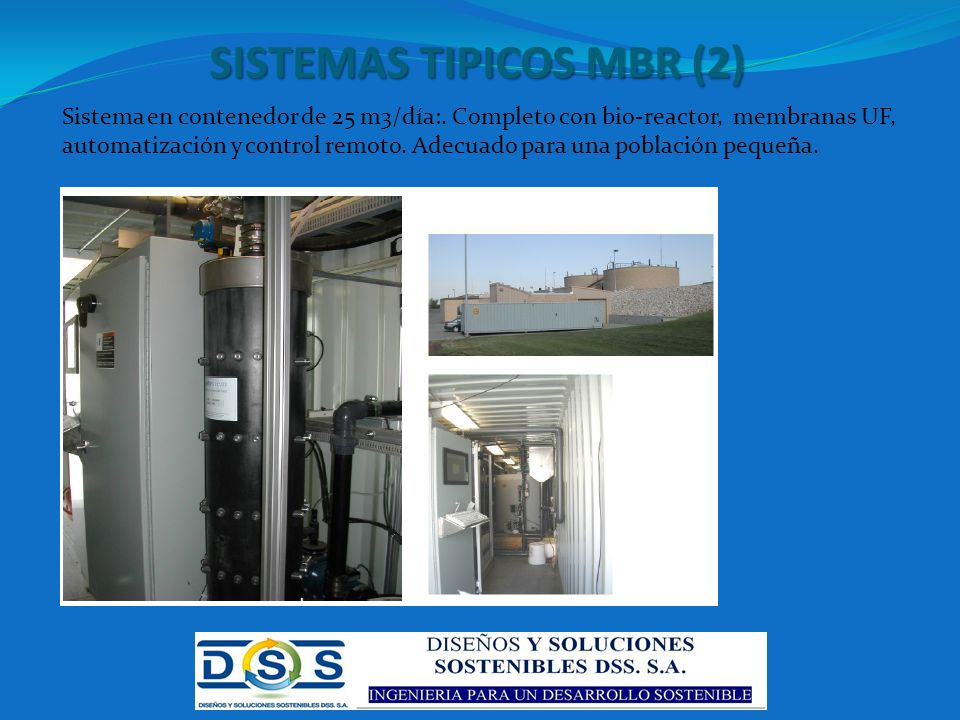

18 SISTEMAS TIPICOS MBR (2)
Sistema en contenedor de 25 m3/día:. Completo con bio-reactor, membranas UF, automatización y control remoto. Adecuado para una población pequeña.
