1 REMOCIÓN DE H2S EN EL VENTEO DE CO2 DE UNA PLANTAS DE AMINAS
2das Jornadas Técnicas sobre Acondicionamiento del Gas Natural 30/03/08 al 03/10/08 – El Calafate, Santa Cruz - Argentina REMOCIÓN DE H2S EN EL VENTEO DE CO2 DE UNA PLANTAS DE AMINAS AUTORES: FEDERICO PATTI – FRANCISCO SANCHEZ CARELLI

2 REMOCIÓN DE H2S EN EL VENTEO DE CO2 DE UNA PLANTAS DE AMINAS

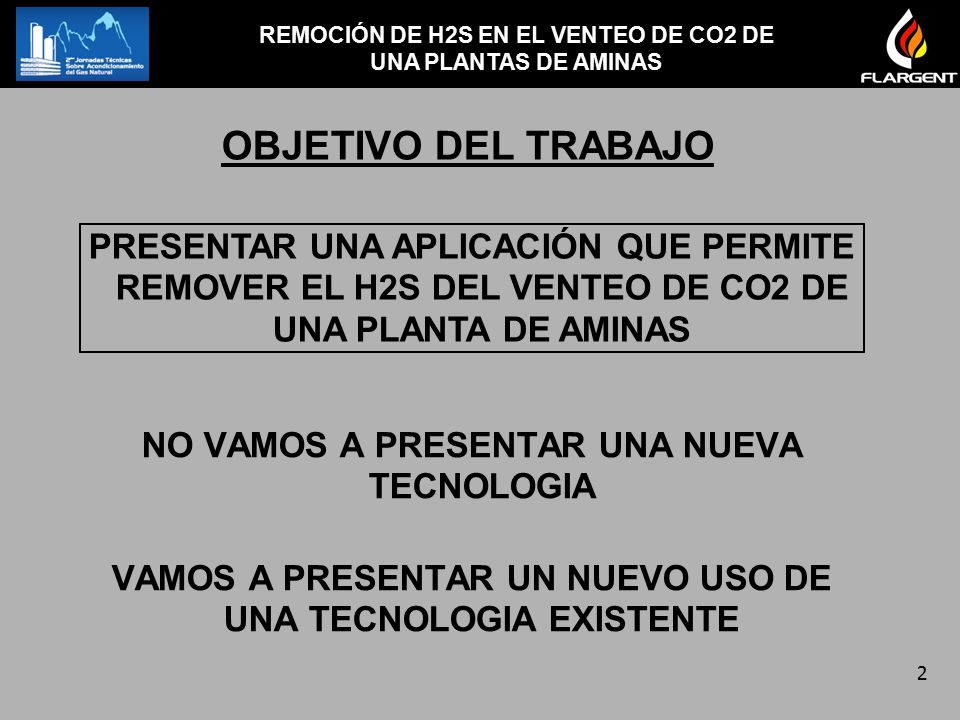

OBJETIVO DEL TRABAJO PRESENTAR UNA APLICACIÓN QUE PERMITE REMOVER EL H2S DEL VENTEO DE CO2 DE UNA PLANTA DE AMINAS NO VAMOS A PRESENTAR UNA NUEVA TECNOLOGIA VAMOS A PRESENTAR UN NUEVO USO DE UNA TECNOLOGIA EXISTENTE

3 REMOCIÓN DE H2S EN EL VENTEO DE CO2 DE UNA PLANTAS DE AMINAS

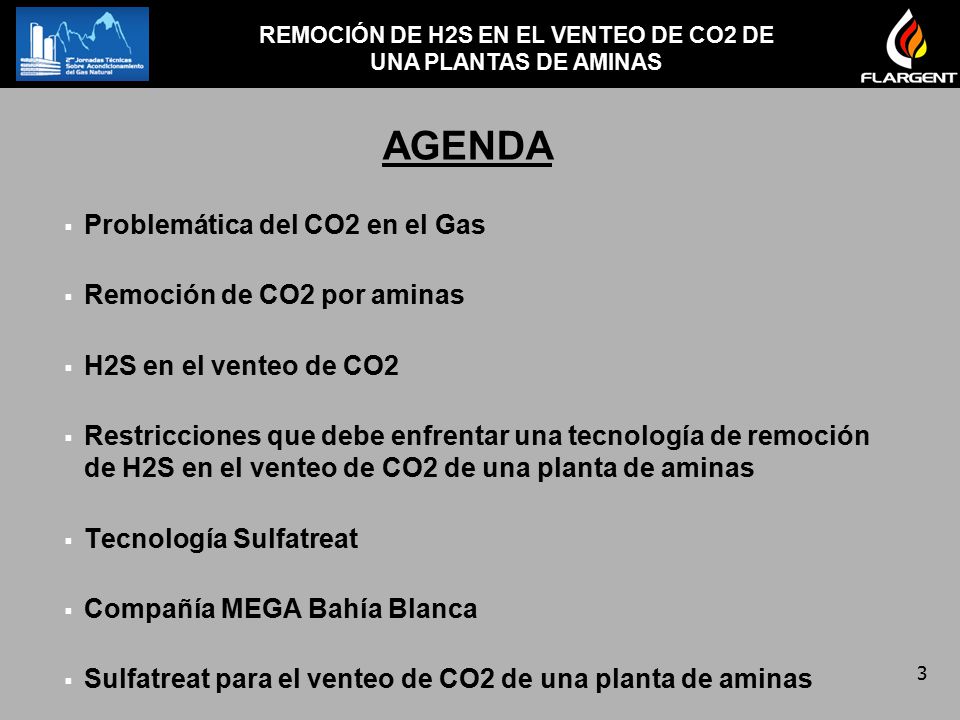

AGENDA Problemática del CO2 en el Gas Remoción de CO2 por aminas H2S en el venteo de CO2 Restricciones que debe enfrentar una tecnología de remoción de H2S en el venteo de CO2 de una planta de aminas Tecnología Sulfatreat Compañía MEGA Bahía Blanca Sulfatreat para el venteo de CO2 de una planta de aminas

4 PROBLEMÁTICA DEL CO2 EN EL GAS

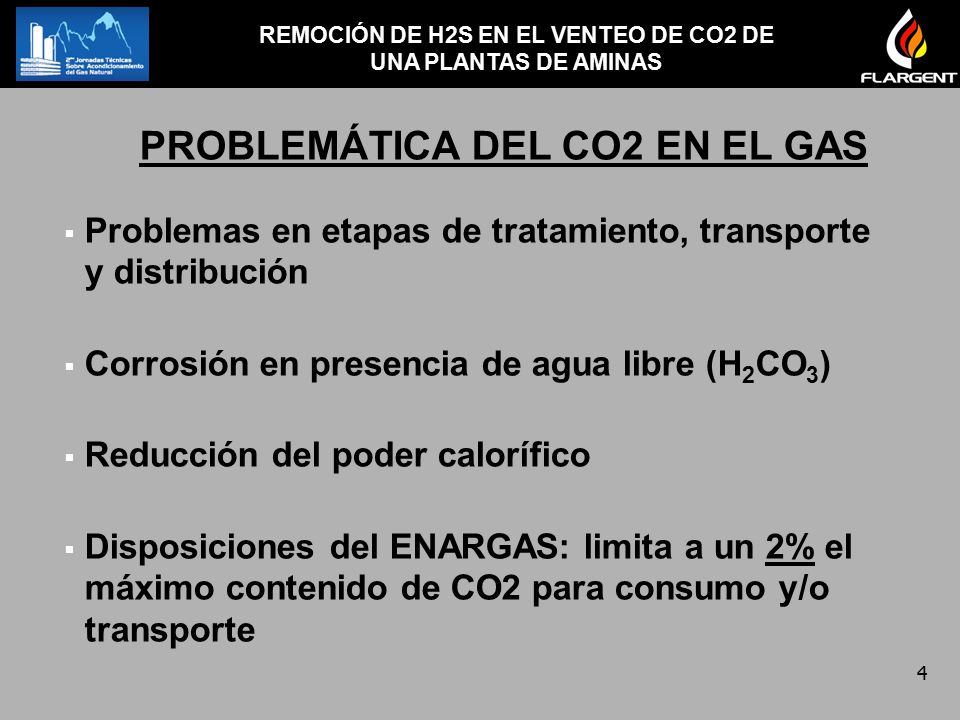

REMOCIÓN DE H2S EN EL VENTEO DE CO2 DE UNA PLANTAS DE AMINAS PROBLEMÁTICA DEL CO2 EN EL GAS Problemas en etapas de tratamiento, transporte y distribución Corrosión en presencia de agua libre (H2CO3) Reducción del poder calorífico Disposiciones del ENARGAS: limita a un 2% el máximo contenido de CO2 para consumo y/o transporte

5 REMOCIÓN DE CO2 POR AMINAS

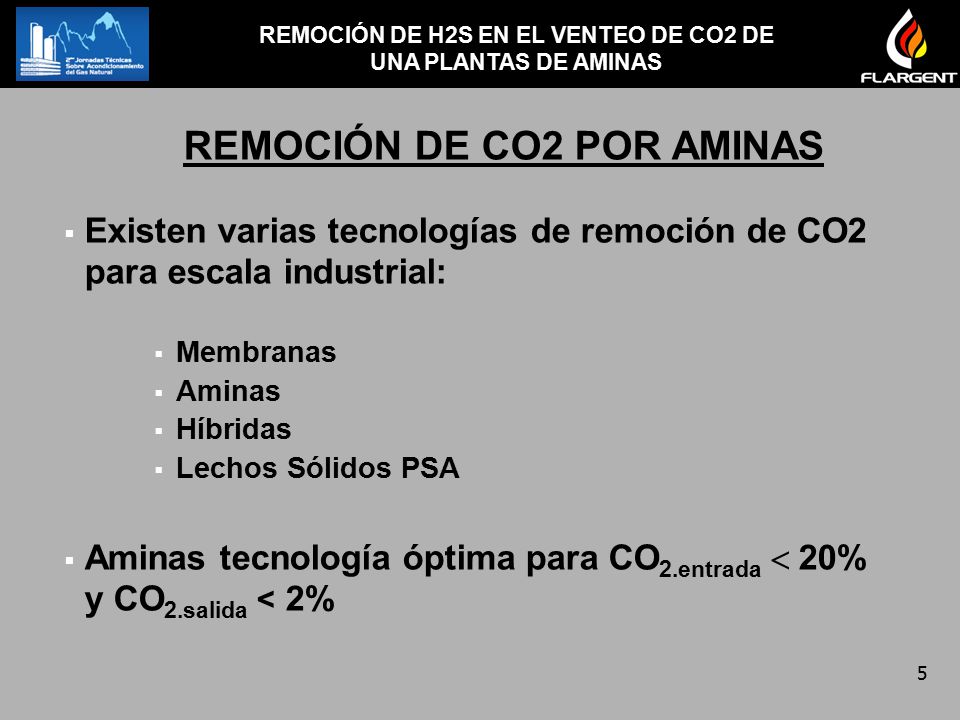

REMOCIÓN DE H2S EN EL VENTEO DE CO2 DE UNA PLANTAS DE AMINAS REMOCIÓN DE CO2 POR AMINAS Existen varias tecnologías de remoción de CO2 para escala industrial: Membranas Aminas Híbridas Lechos Sólidos PSA Aminas tecnología óptima para CO2.entrada < 20% y CO2.salida < 2%

6 REMOCIÓN DE CO2 POR AMINAS

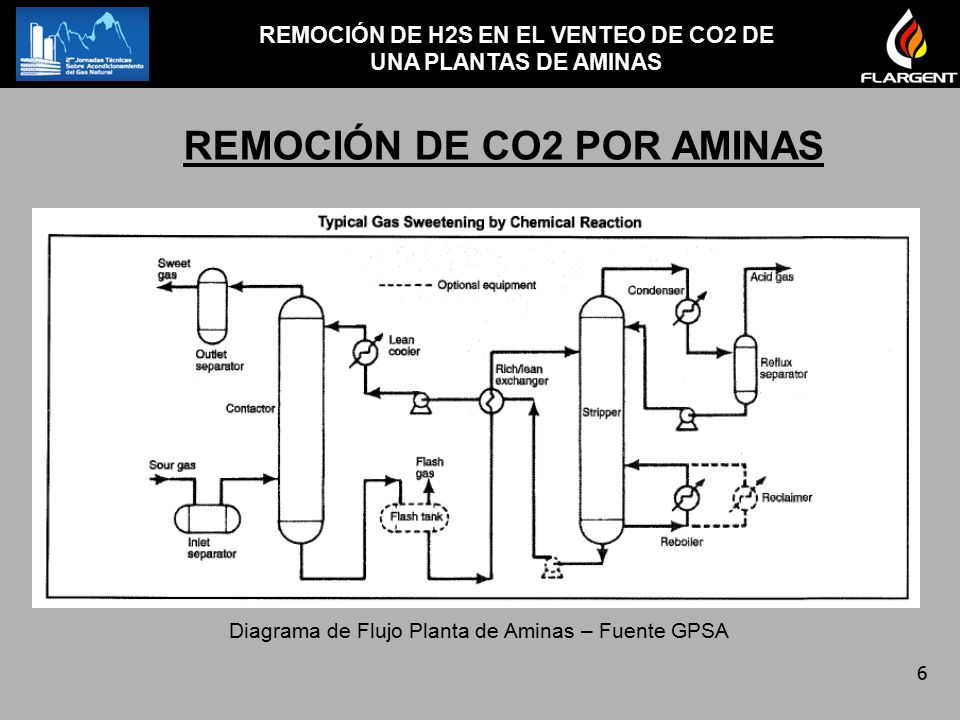

REMOCIÓN DE H2S EN EL VENTEO DE CO2 DE UNA PLANTAS DE AMINAS REMOCIÓN DE CO2 POR AMINAS Diagrama de Flujo Planta de Aminas – Fuente GPSA

7 REMOCIÓN DE H2S EN EL VENTEO DE CO2 DE UNA PLANTAS DE AMINAS

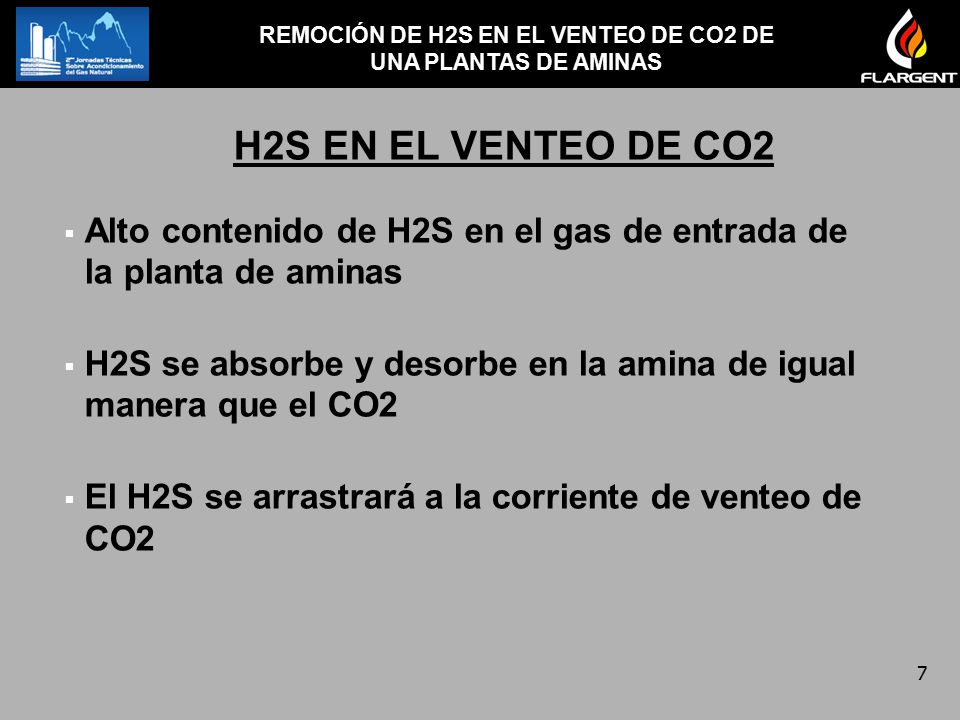

Alto contenido de H2S en el gas de entrada de la planta de aminas H2S se absorbe y desorbe en la amina de igual manera que el CO2 El H2S se arrastrará a la corriente de venteo de CO2

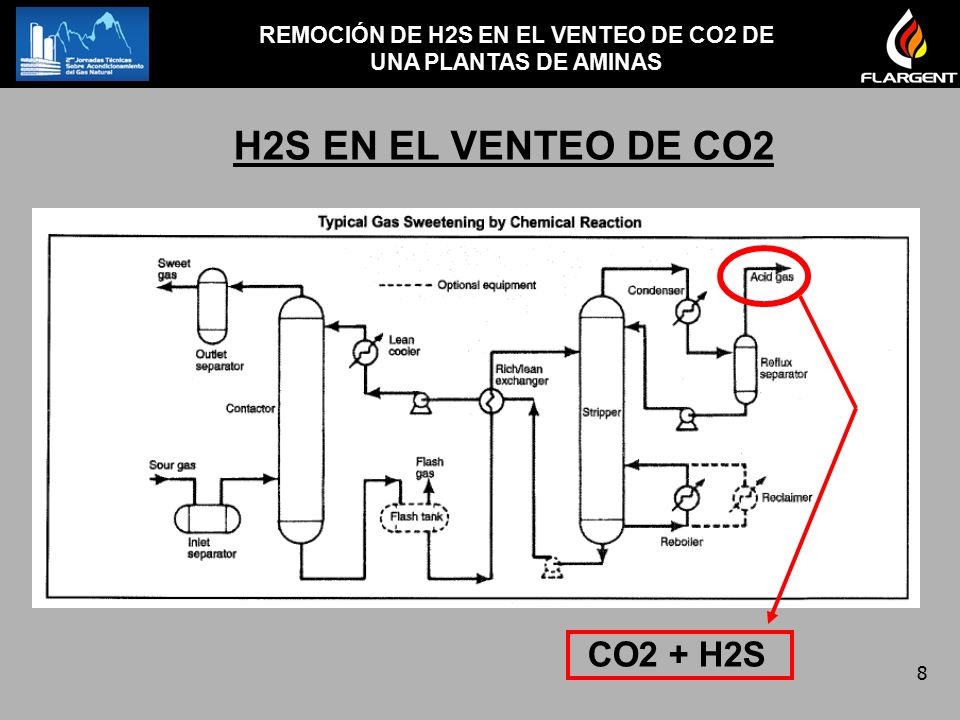

8 REMOCIÓN DE H2S EN EL VENTEO DE CO2 DE UNA PLANTAS DE AMINAS
CO2 + H2S

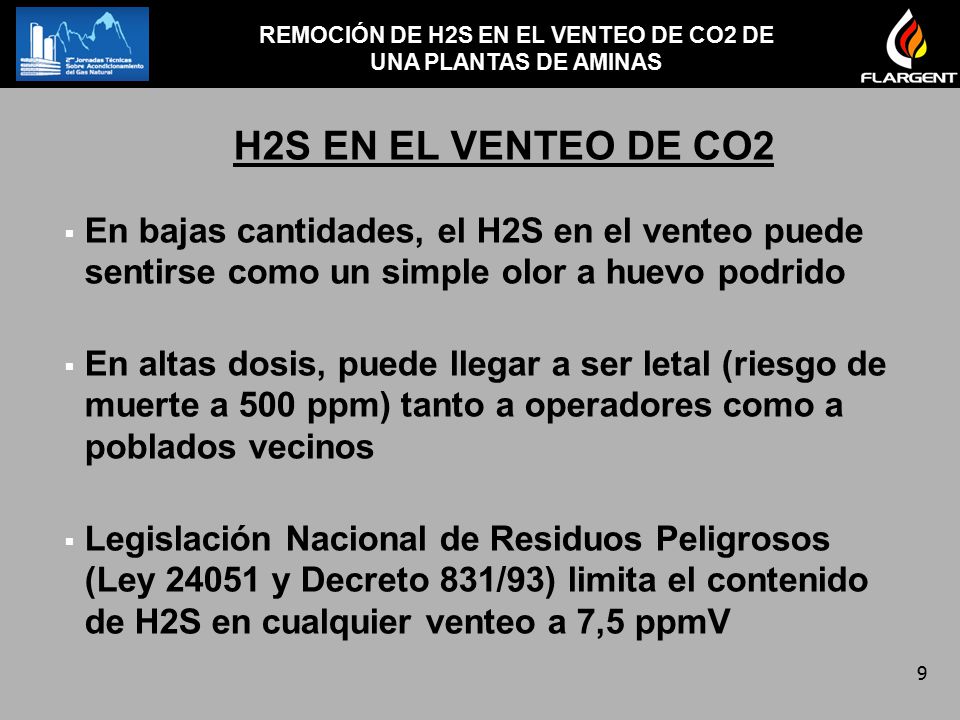

9 REMOCIÓN DE H2S EN EL VENTEO DE CO2 DE UNA PLANTAS DE AMINAS
En bajas cantidades, el H2S en el venteo puede sentirse como un simple olor a huevo podrido En altas dosis, puede llegar a ser letal (riesgo de muerte a 500 ppm) tanto a operadores como a poblados vecinos Legislación Nacional de Residuos Peligrosos (Ley y Decreto 831/93) limita el contenido de H2S en cualquier venteo a 7,5 ppmV

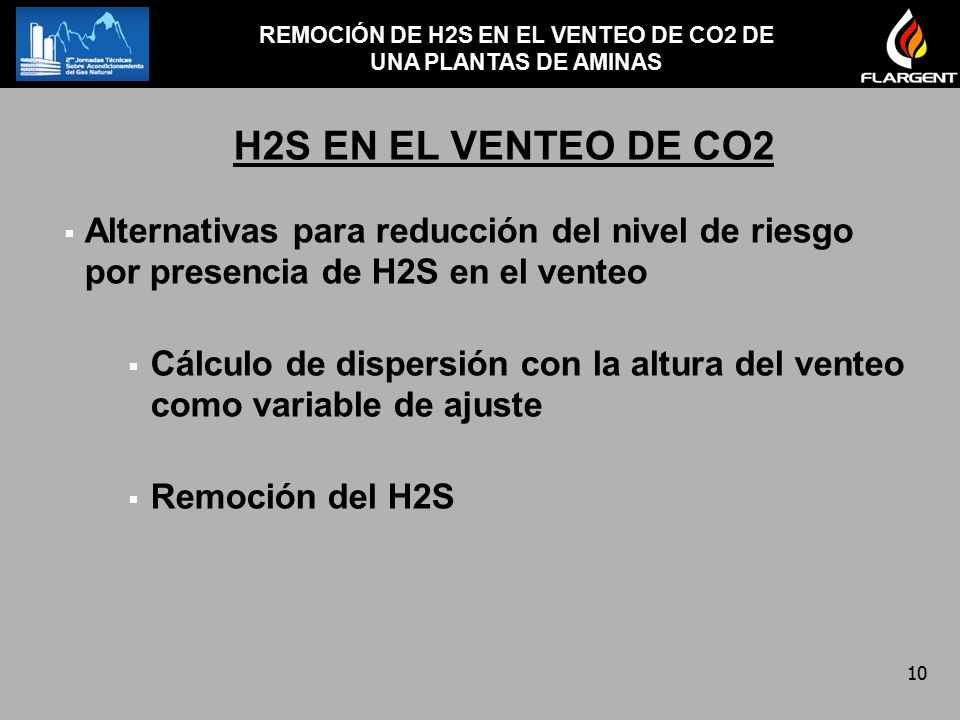

10 REMOCIÓN DE H2S EN EL VENTEO DE CO2 DE UNA PLANTAS DE AMINAS
Alternativas para reducción del nivel de riesgo por presencia de H2S en el venteo Cálculo de dispersión con la altura del venteo como variable de ajuste Remoción del H2S

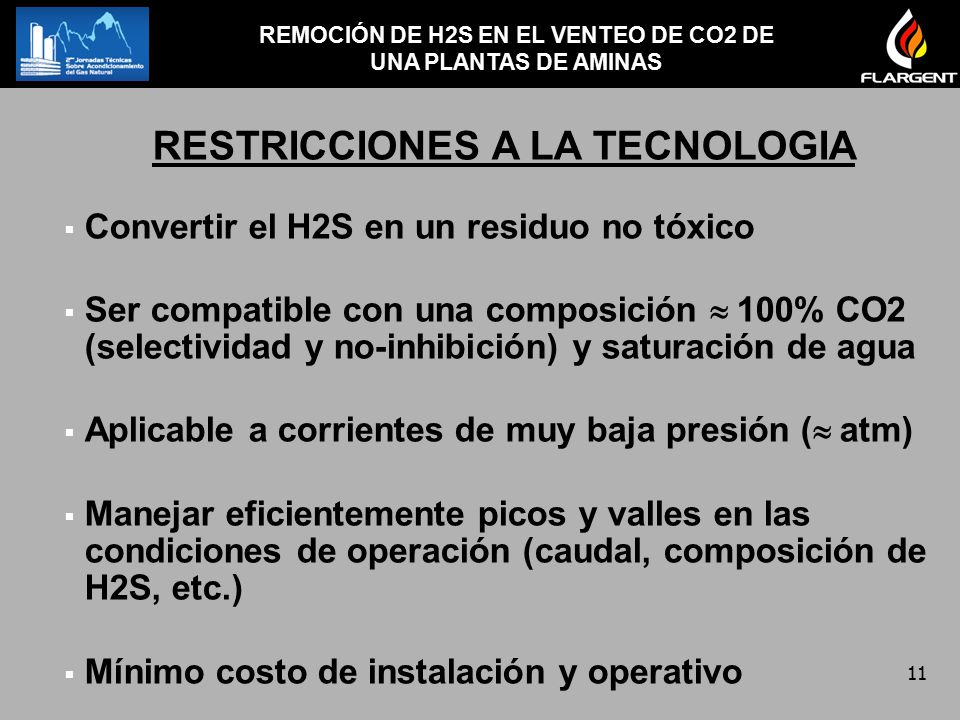

11 RESTRICCIONES A LA TECNOLOGIA
REMOCIÓN DE H2S EN EL VENTEO DE CO2 DE UNA PLANTAS DE AMINAS RESTRICCIONES A LA TECNOLOGIA Convertir el H2S en un residuo no tóxico Ser compatible con una composición » 100% CO2 (selectividad y no-inhibición) y saturación de agua Aplicable a corrientes de muy baja presión (» atm) Manejar eficientemente picos y valles en las condiciones de operación (caudal, composición de H2S, etc.) Mínimo costo de instalación y operativo

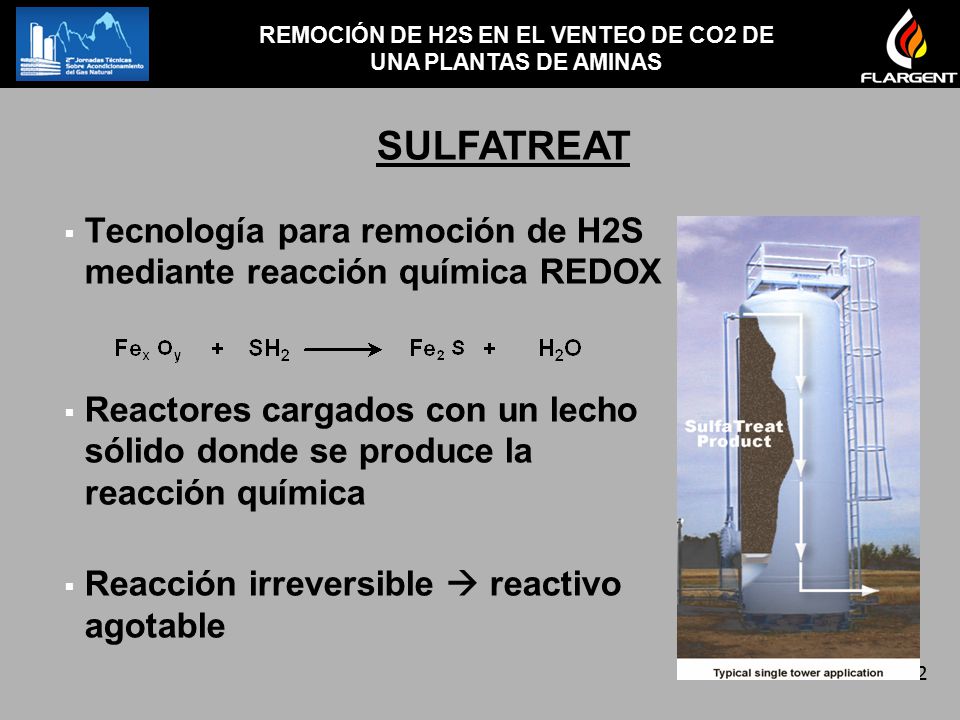

12 REMOCIÓN DE H2S EN EL VENTEO DE CO2 DE UNA PLANTAS DE AMINAS
SULFATREAT Tecnología para remoción de H2S mediante reacción química REDOX Reactores cargados con un lecho sólido donde se produce la reacción química Reacción irreversible  reactivo agotable

13 REMOCIÓN DE H2S EN EL VENTEO DE CO2 DE UNA PLANTAS DE AMINAS

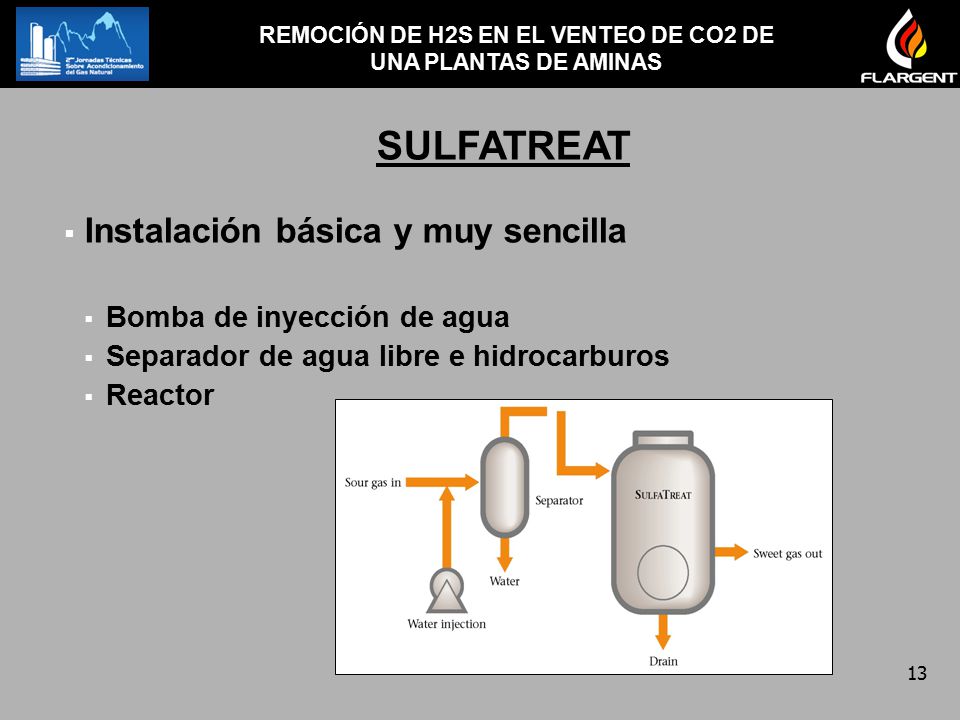

SULFATREAT Instalación básica y muy sencilla Bomba de inyección de agua Separador de agua libre e hidrocarburos Reactor

14 REMOCIÓN DE H2S EN EL VENTEO DE CO2 DE UNA PLANTAS DE AMINAS

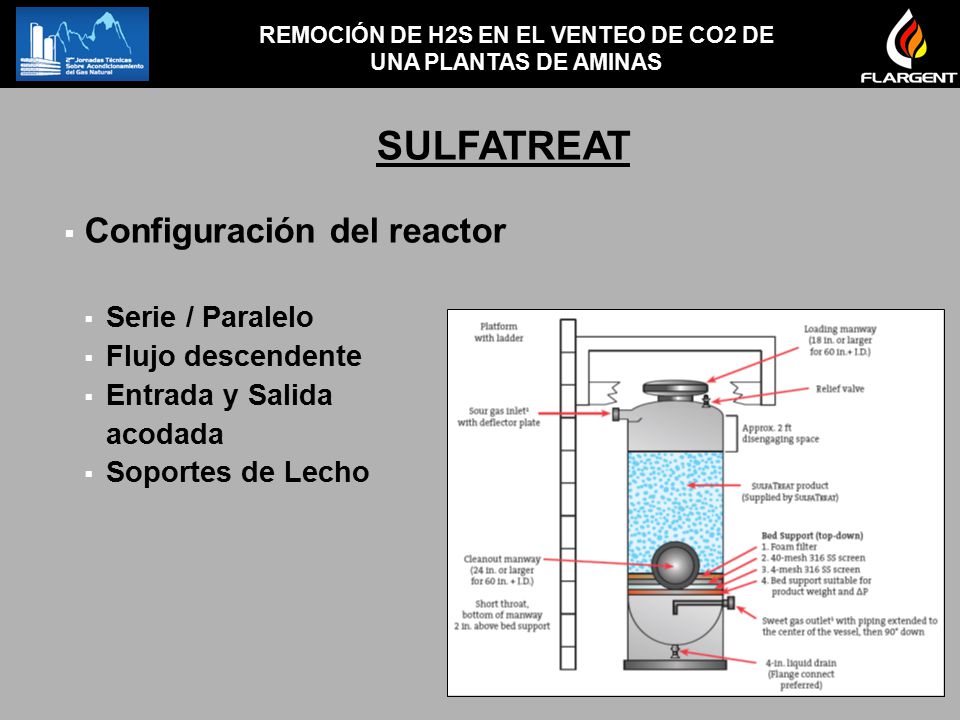

SULFATREAT Configuración del reactor Serie / Paralelo Flujo descendente Entrada y Salida acodada Soportes de Lecho

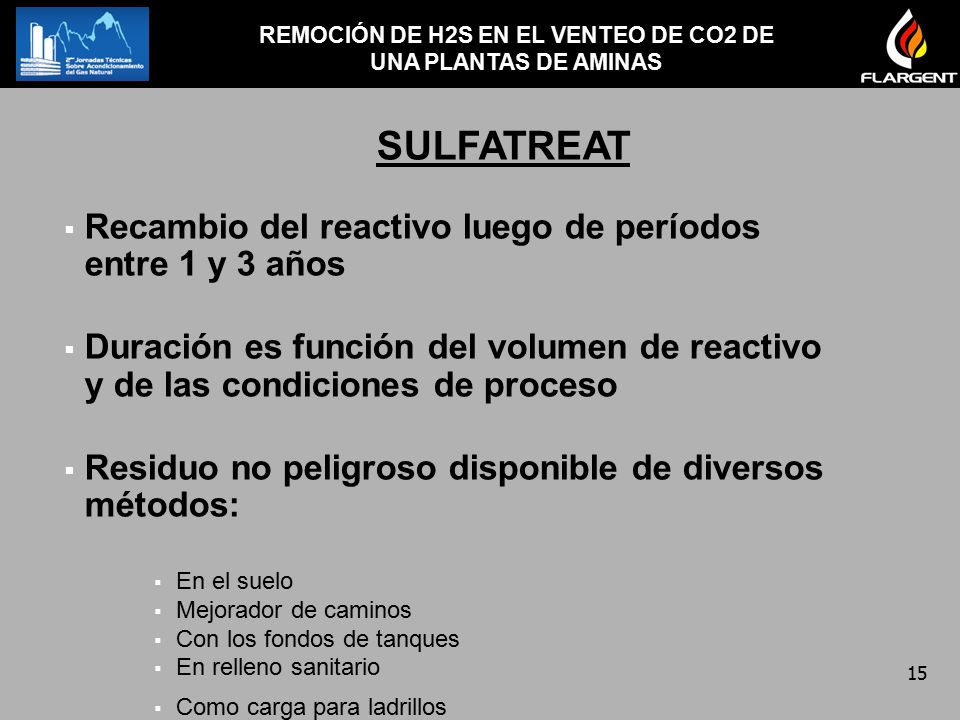

15 REMOCIÓN DE H2S EN EL VENTEO DE CO2 DE UNA PLANTAS DE AMINAS
SULFATREAT Recambio del reactivo luego de períodos entre 1 y 3 años Duración es función del volumen de reactivo y de las condiciones de proceso Residuo no peligroso disponible de diversos métodos: En el suelo Mejorador de caminos Con los fondos de tanques En relleno sanitario Como carga para ladrillos

16 REMOCIÓN DE H2S EN EL VENTEO DE CO2 DE UNA PLANTAS DE AMINAS

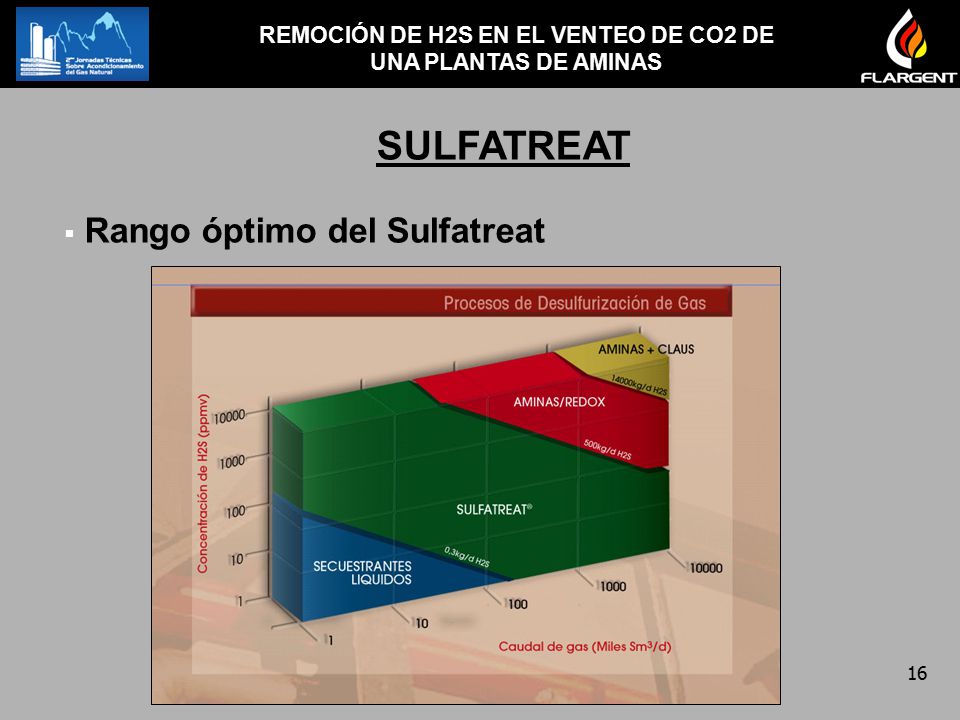

SULFATREAT Rango óptimo del Sulfatreat

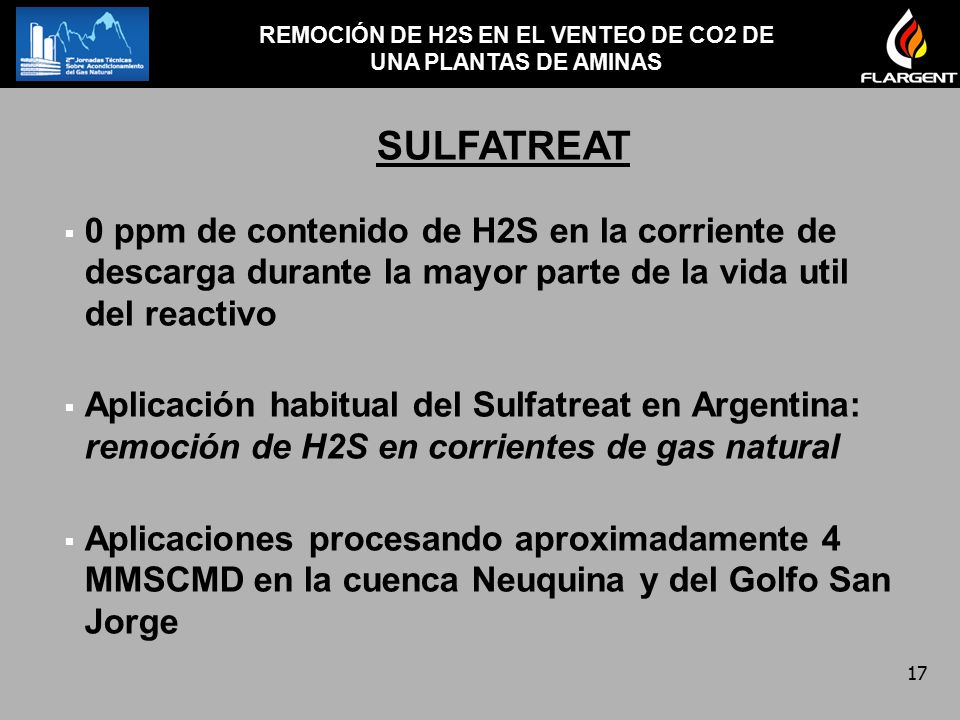

17 REMOCIÓN DE H2S EN EL VENTEO DE CO2 DE UNA PLANTAS DE AMINAS
SULFATREAT 0 ppm de contenido de H2S en la corriente de descarga durante la mayor parte de la vida util del reactivo Aplicación habitual del Sulfatreat en Argentina: remoción de H2S en corrientes de gas natural Aplicaciones procesando aproximadamente 4 MMSCMD en la cuenca Neuquina y del Golfo San Jorge

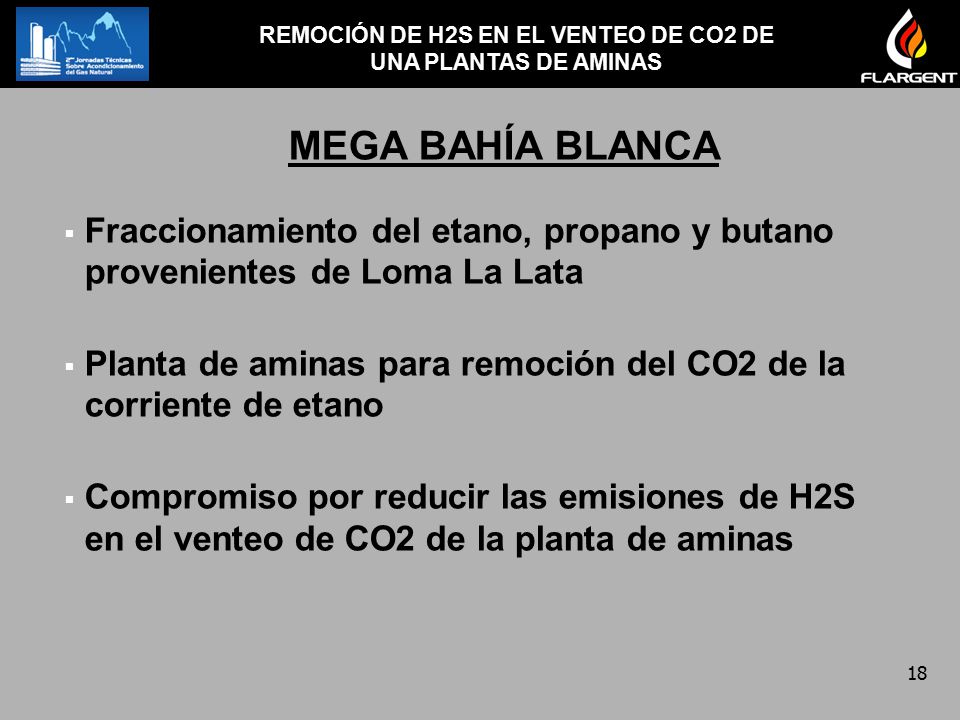

18 REMOCIÓN DE H2S EN EL VENTEO DE CO2 DE UNA PLANTAS DE AMINAS
MEGA BAHÍA BLANCA Fraccionamiento del etano, propano y butano provenientes de Loma La Lata Planta de aminas para remoción del CO2 de la corriente de etano Compromiso por reducir las emisiones de H2S en el venteo de CO2 de la planta de aminas

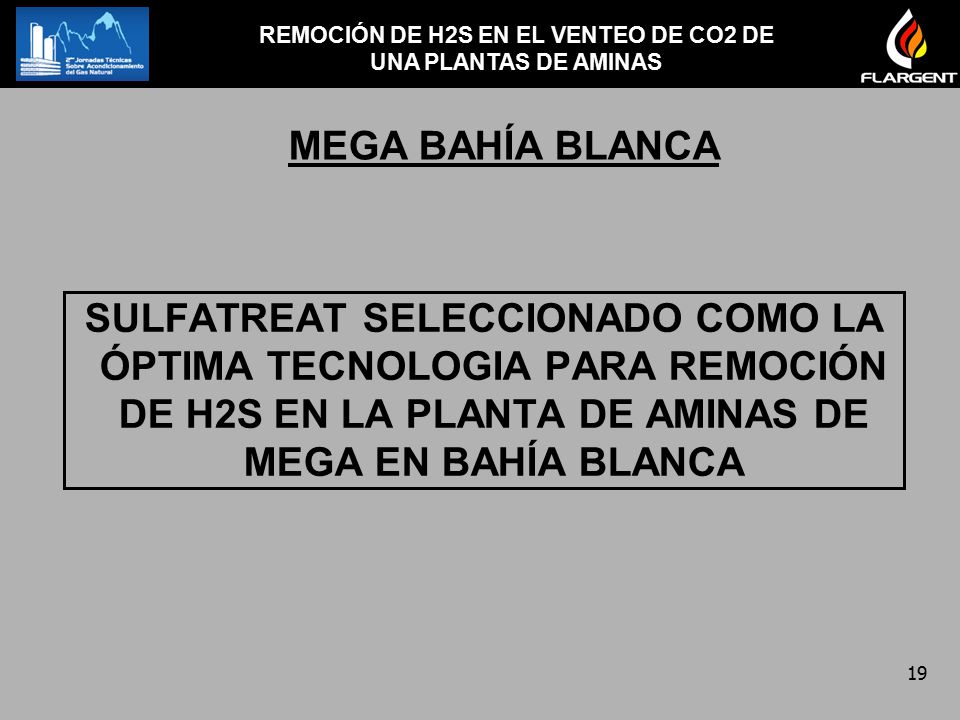

19 REMOCIÓN DE H2S EN EL VENTEO DE CO2 DE UNA PLANTAS DE AMINAS
MEGA BAHÍA BLANCA SULFATREAT SELECCIONADO COMO LA ÓPTIMA TECNOLOGIA PARA REMOCIÓN DE H2S EN LA PLANTA DE AMINAS DE MEGA EN BAHÍA BLANCA

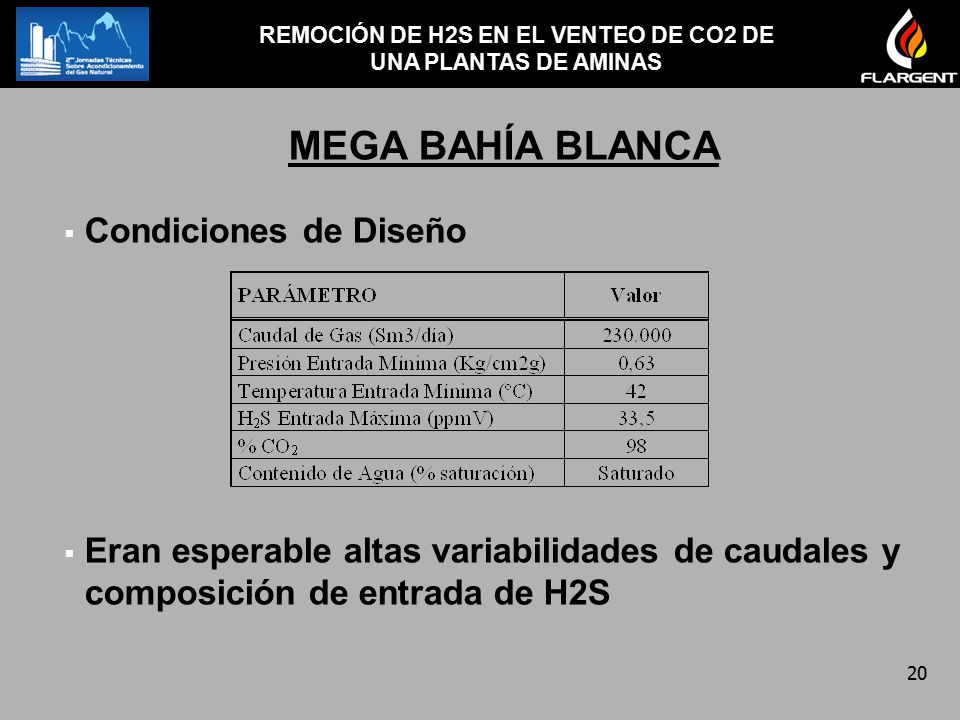

20 REMOCIÓN DE H2S EN EL VENTEO DE CO2 DE UNA PLANTAS DE AMINAS
MEGA BAHÍA BLANCA Condiciones de Diseño Eran esperable altas variabilidades de caudales y composición de entrada de H2S

21 REMOCIÓN DE H2S EN EL VENTEO DE CO2 DE UNA PLANTAS DE AMINAS

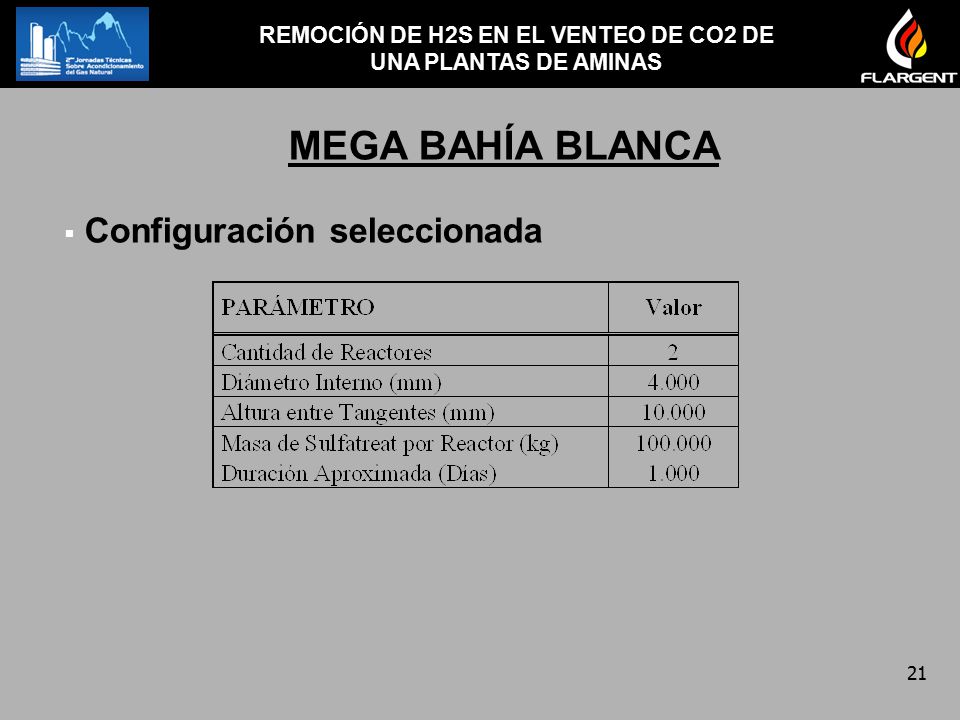

MEGA BAHÍA BLANCA Configuración seleccionada

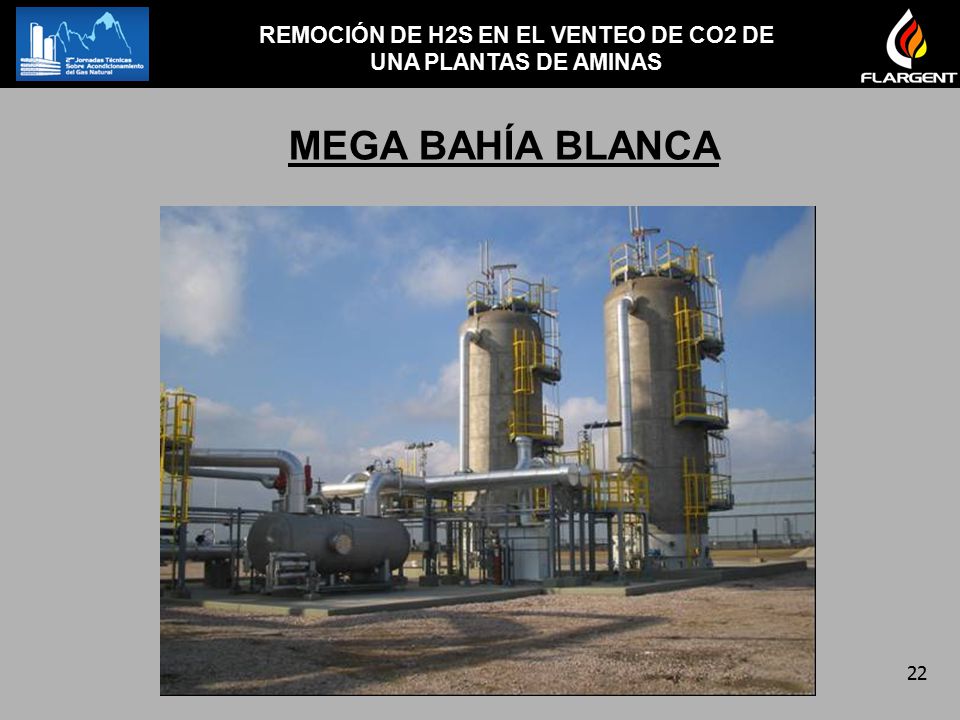

22 REMOCIÓN DE H2S EN EL VENTEO DE CO2 DE UNA PLANTAS DE AMINAS
MEGA BAHÍA BLANCA

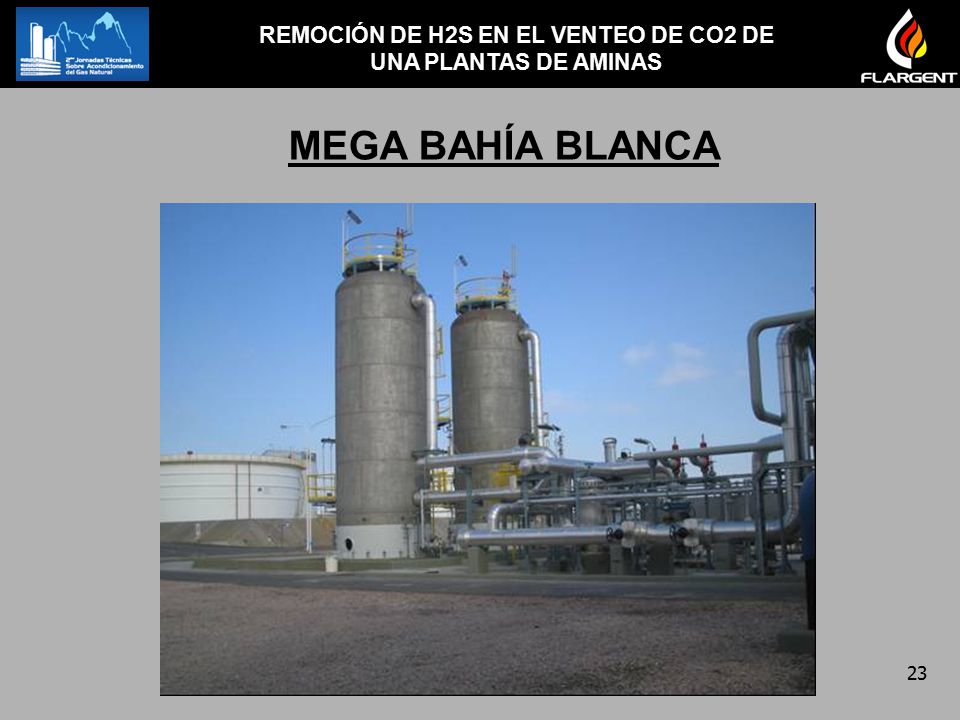

23 REMOCIÓN DE H2S EN EL VENTEO DE CO2 DE UNA PLANTAS DE AMINAS
MEGA BAHÍA BLANCA

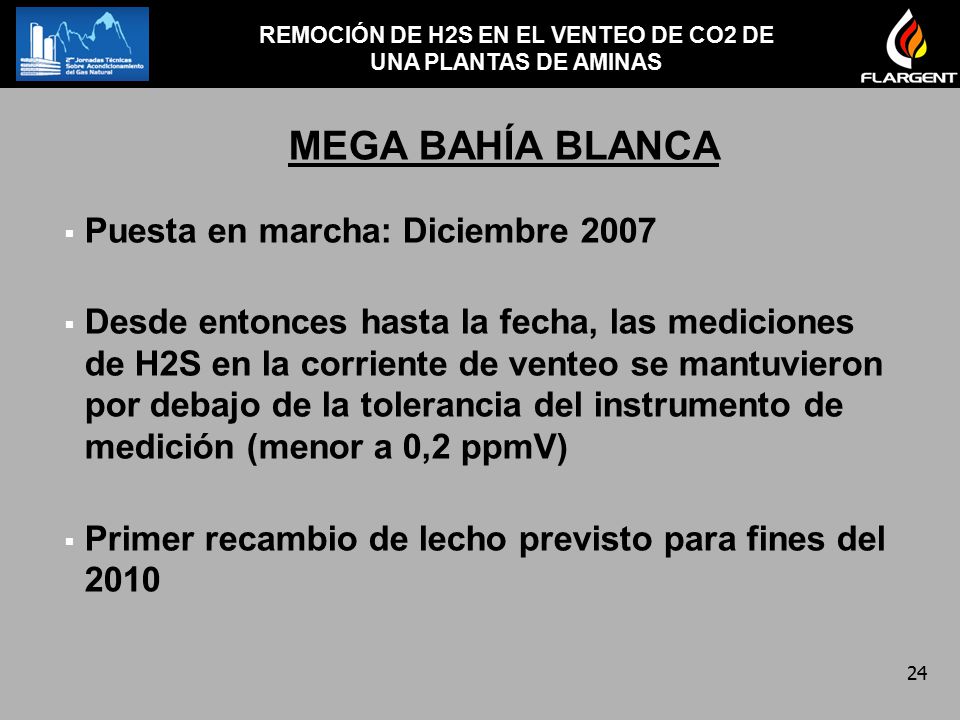

24 REMOCIÓN DE H2S EN EL VENTEO DE CO2 DE UNA PLANTAS DE AMINAS
MEGA BAHÍA BLANCA Puesta en marcha: Diciembre 2007 Desde entonces hasta la fecha, las mediciones de H2S en la corriente de venteo se mantuvieron por debajo de la tolerancia del instrumento de medición (menor a 0,2 ppmV) Primer recambio de lecho previsto para fines del 2010

25 REMOCIÓN DE H2S EN EL VENTEO DE CO2 DE UNA PLANTAS DE AMINAS

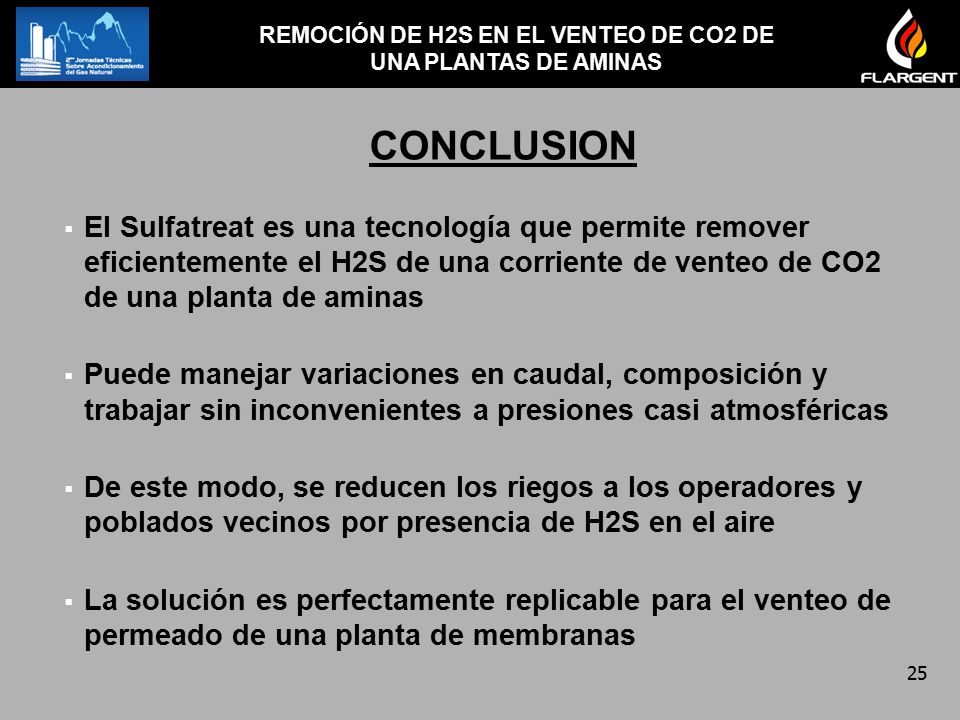

CONCLUSION El Sulfatreat es una tecnología que permite remover eficientemente el H2S de una corriente de venteo de CO2 de una planta de aminas Puede manejar variaciones en caudal, composición y trabajar sin inconvenientes a presiones casi atmosféricas De este modo, se reducen los riegos a los operadores y poblados vecinos por presencia de H2S en el aire La solución es perfectamente replicable para el venteo de permeado de una planta de membranas

26 MUCHAS GRACIAS POR SU ATENCION ¿PREGUNTAS? ¿CONSULTAS?
REMOCIÓN DE H2S EN EL VENTEO DE CO2 DE UNA PLANTAS DE AMINAS MUCHAS GRACIAS POR SU ATENCION ¿PREGUNTAS? ¿CONSULTAS? Federico Patti Francisco Sánchez Carelli
