1 22 Octubre 2004 PRESENTADO POR:CARLOS E. PEREZ R. E-MAIL:carlos_perez@intranet.telcel.com.ve Teléfono:0212 – 200 88 85 Empresa:TELCEL BELLSOUTH B ANDA A NCHA

2 22 Octubre 2004 Agenda Conceptos Conceptos B ANDA A NCHA Tecnologías de Acceso Tecnologías de Acceso Aplicaciones Aplicaciones Preguntas y Respuestas Preguntas y Respuestas

3 22 Octubre 2004 BANDA ANCHA Vs ANCHO DE BANDA Conceptos ANCHO DE BANDA Analógico Rango de Frecuencia Audible: 300 Hz – 15.000 Hz UIT Normalizó para: 300 Hz – 3.400 Hz Digital Modulación Digitalizada para la transmisión de información (canal de audio): PCM = 64 Kbits/seg Codec: G.711 / UIT – 1984 – 64 Kbits/seg Codec: G.729 / UIT – 1996 – 8 Kbits/seg

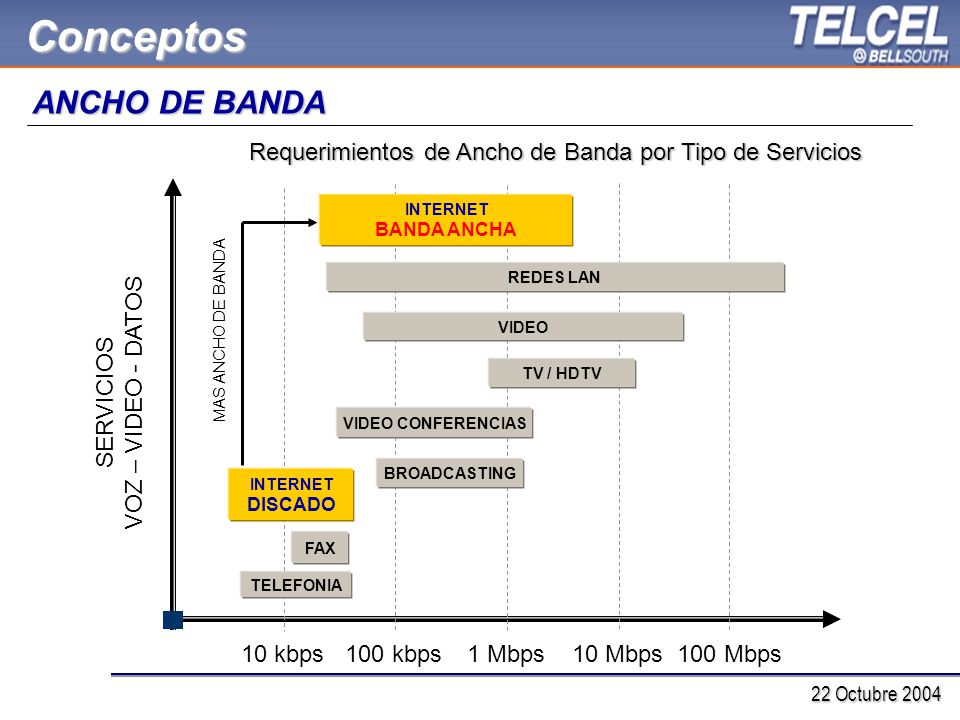

4 22 Octubre 2004 Conceptos ANCHO DE BANDA 10 kbps100 kbps1 Mbps10 Mbps100 Mbps Requerimientos de Ancho de Banda por Tipo de Servicios TELEFONIA BROADCASTING VIDEO CONFERENCIAS TV / HDTV FAX VIDEO REDES LAN INTERNET BANDA ANCHA INTERNET DISCADO MAS ANCHO DE BANDA SERVICIOS VOZ – VIDEO - DATOS

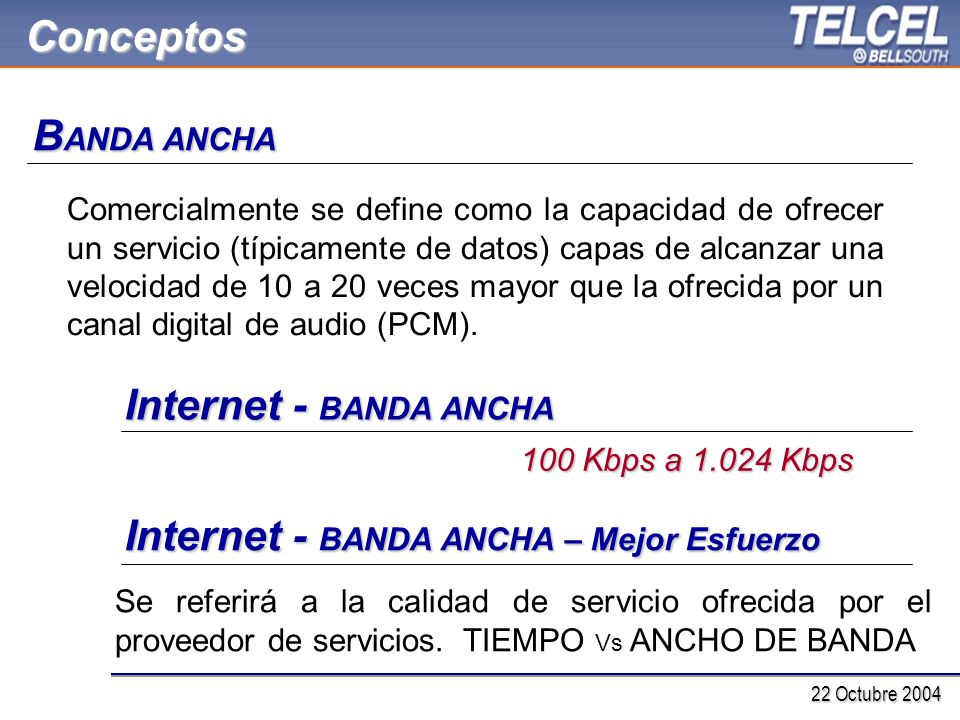

5 22 Octubre 2004 Conceptos B ANDA ANCHA Comercialmente se define como la capacidad de ofrecer un servicio (típicamente de datos) capas de alcanzar una velocidad de 10 a 20 veces mayor que la ofrecida por un canal digital de audio (PCM). Internet - BANDA ANCHA 100 Kbps a 1.024 Kbps Internet - BANDA ANCHA – Mejor Esfuerzo Se referirá a la calidad de servicio ofrecida por el proveedor de servicios. TIEMPO Vs ANCHO DE BANDA

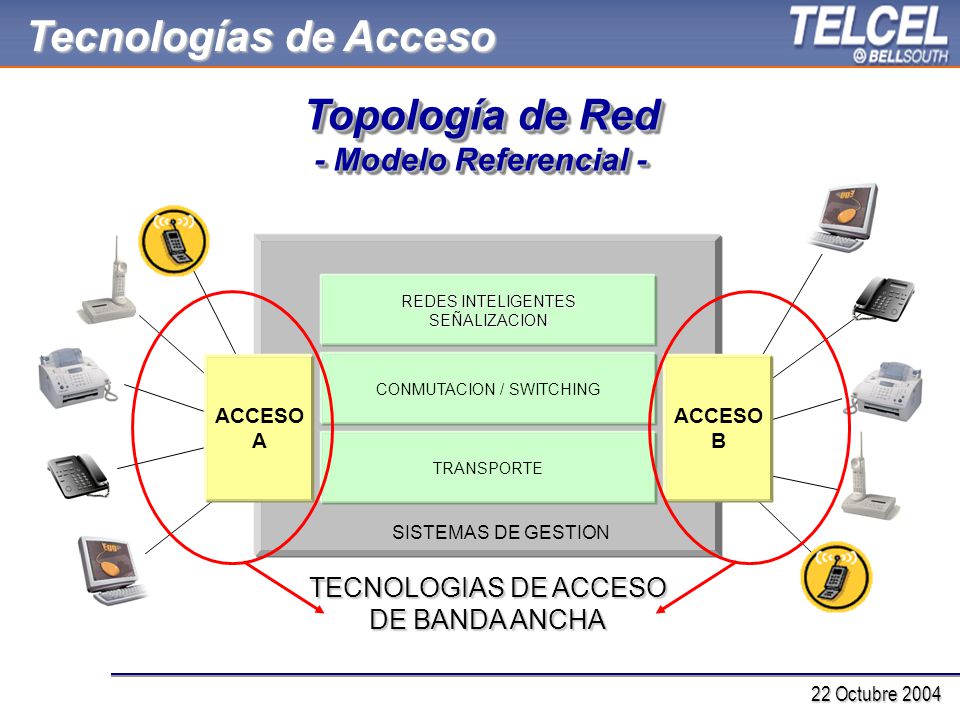

6 22 Octubre 2004 Tecnologías de Acceso Topología de Red - Modelo Referencial - Topología de Red - Modelo Referencial - TRANSPORTE CONMUTACION / SWITCHING REDES INTELIGENTES SEÑALIZACION ACCESO B SISTEMAS DE GESTION ACCESO A TECNOLOGIAS DE ACCESO DE BANDA ANCHA

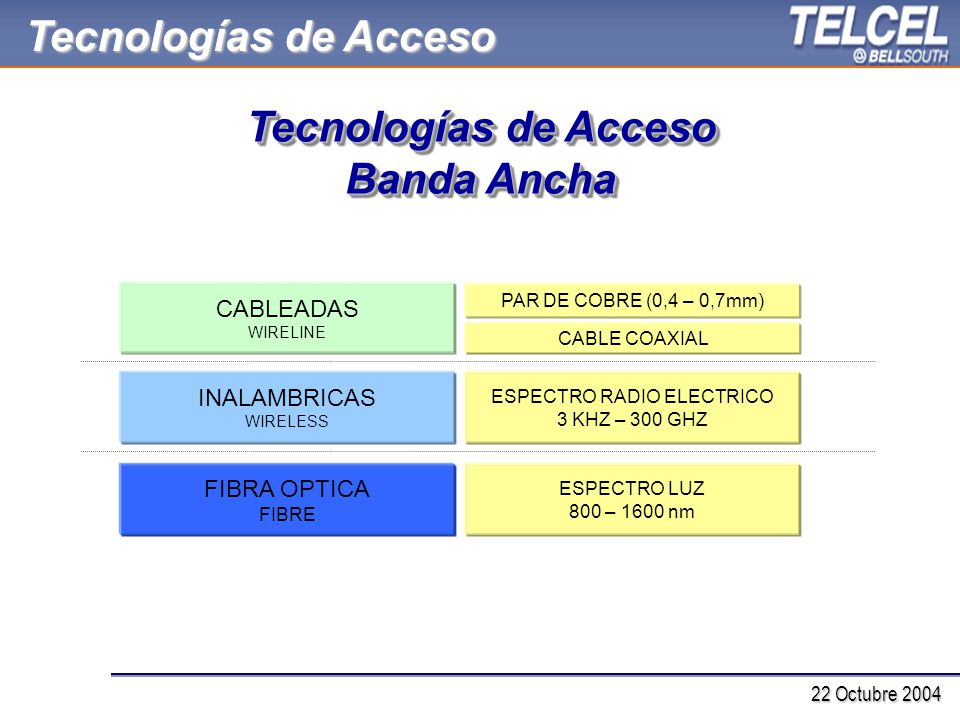

7 22 Octubre 2004 Tecnologías de Acceso Banda Ancha Tecnologías de Acceso Banda Ancha Tecnologías de Acceso CABLEADAS WIRELINE FIBRA OPTICA FIBRE INALAMBRICAS WIRELESS PAR DE COBRE (0,4 – 0,7mm) CABLE COAXIAL ESPECTRO RADIO ELECTRICO 3 KHZ – 300 GHZ ESPECTRO LUZ 800 – 1600 nm

8 22 Octubre 2004 Tecnologías de Acceso CABLEADAS WIRELINE PAR DE COBRE TECNOLIGASCARACTERISTICAS ISDN – DSL Integrate Services Digital Network Digital Suscriber Line ISDN (2B+D): 2B – 2 CANALES DE 64 KbpS D: 1 CANAL DE SEÑALIZACION Transmisión: Simétrico / Duplex AB: 160 Kbps Distancias: 5,5 km / 18.000 feet Feacture: dispone de cancelador de eco Estándar ANSI T1.601 ITU I.431

9 22 Octubre 2004 Tecnologías de Acceso CABLEADAS WIRELINE PAR DE COBRE TECNOLIGASCARACTERISTICAS HDSL High data rate Digital Suscriber Line E1 / T1 aplications Transmisión: Simétrico / Duplex AB: 1.544 Mbps (T1) / 2.048 (E1) Distancias: 3,6 km / 12.000 feet Consideraciones: Para Tx T1 – Requiere dos pares de cobre Para Tx E1 – Requiere tres pares de cobre Estándar ANSI T1.4-TR28 ITU G.991.1 HDSL-211.544 KbpsANSI T1.418 HDSL-42776 KbpsANSI T1.418 SHDSL1 o 2192 to 4.624 KbpsITU G.991.2 / ETSI TS102524 DSL# PARABSTANDAR VARIANTES Y EVOLUCION DE HDSL

10 22 Octubre 2004 Tecnologías de Acceso CABLEADAS WIRELINE PAR DE COBRE - SHDSL

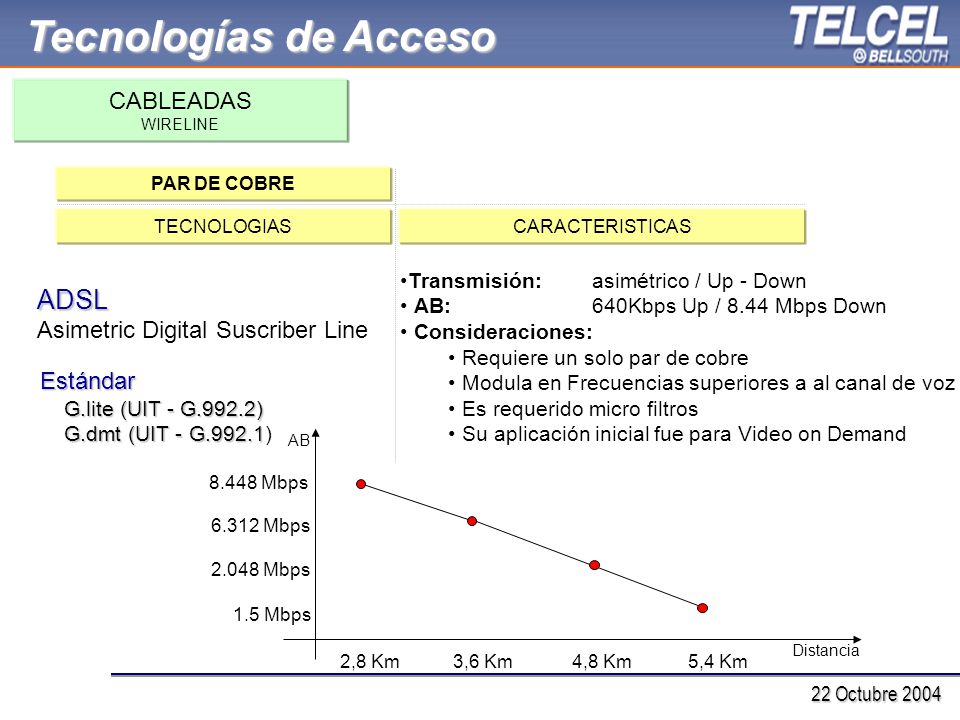

11 22 Octubre 2004 Tecnologías de Acceso CABLEADAS WIRELINE PAR DE COBRE TECNOLOGIASCARACTERISTICAS ADSL Asimetric Digital Suscriber Line Transmisión: asimétrico / Up - Down AB: 640Kbps Up / 8.44 Mbps Down Consideraciones: Requiere un solo par de cobre Modula en Frecuencias superiores a al canal de voz Es requerido micro filtros Su aplicación inicial fue para Video on Demand Estándar G.lite (UIT - G.992.2) G.lite (UIT - G.992.2) G.dmt (UIT - G.992.1 G.dmt (UIT - G.992.1) 2,8 Km3,6 Km4,8 Km5,4 Km 1.5 Mbps 2.048 Mbps 6.312 Mbps 8.448 Mbps Distancia AB

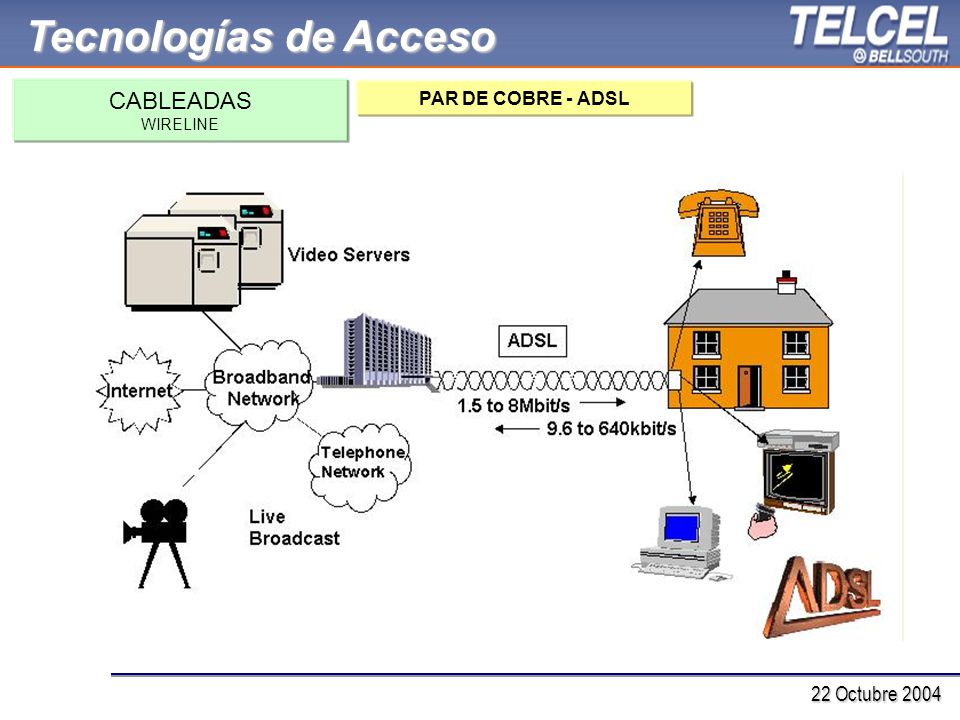

12 22 Octubre 2004 CABLEADAS WIRELINE PAR DE COBRE - ADSL Tecnologías de Acceso

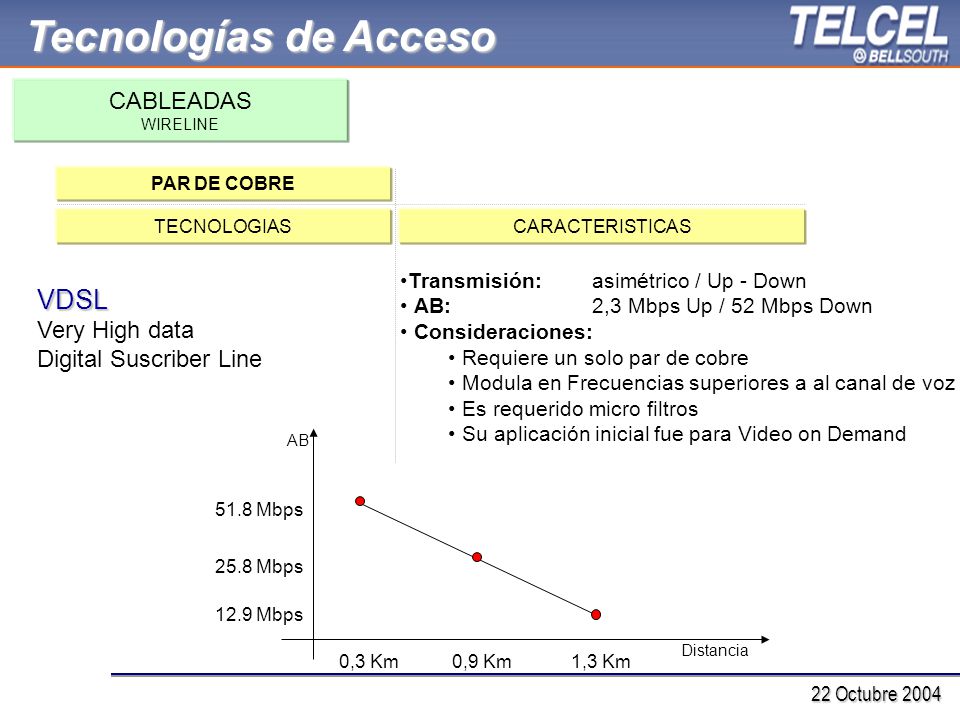

13 22 Octubre 2004 Tecnologías de Acceso CABLEADAS WIRELINE PAR DE COBRE TECNOLOGIASCARACTERISTICAS VDSL Very High data Digital Suscriber Line Transmisión: asimétrico / Up - Down AB: 2,3 Mbps Up / 52 Mbps Down Consideraciones: Requiere un solo par de cobre Modula en Frecuencias superiores a al canal de voz Es requerido micro filtros Su aplicación inicial fue para Video on Demand 0,3 Km0,9 Km1,3 Km 12.9 Mbps Distancia AB 25.8 Mbps 51.8 Mbps

14 22 Octubre 2004 Tecnologías de Acceso INALAMBRICAS WIRELESS MICROONDAS TECNOLOGIASCARACTERISTICAS ENLACES PUNTO A PUNTO Radios PDH Plesiochronous Digital Hierarchy PDH: Usualmente empleado en redes de transporte n x E1 = n x 2.048 Kbps Distancias acorde con la Frecuencia de operación Interfaces eléctricas (75ohm / 120 ohm) 3K300K30K3M30M300M 3G30G 300G F [Hz] VLFLFMFHFVHF UHFSHFEHF

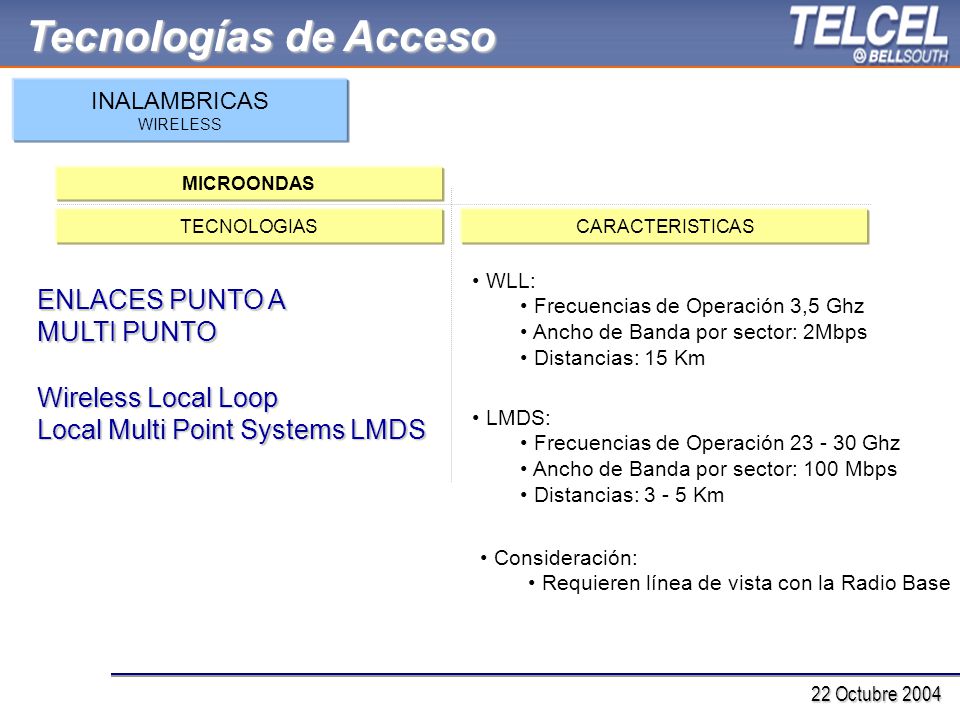

15 22 Octubre 2004 Tecnologías de Acceso INALAMBRICAS WIRELESS MICROONDAS TECNOLOGIASCARACTERISTICAS ENLACES PUNTO A MULTI PUNTO Wireless Local Loop Local Multi Point Systems LMDS WLL: Frecuencias de Operación 3,5 Ghz Ancho de Banda por sector: 2Mbps Distancias: 15 Km LMDS: Frecuencias de Operación 23 - 30 Ghz Ancho de Banda por sector: 100 Mbps Distancias: 3 - 5 Km Consideración: Requieren línea de vista con la Radio Base

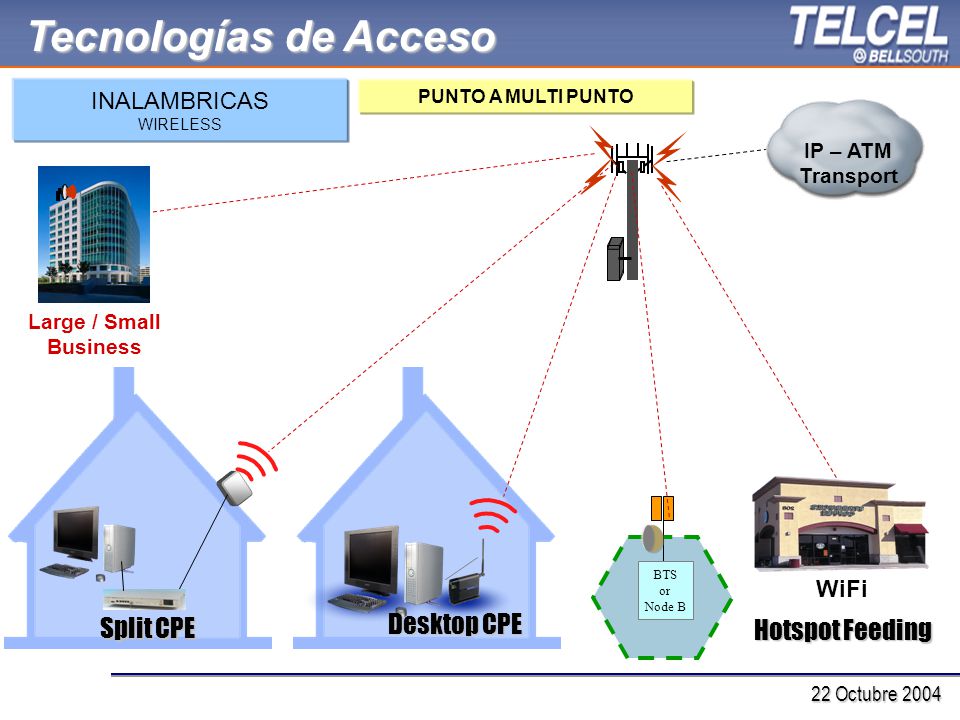

16 22 Octubre 2004 Large / Small Business IP – ATM Transport Split CPE Split CPE Desktop CPE WiFi Hotspot Feeding BTS or Node B Tecnologías de Acceso INALAMBRICAS WIRELESS PUNTO A MULTI PUNTO

17 22 Octubre 2004 Tecnologías de Acceso INALAMBRICAS WIRELESS MICROONDAS - WiFi TECNOLOGIAS WiFi CARACTERISTICAS IEE 802.11a AB / FrecModulacionSeguridad 54 Mbps / 5GhzOFDMWEP & WPA IEE 802.11b 11 Mbps / 2,4GhzDSSS WEP & WPA IEE 802.11g 54 Mbps / 5GhzOFDM > 20 Mbps DSSS < 20 Mbps WEP & WPA * Radios Promedio de Cobertura: 75 – 150 mts

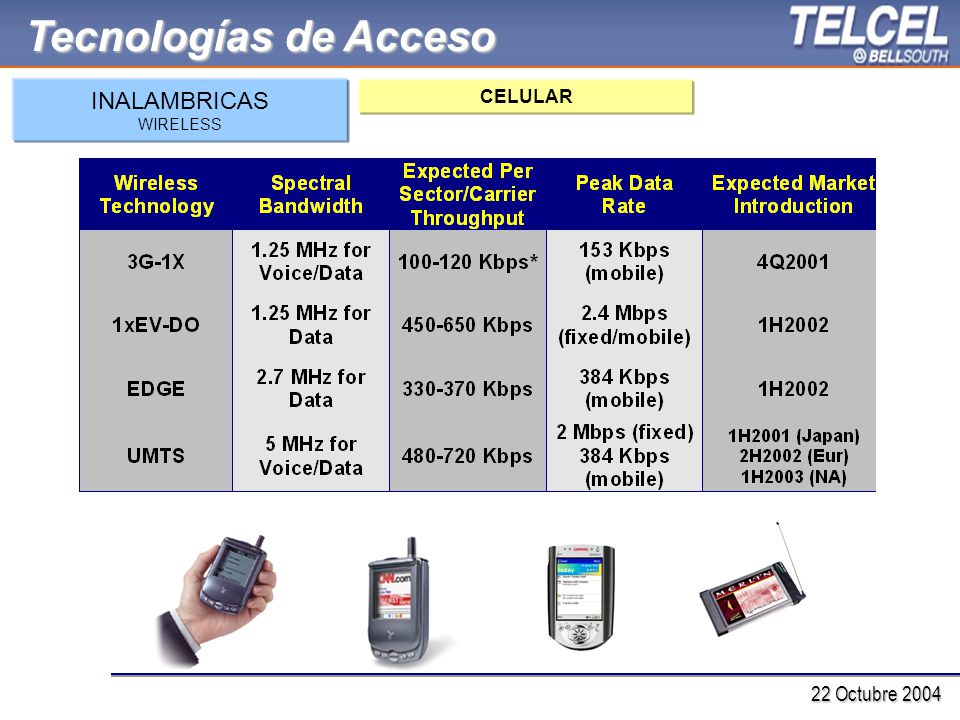

18 22 Octubre 2004 Tecnologías de Acceso INALAMBRICAS WIRELESS CELULAR

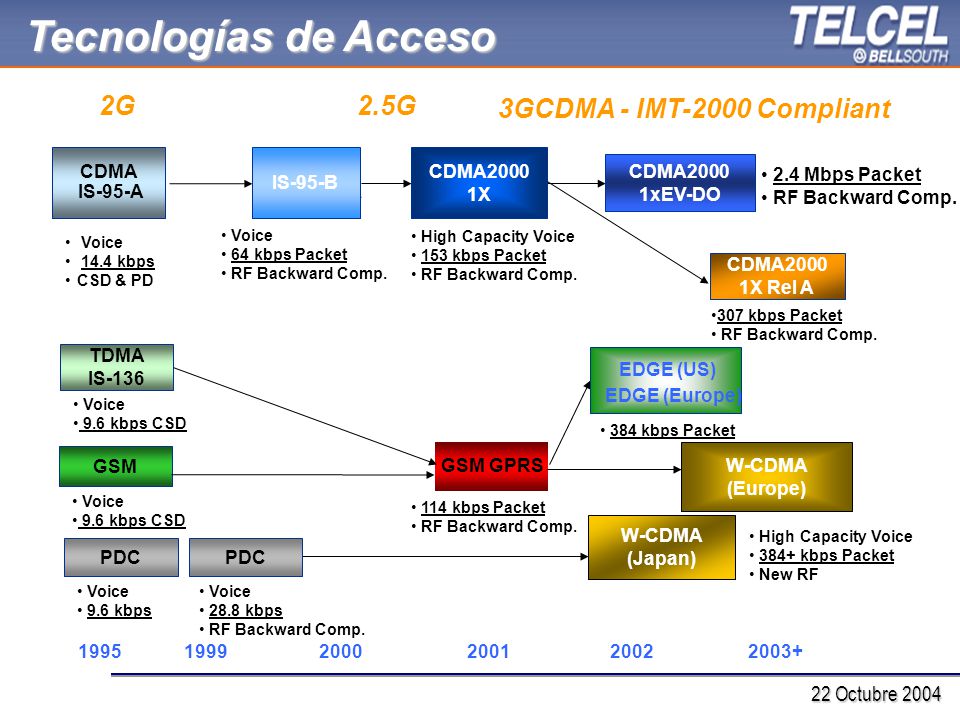

19 22 Octubre 2004 199519992000200120022003+ PDC Voice 9.6 kbps IS-95-B Voice 64 kbps Packet RF Backward Comp. 2.4 Mbps Packet RF Backward Comp. CDMA2000 1xEV-DO GSM Voice 9.6 kbps CSD 114 kbps Packet RF Backward Comp. GSM GPRS High Capacity Voice 384+ kbps Packet New RF W-CDMA (Japan) 384 kbps Packet EDGE (US) EDGE (Europe) W-CDMA (Europe) CDMA IS-95-A Voice 14.4 kbps CSD & PD TDMA IS-136 Voice 9.6 kbps CSD 2G 2.5G 3GCDMA - IMT-2000 Compliant High Capacity Voice 153 kbps Packet RF Backward Comp. CDMA2000 1X PDC Voice 28.8 kbps RF Backward Comp. 307 kbps Packet RF Backward Comp. CDMA2000 1X Rel A Tecnologías de Acceso

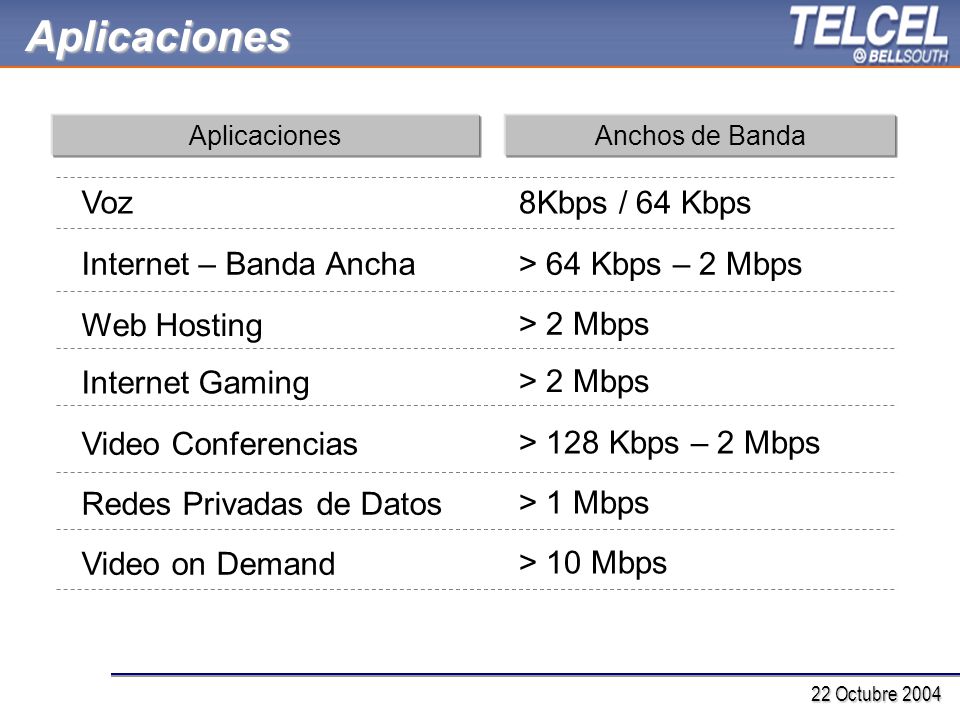

20 22 Octubre 2004 Aplicaciones AplicacionesAnchos de Banda Voz8Kbps / 64 Kbps Internet – Banda Ancha> 64 Kbps – 2 Mbps Video Conferencias > 128 Kbps – 2 Mbps Redes Privadas de Datos > 1 Mbps Video on Demand > 10 Mbps Web Hosting > 2 Mbps Internet Gaming > 2 Mbps
