1 Instrumentación y Monitoreo de Estructuras
Preliminar Nuevo Edificio Cámara Chilena de la Construcción

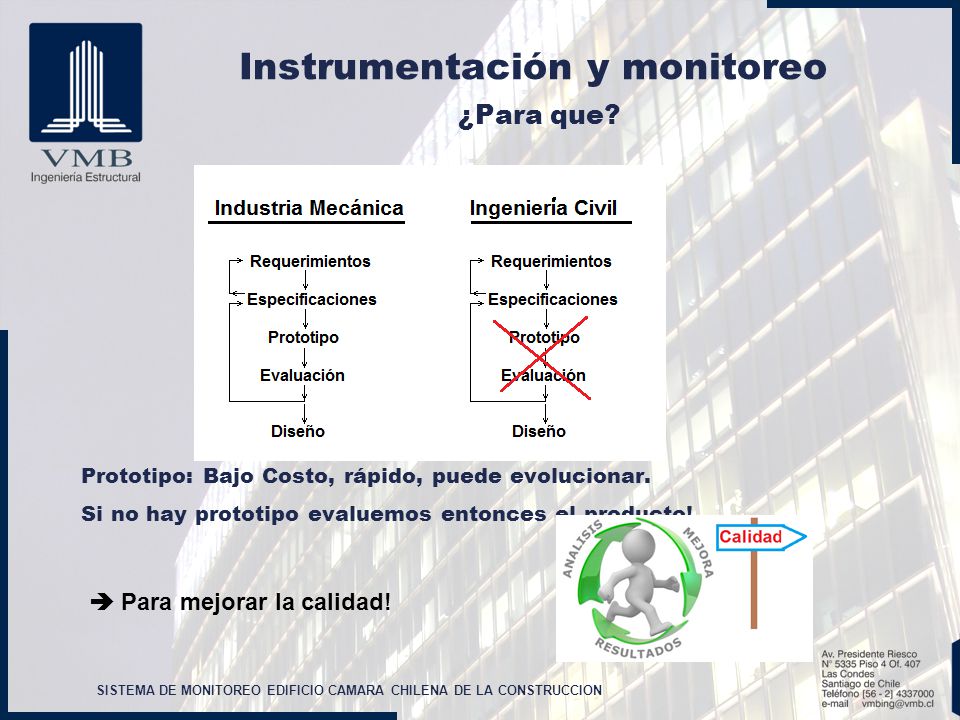

2 Instrumentación y monitoreo ¿Para que?
Prototipo: Bajo Costo, rápido, puede evolucionar. Si no hay prototipo evaluemos entonces el producto!  Para mejorar la calidad!

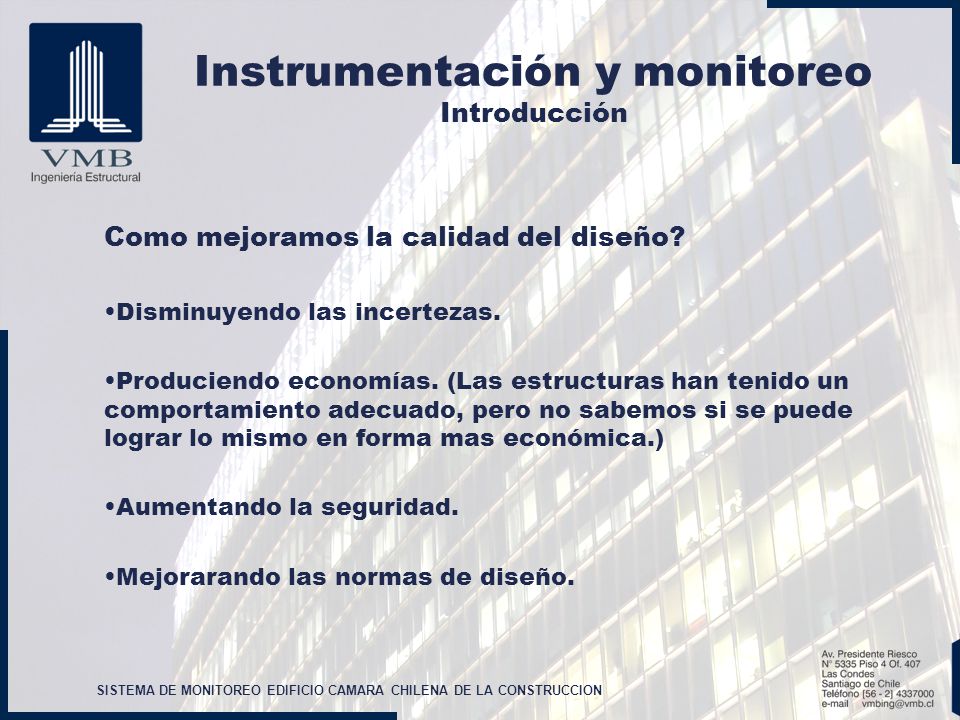

3 Instrumentación y monitoreo Introducción
Como mejoramos la calidad del diseño? Disminuyendo las incertezas. Produciendo economías. (Las estructuras han tenido un comportamiento adecuado, pero no sabemos si se puede lograr lo mismo en forma mas económica.) Aumentando la seguridad. Mejorarando las normas de diseño.

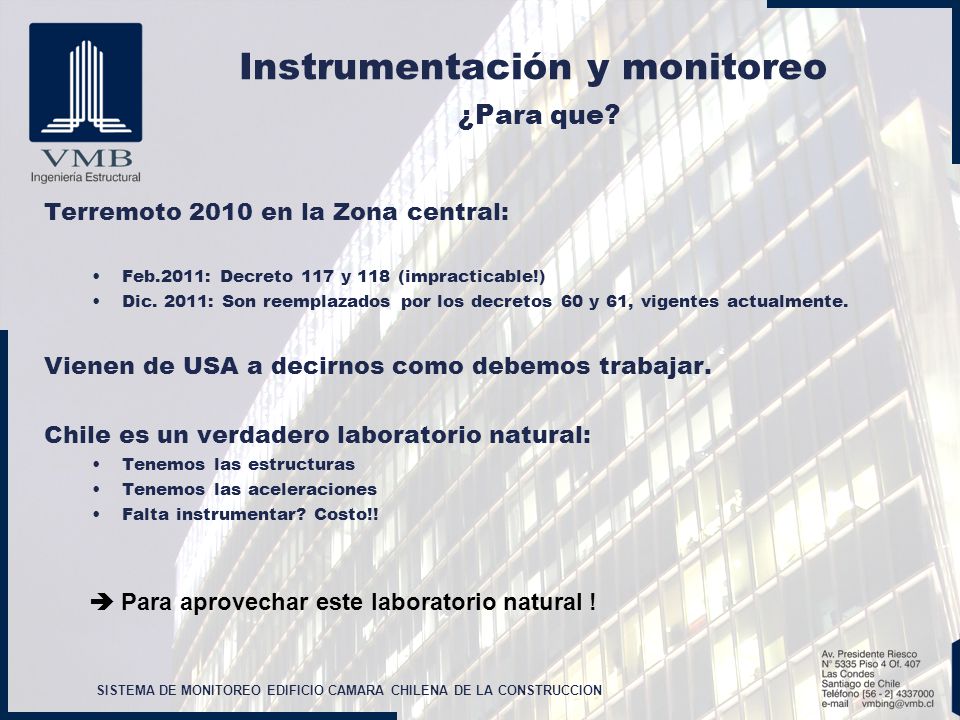

4 Instrumentación y monitoreo ¿Para que?
Terremoto 2010 en la Zona central: Feb.2011: Decreto 117 y 118 (impracticable!) Dic. 2011: Son reemplazados por los decretos 60 y 61, vigentes actualmente. Vienen de USA a decirnos como debemos trabajar. Chile es un verdadero laboratorio natural: Tenemos las estructuras Tenemos las aceleraciones Falta instrumentar? Costo!!  Para aprovechar este laboratorio natural !

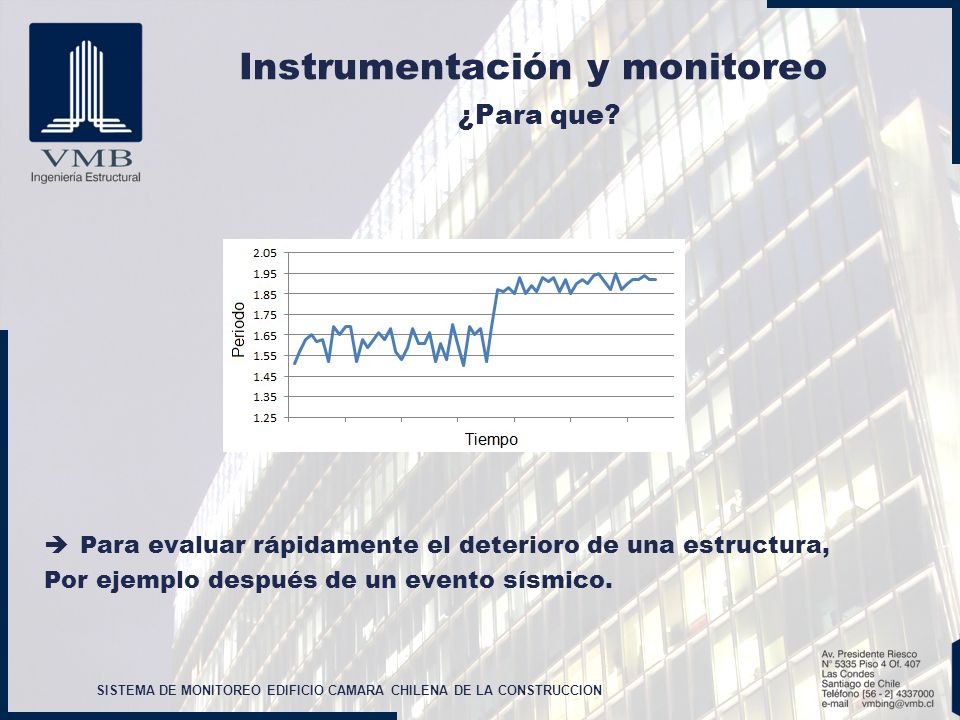

5 Instrumentación y monitoreo ¿Para que?
Para evaluar rápidamente el deterioro de una estructura, Por ejemplo después de un evento sísmico.

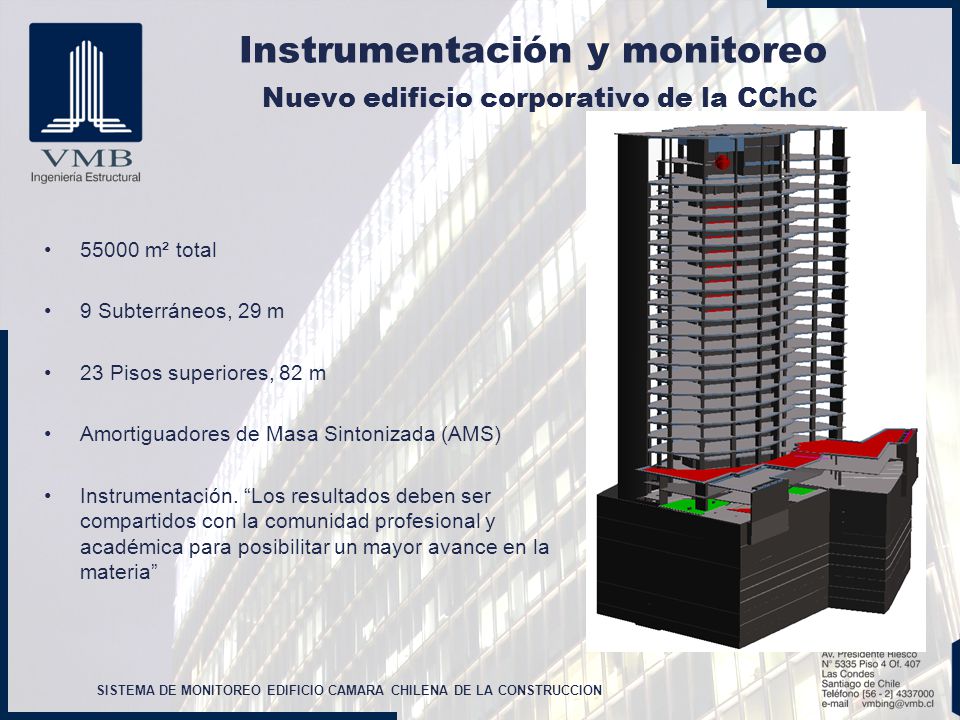

6 Instrumentación y monitoreo Nuevo edificio corporativo de la CChC
55000 m² total 9 Subterráneos, 29 m 23 Pisos superiores, 82 m Amortiguadores de Masa Sintonizada (AMS) Instrumentación. “Los resultados deben ser compartidos con la comunidad profesional y académica para posibilitar un mayor avance en la materia”

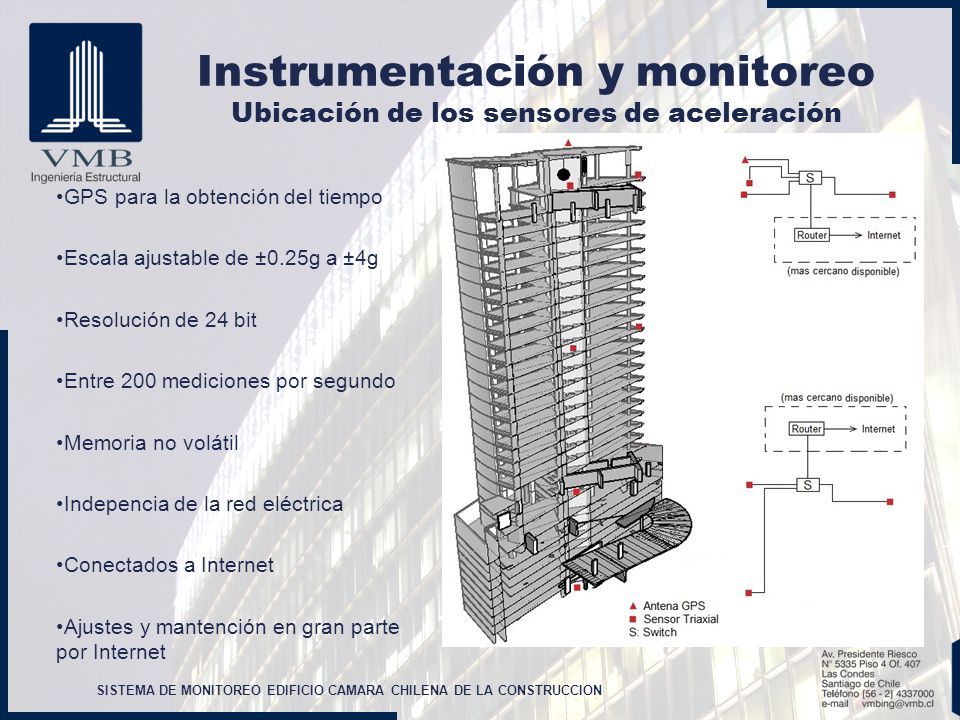

7 Instrumentación y monitoreo Ubicación de los sensores de aceleración
GPS para la obtención del tiempo Escala ajustable de ±0.25g a ±4g Resolución de 24 bit Entre 200 mediciones por segundo Memoria no volátil Indepencia de la red eléctrica Conectados a Internet Ajustes y mantención en gran parte por Internet

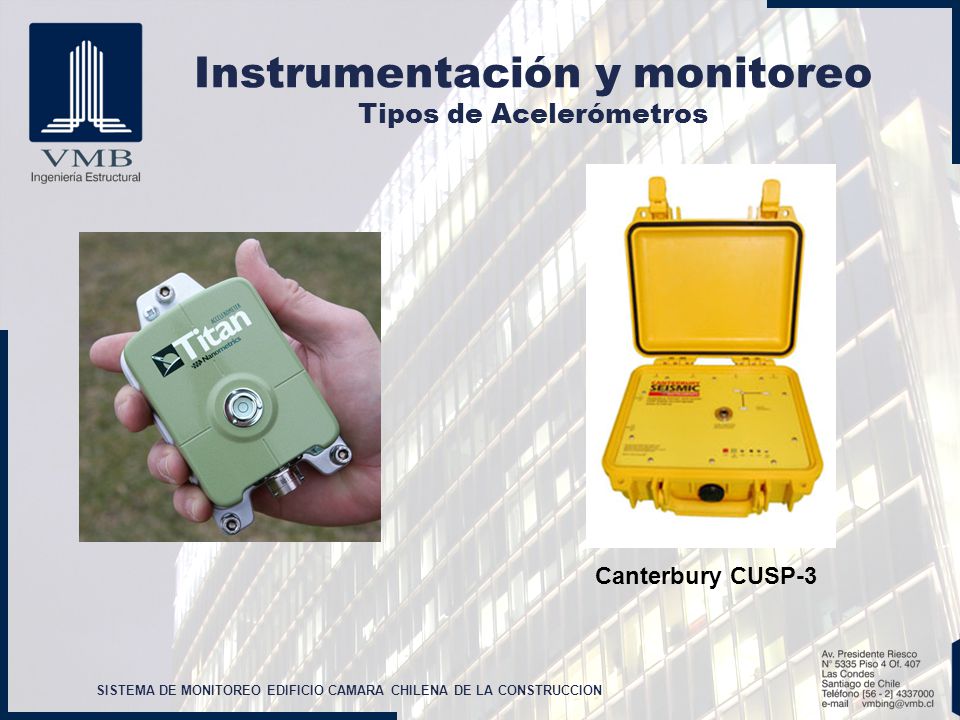

8 Instrumentación y monitoreo Tipos de Acelerómetros
Electromecánicos Microelectromecánicos (Tipo “force balance”)

9 Instrumentación y monitoreo Tipos de Acelerómetros
Canterbury CUSP-3

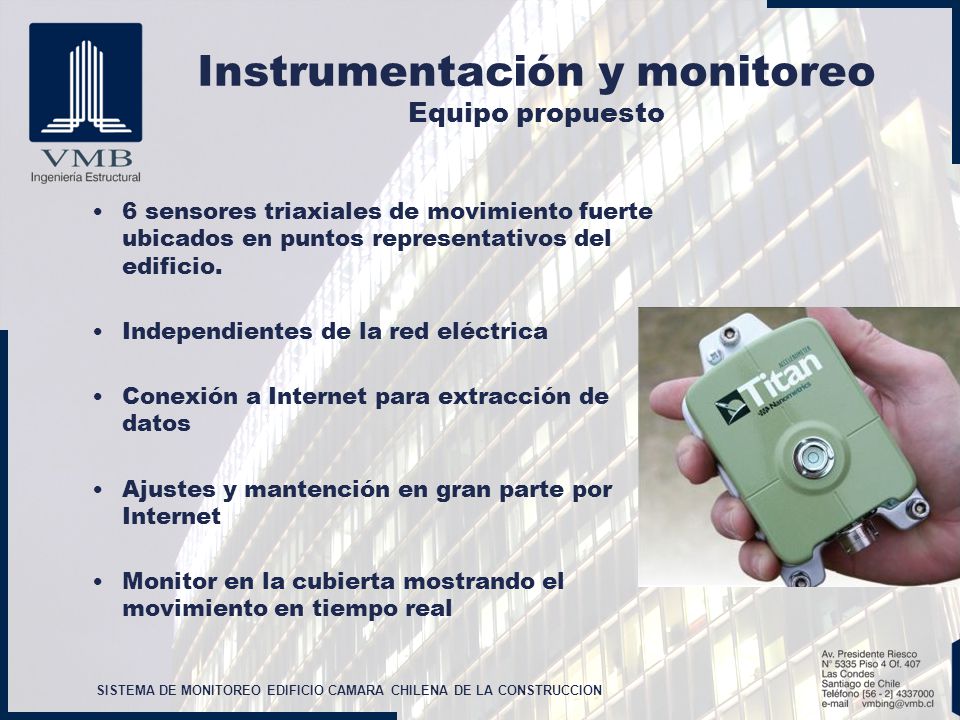

10 Instrumentación y monitoreo Equipo propuesto
6 sensores triaxiales de movimiento fuerte ubicados en puntos representativos del edificio. Independientes de la red eléctrica Conexión a Internet para extracción de datos Ajustes y mantención en gran parte por Internet Monitor en la cubierta mostrando el movimiento en tiempo real

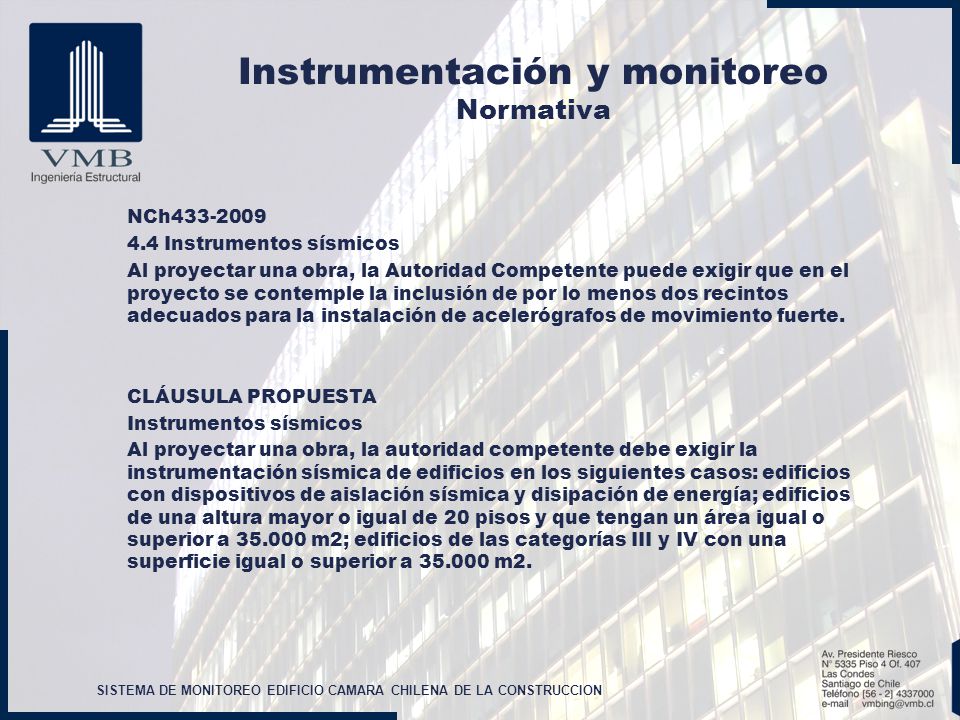

11 Instrumentación y monitoreo Normativa
NCh Instrumentos sísmicos Al proyectar una obra, la Autoridad Competente puede exigir que en el proyecto se contemple la inclusión de por lo menos dos recintos adecuados para la instalación de acelerógrafos de movimiento fuerte. CLÁUSULA PROPUESTA Instrumentos sísmicos Al proyectar una obra, la autoridad competente debe exigir la instrumentación sísmica de edificios en los siguientes casos: edificios con dispositivos de aislación sísmica y disipación de energía; edificios de una altura mayor o igual de 20 pisos y que tengan un área igual o superior a m2; edificios de las categorías III y IV con una superficie igual o superior a m2.

12

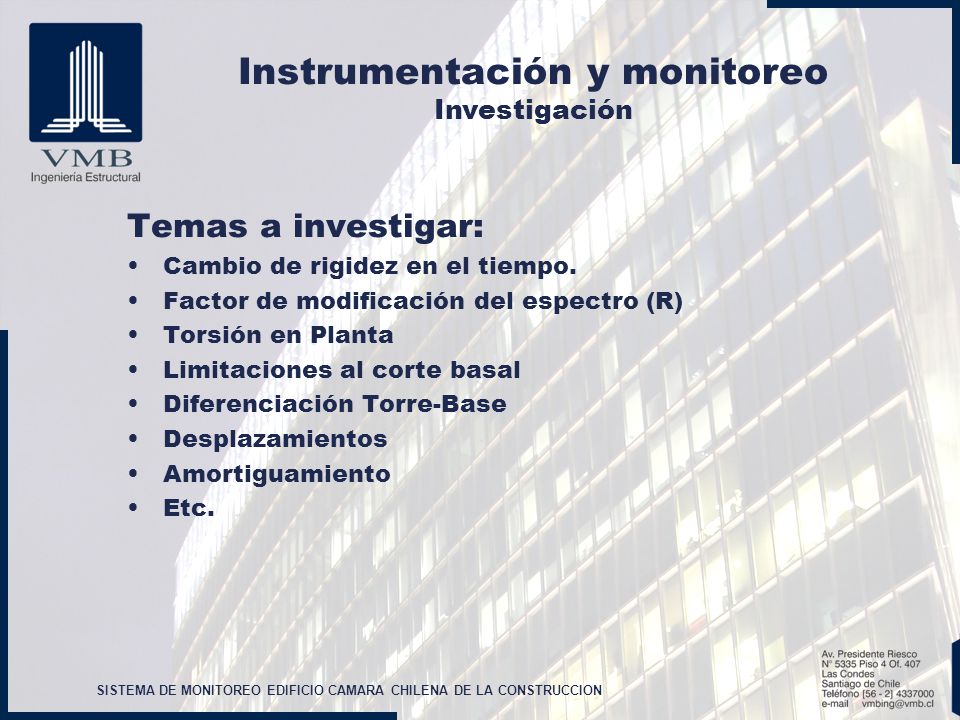

13 Instrumentación y monitoreo Investigación
Temas a investigar: Cambio de rigidez en el tiempo. Factor de modificación del espectro (R) Torsión en Planta Limitaciones al corte basal Diferenciación Torre-Base Desplazamientos Amortiguamiento Etc.

14 Muchas Gracias por su atención.
Sistema de Monitoreo Muchas Gracias por su atención.
