1 Comprensión de las reivindicaciones de las patentes (e) Convertidor eléctrico

2 Submódulo CComprensión de las reivindicaciones de las patentes - (e) Transformador eléctrico 2/15 La invención Un convertidor aislado con una red de amortiguación para proteger el interruptor principal frente a picos de alto voltaje creados en el momento del bloqueo.

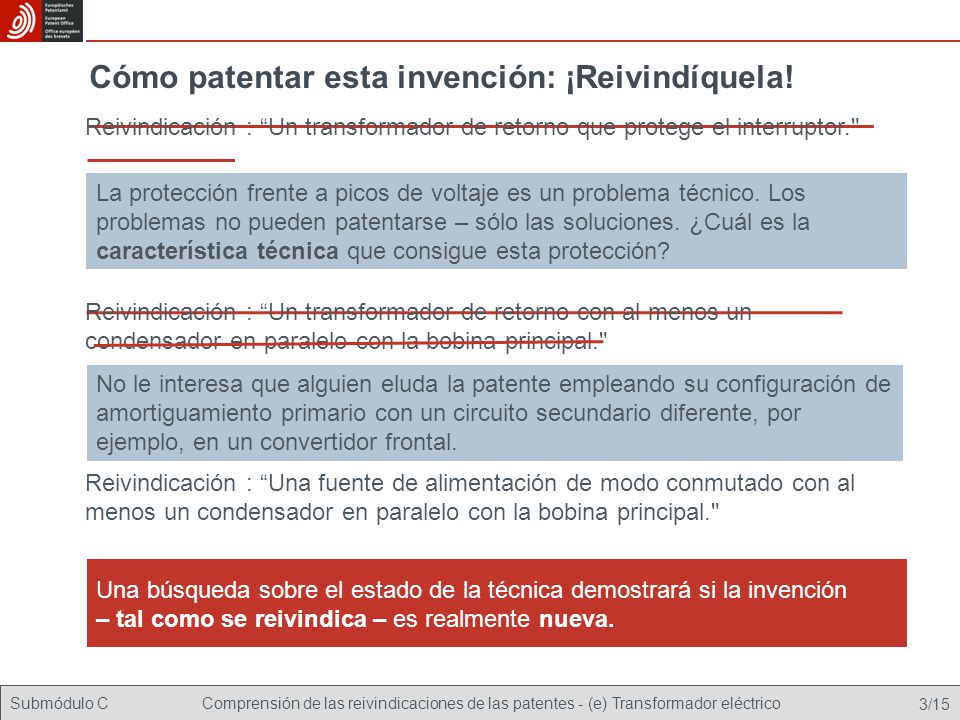

3 Submódulo CComprensión de las reivindicaciones de las patentes - (e) Transformador eléctrico 3/15 Reivindicación : “Un transformador de retorno que protege el interruptor." Cómo patentar esta invención: ¡Reivindíquela! La protección frente a picos de voltaje es un problema técnico. Los problemas no pueden patentarse – sólo las soluciones. ¿Cuál es la característica técnica que consigue esta protección? Reivindicación : “Un transformador de retorno con al menos un condensador en paralelo con la bobina principal." No le interesa que alguien eluda la patente empleando su configuración de amortiguamiento primario con un circuito secundario diferente, por ejemplo, en un convertidor frontal. Reivindicación : “Una fuente de alimentación de modo conmutado con al menos un condensador en paralelo con la bobina principal." Una búsqueda sobre el estado de la técnica demostrará si la invención – tal como se reivindica – es realmente nueva.

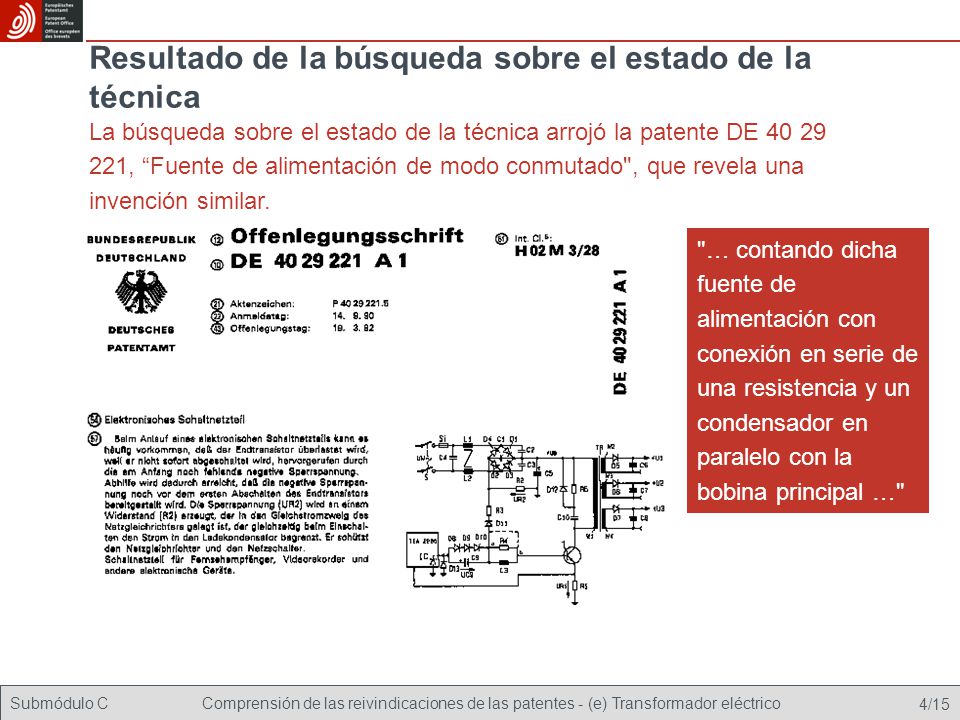

4 Submódulo CComprensión de las reivindicaciones de las patentes - (e) Transformador eléctrico 4/15 Resultado de la búsqueda sobre el estado de la técnica La búsqueda sobre el estado de la técnica arrojó la patente DE 40 29 221, “Fuente de alimentación de modo conmutado", que revela una invención similar. "… contando dicha fuente de alimentación con conexión en serie de una resistencia y un condensador en paralelo con la bobina principal …"

5 Submódulo CComprensión de las reivindicaciones de las patentes - (e) Transformador eléctrico 5/15 "… donde la bobina principal se subdivide en sub-bobinas con al menos una derivación, y un condensador está conectado en cada caso en paralelo con las dos sub-bobinas." Comparación de las dos invenciones La invención tal y como se reivindica DE4029221 “Una fuente de alimentación de modo conmutado con al menos un condensador en paralelo con la bobina principal." “Una fuente de alimentación de modo conmutado que cuenta con una conexión serie de una resistencia y un condensador en paralelo con la bobina principal." No es nuevo Nuevo Actividad inventiva (la modificación proporciona una mejora del amortiguamiento de los picos de alto voltaje en el interruptor principal)

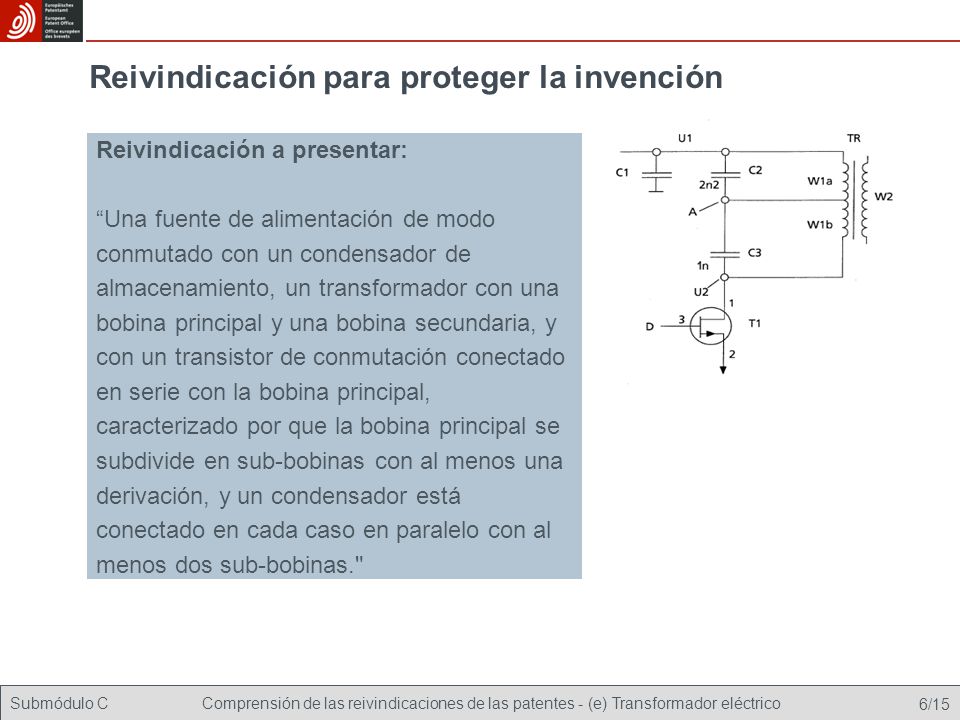

6 Submódulo CComprensión de las reivindicaciones de las patentes - (e) Transformador eléctrico 6/15 Reivindicación para proteger la invención Reivindicación a presentar: “Una fuente de alimentación de modo conmutado con un condensador de almacenamiento, un transformador con una bobina principal y una bobina secundaria, y con un transistor de conmutación conectado en serie con la bobina principal, caracterizado por que la bobina principal se subdivide en sub-bobinas con al menos una derivación, y un condensador está conectado en cada caso en paralelo con al menos dos sub-bobinas."

7 Submódulo CComprensión de las reivindicaciones de las patentes - (e) Transformador eléctrico 7/15 Utilización de reivindicaciones dependientes para mejorar la protección Una reivindicación independiente (más genérica) impide que la patente sea eludida. Las reivindicaciones dependientes (más específicas) se adaptan para que encajen exactamente en los productos potencialmente infractores. Reivindicación principal Reivindicación específica A Reivindicación específica B

8 Submódulo CComprensión de las reivindicaciones de las patentes - (e) Transformador eléctrico 8/15 Solicitud presentada ante la OEP Reivindicación 1: “Una fuente de alimentación de modo conmutado... con un primario subdividido con al menos una derivación, y un condensador en cada caso en paralelo con las dos sub-bobinas." Reivindicación 2: “Un dispositivo con arreglo a la reivindicación 1, caracterizado por que se seleccionan las capacidades y los números de bobinas para que las oscilaciones derivadas de la desactivación del interruptor tengan diferentes frecuencias de resonancia." La OEP realizará su propia búsqueda sobre el estado de la técnica y, a continuación, considerará si la invención TAL COMO SE REIVINDICA es nueva y no evidente. Reivindicación 3: “Un dispositivo con arreglo a la reivindicación 1, caracterizado por que el condensador que está conectado al transistor de conmutación es más pequeño que el segundo condensador."

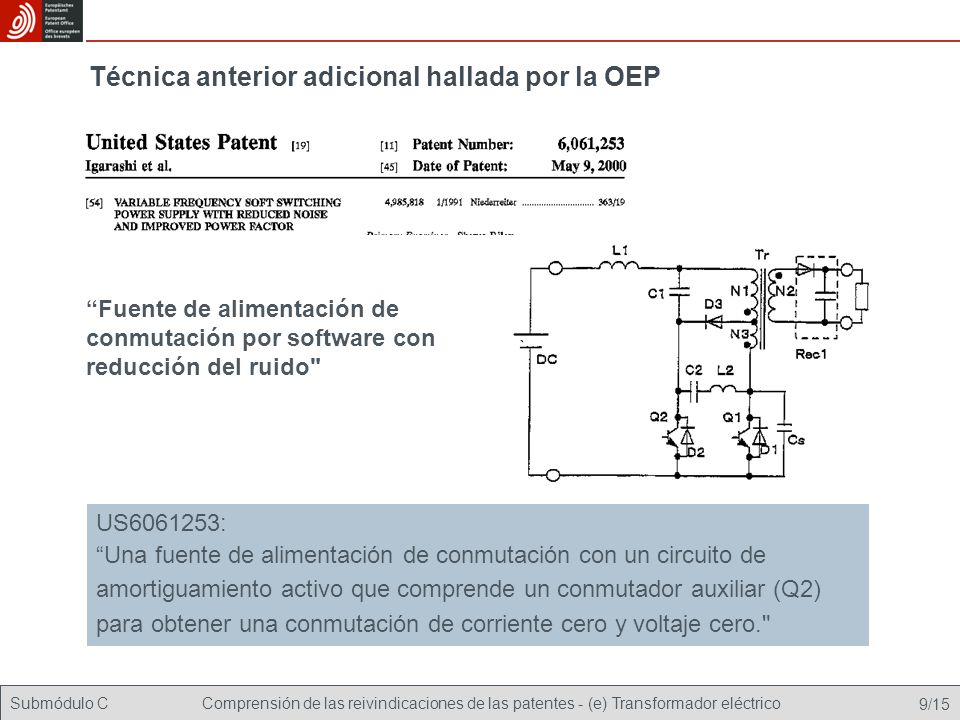

9 Submódulo CComprensión de las reivindicaciones de las patentes - (e) Transformador eléctrico 9/15 Técnica anterior adicional hallada por la OEP US6061253: “Una fuente de alimentación de conmutación con un circuito de amortiguamiento activo que comprende un conmutador auxiliar (Q2) para obtener una conmutación de corriente cero y voltaje cero." “Fuente de alimentación de conmutación por software con reducción del ruido"

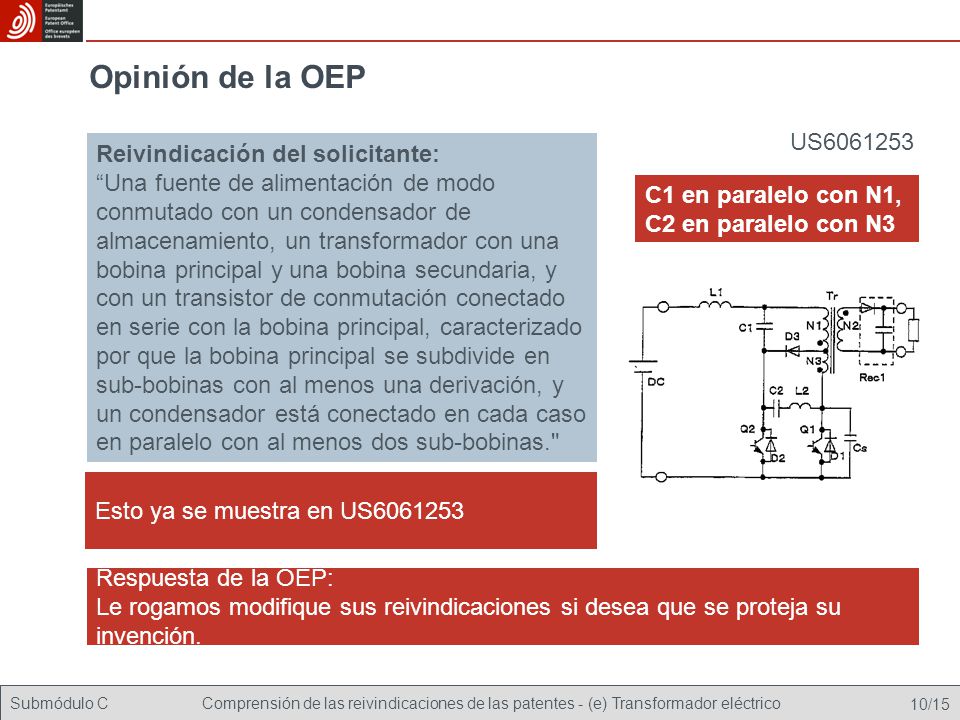

10 Submódulo CComprensión de las reivindicaciones de las patentes - (e) Transformador eléctrico 10/15 Opinión de la OEP Reivindicación del solicitante: “Una fuente de alimentación de modo conmutado con un condensador de almacenamiento, un transformador con una bobina principal y una bobina secundaria, y con un transistor de conmutación conectado en serie con la bobina principal, caracterizado por que la bobina principal se subdivide en sub-bobinas con al menos una derivación, y un condensador está conectado en cada caso en paralelo con al menos dos sub-bobinas." Esto ya se muestra en US6061253 Respuesta de la OEP: Le rogamos modifique sus reivindicaciones si desea que se proteja su invención. C1 en paralelo con N1, C2 en paralelo con N3 US6061253

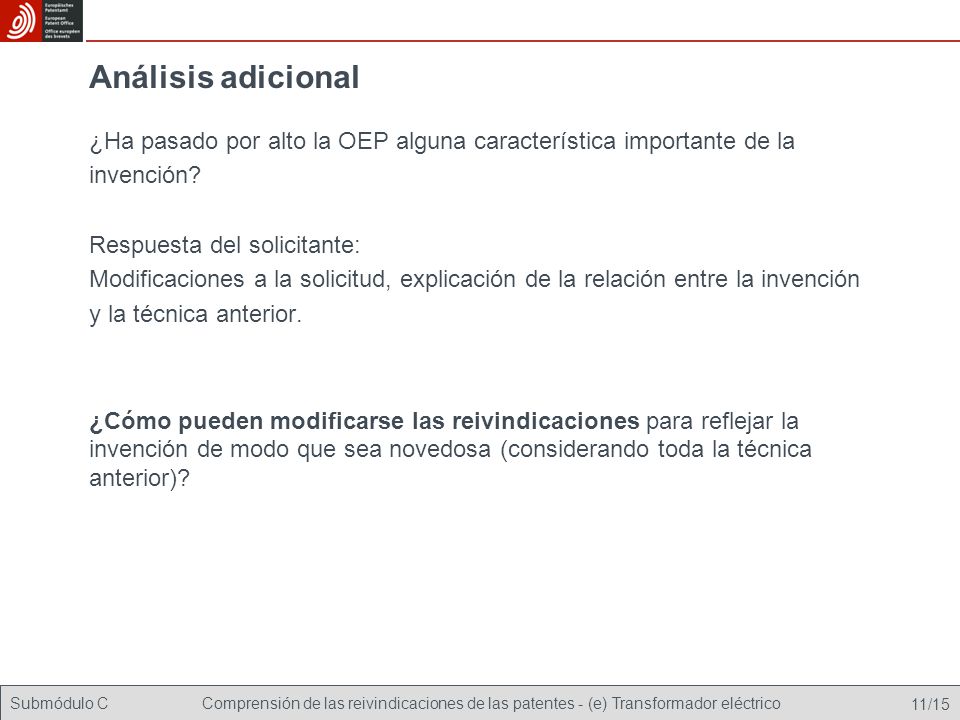

11 Submódulo CComprensión de las reivindicaciones de las patentes - (e) Transformador eléctrico 11/15 Análisis adicional ¿Ha pasado por alto la OEP alguna característica importante de la invención? Respuesta del solicitante: Modificaciones a la solicitud, explicación de la relación entre la invención y la técnica anterior. ¿Cómo pueden modificarse las reivindicaciones para reflejar la invención de modo que sea novedosa (considerando toda la técnica anterior)?

12 Submódulo CComprensión de las reivindicaciones de las patentes - (e) Transformador eléctrico 12/15 Dimensionado para cancelar las oscilaciones Amortiguamiento efectivo / capacitancia reducida Amortiguar cada bobina individualmente Dos sub-bobinas, dos condensadores Condensador en paralelo con el primario Comparación de la invención con la técnica anterior Características técnicas de la invención DE4029221 US6061253 Ventajas / resultado técnico (amortig. activo) No (amortig. pasivo) No

13 Submódulo CComprensión de las reivindicaciones de las patentes - (e) Transformador eléctrico 13/15 “Una fuente de alimentación de modo conmutado con un condensador de almacenamiento, un transformador con una bobina principal y una bobina secundaria, y con un transistor de conmutación conectado en serie con la bobina principal, donde la bobina principal se subdivide en sub-bobinas con al menos una derivación, y un condensador está conectado en cada caso en paralelo con al menos dos sub-bobinas, caracterizado por que se seleccionan la capacidades y el números de bobinas para que las oscilaciones derivadas de la desactivación del interruptor tengan diferentes frecuencias resonantes y, con ello, se cancelen al menos parcialmente entre sí." Resultado del análisis Algunos de los elementos individuales de la invención no son conocidos y no resultan evidentes a la luz de los documentos hallados, por lo que la combinación de características no se conoce y produce beneficios novedosos y únicos. Dado el conocimiento de la técnica anterior, no resulta evidente combinar los elementos para obtener estos nuevos efectos → se cumple el requisitos de actividad inventiva. Debe modificarse la reivindicación para distinguirse de US6061253:

14 Submódulo CComprensión de las reivindicaciones de las patentes - (e) Transformador eléctrico 14/15 La descripción original presentada ante la OEP respalda las modificaciones a las reivindicaciones Diferente de la patente DE40… Diferente de la patente US60… Respalda la actividad inventiva: diferente resultado técnico A tal efecto, se conoce como red de amortiguación, también denominada red de amortiguamiento, que debe suministrarse, que al menos suprime parcialmente los picos de voltaje. Una red de amortiguación de este tipo que se utiliza con frecuencia se encuentra, por ejemplo, en DE4029221. En US6061253 se revela una fuente de alimentación de modo conmutado con arreglo al preámbulo de la reivindicación 1. La objeción de la invención es indicar una red de amortiguación para una fuente de alimentación de modo conmutado del tipo mencionado al comienzo, que sólo cuenta con un número reducido de componentes y produce pérdidas reducidas en la fuente de alimentación de modo conmutado. La fuente de alimentación de modo conmutado con arreglo a la invención... La bobina principal se subdivide aquí en sub-bobinas con al menos una derivación y, como red de amortiguación, se monta un condensador en cada caso dispuesto en paralelo con una sub-bobina. Mediante esta medición, las sub-bobinas de una bobina principal se amortiguan individualmente, y no la bobina principal como tal. … las oscilaciones producidas cuando el transistor de conmutación se desactiva tienen diferentes frecuencias de resonancia y con ello se cancelan al menos parcialmente entre sí. Ello da lugar a un amortiguamiento efectivo del voltaje de desactivación en el transistor de conmutación.

15 Submódulo CComprensión de las reivindicaciones de las patentes - (e) Transformador eléctrico 15/15 Finalmente se concede la patente Respuesta de la OEP: ¡Concedida!
