1 Comprensión de las reivindicaciones de las patentes (b)Elemento calentador para una lavadora

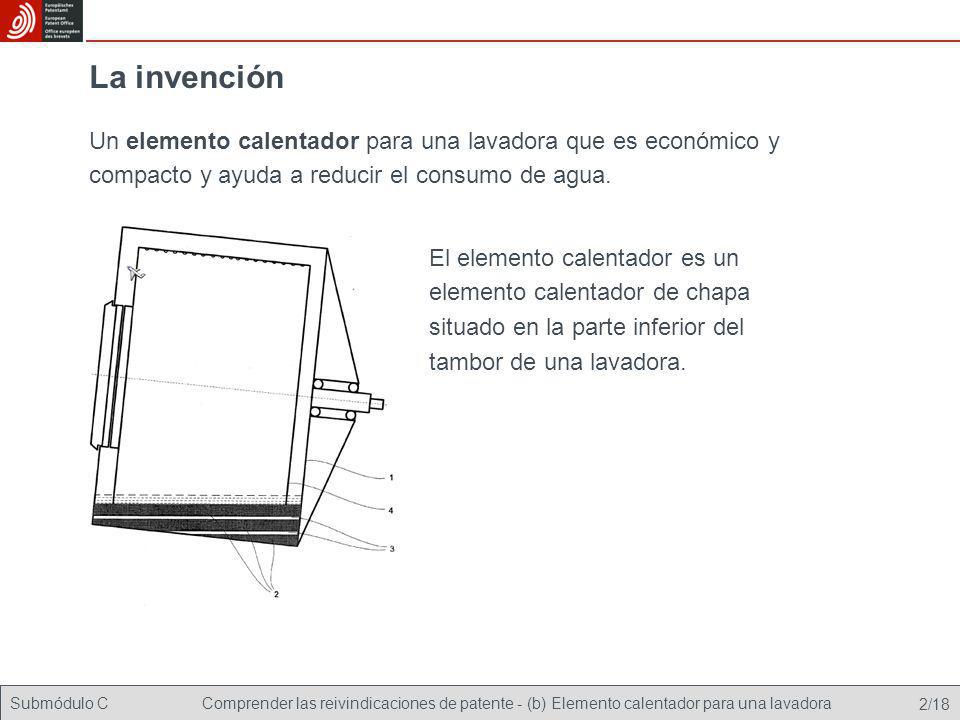

2 Submódulo CComprender las reivindicaciones de patente - (b) Elemento calentador para una lavadora 2/18 La invención Un elemento calentador para una lavadora que es económico y compacto y ayuda a reducir el consumo de agua. El elemento calentador es un elemento calentador de chapa situado en la parte inferior del tambor de una lavadora.

3 Submódulo CComprender las reivindicaciones de patente - (b) Elemento calentador para una lavadora 3/18 La invención ¿Cómo se puede proteger frente a imitaciones? "económico", "ayuda a reducir..." → demasiado vago y subjetivo "compacto" = función técnica → patente Un elemento calentador para una lavadora que es económico y compacto y ayuda a reducir el consumo de agua.

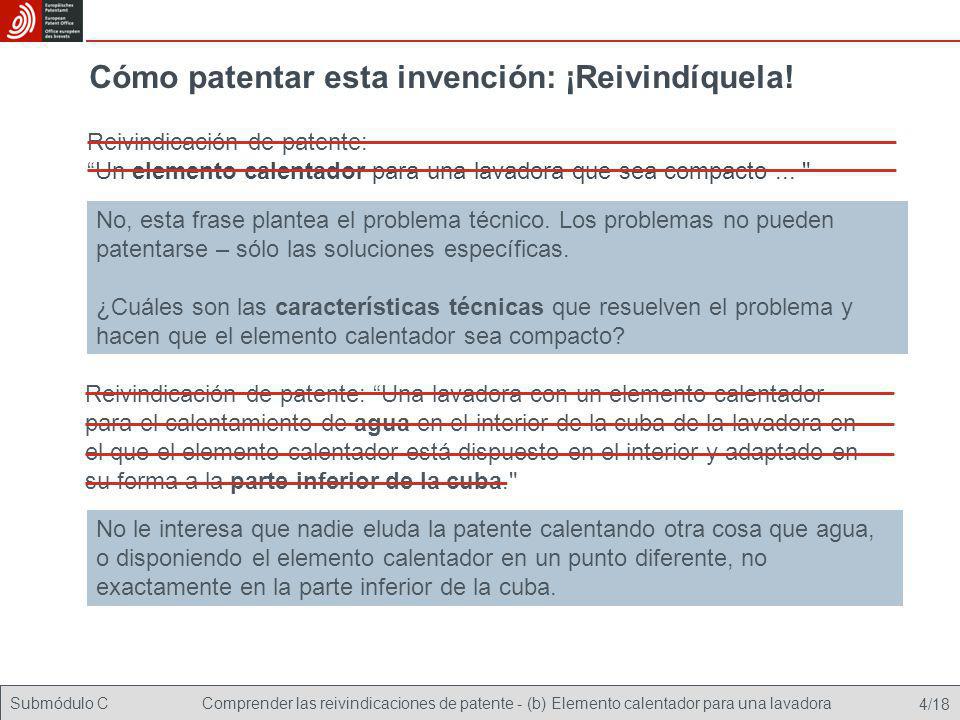

4 Submódulo CComprender las reivindicaciones de patente - (b) Elemento calentador para una lavadora 4/18 Reivindicación de patente: “Una lavadora con un elemento calentador para el calentamiento de agua en el interior de la cuba de la lavadora en el que el elemento calentador está dispuesto en el interior y adaptado en su forma a la parte inferior de la cuba." Reivindicación de patente: “Un elemento calentador para una lavadora que sea compacto... " Cómo patentar esta invención: ¡Reivindíquela! No, esta frase plantea el problema técnico. Los problemas no pueden patentarse – sólo las soluciones específicas. ¿Cuáles son las características técnicas que resuelven el problema y hacen que el elemento calentador sea compacto? No le interesa que nadie eluda la patente calentando otra cosa que agua, o disponiendo el elemento calentador en un punto diferente, no exactamente en la parte inferior de la cuba.

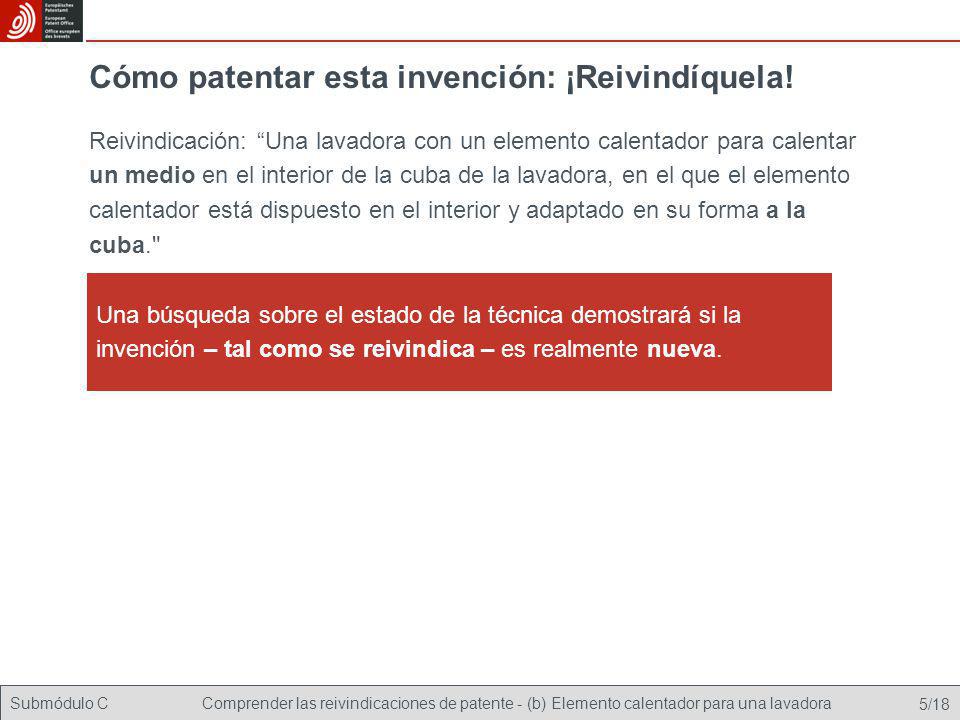

5 Submódulo CComprender las reivindicaciones de patente - (b) Elemento calentador para una lavadora 5/18 Cómo patentar esta invención: ¡Reivindíquela! Reivindicación: “Una lavadora con un elemento calentador para calentar un medio en el interior de la cuba de la lavadora, en el que el elemento calentador está dispuesto en el interior y adaptado en su forma a la cuba." Una búsqueda sobre el estado de la técnica demostrará si la invención – tal como se reivindica – es realmente nueva.

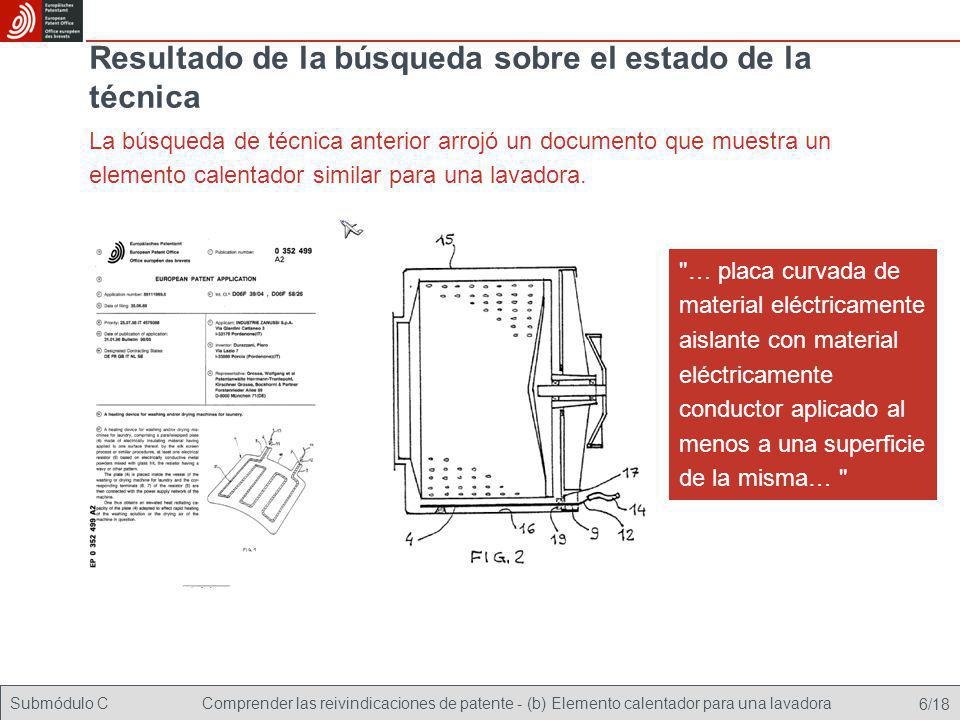

6 Submódulo CComprender las reivindicaciones de patente - (b) Elemento calentador para una lavadora 6/18 Resultado de la búsqueda sobre el estado de la técnica La búsqueda de técnica anterior arrojó un documento que muestra un elemento calentador similar para una lavadora. "… placa curvada de material eléctricamente aislante con material eléctricamente conductor aplicado al menos a una superficie de la misma… "

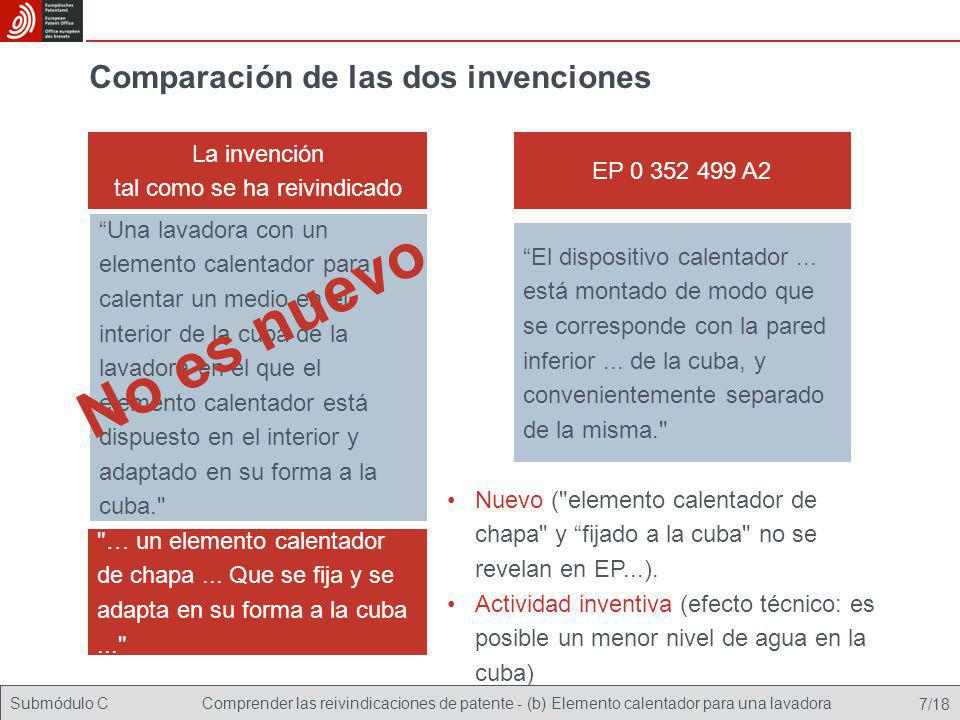

7 Submódulo CComprender las reivindicaciones de patente - (b) Elemento calentador para una lavadora 7/18 Comparación de las dos invenciones La invención tal como se ha reivindicado EP 0 352 499 A2 “Una lavadora con un elemento calentador para calentar un medio en el interior de la cuba de la lavadora en el que el elemento calentador está dispuesto en el interior y adaptado en su forma a la cuba." “El dispositivo calentador... está montado de modo que se corresponde con la pared inferior... de la cuba, y convenientemente separado de la misma." "… un elemento calentador de chapa... Que se fija y se adapta en su forma a la cuba..." N o e s n u e v o Nuevo ("elemento calentador de chapa" y “fijado a la cuba" no se revelan en EP...). Actividad inventiva (efecto técnico: es posible un menor nivel de agua en la cuba)

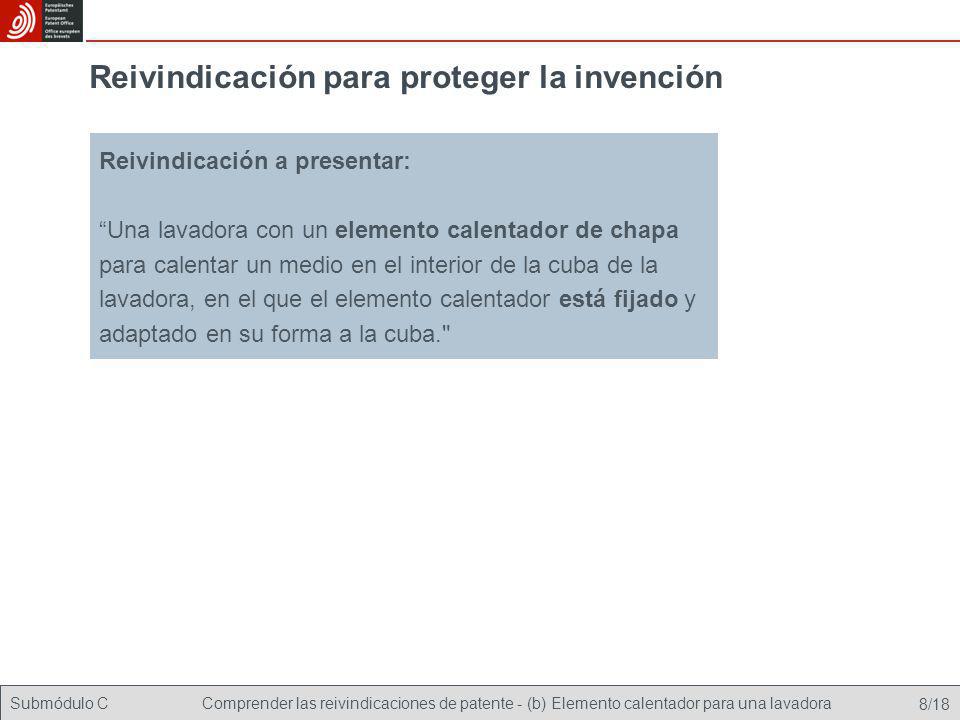

8 Submódulo CComprender las reivindicaciones de patente - (b) Elemento calentador para una lavadora 8/18 Reivindicación para proteger la invención Reivindicación a presentar: “Una lavadora con un elemento calentador de chapa para calentar un medio en el interior de la cuba de la lavadora, en el que el elemento calentador está fijado y adaptado en su forma a la cuba."

9 Submódulo CComprender las reivindicaciones de patente - (b) Elemento calentador para una lavadora 9/18 Utilización de reivindicaciones dependientes para mejorar la protección Una reivindicación independiente (más genérica) impide que la patente sea eludida. Las reivindicaciones dependientes (más específicas) se adaptan para que encajen exactamente en los productos potencialmente infractores. Reivindicación principal Reivindicación específica A Reivindicación específica B

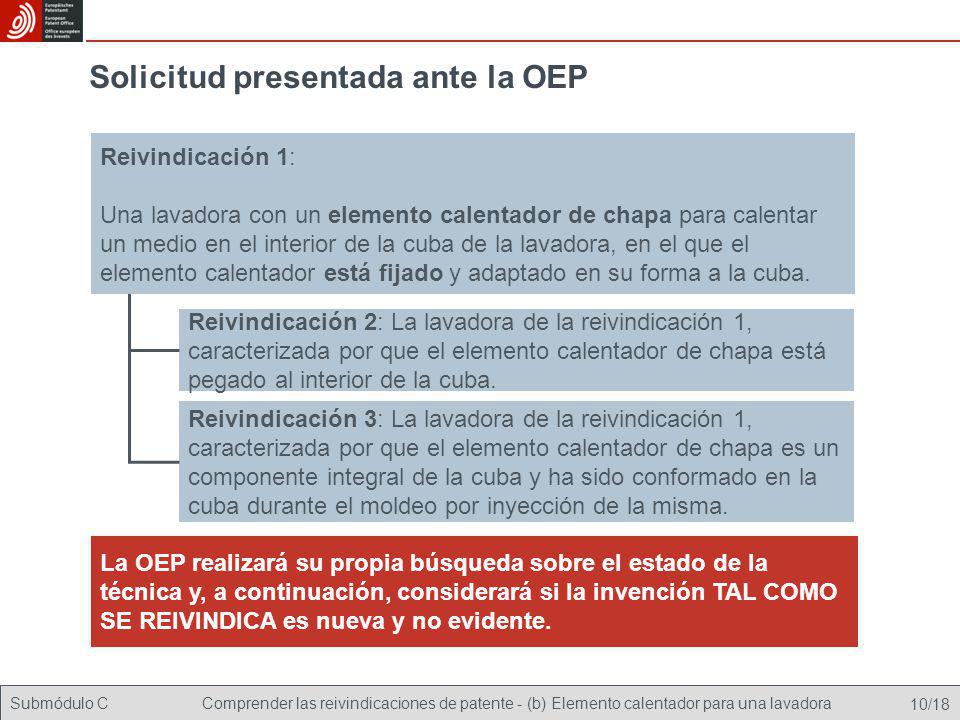

10 Submódulo CComprender las reivindicaciones de patente - (b) Elemento calentador para una lavadora 10/18 Solicitud presentada ante la OEP Reivindicación 2: La lavadora de la reivindicación 1, caracterizada por que el elemento calentador de chapa está pegado al interior de la cuba. Reivindicación 3: La lavadora de la reivindicación 1, caracterizada por que el elemento calentador de chapa es un componente integral de la cuba y ha sido conformado en la cuba durante el moldeo por inyección de la misma. Reivindicación 1: Una lavadora con un elemento calentador de chapa para calentar un medio en el interior de la cuba de la lavadora, en el que el elemento calentador está fijado y adaptado en su forma a la cuba. La OEP realizará su propia búsqueda sobre el estado de la técnica y, a continuación, considerará si la invención TAL COMO SE REIVINDICA es nueva y no evidente.

11 Submódulo CComprender las reivindicaciones de patente - (b) Elemento calentador para una lavadora 11/18 Técnica anterior adicional hallada por la OEP DE 100 25 539 A1: “Dispositivo calentador... Compuesto por un elemento calentador de chapa (1)... Adaptado y fijado a la cuba (7) de una lavadora..." “Dispositivo calentador para un electrodoméstico"

12 Submódulo CComprender las reivindicaciones de patente - (b) Elemento calentador para una lavadora 12/18 Opinión de la OEP Reivindicación del solicitante: “Una lavadora con un elemento calentador de chapa para calentar un medio en el interior de la cuba de la lavadora, en el que el elemento calentador está fijado y adaptado en su forma a la cuba." Esto ya se muestra en DE 100 25 539 A1 Respuesta de la OEP: Le rogamos modifique sus reivindicaciones si desea que se proteja su invención. Dispositivo calentador... Compuesto por un elemento calentador de chapa (1)... Adaptado y fijado a una cuba (7) de una lavadora... DE 100 25 539 A1

13 Submódulo CComprender las reivindicaciones de patente - (b) Elemento calentador para una lavadora 13/18 Análisis adicional ¿Ha pasado por alto la OEP alguna característica importante de la invención? Respuesta del solicitante: Modificaciones a la solicitud, explicación de la relación entre la invención y la técnica anterior. ¿Cómo pueden modificarse las reivindicaciones para reflejar la invención de modo que sea novedosa (considerando toda la técnica anterior)?

14 Submódulo CComprender las reivindicaciones de patente - (b) Elemento calentador para una lavadora 14/18 Pegado a la parte exterior de la cuba Compacto + excelente transferencia de calor + fácil montaje con menor número de piezas Durante el moldeo por inyección Elemento calentador de chapa Adaptado en su forma a la cuba Comparación de la invención con la técnica anterior Características técnicas de la invención EP 0 352 499 A2 DE 100 25 539 A1 Ventajas / resultado técnico No

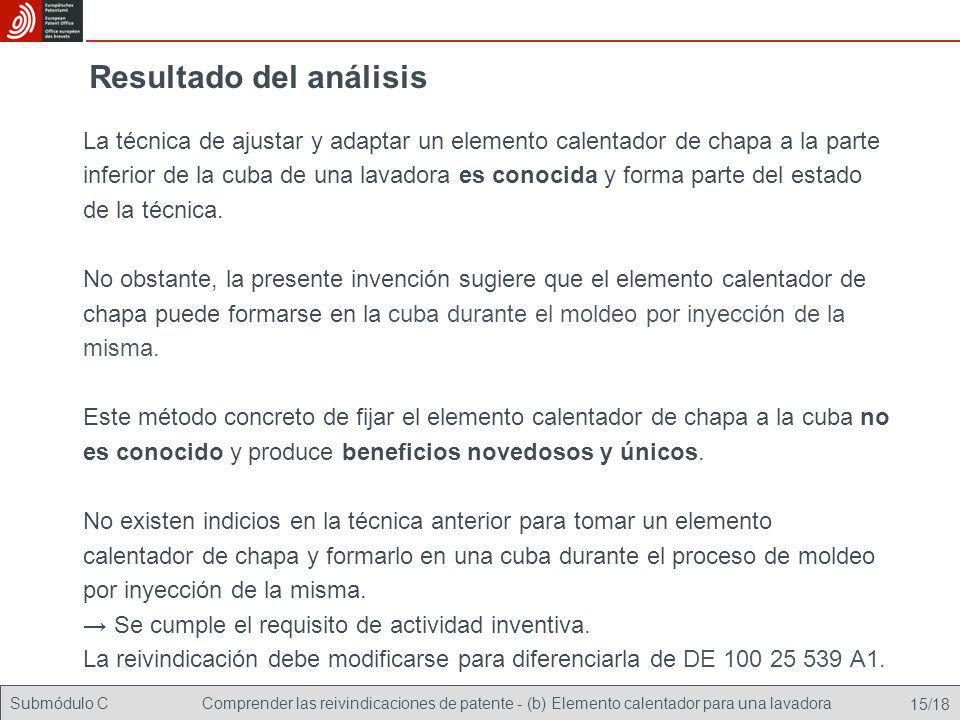

15 Submódulo CComprender las reivindicaciones de patente - (b) Elemento calentador para una lavadora 15/18 Resultado del análisis La técnica de ajustar y adaptar un elemento calentador de chapa a la parte inferior de la cuba de una lavadora es conocida y forma parte del estado de la técnica. No obstante, la presente invención sugiere que el elemento calentador de chapa puede formarse en la cuba durante el moldeo por inyección de la misma. Este método concreto de fijar el elemento calentador de chapa a la cuba no es conocido y produce beneficios novedosos y únicos. No existen indicios en la técnica anterior para tomar un elemento calentador de chapa y formarlo en una cuba durante el proceso de moldeo por inyección de la misma. → Se cumple el requisito de actividad inventiva. La reivindicación debe modificarse para diferenciarla de DE 100 25 539 A1.

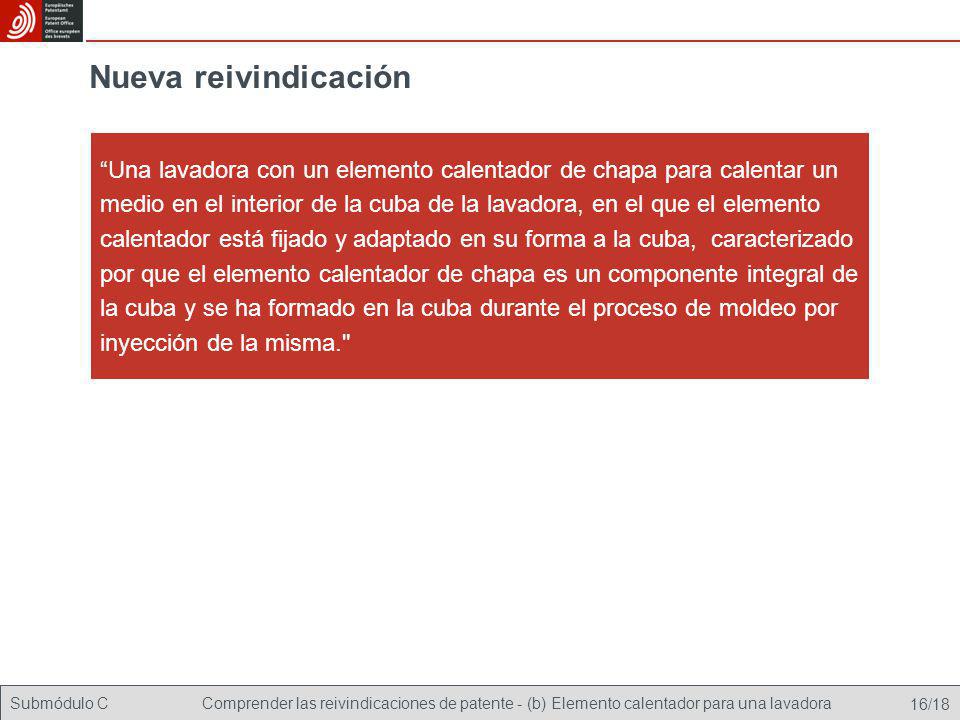

16 Submódulo CComprender las reivindicaciones de patente - (b) Elemento calentador para una lavadora 16/18 Nueva reivindicación “Una lavadora con un elemento calentador de chapa para calentar un medio en el interior de la cuba de la lavadora, en el que el elemento calentador está fijado y adaptado en su forma a la cuba, caracterizado por que el elemento calentador de chapa es un componente integral de la cuba y se ha formado en la cuba durante el proceso de moldeo por inyección de la misma."

17 Submódulo CComprender las reivindicaciones de patente - (b) Elemento calentador para una lavadora 17/18 Respalda la actividad inventiva: Diferente resultado técnico La descripción original presentada ante la OEP respalda las modificaciones a las reivindicaciones Diferencia con la técnica anterior El objeto de la invención es proporcionar un dispositivo calentador eléctrico para un electrodoméstico... económico... fácil de montar... que requiera menos espacio... que ofrece la posibilidad de reducir el consumo de energía y de agua.... el elemento calentador de chapa permite una configuración muy compacta... al mismo tiempo... una transferencia óptima del calor...... el elemento calentador de chapa se integra durante la producción de la cuba, por ejemplo, durante el moldeo por inyección... requiere únicamente un número reducido de pasos de producción; no requiere herramientas complejas, tampoco... Reivindicación 3: La lavadora de la reivindicación 1, caracterizada por que el elemento calentador de chapa es un componente integral de la cuba y se ha formado en la cuba durante el proceso de moldeo por inyección de la misma.

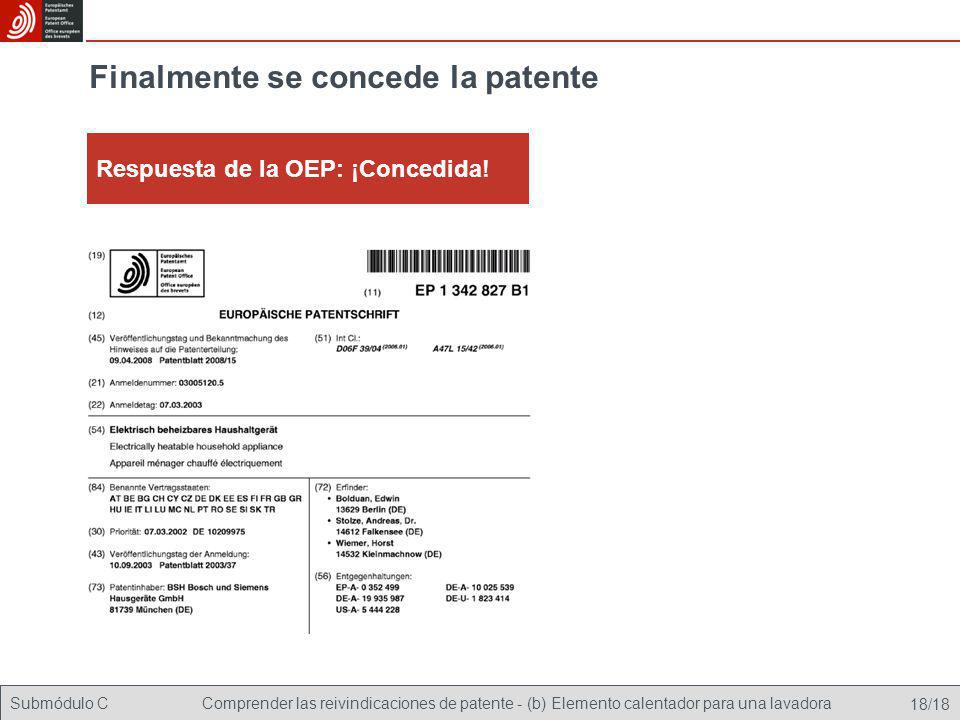

18 Submódulo CComprender las reivindicaciones de patente - (b) Elemento calentador para una lavadora 18/18 Finalmente se concede la patente Respuesta de la OEP: ¡Concedida!
