1 Alstom GRID Novedades en el campo de las protecciones de barras
Lucas REFUNDINI February 2009 Viña del Mar, Julio, 19, 2012

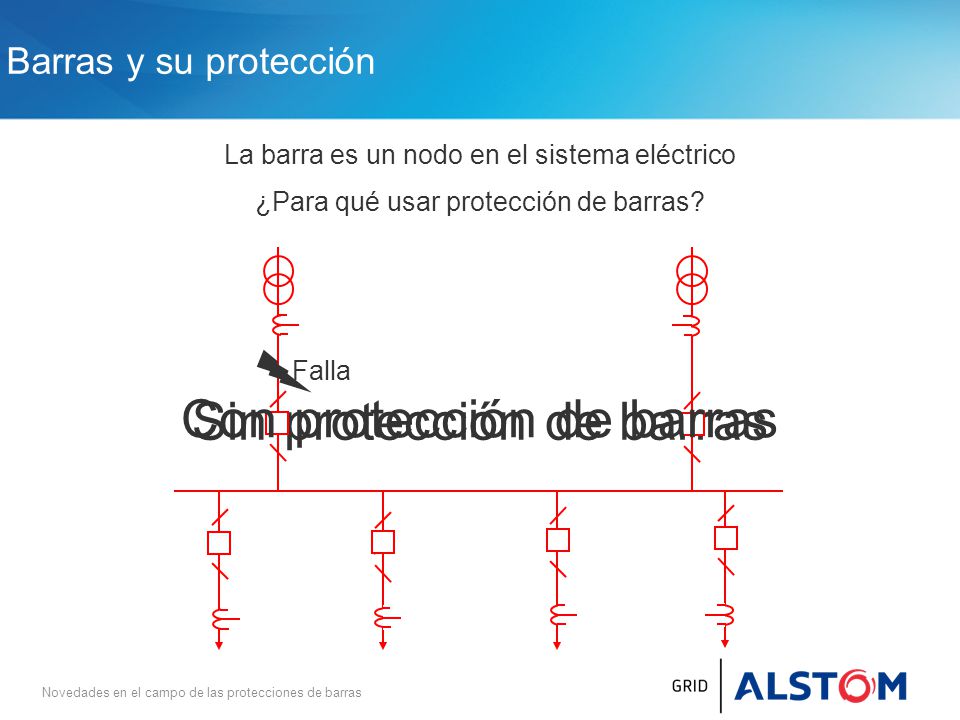

2 Con protección de barras Sin protección de barras
Barras y su protección La barra es un nodo en el sistema eléctrico ¿Para qué usar protección de barras? Falla Con protección de barras Sin protección de barras Novedades en el campo de las protecciones de barras

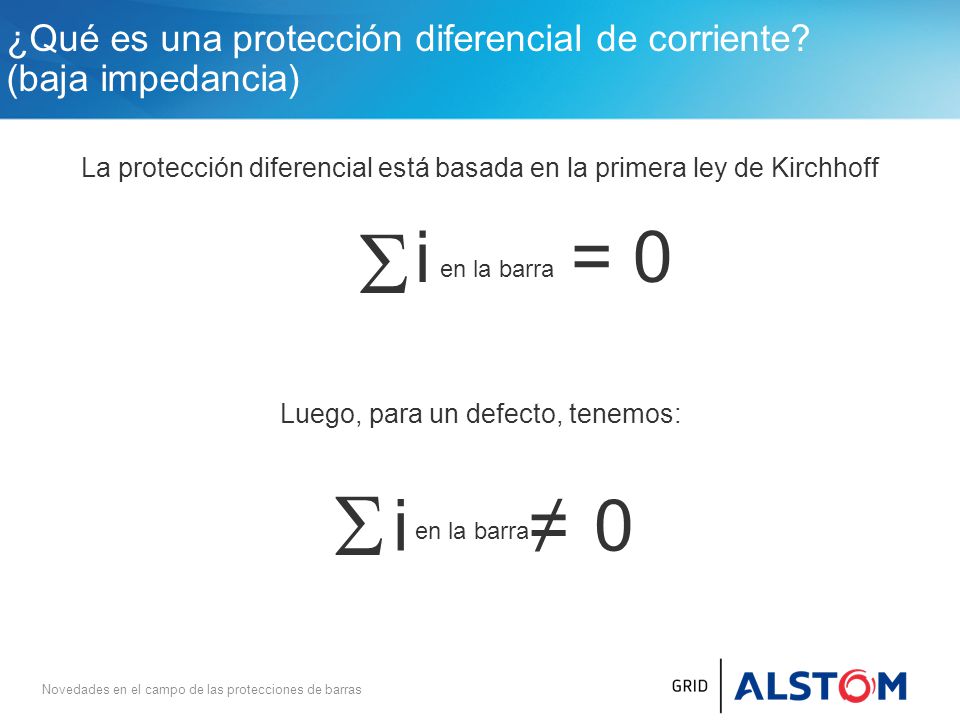

3 ¿Qué es una protección diferencial de corriente? (baja impedancia)
La protección diferencial está basada en la primera ley de Kirchhoff  en la barra i = 0 Luego, para un defecto, tenemos:  en la barra i ≠ 0 Novedades en el campo de las protecciones de barras

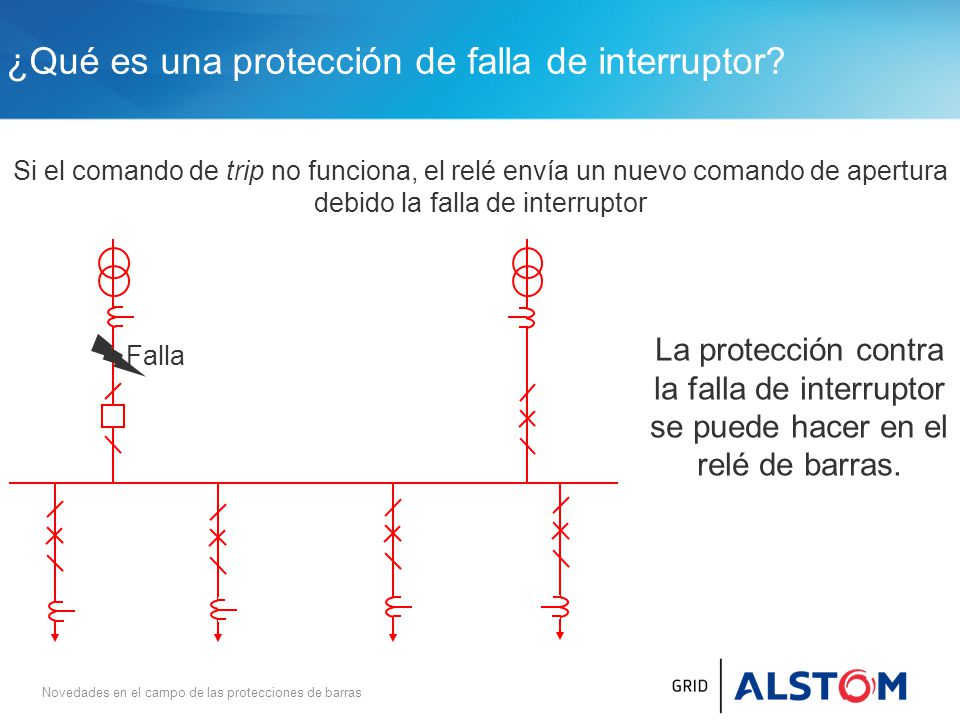

4 ¿Qué es una protección de falla de interruptor?
Si el comando de trip no funciona, el relé envía un nuevo comando de apertura debido la falla de interruptor La protección contra la falla de interruptor se puede hacer en el relé de barras. Falla Novedades en el campo de las protecciones de barras

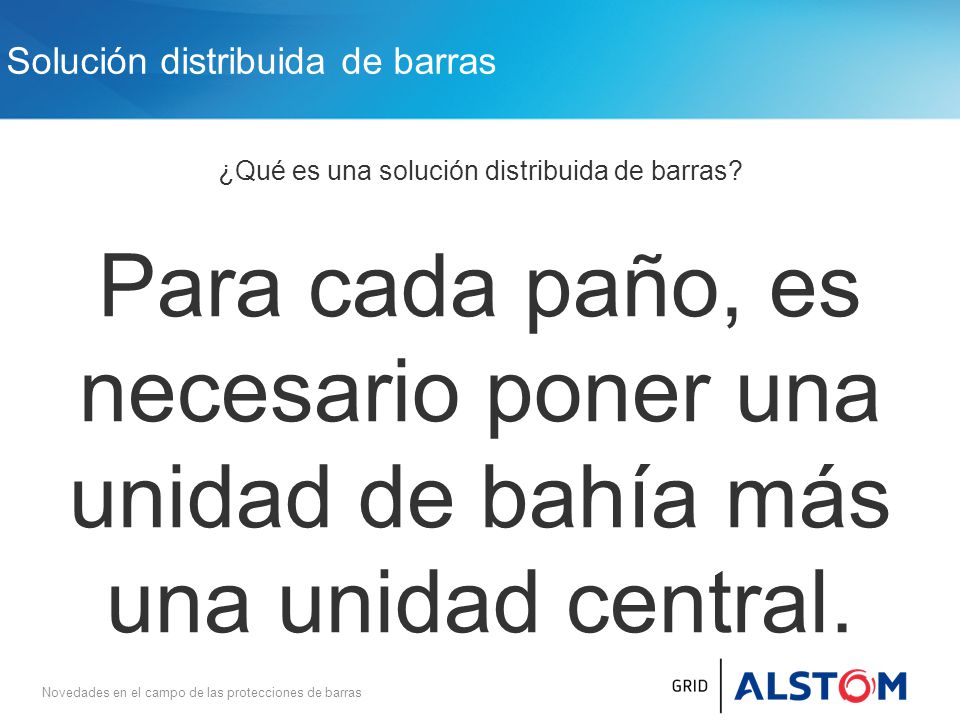

5 Solución distribuida de barras
¿Qué es una solución distribuida de barras? Para cada paño, es necesario poner una unidad de bahía más una unidad central. Novedades en el campo de las protecciones de barras

6 Solución centralizada de barras
¿Qué es una solución centralizada de barras? Para todos los paños, es necesario poner solamente un conjunto de relés para hacer las protecciones. Novedades en el campo de las protecciones de barras

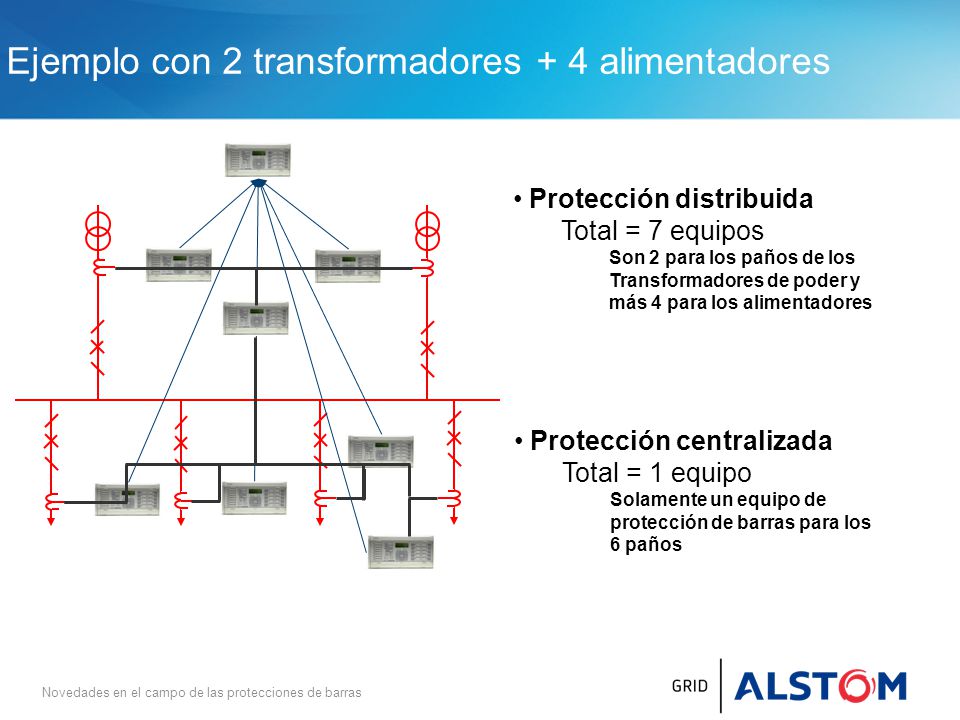

7 Ejemplo con 2 transformadores + 4 alimentadores
Protección distribuida Total = 7 equipos Son 2 para los paños de los Transformadores de poder y más 4 para los alimentadores Protección centralizada Total = 1 equipo Solamente un equipo de protección de barras para los 6 paños Novedades en el campo de las protecciones de barras

8 Solución Centralizada
Arquitectura básica Para el montaje del P746 o 3 x P746 es necesario solamente un tablero Solución Centralizada Novedades en el campo de las protecciones de barras

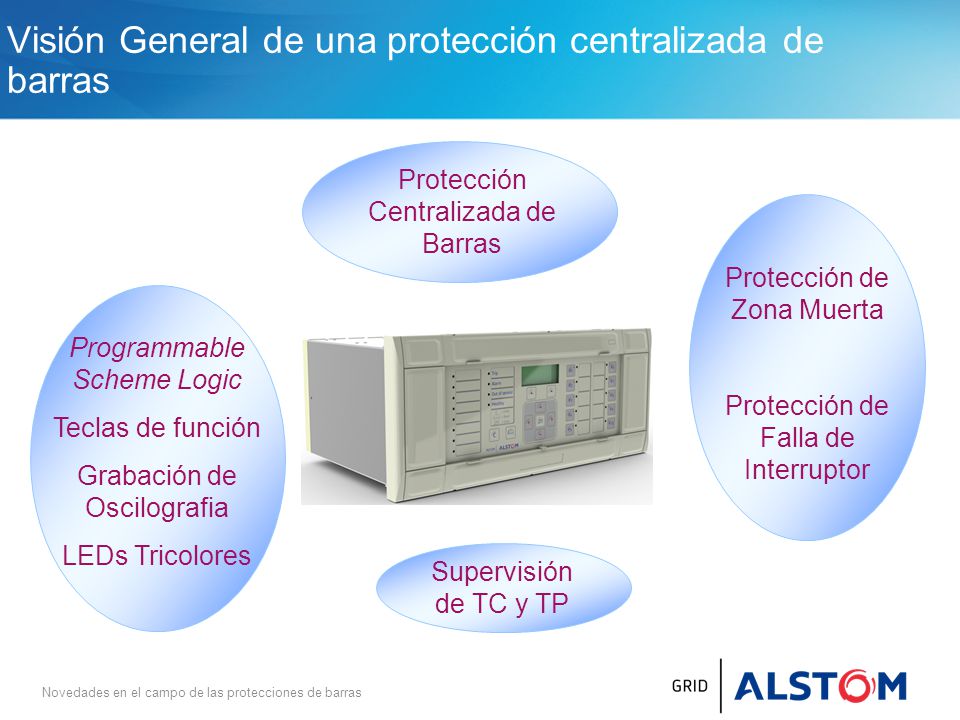

9 Visión General de una protección centralizada de barras
Protección de Zona Muerta Protección de Falla de Interruptor Programmable Scheme Logic Teclas de función Grabación de Oscilografia LEDs Tricolores The P746 scheme incorporates Busbar protection with biased Check Zone CB failure protection Additional overcurrent and earth fault protection (2 stages) Dead zone/blind spot protection Continuous monitoring of both essential circuitry and plant CT & VT supervision The following auxiliary features are aslo included Measurement and display of analogue and calculated quantities Function keys (10 direct programmable commands in the PSL) Hotkeys (2 commands to select programmable commands in the PSL) Tricolour programmable LEDs in the PSL Post fault analysis Event and fault records Disturbance recorder Graphical programmable scheme logic In addition to this there is a graphical topology configurator for accurate representation of the busbar configuration is also available to customers. Supervisión de TC y TP Novedades en el campo de las protecciones de barras

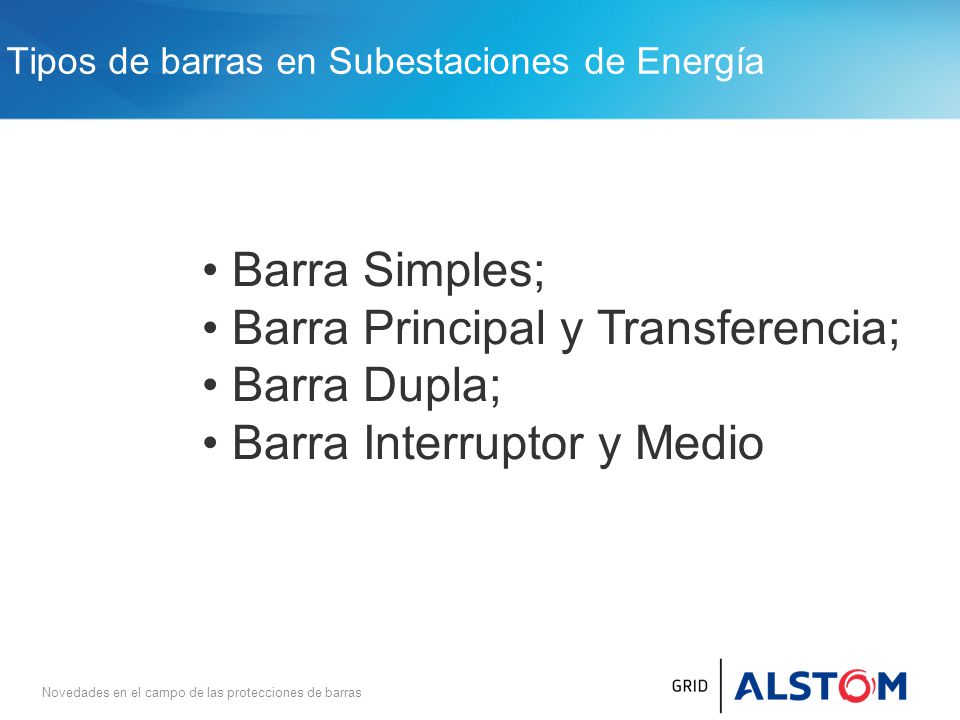

10 Tipos de barras en Subestaciones de Energía
Barra Simples; Barra Principal y Transferencia; Barra Dupla; Barra Interruptor y Medio Novedades en el campo de las protecciones de barras

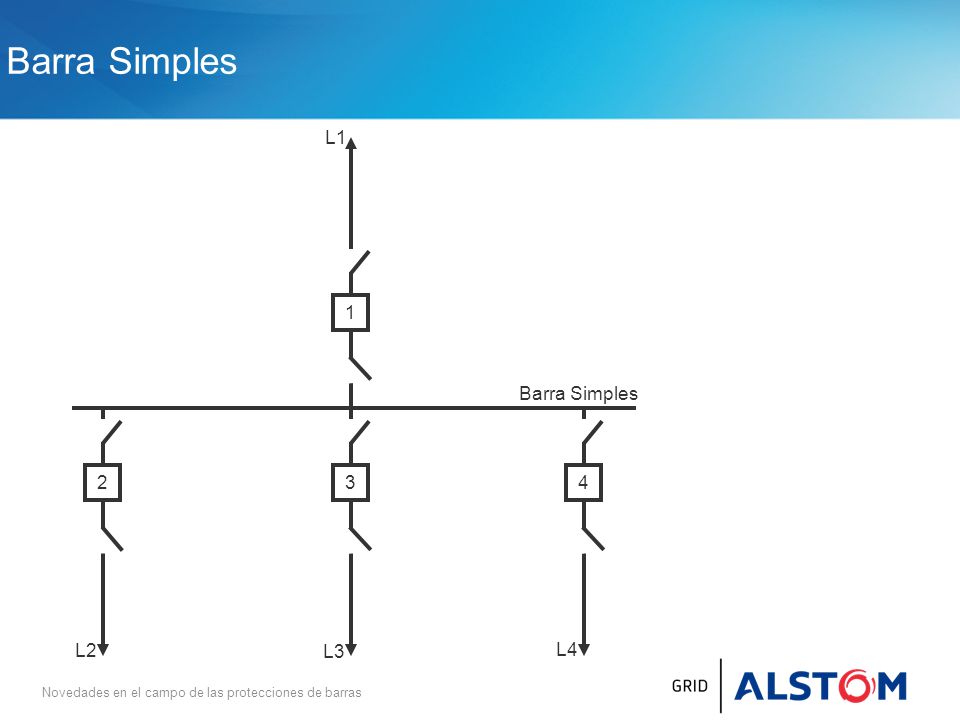

11 Barra Simples L1 1 Barra Simples 2 3 4 L2 L3 L4
Novedades en el campo de las protecciones de barras

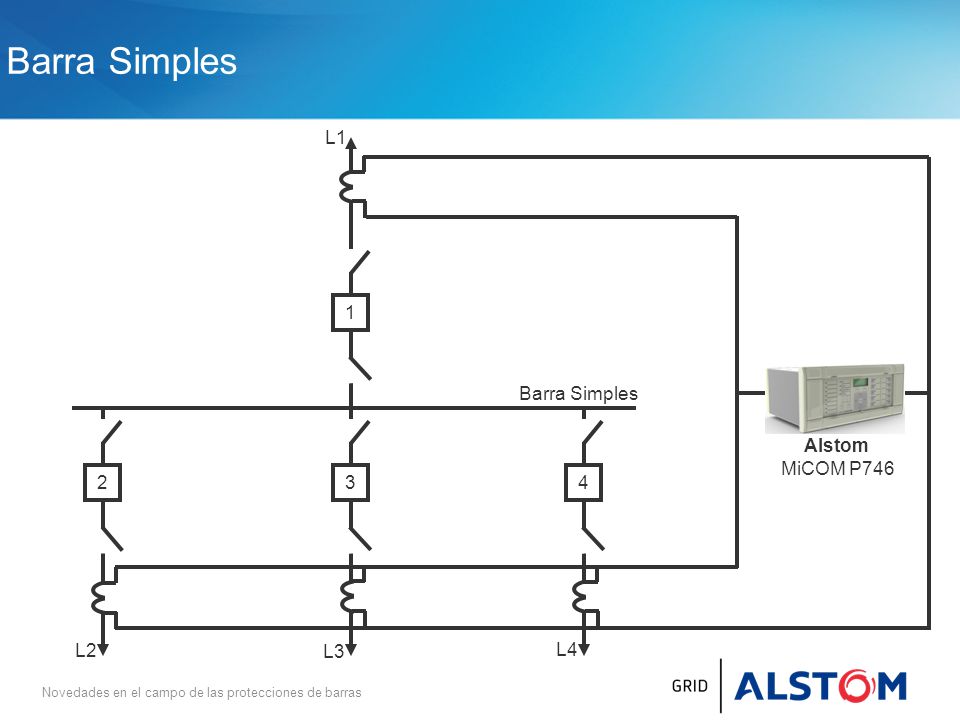

12 Barra Simples 87 L1 1 Alstom MiCOM P746 Barra Simples 2 3 4 L2 L3 L4
Novedades en el campo de las protecciones de barras

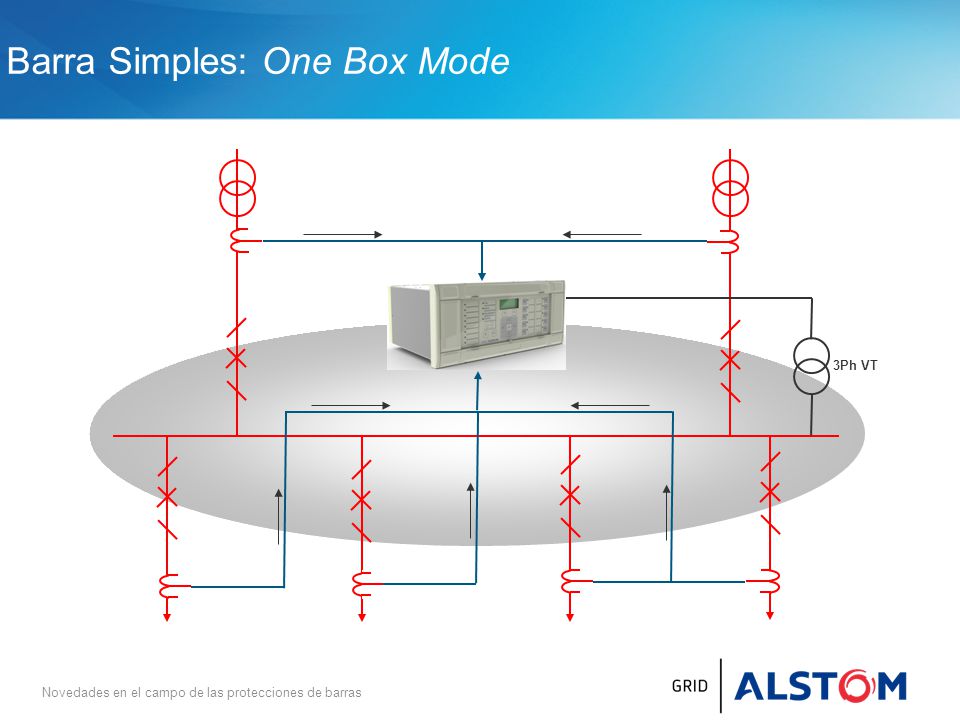

13 Barra Simples: One Box Mode
3Ph VT Novedades en el campo de las protecciones de barras

14 Barra Simples: Three Box Mode
Uno P746 por fase de TC 3Ph VT Novedades en el campo de las protecciones de barras

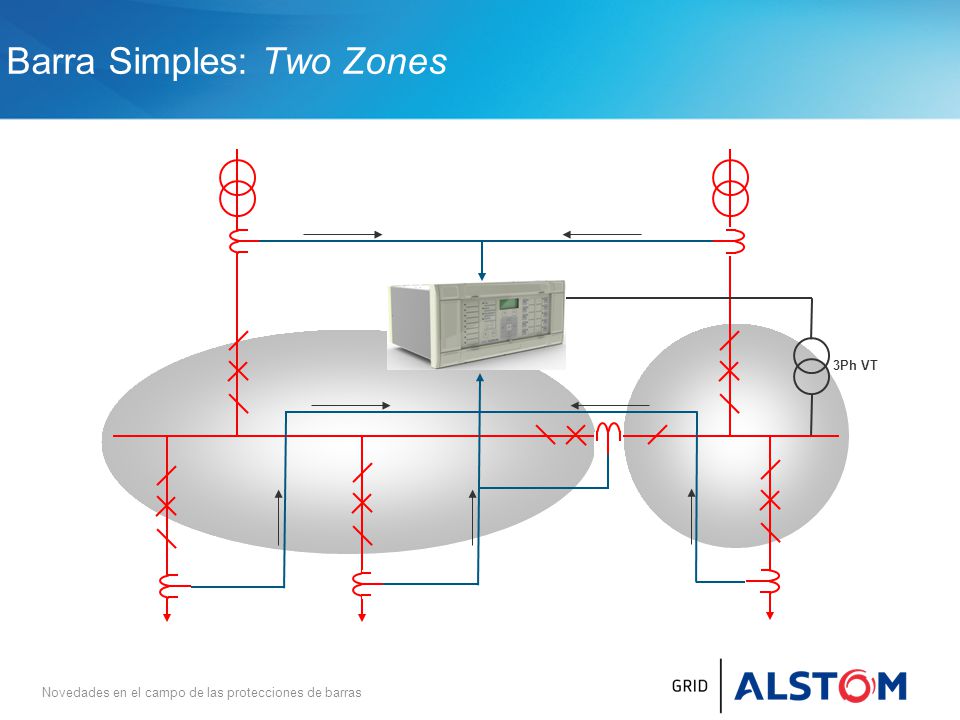

15 Barra Simples: Two Zones
3Ph VT Novedades en el campo de las protecciones de barras

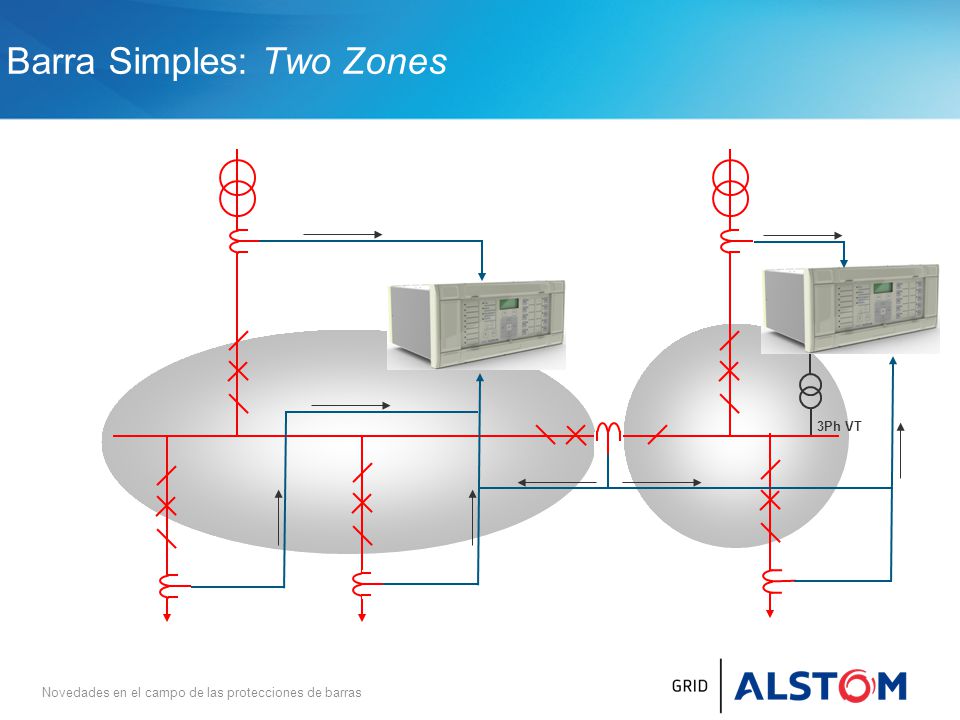

16 Barra Simples: Two Zones
3Ph VT Novedades en el campo de las protecciones de barras

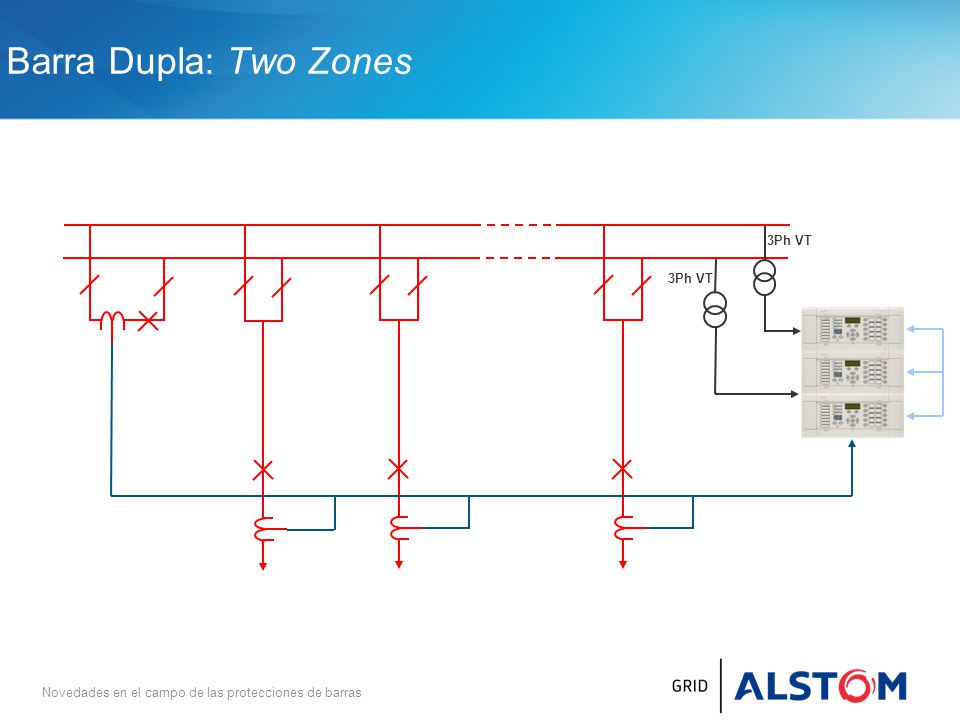

17 Barra Dupla: Two Zones 3Ph VT 3Ph VT
Novedades en el campo de las protecciones de barras

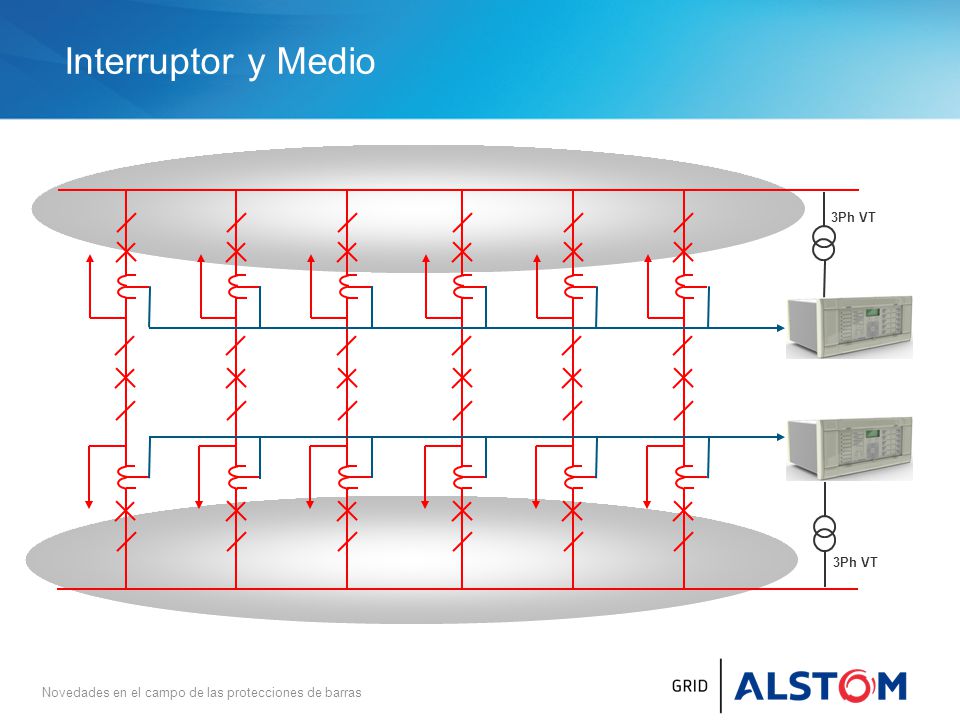

18 Interruptor y Medio 3Ph VT 3Ph VT
Novedades en el campo de las protecciones de barras

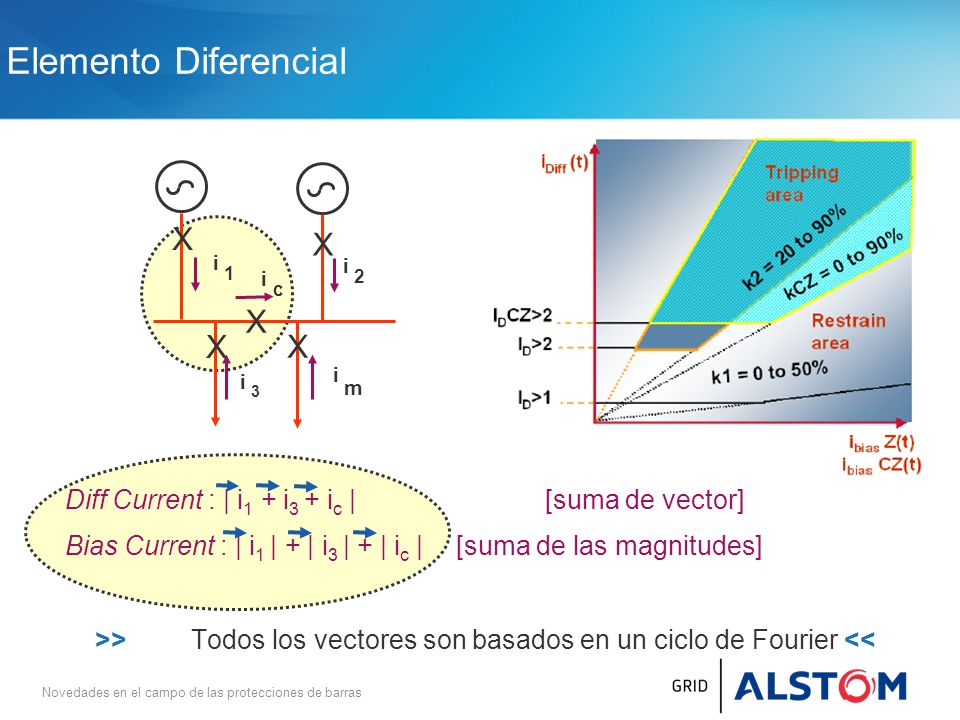

19 Elemento Diferencial X
1 X m 2 3 c Diff Current : | i1 + i3 + ic | [suma de vector] Bias Current : | i1 | + | i3 | + | ic | [suma de las magnitudes] >> Todos los vectores son basados en un ciclo de Fourier << Novedades en el campo de las protecciones de barras

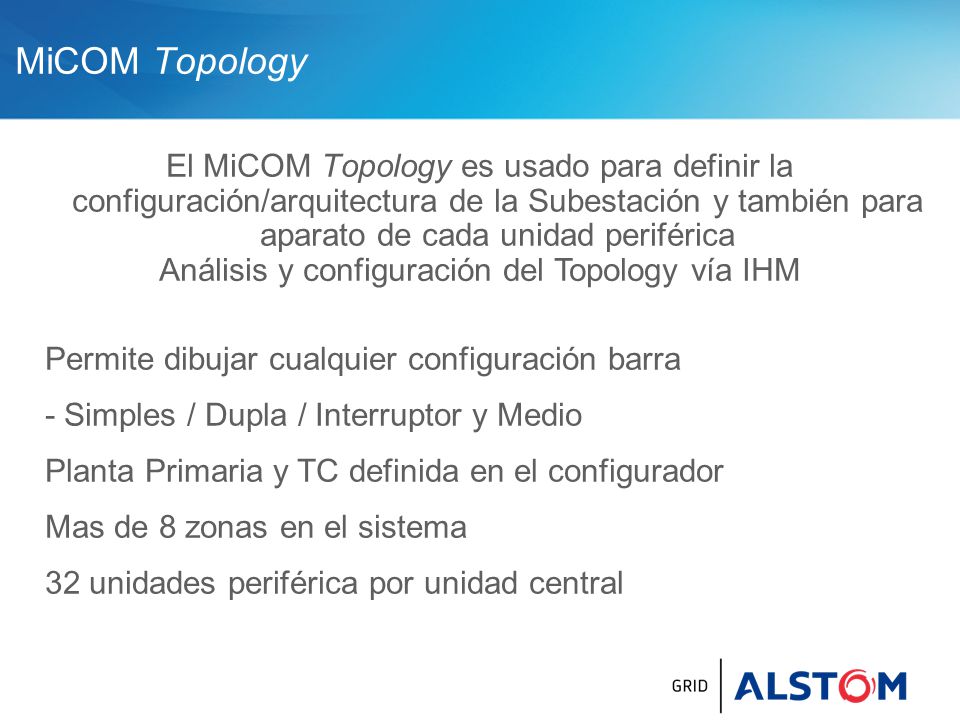

20 Análisis y configuración del Topology vía IHM
MiCOM Topology El MiCOM Topology es usado para definir la configuración/arquitectura de la Subestación y también para aparato de cada unidad periférica Análisis y configuración del Topology vía IHM Permite dibujar cualquier configuración barra - Simples / Dupla / Interruptor y Medio Planta Primaria y TC definida en el configurador Mas de 8 zonas en el sistema 32 unidades periférica por unidad central 20

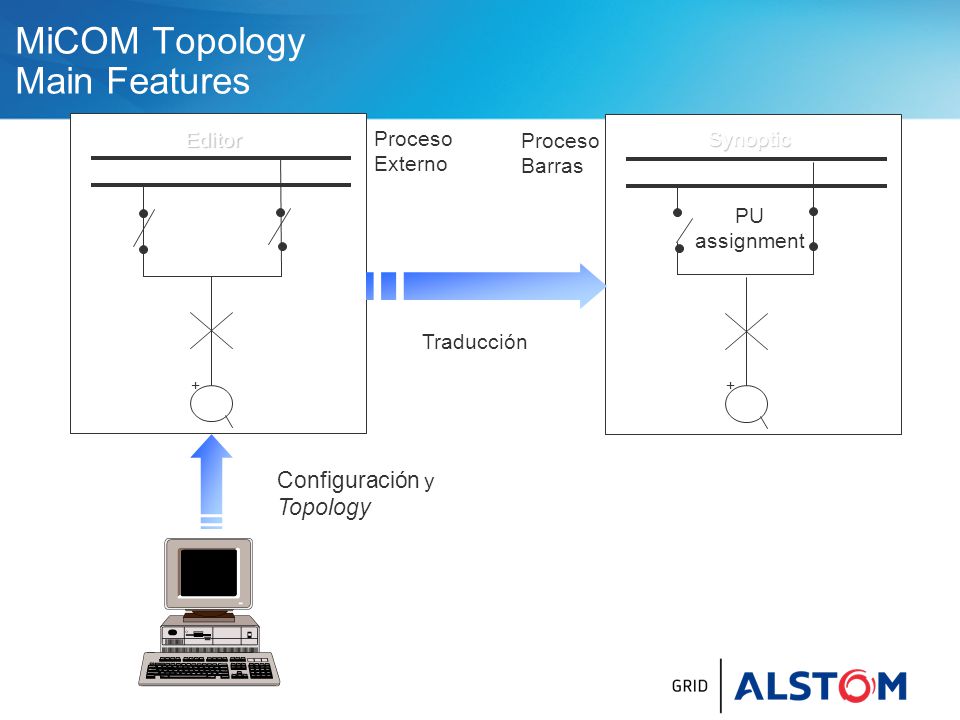

21 MiCOM Topology Main Features
Editor + Proceso Externo Proceso Barras Synoptic PU assignment Traducción + Configuración y Topology MiCOM Topology 21

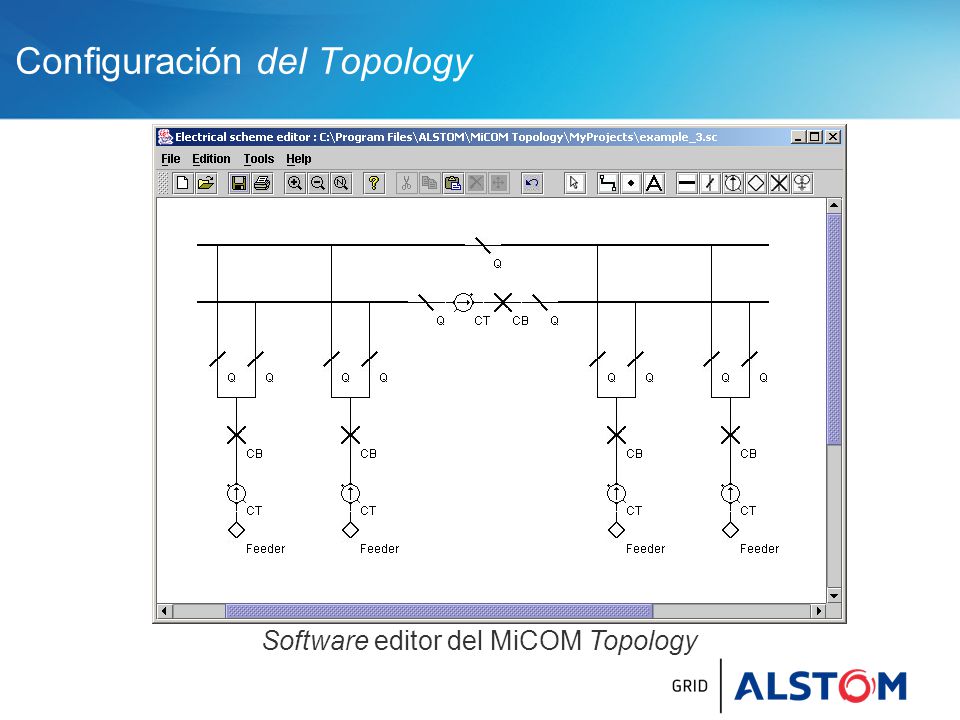

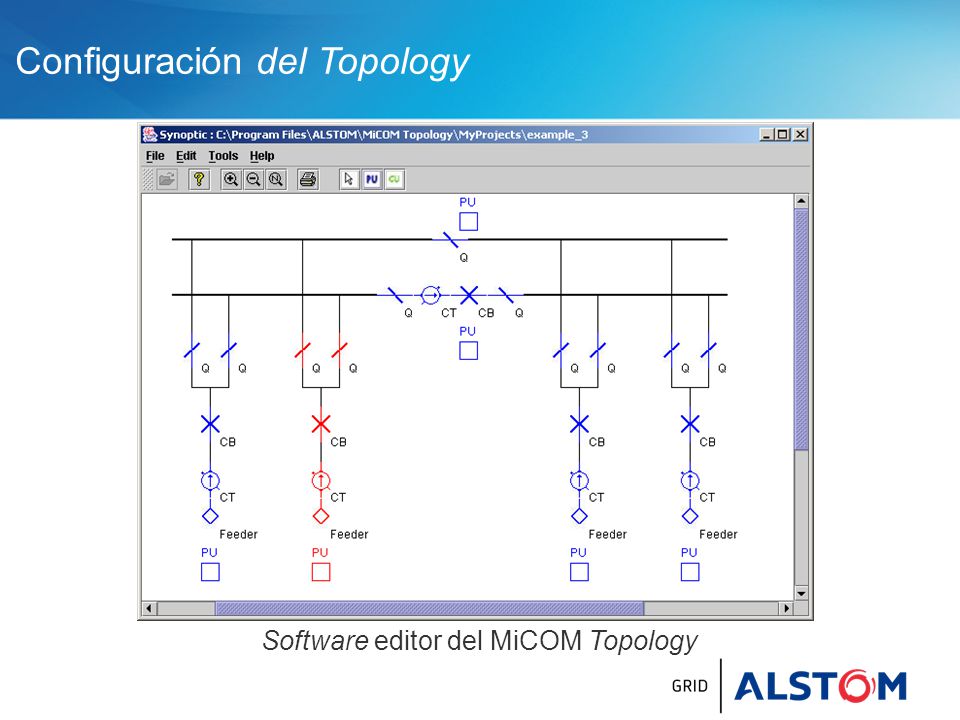

22 Configuración del Topology
The topology configurator is used to replicate exactly the busbar configuration, including all items of primary plant within the zone of protection. This is done using standard symbols available in the topology configurator ‘toolbox’. Software editor del MiCOM Topology 22

23 Software editor del MiCOM Topology
Configuración del Topology Software editor del MiCOM Topology 23

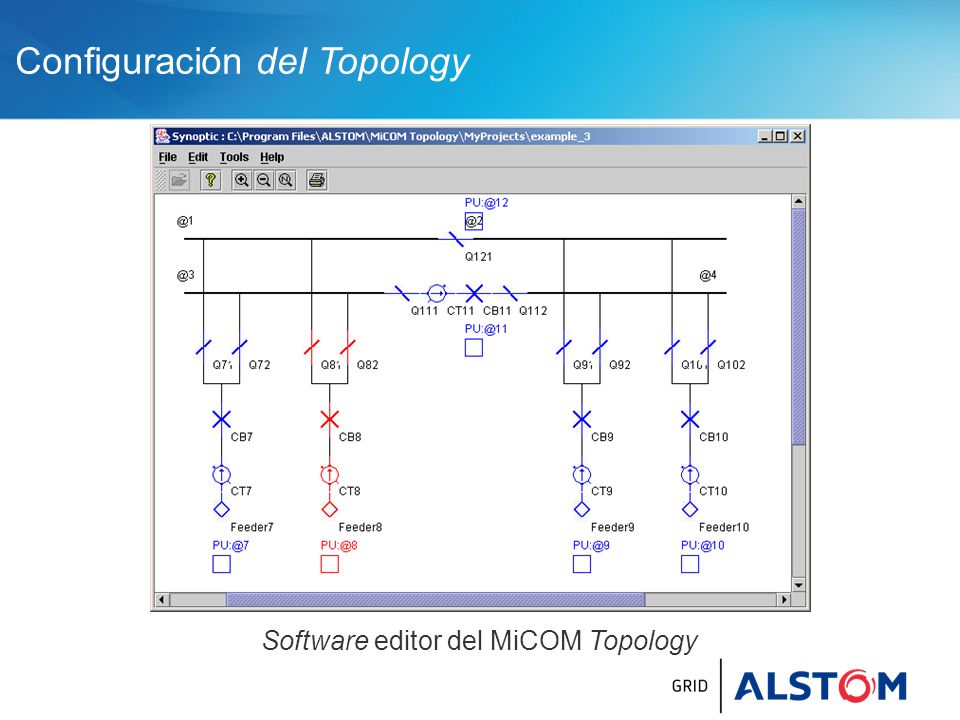

24 Software editor del MiCOM Topology
Configuración del Topology Software editor del MiCOM Topology 24

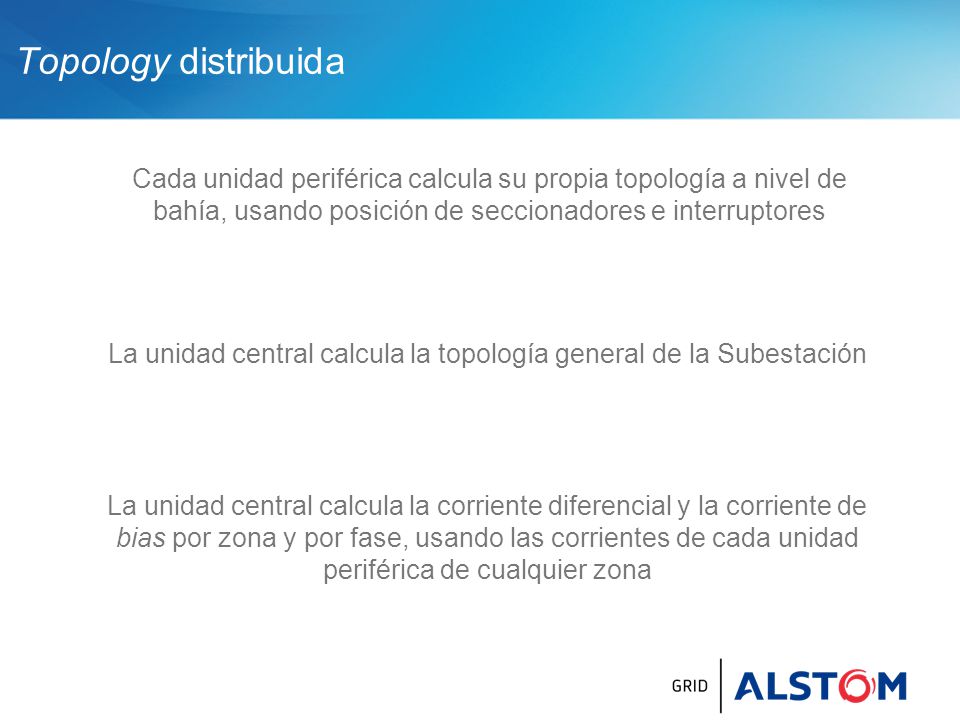

25 La unidad central calcula la topología general de la Subestación
Topology distribuida Cada unidad periférica calcula su propia topología a nivel de bahía, usando posición de seccionadores e interruptores La unidad central calcula la topología general de la Subestación La unidad central calcula la corriente diferencial y la corriente de bias por zona y por fase, usando las corrientes de cada unidad periférica de cualquier zona 25

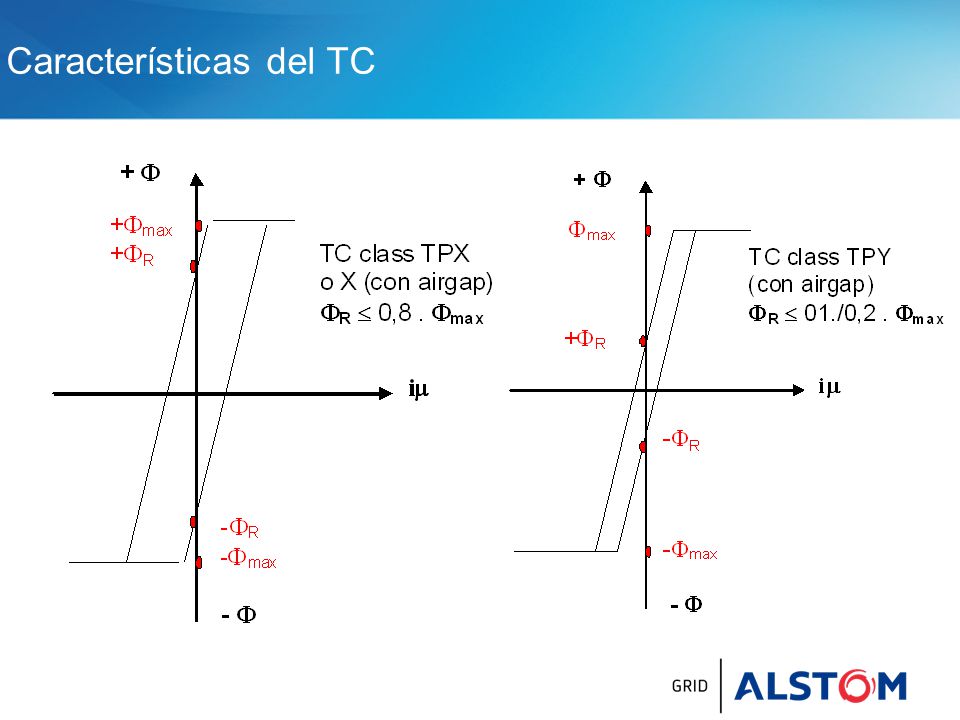

26 Características del TC
26

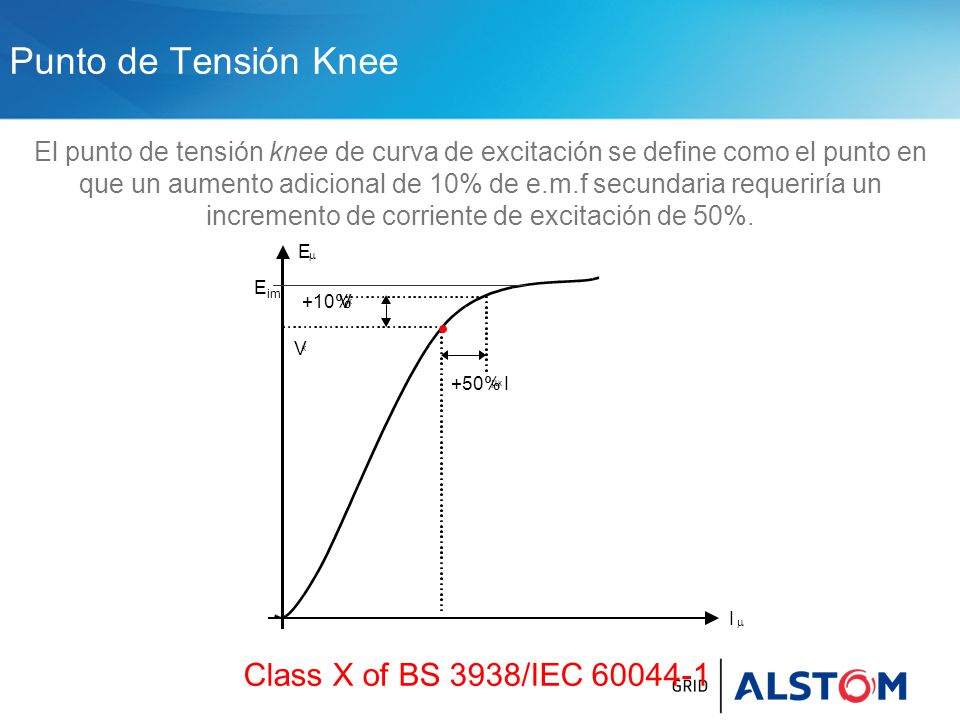

27 Punto de Tensión Knee Class X of BS 3938/IEC 60044-1
El punto de tensión knee de curva de excitación se define como el punto en que un aumento adicional de 10% de e.m.f secundaria requeriría un incremento de corriente de excitación de 50%. I m E V k +10% +50% I Eim Class X of BS 3938/IEC 27

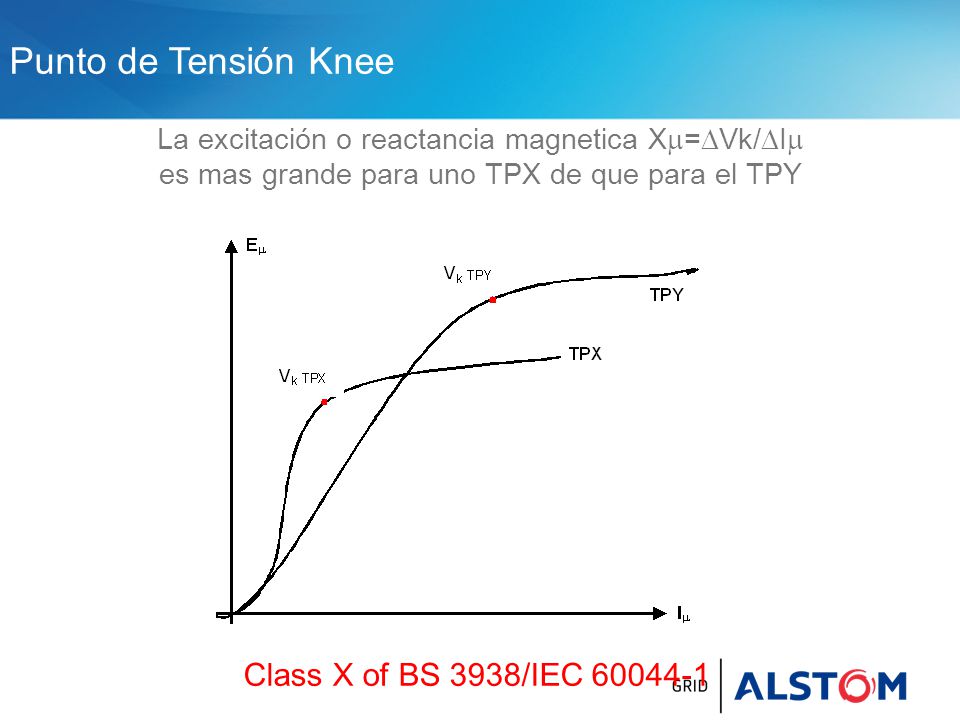

28 Punto de Tensión Knee Class X of BS 3938/IEC 60044-1
La excitación o reactancia magnetica X=Vk/I es mas grande para uno TPX de que para el TPY Class X of BS 3938/IEC 28

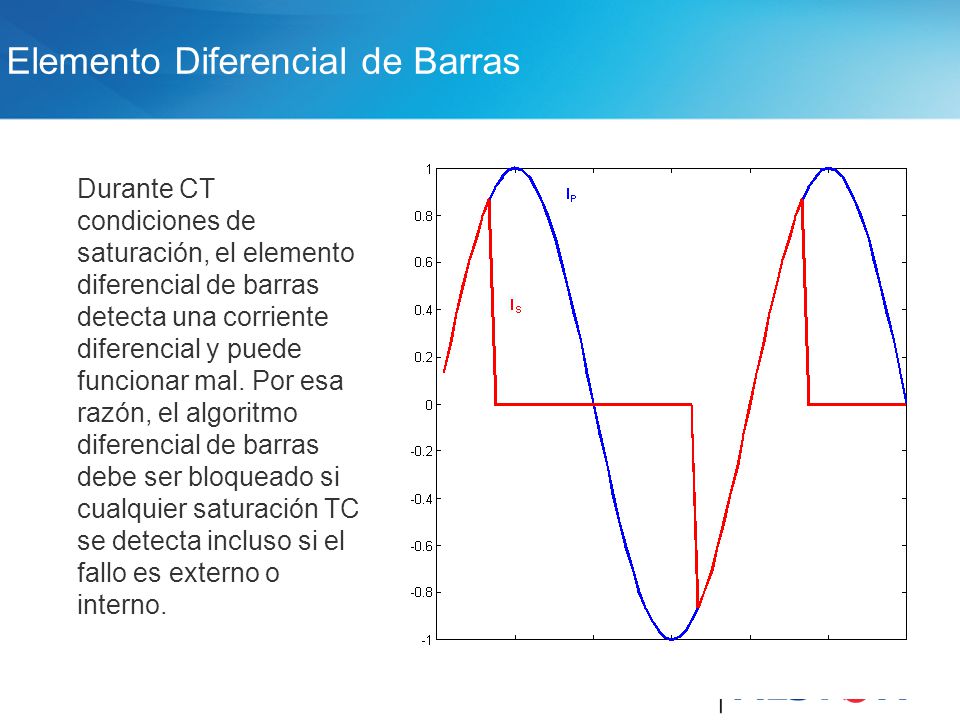

29 Elemento Diferencial de Barras
Durante CT condiciones de saturación, el elemento diferencial de barras detecta una corriente diferencial y puede funcionar mal. Por esa razón, el algoritmo diferencial de barras debe ser bloqueado si cualquier saturación TC se detecta incluso si el fallo es externo o interno. 29

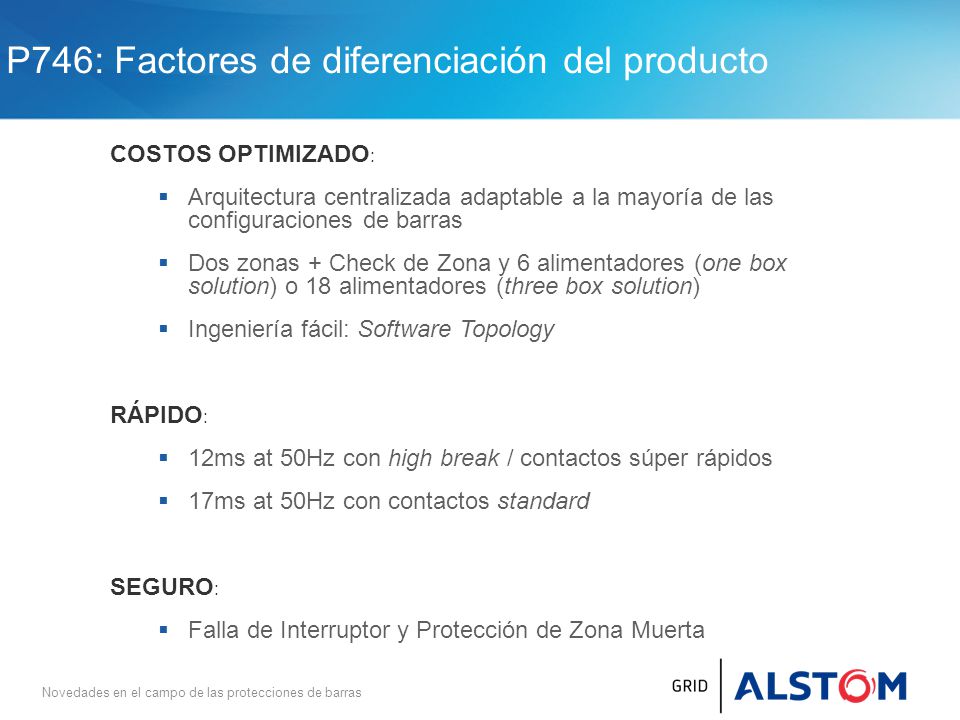

30 P746: Factores de diferenciación del producto
COSTOS OPTIMIZADO: Arquitectura centralizada adaptable a la mayoría de las configuraciones de barras Dos zonas + Check de Zona y 6 alimentadores (one box solution) o 18 alimentadores (three box solution) Ingeniería fácil: Software Topology RÁPIDO: 12ms at 50Hz con high break / contactos súper rápidos 17ms at 50Hz con contactos standard SEGURO: Falla de Interruptor y Protección de Zona Muerta Novedades en el campo de las protecciones de barras

31 Web Site Contactos Lucas REFUNDINI
Lucas REFUNDINI Sales Specialist en Protección y Control Substation Automation Solutions Calle Virgílio Wey, 150 Sao Paulo, SP – Brasil Teléfono: +55 (11) Móvil: +55 (11) Novedades en el campo de las protecciones de barras 31

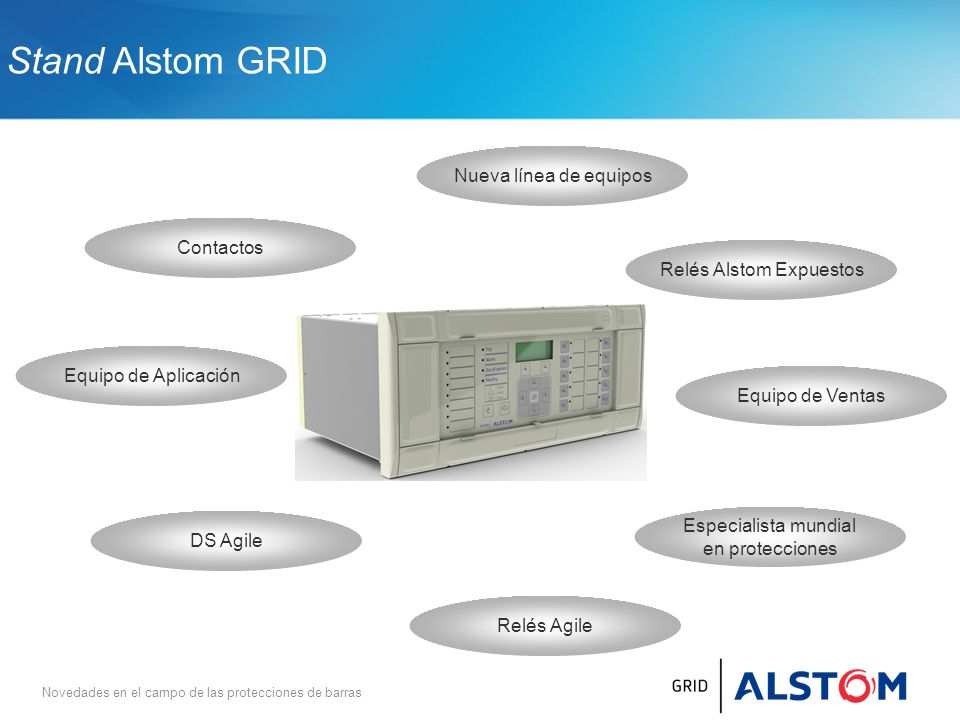

32 Relés Alstom Expuestos
Stand Alstom GRID Nueva línea de equipos Contactos Relés Alstom Expuestos Equipo de Aplicación Equipo de Ventas DS Agile Especialista mundial en protecciones Relés Agile Novedades en el campo de las protecciones de barras 32
