Temas: Prácticas de Laboratorio
Navegabilidad del curso, Recursos y Noticias de aula Trabajo Colaborativo 1. Generalidades Ley de Ohm Resistencias Serie, Paralelo, Transformaciones, Equivalentes Divisor de Corriente y Voltaje Leyes de Kirchoff: Ley de corrientes y Ley de Voltajes

Prácticas de Laboratorio
Obligatorias y presenciales. Los horarios de práctica los establece el Centro de Educación a Distancia (CEAD) donde se encuentran matriculados. Comunicación con el respectivo CEAD para que los orienten al respecto. Algunos CEAD requieren de pre- inscripción Algunos CEAD requieren que los aprendientes lleven elementos como resistencias, protoboard, pinzas entre otros. Hacer lectura de las guías de laboratorio. Tener los conocimientos previos para el desarrollo de las misma. Informe de práctica se debe entregar al tutor presencial que orienta la práctica. Fechas de Entrega (Las establece el tutor presencial) Reporte de nota máximo por parte del tutor presencial 30 de Mayo

2. Navegabilidad del curso, Recursos y Noticias de aula

Hacer lectura de los siguientes temas de la Unidad 1:

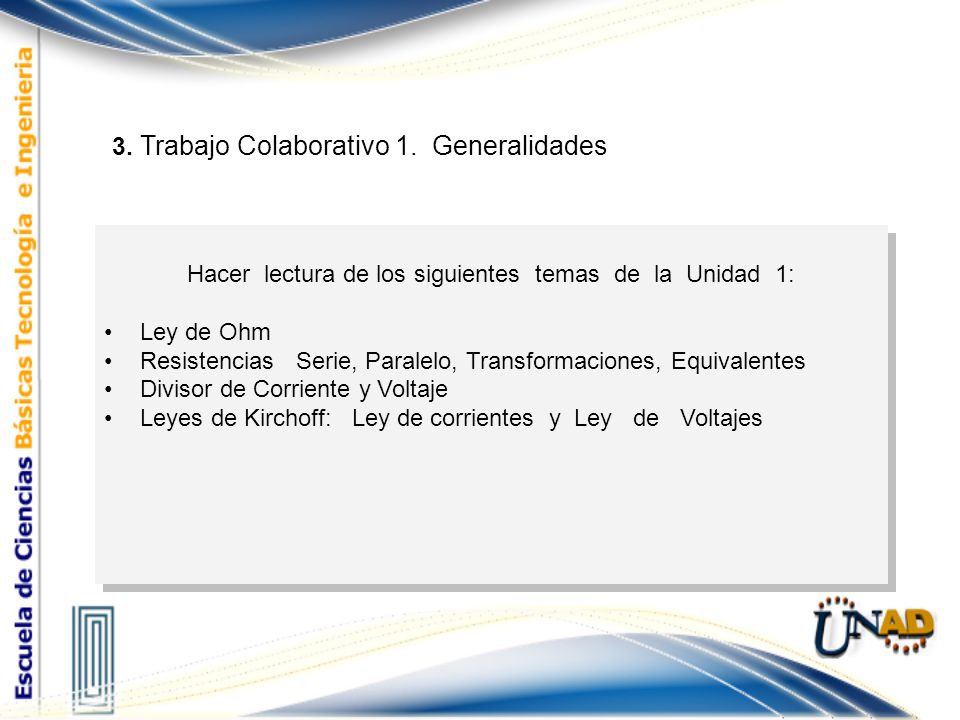

3. Trabajo Colaborativo 1. Generalidades Hacer lectura de los siguientes temas de la Unidad 1: Ley de Ohm Resistencias Serie, Paralelo, Transformaciones, Equivalentes Divisor de Corriente y Voltaje Leyes de Kirchoff: Ley de corrientes y Ley de Voltajes

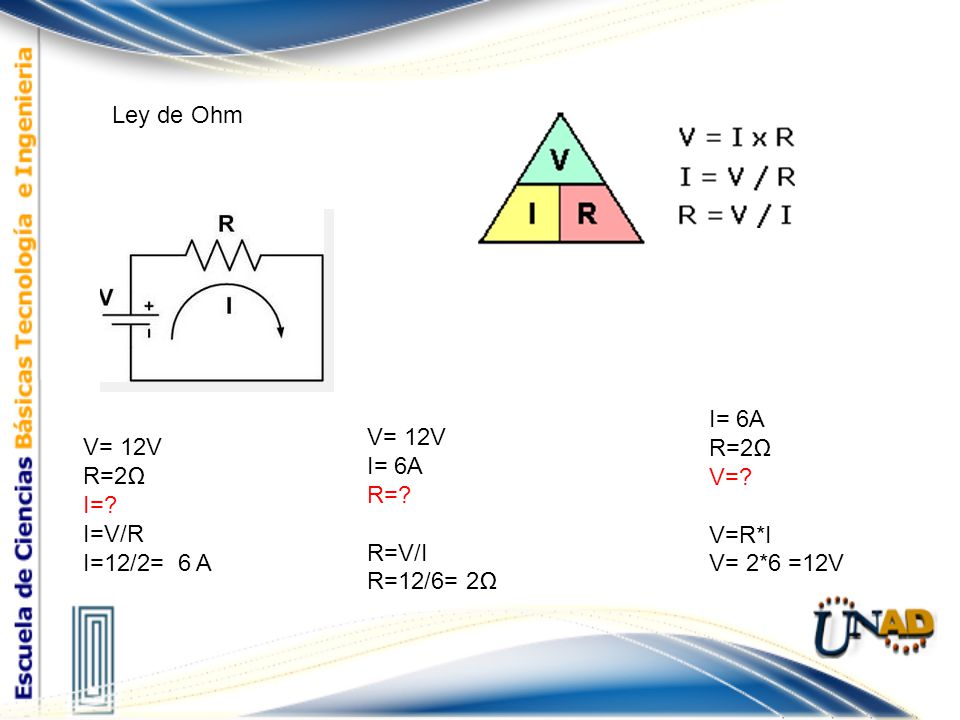

Ley de Ohm I= 6A R=2Ω V=? V=R*I V= 2*6 =12V V= 12V I= 6A R=? R=V/I R=12/6= 2Ω V= 12V R=2Ω I=? I=V/R I=12/2= 6 A

Ley de Ohm En un circuito Serie el voltaje es igual en todas las resistencias? En un circuito Serie la Corriente es igual en todas las resistencias?

Incorrecto Circuito Serie Correcto
Ley de Ohm En un circuito Serie el voltaje es igual en todas las resistencias? Incorrecto En un circuito Serie la Corriente es igual en todas las resistencias? Circuito Serie Correcto

Circuito Paralelo Ley de Ohm
En un circuito Paralelo el voltaje es igual en todas las resistencias? En un circuito Paralelo la Corriente es igual en todas las resistencias? Circuito Paralelo

correcto Circuito Paralelo Incorrecto
Ley de Ohm En un circuito Paralelo el voltaje es igual en todas las resistencias? correcto En un circuito Paralelo la Corriente es igual en todas las resistencias? Circuito Paralelo Incorrecto

Como realizamos una medición de:
Voltaje? Corriente?

: Voltaje Corriente

Voltaje : Corriente

Resistencias Serie, Paralelo, Transformaciones, Equivalentes
: Req= R1+R2+R3

Resistencias Serie, Paralelo, Transformaciones, Equivalentes
: Resistencias serie Figura 1 Figura 2

Identificar resistencias en serie y paralelo
: Figura 1

: Serie Delta

: Delta

Delta Identificar resistencias en serie y paralelo :
Ra= (R3*R5)/(R3+R4+R5) Rb= (R3*R4)/(R3+R4+R5) Rc=?

: Ra= (R3*R5)/(R3+R4+R5) Rb= (R3*R4)/(R3+R4+R5) Rc=?

Transformación Estrella a Delta
: Ra= (R3*R5)/(R3+R4+R5) Rb= (R3*R4)/(R3+R4+R5) Rc=?

Divisor de Voltaje Divisor de Corriente y de Voltaje :
Sumamos R2 y R3 de la siguiente manera Sumamos R1 y Ra de la siguiente manera Req= R1 + Ra

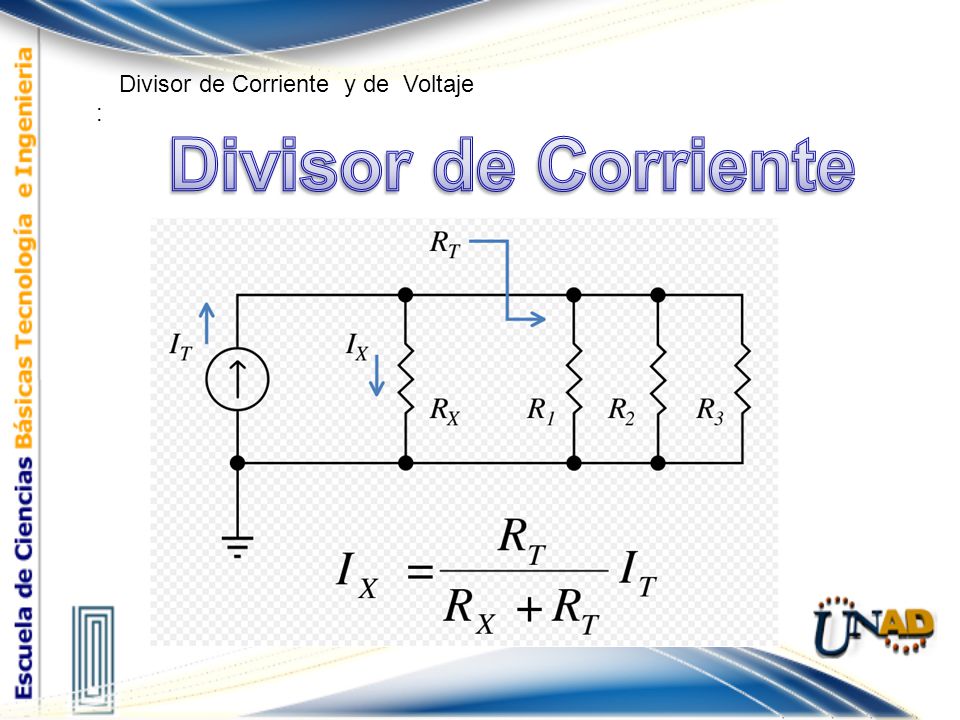

Divisor de Corriente Divisor de Corriente y de Voltaje :
Sumamos R2 y R3 de la siguiente manera Sumamos R1 y Ra de la siguiente manera

Leyes de Kirchoff: Ley de Voltajes
Sumamos R2 y R3 de la siguiente manera Sumamos R1 y Ra de la siguiente manera

Ejercicio Ley de voltajes de Kirchoff (Mallas)
Hallar I3

Ejercicio Ley de Voltajes de Kirchoff (Mallas)
Paso 1: Definimos corrientes de Malla y referenciamos elementos

Paso 3: Aplicamos la LVK en cada una de las mallas del circuito Malla 1: 42V -6ΩI1 -3ΩI1 +3 ΩI2 = 0 42V -9ΩI1 +3 ΩI2=0 Malla 2: 10V -3ΩI2 +3ΩI1 -4ΩI2 = 0 10V +3ΩI1 -7ΩI2 = 0

Paso 4: Se desarrollan las ecuaciones por cualquier metodo: (Reducción, sustitución, determinantes, igualación) Malla 1: 42V -9ΩI1 +3 ΩI2=0 -9ΩI1 +3 ΩI2= -42V Malla 2: 10V +3ΩI1 -7ΩI2 = 0 3ΩI1 -7ΩI2 = -10V

Paso 5: (Ecuaciones lineales solver) Solución del programa

Paso 5: Ingresamos las ecuaciones en una aplicación de soluciones a ecuaciones lineales: (Ecuaciones lineales solver) Según la aplicación tenemos que: I1= 6 A I2 = 4 A Aplicamos Nodos: I1=I3+I2 I3=I1-I2 I3=6A- 4A I3= 2A

Ejercicio Ley de corrientes de Kirchoff (Nodos)

Ejercicio de Aplicación LCK (Nodos)
Hallar voltajes en Cada Nodo

Paso 1: Localizar y enumerar los nodos
En un conjunto con N nodos deberán haber N-1 voltajes desconocidos y N-1 ecuaciones Nodos Voltajes Desconocidos 2 Ecuaciones

Paso 1: Localizar y enumerar los nodos
En un conjunto con N nodos deberán haber N-1 voltajes desconocidos y N-1 ecuaciones Nodos Voltajes Desconocidos 2 Ecuaciones Nodo de referencia N3

Paso 2: Definimos los voltajes entre cada nodo
Los voltajes de cada nodo son respecto a la referencia, el voltaje de la referencia es de 0V

Paso 3 : Aplicamos LCK en cada nodo
-3A + (V1-V2)/5Ω +V1/2 Ω =0 -3A + (V1-V2)/5Ω +V1/2 Ω =0 x 10 -30A + 2V1-2V V =0 7V1 -2V2 =30A N2: (V2-V1)/5Ω) + V2/1Ω + (-2A) =0 (V2-V1)/5Ω) + V2/1Ω + (-2A) =0 X 5 V2-V V A =0 -V1+6V2 =10A

Paso 4 : Resolver las ecuaciones
Aplicando el método de igualación, reducción , sustitución, determinantes 7V1 -2V2 =30A -V1+6V2 =10A

Paso 4 : Resolver las ecuaciones
Aplicando el método de igualación, reducción , sustitución, determinantes V1 =5V V2 =2,5V IR1= V1/R1 IR1= 5V/2Ω IR1= 2,5A IR2= -2A+IR3 IR2= -2A+2,5A IR2= 0,5A IR3= V2/R3 IR3= 2,5V/1Ω IR3= 2,5A

Gracias Skype: j-sebastian2
