EL RELÉ..

Presentación del tema: "EL RELÉ.."— Transcripción de la presentación:

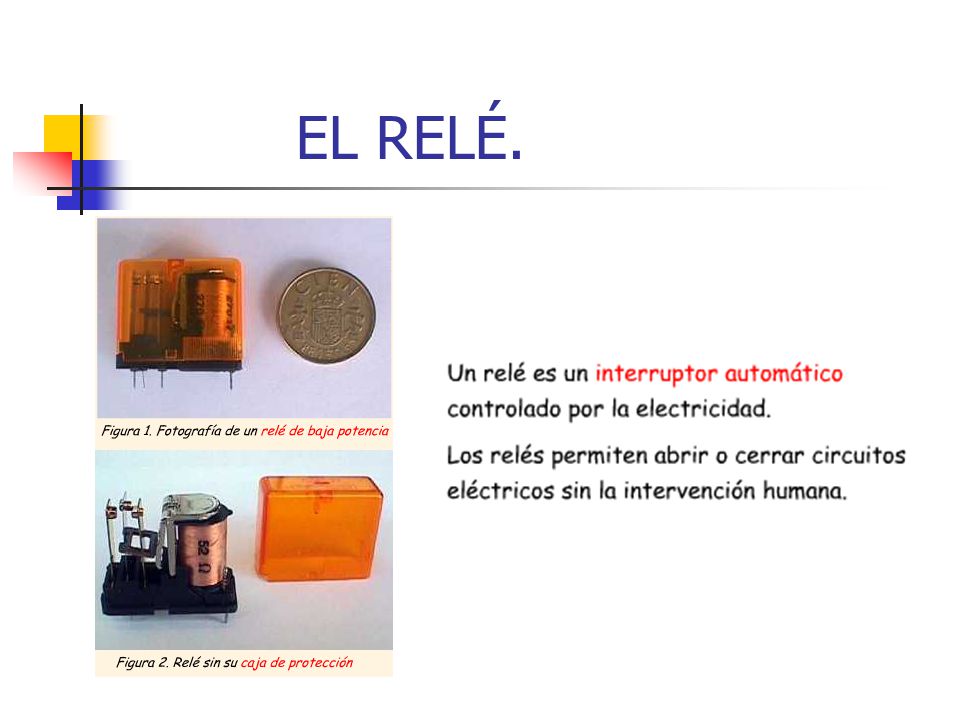

1 EL RELÉ.

2 ¿Para qué sirven?

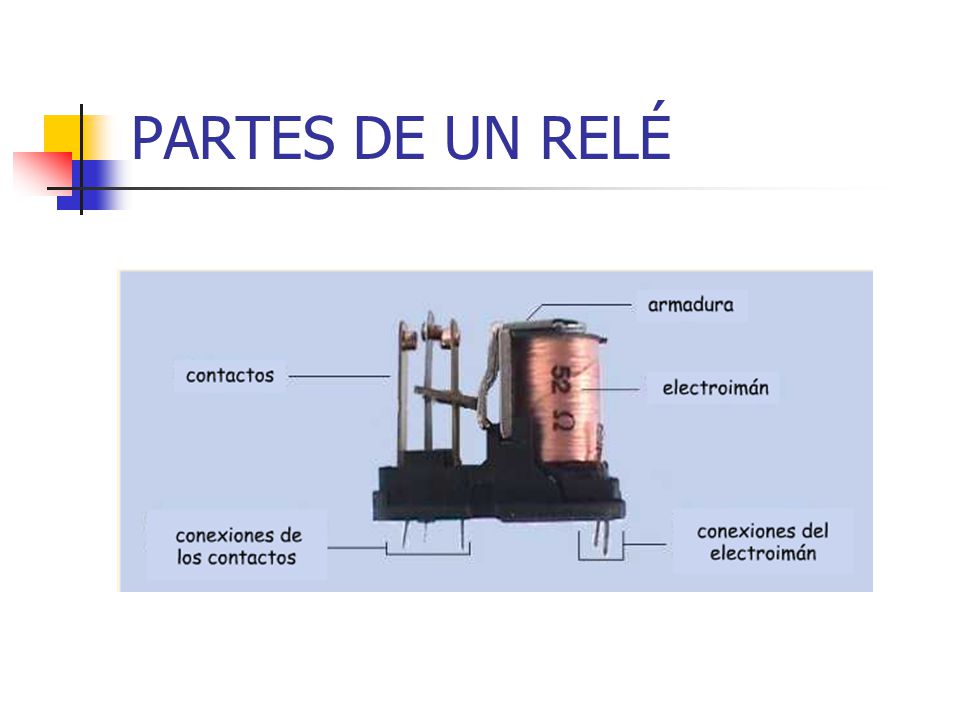

3 PARTES DE UN RELÉ

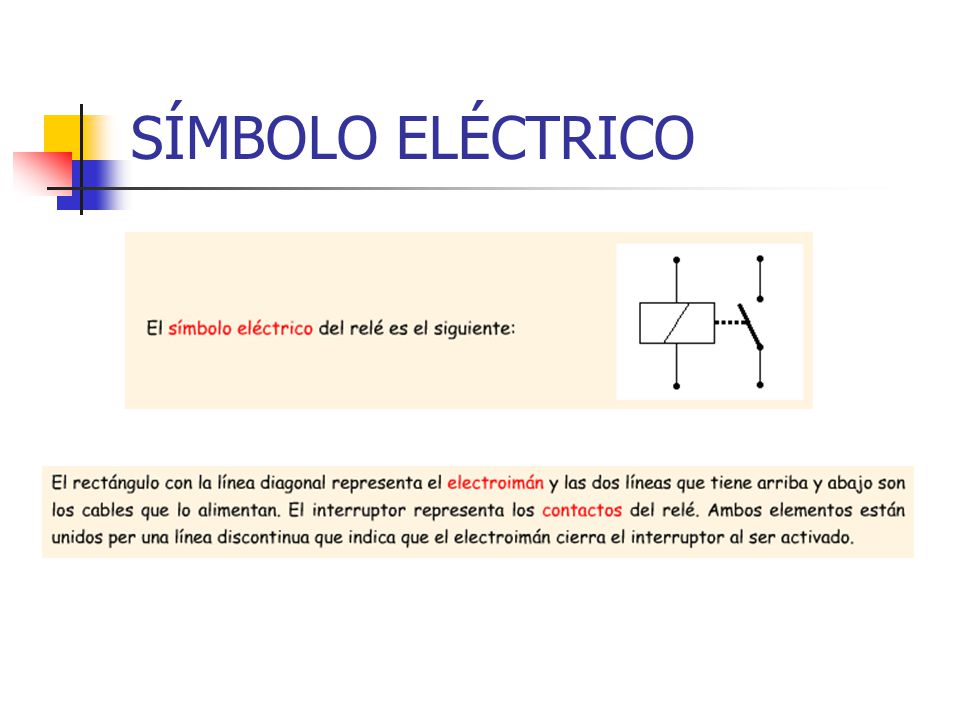

4 SÍMBOLO ELÉCTRICO

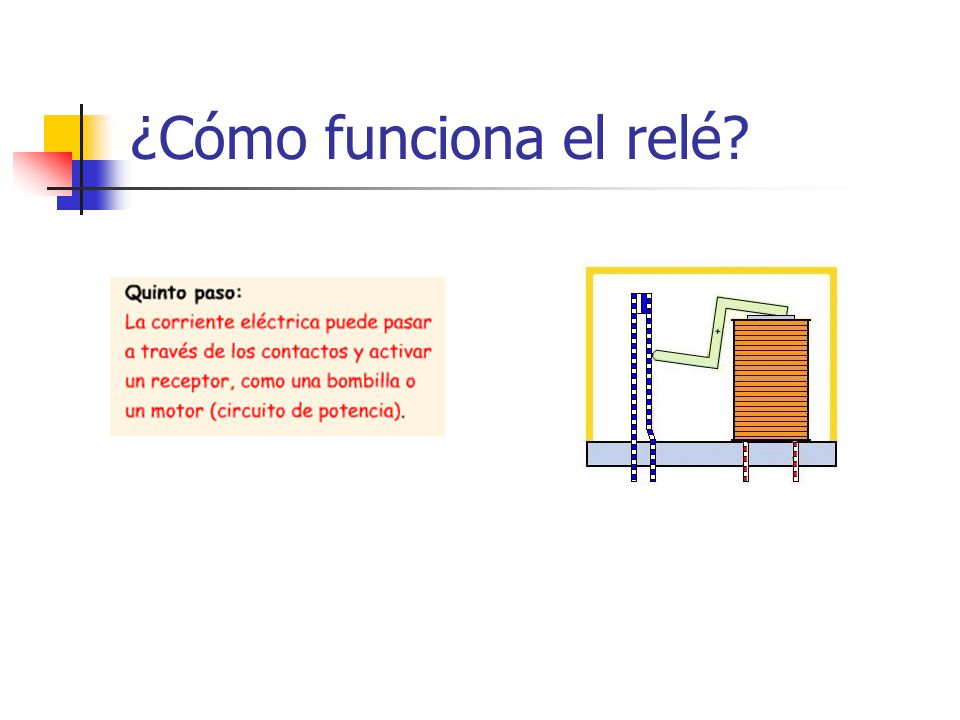

5 ¿Cómo funciona el relé?

6 ¿Cómo funciona el relé?

7 ¿Cómo funciona el relé?

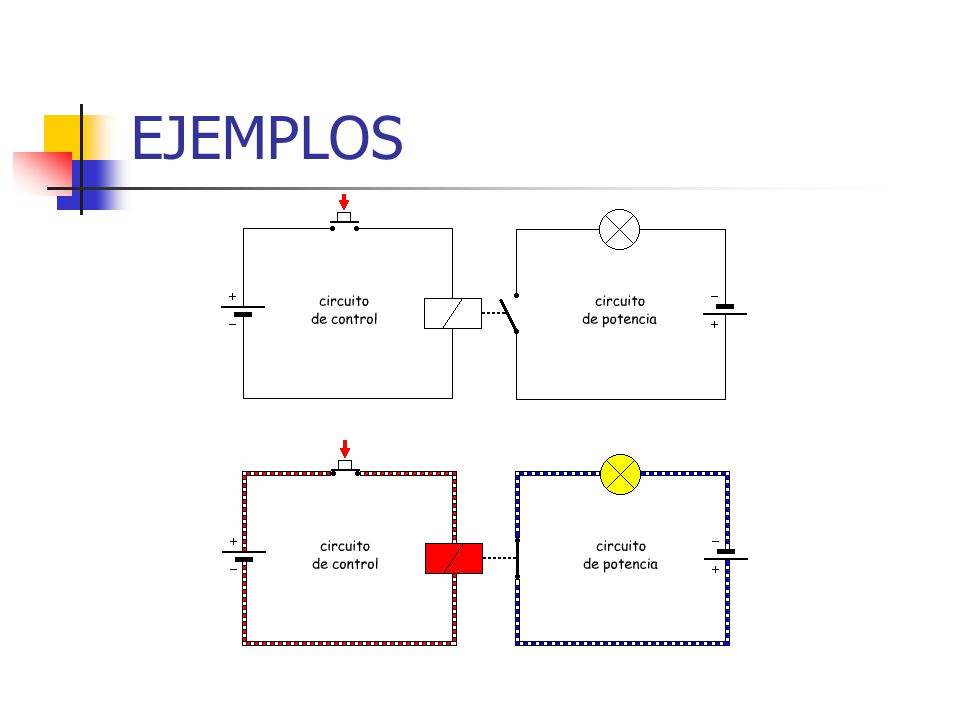

8 EJEMPLOS

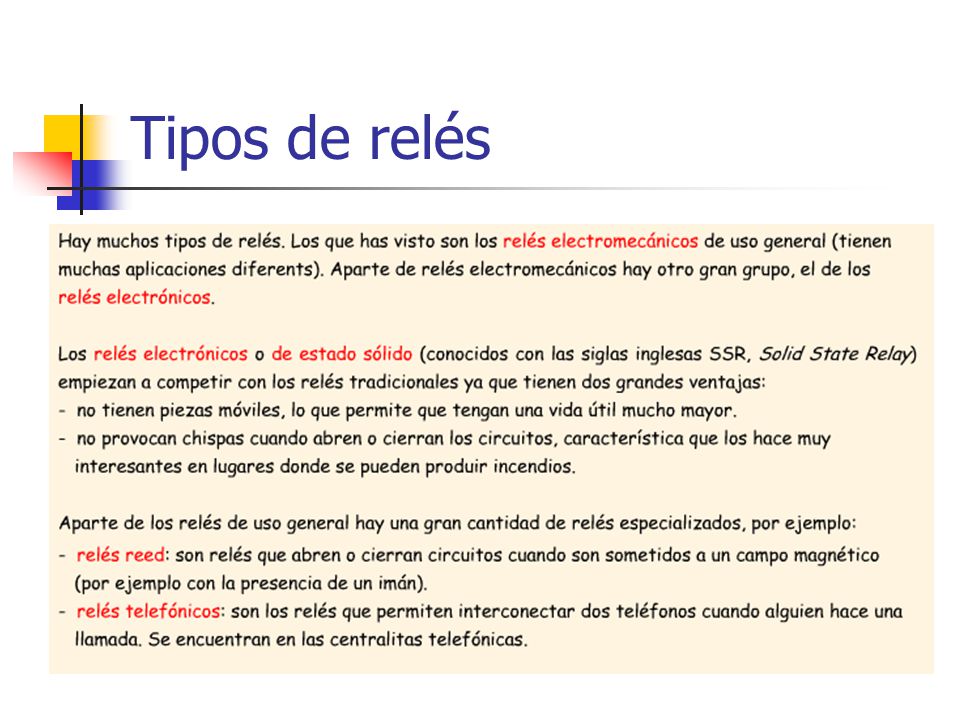

9 Tipos de relés

10 Actividades 1.- Utilizando un relé, debemos diseñar un circuito que nos permita encender una luz desde dos puntos diferentes de la habitación.

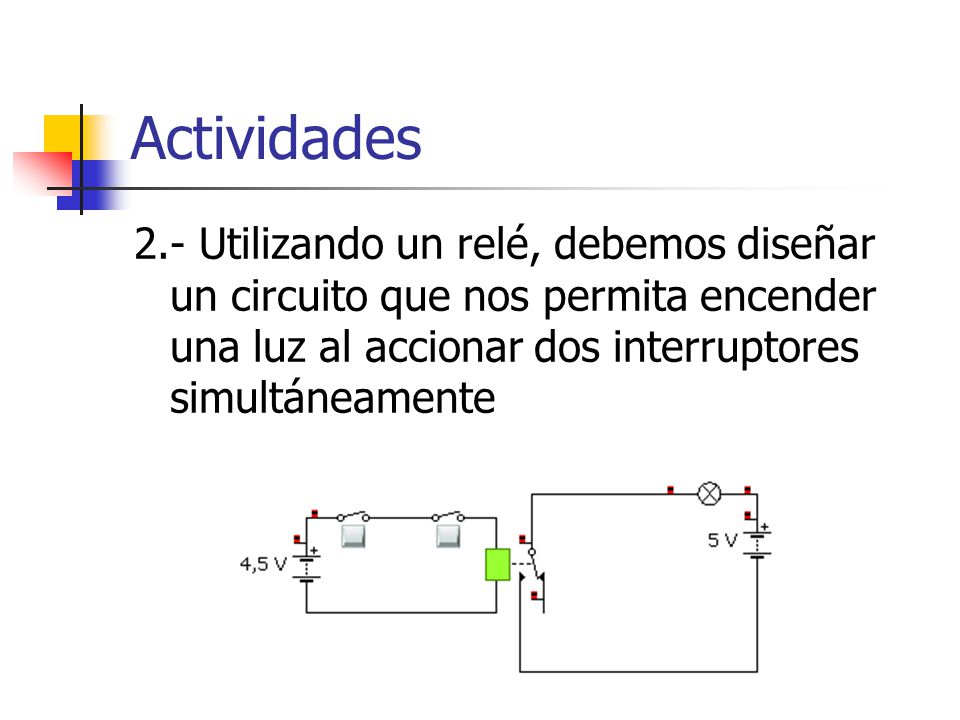

11 Actividades 2.- Utilizando un relé, debemos diseñar un circuito que nos permita encender una luz al accionar dos interruptores simultáneamente

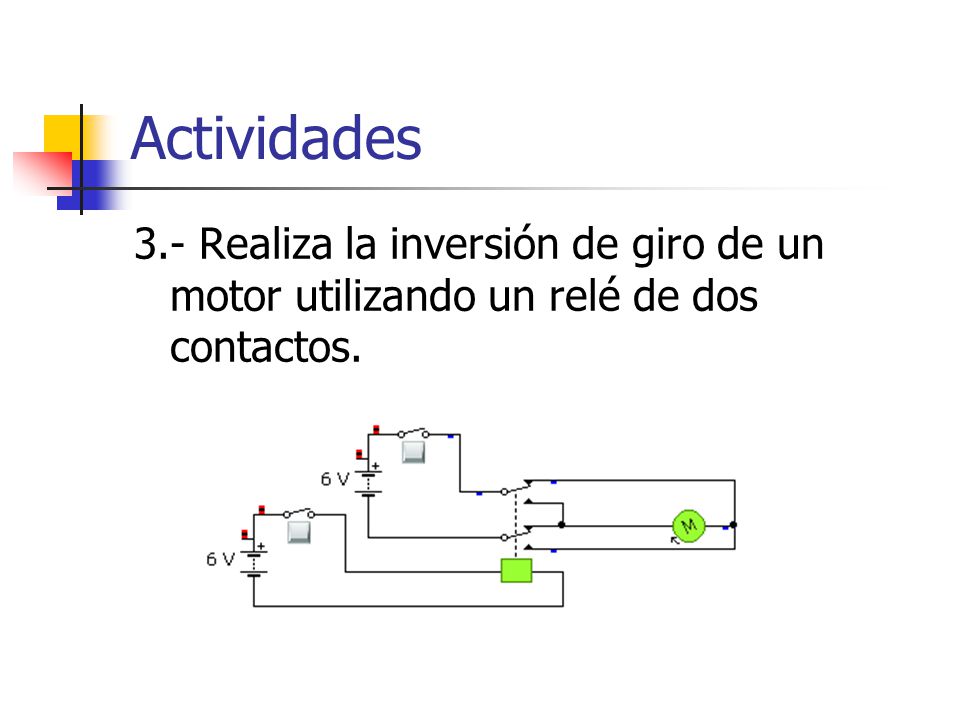

12 Actividades 3.- Realiza la inversión de giro de un motor utilizando un relé de dos contactos.

13 Circuitos básicos con relés

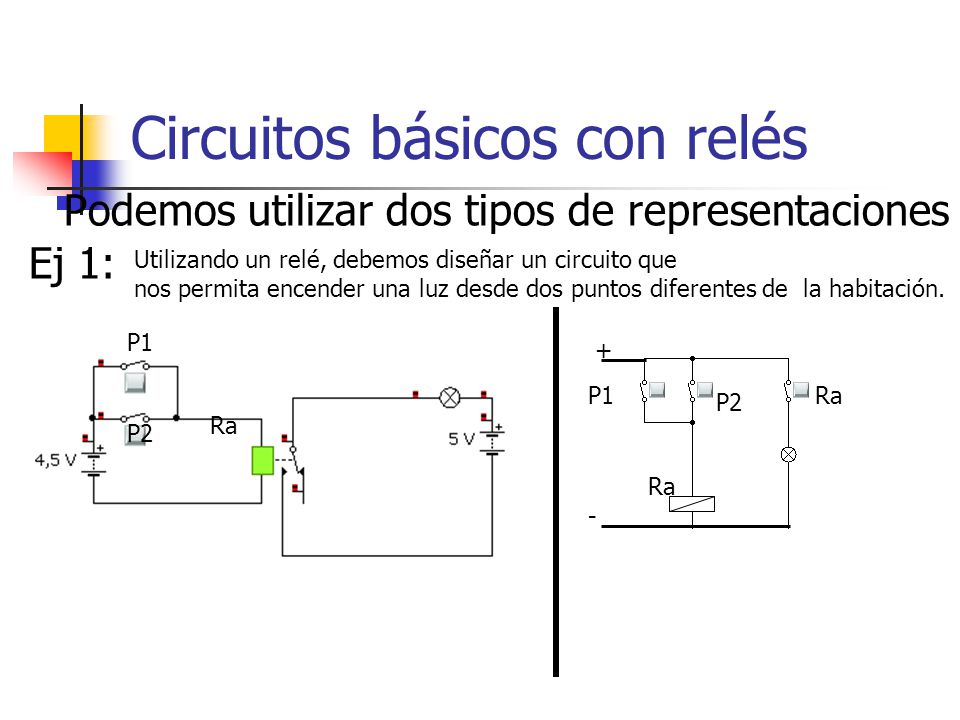

Podemos utilizar dos tipos de representaciones Ej 1: Utilizando un relé, debemos diseñar un circuito que nos permita encender una luz desde dos puntos diferentes de la habitación. P1 + P1 Ra P2 Ra P2 Ra -

14 Circuitos básicos con relés
Ej 2: Utilizando un relé, debemos diseñar un circuito que nos permita encender una luz al accionar dos interruptores simultáneamente + P1 P2 Ra P1 Ra P2 Ra -

15 Circuitos básicos con relés

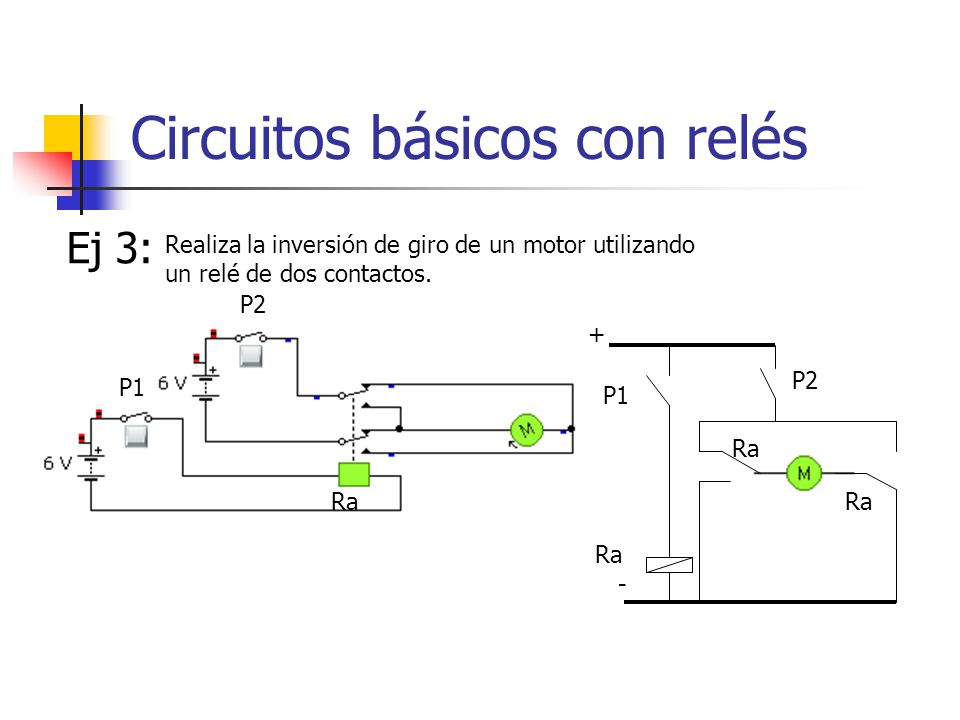

Ej 3: Realiza la inversión de giro de un motor utilizando un relé de dos contactos. P2 + P2 P1 P1 Ra Ra Ra Ra -

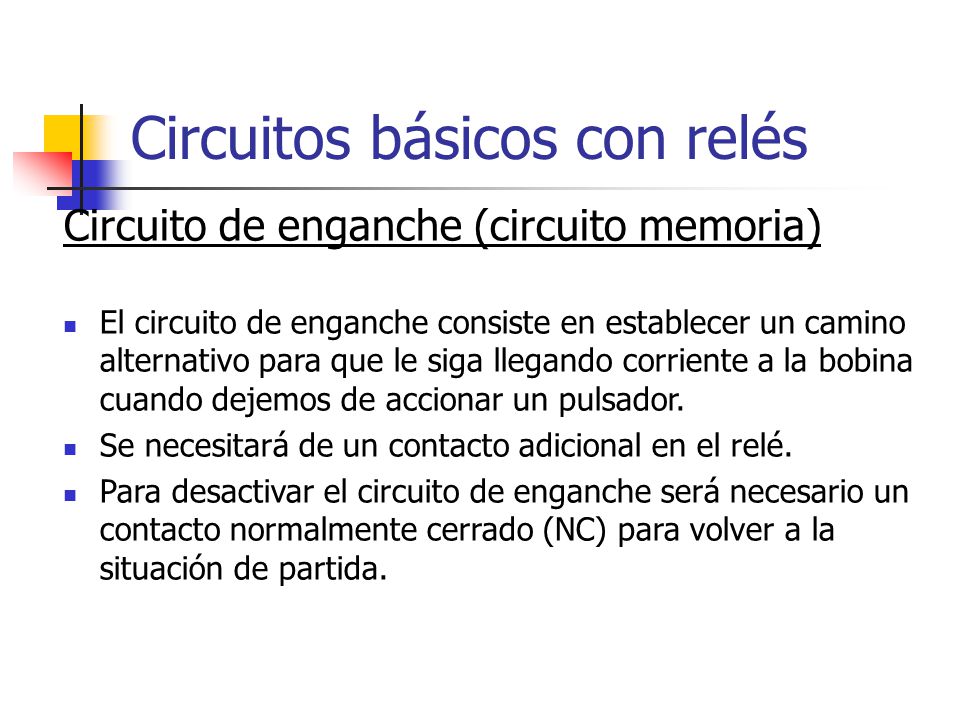

16 Circuitos básicos con relés
Circuito de enganche (circuito memoria) El circuito de enganche consiste en establecer un camino alternativo para que le siga llegando corriente a la bobina cuando dejemos de accionar un pulsador. Se necesitará de un contacto adicional en el relé. Para desactivar el circuito de enganche será necesario un contacto normalmente cerrado (NC) para volver a la situación de partida.

17 Circuitos básicos con relés

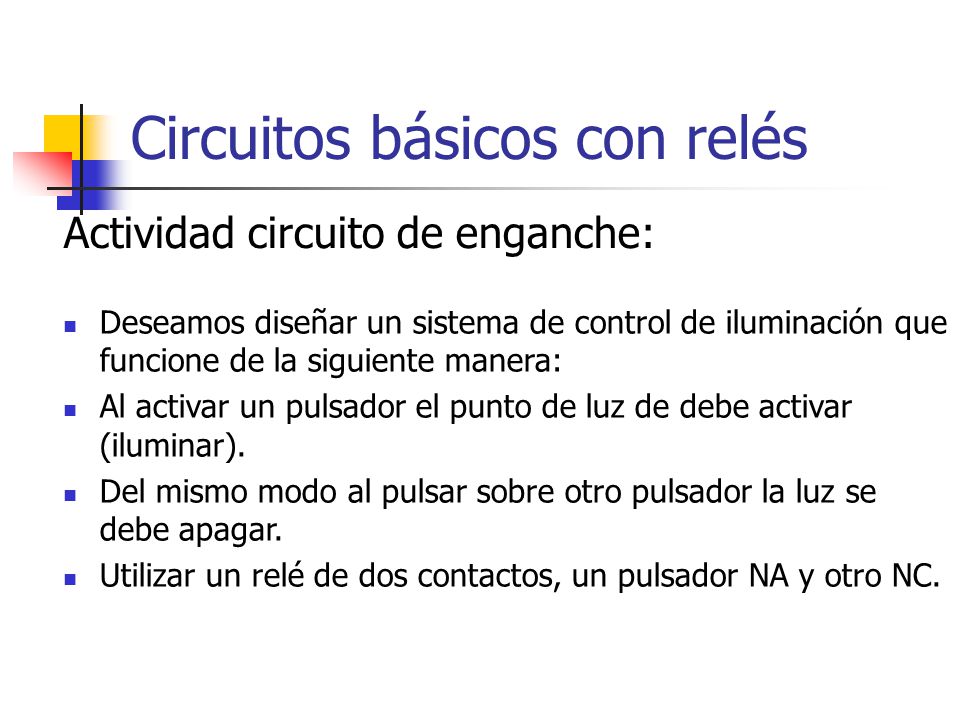

Actividad circuito de enganche: Deseamos diseñar un sistema de control de iluminación que funcione de la siguiente manera: Al activar un pulsador el punto de luz de debe activar (iluminar). Del mismo modo al pulsar sobre otro pulsador la luz se debe apagar. Utilizar un relé de dos contactos, un pulsador NA y otro NC.

18 Circuitos básicos con relés

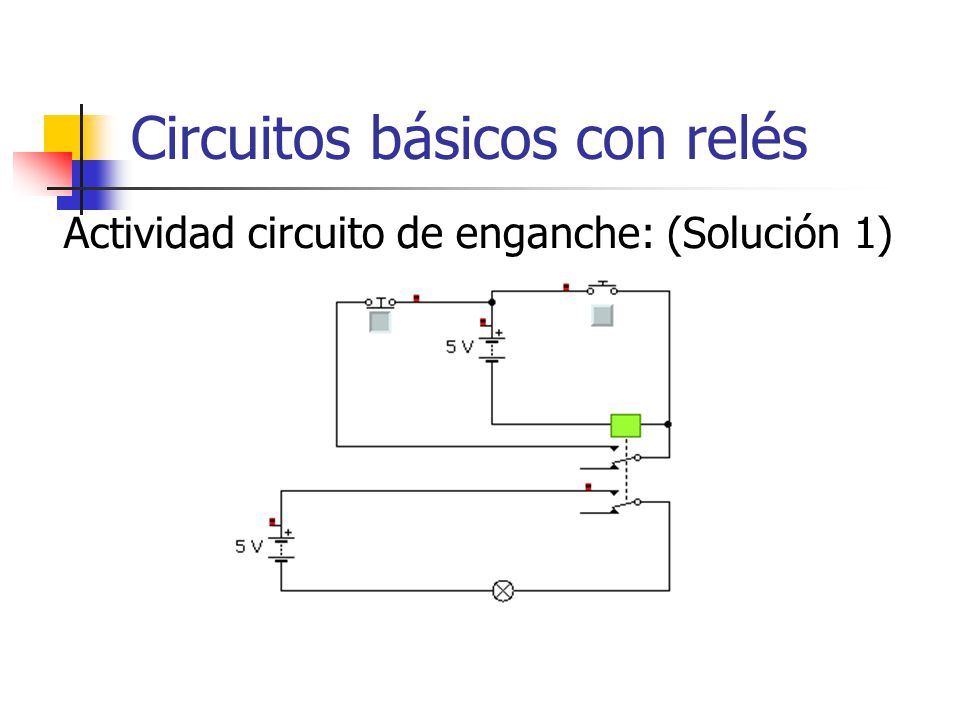

Actividad circuito de enganche: (Solución 1)

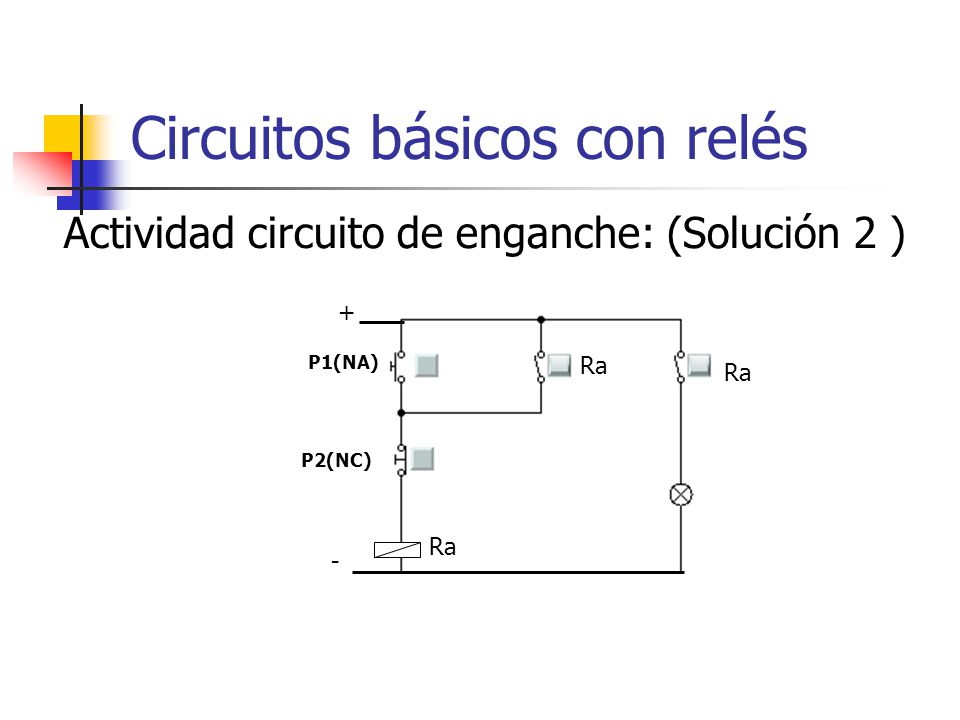

19 Circuitos básicos con relés
Actividad circuito de enganche: (Solución 2 ) + - P1(NA) Ra P2(NC)

20 Circuitos básicos con relés

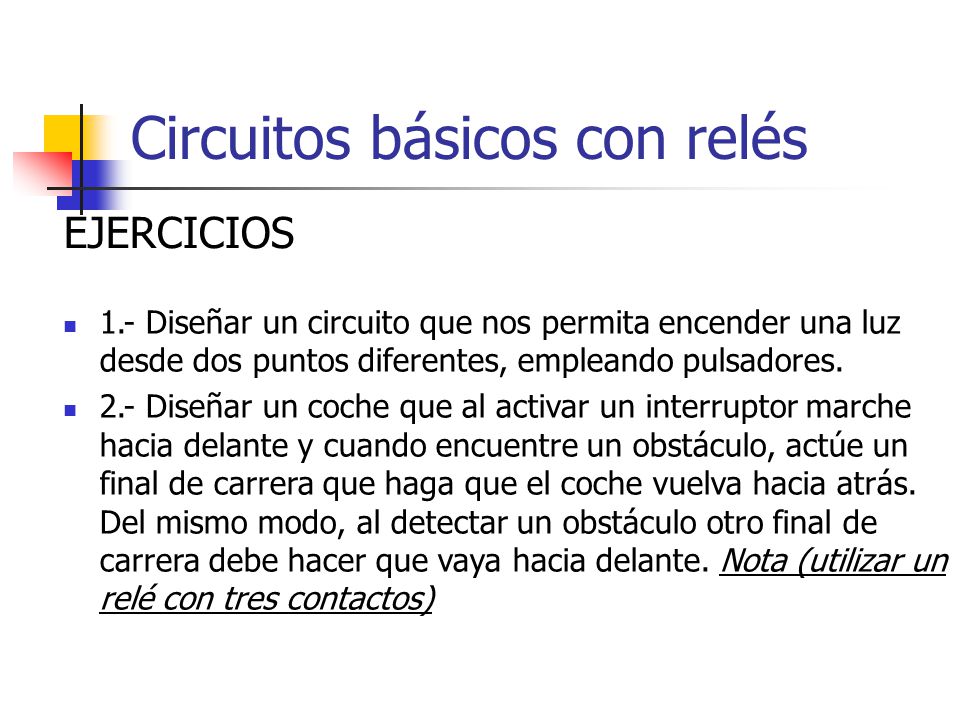

EJERCICIOS 1.- Diseñar un circuito que nos permita encender una luz desde dos puntos diferentes, empleando pulsadores. 2.- Diseñar un coche que al activar un interruptor marche hacia delante y cuando encuentre un obstáculo, actúe un final de carrera que haga que el coche vuelva hacia atrás. Del mismo modo, al detectar un obstáculo otro final de carrera debe hacer que vaya hacia delante. Nota (utilizar un relé con tres contactos)

21 Circuitos básicos con relés
EJERCICIO 2 : SOLUCIÓN SIMULACIÓN CIRCUITO CROCODILE

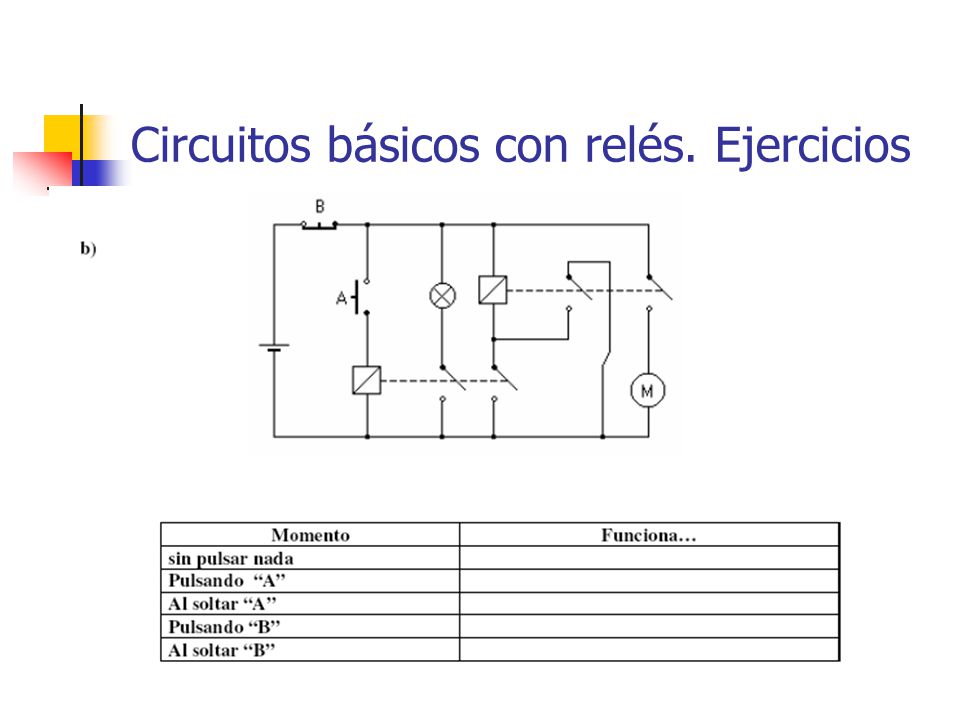

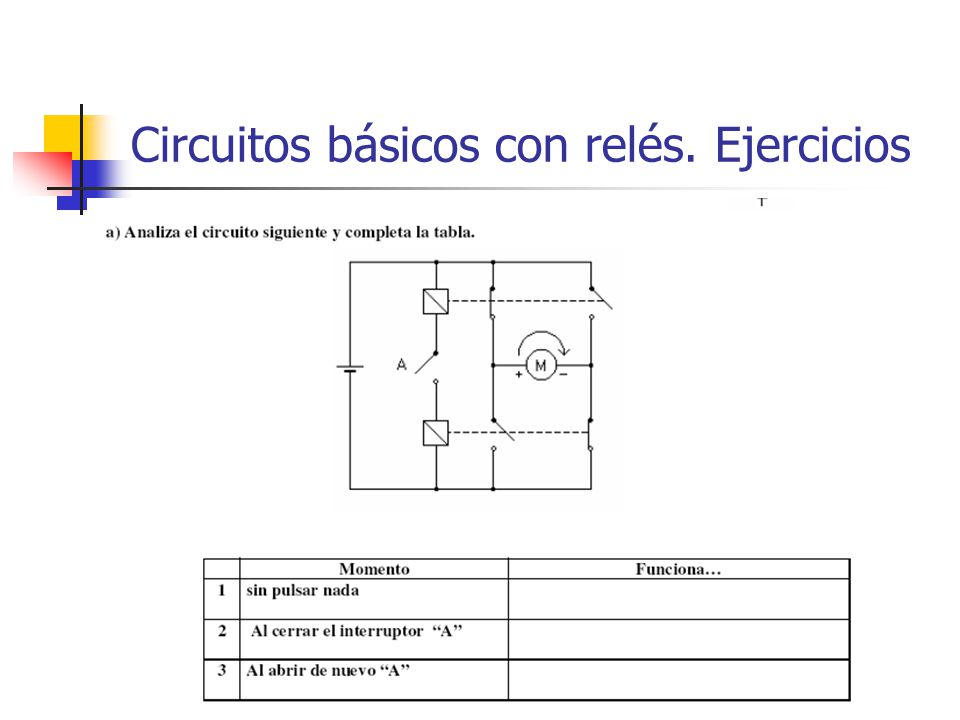

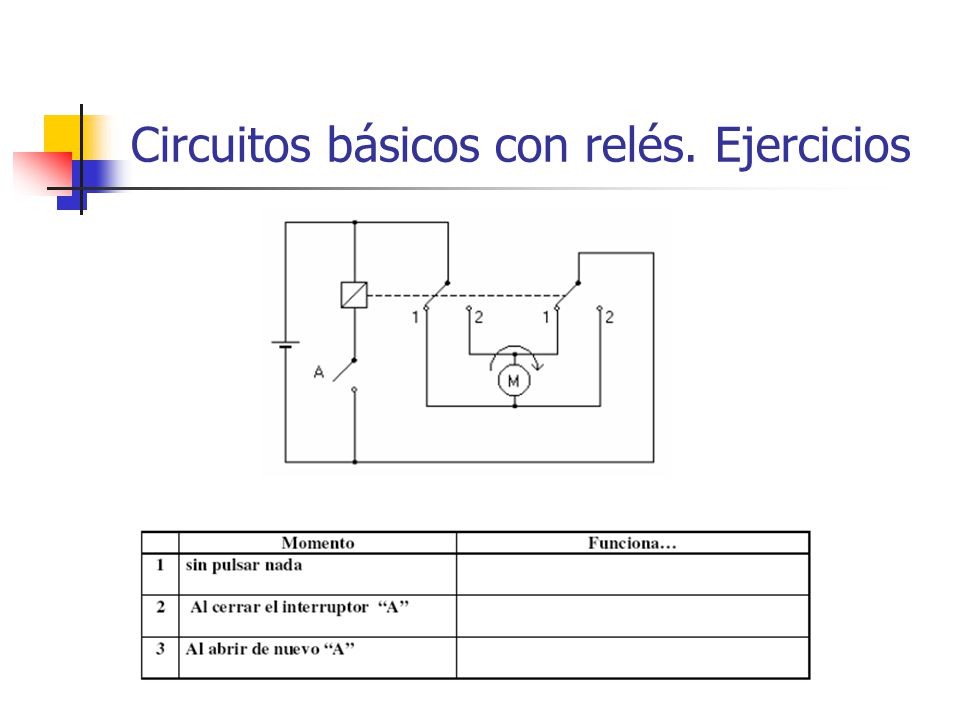

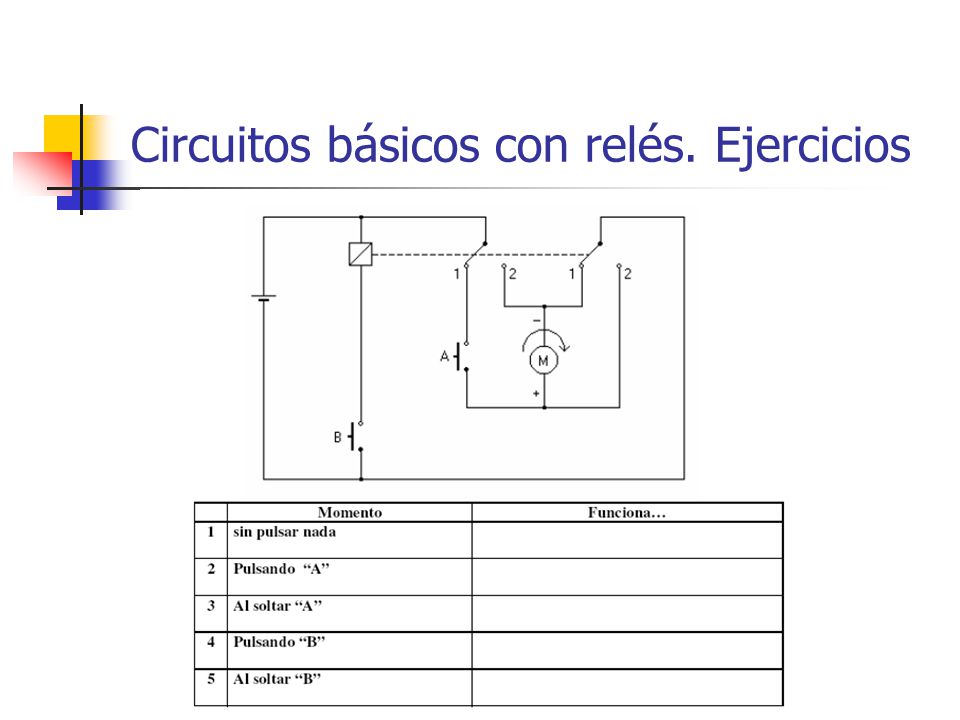

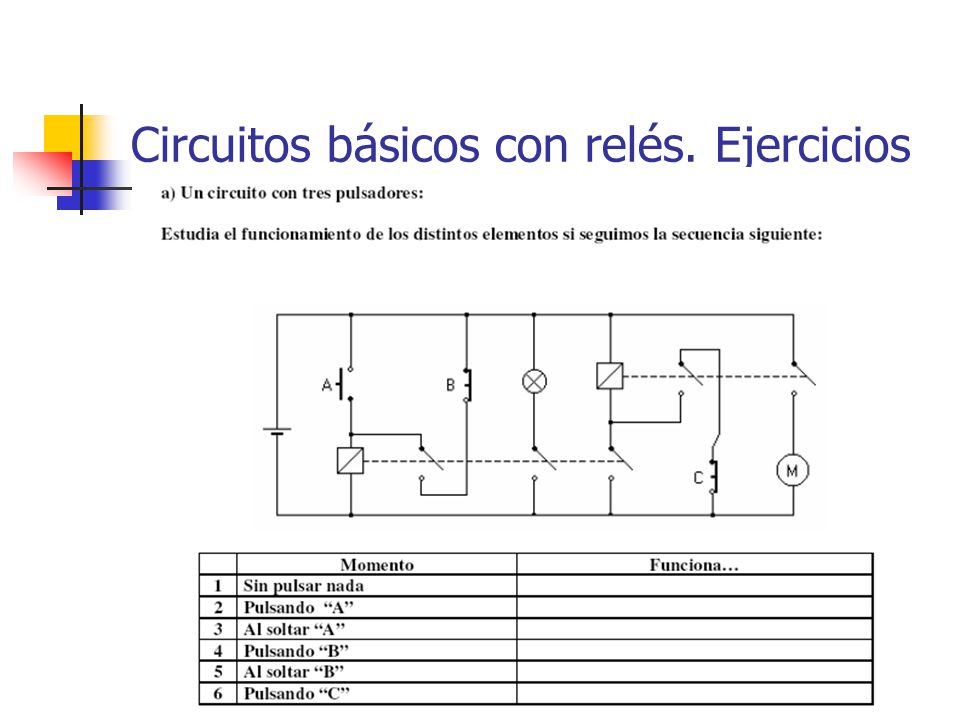

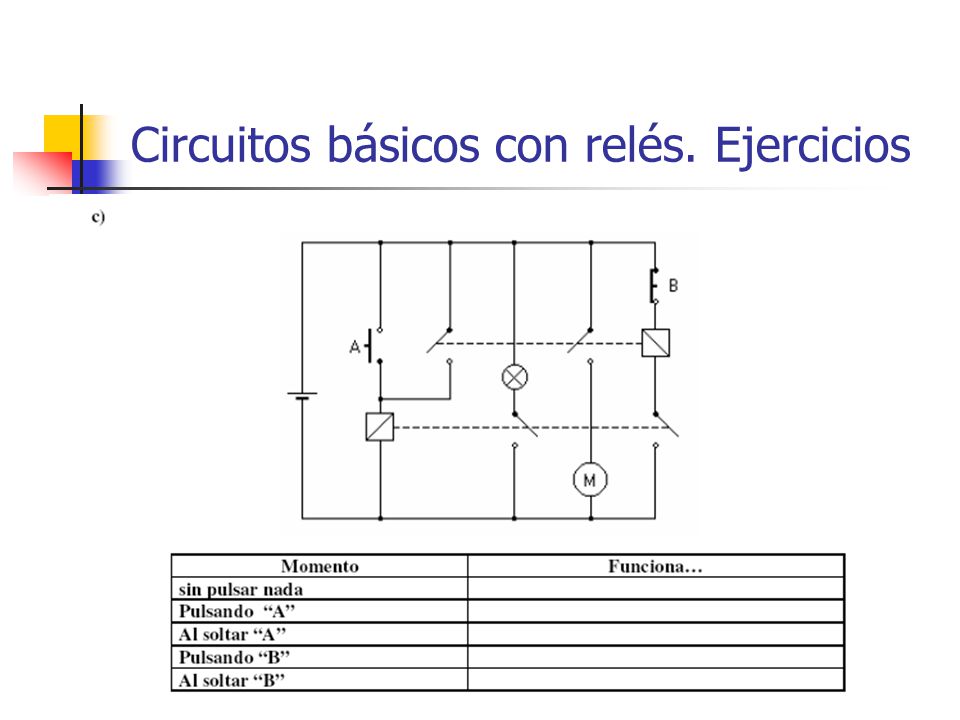

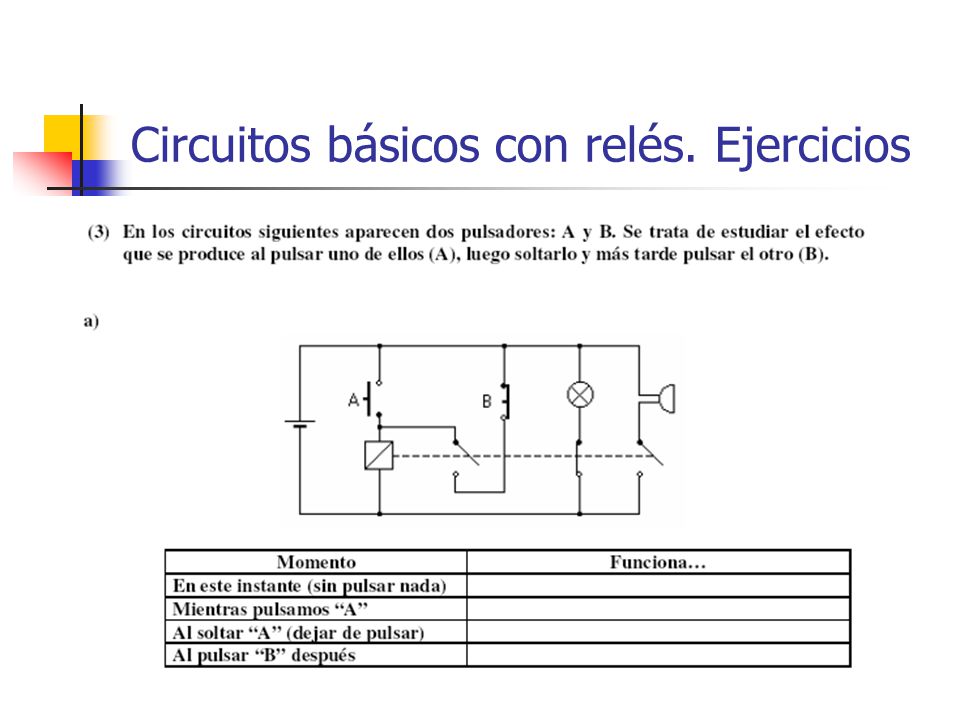

22 Circuitos básicos con relés. Ejercicios

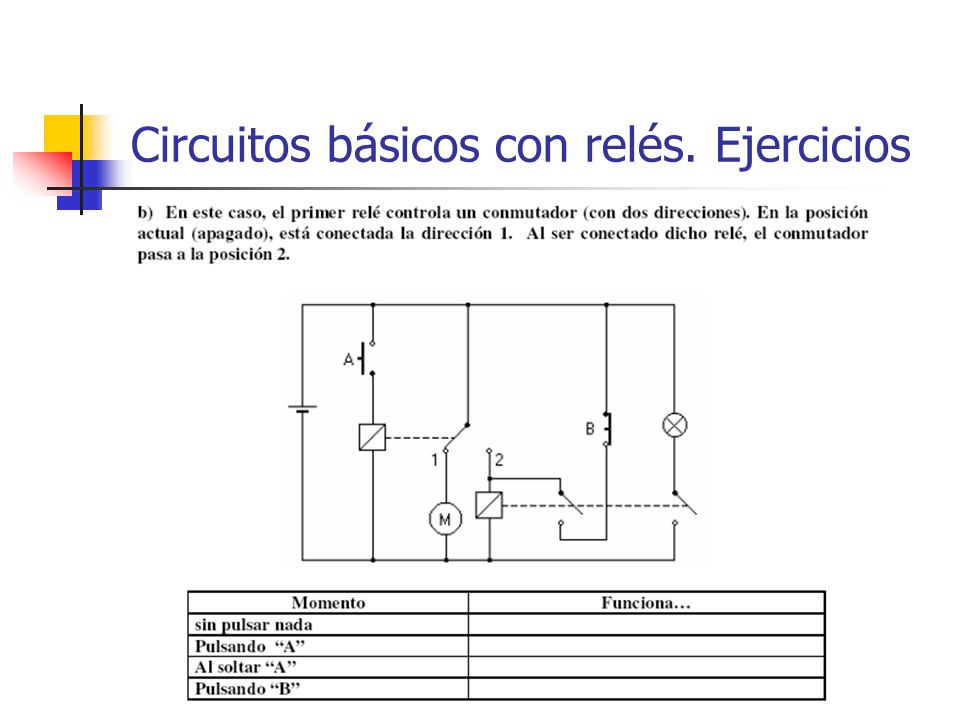

23 Circuitos básicos con relés. Ejercicios

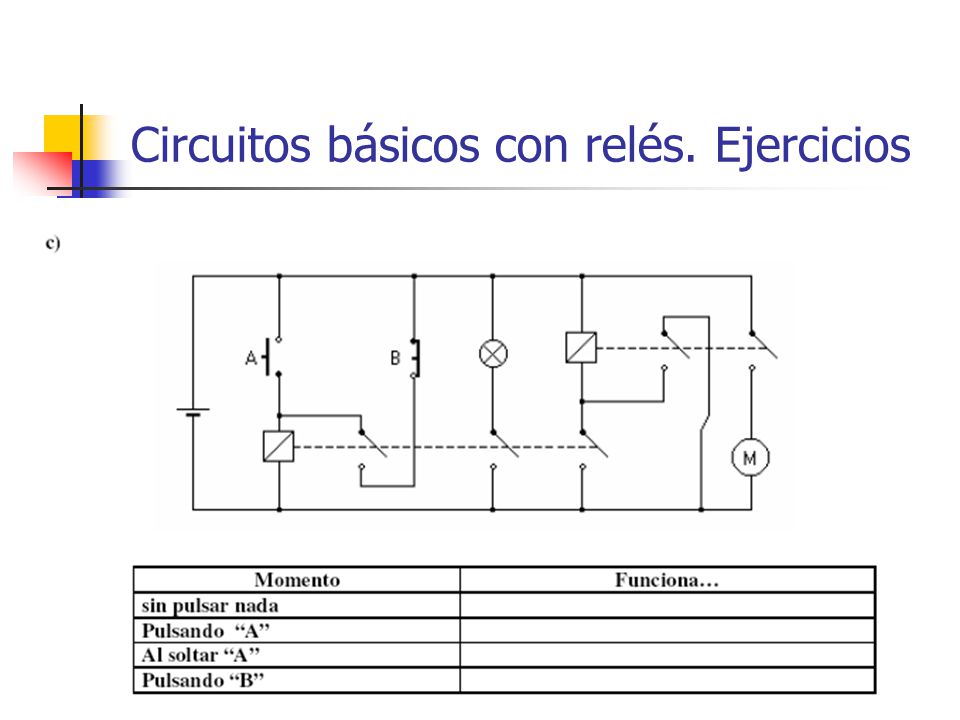

24 Circuitos básicos con relés. Ejercicios

25 Circuitos básicos con relés. Ejercicios

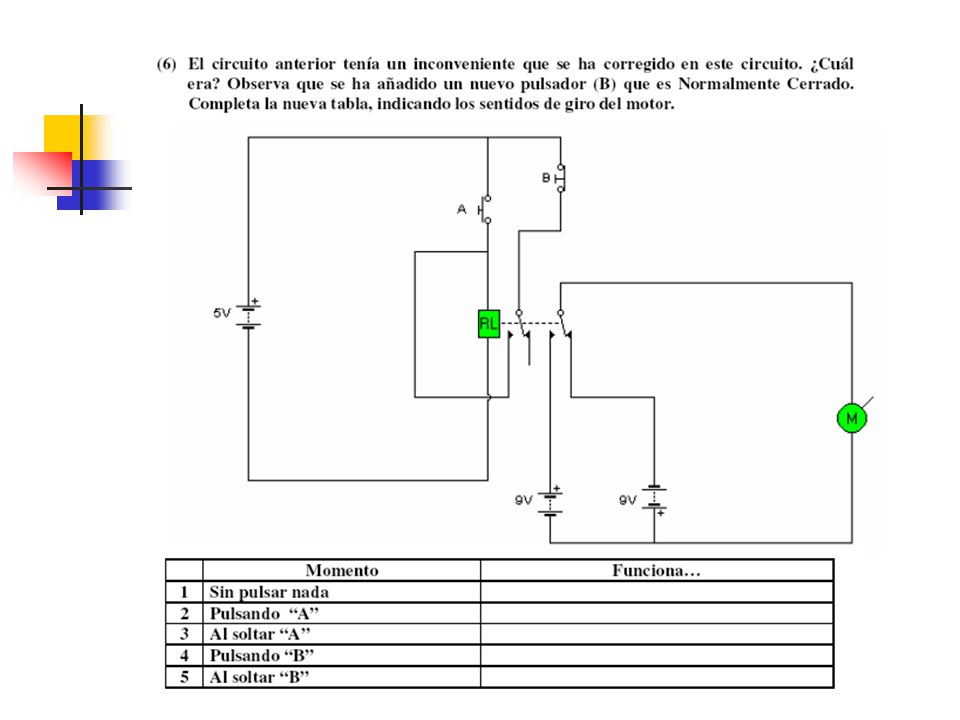

26 Circuitos básicos con relés

27 Circuitos básicos con relés

28 Circuitos básicos con relés. Ejercicios

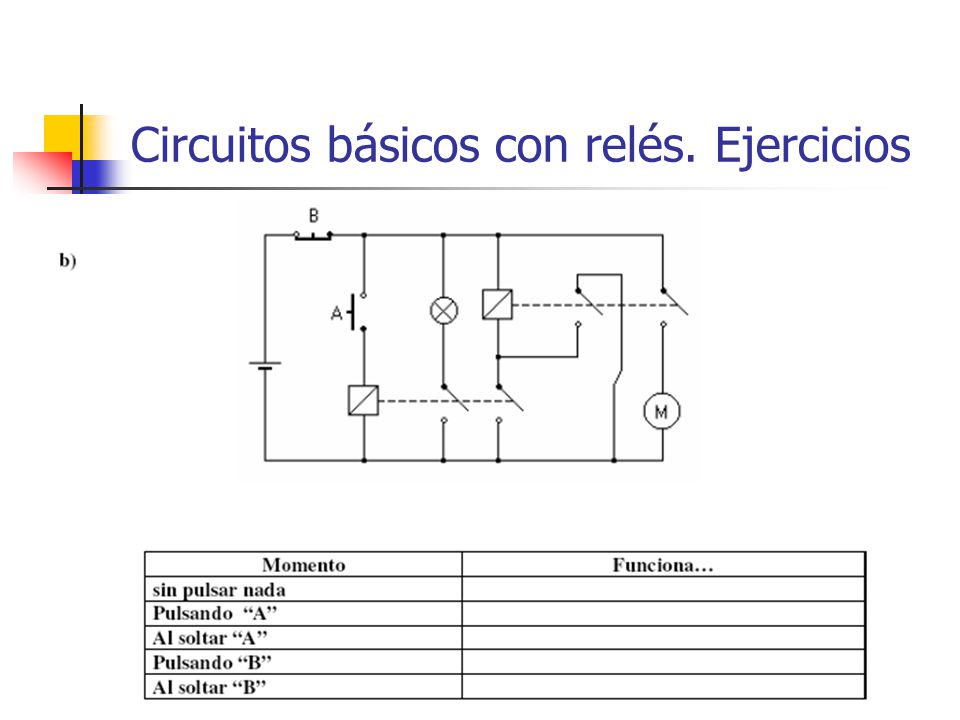

29 Circuitos básicos con relés. Ejercicios

30 Circuitos básicos con relés. Ejercicios

31 Circuitos básicos con relés. Ejercicios

32

33 Circuitos básicos con relés. Ejercicios

34 Circuitos básicos con relés. Ejercicios

35 Circuitos básicos con relés. Ejercicios

36 Circuitos básicos con relés. Ejercicios

37 Circuitos básicos con relés
En una fábrica disponemos de una cinta transportadora accionada por un motor. Cuando el operario sitúe un objeto en la cinta, activará un pulsador de puesta en marcha y la cinta se pondrá en funcionamiento. Cuando llegue a su destino otro sensor (representado por un pulsador) debe parar la cinta, hasta que el objeto se retire. Seguimos en la misma fábrica, pero ahora debemos instalar unas luces que nos indicarán cuándo el motor se pone en marcha y cuándo está parado.

38 Circuitos básicos con relés. Ejercicios
Realizar el inversor de giro de un motor mediante un pulsador de puesta en marcha y otro de paro. Incorpora dos diodos leds (deben ir protegidos por una resistencia de 220 Ω) que nos señalizará el sentido de giro del motor.

39 Circuitos básicos con relés. Ejercicios

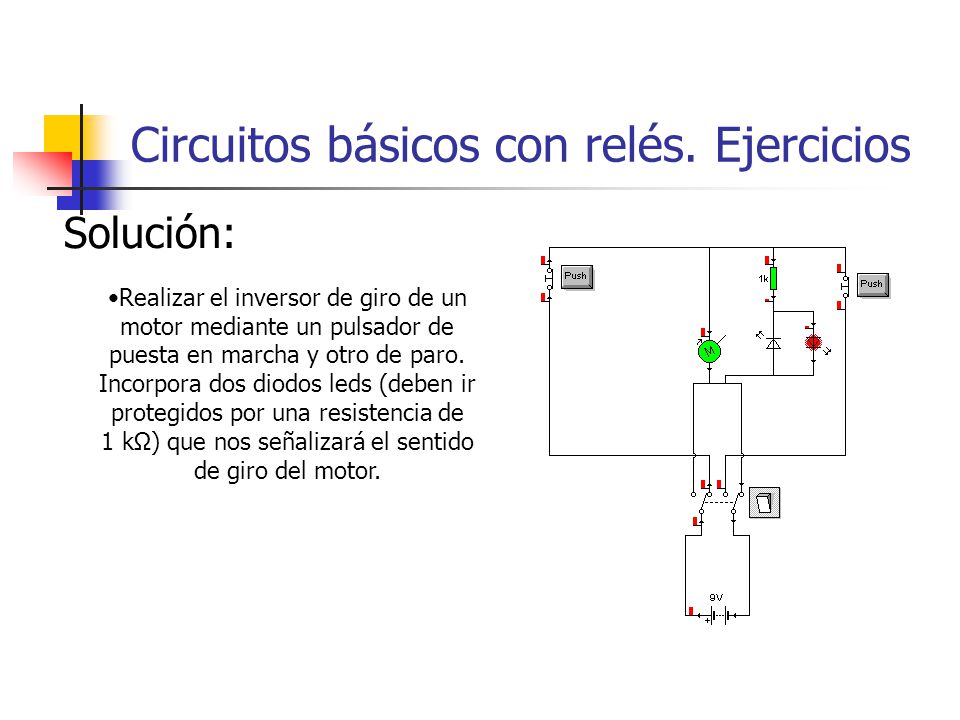

Solución: Realizar el inversor de giro de un motor mediante un pulsador de puesta en marcha y otro de paro. Incorpora dos diodos leds (deben ir protegidos por una resistencia de 1 kΩ) que nos señalizará el sentido de giro del motor.

40 Circuitos básicos con relés. Práctica

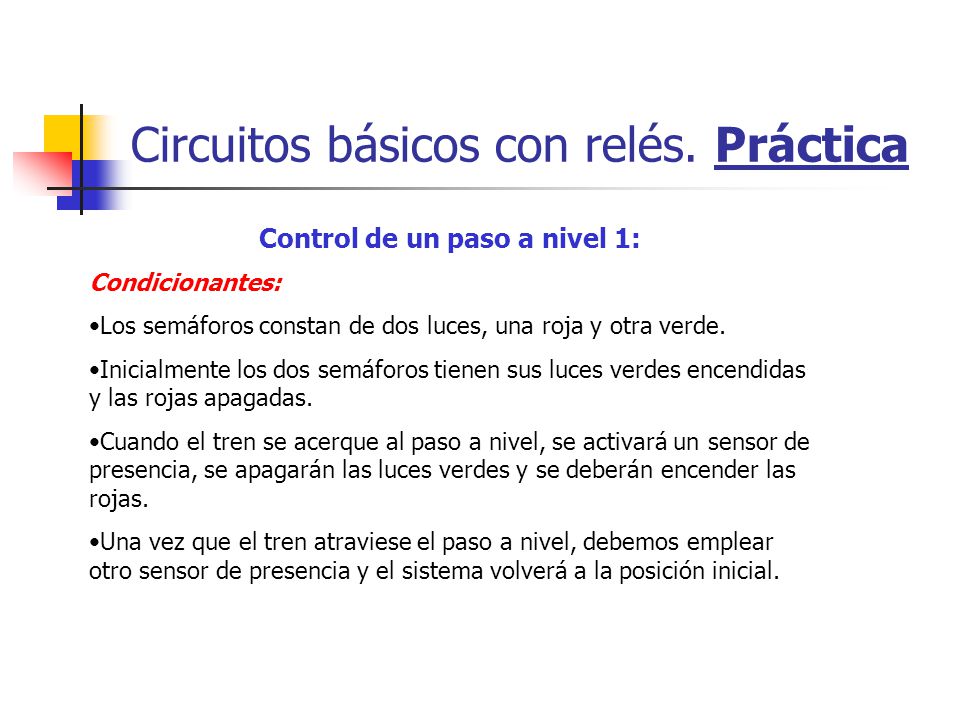

Control de un paso a nivel 1: Condicionantes: Los semáforos constan de dos luces, una roja y otra verde. Inicialmente los dos semáforos tienen sus luces verdes encendidas y las rojas apagadas. Cuando el tren se acerque al paso a nivel, se activará un sensor de presencia, se apagarán las luces verdes y se deberán encender las rojas. Una vez que el tren atraviese el paso a nivel, debemos emplear otro sensor de presencia y el sistema volverá a la posición inicial.

41 Circuitos básicos con relés. Práctica

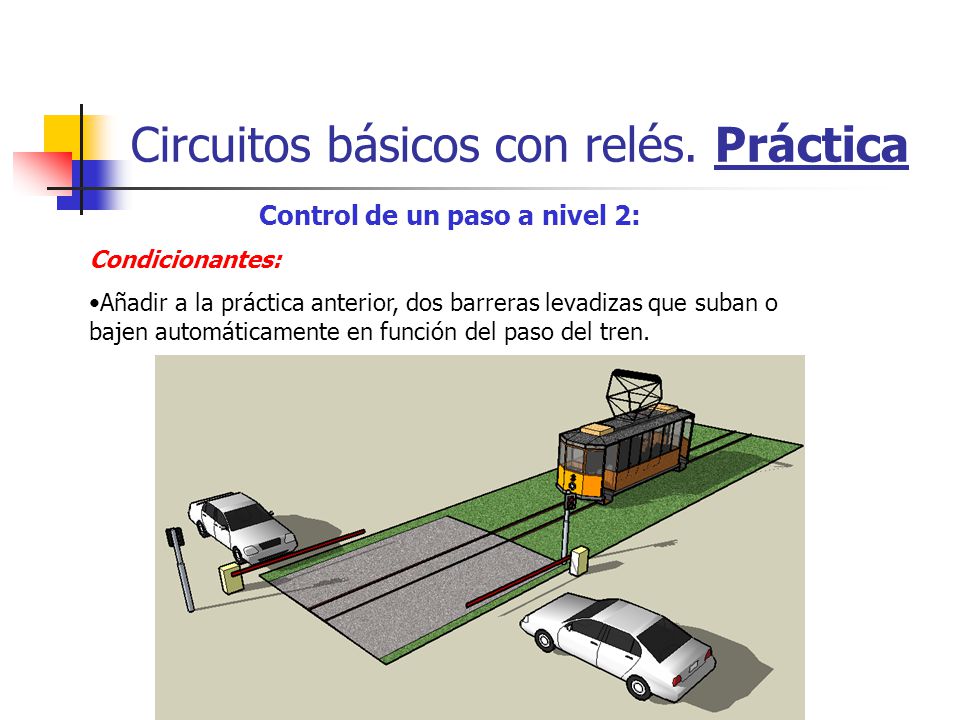

42 Circuitos básicos con relés. Práctica
Control de un paso a nivel 2: Condicionantes: Añadir a la práctica anterior, dos barreras levadizas que suban o bajen automáticamente en función del paso del tren.
