Manual de calibración Diviner 2000

Presentación del tema: "Manual de calibración Diviner 2000"— Transcripción de la presentación:

1 Manual de calibración Diviner 2000

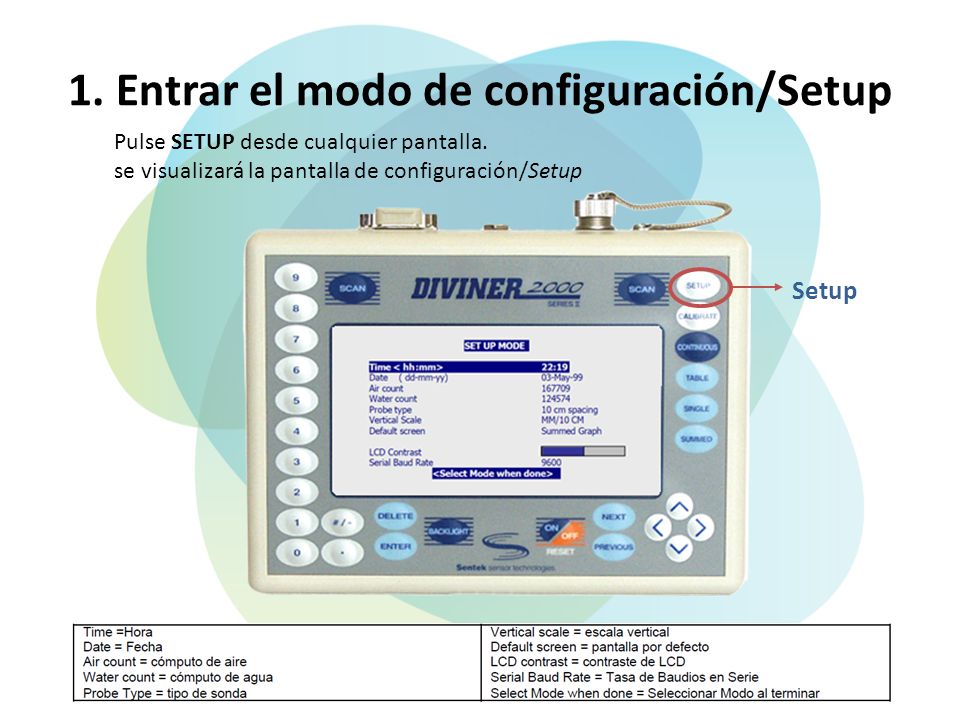

2 1. Entrar el modo de configuración/Setup
Pulse SETUP desde cualquier pantalla. se visualizará la pantalla de configuración/Setup Setup

3 2. Verificar que la hora y fecha sea la correcta
En dado caso la hora este incorrecta: Utilice las teclas de flechas para mover el cursor al campo de Time. Resaltará la función Time. Registre la hora actual en cuatro dígitos utilizando el teclado numérico. Por ej.: 2219 para las 22;19 horas. El separador del tiempo sale automáticamente. Pulse ENTER para guardar la nueva puesta del reloj. El cursor pasa a la puesta de la fecha. Enter Flechas Teclado Numérico

4 Enter Teclas Next y Previous Teclado Numérico
Utilice las teclas de flechas para mover el cursor al campo de Date. Resaltará la función Date. Registre la fecha actual en dos dígitos utilizando el teclado numérico. Por ej.: 18. Pulse NEXT o PREVIOUS para seleccionar el mes, por ej. May/mayo, June/junio. Utilice las teclas de flechas para que el cursor pase al año. Registre los últimos dos dígitos del año utilizando el teclado numérico. Por ej.: 13 o 14. Pulse ENTER para guardar la nueva fecha. Enter Flechas Teclas Next y Previous Teclado Numérico

5 3. Calibración de la sonda
Se normaliza el sensor registrando los valores de aire y agua. Es necesario hacerlo ya que cada sensor reacciona al aire y al agua con una diferencia marginal. Cada vez que se utiliza una sonda diferente con el datalogger Diviner 2000, se debe calibrar los valores de aire y agua para dicha sonda. Enter Flechas Valor de aire (Air Count) Valor de agua (Water Count)

6 3. Calibración de la sonda (Air Count)
La puesta del cómputo de aire Utilice las teclas de flechas para mover el cursor al campo de Air Count. Resaltará la función Air Count Ponga la sonda dentro de un tubo de normalización, seco y sellado. Mantenga la sonda y el tubo de acceso al aire, sin obstrucción por ningún objeto sólido. Pulse ENTER. Nota: La lectura se hace durante un intervalo de 10 segundos y se debe mantener la sonda en el aire durante este tiempo. Si la pantalla visualiza 'failed', repita el cómputo de aire, pasos 3 y 4. Enter Flechas

7 3. Calibración de la sonda (Water Count)
La puesta del cómputo de agua 1. Al completar exitosamente el cómputo de aire, utilice las teclas de flechas para mover el cursor al campo de Water Count. Resaltará la función Water count. 2. Pulse ENTER cuando aparezca el apunte 3. Inserte la sonda dentro del tubo de calibración sellado. 4. Coloque el tubo y la sonda dentro de un balde de 10 litros, lleno de agua.* 5. Espere hasta que termine el proceso. 6. Repita si aparece un mensaje de error. Enter Flechas

8 Advertencia 10 cm Tubo de calibración
No se debe poner el cabezal del sensor directamente en el agua. Hacerlo siempre con el sensor dentro del tubo de calibración. Tubo de calibración *Nota: Asegúrese que haya al menos 10 cm (4 pulgadas) de agua por encima de la parte superior del cabezal del sensor, debajo y a cada lado de la sonda, sin que el agua pase por encima de la parte superior del tubo de normalización.
