1 INTERRUPCIONES Y TEMPORIZADORES Programación en C para electrónica

2 Interrupciones 2 Interrupciones y temporizadores- Programación en C para electrónica

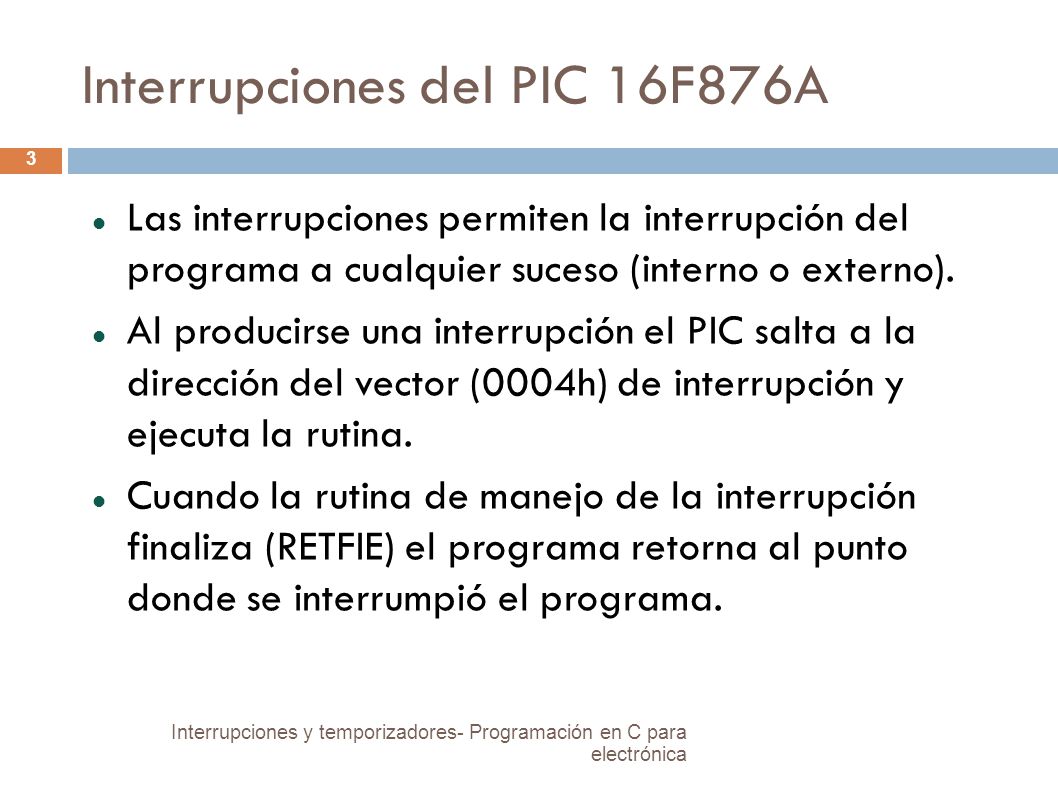

3 Interrupciones del PIC 16F876A Las interrupciones permiten la interrupción del programa a cualquier suceso (interno o externo). Al producirse una interrupción el PIC salta a la dirección del vector (0004h) de interrupción y ejecuta la rutina. Cuando la rutina de manejo de la interrupción finaliza (RETFIE) el programa retorna al punto donde se interrumpió el programa. 3 Interrupciones y temporizadores- Programación en C para electrónica

4 Interrupciones del PIC 16F876A El PIC 16F876A tiene un único vector de interrupción y todas las interrupciones provocan un salto a ese vector. (0004h) La rutina de manejo de la interrupción debe identificar qué evento interrumpió el programa para ejecutar la rutina correspondiente. El PIC posee registros con “flags” de interrupción que permiten identificar el evento. 4 Interrupciones y temporizadores- Programación en C para electrónica

5 Registros de interrupción 5 Interrupciones y temporizadores- Programación en C para electrónica

6 Registros de interrupción 6 Interrupciones y temporizadores- Programación en C para electrónica

7 Registros de interrupción 7 Interrupciones y temporizadores- Programación en C para electrónica

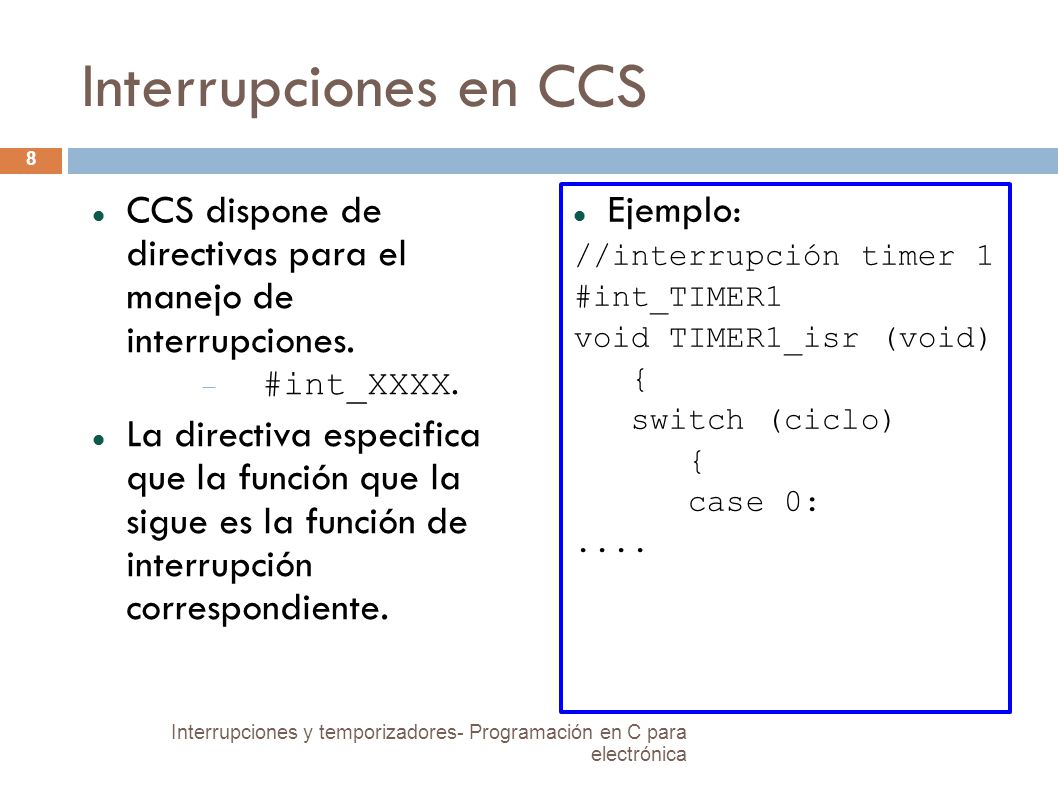

8 Interrupciones en CCS CCS dispone de directivas para el manejo de interrupciones.  #int_XXXX. La directiva especifica que la función que la sigue es la función de interrupción correspondiente. Ejemplo: //interrupción timer 1 #int_TIMER1 void TIMER1_isr (void) { switch (ciclo) { case 0:.... 8 Interrupciones y temporizadores- Programación en C para electrónica

9 Interrupciones en CCS 9 Interrupciones y temporizadores- Programación en C para electrónica

10 Funciones para interrupciones El compilador incluye funciones para facilitar el manejo de interrupciones en C. enable_interrupts(level)  Activa las interrupciones indicadas por level. disable_interrupts(level)  desactiva las interrupciones indicadas por level. clear_interrupts(level)  Borra el flag de interrupción indicado. 10 Interrupciones y temporizadores- Programación en C para electrónica

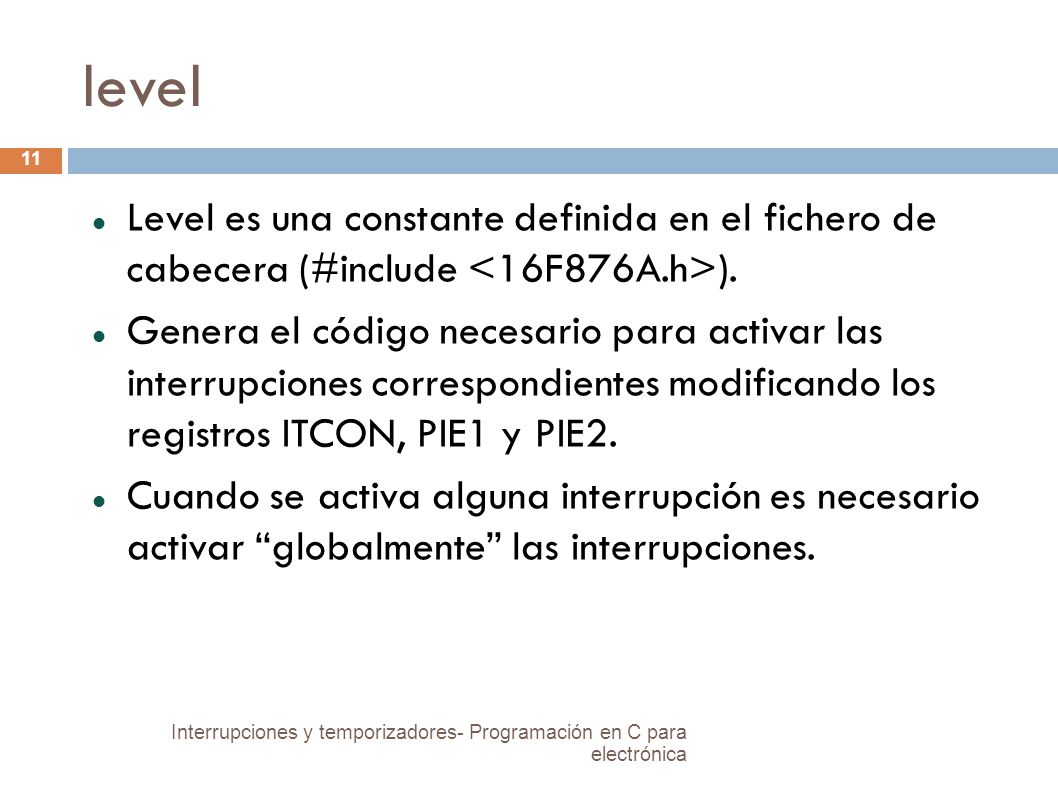

11 level Level es una constante definida en el fichero de cabecera (#include ). Genera el código necesario para activar las interrupciones correspondientes modificando los registros ITCON, PIE1 y PIE2. Cuando se activa alguna interrupción es necesario activar “globalmente” las interrupciones. 11 Interrupciones y temporizadores- Programación en C para electrónica

12 level 12 Interrupciones y temporizadores- Programación en C para electrónica

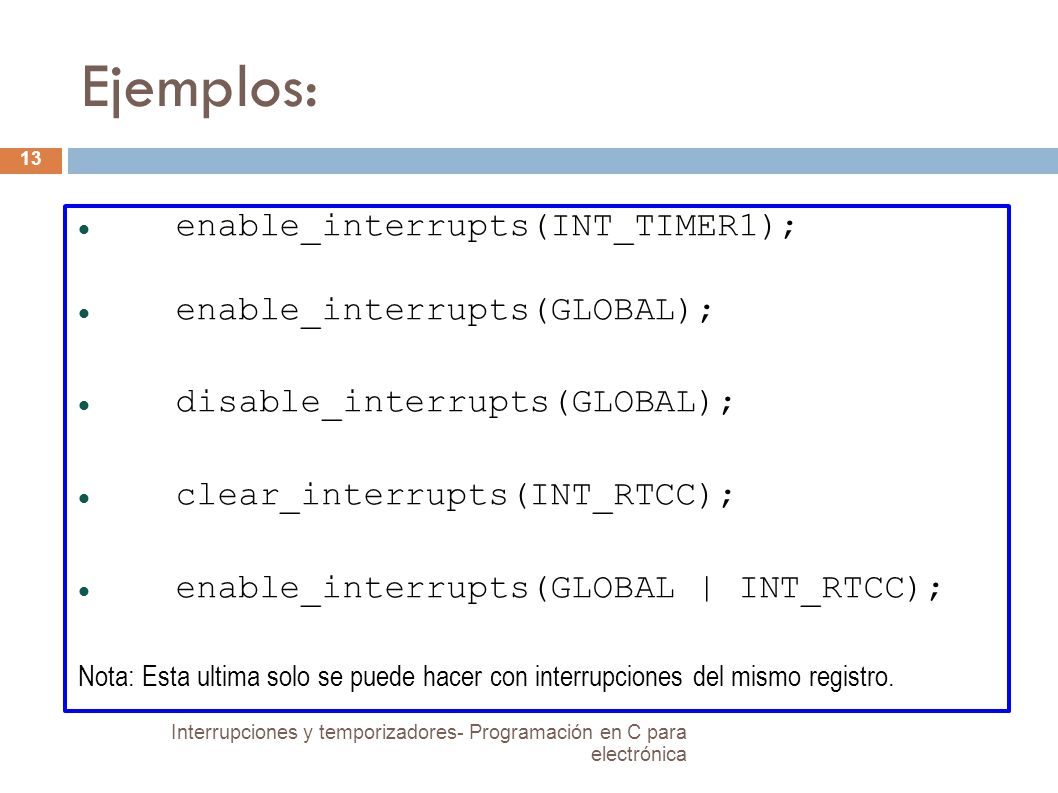

13 Ejemplos: enable_interrupts(INT_TIMER1); enable_interrupts(GLOBAL); disable_interrupts(GLOBAL); clear_interrupts(INT_RTCC); enable_interrupts(GLOBAL | INT_RTCC); Nota: Esta ultima solo se puede hacer con interrupciones del mismo registro. 13 Interrupciones y temporizadores- Programación en C para electrónica

14 Programación en C para electrónica Temporizadores 14 Interrupciones y temporizadores- Programación en C para electrónica

15 Temporizadores: El PIC 16F876A dispone de tres temporizadores/contadores:  Timer 0: 8 bits.  Timer 1: 16 bits.  Timer 2: 16 bits. Pueden funcionar como contadores de flancos externos o como temporizador (contador de ciclos máquina). Disponen de “prescaler” para ampliar el tamaño de la cuenta (hasta x256). 15 Interrupciones y temporizadores- Programación en C para electrónica

16 Timer 1: Cuenta de 16 bits en dos registros de 8 bits: TMR1H (parte alta) y TMR1L (parte baja) Los registros de cuenta se pueden leer y escribir. Interrupción por desboradmiento de FFFFh a 0000h. Controlado por el registro T1CON. Funcionamiento como:  Temporizador (incrementa cada ciclo máquina).  Contador síncrono.  Contador asíncrono. 16 Interrupciones y temporizadores- Programación en C para electrónica

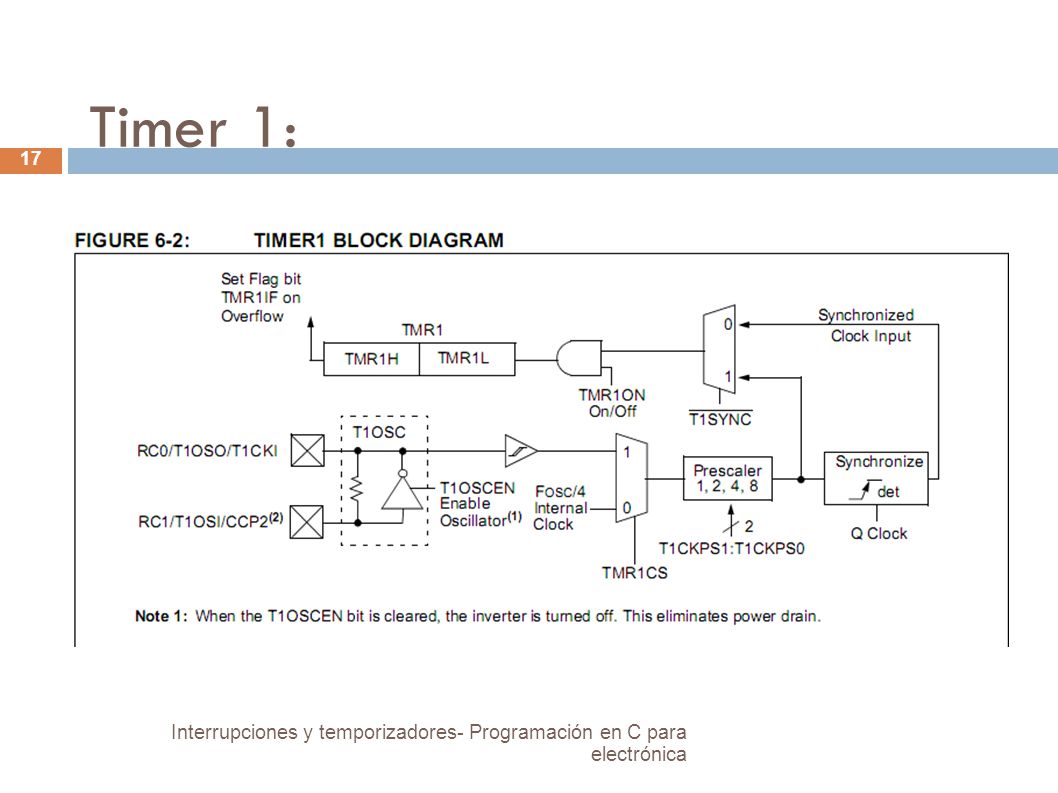

17 Timer 1: 17 Interrupciones y temporizadores- Programación en C para electrónica

18 T1CON: 18 Interrupciones y temporizadores- Programación en C para electrónica

19 Timer 1 en C: CCS provee funciones de configuración de los teporizadores:  setup_timer_X (modo) Programa el modo de funcionamiento del timer X  get_timerX () Lee el valor de la cuenta.  set_timerX (valor) Escribe “valor” en los registros de cuenta. 19 Interrupciones y temporizadores- Programación en C para electrónica
