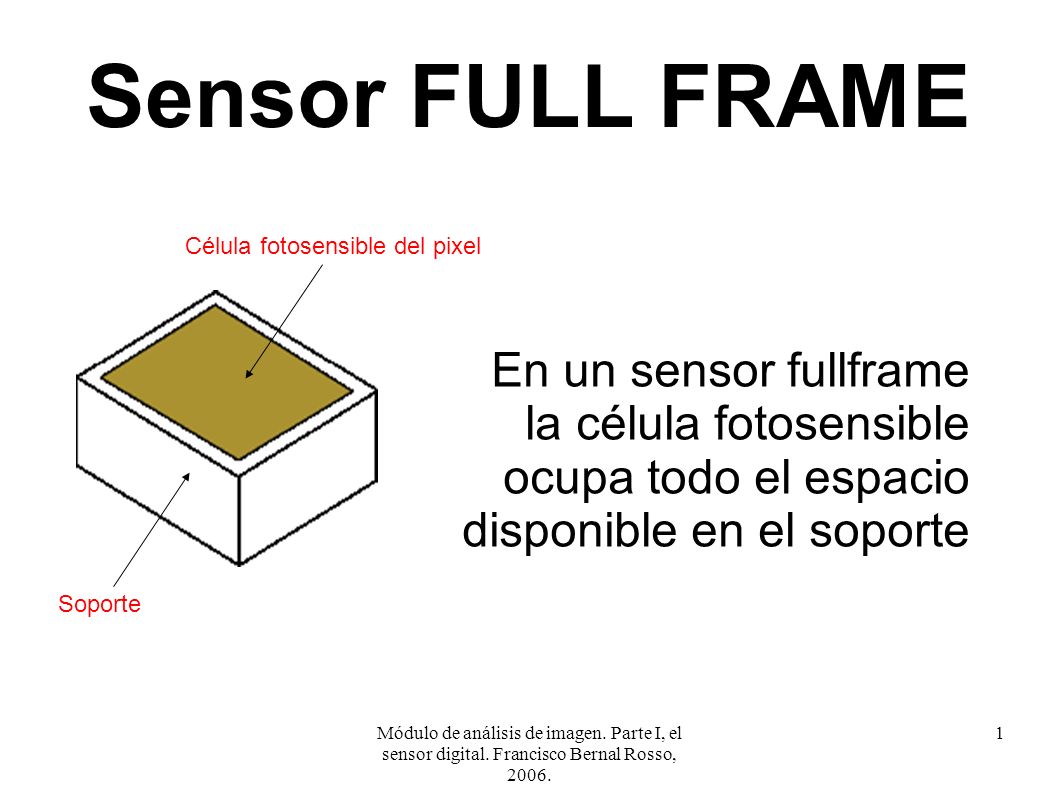

1 Sensor FULL FRAME Célula fotosensible del pixel En un sensor fullframe la célula fotosensible ocupa todo el espacio disponible en el soporte En los sensores full frame la célula sensible ocupa todo el espacio disponible sobre el soporte. Soporte Módulo de análisis de imagen. Parte I, el sensor digital. Francisco Bernal Rosso, 2006.

2 Sensor interlined En un sensor interlined la célula fotosensible
ocupa solo una parte del espacio disponible en el soporte Célula fotosensible del pixel Soporte Canal de lectura En los sensores full frame la célula sensible ocupa todo el espacio disponible sobre el soporte. El resto del espacio lo ocupa el canal de descarga de electrones Módulo de análisis de imagen. Parte I, el sensor digital. Francisco Bernal Rosso, 2006.

3 Sensor interlined El canal sirve para descargar los electrones generados durante la exposición En los sensores full frame la célula sensible ocupa todo el espacio disponible sobre el soporte. Módulo de análisis de imagen. Parte I, el sensor digital. Francisco Bernal Rosso, 2006.

4 Sensor interlined El canal sirve para descargar los electrones generados durante la exposición En los sensores full frame la célula sensible ocupa todo el espacio disponible sobre el soporte. Módulo de análisis de imagen. Parte I, el sensor digital. Francisco Bernal Rosso, 2006.

5 Sensor interlined El canal sirve para descargar los electrones generados durante la exposición En los sensores full frame la célula sensible ocupa todo el espacio disponible sobre el soporte. Módulo de análisis de imagen. Parte I, el sensor digital. Francisco Bernal Rosso, 2006.

6 Sensor interlined El canal sirve para descargar los electrones generados durante la exposición En los sensores full frame la célula sensible ocupa todo el espacio disponible sobre el soporte. Módulo de análisis de imagen. Parte I, el sensor digital. Francisco Bernal Rosso, 2006.

7 Sensor interlined El canal sirve para descargar los electrones generados durante la exposición En los sensores full frame la célula sensible ocupa todo el espacio disponible sobre el soporte. Módulo de análisis de imagen. Parte I, el sensor digital. Francisco Bernal Rosso, 2006.

8 A la proporción de espacio que la célula ocupa se le llama
FILL FACTOR A la proporción de espacio que la célula ocupa se le llama FILL FACTOR (Factor de relleno) En los sensores full frame la célula sensible ocupa todo el espacio disponible sobre el soporte. Fullframe: fill factor = 1 Interlined: fill factor < 1 Módulo de análisis de imagen. Parte I, el sensor digital. Francisco Bernal Rosso, 2006.

9 + + + + - Tamaño y sensibilidad ruido sensibilidad
El tamaño del pixel redunda en su calidad + + tamaño = Recoge luz + Electrones generados + sensibilidad - En los sensores full frame la célula sensible ocupa todo el espacio disponible sobre el soporte. ruido Módulo de análisis de imagen. Parte I, el sensor digital. Francisco Bernal Rosso, 2006.

10 Fill factor y tipo de sensor
Cuanta mayor superficie ocupe el sensor Más fotones recoge Fullframe: aprovecha mejor la luz En los sensores full frame la célula sensible ocupa todo el espacio disponible sobre el soporte. Interlined: desperdicia luz Módulo de análisis de imagen. Parte I, el sensor digital. Francisco Bernal Rosso, 2006.

11 + - Tamaño y fillfactor ruido sensibilidad Un fill factor mayor =
Para el mismo tamaño de pixel Un fill factor mayor = + sensibilidad - En los sensores full frame la célula sensible ocupa todo el espacio disponible sobre el soporte. ruido Módulo de análisis de imagen. Parte I, el sensor digital. Francisco Bernal Rosso, 2006.

12 PARA MEJORAR EL FILL FACTOR: Sobre cada célula de pixel
Microlentes PARA MEJORAR EL FILL FACTOR: La luz que cae sobre toda la célula Una lente... ...la enfoca En los sensores full frame la célula sensible ocupa todo el espacio disponible sobre el soporte. Sobre cada célula de pixel Módulo de análisis de imagen. Parte I, el sensor digital. Francisco Bernal Rosso, 2006.
